Char FCM 2C bis - ШУШПАНЦЕРЫ АТАКУЮТ! — LiveJournal

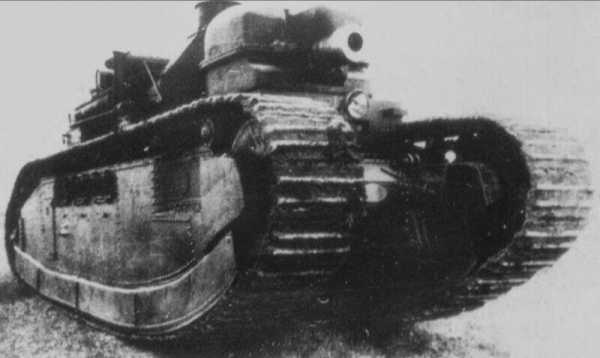

     Всем известен самый большой выпускаемый серийно (10 экз)  в 1918- 1920 гг французский танк char 2С.
Описывать этого межвоенного монстра наверное нет необходимости, коротко остановлюсь на параметрах: Длинна - 10,27м  Ширина - 3м  Вес - 69 т  Вооружение: 1 Пушка  - 75мм , 4 пулемета  Гочкисс- 8мм. Для сравнения Длинна Т-35 - 9,72м а Вес- 50 т. Выпущено серийно было порядка 10 машин, те монстр но не шушпанцер.
      Но разговор пойдет про выпущенные в 1923 или 26 годах на его базе FCM 2С bis, а вот их то было всего как максимум 2 ( №9 Шампань и №10 Пуату). Да и те в 1934 году п переделали обратно в серийный 2С те под определение шушпанцера попадает.



Прежде всего объясню что переделка затевалась для установки 155 мм гаубицы Шнейдера 155 C Mle 1917 в литую поворотную башню. Кстати новая литая башня оказалась габаритами в раза 1,5 меньше родной! Как они туда впихнули качающуюся часть полевой гаубицы хз. После впихивания орудия сократили число пулеметов до 2х.  Так же установили 2 новых 6 цилиндровых двигателя по 250 лс каждый,  вес танка увеличился до 74 тонн. Скорость стала 15 км/ч.  Самое обидное, и в принципе причина рождения данного поста - наличие всего одной! фотографии этого девайса. Есть пара отличающихся  от друг друга формой башни проекций и рендер к извесной игре и все.

        Есть еще один интересный факт касающейся 2С bis - после демонтажа башен с 155мм гаубицей данные башни французы отправили а Тунис на фортификационную линию  Марет . На фото этой линии башен тоже не нашел.
        Уважаемые сообщники по возможности поделитесь ссылками на фото,схемы и тд по  2С bis, особенно интересует башня.
        Ссылок на уважаемого Panzerserra Bunker не надо - видел. Пролистал сообщество по тегу Франция по 2С и его модификациям постов небыло. так что будет продолжение.



shushpanzer-ru.livejournal.com

Char 2C (FCM 2C) - Средние танки - Сухопутные войска - Каталог статей

   FCM 2C танк в своём роде уникальный. Его история началась в конце 1916 г., когда Генеральный Штаб французской армии потребовал создать тяжелый танк прорыва, который должен был заменить неудачные танки поддержки St.Chamond M1916 и Schneider CA.1, которые уже на момент своего появления не вызывали особого восторга у военных. Их ходовые характеристики и боевые качества в целом оказались довольно скромными, что заставило французов искать помощи у Великобритании. После долгих переговоров британцы согласились обменять 77 тяжелых танков Mk.V* на такое же количество легких Renault FT-17, однако эта сделка была реализована лишь в 1918 г., а тогда требовалось найти более быстрое решение, причем своими силами.

   Учитывая опыт использования “ромбовидных” тяжелых танков Mk.I и Mk.II французский Генштаб в декабре 1916 г. сформулировал требования для танка аналогичной весовой категории и назначения. Спустя всего месяц на рассмотрение поступило несколько проектов, наиболее перспективным из которых казался проект фирмы FCM. Оценочная масса танка составляла около 38 тонн, бронирование – до 30 мм, вооружение состояло из 105-мм пушки и нескольких пулеметов. Характерной особенностью этой машины было размещение основного орудия во вращающейся башне с круговым сектором обстрела. Летом 1917 г. проект переработали, после чего был выдан заказ на постройку двух опытных тяжелых танков под индексом 1А, сборку которых начали осенью того же года. Не дожидаясь, пока опытные образцы поступят на испытания, инженеры FCM представили новый проект, позднее получивший индекс 2С. Танк получился заметно крупнее, а толщину бронирования довели в лобовой части корпуса до 45 мм.

   Основное вооружение, состоявшее из 75-мм пушки АРХ 1897, размещалось в башне с сектором обстрела 320 град. Дополнительное вооружение включало в себя четыре 8-мм пулемета Hotchkiss, один из которых устанавливался в башне на корме, два – по бортам (под главной башней) и ещё один – в передней части корпуса. Немало проблем возникло при проектировании ходовой части. Согласно техническому заданию танк должен был преодолевать траншеи и рвы шириной 4 метра и вместе с тем не “вылезать” за габариты железнодорожных платформ. В результате при длине танка чуть больше 10 метров соотношение ширины к высоте получилось 1:2.

   Компоновку французского танка также было трудно назвать удачной: отделение управление размещалось в носовой части корпуса, за ним – боевое отделение (башня была рассчитана на 4-х человек), моторно-трансмиссионный отсек и кормовое боевое отделение. Двигатель располагался почти ровно в центре корпуса, но из-за его размера и дополнительного оборудования систему выхлопа и радиостанцию пришлось вынести наверх, защитив их бронированным кожухом. Собственно этот кожух и “съел” те самые 40 град. от кругового обстрела основного орудия. Трансмиссия машины была сложной. Два двигателя приводили в действие отдельные генераторы постоянного тока. Каждый из них подавал энергию на электромотор, приводивший в движение соответствующую гусеницу танка. При выходе из строя одного двигателя питание электромоторов переключалось на один генератор, и тогда танк весом 70 тонн мог двигаться только со скоростью пешехода. Ходовую часть сделали по аналогии с британской: она получилась многоколесной с гусеницами полностью обхватывающими корпус.

   Можно сказать, что на этот раз задача “догнать и перегнать” Великобританию в деле строительства тяжелых танков была полностью выполнена, что дало все основания выдать заказ на 700 танков (затем сокращенный до 300), которые предстояло выпустить к новому наступлению, намеченному на весну 1919 г. Как известно, Германия капитулировала в ноябре 1919 г. и грандиозные планы танковых прорывов были отменены. От выпуска тяжелых танков также пришлось отказаться. Разоренная войной Франция уже не могла себе позволить иметь большой танковый парк, состоящий из машин разных типов. К примеру, стоимость одного танка FT-17 равнялась 100.000 франков, в то время как один танк 2С обходился казне аж в 2.000.000 франков в ценах 1920 г. Кроме того, тяжелые танки оказались излишне “прожорливыми” и трудными в эксплуатации. В среднем двигатели танка потребляли 12,8 литра топлива на 1 км пути, так что огромный 1280-литровый топливный бак полностью опустошался через 150 км движения по шоссе. По пересеченной местности запас хода был ещё меньше. Немало денег также уходило на обучение экипажей и обслуживание. В итоге действующая армия получила всего 10 экземпляров 2С, сборку которых начали в конце 1918 г. После завершения войны торопиться было некуда и последний тяжелый танк из этой серии сдали только в 1922 г. Согласно традиции каждый танк получил собственное имя, словно боевой корабль.

   Межвоенный период оказался для танков 2С излишне спокойным. Поскольку в 1920-е гг. они являлись единственными танками прорыва 2С до 1938 г. привлекались для проведения различного рода маневров. Им по прежнему определялась ударная функция, хотя с появлением противотанковой артиллерии бронирование тяжелых танков все же признали недостаточным. Конечно, 20-мм и 37-мм ПТО вряд ли смогли бы пробить лобовую броню, но вот с бортов и кормы танк оказывался против них практически беззащитным. Положение ухудшилось после получения информации о внедрении в производство 75-мм ПТО, для которых и 50-мм броня не являлась препятствием. С другой стороны пушка танка 2С могла эффективно бороться только с легкими машинами типа Pz.I или Pz.II, но ограниченные углы обстрела и небольшая подвижность французского танка сводили и это преимущество к минимуму. Тем не менее, существование этого “сухопутного линкора” на вооружении французской армии в течение почти двух десятилетий подтолкнуло к созданию своих “дредноутов на гусеницах” и другие страны. В Англии был создан тяжелый пятибашенный танк A1E1 “Independent”, в Германии – серия двухбашенных средних танков “Grosstraktor” и тяжелый трехбашенный NbFz, а в СССР – тяжелый пятибашенный Т-35. Любопытно, что вплоть до начала войны в Московской военной академии им. Фрунзе, где готовили командный состав для танковых войск и кадры конструкторов для оборонных заводов, в качестве учебного наглядного пособия использовали старательно выполненную из металла двухметровую модель FCM 2C.

   В середине 1920-х гг. французские инженеры предприняли несколько попыток усилить боевую эффективность танка. В 1923 г. на одну из машин (№9 “Champagne” )в опытном порядке установили 155-мм короткоствольную гаубицу и французские моторы мощностью по 250 л.с. Масса танка после этого возросла до 74 тонн, что ещё больше снизило максимальную скорость. В итоге модификация 2Сbis так и осталась в единственном экземпляре, а в 1939 г. его снова перевооружили 75-мм пушкой.

   К началу 1939 г. в сохранились все 10 экземпляров (номера 90-99), часть из которых не была в боеспособном состоянии. К этому времени они находились все в том же 511-м танковом полку в Вердене, откуда они уже давно никуда не выезжали. В июле танки решили перебросить под г.Бельруп (Belrupt) в 5 км от исходного места дислокации, где из них был сформирован 51-й танковый батальон (51 ВСС) в составе трех отделений, командовал которым полковник Фурне. В каждом из них находилось по три танка, а ещё один выполнял функции командирской машины. Впрочем, попытка преодолеть даже столь небольшое расстояние оказалась для немногих 2С непосильной задачей. На марше старые двигатели Mercedes в буквальном смысле слова “задыхались”, в результате чего два танка требовали серьёзного ремонта.

   Уже после начала войны, в октябре 1939 г., батальон был передислоцирован в Брийи, что в 43 км северо-восточнее Вердена. Здесь танкисты вновь проходят усиленное обучение с практическими стрельбами, а танки переоснащаются двигателями Maybach, изъятыми из арсенала Пюто. Они были получены ещё в 1919 г. в качестве репараций от Германии и до этого момента оставались невостребованными.

   К 10 мая 1940 г. восемь боеспособных танков вывели в полевой лагерь в 5-6 км от Вердена и в течении этого же месяца они побывали в н\п Норой (Noroy ECP) и Жудревилль (Joudreville).

   Днем 12 мая командир батальона получил приказ погрузить танки на станции Ландре (Landres) и выдвигаться к линии фронта в распоряжении III-й армии. На подготовку к маршу ушло несколько часов и около 8 часов вечера им удалось отправиться в путь, потеряв при этом две машины по техническим причинам. Прибыв в Ландре оказалось, что свободные локомотивы отсутствуют. Только после настоятельных требований со стороны командира батальона и вмешательства начальника станции паровозы были выделены и на рассвете 13 июня началась погрузка танков на платформы. Из них формируют два состава по три танка в каждом. Первый состав уходит в 13:30, второй – в 14:30.

   В это время командир 513-го полка (G.B.C.513) полковник Сен-Серне (Saint-Sernin), в виду быстрого продвижения немецких войск приказал взорвать два нетранспортабельных танка, застрявших в Менвилле (№95 “Tourane”) и Пьенне (№92 “Picardie”).

   Прибыв на станцию Гондрекур-ле-Шато (Gondrecourt-le-Chateau) батальон оказался в тяжелой ситуации. Связь со штабом III-й Армии отсутствовала, поэтому получить дальнейшие инструкции было не от кого. Лишь спустя несколько часов представителям 51-го батальона удалось разыскать командование, которое отдало им приказ высадиться в н\п Certilleux и Landaville, что в 5 и 8 км южнее Нофшато (Neufchateau), и занять там оборону.

   Однако, в нескольких километрах от станции составы подвергаются авиационной бомбардировке, но в этот раз удается отделаться лишь небольшими повреждениями. Последовавший за ними штаб батальона, во главе с полковником Фурне, отстал от своих танков поскольку ж\д полотно у станции Сertilleux оказалось разрушенным, а дорожные рабочие разбежались. Отправившись искать свои поезда с танками Фурне прибывает в Нофшато, где пытается расспросить об их судьбе местного комиссара. Тот, очевидно не владея ситуацией, ничего внятного ответить не смог. Положение отчасти спас стрелочник, который рассказал о том, что оба состава могли быть отправлены по путям через станцию Ис-сюр-Тиль, что в 22 км от Дижона. Вернувшись на “исходные позиции” командование батальоном принялось терпеливо ждать новостей. Первые сведения поступили спустя сутки – 15 мая. Оказалось, что танки застряли около Нофшато. Тем временем штаб армии одобряет маршрут передвижения через Ис-сюр-Тиль, как наиболее безопасный. Между 9 и 10 часами утра поездам удается пройти Нофшато, но высланному с этим донесением мотоциклисту сообщить об этом в штаб не удается, поскольку тот уже успел перекочевать в другой город. С этого момента командир 51-го батальона со штабом связи больше не имел.

   В 16:00 Фурне посылает капитана Ролле разузнать, где и в каком состоянии находятся составы. Вернувшись через час Ролле доложил, что танки блокированы в Маасе (40 км от Нофшато), где на станции спереди и сзади них скопилось ещё по 5 поездов. Хуже того, стоящий впереди состав с топливом горит, а машинисты и механики локомотивов сбежали, предварительно выведя их из строя. К этому времени немецкие войска занимают г.Кулмон-Шалиндри (Culmont-Chalindrey) в 24 км от Мааса. Не имея возможности выгрузить танки с платформ Фурне принимает тяжелое, но вполне оправданное решение – во избежание захвата оставшихся 2С немцами их следует уничтожить. К 7 часам вечера всё было кончено. Личный состав и штаб эвакуировался на грузовиках, оставив разбитые танки противнику.

   Тем не менее, немцам, в практически целом состоянии, достался танк №99 – что помешало полностью вывести из строя, сейчас сказать трудно. По всей видимости, французы слишком торопились и в данном случае ограничились повреждением отдельных агрегатов. Эта машина была доставлена в Берлин, где некоторое время экспонировалась на выставке трофейного вооружения. О её дальнейшей судьбе сведения не сохранились.

Тактико-технические характеристики Char 2C «Эльзас»:
Классификация: сверхтяжёлый танк
Боевая масса, т: 75
Компоновочная схема: классическая
Экипаж, чел.: 12
История
Годы производства: 1919—1923
Годы эксплуатации: 1921—1940
Количество выпущенных, шт.: 10
Размеры
Длина корпуса, мм: 10270
Ширина корпуса, мм: 3000
Высота, мм: 4090
Бронирование
Тип брони: стальная катаная
Лоб корпуса, мм/град.: 45
Борт корпуса, мм/град.: 30
Корма корпуса, мм/град.: 25
Днище, мм: 15—18
Крыша корпуса, мм: 10
Вооружение
Калибр и марка пушки: 75-мм танковое орудие
Тип пушки: танковая
Пулемёты: 4 × 8-мм
Подвижность
Мощность двигателя, л. с.: 2 × 250
Скорость по шоссе, км/ч: 15
Запас хода по шоссе, км: 150



Источники:
"Полная энциклопедия танков мира 1915-2000". сост.Г.Л.Холявский. Харвест.Минск \ АСТ.Москва. 1998 г.

weapons-of-war.ru

Char 2C - это... Что такое Char 2C?

Char 2C «Эльзас»
Char 2C
Классификация сверхтяжёлый танк
Боевая масса, т 75
Компоновочная схема классическая
Экипаж, чел. 12
История
Годы производства 1917—1921
Годы эксплуатации 1921—1940
Количество выпущенных, шт. 10
Основные операторы
Размеры
Длина корпуса, мм 10270
Ширина корпуса, мм 3000
Высота, мм 4090
Бронирование
Тип брони стальная катаная
Лоб корпуса, мм/град. 45
Борт корпуса, мм/град. 30
Корма корпуса, мм/град. 25
Днище, мм 15—18
Крыша корпуса, мм 10
Вооружение
Калибр и марка пушки 75-мм танковое орудие
Тип пушки танковая
Пулемёты 4 × 8-мм
Подвижность
Мощность двигателя, л. с. 2 × 250
Скорость по шоссе, км/ч 15
Запас хода по шоссе, км 150

Char 2C (фр. Танк 2C, в ряде источников обозначается, как FCM 2C) — французский сверхтяжёлый танк. Разработан во время Первой мировой войны, однако в военных действиях участия не принимал. Char 2C — крупнейший по метрическим размерам из всех танков, когда-либо принимавшихся на вооружение в мире, и второй по величине из когда-либо построенных (уступающий лишь российскому Царь-танку на колёсном шасси). Танк состоял на вооружении армии Франции вплоть до Второй мировой войны, но как и близкий к нему советский тяжёлый танк Т-35, не был эффективен в какой-либо из предполагаемых танкам такого класса ролей (за исключением психологического воздействия на моральное состояние войск противника).

История

2C можно считать родоначальником «сухопутных дредноутов». Разработка его началась в 1917 году, и уже в 1919 году предполагалось выпустить 300 единиц, однако в связи с окончанием военных действий производство было резко свёрнуто. В результате до 1923 года изготовили всего 10 танков типа 2C. Вооружение состояло из 75-мм орудия и нескольких пулемётов и размещалось в двух башнях (орудийной спереди и пулемётной сзади) и бортовых амбразурах. Будучи по меркам 1917 года достаточно прогрессивной машиной, к началу тридцатых танк уже полностью устарел как морально, так и технически. Здесь и неудачное расположение двух башен в одном ярусе, исключавшее круговой обстрел, и огромные размеры машины, и низкие проходимость и надёжность.

Модификации

В 1926 танк, который позже наименовали «Champagne», был модифицирован и получил новое обозначение «Char 2C бис». Новая версия была вооружена гаубицей 155 мм, отказались в ней и от передних пулемётов. В этой конфигурации вес дошёл до 74 тонн. Модификация эта была лишь временной и в том же году «Champagne» был возвращён к начальной конфигурации.

Танк № 97 (Лоррейн) в 1939 г. был экранирован. Лобовая броня была доведена до 90 мм, а боковая до 35 мм, в результате чего вес возрос до 75 тонн, что является непобитым рекордом среди танков, принятых на вооружение. Для сравнения, боевая масса Тигра II составляла 69,8 т.

Собственные имена танков Char 2C

  1. №90 Poitou (Пуату)
  2. №91 Provence (Прованс)
  3. №92 Picardie (Пикардия)
  4. №93 Alsace (Эльзас)
  5. №94 Bretagne (Бретань)
  6. №95 Touraine (Турень)
  7. №96 Anjou (Анжу)
  8. №97 Normandie (Нормандия), с 1939 Lorraine (Лоррейн)
  9. №98 Berry (Берри)
  10. №99 Champagne (Шампань)

Служба и боевое применение

2С «Berry»

На вооружении французской армии танки 2C стояли вплоть до оккупации Франции в 1940 году. В войсках каждый танк, подобно кораблю, имел имя собственное (машины называли в честь провинций Франции). После прорыва немецкими войсками линии фронта в 1940 году, эшелон с этими танками был отправлен в тыл, но по пути оказался отрезан от цели подрывом туннеля. 15 июня 1940 года танки были подорваны во избежание попадания их в руки неприятеля.

По другой версии, танки были уничтожены штурмовиками люфтваффе прямо на железнодорожных платформах через несколько часов после подписания капитуляции Франции.

Примечания

Ссылки

Видео

dic.academic.ru
