Эта статья — о боевых железнодорожных ракетных комплексах как о классе подвижных пусковых установок баллистических ракет. О БЖРК «Мо́лодец» см. РТ-23 УТТХ. БЖРК в экспозиции музея Октябрьской железной дороги на бывшем Варшавском вокзале в Санкт-Петербурге

Боевой железнодорожный ракетный комплекс (сокращённо БЖРК, поезд-призрак) — тип стратегических ракетных комплексов подвижного железнодорожного базирования. Представляет собой специально сконструированный железнодорожный состав, в вагонах которого размещаются стратегические ракеты (как правило межконтинентального класса), а также командные пункты, технологические и технические системы, средства охраны, личный состав, обеспечивающий эксплуатацию комплекса и системы его жизнеобеспечения^[1].

Наименование «Боевой железнодорожный ракетный комплекс», используется также как имя собственное для советского ракетного комплекса 15П961 «Мо́лодец» (РТ-23 УТТХ), единственного БЖРК, доведённого до этапа принятия на вооружение и серийного изготовления. 15П961 «Молодец» стоял на боевом дежурстве в РВСН Вооружённых Сил СССР и России в период с 1987 по 1994 год в количестве 12 единиц. Затем (к 2007 году) все комплексы были демонтированы и уничтожены, за исключением двух, переданных в музеи.

На железных дорогах СССР и России имел условное обозначение «поезд номер ноль».

Первые проработки по использованию железнодорожного состава в качестве носителя стратегических ракет появились в 1960-х годах. Работы по этому направлению велись и в СССР, и в США.

История

В США

Впервые идея о железнодорожном базировании баллистических ракет была подробно рассмотрена в США в начале 1960-х^[2]. Появление твердотопливной МБР «Минитмен», не нуждавшейся в предстартовой заправке, устойчивой (в отличие от ранних жидкотопливных ракет) к вибрации и тряске в движении, впервые сделало возможным запуски межконтинентальных баллистических ракет с перемещающейся платформы. Предполагалось, что поезда с ракетами будут регулярно передислоцироваться между предварительно просчитанными позициями — так как МБР того времени нуждались в точном определении координат места старта для работы своей инерциальной системы навигации — и, таким образом, будут практически неуязвимы для советского ракетного нападения

[3].

Летом 1960 года в рамках теоретической проработки была проведена операция «Большая Звезда» (англ. Big Star), в рамках которой прототипы будущих железнодорожных пусковых комплексов перемещались по железным дорогам США. Целью учений была проверка мобильности комплексов, возможности их рассредоточения по использующимся железным дорогам. По результатам операции в 1961 был подготовлен проект и создан прототип железнодорожного состава, способного нести пять ракет «Минитмен» на специально усиленных платформах^[4].

[5]. Шахтные пусковые комплексы для «Минитменов» были сочтены более эффективным решением — дешёвым (в сравнении с шахтными установками предшествующих жидкостных МБР «Атлас» и «Титан») и защищенным от существующих советских МБР, имевших в то время крайне низкую точность. Летом 1961 проект был закрыт; созданные прототипы пусковых поездов использовались как транспортеры для доставки «Минитменов» с заводов к базам шахтного развертывания^[6].

Состав с ракетой MX в пусковом контейнере.

В 1986 году идея железнодорожного развертывания была принята для новой американской тяжелой МБР LGM-118A «Peacekeeper», также известной как MX. При создании этой тяжёлой МБР большое внимание уделялось именно её способности пережить внезапное советское ракетное нападение, направленное против ядерных сил ВС США. Было рассмотрено множество различных предложений по базированию MX, но в конечном итоге было решено развернуть 50 ракет MX в обычных шахтах от МБР «Минитмен», а ещё 50 — на специальных железнодорожных составах.

Каждый такой состав — обозначенный как «железнодорожный гарнизон с ракетами „Миротворец“» (англ. «Peacekeeper» Rail Garrison) — должен был бы нести две тяжёлые МБР с 10 боевыми блоками индивидуального наведения каждый. Таким образом, предполагалось развернуть 25 составов, которые, будучи рассредоточенными по всей длине дорог железнодорожной сети США и постоянно меняя позицию, были бы практически неуязвимы для советского нападения.

В 1990 году прототипный поезд прошёл испытания, но к этому времени Холодная война уже завершилась, и в 1991 году вся программа была отменена. В настоящее время ВВС ВС США не планирует разработки новых подобных железнодорожных комплексов или новых тяжёлых МБР.

В СССР/России

[7]. В. Ф. Уткин, специалист по твердотопливной тематике, проектировал ракету-носитель. А. Ф. Уткин проектировал стартовый комплекс, а также вагоны для поезда-ракетоносца. По замыслу разработчиков, БЖРК должен был составлять основу группировки ответного удара, поскольку обладал повышенной живучестью и с большой вероятностью мог уцелеть после нанесения противником первого удара. Единственное в СССР место производства ракет для БЖРК — Павлоградский механический завод (ПО «Южмаш»)^[8]^[9].

Задача, которую поставило перед нами советское правительство, поражала своей грандиозностью. В отечественной и мировой практике никто никогда не сталкивался с таким количеством проблем. Мы должны были разместить межконтинентальную баллистическую ракету в железнодорожном вагоне, а ведь ракета с пусковой установкой весит более 150 тонн. Как это сделать? Ведь железнодорожный состав с таким огромным грузом должен ходить по общегосударственным путям Министерства путей сообщения. Как вообще перевозить стратегическую ракету с ядерной боеголовкой, как обеспечить абсолютную безопасность в пути, ведь нам была задана расчётная скорость состава до 120 км/ч. Выдержат ли мосты, не разрушится ли полотно, да и сам старт, как передать нагрузку на железнодорожное полотно при старте ракеты, устоит ли поезд на рельсах во время старта, как максимально быстро после остановки поезда поднять ракету в вертикальное положение?

Лётные испытания ракет 15Ж61 комплекса РТ-23 УТТХ производились в 1985—1987 гг. на космодроме «Плесецк» (НИИП-53), всего было произведено 32 пуска. Было осуществлено 18 выходов БЖРК по железным дорогам страны (пройдено более 400 тыс. километров). Испытания проводились в различных климатических зонах страны (от тундры до пустынь).

Каждый состав БЖРК принимал ракетный полк. В поезде, заступившем на боевое дежурство, находилось более 70 военнослужащих, включая несколько десятков офицеров. В кабинах локомотивов, на местах машинистов и их помощников находились только военные — офицеры и прапорщики

[8].

Первый ракетный полк с РТ-23УТТХ встал на боевое дежурство в октябре 1987 года^[10], а к середине 1988 года было развернуто пять полков (4 в районе Костромы и 1 в Пермской области, всего 15 пусковых установок). Составы дислоцировались на расстоянии около четырёх километров друг от друга в стационарных сооружениях, а при заступлении на боевое дежурство рассредотачивались.

К 1991 году развёрнуто три ракетные дивизии, вооруженных БЖРК с МБР РТ-23УТТХ:

В каждой из дивизий имелось управление и по четыре ракетных полка (всего в дивизии 12 составов БЖРК, по три пусковых установки в каждом). В радиусе 1500 км от мест базирования БЖРК были проведены совместные с Министерством путей сообщения мероприятия по замене изношенного железнодорожного полотна: уложены более тяжёлые рельсы, деревянные шпалы заменены на железобетонные, выполнено укрепление насыпей более плотной щебёнкой.

С 1991 года, после встречи лидеров СССР (Горбачёв) и Великобритании (Тэтчер), были введены ограничения на маршруты патрулирования БЖРК, они несли боевое дежурство в пункте постоянной дислокации, без выезда на железнодорожную сеть страны^[11]. В феврале — марте 1994 один из БЖРК Костромской дивизии осуществлял выезд на железнодорожную сеть страны (БЖРК доехал как минимум до Сызрани)^{[источник не указан 3071 день]}.

Согласно договору СНВ-2 (1993 год), Россия должна была снять с вооружения все ракеты РТ-23УТТХ до 2003 года. На время снятия с вооружения у России имелось три рд (Кострома, Пермь и Красноярск), всего 12 поездов с 36 пусковыми установками. Для утилизации «ракетных поездов» на Брянском ремонтном заводе РВСН была смонтирована специальная «разделочная» линия. Несмотря на выход России из договора СНВ-2 в 2002 году, на протяжении 2003—2007 годов были утилизированы (уничтожены) все поезда и пусковые установки, кроме двух демилитаризованных и установленных в качестве экспонатов в музее железнодорожной техники на Балтийском вокзале Санкт-Петербурга и в Техническом музее АвтоВАЗа

[7].

В начале мая 2005 года, как официально объявил командующий РВСH генерал-полковник Hиколай Соловцов, БЖРК снят с боевого дежурства в РВСН. Командующий сообщил, что взамен БЖРК с 2006 года в войска начнёт поступать грунтовый подвижный ракетный комплекс «Тополь-М»^[9].

Воссоздание

5 сентября 2009 года заместитель командующего РВСН генерал-лейтенант Владимир Гагарин заявил, что РВСН не исключают возможности возобновления использования боевых железнодорожных ракетных комплексов^[12].
В декабре 2011 года командующий РВСН генерал-лейтенант Сергей Каракаев заявил о возможном возрождении в российской армии комплексов БЖРК

[7].

23 апреля 2013 года заместитель министра обороны Ю. Борисов заявил о возобновлении Московским институтом теплотехники (МИТ, разработчик ракет «Булава», «Тополь» и «Ярс») опытно-конструкторских работ по созданию железнодорожных ракетных комплексов нового поколения^[13]^[14]^[15]. В декабре 2013 года в прессе появилась информация о возрождении в России комплексов БЖРК на новой технологической основе в качестве ответной меры на программу «Мгновенного глобального удара США» — МИТ в начале 2014 года завершит работу над эскизным проектом БЖРК. Новый комплекс БЖРК, оснащённый МБР с разделяющейся головной частью, созданной на базе «Ярса», будет замаскирован под стандартный вагон-рефрижератор, длина которого составляет 24 метра при длине ракеты 22,5 метра.^[16]^[17]. Новая модель БЖРК будет носить название «Баргузин»^[18].

12 мая 2016 года, было объявлено о начале создания отдельных элементов БЖРК «Баргузин».

[19]

2 декабря 2017 года было объявлено о прекращении работ над проектом.^[20]

Преимущества и недостатки

Официальными причинами снятия БЖРК с вооружения назывались устаревшая конструкция, высокая стоимость воссоздания производства комплексов в России и предпочтение подвижных установок на базе тягачей. Договор СНВ-2 предусматривал снятие БЖРК с дежурства^[21].

Советский БЖРК с ракетой РТ-23 УТТХ обладал также следующими минусами:

Невозможность полной маскировки поезда из-за необычной конфигурации (в частности, трёх тепловозов), которая позволяла определять местонахождение комплекса с помощью современных средств спутниковой разведки. Тем не менее американцы долгое время не могли засечь комплекс спутниками, и бывали случаи, когда даже опытные железнодорожники с 50 метров не различали состав, накрытый простой маскировочной сеткой^[8].
Более низкая защищённость комплекса (в отличие от, например, шахтных пусковых установок), который может быть опрокинут или разрушен ядерным взрывом в окрестностях. Для оценки воздействия воздушной ударной волны ядерного взрыва^[22] на вторую половину 1990 года был запланирован^[23] крупномасштабный эксперимент «Сдвиг» — имитация близкого ядерного взрыва путём подрыва 1000 тонн тротила^[22] (несколько ж/д эшелонов противотанковых мин ТМ-57 (100 тыс. шт.)^[24], вывезенных со складов Группы советских войск в Германии, выложенных в виде усечённой пирамиды высотой 20 метров^[23]). Опыт «Сдвиг» был проведён на 53 НИИП МО (Плесецк) 27 февраля 1991 года, когда в результате взрыва образовалась воронка диаметром 80 и глубиной 10 м, уровень акустического давления в обитаемых отсеках БЖРК достигал болевого порога — 150 дБ, а пусковая установка БЖРК снялась с готовности, однако, после проведения режимов по приведению в необходимую степень готовности, ПУ смогла провести «сухой пуск» (имитация пуска с использованием электромакета ракеты)^[22]. То есть, командный пункт, ПУ и аппаратура ракеты остались работоспособны.^[23]

Сторонники использования БЖРК, среди которых инженер команды пуска на первых испытаниях БЖРК, начальник группы военных представителей Министерства обороны СССР на ПО «Южмаш» Сергей Ганусов, отмечают уникальные боевые характеристики изделий, которые уверенно преодолевали зоны противоракетной обороны. Платформа разведения, как подтвердили лётные испытания, доставляла боевые блоки цельной или суммарной массой 4 тонны на расстояние 11 000 км. Одного изделия, содержащего 10 боевых блоков мощностью 550 кТ каждый, хватало, чтобы поразить целое европейское государство.^[8] В прессе отмечалась также высокая подвижность поездов, способных перемещаться по железнодорожной сети страны (что позволяло оперативно менять дислокацию стартовой позиции свыше 1000 километров в сутки), в отличие от тягачей, действующих в сравнительно небольшом радиусе вокруг базы (десятки км).^[7]

В литературе

Комплекс описан в фантастическом постапокалипсическом романе В. Березина «Путевые знаки» из серии Вселенная Метро 2033. На Варшавском вокзале главные герои находят законсервированный «Скальпель» и отправляются из Санкт-Петербурга в Москву.
В романе Д. Корецкого «Атомный поезд» описывается вымышленный современный БЖРК.
В романе Дэйла Брауна «План Атаки» Россия в нарушение договоров о СНВ восстанавливает ракетные поезда, которые становятся для американцев одной из основных целей после удара российской стратегической авиации по США. Утверждается, что СССР располагал 150 БЖРК с тремя ракетами каждый, а также то, что ракета РТ-23 УТТХ представляла собой копию ракет американского БЖРК «Миротворец».

См. также

Примечания

Литература

Ссылки

wikiredia.ru

БЖРК Молодец Википедия

На железных дорогах СССР и России имел условное обозначение «поезд номер ноль».

История[ | ]

В США[ | ]

ru-wiki.ru

Недобрый «Молодец»: Боевой железнодорожный ракетный комплекс

Нынешний год принес сенсационную весть: «фирменное» оружие российских ракетчиков — боевые железнодорожные ракетные комплексы (БЖРК) остаются в боевом составе РВСН

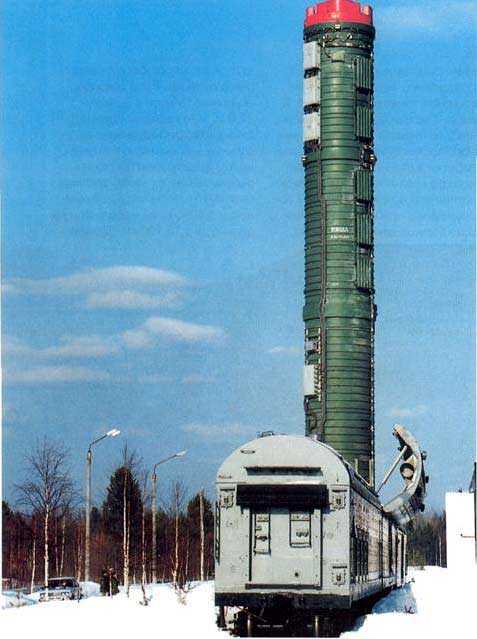

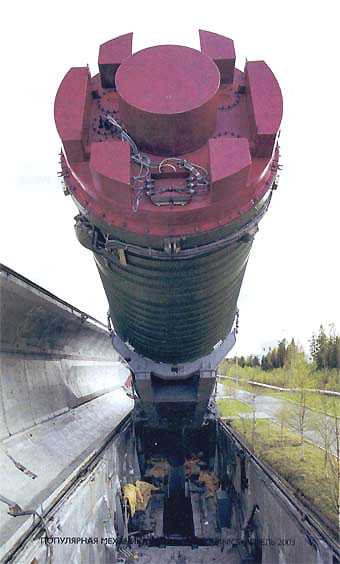

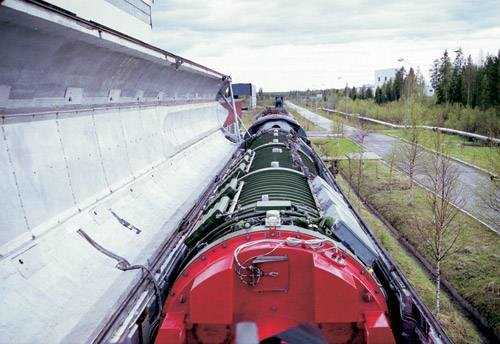

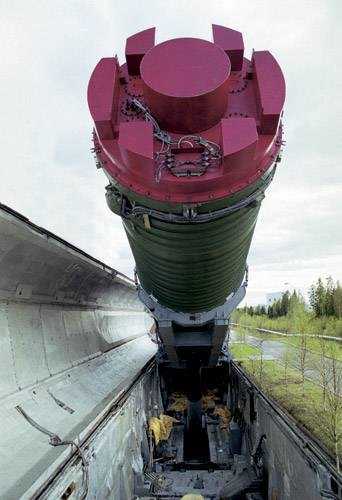

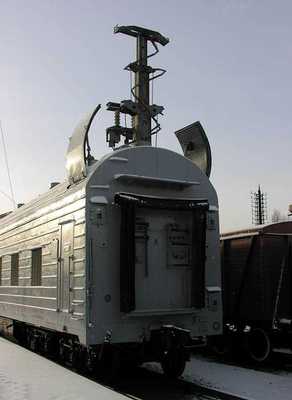

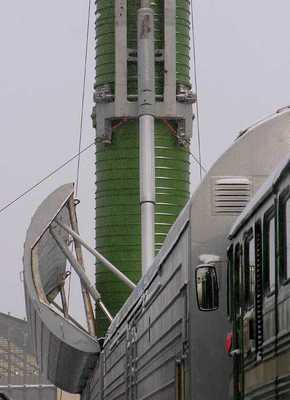

Специальный механизм перед стартом отводит крышу вагона в сторону

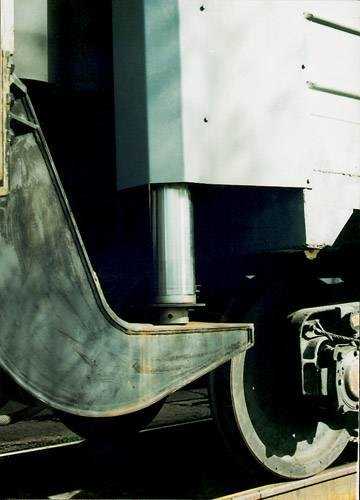

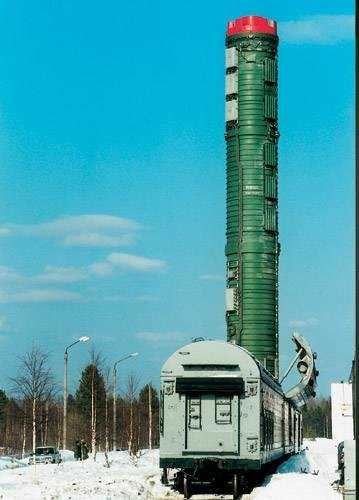

В момент старта нагрузка перераспределяется на 3 вагона

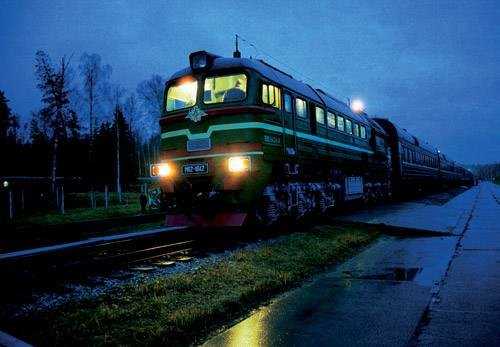

Внешне ядерный поезд ничем не отличается от пассажирского

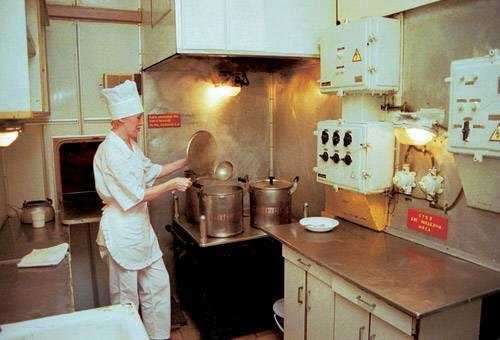

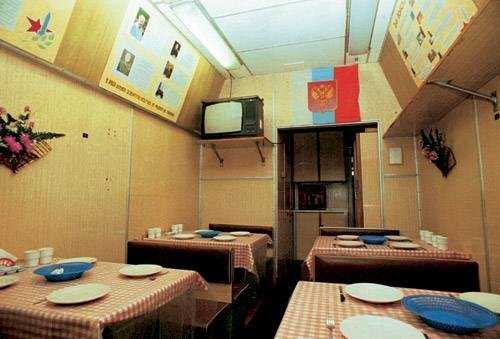

Казарма на колесах

С виду он ничем не отличается от тысяч других грузопассажирских составов, колесящих по российским железным дорогам. Ну, разве что, если повнимательнее к нему присмотреться, обратишь внимание, что к нему подцеплены сразу три мощных локомотива — для двух десятков вагонов вроде многовато. А внутрь все равно никто не пустит: даже сейчас, когда эпоха «ракетных поездов» явно клонится к закату, БЖРК остаются одной из самых ревностно охраняемых тайн национальных стратегических ядерных сил.

Возмездие мы вам гарантируем

«Ракетные поезда» — материализация страхов самых мрачных времен «холодной войны». К середине 70-х годов прошлого века ни у Москвы, ни у Вашингтона не было сомнений, что содержимого их арсеналов вполне достаточно, чтобы уничтожить все живое на территории потенциального противника. Причем неоднократно. Количество американских стратегических и тактических боезарядов именно тогда достигло пика и приближалось к 30 тысячам, Советский Союз стремительно догонял Штаты (а к концу 70-х даже и благополучно перегнал). Казалось бы, баланс страха, который держится на «гарантиях взаимного уничтожения», достигнут. Однако военные доказывали политическому руководству, что, уничтожив стратегические силы противника внезапным первым ударом, агрессор имел-таки шансы уйти от ответа. Поэтому-то в ядерном противостоянии двух сверхдержав главной задачей на этом этапе стала разработка систем вооружения, которые гарантированно смогут уцелеть после первого удара. С тем, чтобы в ответ уничтожить противника, даже если уже не существует самой страны, которую они охраняют. БЖРК стал одной из самых удачных систем вооружения, созданных для нанесения «удара возмездия».

Нельзя сказать, что само по себе размещение боевой баллистической ракеты на железнодорожной платформе — сугубо российское ноу-хау. Впервые с чем-то подобным советские ракетчики столкнулись, еще когда разбирались с трофеями, доставшимися им после победы над Германией. В конце войны немцы экспериментировали с мобильными стартовыми комплексами своей ФАУ-2, в том числе пытались ее размещать как на открытых платформах, так и непосредственно в железнодорожных вагонах. В 50−60-х годах над проектами боевых железнодорожных комплексов работали самые известные наши ракетные конструкторы того времени — Семен Лавочкин, Михаил Янгель, Сергей Королев. Правда, ничего путного из этого не вышло: имеющиеся на тот момент жидкотопливные ракеты были слишком громоздки и ненадежны. Даже после того, как с середины 70х годов армия и флот начали перевооружаться твердотопливными межконтинентальными баллистическими ракетами, создание БЖРК продолжало оставаться крайне сложной технической задачей. В итоге с момента выхода в январе 1969-го первого правительственного постановления о начале разработки железнодорожного ракетного комплекса РТ-23 до окончательного принятия БЖРК на вооружение в ноябре 1989-го прошло больше двух десятков лет.

1 поезд = 900 хиросим

В серию пошел лишь четвертый или пятый из разработанных вариантов РТ-23. По отечественным документам он либо проходит под совершенно неудобоваримым индексом 15Ж61, либо именуется РТ-23 УТТХ («с улучшенными тактико-техническими характеристиками») «Молодец». На Западе эта ракета известна как SS-24 Scalpel. Созданное на пике советской ракетной эпохи оружие получилось очень грозным. В его довольно скромные габариты (длина — 22,6 м, максимальный диаметр — 2,4 м) конструкторы вбили колоссальные энергетические возможности. Трехступенчатая ракета рассчитана на то, чтобы доставить свой смертоносный груз общим весом 4050 кг на максимальную дальность в 10 100 км. Причем в эти 4 с лишним тонны забрасываемого веса входят не только 10 разделяющихся боеголовок индивидуального наведения по 550 кт каждая, но и комплекс преодоления противоракетной обороны противника. Предельное отклонение боеголовки «Молодца» от цели на максимальной дальности полета составляет около 500 м. При ее мощности это позволяет уничтожать даже точечные защищенные цели. А для ответного удара это уже не главное. Достаточно сохранить во время первого удара хотя бы один «ракетный поезд», с тем чтобы 3 ракеты, которые он несет в своих контейнерах-вагонах, рассыпали дьявольский фейерверк из 3 десятков боеголовок (в каждой заключено около 30 «хиросим») над городами агрессора…

Специфика задач определяет и особенности несения «Молодцом» боевого дежурства. Главное для БЖРК — это, во‑первых, скрытность, во‑вторых, надежная охрана и, лишь в-третьих, оперативность запуска ракет. Отчасти из-за этого, кстати, необычно выглядит и сам старт РТ-23. Мне доводилось видеть запуски всех типов имеющихся на вооружении РВСН боевых ракет. Кроме «Молодца». Его, как и прежде, берегут от посторонних глаз, как красну девицу. По словам же тех, кому приходилось участвовать в его учебных запусках с северного полигона «Плесецк», это феерическое зрелище. Получив приказ на запуск, «ядерный поезд» останавливается и фиксирует себя на железнодорожном полотне. Над составом поднимается специальное устройство, которое отводит в сторону контактную сеть. В это время в боеголовки ракет уже загружается полетное задание с уточненными координатами места старта и цели (ракета может стартовать с любой точки маршрута боевого патрулирования, в которой поезд находится в момент получения приказа). Распашные крыши вагонов, в которых находятся в своих транспортно-пусковых контейнерах (ТПП) ракеты, отходят в сторону. Мощные домкраты поднимают ТПП в вертикальное положение. Получив команду на запуск, ракета выбрасывается из контейнера на 20−30 м пороховым аккумулятором давления, импульсы коррекции уводят ее чуть-чуть в сторону от пусковой, а потом включается маршевый двигатель, который с ревом уносит «Молодца» в небо, оставляя за собой густой шлейф дыма, характерный для твердотопливных ракет.

Танцующая ракета

Конструкторам пришлось решать сразу несколько головоломных задач, связанных с размещением РТ-23 на железнодорожном шасси. Уникальна конструкция вагона-пусковой. Нагрузка на его колесные пары и без того в 1,5 раза превышала установленную нормативными документами МПС. Непосредственно же в момент старта нагрузка сначала резко возрастала, а затем столь же стремительно уменьшалась на сотню тонн. Для того чтобы это не приводило к разрушению пусковой на колесах, был создан специальный 3-вагонный сцеп: в момент старта 2 соседних вагона сначала поддерживают пусковой, а потом, наоборот, догружают его, прижимая к рельсам.

Столь же необычна и конструкция самой ракеты. Поскольку ее необходимо было «вбить» в жестко заданные габариты вагона-носителя, компоновка просчитывалась буквально до миллиметра. И все равно, чтобы вписаться в габариты, пришлось «сократиться» на головной обтекатель, который стал в итоге «надувным», — он меняет геометрию уже после выхода ракеты из контейнера. Необычен маневр отклонения ракеты в момент запуска маршевого двигателя первой ступени (за что «Молодца» иногда называют еще «танцующей ракетой»). Необходимость этого «танца» связана даже не столько с заботой о сохранности вагона-пусковой, сколько с тем, что в противном случае выйдут из строя сами железнодорожные пути: струей ракетных газов аккуратненько сметет всю щебенку в радиусе ближайших 100 м.

А ведь в составе «ракетного поезда» имеется еще и уникальный командный модуль, особенностью которого стала повышенная защита от мощного электромагнитного излучения контактной сети. Для него разработаны уникальные антенны спецсвязи, которые гарантированно обеспечивают прием сигналов боевого управления через радиопрозрачные крыши вагонов. Наружу-то их выводить было никак нельзя, поскольку БЖРК должен во всем походить на обычный поезд.

Наконец, надо было обеспечить полную автономность «ракетного поезда» во время его выходов на маршруты боевого патрулирования, протяженность которых достигает 1,5−2 тыс. км.

«Молодцы» пока послужат

Однако при всех неоспоримых достоинствах «Молодца» судьба ему выпала незавидная. Еще на этапе проектирования РТ-23 УТТХ программа была урезана на треть. Первоначально проектировалась ракета универсального базирования, то есть выпускаться она должна была в 3 вариантах — шахтном, железнодорожном и автомобильном. Как раз от принятия на вооружение последнего и решено было отказаться. Как бы то ни было, до распада СССР было развернуто 56 ракет первого из них и 36 — второго (3 полные ракетные дивизии железнодорожного базирования). После чего в 1991 году их производство на Павлоградском механическом заводе (Украина) было прекращено. В том же 1991-м на прикол встали «ракетные поезда». Первые ограничения на их свободу передвижения были наложены договором СНВ-1, который оговаривал, что лишь половина БЖРК могут одновременно находиться на маршрутах боевого патрулирования. Затем Вашингтон и Москва обменялись односторонними мирными инициативами — наша предусматривала, что «ракетные поезда» не будут удаляться далее чем на 20 км от места своего постоянного базирования.

Последние «Молодцы» шахтного базирования были ликвидированы около года назад. А для утилизации «ракетных поездов» на Брянском ремонтном заводе РВСН была смонтирована специальная «разделочная» линия. Как ни парадоксально, от полного уничтожения спасли «Молодца»… американцы. После официального выхода Вашингтона из Договора по ПРО от 1972 года и автоматически последовавшей за этим безвременной кончины соглашения СНВ-2 Москва внесла серьезные коррективы в свои планы реформ стратегических ядерных сил. В нынешнем январе слухи об этом официально подтвердил командующий российскими РВСН Николай Соловцов, который заявил, что вооруженная «Молодцами» Костромская дивизия БЖРК на обозримую перспективу остается в боевом составе войск.

Статья опубликована в журнале «Популярная механика» (№4, Апрель 2003).

www.popmech.ru

Боевой железнодорожный ракетный комплекс «Молодец» / Habr

БЖРК — боевой железнодорожный ракетный комплекс РТ-23 УТТХ «Молодец» (по классификации НАТО SS-24 Scalpel).

По признанию специалистов, это самое грозное оружие, которое когда-либо существовало на земле. Его создали коллективы, руководимые братьями академиком РАН Владимиром Федоровичем Уткиным и академиком РАН Алексеем Федоровичем Уткиным.

История создания.

Сама идея создания подобного проекта была беспрецедентна.
Приказ «О создании подвижного боевого железнодорожного ракетного комплекса (БЖРК) с ракетой РТ-23» был подписан 13 января 1969 года. Головным разработчиком было назначено конструкторское бюро «Южное».

Вот что об этом говорил Владимир Федорович Уткин: ”Задача, которую поставило перед нами советское правительство, поражала своей грандиозностью. В отечественной и мировой практике никто никогда не сталкивался с таким количеством проблем. Мы должны были разместить межконтинентальную баллистическую ракету в железнодорожном вагоне, а ведь ракета с пусковой установкой весит более 150 тонн. Как это сделать? Ведь железнодорожный состав с таким огромным грузом должен ходить по общегосударственным путям Министерства путей сообщения. Как вообще перевозить стратегическую ракету с ядерной боеголовкой, как обеспечить абсолютную безопасность в пути, ведь нам была задана расчетная скорость состава до 120 км/ч. Выдержат ли мосты, не разрушится ли полотно, да и сам старт, как передать нагрузку на железнодорожное полотно при старте ракеты, устоит ли поезд на рельсах во время старта, как максимально быстро после остановки поезда поднять ракету в вертикальное положение?”
Для создания подобного комплекса требовалось колоссальное количество новых решений.
Одной из самых главных проблем была масса ракеты и пусковой установки, ракета с ТПК должна весить не более 130 тонн, иначе железнодорожное полотно не выдержит, а значит, нужны новые материалы; ракета не может быть длиннее обычного вагона-рефрижератора, но таких коротышек в КБ не создавали.
Тогда было принято решение убрать сопла в сами двигатели, хотя мировая практика ракетостроения не знала таких решений. С другого конца вагона высовывается головной обтекатель, без него нельзя — точности не будет, сперва сделали его надувным, но, по расчетам, он не смог бы преодолеть заслон ядерных взрывов противоракетной обороны, и тогда был сконструирован металлический складывающийся обтекатель!
Для того что бы огненный хвост ракеты не сжёг всё в округе использовался пороховой двигатель который выталкивает ракету на небольшую высоту.
Далее включался двигатель маневра ракеты, и газовая струя маршевого двигателя ракеты проходит мимо вагонов, контейнера и железнодорожного полотна.

Летные испытания ракеты РТ-23УТТХ (15Ж61 ) производились с 27 февраля 1985 года по 22 декабря 1987 года в НИИП-53 (г.Мирный), всего было произведено 32 пуска. Осуществлено 18 выходов железнодорожного состава на ресурсные и транспортные испытания, в ходе которых по железным дорогам страны пройдено более 400 тысяч километров. Испытания проводились в различных климатических зонах от Салехарда на севере до Чарджоу на юге, от Череповца на западе до Читы на востоке.

Первый ракетный полк с ракетой РТ-23УТТХ встал на боевое дежурство 20 октября 1987 года (г.Кострома, командир В.Ю.Спиридонов).
Последний ракетный комплекс снят с вооружения в 2005 году.

Состав комплекса

В состав БЖРК входит железнодорожный состав стандартной для комплекса конфигурации:

три трехвагонных пусковых модуля с МБР РТ-23УТТХ;
командный модуль в составе 7 вагонов;
вагон-цистерна с запасами горюче-смазочных материалов;
три тепловоза ДМ-62.

Командный модуль, особенностью которого стала повышенная защита от мощного электромагнитного излучения контактной сети. Для него разработаны уникальные антенны спецсвязи, которые гарантированно обеспечивают прием сигналов боевого управления через радиопрозрачные крыши вагонов. Наружу-то их выводить было никак нельзя, поскольку БЖРК должен во всем походить на обычный поезд.

Характеристики комплекса

Дальность стрельбы, км 10100
Точность стрельбы (предельное отклонение), км 0.2-0.5
Стартовый вес, т 104.50
Полетная надежность 0.98
Коэффициент энерговесового совершенства ракеты Gпг/Go, кгс/тс 31
Длина ракеты, м
— полная 23.3
— без головной части 19.0
— в ТПК 22.6
Вес полезной нагрузки, кг 4050

Пусковая установка

Габариты, м:
— длина 23.6
— ширина 3.2
— высота 5.0
Скорость движения, км/час 80
Стойкость БЖРК к ударной волне, кг/см2
— в продольном направлении 0.3
— в поперечном направлении 0.2

При движении по железнодорожной сети страны БЖРК позволял оперативно менять дислокацию стартовой позиции до 1000 километров в сутки.

Ракетные поезда стали постоянной головной болью американцев. Пентагон тратил на их отслеживание больше средств, чем братья Уткины на создание. Двенадцать спутников-разведчиков искали их по всей нашей стране и даже из космоса не могли отличать эти поезда-призраки от обычных рефрижераторов.

Последние место дислокации.

Незавидная судьба

В начале 90-х годов наши потенциальные противники превратились едва ли не в приятелей, правда, тоже потенциальных. Мы взрывали шахты, резали ракеты.
Американцы поспешно выделили деньги на уничтожение ненавистных им ракет и даже предоставили новейшие режущие аппараты.
Для утилизации «ракетных поездов» на Брянском ремонтном заводе РВСН была смонтирована специальная «разделочная» линия.
В 2003—2005 годах все комплексы БЖРК были сняты с боевого дежурства. Завод в Павлограде (Украина) теперь вместо ракет делает троллейбусы. А Украина, став безъядерной державой, по условиям соглашения не может ни иметь, ни производить или обслуживать ядерное оружие.

Но всё таки есть надежды на возвращение в строй такого чуда инженерной мысли. 5 сентября 2009 г. заместитель командующего РВСН генерал-лейтенант Владимир Гагарин заявил, что РВСН не исключают возможности возобновления боевых железнодорожных ракетных комплексов

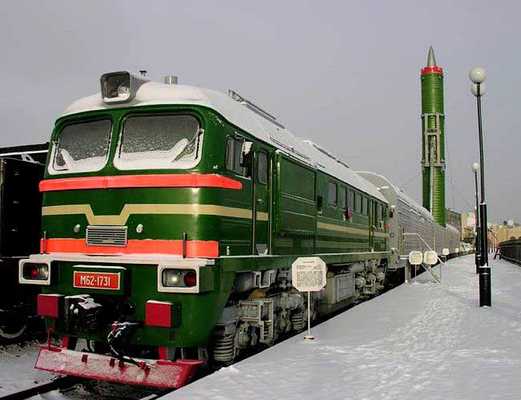

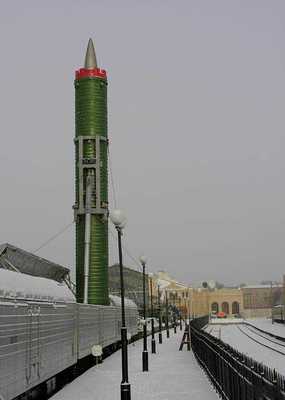

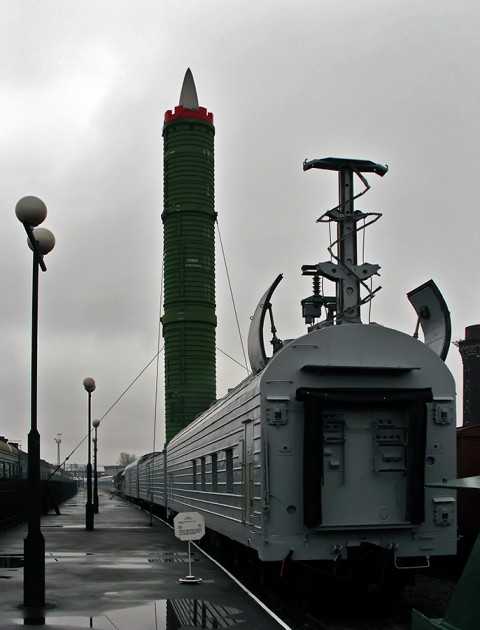

p.s. Сегодня один из БЖРК (без ракет) находится на ”последнем приюте” в экспозиции Центрального музея Октябрьской ж.д. на Варшавском вокзале в Санкт-Петербурге.

habr.com

Боевой железнодорожный ракетный комплекс МБР 15П961 «Молодец»

МБР 15П961 «Молодец» (индекс 15Ж61, код СНВ РС-22B,
Боевой железнодорожный ракетный комплекс оснащенный ракетами РТ-23 УТТХ «Молодец» (по классификации НАТО SS-24 Scalpel).
