фото, дальность стрельбы. Тактико-технические характеристики ЗРК «Бук»

Сегодня речь пойдет о таком виде вооружения, как ракетные комплексы “Бук”. Эта статья не имеет никакого отношения к политике, поэтому мы будем рассматривать сугубо техническую сторону вопроса. Попробуем немного разобраться, что собой представляет этот самоходный армейский ракетный зенитный комплекс, познакомимся с его тактико-техническими характеристиками, дальностью стрельбы, короче, со всеми его способностями. Итак, перед нами установка “Бук”.

Начало истории

Для начала нужно определиться с предназначением данной установки. Она заключается в уничтожении аэродинамических целей, летящих на средних, а также малых высотах со скоростью до 830 м/сек, маневрирующих с 12-единичными перегрузками и на дальности до 30 километров. В соответствии с известным Постановлением СМ СССР и ЦК КПСС от 13 января 1972 года и начали ее разработку. Задействовали в этом коллектив разработчиков и изготовителей, участвовавший ранее в создании ЗРК “Куб”. Вместе с этим назначили разработку комплекса М-22, называемого «Ураган», для ВМФ с использованием ракеты, полностью совместимой с «Бук».

Разработчики

В качестве разработчиков были определены: НИИ приборостроения, а также научно-конструкторское объединение, имеющее название «Фазотрон». Растов А. А. был назначен главным конструктором данного комплекса. Пуско-заряжающая установка создавалась в Машиностроительном КБ «Старт», где руководителем был Яскин А. И. Гусеничные шасси, унифицированные для машин комплекса, разрабатывал Мытищинский машиностроительный завод, которым руководил Астров Н. А. Ракеты 9М38 поручили разрабатывать Свердловскому МКБ «Новатор». Станция обнаружения и, само собой, целеуказания «Купол» создавалась в НИИ измерительных и точных приборов министерства радиопромышленности. Для того чтобы установка “Бук” могла полноценно функционировать, был разработан комплекс средств обслуживания и технического обеспечения на автомобильном шасси. Завершение подготовительного этапа было запланировано на второй квартал 1975 года.

Изменение планов

Постановлением СМ СССР и ЦК КПСС от 22 мая 1974 года, ввиду необходимости в скорейшем усилении ПВО танковыми дивизиями с наращиванием полков «Куб», которые входят в эти дивизии, предписано создать комплекс “Бук” в два этапа. В первую очередь необходимо было быстрыми темпами разработать управляемую зенитную ракету и огневую самоходную установку комплекса, которая могла бы запускать ракеты 9М38, а также 3М9М3 уже существующего комплекса «Куб-М3». Потом уже на этой базе должны были создать “Бук” — ракетный комплекс нового поколения. И в сентябре 1974 года обеспечить его участие в совместных испытаниях. Но, независимо от этого, ранее назначенные сроки должны были полностью соблюдаться.

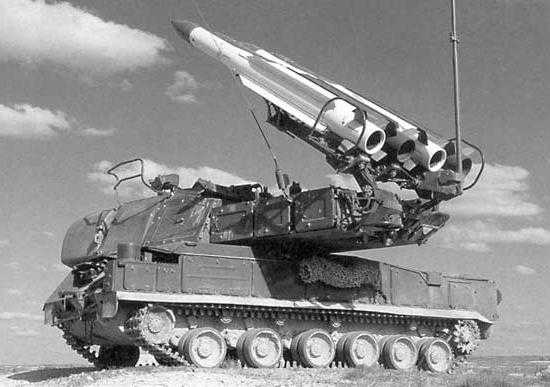

Огневая самоходная установка 9А38

Ее смонтировали на шасси ГМ-569, и она в одной установке объединяла функции самоходной ПУ и СУРН, которые использовались в «Куб-М3». Созданная установка 9А38 обеспечивала качественный поиск в заданном секторе, выполняла обнаружение и последующий захват целей для автоматического сопровождения. Также она решала задачи перед стартом, пуском и самонаведением трех ракет, которые были расположены на ней, и других трех 3М9М3-управляемых ракет из сопряженной с ней ПУ 2П25М3.

Огневая установка могла работать как от СУРН, так и автономно. Ее вес – 34 тонны. Состояла ЗРК “Бук” из: РЛС 9с35; вычислительной цифровой системы; оптически-телевизионного визира; устройства пуска с силовым следящим приводом; радиолокационного наземного запросчика, который работает в системе «Пароль»; аппаратуры с СПУ и СУРН; газотурбинного генератора; аппаратуры ориентирования, топографической привязки и навигации; системы жизнеобеспечения.

Функции радиолокационной станции 9С35

К описываемому времени был достигнут значительный прогресс в части создания кварцевых и электромеханических фильтров, сверхвысокочастотных приборов, вычислительных цифровых машин, что позволило в радиолокационной станции 9С35, входящей в комплекс “Бук”, объединить функции станций подсвета, обнаружения и сопровождения цели. В ней использовались два передатчика – импульсного и непрерывного излучения, сама она работала в сантиметровом волновом диапазоне. Один передатчик обнаруживал и сопровождал цели, другой – подсвечивал цели и управляемые зенитные ракеты.

Антенная система осуществляла поиск секторами, электромеханическим методом обработку получаемых сигналов выполняла центральная вычислительная машина. Время перехода 9С35, части ЗРК “Бук”, из дежурного режима в боевой было менее двадцати секунд. Скорость целей определялась с точностью от +10 до -20 м/с, что обеспечивало их выбор в движущемся состоянии. Возможные ошибки: среднеквадратическая при измерении угловых координат составляла 0,5 д. у., максимальная по дальности – 175 метров. Станция была защищена от всех активных, комбинированных и пассивных помех.

Зенитная ракета 9М38

В данной ракете, являющейся частью ЗРК “Бук”, был применен твердотопливный двухрежимный двигатель. Из-за сложности отработки отказались от использования прямоточного. К тому же он обладал большим сопротивлением на некоторых, в основном пассивных, участках траектории и при большом угле атаки был неустойчивым в работе. По этим причинам был сорван срок создания ЗРК «Куб». Схема ракеты была нормальная, стандартная, Х-образная, имеющая крыло малого удлинения. С первого же взгляда ее внешний вид напоминал зенитные ракеты корабельных семейств «Тартар» и «Стандарт» производства США, что полностью соответствовало ограничениям по размерам для ВМФ СССР.

В передней части 9М38 размещались аппаратура автопилота, полуактивная ГМН, боевая часть и питание. У ракеты не было частей, отделяющихся в полете, ее длина – 5,5 метров, диаметр – 400 миллиметров, рулевой размах – 860 миллиметров. Она была оснащена головкой самонаведения, которая имела систему управления комбинированную, с использованием пропорциональной навигации. “Бук” — ракетный комплекс, имеющий такую ракету, — мог поражать цели, летящие на высоте от 25 метров до 20 000 и дальностью от трех с половиной до 32 километров, скорость ее – 1000 м/сек. Ракета имела вес 685 кг, в том числе и 70 кг боевой части.

Испытания установки “Бук”

Установка “Бук” с августа 1975 года по конец октября следующего, 1976 года, проходила государственные испытания. Руководил ими Бимбаш П. С., а проводились они на территории Эмбенского полигона. Как видите, установка “Бук” (фото ее представлены в обзоре) состояла из: СУРН 1С91М3, огневой установки 9А38, зенитных управляемых ракет 3М9М3 и 9М38, самоходных ПУ 2П25М3, а также машин технического обслуживания. В результате были внесены некоторые поправки: дальность обнаружения вертолетов составила 21-35 километров на малых высотах, самолетов – 32-41 км.

Время запуска ракеты от момента обнаружения цели составило 24-27 секунд. Время заряжения, а также разряжения – девять минут. Поражение самолета ракетой 9М38 обеспечивалось: на дальности 3,5-20,5 км — при высоте полета более 3000 метров, 5-15,5 км — при высоте 30 метров. Зона поражения по курсовому параметру составляла 18,5 км, по высоте – от 30 м до 14,5 км. Вероятность огневого поражения — 0,70-0,93 при запуске одной ракеты. В 1978 году установка “Бук-1” («Куб-М4») была принята на вооружение.

Характеристики “Бука”, командный пункт

Мы на данный момент узнали много подробностей о рассматриваемом нами вооружении. Пришло время сгруппировать самое основное в одном месте. Итак, перед нами комплекс “Бук”. Характеристики его боевых средств следующие. 9С470 — командный пункт, установленный на ГМ-579 — обеспечивал отображение, прием и обработку всех данных, поступающих от станции целеуказания и обнаружения, а также шести 9А310 — огневых самоходных установок.

Он обеспечивал выбор нужных опасных целей и их правильное распределение в ручном и автоматическом режимах между огневыми самоходными установками, осуществлял задание им ответственных секторов и множество другой важной деятельности. Комплекс “Бук”, благодаря КП, нормально работает при применении ракет против радиолокации и при помехах. Командный пункт может обрабатывать 46 целей на высоте до 20 000 м в зоне, имеющей радиус 100 000 м. Выдавалось до шести целеуказаний за один цикл обзора станции. 28 тонн – масса КП, учитывая боевой расчет из шести человек.

Станция целеуказания и обнаружения «Купол»

Продолжаем разговор о том, что собой представляет установка “Бук”. Характеристики “Купола” – следующий этап ее рассмотрения. Эта станция имеет электронное лучевое сканирование по углу места в 30-40 градусном секторе с механическим вращением антенны по заданному азимуту. Предназначение 9С18 – обнаружение и опознание целей в воздухе на высоте от 30 метров до 45,5 километров, на дальности до 120 километров. Затем информация об обстановке в воздухе передается на КП 9С470. В зависимости от установленного сектора и наличия помех скорость обзора равняется 5-18 секунд при круговом обзоре и 2,5-4,5 секунды при обзоре сектора в 30 градусов. Передавалась полученная информация по телекодовой линии в период обзора, составляющий 4,5 сек, в объеме 75 отметок. Была разработана и защита от прицельных, ответных, несинхронных импульсных помех.

Также, независимо от наличия заградительных шумовых помех, обеспечивалось обнаружение находящегося на высоте до 5 000 метров истребителя. “Купол”, входящий в зенитный комплекс “Бук”, в свою очередь, состоял из поворотного устройства, антенного поста, устройства слежения антенны, приемного устройства, передающего устройства и других систем. В боевое положение станция переходила за пять минут из походного положения, из дежурного – за 20 секунд.

Отличия огневых установок 9А310 и 9А38

Первая установка от второй («Бук-1») отличалась тем, что связывалась по телекодовой линии не с самоходной ПУ 2П25М3 и с СУРН 1С91М3, а с ПЗУ 9А39 и командным пунктом 9С470. Также 9А310 имела четыре управляемые зенитные ракеты 9М38 на своем пусковом устройстве, а не три. Ее заряжение производилось за 12 с половиной минут с ПЗУ и 16 минут – с машины транспортного снабжения. Масса – 32,4 тонны, включая четыре человека боевого расчета. Ширина огневой самоходной установки – 3,25 метра, длина – 9,3 метров, высота – 3,8 метра. Посмотрим дальше, из чего состоит комплекс “Бук”. Фото нам в этом как всегда поможет.

9А39 – пуско-заряжающая установка

Эта ПЗУ была установлена на шасси ГМ-577. Ее предназначение – хранение и транспортировка управляемых зенитных ракет — восьми штук, четыре из которых находились на неподвижных ложементах, четыре – на пусковом устройстве. Также она предназначалась для пуска четырех управляемых ракет, дальнейшей самозагрузки ими с ложементов, последующего самозаряжения уже восемью ракетами с машины транспортного обеспечения. Таким образом, “Бук” — ракетный комплекс, который объединил в одном ПЗУ функции самоходной ПУ более раннего комплекса «Куб» и ТЗМ.

Она включала в себя: пусковое устройство со следящим силовым приводом, ложементы, кран, вычислительную цифровую машину, аппаратуру телекодовой связи, навигации, привязки по топографии, агрегаты энергообеспечения и электропитания. Масса установки – 35,5 тонн, включая расчет из трех человек, габариты: ширина – 3,316 метров, длина – 9,96 метров, а также высота – 3,8 метра.

Возможности ЗРК «Бук»

Данный комплекс имел более высокие боевые, внешние и эксплуатационные характеристики по сравнению с комплексами «Куб-М4» и «Куб-М3». Если даже просто посмотреть на то, что представляет из себя установка “Бук”, фото ее вооружения, то любой человек поймет всю ее мощь, которая обеспечивала:

Хорошую надежность обнаружения цели благодаря тому, что организован совместный обзор окружающего пространства шестью огневыми самоходными установками и станцией целеуказания и обнаружения.
Одновременный, до шести целей, обстрел дивизионом, а в случае необходимости и при автономном использовании огневых самоходных установок – выполнение до шести боевых самостоятельных заданий.
Сильную защиту от помех благодаря применению бортового вычислителя самонаводящейся головки и специального типа сигнала подсвета.
За счет увеличенной мощности ЗУР (ее боевой части) – очень большую эффективность поражения летящих целей.

Заключение

По результатам моделирования и испытаний было определено, что дальность стрельбы установки “Бук” – от 3 до 25 километров при высоте до 18 километров и скорости до 800 м/с. В таком случае обеспечивался качественный обстрел целей, которые не маневрируют. Вероятность поражения составляла 0,7-0,8 при выстреле одной управляемой ракеты и параметре курса до 18 км. Если же цель маневрирует, то вероятность поражения равна 0,6. На вооружение войск ПВО комплекс “Бук” приняли в 1980 году. С того момента несколько раз проводили его модернизацию, чтобы повысить боевые возможности и защищенность.

fb.ru

ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС «БУК» — НЕХОРОШИЕ ВРЕМЕНА — LiveJournal

Многофункциональный высокомобильный зенитный ракетный комплекс (ЗРК) средней дальности «Бук-М1-2» (последняя модернизация ЗРК «Бук») предназначен для уничтожения современных и перспективных самолетов стратегической и тактической авиации, крылатых ракет, вертолетов и других воздушных аэродинамических объектов во всем диапазоне их практического применения в условиях интенсивного радиопротиводействия, а также для борьбы с тактическими баллистическими ракетами типа «Ланс», противорадиолокационными ракетами типа «Харм», другими элементами высокоточного оружия воздушного и наземного базирования в полете и поражения надводных и наземных радиоконтрастных целей. Зенитный ракетный комплекс может применяться для противовоздушной обороны войск, войсковых объектов, важных административно-промышленных и других территорий (центров) при массированном применении средств воздушного нападения, а также являться модулем тактической ПРО.
В комплексе принят комбинированный метод наведения ракеты — инерциальное наведение с радиокоррекцией на начальном участке наведения и полуактивное самонаведение на конечном участке наведения.

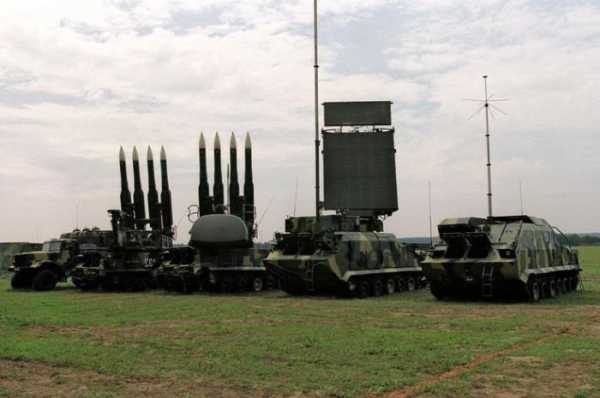

ЗРК «Бук-М1-2» имеет в своем составе боевые средства, средства технического обеспечения и учебно-тренировочные средства.

В состав боевых средств входят:
— командный пункт (КП) 9С470М1-2;
— радиолокационная станция обнаружения цели (СОЦ) 9С18М1-1;
— до шести самоходных огневых установок (СОУ) 9АЗ10М1-2;
— до шести пускозаряжающих установок (ПЗУ) 9А39М1;
— зенитные управляемые ракеты (ЗУР)9М317.
В состав технических средств обеспечения входят:
— машина технического обслуживания (МТО) 9В881М1-2 с автоприцепом ЗИП 9Т456;
— мастерская технического обслуживания (МТО) АГЗ-М1;
— машины (мастерские) ремонта и технического обслуживания (МРТО): МРТО-1 9В883М1; МРТО-2 9В884М1; МРТО-3 9В894М1;
— транспортная машина (ТМ) 9Т243 с комплектом технологического оборудования (КТО) 9Т3184;
— автоматизированная контрольно-испытательная подвижная станция (АКИПС) 9В95М1;
— машина (мастерская) ремонта ракет 9Т458;
— унифицированная компрессорная станция УКС-400В;
— подвижная электростанция ПЭС-100-Т/400-АКР1.
К учебно-тренировочным средствам относятся:
— учебно-действующая ракета 9М317УД;
— учебно-разрезная ракета 9М317УР.

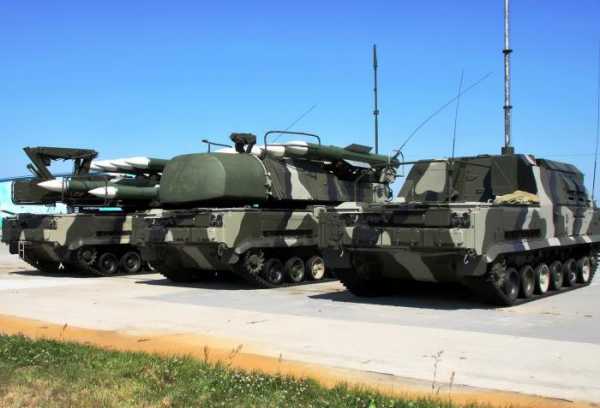

Все боевые средства комплекса собраны на гусеничных самоходах повышенной проходимости, оснащенных средствами связи, аппаратурой ориентирования и навигации, собственными газотурбинными агрегатами электропитания, системами защиты и жизнеобеспечения личного состава, что обеспечивает их высокие маневренные возможности и автономность при ведении боевых действий.

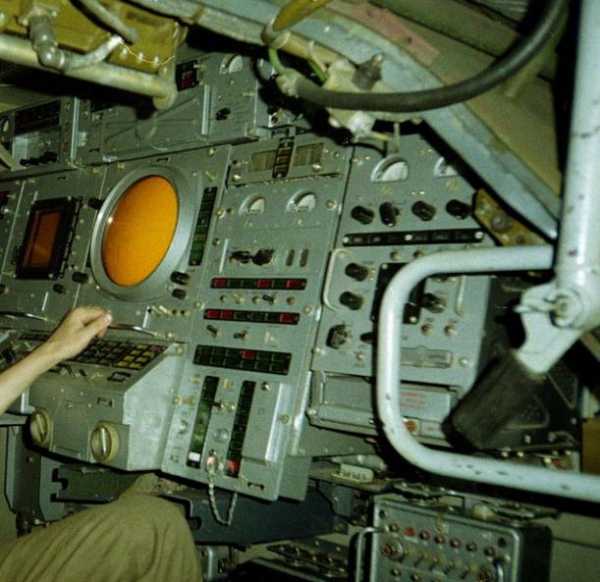

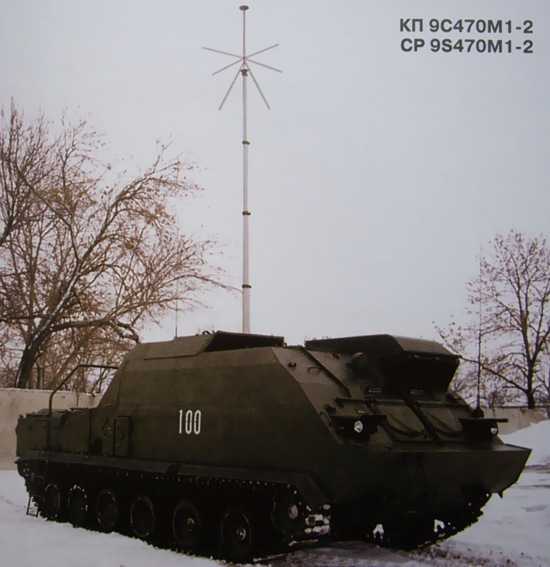

Командный пункт 9С470М1-2 предназначен для автоматизированного управления по телекодовым (радио или проводным) каналам связи боевыми действиями ЗРК и работает совместно с одной СОЦ 9С18М1-1, шестью СОУ 9А310М1-2 и обеспечивает взаимную работу с вышестоящим КП автоматизированного управления боевыми действиями ЗРК «Бук-М1-2».

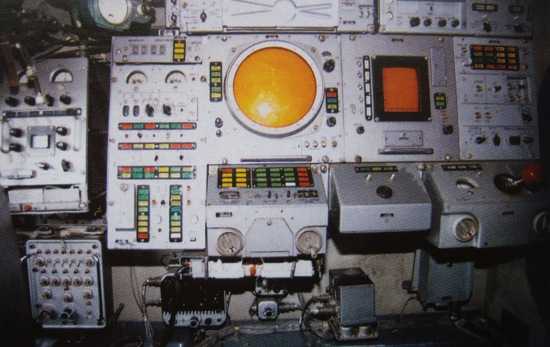

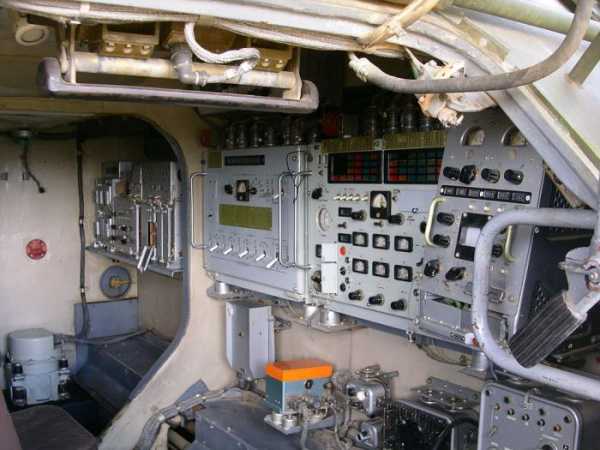

Аппаратура КП, состоящая из цифровой вычислительной системы, средств отображения информации, оперативно-командной связи и передачи данных и других вспомогательных систем, позволяет оптимизировать процесс управления ЗРК, автоматически назначать режимы работы, обеспечивать обработку до 75 радиолокационных отметок, осуществлять автоматическое сопровождение до 15 трасс наиболее опасных целей, решать задачи целераспределения и целеуказания, обеспечивать комплексные режимы парной работы СОУ («Регламентация излучения», «Чужой подсвет», «Триангуляция», «Координатная поддержка», «Пусковая установка»), которые используются в условиях применения противником противорадиолокационных ракет сильного радиопротиводействия и при выходе из строя РЛС одной из СОУ, а также вести документирование процессов боевой работы, осуществлять контроль функционирования боевых средств комплекса и имитацию воздушной

обстановки для проведения тренировок расчета КП.
СОЦ 9С18М1-1 предназначена для обнаружения, опознавания государственной принадлежности целей и передачи информации о воздушной обстановке в виде отметок от целей и пеленгов на постановщики помех на КП 9С470М1-2 ЗРК «Бук-М1-2» и другие пункты управления войск ПВО.
СОЦ представляет собой трехкоординатную РЛС сантиметрового диапазона волн, построенную на базе волноводной решетки с электронным сканированием луча диаграммы направленности по углу места и механическим вращением антенны по азимуту. Индикаторная дальность СОЦ -160 км.
В СОЦ реализованы две возможности обзора пространства:
— «регулярный» — в режиме противосамолетной обороны;
— «секторный» — в режиме противоракетной обороны.

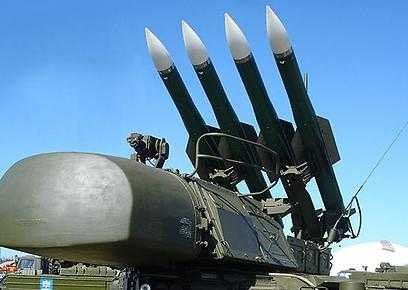

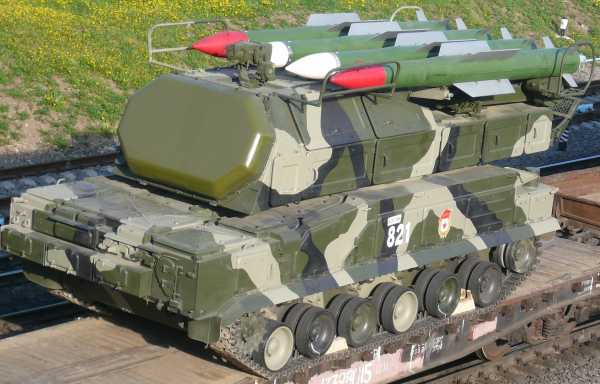

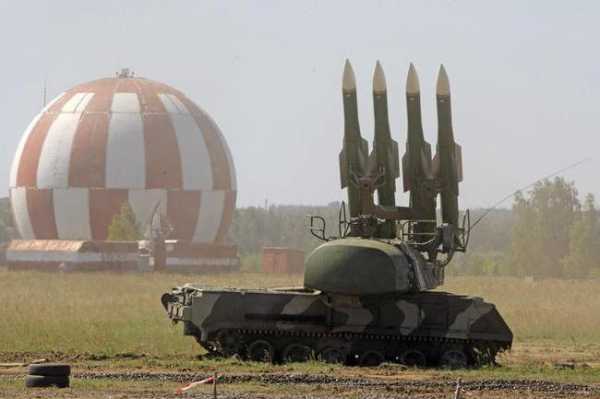

Основным элементом ЗРК является СОУ 9А310М1-2. По своему функциональному предназначению она представляет собой радиолокационную станцию обнаружения, сопровождения цели, подсвета цели и ракеты с наземным радиолокационным запросчиком, телевизионным оптическим визиром цели и пусковую установку с четырьмя ЗУР, совмещенные в единое изделие с управлением через цифровую вычислительную систему.
СОУ обеспечивает решение следующих задач:

— прием целеуказания и сигналов управления от ПБУ 9С470М1-2;
— обнаружение, опознавание государственной принадлежности, захват и сопровождение цели, распознавание класса воздушной, надводной или наземной целей, подсвет их и ракет;
— определение координат сопровождаемых целей, выработку полетного задания на ракеты и решение других предстартовых задач;
— наведение пускового устройства в направлении упрежденной точки встречи ракеты с целью;
— выдачу целеуказания на радиолокационную головку самонаведения ЗУР;
— пуск ракет;
— выработку команд радиокоррекции и передачу их на летящие ракеты;
— передачу на ПЗУ 9А39М1 сигналов, необходимых для наведения пускового устройства ПЗУ в направлении упрежденной точки, наведение радиолокационной головки самонаведения ЗУР на цель и её пуск;
— передачу на КП информации о сопровождаемой цели и о процессе боевой работы;
— тренировку боевого расчета.
СОУ может выполнять эти задачи как в составе ЗРК при целеуказании с КП, так и автономно в секторе ответственности. При этом пуск ракет может производиться как непосредственно с СОУ, так и с пускового устройства ПЗУ.

При работе в составе ЗРК при управлении от КП СОУ может использоваться в качестве пусковой установки, в режиме стрельбы с «чужим подсветом» и принимать участие в решении комплексом задачи координатной поддержки.

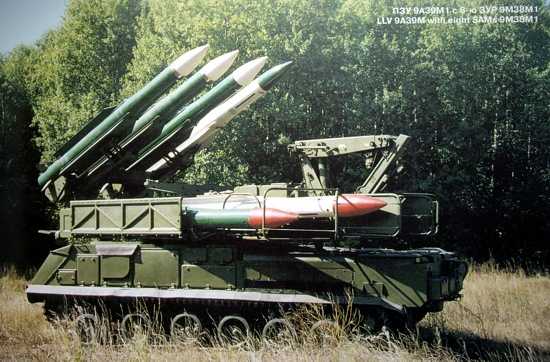

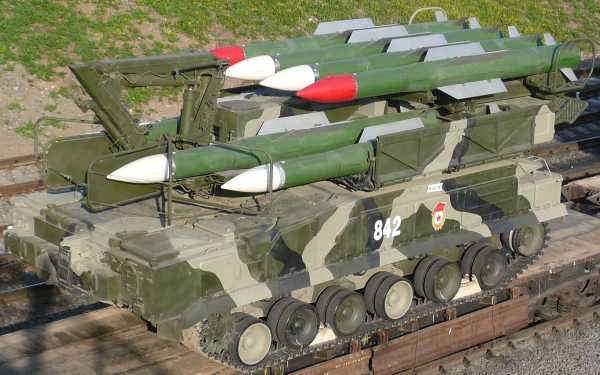

Пускозаряжающая установка 9А39М1 предназначена для:
— транспортирования и хранения ЗУР, при этом четыре ракеты находятся на направляющих пусковой установки и готовы к пуску, а четыре боеготовых раке ты — на транспортных опорах;

— заряжания СОУ и самозаряжания ракетами, находящимися на транспортных опорах основания, транспортной машине, грунтовых ложементах или контейнерах;
— контроля исправности ПЗУ и ЗУР как по команде с СОУ, так и автономно;
— предстартовой подготовки и поочередного пуска ЗУР по данным СОУ.
Для решения этих задач в состав ПЗУ входят пусковое устройство на четыре ракеты с электрогидравлическим силовым следящим приводом и аппаратурой стартовой автоматики, четыре транспортные опоры для хранения ракет, аналоговая вычислительная машина, грузоподъемный агрегат (до 1000 кг) и другая аппаратура.

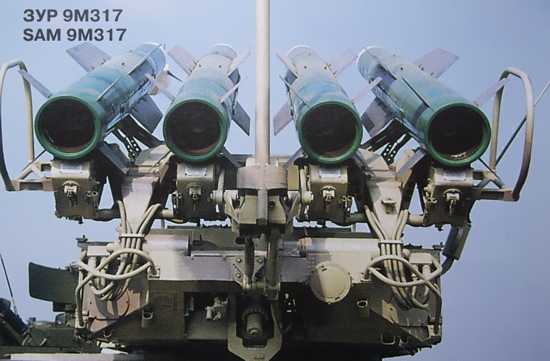

ЗУР 9М317 предназначены для поражения всего класса аэродинамических целей, тактических баллистических ракет, элементов высокоточного оружия, радиолокационно-контрастных надводных и наземных целей. Ракета выполнена по нормальной аэродинамической схеме с крылом малого удлинения трапециевидной формы с одноступенчатым двухрежимным твердотопливным реактивным двигателем.

Наведение ракеты на цель производится в системе полуактивного самонаведения по методу пропорциональной навигации.
Для повышения точности наведения на начальном этапе организовано псевдоинерциальное управление по линии радиокоррекции — полетное задание в бортовом вычислителе ЗУР корректируется в зависимости от изменения характеристик движения обстреливаемой цели радиокомандами, передаваемыми в сигналах подсвета цели и ракеты.
Ракета подается потребителю полностью собранной и снаряженной. Нормальная эксплуатация и боевое применение ракет обеспечиваются в любое время года и суток в различных погодных и климатических условиях в течение десяти лет.
Основным тактическим подразделением ЗРК «Бук-M1-2», способным самостоятельно выполнять боевые задачи, является отдельный зенитный ракетный полк (озрп) или зенитный ракетный дивизион (зрдн).
В состав озрп (зрдн) входят командный пункт 9С470М1-2, СОЦ 9С18М1-1, средства связи, три зенитные ракетные батареи (две СОУ 9А310М1-2 и одна-две ПЗУ 9А39М1 в каждой), техническая батарея и подразделение обслуживания и ремонта.

Отдельный зрп обычно входит в состав мотострелковой (танковой) дивизии (бригады), а зрдн — в состав зенитной ракетной бригады (до 4-6 зрдн, КП, техническая батарея и подразделения обслуживания и ремонта) армии (армейского корпуса).
Зенитный ракетный дивизион (полк), вооруженный ЗРК «Бук-М1-2», может выполнять задачи противовоздушной обороны войсковых соединений и частей во всех видах боевых действий и наиболее важных объектов (территорий) войск и страны, обстреливая одновременно до шести аэродинамических целей или до шести баллистических ракет с дальностью старта до 140 км, или вести огонь по шести надводным или наземным целям. При этом дивизион (полк), как модуль тактической ПРО, обеспечивает прикрытие площади около 800 — 1200 км2.

На КП зенитной ракетной бригады используется комплекс средств автоматизации «Поляна-Д4М1».
Зенитный ракетный комплекс «Бук» в варианте «Бук-1» в составе СОУ 9А38 и ЗУР 9М38 был принят на вооружение войск ПВО СВ в 1978 году.

В полной комплектации ЗРК «Бук» был принят на вооружение в 1980 году, прошел несколько фаз модернизации и принимался на вооружение под шифром ЗРК «Бук М1»- в 1983 году, ЗРК «Бук-М1-2» — в 1998 году.
ЗРК «Бук» и его модификации находятся на вооружении ВС Российской Федерации, стран СНГ и поставлены в ряд стран дальнего зарубежья.
В дополнение к штатной комплектации ЗРК «Бук-M1-2» российская промышленность имеет возможность:
— поставлять специальные асфальтоходные башмаки для гусеничных лент боевых средств комплекса, обеспечивающих передвижение ЗРК по дорогам с асфальтовым покрытием;
— поставить систему объективного контроля (СОК) действия боевых средств ЗРК путем регистрации, запоминания, хранения и воспроизведения информации обмена СОУ-ЗУР-ПЗУ.

	«Бук»	«Бук-М1»	«Бук-М1-2»
Типы поражаемых целей	самолеты	самолеты, вертолеты, крылатые ракеты	самолеты, вертолеты, крылатые ракеты, ТБР типа «Ланс», ПРЛР типа «Харм», надводные и наземные цели
Зона поражения аэродинамических целей, км:
по дальности	3,5-25-30	3,0-35	3-42
по высоте	0,025-20	0,015-22	0,015-25
по курсовому параметру	18	22	25
Зона поражения тактических баллистических ракет типа «Ланс-2», км:
дальняя граница	—	—	20
максимальная высота	—	—	16
параметр	—	—	12
Дальность стрельбы по надводным целям, км	—	—	3-18-25
Дальность стрельбы по наземным целям, км	—	—	3-12
Максимальная скорость поражаемых целей, м/с	800	800	1200
Количество одновременно обстреливаемых целей одним ЗРК	до 6	до 6	до 6
Вероятность поражения одной ракетой:
аэродинамических целей	0,7-0,9	0,7-0,9	0,7-0,9
тактических баллистических ракет	—	—	0,5-0,7
противорадиолокационных ракет типа «Харм»	—	—	0,6-0,8
крылатых ракет	не ниже 0,4	не ниже 0,4	0,6-0,8
вертолетов	0,3-0,7	0,3-0,7	0,7-0,8
Время реакции, с	15-18	15-18	15-18
Время развертывания, мин.	5	5	5
Время перехода из дежурного режима в боевой, с	20	20	20
Время заряжания СОУ, мин.	12	12	12

analizator-sam.livejournal.com

Комплекс «Бук М2»: технические характеристики, фото

«Бук М2» представляет собой универсальный зенитно-ракетный комплекс, предназначенный для защиты наземных объектов и войск от ударов с воздуха, включая оборону от крылатых ракет. ЗРК известен в международном индексировании, как 9К317. По американской классификации комплекс обозначается SA-17 Grizzly или просто «Гризли-17».

История создания

Изначально велась полемика о разработке только проекта 9К37, однако с течением времени военными инженерами были предложены более мощные модификации. Их целью было поражение до 24 объектов одновременно. Проекту «Бук М2» (фото комплекса можно увидеть в этой статье) был дан старт. За первый год разработок русским конструкторам удалось добиться удивительных результатов. Некогда неуязвимые самолеты F-15 стали для 9К317 простой мишенью даже на расстоянии в 40 км. Дальность поражения крылатых ракет повысилась до 26 км.

Одним из главных преимуществ комплекса было время его развертывания и обстрела. Первый показатель составил всего 5 минут, а темп огня — 4 секунды по 1 снаряду со скоростью до 1100 м/с. Такой комплекс сразу был принят на вооружение Советского Союза. Тем не менее, с начала 1990-х широкое производство было остановлено из-за тяжелой экономической ситуации в стране после развала СССР. В 2008 году ЗРК вступил в ряды российских ПВО.

Особенности разработки

Комплекс «Бук М2» является высокомобильным и многофункциональным ЗРК со средней дальностью поражения. Он предназначен для уничтожения объектов стратегической и боевой авиации (самолеты, вертолеты, ракеты и прочие аэродинамические аппараты). 9К317 способен противостоять вражеским силам даже при беспрерывной огневой атаке.

Главным разработчиком ударной машины является известный конструктор НИИ Приборостроения Е. Пигин. Под его руководством ЗРК получил самостоятельный проект реализации. Ранее разработка комплекса предназначалась для частичной замены непригодных для использования мобильных зенитных установок «Куб». Основополагающим отличием от «Бук М1» стало внедрение в состав БК новой универсальной ракеты 9М317.

Долгое время модель М2 оставалась без модификации. И только в 2008 году комплекс подвергся усовершенствованию. Постепенно стали появляться экспортные вариации с литерой «Э» на конце кодификации.

Тактико-технические характеристики

Общая боевая масса машины составляет 35,5 тонн. При этом экипаж ограничен всего 3 чел. Комплекс обшит противопульной броней. По ТТХ «Бук М2», в первую очередь, отличается мощностью двигателя, которая составляет 710 л.с. Это дает возможность перемещения со скоростью до 45 км/ч по пересеченной местности. Транспортная часть представлена колесными или гусеничными шасси.

Удивляют у «Бук М2» характеристики боевой комплектации. ЗРК может вести огонь, как под управлением операторов, так и автономно. В свою очередь, командный пункт за считанные секунды обрабатывает данные о воздушной обстановке одновременно по 50 целям. Обнаружение и идентификация производится специальными станциями СОЦ, РПН и СОУ.

При полной комплектации ЗРК обеспечивает единовременный обстрел 24 летательных объектов на высотах от 150 м до 25 км. Дальность поражения целей со скоростью 830 м/с составляет до 40 км, при 300 м/с – до 50 км. Баллистические и крылатые ракеты с легкостью будут нейтрализованы на расстоянии до 20 000 м.

Одним из ударных преимуществ комплекса является точность стрельбы. Вероятность поражения авиации составляет 95%, ракет – 80%, легких вертолетов – 40%. Отмечается и время реакции ЗРК – всего 10 секунд. Из оборонительных средств можно выделить аэрозольные завесы, лазерные датчики и экраны облучения.

Обмен данными между станциями ЗРК обеспечивается по двухпроводным линиям или радиосигналу.

Характеристики поражения целей

ЗРК «Бук М2» способен нейтрализовать вражеские летательные объекты, движущиеся со скоростью до 830 м/с. Однако, по словам экспертов, оптимальным показателем поражения с наибольшей вероятностью является 420 м/с. Что касается минимального скоростного порога, то он варьируется в пределах 48-50 м/с. В модернизированную модель комплекса 2008 года выпуска интегрирована ударная установка, способная уничтожать баллистические ракеты, летящие со скоростью до 1200 м/с.

Важной характеристикой при атаке является идентификация противника. Так «Бук М2» может определять отражающие поверхности самолетов площадью от 2 кв. м., ракет – от 0,05 кв. м.

Во время маневра ЗРК способен атаковать сразу 10 аэродинамических единиц.

Боевые и тактические средства

В комплектации базы находится один командный пункт 3С510, станция указания и обнаружения целей с кодификацией 9С18М1-3, от 4 до 6 модернизированных радиолокаторов наведения и подсвета 9С36, до 6 самоходных ударных установок 9А317, 6 или 12 пуско-зарядных систем 9А316. Отдельного внимания удостоена зенитная управляемая ракета серии 9М317.

В «Бук М2» предусмотрены возможности использования ударных секций на основе СОУ, ПЗУ и РПН. Они обеспечивают единовременный обстрел 4 объектов при высоте рельефа до 20 м. В базовой и экспортной комплектации ЗРК находится 2 таких секции, в модернизированной версии – 4.

Смена позиции базирования требует не более 20 секунд. При этом время готовности каждой из секций варьируется от 5 до 15 минут.

Огневая мощь

Ракета 9М317 является самым грозным оружием ЗРК «Бук М2». Дальность поражения ЗУР составляет 50 км. При этом ракета способна уничтожить цель, парящую в воздухе на высоте в 25 км. В установку интегрирована система инерциального управления с полуактивной радиолокацией ГСН версии 9Э420. Сама ракета имеет массу 715 кг. Скорость полета составляет 1230 м/с. Размах крыльев достигает 0,86 м. Взрыв охватывает радиус в 17 м.

В комплекс входит и гусеничная установка 9А317. Она позволяет своевременно обнаружить, распознать и вести наблюдение за воздушной целью. После анализа типа летательного аппарата 9А317 вырабатывает решение задачи поражения и совершает пуск ракеты. Во время полета установка осуществляет не только передачу команд боеголовке, но и предварительно оценивает результаты атаки. Огонь может вестись автономно в заданном секторе либо в составе ЗРК после указания цели с командного пункта.

Станция радиолокации установки 9А317 имеет антенную фазированную решетку с возможностью электронно-лучевого сканирования. Это позволяет обнаружить цели на расстоянии в 20 км с углом маневра до 70 градусов. Одновременно станция способна сканировать 10 объектов. Обстрел может вестись по 4 самым приоритетным целям. Также установка оснащена оптической системой телевизионного и матричного каналов. Это позволяет вести наблюдение за воздушным пространством при любых климатических условиях и радиопомехах. Вес установки составляет 35 тонн. В боевой комплектации – 4 ракеты.

Пуско-зарядная система 9А316 базируется на гусеничных шасси. При транспортировке она буксируется на колесном прицепе. Ее масса составляет 38 тонн. В комплектацию входит 8 пусковых ракет. В систему встроено самозарядное устройство.

Средства управления и контроля

Основополагающим в ЗРК является командный пункт с кодификацией 9С510. Он базируется на гусеничных шасси серии ГМ597. Транспортировка на дальние расстояния осуществляется тягачом КрАЗ на колесном полуприцепе. КП обслуживает до 60 единиц направлений. Максимальное количество исследуемых целей – до 36. В состав пункта входит 6 управляемых секций, время реакции которых варьируется в пределах 2 секунд. Вес 9С510 составляет 30 тонн при полной комплектации. В экипаж входят 6 человек.

Радиолокатор 9С36 оснащен поднимающейся на высоту 22 м антенной установкой, которая обеспечивает локализацию и идентификацию целей даже в условиях лесистой местности. РЛС основана на электронном сканере с фазированной решеткой. Станция перемещается на гусеничном шасси. Обнаружение целей возможно в диапазоне до 120 км. Стоит отметить радиус сопровождения – до 35 км. Одновременное слежение за 10 объектами при скорости ветра до 32 м/с. Вместимость экипажа – до 4 человек.

РЛС 9С18М1-3 представляет собой 3-координатную импульсно-когерентную установку обзора сантиметрового диапазона. Основана на электронном лучевом сканере вертикальной плоскости. РЛС предназначена для исследования воздушного пространства. Полученные данные моментально передаются по телекодовой линии в командный пункт для последующей обработки. Используется антенна с волноводной фазированной решеткой. Азимут обнаружения целей – 360 градусов при дальности в 160 км. Установка базируется на гусеничных шасси. Вес – 30 тонн.

Применение и возможности

Современные 9К317 способны производить интенсивные удары по беспилотным высокоскоростным боеголовкам сразу с нескольких направлений. Комплекс отвечает таким важным критериям, как мобильность, многофункциональность, огневая производительность, мгновенная реакция, вариативность атаки, автономность систем обнаружения и обороны.

Чаще всего ЗРК используется для защиты особо значимых объектов и мест локации войск. 9К317 способен решать широкий круг задач. Это делает его незаменимым при разведке или атаке врага с воздуха даже на предельно малых высотах.

В задачи ЗРК входит удержание вражеских целей на максимальной дистанции до охраняемых объектов, исключение помех, анализ риска, построение алгоритма возможной атаки и т.д.

Сравнение модернизаций

Версия «Бук М1» была принята на вооружение в 1982 году. ЗРК мог сбивать самолеты с точностью до 60%, крылатые ракеты класса ALCM – до 40%, вертолеты – до 30%. Вскоре появилась возможность перехвата баллистических боеголовок. В ходе доработки в 1993 года была внедрена установка 9М317. Долгое время аппараты М1 оставались недосягаемыми в международном военном пространстве.

Самая новая версия ЗРК «Бук М3» должна быть принята на вооружение только осенью 2015 года. После успеха модели М2 на международной арене российское правительство выделило круглую сумму на реализацию модернизированного проекта. Ожидается, что «Бук М3» сможет атаковать до 36 целей, пилотируемых на скорости в 3000 м/с. Дальность распознавания будет варьироваться до 70 км. Такие результаты станут возможны благодаря обновленной установке запуска 9М317М и усовершенствованной ГСН.

Экспортный выпуск

На вооружении РФ находится порядка 300 ЗРК модели М2. Большинство из них базируется на полигонах «Алкино» и «Капустин Яр».

Наибольшее количество экспортных «Бук М2Э» находится в расположении Сирии. В 2011 году местной армии из России было поставлено 19 комплексов.

У Венесуэлы на балансе 2 ЗРК. Сколько комплексов у Азербайджана, Украины и Ирака неизвестно.

fb.ru

Бук (зенитный ракетный комплекс) — это… Что такое Бук (зенитный ракетный комплекс)?

«Бук» (индекс ГРАУ — 9К37, по классификации МО США и НАТО — SA-11 Gadfly) и его модификации «Бук-М1» (9К37М и 9К37М1) — самоходный зенитно-ракетный комплекс, предназначенный для борьбы с маневрирующими аэродинамическими целями на малых и средних высотах (от 30 м до 14-18 км), в условиях интенсивного радиопротиводействия.

История создания

13 января 1972 года по правительственному постановлению СССР были начаты работы над новым зенитным ракетным комплексом 9К37 «Бук» на замену комплексу 2К12 «Куб». Головным разработчиком комплекса был назначен Научно-исследовательский институт приборостроения имени В. В. Тихомирова по руководством главного конструктора А. А. Растова. В 1972 году были начаты работы по созданию нового ЗРК 9К37 «Бук». Принять на вооружение комплекс планировалось в 1975 году, для ускорения работ, принятие на вооружение было решено разделить на два этапа. Первый этап предусматривал введение в состав комплекса 2К12 «Куб-М3» самоходной огневой установки 9А38 с ракетами 9М38 в каждую батарею. В таком виде в 1978 году на вооружение был принят ЗРК 2К12М4 «Куб-М4». Второй этап предполагал полное принятие всего комплекса в составе станции обнаружения 9С18, командного пункта 9С470, самоходной огневой установки 9А310, пуско-заряжающей установки 9А39 и ЗУР 9М38. Совместные испытания комплекса были начаты на полигоне Эмба в ноябре 1977 года и продолжались до марта 1979 года, после чего комплекс в полном составе был принят на вооружение^[2]^[3].

Состав комплекса 9К37 «Бук»

Организационно:

КП (ПБУ бригады из состава АСУ «Поляна-Д4»):
- 4 зрдн:
- 3 зрбатр:
- подразделение технического обеспечения и обслуживания.
- взвод связи

Модификации

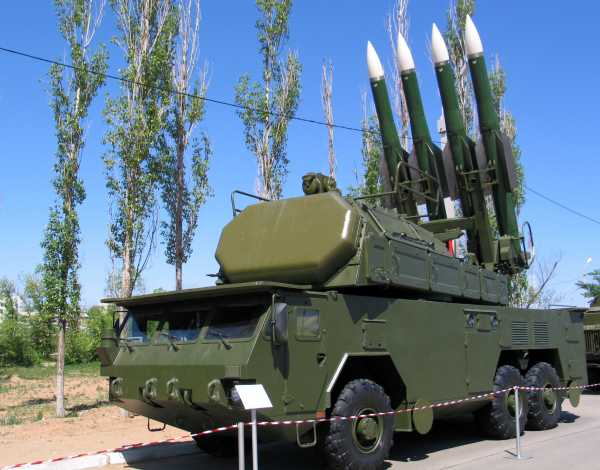

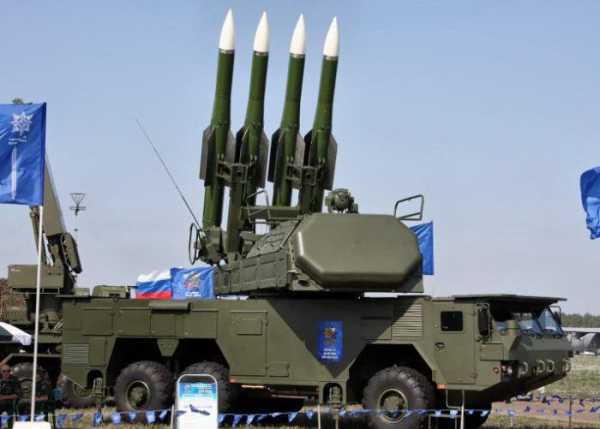

Колёсная ПУ ЗРК «Бук-М2» (на шасси МЗКТ-6922) на выставке военной техники посвящённой 65-летию полигона «Капустин Яр», г. Знаменск. Пуско-заряжающая установка 9А316 комплекса «Бук-М2» Самоходная огневая установка 9А317 комплекса «Бук-М2»

9К37М1 «Бук-М1»

Сразу после принятия ЗРК 9К37, по постановлению ЦК КПСС и Совета министров СССР в 1979 году были начаты работы по дальнейшей модернизации комплекса. Испытания модернизированного комплекса были проведены в 1982 году. По их результатам ЗРК «Бук-М1» был принят на вооружение. Анализ результатов испытаний показал, что по сравнению с базовым вариантом зона поражения была значительно увеличена, вероятность поражения крылатых ракет ALCM не менее 40%, вертолёты «ХьюКобра» сбиваются с вероятностью от 60 до 70%, зависшие вертолёты на дальностях от 3,5 до 10 км могут быть поражены с вероятностью от 30 до 40%. Введена возможность распознавания трёх классов целей: самолёта, вертолёта, баллистической ракеты. Внедрены технические и организационные мероприятия для эффективного противодействия противорадиолокационным ракетам. Все средства ЗРК «Бук-М1» имеют полную взаимозаменяемость с элементами комплекса базовой модификации. В 1983 году комплекс был принят на вооружение. За рубеж поставлялся под наименованием «Ганг»^[4].

9К317 «Бук-М2»

Основная статья: Бук-М2

С началом малой модернизации комплекса 9К37 развернулись работы над созданием глубоко модифицированного варианта, способного вести огонь по 24 целям. По сравнению с предыдущими модификациями зона поражения самолётов типа F-15 была увеличена до 50 км, вероятность поражения крылатых ракет ALCM на дальностях до 26 км — от 70 до 80%, вертолёты могли быть поражены с вероятностью от 70 до 80%. Максимальная скорость обстреливаемых целей 1100 м/с навстречу и 300—400 м/с вдогон. Комплекс может быть развёрнут за 5 минут, темп стрельбы составляет 4 секунды, а время реакции — 10 с. В 1988 году комплекс был принят на вооружение ПВО СВ. Из-за развала Советского Союза и тяжёлой экономической ситуации России серийное производство комплекса развёрнуто не было. Спустя 15 лет, документация на комплекс была доработана под современную элементную базу серийного производства. С 2008 года комплекс поступил в войска Российской Федерации^[3]^[5].

9К37М1-2 «Бук-М1-2»

В декабре 1992 года распоряжением Президента Российской Федерации были начаты работы над комплексом 9К37М1-2 «Бук-М1-2». Основной задачей модернизации было внедрение ЗУР 9М317 в уже существующие средства ЗРК 9К37М1 «Бук-М1». Доработка комплекса проводилась в период с 1993 по 1996 годы. В 1998 году ЗРК 9К37М1-2 «Бук-М1-2» был принят на вооружение Российской Федерации^[3]^[6].

9К40 «Бук-М2Э» («Урал»)

В 1990-е годы был разработан и прошёл совместные испытания вариант комплекса «Бук-М2Э». Все средства комплекса размещены на колёсных тягачах повышенной проходимости типа КрАЗ и полуприцепах «ЧМЗАП». На экспорт комплекс предлагается под наименованием «Урал»^[7]^[3]

9К317М «Бук-М3»

Основная статья: Бук-М3 (ЗРК)

Активно ведётся работа по созданию новых комплексов войсковой ПВО, в том числе перспективного ЗРК «Бук-М3».^[8]^[9] Зенитный дивизион «Бук-М3» будет иметь 36 целевых каналов.^[10] Ожидается, что «Бук-М3» будет способен поражать воздушные цели, летящие со скоростью до 3 км/с на дальностях от 2,5 до 70 км и высотах от 15 м до 35 км. Комплекс будет комплектоваться ракетой 9М317М с активной радиолокационной ГСН, имеющей более высокую скорость и выдерживающую большие боковые перегрузки, что позволяет атаковать высокоманевренные цели в условиях сильного радиопротиводействия, поражать все существующие аэродинамические цели, наземные и надводные цели, оперативно-тактические ракеты. Системы ЗРК «Бук-М3» построены на новой элементной базе.^[11]

3К90 М-22 «Ураган»

Морская версия комплекса «Бук» (по классификации НАТО — SA-N-7). Экспортная версия — «Штиль».

9К37МБ «Бук-МБ»

В мае 2005 года в Минске представлен Белорусский вариант модернизации комплекса ПВО средней дальности 9К37 «Бук» — ЗРК «Бук-МБ».^[12]

На вооружении

Россия — 350 ЗРК «Бук» (модификации не уточняются), по состоянию на 2010 год^[13]. Основной производитель и разработчик этого ЗРК.
Белоруссия — 12 батарей^[14], по состоянию на 2010 год^[15].
Венесуэла — контракт на поставку 1 комплекса 9К40 «Бук-М2Э» заключён с Россией в 2009 году. Поставки ожидаются в 2012 году^[16].
Грузия — 1^[17]-2 дивизиона ЗРК «Бук-М1», по состоянию на 2010 год^[18]
Египет — в 2005 году заключён контракт на поставку ПУ ЗРК «Бук-М1-2»^[19], состояние поставки неизвестно.
Кипр^[20]
Сербия — незначительное количество^[14]
Сирия — 20 ЗРК «Бук-М1-2»^[20], по состоянию на 2010 год^[21]. 8 комплексов 9К40 «Бук-М2Э» поставлены из России в 2011 году^[16].
Украина:
Финляндия — 3 дивизиона (18 СОУ и ПЗУ, 288 ЗУР 9М38) ЗРК «Бук-М1»^[14], поставленных в 1997 году в счет погашения госдолга СССР^[24]. В 2008 году Финляндия приняла решение отказаться от эксплуатации зенитных ракетных комплексов «Бук-М1», которые несли боевое дежурство по охране Хельсинки. Решение принято в связи с тем, что системы управления ЗРК подвержены дешифрованию.^[25] В качестве замены планировалась закупка, начиная с 2009 года, норвежско-американских ЗРК NASAMS с ракетой AIM-120 AMRAAM на сумму около 458 млн долл.^[26] По состоянию на 2010 год стоят на вооружении и используются под обозначением ITO 96.^[27]

Ранее стоял на вооружении

Потенциальные операторы

Мьянма — по состоянию на 2007 год велись переговоры с «Рособоронэкспортом» о поставке ЗРК «Бук-М1-2».^[28]
Саудовская Аравия — по состоянию на 2007 год сообщалось о возможности заключения в 2008 году контракта на поставку ЗРК на сумму в 500 млн долл.^[29]

Боевое применение

Примечания

↑ SA-11 Gadfly (9K37 Buk-1M) (англ.) OnWar.com
↑ Василий Н.Я., Гуринович А.Л., Зенитные ракетные комплексы, стр. 236, 237
↑ ¹ ² ³ ⁴ Оружие «Старта». 60 лет трудовой и боевой славы, стр. 49—53
↑ Василий Н.Я., Гуринович А.Л., Зенитные ракетные комплексы, стр. 247, 248
↑ Зенитный ракетный комплекс средней дальности 9К317 «Бук-М2». Ракетная техника. Архивировано из первоисточника 18 мая 2012. Проверено 28 января 2012.
↑ Зенитный ракетный комплекс Бук-М1-2 (Урал). Ракетная техника. Архивировано из первоисточника 2 июня 2012. Проверено 13 февраля 2012.
↑ А.В. Карпенко, Многоканальный зенитный ракетный комплекс «Урал», стр. 25—27
↑ Новейшие комплексы ПВО «Тор-М2» и «Бук-М3» будут приняты на вооружение ВС РФ в 2008—2099 годах Роспром, ИТАР-ТАСС, 21 сентября 2007
↑ НИИП им. В. В. Тихомирова Жуковские вести, 16 марта 2008
↑ Саид Аминов. Год ПВО. Итоги 2007 года Вестник ПВО
↑ Облик армии XXI века, «Национальная оборона» № 5 май 2009
↑ Зенитный ракетный комплекс «Бук-МБ» на сайте «Вестник ПВО»
↑ The Military Balance 2010. — P. 223.
↑ ¹ ² ³ Tikhomirov Instrument Research Institute 9K37 Buk (SA-11 «Gadfly») low to high-altitude surface-to-air missile system. Jane’s Information Group (20 марта 2008). Архивировано из первоисточника 11 февраля 2012. Проверено 4 августа 2008.
↑ The Military Balance 2010. — P. 178.
↑ ¹ ² Stockholm Internation Peace Research Institute — Arms Transfers Database
↑ UN Register of Conventional Arms 2007
↑ The Military Balance 2010. — P. 184.
↑ Реутов А. Президент Египта скрепит дружбу с Россией сыном (рус.) // Газета «Коммерсантъ». — 2006. — № 206 (3537). — С. 9.
↑ ¹ ² М. Барабанов: Зенитные ракетные системы: ситуация на мировом рынке Информационно — новостная система «Ракетная техника» БГТУ
↑ The Military Balance 2010. — P. 272.
↑ The Military Balance 2010. — P. 196.
↑ The Military Balance 2010. — P. 197.
↑ ЗРК ПВО сухопутных войск фронтового и армейского звена
↑ Финляндия откажется от российских зенитных комплексов «Бук-М1» 07 марта 2008
↑ The Military Balance 2010. — P. 208.
↑ The Military Balance 2010. — P. 182.
↑ Почему Россия хранит молчание по ситуации в Мьянме (рус.) = Why Russia’s mum on Myanmar // Asia Times Online. — Гонконг, 2007.
↑ Павел Гагарин. Лучшие инвестиционные идеи в российской «оборонке» — 2008. Итоги российского оружейного экспорта за 2007 год (PDF). Унисон Капитал (2007). — Аналитический отчёт. Архивировано из первоисточника 11 февраля 2012. Проверено 28 ноября 2010.
↑ В. Потапов, Действия соединений, частей и подразделений СВ при проведении специальной операции по разоружению НВФ в 1994-96 гг. на территории Чеченской республики.
↑ Генштаб РФ: четыре самолета ВВС РФ сбили украинские ЗРК

Литература

Глава 3. Оружие «Старта». 60 лет трудовой и боевой славы // Старт в будущее. — Екатеринбург: ООО ИД «Пакрус», 2009. — ISBN 978-5-901214-95-4
Василий Н. Я., Гуринович А. Л. Самоходные зенитные ракетные комплексы // Зенитные ракетные комплексы. — Справочное издание. — Минск: Белорусский дом печати, 2001. — С. 244,247. — 461 с. — 11 000 экз.
Карпенко А. В. Многоканальный зенитный ракетный комплекс «Урал» // Карпенко А. В. Бастион : Военно-технический сборник. — Санкт-Петербург, 1997. — № 1. — С. 25—27.

Ссылки

Советские и российские комплексы ПРО, ЗРК, ЗСУ, ЗО и ПЗРК

Комплексы ПРО

А-35 «Алдан» • А-135 «Амур» • А-235

ЗУ ВВС и ПВО

Ближнего действия (до 10 км)
Малой дальности (от 10 до 50 км)	С-25 «Беркут» • С-75 «Двина» • С-125 «Нева»/«Печора»
Средней дальности (от 50 до 200 км)
Дальнего действия (> 200 км)

ЗУ
сухопутных
войск РФ

Ближнего действия (до 15 км)
Малой дальности (от 15 до 30 км)
Средней дальности (от 30 до 100 км)	2К11 «Круг» • 9К37 «Бук» • 9K37M1 «Бук-М1» • 9K37M1-2 «Бук-М1-2» • 9K40 «Урал» • 9K37M2 «Бук-М2» • «Бук-М3»
Дальнего действия (> 100 км)

ЗУ ВМФ РФ

Командные пункты,
средства управления,
разное

Войск ПВО	5Н83С (Командный пункт ЗРК)
Сухопутных войск
Военно-морского Флота

^* — производились только на экспорт. Курсивом выделены перспективные, опытные или не пошедшие в серийное производство образцы

test.academic.ru

Зенитный ракетный комплекс Бук

В комплексе принят комбинированный метод наведения ракеты — инерциальное наведение с радиокоррекцией на начальном участке наведения и полуактивное самонаведение на конечном участке наведения.

ЗРК «Бук-М1-2» имеет в своем составе боевые средства, средства технического обеспечения и учебно-тренировочные средства.

В состав боевых средств входят:

— командный пункт (КП) 9С470М1-2;

— радиолокационная станция обнаружения цели (СОЦ) 9С18М1-1;

— до шести самоходных огневых установок (СОУ) 9АЗ10М1-2;

— до шести пускозаряжающих установок (ПЗУ) 9А39М1;

— зенитные управляемые ракеты (ЗУР)9М317.

В состав технических средств обеспечения входят:

— машина технического обслуживания (МТО) 9В881М1-2 с автоприцепом ЗИП 9Т456;

— мастерская технического обслуживания (МТО) АГЗ-М1;

— машины (мастерские) ремонта и технического обслуживания (МРТО): МРТО-1 9В883М1; МРТО-2 9В884М1; МРТО-3 9В894М1;

— транспортная машина (ТМ) 9Т243 с комплектом технологического оборудования (КТО) 9Т3184;

— автоматизированная контрольно-испытательная подвижная станция (АКИПС) 9В95М1;

— машина (мастерская) ремонта ракет 9Т458;

— унифицированная компрессорная станция УКС-400В;

— подвижная электростанция ПЭС-100-Т/400-АКР1.

К учебно-тренировочным средствам относятся:

— учебно-действующая ракета 9М317УД;

— учебно-разрезная ракета 9М317УР.

Командный пункт 9С470М1-2 предназначен для автоматизированного управления по телекодовым (радио или проводным) каналам связи боевыми действиями ЗРК и работает совместно с одной СОЦ 9С18М1-1, шестью СОУ 9А310М1-2 и обеспечивает взаимную работу с вышестоящим КП автоматизированного управления боевыми действиями ЗРК «Бук-М1-2».

Аппаратура КП, состоящая из цифровой вычислительной системы, средств отображения информации, оперативно-командной связи и передачи данных и других вспомогательных систем, позволяет оптимизировать процесс управления ЗРК, автоматически назначать режимы работы, обеспечивать обработку до 75 радиолокационных отметок, осуществлять автоматическое сопровождение до 15 трасс наиболее опасных целей, решать задачи целераспределения и целеуказания, обеспечивать комплексные режимы парной работы СОУ («Регламентация излучения», «Чужой подсвет», «Триангуляция», «Координатная поддержка», «Пусковая установка»), которые используются в условиях применения противником противорадиолокационных ракет сильного радиопротиводействия и при выходе из строя РЛС одной из СОУ, а также вести документирование процессов боевой работы, осуществлять контроль функционирования боевых средств комплекса и имитацию воздушной обстановки для проведения тренировок расчета КП.

СОЦ 9С18М1-1 предназначена для обнаружения, опознавания государственной принадлежности целей и передачи информации о воздушной обстановке в виде отметок от целей и пеленгов на постановщики помех на КП 9С470М1-2 ЗРК «Бук-М1-2» и другие пункты управления войск ПВО.

СОЦ представляет собой трехкоординатную РЛС сантиметрового диапазона волн, построенную на базе волноводной решетки с электронным сканированием луча диаграммы направленности по углу места и механическим вращением антенны по азимуту. Индикаторная дальность СОЦ -160 км.

В СОЦ реализованы две возможности обзора пространства:

— «регулярный» — в режиме противосамолетной обороны;

— «секторный» — в режиме противоракетной обороны.

Основным элементом ЗРК является СОУ 9А310М1-2. По своему функциональному предназначению она представляет собой радиолокационную станцию обнаружения, сопровождения цели, подсвета цели и ракеты с наземным радиолокационным запросчиком, телевизионным оптическим визиром цели и пусковую установку с четырьмя ЗУР, совмещенные в единое изделие с управлением через цифровую вычислительную систему.

СОУ обеспечивает решение следующих задач:

— прием целеуказания и сигналов управления от ПБУ 9С470М1-2;

— обнаружение, опознавание государственной принадлежности, захват и сопровождение цели, распознавание класса воздушной, надводной или наземной целей, подсвет их и ракет;

— определение координат сопровождаемых целей, выработку полетного задания на ракеты и решение других предстартовых задач;

— наведение пускового устройства в направлении упрежденной точки встречи ракеты с целью;

— выдачу целеуказания на радиолокационную головку самонаведения ЗУР;

— пуск ракет;

— выработку команд радиокоррекции и передачу их на летящие ракеты;

— передачу на ПЗУ 9А39М1 сигналов, необходимых для наведения пускового устройства ПЗУ в направлении упрежденной точки, наведение радиолокационной головки самонаведения ЗУР на цель и её пуск;

— передачу на КП информации о сопровождаемой цели и о процессе боевой работы;

— тренировку боевого расчета.

СОУ может выполнять эти задачи как в составе ЗРК при целеуказании с КП, так и автономно в секторе ответственности. При этом пуск ракет может производиться как непосредственно с СОУ, так и с пускового устройства ПЗУ.

Пускозаряжающая установка 9А39М1 предназначена для:

— транспортирования и хранения ЗУР, при этом четыре ракеты находятся на направляющих пусковой установки и готовы к пуску, а четыре боеготовых раке ты — на транспортных опорах;

— заряжания СОУ и самозаряжания ракетами, находящимися на транспортных опорах основания, транспортной машине, грунтовых ложементах или контейнерах;

— контроля исправности ПЗУ и ЗУР как по команде с СОУ, так и автономно;

— предстартовой подготовки и поочередного пуска ЗУР по данным СОУ.

Для решения этих задач в состав ПЗУ входят пусковое устройство на четыре ракеты с электрогидравлическим силовым следящим приводом и аппаратурой стартовой автоматики, четыре транспортные опоры для хранения ракет, аналоговая вычислительная машина, грузоподъемный агрегат (до 1000 кг) и другая аппаратура.

ЗУР 9М317 предназначены для поражения всего класса аэродинамических целей, тактических баллистических ракет, элементов высокоточного оружия, радиолокационно-контрастных надводных и наземных целей. Ракета выполнена по нормальной аэродинамической схеме с крылом малого удлинения трапециевидной формы с одноступенчатым двухрежимным твердотопливным реактивным двигателем.

Наведение ракеты на цель производится в системе полуактивного самонаведения по методу пропорциональной навигации.

Для повышения точности наведения на начальном этапе организовано псевдоинерциальное управление по линии радиокоррекции — полетное задание в бортовом вычислителе ЗУР корректируется в зависимости от изменения характеристик движения обстреливаемой цели радиокомандами, передаваемыми в сигналах подсвета цели и ракеты.

Ракета подается потребителю полностью собранной и снаряженной. Нормальная эксплуатация и боевое применение ракет обеспечиваются в любое время года и суток в различных погодных и климатических условиях в течение десяти лет.

Основным тактическим подразделением ЗРК «Бук-M1-2», способным самостоятельно выполнять боевые задачи, является отдельный зенитный ракетный полк (озрп) или зенитный ракетный дивизион (зрдн).

В состав озрп (зрдн) входят командный пункт 9С470М1-2, СОЦ 9С18М1-1, средства связи, три зенитные ракетные батареи (две СОУ 9А310М1-2 и одна-две ПЗУ 9А39М1 в каждой), техническая батарея и подразделение обслуживания и ремонта.

Зенитный ракетный дивизион (полк), вооруженный ЗРК «Бук-М1-2», может выполнять задачи противовоздушной обороны войсковых соединений и частей во всех видах боевых действий и наиболее важных объектов (территорий) войск и страны, обстреливая одновременно до шести аэродинамических целей или до шести баллистических ракет с дальностью старта до 140 км, или вести огонь по шести надводным или наземным целям. При этом дивизион (полк), как модуль тактической ПРО, обеспечивает прикрытие площади около 800 — 1200 км2.

На КП зенитной ракетной бригады используется комплекс средств автоматизации «Поляна-Д4М1».

Зенитный ракетный комплекс «Бук» в варианте «Бук-1» в составе СОУ 9А38 и ЗУР 9М38 был принят на вооружение войск ПВО СВ в 1978 году.

ЗРК «Бук» и его модификации находятся на вооружении ВС Российской Федерации, стран СНГ и поставлены в ряд стран дальнего зарубежья.

В дополнение к штатной комплектации ЗРК «Бук-M1-2» российская промышленность имеет возможность:

— поставлять специальные асфальтоходные башмаки для гусеничных лент боевых средств комплекса, обеспечивающих передвижение ЗРК по дорогам с асфальтовым покрытием;

— поставить систему объективного контроля (СОК) действия боевых средств ЗРК путем регистрации, запоминания, хранения и воспроизведения информации обмена СОУ-ЗУР-ПЗУ.

Основные характеристики:

	«Бук»	«Бук-М1»	«Бук-М1-2»
Типы поражаемых целей	самолеты	самолеты, вертолеты, крылатые ракеты	самолеты, вертолеты, крылатые ракеты, ТБР типа «Ланс», ПРЛР типа «Харм», надводные и наземные цели
Зона поражения аэродинамических целей, км:
по дальности	3,5-25-30	3,0-35	3-42
по высоте	0,025-20	0,015-22	0,015-25
по курсовому параметру	18	22	25
Зона поражения тактических баллистических ракет типа «Ланс-2», км:
дальняя граница	—	—	20
максимальная высота	—	—	16
параметр	—	—	12
Дальность стрельбы по надводным целям, км	—	—	3-18-25
Дальность стрельбы по наземным целям, км	—	—	3-12
Максимальная скорость поражаемых целей, м/с	800	800	1200
Количество одновременно обстреливаемых целей одним ЗРК	до 6	до 6	до 6
Вероятность поражения одной ракетой:
аэродинамических целей	0,7-0,9	0,7-0,9	0,7-0,9
тактических баллистических ракет	—	—	0,5-0,7
противорадиолокационных ракет типа «Харм»	—	—	0,6-0,8
крылатых ракет	не ниже 0,4	не ниже 0,4	0,6-0,8
вертолетов	0,3-0,7	0,3-0,7	0,7-0,8
Время реакции, с	15-18	15-18	15-18
Время развертывания, мин.	5	5	5
Время перехода из дежурного режима в боевой, с	20	20	20
Время заряжания СОУ, мин.	12	12	12

militaryarticle.ru

Бук (зенитный ракетный комплекс) — Википедия

«Бук» (индекс ГРАУ — 9К37, по кодификации МО США и НАТО — SA-11 Gadfly (англ. овод) и его модификации — самоходный зенитный ракетный комплекс, предназначенный для борьбы с маневрирующими аэродинамическими целями на малых и средних высотах (от 30 м до 14—18 км) в условиях интенсивного радиопротиводействия.

История создания[править]

13 января 1972 года по правительственному постановлению СССР были начаты работы над новым зенитным ракетным комплексом 9К37 «Бук» на замену комплексу 2К12 «Куб». Головным разработчиком комплекса был назначен Научно-исследовательский институт приборостроения имени В. В. Тихомирова под руководством главного конструктора А. А. Растова. В 1972 году были начаты работы по созданию нового ЗРК 9К37 «Бук».
Принять на вооружение комплекс планировалось в 1975 году, для ускорения работ, принятие на вооружение было решено разделить на два этапа. Первый этап предусматривал введение в состав комплекса 2К12 «Куб-М3» самоходной огневой установки 9А38 с ракетами 9М38 в каждую батарею. В таком виде в 1978 году на вооружение был принят ЗРК 2К12М4 «Куб-М4».
Второй этап предполагал полное принятие всего комплекса в составе станции обнаружения 9С18, командного пункта 9С470, самоходной огневой установки 9А310, пуско-заряжающей установки 9А39 и ЗУР 9М38. Совместные испытания комплекса были начаты на полигоне Эмба в ноябре 1977 года и продолжались до марта 1979 года, после чего комплекс в полном составе был принят на вооружение^[2]^[3].

Состав комплекса 9К37 «Бук»[править]

Организационно:

Состав комплекса 9К37 «Бук-М1»[править]

Состав комплекса 9К37 «Бук-М1-2»[править]

Состав комплекса 9К37 «Бук-М2»[править]

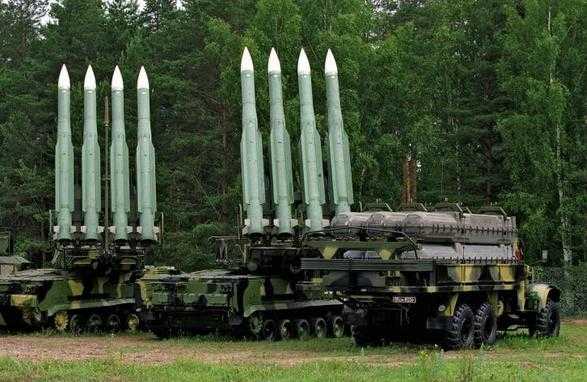

Пуско-заряжающая установка 9А316 комплекса «Бук-М2»

Самоходная огневая установка 9А317 комплекса «Бук-М2»

9К37М1 «Бук-М1»[править]

Сразу после принятия ЗРК 9К37, по постановлению ЦК КПСС и Совета министров СССР в 1979 году были начаты работы по дальнейшей модернизации комплекса. Испытания модернизированного комплекса были проведены в 1982 году. По их результатам ЗРК «Бук-М1» был принят на вооружение. Анализ результатов испытаний показал, что по сравнению с базовым вариантом зона поражения была значительно увеличена, вероятность поражения крылатых ракет ALCM не менее 40 %, вертолёты «ХьюКобра» сбиваются с вероятностью от 60 до 70 %, зависшие вертолёты на дальностях от 3,5 до 10 км могут быть поражены с вероятностью от 30 до 40 %. Введена возможность распознавания трёх классов целей: самолёта, вертолёта, баллистической ракеты. Внедрены технические и организационные мероприятия для эффективного противодействия противорадиолокационным ракетам. Все средства ЗРК «Бук-М1» имеют полную взаимозаменяемость с элементами комплекса базовой модификации. В 1983 году комплекс был принят на вооружение. За рубеж поставлялся под наименованием «Ганг»^[4].

9К37М1-2 «Бук-М1-2»[править]

9К317 «Бук-М2»[править]

С началом малой модернизации комплекса 9К37 развернулись работы над созданием глубоко модифицированного варианта, способного вести огонь по 24 целям. По сравнению с предыдущими модификациями зона поражения самолётов типа F-15 была увеличена до 50 км, вероятность поражения крылатых ракет ALCM на дальностях до 26 км — от 70 до 80 %, вертолёты могли быть поражены с вероятностью от 70 до 80 %. Максимальная скорость обстреливаемых целей 1100 м/с навстречу и 300—400 м/с вдогон. Комплекс может быть развёрнут за 5 минут, темп стрельбы составляет 4 секунды, а время реакции — 10 с. В 1988 году комплекс был принят на вооружение ПВО СВ. Из-за распада СССР и тяжёлой экономической ситуации в России серийное производство комплекса развёрнуто не было. Спустя 15 лет, документация на комплекс была доработана под современную элементную базу серийного производства. С 2008 года комплекс поступил в войска Российской Федерации^[3]^[6].

В 1990-е годы был разработан и прошёл совместные испытания вариант комплекса «Бук-М2Э»-«Урал», предназначенный для войск ПВО. Все средства комплекса размещены на колёсных тягачах повышенной проходимости типа КрАЗ и полуприцепах «ЧМЗАП»^[3]^[3]^[7].

«Бук-М2Э» в состоянии эффективно уничтожать цели, обладающие эффективной площадью рассеяния (ЭПР) на уровне до 0,05 м² с вероятностью поражения на уровне 0,6-0,7, время на смену позиции после развёртывания (5 минут), составляет всего 20 секунд^[8]

ЗРК «Бук-М2» обеспечивают возможность поражения тактических баллистических ракет противника с дальностью пуска до 150–200 километров.^[9].

9К317М «Бук-М3»[править]

Комплекс на новой элементной базе с прежней модернизированной ракетой и значительно повышенными возможностями.

Принятие на вооружение «Бук-М3» планируется до конца 2015 года.^[10]

9К317ЭК «Бук-М2ЭК»[править]

Экспортный вариант комплекса «Бук-М2», размещённый на колёсном тягаче МЗКТ-69221.

3К90 М-22 «Ураган»[править]

Морская версия комплекса «Бук» (по классификации НАТО — SA-N-7). Экспортная версия — «Штиль».

9К37МБ «Бук-МБ»[править]

В мае 2005 года в Минске представлен Белорусский вариант модернизации комплекса ПВО средней дальности 9К37 «Бук» — ЗРК «Бук-МБ».^[11]

На военном параде в Баку 26 июня 2013 года в честь 95-летия вооруженных сил Азербайджанской Республики были продемонстрированы закупленные у Белоруссии средства модернизированного ЗРК «Бук-МБ», в частности 6 СОУ 9А310МБ, 3 ПЗУ 9А39МБ, пункт боевого управления 9С470МБ и радиолокационная станция 80К6М. В частности, средства комплекса были доработаны для использования новой ЗУР 9М317, которые производятся в России на ОАО «Долгопрудненское научно-производственное предприятие». Кроме того, штатная РЛС ЗРК «Бук-М1» 9С18М1 была заменена на мобильную трёхкоординатную РЛС кругового обзора 80К6М на колёсном шасси МЗКТ «Волат», совместной белорусско-украинской разработки.^[12]

Машины на базе «Бук»[править]

На базе шасси разработана система уничтожения беспилотных аппаратов и высокоточных боеприпасов путём атаки СВЧ излучением с целью разрушения их электронных компонентов. Эффективная дальность более 10 км. Система обеспечивает новый уровень обороны. Не имеет мировых аналогов.^[13]

Сравнительная таблица ТТХ ЗРК «Бук» различных модификаций
	9К37 «Бук»^[14]	9К37М1 «Бук-М1»^[14]	9К37М1-2 «Бук-М1-2»^[14]^[15]	9К317 «Бук-М2»^[16]	9К317Э «Бук-М2Э»^[17]	9К317М «Бук-М3»^[18]
Начало серийного производства	1979	1983	1998	2008	Экспортный	планируется с 2016
Зона поражения по дальности, км
— самолётов типа F-15	3,5..25—30	3..32—35	3..45	3..50	3..40—45	2,5..70
— ТБР типа MGM-52 «Ланс»	—	—	до 20	15..20	до 20
— ПРР типа AGM-88 HARM	—	—	до 20	до 20	15..20
— КР типа AGM-86	20..25	20..25	20..26	20..26
— надводных целей типа Эсминец	—	—	3..25	3..25
Зона поражения по высоте, км
— самолётов типа F-15	0,015..25	0,015..22	0,015..25	0,01..25	0,015..22—25	0,015..35
— ТБР типа MGM-52 «Ланс»	—	—	2..16	2..16
— ПРР типа AGM-88 HARM	—	—	0,1..15	0,1..15	0,1..15
Количество одновременно обстреливаемых целей	18	18	22	24	24	36*
Вероятность поражения цели одной ЗУР
— истребителя	0,8..0,9	0,8..0,95	0,9..0,95	0,9..0,95	0,9..0,95	0,9999
— вертолёта	0,3..0,6	0,3..0,6	0,3..0,6	0,7..0,8	0,3..0,4
— крылатой ракеты	0,25..0,5	0,4..0,6	0,5..0,7	0,7..0,8	0,7..0,8
Максимальная скорость поражаемых целей, м/с	800	800	1100	1100	1100	3000

Россия Россия
Белоруссия Белоруссия — 12 батарей^[23], по состоянию на 2016 год^[24].
Азербайджан Азербайджан — 1 ЗРК 9К317 или 9К37МБ и 100 ЗУР 9М317 поставлены в 2013 году^[25]
Венесуэла Венесуэла — 3 комплекса 9К317ЭК «Бук-М2ЭК» и 60 ЗУР 9М317 поставлены из России 2013 году^[25].
Грузия Грузия — 1—2 дивизиона ЗРК «Бук-М1», по состоянию на 2016 год^[26]
Египет Египет — 1 ЗРК 9К37М1-2 «Бук-М1-2» и 100 ЗУР 9М317 поставлены в 2007 году из России^[25], ещё один ЗРК 9К317 «Бук-М2» поставлен (или модернизирован из ранее поставленного ЗРК «Бук-М1-2») из России в 2014 году^[25].
Кипр Кипр^[27]
Сирия Сирия — от 6 до 20 ЗРК «Бук-М1» и «Бук-М2» с ЗУР 9М317^[27] по различным данным. По данным The Military Balance по состоянию на 2013 год в Сирии имелось 20 единиц ЗРК «Бук»^[28]. По информации Центра анализа мировой торговли оружием — только 18 комплексов «Бук-М2Э» были поставлены из России в 2008 году^[29]. По данным Стокгольмского института исследования проблем мира контрактом между Россией и Сирией всего предусматривалось поставить 8 комплексов «Бук-М2Э» и 160 ЗУР 9М317, которые были переданы сирийской стороне в период с 2010 по 2013 годы^[25].
Украина Украина — 72 ЗРК «Бук-М1», по состоянию на 2016 год^[30].
Финляндия Финляндия — 3 дивизиона (18 СОУ и ПЗУ, 288 ЗУР 9М38) ЗРК «Бук-М1»^[23], поставленных в 1997 году в счет погашения госдолга СССР^[31]. В 2008 году Финляндия приняла решение отказаться от эксплуатации зенитных ракетных комплексов «Бук-М1», которые несли боевое дежурство по охране Хельсинки. Решение принято в связи с тем, что системы управления ЗРК подвержены дешифрованию.^[32] В качестве замены планировалась закупка, начиная с 2009 года, норвежско-американских ЗРК NASAMS с ракетой AIM-120 AMRAAM на сумму около 458 млн долл.^[33] По состоянию на 2016 год стоят на вооружении и используются под обозначением ITO 96.^[34]

Ранее стоял на вооружении[править]

СССР СССР — 300 пусковых установок 9А310 и пускозаряжающих установок 9А39 по состоянию на 1991 год^[35], перешли к образовавшимся после распада государствам

Потенциальные операторы[править]

Мьянма Мьянма — по состоянию на 2007 год велись переговоры с «Рособоронэкспортом» о поставке ЗРК «Бук-М1-2».^[36]
Саудовская Аравия Саудовская Аравия — по состоянию на 2007 год сообщалось о возможности заключения в 2008 году контракта на поставку ЗРК на сумму в 500 млн долл.^[37]
КНДР КНДР — Возможно наличие некоторого количества SA-17 Gadfly, по состоянию на 2013 год.^[38]^[39]^[40]

Боевое применение[править]

↑ SA-11 Gadfly (9K37 Buk-1M) (англ.) OnWar.com
↑ Василий Н. Я., Гуринович А. Л., Зенитные ракетные комплексы, стр. 236, 237
↑ ^3,0^3,1^3,2^3,3^3,4 Оружие «Старта». 60 лет трудовой и боевой славы, стр. 49—53
↑ Василий Н. Я., Гуринович А. Л., Зенитные ракетные комплексы, стр. 247, 248
↑ Зенитный ракетный комплекс Бук-М1-2 (Урал). Ракетная техника. Проверено 13 февраля 2012. Архивировано из первоисточника 2 июня 2012.
↑ Зенитный ракетный комплекс средней дальности 9К317 «Бук-М2». Ракетная техника. Проверено 28 января 2012. Архивировано из первоисточника 18 мая 2012.
↑ А. В. Карпенко, Многоканальный зенитный ракетный комплекс «Урал», стр. 25—27
↑ Комплексы ПВО «БУК-М2Э» и «Тунгуска-М1» – вне конкуренции « « Военно-патриотический сайт «Отвага» Военно-патриотический сайт «Отвага»
↑ ПВО Сухопутных войск оснащают современными зенитными ракетными комплексами : Министерство обороны Российской Федерации
↑ Российские военные вновь пообещали принять на вооружение «Бук-М3»: Оружие: Силовые структуры: Lenta.ru
↑ Зенитный ракетный комплекс «Бук-МБ» на сайте «Вестник ПВО»
↑ Белорусский «Бук-МБ» на военном параде в Баку, Военно-политическое обозрение, 26.06.2013
↑ Ростех :: Новости :: Специалисты ОПК продемонстрируют «СВЧ-пушку»
↑ ^14,0^14,1^14,2 Василий Н. Я., Гуринович А. Л., Зенитные ракетные комплексы, стр. 251
↑ Зенитный ракетный комплекс «Бук-М1-2» (рус.). НИИ приборостроения имени Тихомирова. Проверено 28 января 2012. Архивировано из первоисточника 24 мая 2013.
↑ Зенитный ракетный комплекс средней дальности 9К317 «Бук-М2» (рус.). Ракетная техника. Проверено 22 мая 2013. Архивировано из первоисточника 18 мая 2012.
↑ Многоцелевой зенитный ракетный комплекс средней дальности «БУК-М2Э» (рус.). НИИ приборостроения имени Тихомирова. Проверено 22 мая 2013. Архивировано из первоисточника 24 мая 2013.
↑ Дальность «Бук-М3» достигла 70 км, по ряду параметров он превзошел С-300. ИТАР-ТАСС (20 мая 2015). Проверено 20 мая 2015.
↑ The Military Balance 2016. — P. 190.
↑ The Military Balance 2016. — P. 195.
↑ The Military Balance 2016. — P. 199.
↑ The Military Balance 2016. — P. 197.
↑ ^23,0^23,1 Tikhomirov Instrument Research Institute 9K37 Buk (SA-11 «Gadfly») low to high-altitude surface-to-air missile system. Jane’s Information Group (20 марта 2008). Проверено 4 августа 2008. Архивировано из первоисточника 11 февраля 2012.
↑ The Military Balance 2016. — P. 183.
↑ ^25,0^25,1^25,2^25,3^25,4 Stockholm International Peace Research Institute — Arms Transfers Database
↑ The Military Balance 2016. — P. 184.
↑ ^27,0^27,1 М. Барабанов: Зенитные ракетные системы: ситуация на мировом рынке Информационно — новостная система «Ракетная техника» БГТУ
↑ The Military Balance 2013. — P. 404.
↑ Чем будет воевать Сирия в случае агрессии стран западной коалиции?. Центр анализа мировой торговли оружием (29 августа 2013). Проверено 1 февраля 2014.
↑ The Military Balance 2016. — P. 206.
↑ ЗРК ПВО сухопутных войск фронтового и армейского звена
↑ Финляндия откажется от российских зенитных комплексов «Бук-М1» 07 марта 2008
↑ The Military Balance 2010. — P. 208.
↑ The Military Balance 2016. — P. 93.
↑ Ленский А. Г., Цыбин М. М. Советские сухопутные войска в последний год Союза ССР. — С.-Пб.: B&K, 2001. — С. 38. — 294 с. — ISBN 5-93414-063-9.
↑ Почему Россия хранит молчание по ситуации в Мьянме (рус.) = Why Russia’s mum on Myanmar // Asia Times Online. — Гонконг, 2007.
↑ Павел Гагарин. Лучшие инвестиционные идеи в российской «оборонке» — 2008. Итоги российского оружейного экспорта за 2007 год (PDF). Унисон Капитал (2007). — Аналитический отчёт. Проверено 28 ноября 2010. Архивировано из первоисточника 11 февраля 2012.
↑ Foreighnpolicy.com:What do North Korea’s air defenses look like?
↑ 4/2/13 FP Situation Report: By Gordon Lubold
↑ Армия Ким Чен Ира, Анатолий Цыганок. ПОЛИТ.РУ, 16 October 2006
↑ Жирохов, М. Авиация в абхазском конфликте. Авиационная энциклопедия «Уголок неба», 21.01.2005. (Проверено 19 декабря 2014)
↑ Летчики, погибшие в результате боевых действий на территории Абхазии и Осетии. Авиация в локальных конфликтах. (Проверено 19 декабря 2014)
↑ Потапов, В. Действия соединений, частей и подразделений СВ при проведении специальной операции по разоружению НВФ в 1994-96 гг. на территории Чеченской республики.
↑ Генштаб РФ: четыре самолёта ВВС РФ сбили украинские ЗРК. Газета.ру, 20.08.2008. (Проверено 19 декабря 2014)
↑ «АЛМАЗ-АНТЕЙ» О КРУШЕНИИ «БОИНГА» / ТАСС
↑ Нидерландская комиссия назвала причину гибели «Боинга» на Украине
↑ Нидерландский Совет по безопасности. Крушение рейса Mh27 (рус.) 20 (13 октября 2015). Проверено 13 октября 2015. (брошюра на основе отчётов расследования) — «Крушение Боинга 777—200 Малазийских Авиалиний было вызвано взрывом боевой части типа 9N314M, установленной на ракете серии 9М38, выпущенной зенитно-ракетным комплексом „Бук“»

Глава 3. Оружие «Старта». 60 лет трудовой и боевой славы // Старт в будущее. — Екатеринбург: ООО ИД «Пакрус», 2009. — ISBN 978-5-901214-95-4.
Василий Н. Я., Гуринович А. Л. Самоходные зенитные ракетные комплексы // Зенитные ракетные комплексы. — Справочное издание. — Минск: Белорусский дом печати, 2001. — С. 244,247. — 461 с. — 11 000 экз.
Карпенко А. В. Многоканальный зенитный ракетный комплекс «Урал» // Карпенко А. В. Бастион : Военно-технический сборник. — Санкт-Петербург, 1997. —. —.

Советские и российские комплексы ПРО, ЗРК, ЗСУ, ЗО и ПЗРК

Комплексы ПРО

ЗУ ВВС и ПВО

ЗУ
сухопутных
войск РФ

Ближнего действия (до 15 км)
Малой дальности (от 15 до 30 км)
Средней дальности (от 30 до 100 км)
Дальнего действия (> 100 км)

ЗУ ВМФ РФ

Командные пункты,
средства управления,
разное

www.wiki-wiki.ru

Бук (зенитный ракетный комплекс) — Википедия

История создания[править]

13 января 1972 года по правительственному постановлению СССР были начаты работы над новым зенитным ракетным комплексом 9К37 «Бук» на замену комплексу 2К12 «Куб». Головным разработчиком комплекса был назначен Научно-исследовательский институт приборостроения имени В. В. Тихомирова под руководством главного конструктора А. А. Растова. В 1972 году были начаты работы по созданию нового ЗРК 9К37 «Бук».
Принять на вооружение комплекс планировалось в 1975 году, для ускорения работ, принятие на вооружение было решено разделить на два этапа. Первый этап предусматривал введение в состав комплекса 2К12 «Куб-М3» самоходной огневой установки 9А38 с ракетами 9М38 в каждую батарею. В таком виде в 1978 году на вооружение был принят ЗРК 2К12М4 «Куб-М4».
Второй этап предполагал полное принятие всего комплекса в составе станции обнаружения 9С18, командного пункта 9С470, самоходной огневой установки 9А310, пуско-заряжающей установки 9А39 и ЗУР 9М38. Совместные испытания комплекса были начаты на полигоне Эмба в ноябре 1977 года и продолжались до марта 1979 года, после чего комплекс в полном составе был принят на вооружение^[2]^[3].

Состав комплекса 9К37 «Бук»[править]

Организационно:

Состав комплекса 9К37 «Бук-М1»[править]

Состав комплекса 9К37 «Бук-М1-2»[править]

Состав комплекса 9К37 «Бук-М2»[править]

Пуско-заряжающая установка 9А316 комплекса «Бук-М2»

Самоходная огневая установка 9А317 комплекса «Бук-М2»

9К37М1 «Бук-М1»[править]

Сразу после принятия ЗРК 9К37, по постановлению ЦК КПСС и Совета министров СССР в 1979 году были начаты работы по дальнейшей модернизации комплекса. Испытания модернизированного комплекса были проведены в 1982 году. По их результатам ЗРК «Бук-М1» был принят на вооружение. Анализ результатов испытаний показал, что по сравнению с базовым вариантом зона поражения была значительно увеличена, вероятность поражения крылатых ракет ALCM не менее 40 %, вертолёты «ХьюКобра» сбиваются с вероятностью от 60 до 70 %, зависшие вертолёты на дальностях от 3,5 до 10 км могут быть поражены с вероятностью от 30 до 40 %. Введена возможность распознавания трёх классов целей: самолёта, вертолёта, баллистической ракеты. Внедрены технические и организационные мероприятия для эффективного противодействия противорадиолокационным ракетам. Все средства ЗРК «Бук-М1» имеют полную взаимозаменяемость с элементами комплекса базовой модификации. В 1983 году комплекс был принят на вооружение. За рубеж поставлялся под наименованием «Ганг»^[4].

9К37М1-2 «Бук-М1-2»[править]

9К317 «Бук-М2»[править]

С началом малой модернизации комплекса 9К37 развернулись работы над созданием глубоко модифицированного варианта, способного вести огонь по 24 целям. По сравнению с предыдущими модификациями зона поражения самолётов типа F-15 была увеличена до 50 км, вероятность поражения крылатых ракет ALCM на дальностях до 26 км — от 70 до 80 %, вертолёты могли быть поражены с вероятностью от 70 до 80 %. Максимальная скорость обстреливаемых целей 1100 м/с навстречу и 300—400 м/с вдогон. Комплекс может быть развёрнут за 5 минут, темп стрельбы составляет 4 секунды, а время реакции — 10 с. В 1988 году комплекс был принят на вооружение ПВО СВ. Из-за распада СССР и тяжёлой экономической ситуации в России серийное производство комплекса развёрнуто не было. Спустя 15 лет, документация на комплекс была доработана под современную элементную базу серийного производства. С 2008 года комплекс поступил в войска Российской Федерации^[3]^[6].

9К317М «Бук-М3»[править]

Принятие на вооружение «Бук-М3» планируется до конца 2015 года.^[10]

9К317ЭК «Бук-М2ЭК»[править]

Экспортный вариант комплекса «Бук-М2», размещённый на колёсном тягаче МЗКТ-69221.

3К90 М-22 «Ураган»[править]

Морская версия комплекса «Бук» (по классификации НАТО — SA-N-7). Экспортная версия — «Штиль».

9К37МБ «Бук-МБ»[править]

Машины на базе «Бук»[править]

Сравнительная таблица ТТХ ЗРК «Бук» различных модификаций
	9К37 «Бук»^[14]	9К37М1 «Бук-М1»^[14]	9К37М1-2 «Бук-М1-2»^[14]^[15]	9К317 «Бук-М2»^[16]	9К317Э «Бук-М2Э»^[17]	9К317М «Бук-М3»^[18]
Начало серийного производства	1979	1983	1998	2008	Экспортный	планируется с 2016
Зона поражения по дальности, км
— самолётов типа F-15	3,5..25—30	3..32—35	3..45	3..50	3..40—45	2,5..70
— ТБР типа MGM-52 «Ланс»	—	—	до 20	15..20	до 20
— ПРР типа AGM-88 HARM	—	—	до 20	до 20	15..20
— КР типа AGM-86	20..25	20..25	20..26	20..26
— надводных целей типа Эсминец	—	—	3..25	3..25
Зона поражения по высоте, км
— самолётов типа F-15	0,015..25	0,015..22	0,015..25	0,01..25	0,015..22—25	0,015..35
— ТБР типа MGM-52 «Ланс»	—	—	2..16	2..16
— ПРР типа AGM-88 HARM	—	—	0,1..15	0,1..15	0,1..15
Количество одновременно обстреливаемых целей	18	18	22	24	24	36*
Вероятность поражения цели одной ЗУР
— истребителя	0,8..0,9	0,8..0,95	0,9..0,95	0,9..0,95	0,9..0,95	0,9999
— вертолёта	0,3..0,6	0,3..0,6	0,3..0,6	0,7..0,8	0,3..0,4
— крылатой ракеты	0,25..0,5	0,4..0,6	0,5..0,7	0,7..0,8	0,7..0,8
Максимальная скорость поражаемых целей, м/с	800	800	1100	1100	1100	3000

Россия Россия
Белоруссия Белоруссия — 12 батарей^[23], по состоянию на 2016 год^[24].
Азербайджан Азербайджан — 1 ЗРК 9К317 или 9К37МБ и 100 ЗУР 9М317 поставлены в 2013 году^[25]
Венесуэла Венесуэла — 3 комплекса 9К317ЭК «Бук-М2ЭК» и 60 ЗУР 9М317 поставлены из России 2013 году^[25].
Грузия Грузия — 1—2 дивизиона ЗРК «Бук-М1», по состоянию на 2016 год^[26]
Египет Египет — 1 ЗРК 9К37М1-2 «Бук-М1-2» и 100 ЗУР 9М317 поставлены в 2007 году из России^[25], ещё один ЗРК 9К317 «Бук-М2» поставлен (или модернизирован из ранее поставленного ЗРК «Бук-М1-2») из России в 2014 году^[25].
Кипр Кипр^[27]
Сирия Сирия — от 6 до 20 ЗРК «Бук-М1» и «Бук-М2» с ЗУР 9М317^[27] по различным данным. По данным The Military Balance по состоянию на 2013 год в Сирии имелось 20 единиц ЗРК «Бук»^[28]. По информации Центра анализа мировой торговли оружием — только 18 комплексов «Бук-М2Э» были поставлены из России в 2008 году^[29]. По данным Стокгольмского института исследования проблем мира контрактом между Россией и Сирией всего предусматривалось поставить 8 комплексов «Бук-М2Э» и 160 ЗУР 9М317, которые были переданы сирийской стороне в период с 2010 по 2013 годы^[25].
Украина Украина — 72 ЗРК «Бук-М1», по состоянию на 2016 год^[30].
Финляндия Финляндия — 3 дивизиона (18 СОУ и ПЗУ, 288 ЗУР 9М38) ЗРК «Бук-М1»^[23], поставленных в 1997 году в счет погашения госдолга СССР^[31]. В 2008 году Финляндия приняла решение отказаться от эксплуатации зенитных ракетных комплексов «Бук-М1», которые несли боевое дежурство по охране Хельсинки. Решение принято в связи с тем, что системы управления ЗРК подвержены дешифрованию.^[32] В качестве замены планировалась закупка, начиная с 2009 года, норвежско-американских ЗРК NASAMS с ракетой AIM-120 AMRAAM на сумму около 458 млн долл.^[33] По состоянию на 2016 год стоят на вооружении и используются под обозначением ITO 96.^[34]

Ранее стоял на вооружении[править]

СССР СССР — 300 пусковых установок 9А310 и пускозаряжающих установок 9А39 по состоянию на 1991 год^[35], перешли к образовавшимся после распада государствам

Потенциальные операторы[править]

Мьянма Мьянма — по состоянию на 2007 год велись переговоры с «Рособоронэкспортом» о поставке ЗРК «Бук-М1-2».^[36]
Саудовская Аравия Саудовская Аравия — по состоянию на 2007 год сообщалось о возможности заключения в 2008 году контракта на поставку ЗРК на сумму в 500 млн долл.^[37]
КНДР КНДР — Возможно наличие некоторого количества SA-17 Gadfly, по состоянию на 2013 год.^[38]^[39]^[40]

Боевое применение[править]

↑ SA-11 Gadfly (9K37 Buk-1M) (англ.) OnWar.com
↑ Василий Н. Я., Гуринович А. Л., Зенитные ракетные комплексы, стр. 236, 237
↑ ^3,0^3,1^3,2^3,3^3,4 Оружие «Старта». 60 лет трудовой и боевой славы, стр. 49—53
↑ Василий Н. Я., Гуринович А. Л., Зенитные ракетные комплексы, стр. 247, 248
↑ Зенитный ракетный комплекс Бук-М1-2 (Урал). Ракетная техника. Проверено 13 февраля 2012. Архивировано из первоисточника 2 июня 2012.
↑ Зенитный ракетный комплекс средней дальности 9К317 «Бук-М2». Ракетная техника. Проверено 28 января 2012. Архивировано из первоисточника 18 мая 2012.
↑ А. В. Карпенко, Многоканальный зенитный ракетный комплекс «Урал», стр. 25—27
↑ Комплексы ПВО «БУК-М2Э» и «Тунгуска-М1» – вне конкуренции « « Военно-патриотический сайт «Отвага» Военно-патриотический сайт «Отвага»
↑ ПВО Сухопутных войск оснащают современными зенитными ракетными комплексами : Министерство обороны Российской Федерации
↑ Российские военные вновь пообещали принять на вооружение «Бук-М3»: Оружие: Силовые структуры: Lenta.ru
↑ Зенитный ракетный комплекс «Бук-МБ» на сайте «Вестник ПВО»
↑ Белорусский «Бук-МБ» на военном параде в Баку, Военно-политическое обозрение, 26.06.2013
↑ Ростех :: Новости :: Специалисты ОПК продемонстрируют «СВЧ-пушку»
↑ ^14,0^14,1^14,2 Василий Н. Я., Гуринович А. Л., Зенитные ракетные комплексы, стр. 251
↑ Зенитный ракетный комплекс «Бук-М1-2» (рус.). НИИ приборостроения имени Тихомирова. Проверено 28 января 2012. Архивировано из первоисточника 24 мая 2013.
↑ Зенитный ракетный комплекс средней дальности 9К317 «Бук-М2» (рус.). Ракетная техника. Проверено 22 мая 2013. Архивировано из первоисточника 18 мая 2012.
↑ Многоцелевой зенитный ракетный комплекс средней дальности «БУК-М2Э» (рус.). НИИ приборостроения имени Тихомирова. Проверено 22 мая 2013. Архивировано из первоисточника 24 мая 2013.
↑ Дальность «Бук-М3» достигла 70 км, по ряду параметров он превзошел С-300. ИТАР-ТАСС (20 мая 2015). Проверено 20 мая 2015.
↑ The Military Balance 2016. — P. 190.
↑ The Military Balance 2016. — P. 195.
↑ The Military Balance 2016. — P. 199.
↑ The Military Balance 2016. — P. 197.
↑ ^23,0^23,1 Tikhomirov Instrument Research Institute 9K37 Buk (SA-11 «Gadfly») low to high-altitude surface-to-air missile system. Jane’s Information Group (20 марта 2008). Проверено 4 августа 2008. Архивировано из первоисточника 11 февраля 2012.
↑ The Military Balance 2016. — P. 183.
↑ ^25,0^25,1^25,2^25,3^25,4 Stockholm International Peace Research Institute — Arms Transfers Database
↑ The Military Balance 2016. — P. 184.
↑ ^27,0^27,1 М. Барабанов: Зенитные ракетные системы: ситуация на мировом рынке Информационно — новостная система «Ракетная техника» БГТУ
↑ The Military Balance 2013. — P. 404.
↑ Чем будет воевать Сирия в случае агрессии стран западной коалиции?. Центр анализа мировой торговли оружием (29 августа 2013). Проверено 1 февраля 2014.
↑ The Military Balance 2016. — P. 206.
↑ ЗРК ПВО сухопутных войск фронтового и армейского звена
↑ Финляндия откажется от российских зенитных комплексов «Бук-М1» 07 марта 2008
↑ The Military Balance 2010. — P. 208.
↑ The Military Balance 2016. — P. 93.
↑ Ленский А. Г., Цыбин М. М. Советские сухопутные войска в последний год Союза ССР. — С.-Пб.: B&K, 2001. — С. 38. — 294 с. — ISBN 5-93414-063-9.
↑ Почему Россия хранит молчание по ситуации в Мьянме (рус.) = Why Russia’s mum on Myanmar // Asia Times Online. — Гонконг, 2007.
↑ Павел Гагарин. Лучшие инвестиционные идеи в российской «оборонке» — 2008. Итоги российского оружейного экспорта за 2007 год (PDF). Унисон Капитал (2007). — Аналитический отчёт. Проверено 28 ноября 2010. Архивировано из первоисточника 11 февраля 2012.
↑ Foreighnpolicy.com:What do North Korea’s air defenses look like?
↑ 4/2/13 FP Situation Report: By Gordon Lubold
↑ Армия Ким Чен Ира, Анатолий Цыганок. ПОЛИТ.РУ, 16 October 2006
↑ Жирохов, М. Авиация в абхазском конфликте. Авиационная энциклопедия «Уголок неба», 21.01.2005. (Проверено 19 декабря 2014)
↑ Летчики, погибшие в результате боевых действий на территории Абхазии и Осетии. Авиация в локальных конфликтах. (Проверено 19 декабря 2014)
↑ Потапов, В. Действия соединений, частей и подразделений СВ при проведении специальной операции по разоружению НВФ в 1994-96 гг. на территории Чеченской республики.
↑ Генштаб РФ: четыре самолёта ВВС РФ сбили украинские ЗРК. Газета.ру, 20.08.2008. (Проверено 19 декабря 2014)
↑ «АЛМАЗ-АНТЕЙ» О КРУШЕНИИ «БОИНГА» / ТАСС
↑ Нидерландская комиссия назвала причину гибели «Боинга» на Украине
↑ Нидерландский Совет по безопасности. Крушение рейса Mh27 (рус.) 20 (13 октября 2015). Проверено 13 октября 2015. (брошюра на основе отчётов расследования) — «Крушение Боинга 777—200 Малазийских Авиалиний было вызвано взрывом боевой части типа 9N314M, установленной на ракете серии 9М38, выпущенной зенитно-ракетным комплексом „Бук“»

Глава 3. Оружие «Старта». 60 лет трудовой и боевой славы // Старт в будущее. — Екатеринбург: ООО ИД «Пакрус», 2009. — ISBN 978-5-901214-95-4.
Василий Н. Я., Гуринович А. Л. Самоходные зенитные ракетные комплексы // Зенитные ракетные комплексы. — Справочное издание. — Минск: Белорусский дом печати, 2001. — С. 244,247. — 461 с. — 11 000 экз.
Карпенко А. В. Многоканальный зенитный ракетный комплекс «Урал» // Карпенко А. В. Бастион : Военно-технический сборник. — Санкт-Петербург, 1997. —. —.

Советские и российские комплексы ПРО, ЗРК, ЗСУ, ЗО и ПЗРК

Комплексы ПРО

ЗУ ВВС и ПВО

ЗУ
сухопутных
войск РФ

Ближнего действия (до 15 км)
Малой дальности (от 15 до 30 км)
Средней дальности (от 30 до 100 км)
Дальнего действия (> 100 км)

ЗУ ВМФ РФ

Командные пункты,
средства управления,
разное

wp.wiki-wiki.ru

фото, дальность стрельбы. Тактико-технические характеристики ЗРК «Бук»

Начало истории

Разработчики

Изменение планов

Огневая самоходная установка 9А38

Функции радиолокационной станции 9С35

Зенитная ракета 9М38

Испытания установки “Бук”

Характеристики “Бука”, командный пункт

Станция целеуказания и обнаружения «Купол»

Отличия огневых установок 9А310 и 9А38

9А39 – пуско-заряжающая установка

Возможности ЗРК «Бук»

Заключение

ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС «БУК» — НЕХОРОШИЕ ВРЕМЕНА — LiveJournal

Комплекс «Бук М2»: технические характеристики, фото

История создания

Особенности разработки

Тактико-технические характеристики

Характеристики поражения целей

Боевые и тактические средства

Огневая мощь

Средства управления и контроля

Применение и возможности

Сравнение модернизаций

Экспортный выпуск

Бук (зенитный ракетный комплекс) — это… Что такое Бук (зенитный ракетный комплекс)?

История создания

Состав комплекса 9К37 «Бук»

Модификации

9К37М1 «Бук-М1»

9К317 «Бук-М2»

9К37М1-2 «Бук-М1-2»

9К40 «Бук-М2Э» («Урал»)

9К317М «Бук-М3»

3К90 М-22 «Ураган»

9К37МБ «Бук-МБ»

На вооружении

Ранее стоял на вооружении

Потенциальные операторы

Боевое применение

Примечания

Литература

Ссылки

Зенитный ракетный комплекс Бук

Бук (зенитный ракетный комплекс) — Википедия

История создания[править]

Состав комплекса 9К37 «Бук»[править]

Состав комплекса 9К37 «Бук-М1»[править]

Состав комплекса 9К37 «Бук-М1-2»[править]

Состав комплекса 9К37 «Бук-М2»[править]

9К37М1 «Бук-М1»[править]

9К37М1-2 «Бук-М1-2»[править]

9К317 «Бук-М2»[править]

9К317М «Бук-М3»[править]

9К317ЭК «Бук-М2ЭК»[править]

3К90 М-22 «Ураган»[править]

9К37МБ «Бук-МБ»[править]

Машины на базе «Бук»[править]

Ранее стоял на вооружении[править]

Потенциальные операторы[править]

Боевое применение[править]

Бук (зенитный ракетный комплекс) — Википедия

История создания[править]

Состав комплекса 9К37 «Бук»[править]

Состав комплекса 9К37 «Бук-М1»[править]

Состав комплекса 9К37 «Бук-М1-2»[править]

Состав комплекса 9К37 «Бук-М2»[править]

9К37М1 «Бук-М1»[править]

9К37М1-2 «Бук-М1-2»[править]

9К317 «Бук-М2»[править]

9К317М «Бук-М3»[править]

9К317ЭК «Бук-М2ЭК»[править]

3К90 М-22 «Ураган»[править]

9К37МБ «Бук-МБ»[править]

Машины на базе «Бук»[править]

Ранее стоял на вооружении[править]

Потенциальные операторы[править]

Боевое применение[править]

Добавить комментарий Отменить ответ
