Краткая история пистолетов-карабинов. Часть 4. FN Browning GP-35 с отъёмным прикладом

В первой половине XX века к идее оснащения пистолетов отъемным прикладом пришли во многих странах. Да, не все пистолеты-карабины получили такую известность, как немецкие Luger и Mauser, но от этого они не стали менее удачными. Более того, созданный во второй половине 1920-х годов пистолет FN Browning GP-35, который был результатом трудов американских и бельгийских конструкторов, выпускается до сих пор и остается очень популярным образцом короткоствольного оружия.

Конструкция пистолета базируется на разработанной американским конструктором Джоном Мозесом Браунингом схеме запирания с коротким ходом ствола и со сцепленным затвором. После смерти Браунинга в 1926 году конструкция пистолета была закончена Дидье Сэвом, который являлся главным конструктором известной бельгийской оружейной компании Fabrique Nationale. При этом новый пистолет создавался по техническому заданию, выданному французской армией, однако на вооружение во Франции принят так и не был. Разные варианты пистолета использовались затем многими государствами во время Второй мировой войны.


Пистолет также получил широкую известность как Browning High-Power (HP). Такое название может ввести в заблуждение, так как на самом деле отражало высокую емкость используемого магазина — 13 патронов. В 1935 году этот показатель более чем в 1,5 раза превышал емкость магазинов ближайших конкурентов — Люгер P08 (8 патронов) и Маузер 1910 (9 патронов). Очень часто пистолет называли просто «Hi Power» даже в самой Бельгии. Также можно было встретить аббревиатуру HP (от High-Power) или GP от французского «Grande Puissance». Оригинальная модель данного пистолета и сейчас выпускается компанией FN Herstal в Португалии и Бельгии, а также компанией DGFM в Аргентине (по лицензии).

Пистолет был принят на вооружение бельгийской армии в 1935 году, что нашло отражение в его названии. Официальное обозначение «Pistolet Automatique Browning FN Modele 1935 de Grande Puissance», первый заказ от военных был на 1000 пистолетов. При этом прижилось гораздо более короткое обозначение GP-35. Grande Puissance с французского языка также означало «большой мощности». Название было дано пистолету главным образом в рекламных целях, хотя оружие, безусловно, обладало отличными боевыми качествами, а в свое время и вовсе было одним из лучших в мире. Неслучайно пистолет серийно производится и в наше время, он пользуется спросом на рынке короткоствольного оружия. Пистолет выпускался в двух основных вариантах. Один был с вертикальными пазами, расположенными на задней поверхности рукоятки, для крепления к пистолету кобуры-приклада и был рассчитан на стрельбу до 500 метров. Второй не имел регулируемого прицела и пазов на рукоятке, на нем был простой постоянный прицел, этот вариант был рассчитан на прицельную стрельбу до 50 метров.

Автоматика пистолета FN Browning GP-35 работает по схеме использования отдачи при коротком ходе ствола. Запирание канала ствола осуществляется по схеме Браунинга со снижающийся казенной частью ствола при помощи фигурного паза, который находится в приливе под патронником. При отходе ствола пистолета назад под воздействием отдачи паз в приливе вступает во взаимодействие с осью затворной задержки ствола, как результат — казенная часть ствола снижается. При этом боевые выступы ствола выходят из зацепления с пазами затвора-кожуха, ствол пистолета останавливается, а затвор-кожух продолжает свой откат, извлекая и выбрасывая затем стреляную гильзу.

Ударно-спусковой механизм пистолета курковый, одинарного действия. После израсходования всех патронов в магазине подаватель надавливает на затворную задержку, последняя, поднимаясь, входит в соответствующий паз затвора-кожуха. В результате затвор-кожух пистолета надежно фиксируется в крайнем заднем положении, что указывает стрелку на необходимость перезарядки оружия. После присоединения к пистолету снаряженного магазина владельцу оружия нужно надавить на рычаг затворной задержки вниз, и, освободив затвор-кожух, дослать так патрон в патронник.

На пистолете имеется управляемый вручную, флажковый предохранитель, рычаг которого находится с левой стороны рамы перед затыльником рукоятки. Он запирает затвор-кожух и шептало. Пистолет получил разобщитель, который не позволяет стрелку совершить выстрел при не полностью закрытом затворе. А автоматический магазинный предохранитель надежно блокирует спусковой механизм при вынутом из пистолета магазине. Ранний вариант популярного пистолета имел выбрасыватель, который находился во внутреннем отверстии затвора-кожуха. Но с 1965 года Browning High-Power получил открыто расположенный выбрасыватель, что привело к упрощению производства пистолета и его стоимости. При этом курок получил спицу вместо массивной головки.

В пистолете используется магазин с двухрядным расположением патронов, который имеет однорядный выход. Благодаря такому решению патрон поступает в патронник по прямой линии, что ведет к увеличению надежности подачи. Магазин крепится к пистолету защелкой, которая находится в основании спусковой скобы. Рукоятка FN Browning GP-35 обладает прекрасной эргономикой, обеспечивая плотный и глубокий охват, она хорошо лежит в руке, что стабилизирует пистолет в процессе прицеливания и повышает устойчивость во время стрельбы. Отделяемые щечки рукоятки на первых пистолетах были выполнены деревянными, позднее их поменяли на пластмассовые. Они крепились к рукоятке пистолета винтами. Задняя сторона пистолетной рукоятки имеет вверху изгиб специально под мясистую часть ладони, что обеспечивает достаточно глубокую посадку пистолета в руке и обеспечивает его устойчивость при выстреле.

Существовало две основных модификации пистолета Браунинга образца 1935 года: обыкновенная, с постоянным прицелом открытого типа, и модель с переменным секторным прицелом с насечкой до 500 метров, а также пазом на задней поверхности рукоятки, предназначенным для крепления деревянного приклада. Имелся также вариант этой модели с увеличенным секторным прицелом с разметкой до 1000 метров, но в данном случае оптимизму разработчиков пистолета можно было лишь позавидовать. Особенно если брать в расчет то обстоятельство, что ствол пистолета был стандартным, а не удлиненным.

Версия пистолета с секторным прицелом комплектовалась кобурой-прикладом, который представлял собой «доску-приклад», к которой была прикреплена традиционная кобура, выполненная из кожи. Такая же использовалась вместе с пистолетом Люгер P.08. В боевом положении кобура-приклад крепилась к рукоятке пистолета, существенным образом повышая устойчивость оружия при стрельбе, что повышало точность. Особенно актуально это было при ведении огня на дальние дистанции, хотя попасть куда-то на тех же 500 метрах, на которые был размечен прицел, можно было лишь случайным образом. Переносилась кобура-приклад на портупее.

В 1940 году после того как Бельгия была оккупирована гитлеровской Германией, компания «Fabrique Nationale» была передана немецким владельцам и продолжила выпуск Браунинга образца 1935 года под новым обозначением Pistole 640(b). Эти пистолеты достаточно широко использовалось Вермахтом в качестве оружия ограниченного стандарта, а их выпуск к концу Второй мировой войны достиг примерно 319 тысяч штук. При этом еще в 1940 году, когда стало ясно, что производственные мощности Fabrique Nationale» достанутся немцам, чертежи и документация на пистолет были переправлены в Великобританию.


С целью обеспечения армий союзников бельгийскими пистолетами британцы решили наладить выпуск пистолета на сборочной площадке канадской компании «John Inglis and Company» (Торонто). Пистолет, который изготавливали в Канаде, изначально выпускался для отправки в Китай, но затем его стали выпускать и для канадских вооруженных сил, а также Австралии и самой Великобритании. В канадской и английском армиях, пистолеты, которые выпускались в годы Второй мировой войны в Канаде, получил обозначение «Browning FN 9 mm Mk I». От базовой модели данные образцы отличались формой прицельных приспособлений, а также имели 4 нареза в канале ствола вместо 6 и выпускались в четырех основных вариантах:

— № 1 Mk I — пистолет Браунинг с секторным прицелом, который был рассчитан на дистанцию до 500 метров и пазами для крепления отъемного приклада;
— № 1 Mk I* — вариант пистолета № 1 Mk I с модифицированным прицелом и улучшенным выбрасывателем;
— № 2 Mk I — вариант пистолета с постоянным прицелом и без пазов для крепления отъемного приклада;
— № 2 Mk I* — вариант пистолета № 2 Mk I с улучшенным выбрасывателем.

После завершения Второй мировой войны бельгийская компания «Fabrique Nationale» возобновила производство пистолета Браунинг 1935 года с постоянным прицелом для последующей продажи военным и с регулируемым целиком для гражданского оружейного рынка, гражданская версия обозначалась как High Power. В 1954 году пистолет под обозначением Browning M1935 был официально принят на вооружение армии Великобритании, а в 1962 году и его модернизированная версия, которая получила обозначение №2 Mk I или L9A1. В разное время пистолет FN Browning Modele 1935 находился на вооружении полиции и армии более 50 государств мира, став одним из самых распространенных служебных пистолетов и заслужив звание одного из лучших в XX веке, наравне с другим творением Джона Браунинга — знаменитым Colt М 1911.

За десятилетия боевого применения и службы в правоохранительных структурах и войсках по всему миру пистолет FN Browning GP-35 зарекомендовал себя с лучшей стороны, как безотказное и удобное в обращении оружие, проявив такие качества, как: простота, удобство и безопасность в обращении; высокая надежность работы в тяжелых условиях эксплуатации; простота в уходе и обслуживании; высокая огневая мощь и точность стрельбы. Некоторые владельцы пистолетов заявляли о том, что имеют настрел, составляющий 30 тысяч выстрелов без единой задержки при использовании патронов с оболочечными пулями. Общее количество произведенных пистолетов FN Browning High Power составляет на сегодняшний день более одного миллиона экземпляров. При этом в некоторых государствах был налажен выпуск различных модификаций пистолета как по лицензии, к примеру «Fabricaciones Militares» в Аргентине, так и без лицензии компаниями «Arcus» в Болгарии, «Norinco» в Китае, «FEG» в Венгрии и многими другими по всему земному шару. Их продукция в общий выпуск не включается.

Тактико-технические характеристики FN Browning GP-35:
Калибр — 9 мм.
Патрон — 9х19 мм Parabellum.
Начальная скорость полета пули — 350 м/с.
Длина — 198 мм.
Длина ствола — 118 мм.
Масса — 900 г (с пустым магазином и без приклада).
Емкость магазина — 13 патронов.
Прицельная дальность — 50 м (с постоянным прицелом), 500 м (с прикладом и секторным прицелом).

Источники информации:
http://www.armoury-online.ru/articles/pistols/belgium/FNHP
http://weaponland.ru/load/pistolet_fn_browning_gp_35_p_35_high_power_pistole_640_b_mk_i/115-1-0-627
http://smallarms.ru/article?arms=bhp
Материалы из открытых источников

topwar.ru

FN Browning High Power / GP-35 / P-35 / Pistole 640(b) / Mk I

Пистолет FN Browning High Power / GP-35 / P-35 / Pistole 640(b) / Mk I

Тактико-технические характеристики FN Browning Hi-Power:
Калибр, мм - 9x19 mm Parabellum

Длина, мм - 198
Длина ствола, мм - 118
Высота, мм - 130
Ширина, мм - 34
Вес без патронов, гр - 910
Емкость магазина - 13 патронов

Вскоре после окончания Первой Мировой войны, легендарный американский оружейник Джон Мозес Браунинг (John Moses Browning), начал работать над созданием нового пистолета. Инициатором разработки выступила бельгийская компанией «Fabrique Nationale» (FN), действовавшая по инициативе французских военных, заинтересованных в получении боевого пистолета с емкостью магазина на 15 патронов, эффективной дальностью стрельбы 50 метров и весом не более 1.0 кг.

В результате в 1921 году появилась модель с механизмом ударникового типа и однорядным расположением патронов в магазине. В новом оружии был применен улучшенный вариант расцепления ствола кулачком, отличающийся от соединительной серьги Colt М1911 тем, что под патронником находится прилив ствола с прорезью особой формы, которая скользит по фигурному выступу рамки. При движении ствола назад прорезь заставляет его снижаться, благодаря чему происходит расцепление боевых выступов ствола с пазами внутри затвора-кожуха.

В 1922 году Джон Браунинг предложил свою конструкцию бельгийской фирме «Fabrique Nationale» (FN), с которой он сотрудничал уже длительное время. Однако, ведущий конструктор «FN» Дьёдонне Сэв (Dieudonne Joseph Saive), убедил Браунинга в необходимости использования куркового УСМ и магазина с двухрядным расположением патронов. Джон М. Браунинг занимался доработкой данного оружия вплоть до своей смерти в конце 1926 года. А после его смерти работами по доводке пистолета занимался Дьёдонне Сэв.

В конце концов, к весне 1929 года появился новый пистолет под патрон 9х19 mm Parabellum, который обладал курковым УСМ, магазином с двухрядным расположением на 13 патронов с перестроением их при выходе, а также довольно оригинальным устройством механизма разобщения, значительно отличающимся от всех предыдущих конструкций Браунинга. Вместо характерных для Браунинга диагональных тяг, проходящих по обе стороны стенок канала для магазина, в пистолете был применен смонтированный в затворе-кожухе передаточный рычаг, служащий также в качестве разобщителя. Так же была несколько изменена форма тыльной части рукоятки, а в 1931 году пистолет уже стал таким, каким мы знаем его сейчас.

Французские специалисты посчитали это оружие вполне удачным и соответствующим всем их требованиям, однако их правительство приняло решение принять на вооружение своей армии модель, созданную во Франции, хотя SACM Mle 1935A уступал и по емкости магазина, которая составляла только 8 патронов, и по мощности боеприпаса, так как 7.65 mm French Longue (7.65×20) совершенно не шел в сравнение с 9 mm Parabellum ни по пробивному, ни по останавливающему действию пули.

Кроме того, паника на нью-йоркской фондовой бирже, разразившаяся в октябре 1929 года, и последовавший за ней глубочайший кризис в мировой торговле помешали успеху этого оружия. Лишь в 1934 году руководители «Fabrique Nationale» решили, что в мире наконец-то сложились подходящие условия для того, чтобы выбросить на рынок новую марку пистолета. В этом же году были проведены работы для серийного производства пистолета.

Высокие боевые качества, а по своему времени просто непревзойденные, нового пистолета, получившего обозначение «Pistolet Automatique Browning FN Modele 1935 de Grande Puissance» заинтересовали бельгийских военных и в 1935 году он принимается на вооружение армии Бельгии. Также он стал известен с более коротким обозначением – «GP-35» (Grande Puissance (фр) - большой мощности) либо «P-35» (пистолет образца 1935 года). С этого времени началось триумфальное шествие пистолета Браунинга 1935 года, вскоре получившего еще одно название – «High Power» либо «Hi-Power» (High Power (анг) - большой мощности) или сокращено «HP», под которым он стал известен во всем мире.

По принципу автоматики пистолет Браунинга High Power относится к образцам оружия с отдачей ствола и затвора при коротком ходе ствола. Полный откат затвора после расцепления со стволом осуществляется за счет приобретенной скорости совместного движения. Запирание канала ствола осуществляется перекосом ствола в вертикальной плоскости. Запирание и отпирание его производятся не с помощью серьги, а благодаря наличию специальных выступов.

Пистолет состоит из рамки, затвора (затвора-кожуха), ствола, возвратного механизма.

Сложная рамка пистолета фрезеруется из стальной поковки. На рамке смонтирована затворная задержка, ударно-спусковой механизм, щечки рукоятки и кнопочная защелка магазина

Кожух-затвор – является тяжелой деталью с основной массой, расположенной в задней части и образующей затвор. На левой стенке выполнены выемки: передняя для помещения зуба затворной задержки, средняя для фиксации положения кожуха-затвора при вставлении затворной задержки и задняя для стопорения кожуха-затвора при постановке пистолета на предохранитель. На правой стенке сделано выводное окно, в задней части насечка и вырез для помещения курка.

В передней части кожуха-затвора помещается и движется ствол. Его движение происходит так, что дульная часть скользит в отверстии передней стенки кожуха-затвора, а утолщенная казенная часть - во внутреннем гнезде; вырезы ствола располагаются под запирающими выступами средней части кожуха-затвора. Ствол с утолщенной казенной частью имеет массивный прилив, переднюю часть, которого составляет отпирающий выступ, а заднюю - запирающий, снабженный сверху скосом для направления патронов, и два полукольцевых паза для соединения с кожухом-затвором. Внутренняя нарезная часть ствола имеет шесть нарезов, вьющихся слева вверх направо с шагом 248-252 мм.

Под стволом в отверстии прилива трубки кожуха-затвора помещается возвратная пружина, упирающаяся спереди в стенку прилива, а сзади через направляющий стержень в прилив ствола.

Собранный кожух-затвор вместе со стволом и возвратной пружиной помещается и движется на рамке.

УСМ одинарного действия. Ударный механизм куркового типа с открытым расположением курка. Разбивание капсюля производится за счет энергии боевой пружины, монтируемой на тяге курка в в задней части рукоятки пистолета. Спусковой механизм - не самовзводный, работает только с предварительным взведением курка (вручную или за счет движения затвора). Усилие спуска 2,5-3,0 кг отвечает стремлению сделать боевой пистолет максимально безопасным при ношении.

Предохранение от случайных выстрелов осуществляется постановкой курка на предохранительный взвод, а при взведенном курке предохранителем, действующим от руки и стопорящим одновременно курок и кожух-затвор. Рычаг флажкового, управляемого вручную предохранителя расположен на левой стороне рамы перед затыльником рукоятки. Предохранение от преждевременных выстрелов осуществляется самой конструкцией спускового механизма, работающего только при переднем положении кожуха-затвора. Кроме того автоматический магазинный предохранитель блокирует спусковой механизм при отсутствии магазина.

Длинный рычаг затворной задержки, расположенный с левой стороны рамки, легко управляется большим пальцем стреляющей руки.

Питание оружия боеприпасами осуществляется из магазина емкостью на 13 патронов, с шахматным двухрядным расположением и выходящей горловиной для одного патрона, благодаря чему патрон поступает в патронник по прямой линии, что увеличивает надежность подачи. Магазин помещается в рукоятке и стопорится защелкой, размещенной в основании спусковой скобы. При израсходовании всех патронов кожух-затвор останавливается в заднем положении на затворной задержке. Экстракция стреляной гильзы производится пружинным выбрасывателем, а отражение специальным отражателем, укрепленным в задней части рамки пистолета.

При нажатии на качающийся спусковой крючок задняя часть спускового рычага подводится под передний конец длинного горизонтального, с шарниром посередине, рычага шептала, закрепленного на затворе. Это выводит шептало из зацепления с курком, курок поворачивается и бьет по ударнику. Во время выстрела давление пороховых газов отбрасывает назад затвор, который увлекает за собой ствол, т.к. два верхних полукольцевых боевых выступа ствола входят в пазы затвора-кожуха. Через 5 мм хода отката прилив ствола встречает стержень и казенная часть ствола опускается. При этом боевые выступы ствола выходят из зацепления с пазами затвора-кожуха, ствол останавливается, а затвор продолжает движение назад, сжимает расположенную под стволом возвратную пружину и взводит курок. Смонтированный открыто на затворе подпружиненный выбрасыватель вытягивает пустую гильзу, которая ударяется о выступ отражателя и выбрасывается через окно. Затвор, дойдя до ограничителя, останавливается и под действием возвратной пружины возвращается вперед, при этом извлекает из магазина патрон и досылает его в патронник. Затвор толкает вперед ствол, он поднимается и входит в зацепление с затвором - происходит запирание канала ствола. Если магазин пуст, его подаватель поднимает ствольную задержку, она блокирует затвор-кожух в заднем положении. После замены магазина на снаряженный стрелок опускает рычаг задержки, затвор возвращается в переднее положение, производя заряжание и запирание. При вынутом магазине автоматически блокируется спусковой рычаг.

Отделяемые щечки рукоятки (на первых пистолетах деревянные, затем - пластмассовые) крепятся винтами. Задняя сторона рукоятки пистолета имеет вверху изгиб под мясистую часть ладони, обеспечивающий достаточно глубокую посадку пистолета в руке и его устойчивость при выстреле.

Существовало две модификации пистолета Browning High Power: обычная, с постоянным открытым прицелом, и «модель с переменным прицелом», имевшая секторный прицел, насеченный для стрельбы на расстояние до 500 метров, а также паз на задней поверхности рукоятки для присоединения деревянного. Существовал и вариант этой модели с увеличенным секторным прицелом для стрельбы на расстояние до 1000 метров, однако в данном случае оптимизму разработчиков остается только удивляться.

Имеются сведения и об иных вариантах обеих модификаций: например, существовали обычная модель 1935 года с девяти зарядным магазином под патрон 7.65 mm Parabellum и под патрон 7.65 mm Longue, предназначавшиеся для испытаний и опробования соответственно в армиях Швейцарии и Франции. Ни тот, ни другой вариант в коммерческую продажу не поступили. В некоторых источниках упоминается также о существовании еще одного варианта «модели с переменным прицелом», который снабжался прикладом и переводчиком режима огня и в случае необходимости мог превращаться в пистолет-пулемет.

Во второй половине 1930-х годов из Литвы, Латвии, Румынии, Эстонии, Китая и Перу последовали заказы на поставку пистолетов FN Browning GP-35. Однако довести до конца вооружение армий этих стран помешала Вторая Мировая война, к началу которой фирма «FN» успела выполнить новые заказы только отчасти, к тому же приоритетом в этом вопросе пользовались, разумеется, бельгийские вооруженные силы.

В 1940 году после оккупации Бельгии войсками фашистской Германии, фирма «Fabrique Nationale» была передана германскому владельцу, который выпускал Браунинг образца 1935 года под названием «Pistole 640(b)». Эти пистолеты использовались в германском Вермахте в качестве оружия ограниченного стандарта, а их количество к концу Второй Мировой войны составило около 319000 штук.

При этом в 1940 году, когда стало ясно, что производство «FN» попадет в руки немцев, документация и чертежи пистолета Браунинга были переправлены в Великобританию.

С целью обеспечения союзных армий бельгийскими пистолетами англичане привлекли канадскую фирму «John Inglis and Company» (Канада, Торонто) к производству пистолетов Браунинга образца 1935 года. Пистолет, выпускавшийся в Канаде, первоначально производился для поставок в Китай, а затем начал изготавливаться и для нужд Канады, Великобритании и Австралии.

В английской и канадской армиях пистолеты, производимые в Канаде, получили обозначение «Browning FN 9 mm Mk I». Они отличались от базовой модели формой прицельных приспособлений и имели четыре нареза в канале ствола вместо шести, и производились в четырех вариантах:
- № 1 Mk I - с секторным прицелом, рассчитанным на дистанцию до 500 метров и пазами для крепления приклада;
- № 1 Mk I * - вариант модели № 1 Mk I с улучшенным выбрасывателем и модифицированным прицелом;
- № 2 Mk I - с постоянным прицелом и без пазов для крепления приклада;
- № 2 Mk I * - вариант модели № 2 Mk I с улучшенным выбрасывателем.

Поначалу работы по производству пистолетов Браунинга в Канаде двигались медленно, но с февраля 1944 года по сентябрь 1945 года было выпущено 151816 штук этого оружия.

После окончания Второй Мировой войны бельгийская фирма «Fabrique Nationale» возобновила выпуск «Браунинга» 1935 года с постоянным прицелом для продажи военным и с регулируемым целиком под названием High Power для гражданского рынка оружия.

В 1954 году пистолет Browning M1935 был официально одобрен и принят на вооружение Великобритании, а в 1962 году - его модернизированный вариант с обозначением №2 Mk I или L9A1.

За свою долголетнюю историю пистолет Браунинга неоднократно подвергался модернизациям, в ходе которых менялись прицельные приспособления, вводились и устранялись пазы для приклада и пр. Так, например, в 1980-х годах были созданы модели Browning High Power Mk II и Mk III, а также BDA с УСМ двойного действия, в 1990-х годах пистолет был переделан под патрон .40 S&W, с усиленным затвором для обеспечения надежности оружия с более мощным патроном, а североамериканское отделение FN стало производить Hi-Power Practical с нерегулируемым прицельным приспособлением и пластиковыми щечками рукоятки и Hi-Power Standard с регулируемым прицелом и деревянными накладками рукоятки.

В разное время пистолет FN Browning Modele 1935 был принят на вооружении армий и полиций свыше 50 стран, став одним из наиболее распространенных боевых служебных пистолетов и заслужив звание одного из лучших пистолетов ХХ века, наравне с другим творением Джона Браунинга - Colt М1911. В разных странах этот пистолет назывался по-разному, однако, наиболее распространенным стало англоязычное название системы «High Power».

FN High Power стал популярным не только как военное и полицейское оружие, но и как оружие самообороны или для спортивной стрельбы, получив распространение в качестве коммерческой модели в США и ряде других стран. HP часто дорабатывают под определенные требования различные фирмы, занимающиеся «кастомизацией». Например, пистолет Delux Custom BHP фирмы Novak. В основном усовершенствования, вносимые в конструкцию, производятся для практической стрельбы. Устанавливаются регулируемые прицельные приспособления со светящимися вставками, более удобные увеличенные рычаги предохранителя и затворной задержки, щечки рукоятки различных форм и фактуры дерева. На передние боковые поверхности затвора-кожуха иногда наносится дополнительная насечка в целях более удобного оперирования им и более быстрого досылания патрона из магазина в патронник.

За десятилетия службы и боевого применения в войсках и правоохранительных структурах по всему миру пистолет High Power зарекомендовал себя с лучшей стороны, как удобное в обращении и безотказное оружие, проявив такие качества, как высокая надежность работы в тяжелых условиях эксплуатации; простота, удобство и безопасность в обращении; простота в уходе за оружием; точность стрельбы; высокая огневая мощь.

Общее количество выпущенных пистолетов FN Browning High Power составило более 1 млн штук. Кроме того в ряде стран был налажен выпуск различных модификаций High Power, как по лицензии, например «Fabricaciones Militares» в Аргентине, так и без нее фирмами «Norinco» в Китае, «Arcus» в Болгарии, «FEG» в Венгрии , и многими другими по всему миру.




worldweapon.info

Пистолет FN Browning Hi-Power | Энциклопедия оружия


Оружейник Шарль Франсуа Галан, работавший в Льеже и Париже, внес заметный вклад в развитие конструкции револьверов.

В 1872 году он запатентовал ударно-спусковой механизм двойного действия, который широко использовался впоследствии во всем мире, в частности фирмами «Веблей» в Англии и «Кольт» в США. Им же был разработан уникальный механизм извлечения стреляных гильз, которым на основе лицензии пользовались многие другие производители. Именно Галан изобрел револьвер «Велодог», конструкция которого копировалась в мире больше, чем любые другие модели.

До 1870 года оружейник работал в Льеже, однако в его заявке на патент 1872 года значится парижский адрес. На револьверах «Велодог», выпуск которых был налажен с 1894 года, обязательно присутствует надпись GALAND ARMS FACTORY PARIS. Следует заметить, однако, что бизнес Галана не пережил первой мировой войны.


В разное время этой торговой маркой пользовались Анри Пипер, затем (очень недолго) фирма «Анри и Николя Пипер» и наконец «Ансьен Этаблисман Пипер», Херстал близ Льежа, однако пистолет под этим названием был создан не только на основе патентов Пипера, но и на основе патентов Бернара Кларю.

Несмотря на то что внешне «байярд» очень напоминает обыкновенный пистолет со свободным затвором типа «браунинг», его внутреннее устройство отличается значительными нововведениями.


В 1903 году льежский оружейник Шарль Ф. Клеман (Charles Ph. Cl?ment) (впоследствии совладелец фирмы «Ш. Клеман, Нойман Фрер») запатентовал оригинальную конструкцию пистолета с неподвижным стволом и использующего отдачу свободного затвора. Ствол и возвратная пружина были скрыты неподвижным кожухом, прикреплявшимся двумя винтами к выступу в задней части рамки. При отдаче затвор, расположенный слегка под углом относительно этого выступа, выдвигался из-под кожуха довольно далеко назад, не задевая его.

Модель 1903 года была рассчитана на патроны 5 мм «чарола и анитуа», которые производились в Бельгии. Так как пистолет «клеман» пережил конструкцию фирмы «Чарола и Анитуа», то и патрон этот стал впоследствии известен как 5-мм «клеман». Пистолет образца 1907 года выпускался под патроны 6,35 мм и 7,65 мм «ауто».

В 1910 году Шарль Клеман запатентовал пистолет новой конструкции, в которой использовал свои собственные прежние идеи. Теперь кожух ствола и ствол представляли собой единую деталь, прикрепленную на оси все к той же опорной стойке рамки, но удерживала их на месте предохранительная скоба спускового крючка. Отсоединив скобу от рукоятки и сдвинув ее вниз, можно было освободить ствол и повернуть его на оси вместе с кожухом, что обеспечивало удобство осмотра и чистки, а также облегчало отделение затвора.

Модель 1912 года стала последней моделью Клемана, в которой он отказался от своих запатентованных изобретений в пользу заурядной конструкции со свободным затвором, весьма напоминающей «браунинг» 1906 года, но без рамочного предохранителя.

После Клемана дело взяли в свои руки братья Нойман. Фирма не пережила оккупации Льежа германскими войсками, и после 1914 года пистолеты «клеман» больше никогда не производились.


Manufacture d’Armes HDH SA

Компания «Манюфактюр д'Арм ЭДХ» в Льеже, существовавшая в конце XIX – начале XX века и известная также под названием «Энрион, Дасси и Хойшен» (впоследствии «Энрион и Дасси») (Henrion, Dassy, Heuschen), была одной из лучших фирм-производительниц дешевых револьверов. Именно ей принадлежало название «паппи», которое впоследствии неоднократно использовалось другими производителями.

Н & D

Запатентованный фирмой автоматический пистолет с таким названием был рассчитан на патрон калибра 6,35 мм; автоматика его действовала на основе отдачи свободного затвора. Затвор-кожух этого оружия имел закругленную форму, а та его часть, которая выполняла функцию затвора, была покрыта крупной насечкой. Возвратная пружина располагалась под стволом в специальном канале. Рамка делалась с плоскими боковинами, а флажковый предохранитель помещался в ее задней части позади щечек рукоятки. На рамку же наносилась и маркировка Н & D AUTOMATIC PISTOL PATENT.

В настоящее время эти пистолеты встречаются чрезвычайно редко; очевидно, прежде чем в 1914 году германские войска оккупировали Льеж, фирма успела выпустить лишь незначительное их количество.

HDH

Такое название, составленное из инициалов владельцев фирмы, относится к целому ряду револьверов, начиная с «велодога» калибра 5,5 мм и заканчивая неуклюжими 20-зарядными чудовищами, столь полюбившимися бельгийским и французским оружейникам.

Небольшой пятизарядный револьвер этой серии, также известный под названием «новая модель», был настоящим карманным оружием: бескурковым, с открытой рамкой, со складными рукояткой и спусковым крючком. В нем использовались патроны калибра.22.

Шестизарядный «велодог» под патрон калибра 5,5 мм или 6,35 мм «ауто» был гораздо более замысловатым, чем абсолютное большинство револьверов этого класса; он обладал опускающимся стволом, системой одновременного извлечения стреляных гильз и складным спусковым крючком.

Короткоствольные револьверы с цельной рамкой производились одновременно с образцами модели «тип ордонанс», обладавшей переломной рамкой, «автоматическим» выбрасывателем стреляных гильз и стволом с планкой. И те и другие выпускались под патрон калибра 8 мм «лебель», а также под патроны калибра.38 и.45.

Что касается образцов, явно выходивших за все разумные рамки, но тем не менее представленных в ассортименте продукции фирмы, следует упомянуть револьвер с откидывающимся вверх стволом, созданный на базе конструкции Спирле и обладавший огромным барабаном на два десятка патронов 5,5 мм «велодог» (или на столько же патронов 6,35 мм «ауто»). Одна из его модификаций под патрон 7,65 мм «ауто» имела 16-зарядный барабан.

Все вышеперечисленные образцы продавались непосредственно фирмой ЭДХ и снабжались соответствующей маркировкой, однако некоторые револьверы, реализованные оптовыми партиями, могут иметь клейма розничных торговых фирм. Тем не менее марка HDH, как правило, на них присутствует.

Left Wheeler

Конструкция с таким необычным названием являлась копией револьвера «кольт полис позитив» и была, вероятно, последним из револьверов, выпущенных ЭДХ.

Puppy

Эти снабженные складным спусковым крючком револьверы небольших калибров (.22; 5,5; 6,35 или 7,65 мм) можно, пожалуй, причислить к «велодогам». Существовало бесчисленное количество вариантов, объединенных этим названием: бескурковые, с маленьким курком, с большим курком, с цельной и переломной рамкой. Многие образцы — одни в большей, другие в меньшей степени — были украшены гравировкой или декорированы другим способом.


Fabrique Nationale Herstal

Сайт компании - www.fnherstal.com

В середине 1890-х годов Джон Мозес Браунинг разработал несколько автоматических пистолетов, запатентованных в США в 1897 году. «Винчестер», с которым Браунинг был тесно связан, пистолетами не занимался, поэтому конструктор обратился со своими идеями в фирму «Кольт». Руководство фирмы сразу заинтересовалось его мощным пистолетом с надежным запиранием канала ствола, имевшим неплохую перспективу стать оружием армейского образца, но другие, менее внушительные пистолеты со свободным затвором, особого энтузиазма у «Кольта» не вызвали.

В апреле 1897 года коммерческий директор «Фабрик Насьональ д'Арм де Герр» в бельгийском городе Херстал близ Льежа отправился в США и встретился там с Джоном Браунингом. В середине июля было подписано соглашение, согласно которому «Фабрик Насьональ» (ФН) получала право выпускать пистолеты со свободным затвором на основе конструкции Браунинга. Со стороны «Кольта», по-видимому, никаких возражений не последовало, так как впоследствии мировой рынок был аккуратно поделен между этими компаниями, причем «Кольту» досталось западное полушарие, а «Фабрик Насьональ» – восточное. Территория Великобритании оставалась нейтральной зоной, внутри которой на основе свободной конкуренции имели право действовать обе компании.

Начиная с 1900 года «Фабрик Насьональ» выпустила несколько миллионов пистолетов «браунинг», а само слово во многих европейских языках превратилось в синоним автоматического пистолета.

В декабре 1990 года компания «ФН Херстал СА» была приобретена французской «ЖИАТ Индустри», причем в эту сделку были предположительно вовлечены контролируемые ФН дочерние компании, такие, как «Браунинг Арме», «Ю-Эс Репитинг Арме» и «Манюрен».

В 1989 году «Фабрик Насьональ» выкупила производящий револьверы филиал «Манюрена», создав таким образом компанию «ФН Франс», чтобы выпускать револьверы «манюрен» под своей вывеской. В 1990 году сама «Фабрик Насьональ» оказалась куплена ЖИАТ.


Fabrique d'Armes L?on Nagant

Эмиль и (Анри-)Леон Наган основали в Льеже в 1859 году «Фабрик д'Арм Э. и Л. Наган», но производство личного оружия было начато ими только после того, как в 1870-х годах фабрика выпустила двуствольный пистолет куркового типа для бельгийской полиции.

Одновременно Эмиль Наган разрабатывал револьвер, который должен был участвовать в армейских испытаниях. Первые патенты, касающиеся облегчения разборки оружия и извлечения стреляных гильз, были получены в 1877 году. Вскоре после этого фабрика «Наган» выпустила целую серию револьверов, которые завоевали широкую популярность в армейских кругах.


The Robar Companies, Inc

Сайт компании - www. robarguns. com

Предприятие «Манюфактюр Льежуаз д'Арм а Фё Робар и К°» в Льеже возникло как «Робар и де Керкхове» и, сменив несколько наименований, было ликвидировано, когда называлось акционерная компания «Робар и К°».

На рубеже двух веков фирма «Робар и де Керкхове» начинала свою деятельность с производства дешевых карманных револьверов, а примерно в 1910 году обратилась к выпуску автоматических пистолетов. После окончания первой мировой войны фирма возобновила свою деятельность, продолжавшуюся до начала 1950-х годов. Еще один вынужденный перерыв в ее работе был связан с началом второй мировой войны. Пистолеты этой компании были неплохо сделаны, широко экспортировались в разные страны и встречаются в наше время довольно часто.


war-arms.info

Пистолет "FN Browning Hi-Power М1935" (Бельгия)


FN Browning Hi-Power М1935

Пистолет Browning HP (High Power 1935) выпускается бельгийской фирмой ФН Эрсталь с 1935 года.

Пистолет базируется на разработанной Дж.М.Браунингом в 1926 году схеме запирания со сцепленным затвором и коротким ходом ствола, позже модифицированной бельгийским конструктором Дидье Сэвом.

Ключевые особенности этой модели:

- ударно-спусковой механизм одинарного действия с открытым курком;

- схема автоматики с коротким ходом ствола. Расцепление происходит за счет взаимодействия наклонного выреза в приливе, расположенном в задней нижней части ствола, со специальной деталью в рамке пистолета.

Калибр, мм9x19mm Parabellum,
7.65мм Parabellum,
.40SW
Длина, мм200
Длина ствола, мм118
Вес без патронов, гр885
Емкость магазина/барабана,
кол. патронов
13 (10 - для калибра .40)
Ударно-спусковой механизмодиночного действ

После того как ствол вместе с затвором отходят на несколько миллиметров назад, ствол снижается, расцепляясь с затвором; ствол останавливается, а затвор уходит назад, экстрагируя стреляную гильзу и завершая цикл перезарядки. Зацепление осуществляется при помощи выступов-зацепов на казенной части ствола и на внутренней поверхности затвора;

- магазин в рукоятке емкостью 13 патронов

Пистолет выпускался и выпускается как с фиксированными прицельными приспособлениями, так и с регулируемыми (насечены от 50 до 500 метров), в варианте с отъемной кобурой-прикладом.

В настоящее время выпускается как традиционный вариант, так и улучшенный High Power Mk.III, имеющий измененные накладки на рукоятке из пластика и двусторонний предохранитель.


Browning High Power Mk. III

Вариант, обозначаемый как HP-SA, идентичен варианту Mk.III, но дополнительно имеет автоматический предохранитель, блокирующий ударник до момента полного выжимания спускового крючка. Кроме того, эти же модели впускаются и в калибре .40SW, с усиленным затвором для обеспечения надежности оружия с более мощным патроном.

В разное время состоял на вооружении армий и полиций многих стран, в том числе стран Британского Содружества (Великобритания, Канада и др.), выпускался в Бельгии, Канаде, Египте и многих других странах. До настоящего времени состоит на вооружении в Великобритании, Бельгии и еще многих других странах.

На основе данного пистолета фирмой ФН создан пистолет HP DA, отличающийся ударно-спусковым механизмом двойного действия.

Браунинг Хай Пауэр заслуженно считается одним из лучших пистолетов ХХ века, наравне с другим творением Джона Браунинга – Кольтом М1911.


Browning High Power, с регулируемым целиком и отъемной кобурой-прикладом

shooting-iron.ru

Browning GP-35 - пистолет Браунинга 1935 года ⋆ Оружейный клуб

К такому решению Браунинг пришёл после того, как компания «Кольт» не заинтересовалась его предложениями упростить пистолет модели 1911 г. Уехав в Юту, он приступил к реализации своего замысла. Проектируемый пистолет для своей работы должен был использовать энергию отдачи при коротком ходе ствола. Т.е. в момент выстрела патрон в его стволе запирался за счёт жёсткого сцепления с затвором. По замыслу конструктора, пороховые газы, образующиеся при выстреле, должны были давить на затвор, который, соединённый пазами со ствольными выступами по салазкам рамки, откатывался назад и через некоторое время расцеплялся со стволом, казённая часть которого опускалась и останавливалась. Затвор, продолжая движение, сжимал возвратную пружину. За счёт её энергии он возвращался вперёд, досылая патрон в ствол, который под действием кулачка должен был подниматься и входить в зацепление с кожух-затвором. Спусковой механизм для нового пистолета традиционно был выбран ударникового типа.

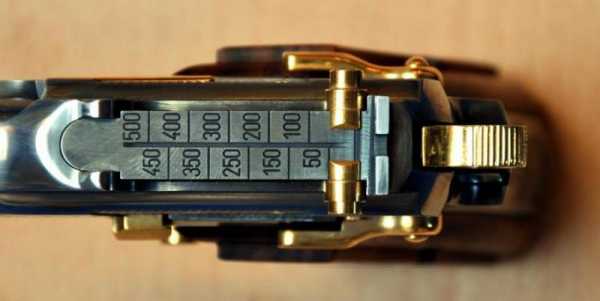

Для поражения удалённых целей в конструкции предусматривался передвижной прицел на несколько сот метров и возможность крепления приклада, а для безопасной эксплуатации пистолета — предохранитель, препятствующий выстрелу при вынутом магазине. В 1922-1923 гг. прототип нового пистолета был реализован в металле. Для закрепления своих авторских прав на изобретение 28 июня 1923 г. Браунинг подаёт патентную заявку, которая рассматривалась чрезвычайно долго. Патентный документ за N° 1 618510 на имя Джона Мозеса Браунинга увидел свет только 22 февраля 1927 г., через несколько месяцев после смерти конструктора! Заокеанские оружейные производители, увы, не проявили интереса к новому пистолету Браунинга, и тогда он обратился к своей «палочке-выручалочке», бельгийской фирме «Фабрик ЕНасьональ», давшей путёвку в жизнь его первому пистолету модели 1900 г. Здесь труд оружейника оценили сполна.

В 1923 — первой половине 1924 г. «Фабрик ЕНасьональ» выпустила два опытных образца конструктивно аналогичных раннему прототипу, но имевших более совершенный дизайн. Во второй половине 1924 г. в создании нового пистолета наметился значительный прорыв. Он был тесно связан с деятельностью главного конструктора фирмы Дидоне Сэва, который разработал двухрядный магазин большой ёмкости и новый ударноспусковой механизм куркового типа. Эти новшества позволили значительно улучшить конструкцию, предложенную Браунингом. Здесь следует заметить, что оружейный талант Сэва неоднократно проявлялся и в дальнейшем. Например, в 1932 г. он настолько усовершенствовал крупнокалиберный наземный пулемёт Браунинга М-2, что его стало возможным применять на самолётах бельгийских ВВС. К 1938 г. ему удалось поднять его скорострельность до 1 500 выстрелов в минуту! После Второй мировой войны Сэвом было разработано несколько удачных образцов самозарядных винтовок, одна из которых, знаменитая ФЕН ФАЛ, долгое время состояла на вооружении в армиях многих стран мира.

В марте 1926 г. «ФЕН» изготовила опытный образец, в устройстве которого уже чётко прослеживались черты будущего серийного образца. К сожалению, на этом этапе деятельность Браунинга в доработке пистолета прекратилась. В ноябре 1926 г., во время очередного визита в Бельгию, он скоропостижно скончался от инфаркта в возрасте 61 года. Смерть маститого оружейника хоть и повлияла на ход работ, но не кардинально. Проект возглавил
Дидоне Сэв и довёл дело до конца. К ноябрю 1928 г. последний вариант опытного пистолета был окончательно готов. Полностью был отработан внешний облик пистолета. Окончательно было определено местоположение предохранителя и форма курка.

Если в предыдущих опытных образцах предохранитель располагался под курком, то в последнем исполнении занял более привычное место — в задней части рамки с левой стороны, а курок обрёл рифлёную головку округлой формы. Через год, к марту 1929 г., пистолет был подготовлен к серийному выпуску.
В последующие два года в него были внесены некоторые мелкие доработки. Пистолет получился надёжный и мощный. Сохранив в названии оружия имя Браунинга, фирма надеялась на повторение успеха, подобного его предыдущим моделям. По сути, это был сознательный и продуманный маркетинговый ход, ведь от того «браунинга», что предлагал изобретатель на начальном этапе, фактически остались лишь принцип действия автоматики
и система запирания патрона перекосом ствола в вертикальной плоскости.

Однако мировой экономический кризис начала 30-х гг. XX в. внёс в планы компании «ФЕН» существенные коррективы. Сбыт оружия резко упал, и новинка бельгийских оружейников не вызвала интереса. Только после принятия пистолета в 1934 г. на вооружение в Бельгии под обозначением модель 1935 г. «Гранд Пуассан»(«Большая мощность») спрос на новый «браунинг» несколько оживился. Заказы на пистолеты поступили из Литвы, Эстонии, Финляндии, Перу и Китая. ЕНо объёмы их были невелики.

Например, финны, предполагавшие использовать закупленные пистолеты только в военно-воздушных силах, ограничились несколькими сотнями экземпляров.  итоге до начала Второй мировой войны (1 сентября 1939 г.) было произведено немногим более 56500 пистолетов системы Браунинга обр. 1935 г., включая изготовленные для коммерческой реализации.

Звёздный час для «браунинга» 1935 г. наступил во время Второй мировой войны. На него обратили внимание обе воюющие стороны. Первыми были немцы, которые после оккупации Бельгии, в мае 1940 г., включили герстальское предприятие в состав концерна «ДВМ» и организовали производство «браунингов» 1935 г. для своих Вооружённых сил под обозначением « Pistole 640(b)». Уже 1 сентября 1940 г. на заводе начала действовать немецкая военная приёмка. Поначалу выпускался пистолет с передвижным секторным прицелом и пазом в рукоятке для крепления кобуры-приклада, но вскоре перешли на упрощённый вариант с постоянным прицелом на 50 м и без паза в рукояти. Лишь очень короткое время, только в 1941 г., в производстве находился своего рода промежуточный вариант. Уже без паза для кобуры-приклада, но ещё с передвижным прицелом на 500 м. За четыре года, до сентября 1944 г., было выпущено 319000 «браунингов» 1935 г., значительная часть которых была направлена на вооружение воздушно-десантных и эсэсовских частей.

Пистолет Браунинга обр. 1935 г. завоевал популярность и по другую сторону фронта. В начале Второй мировой войны группе инженеров фирмы «ФН» во главе с Дидоне Сэвом удалось покинуть оккупированную Бельгию и перебраться в Великобританию. Туда они прибыли не с пустыми руками, а с чертежами своего новейшего пистолета. Однако попытки наладить в Англии его выпуск не увенчались успехом. В 1942 г. чертежи пистолета были направлены в Канаду компании «Джон Инглес» из Торонто. Здесь в течение двух лет была осуществлена подготовка к производству и внесены некоторые изменения в конструкцию. За счёт установки прицельного целика на специальном основании внешний облик пистолета несколько изменился. С февраля 1944 г. по сентябрь 1945 г. осуществлялось его серийное производство. Было выпущено 151 816 экземпляров, которые успешно применялись офицерами британских и канадских Вооружённых сил, а также поставлялись в Китай. Широкое применение «браунингов» 1935 г. во Второй мировой войне позволило пистолету в послевоенные годы обрести выдающуюся популярность в качестве офицерского оружия. Тогда же за пистолетом закрепилось название «Хай Пауэр» — пистолет «высокой мощности».

В 1946 г. «Фабрик Насьональ» возобновила производство этого оружия, постепенно внося в его конструкцию дальнейшие усовершенствования и технические улучшения. В 1962 г. была изменена конструкция выбрасывателя и система крепления его в кожух-затворе. Теперь он просматривался на правой внешней стенке кожух-затвора, став важным отличительным признаком пистолетов послевоенного выпуска. В 1965 г. улучшили систему запирания ствола. В дальнейшем на некоторых модификациях стали устанавливать более совершенный прицел и самовзводный спусковой механизм. Лицензионное производство пистолетов организовали Португалия и Аргентина. «Хай Пауэр» приняли на вооружение в армиях 77 государств.

weaponclub.ru

Пистолет Browning M1935 High Power (Бельгия)

История знаменитой модели Browning model 1935 года началась вскоре после первой мировой войны. Это оружие стало широко известно как GP-35 (от французского Grande Puissance), или как «Browning High Power» что означает в обоих случаях «большую мощность». Последнее название закрепилось за пистолетом в коммерческой продаже. В основе конструкции пистолета лежит модель известного оружейника Джона Браунинга (1855-1926) который разработал её совершенствуя свою же модель Кольта-Браунинга 1911 года. Запатентовав новую модель, конструктор предложил её в 1924 году бельгийской «Fabrique National», или как её ещё называют - FN, в городке Херстал, неподалёку от Льежа.

Модель представляла собой самозарядный пистолет с автоматикой, работающей на основе отдачи сцепленного затвора при кортком ходе качающегося ствола. Однако в новой модели автор заменил серьгу, обеспечивающую снижение ствола в кольте M1911A1, подствольным приливом с наклонным вырезом. При откате прилив скользит по поперечине рамки и опускает ствол вниз. В первоначальном проекте новый вариант пистолета имел ударниковый механизм и однорядное расположение патронов в магазине. На бельгийской фабрике оружие претерпело значительные изменения. Прежде чем опытные разработки были доведены до конца, Д. Браунинг умер и дело продолжил директор фабрики Дьёдонне Сев. Под его руководством пистолет получил ударный механизм с наружным курком, а магазин стал двухрядным, что для дальнейшей судьбы пистолета имело первостепенное значение. Магазин вмещал в себя 13 люгеровских патронов калибра 9 мм, известных как 9-мм «парабеллум».

Однако в 1929 году, когда была закончена разработка модели, в октябре, на нью-йоркской фондовой бирже разразился небывалый кризис, повлекший за собой экономическую катастрофу в стране. В этой ситуации выбрасывать на рынок новую модель оружия было бесполезно. Лишь в 1934 году руководство FN решило предложить его бельгийское армии, где он был сразу принят на вооружение как Browning model 1935 года. Вслед за тем посыпались заказы из других стран, в результате чего пистолет получил всемирную известность. Модель Browning model 1935 «High Power» была поставлена на вооружение армии и полиции 50 государств мира и осталась в некоторых странах по сей день.

Основой её популярности является не только большая вместимость магазина и мощный патрон, но и вошедшие в историю исключительная надёжность и безопасность пистолета. Сегодня, спустя более 70 лет после официального появления, Browning High Power продолжает оставаться в ряду лучших мировых образцов. Недавно бельгийцы решили дать новую жизнь своему детищу, выпустив его модификацию под патрон .40 S&W. При переделке под новый патрон была оставлена прежняя конструкция со снижающимся стволом, с подствольным приливом И двусторонним предохранителем. который фиксирует в безопасном положении затвор-кожух и блокирует спусковую тягу. Был также оставлен и магазинный предохранитель.

Вместе с тем некоторые серьёзные изменения внести пришлось. Из-за увеличенной мощности патронов .40 S&W пистолет снабдили тремя боевыми выступами на стволе вместо двух, ранее существовавших. Была также поставлена более мощная возвратная пружина, что хорошо чувствуется при разборке оружия. Общая длина ствола 118 мм была сохранена, прежним остался внешний диаметр ствола, равный 13,7 мм. Как и другие модели «Browning High Power», новая модификация обходится без ствольной втулки. Возвратная пружина надета на шток только в задней своей части, а спереди утапливается в уступ затвора-кожуха. Направляющий пружину шток имеет длину 50 мм и упирается в подствольный прилив. Поперечник затвора-кожуха у рукояти увеличен для прочности и равен 24,4 мм. Это является одной из главных причин утяжеления пистолета на 80 г против 9-мм модели.

Испытания показали, что усилие спускового крючка равно 3.2 кг, что для данного типа оружия находится в разумных пределах. Тем более, что ещё при создании модели Browning model 1935 года, спусковой механизм был у неё сконструирован иначе, чем у кольта 1911 года. Вместо диагональных спусковых тяг, проходящих по обеим сторонам магазина, была оставлена одна, смонтированная в затворе-кожухе. Это привело к увеличению усилия на спусковом крючке, что для боевого оружия посчитали несущественным. Новая версия Browning High Power снабжена внешним курком с достаточно крупным хвостовиком. Он имеет ширину 6,7 мм и снабжён поперечной насечкой. Это обеспечивает надёжный захват при плавном спуске курка.

Прицельные приспособления состоят из прицела, посаженного на «ласточкин хвост», который имеет в щитке прямоугольную прорезь шириной 3,5 мм и высотой 2,5 мм. а также из плоской мушки шириной 3.3 мм, маркированной белой точкой. Длина прицельной линии составляет 158 мм. Щёчки рукояти выполнены из искусственного материала. отделанного резьбой ромбиками. Они имеют с обеих сторон полочку для большого пальца, что делает возможным стрельбу из пистолета как с правой, так и с левой руки. Внешние поверхности покрыты матовым чёрным воронением, что хорошо защищает от коррозии.

Испытание оружия было проведено в Швейцарии. На стенде Browning High Power показал себя с наилучшей стороны. Рассеивание (по результатам десяти выстрелов) не выходило за пределы кругов, ограниченных диаметрами от 48 до 75 мм. Некоторые уводы оружия были явно связаны с тяжеловатым спуском, что посчитали незначительным минусом.

Тактико-технические характеристики Browning High Power 1935

Патрон - 9-мм «парабеллум»
Полная длина: 197 мм
Длина ствола: 118 мм
Масса: 920 г
Нарезы: 6 правосторонних
Емкость магазина: 13 патронов

Маркировка
«FABRIQUE NATIONAL HERSTAL BELGIUM BROWNING'S PATENT DEPOSE FN (год)» на левой стороне затвора.
Военные модели могут иметь принятые в НАТО регистрационные номера.

Предохранители
Неавтоматический флажковый предохранитель с левой стороны рамки сзади; последние модели имеют флажок и с правой стороны. Верхнее положение — «предохранитель».

Разряжение
Защелка магазина расположена слева, позади спусковой скобы. Извлечь магазин, оттянуть назад затвор-кожух, чтобы извлечь патрон из патронника, осмотреть патронник через окно затвора-кожуха. Отпустить затвор, нажать на спусковой крючок.



www.dogswar.ru

9-мм пистолет системы Браунинга образца 1935 г.

9-мм пистолет системы Браунинга образца 1935 г.



Пистолет Браунинга обр. 1935 г. является одним из мощных современных пистолетов (рис.1).



Рис.1. Пистолет системы Браунинга обр.1935г.



По принципу автоматики пистолет относится к образцам оружия с отдачей ствола и затвора при коротком ходе ствола. Полный откат затвора после расцепления со стволом осуществляется за счет приобретенной скорости совместного движения.

Запирание канала ствола осуществляется качанием ствола в вертикальной плоскости. В отличие от пистолетов Кольта и «ТТ» запирание и отпирание его производятся не с помощью серьги, а благодаря наличию специальных выступов.

Ударный механизм куркового типа с открытым расположением курка. Разбивание капсюля производится за счет энергии боевой пружины, монтируемой на тяге курка в рукоятке пистолета.

Спусковой механизм с разобщителем работает только при вставленном магазине и позволяет вести одиночный огонь.

Предохранение от случайных выстрелов осуществляется постановкой курка на предохранительный взвод, а при взведенном курке предохранителем, действующим от руки и стопорящим одновременно кожух-затвор.

Предохранение от преждевременных выстрелов осуществляется самой конструкцией спускового механизма, работающего только при переднем положении кожуха-затвора.

Особенностью пистолета является конструкция емкого магазина на 13 патронов, с шахматным расположением и выходящей горловиной для одного патрона. Магазин помещается в рукоятке и стопорится защелкой. При израсходовании всех патронов кожух-затвор останавливается в заднем положении на затворной задержке.

Экстракция стреляной гильзы производится пружинным выбрасывателем, а отражение специальным отражателем, укрепленным в задней части рамки пистолета.

Прицел секторного типа с насечкой до 500м через каждые 50м. Пистолет приспособлен для присоединения приклада. Для стрельбы из пистолета используются 9-мм длинные патроны Браунинга.



Основные данные пистолета



Калибр ............................................................................ 9 мм

Вес пистолета с магазином и патронами .................... 1050 г

Начальная скорость пули примерно ............................ 330-340 м/сек

Длина ствола .................................................................. 118 мм

Длина пистолета ............................................................ 197 мм

Высота пистолета ..........................................................  133 мм

Дульная энергия ............................................................. 40 кгм

Эжекция гильз ................................................................ вправо







Устройство пистолета



Рамка

Неподвижной частью пистолета является сложная фрезерованная рамка (рис.2).



Рис.2. Рамка пистолета разобранная: 1 - рамка, 2 - щечки, 3 - основание защелки магазина с пружиной, 4 - чека защелки, 5 - курок, 6 - тяга курка с осью, 7 - боевая пружина, 8 - регулировочный винт, 9 - спусковая пружина, 14 - отражатель.



Нижняя часть рамки вместе с привинченными деревянными щечками образует рукоятку, внутри которой помещается широкий магазин с патронами, расположенными в шахматном порядке, а сзади - спусковую скобу. Между скобой и рукояткой помещается защелка магазина. В задней стенке рукоятки внутри монтируются боевая пружина с тягой курка и спусковая пружина. Сзади в стенке имеется паз с выточкой для пристегивания приклада. Сверху на направляющих выступах (а) и (б) помещается и движется подвижная часть пистолета.

Спереди в рамке имеется желоб для помещения возвратной пружины с направляющим стержнем и нижней трубки кожуха, гнездо для помещения прилива ствола с уступом, ограничивающим движение кожуха-затвора назад и отверстие (в) для стержня затворной задержки.

Внутри над спусковой скобой сделано гнездо, в котором помещается спусковой крючок со своей пружиной и другими деталями спускового механизма и поворачивается на оси, укрепленной в гнезде той же рамки, и над ним прочно посажен в рамку вкладыш, производящий запирание и отпирание.

В задней части сверху сделан уступ для лучшего обхвата рукой, внутри которого помещаются детали ударного и спускового механизмов и отражатель.



Кожух-затвор. Механизм запирания



Подвижную часть пистолета составляют ствол, кожух-затвор и возвратная пружина.



Рис.3. Ствол.



Ствол (рис.3) с утолщенной казенной частью имеет массивный прилив, переднюю часть которого составляет отпирающий выступ (а), а заднюю — запирающий (б), снабженный сверху скосом для направления патронов, и два полукольцевых паза (в) для соединения с кожухом-затвором. Внутренняя нарезная часть ствола имеет шесть нарезов, вьющихся слева вверх направо.



Рис.4. Кожух-затвор разобранный: 16 - кожух-затвор, 17 - возвратная пружина, 18 - направляющий стержень, 19 - ударник, 20 - пружина ударника, 21 - упор пружины, 22 - спусковой рычаг, 23 - ось спускового рычага.



Кожух-затвор (рис.4) — тяжелая деталь с основной массой, расположенной в задней части и образующей затвор.

В передней части кожуха-затвора помещается и движется ствол. Его движение происходит так, что дульная часть скользит в отверстии передней стенки кожуха-затвора, а утолщенная казенная часть — во внутреннем гнезде; вырезы ствола располагаются под запирающими выступами средней части кожуха-затвора.

Под стволом в отверстии прилива трубки (а) кожуха-затвора помещается возвратная пружина, упирающаяся спереди в стенку прилива, а сзади через направляющий стержень в прилив ствола. Направляющий стержень в собранном положении кожуха-затвора при помощи полукольца прочно фиксируется на приливе ствола, создавая строго определенное взаиморасположение собранных деталей.

В затворе монтируются детали ударного механизма: ударник, пружина ударника и упор, спусковой рычаг с осью и выбрасыватель.

На левой стенке сделаны выемки: передняя (б) для помещения зуба затворной задержки, средняя (в) для фиксации положения кожуха-затвора при вставлении затворной задержки и задняя (г) для стопорения кожуха-затвора при постановке пистолета на предохранитель.

На правой стенке сделано выводное окно, в задней части насечка и вырез для помещения курка.

Собранный кожух-затвор вместе со стволом и возвратной пружиной помещается и движется на рамке. Движение направляется вырезами ствола по выступам рамки, причем прилив ствола помещается в гнезде рамки, но тай, что горизонтальная плоскость запирающего выступа лежит на вкладыше рамки, а сам вкладыш сзади отпирающего выступа. Нижний прилив кожуха-затвора входит в жолоб рамки. В отверстия рамки через отверстие направляющего стержня вставляется стержень затворной задержки, в который упирается ствол своим приливом.

Запирание и отпирание канала ствола осуществляются опусканием и подъемом ствола при помощи отпирающего и запирающего выступов прилива ствола и вкладыша рамки.

В запертом положении казенная часть ствола приподнята — ствол и кожух-затвор прочно соединены выступами. Это положение фиксируется опирающейся на вкладыш горизонтальной площадкой запирающего выступа.

При выстреле или при отведении кожуха-затвора рукой ствол и кожух-затвор сначала двигаются совместно относительно неподвижной рамки; производится сжатие возвратной пружины между стенкой прилива трубки кожуха-затвора и направляющим стержнем пружины. Когда скос отпирающего выступа начнет взаимодействовать с вкладышем рамки, ствол начнет опускаться вниз своей казенной частью, вырезы ствола выйдут из зацепления с выступами кожуха-затвора. Последний, освободившись, будет двигаться за счет приобретенной скорости назад до упора задней стенки прилива в уступы жолоба; заднее положение ствола ограничивается упором в рамку.

При возвратном движении под действием пружины кожух-затвор ударяет по стволу и сдвигает его с места. Ствол движется вперед, отпирающий скос расцепляется с вкладышем, а скос запирающего выступа, опираясь на вкладыш, заставит ствол подняться казенной частью и снова сцепиться с кожухом-затвором. Горизонтальная площадка запирающего выступа снова встанет под вкладышем, фиксируя запертое положение. Движение сцепленного со стволом кожуха-затвора вперед ограничивается ударом прилива ствола о стержень затворной задержки.



Ударно-спусковой механизм



Деталями ударного механизма (рис.5) являются ударник с пружиной и упором, курок с осью и тягой и боевая пружина.



Рис.5. Детали ударного механизма: 5 - курок, 6 - тяга курка, 7 - боевая пружина, 8 - регулировочный винт, 19 - ударник, 20 - пружина ударника, 21 - упор.



Ударник вместе с пружиной помещается и движется в ступенчатом отверстии затвора. Сзади ударник ограничивается упором, вставляемым в вертикальные гнезда затвора. Положение самого упора фиксируется ударником, головка которого заскакивает в отверстие упора во вставленном положении.

Курок имеет головку (а) с накатанной поверхностью, предохранительный (б) и боевой (в) взводы и отверстие для оси. Снизу в передней части в тело курка запрессован штифт, на котором шарнирно помещается тяга. В нижней части тяги при помощи нижнего упора-гайки собрана с некоторым предварительным поджатием боевая пружина, которая сверху при отделенном курке упирается в тело тяги, а в собранной рамке — в рамку. Поджатие пружины можно регулировать.

Курок, собранный с тягой и боевой пружиной, помещается в задней части рамки и вращается в ней на оси, являющейся стержнем предохранителя, причем тяга и боевая пружина располагаются в гнездах задней стенки рукоятки и боевая пружина сверху упирается в стенку гнезда.

Спусковой механизм (рис.6) пистолета собирается в рамке и кожухе-затворе; он состоит из спускового крючка (собранного с разобщителем и другими деталями), спускового рычага, шептала и спусковой пружины.





Рис.6. Детали спускового механизма: 10 - спусковой крючок, 11 - ось спускового крючка, 12 - шептало с осью, 22 - спусковой рычаг, 23 - ось спускового рычага, 24 - выключатель с пружиной, 25 - разобщитель, 26 - спусковая пружина со штифтом.



Особенностью спускового механизма является зависимость работы спускового механизма (в частности разобщителя) от магазина: можно произвести спуск только при вставленном магазине.

Спусковой крючок поворачивается на оси в гнезде рамки. Внутри тела спускового крючка в отверстии помещается и движется выключатель. Под. действием пружины выключатель приводится в заднее положение и ограничивается штифтом. Выключатель имеет лопасть (а), соприкасающуюся с магазином, и стержень с вырезом (б).

В задней части спускового крючка помещается и поворачивается на своих цапфах разобщитель с длинным пальцем. Разобщитель имеет паз для ветви пружины и зуб (в), взаимодействующий со стенками выреза выключателя. Сверху в гнезде спускового крючка помещается фасонная пружина и фиксируется в нем штифтом. Задняя ветвь пружины спускового крючка входит в паз разобщителя и фиксирует его положение, а при установленном спусковом крючке в рамку фиксирует ось спускового крючка; передняя ветвь пружины в собранной рамке упирается в стенку гнезда рамки.

Спусковой рычаг помещается в правом пазу нижней части затвора и свободно поворачивается в нем на оси, прочно укрепленной в кожухе-затворе. Спусковой рычаг своим длинным хвостом соединяется с разобщителем, а коротким взаимодействует с шепталом.

Шептало имеет зацепляющий зуб (г), лопасть (д) для соединения со спусковой пружиной, выступ (е) для взаимодействия с предохранителем, отверстие для оси и уступ (ж) для взаимодействия со спусковым рычагам. Шептало может вращаться в задней части рамки перед курком на оси, фиксируемой выступами кожуха-затвора.

Спусковая пружина (рис.2) крепится в гнезде задней стенки рукоятки пистолета и удерживается стенками гнезда уступа и кнопкой, укрепленной снизу на самой пружине и входящей в гнездо нижней части стенки рукоятки. Длинное перо действует на лопасть шептала и поворачивает последнее, прижимая его зуб к курку.

В собранном пистолете головка курка помещается в заднем вырезе кожуха-затвора и прижимается боевой пружиной к ударнику; шептало под действием спусковой пружины прижимается к курку; спусковой крючок под действием пружины повернут, и его хвост находится в переднем положении; разобщитель — в опущенном нижнем положении.

Если магазин вставлен (рис.7), то выключатель коробкой магазина будет передвинут в переднее положение, его пружина сжата, разобщитель повернут и его палец встанет под спусковой рычаг.



Рис.7. Схема выключения спускового механизма: I - магазин вставлен, II - магазин вынут.



Если магазин вынут, выключатель под действием своей пружины приводится в заднее положение, поворачивает разобщитель и расцепляет его палец со спусковым рычагом.

При вставленном магазине при переднем положении кожуха-затвора спусковой рычаг ложится своим выступом на уступ шептала, а хвостом — на палец разобщителя и таким образом соединяет детали спускового механизма.

При взведении от руки курок поворачивается, сжимая боевую пружину; зуб шептала перескакивает предохранительный взвод, заходит за боевой взвод курка и задерживает его во взведенном положении. При нажатии -на спусковой крючок последний поворачивается, деформируя переднюю ветвь пружины; разобщитель вместе с выключателем поднимается вверх, палец разобщителя действует на спусковой рычаг, поворачивает последний, выступ спускового рычага действует на уступ шептала и поворачивает шептало; при этом курок освобождается и происходит выстрел.

После выстрела кожух-затвор отходит назад и взводит курок; спусковой рычаг расцепляется с разобщителем и шепталом; шептало освобождается, вновь заскакивает за боевой взвод курка и задерживает последний во взведенном положении. При движении кожуха-затвора вперед спусковой рычаг своим выступом попадает на шептало, его хвост опускается, надавливает сзади на палец разобщителя, разобщитель поворачивается пальцем вперед, деформируя заднюю ветвь пружины. Это положение остается после выстрела при нажатом спусковом крючке.

Для производства следующего выстрела необходимо отпустить спусковой крючок и снова нажать на него. При освобождении от нажима спусковой крючок под действием пружины поворачивается в обратную сторону, разобщитель с выключателем опускается, палец разобщителя расцепляется с передним торцом спускового рычага. После этого под действием задней ветви спусковой пружины разобщитель поворачивается, и его палец вновь становится под спусковой рычаг.

Если магазин вынут, то выключатель принимает заднее положение, надавливает передней стенкой на зуб разобщителя, вследствие чего палец разобщителя выходит из-под спускового рычага.





Предохранительное устройство



Предохранение от случайных выстрелов обеспечивается предохранителем, действующим от руки, и постановкой курка на предохранительный взвод.

Предохранитель состоит из лопасти (а) (рис.8) с зубом (б), выступом (в), стопором и гребнем, и стержня с фиксирующим зубом. Предохранитель помещается слева на заднем уступе рамки пистолета и поворачивается в гнезде рамки.



Рис.8. Предохранитель.



Стержень предохранителя является осью вращения курка и фиксируется в рамке отражателем, за который заходит зуб стержня. В собранной рамке зуб предохранителя входит через вырез внутрь рамки и взаимодействует там с выступом шептала (е) (рис.6), а выступ находится сверху и может зацепляться с выемками на левой стенке кожуха-затвора.

При спущенном курке зуб предохранителя находится под выступом шептала и предохранитель не может поворачиваться, т. е. находится только в выключенном положении. Когда же курок, поставлен на предохранительный или боевой взвод, шептало повернуто в сторону зацепления, зуб шептала отходит несколько назад и позволяет предохранителю поворачиваться. Для включения предохранителя при курке, поставленном на предохранительный взвод (положение для носки) или на боевой взвод (положение для стрельбы), необходимо повернуть предохранитель гребнем вверх. При этом зуб предохранителя становится сзади выступа шептала и не позволяет последнему поворачиваться, т. е. расцепляться с курком, а выступ заходит в заднюю выемку левой стенки кожуха-затвора и не позволяет последнему отходить назад.



Магазин



Магазин пистолета сменный, коробчатого типа; его емкость 13 патронов, расположенных в шахматном порядке. Магазин состоит из следующих частей: цельнотянутой коробки с переходной горловиной и загибами, литого алюминиевого подавателя, пружины и дна.

Крепление магазина в рукоятке пистолета защелкой аналогично креплению в пистолете ТТ обр. 1930 г.



Затворная задержка



Затворная задержка (рис.9) пистолета состоит из стержня (а) с выемкой для стопора и лопасти (б) с зубом (в), выступом (г), гребнем и щитком (д), закрывающим вырез на кожухе-затворе для выступа. Затворная задержка работает так же, как и задержка пистолета ТТ обр. 1930 г. Положение защелки в пистолете фиксируется стопором, собранным внутри направляющего стержня возвратной пружины, и левой стенкой кожуха-затвора.





Рис.9. Затворная задержка.



Для установки или отделения затворной задержки кожух-затвор отводится назад и стопорится выступом предохранителя, входящим в среднюю выемку кожуха-затвора (в) (см. рис.4).



Экстракция и отражение стреляной гильзы



Экстракция стреляной гильзы осуществляется массивным пружинным выбрасывателем, помещающимся в продольном отверстии затвора и удерживаемым упором ударника.

Отражение гильзы осуществляется пластинчатым отражателем, сделанным по профилю заднего уступа рамки и укрепляемым в рамке осью шептала и стержнем предохранителя.

Отражение стреляной гильзы производится вправо.





Прицельное приспособление



Мушка подвижно крепится на основании мушки, прочно посаженном спереди в кожухе-затворе; крепление осуществляется в виде ласточкина хвоста.

Прицел секторного типа. Состоит из 1) прицельной колодки, сделанной за одно целое с кожухом-затвором, 2) прицельной планки, поворачивающейся на оси, жестко укрепленной в проушинах колодки прицела, 3) пружины, смонтированной в планке, и 4) хомутика со стопорным приспособлением.







Взаимодействие частей (рис.10)



При заряжании



Для заряжания пистолета необходимо вставить наполненный магазин в рукоятку пистолета до полного запирания защелкой. Затея надо отвести кожух-затвор назад доотказа и быстро отпустить. Пистолет заряжен и взведен.



Рис.10. Разрез пистолета Браунинга обр.1935г.: 1 - рамка, 3 - основание защелки магазина, 4 - чека защелки, 5 - курок, 6 - тяга курка, 7 - боевая пружина, 8 - регулировочный винт, 9 - спусковая пружина, 10 - спусковой крючок, 11 - ось спускового крючка, 12 - шептало, 13 - предохранитель, 15 - ствол, 16 кожух-затвор, 17 - возвратная пружина, 18 - направляющий стержень, 19 - ударник, 20 - пружина ударника, 21 - упор, 22 - спусковой рычаг, 23 - ось спускового рычага, 24 - выключатель, 25 - разобщитель, 26 - спусковая пружина.



Пистолет с взведенным курком может быть поставлен на предохранитель: лопасть предохранителя поворачивается вверх. Если пистолет после заряжания укладывают в кобур, то курок ставят на предохранительный взвод и, кроме того, включают предохранитель; в таком положении пистолет оказывается полностью запертым.

При отведении кожуха-затвора назад производится отпирание; кожух-затвор расцепляется со стволом и движется назад, сжимая возвратную пружину и взводя курок. После прохождения патрона пружина магазина подает патроны вверх, а первый патрон при последующем движении кожуха-затвора вперед досылается по направляющим скосам в патронник, выбрасыватель зацепляет его за выточку.





При выстреле



Для производства выстрела необходимо поставить прицел, снять курок пистолета с предохранителя; для этого в пистолете с курком, поставленным на предохранительный взвод, выключить предохранитель, повернув его лопастью вниз, и поставить курок на боевой взвод; в пистолете со взведенным курком надо только выключить предохранитель. Затем необходимо прицелиться и плавно нажать на спусковой крючок.

При выстреле под действием давления пороховых газов в канале ствола пуля получает движение вперед, а кожух-затвор вместе со стволом назад. При этом происходит взведение курка, разобщение, отпирание, экстракция и отражение гильзы и подача нового патрона магазином.

При возвратном движении очередной патрон вводится в патронник, а курок остается на шептале. Для следующего выстрела необходимо отпустить и снова нажать на спусковой крючок.

После израсходования всех патронов кожух-затвор остается в заднем положении на затворной задержке.





При разряжании



Для разряжания пистолета необходимо вынуть магазин, извлечь последний патрон из патронника и вставить его в магазин и плавно опустить курок.







Разборка и сборка пистолета



Неполная разборка



Для разборки пистолет должен быть разряжен и снят с предохранителя.

Разборку надо производить в следующем порядке:

1. Вынуть магазин, удерживая пистолет в правой руке и нажимая большим пальцем на защелку магазина.

2. Отделить затворную задержку, для чего отвести кожух-затвор в заднее положение и поставить на предохранитель, введя выступ предохранителя в среднюю выемку на левой стенке кожуха-затвора; затем надавить справа на выступающий конец стержня затворной задержки, приведя предварительно ее лопасть в верхнее положение и отделить ее от рамки.

3. Отделить кожух-затвор от рамки, для чего выключить предохранитель и, преодолевая давление возвратной пружины, отвести кожух-затвор вперед и снять с рамки.

4. Отделить возвратную пружину, для чего отвести направляющий стержень возвратной пружины вперед, вывести его из зацепления со стволом и отделить вместе с возвратной пружиной.

5. Отделить ствол, для чего расцепить его с кожухом-затвором и вывести из гнезда.





Полная разборка



Для полной разборки необходимо сделать неполную разборку, затем продолжать ее в следующем порядке.

1. Разобрать кожух-затвор, для чего:

а) пользуясь стержнем затворной задержки, утопить ударник и, удерживая его от выскакивания, отделить упор ударника, затем сам ударник и его пружину;

б) вывести выбрасыватель из своего гнезда и отделить от кожуха-затвора;

в) головкой ударника отвести ось спускового рычага вправо и отделить от кожуха-затвора; отделить спусковой рычаг.

2. Разобрать рамку пистолета:

а).плавно спустить курок, для чего отвести его назад, повернуть шептало, так чтобы оно расцепилось с курком, и плавно, преодолевая давление пружины, отвести курок в переднее положение;

б) придерживая шептало, вывести с помощью бойка ударника ось шептала из рамки и отделить шептало;

в) повернуть отражатель в крайнее нижнее положение;

г) привести предохранитель в среднее положение так, чтобы его стопор встал между выемками рамки; надавить справа на выступающий конец и слева отделить предохранитель от рамки;

д) отделить отражатель;

е) вывести спусковую пружину из гнезда рамки и отделить ее вместе с курком от рамки;

ж) вывинтить винты щечек и отделить щечки от рамки.

Производить дальнейшую разборку пистолета не рекомендуется. Для отделения спускового крючка выводят разобщитель из зацепления с выключателем и отделяют от спускового крючка и выводят крючок из гнезда вместе с другими деталями через спусковую скобу.





Сборка пистолета



Сборка пистолета производится в порядке, обратном принятому для разборки. При сборке рамки щечки привинчиваются в последнюю очередь, перед установкой предохранителя сначала вводится его стержень; затем отражатель поворачивается в крайнее нижнее положение, а предохранитель приводится в положение, когда его стопор помещается между выемок рамки, и в этом положении полностью вставляется в рамку. Направляющий стержень с возвратной пружиной вставляется так, чтобы горизонтальная площадка его головки была обращена вниз.

При присоединении затворной задержки привести кожух-затвор в заднее положение и поставить там на предохранитель.







Следы на пулях





Количество нарезов – 6

Направление нарезов – правое

Шаг нарезов – 246 - 252 мм

Угол наклона нарезов – 6,4 – 6,5°

Ширина полей нарезов – 1,8 – 2,3 мм







Следообразующие детали и следы на гильзах





Зацеп выбрасывателя - расположен справа внизу, форма прямоугольная, ширина - 4,0 мм.

Выступ отражателя - расположен слева внизу, форма рабочей поверхности трапециевидная, размером 1,4х2,4х3,3 мм.

Угол между выступом отражателя и зацепом выбрасывателя - 230°

Боек — кончик полусферический, диаметром 1,75 мм.

Передний срез затвора — со следами продольной обработки.



Рис. 11. Следы на гильзе.




eko-czao.narod.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
