невыносимая легкость бытия » Военное обозрение

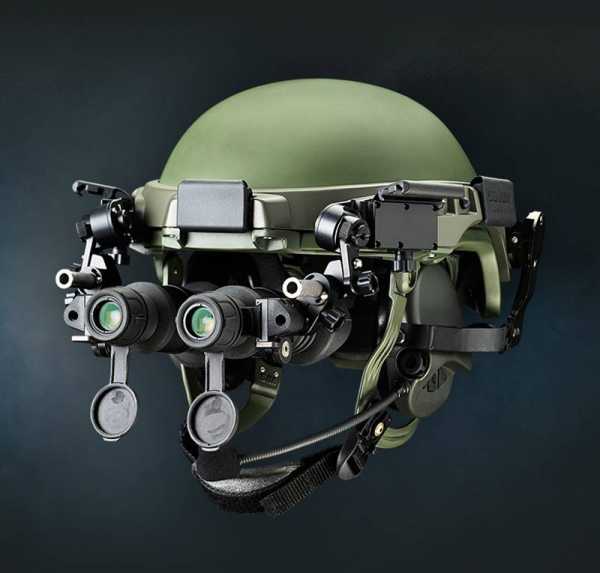

Концепция тактического головного убора Thor Tactical Headgear System заключается в интеграции всех жизненно необходимых возможностей в шлем, включая сенсоры и средства связи
Разработчики шлемов постоянно ведут битву с весом, стараясь при этом максимально повысить параметры безопасности, надежности и комфортности своих изделий. Это очень важно при установке на них в качестве легких аксессуаров таких современных систем, как например, очки ночного видения и камеры.
Шлемы военного назначения должны поддерживать установку множества аксессуаров и подсистем и в тоже время сохранять свой вес на минимально возможном уровне. По словам представителей отрасли, в последние годы произошел резкий скачок в развитии материалов и конструкции шлемов, и нет ни единого признака, указывающего на застой в этой сфере. Возможно, ключевые изменения в конструкции шлема связаны с внедрением новых материалов, из которых они изготовлены.
Во многих странах произошел переход от конструкций на основе арамидного волокна к шлемам из сверхвысокомолекулярного полиэтилена (СВМПЭ). В подтверждение этой тенденции можно привести пару известных примеров: улучшенный боевой шлем Enhanced Combat Helmet для американских военных производства компании ЗМ Ceradyne и шлем Batlskin Cobra Plus Helmet, который компания Revision Military поставляет британской армии.
Тяжеловесная проблема
«Основным стимулом этого перехода является снижение массы, которое дает применение полиэтилена», — заметил вице-президент компании Revision Алекс Хупер. СВМПЭ может обеспечить такую же защиту, что и арамидное волокно при значительном снижении массы, или более высокий уровень защиты при той же массе, это делает его более гибким решением. Масса — это «один из фундаментальных стимулов технологии», военные ведомства многих стран ищут пути снижения нагрузки на своих военнослужащих. И поэтому технологии, позволяющие снизить вес солдатской экипировки, привлекают к себе пристальное внимание военных и промышленности.
Исходя из опыта Афганистана и Ирака, столкнувшись с самодельными взрывными устройствами (СВУ) и другими серьезными угрозами, некоторые вооруженные силы «начали двигаться к усиленной защите, но они не были готовы обменять ее на повышение массы. Поэтому полиэтилен стал хорошим вариантом», — сказал Хупер.
Впрочем, переход от арамидного волокна к СВМПЭ никоим образом не абсолютен. Такие компании, как например Revision, до сих пор производят для ряда заказчиков изделия на основе арамидных волокон. В то время как военные стран НАТО и Запада в целом находятся в процессе перехода к полиэтилен-композитным шлемам, другие страны продолжают использовать арамидное волокно за исключением, пожалуй, некоторых специальных подразделений. Однако, по мнению Хупера, в ближайшие годы тенденция продолжится при соответствующем снижении стоимости. Этот переход будет схож с переходом от стальных шлемов к арамидным.
«Я думаю, большая часть Европы перейдет на полиэтилен, и в следующие десять-пятнадцать лет остальной мир начнет движение в этом направлении».
СВМПЭ не является новым продуктом, но «поставщики исходных материалов (сырья) постоянно улучшают характеристики этих материалов», — отметил Крис Дэйвис, технический директор в компании Morgan Advanced Materials.
«Производители систем защиты постоянно повышают характеристики готовых изделий, с целью оптимизации характеристик прорабатывая различные сочетания исходных базовых материалов, включая улучшенные процесс обработки и гибридизации с другими материалами, например углеродным волокном, что позволяет повысить жесткость готовых изделий», — добавил он.
Компания Honeywell является крупным поставщиком материалов, используемых для изготовления шлемов. Американская компания имеет в своем портфолио изделия под общим брендом Spectra Shield, которые базируются на СВМПЭ. Она также предлагает изделия под общим именем Gold Shield, которые базируются на арамидном волокне.
«Если семейство Gold Shield демонстрирует хорошие результаты, то полиэтилен является оптимальным выбором для решений с минимальной массой, — сказала коммерческий директор компании Honeywell Лори Вагнер. — Он имеет высочайшие характеристики энергопоглощения из всех доступных на данный момент современных высокотехнологичных материалов».
«Это прекрасный материал для легких решений с хорошим энергопоглощением, будь то шлем или бронежилет… Если взять изделия с одинаковой массой, то характеристики энергопоглощения полиэтилена значительно выше тех, которые вы можете достичь с арамидом».
Шлем Thor поставляется в финские вооруженные силы по программе модернизации «Солдат 2020»
Реакция на удар
«Впрочем, существуют проблемы, которые сопровождают работу с композиционными материалами, предназначенными для систем с улучшенной защитой», — заметила она. Поглощение энергии волокном Spectra зависит от его способности реагировать на воздействие (ударную нагрузку). Впрочем, для того чтобы придать полиэтилену необходимую стабильность, он должен быть соединен с полимерным связующим. Это может ограничить его возможности реагировать на воздействие.
«Когда вы соединяете волокно с прочным полимером, вы ограничиваете эти возможности, — пояснила Вагнер. Одним из самых сложных компромиссов, на который мы должны пойти, — найти правильную полимерную систему с целью обеспечить все характеристики, которые необходимы для создания хорошего шлема, и при этом задействовать весь потенциал волокна с тем, чтобы среагировать и поглотить всю энергию той или иной угрозы».
Об этом не следует забывать на протяжении всего процесса производства. «В то время как мы технологически совершенствуемся касательно волокна Spectra, его прочности и эксплуатационных характеристик, мы также должны двигаться и по пути совершенствования технологий полимерных связующих, которые мы используем в наших изделиях, поскольку можем испортить всё, чего добились при совершенствовании волокна, применив неправильную полимерную основу в конструкции шлема», — заметила она.
Композиционные материалы компании Honeywell используются производителями для изготовления шлемов нескольких моделей. Например, эта американская фирма объявила осенью прошлого года о том, что заключила контракт с ArmorSource на поставку баллистических композиционных материалов Spectra Shield для изделий последней. Вагнер сообщила, что требования заказчика касательно снижения веса зачастую связаны с желанием интегрировать со шлемом возможно большее количество устройств и аксессуаров.
«Постоянно на переднем плане стоит снижение веса, поскольку все хотят включать больше систем в конечные изделия… Например, кроме баллистической защиты мы имеем средства связи, встраиваемые в сам шлем, когда антенны заформованы (запрессованы) в материал шлема».
По ее словам, ключевой акцент делается на производстве материалов, которые могли бы позволить подобные усовершенствования. Будучи легкими насколько это возможно, они при этом соответствуют таким же или более высоким стандартам защиты, соотношение зависит от точных потребностей заказчика.
«У нас есть клиенты, которые до сих пор желают иметь защиту от осколков, но у нас есть и другие клиенты, которые ищут защиту от стрелкового оружия. Но в этом случае повышается масса с тем, чтобы противостоять пулям с большей энергией, то есть мы должны выполнять расширенные требования заказчиков, желающих получить свой уровень защиты, и предоставить требуемую комбинацию ‘высокие эксплуатационные характеристики/вес изделия’».
Вагнер отметила, что имеется потребность в более высоких уровнях защиты тех частей головы, которые не защищены традиционными шлемами. «Мы видим происходящие изменения, связанные с повышением уровней защиты головы, и это целый набор необходимых для решения стоящих задач материалов. Потому что это не просто шлем, это система. Например, вам также необходимо защитить челюсти и шею».
Кроме того, ведется разработка конструкций, которые могли бы без труда адаптироваться конечным пользователем. «Некоторые разработки, ведущиеся в настоящее время, относятся к адаптируемым типам, когда вы можете добавить дополнительную защиту. Заказчики, с которыми мы работаем, творят чудеса со своими шлемами… Наша задача — предоставить такие изделия линейки Spectra Shield, которые могли бы соответствовать различным требованиям касательно интеграции компонентов в шлем».
Одно из новейших изделий в портфолио компании Morgan — сверхлегкий пуленепробиваемый боевой шлем со срезанной тульей LASA AC915
Повышенные потребности

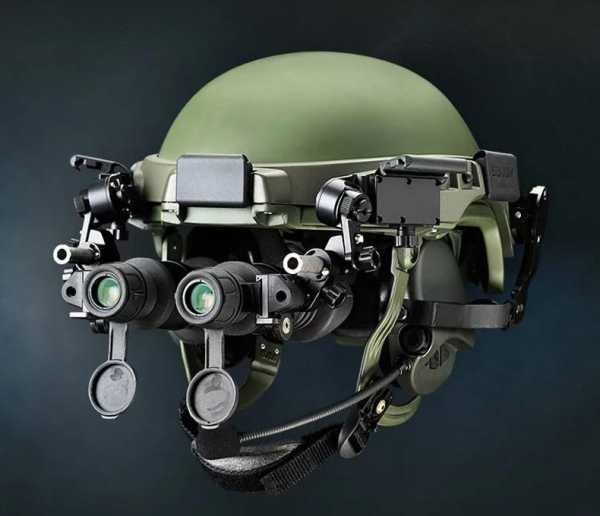

Интеграция лежит в основе концепции тактического головного убора Thor Tactical Headgear System, разработанного компанией Savox Communications. По данным финской компании, Thor интегрирует в единую систему все жизненно необходимые возможности, включая датчики, систему ситуационной осведомленности и средства связи.
По словам технический директор компании Savox Микаэля Вестерлунда, существует повышенный спрос на нашлемные системы. К ним относится всё, начиная от дисплеев и кончая системами ночного видения.
«Все они должны быть специализированными устройствами и желательно интегрироваться в баллистическую защиту, которую вы носите на своей голове. Это то направление, на котором сосредоточена компания Savox, стремящаяся предоставить общую платформу для всех типов продвинутых возможностей, которые необходимо интегрировать или адаптировать к вашему головному убору».
Потребность в интеграции определялась рядом факторов, включая необходимость использования современными солдатами информации от множества сенсоров. Здесь в качестве очевидного решения напрашивается дисплей, «один из самых простых способов — установить дисплей перед собой, чтобы не было необходимости опускать взгляд и отрывать глаза от цели».
Кроме того, желание повышать уровень ситуационной осведомленности заставляет пользователей искать лучшие способы обмена информацией, не только голосом, но также, например, за счет возможностей типа чата (обмена сообщениями). «Это означает, что вы должны быть способы получать эти сообщения, вы должны их читать и так далее, — заметил Вестерлунд. — Все эти факторы определяют развитие в направлении систем с большим уровнем интеграции».
По словам Вестерлунда, важно то, что система Thor адаптируема и способна принять новые технологии в будущем. Одна из основных задач системы — быть модульной и открытой для новых возможностей. «Это один из фундаментальных моментов этой концепции… она действительно модульная и эффективно справится с теми возможностями, которые вы сможете добавить к ней».
Идея состояла в том, чтобы система могла адаптироваться к разным задачам, от очень легкого решения и до тяжелой баллистической защиты, тем более всё, что находится между ними. Она адаптируется под требования конкретной группы конечных пользователей. «Поскольку система интегрирует ряд различных возможностей, она зачастую считается излишне тяжелой по сравнению с обычным шлемом, — заметил Вестерлунд. — Однако, когда такие устройства, как системы ночного видения, средства связи и так далее, добавляются к обычному шлему, интегрированное решение в итоге оказывается гораздо легче».
Thor закупается финскими вооруженными силами в рамках программы модернизации «Солдат 2020». Компания Savox также предлагает свой шлем на экспорт. Силы специальных операций нескольких стран оценивают и испытывают наше изделие», — отметил Вестерлунд.
Господин Хупер сказал, что его компания Revision также отмечает тенденцию, направленную на повышение уровня интеграции. Интегрированные солдатские системы обсуждались десятилетиями, но, тем не менее, различные устройства для шлемов приобретались независимо друг от друга, от очков до прицелов.
На данный момент даже в относительно небольшой области головы «вы должны разместить имеющиеся устройства связи, слухозащитные приспособления, маски и даже очки ночного видения. Впрочем, многие из них могли бы быть скомпонованы и интегрированы со шлемом с самого начала».
«Они не должны размещаться в передней части шлема, поскольку это довольно внушительный вес. Вы могли бы разместить их где-то еще. Вы могли бы лучше их скомпоновать, лучше распределить вес на шлеме. Вы также можете лучше интегрировать средства связи и слуховые приборы внутри шлема».
Он также отметил потенциал интеграции систем энергоснабжения и хранения данных в шлемах. «Все говорят о преимуществах, размещения подобных систем на солдате, чтобы он мог снабжать энергией свои коммуникационные устройства и тому подобное, — сказал он. — И почему бы вам не установить источник энергоснабжения и устройства хранения данных на шлеме? Это означает, что владелец может запросто подключить камеру, фонарь, нашлемный дисплей и т.д.»
Шлем Batlskin Viper P2 Mid Cut со средней тульей на основе СВМПЭ производства компании Revision Military
Желаемое изделие
Основными заказчиками компании Revision являются Дания, Норвегия и Великобритания и плюс еще несколько менее крупных клиентов. Компания также является одним из поставщиков боевых шлемов нынешнего поколения Advanced Combat Helmet (ACH) для американской армии; также она поставляет арамидные шлемы в ряд стран Азии и Ближнего Востока.
Что касается возможных будущих контрактов, то контракт на шлем АСН Generation II является самым крупным по объему и стоимости. Впрочем, Хупер отметил также программу по семейству тактических боевых шлемов Tactical Headborne System для сил специальных операций США, на которую Revision подала заявку. Компания по некоторым данным конкурирует здесь с фирмами ЗМ Ceradyne и Gentex.
Хупер отметил, что какой бы шлем не выиграл в этом проекте, он будет рассматриваться как «желаемое изделие» для специальных сил любой страны. Следовательно, это контракт очень важен «в смысле рыночной привлекательности и рыночной узнаваемости».
Глядя на рыночные тенденции в среднесрочной перспективе, Хупер видит здесь растущие потребности в гибких интегрированных системах. «Гибкость, адаптируемость, возможность модернизации, интеграция и больше возможностей — вот пути развития, которым мы будем следовать в следующие пять лет».
Со своей стороны Дейвис отметил прогресс в материалах и уровнях интеграции. «Очевидно, что поставщики материалов разрабатывают новые марки, поэтому в этой связи произойдет некое «невиданное ранее развитие систем защиты». Несомненно, будут появляться новые сорта СВМПЭ, новые сорта полимерного связующего и тому подобное. В этой области всегда будет непрерывное развитие. Следующим большим изменением, возможно, станет интеграция источника энергии и устройства хранения данных в базовую композитную конструкцию».
Компания Morgan имеет в своем портфолио два основных шлема новейшего поколения: LASA AC914, сверхлегкий шлем без тульи для боевых операций, и LASA АС915, сверхлегкий шлем со срезанной тульей с противопульной защитой. Компания получила контракт в конце 2015 года на бронешлем СМ735 Combat Helmet для канадской армии и намерена в предстоящие годы участвовать в борьбе за ряд контрактов для стран НАТО.
Morgan также имеет опыт создания и производства защитных костюмов для работ по обезвреживанию взрывных устройств. Ее линейка Silverback состоит из трех вариантов: защитный костюм Silverback 4020 Elite, обеспечивающий высочайшие уровни защиты; облегченный вариант Silverback 3020 Elite Search Suit, позволяющий выполнять продолжительные задачи в условиях повышенной опасности; костюм для разминирования Silverback 2010.

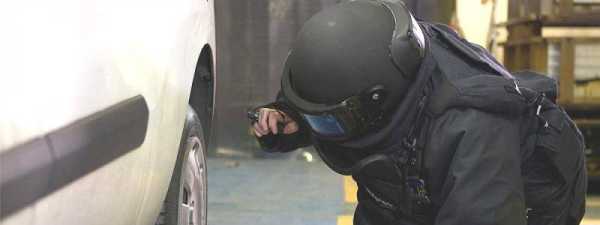

Оператор в костюме Silverback 4020 Elite осматривает подозрительный автомобиль
«Нами созданы несколько различных шлемов для разных задач обезвреживания взрывоопасных предметов, в зависимости от того, какие изделия мы используем, — сказал Дейвис. — Начиная с линейки для разминирования, затем к линейке изделий для поиска и обезвреживания неразорвавшихся боеприпасов и взрывоопасных предметов и, наконец, к системам комплексного обезвреживания. Каждой из этих трех задач необходимы разные шлемные системы, позволяющие повысить уровень защиты при повышении уровня угроз».
Иной акцент
«Хотя масса является одним из основных факторов для этих шлемов и важно, чтобы они не были чересчур тяжелыми, но, тем не менее, она имеет здесь более низкий приоритет, чем это есть для боевых шлемов», — выразил своей мнение господин Дейвис.
«Акцент делается на повышение уровня защиты при определенных жертвах в пользу массы и стоимости, поскольку таких шлемов необходимого гораздо меньше и носят их меньше времени. Вы можете себе позволить несколько более дорогой и возможно несколько более тяжелый шлем».
К этим шлемам предъявляются уникальные требования. «Взрывные устройства могут располагаться в сложных или труднодоступных местах. При этом, чтобы добраться до опасного устройства от оператора потребуется выполнение таких действий, как например, ползание или перелезание через препятствие».
«Чтобы снизить утомляемость и расширить поле зрения владельца композитный шлем костюма Silverback 4020 Elite имеет встроенную систему охлаждения с питанием от аккумулятора, обдувающую прохладный воздух вокруг лица владельца, — сообщил Дейвис. — Мощный обогреваемый смотровой щиток используется, когда необходимо предотвратить запотевание. Всё это примеры технологического развития, способствующие удовлетворению особых эксплуатационных требований большинства сложнейших задач».
В перспективе необходимость поиска правильного соотношения требований к интеграции, весу и защите будет способствовать развитию рынка боевых шлемов во многих странах мира. Было бы интересно оценить мировые потребности в шлемах на основе СВМПЭ и взглянуть на процесс завоевания ими признания у военных разных стран, поскольку те хотят покупать готовые изделия с хорошим уровнем защиты, которые также соответствуют требованиям по весу.
Использованы материалы:
www.shephardmedia.com
www.3m.com
www.revisionmilitary.com
www.savox.com
www.armorsource.com
www.morgandefencesystems.com
www.wikipedia.org
ru.wikipedia.org
topwar.ru
Шлемы — Warface
Материал из Warface
Главная / Шлемы
Основное предназначение шлема — защита головы бойца. Вдобавок он может восстановить здоровье и броню, позволить обнаружить противопехотные мины противника и снизить эффект от светошумовых гранат, а также защитить от одного попадания в голову. В зависимости от условий и способов ведения боя следует использовать наиболее подходящий для этого шлем. Будьте внимательны при выборе! |
Принятые сокращения
| ЗГ | — | защита головы | СП | — | способ приобретения |
| ОМ | — | обнаружение противопехотных мин противника | Н | — | награда за прохождение спецоперации |
| ВЗ | — | восстановление здоровья | П | — | праздничный предмет |
| ИТ | — | использование на турнирах | Р | — | разрешено |
| ЗО | — | защита от ослепления световыми гранатами | З | — | запрещено |
| ЗПГ | — | защита от одного попадания в голову |
Шлем — средство индивидуальной защиты человека, надеваемое на голову, для защиты от травм и ранений и размещения специального оборудования. Шлем используется, как правило, в военных действиях для защиты от осколков снарядов, бомб, а также пуль с малой пробивной силой.
Также есть каска — средство индивидуальной защиты человека, защитный шлем военнослужащих, а также средство защиты головы у категорий лиц, действующих в опасных условиях.
Стандартные шлемы
Стандартные шлемы доступны бойцу любого класса с начала игры. Не требуют ни открытия у поставщика, ни покупки в игровом магазине, ни ремонта.
Шлемы обеспечивают 10% защиту головы.
Рекомендуется заменить их на более подходящий для вас вариант.
Использование данных шлемов разрешено на турнирах по Warface.
Улучшенные шлемы
Приобретаются в игровом магазине за 780 отдельно для каждого класса. Не требуют открытия у поставщика и доступны для приобретения с начала игры.
Шлемы на 20% повышают защиту головы.
Свойства шлемов восстанавливаются после воскрешения или контрольных точек, а также после восстановления брони.
Использование данных шлемов разрешено на турнирах по Warface.
Тактические шлемы
Тактические шлемы доступны на складе после открытия у поставщика категории «Обычное». Приобретаются в игровом магазине за 1025 отдельно для каждого класса.
Шлемы повышают на 20% защиту головы и снижают эффект от светошумовых гранат на 40%.
Свойства шлемов восстанавливаются после воскрешения или контрольных точек, а также после восстановления брони.
Использование данных шлемов разрешено на турнирах по Warface.
Сапёрные шлемы
Сапёрные шлемы доступны на складе после открытия у поставщика категории «Редкое». Приобретаются в игровом магазине за 1790 отдельно для каждого класса.
Шлемы повышают на 20% защиту головы. Позволяют обнаружить противопехотные мины противника.
Свойства шлемов восстанавливаются после воскрешения или контрольных точек, а также после восстановления брони.
Использование данных шлемов разрешено на турнирах по Warface.
Боевые шлемы
Приобретаются в игровом магазине за 12 575 отдельно для каждого класса. Не требуют открытия у поставщика и доступны для приобретения с начала игры.
Шлемы в среднем на 60% повышают защиту головы. Но, помимо этого, они автоматически восстанавливают по 8 очков здоровья (после 5 сек. без получения урона).
Свойство шлемов восстанавливается после воскрешения или контрольных точек, а также после восстановления брони.
Использование данных шлемов запрещено на турнирах по Warface.
Классовые шлемы
На 40% снижают эффект от светошумовых гранат. Защищают от одного попадания в голову.
Свойства шлемов восстанавливаются после воскрешения или контрольных точек.
Использование данных шлемов запрещено на турнирах по Warface.
Предметы убраны из продажи.
Шлемы элиты (модель 1)
На 40% снижают эффект от светошумовых гранат. Защищают от одного попадания в голову. Позволяют обнаружить противопехотные мины врага.
Свойства шлемов восстанавливаются после воскрешения или контрольных точек.
Использование данных шлемов запрещено на турнирах по Warface.
Предметы убраны из продажи.
Шлемы элиты (модель 2)
Шлемы элиты приобретаются на 1 и 7 дней за 199 и 999 соответственно, что предоставляет игрокам возможность купить их на любом ранге, а также освобождает от их ремонта.
Шлемы в среднем на 70% повышают защиту головы и снижают на 40% эффект от светошумовых гранат. Но, помимо этого, они могут автоматически восстанавливать по 8 очков здоровья (после 5 сек. без получения урона).
Свойство шлемов восстанавливается после воскрешения или контрольных точек, а также после восстановления брони.
Использование данных шлемов запрещено на турнирах по Warface.
Шлемы «Магма»
«Магматические» шлемы для каждого класса снижают эффект от светошумовых гранат на 40%, повышают защиту головы на 70% и автоматически восстанавливают по 2 очка здоровья (после 2 сек. без получения урона).
Эти шлемы входят в список наград за прохождение спецоперации «Вулкан». При этом шанс получить шлем навсегда есть только при выполнении задания на уровнях сложности «Профи» и «Хардкор».
Использование данных шлемов запрещено на турнирах по Warface.
Турнирные шлемы
Увеличивает защиту головы на 40% На 40% снижает эффект от светошумовых гранат | Увеличивает защиту головы на 40% На 40% снижает эффект от светошумовых гранат Автоматически восстанавливает по 7 очков здоровья (после 4 сек. без получения урона) | Увеличивает защиту головы на 40% На 40% снижает эффект от светошумовых гранат Позволяет обнаружить противопехотные мины на небольшой дистанции | |
| Бонусы за комплекты | |||
| 4 предмета из комплекта Дополнительно увеличивает количество очков брони на 15 единиц | |||
Приобретаются в игровом магазине на срок 7 и 30 дней, навсегда за 5000 , 25000 , и 249 соответственно отдельно для каждого класса.
Использование данных шлемов разрешено на турнирах по Warface.
Шлемы «Атлас»
Шлемы «Атлас» для каждого класса повышают защиту головы на 40%, снижают эффект от светошумовых гранат на 40% и позволяют обнаружить противопехотные мины врага.
Использование данных шлемов запрещено на турнирах по Warface.
Эти шлемы можно получить в качестве награды в «Атлас войны».
Шлемы «Абсолют»
Шлемы «Абсолют» для каждого класса повышают защиту головы на 45%, снижают эффект от светошумовых гранат на 40%.
При использовании 3-х различных предметов снаряжения «Абсолют» будет действовать бонус, который позволяет автоматически восстанавливать по 2 очка здоровья после 5 секунд без получения урона.
При использовании 4-х различных предметов снаряжения «Абсолют» будет действовать бонус, который обладает снижением урона на 10% за попадание.
При этом, бонус 4-х предметов суммируется с бонусом, предоставленным 3-мя предметами.
Использование данных шлемов запрещено на турнирах по Warface.
Эти шлемы можно получить в качестве награды в «Абсолютная власть».
Шлемы K.I.W.I.
Шлемы K.I.W.I. для каждого класса повышают защиту головы на 40%.
При использовании 2-х различных предметов снаряжения K.I.W.I. будет действовать бонус, который увеличит скорость перезарядки на 20%.
При использовании 3-х различных предметов снаряжения K.I.W.I. будет действовать бонус, который увеличит точность на 10%.
При использовании 4-х различных предметов снаряжения K.I.W.I. будет действовать бонус, который увеличит защиту от взрывов на 40%, увеличит защиту головы на 30%, повысит скорость рывка на 5%, дальность рывка на 40%, а так же снизит урон на 10 единиц за попадание.
При этом бонус 4-х предметов суммируется с бонусом, предоставленным от 2-х и 3-х предметов.
Использование данных шлемов запрещено на турнирах по Warface.
Эти шлемы можно получить в качестве награды в K.I.W.I.
Шлемы «Синдикат»
Шлемы «Синдикат» для каждого класса повышают защиту головы на 40% и на 60% снижают эффект от светошумовых гранат.
При использовании 2-х различных предметов снаряжения «Синдикат» будет действовать бонус, который увеличит скорость перезарядки оружия на 10%.
При использовании 3-х различных предметов снаряжения «Синдикат» будет действовать бонус, который позволит игроку обнаруживать противопехотные мины врага.
При использовании 4-х предметов снаряжения «Синдикат» будет действовать бонус, который увеличит защиту от взрывов на 30%, дополнительно снизит входящий урон на 10 единиц за попадание, а также увеличит дальность рывка на 40%.
При этом бонус 4-х предметов суммируется с бонусом, предоставленным от 2-х и 3-х предметов.
Использование данных шлемов запрещено на турнирах по Warface.
Эти шлемы можно получить в качестве награды в «Синдикат».
Шлемы «Спектр» (Гамма)
Увеличивает защиту головы на 40% На 40% снижает эффект от светошумовых гранат | Увеличивает защиту головы на 40%. На 40% снижает эффект от светошумовых гранат | Увеличивает защиту головы на 40% Позволяет обнаружить противопехотные мины | Увеличивает защиту головы на 60% Позволяет обнаружить противопехотные мины |
| Бонусы за комплекты | |||
| 2 предмета из комплекта Дополнительно увеличивает скорость перезарядки на 10% Дополнительно увеличивает скорость смены оружия на 15% | 2 предмета из комплекта Дополнительно увеличивает скорость перезарядки на 10% Дополнительно увеличивает скорость смены оружия на 20% | 2 предмета из комплекта Дополнительно увеличивает скорость перезарядки на 10% Дополнительно увеличивает скорость смены оружия на 5% | |
| 4 предмета из комплекта Восстанавливает по 1 очку брони (после 4 сек. без получения урона) Восстанавливает по 1 очку здоровья (после 4 сек. без получения урона) Снижает входящий урон на 10 единиц за попадание | |||
Шлемы «Спектр» (Гамма) доступны на складе после открытия у поставщика категории «Легендарное». Приобретаются в игровом магазине за 9000 отдельно для каждого класса.
Свойства шлемов восстанавливаются после воскрешения или контрольных точек, а также после восстановления брони.
Использование данных шлемов разрешено на турнирах по Warface.
Требует ремонта.
Шлемы «Армагеддон»
Шлемы «Армагеддон» обладают уникальным для каждого класса набором бонусов, который активируется при одновременном ношении нескольких вещей серии. При этом бонус 4-х предметов суммируется с бонусом, предоставленным от 2-х и 3-х предметов.Использование данных шлемов разрешено на турнирах по Warface.
Эти шлемы можно получить в качестве награды в «Армагеддон».
Требует ремонта.
Шлемы «Лидер»
Шлемы повышают защиту головы на 60% и восстанавливают по 8 очков здоровья (после 4 сек. без получения урона). Еще одним неоспоримым преимуществом этой серии является низкая цена ремонта — более чем в 3 раза меньше стоимости починки боевых шлемов.
Шлем приобретается в коробках удачи за кредиты, что предоставляет игрокам возможность приобрести его на любом ранге, и требует ремонта. Стоимость одного набора составляет 40 . Чем больше наборов приобретаете, тем стоимость коробки удачи ниже.
Использование данных шлемов запрещено на турнирах по Warface.
Первомайские шлемы
Первомайские шлемы для каждого класса повышают защиту головы на 10% и на 40% снижают эффект от светошумовых гранат.
Праздничные шлемы выдаются всем игрокам на время в честь определённого мероприятия «День весны и труда» в Warface.
Использование данных шлемов запрещено на турнирах по Warface.
Шлемы ко Дню Победы
Шлемы ко Дню Победы для каждого класса повышают защиту головы на 10% и на 40% снижают эффект от светошумовых гранат.
Праздничные шлемы выдаются всем игрокам на время в честь определённого мероприятия «День Победы» в Warface.
Использование данных шлемов запрещено на турнирах по Warface.
Голубой берет
Голубой берет на 10% повышает защиту головы.
Праздничный шлем выдаётся всем игрокам на время в честь определённого мероприятия «День Воздушно-десантных войск» в Warface.
Использование данного шлема запрещено на турнирах по Warface.
Шлемы на Halloween
Праздничные шлемы выдаются всем игрокам на время в честь определённого мероприятия «День всех святых — «Хэллоуин»» в Warface.
Свойства шлемов восстанавливаются после воскрешения или контрольных точек, а также после восстановления брони.
Использование данных шлемов запрещено на турнирах по Warface.
Требует ремонта (при покупке навсегда).
Жуткая маска
Жуткая маска повышает на 45% защиту головы и снижает эффект от светошумовых гранат на 40%.
Праздничный шлем выдаётся всем игрокам на время в честь определённого мероприятия «День всех святых — „Хэллоуин“» в Warface.
Использование данного шлема запрещено на турнирах по Warface.
Новогодние шлемы
Новогодние шлемы для каждого класса снижают эффект от светошумовых гранат на 40% и повышают защиту головы на 30%.
Праздничные шлемы выдаются всем игрокам на время в честь определённого мероприятия «Новый год» в Warface.
Использование данных шлемов запрещено на турнирах по Warface.
Устрашающие шлемы
Устрашающие шлемы выдаются всем игрокам на время в честь определённого мероприятия «Новый год» в Warface.
Использование данных шлемов запрещено на турнирах по Warface.
Маска киборга
Автоматически восстанавливает по 1 очку здоровья (после 5 сек. без получения урона). На 40% снижает эффект от светошумовых гранат. Почувствуйте себя настоящим киборгом.
Этот шлем входит в список наград за прохождение спецоперации «Опасный эксперимент» («Профи»).
Использование данного шлема запрещено на турнирах по Warface.
wf.mail.ru
Зарубежные боевые шлемы: невыносимая легкость бытия
Разработчики боевых шлемов постоянно ведут битву с весом, стараясь при этом максимально повысить параметры безопасности, надежности и комфортности своих изделий. Это очень важно при установке на них в качестве легких аксессуаров таких современных систем, как например, очки ночного видения и камеры.

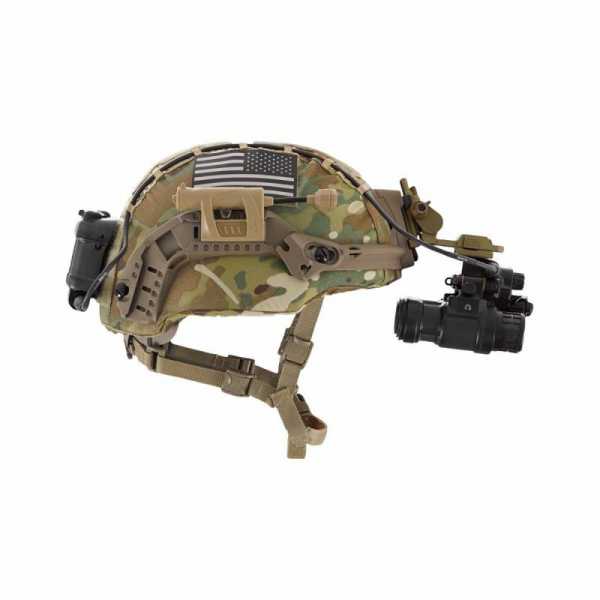

Шлемы военного назначения должны поддерживать установку множества аксессуаров и подсистем и в тоже время сохранять свой вес на минимально возможном уровне. По словам представителей отрасли, в последние годы произошел резкий скачок в развитии материалов и конструкции шлемов, и нет ни единого признака, указывающего на застой в этой сфере. Возможно, ключевые изменения в конструкции шлема связаны с внедрением новых материалов, из которых они изготовлены.
Концепция тактического головного убора Thor Tactical Headgear System заключается в интеграции всех жизненно необходимых возможностей в шлем, включая сенсоры и средства связи
Во многих странах произошел переход от конструкций на основе арамидного волокна к шлемам из сверхвысокомолекулярного полиэтилена (СВМПЭ). В подтверждение этой тенденции можно привести пару известных примеров: улучшенный боевой шлем Enhanced Combat Helmet для американских военных производства компании ЗМ Ceradyne и шлем Batlskin Cobra Plus Helmet, который компания Revision Military поставляет британской армии.
Тяжеловесная проблема
«Основным стимулом этого перехода является снижение массы, которое дает применение полиэтилена», — заметил вице-президент компании Revision Алекс Хупер. СВМПЭ может обеспечить такую же защиту, что и арамидное волокно при значительном снижении массы, или более высокий уровень защиты при той же массе, это делает его более гибким решением. Масса — это «один из фундаментальных стимулов технологии», военные ведомства многих стран ищут пути снижения нагрузки на своих военнослужащих. И поэтому технологии, позволяющие снизить вес солдатской экипировки, привлекают к себе пристальное внимание военных и промышленности.
Исходя из опыта Афганистана и Ирака, столкнувшись с самодельными взрывными устройствами (СВУ) и другими серьезными угрозами, некоторые вооруженные силы «начали двигаться к усиленной защите, но они не были готовы обменять ее на повышение массы. Поэтому полиэтилен стал хорошим вариантом», — сказал Хупер.
Впрочем, переход от арамидного волокна к СВМПЭ никоим образом не абсолютен. Такие компании, как например Revision, до сих пор производят для ряда заказчиков изделия на основе арамидных волокон. В то время как военные стран НАТО и Запада в целом находятся в процессе перехода к полиэтилен-композитным шлемам, другие страны продолжают использовать арамидное волокно за исключением, пожалуй, некоторых специальных подразделений. Однако, по мнению Хупера, в ближайшие годы тенденция продолжится при соответствующем снижении стоимости. Этот переход будет схож с переходом от стальных шлемов к арамидным.
«Я думаю, большая часть Европы перейдет на полиэтилен, и в следующие десять-пятнадцать лет остальной мир начнет движение в этом направлении».
СВМПЭ не является новым продуктом, но «поставщики исходных материалов (сырья) постоянно улучшают характеристики этих материалов», — отметил Крис Дэйвис, технический директор в компании Morgan Advanced Materials.
«Производители систем защиты постоянно повышают характеристики готовых изделий, с целью оптимизации характеристик прорабатывая различные сочетания исходных базовых материалов, включая улучшенные процесс обработки и гибридизации с другими материалами, например углеродным волокном, что позволяет повысить жесткость готовых изделий», — добавил он.
Компания Honeywell является крупным поставщиком материалов, используемых для изготовления шлемов. Американская компания имеет в своем портфолио изделия под общим брендом Spectra Shield, которые базируются на СВМПЭ. Она также предлагает изделия под общим именем Gold Shield, которые базируются на арамидном волокне.
«Если семейство Gold Shield демонстрирует хорошие результаты, то полиэтилен является оптимальным выбором для решений с минимальной массой, — сказала коммерческий директор компании Honeywell Лори Вагнер. — Он имеет высочайшие характеристики энергопоглощения из всех доступных на данный момент современных высокотехнологичных материалов».
«Это прекрасный материал для легких решений с хорошим энергопоглощением, будь то шлем или бронежилет… Если взять изделия с одинаковой массой, то характеристики энергопоглощения полиэтилена значительно выше тех, которые вы можете достичь с арамидом».
Шлем Thor поставляется в финские вооруженные силы по программе модернизации «Солдат 2020»
Реакция на удар
«Впрочем, существуют проблемы, которые сопровождают работу с композиционными материалами, предназначенными для систем с улучшенной защитой», — заметила она. Поглощение энергии волокном Spectra зависит от его способности реагировать на воздействие (ударную нагрузку). Впрочем, для того чтобы придать полиэтилену необходимую стабильность, он должен быть соединен с полимерным связующим. Это может ограничить его возможности реагировать на воздействие.
«Когда вы соединяете волокно с прочным полимером, вы ограничиваете эти возможности, — пояснила Вагнер. Одним из самых сложных компромиссов, на который мы должны пойти, — найти правильную полимерную систему с целью обеспечить все характеристики, которые необходимы для создания хорошего шлема, и при этом задействовать весь потенциал волокна с тем, чтобы среагировать и поглотить всю энергию той или иной угрозы».
Об этом не следует забывать на протяжении всего процесса производства. «В то время как мы технологически совершенствуемся касательно волокна Spectra, его прочности и эксплуатационных характеристик, мы также должны двигаться и по пути совершенствования технологий полимерных связующих, которые мы используем в наших изделиях, поскольку можем испортить всё, чего добились при совершенствовании волокна, применив неправильную полимерную основу в конструкции шлема», — заметила она.
Композиционные материалы компании Honeywell используются производителями для изготовления шлемов нескольких моделей. Например, эта американская фирма объявила осенью прошлого года о том, что заключила контракт с ArmorSource на поставку баллистических композиционных материалов Spectra Shield для изделий последней. Вагнер сообщила, что требования заказчика касательно снижения веса зачастую связаны с желанием интегрировать со шлемом возможно большее количество устройств и аксессуаров.
«Постоянно на переднем плане стоит снижение веса, поскольку все хотят включать больше систем в конечные изделия… Например, кроме баллистической защиты мы имеем средства связи, встраиваемые в сам шлем, когда антенны заформованы (запрессованы) в материал шлема».
По ее словам, ключевой акцент делается на производстве материалов, которые могли бы позволить подобные усовершенствования. Будучи легкими насколько это возможно, они при этом соответствуют таким же или более высоким стандартам защиты, соотношение зависит от точных потребностей заказчика.
«У нас есть клиенты, которые до сих пор желают иметь защиту от осколков, но у нас есть и другие клиенты, которые ищут защиту от стрелкового оружия. Но в этом случае повышается масса с тем, чтобы противостоять пулям с большей энергией, то есть мы должны выполнять расширенные требования заказчиков, желающих получить свой уровень защиты, и предоставить требуемую комбинацию ‘высокие эксплуатационные характеристики/вес изделия’».
Вагнер отметила, что имеется потребность в более высоких уровнях защиты тех частей головы, которые не защищены традиционными шлемами. «Мы видим происходящие изменения, связанные с повышением уровней защиты головы, и это целый набор необходимых для решения стоящих задач материалов. Потому что это не просто шлем, это система. Например, вам также необходимо защитить челюсти и шею».
Кроме того, ведется разработка конструкций, которые могли бы без труда адаптироваться конечным пользователем. «Некоторые разработки, ведущиеся в настоящее время, относятся к адаптируемым типам, когда вы можете добавить дополнительную защиту. Заказчики, с которыми мы работаем, творят чудеса со своими шлемами… Наша задача — предоставить такие изделия линейки Spectra Shield, которые могли бы соответствовать различным требованиям касательно интеграции компонентов в шлем».
Одно из новейших изделий в портфолио компании Morgan — сверхлегкий пуленепробиваемый боевой шлем со срезанной тульей LASA AC915
Повышенные потребности
Интеграция лежит в основе концепции тактического головного убора Thor Tactical Headgear System, разработанного компанией Savox Communications. По данным финской компании, Thor интегрирует в единую систему все жизненно необходимые возможности, включая датчики, систему ситуационной осведомленности и средства связи.
По словам технический директор компании Savox Микаэля Вестерлунда, существует повышенный спрос на нашлемные системы. К ним относится всё, начиная от дисплеев и кончая системами ночного видения.
«Все они должны быть специализированными устройствами и желательно интегрироваться в баллистическую защиту, которую вы носите на своей голове. Это то направление, на котором сосредоточена компания Savox, стремящаяся предоставить общую платформу для всех типов продвинутых возможностей, которые необходимо интегрировать или адаптировать к вашему головному убору».
Потребность в интеграции определялась рядом факторов, включая необходимость использования современными солдатами информации от множества сенсоров. Здесь в качестве очевидного решения напрашивается дисплей, «один из самых простых способов — установить дисплей перед собой, чтобы не было необходимости опускать взгляд и отрывать глаза от цели».
Кроме того, желание повышать уровень ситуационной осведомленности заставляет пользователей искать лучшие способы обмена информацией, не только голосом, но также, например, за счет возможностей типа чата (обмена сообщениями). «Это означает, что вы должны быть способы получать эти сообщения, вы должны их читать и так далее, — заметил Вестерлунд. — Все эти факторы определяют развитие в направлении систем с большим уровнем интеграции».
По словам Вестерлунда, важно то, что система Thor адаптируема и способна принять новые технологии в будущем. Одна из основных задач системы — быть модульной и открытой для новых возможностей. «Это один из фундаментальных моментов этой концепции… она действительно модульная и эффективно справится с теми возможностями, которые вы сможете добавить к ней».
Идея состояла в том, чтобы система могла адаптироваться к разным задачам, от очень легкого решения и до тяжелой баллистической защиты, тем более всё, что находится между ними. Она адаптируется под требования конкретной группы конечных пользователей. «Поскольку система интегрирует ряд различных возможностей, она зачастую считается излишне тяжелой по сравнению с обычным шлемом, — заметил Вестерлунд. — Однако, когда такие устройства, как системы ночного видения, средства связи и так далее, добавляются к обычному шлему, интегрированное решение в итоге оказывается гораздо легче».
Thor закупается финскими вооруженными силами в рамках программы модернизации «Солдат 2020». Компания Savox также предлагает свой шлем на экспорт. Силы специальных операций нескольких стран оценивают и испытывают наше изделие», — отметил Вестерлунд.
Господин Хупер сказал, что его компания Revision также отмечает тенденцию, направленную на повышение уровня интеграции. Интегрированные солдатские системы обсуждались десятилетиями, но, тем не менее, различные устройства для шлемов приобретались независимо друг от друга, от очков до прицелов.
На данный момент даже в относительно небольшой области головы «вы должны разместить имеющиеся устройства связи, слухозащитные приспособления, маски и даже очки ночного видения. Впрочем, многие из них могли бы быть скомпонованы и интегрированы со шлемом с самого начала».
«Они не должны размещаться в передней части шлема, поскольку это довольно внушительный вес. Вы могли бы разместить их где-то еще. Вы могли бы лучше их скомпоновать, лучше распределить вес на шлеме. Вы также можете лучше интегрировать средства связи и слуховые приборы внутри шлема».
Он также отметил потенциал интеграции систем энергоснабжения и хранения данных в шлемах. «Все говорят о преимуществах, размещения подобных систем на солдате, чтобы он мог снабжать энергией свои коммуникационные устройства и тому подобное, — сказал он. — И почему бы вам не установить источник энергоснабжения и устройства хранения данных на шлеме? Это означает, что владелец может запросто подключить камеру, фонарь, нашлемный дисплей и т.д.»
Шлем Batlskin Viper P2 Mid Cut со средней тульей на основе СВМПЭ производства компании Revision Military
Желаемое изделие
Основными заказчиками компании Revision являются Дания, Норвегия и Великобритания и плюс еще несколько менее крупных клиентов. Компания также является одним из поставщиков боевых шлемов нынешнего поколения Advanced Combat Helmet (ACH) для американской армии; также она поставляет арамидные шлемы в ряд стран Азии и Ближнего Востока.
Что касается возможных будущих контрактов, то контракт на шлем АСН Generation II является самым крупным по объему и стоимости. Впрочем, Хупер отметил также программу по семейству тактических боевых шлемов Tactical Headborne System для сил специальных операций США, на которую Revision подала заявку. Компания по некоторым данным конкурирует здесь с фирмами ЗМ Ceradyne и Gentex.
Хупер отметил, что какой бы шлем не выиграл в этом проекте, он будет рассматриваться как «желаемое изделие» для специальных сил любой страны. Следовательно, это контракт очень важен «в смысле рыночной привлекательности и рыночной узнаваемости».
Глядя на рыночные тенденции в среднесрочной перспективе, Хупер видит здесь растущие потребности в гибких интегрированных системах. «Гибкость, адаптируемость, возможность модернизации, интеграция и больше возможностей — вот пути развития, которым мы будем следовать в следующие пять лет».
Со своей стороны Дейвис отметил прогресс в материалах и уровнях интеграции. «Очевидно, что поставщики материалов разрабатывают новые марки, поэтому в этой связи произойдет некое «невиданное ранее развитие систем защиты». Несомненно, будут появляться новые сорта СВМПЭ, новые сорта полимерного связующего и тому подобное. В этой области всегда будет непрерывное развитие. Следующим большим изменением, возможно, станет интеграция источника энергии и устройства хранения данных в базовую композитную конструкцию».
Компания Morgan имеет в своем портфолио два основных шлема новейшего поколения: LASA AC914, сверхлегкий шлем без тульи для боевых операций, и LASA АС915, сверхлегкий шлем со срезанной тульей с противопульной защитой. Компания получила контракт в конце 2015 года на бронешлем СМ735 Combat Helmet для канадской армии и намерена в предстоящие годы участвовать в борьбе за ряд контрактов для стран НАТО.
Morgan также имеет опыт создания и производства защитных костюмов для работ по обезвреживанию взрывных устройств. Ее линейка Silverback состоит из трех вариантов: защитный костюм Silverback 4020 Elite, обеспечивающий высочайшие уровни защиты; облегченный вариант Silverback 3020 Elite Search Suit, позволяющий выполнять продолжительные задачи в условиях повышенной опасности; костюм для разминирования Silverback 2010.
Оператор в костюме Silverback 4020 Elite осматривает подозрительный автомобиль
«Нами созданы несколько различных шлемов для разных задач обезвреживания взрывоопасных предметов, в зависимости от того, какие изделия мы используем, — сказал Дейвис. — Начиная с линейки для разминирования, затем к линейке изделий для поиска и обезвреживания неразорвавшихся боеприпасов и взрывоопасных предметов и, наконец, к системам комплексного обезвреживания. Каждой из этих трех задач необходимы разные шлемные системы, позволяющие повысить уровень защиты при повышении уровня угроз».
Иной акцент
«Хотя масса является одним из основных факторов для этих шлемов и важно, чтобы они не были чересчур тяжелыми, но, тем не менее, она имеет здесь более низкий приоритет, чем это есть для боевых шлемов», — выразил своей мнение господин Дейвис.
«Акцент делается на повышение уровня защиты при определенных жертвах в пользу массы и стоимости, поскольку таких шлемов необходимого гораздо меньше и носят их меньше времени. Вы можете себе позволить несколько более дорогой и возможно несколько более тяжелый шлем».
К этим шлемам предъявляются уникальные требования. «Взрывные устройства могут располагаться в сложных или труднодоступных местах. При этом, чтобы добраться до опасного устройства от оператора потребуется выполнение таких действий, как например, ползание или перелезание через препятствие».
«Чтобы снизить утомляемость и расширить поле зрения владельца композитный шлем костюма Silverback 4020 Elite имеет встроенную систему охлаждения с питанием от аккумулятора, обдувающую прохладный воздух вокруг лица владельца, — сообщил Дейвис. — Мощный обогреваемый смотровой щиток используется, когда необходимо предотвратить запотевание. Всё это примеры технологического развития, способствующие удовлетворению особых эксплуатационных требований большинства сложнейших задач».
В перспективе необходимость поиска правильного соотношения требований к интеграции, весу и защите будет способствовать развитию рынка боевых шлемов во многих странах мира. Было бы интересно оценить мировые потребности в шлемах на основе СВМПЭ и взглянуть на процесс завоевания ими признания у военных разных стран, поскольку те хотят покупать готовые изделия с хорошим уровнем защиты, которые также соответствуют требованиям по весу.
/Alex Alexeev, topwar.ru/
army-news.ru
Рыцарские шлемы | Журнал Популярная Механика
Мастер включает горелку, и металл раскаляется докрасна. Мастер берет в руки молоток, и заготовка грубой формы постепенно превращается в рыцарский шлем. Полтысячи лет назад искусство изготовления рыцарских доспехов достигло уровня создания шедевров. Современные реконструкторы идут по следам кузнецов-виртуозов Средних веков и эпохи Возрождения.
«ПМ» посетила мастерскую Сергея Журавлева — известного реконструктора и по совместительству кузнеца, создающего современные реплики исторических доспехов. Мы решили поговорить о рыцарских шлемах. Об их истории в европейском Средневековье и о технологии их воссоздания в наши дни.
Горшок для псов-рыцарей
На гобелене из Байе, знаменитом памятнике средневекового искусства, мы видим нормандских воинов, завоевавших Англию в XI веке. Там нет ничего, что бы ассоциировалось с рыцарями в блестящих латах и шлемах с забралами. На воинах кольчуги и простые шлемы с остроконечной тульей и наносниками. «Рассматривая гобелен из Байе, — говорит Сергей Журавлев, — мы можем прийти к заключению, что в те времена еще не была разработана техника таранного удара копьем, зажатым под мышкой. Воины носили копья в руках и били ими с размаху. Однако в более поздние времена, когда таранная техника все же появилась, доспех, а вместе с ним и шлемы стали утяжеляться».
Чтобы защитить всадника от таранного удара копьем, острие которого могло соскользнуть с треугольного щита в лицо, в конце XII века европейские мастера стали изготавливать так называемые топфхельмы. «Топфхельм» в переводе с немецкого означает «шлем-горшок», и действительно, он походил на кастрюлю со смотровыми щелями и отверстиями для вентиляции. Нечто подобное можно увидеть на головах псов-рыцарей в фильме Эйзенштейна «Александр Невский». «Вряд ли режиссера заботила точность реконструкции внешнего вида тевтонских рыцарей, — говорит Сергей, — скорее, в его задачу входило создание эффектного устрашающего образа. Да и самих настоящих топфхельмов сохранилось совсем немного. Однако распространенность в XIII веке кастрюлеобразных шлемов является несомненным историческим фактом».
Топфхельм
«Горшковый шлем», появившийся в эпоху крестовых походов. Топфхельм склепывался из нескольких пластин. Обзор осуществлялся через пару смотровых щелей, предлицевая пластина имела отверстия для вентиляции. Топфхельм был кавалерийским шлемом и к концу XIV века вышел из употребления.
Бросить шлем на поле боя
В XII веке также получил распространение цервельер, или черепник. Это легкий шлем, защищавший лишь верхнюю часть головы. Иногда под него поддевался кольчужный капюшон. Против таранного удара копьем цервельер был бесполезен, но у него оказалось важное преимущество перед топфхельмом: в легком шлеме было проще ориентироваться на поле боя. Поэтому рыцари надевали сначала черепник, а поверх него — топфхельм и так отправлялись на сражение. После того как войско противника рассеивалось и нужно было кого-то преследовать или сражаться с пехотой, рыцарь сбрасывал топфхельм и продолжал биться в одном цервельере. «На некоторых современных изображениях мы можем увидеть топфхельм за спиной рыцаря, прикованный цепями к латам, — рассказывает Сергей, — но такая картина вряд ли существовала в реальности. Эксперименты, проведенные реконструкторами, показывают, что сражаться с болтающимся сзади на цепях тяжелым шлемом-горшком было бы чрезвычайно затруднительно. Скорее всего рыцарь просто сбрасывал с себя верхний шлем, оставляя его на поле боя, а подбирали его и возвращали владельцу, как можно предположить, оруженосцы».
Топфхельмы были кавалерийскими шлемами и исчезли в XIV-XV веках. Им пришли на смену бацинеты и салады. Впрочем, прямым потомком «горшка» можно считать так называемую жабью голову — это прямой перевод французского термина tête de crapaud. Немцы называли его Stechhelm, что говорит больше не о внешнем виде, а о назначении этого элемента доспеха. Stechen по‑немецки — это «колоть», а словом gestech обозначались турнирные конные сшибки, в которых участникам требовалась мощная и тяжелая защита лица от таранного удара копьем. Сходство с жабьей головой этому тяжелому шлему, который наглухо крепился к кирасе, придавала форма купола, слегка вытянутого вперед, чтобы при попадании копья в лоб острие соскальзывало бы со шлема.
Салад
Шлем салад итальянского происхождения восходит к бацинетам, однако купол его имеет сферическую форму. Характерная черта — наличие вытянутого назатыльника. Данная модель представляет собой самый простой вариант салада: шлем не имеет забрала. Мог использоваться как в кавалерии, так и в пехоте.
Стиль Италии и каски вермахта
Для войны же были придуманы более легкие и подвижные форматы защиты. Тот самый клепаный остроконечный шлем, который мы видели на гобелене из Байе, трансформировался к XIV веку в малый бацинет — легкий шлем с кольчужной бармицей. Он сохранил остроконечную форму, правда, острие оказалось заметно сдвинутым к затылку. Поначалу бацинеты оснащались только наносниками и зачастую выполняли ту же роль, что и цервельеры, то есть надевались под более тяжелый топфхельм. Но со временем конструкция бацинетов усложнилась, и они превратились в самостоятельное средство защиты головы рыцаря. Важной инновацией стало появление подвижного забрала, позволяющего открыть максимальный обзор на поле боя. В ранних вариантах забрало крепилось одним шарниром к наголовью, то есть фактически было подвешено ко лбу рыцаря. Впоследствии оно стало монтироваться к височным областям с помощью двух шарниров. В XV веке появляется гранд-бацинет, в конструкцию которого добавлена подбородная пластина.
Штеххельм
Известный у нас в основном по французскому названию «жабья голова», этот тяжелый кавалерийский шлем был непосредственным развитием топфхельма. Применялся исключительно на турнирах и был сконструирован таким образом, чтобы острие копья противника при попадании рыцарю в лоб легко соскальзывало со шлема.
«На позднем этапе развития средневекового доспеха мы видим разделение направлений по географическому принципу, своего рода следование моде, — объясняет Сергей Журавлев. — В XV-XVI веках с появлением полного латного доспеха главными центрами его производства стали южнонемецкие и североитальянские земли (в основном Милан). В том, что касается шлемов, итальянские мастера отдавали предпочтение конструкции армэ (иногда встречается термин «армет»). Армэ явно ведет свое происхождение от гранд-бацинета, но его строение более сложное. В отличие от бацинета, он имеет сферическую форму и еще плотнее прилегает к голове. Кроме того, подбородная пластина разъемной конструкции может раскрываться как застежки капюшона.
К более позднему времени относится вариант с двумя забралами, одно из которых откидывается на затылок. Фактически армэ стал самым конструктивно и технологически продвинутым шлемом за всю историю европейского рыцарства. То же можно сказать и о полном латном миланском доспехе, элементом которого он являлся.
Армэ
В классическом виде армэ обладал подбородной пластиной, которая расстегивалась и расходилась в разные стороны подобно застежкам капюшона. Впоследствии появилась разновидность армэ, в которой расходящиеся створки заменили пластиной (бивором), сдвигающейся вверх. Этот вариант известен как закрытый шлем.
В немецких землях популярность приобрели шлемы-салады с характерными длинными назатыльниками. Салады существовали как в рыцарских, так и в пехотных вариантах, как с подвижными забралами, так и с открытым лицом. В отличие от армэ, салад больше походил на каску — для улучшения обзора воин мог сдвинуть его на затылок. Исторически салад происходил из Италии, но именно в немецких землях Священной Римской империи шлем этого типа стал неотъемлемой частью так называемого готического доспеха. Мотивы немецкого салада легко угадываются даже в форме каски, которую носили гитлеровские солдаты во времена Второй мировой.
Салад с забралом
Более сложная конструкция шлема салад — уже не с открытым лицом, а с забралом. В то время как в итальянских землях своего совершенства достиг формат закрытого шлема типа армэ, разнообразные варианты салада стали элементом готического доспеха, получившего распространение в немецких землях.
«Как это ни парадоксально звучит, — говорит Сергей Журавлев, — но рыцари в простых шлемах и кольчужном доспехе оказались более действенной военной силой, чем закованные в латы с ног до головы конники XV-XVI веков. Упадок рыцарства был связан в основном с двумя факторами: появлением хорошо организованных регулярных подразделений типа ландскнехтов или швейцарской пехоты и началом широкого применения на поле боя огнестрельного оружия. В 1474 году в сражении при Эрикуре тяжеловооруженные рыцари бургундского герцога Карла Смелого не смогли ничего противопоставить швейцарским пехотинцам. Полвека спустя, в 1525 году, в битве при Павии облаченные в железо французские жандармы из рот ордонанса были избиты подразделениями пеших немецких ландскнехтов. Время тяжелых шлемов, которые могли защитить от копья, но не от пули, ушло в прошлое вместе с эпохой феодального войска».
Огнем и ударом
Для реконструкторских боев аутентичное воспроизведение является важным фактором приближения к реальности. Однако соблюдение технологий Средних веков с расковкой крицы и применением кузнечных горнов сделала бы элементы средневекового доспеха невероятно дорогими. Компромиссом является выколотка (дифовка) металлических деталей из плоского стального листа. Трудно себе даже представить, сколько ударов специального молотка требуется для формирования из листа металла, например, салада, да так, чтобы тот походил не на мятый котелок, а приобрел историческую форму.
Шлем русского рейтара
Сергей Журавлев изготавливает не только средневековые доспехи для реконструкторских боев, но также доспехи других эпох, в частности для музейных экспозиций. На фото — выполненный мастером шлем русского рейтара времен первых Романовых (рейтарское войско создано в России указом царя Михаила Федоровича в 1632 году).
На изготовление уходит много дней. Сергей показал нам только небольшую часть процесса: в его руках заготовка, уже имеющая форму шлема, но все еще требующая долгого кузнечного труда. С помощью пропано-кислородной горелки он раскаляет докрасна небольшие участки заготовки и тут же обрабатывает их молотком, разглаживая складки. «При изготовлении доспеха из листа, свернутого в полусферу, отдельные участки имеют разную толщину, — объясняет Сергей Журавлев. — Разглаживая складку, я выгоняю в стороны частицы металла. Изделие приходится обрабатывать снова и снова». Зато результат стоит затраченных усилий. В мастерской висят доспехи разных стилей и эпох, уже доведенные до идеальных форм и сияющие гладкими поверхностями.
Фото: Максим Балакин
Статья «Как спрятать голову в железо» опубликована в журнале «Популярная механика» (№4, Апрель 2018).www.popmech.ru
2.3.1 Боевые шлемы
www.arms-expo.ru
Военные каски или как эффективно защитить голову бойца . Чёрт побери
Армейские защитные шлемы (ЗШ) – это напоминание об эпохе рыцарей. Именно они остались практически неизменной частью боевого доспеха. Если кираса трансформировалась в бронежилет, который совершенно не напоминает боевой военный панцирь рыцаря, то железные каски выпускались до недавнего времени.
Хотя в военной истории было время, когда солдаты вместо защитных шлемов носили головные уборы, в конце концов необходимость заставила военное начальство вновь вернуть эту часть доспеха в строй.
Появление боевых шлемов во Франции
Вплоть до начала Первой мировой войны солдаты европейских государств обходились без защитных касок. От доспехов армия отказалась уже давно, поэтому шлем, защищающий голову, рассматривался как элемент старинного доспеха, которому не место в современной армии. Однако Первая Мировая война, которая получила неофициальное название «окопная», показала, что отказ от солдатских шлемов был опрометчивым решением.
Так как из окопов нужно было высовываться, солдатские головы первыми прочувствовали, как плохо им без надёжной защиты. Большинство солдатских смертей происходило именно от попаданий в голову. Видя, какие чудовищные потери личного состава происходят на войне каждый день, генералитеты европейских стран серьёзно забеспокоились.
Первые шлемы специального назначения были разработаны во Франции. До их появления французские солдаты носили суконные кепи, которые могли защитить голову только от непогоды. Первый французский шлем получил название «Адриана» и начал выпускаться серийно уже в 1915 году. Он был нецельнолитым и состоял из следующих частей:
- Колпака;Гребня;Юбки.
Сразу же после появления шлемов потери французской армии существенно сократились. Например, общее количество раненых уменьшилось на 30%, а убитых – на 12-13%. При этом стоит учитывать тот немаловажный факт, что французский шлем был предназначен вовсе не для защиты от пуль. Он, конечно, мог отрикошетить пулю, которая попадала в него по боковой траектории, но прямое попадание не выдерживал. Зато шрапнель и осколки от гранат его не пробивали.
Видя неожиданный успех по «реанимации» такого, казалось бы, устаревшего элемента защиты как шлем, страны-союзники поспешили закупить для своих армий огромное количество «Адриана». Закупили такую защиту следующие страны:
- Россия;Румыния;Италия;Португалия;Великобритания.
В отличие от французской модели, английский шлем был цельным и имел широкие края по всему периметру. Он прекрасно подходил для защиты в окопе, так как широкие поля защищали от попадания шрапнели и осколков сверху. Зато каждая атака в нем была очень рискованной, потому что шлем совершенно не защищал затылок, виски и уши. Так как в атаку английские войска ходили не слишком часто, данная каска не только понравилась английским военным, но и была принята на вооружение нескольких весьма дружественных Великобритании стран. Это были:
- Соединённые Штаты Америки;Канада;Австралия.
Понятно, что у этих 3-х стран, в связи с тем, что они практически не участвовали в боевых действиях, каски были только для «порядка».
Военные шлемы в Германии
Когда противники Германии уже более года использовали защиту для головы, германские солдаты по прежнему обходились без нее. Только в 1916 году появились первые немецкие каски, которые достаточно сильно отличались от того, что носили представители блока «Антанта». Вероятнее всего, немцев просто не устраивала конструкция французских и английских касок тем, что они не выдерживали лобового попадания пули.

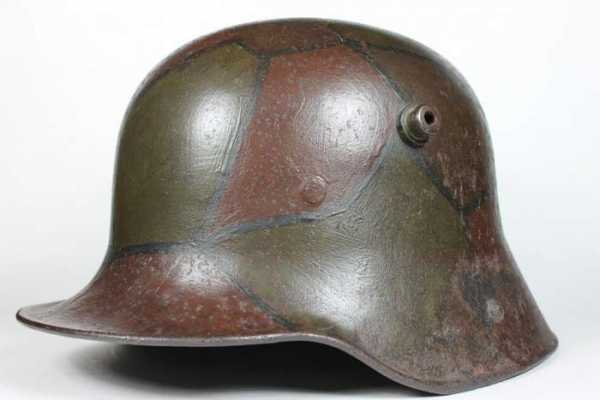

В начале 1916 года Германия разработала свою каску под названием М-16 «Stahihelm», которая значительно отличалась от защиты противника. Специфические «рожки», расположенные по бокам, делали внешность нового военного шлема легкоузнаваемой. Они не только прикрывали собой вентиляционные отверстия, но и служили элементом крепления бронированного щитка, который прикрывал лобную часть Подобная броня делала пробитие каски винтовочной или пулемётной пулей практически невозможным.
Политическая ситуация в Европе в 30-х годах 20 века показала СССР, что солдатам необходим массовый металлический шлем. Так возникла первая массовая советская каска СШ-36. Солдаты в них прошли через множество военных конфликтов:
- Польский поход;Халхин-Гол;Финская война;Гражданская война в Испании;Битвы на озере Хасан.
Данная каска была создана на основе немецкого шлема М-16 «Stahihelm», но значительно уступала ему по тактико-техническим характеристикам. Шлем получился слишком тяжёлым, его вес достигал 1,3 кг. Вместе с тем, толщина металла каски, равная 1,1 мм, была недостаточной для защиты от пуль и крупных осколков. Форма шлема, который имел широкие поля, мешала обзору, да и ветер иногда мог просто сдуть такую каску с головы бойца.
Вскоре он был заменён на новую модель, которая получила название СШ-39 (СШ-40 с 1940 года). Данная каска является настоящей легендой, так как именно в них бойцы СССР смогли победить фашизм. Новая армейская каска обладала следующими преимуществами:
- Он изготавливался из легированной броневой стали;Толщина стенок равнялась 1,9 мм;При этом вес был даже немного меньше, чем у СШ-36 и составлял 1,25 кг;Каска выдерживала лобовой выстрел на расстоянии 10 метров из нагана.
Хотя СШ-68 не совсем соответствует уровню современных военных шлемов, их огромное количество на складах заставляет делать модернизации именно на его базе. Так появились следующие, более современные модели:
Данные модернизации получили усиление конструкции изнутри арамидом и современные подтулейные устройства. В результате, вес новых модернизаций возрос до 2 кг, зато их прочность значительно возросла.
Современные модели российских военных касок
Так как в настоящее время касок СШ-68 гораздо больше, чем это требуется российской армии, их производство прекращено. Теперь российская военная промышленность осваивает производство новых моделей шлемов, которые выполнены из новых и современных материалов на тканево-полимерной основе. Новые модели касок гораздо легче и удобнее, чем их стальные аналоги, а главное — их защитные свойства превосходят свойства касок из стали.
Первый шлем, который был произведён в России с использованием современных материалов, называется 6Б7. Он поступил на вооружение российской армии ещё в 2000 году. Подобную защиту получали российские спецназовцы, части ВДВ, морская пехота и прочие подобные подразделения.
Военные каски, которые были незаслуженно забыты, вновь вернулись на мировую военную арену после начала Первой Мировой войны. В настоящее время новейшие военные каски представляют собой не просто защиту головы бойца – это настоящий компьютер, оснащённый современной электроникой.
chert-poberi.ru
от раннего средневековья до раннего Нового времени. Часть I » Военное обозрение
Шлемы являются одними из самых известных артефактов военного дела. Появившись на заре цивилизации, они практически никогда полностью не выходили из употребления, постоянно совершенствуясь и развиваясь.
Урский штандарт войны. Шумер. Приблизительно 2600 до н.э. Шумерские воины (во втором ряду слева) в кожаных шлемах с подбородочными ремешками
Фреска в честь Мегакла. Афинский Акрополь. VI в. до н.э. Гоплит в аттическом бронзовом шлеме с характерным гребнем
Но, пожалуй, наибольшего расцвета шлемы достигли в средние века и в раннее Новое время — их существовали десятки видов. Именно этому интересному историческому периоду посвящена данная статья. Все шлемы, фотографии которых представлены в статье, являются подлинными артефактами своего времени, большинство — музейные экспонаты. Если есть информация о весе, он указан в описании.
Рис. 1. Спангенхельм. Северная Европа. VI в.
Спангенхельм, от нем. Spangenhelm — «заклепочный шлем», был популярным европейским боевым шлемом Раннего Средневековья. Спангенхельм, в отличие от назального, является сегментарным шлемом из металлических полос, которые формируют структуру шлема. Полосы соединяют на заклепках три-шесть стальных или бронзовых пластин. Структура имеет конический дизайн. Спангенхельм мог включать защиту носа (наносник) или полумаску, защищавшую верхнюю часть лица и, очень редко, полнолицевую маску. Более ранние спангенхельмы часто включают откидные створки для защиты щек, сделанные из металла или кожи. Первоначально шлемы типа спангенхельма появились в Средней Азии, точнее в Древней Персии, откуда еще во времена упадка Римской империи по южному пути, вдоль Черного моря, проникли в Европу.

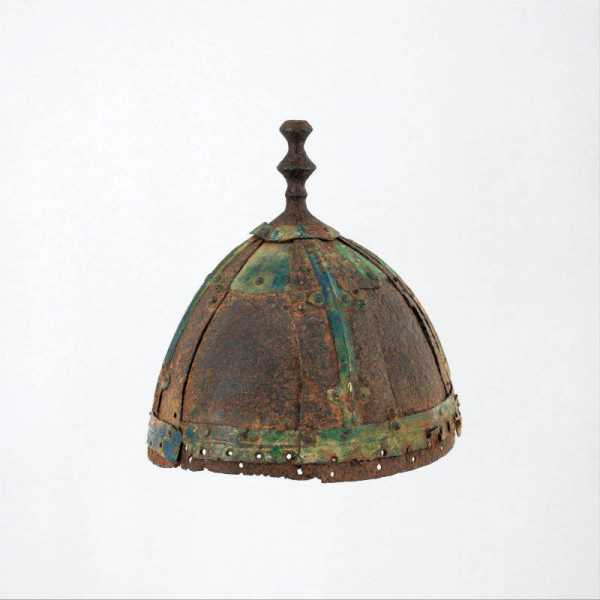

Рис. 2. Спангенхельм. Средняя Азия. VIII в.
Именно в таких шлемах в Европе в V веке появились воины из кочевых племен степей Евразии, такие как сарматы, которых приняла на службу разваливающаяся Римская империя. К VI веку это был уже наиболее распространенный шлем в Европе, в том числе и у германцев, а также всюду и на Ближнем Востоке.
Рис. 3. Вендельский шлем. Скандинавия. VII в.
Шлем оставался в использовании по крайней мере до IX века. Спангенхельм был шлемом с эффективной защитой, который было относительно легко изготовить. Однако слабость конструкции из-за сегментарности в конце концов привела к его вытеснению в IX веке цельнометаллическими назальными шлемами.
Рис. 4. Назальный шлем. Франция. Начало XIII в.
Назальный шлем (в русской традиции норманнский шлем), от анг. Nasal Helm — «носовой шлем» или «шлем с наносником», — тип боевого шлема, используемого от Раннего до Высокого Средневековья. Является дальнейшим развитием более раннего спангенхельма. Назальный шлем имеет куполообразную форму или поднятый заостренный центр, с единственной выдающейся металлической пластиной, которая простирается вниз по носу. Пластина обеспечивает дополнительную лицевую защиту.
Рис. 5. Цельнокованный назальный шлем. Моравия. XI в.
Назальный шлем появляется всюду по Европе в конце IX века. Он становится преобладающей формой защиты головы, заменяя предыдущие спангенхельмы и шлемы вендельского типа. Он, а точнее одна из самых ранних его версий — васгард, стал самой популярной формой защиты головы в то время. Назальный шлем начал терять популярность в конце XII века, уступая шлемам, которые обеспечивали лучшую лицевую защиту. И хотя назальный шлем окончательно потерял популярность среди более высокого класса рыцарей к середине XIII века, они были все еще широко распространены среди лучников, для которых широкое поле зрения было крайне важно.
Рис. 6. Норманн в назальном шлеме. Любительская реконструкция. Фото с Abbey Medieval Festival

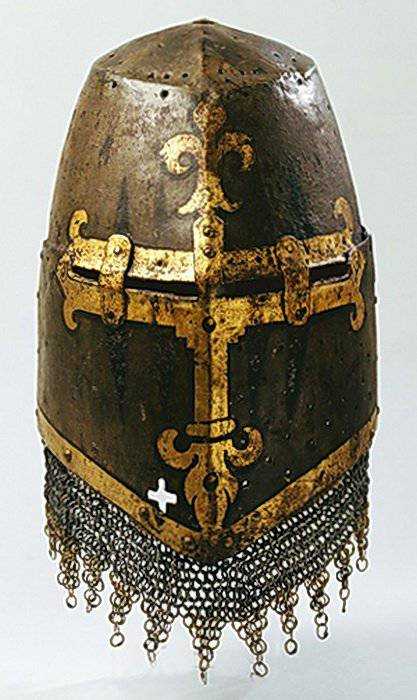

Рис. 7. Топфхелм. Нюрнберг. Начало XIV в.
Большой шлем (от анг. Great Helm) или топфхелм, от нем. Topfhelm — «горшковый шлем», является самым распространенным западноевропейским рыцарским шлемом Высокого Средневековья. В Испании топфхелмы называли Yelmo de Zaragoza — «Сарагоский шлем», где они впервые появились у рыцарей на Пиренейском полуострове. Возник в конце XII века, в эпоху крестовых походов, и оставался в использовании до XIV века. Они массово использовались рыцарями и исключительно редко тяжелой пехотой приблизительно с 1220 по 1340 гг. В самой простой форме большой шлем представляет собой цилиндр с плоской вершиной, который полностью покрывает голову и имеет только очень узкие прорези для глаз и маленькие отверстия для дыхания. Поздние версии большого шлема получили более искривленную конструкцию к вершине, чтобы лучше отклонять и уменьшать воздействие ударов. Этот более поздний вариант, с более конической вершиной, известен как шлем «сахарная голова» (от анг. Sugarloaf Helm) или кюбельхелм, от нем. Kubelhelm — «ковшовый шлем».
Рис. 8. Кюбельхелм. Англия. Около 1370 г.
Хотя большой шлем и предложил лучшую защиту, чем предыдущие шлемы, такие как назальный и спангенхельм, он имел большой недостаток: сильно ограниченное поле зрения владельца и очень плохую вентиляцию, которые из-за отсутствия забрала исправить было невозможно. Рыцари носили под большим шлемом войлочный подшлемник, а также могли носить плотно прилегающую стальную шапку (каску), известную как цервельер. К большому шлему мог быть также приделан кольчужный авентайл для защиты шеи, горла и плеч владельца. Постепенно цервельер развился из его ранней формы в самостоятельный шлем — бацинет, и заменил большой шлем на поле боя. Большой шлем постепенно вышел из употребления в течение XIV века, однако и после этого еще долго использовался на турнирах. На турнирах же появилась его новая тяжелая версия штеххелм, от нем. Stechhelm — шлем «жабья голова».
Рис. 9. Рыцарь в топфхелме. Любительская реконструкция. Фото с Abbey Medieval Festival

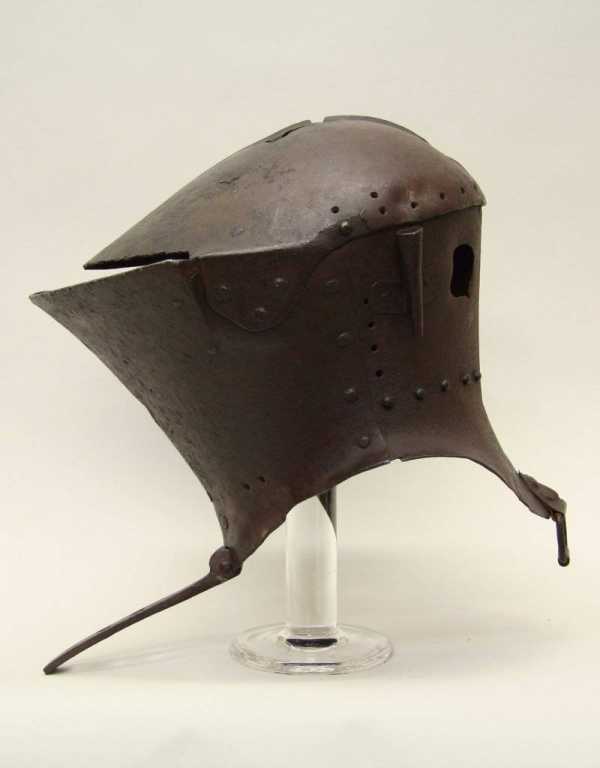

Рис. 10. Штеххелм. Северная Италия. Вес 8,77 кг. Около 1475-1500 гг.
Рис. 11. Штеххелм. Англия или Фландрия. Вес 7,4 кг. Около 1410-1450 гг.
Рис. 12. Составной доспех со штеххелмом для турниров короля Испании Филиппа I Красивого. Начало XVI в.
Рис. 13. Бацинет открытого типа. Вес 1,8 кг. Около 1370-1400 гг.
Самые ранние версии бацинета начала XIV века не имели никаких забрал и носились под топфхелмами. Во время жестокого рукопашного боя рыцари часто отказывались от большого шлема, поскольку он препятствовал дыханию и имел плохую обзорность. Таким образом, наличие дополнительного шлема меньшего размера под большим было реальным преимуществом в рукопашном бою. К середине XIV века большинство рыцарей отказалось от большого шлема в пользу бацинета. Бацинеты, по большей части открытого типа, активно использовались и пехотой. Самые ранние бацинеты были еще открытыми и даже могли иметь назальную пластину. Однако у них быстро появились забрала, по большей части конической формы, для лучшей вентиляции. Их стали называть хундсгугель, от нем. Hundsgugel — «собачья морда», а также «свиным рылом» (от анг. Pig Faced). Вторым типом был клапвизор — забрало с менее вытянутой вперед формой, крепившееся единственным стержнем спереди ко лбу и фиксируемое ремешками по бокам, который был наиболее распространен в Германии.

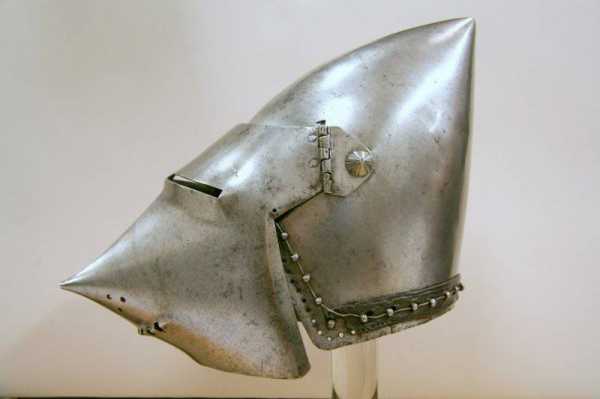

Рис. 14. Бацинет с забралом хундсгугель. Германия. Около 1375-1400 гг.
Рис. 15. Бацинет с забралом клапвизор. Германия. Около 1420-1430 гг.
Рис. 16. Бацинет с поднятым забралом клапвизор. Германия. Около 1420-1430 гг.
У ранних версий иногда был кольчужный авентайл для защиты шеи, горла и плеч владельца, в то время как более поздние версии (с начала XV века) часто защищали шею отдельной пластиной — латным ожерельем. На бацинетах почти всегда проделаны маленькие отверстия вокруг краев шлема. Эти отверстия использовались для крепления обивки внутри шлема. Ношение бацинета уже не требует отдельного подшлемника, как у большого шлема. Обивка была сделана из полотна или льняной ткани и набита смесью из шерсти и конского волоса. Ремней под подбородок для фиксации шлема на голове тогда не использовали. Бацинет с забралом и без (часто рыцари носили с собой несколько сменных забрал — один для копейной сшибки, другой для рукопашного боя) был наиболее распространенным шлемом, который носили в Европе на протяжении всего XIV века и в начале XV века, включая почти всю Столетнюю войну. В Германии в начале XV века появилась более выпуклая версия бацинета с большими пластинами, чтобы лучше защищать горло. Забрало и сам шлем приобрели округлую форму со множеством отверстий. Такие шлемы получили название гранд-бацинеты, которые использовались рыцарями на турнирах, пока к концу XV века не развились в закрытые шлемы.
Рис. 17. Гранд-бацинет. Возможно, Англия. Около 1510 г.
Рис. 18. Составной кольчужно-латный боевой доспех с бацинетом хундскугель конца XIV-первой половины XV в.в. Музейная реконструкция
Рис. 19. Салад открытого типа. Италия или Испания. Вес 1,51 кг. Около 1470-1490 гг.
Салад или целата был боевым шлемом, который заменил бацинет в Северной Европе и Венгрии в середине XV века. Большинство рыцарей побогаче носили салады с дополненными расширенными пластинами спереди, защищавшими нижнюю часть лица, челюсть и шею, называемые бевор.
Рис. 20. Салад закрытого типа. Германия. Вес 3,62 кг. Около 1490 г.
Бевор может быть сделан из единственной пластины или сформирован из нескольких пластин вокруг шеи и подбородка. Бевор, как правило, носили вместе с саладом, а позже и с некоторыми бургундскими шлемами (бургиньотами), в который бевор был уже встроен в сам шлем, став по сути забралом. В обоих случаях две части брони объединялись, чтобы обеспечить защиту для всей головы и шеи. Большая часть саладов не нуждалась ни в каких вентиляционных отверстиях, поскольку имелся естественный промежуток между самим шлемом и бевором, как раз около рта и носа владельца. Отличительными чертами саладов являются округлая форма и сильно выступающий назад назатыльник шлема, который с течением времени все более удлинялся. Он мог представлять собой монолитную конструкцию со шлемом или прикрепляться отдельно и состоять из нескольких пластин. Забрало у некоторых саладов было подвижным — можно было при необходимости поднимать и опускать его. Активно использовался до 30-х годов XVI в. как рыцарями, так и пехотой, особенно в Германии, когда им на смену пришли бургиньоты и закрытые шлемы.

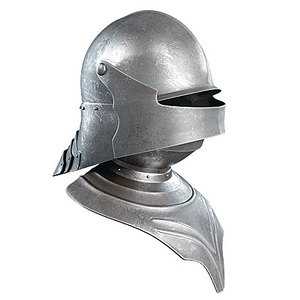

Рис. 21. Салад с забралом и бевором. Южная Германия. Вес 3,79 кг. Около 1480-1490 гг.
Дизайн саладов контрастировал с итальянской разновидностью боевых шлемов — барбютами, которые были популярны в Италии в то же время.

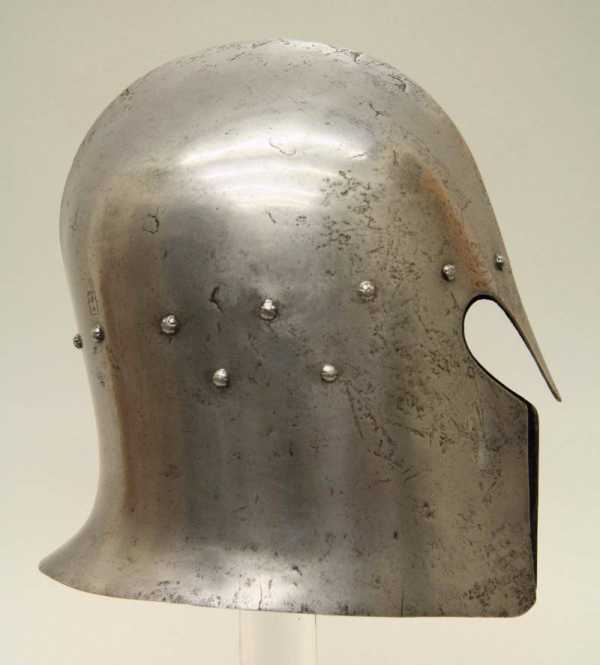

Рис. 22 и 23. Барбют. Брешиа. Вес 2,21 кг. Около 1470-1480 гг.
Итальянские мастера взяли за пример при его создании классические греческие шлемы, которые иногда случайно находили в древних развалинах на территории Италии. Отличительной чертой барбютов, как правило, является сформированная в форме букв «T» или «Y» открытая часть шлема для глаз и рта. Забрал не имеет. Существование барбютов ограничилось XV веком.
Продолжение следует.
topwar.ru
