Многоцелевой «Корнет-М» против танков, вертолетов и штурмовиков



Разработка и производство противотанковых ракетных комплексов (ПТРК) в мире ведется уже полвека. За это время, благодаря простоте в эксплуатации и относительно невысокой стоимости, ПТРК стали наиболее массовым и востребованным видом высокоточного оружия (ВТО).

Перспективный ПТРК должен представлять собой универсальный оборонительно-штурмовой комплекс управляемого оружия, обеспечивающий решение широкого спектра боевых задач в ближней тактической зоне в различных условиях боевого применения, причем как в переносном варианте, так и при размещении на боевых машинах.

Разработанный тульским предприятием «КБП» и принятый на вооружение в 1998 году возимо-переносной комплекс «Корнет» с системой наведения по лазерному лучу в настоящее время наиболее полно удовлетворяет концепции перспективного ПТРК, являясь высокоэффективным образцом многоцелевого оружия ближней тактической зоны применения, обеспечивающим поражение практически любой малоразмерной цели в зоне прямой видимости комплекса.

В целях дальнейшего наращивания боевых возможностей ПТРК «Корнет» специалистами «КБП» в настоящее время разработан новый многоцелевой ракетный комплекс «Корнет-М».

Комплекс разработан как автоматическая боевая система, включающая, помимо огневых средств, средства разведки, управления и обеспечивающая полную автоматизацию всех процессов боевого функционирования – обнаружения целей, целераспределения, выдачи и отработки целеуказаний, наведения ракет. Роль человека в такой системе сводятся только к контролю корректности ее функционирования и осуществлению пусков ракет.

Открытая архитектура комплекса в части обмена информацией с вышестоящими и параллельными структурами СВ, в совокупности с боевыми возможностями, позволяет рассматривать его как важный элемент сетецентрической системы Сухопутных войск.

Многоцелевой ракетный комплекс «Корнет-М обеспечивает поражение современных и перспективных танков, фортификационных сооружений типа ДОТ, ДЗОТ и малоскоростных воздушных целей (вертолеты, самолеты штурмовой авиации и ДПЛА) в любое время суток, в сложных метеоусловиях и в условиях организованных противником радиоэлектронных и оптических помех на дальностях до 8-10 км.

В состав комплекса «Корнет-М» входят:

• боевая машина с двумя автоматическими пусковыми установками и пультом оператора с дисплеем;

• машина разведки и управления командира батареи, оснащенная комбинированным комплексом разведки, включающим телевизионные, тепловизионные и радиолокационные средства разведки, средства навигации, топопривязки и ориентирования, средства связи и передачи данных, аппаратуру автоматизированного управления, вооружение (ПТУР «Корнет-М» и пулемет ПКТМ),

• управляемая ракета с фугасной боевой частью с контактным и неконтактным датчиками цели с дальностью стрельбы до 10 км;

• противотанковая управляемая ракета с максимальной дальностью полета до 8000 м и бронепробиваемостью кумулятивной БЧ 1100-1300 мм, обеспечивающая комплексу «Корнет-М» возможность поражения современных и перспективных танков с учетом тенденции повышения их броневой защиты.

За счет использования передовых и, вместе с тем, относительно недорогих технических решений, в комплексе «Корнет-М» обеспечен целый ряд новых свойств, значительно расширяющих его боевые возможности в борьбе с традиционными – наземными целями, и позволяющих решать принципиально новые задачи при борьбе с малоскоростными воздушными целями:

• применение в комплексе «Корнет-М» технического зрения с автоматом сопровождения цели позволяет исключить человека из процесса наведения ПТУР и фактически обеспечивает реализацию принципа «выстрелил и забыл», до 5 раз повышая точность сопровождения цели в реальных условиях боевого применения;

• возможность поражения целей в автоматическом режиме снижает психофизические нагрузки на операторов, требования к их квалификации, а также сокращает время на их подготовку;

• автоматизация процесса наведения, в совокупности с автоматизацией процессов обнаружения целей, целераспределения, выдачи и отработки целеуказаний, обеспечивают возможность создания практически полностью автоматической боевой системы, в которой функции человека сводятся только к контролю корректности ее функционирования и осуществлению пусков ракет.

• вариант боевой машины с двумя пусковыми установками обеспечивает залповую одновременную стрельбу по двум целям, что значительно увеличивает скорострельность и огневую производительность комплекса, позволяя практически вдвое снижать наряд средств на выполнение боевых задач. Достигнутые характеристики позволили обеспечить комплексу «Корнет-М» самые высокие показатели огневой производительности среди всех существующих и перспективных комплексов – не менее 3-4 целей в минуту на дальностях до 5 км. В результате при размещении комплексов вне зоны эффективного ответного огня танков противника (на дальностях св. 4 км)

одна батарея ПТРК «Корнет-М» в составе 9 боевых машин способна обеспечить отражение атаки (поражение не менее 50% целей противника) не менее батальона танков типа М1А2 (58 ед.). Фактически данная задача может выполняться двумя залпами батареи. Количество пораженных танков составит 32–34 ед., что составляет 55-60% численности батальона. При этом время выполнения боевой задачи не превысит 1 минуты, что позволит избежать собственных потерь, поскольку танки противника не смогут за это время выйти на дальность эффективной стрельбы своего вооружения.

• решена новая для ПТРК задача – эффективное поражение малоразмерных воздушных целей – разведывательных и разведывательно-ударных ДПЛА – важных и массовых средств обеспечения боевых действий противника, а также вертолетов и атакующих самолетов штурмовой авиации.

БПЛА, ведя разведку, позволяют противнику заблаговременно вскрывать оборону, осуществлять точные целеуказания для ведения огня загоризонтными средствами поражения, фиксировать и передавать информацию о перегруппировках войск как в ходе боя вблизи линии боевого соприкосновения, так и в тылу, что в целом приводит к значительному росту потерь и возможным срывам выполнения боевых задач. С точки зрения поражения БПЛА являются сложными воздушными целями ввиду малых высот полета и при массовом применении могут отвлекать на себя большую часть зенитных средств БД, приводя к большому расходу дорогостоящих ЗУР.

Ударные вертолеты и самолеты тактической авиации являются в настоящее время наиболее опасными целями для подразделений СВ, способными причинить огромный ущерб за минимальное время. Так одним боекомплектом ПТУР вертолет способен уничтожить до роты бронетехники (10-14 объектов БТТ).

Для эффективного противодействия БПЛА, вертолетам и самолетам тактической авиации необходимо наличие средств ПВО непосредственно в боевых порядках, поскольку нападение или разведывательный облет осуществляется ими на малых высотах, что затрудняет своевременное их обнаружение комплексами ПВО средней и большой дальности, располагаемых обычно глубоко в тылу. ПТРК «Корнет-М» является комплексом, способным эффективно решать задачи противодействия малоскоростным воздушным целям.



Основные тактико-технические характеристики комплекса «Корнет-М»



Одной из основных особенностей современных боевых действий является повсеместное внедрение новейших средств разведывательно-информационного обеспечения в подразделения тактического уровня. Широкое применение комбинированных средств разведки (различные сочетания оптических, РЛ, ТВ и ТПВ приборов), новейших средств автоматизированного управления боевыми действиями тактических подразделений, современных средств связи и топонавигационного обеспечения позволяет вести постоянный мониторинг поля боя, в реальном масштабе времени получать данные разведки (как от собственных средств так и от средств подразделений более высокого уровня) с отображением их на электронной карте местности, и обеспечивать в автоматическом или полуавтоматическом режиме подготовку и выдачу огневым средствам данных для стрельбы по выявленным целям, что во многом определяет эффективность применения высокоточных средств поражения тактического звена, в том числе ПТРК.

Для комплекса «Корнет-М», отличающегося еще и универсальностью боевого применения и обеспечивающего возможность ведения эффективной борьбы с воздушными целями, наличие высокоэффективных средств обнаружения различных типов целей и автоматизация управления подразделением является жизненно необходимыми условием. Своевременное получение информации о воздушных целях средствами поражения (линейными БМ «Корнет-М») будет напрямую определять как эффективность борьбы ПТРК с воздушными целями, так и уровень потерь подразделений, являющихся целью налета.

Для организации оперативного разведывательно-информационного обеспечения и управления боевыми действиями подразделения ПТРК «Корнет-М» разрабатывается машина разведки и управления командира батареи (МУКБ), унифицированная с линейной БМ.

Машина разведки и управления командира батареи представляет собой специализированную боевую машину, сочетающую функции разведки и управления боевыми действиями подразделения с функциями огневого средства.

В состав машины управления входят:

• комбинированный комплекс разведки, включающий телевизионные, тепловизионные и радиолокационные средства;

• средства навигации, топопривязки и ориентирования;

• средства связи и передачи данных;

• аппаратура автоматизированного управления;

• вооружение.

Применение в составе машины управления РЛС позволяет обнаруживать цели на дальностях значительно превышающих дальность действия боевых средств линейных боевых машин. Это позволит МУКБ «Корнет-М» эффективно управлять боевыми действиями батареи комплексов «Корнет-М», при этом обеспечить ведение разведки в широком секторе.

При таких характеристиках средств разведки главная задача машины управления сводится к обнаружению цели с учетом опознавания по принципу «свой–чужой» и целераспределению между линейными машинами с целью исключения обстрела батареей одних целей.

Машина командира батареи в любое время суток и в любых погодных условиях обеспечивает:

• обнаружение, идентификацию и сопровождение подвижных и неподвижных наземных и воздушных целей противника, определение, автоматизированный ввод и обработку координат обнаруженных целей;

• идентификацию принадлежности цели собственным войскам или противнику посредством системы «свой–чужой»;

• подготовку и передачу целеуказаний от командира ПТ подразделения командирам линейных БМ;

• поддержание радиосвязи внутри подразделения, а также с вышестоящими командирами и командирами взаимодействующих подразделений;

• управления огнем подразделения в режиме реального времени, планирование маневра и системы огня при изменении тактической обстановки с отображением данных на фоне электронной карты местности.

Реализация данных свойств позволяет:

• сократить для боевых машин время обнаружения наземных целей – в 2-3 раза в дневных условиях и в 6-10 раз в ночных условиях (в сравнении с поиском цели через ТПВП), воздушных целей – свыше 10 раз;

• автоматически определять и обстреливать в первую очередь наиболее опасные цели;

• обеспечить равномерную загруженность БМ целями, исключив одновременный обстрел одного объекта несколькими машинами;

• своевременно перепланировать схему огня батареи в случает потерь.

В результате, машина управления обеспечит повышение боевой эффективности батареи ПТРК «Корнет-М» в борьбе с танками противника от 2 раз – при ведении боя в условиях хорошо подготовленной обороны, до 2,5 раз – при вступлении подразделения в бой сходу (с марша) без предварительной разведки местности и отсутствии точных данных о противнике.

В противодействии с воздушными целями (ДПЛА, вертолетами) боевая эффективность батареи ПТРК за счет сокращения времени поиска и повышения вероятности обнаружения целей повышается в 2,5–5,0 раз.

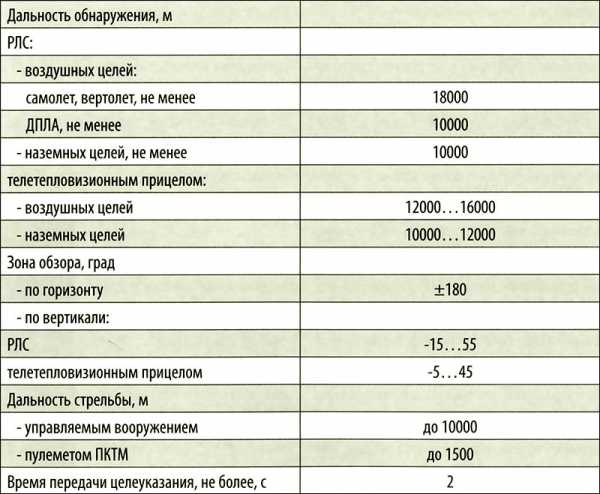

Основные тактико-технические характеристики машины управления



см. также: «Многоцелевой ракетный комплекс «Корнет-ЭМ» — фотообзор»


Поделиться в социальных сетях:


otvaga2004.ru

ПТРК «Корнет-ЭМ» заменит ЗРК «Стрелу»? » Военное обозрение

Тульское конструкторское бюро приборостроения (КБП) на предстоящем Московском авиационно-космическом салоне МАКС-2011 (г. Жуковский, 16-21 августа 2011 г.) впервые продемонстрирует новый многоцелевой высокоточный ракетный комплекс (РК) «Корнет-ЭМ» большой дальности, предназначенный для эффективного поражения наземных и воздушных целей.

По сообщениям ряда СМИ, по совокупности своих боевых возможностей новый РК, как противотанковый, превосходит свои аналоги в 3-5 раз, более прост в применении, обслуживании и использует боеприпасы, стоимостью в 3-4 раза меньше аналогичных, а для наведения боеприпаса на цель установлена автоматическая высокозащищенная лазерно-лучевая система управления.


РК «Корнет-ЭМ» – предназначен для борьбы с современными и перспективными танками с динамической защитой, легкобронированной техникой, надводными и воздушными целями (БЛА, вертолеты, самолеты штурмовой авиации), а также поражать фортификационные сооружения. Для поражения целей указанного типа в боекомплекте комплексе имеется 16 ракет, из них 8 готовых к применению. При этом могут использоваться все ракеты семейства «Корнет-Э». Комплекса «Корнет-ЭМ» обеспечивает поражение целей на дальностях 150 – 10000 м телеуправляемыми в луче лазера ракетами с использованием автоматической системы управления, обладающей высокой помехозащищенностью.

Обеспечивается залповый обстрел одновременно двух целей. Кумулятивная БЧ с тротиловым эквивалентом 7 кг обеспечивает бронепробиваемость до 1300 мм. Время перевода из походного положения в боевое не превышает 7 с. В комплексе реализован принцип «выстрелил – забыл» за счет использования технического зрения с автоматическим сопровождением цели. Это позволяет исключить человека из процесса наведения ПТУР, примерно в 5 раз повысить точность сопровождения цели в реальных условиях боевого применения и в 2 раза повысить дальность действия ПТРК «Корнет-Э» при одновременном значительном повышении вероятности поражения целей. Кроме того, возможность стрельбы по целям в автоматическом режиме снижает психофизические нагрузки на операторов, требования к их квалификации и сокращает время на их подготовку.

Размещение в предложенном варианте двух автоматических пусковых установок (масса комплекса вооружения с боекомплектом с 1/2 ПУ составляет 0,8/1,2 т) обеспечивает залповую одновременную стрельбу по двум целям, что значительно увеличивает скорострельность и огневую производительность комплекса. Кроме того, «Корнет-ЭМ» может вести залповую стрельбу двумя ракетами по одной цели, что обеспечивает преодоление систем активной защиты.

По информации ГУП КБП, более совершенная система управления комплекса, конструкция двигателей управляемых ракет и автомата сопровождения целей повысили дальность стрельбы комплекса ПТУР с КБЧ до 8 км, а УР с ФБЧ – до 10 км. При этом точность стрельбы на дальность 10 км стала выше, чем у базового комплекса «Корнет-Э» дальность 5 км.

Повышение дальности и точности стрельбы, автосопровождение скоростных целей и применение УР с термобарической БЧ с контактными и неконтактными взрывателями обеспечили применение нового ПТРК для эффективной борьбы с вертолетами, БЛА и самолетами штурмовой авиации на дальности до 10 км. При этом поражение воздушной цели обеспечивается при пролете УР на удалении до 3 м (промахе) от обстреливаемой цели. Таким образом, ПТРК «Корнет-ЭМ» при необходимости может использоваться в качестве зенитного средства малой дальности и прикрывать боевые порядки войск первого эшелона от ударов низколетящих самолетов, вертолетов и БЛА. На рисунке зона поражения РК Корнет-ЭМ. Рисунок forums.airbase.ru

В состав ПТРК «Корнет-ЭМ» входит боевая машина с двумя автоматическими пусковыми установками и пультом оператора, а также УР с различными типами БЧ. Автоматическая ПУ с 4 УР на ней, имеет прицел с телевизионными камерами высокого разрешения и тепловизор третьего поколения, встроенный лазерный дальномер и лазерный канал наведения ракет, а также автомат сопровождения целей с приводами наведения.

Оценивая известные основные характеристики ПТРК «Корнет-ЭМ», напрашивается вопрос – может ли этот комплекс реально заменить на поле боя зенитный ракетный комплекс (ЗРК) ближнего действия типа «Стрела-10».

(9К35М3, SA-13, Gopher) – одна из наиболее известных модификаций самоходного зенитного комплекса ближнего действия, который предназначен для прикрытия войск и объектов во всех видах общевойскового боя на месте и в движении от ударов визуально видимых низколетящих самолетов, вертолетов, крылатых ракет (КР) и беспилотных летательных аппаратов (БЛА) в условиях организованных оптических помех. В состав ЗРК «Стрела-10М3» входят боевые средства (самоходная БМ на плавающей гусеничной базе, зенитные управляемые ракеты) и средства технического обеспечения. Каждая БМ с боекомплектом 8 ЗУР оснащена комплексом средств, предназначенных для обнаружения цели, прицеливания и ее обстрела ракетами.

ЗРК «Стрела-10М3» с ЗУР 9М333 обеспечивает поражение цели, летящей с курсовым параметром до 3 км в зоне 0,8-5 км по дальности и 0,025-3,5 км по высоте с вероятностью 0,3-0,6 одной ракетой. Максимальная скорость поражаемых целей при стрельбе навстречу (вдогон) 415 (310) м/с, время реакции ЗРК – до 7 с, масса ЗУР – 42 кг, масса БЧ – 5 кг. Комплекс обеспечивает стрельбу в движении, максимальная скорость движения по дороге (на плаву) – 60 (до 5) км/ч, экипаж – 3 чел.

Сравнивая основные характеристики ПТРК «Корнет-ЭМ» и ЗРК «Стрела-10М2» следует отметить, что противотанковый превосходит зенитный по максимальной дальности поражения воздушной цели. Остальные же характеристики, в целом, сравнимы. Следует ли на этом основании делать вывод о том, что замена первым второго будет равноценна? По мнению специалистов, ответ должен быть отрицательным, что связано, с основным предназначением этих двух комплексов. Если главная задача ПТРК вести борьбу с наземными, то ЗРК – с воздушными целями. И здесь, как иногда говорят в таких случаях, каждый должен «пахать свое поле», для чего имеется целый ряд причин.

Первая. Каждый их этих комплексов действует, в соответствии с планом на предстоящий бой, как правило, в рамках соответствующей огневой системы: ПТРК – наземных войск, ЗРК – противовоздушной обороны. в настоящее время является общепризнанным фактом системное применение вооружения и военной технике при централизованном управлении их боевым применением. Для этого осуществляется планирование предстоящих боевых действий и каждому средству определяются основные задачи в целях достижения общей цели – победы в предстоящем бою.

Поэтому отклонение от общего плана и необоснованные самостоятельные действия на поле боя могут привести к поражению. Однако это не значит, что командиры не могут принимать самостоятельных решений и использовать имеющиеся у них средства по своему усмотрению. Однако такие решения должны быть обоснованы реально складывающейся обстановкой во имя поставленной конечной цели.

Вторая. Современный общевойсковой бой – это совместные действия всех участвующих в нем сил и средств по единому плану и замыслу. С учетом этого, каждое средство, в т.ч. противотанковое и зенитное, используется для решения задач по своему основному предназначению. Следовательно, ПТРК должен решать, в первую очередь, задачи борьбы с бронированными и др. наземными целями противника, а ЗРК – с его воздушными целями. И тогда в общей системе боя, ПТРК, поражая наземные цели, обеспечивает защиту ЗРК от воздействия наземного противника, а ЗРК наоборот – прикрывает ПТРК от ударов воздушного противника. И здесь будет вполне уместна знаменитая фраза А.В. Суворова — «Каждый солдат должен знать свой маневр».

Можно привести еще достаточно много других причин в пользу вышесказанного. Однако это не значит, что основные принципы применения этих комплексов должны сковывать инициативу командиров и быть тормозов в принятии ими самостоятельных решений. Оба эти комплекса способны вести автономные действия при выполнении поставленных задач в отрыве от главных сил, без взаимной поддержки и др. специфических условиях.

В такой обстановке ПТРК «Корнет-ЭМ», с учетом реально складывающейся обстановки, может быть использован для борьбы с воздушным противником. В любом случае, ответственность за то, или иное решение ложится на лицо, его принявшего, а полученные результаты будут определяться обоснованностью и соответствием складывающейся обстановки.

В качестве вывода. ПТРК «Корнет-ЭМ» не может рассматриваться как одно из основных средств борьбы с воздушным противником. Однако существующие возможности не исключают его применения, в отдельных случаях, для борьбы с воздушными целями.

topwar.ru

ПТРК «Корнет» в Ираке, с термобарической БЧ (9M133Ф-1)

«Корнет» (Индекс ГРАУ — 9К135, по классификации МО США и НАТО: AT-14 Spriggan) — противотанковый ракетный комплексразработки Тульского КБ Приборостроения. Разработан на базе комплекса танкового управляемого вооружения «Рефлекс», сохранив основные его компоновочные решения. Предназначен для поражения танков и других бронированных целей, в том числе оснащенных современными средствами динамической защиты.



Основное отличие от предшествующих ПТРК «Фагот», «Конкурс» и «Метис» — в системе наведения. Если управление ПТУР последних осуществлялось по проводам, то ПТУР «Корнета» наводится по лазерному лучу. Это позволило выпустить модификацию ПТРК «Корнет-Д», который может поражать скоростные (250 м/с) воздушные цели на дистанции до 10 км и до потолка 9 км.

Ракета выполнена по аэродинамической схеме «утка», два раскрывающихся из ниш руля размещены в её переднем отсеке, там же находится лидирующий заряд тандемной кумулятивной боевой части (БЧ) и узлы воздушно-динамического привода рулей с лобовым воздухозаборником. В средней части ракеты размещается твердотопливный двигатель с двумя косонаправленными соплами, за ним расположена основная кумулятивная БЧ. В хвостовом отсеке ракеты установлены элементы системы управления ракетой, включая фотоприёмник лазерного излучения, также на хвостовой части корпуса закреплены четыре раскладных тонких стальных крыла, раскрывающихся после выхода ракеты из транспортно-пускового контейнера (ТПК) под действием сил упругости материала крыльев. Крылья расположены под углом 45° относительно рулей. ПТУР вместе с вышибным зарядом размещаются в герметичном ТПК, имеющем откидные крышки и рукоять. Корпус ракеты и складные рули — металлические, материал ТПК — пластик. Срок хранения ракеты в ТПК без проведения регламентных проверок — 10 лет.

ПТУР 9М133 оснащена тандемной кумулятивной боевой частью, основная боевая часть расположена позади ракетного двигателя для обеспечения необходимого фокусного расстояния при формировании кумулятивной струи. С этой же целью корпус твёрдотопливного ракетного двигателя выполнен кольцеобразной формы с полым центральным каналом для прохождения сквозь него высокоскоростной струи.

Кроме кумулятивной боевой части, возможно снаряжение ракет термобарической боевой частью (9М133Ф) для поражения различных инженерных сооружений и огневых точек.

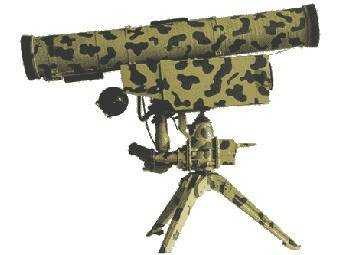

Пусковая установка ракет 9П163М-1 размещена на треножном станке и включает в себя прицел, способный работать в оптическом и инфракрасном режимах, лазерный дальномер, оптическое лазерное устройство, а также автоматом сопровождения целей с приводами наведения. Комплекс может вести огонь по подвижным и неподвижным наземным, морским и воздушным целям. Кроме пехотной установки, «Корнет» включён в состав комплекса вооружения БМП-2М, а также боевого модуля «Кливер», может размещаться на шасси БМП-3 и в бронеавтомобилях Тигр. Возможно использование выносного пульта для пусков ракет длиной 50 метров.

Траектория полёта ракеты — спираль. Наведение ракет помехозащищенное автоматическое с телеориентированием в луче лазера.

Для преодоления динамических и активных защит ПТРК поддерживает одновременный пуск двух ракет в одном луче лазера с задержками между пусками ракет менее времени срабатывания защитных систем. Для блокирования возможности постановки дымовой защитной завесы по обнаружению лазерного облучения, ПТРК большую часть полета удерживает луч лазера на 2-3 метра выше цели.

Тактико-технические характеристики

  • Максимальная дальность стрельбы:
    • Днём — 5500 м
    • Ночью — 3500 м
  • Минимальная дальность стрельбы: 100 м
  • Максимальная фланговая скорость цели: 70 км/ч
  • Система управления: полуавтоматическая, по лучу лазера
  • Калибр ракеты: 152 мм
  • Длина ракеты: 1200 мм
  • Максимальный размах крыла: 460 мм
  • Масса:
    • Транспортно-пусковой контейнер с ракетой: 29 кг
    • Ракета: 26 кг
    • Масса БЧ: 7 кг
  • Боевые части:
    • Тандемная кумулятивная:
      • Масса ВВ: 4,6 кг
      • Бронепробиваемость за ДЗ:
        • Корнет-Э — 1200 мм гомогенной брони
        • Корнет-Д — 1300 мм гомогенной брони
      • Бронепробиваемость без ДЗ:
        • Корнет-Э — 1300 мм гомогенной брони
        • Корнет-Д — 1400 мм гомогенной брони
      • Пробиваемость бетонного монолита: не менее 3000 мм
    • Термобарическая
  • Тип двигательной установки: РДТТ
  • Тепловизионный прицел 1ПН-79 «Метис-2»:
    • Масса: 11 кг
    • Дальность обнаружения/стрельбы цели ночью: до 4500 м
    • Дальность распознавания цели: 2500 м
  • Штатный боевой расчет: 2 чел.
  • Масса переносной ПУ 9П163М-1 (на треноге): 26 кг
    • Время перевода из походного положение в боевое: менее 1 мин.
  • Масса встраиваемой ПУ 9П163М-2 «Квартет»: 60 кг (по другим данным — 48)
  • Готовность к пуску, после обнаружения цели: 1—2 с
  • Боевая скорострельность: 2—3 выстр./мин
  • Время перезаряжания ПУ: 30 с
  • Углы наведения ПУ 9П163М-1/9П163М-2:
    • По горизонтали: 360/180°
    • По вертикали: от −5° до +20°/ от −10° до +15°
  • Температурный диапазон боевого применения:
    • «Корнет» от −50° до +50° С
    • «Корнет-Э» от −20° до +60° С
  • Высота боевого применения над уровнем моря: до 4500 м
  • СКО 0,3 м

Модификации

  • Корнет-Э — экспортная модификация комплекса Корнет.
  • Корнет-Д — модернизированная версия комплекса Корнет — дальность стрельбы 10 км, бронепробиваемость 1300 мм за динамической защитой.
  • Корнет-ЭМ — экспортная версия комплекса Корнет-Д.

Ракеты

  • 9M133 Дальность стрельбы — 100—5000 м. Тандемно-кумулятивная БЧ бронепробиваемость до 1000 мм за ДЗ.
  • 9M133Ф Дальность стрельбы — 100—5000 м. Фугасная БЧ.
  • 9М133-1 Дальность стрельбы — 100—5500 м. Тандемно-кумулятивная БЧ бронепробиваемость до 1000—1200 мм за ДЗ.
  • 9M133Ф-1 Дальность стрельбы — 100—5500 м. Фугасная БЧ
  • 9М133ФМ Фугасная БЧ
  • 9М133М-2 Дальность стрельбы — 150—8000 м. Тандемно-кумулятивная БЧ бронепробиваемость до 1100—1300 мм за ДЗ.
  • 9М133ФМ-2 Дальность стрельбы — 150—8000 м. Термобарическая боевая часть для поражения пехоты и легкобронированной техники, по действию сходная с реактивным огнеметом РПО Шмель, но в 3-4 раза мощнее (10 кг тротилового эквивалента).[3]
  • 9М133ФМ-3 — Дальность стрельбы — 150—10000 м. Фугасная БЧ — тротиловый эквивалент 7 кг. Для поражения воздушных целей на скоростях до 250 м/с (900 км/ч) и потолка полета 9 км. Подрыв контактный или неконтактный при пролете в 3 метрах от цели.Как фугасная ракета может применяться и против наземных целей.

Пусковые установки.

  • 9П161 Самоходный ПТРК 9К128 Корнет-С на шасси БМП-3 с двумя ПУ, каждая с 1 направляющей и автоматом заряжания.
  • 9П162 Самоходный ПТРК 9К128-1 Корнет-Т на шасси БМП-3, БТР-80 с двумя ПУ, каждая с 1 направляющей и автоматом заряжания.
  • 9П162М Самоходный ПТРК Корнет-Д1 на шасси БМД-4М опытный.
  • 9П163 Возимо-переносной ПТРК 9К129 Корнет-П с 1 направляющей.
  • 9П163-1 Возимо-переносной ПТРК 9К129-1 Корнет-П с 1 направляющей. Самоходный ПТРК 9К135 Вест на шасси УАЗ-3151 с 4 направляющими и автоматом заряжания опытный.
  • 9П163-2 Квартет Боевой модуль ПТРК Корнет\Корнет-Э с 4 направляющими и автоматом заряжания для размещения на легких носителях.
  • 9П163-2М Квартет-М Боевой модуль ПТРК Корнет-Д\ЭМ с 4 направляющими и автоматом заряжания для размещения на легких носителях.
  • 9П163-3 Самоходный ПТРК Корнет-Д1\ЭМ на шасси ВПК-233116\ВПК-233136 Тигр-М с двумя ПУ, каждая с 4 направляющими и автоматом заряжания.
  • 9П163М-1 Возимо-переносной ПТРК Корнет-П\Э с 1 направляющей.
  • 9П163М-2 Возимо-переносной ПТРК Корнет-Д\ЭМ с 1 направляющей.

На вооружении стран.

По состоянию на август 2009 года было продано 35 000 единиц ПТУР «Корнет»

  •  Армения — По данным Центра анализа мировой торговли оружием Армения закупила в 2013 году 50 ПТРК и 200 ракет к нему
  •  Россия — около 750 ПТУР «Корнет», по состоянию на 2009 год.
  •  Алжир — 64 БРДМ-2М и 304 БМП-2М с пусковыми установками «Корнет-Э», а также некоторое количество переносных пусковых установок, по состоянию на 2013 год. Около 3000 единиц 9М133 поставлено из России в период с 2006 по 2010 годы
  •  Греция — 196 ПУ 9П196 «Корнет-Э» на вооружении Сухопутных войск, по состоянию на 2013 год. Поставка осуществлялась в два этапа, по контракту, заключенному с Рособоронэкспортом в 2001 году на 278 ПТРК.
  •  Индия — более 250 пусковых установок 9П196 «Корнет-Э» и около 3000 единиц 9М133 поставлено из России в период с 2003 по 2006 годы.
  •  Иордания — 200 пусковых установок и 2000 единиц 9М133, по состоянию на 2013 год. Поставлены из России в период с 2009 по 2010 годы.
  •  Кот-д’Ивуар — некоторое количество ПТРК «Корнет-Э», по состоянию на 2013 год
  •  Ливия — количество и статус неизвестны.
  •  Перу — 22 M1165A2 с пусковыми установками «Корнет-Э» и 244 ПТУР, по состоянию на 2013 год. Контракт заключён в 2008 году на сумму 23 млн.долл.
  •  Сирия — 1000 ПТУР и 100 ПУ «Корнет-Э», по состоянию на 2013 год. Контракт на поставку выполнен в 90-е на сумму 65 млн.долл.
  •  Турция — 80 пусковых установок «Корнет-Э», по состоянию на 2013 год, в том числе, до 800 ракет — поставленных в 2009 году по контракту, заключенному с Рособоронэкспортом в 2008 году.
  •  Эритрея — 80 единиц 9М133 поставлено из России в 2005 году, общая сумма контракта — 170 тыс. $.
Военизированные организации
  • Хезболла — сообщалось о наличии ПТРК «Корнет-Э» у этой организации.[18] в ходе Второй Ливанской войны боевики «Хизбаллах» использовали «Корнеты» для борьбы с израильской бронетехникой.
  • Хамас

Боевое применение

ПТРК «Корнет-Э» (экспортный вариант) участвовал в боевых действиях между армией Израиля и группировкой Хезболла на юге Ливана в 2006 году. Несколько ПУ и неиспользованные ракеты были захвачены израильской армией. По заявлению генерального секретаря Хезболлы Хассана Насраллы, комплексы были получены из Сирии.

Согласно отчёту израильской армии, в этом конфликте 46 танков «Меркава» получили различные повреждения от огня противника (всеми видами воздействия). Агентство РИАН, ссылаясь на принадлежащей Хезболле радиостанции «Ан-Нур», писало, что некий «распространенный в дипломатических представительствах в Ливане американский доклад утверждает, что официально объявленные Израилем данные о потерях в Ливане очень сильно занижены и Израиль на самом деле потерял 164 танка «Меркава»».

Всего за время конфликта (по данным израильских военных), 45 танков поражены ПТУР и гранатами РПГ, в танки попала 51 ракета. В 24 случаях (47% от числа попаданий) кумулятивная струя пробила броню танков. В общей сложности боевые повреждения получили около 60 единиц БТТ, в т.ч. 48—52 танка. Погиб 31 боец бронетанковых войск, в т.ч. 30 танкистов (есть источники с меньшими цифрами, до 13). Кроме того, от попаданий ПТУР в БТТ погибло ещё 4 солдата – 3 в бульдозерах D9 и 1 в тяжёлом БТР «Пума».

Несколько (предположительно 2) ПТРК «Корнет» попали в Израильский Национальный институт по изучению боеприпасов инженерных войск армии обороны Израиля.

По заявлениям израильских властей, 7 апреля 2011 во время обстрела израильского школьного автобуса боевики ХАМАС применили ПТРК «Корнет», что привело к дипломатическому скандалу между Израилем и Россией.

ПТРК «Корнет» применяются силами Свободной армии Сирии в ходе гражданской войны в Сирии.

В июне 2014 членами группировки ИГИЛ в социальных сетях было размещено множество фотографий подбитой иракской бронетехники, включая танки, бронетранспортеры и бронированные автомобили. Официальный источник в США 13 июня 2014 года подтвердил повреждение 28 ОБТ Абрамс, из которых по меньшей мере 5 были поражены ПТУРами. В отчете, опубликованном авторитетным изданием Jane’s, со ссылкой на боевиков и различные официальные структуры сообщалось, что на иракскую бронетехнику было совершено множество атак с применением ПТРК «Корнет» и РПГ 7. Среди подбитой и уничтоженной боевиками бронетехники встречаются БМП-1, Т-55, Humvee и М113. Согласно отчёту Jane’s есть фото, по крайней мере, одного уничтоженного танка Абрамс.

В 2014 Израильская армия нашла противотанковые ракеты российского производства «Корнет» во время АТО «Нерушимая Скала» в Секторе Газа. Также, во время этой операции, из 15 ракет, запущенных по Израильским танкам и перехваченных системами активной танковой защиты «Трофи», большая часть из которых являлись ПТУРами «Корнет» или её модификациями. Также в некоторых случаях «Трофи» смогла обнаружить места запуска ПТУРов, что позволило командам танков уничтожить их уже сразу после перехвата.

28 января 2015 не менее 3 противотанковых ракет комплекса «Корнет» были запущены с территории Ливана по израильскому военному джипу и селению. В результате 2 военнослужащих погибли и 7 получили ранение, включая гражданские лица.

В августе 2015 года за три дня боёв в Йемене ракетами «Корнет» были уничтожены несколько французских ОБТ «Леклерк».

источник

.

www.comment.moscow

Корнет (ПТРК) Википедия

У этого термина существуют и другие значения, см. Корнет (значения).
9К135 «Корнет»
AT-14 Spriggan

ПТРК 9К135 Корнет-Э
Тип ПТУР
Статус на вооружении
Разработчик КБП (ПТУР), НИТИ(Б) (ПИМ),[1]НИИФП (бортовая аппаратура)[2]
Годы разработки 1988—1998[3]
Принятие на вооружение 1998[3]
Производитель ПТУР: ЗиД
ПУ: ВМЗ
Единиц произведено 35 000[4]
Основные эксплуатанты Россия Россия
Иордания Иордания
Сирия Сирия
Другие эксплуатанты
Модификации Корнет-Э
Основные технические характеристики

Дальность стрельбы: 100-10000 м
Бронепробиваемость: 1200-1300 мм за ДЗ

↓Все технические характеристики
 Медиафайлы на Викискладе

«Корнет» (Индекс ГРАУ — 9К135, по
