МиГ-31БМ– лучший перехватчик баллистических ракет, спутников и БПЛА

Подробности
Категория: Самолеты
Опубликовано: 14.03.2017

МиГ-31 БМ - новейшая модификация высотного истребителя-перехватчика, аналогов которому в мире нет. Перехватчик МиГ-31БМ является частью системы противоракетной обороны (ПРО), самолёт берёт на себя самые трудновыполнимые функции – уничтожение крылатых и баллистических ракет в любом диапазоне высот в тяжёлых метеоусловиях, доводя оборону до 100% надёжности.

  1. Общая информация
  2. История создания
  3. Что нового в модификации БМ
  4. Возможности самолета
  5. Конструкция
  6. Технические характеристики
  7. Летные характеристики
  8. Оборудование
  9. Вооружение

Перехватчик МиГ-31БМ является частью системы противоракетной обороны (ПРО), самолёт берёт на себя самые трудновыполнимые функции – уничтожение крылатых и баллистических ракет в любом диапазоне высот в тяжёлых метеоусловиях, доводя оборону до 100% надёжности. Перед истребителем поставлены и дополнительные задачи по уничтожению спутников, обнаружению и уничтожению самолётов-невидимок 5-го поколения, низколетящих целей с траекторией полёта, огибающей рельеф, беспилотных летательных аппаратов (БПЛА).

Сверхзвуковой истребитель-перехватчик с трапециевидным крылом МиГ-31БМ – двухместный высокоплан не имеющий аналогов. Скорость на высоте составляет 2,83 М, у земли 1500 км/ч. Невысокая эксплуатационная перегрузка 5 g не случайна, маневренности недостаточно, но она и не нужна, этот самолёт моментально и точно выпускает свой запас ракет и уходит настолько же быстро, насколько и приближается.

История создания перехватчиков МиГ-31

Конец 1960-х положил начало работам КБ микояновцев, трудившимся над проектом истребителя-перехватчика Е-155МП, прославившегося под наименованием МиГ-31. Совмин СССР постановил от 24.05.1968 г. начать разрабатывать этот проект. Вначале Г.Е. Лозино-Лозинский проработал над ним до 1976 года, пока его не перевели разрабатывать космический челнок «Буран». Дело было передано новому главному конструктору К.К. Васильченко, которого сменяли в процессе времени А.А. Белосвет, Э.К. Кострубский, А.Б. Аносович, Б.С. Лосев. Поставленные на то время задачи, были такими:

- перехват воздушных целей на всех высотах (низкой, средней, высокой) как в простых, так и в сложных метеоусловиях.

- Поражение маневрирующего противника и оказывающего активное сопротивление.

Самолёт получил новейшее электронное оборудование, расширившее диапазон возможностей, впервые в мире используется фазированная антенная решётка ФАР, которая открыла новые границы для РЛС. Это один из 29 мировых рекордов перехватчика №1. Передовые зарубежные страны смогли повторить это на рубеже 2000-х годов. Работы велись не на пустом месте, за основу был положен МиГ-25П, с поправкой, что экипаж будет состоять не из одного, а из двух человек. Проектная модель была с двухконтурным движителем Д-30Ф6 в количестве двух единиц, тяга каждого 15,5 тыс.кгс. Тогда уже был установлен и новый рекорд скорости М=2,83. Малая высота покорилась скорости 1500 км/ч.

Под кодом «83» 16 сентября 1975 г. в воздух поднялся планер Е-155ПМ с лётчиком-испытателем А.В. Федотовым. Готовый проектный образец совершил полёт через год, сойдя с Горьковского авиазавода, доработавшего его конструктивно. Там же и организовалось производство этих машин. Первая боевая единица поступила в распоряжение армии 6 мая 1981 под обозначением МиГ-31. Истребитель значительно разнится с разработанным одновременно с ним малым истребителем МиГ-29, его основные цели скоростные, а не маневренные. Перехватчик изначально служит в истребительной авиации войск ПВО, аналогично спецназу.

Что нового в модификации БМ

Вначале 2000-х руководство МиГ обратилось с предложением к новому аппарату власти продолжить работы по модернизации МиГ-31 и получило положительный ответ. Важно, что военное ведомство решило сохранить назначение основных боевых задач, и перехватчик не стал ещё одной версией многофункционального истребителя. От ВКС прозвучало требование улучшить характеристики предшественника по перехвату целей, а также обеспечить возможность качественно модернизировать бортовой электроникой и программным обеспечением и вооружением большой парк устаревающих машин.

В работу включилось множество предприятий и научных институтов, часть из них широко известны в стране – это КБ Вымпел, ГЛИЦ им.Чкалова, НИИ Приборостроения им.Тихомирова, завод Сокол. Порадовали приборостроители разработкой системы управления вооружением (СУВ) «Заслон-АМ», работающей с модернизированной РЛС РП-31АМ, исчисляющий боровой компьютер уникальный, со специальным программным обеспечением (ПО). Эти возможности нового «Заслона» позволяют находить малозаметные цели с ЭПР 3 м2 (истребители 4-го поколения) на расстоянии 320 км и поражать их на 280 км.

Установлена русская спутниковая навигация ГЛОНАСС. Вдвое выросла вероятность поражения гиперзвуковых целей и крылатых ракет. Самолёт стал эффективнее в бою в 1,5 – 4 раза. На его радарах отображаются стелс-самолёты 5-го поколения до входа в ближний бой, что заставит пилотов F-22 задуматься о своей безнаказанности. Первый показ МиГ-31БМ состоялся в 2007-м на выставке МАКС. После доработки перехватчиков видели в 2008-м уже два самолёта, при облёте военного аэродрома в Саваслейке, лётчики 3958-го Керченского Гвардейского Краснознамённого авиаполка дали им хорошую характеристику. Интерьер кабины был сохранён по максимуму, добавился лишь монитор.

С 2006 года у КБ Микояна действует долгосрочный контракт с Министерством обороны РФ. Выпуск серийных самолётов ведётся с 2009 года. До 2016 года проект дорабатывался и выпуск был ограничен. К 2020 прибавиться ещё минимум 60 крылатых машин МиГ-31, обновлённых на заводе «Сокол» до модификации БМ.



class="eliadunit">

Возможности самолета

Главная угроза миру исходит от авианосных ударных группировок НАТО, несущих к берегам какого-либо региона планеты крылатые американские ракеты «Томагавк». Эти низколетящие цели (2 м – 5 м над поверхностью моря и суши) недоступны противоракетам системы ПРО, но они по силами МиГ-31БМ, оснащённому оборудованием с видимостью в верхней и нижней полусфере. Став всевидящим и многофункциональным, перехватчик цепко держит на своих радарах 24 объекта. Неся на себе несметное вооружение (ракеты воздух-воздух, воздух-море, воздух-земля) массой до 9 т, самолёт готов поразить одновременно до 6 из них. Истребитель перехватывает гиперзвуковые цели до 6 чисел Маха.

Хорошее взаимодействие с зенитно-ракетными комплексами противовоздушной обороны (ПВО) является ещё одним важным преимуществом этого перехватчика. Помимо борьбы с объектами, находящимися на земле, на воде и в воздухе, Миг-31БМ может стать координационным командным пунктом (ККП) для остальных самолётов группы с маломощными РЛС.

В нынешних возможностях нашего МиГа – это наводка ракет, выпущенных с других истребителей, которые в режиме радиомолчания сблизились на дистанцию пуска ракеты. В результате работа группы становится наиболее эффективной. Важно ещё раз отметить, что только МиГ-31 способен побороть незаметные на дальних радарах ПВО низколетящие ракеты «Томагавк» или «ALCM», причём с первого раза. Именно эти ракеты заокеанских маньяков из Пентагона разрушили жизнь в Ираке и Ливии, эти страны не имели в составе вооружения российских перехватчиков.

Конструкция МиГ-31БМ

Устойчивости полёту придают подфюзеляжные кили. Обшивка сверхзвукового самолёта состоит из жаропрочных марок сталей и лёгкого прочного титанового сплава, который сделан из 50% нержавеющей стали, 33% алюминия, 16% титана и 1% композитных материалов. Шасси усиленные, из 3-х стоек, носовая конструкция с тележкой на 2-х колёсах. В дополнение к тормозному парашюту, находящемуся в контейнере, как тормозные щиты, используются створки главных стоек, чтобы максимально сократить тормозной путь.Самолёт вырос за период модернизаций до 22,7 м длины. Высота его 6,15 м. размах крыльев скоростной 13,45 м. Значительная взлётная масса составляет 50 т, удивительно большая и нагрузка вооружением 9 т. Двигатели Д-30Ф6.

Специально для последней версии МиГ-31БМ была разработана принципиально новая схема комплектации кабин для пилота и штурмана от ЗАО «Русская авионика», теперь экипаж может обмениваться информацией. Аналогично фронтовому истребителю МиГ-29СМТ, в кабине пилота справа появился цветной ЖК-монитор с удобным размером экрана 6х8 дюймов.Штурман-оператор видит у себя в кабине три аналогичных монитора для получения и обработки тактической, навигационной информации, телеизображения с управляемых средств поражения и другое, что касается обстановки и состояния самолёта.

Технические характеристики

  • Экипаж: 2 человека
  • Длина: 22690
  • Длина фюзеляжа: 20620
  • Высота: 6150
  • Размах крыла: 13460
  • Площадь крыла: 61,60 м²
  • Масса пустого: 21820 кг
  • Масса с полной заправкой: 39150 кг
  • Максимальная взлетная масса: 46750 кг
  • Максимальный запас топлива: 17330 кг
  • Масса полезной нагрузки полезной нагрузки: до 5000 кг
  • Двигатель: 2 × ТРДДФ Д-30Ф6
  • тяга:
    • максимальная бесфорсажная: 2 × 9500 кгс
    • на форсаже: 2 × 15500 кгс
  • Максимальная эксплуатационная перегрузка: 5G

Летные характеристики

  • Максимальная допустимая скорость - 3400 км/ч
  • Крейсерская скорость дозвуковая - 950 км/ч
  • Крейсерская скорость сверхзвуковая -: 2500 км/ч
  • Практическая дальность -1450 км
  • Боевой радиус -  720 км
  • Практический потолок - 20600 м
  • Динамический потолок - 30000 м
  • Скороподъёмность: у земли 160 м/с:
  • Разбег: 950—1200 м
  • Пробег: 800 м
  • Посадочная скорость - 280 км/ч

Оборудование

Важной частью вооружения является радиолокационная станция РЛС «Заслон-М». Истребитель 4-го поколения обнаруживается на расстоянии 320 км, можно сопровождать эту цель на поражаемом расстоянии 280 км ракетами с инерциальной системой наведения К-37М (русская версия Р-37М на выставках это РВВ-БД, выпускается с 2014 для МиГ-31БМ), на вооружении есть и Р-33С, Р-77, достигающая врага на 120 км. Проводились испытания, подтверждающие данные характеристики, превосходящие аналоги зарубежных стран. К сравнению стоит отметить, что лучший перехватчик СШАF-14D «Томкэт» способен заметить и поразить истребитель противника с ЭПР 3 м2 на расстоянии до 160 км (в 2006-м заменен недоработанным ещё F/A-18E/F «Супер Хорнет», уступающим предшественнику).

Вооружение

На одном из показов в Жуковском МиГ-31БМ продемонстрировал своё вооружение, было видно 4 дальних ракеты Р-33С с радиолокационным наведением, прикрепленные под фюзеляжем на конформных узлах, на левой консоли была одна противолокационная ракета УР Х-31П. В состав вооружения входили 4 ракеты средней дальности РВВ-АЕ, крепились к подкрыльевым узлам.

Используются и устаревающие ракеты Р-40 ТД, сделанные для предшественника МиГ-25 П. Из двухсот стоящих на вооружении 31-х МиГов около 60-ти пройдут модернизацию до уровня МиГ-31БМ к 2020 году. Такие самолёты смогут вооружиться 6-ю ракетами Х-25МП, Х-25МПУ, Х-31П (противолокационными), 3-мя самонаводимыми ракетами типа Х-59 и Х-29 (для поражения движущихся наземных целей).

Для бомбардировки укреплённых стационарных объектов (в т.ч. шахты с баллистическими ракетами противника, штабы) использоваться могут 6 корректируемых авиабомб КАБ-1500 или 8 КАБ-500.

class="eliadunit">

tehnorussia.su

истребитель мира » Военное обозрение

После того как американские эсминцы разбомбили сирийскую авиабазу «Томагавками» — крылатыми ракетами, умеющими скрытно, на малой высоте подбираться к цели, оживились дискуссии о средствах противодействия этому коварному оружию. Среди таких средств особое место занимает МиГ-31, один из самых интересных боевых самолетов, созданных в нашей стране.

Когда рядом с тобой на летном поле стоит МиГ-31, то первым делом отмечаешь, насколько он велик. От легкого истребителя МиГ-29 его отделяют всего две единицы в индексе, но 31-й на 5 м длиннее и в два раза тяжелее. Эту величавую птицу сконструировали в 1970-е годы, а одним из ее «отцов» был знаменитый Глеб Лозино-Лозинский — творец «Бурана». И это не случайно — МиГ-31 гораздо ближе к космосу, чем все другие боевые самолеты. Принятому на вооружение в 1977 году всепогодному истребителю-перехватчику дальнего радиуса действия предстояло работать в диапазоне высот от предельно малых до стратосферы (20 000 м и более). Большой практический потолок потребовался для того, чтобы, во‑первых, иметь возможность стремительно перемещаться на крейсерском сверхзвуке (2500 км/ч) в относительно экономичном режиме и, во‑вторых, иметь как можно больший обзор для поиска целей. Главной задачей МиГ-31 стало прикрытие наших обширных арктических территорий от атаки дозвуковых крылатых ракет, в том числе от низколетящих типа «Томагавка» (в 1970-е как раз шла разработка этого оружия). Для борьбы с воздушными целями самолет оснастили четырьмя управляемыми ракетами большой дальности класса «воздух-воздух» Р-33.

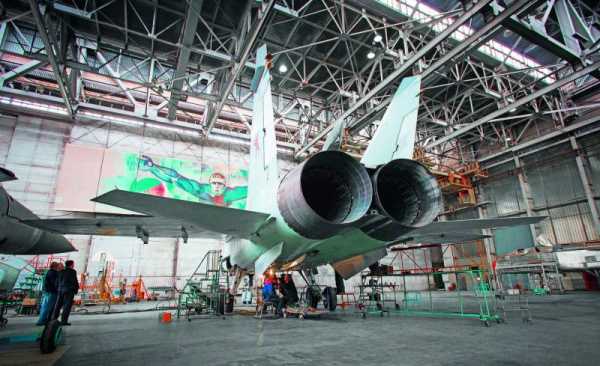

Нижегородский авиастроительный завод «Сокол» имеет давнюю историю: он приступил к работе 1 февраля 1932 года. Первым детищем предприятия стал истребитель-биплан И-5. В цехах завода до сих пор можно увидеть исторические панно и плакаты.
Дорога к возрождению

Поскольку наша арктическая зона весьма протяженна, самолетов для прикрытия севера от ракет было изготовлено более 500 единиц. На самом деле по советским меркам это немного — истребители тиражировались тысячами, но надо помнить, что речь идет о необычном самолете. Впрочем, в 1990-х и такое количество оказалось чрезмерным. В этот период, сложный для армии и оборонки, МиГ-31 фактически был выведен из эксплуатации. Налет по отдельным машинам составлял 10−15 часов в год. Части, в которых находились МиГи, переформировывались и расформировывались, некоторые самолеты были попросту списаны. Правда, уже в 1998 году была разработана программа модернизации — основная серийная модель МиГ-31-Б преобразовывалась в МиГ-31БМ. Активные работы по радикальному переоснащению высотного истребителя-перехватчика начались, однако, только несколько лет назад на Нижегородском авиастроительном заводе «Сокол», где нам и довелось недавно побывать. Приходящие на капитальный ремонт и модернизацию МиГи здесь разбирают едва ли не до винтика, и по внешнему виду отдельных комплектующих, еще не подвергнутых ремонту, можно заключить, что некоторые машины прибывают на завод в состоянии далеком от идеального. На выходе же МиГи выглядят как новые. Но насколько «созвучна времени» конструкция 1970-х?

«В конце концов самолет — это транспортная платформа, которая должна доставить груз из точки А в точку Б. А груз может быть различным, — говорит Владимир Кирасиров, первый заместитель технического директора НАЗ «Сокол». — В процессе проектирования этого самолета в него были заложены такие возможности для модернизации и такой запас прочности, что его можно эксплуатировать и 20, и 30 лет. Электроника и бортовое оборудование меняются сейчас с необыкновенной частотой, так что, устанавливая новое БРЭО, мы получаем совсем иное качество самолета».

Пять штук на Францию

МиГ-31 барражирует над Арктикой, высматривая возможные цели, — мчатся ли они в стратосфере, идут на средних высотах или крадутся у поверхности, а значит, главное для него — бортовая РЛС, способная обнаружить все эти цели. Поэтому ключевым моментом модернизации высотных перехватчиков стало оснащение их новой РЛС «Заслон-М» с фазированной антенной решеткой. Таким образом, значительно (до 320 км) повысилась дальность обнаружения ЛА вероятного противника, со 120 до 280 км выросла дальность поражения. Теперь самолет может одновременно отслеживать 24 цели и атаковать восемь из них. МиГ-31 вполне готов к «сетецентрической» войне, так как имеет возможность работать с наземной автоматизированной системой управления «Рубеж» и координировать свои действия с другими боевыми объектами. Например, обнаружив далекую цель, экипаж перехватчика способен передать ее координаты многофункциональным истребителям, не имеющим РЛС с таким дальним обзором, или другому МиГ-31. При этом один перехватчик может контролировать небо на фронте 500 км и более. Как говорят на заводе, достаточно пяти МиГ-31, чтобы прикрывать с воздуха территорию размером с Францию. В рамках модернизации самолет также оборудуется новой кабиной с современной индикацией. Точнее, кабинами: экипаж самолета состоит из двух человек — командира и штурмана. Обновлен навигационный комплекс — теперь в нем есть система спутниковой навигации и международная система посадки.

Немного о родстве

В том же, что касается планера, МиГ-31 обнаруживает родство с МиГ-25. Оба самолета — высотные сверхзвуковые перехватчики, оба имеют цельносварной корпус с широким применением деталей из стали и титана. Использование этих металлов вместо более традиционных алюминиевых сплавов связано с необходимостью придать корпусу высокую термостойкость — при движении на сверхзвуке корпус подвергается интенсивному аэродинамическому нагреву, вплоть до того, что кромки воздухозаборников начинают светиться.

«С МиГ-25 определенно есть преемственность, — говорит ведущий инженер-конструктор ОКБ Нижегородского авиастроительного завода «Сокол» Виктор Степанов, — и в плане материалов, и во внешнем виде, и в аэродинамике, но самолет это другой, с другим БРЭО, другими двигателями, сделанный под другие задачи».


Характерные черты модернизированного МиГ-31 — РЛС с большей дальностью обнаружения, повышенное быстродействие всего комплекса БРЭО, прогрессивные средства навигации. На базе старой, проверенной временем платформы появляется современный самолет с новыми задачами.

МиГ-25 начинали разрабатывать еще в 1950-х годах в ответ на планы США создать сверхзвуковые бомбардировщики (типа North American Valkyrie) и сверхзвуковые высотные разведчики SR-71. Поэтому приоритетом была скорость, и МиГ-25 мог разгоняться до 3,2 Маха. Для МиГ-31, как уже говорилось, главной задачей считается патрулирование арктического воздушного пространства и прикрытие его от крылатых ракет. В связи с этим для барражирования перехватчику потребовался экономичный дозвуковой режим. И если на МиГ-25 стояли турбореактивные Р15Б-300, то МиГ-31 оснастили силовыми установками Д-30Ф6. Это более экономичный (в силу двухконтурности) двигатель, построенный на основе Д-30, который устанавливали на гражданские самолеты (в частности, на Ту-134). Для сверхзвукового режима двигатель получил форсажную камеру.

«МиГ-31 — чисто оборонительный самолет, самолет, охраняющий мир, — говорит ведущий инженер по летным испытаниям НАЗ «Сокол» Яков Исаенко. При этом задачи у 31-го гораздо сложнее: он должен обеспечивать перехват целей в диапазоне от минимальных и до максимальных высот. Машина устойчивая, хорошо пилотируется. В барражирующем режиме самолет использует механизацию крыла. Изменившиеся аэродинамические параметры позволяют увеличить подъемную силу и летать во время дежурства на большой высоте с меньшей скоростью».

Еще одним важным отличием от одноместного МиГ-25 можно считать экипаж из двух человек. Управление системами самолета и прицеливанием настолько сложно, что несовместимо с пилотированием. Обычно двухместные истребители («спарки») — это учебно-боевые самолеты, в которых предполагается дополнительное место для инструктора, и только в МиГ-31 два расположенных тандемно кресла — это и есть стандартная боевая комплектация.

Посреди неподвижности

«МиГ-31 с максимальной взлетной массой свыше 46 т уже подходит под классификацию «корабль», — добавляет заслуженный летчик-испытатель Сергей Томбак. — Если сравнивать с легким истребителем типа МиГ-29, у которого усилие на ручке не превышает 3,5 кг, то на МиГ-31 это значение может доходить до 15 кг. То есть 31-й определенно не пилотажная машина. Однако в целом управлять самолетом легко. Мой отец, тоже летчик-испытатель, шутя называл МиГ-31 «самолетом для пенсионеров»: в нем много автоматики, отличная навигация, сам приведет к полосе — только выровняй машину и садись. Конечно, для высшего пилотажа этот перехватчик мало подходит, хотя несложные фигуры можно выполнять и на нем. Вот только петля Нестерова получится гораздо больше, чем у пилотажного самолета. Ну и, разумеется, воздушный бой не стихия МиГ-31, хотя на всякий случай 23-мм автоматическая пушка на борту имеется».

«Особенности пилотирования МиГ-31 проявляются и во время полета в стратосфере. Когда ты несешься там на больших скоростях, стихает шум и появляется ощущение, что все вокруг абсолютно неподвижно. МиГ-31 — это очень надежный самолет. Он и сегодня способен противостоять любым силам и средствам воздушного нападения», — говорит Виктор Степанов.

topwar.ru

МиГ-31: истребитель мира | Журнал Популярная Механика

После того как американские эсминцы разбомбили сирийскую авиабазу «Томагавками» — крылатыми ракетами, умеющими скрытно, на малой высоте подбираться к цели, оживились дискуссии о средствах противодействия этому коварному оружию. Среди таких средств особое место занимает МиГ-31, один из самых интересных боевых самолетов, созданных в нашей стране.

Когда рядом с тобой на летном поле стоит МиГ-31, то первым делом отмечаешь, насколько он велик. От легкого истребителя МиГ-29 его отделяют всего две единицы в индексе, но 31-й на 5 м длиннее и в два раза тяжелее. Эту величавую птицу сконструировали в 1970-е годы, а одним из ее «отцов» был знаменитый Глеб Лозино-Лозинский — творец «Бурана». И это не случайно — МиГ-31 гораздо ближе к космосу, чем все другие боевые самолеты. Принятому на вооружение в 1977 году всепогодному истребителю-перехватчику дальнего радиуса действия предстояло работать в диапазоне высот от предельно малых до стратосферы (20 000 м и более). Большой практический потолок потребовался для того, чтобы, во‑первых, иметь возможность стремительно перемещаться на крейсерском сверхзвуке (2500 км/ч) в относительно экономичном режиме и, во‑вторых, иметь как можно больший обзор для поиска целей. Главной задачей МиГ-31 стало прикрытие наших обширных арктических территорий от атаки дозвуковых крылатых ракет, в том числе от низколетящих типа «Томагавка» (в 1970-е как раз шла разработка этого оружия). Для борьбы с воздушными целями самолет оснастили четырьмя управляемыми ракетами большой дальности класса «воздух-воздух» Р-33.

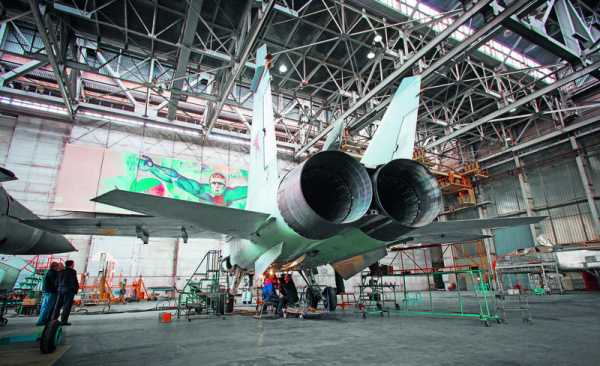

Нижегородский авиастроительный завод «Сокол» имеет давнюю историю: он приступил к работе 1 февраля 1932 года. Первым детищем предприятия стал истребитель-биплан И-5. В цехах завода до сих пор можно увидеть исторические панно и плакаты.

Дорога к возрождению

Поскольку наша арктическая зона весьма протяженна, самолетов для прикрытия севера от ракет было изготовлено более 500 единиц. На самом деле по советским меркам это немного — истребители тиражировались тысячами, но надо помнить, что речь идет о необычном самолете. Впрочем, в 1990-х и такое количество оказалось чрезмерным. В этот период, сложный для армии и оборонки, МиГ-31 фактически был выведен из эксплуатации. Налет по отдельным машинам составлял 10−15 часов в год. Части, в которых находились МиГи, переформировывались и расформировывались, некоторые самолеты были попросту списаны. Правда, уже в 1998 году была разработана программа модернизации — основная серийная модель МиГ-31-Б преобразовывалась в МиГ-31БМ. Активные работы по радикальному переоснащению высотного истребителя-перехватчика начались, однако, только несколько лет назад на Нижегородском авиастроительном заводе «Сокол», где нам и довелось недавно побывать. Приходящие на капитальный ремонт и модернизацию МиГи здесь разбирают едва ли не до винтика, и по внешнему виду отдельных комплектующих, еще не подвергнутых ремонту, можно заключить, что некоторые машины прибывают на завод в состоянии далеком от идеального. На выходе же МиГи выглядят как новые. Но насколько «созвучна времени» конструкция 1970-х?

«В конце концов самолет — это транспортная платформа, которая должна доставить груз из точки А в точку Б. А груз может быть различным, — говорит Владимир Кирасиров, первый заместитель технического директора НАЗ «Сокол». — В процессе проектирования этого самолета в него были заложены такие возможности для модернизации и такой запас прочности, что его можно эксплуатировать и 20, и 30 лет. Электроника и бортовое оборудование меняются сейчас с необыкновенной частотой, так что, устанавливая новое БРЭО, мы получаем совсем иное качество самолета».

Пять штук на Францию

МиГ-31 барражирует над Арктикой, высматривая возможные цели, — мчатся ли они в стратосфере, идут на средних высотах или крадутся у поверхности, а значит, главное для него — бортовая РЛС, способная обнаружить все эти цели. Поэтому ключевым моментом модернизации высотных перехватчиков стало оснащение их новой РЛС «Заслон-М» с фазированной антенной решеткой. Таким образом, значительно (до 320 км) повысилась дальность обнаружения ЛА вероятного противника, со 120 до 280 км выросла дальность поражения. Теперь самолет может одновременно отслеживать 24 цели и атаковать восемь из них. МиГ-31 вполне готов к «сетецентрической» войне, так как имеет возможность работать с наземной автоматизированной системой управления «Рубеж» и координировать свои действия с другими боевыми объектами. Например, обнаружив далекую цель, экипаж перехватчика способен передать ее координаты многофункциональным истребителям, не имеющим РЛС с таким дальним обзором, или другому МиГ-31. При этом один перехватчик может контролировать небо на фронте 500 км и более. Как говорят на заводе, достаточно пяти МиГ-31, чтобы прикрывать с воздуха территорию размером с Францию. В рамках модернизации самолет также оборудуется новой кабиной с современной индикацией. Точнее, кабинами: экипаж самолета состоит из двух человек — командира и штурмана. Обновлен навигационный комплекс — теперь в нем есть система спутниковой навигации и международная система посадки.

Немного о родстве

В том же, что касается планера, МиГ-31 обнаруживает родство с МиГ-25. Оба самолета — высотные сверхзвуковые перехватчики, оба имеют цельносварной корпус с широким применением деталей из стали и титана. Использование этих металлов вместо более традиционных алюминиевых сплавов связано с необходимостью придать корпусу высокую термостойкость — при движении на сверхзвуке корпус подвергается интенсивному аэродинамическому нагреву, вплоть до того, что кромки воздухозаборников начинают светиться.

«С МиГ-25 определенно есть преемственность, — говорит ведущий инженер-конструктор ОКБ Нижегородского авиастроительного завода «Сокол» Виктор Степанов, — и в плане материалов, и во внешнем виде, и в аэродинамике, но самолет это другой, с другим БРЭО, другими двигателями, сделанный под другие задачи».

Характерные черты модернизированного МиГ-31 — РЛС с большей дальностью обнаружения, повышенное быстродействие всего комплекса БРЭО, прогрессивные средства навигации. На базе старой, проверенной временем платформы появляется современный самолет с новыми задачами.

МиГ-25 начинали разрабатывать еще в 1950-х годах в ответ на планы США создать сверхзвуковые бомбардировщики (типа North American Valkyrie) и сверхзвуковые высотные разведчики SR-71. Поэтому приоритетом была скорость, и МиГ-25 мог разгоняться до 3,2 Маха. Для МиГ-31, как уже говорилось, главной задачей считается патрулирование арктического воздушного пространства и прикрытие его от крылатых ракет. В связи с этим для барражирования перехватчику потребовался экономичный дозвуковой режим. И если на МиГ-25 стояли турбореактивные Р15Б-300, то МиГ-31 оснастили силовыми установками Д-30Ф6. Это более экономичный (в силу двухконтурности) двигатель, построенный на основе Д-30, который устанавливали на гражданские самолеты (в частности, на Ту-134). Для сверхзвукового режима двигатель получил форсажную камеру.

«МиГ-31 — чисто оборонительный самолет, самолет, охраняющий мир, — говорит ведущий инженер по летным испытаниям НАЗ «Сокол» Яков Исаенко. При этом задачи у 31-го гораздо сложнее: он должен обеспечивать перехват целей в диапазоне от минимальных и до максимальных высот. Машина устойчивая, хорошо пилотируется. В барражирующем режиме самолет использует механизацию крыла. Изменившиеся аэродинамические параметры позволяют увеличить подъемную силу и летать во время дежурства на большой высоте с меньшей скоростью».

Еще одним важным отличием от одноместного МиГ-25 можно считать экипаж из двух человек. Управление системами самолета и прицеливанием настолько сложно, что несовместимо с пилотированием. Обычно двухместные истребители («спарки») — это учебно-боевые самолеты, в которых предполагается дополнительное место для инструктора, и только в МиГ-31 два расположенных тандемно кресла — это и есть стандартная боевая комплектация.

Посреди неподвижности

«МиГ-31 с максимальной взлетной массой свыше 46 т уже подходит под классификацию «корабль», — добавляет заслуженный летчик-испытатель Сергей Томбак. — Если сравнивать с легким истребителем типа МиГ-29, у которого усилие на ручке не превышает 3,5 кг, то на МиГ-31 это значение может доходить до 15 кг. То есть 31-й определенно не пилотажная машина. Однако в целом управлять самолетом легко. Мой отец, тоже летчик-испытатель, шутя называл МиГ-31 «самолетом для пенсионеров»: в нем много автоматики, отличная навигация, сам приведет к полосе — только выровняй машину и садись. Конечно, для высшего пилотажа этот перехватчик мало подходит, хотя несложные фигуры можно выполнять и на нем. Вот только петля Нестерова получится гораздо больше, чем у пилотажного самолета. Ну и, разумеется, воздушный бой не стихия МиГ-31, хотя на всякий случай 23-мм автоматическая пушка на борту имеется».

«Особенности пилотирования МиГ-31 проявляются и во время полета в стратосфере. Когда ты несешься там на больших скоростях, стихает шум и появляется ощущение, что все вокруг абсолютно неподвижно. МиГ-31 — это очень надежный самолет. Он и сегодня способен противостоять любым силам и средствам воздушного нападения», — говорит Виктор Степанов.

Статья «Истребитель мира» опубликована в журнале «Популярная механика» (№6, Июнь 2017).

www.popmech.ru

Самолёт истребитель-перехватчик МиГ 31 - Авиация России

МиГ-31 – единственный в истории советских и российских ВВС истребитель, официально именуемый «воздушным кораблём». За всю историю авиации одним из самых совершенных перехватчиков является этот самолёт, способный вести боевые действия на высоких скоростях и впервые в мировой практике, оснащённый РЛС с фазированной антенной решеткой.

История создания

В 70-е годы прошедшего века самолётов, именующимися перехватчиками было много, но ни одни из них, даже новейший МиГ-25 не обладал возможностью перехвата на малой высоте скоростных целей. Тогда только начинались разрабатывать проекты МиГ-29 и Су-27, но раньше 1985 года они не могли вступить в строй. Срочно требовался новый перехватчик.

В ОКБ Микояна ещё в 80-е годы начали исследования программы по созданию нового самолёта обнаруживающего цели на высотах от 100 м до 30 км. Был разработан тип тяжёлого барражирующего двухместного перехватчика полностью автономного от наземных пунктов командования.

МиГ-31

Руководителем проекта стал в 1972 году генеральный конструктор В.А. Беляков, машина в ОКБ получила обозначение Е-155МП. Новый МиГ получил двухконтурные мощные двигатели Д-30Ф, новое вооружение, РЛС с фазированной решёткой и современный прицельно-навигационный комплекс.

Первый полёт на опытном образце Е-155МП осенью 1975 года 16 сентября выполнил шеф-пилот ОКБ им.Микояна А.В. Федотов. В следующем году после майских праздников опробован в воздухе второй опытный образец. Затем началась программа государственных лётных испытаний, которая продолжалась до 1980 года. Уже в 1981 году машина, получившая обозначение МиГ-31 поступила в строевые части ПВО.

Описание конструкции

Традиционная аэродинамическая схема МиГ-31 включает в себя высокое расположение трапецеевидного крыла и хвостовое оперение из двух килей и поворотного стабилизатора. Все детали планера выполнены из сплавов титана и алюминия, что позволило значительно уменьшить вес конструкции.

МиГ-31

Трёхлонжеронное крыло с наплывами в местах сопряжения с фюзеляжем, повышает аэродинамические характеристики полёта на больших углах атаки, этому способствует и высокая механизация крыла.

Конструкция шасси сделана оригинально, в двухколёсной тележке главной опоры колесо спереди сдвинуто во внутреннюю   сторону, а заднее, наоборот, в наружную, что повышает проходимость самолёта на грунтовых и ледовых ВПП.

Передняя стойка с двумя колёсами убирается назад.

МиГ-31

Воздухозаборники такие же как у МиГ-25, расположены по бокам, прямоугольного сечения, регулируемые. Семь топливных баков размещены в фюзеляже, четыре в крыльях и два в киле. Общий запас топлива составляет 17330 кг, имеется возможность подвески двух дополнительных баков общей ёмкостью 5 тыс. литров.

В кабинах самолёта, расположенных тандемом, находятся пилот и сзади штурман-оператор. У штурмана размещена основная часть приборов для работы с БРЛО. В ранних выпусках самолётов у штурмана-оператора было один большой круглый и два прямоугольных индикатора на ЭЛТ.

После модернизации обе кабины оснащены цветными ЖКИ дисплеями. В кабине-штурмана-оператора установлена телескопическая выдвижная ручка и рычаги управления двигателем. Белая полоса на доске приборов служит командиру для быстрого восстановления  пространственной ориентировки в полёте по приборам.

МиГ-31 кабина плота

На МиГ-31 впервые в мире установлена РЛС с антенной фазированной решёткой. Станция СБИ-16 «Заслон» осуществляет сопровождение 10 целей и возможность одновременного захвата четырёх из них. Цели обнаруживаются на дальности до 300 км и с помощью аппаратуры передачи данных информация может быть передана на другие самолёты или наземный КП.

Тепловой пеленгатор вкупе с РЛС позволял скрытно прощупывать воздушное пространство в поисках целей незаметно для радиолокационных станций противника.

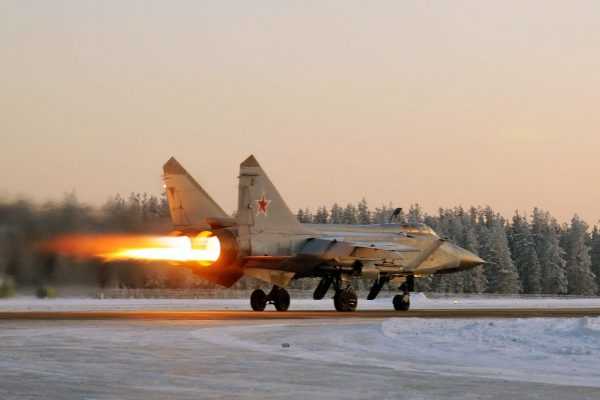

МиГ-31 взлёт

Технические и лётные данные МиГ-31М

  • Длина самолёта по кончику ПВД – 22,68 м
  • Высота до верхней законцовки килей – 6,15 м
  • Размах крыла – 13,46 м
  • Силовая установка – 2 Х ТРДДФ Д-30Ф
  • Тяговооруженность – 2 Х 34170 кН
  • Вес незаправленного самолёта – 21825 кг
  • Максимальный взлётный вес с двумя ПТБ – 52 т
  • Запас топлива во внутренних баках – 16350 кг
  • Непревышаемая скорость на высоте – М=2,3
  • Максимальная скорость на высоте 17,5 км – 3 тыс. км/ч
  • Крейсерская скорость – М=0,85
  • Наивысшая скорость у земли – 1500 км/ч
  • Динамический потолок – 20600 м
  • Боевой радиус – 720 км
  • Перегоночная дальность – 3300 км
  • Экипаж – 2 чел
  • Вооружение –  УР Р-33 большой дальности,  УР Р-40Т средней дальности и  УР Р-60, Р-60М, Р-73 малой дальности.

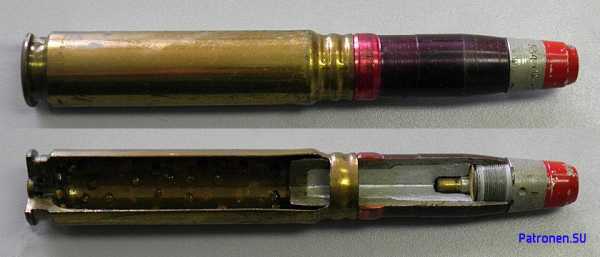

Изначально на МиГ-31 устанавливалась пушка ГШ-23-6, затем на МиГ-31М от неё отказались. На модернизированные МиГи можно было подвешивать корректируемые авиабомбы КАБ-500 и КАБ-1500

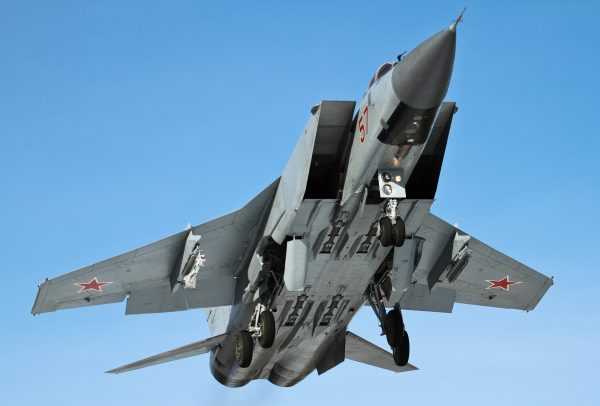

МиГ-31 вид снизу

Модернизация и возобновление производства МиГ-31

Сейчас Миг-31 поднимается в воздух лишь тогда, когда его готовят на боевое дежурство или же он уже заступил на него. По словам экспертов, этому авиационному комплексу нет равных в мире по скорости, высоте, скороподъёмности в том диапазоне боевого применения, к которому он предназначен.

Мнение о восстановлении производства и модернизации Миг-31 высказал вице-премьер Дмитрий Рогозин и оно было поддержано депутатами профильного комитета в Госдуме, представителями ВПК и Министерства Обороны. Было решено, что производство начнётся на Нижегородском авиационном предприятии, там же продолжится и модернизация.

МиГ-31

Современная война и условия ведения боя требуют от перехватчика, чтобы его агрегаты и узлы, блоки с новыми БРЛО, вооружение и оснащение кабины соответствовали всем требованиям современного перехвата для защиты и безопасности военных объектов России. Ни у кого, даже у американцев нет такого перехватчика как МиГ-31, способного отражать ракетные удары.

Катастрофы МиГ-31

Из-за сильной изношенности парка самолётов МиГ-31 лётные происшествия происходят постоянно, но справедливости ради надо заметить, что благодаря высокой выучке лётного состава, гибель пилотов в большинстве случаев удаётся предотвратить. Вот только некоторые аварии и катастрофы в период с 1995 по 2015 год.

1995 год

31 мая вблизи города Комсомольск-на-Амуре в наборе высоты после взлёта на МиГ-31 произошло возгорание силовой установки, расположенной справа. Экипаж пытался локализировать пожар, но в это время вспыхнул левый двигатель, пилотам пришлось немедленно катапультироваться. Оба члена экипажа не пострадали.

МиГ-31БМ

1997 год

15 января было зафиксировано падение с большой высоты 12-13 км самолёта МиГ-31. Машина упала в районе населённого пункта Кулой Архангельской области и при ударе о землю взорвалась. Экипаж погиб.

27 сентября на самолёте МиГ-31, взлетевшем с аэродрома Хотилово Тверской области начался пожар правой силовой установки. Все попытки экипажа погасить возгорание успеха не имели. По команде с земли лётчики катапультировались, предварительно направив горящую машину в безлюдную местность.

2000 год

5 апреля ночью, возвращаясь на аэродром Котлас в Архангельской области на МиГ-31УБ при выполнении посадки подломилась стойка основного шасси и самолёт резко выбросило с ВПП. От полученных травм один член экипажа скончался.

МиГ-31

2007 год

В Карагандинской области МиГ-31 казахстанских вооружённых сил, выполняя заход на посадку не дотянул 7 км до ВПП, столкнулся с землёй и разрушился. Оба пилота погибли. Как выяснилось позже, причиной явился отказ пилотажно-навигационных приборов.

2008 год

В апреле при выполнении учебно-тренировочных полётов с аэродрома Канск в Красноярском крае, произошёл срыв фонаря с кабины МиГ-31. Это случилось на высоте 12 км и температуре наружного воздуха – 56 градусов на скорости, превышающей скорость звука. Пилотам удалось погасить скорость, быстро потерять высоту и приземлиться на своём аэродроме. Оба лётчика были представлены к правительственным наградам.

МиГ-31

2010 год

18 января экипажу МиГ-31, взлетевшему с аэродрома Большое Савино(Пермь) пришлось совершить экстренную посадку из-за выхода из строя кислородного оборудования. Грамотные действия пилотов и группы руководства полётами помогли предотвратить лётное происшествие и выполнить посадку на аэродроме вылета.

2015 год

30 октября при выполнении плановых полётов с одного аэродромов на Камчатке с экранов радаров пропала отметка самолёта МиГ-31. Судьба самолёта и экипажа до сих пор неизвестны.

МиГ-31

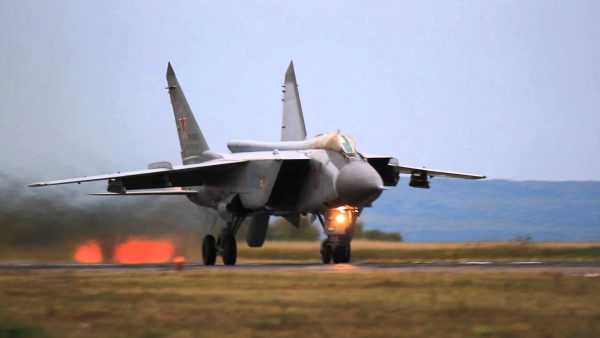

Видео МиГ-31: взлёт, посадка

aviarf.ru

От А до Я - МиГ-31

Во времена Холодной войны чрезвычайно сложной задачей для советской ПВО была защита удаленных северных и дальневосточных рубежей, где было трудно организовать широкую аэродромную сеть, развернуть значительное количество радиотехнических и других наземных средств. Поэтому особая роль отводилась тяжелым перехватчикам, отличавшимся большой дальностью полета и мощными комплексами вооружения.

Создание авиационного комплекса перехвата нового поколения, получившего обозначение С-155 «Заслон», началось в соответствии с Постановлением ЦК КПСС и Совета Министров СССР №397-152 от 24 мая 1968 года. Постановление Совета Министров предусматривало проектирование самолета в трех модификациях: истребителя-перехватчика Е-155МП как составляющей авиационного всевысотного комплекса перехвата воздушных целей С-155М, фронтового разведчика-бомбардировщика Е-155МРБ и "чистого" разведчика E-155MP с представлением на совместные государственные испытания в 4-м квартале 1971 г. Работы над истребителем-перехватчиком МиГ-31 задумывались как модернизация уже существующего перехватчика МиГ-25П. При этом создание перспективного авиационного комплекса было поручено ММЗ «Зенит» им. А. И. Микояна. Он предназначался, прежде всего, для противодействия потенциальной угрозе, исходившей от новых и перспективных американских бомбардировщиков FB-111 и AMSA (B-1), тактических ударных самолетов и крылатых ракет, способных выполнять скоростной полет с огибанием рельефа местности, а также от высотного «трехмахового» разведчика SR-71.

При разработке нового комплекса решения ВПК и постановления правительства СССР значительно дополняли тактико-технические требования к новинке в области расширения боевых возможностей, идеологии его боевого использования и т.д. Это требовало внесения в конструкцию машины, проведение заводских и летных испытаний, оценку боевых возможностей истребителя-перехватчика существенных корректив. Принципиальным вопросом было встраивание нового комплекса в систему ПВО СССР с учетом всех перспективных систем – создания воздушных средств управления и наведения, авиационной системы дальнего перехвата, связи с наземными средствами.

В 1969 году, подвергнув анализу все имеющиеся возможности, руководители НИИ приборостроения им. Тихомирова приняли достаточно смелое решение, которое было революционным для того времени – разработать антенну с электронным сканированием. При этом для воплощения революционной идеи по введению в систему «Заслон» электронного сканирования необходимо было разработать ФАР – антенну принципиально нового класса. Требования к новой РЛС не допускали каких-либо компромиссов между ее параметрами: все они были предельно высокими. При минимальном энергопотреблении и массе ФАР должна была обеспечить высокий коэффициент использования поверхности, обладать высоким быстродействием и низким уровнем фонового излучения.

В те годы многим идея с установкой ФАР на истребитель-перехватчик казалась авантюрной. Но маршал Савицкий, который был ответственен за испытания и разработку комплекса решился на этот шаг. Впервые электронное управление лучом было осуществлено на полномасштабном макете ФАР под индексом АР-2 в 1970 году, после чего последовало создание документации на опытный образец РЛС. Испытания РЛС «Заслон» начались в 1975 году первоначально на летающей лаборатории, а в 1976 году первый МиГ-31, который был оснащен ФАР Б1.01 и СУВ «Заслон», был направлен в испытательный центр ВВС в городе Ахтубинске для проведения комплекса летных испытаний.

В декабре 1979 года государственные испытания комплекса С-155МП, которые проходили на базе ГНИКИ ВВС им. Чкалова, подошли к концу. Система СУВ «Заслон» в составе комплекса была принята на вооружение ВВС СССР 6 мая 1981 года, в тот же день, когда успехом закончились испытания ракеты Р-33 – основного вооружения истребителя-перехватчика МиГ-31. Работы над созданием ракеты проводились параллельно с разработкой СУВ и БРЛС «Заслон».

Программа госиспытаний была полностью завершена осенью 1980 г., когда первые серийные самолеты уже начали поступать в строевые части авиаций войск ПВО. Самолет МиГ-31 с СУВ «Заслон» официально был принят на вооружение авиации ПВО в 1981 г. (УР Р-33 приняли на вооружение в 1980 г.). В строевых частях МиГ-31 начали заменять в первую очередь дальние перехватчики Ту-128 (перевооружение полностью завершилось к концу 1980-х гг.). С конца 1990 г. начался серийный выпуск модернизированного самолета МиГ-31Б с ТРДДФ Д-30Ф-6, убираемым топливоприемником системы дозаправки в полете, доработанной системой управления вооружением (обеспечено применение усовершенствованных ракет Р-33С) и модернизированным оборудованием (истребитель получил приемник радиотехнической системы дальней радионавигации А-723 и усовершенствованные средства РЭБ).

Истребитель МиГ-31 близок к своему предшественнику МиГ-25 и спроектирован по нормальной аэродинамической схеме с трапециевидным высоко расположенным крылом, двухкилевым оперением, цельноповоротным стабилизатором. В планере самолета широко использовались алюминиевые и титановые сплавы. Планер истребителя-перехватчика МиГ-31 был на 50% выполнен из специальной нержавеющей стали, на 33% из алюминиевых сплавов, на 16% из титана, еще 1% приходился на другие конструкционные материалы. На самолете МиГ-25 планер на 80% состоял из нержавеющей стали. Используемые на МиГ-31 алюминиевые сплавы обладают рабочей температурой до 150 градусов, а зоны с высоким кинетическим нагревом при полете на больших сверхзвуковых скоростях выполнены с использованием титана. Применение в большом объеме титана и алюминия позволило снизить массу планера истребителя.

Основу СУО самолета составляет РЛС с ФАР РП-31 Н007 «Заслон», имеющая дальность обнаружения воздушных целей типа «истребитель» (ЭПР порядка 5 кв.м.) до 180 км (дальность автоматического сопровождения – 120 км). На модернизированном самолете МиГ-31ДМ максимальная дальность обнаружения воздушных целей увеличена до 320 км. Зона одновременного сопровождения и обстрела целей составляет ±70° по азимуту и +70…-60° по углу места. 10 целей принимаются на автоматическое сопровождение. Бортовой вычислитель «Аргон-К» выбирает из них четыре наиболее важные, на которые одновременно могут наводиться четыре ракеты большой дальности Р-33 (Р-33С). На МиГ-31БМ одновременный пуск ракет Р-33С и Р-37 (последние – на дальность до 280 км) возможен по шести целям. Группа из четырех самолетов МиГ-31 способна контролировать воздушное пространство протяженностью по фронту 800-900 км.

Импульсно-доплеровская БРЛС с фазированной пассивной антенной решеткой (ФАР), которая вошла в состав СУВ «Заслон» и на сегодняшний день обладает рядом уникальных характеристик. В составе «Заслона» впервые в мире применительно к авиационным БРЛС дальнего действия была на практике реализована трехканальная (канал подсвета, радиолокационный канал, система определения госпринадлежности) антенная система в виде моноблочной ФАР с быстрой перестройкой положения луча в пространстве, а также цифровое устройство с доплеровской узкополосной фильтрацией. Помимо этого впервые на борту советского истребителя в состав СУВ вошли дискретно-непрерывный подсвет, импульсно-доплеровская обработка сигналов, индикатор тактической обстановки, а также специальная вычислительная система с бортовой цифровой вычислительной машиной А-15А.

Дополнительным средством обнаружения воздушных целей является теплопеленгатор 8ТП, размещенный под носовой частью фюзеляжа (дальность обнаружения – до 50 км, горизонтальный сектор обзора ±60°, вертикальный +6/-13°). В полетном положении теплопеленгатор убран в фюзеляж, а в рабочем – выпускается в поток. Он сопряжен с РЛС и предназначен для пассивного обзора воздушного пространства, а также для выдачи целеуказания ракетам Р-40ТД и Р-60 с ТГСН.

Пилотажно-навигационное оборудование самолета МиГ-31 включает САУ САУ-155МП и навигационный комплекс КН-25 с двумя инерциальными системами ИС-1-72А с цифровым вычислителем «Маневр», радиотехнической системой ближней навигации «Радикал-НП» (А-312) или А-331, радиотехнической системой дальней навигации А-723 «Квиток-2». Дальняя радионавигация осуществляется посредством двух систем: «Тропик» (аналогично системе «Лоран») и «Маршрут» (аналог системы «Омега»). Самолет МиГ-31 оснащен средствами РЭБ радиолокационного и ИК-диапазонов.

Перехватчик МиГ-31 выполняет боевые задачи во взаимодействии с наземной автоматизированной цифровой системой управления, работающей в режимах дистанционного наведения, полуавтономных действий (координатная поддержка), одиночного, а также в составе группы из четырёх самолетов с автоматическим внутригрупповым обменом информации. Цифровая помехозащищенная система связи АПД-518 обеспечивает автоматический обмен тактической информацией в группе из четырех перехватчиков, удаленных один от другого на расстоянии до 200 км, и наведение на цель группы истребителей, имеющих менее мощное БРЭО (МиГ-29, Су-27; в этом случае самолет МиГ-31 выполняет роль пункта наведения). Целераспределение, а также назначение целей на атаку осуществляется ведущим группы по информации, отображаемой на индикаторе тактической обстановки с последующей автоматической передачей на борт ведомых перехватчиков.

На МиГ-31 были установлены два новейших на тот момент двухконтурных ТРДДФ Д-30Ф6 со смещением внутреннего и наружного контуров за турбиной, регулируемым всережимным соплом створчатой конструкции и форсажной камерой. Двигатели развивали бесфорсажную тягу на уровне 9 270 кГс (91 кН) и форсажную тягу в 15 510 кГс (152 кН). Разработка данных двигателей была начата в 1972 году и велась под руководством П. А. Соловьева. Благодаря использованию данных двигателей самолет мог развивать максимальную скорость на уровне 3 000 км/ч.

Вооружение истребителя-перехватчика состоит из УР большой дальности Р-33 (120 км), которые размещены конформно парами одна за другой на 4-х полуутопленных узлах внешней подвески под фюзеляжем истребителя, а также УР средней дальности с ИК системой наведения на цель Р-40Т и УР малой дальности Р-60, Р-60М или Р-73 на 4-х подкрыльевых узлах подвески. Под фюзеляжем МиГ-31 была смонтирована шестиствольная 23-мм пушка ГШ-23-6 (боекомплект 260 снарядов). Скорострельность данной установки составляет 8 000 выстр./минуту. Амбразура артиллерийской установки в нерабочем положении закрывается специальной створкой, которая снижает ЭПР самолёта и улучшает его аэродинамические характеристики.

Стоит отметить, что анализ открытых военных программ ведущих стран мира позволяет говорить о том, что на сегодня в мире нет и в ближайшие 10–15 лет не будет авиационного комплекса, сопоставимого с этим самолетом по скорости, скороподъемности, практическому потолку и другим летно-техническим характеристикам, а также по эффективности в заданном интервале его боевого применения. По оценкам авиационных специалистов, военных ученых и экспертов, самолет МиГ-31, обладая огромным модернизационным потенциалом, является наиболее перспективным для рассмотрения его в качестве базового при решении задач ВКО, стратегического разведчика, ударного самолета большой дальности, оперативного средства вывода на околоземные орбиты малогабаритных спутников различного назначения и т. д. Это подтверждается многочисленными работами 2-го ЦНИИ МО РФ, НИУ МО РФ и НИИ гражданских ведомств.

По состоянию на 2011 год, по словам бывшего командующего ВВС Александра Зелина, в составе ВВС России находилось 252 истребителя МиГ-31. До 2020 года планируется провести модернизацию более 60 истребителей-перехватчиков до версии МиГ-31БМ. В настоящее время истребители базируются на 7 авиабазах. Истребитель-перехватчик МиГ-31БМ – это модернизация самолета 1998 года для нужд ВВС России. В 2008 году был окончен первый этап государственных испытаний, продолжается второй этап. Модернизированная версия перехватчика получит новую БРЛС и систему управления вооружением, что позволит обеспечить обнаружение воздушных целей на удалении до 320 км, а также позволит одновременно сопровождать до 10 воздушных целей.

www.ot-a-do-ya.org

Истребитель-перехватчик МиГ-31: judgesuhov — LiveJournal

Давно хотел написать об этом уникальном истребителе, который как-то чуть не залетел в окно моего кабинета, пройдя в сотне метров над крышей нашего офиса который частенько мешает спать особо впечатлительным жителям нашего города.


МиГ-31 – сверхзвуковой двухместный высотный истребитель-перехватчик, принятый на вооружение в 1981 году.
Из-за внешнего сходства можно посчитать его развитием МиГ-25, однако это совершенно новая машина. И хотя в основе всех вариантов проекта Е-155МП (обозначение проекта в ОКБ) лежал фюзеляж и воздухозаборники от МиГ-25 – машина вышла совсем другая. Новая по философии боевого применения, по аэродинамике, двигателям, составу бортового оборудования.


Чертежи истребителей МиГ-25 и МиГ-31 соответсвенно (кликабельно)

Главным конструктором самолета был небезызвестный Глеб Евгеньевич Лозино-Лозинский.
Человек, заслуживающий отдельного рассказа. Если коротко - ведущий разработчик космического корабля "Буран", автор аэрокосмических систем "Спираль" и МАКС, Доктор технических наук, Герой Социалистического Труда (1975), лауреат Ленинской (1962) и Сталинских (1950, 1952) премий, Генеральный конструктор ОАО НПО «Молния».

Авиационный комплекс МиГ-31 с РЛС "Заслон" разрабатывался и «затачивался» под новую угрозу – американские стратегические бомбардировщики с крылатыми ракетами (далее – КР). В Советском Союзе узнали о разработке в США авиационных крылатых ракет и нового стратегического бомбардировщика B-1 (никто тогда еще не подозревал, чем это все кончится).
МиГ-31 должен был, главным образом, купировать эту угрозу с севера и Дальнего Востока – уничтожая носители до рубежа пуска (в идеале), или в крайнем случае осуществляя перехват уже запущенных ракет и наводя на них остальные средства ПВО.

Правда первой боевой задачей перехватчиков стала борьба с разведчиками SR-71, которые к тому моменту начали донимать ПВО СССР.
Черные Дрозды" применяли тактику "булавочных уколов", вторгаясь в воздушное пространство страны на несколько десятков километров и провоцируя систему ПВО на ответные действия; в виду скоротечности пребывания над территорией страны сбить разведчика ракетой было практически невозможно, тем не менее, радиотехнические системы ПВО переводились в боевой режим, а параметры режимов работы наших систем спокойно фиксировались самолетом радиотехнической разведки, который летал вне пределов территории СССР. Примерно тоже самое, кстати, по-моему мнению, делал Су-24 с «Дональдом Куком» не так давно в Черном море.

Помимо уникальных летно-технических характеристик, доставшихся в наследство от «старшего брата» МиГ-25 (максимальная скорость – 3000 км/ч, практический потолок 20,6 км) 31-ый получил новейшее и не имеющее аналогов (вот здесь эта фраза к месту!) вооружение – уникальную на тот момент радиолокационную станцию (РЛС) СБИ-16 "Заслон", которая позволяла ему обнаруживать цели на дальности до 300 км, сопровождать их до десяти штук и осуществлять одновременное наведение ракет на четыре из них (наиболее приоритетные для поражения цели выбираются автоматически бортовым вычислителем "Аргон-К").
«Заслон», кстати - первая в мире РЛС с фазированной антенной решеткой (ФАР), установленная на серийном боевом самолете.
Разработанный в НПО "Фазотрон" заслон обеспечивал дальность обнаружения целей - до 300 км., цель с ЭПР порядка 5 м2 обнаруживается на удалении 189 км (дальность автоматического сопровождения - 120 км). Углы сканирования ФАР +/-70 град, по азимуту и от -60 до +70 град, по углу места.


Отлично видно полотно ФАР РЛС "Заслон"

С помощью автоматизированной цифровой помехозащищенной аппаратуры передачи данных РК-РЛДН и АПД-518 возможна передача информации о целях, обнаруженных РЛС, другим самолетам или на наземный КП в реальном масштабе времени, причем бортовой процессор позволяет восстанавливать "забитые" помехами цели по частичкам, собирая воедино информацию от нескольких РЛС "Заслон". Эта же аппаратура делает возможным использование перехватчика в качестве самолета ДРЛО и управления. Группа из четырех самолетов МиГ-31 способна контролировать воздушное пространство протяженностью по фронту 800-900 км.

Для осуществления скрытого перехвата на перехватчике установлена ИК поисково-следящая система на основе теплопеленгатора 8ТП, выдающая целеуказание ракетам Р-40ТД и Р-60 с инфракрасными головками самонаведения (ИК ГСН). Максимальная дальность обнаружения цели в благоприятных условиях теплопеленгатором 8ТП - 50 км.

Естественно, что управляться со всем этим хозяйством, отслеживать кучу целей и пилотировать при этом не самый простой в управлении самолет (МиГ-31 был гораздо более капризен и своенравен - к примеру, в отличие от предыдущих МиГов, "срывался" сразу, не предупреждая о сваливании вибрацией) одному летчику было сложно.
Поэтому самолет получил экипаж из двух человек: летчика и штурмана-оператора. Причем последний был «главнее», поскольку отслеживал ситуацию в воздухе, осуществлял поиск целей и оказывал решающее влияние на исход воздушного боя. Тут как раз к месту пользующее популярностью в штурманской среде высказывание: "летчик, нужен лишь в качестве перевозчика штурмана". =)

Работу МиГа красноречиво описывает эпизод из книги заслуженного летчика испытателя СССР, Героя Советского Союза В.Н. Кандаурова "Взлетная полоса длиною в жизнь":

- Каким же образом выглядел один из полетов на испытание вооружения с реальным уничтожением четырех самолетов-мишеней?

- Я сидел в кабине и откровенно зевал, совершенно, не зная чем бы себя занять. Мы уже с полчаса летели с курсом 90 градусов на самом удобном для нас режиме по скорости и высоте. Где-то впереди на малых высотах навстречу нам должны были лететь мишени, разбросанные по фронту на 50 км. Эфир был пуст. Ощущение, что ты один в бескрайнем небе". "Не беспокойся, ты не один, - усмехнулся я сам себе, - сзади штурман работает. Уж ему-то не до "дураков" сейчас". Все же не выдерживаю и нажимаю кнопку внутренней связи:

- Коля, мне надоело спать, скажи как у тебя дела? Что делаешь?

- Сплю, - услышал тихий голос штурмана Н.Волкогонова

- Хорошее дело! - воскликнул я в удивлении, - Оба спим, а кто же работает?

- "Заслон" работает, в автомате. Пока сидим и ждем.

- Осматриваю еще раз пульт вооружения. Все включено, Ракеты готовы к пуску. Еще пять минут общего молчания. Вдруг на стекле (индикатор на фоне лобового стекла) появилась метка цели, сигнал "Атака" и шкала дальности.

Первая - наиболее опасная - слева под 30, работай, командир, - слышу голос своего штурмана.

Доворачиваю самолет, "накладываю" прицельное кольцо на метку цели и туту же вхожу в зону пусков. Пошла, родная!

Сразу после схода ракеты появляется метка второй цели справа. Энергичный разворот. Чтобы удержать кольцо на цели, перехожу в пикирование. До цели 40 км. Начало зоны пусков с 30 км. В запасе семь-восемь секунд, можно проконтролировать двигатель. "Значит следующие две еще менее опасные, значит, у меня будет время на маневры", - спокойно рассуждаю я, и пускаю вторую. Через двадцать секунд все было кончено.

- Командир, все четыре сбиты, поворачиваем домой, здесь нам делать больше нечего, - слышится в наушниках довольный голос Николая.

- Да, - отвечаю, - все так просто, что даже противно.

Двигатель


двигатель Д-30Ф6

Двигатель нужен был уникальный - он должен был обеспечить очень высокую скорость полета, и при этом обладать повышенной экономичностью.
И его сделали. МиГ-31 помимо длительного полета на сверхзвуке (обычно для истребителей этот режим полета, весьма "неудобный" и невыгодный, доступен на короткое время) на скорости в 3000 км/ч может и "ползать как черепаха" на 217 км/ч и барражировать в воздухе продолжительное время.
Кстати, мало кто знает, что двигатель Д-30Ф6 - это модифицированный двигатель Д30 пассажирского самолета Ту-134 (модификации его затем применялись на самолетах Ту-154М, Ил-62 и Ил-76), к которому добавили форсажную камеру.

Пушка для АДА.

Еще один интересный момент – это пушка МиГа.
Казалось бы – зачем скоростному истребителю, да еще и с дальнобойными ракетами (а так же радиусом виража в 10 км и довольно посредственной маневреностью) пушка?

Самолет оснащен шестиствольной 23мм авиапушкой ГШ-6-23М с темпом стрельбы 3000 выстрелов/мин (боекомплект – 260 снарядов).

Пушка ему нужна была, чтобы сбивать метеорологические зонды шпионские высотные автоматические дрейфующие аэростаты (АДА), запускаемые странами НАТО с 50-х годов.

Используя господствующие над территорией СССР воздушные течения в стратосфере, АДА безнаказанно пересекали нашу территорию на высотах в десятки километров, где их не могли достать ни большинство перехватчиков, ни ракеты ЗРК (помимо этого стоимость ракеты ЗРК была не сопоставима со стоимостью аэростата)… дело еще и осложнялось тем, что уменьшение толщины пленки оболочки до 5 мкм сделало АДА практически радиопрозрачными – невидимыми для наземных РЛС.
АДА стали серьезной головной болью – ведь ничто не мешало прикрепить к аэростату контейнер не с разведывательной аппаратурой, а с биологическим/химическим/ядерным оружием. Настолько серьезной, что для их уничтожения даже стали разрабатывать специальный самолет – М-17.

Для поражения шпионских аэростатов был разработан даже специальный снаряд с высокочувствительным взрывателем, поскольку при попадании обычного снаряда в оболочку микронной толщины взрыватели не срабатывали. Снаряды оставляли в оболочке небольшие аккуратные отверстия, которые из-за очень малого перепада давления на такой высоте не обеспечивали утечку гелия, достаточную для снижения аэростата.
Правда этими снарядами нельзя стрелять в дождь – взрыватель может среагировать на каплю дождя и взорваться рядом с собственным самолетом.


Патрон 23х115мм с фугасно-зажигательным снарядом, для авиапушек ГШ-23, ГШ-6-23, ГШ-6-23М. Предназначен для поражения АДА

Противники оценили МиГ-31 по достоинству.

Когда американцы получили данные о новом советском истребителе - помощник министра обороны США по вопросам командования, управления, связи и разведки Дональд Леман заявил: "Самолет МиГ-31 превосходит любой американский истребитель, включая F-15, и имеет лучшее бортовое радиоэлектронное оборудование, лучшую радиокомандную систему наведения, управления и связи, лучшие управляемые ракеты воздух-воздух, обладает большей скоростью и радиусом действия; Советский Союз выпускает эти истребители в качестве главной устрашающей силы".

Странным образом с появлением МиГ-31 совпало завершение США программы полета АДА над СССР. Может быть потому что шары уже все что могли сфотографировали? Ну или может потому что появились средства их эффективного перехвата (МиГ-31, М-17)?

Косвенным доказательством признания достоинств МИГ-31 можно считать снятие с вооружения в 1989 году дорогущих американских высотных самолётов-разведчиков SR-71 «Blackbird», считавшихся до этого неуязвимыми для истребителей советских ПВО.

Правда с развалом СССР их снова «вернули» в строй, но это уже, как вы понимаете, совершенно другая история.

Продолжение следует:

Часть 2. - Модификации.

Часть 3. - Варианты подвески вооружения.

Часть 4. - Зачем России МиГ-31?

judgesuhov.livejournal.com

МиГ-31БМ, истребитель-перехватчик

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX - 2019
  • Календарь мероприятий
  • Календарь выставок по безопасности
  • Календарь конференций
  • Календарь социально-значимых мероприятий
  • Принять участие в мероприятии
  • Туристические услуги
  • Блоги
  • Политика и общество
  • www.arms-expo.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
