Система стрелкового вооружения
Для поражения противника применяются различные огневые средства, но самым массовым остается стрелковое оружие. Оно состоит на вооружении всех родов войск и видов вооруженных сил. Неслучайно «самым главным» оружием последних 50 лет считают автомат Калашникова. Значение «легкого» оружия и носимых средств огневой поддержки особенно велико в локальных войнах, контрпартизанских и антитеррористических операциях, которые стали основным типом военных конфликтов современной эпохи. В таких конфликтах уничтожение рассредоточенной живой силы противника гораздо важнее захвата или уничтожения объектов инфраструктуры, и тут стрелковое оружие незаменимо. Да и в широкомасштабной войне оно становится главным средством поражения при бое в городе, в лесу, в горах, когда возможности других средств ограничены. Такие условия боевые уставы относят обычно к «особым условиям боя», но это вовсе не означает их редкость или исключительность. Напротив, бои в таких условиях все более становятся обычными. Разнообразие и быстрое изменение ситуаций боя, характера целей и задач требуют наличия на вооружении подразделений оружия с различными боевыми свойствами.
Совокупность боевых средств (вооружения и военной техники), которыми оснащены вооруженные силы, образуют систему вооружения. В современных военных конфликтах активно участвует не только армия, но и вооруженные подразделения правоохранительных органов, большую роль играют части и подразделения специального назначения различных силовых структур государства. Стрелковое оружие, состоящее на их вооружении и предназначенное для решения боевых и оперативно-служебных задач, относят к «боевому». Образцы боевого стрелкового оружия России и будут рассмотрены далее.
Все многообразие современного стрелкового оружия можно свести в определенные группы. Для этого существуют различные подходы к его классификации. Одной из них считается классификация по боевым возможностям.
Пистолеты
Пистолеты и револьверы являются оружием непосредственного нападения и защиты на коротких расстояниях — до 50 м. Малая масса и небольшие размеры позволяют постоянно носить оружие при себе и быстро открывать огонь из различных положений. Стрельба ведется преимущественно с одной руки — собственно, это и составляло главное достоинство личного оружия на протяжении всей истории его существования.
Большинство современных боевых пистолетов имеют ударно-спусковые механизмы с самовзводом (двойного действия). Это позволяет значительно быстрее производить первый выстрел, если патрон находится в патроннике. Самозарядные пистолеты используются как табельное оружие старших и высших офицеров, вспомогательное оружие офицеров, рядового и сержантского состава, широко используются подразделениями специального назначения. Наиболее распространены боевые пистолеты калибров 7,62-9 мм с емкостью магазина 8-18 патронов. Личное оружие достаточно консервативно, его образцы остаются на вооружении довольно долго. Из 9-мм пистолетов отметим широко распространившиеся модификации «Браунинг Хай Пауэр», «Беретта» 92СФ (92SF) (американский М9), П1 (Р1) «Вальтер», в некоторых армиях приняты крупнокалиберные (11,43-12,7 мм) образцы вроде американского 11,43-мм М1911А1 «Кольт». Для целей самообороны и решения специальных задач используют также «карманные» пистолеты калибра 5,6-9 мм. Известны, скажем, советский «карманный» 5,45-мм ПСМ, американский 9-мм М11 («ЗИГ-Зауэр» П228 (Р228)). Кстати, и советский 9-мм ПМ можно отнести к малогабаритным.
Револьверы сейчас сняты с вооружения в армиях развитых стран, но остались в полувоенных формированиях и вооруженных силах слаборазвитых государств. В основном же револьверы используются в качестве полицейского и гражданского оружия.
Важным требованием к современному боевому личному оружию стало уменьшение размеров и массы — поскольку для владельца оно обычно является грузом вспомогательным, а не основным, повышение меткости стрельбы и пробивного действия — в связи с широким применением средств индивидуальной бронезащиты. Пример тому — появление российских пистолетных патронов с пулями повышенного пробивного действия типа 7Н25 (9×18 ПБМ) или 7Н31 (9×19 ПБП) при сохранении останавливающего действия.
П истолеты — пулеметы
Пистолеты-пулеметы — это автоматическое оружие, рассчитанное на стрельбу пистолетными патронами. Маломощный патрон позволяет придать оружию сравнительно небольшие размеры и массу, удобство в обращении и высокую подвижность, но при этом ограничивает прицельную дальность, как правило, до 200 м. Стрельба ведется обычно очередями, с рук или с прижатием приклада к плечу. К настоящему времени пистолеты-пулеметы почти вытеснены с «военной службы» автоматами и штурмовыми винтовками, но в некоторых армиях остаются на вооружении танкистов, связистов, десантников. Основные их пользователи — войска специального назначения, поскольку, кроме всего прочего, пистолетный патрон с дозвуковой скоростью пули облегчает пользование глушителями. Пистолеты-пулеметы благодаря сравнительной дешевизне и портативности продолжают широко использоваться в армиях стран с нестабильной внутренней ситуацией. Среди военных образцов наиболее известен израильский пистолет-пулемет «Узи» различных модификаций, хотя большинство специалистов относят его к устаревшим образцам. Пистолеты-пулеметы считаются эффективным полицейским оружием, особенно в антитеррористических операциях. В этой сфере одним из лучших много лет считается германский МП5 (МР5) «Хеклер унд Кох». Новое поколение пистолетов-пулеметов характеризуется стремлением к оптимальному темпу стрельбы (для лучшей управляемости оружия), повышению кучности и точности непрерывной и одиночной стрельбы, использованию магазинов обычной (для большей компактности) или повышенной емкости.
Характерно появление после Второй мировой войны малогабаритных пистолетов-пулеметов — оружия, промежуточного между пистолетами и пистолетами-пулеметами. Ряд их образцов и носится «по-пистолетному» — в кобурах. Они оказались полезны не только солдатам ряда «небоевых» специальностей, но и тем же формированиям специального назначения. Поскольку антитеррористические операции стали неотъемлемой частью современных военных действий, пистолеты-пулеметы нового поколения и далее найдут себе в них применение.
Автоматы
В ходе Второй мировой войны проблему повышения плотности огня в ближнем бою приходилось решать с помощью пистолетов-пулеметов. Но война выявила необходимость оружия, которое бы позволило надежно поражать цели и на средних дальностях. Для этого не подходили ни маломощный пистолетный, ни излишне мощный винтовочный патрон. Проблема решилась созданием патрона промежуточной мощности. На его основе было создано автоматическое ручное оружие со сменным магазином и переменным режимом огня, со временем ставшее основным. В СССР и ряде других стран это оружие стали называть «автоматом», на Западе (вслед за немцами, первыми принявшими такое оружие еще в 1943 г.) — «штурмовой винтовкой». Первые их образцы имели калибр 7,5-7,62 мм. Первоначально различие между автоматом и штурмовой винтовкой было не только в названиях. Если советский автомат АК был создан под промежуточный патрон (впоследствии названный «автоматным»), позволивший сделать оружие достаточно компактным и маневренным для ближнего боя, то в НАТО приняли патрон винтовочной мощности и сравнительно длинноствольные штурмовые винтовки под него. Наиболее распространенными среди них стали бельгийская ФН ФАЛ (FN FAL) и германская Г-3 (G-3). Этим не в последнюю очередь объясняется долгое сохранение на вооружении западных армий пистолетов-пулеметов.
Автоматы и штурмовые винтовки заняли место в центре своеобразного «треугольника» (между винтовкой, пистолетом-пулеметом и ручным пулеметом). При массе 3,5-4,5 кг они имеют сравнительно небольшую длину 800-1100 мм, боевую скорострельность очередями до 100-150 выстрелов в минуту, удобны для действий в различных условиях, надежны.
В 1960-е годы произошло важное изменение — уменьшение калибра оружия. В США приняли на вооружение штурмовую винтовку М16 (М16А1) калибра 5,56 мм, а вскоре малокалиберные винтовки появились и в других странах — израильская «Галил» (Galil), бельгийская ФНЦ (FNC), австрийская Стг-77 (Stg-77), французская ФА MAC (FA MAS). В этом не было ничего неожиданного — В.Г. Федоров намного раньше вывел закономерность уменьшения калибров при переходе на качественно новое оружие с новыми требованиями по баллистике. Автоматный патрон калибра 5,56 мм при некотором уменьшении прицельной дальности позволил увеличить эффективность стрельбы на дальностях до 300-400 м, поскольку более высокоскоростная пуля давала на этих дальностях более пологую (настильную) траекторию, а благодаря облегчению патрона и уменьшению отдачи возросли маневренность оружия и носимый боекомплект. В 1974 г. новая система стрелкового вооружения калибра 5,45 мм поступила на вооружение и в СССР, основой ее стал автомат АК 74. Низкоимпульсные малокалиберные патроны уравняли автоматы и штурмовые винтовки в возможностях.
Поскольку из автомата приходится вести огонь по различным целям, в его боекомплект входят патроны как с обыкновенной пулей со стальным сердечником, так и трассирующие и другие специальные пули. Пуля должна обладать хорошим останавливающим и пробивным действием. Останавливающее действие пули зависит от количества энергии, передаваемой цели при попадании, и характера поражения. Сочетание останавливающего действия пули с пробивным становится особенно важно в настоящее время в связи с широким использованием средств индивидуальной бронезащиты (бронежилеты, каски, щитки). Пули современных автоматов пробивают стальные каски на дальностях до 800 м, бронежилеты 2-3 класса защиты — до 400-500 м.
Для стрельбы ночью используют ночные прицелы, все шире в индивидуальном оружии применяют оптические и коллиматорные прицелы. Для рукопашного боя служит отъемный штык-нож. Для воздушно-десантных войск, действий на машинах и т.п. ряд образцов снабжается складными или выдвижными прикладами. В развитии автоматов и штурмовых винтовок в последние 10-15 лет видно стремление к тому, чтобы боец мог как можно быстрее произвести первый выстрел или перенести огонь на другую цель, с максимальной вероятностью поразить точечную цель первым выстрелом или первой короткой очередью, максимально долго и удобно носить оружие. Это достигается совершенствованием самого оружия (точности и кучности стрельбы, улучшения баланса и эргономики, более удобным расположением переводчика-предохранителя) и прицельных приспособлений, уменьшением его размеров и массы без ущерба для меткости и мощности. В ряде образцов два стандартных режима огня — непрерывный и одиночный — дополнены режимом фиксированной очереди по два-три выстрела для повышения вероятности попадания без перерасхода патронов.
Универсальность автоматов и штурмовых винтовок сделала их наиболее массовым, «тиражным» оружием, используемым во всех родах войск. Таковыми они останутся, по-видимому, еще долго. Современный комплекс индивидуального оружия часто является автоматно-гранатометным, то есть сочетанием «стрелкового» ствола, «артиллерии» в виде подствольного гранатомета с осколочным выстрелом и электронно-оптической системы в виде ночного или комбинированного прицела.
Уменьшение калибра и снижение отдачи патрона потянули за собой и другие изменения. В частности, появилась возможность замены пистолетов-пулеметов на оружие, унифицированное с автоматом или штурмовой винтовкой — появляются малокалиберные карабины и укороченные автоматы вроде советского АКС 74У. Такие автоматы удобны для действий в ограниченном пространстве, а также для солдат небоевых подразделений.
Снайперские винтовки
Винтовки под мощный винтовочный патрон сохранились на вооружении в основном в качестве снайперского оружия. Снайперская винтовка в своем развитии прошла несколько исторических этапов. Поначалу из партии обычных винтовок отбирали экземпляры, дававшие наиболее кучный бой, и прилаживали к ним оптические прицелы. Затем снайперские винтовки стали делать на основе штатных, внося небольшие изменения в конструкцию, но изготавливали их с повышенной точностью, специально для них разрабатывали и прицелы. Современная снайперская винтовка — это специально разработанный комплекс «патрон-оружие-прицел». Оптические прицелы, специальные снайперские патроны, изготовленные с повышенной точностью, улучшенная эргономика существенно повышают ее меткость. Одним из первых таких комплексов снайперского оружия стала советская винтовка СВД со снайперским 7,62-мм патроном и оптическим прицелом ПСО-1.
К главным задачам армейских снайперов относятся поражение малоразмерных целей на дальностях до 600 м, а крупных — до 800 м. К важным целям, по которым должен работать снайпер, относятся командный состав, наблюдатели, связные, снайперы, расчеты группового оружия, экипажи танков противника, средства наблюдения и связи. Кроме того, снайпер может вести на дальности 1000-1200 м беспокоящий огонь, деморализующий противника, ограничивающий его передвижения, препятствующий работам по разминированию и т.п. В настоящее время среди вероятных целей снайпера все более становится защищенных, включая живую силу в средствах индивидуальной бронезащиты.
Среди военных снайперских винтовок можно выделить два типа: винтовки для лучших стрелков (специальной разработки, или «эрзац-снайперские» на основе автомата или ручного пулемета) и более точные винтовки для снайперов-профессионалов.
К вооружению снайпера-профессионала предъявляются особые требования по точности и кучности стрельбы на большие дальности, достаточному пробивному действию пули. Современные армейские нормы предполагают величину отклонения попаданий не более одной угловой минуты, что составляет для различных дальностей стрельбы:
на 1000 м — 29 см,
на 500 м — 14,5 см,
на 300 м — 8,7 см,
на 100 м — 2,9 см.
Для полицейских снайперских винтовок требования выше: если промах армейского снайпера может не иметь роковых последствий, то цена промаха полицейского снайпера — потеря заложника или ранение непричастного к инциденту человека.
Можно выделить два основных подхода к разработке снайперских винтовок.
Первый заключается в сочетании в образце свойств специального целевого оружия с такими общими качествами, как скорострельность, маневренность, возможность использования в ближнем бою (вплоть до рукопашной), надежность. Такие винтовки выполняются обычно самозарядными -именно такие старались создавать в 1950-60-е годы (СВД, М21), однако по меткости они несколько уступают магазинным. Система автоматики усложняет и утяжеляет оружие, увеличивает его размеры, шумность работы, ударные нагрузки, особенно при мощном патроне.
Второй подход основывается на отношении к снайперской винтовке как к узкоспециальному оружию. Поэтому значительная часть современных снайперских винтовок (американские М24 и М40А1, британская Л96А1 (L96A1), германская «Маузер» СР96 (SR96), финская ТРГ-1 (TRG-1)) выполнена по магазинной схеме с использованием конструктивных черт спортивных целевых винтовок.
Поскольку не существует «стандартных» стрелков (люди имеют различия в росте, ширине плеч, длине шеи и рук, размере кистей), во многих винтовках используются регулируемые приклад и упор для щеки. Применение специального целевого оружия в ближнем бою малоэффективно, так что снайпера приходится дополнительно вооружать укороченным автоматом или пистолетом-пулеметом. Снайперская винтовка — профессиональный инструмент, потребность армии в ней на несколько порядков ниже, чем в «линейном» оружии, и потому определенное ее усложнение и удорожание неизбежно. Локальные конфликты, контрпартизанские и контртеррористические операции только увеличили значение боевой работы одиночных снайперов, снайперских пар и целых подразделений снайперов. Характерно, что качественно новая снайперская винтовка вошла в число приоритетных образцов для принятия на вооружение Российской армии.
Ручные пулеметы
Ручные пулеметы, превосходя по боевым возможностям штурмовые винтовки и автоматы, предназначены для уничтожения живой силы на расстояниях, где огонь последних малоэффективен — до 1000 метров. Ручные пулеметы обычно имеют равный калибр с состоящим на вооружении автоматом, отличаясь утяжеленным стволом, большей емкостью магазина или возможностью ленточного питания, стрельбой с опорой на сошку. Это обеспечивает лучшую меткость и более высокую боевую скорострельность — до 150 выстрелов в минуту очередями. Масса ручных пулеметов в полном снаряжении обычно составляет 6-14 кг, а длина близка к длине винтовок. Это позволяет пулеметчикам действовать непосредственно в боевых порядках подразделений. Современные ручные пулеметы заполняют нишу между индивидуальным и групповым оружием. Основной способ стрельбы из ручного пулемета — с опорой на сошку и упором приклада в плечо, но необходима возможность также вести огонь от бедра, в движении.
Главной проблемой ручного пулемета является необходимость сочетать небольшие размеры и массу с более высокой интенсивностью огня, кучностью и запасом патронов, нежели у автомата. Эта проблема имеет несколько вариантов решения. Простой и дешевый заключается в оснащении автомата или штурмовой винтовки сошкой и несколько более емким магазином (израильский пулемет «Галил» АРМ (Galil ARM), германский МГ.36 (MG.36)). Второй вариант предусматривает создание ручного пулемета на основе автомата с установкой более тяжелого ствола и изменением органов управления, как это сделано в советских РПК и РПК 74 или британском Л86А1 (L86A1). В этом случае в звене отделение-взвод вооружение оказывается унифицированным по патрону и системе. Наконец, возможна и разработка самостоятельной конструкции. Пример такого подхода — бельгийский пулемет «Миними», сингапурский «Ултимакс-100».
Станковые и единые пулеметы
Станковые и единые пулеметы позволяют поражать различные огневые средства и живую силу противника, расположенную открыто и за легкими укрытиями, на дальности до 1500 м. Отдача оружия при стрельбе воспринимается установкой (станком), в результате повышается устойчивость и управляемость пулемета. Устойчивость, массивный сменный ствол и значительная емкость патронной ленты обеспечивают возможность ведения прицельного огня длинными очередями. Боевая скорострельность достигает 250-300 выстрелов в минуту.
Устройство станка дает возможность быстро и точно осуществлять перенос огня с одной цели на другую, вести огонь с заранее определенными установками, а также поражать воздушные цели. Понятно, что такое оружие тяжелее ручных пулеметов: масса пулемета на треножном станке составляет 10-20 кг, с колесным станком (оставшимся на некоторых устаревших образцах) — 40 кг и более. Обслуживается станковый пулемет обычно двумя номерами расчета. Смена позиции требует в два-три раза больше времени, чем у ручного пулемета.
Более перспективными оказались так называемые «единые» пулеметы, названные так за качества, объединяющие свойства ручного и станкового пулеметов. В единых пулеметах сохранены огневые возможности станковых, но значительно повышена маневренность за счет легких треножных станков (масса единого пулемета со станком — 12-25 кг) и возможности стрельбы с сошки (масса пулемета на сошке — 7-9 кг). Огонь с сошки ведется на дальности до 800 м. Единые пулеметы обладают широкими возможностями по поражению огневых средств и живой силы противника, низколетящих и зависших воздушных целей.
Поскольку мощность низкоимпульсных автоматных патронов не позволяет вести эффективный огонь далее 600 м, единые пулеметы под винтовочные патроны продолжают удерживать прочные позиции в системе пехотного вооружения. «Единый» характер пулеметов сказывается и в их установке (с некоторыми доработками) на танки, бронемашины, транспортно-десантные вертолеты. К числу лучших единых пулеметов относят советский ПКМ и бельгийский МАГ (MAG).
Предпринимаются попытки разработки единых пулеметов и под низкоимпульсные малокалиберные патроны (например, испанский «Амели» или израильский «Негев»). Такие пулеметы попадают уже в «весовую категорию» ручных. Они, в частности, нашли применение как легкое групповое оружие в десантных и разведывательно-диверсионных подразделениях. В некоторых армиях единые пулеметы используются вместо ручных. Ряд специалистов заявляет, что в ближайшей перспективе возможно «выпадение» ручного пулемета из системы вооружения благодаря повышению кучности стрельбы автоматов, с одной стороны, и облегчению единых пулеметов, с другой. Но пока ручные пулеметы сохраняют свое значение и свои позиции. Из различных схем полевых станков очевидную победу одержали легкие треножные станки с переменной высотой линии огня и механизмами наведения по горизонтали и вертикали, причем требование зенитной стрельбы не считается обязательным — в ряде армий для стрельбы из пулеметов по воздушным целям предпочитают специальные установки.
Значительно расширяют возможности пулеметов современные прицелы — оптические, коллиматорные, ночные, комбинированные. Оптические и коллиматорные прицелы становятся все более обычными для пулеметов.
Снижение массы единых пулеметов, а также повышение меткости их стрельбы с сошки остается важным направлением их совершенствования. Нужно помнить, что расчету, кроме пулемета и боекомплекта, приходится переносить автоматно-гранатометный комплекс, ручные и реактивные гранаты.
Крупнокалиберные пулеметы
Крупнокалиберные пулеметы призваны поражать воздушные и легкобронированные наземные цели. Калибр 12,7-15 мм позволяет иметь в боекомплекте мощный патрон с бронебойными, броне-бойно-зажигательными и другими пулями. Это обеспечивает поражение наземных целей с толщиной брони 15-20 мм на дальностях до 800 м, а огневых средств, живой силы и воздушных целей — до 2000 м. Боевая скорострельность крупнокалиберных пулеметов при стрельбе по наземным целям составляет до 100 выстрелов в минуту очередями.
Крупнокалиберные пулеметы существенно дополняют систему огня во всех видах боя. Зенитные крупнокалиберные пулеметы нашли широкое применение как средство противовоздушной обороны подразделений. Для тех же целей такие пулеметы устанавливаются на танки, бронетранспортеры, боевые машины пехоты. Таким образом, крупнокалиберные пулеметы — это наиболее мощный тип стрелкового оружия для поражения наземных и воздушных целей, но притом и наименее подвижный. Тем не менее интерес к ним не снижается. Это связано с дальностью стрельбы крупнокалиберных пулеметов, позволяющей вести борьбу с важными целями (снайперы, пулеметчики в укрытии, расчеты огневых средств) и средствами воздушного нападения.
Наиболее распространенными в мире остаются два старых образца 12,7-мм пулеметов — советский ДШКМ и американский М2ХБ (М2НВ) «Браунинг» (под менее мощный патрон). Подвижность крупнокалиберных пулеметов ограничена их значительной массой и размерами. Пулеметы ставятся на универсальные или специальные (наземные или зенитные) полевые станки. С универсальным станком масса пулеметов может составлять 140-160 кг, с легким наземным — 40-55 кг. Но появление значительно облегченных крупнокалиберных пулеметов — российские НСВ-12,7 и «КОРД», сингапурский
КИС МГ50 (CIS MG50) — приблизило их подвижность и возможности маскировки к единым пулеметам на станке. Стоит заметить, что уже не первый год делаются и другие попытки — замены крупнокалиберных пулеметов легкими автоматическими пушками калибра 20-30 мм. Однако разработка достаточно легких (с учетом веса самого оружия, установки и боекомплекта) и мобильных образцов вызывает серьезные трудности. Пока такие пушки нашли себе применение как вооружение легких армейских автомобилей, легких вертолетов.
Гранатометы*
Для прицельной стрельбы осколочными гранатами в 1960-е годы стали применять 40-мм нарезные ручные гранатометы, дальность стрельбы которых перекрывала промежуток между дальностью броска ручной гранаты и минимальной дальностью стрельбы батальонных минометов. Такие гранатометы — однозарядные (вроде германского ХК1 (НК1) или польского Вз.83 (Wz.83) «Паллад-Д») или револьверного типа (вроде российского 6Г30) — применяются и поныне. Однако с 1970-х годов началось применение более удачных подствольных гранатометов, крепящихся на автомат (американский М203, советские ГП-25 и ГП-30). Подствольные гранатометы имеют дальность стрельбы до 400 м и большую, чем у винтовочных гранат, кучность, позволяют постоянно иметь готовую к немедленному выстрелу гранату. Стрельба может вестись по навесной траектории, так что вместе с гранатометом на оружие крепится специальный прицел. Кроме осколочных, к оружию подобного типа разработаны выстрелы и другого назначения (кумулятивно-осколочные, фугасные, дымовые, газовые, картечные).
Автоматические станковые гранатометы заслужили признание в качестве мощного огневого средства. При калибре 30-40 мм они способны вести непрерывный навесной огонь осколочными или специальными (дымовыми, осветительными) гранатами на дальности от 100 до 1700 м и тем оказывать огневую поддержку подразделениям, накрывать участки местности огнем, прикрывать фланги подразделений, ставить заградительный огонь. При этом их подвижность аналогична станковым пулеметам — иногда их ставят на одинаковые станки. Особенно эффективны автоматические гранатометы на закрытой местности и против укрытого противника, что с успехом продемонстрировал советский АГС-17 «Пламя» в Афганистане. Для поддержки действий подразделений в разных видах боя хорошие результаты дает взаимодействие автоматических гранатометов с едиными и крупнокалиберными пулеметами и автоматическими пушками БМП и БТР. Используются автоматические гранатометы и как вооружение боевых машин. Скажем, американский Мк19 (Мк19) устанавливают на треножный станок, на автомобили, БТР, а советским АГ-17 вооружали боевые машины десанта и вертолеты. Это групповое оружие стало, по сути, возрождением легких «пехотных орудий», оно способно заменить легкие 50-60-мм минометы. Делались попытки создания и ручных автоматических гранатометов вроде опытного советского 30-мм АГБ.
Нередко используются и средства, относящиеся к компетенции других родов войск. Например, реактивные пехотные огнеметы, комплекты минирования и разминирования.
cyberpedia.su
Читать онлайн книгу БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ
сообщить о нарушении
Текущая страница: 1 (всего у книги 6 страниц)
Назад к карточке книгиAnnotation
Распознаный вариант исходного djvu справочника (http://lib.rus.ec/b/189439). Картинки все сохранены.
БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ
Система стрелкового вооружения
Пистолеты
П истолеты – пулеметы
Автоматы
Снайперские винтовки
Ручные пулеметы
Станковые и единые пулеметы
Крупнокалиберные пулеметы
Гранатометы*
Оружие специального назначения

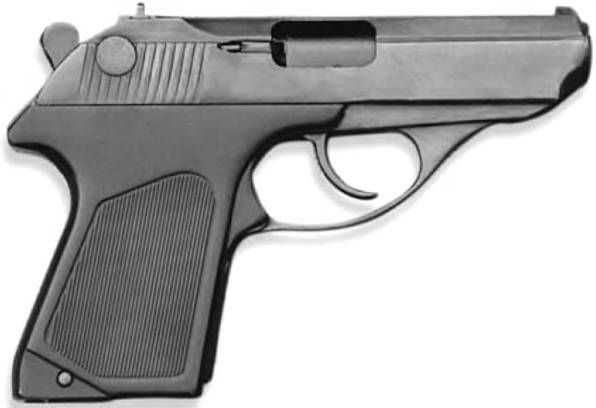

Пистолет самозарядный малогабаритный – ПСМ

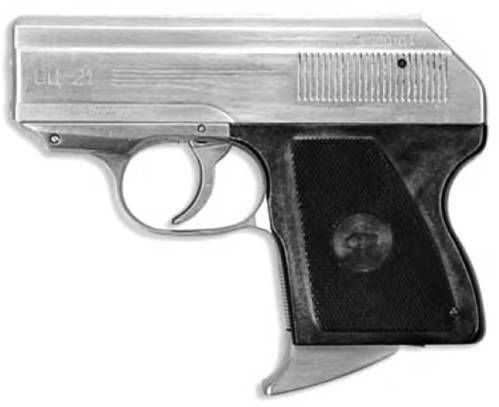

Малогабаритный самозарядный пистолет ОЦ-21 «Малыш»
Пистолет Макарова – ПМ
Пистолет Макарова модернизированный – ПММ
Самозарядный пистолет Грязева-Шипунова – ГШ-18
Автоматический пистолет Стечкина – АПС
Самозарядный пистолет Сердюкова – СПС
Пистолет Ярыгина – ПЯ
Самозарядные пистолеты MP-444 «Багира», МР-445 «Варяг» и МР-446 «Викинг»
Самозарядные пистолеты МР-448 «Скиф» и МР-448С «Скиф-Мини»
Пистолеты-пулеметы ПП-91 «Кедр» и ПП-9 «Клин»
Пистолет-пулемет ОЦ-02 «Кипарис»
Пистолет-пулемет ПП-90 и ПП-90М
Пистолет-пулемет ПП-93
Пистолет-пулемет ПП-90М1
П истолет– пулемет АЕК-919К «Каштан»

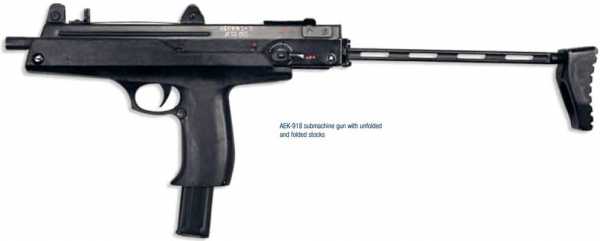

Пистолет-пулемет АЕК-918
П истол ет– пулемет АЕК-918Г
Пистолеты-пулеметы СР.2 и СР.2М «Вереск»
Пистолет– пулемет ПП-19 «Бизон-2»
Автоматы Калашникова АКМС, АКМС АКМС
Автоматы Калашникова АК 74 и АКС 74
Автомат Калашникова укороченный АКС 74У
Автомат Калашникова модернизированный АК 74М
Автоматы АК 101, АК 102, АК 103, АК 104, АК 105
Автоматы АК 107 и АК 108 со сбалансированной автоматикой
Автомат Никонова – АН 94
Автоматы АЕК-971, АЕК-972,АЕК-973
Укороченный автомат 9А-91
Стрел ково – гранатометный комплекс А-91М
Малогабаритный автомат СР.З «Вихрь»
Стрелково-гранатометный комплекс ОЦ-14 «Гроза»
Снайперская винтовка Драгунова – СВД
Снайперская винтовка Драгунова – СВД-С
Снайперская винтовка укороченная СВУ-АС (ОЦ-ОЗАС)
Снайперская винтовка СВ-98
Снайперская винтовка МЦ-116М
Снайперские винтовки ОЦ-48 и ОЦ-48К
Крупнокалиберная снайперская винтовка ОСВ-96
Армейская снайперская винтовка крупнокалиберная – АСВК
Ручной пулемет Калашникова – РПК
Ручной пулемет Калашникова – РПК 74
Ручной пулемет Калашникова модернизированный -РПК 74М
Пулемет Калашникова модернизированный -ПКМ/ПКМС
Пулемет Калашникова модернизированный танковый – ПКМТ
Пулемет Калашникова модернизированный бронетранспортерный – ПКМ Б
Пулемет Калашникова пехотный «Печенег»
Единый пулемет АЕК-999
Крупнокалиберный пулемет НСВ-12,7
Крупнокалиберный пулемет «КОРД»
Гранатомет подствольный -ГП-25 и ГП-30
Револьверный гранатомет 6Г30
Гранатомет магазинный – ГМ-94
Ручной гранатомет специальный модернизированный – РГС-50М
Автоматический гранатомет станковый – АГС-17
Автоматический гранатомет станковый – АГС-30
Пистолет бесшумный – ПБ
Автоматический пистолет бесшумный – АПБ
Пистолет самозарядный специальный – ПСС
Револьвер специальный ОЦ-38
Винтовка снайперская специальная – ВСС
Автомат специальный – АС
Винтовочный снайперский комплекс – ВСК-94
Бесшумный стрелково-гранатометный комплекс «Канарейка»
Снайперская винтовка – СВ-99

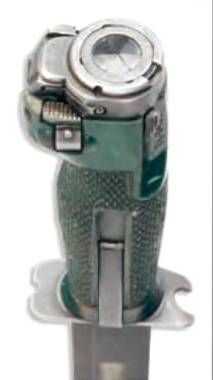

Нож разведчика стреляющий – НРС-2
Специальные подводные пистолеты – СПП-1 и СПП-1М
Автомат подводный специальный – АПС
БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ
Редактор Александр Масловский
Автор-составитель Семен Федосеев
Редактор-консультант Сергей Макаров
Корректор Галина Грошева
Переводчик Иван Фатеев
Фотограф Вячеслав Афонин
Дизайнеры Алексей Сирватко
Валерий Цикунов
Издательский дом «Авангард» и авторский коллектив выражают искреннюю благодарность за помощь в создании книги
Афанасьеву Петру Анатольевичу Гродецкому Владимиру Павловичу Громову Вячеславу Ивановичу Зеленко Виктору Кирилловичу Иванову Владимиру Николаевичу Калашникову Михаилу Тимофеевичу Крючкову Сергею Владимировичу Кутину Николаю Георгиевичу Липсману Давиду Лазоровичу Маркову Николаю Яковлевичу Морозову Андрею Владимировичу Ноздрачеву Александру Васильевичу Пархоменко Валерию Петровичу Средину Геннадию Дмитриевичу Стюхину Владимиру Федоровичу Тменову Александру Владимировичу Трухачеву Вячеславу Леонидовичу Шипунову Аркадию Георгиевичу
Амелину Юрию Геннадьевичу Антипову Владимиру Федоровичу Голикову Виктору Анатольевичу Драгунову Алексею Евгеньевичу Драгунову Михаилу Евгеньевичу Исакову Алексею Петровичу Калашникову Виктору Михайловичу Кокшарову Станиславу Ивановичу Корневу Рудольфу Георгиевичу Лягиной Нине Александровне Махнину Андрею Владимировичу Негруленко Вячеславу Ивановичу Парфеновой Ольге Владимировне Парфенову Николаю Павловичу Перевозчиковой Ольге Владимировне Потапкиной Ирине Ильиничне Спиридонову Валерию Викторовичу Шигапову Рашиду Габдулловичу
При подготовке издания использовались материалы:
•журнал «Военный парад» за 1994-2003 гг., •журнал «Калашников» за 2002-2004 гг., •журнал «Оружие» за 1994-2004 гг.,
•каталоги и проспекты ЦНИИТМ, КБП, ЦКИБ СОО, Ковровского механического завода, Ижевского механического завода, Ижевского машиностроительного завода,
Златоустовского машиностроительного завода, Вятско-Полянского машиностроительного завода «Молот».
Система стрелкового вооружения
Для поражения противника применяются различные огневые средства, но самым массовым остается стрелковое оружие. Оно состоит на вооружении всех родов войск и видов вооруженных сил. Неслучайно «самым главным» оружием последних 50 лет считают автомат Калашникова. Значение «легкого» оружия и носимых средств огневой поддержки особенно велико в локальных войнах, контрпартизанских и антитеррористических операциях, которые стали основным типом военных конфликтов современной эпохи. В таких конфликтах уничтожение рассредоточенной живой силы противника гораздо важнее захвата или уничтожения объектов инфраструктуры, и тут стрелковое оружие незаменимо. Да и в широкомасштабной войне оно становится главным средством поражения при бое в городе, в лесу, в горах, когда возможности других средств ограничены. Такие условия боевые уставы относят обычно к «особым условиям боя», но это вовсе не означает их редкость или исключительность. Напротив, бои в таких условиях все более становятся обычными. Разнообразие и быстрое изменение ситуаций боя, характера целей и задач требуют наличия на вооружении подразделений оружия с различными боевыми свойствами.
Совокупность боевых средств (вооружения и военной техники), которыми оснащены вооруженные силы, образуют систему вооружения. В современных военных конфликтах активно участвует не только армия, но и вооруженные подразделения правоохранительных органов, большую роль играют части и подразделения специального назначения различных силовых структур государства. Стрелковое оружие, состоящее на их вооружении и предназначенное для решения боевых и оперативно-служебных задач, относят к «боевому». Образцы боевого стрелкового оружия России и будут рассмотрены далее.
Все многообразие современного стрелкового оружия можно свести в определенные группы. Для этого существуют различные подходы к его классификации. Одной из них считается классификация по боевым возможностям.
Пистолеты
Пистолеты и револьверы являются оружием непосредственного нападения и защиты на коротких расстояниях – до 50 м. Малая масса и небольшие размеры позволяют постоянно носить оружие при себе и быстро открывать огонь из различных положений. Стрельба ведется преимущественно с одной руки – собственно, это и составляло главное достоинство личного оружия на протяжении всей истории его существования.
Большинство современных боевых пистолетов имеют ударно-спусковые механизмы с самовзводом (двойного действия). Это позволяет значительно быстрее производить первый выстрел, если патрон находится в патроннике. Самозарядные пистолеты используются как табельное оружие старших и высших офицеров, вспомогательное оружие офицеров, рядового и сержантского состава, широко используются подразделениями специального назначения. Наиболее распространены боевые пистолеты калибров 7,62-9 мм с емкостью магазина 8-18 патронов. Личное оружие достаточно консервативно, его образцы остаются на вооружении довольно долго. Из 9-мм пистолетов отметим широко распространившиеся модификации «Браунинг Хай Пауэр», «Беретта» 92СФ (92SF) (американский М9), П1 (Р1) «Вальтер», в некоторых армиях приняты крупнокалиберные (11,43-12,7 мм) образцы вроде американского 11,43-мм М1911А1 «Кольт». Для целей самообороны и решения специальных задач используют также «карманные» пистолеты калибра 5,6-9 мм. Известны, скажем, советский «карманный» 5,45-мм ПСМ, американский 9-мм М11 («ЗИГ-Зауэр» П228 (Р228)). Кстати, и советский 9-мм ПМ можно отнести к малогабаритным.
Револьверы сейчас сняты с вооружения в армиях развитых стран, но остались в полувоенных формированиях и вооруженных силах слаборазвитых государств. В основном же револьверы используются в качестве полицейского и гражданского оружия.
Важным требованием к современному боевому личному оружию стало уменьшение размеров и массы – поскольку для владельца оно обычно является грузом вспомогательным, а не основным, повышение меткости стрельбы и пробивного действия – в связи с широким применением средств индивидуальной бронезащиты. Пример тому – появление российских пистолетных патронов с пулями повышенного пробивного действия типа 7Н25 (9×18 ПБМ) или 7Н31 (9×19 ПБП) при сохранении останавливающего действия.
П истолеты – пулеметы
Пистолеты-пулеметы – это автоматическое оружие, рассчитанное на стрельбу пистолетными патронами. Маломощный патрон позволяет придать оружию сравнительно небольшие размеры и массу, удобство в обращении и высокую подвижность, но при этом ограничивает прицельную дальность, как правило, до 200 м. Стрельба ведется обычно очередями, с рук или с прижатием приклада к плечу. К настоящему времени пистолеты-пулеметы почти вытеснены с «военной службы» автоматами и штурмовыми винтовками, но в некоторых армиях остаются на вооружении танкистов, связистов, десантников. Основные их пользователи – войска специального назначения, поскольку, кроме всего прочего, пистолетный патрон с дозвуковой скоростью пули облегчает пользование глушителями. Пистолеты-пулеметы благодаря сравнительной дешевизне и портативности продолжают широко использоваться в армиях стран с нестабильной внутренней ситуацией. Среди военных образцов наиболее известен израильский пистолет-пулемет «Узи» различных модификаций, хотя большинство специалистов относят его к устаревшим образцам. Пистолеты-пулеметы считаются эффективным полицейским оружием, особенно в антитеррористических операциях. В этой сфере одним из лучших много лет считается германский МП5 (МР5) «Хеклер унд Кох». Новое поколение пистолетов-пулеметов характеризуется стремлением к оптимальному темпу стрельбы (для лучшей управляемости оружия), повышению кучности и точности непрерывной и одиночной стрельбы, использованию магазинов обычной (для большей компактности) или повышенной емкости.
Характерно появление после Второй мировой войны малогабаритных пистолетов-пулеметов – оружия, промежуточного между пистолетами и пистолетами-пулеметами. Ряд их образцов и носится «по-пистолетному» – в кобурах. Они оказались полезны не только солдатам ряда «небоевых» специальностей, но и тем же формированиям специального назначения. Поскольку антитеррористические операции стали неотъемлемой частью современных военных действий, пистолеты-пулеметы нового поколения и далее найдут себе в них применение.
Автоматы
В ходе Второй мировой войны проблему повышения плотности огня в ближнем бою приходилось решать с помощью пистолетов-пулеметов. Но война выявила необходимость оружия, которое бы позволило надежно поражать цели и на средних дальностях. Для этого не подходили ни маломощный пистолетный, ни излишне мощный винтовочный патрон. Проблема решилась созданием патрона промежуточной мощности. На его основе было создано автоматическое ручное оружие со сменным магазином и переменным режимом огня, со временем ставшее основным. В СССР и ряде других стран это оружие стали называть «автоматом», на Западе (вслед за немцами, первыми принявшими такое оружие еще в 1943 г.) – «штурмовой винтовкой». Первые их образцы имели калибр 7,5-7,62 мм. Первоначально различие между автоматом и штурмовой винтовкой было не только в названиях. Если советский автомат АК был создан под промежуточный патрон (впоследствии названный «автоматным»), позволивший сделать оружие достаточно компактным и маневренным для ближнего боя, то в НАТО приняли патрон винтовочной мощности и сравнительно длинноствольные штурмовые винтовки под него. Наиболее распространенными среди них стали бельгийская ФН ФАЛ (FN FAL) и германская Г-3 (G-3). Этим не в последнюю очередь объясняется долгое сохранение на вооружении западных армий пистолетов-пулеметов.
Автоматы и штурмовые винтовки заняли место в центре своеобразного «треугольника» (между винтовкой, пистолетом-пулеметом и ручным пулеметом). При массе 3,5-4,5 кг они имеют сравнительно небольшую длину 800-1100 мм, боевую скорострельность очередями до 100-150 выстрелов в минуту, удобны для действий в различных условиях, надежны.
В 1960-е годы произошло важное изменение – уменьшение калибра оружия. В США приняли на вооружение штурмовую винтовку М16 (М16А1) калибра 5,56 мм, а вскоре малокалиберные винтовки появились и в других странах – израильская «Галил» (Galil), бельгийская ФНЦ (FNC), австрийская Стг-77 (Stg-77), французская ФА MAC (FA MAS). В этом не было ничего неожиданного – В.Г. Федоров намного раньше вывел закономерность уменьшения калибров при переходе на качественно новое оружие с новыми требованиями по баллистике. Автоматный патрон калибра 5,56 мм при некотором уменьшении прицельной дальности позволил увеличить эффективность стрельбы на дальностях до 300-400 м, поскольку более высокоскоростная пуля давала на этих дальностях более пологую (настильную) траекторию, а благодаря облегчению патрона и уменьшению отдачи возросли маневренность оружия и носимый боекомплект. В 1974 г. новая система стрелкового вооружения калибра 5,45 мм поступила на вооружение и в СССР, основой ее стал автомат АК 74. Низкоимпульсные малокалиберные патроны уравняли автоматы и штурмовые винтовки в возможностях.
Поскольку из автомата приходится вести огонь по различным целям, в его боекомплект входят патроны как с обыкновенной пулей со стальным сердечником, так и трассирующие и другие специальные пули. Пуля должна обладать хорошим останавливающим и пробивным действием. Останавливающее действие пули зависит от количества энергии, передаваемой цели при попадании, и характера поражения. Сочетание останавливающего действия пули с пробивным становится особенно важно в настоящее время в связи с широким использованием средств индивидуальной бронезащиты (бронежилеты, каски, щитки). Пули современных автоматов пробивают стальные каски на дальностях до 800 м, бронежилеты 2-3 класса защиты – до 400-500 м.
Для стрельбы ночью используют ночные прицелы, все шире в индивидуальном оружии применяют оптические и коллиматорные прицелы. Для рукопашного боя служит отъемный штык-нож. Для воздушно-десантных войск, действий на машинах и т.п. ряд образцов снабжается складными или выдвижными прикладами. В развитии автоматов и штурмовых винтовок в последние 10-15 лет видно стремление к тому, чтобы боец мог как можно быстрее произвести первый выстрел или перенести огонь на другую цель, с максимальной вероятностью поразить точечную цель первым выстрелом или первой короткой очередью, максимально долго и удобно носить оружие. Это достигается совершенствованием самого оружия (точности и кучности стрельбы, улучшения баланса и эргономики, более удобным расположением переводчика-предохранителя) и прицельных приспособлений, уменьшением его размеров и массы без ущерба для меткости и мощности. В ряде образцов два стандартных режима огня – непрерывный и одиночный – дополнены режимом фиксированной очереди по два-три выстрела для повышения вероятности попадания без перерасхода патронов.
Универсальность автоматов и штурмовых винтовок сделала их наиболее массовым, «тиражным» оружием, используемым во всех родах войск. Таковыми они останутся, по-видимому, еще долго. Современный комплекс индивидуального оружия часто является автоматно-гранатометным, то есть сочетанием «стрелкового» ствола, «артиллерии» в виде подствольного гранатомета с осколочным выстрелом и электронно-оптической системы в виде ночного или комбинированного прицела.
Уменьшение калибра и снижение отдачи патрона потянули за собой и другие изменения. В частности, появилась возможность замены пистолетов-пулеметов на оружие, унифицированное с автоматом или штурмовой винтовкой – появляются малокалиберные карабины и укороченные автоматы вроде советского АКС 74У. Такие автоматы удобны для действий в ограниченном пространстве, а также для солдат небоевых подразделений.
Снайперские винтовки
Винтовки под мощный винтовочный патрон сохранились на вооружении в основном в качестве снайперского оружия. Снайперская винтовка в своем развитии прошла несколько исторических этапов. Поначалу из партии обычных винтовок отбирали экземпляры, дававшие наиболее кучный бой, и прилаживали к ним оптические прицелы. Затем снайперские винтовки стали делать на основе штатных, внося небольшие изменения в конструкцию, но изготавливали их с повышенной точностью, специально для них разрабатывали и прицелы. Современная снайперская винтовка – это специально разработанный комплекс «патрон-оружие-прицел». Оптические прицелы, специальные снайперские патроны, изготовленные с повышенной точностью, улучшенная эргономика существенно повышают ее меткость. Одним из первых таких комплексов снайперского оружия стала советская винтовка СВД со снайперским 7,62-мм патроном и оптическим прицелом ПСО-1.
К главным задачам армейских снайперов относятся поражение малоразмерных целей на дальностях до 600 м, а крупных – до 800 м. К важным целям, по которым должен работать снайпер, относятся командный состав, наблюдатели, связные, снайперы, расчеты группового оружия, экипажи танков противника, средства наблюдения и связи. Кроме того, снайпер может вести на дальности 1000-1200 м беспокоящий огонь, деморализующий противника, ограничивающий его передвижения, препятствующий работам по разминированию и т.п. В настоящее время среди вероятных целей снайпера все более становится защищенных, включая живую силу в средствах индивидуальной бронезащиты.
Среди военных снайперских винтовок можно выделить два типа: винтовки для лучших стрелков (специальной разработки, или «эрзац-снайперские» на основе автомата или ручного пулемета) и более точные винтовки для снайперов-профессионалов.
К вооружению снайпера-профессионала предъявляются особые требования по точности и кучности стрельбы на большие дальности, достаточному пробивному действию пули. Современные армейские нормы предполагают величину отклонения попаданий не более одной угловой минуты, что составляет для различных дальностей стрельбы:
на 1000 м – 29 см,
на 500 м – 14,5 см,
на 300 м – 8,7 см,
на 100 м – 2,9 см.
Для полицейских снайперских винтовок требования выше: если промах армейского снайпера может не иметь роковых последствий, то цена промаха полицейского снайпера – потеря заложника или ранение непричастного к инциденту человека.
Можно выделить два основных подхода к разработке снайперских винтовок.
Первый заключается в сочетании в образце свойств специального целевого оружия с такими общими качествами, как скорострельность, маневренность, возможность использования в ближнем бою (вплоть до рукопашной), надежность. Такие винтовки выполняются обычно самозарядными -именно такие старались создавать в 1950-60-е годы (СВД, М21), однако по меткости они несколько уступают магазинным. Система автоматики усложняет и утяжеляет оружие, увеличивает его размеры, шумность работы, ударные нагрузки, особенно при мощном патроне.
Второй подход основывается на отношении к снайперской винтовке как к узкоспециальному оружию. Поэтому значительная часть современных снайперских винтовок (американские М24 и М40А1, британская Л96А1 (L96A1), германская «Маузер» СР96 (SR96), финская ТРГ-1 (TRG-1)) выполнена по магазинной схеме с использованием конструктивных черт спортивных целевых винтовок.
Поскольку не существует «стандартных» стрелков (люди имеют различия в росте, ширине плеч, длине шеи и рук, размере кистей), во многих винтовках используются регулируемые приклад и упор для щеки. Применение специального целевого оружия в ближнем бою малоэффективно, так что снайпера приходится дополнительно вооружать укороченным автоматом или пистолетом-пулеметом. Снайперская винтовка – профессиональный инструмент, потребность армии в ней на несколько порядков ниже, чем в «линейном» оружии, и потому определенное ее усложнение и удорожание неизбежно. Локальные конфликты, контрпартизанские и контртеррористические операции только увеличили значение боевой работы одиночных снайперов, снайперских пар и целых подразделений снайперов. Характерно, что качественно новая снайперская винтовка вошла в число приоритетных образцов для принятия на вооружение Российской армии.
Ручные пулеметы
Ручные пулеметы, превосходя по боевым возможностям штурмовые винтовки и автоматы, предназначены для уничтожения живой силы на расстояниях, где огонь последних малоэффективен – до 1000 метров. Ручные пулеметы обычно имеют равный калибр с состоящим на вооружении автоматом, отличаясь утяжеленным стволом, большей емкостью магазина или возможностью ленточного питания, стрельбой с опорой на сошку. Это обеспечивает лучшую меткость и более высокую боевую скорострельность – до 150 выстрелов в минуту очередями. Масса ручных пулеметов в полном снаряжении обычно составляет 6-14 кг, а длина близка к длине винтовок. Это позволяет пулеметчикам действовать непосредственно в боевых порядках подразделений. Современные ручные пулеметы заполняют нишу между индивидуальным и групповым оружием. Основной способ стрельбы из ручного пулемета – с опорой на сошку и упором приклада в плечо, но необходима возможность также вести огонь от бедра, в движении.
Главной проблемой ручного пулемета является необходимость сочетать небольшие размеры и массу с более высокой интенсивностью огня, кучностью и запасом патронов, нежели у автомата. Эта проблема имеет несколько вариантов решения. Простой и дешевый заключается в оснащении автомата или штурмовой винтовки сошкой и несколько более емким магазином (израильский пулемет «Галил» АРМ (Galil ARM), германский МГ.36 (MG.36)). Второй вариант предусматривает создание ручного пулемета на основе автомата с установкой более тяжелого ствола и изменением органов управления, как это сделано в советских РПК и РПК 74 или британском Л86А1 (L86A1). В этом случае в звене отделение-взвод вооружение оказывается унифицированным по патрону и системе. Наконец, возможна и разработка самостоятельной конструкции. Пример такого подхода – бельгийский пулемет «Миними», сингапурский «Ултимакс-100».
Станковые и единые пулеметы
Станковые и единые пулеметы позволяют поражать различные огневые средства и живую силу противника, расположенную открыто и за легкими укрытиями, на дальности до 1500 м. Отдача оружия при стрельбе воспринимается установкой (станком), в результате повышается устойчивость и управляемость пулемета. Устойчивость, массивный сменный ствол и значительная емкость патронной ленты обеспечивают возможность ведения прицельного огня длинными очередями. Боевая скорострельность достигает 250-300 выстрелов в минуту.
Устройство станка дает возможность быстро и точно осуществлять перенос огня с одной цели на другую, вести огонь с заранее определенными установками, а также поражать воздушные цели. Понятно, что такое оружие тяжелее ручных пулеметов: масса пулемета на треножном станке составляет 10-20 кг, с колесным станком (оставшимся на некоторых устаревших образцах) – 40 кг и более. Обслуживается станковый пулемет обычно двумя номерами расчета. Смена позиции требует в два-три раза больше времени, чем у ручного пулемета.
Более перспективными оказались так называемые «единые» пулеметы, названные так за качества, объединяющие свойства ручного и станкового пулеметов. В единых пулеметах сохранены огневые возможности станковых, но значительно повышена маневренность за счет легких треножных станков (масса единого пулемета со станком – 12-25 кг) и возможности стрельбы с сошки (масса пулемета на сошке – 7-9 кг). Огонь с сошки ведется на дальности до 800 м. Единые пулеметы обладают широкими возможностями по поражению огневых средств и живой силы противника, низколетящих и зависших воздушных целей.
Поскольку мощность низкоимпульсных автоматных патронов не позволяет вести эффективный огонь далее 600 м, единые пулеметы под винтовочные патроны продолжают удерживать прочные позиции в системе пехотного вооружения. «Единый» характер пулеметов сказывается и в их установке (с некоторыми доработками) на танки, бронемашины, транспортно-десантные вертолеты. К числу лучших единых пулеметов относят советский ПКМ и бельгийский МАГ (MAG).
Предпринимаются попытки разработки единых пулеметов и под низкоимпульсные малокалиберные патроны (например, испанский «Амели» или израильский «Негев»). Такие пулеметы попадают уже в «весовую категорию» ручных. Они, в частности, нашли применение как легкое групповое оружие в десантных и разведывательно-диверсионных подразделениях. В некоторых армиях единые пулеметы используются вместо ручных. Ряд специалистов заявляет, что в ближайшей перспективе возможно «выпадение» ручного пулемета из системы вооружения благодаря повышению кучности стрельбы автоматов, с одной стороны, и облегчению единых пулеметов, с другой. Но пока ручные пулеметы сохраняют свое значение и свои позиции. Из различных схем полевых станков очевидную победу одержали легкие треножные станки с переменной высотой линии огня и механизмами наведения по горизонтали и вертикали, причем требование зенитной стрельбы не считается обязательным – в ряде армий для стрельбы из пулеметов по воздушным целям предпочитают специальные установки.
Значительно расширяют возможности пулеметов современные прицелы – оптические, коллиматорные, ночные, комбинированные. Оптические и коллиматорные прицелы становятся все более обычными для пулеметов.
Снижение массы единых пулеметов, а также повышение меткости их стрельбы с сошки остается важным направлением их совершенствования. Нужно помнить, что расчету, кроме пулемета и боекомплекта, приходится переносить автоматно-гранатометный комплекс, ручные и реактивные гранаты.
Крупнокалиберные пулеметы
Крупнокалиберные пулеметы призваны поражать воздушные и легкобронированные наземные цели. Калибр 12,7-15 мм позволяет иметь в боекомплекте мощный патрон с бронебойными, броне-бойно-зажигательными и другими пулями. Это обеспечивает поражение наземных целей с толщиной брони 15-20 мм на дальностях до 800 м, а огневых средств, живой силы и воздушных целей – до 2000 м. Боевая скорострельность крупнокалиберных пулеметов при стрельбе по наземным целям составляет до 100 выстрелов в минуту очередями.
Крупнокалиберные пулеметы существенно дополняют систему огня во всех видах боя. Зенитные крупнокалиберные пулеметы нашли широкое применение как средство противовоздушной обороны подразделений. Для тех же целей такие пулеметы устанавливаются на танки, бронетранспортеры, боевые машины пехоты. Таким образом, крупнокалиберные пулеметы – это наиболее мощный тип стрелкового оружия для поражения наземных и воздушных целей, но притом и наименее подвижный. Тем не менее интерес к ним не снижается. Это связано с дальностью стрельбы крупнокалиберных пулеметов, позволяющей вести борьбу с важными целями (снайперы, пулеметчики в укрытии, расчеты огневых средств) и средствами воздушного нападения.
Наиболее распространенными в мире остаются два старых образца 12,7-мм пулеметов – советский ДШКМ и американский М2ХБ (М2НВ) «Браунинг» (под менее мощный патрон). Подвижность крупнокалиберных пулеметов ограничена их значительной массой и размерами. Пулеметы ставятся на универсальные или специальные (наземные или зенитные) полевые станки. С универсальным станком масса пулеметов может составлять 140-160 кг, с легким наземным – 40-55 кг. Но появление значительно облегченных крупнокалиберных пулеметов – российские НСВ-12,7 и «КОРД», сингапурский
КИС МГ50 (CIS MG50) – приблизило их подвижность и возможности маскировки к единым пулеметам на станке. Стоит заметить, что уже не первый год делаются и другие попытки – замены крупнокалиберных пулеметов легкими автоматическими пушками калибра 20-30 мм. Однако разработка достаточно легких (с учетом веса самого оружия, установки и боекомплекта) и мобильных образцов вызывает серьезные трудности. Пока такие пушки нашли себе применение как вооружение легких армейских автомобилей, легких вертолетов.
Гранатометы*
Для прицельной стрельбы осколочными гранатами в 1960-е годы стали применять 40-мм нарезные ручные гранатометы, дальность стрельбы которых перекрывала промежуток между дальностью броска ручной гранаты и минимальной дальностью стрельбы батальонных минометов. Такие гранатометы – однозарядные (вроде германского ХК1 (НК1) или польского Вз.83 (Wz.83) «Паллад-Д») или револьверного типа (вроде российского 6Г30) – применяются и поныне. Однако с 1970-х годов началось применение более удачных подствольных гранатометов, крепящихся на автомат (американский М203, советские ГП-25 и ГП-30). Подствольные гранатометы имеют дальность стрельбы до 400 м и большую, чем у винтовочных гранат, кучность, позволяют постоянно иметь готовую к немедленному выстрелу гранату. Стрельба может вестись по навесной траектории, так что вместе с гранатометом на оружие крепится специальный прицел. Кроме осколочных, к оружию подобного типа разработаны выстрелы и другого назначения (кумулятивно-осколочные, фугасные, дымовые, газовые, картечные).
Автоматические станковые гранатометы заслужили признание в качестве мощного огневого средства. При калибре 30-40 мм они способны вести непрерывный навесной огонь осколочными или специальными (дымовыми, осветительными) гранатами на дальности от 100 до 1700 м и тем оказывать огневую поддержку подразделениям, накрывать участки местности огнем, прикрывать фланги подразделений, ставить заградительный огонь. При этом их подвижность аналогична станковым пулеметам – иногда их ставят на одинаковые станки. Особенно эффективны автоматические гранатометы на закрытой местности и против укрытого противника, что с успехом продемонстрировал советский АГС-17 «Пламя» в Афганистане. Для поддержки действий подразделений в разных видах боя хорошие результаты дает взаимодействие автоматических гранатометов с едиными и крупнокалиберными пулеметами и автоматическими пушками БМП и БТР. Используются автоматические гранатометы и как вооружение боевых машин. Скажем, американский Мк19 (Мк19) устанавливают на треножный станок, на автомобили, БТР, а советским АГ-17 вооружали боевые машины десанта и вертолеты. Это групповое оружие стало, по сути, возрождением легких «пехотных орудий», оно способно заменить легкие 50-60-мм минометы. Делались попытки создания и ручных автоматических гранатометов вроде опытного советского 30-мм АГБ.
Назад к карточке книги «БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ»itexts.net
Боевое стрелковое оружие России — КиберПедия
Книга: Боевое стрелковое оружие России
БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ
Редактор Александр Масловский
Автор-составитель Семен Федосеев
Редактор-консультант Сергей Макаров
Корректор Галина Грошева
Переводчик Иван Фатеев
Фотограф Вячеслав Афонин
Дизайнеры Алексей Сирватко
Валерий Цикунов
Издательский дом «Авангард» и авторский коллектив выражают искреннюю благодарность за помощь в создании книги
Афанасьеву Петру Анатольевичу Гродецкому Владимиру Павловичу Громову Вячеславу Ивановичу Зеленко Виктору Кирилловичу Иванову Владимиру Николаевичу Калашникову Михаилу Тимофеевичу Крючкову Сергею Владимировичу Кутину Николаю Георгиевичу Липсману Давиду Лазоровичу Маркову Николаю Яковлевичу Морозову Андрею Владимировичу Ноздрачеву Александру Васильевичу Пархоменко Валерию Петровичу Средину Геннадию Дмитриевичу Стюхину Владимиру Федоровичу Тменову Александру Владимировичу Трухачеву Вячеславу Леонидовичу Шипунову Аркадию Георгиевичу
Амелину Юрию Геннадьевичу Антипову Владимиру Федоровичу Голикову Виктору Анатольевичу Драгунову Алексею Евгеньевичу Драгунову Михаилу Евгеньевичу Исакову Алексею Петровичу Калашникову Виктору Михайловичу Кокшарову Станиславу Ивановичу Корневу Рудольфу Георгиевичу Лягиной Нине Александровне Махнину Андрею Владимировичу Негруленко Вячеславу Ивановичу Парфеновой Ольге Владимировне Парфенову Николаю Павловичу Перевозчиковой Ольге Владимировне Потапкиной Ирине Ильиничне Спиридонову Валерию Викторовичу Шигапову Рашиду Габдулловичу
При подготовке издания использовались материалы:
•журнал «Военный парад» за 1994-2003 гг., •журнал «Калашников» за 2002-2004 гг., •журнал «Оружие» за 1994-2004 гг.,
•каталоги и проспекты ЦНИИТМ, КБП, ЦКИБ СОО, Ковровского механического завода, Ижевского механического завода, Ижевского машиностроительного завода,
Златоустовского машиностроительного завода, Вятско-Полянского машиностроительного завода «Молот».
Пистолеты
Пистолеты и револьверы являются оружием непосредственного нападения и защиты на коротких расстояниях — до 50 м. Малая масса и небольшие размеры позволяют постоянно носить оружие при себе и быстро открывать огонь из различных положений. Стрельба ведется преимущественно с одной руки — собственно, это и составляло главное достоинство личного оружия на протяжении всей истории его существования.
Большинство современных боевых пистолетов имеют ударно-спусковые механизмы с самовзводом (двойного действия). Это позволяет значительно быстрее производить первый выстрел, если патрон находится в патроннике. Самозарядные пистолеты используются как табельное оружие старших и высших офицеров, вспомогательное оружие офицеров, рядового и сержантского состава, широко используются подразделениями специального назначения. Наиболее распространены боевые пистолеты калибров 7,62-9 мм с емкостью магазина 8-18 патронов. Личное оружие достаточно консервативно, его образцы остаются на вооружении довольно долго. Из 9-мм пистолетов отметим широко распространившиеся модификации «Браунинг Хай Пауэр», «Беретта» 92СФ (92SF) (американский М9), П1 (Р1) «Вальтер», в некоторых армиях приняты крупнокалиберные (11,43-12,7 мм) образцы вроде американского 11,43-мм М1911А1 «Кольт». Для целей самообороны и решения специальных задач используют также «карманные» пистолеты калибра 5,6-9 мм. Известны, скажем, советский «карманный» 5,45-мм ПСМ, американский 9-мм М11 («ЗИГ-Зауэр» П228 (Р228)). Кстати, и советский 9-мм ПМ можно отнести к малогабаритным.
Револьверы сейчас сняты с вооружения в армиях развитых стран, но остались в полувоенных формированиях и вооруженных силах слаборазвитых государств. В основном же револьверы используются в качестве полицейского и гражданского оружия.
Важным требованием к современному боевому личному оружию стало уменьшение размеров и массы — поскольку для владельца оно обычно является грузом вспомогательным, а не основным, повышение меткости стрельбы и пробивного действия — в связи с широким применением средств индивидуальной бронезащиты. Пример тому — появление российских пистолетных патронов с пулями повышенного пробивного действия типа 7Н25 (9×18 ПБМ) или 7Н31 (9×19 ПБП) при сохранении останавливающего действия.
П истолеты — пулеметы
Пистолеты-пулеметы — это автоматическое оружие, рассчитанное на стрельбу пистолетными патронами. Маломощный патрон позволяет придать оружию сравнительно небольшие размеры и массу, удобство в обращении и высокую подвижность, но при этом ограничивает прицельную дальность, как правило, до 200 м. Стрельба ведется обычно очередями, с рук или с прижатием приклада к плечу. К настоящему времени пистолеты-пулеметы почти вытеснены с «военной службы» автоматами и штурмовыми винтовками, но в некоторых армиях остаются на вооружении танкистов, связистов, десантников. Основные их пользователи — войска специального назначения, поскольку, кроме всего прочего, пистолетный патрон с дозвуковой скоростью пули облегчает пользование глушителями. Пистолеты-пулеметы благодаря сравнительной дешевизне и портативности продолжают широко использоваться в армиях стран с нестабильной внутренней ситуацией. Среди военных образцов наиболее известен израильский пистолет-пулемет «Узи» различных модификаций, хотя большинство специалистов относят его к устаревшим образцам. Пистолеты-пулеметы считаются эффективным полицейским оружием, особенно в антитеррористических операциях. В этой сфере одним из лучших много лет считается германский МП5 (МР5) «Хеклер унд Кох». Новое поколение пистолетов-пулеметов характеризуется стремлением к оптимальному темпу стрельбы (для лучшей управляемости оружия), повышению кучности и точности непрерывной и одиночной стрельбы, использованию магазинов обычной (для большей компактности) или повышенной емкости.
Характерно появление после Второй мировой войны малогабаритных пистолетов-пулеметов — оружия, промежуточного между пистолетами и пистолетами-пулеметами. Ряд их образцов и носится «по-пистолетному» — в кобурах. Они оказались полезны не только солдатам ряда «небоевых» специальностей, но и тем же формированиям специального назначения. Поскольку антитеррористические операции стали неотъемлемой частью современных военных действий, пистолеты-пулеметы нового поколения и далее найдут себе в них применение.
Автоматы
В ходе Второй мировой войны проблему повышения плотности огня в ближнем бою приходилось решать с помощью пистолетов-пулеметов. Но война выявила необходимость оружия, которое бы позволило надежно поражать цели и на средних дальностях. Для этого не подходили ни маломощный пистолетный, ни излишне мощный винтовочный патрон. Проблема решилась созданием патрона промежуточной мощности. На его основе было создано автоматическое ручное оружие со сменным магазином и переменным режимом огня, со временем ставшее основным. В СССР и ряде других стран это оружие стали называть «автоматом», на Западе (вслед за немцами, первыми принявшими такое оружие еще в 1943 г.) — «штурмовой винтовкой». Первые их образцы имели калибр 7,5-7,62 мм. Первоначально различие между автоматом и штурмовой винтовкой было не только в названиях. Если советский автомат АК был создан под промежуточный патрон (впоследствии названный «автоматным»), позволивший сделать оружие достаточно компактным и маневренным для ближнего боя, то в НАТО приняли патрон винтовочной мощности и сравнительно длинноствольные штурмовые винтовки под него. Наиболее распространенными среди них стали бельгийская ФН ФАЛ (FN FAL) и германская Г-3 (G-3). Этим не в последнюю очередь объясняется долгое сохранение на вооружении западных армий пистолетов-пулеметов.
Автоматы и штурмовые винтовки заняли место в центре своеобразного «треугольника» (между винтовкой, пистолетом-пулеметом и ручным пулеметом). При массе 3,5-4,5 кг они имеют сравнительно небольшую длину 800-1100 мм, боевую скорострельность очередями до 100-150 выстрелов в минуту, удобны для действий в различных условиях, надежны.
В 1960-е годы произошло важное изменение — уменьшение калибра оружия. В США приняли на вооружение штурмовую винтовку М16 (М16А1) калибра 5,56 мм, а вскоре малокалиберные винтовки появились и в других странах — израильская «Галил» (Galil), бельгийская ФНЦ (FNC), австрийская Стг-77 (Stg-77), французская ФА MAC (FA MAS). В этом не было ничего неожиданного — В.Г. Федоров намного раньше вывел закономерность уменьшения калибров при переходе на качественно новое оружие с новыми требованиями по баллистике. Автоматный патрон калибра 5,56 мм при некотором уменьшении прицельной дальности позволил увеличить эффективность стрельбы на дальностях до 300-400 м, поскольку более высокоскоростная пуля давала на этих дальностях более пологую (настильную) траекторию, а благодаря облегчению патрона и уменьшению отдачи возросли маневренность оружия и носимый боекомплект. В 1974 г. новая система стрелкового вооружения калибра 5,45 мм поступила на вооружение и в СССР, основой ее стал автомат АК 74. Низкоимпульсные малокалиберные патроны уравняли автоматы и штурмовые винтовки в возможностях.
Поскольку из автомата приходится вести огонь по различным целям, в его боекомплект входят патроны как с обыкновенной пулей со стальным сердечником, так и трассирующие и другие специальные пули. Пуля должна обладать хорошим останавливающим и пробивным действием. Останавливающее действие пули зависит от количества энергии, передаваемой цели при попадании, и характера поражения. Сочетание останавливающего действия пули с пробивным становится особенно важно в настоящее время в связи с широким использованием средств индивидуальной бронезащиты (бронежилеты, каски, щитки). Пули современных автоматов пробивают стальные каски на дальностях до 800 м, бронежилеты 2-3 класса защиты — до 400-500 м.
Для стрельбы ночью используют ночные прицелы, все шире в индивидуальном оружии применяют оптические и коллиматорные прицелы. Для рукопашного боя служит отъемный штык-нож. Для воздушно-десантных войск, действий на машинах и т.п. ряд образцов снабжается складными или выдвижными прикладами. В развитии автоматов и штурмовых винтовок в последние 10-15 лет видно стремление к тому, чтобы боец мог как можно быстрее произвести первый выстрел или перенести огонь на другую цель, с максимальной вероятностью поразить точечную цель первым выстрелом или первой короткой очередью, максимально долго и удобно носить оружие. Это достигается совершенствованием самого оружия (точности и кучности стрельбы, улучшения баланса и эргономики, более удобным расположением переводчика-предохранителя) и прицельных приспособлений, уменьшением его размеров и массы без ущерба для меткости и мощности. В ряде образцов два стандартных режима огня — непрерывный и одиночный — дополнены режимом фиксированной очереди по два-три выстрела для повышения вероятности попадания без перерасхода патронов.
Универсальность автоматов и штурмовых винтовок сделала их наиболее массовым, «тиражным» оружием, используемым во всех родах войск. Таковыми они останутся, по-видимому, еще долго. Современный комплекс индивидуального оружия часто является автоматно-гранатометным, то есть сочетанием «стрелкового» ствола, «артиллерии» в виде подствольного гранатомета с осколочным выстрелом и электронно-оптической системы в виде ночного или комбинированного прицела.
Уменьшение калибра и снижение отдачи патрона потянули за собой и другие изменения. В частности, появилась возможность замены пистолетов-пулеметов на оружие, унифицированное с автоматом или штурмовой винтовкой — появляются малокалиберные карабины и укороченные автоматы вроде советского АКС 74У. Такие автоматы удобны для действий в ограниченном пространстве, а также для солдат небоевых подразделений.
Снайперские винтовки
Винтовки под мощный винтовочный патрон сохранились на вооружении в основном в качестве снайперского оружия. Снайперская винтовка в своем развитии прошла несколько исторических этапов. Поначалу из партии обычных винтовок отбирали экземпляры, дававшие наиболее кучный бой, и прилаживали к ним оптические прицелы. Затем снайперские винтовки стали делать на основе штатных, внося небольшие изменения в конструкцию, но изготавливали их с повышенной точностью, специально для них разрабатывали и прицелы. Современная снайперская винтовка — это специально разработанный комплекс «патрон-оружие-прицел». Оптические прицелы, специальные снайперские патроны, изготовленные с повышенной точностью, улучшенная эргономика существенно повышают ее меткость. Одним из первых таких комплексов снайперского оружия стала советская винтовка СВД со снайперским 7,62-мм патроном и оптическим прицелом ПСО-1.
К главным задачам армейских снайперов относятся поражение малоразмерных целей на дальностях до 600 м, а крупных — до 800 м. К важным целям, по которым должен работать снайпер, относятся командный состав, наблюдатели, связные, снайперы, расчеты группового оружия, экипажи танков противника, средства наблюдения и связи. Кроме того, снайпер может вести на дальности 1000-1200 м беспокоящий огонь, деморализующий противника, ограничивающий его передвижения, препятствующий работам по разминированию и т.п. В настоящее время среди вероятных целей снайпера все более становится защищенных, включая живую силу в средствах индивидуальной бронезащиты.
Среди военных снайперских винтовок можно выделить два типа: винтовки для лучших стрелков (специальной разработки, или «эрзац-снайперские» на основе автомата или ручного пулемета) и более точные винтовки для снайперов-профессионалов.
К вооружению снайпера-профессионала предъявляются особые требования по точности и кучности стрельбы на большие дальности, достаточному пробивному действию пули. Современные армейские нормы предполагают величину отклонения попаданий не более одной угловой минуты, что составляет для различных дальностей стрельбы:
на 1000 м — 29 см,
на 500 м — 14,5 см,
на 300 м — 8,7 см,
на 100 м — 2,9 см.
Для полицейских снайперских винтовок требования выше: если промах армейского снайпера может не иметь роковых последствий, то цена промаха полицейского снайпера — потеря заложника или ранение непричастного к инциденту человека.
Можно выделить два основных подхода к разработке снайперских винтовок.
Первый заключается в сочетании в образце свойств специального целевого оружия с такими общими качествами, как скорострельность, маневренность, возможность использования в ближнем бою (вплоть до рукопашной), надежность. Такие винтовки выполняются обычно самозарядными -именно такие старались создавать в 1950-60-е годы (СВД, М21), однако по меткости они несколько уступают магазинным. Система автоматики усложняет и утяжеляет оружие, увеличивает его размеры, шумность работы, ударные нагрузки, особенно при мощном патроне.
Второй подход основывается на отношении к снайперской винтовке как к узкоспециальному оружию. Поэтому значительная часть современных снайперских винтовок (американские М24 и М40А1, британская Л96А1 (L96A1), германская «Маузер» СР96 (SR96), финская ТРГ-1 (TRG-1)) выполнена по магазинной схеме с использованием конструктивных черт спортивных целевых винтовок.
Поскольку не существует «стандартных» стрелков (люди имеют различия в росте, ширине плеч, длине шеи и рук, размере кистей), во многих винтовках используются регулируемые приклад и упор для щеки. Применение специального целевого оружия в ближнем бою малоэффективно, так что снайпера приходится дополнительно вооружать укороченным автоматом или пистолетом-пулеметом. Снайперская винтовка — профессиональный инструмент, потребность армии в ней на несколько порядков ниже, чем в «линейном» оружии, и потому определенное ее усложнение и удорожание неизбежно. Локальные конфликты, контрпартизанские и контртеррористические операции только увеличили значение боевой работы одиночных снайперов, снайперских пар и целых подразделений снайперов. Характерно, что качественно новая снайперская винтовка вошла в число приоритетных образцов для принятия на вооружение Российской армии.
Ручные пулеметы
Ручные пулеметы, превосходя по боевым возможностям штурмовые винтовки и автоматы, предназначены для уничтожения живой силы на расстояниях, где огонь последних малоэффективен — до 1000 метров. Ручные пулеметы обычно имеют равный калибр с состоящим на вооружении автоматом, отличаясь утяжеленным стволом, большей емкостью магазина или возможностью ленточного питания, стрельбой с опорой на сошку. Это обеспечивает лучшую меткость и более высокую боевую скорострельность — до 150 выстрелов в минуту очередями. Масса ручных пулеметов в полном снаряжении обычно составляет 6-14 кг, а длина близка к длине винтовок. Это позволяет пулеметчикам действовать непосредственно в боевых порядках подразделений. Современные ручные пулеметы заполняют нишу между индивидуальным и групповым оружием. Основной способ стрельбы из ручного пулемета — с опорой на сошку и упором приклада в плечо, но необходима возможность также вести огонь от бедра, в движении.
Главной проблемой ручного пулемета является необходимость сочетать небольшие размеры и массу с более высокой интенсивностью огня, кучностью и запасом патронов, нежели у автомата. Эта проблема имеет несколько вариантов решения. Простой и дешевый заключается в оснащении автомата или штурмовой винтовки сошкой и несколько более емким магазином (израильский пулемет «Галил» АРМ (Galil ARM), германский МГ.36 (MG.36)). Второй вариант предусматривает создание ручного пулемета на основе автомата с установкой более тяжелого ствола и изменением органов управления, как это сделано в советских РПК и РПК 74 или британском Л86А1 (L86A1). В этом случае в звене отделение-взвод вооружение оказывается унифицированным по патрону и системе. Наконец, возможна и разработка самостоятельной конструкции. Пример такого подхода — бельгийский пулемет «Миними», сингапурский «Ултимакс-100».
Станковые и единые пулеметы
Станковые и единые пулеметы позволяют поражать различные огневые средства и живую силу противника, расположенную открыто и за легкими укрытиями, на дальности до 1500 м. Отдача оружия при стрельбе воспринимается установкой (станком), в результате повышается устойчивость и управляемость пулемета. Устойчивость, массивный сменный ствол и значительная емкость патронной ленты обеспечивают возможность ведения прицельного огня длинными очередями. Боевая скорострельность достигает 250-300 выстрелов в минуту.
Устройство станка дает возможность быстро и точно осуществлять перенос огня с одной цели на другую, вести огонь с заранее определенными установками, а также поражать воздушные цели. Понятно, что такое оружие тяжелее ручных пулеметов: масса пулемета на треножном станке составляет 10-20 кг, с колесным станком (оставшимся на некоторых устаревших образцах) — 40 кг и более. Обслуживается станковый пулемет обычно двумя номерами расчета. Смена позиции требует в два-три раза больше времени, чем у ручного пулемета.
Более перспективными оказались так называемые «единые» пулеметы, названные так за качества, объединяющие свойства ручного и станкового пулеметов. В единых пулеметах сохранены огневые возможности станковых, но значительно повышена маневренность за счет легких треножных станков (масса единого пулемета со станком — 12-25 кг) и возможности стрельбы с сошки (масса пулемета на сошке — 7-9 кг). Огонь с сошки ведется на дальности до 800 м. Единые пулеметы обладают широкими возможностями по поражению огневых средств и живой силы противника, низколетящих и зависших воздушных целей.
Поскольку мощность низкоимпульсных автоматных патронов не позволяет вести эффективный огонь далее 600 м, единые пулеметы под винтовочные патроны продолжают удерживать прочные позиции в системе пехотного вооружения. «Единый» характер пулеметов сказывается и в их установке (с некоторыми доработками) на танки, бронемашины, транспортно-десантные вертолеты. К числу лучших единых пулеметов относят советский ПКМ и бельгийский МАГ (MAG).
Предпринимаются попытки разработки единых пулеметов и под низкоимпульсные малокалиберные патроны (например, испанский «Амели» или израильский «Негев»). Такие пулеметы попадают уже в «весовую категорию» ручных. Они, в частности, нашли применение как легкое групповое оружие в десантных и разведывательно-диверсионных подразделениях. В некоторых армиях единые пулеметы используются вместо ручных. Ряд специалистов заявляет, что в ближайшей перспективе возможно «выпадение» ручного пулемета из системы вооружения благодаря повышению кучности стрельбы автоматов, с одной стороны, и облегчению единых пулеметов, с другой. Но пока ручные пулеметы сохраняют свое значение и свои позиции. Из различных схем полевых станков очевидную победу одержали легкие треножные станки с переменной высотой линии огня и механизмами наведения по горизонтали и вертикали, причем требование зенитной стрельбы не считается обязательным — в ряде армий для стрельбы из пулеметов по воздушным целям предпочитают специальные установки.
Значительно расширяют возможности пулеметов современные прицелы — оптические, коллиматорные, ночные, комбинированные. Оптические и коллиматорные прицелы становятся все более обычными для пулеметов.
Снижение массы единых пулеметов, а также повышение меткости их стрельбы с сошки остается важным направлением их совершенствования. Нужно помнить, что расчету, кроме пулемета и боекомплекта, приходится переносить автоматно-гранатометный комплекс, ручные и реактивные гранаты.
Крупнокалиберные пулеметы
Крупнокалиберные пулеметы призваны поражать воздушные и легкобронированные наземные цели. Калибр 12,7-15 мм позволяет иметь в боекомплекте мощный патрон с бронебойными, броне-бойно-зажигательными и другими пулями. Это обеспечивает поражение наземных целей с толщиной брони 15-20 мм на дальностях до 800 м, а огневых средств, живой силы и воздушных целей — до 2000 м. Боевая скорострельность крупнокалиберных пулеметов при стрельбе по наземным целям составляет до 100 выстрелов в минуту очередями.
Крупнокалиберные пулеметы существенно дополняют систему огня во всех видах боя. Зенитные крупнокалиберные пулеметы нашли широкое применение как средство противовоздушной обороны подразделений. Для тех же целей такие пулеметы устанавливаются на танки, бронетранспортеры, боевые машины пехоты. Таким образом, крупнокалиберные пулеметы — это наиболее мощный тип стрелкового оружия для поражения наземных и воздушных целей, но притом и наименее подвижный. Тем не менее интерес к ним не снижается. Это связано с дальностью стрельбы крупнокалиберных пулеметов, позволяющей вести борьбу с важными целями (снайперы, пулеметчики в укрытии, расчеты огневых средств) и средствами воздушного нападения.
Наиболее распространенными в мире остаются два старых образца 12,7-мм пулеметов — советский ДШКМ и американский М2ХБ (М2НВ) «Браунинг» (под менее мощный патрон). Подвижность крупнокалиберных пулеметов ограничена их значительной массой и размерами. Пулеметы ставятся на универсальные или специальные (наземные или зенитные) полевые станки. С универсальным станком масса пулеметов может составлять 140-160 кг, с легким наземным — 40-55 кг. Но появление значительно облегченных крупнокалиберных пулеметов — российские НСВ-12,7 и «КОРД», сингапурский
КИС МГ50 (CIS MG50) — приблизило их подвижность и возможности маскировки к единым пулеметам на станке. Стоит заметить, что уже не первый год делаются и другие попытки — замены крупнокалиберных пулеметов легкими автоматическими пушками калибра 20-30 мм. Однако разработка достаточно легких (с учетом веса самого оружия, установки и боекомплекта) и мобильных образцов вызывает серьезные трудности. Пока такие пушки нашли себе применение как вооружение легких армейских автомобилей, легких вертолетов.
Гранатометы*
Для прицельной стрельбы осколочными гранатами в 1960-е годы стали применять 40-мм нарезные ручные гранатометы, дальность стрельбы которых перекрывала промежуток между дальностью броска ручной гранаты и минимальной дальностью стрельбы батальонных минометов. Такие гранатометы — однозарядные (вроде германского ХК1 (НК1) или польского Вз.83 (Wz.83) «Паллад-Д») или револьверного типа (вроде российского 6Г30) — применяются и поныне. Однако с 1970-х годов началось применение более удачных подствольных гранатометов, крепящихся на автомат (американский М203, советские ГП-25 и ГП-30). Подствольные гранатометы имеют дальность стрельбы до 400 м и большую, чем у винтовочных гранат, кучность, позволяют постоянно иметь готовую к немедленному выстрелу гранату. Стрельба может вестись по навесной траектории, так что вместе с гранатометом на оружие крепится специальный прицел. Кроме осколочных, к оружию подобного типа разработаны выстрелы и другого назначения (кумулятивно-осколочные, фугасные, дымовые, газовые, картечные).
Автоматические станковые гранатометы заслужили признание в качестве мощного огневого средства. При калибре 30-40 мм они способны вести непрерывный навесной огонь осколочными или специальными (дымовыми, осветительными) гранатами на дальности от 100 до 1700 м и тем оказывать огневую поддержку подразделениям, накрывать участки местности огнем, прикрывать фланги подразделений, ставить заградительный огонь. При этом их подвижность аналогична станковым пулеметам — иногда их ставят на одинаковые станки. Особенно эффективны автоматические гранатометы на закрытой местности и против укрытого противника, что с успехом продемонстрировал советский АГС-17 «Пламя» в Афганистане. Для поддержки действий подразделений в разных видах боя хорошие результаты дает взаимодействие автоматических гранатометов с едиными и крупнокалиберными пулеметами и автоматическими пушками БМП и БТР. Используются автоматические гранатометы и как вооружение боевых машин. Скажем, американский Мк19 (Мк19) устанавливают на треножный станок, на автомобили, БТР, а советским АГ-17 вооружали боевые машины десанта и вертолеты. Это групповое оружие стало, по сути, возрождением легких «пехотных орудий», оно способно заменить легкие 50-60-мм минометы. Делались попытки создания и ручных автоматических гранатометов вроде опытного советского 30-мм АГБ.
Нередко используются и средства, относящиеся к компетенции других родов войск. Например, реактивные пехотные огнеметы, комплекты минирования и разминирования.
Пистолет Макарова — ПМ
Пистолет Ярыгина — ПЯ
Пистолет-пулемет ПП-93
Пистолет-пулемет ПП-93 с откинутым прикладом и магазинами на 20 и на 30 патронов
Пистолет-пулемет ПП-93 со сложенным прикладом и магазином на 20 патронов
Пистолет-пулемет ПП-90М1
Пистолет-пулемет АЕК-918
Пистолет-пулемет АЕК-918 с откинутым и со сложенным прикладом
Автомат АКМ
Автомат АКМС с откинутым прикладом
Патроны 7,62×39 в обойме
Автомат АКМН с ПБС-1
Автомат АКМСН со сложенным прикладом и с ночным прицелом НСПУ
7,62-мм модернизированный автомат Калашникова (АКМ, индекс 6П1) был принят на вооружение в апреле 1959 г.
Автоматика действует за счет отвода пороховых газов. Запирание канала ствола — поворотом затвора с двумя боевыми выступами. При отпирании происходит предварительный поворот и страгивание гильзы, облегчающее ее извлечение из патронника. Инерция затворной рамы позволила сократить длину хода подвижной системы, «вывешенное» положение подвижных деталей обеспечило работу даже при сильной запыленности.
Ударно-спусковой механизм — куркового типа с замедлителем курка. Единая деталь играет роли переводчика и флажкового предохранителя, запирающего спусковой крючок и шептало и перекрывающего паз для прохода рукоятки заряжания.
Прицел секторный. Приклад, цевье и ствольная накладка — из фанерной плиты или пластмассы.
Модификация АКМС (6П4) имеет складной металлический приклад. Модели АКМН и АКМСН на левой стороне ствольной коробки имеют планку для установки ночных прицелов.
На дульную часть ствола АКМ крепится компенсатор, вместо него может крепиться прибор беззвучной и беспламенной стрельбы ПБС-1.
Магазин — с шахматным расположением патронов, из легкого сплава или пластмассовый.
Исключительно высокая надежность и простота обращения создали автомату Калашникова отменную репутацию, обеспечили долгую жизнь и высокую популярность. АК и АКМ состоят на вооружении армий более чем 55 стран (всего же используются в более чем 100 странах). В полутора десятках стран производились и производятся собственные образцы АК и АКМ.
Автомат Никонова — АН 94
Укороченный автомат 9А-91
Снайперская винтовка СВ-98
Единый пулемет АЕК-999
Пистолет бесшумный — ПБ
Револьвер специальный ОЦ-38
Автомат специальный — АС
Книга: Боевое стрелковое оружие России
cyberpedia.su
Боевое стрелковое оружие России — стр 4
К «скрытому применению» можно отнести и так называемое «оружие непрямой наводки», а точнее — оружие для стрельбы из-за укрытия, позволяющее стрелку вести прицельный огонь, находясь полностью в укрытии. Речь не идет о дистанционно управляемом вооружении танков, бронемашин или летательных аппаратов. Мы говорим здесь именно о «ручном» оружии — специфичность самой задачи позволяет отнести такое оружие к разряду специального назначения. Наиболее специфично криво-ствольное оружие. Очевидно, что при выполнении, в принципе, типовых огневых задач, применение такого оружия будет для противника скрытым, ибо стреляющий находится вне видимости, а обнаружить только дульную часть ствола чрезвычайно затруднительно.
2. Снайперские винтовки особо высокой точности стрельбы. В отличие от армейских (универсальных) снайперских винтовок они предназначены для уничтожения противника на больших дальностях стрельбы (до 1500 метров) либо на меньших дальностях, но гарантированно с первого выстрела. Отличаются прецизионным изготовлением (часто — индивидуальным), использованием специально подобранных боеприпасов и мощной оптики. Как правило, такие винтовки требуют от стреляющего высокой квалификации и осторожности в обращении, поскольку требования высокой точности и кучности стрельбы заставляют уменьшать усилие спуска, вводить ряд «тонких» дополнительных устройств.
3. Крупнокалиберное нарезное оружие. Поступившие на вооружение в некоторых армиях в последние два десятилетия крупнокалиберные длинноствольные винтовки до сих пор вызывают разночтения в их классификации. Одни источники относят их к снайперскому оружию, другие выделяют в особый класс. Правильнее кажется разделение такого оружия по кругу огневых задач, решаемых с его помощью. Преимущественно это уничтожение огневых и транспортных средств, военной техники (в том числе легкобронированной), элементов инфраструктуры на средних и больших дальностях стрельбы (600-1600 метров). И только во вторую очередь — снайперские задачи по уничтожению живой силы на больших дальностях. Появившиеся в последние годы некоторые короткоствольные образцы крупнокалиберного оружия (кое-где даже называемые «карабинами») вовсе не предназначены для решения снайперских задач и приспособлены для ближнего боя с той же задачей — поражение легко-защищенной материальной части и живой силы в средствах индивидуальной бронезащиты.
4. Вооружение боевых пловцов. Мы не имеем здесь в виду оружие, предназначенное для борьбы на «воздухе», которое лишь доставляется под водой. Речь идет об оружии для подводной стрельбы.
В силу особенностей среды применения оно требует специальных подходов к разработке и боеприпасов, и самого оружия. Мы намеренно избежали общего термина «подводное оружие», дабы отделить образцы специального назначения от ружей для подводной охоты.
5. Оружие скрытого монтажа. Иначе его еще именуют «маскированным», понимая под этим оружие, имитирующее по внешней форме другие предметы или сделанное специально для монтажа в таких предметах. Замаскировать клинок, пружинное, огнестрельное или пневматическое метательное устройство под безобидный с виду и не слишком примечательный предмет, который вполне привычно смотрится в повседневной жизни (часть одежды, аксессуары, ручная кладь, инструмент и т.п.) — значит получить преимущество внезапности. К «маскированному» оружию можно отнести также образцы, рассчитанные на скрытое ношение и внезапное применение, вроде складных пистолетов-пулеметов или «кейсов-автоматов». Сюда же можно отнести и некоторые образцы «комбинированного» оружия. Наиболее характерный пример — боевой нож с замаскированным стреляющим приспособлением.
6. Портативные средства поддержки — специальные гранатометы (реактивные, безоткатные, активные) и минометы. Это особо облегченные и уменьшенные образцы, рассчитанные на применение подразделениями специального назначения, «бесшумные» гранатометы и минометы, а также проти-водиверсионные средства.
7. «Штурмовое» портативное оружие, предназначенное для создания высокой плотности огня и достижения высокого поражающего действия в ближнем бою. Оно находится на стыке линейного боевого оружия и оружия специального назначения.
Далее будут рассмотрены отдельные образцы и системы стрелкового оружия специального назначения, нашедшие применение в вооруженных силах России.
Оружие специального назначения — инструмент профессионала и соответственно рассчитывается на определенный уровень подготовки владельца. Оно чрезвычайно разнообразно по типам поражающих элементов, устройству и способам применения.
Оружие специального назначения — например, «бесшумное» — может создаваться на основе имеющихся образцов боевого или гражданского и спортивного оружия и штатных боеприпасов. Созданные заново комплексы «патрон-оружие» позволяют наиболее полно согласовать параметры оружия с его задачами. При этом, правда, не соблюдаются требования унификации и повышается цена оружия, но сравнительно небольшие объемы производства и важность решаемых задач заставляют поступиться стоимостью.
У каждого образца, принятого на вооружение, есть свой конструктор, которому обычно принадлежит идея и большая часть конструктивных решений. Разработкой и доводкой занимается коллектив специалистов — конструкторов, технологов, отладчиков, испытателей. Современное же оружие обычно создается даже не одной фирмой, а группой фирм или организаций. При обилии выпускаемых образцов оружия в мире существует не так уж много оружейных фирм, имеющих высокоточное производство и опытный коллектив конструкторов, способный комплексно решать свои задачи. К числу ведущих среди таких фирм относятся такие российские предприятия, как «КБ Приборостроения» (г. Тула), «Тульский оружейный завод», ЦНИИТОЧМАШ (г. Климовск Московской области), «Ижевский механический завод», «Ижевский машиностроительный завод», ковровский «Завод им. В.А. Дегтярева», «Ковровский механический завод», машиностроительный завод «Молот» (г. Вятские Поляны), кировский завод «Маяк» и другие.
Пистолет самозарядный малогабаритный — ПСМ
Тактико-технические характеристики
Калибр…5,45 мм
Патрон…5,45×18 МПЦ
Масса оружия без патронов…0,46 кг
Длина оружия…155 мм
Длина ствола…85 мм
Начальная скорость пули…315 м/с
Боевая скорострельность…30 выстр./мин
Прицельная дальность…50 м
Емкость магазина…8 патронов
Пистолет ПСМ с металлическими щечками рукоятки
Пистолет ПСМ с увеличенными пластмассовыми щечками рукоятки
Неполная разборка пистолета ПСМ и патроны 5,45×18 МПЦ
Пистолет создан в ЦКИБ СОО (г. Тула) конструкторской группой в составе Т.И. Лашнева, А.А. Симарина и Л.Л. Куликова под патрон 5,45×18 МПЦ, разработанный в ЦНИИТОЧМАШ (г. Климовск) А.Д. Денисовой. Новый пистолетный комплекс для оперативных служб МВД и КГБ, а также для высшего комсостава был принят на вооружение в 1972 г. Его производство поставил Ижевский механический завод.
Пуля 5,45-мм патрона на дальности 8 м пробивает до 40-45 слоев полиамидной ткани кевлар или СВМ. По убойному действию пуля ПСМ в силу своей малой массы заметно уступает ПМ.
Автоматика ПСМ действует за счет отдачи свободного затвора. Ударный механизм — курковый, с открытым курком и винтовой боевой пружиной. Спусковой механизм допускает ведение одиночного огня как с предварительным взведением курка, так и самовзводом. Расположение флажка, выступающего над тыльной частью затвора, позволяет выключать предохранитель и взводить курок одним движением большого пальца стреляющей руки или ладони другой руки. Курок имеет предохранительный взвод. Предохранитель флажкового типа блокирует шептало и спусковой крючок в переднем положении, одновременно спуская курок с боевого взвода и блокируя ударник от воздействия курка.
Модернизированный вариант ПСМ отличают увеличенные по длине и несколько уширенные пластмассовые щечки рукоятки, делающие удержание пистолета заметно удобнее.
Экспортный вариант пистолета производится под обозначением ИЖ-75.
Малогабаритный самозарядный пистолет ОЦ-21 «Малыш»
Тактико-технические характеристики
Модель…ОЦ-21/ОЦ-21С
Калибр…9/9 мм
Патрон…9×18 ПМ/9х17 «курц»
Масса оружия без патронов… 0,565/0,55 кг
Длина оружия…126 мм
Начальная скорость пули… 275 м/с
Прицельная дальность…15 м
Емкость магазина…5 патронов
Пистолет ОЦ-21 «Малыш», патроны 9×18 ПМ
Пистолет ОЦ-21 с извлеченным магазином
profilib.org
Боевое стрелковое оружие России — стр 24

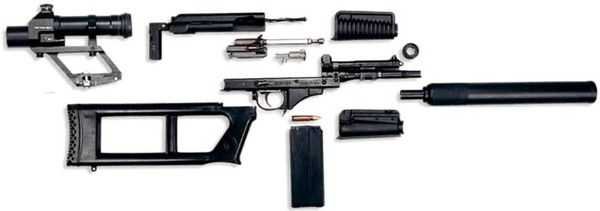

Неполная разборка винтовки ВСК-94, рядом прицел ПКС-07
В 1995 г. тульское КБ Приборостроения в рамках семейства на основе своего автомата 9А-91 создало «бесшумную» 9-мм автоматическую снайперскую винтовку ВСК-94 с прицельной дальностью до 400 м. С ней можно использовать патроны типа СП.5, СП.6, при необходимости — более дешевый ПАБ-9 с пулей, пробивающей 8-мм стальную пластину на дальности 100 м.
ВСК-94, как и 9А-91, имеет газовый двигатель автоматики, запирание поворотом затвора, курковый ударно-спусковой механизм с флажковым переводчиком-предохранителем, складную рукоятку затворной рамы. Флажок переводчика-предохранителя отличается почти неслышным (по сравнению с АКМ или СВД) щелчком. Переделка в снайперскую винтовку сопровождалась установкой съемного глушителя, отъемного рамочного пластмассового приклада с резиновым амортизатором, выполненного заодно с пистолетной рукояткой. Штатная планка на ствольной коробке допускает крепление прицелов, также созданных в КБП — 7-кратного дневного ПКС-07, ночного (оба — с прицельной маркой в виде красной точки). Механический прицел рассчитан на дальности 100,200, 300 и 400 м.
Глушитель (ПБС) — без сменных элементов. ВСК-94 может использоваться в ближнем бою и как автомат.
Подобно ВСС винтовка ВСК-94 легко разбирается для переноски в специальном кейсе. Сборка винтовки занимает около одной минуты.
Бесшумный стрелково-гранатометный комплекс «Канарейка»
Бесшумный стрелково- гранатометный комплекс «Канарейка»
Бесшумный стрелково-гранатометный комплекс «Тишина»
Тактико-технические характеристики
АКСБ 74У с гранатометом БС-1
Калибр… 5,45/30 мм
Патрон…5,45×39
Масса без патронов и без гранаты…5,43 кг
Длина с откинутым прикладом… 900 мм
Прицельная дальность стрельбы… 400 м (пулей),
400 м (гранатой)
Начальная скорость гранаты…105 м/с
Емкость магазина автомата…20 или 30 патронов
Емкость магазина гранатомета…8 специальных патронов
Комплекс «Канарейка» в разборе — автомат АКСБ 74У с прибором ПБС-4, патроном УС74У, гранатомет БС-1 с гранатой, метательным патроном и магазином
В этом компактном комплексе, выполненном на основе АКС 74У, сочетаются не только два типа снарядов (пуля и граната), но и два основных принципа снижения уровня звука выстрела — расширение пороховых газов и их отсечка.
Укороченный автомат (модификация АКСБ 74У) доработан для крепления 30-мм бесшумного подствольного гранатомета БС-1 (ранее использовался в комплексе «Тишина» — с автоматом АКМ с ПБС-1).
Граната вкладывается в ствол гранатомета (действующего по схеме с отсечкой газов) с дульной части и выталкивается поршнем, приводимым в действие специальным метательным патроном на основе гильзы патрона 7,62x53R. Магазин на 8 метательных патронов размещается в рукоятке гранатомета, подача патронов производится вручную с помощью продольно скользящего затвора. Кумулятивная граната обеспечивает пробитие стальной брони толщиной 15 мм и необходимое за-броневое действие. Масса гранатомета —
1,7 кг. Складной рамочный прицел гранатомета крепится на основание прицела автомата (рассчитанного на стрельбу пулей УС с дозвуковой начальной скоростью). Для смягчения отдачи на затыльник приклада надевается амортизатор.
На ствол автомата крепится прибор беззвучной и беспламенной стрельбы ПБС-4, отличающийся небольшой массой, а отсутствие в его конструкции резинового обтюратора допускает стрельбу как патронами УС, так и обычными патронами.
Снайперская винтовка — СВ-99
Тактико-технические характеристики
Калибр…5,6 мм
Патрон…22 LR
Масса оружия без патронов и прицела…3,75 кг
Длина с прикладом и глушителем… 980 мм
Длина с рукояткой и глушителем… 720 мм
Длина ствола… 350 мм
Прицельная дальность…до 100 м
Емкость магазина…5 патронов
Снайперская винтовка СВ-99 с прибором ПБС
Снайперская винтовка СВ-99 со взаимозаменяемыми прикладом и пистолетной рукояткой, сошка сложена
Для ювелирной работы на небольших дальностях — до 50-70 м — ижевские оружейники предложили винтовку СВ-99 под 5,6-мм патрон кольцевого воспламенения типа.22LR, созданную В.Ф. Суслопаровым на основе биатлонной БИ-7-2 («Биатлон-7-2») и охотничьего карабина «Соболь». В комплект входит съемный ПБС (глушитель) — 5,6-мм патрон хорошо подходит для создания как высокоточного оружия малых дальностей, так и для «бесшумного» оружия.
Ствол изготавливается холодной ковкой, имеет 6 нарезов и не хромирован. Продольно скользящий затвор прямого движения с кривошипно-шатунным механизмом запирания позволяет быстро перезаряжать оружие коротким движением руки. Кроме повышения боевой скорострельности это еще и снижает шумность работы затвора.
УСМ снабжен предохранителем. Усилие спуска регулируется от 0,5 до 1,0 кгс. Питание — из сменного коробчатого магазина на 5 патронов, не выступающего из ложи, возможно комплектование магазином на 10 патронов.
Оптический прицел крепится сверху ствольной коробки на «ласточкин хвост». Может использоваться прицел ПО 4×34 или ПО 6×42.
Ложа — ореховая, с регулируемыми по вертикали и горизонтали затылком и «щекой» (регулировка длины приклада — до 20 мм). На металлическую направляющую в цевье могут ставиться регулируемая сошка или упор для кисти. В нижней части приклада установлена кассета для двух запасных 5-местных магазинов.
Поскольку требования к винтовке предполагали возможность работы в тесном помещении, приклад выполнили съемным, вместо него может ставиться деревянная пистолетная рукоятка. Винтовка весьма прикладиста и обладает хорошей кучностью — на дальности 100 м винтовка с установленным глушителем способна укладывать попадания группы из 10 выстрелов в круг диаметром 4-4,4 см, на 50 м (с глушителем) — 1,5 см.
Нож разведчика стреляющий — НРС-2
Нож разведчика стреляющий НРС-2 и его ножны с отведенным рычагом
Нож разведчика стреляющий НРС-2 с извлеченным стреляющим приспособлением, патрон СП.4
Нож разведчика стреляющий НРС-2 с установленным стреляющим приспособлением
Нож НРС-2 в ножнах с оснасткой для крепления
Принятый на вооружение Советской Армии НРС («нож разведчика стреляющий», индекс 6П25) был создан в Туле Р.Д. Хлыниным и внешне похож на обычный нож HP (6П25У). Сам нож — прежде всего рабочий инструмент, а потом оружие. Стреляющее приспособление монтируется в полости рукоятки ножа. В рукоятку помещается извлекаемый стволик с 7,62-мм специальным патроном СП.З. Устраняется пламя и звук выстрела, опасность ожога руки стреляющего пороховыми газами.
В ноже НРС-2, принятом в 1986 г. вместе с «нестреляющим» НР-2, использован 7,62-мм патрон СП.4 (см. пистолет ПСС) с большим пробивным и останавливающим действием пули, к тому же менее склонной к рикошетам. Разработкой НРС-2 занимались ГА. Са-вищев, И.Ф. Шедлось и В.Я. Овчинников. Клинок НРС-2 несколько усовершенствован по сравнению с НРС. Собранный в рукоятке ударно-спусковой механизм имеет рычаг-взводитель, флажковый предохранитель и спусковой рычаг (кнопку).
Выступы на ограничителе служат для извлечения стрелянной гильзы. В комплект входит оснастка для крепления ножа на поясе, руке или бедре. Для выстрела нож разворачивается рукояткой вперед, для прицеливания служит прорезь на ограничителе ножа и мушка на головке рукоятки. Хотя прицельная дальность установлена в 25 м, эффективная стрельба возможна на очень малые дальности. Выстрел производится с вытянутой руки, но демонстрировать стрельбу из НРС предпочитают с обеих рук. Боевая скорострельность и НРС, и НРС-2 — 2 выстрела в минуту.
profilib.org
Боевое стрелковое оружие России — стр 1
БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ
Издательский дом «Авангард» и авторский коллектив выражают искреннюю благодарность за помощь в создании книги Афанасьеву Петру Анатольевичу, Гродецкому Владимиру Павловичу, Громову Вячеславу Ивановичу, Зеленко Виктору Кирилловичу, Иванову Владимиру Николаевичу, Калашникову Михаилу Тимофеевичу, Крючкову Сергею Владимировичу, Кутину Николаю Георгиевичу, Липсману Давиду Лазоровичу, Маркову Николаю Яковлевичу, Морозову Андрею Владимировичу, Ноздрачеву Александру Васильевичу, Пархоменко Валерию Петровичу, Средину Геннадию Дмитриевичу, Стюхину Владимиру Федоровичу, Тменову Александру Владимировичу, Трухачеву Вячеславу Леонидовичу, Шипунову Аркадию Георгиевичу, Амелину Юрию Геннадьевичу, Антипову Владимиру Федоровичу, Голикову Виктору Анатольевичу, Драгунову Алексею Евгеньевичу, Драгунову Михаилу Евгеньевичу, Исакову Алексею Петровичу, Калашникову Виктору Михайловичу, Кокшарову Станиславу Ивановичу, Корневу Рудольфу Георгиевичу, Лягиной Нине Александровне, Махнину Андрею Владимировичу, Негруленко Вячеславу Ивановичу, Парфеновой Ольге Владимировне, Парфенову Николаю Павловичу, Перевозчиковой Ольге Владимировне, Потапкиной Ирине Ильиничне, Спиридонову Валерию Викторовичу, Шигапову Рашиду Габдулловичу.
При подготовке издания использовались материалы: журнал «Военный парад» за 1994-2003 гг., журнал «Калашников» за 2002-2004 гг., журнал «Оружие» за 1994-2004 гг., каталоги и проспекты ЦНИИТМ, КБП, ЦКИБ СОО, Ковровского механического завода, Ижевского механического завода, Ижевского машиностроительного завода, Златоустовского машиностроительного завода, Вятско-Полянского машиностроительного завода «Молот».
Система стрелкового вооружения
Для поражения противника применяются различные огневые средства, но самым массовым остается стрелковое оружие. Оно состоит на вооружении всех родов войск и видов вооруженных сил. Неслучайно «самым главным» оружием последних 50 лет считают автомат Калашникова. Значение «легкого» оружия и носимых средств огневой поддержки особенно велико в локальных войнах, контрпартизанских и антитеррористических операциях, которые стали основным типом военных конфликтов современной эпохи. В таких конфликтах уничтожение рассредоточенной живой силы противника гораздо важнее захвата или уничтожения объектов инфраструктуры, и тут стрелковое оружие незаменимо. Да и в широкомасштабной войне оно становится главным средством поражения при бое в городе, в лесу, в горах, когда возможности других средств ограничены. Такие условия боевые уставы относят обычно к «особым условиям боя», но это вовсе не означает их редкость или исключительность. Напротив, бои в таких условиях все более становятся обычными. Разнообразие и быстрое изменение ситуаций боя, характера целей и задач требуют наличия на вооружении подразделений оружия с различными боевыми свойствами.
Совокупность боевых средств (вооружения и военной техники), которыми оснащены вооруженные силы, образуют систему вооружения. В современных военных конфликтах активно участвует не только армия, но и вооруженные подразделения правоохранительных органов, большую роль играют части и подразделения специального назначения различных силовых структур государства. Стрелковое оружие, состоящее на их вооружении и предназначенное для решения боевых и оперативно-служебных задач, относят к «боевому». Образцы боевого стрелкового оружия России и будут рассмотрены далее.
Все многообразие современного стрелкового оружия можно свести в определенные группы. Для этого существуют различные подходы к его классификации. Одной из них считается классификация по боевым возможностям.
Пистолеты
Пистолеты и револьверы являются оружием непосредственного нападения и защиты на коротких расстояниях — до 50 м. Малая масса и небольшие размеры позволяют постоянно носить оружие при себе и быстро открывать огонь из различных положений. Стрельба ведется преимущественно с одной руки — собственно, это и составляло главное достоинство личного оружия на протяжении всей истории его существования.
Большинство современных боевых пистолетов имеют ударно-спусковые механизмы с самовзводом (двойного действия). Это позволяет значительно быстрее производить первый выстрел, если патрон находится в патроннике. Самозарядные пистолеты используются как табельное оружие старших и высших офицеров, вспомогательное оружие офицеров, рядового и сержантского состава, широко используются подразделениями специального назначения. Наиболее распространены боевые пистолеты калибров 7,62-9 мм с емкостью магазина 8-18 патронов. Личное оружие достаточно консервативно, его образцы остаются на вооружении довольно долго. Из 9-мм пистолетов отметим широко распространившиеся модификации «Браунинг Хай Пауэр», «Беретта» 92СФ (92SF) (американский М9), П1 (Р1) «Вальтер», в некоторых армиях приняты крупнокалиберные (11,43-12,7 мм) образцы вроде американского 11,43-мм М1911А1 «Кольт». Для целей самообороны и решения специальных задач используют также «карманные» пистолеты калибра 5,6-9 мм. Известны, скажем, советский «карманный» 5,45-мм ПСМ, американский 9-мм М11 («ЗИГ-Зауэр» П228 (Р228)). Кстати, и советский 9-мм ПМ можно отнести к малогабаритным.
Револьверы сейчас сняты с вооружения в армиях развитых стран, но остались в полувоенных формированиях и вооруженных силах слаборазвитых государств. В основном же револьверы используются в качестве полицейского и гражданского оружия.
Важным требованием к современному боевому личному оружию стало уменьшение размеров и массы — поскольку для владельца оно обычно является грузом вспомогательным, а не основным, повышение меткости стрельбы и пробивного действия — в связи с широким применением средств индивидуальной бронезащиты. Пример тому — появление российских пистолетных патронов с пулями повышенного пробивного действия типа 7Н25 (9×18 ПБМ) или 7Н31 (9×19 ПБП) при сохранении останавливающего действия.
Пистолеты-пулеметы
Пистолеты-пулеметы — это автоматическое оружие, рассчитанное на стрельбу пистолетными патронами. Маломощный патрон позволяет придать оружию сравнительно небольшие размеры и массу, удобство в обращении и высокую подвижность, но при этом ограничивает прицельную дальность, как правило, до 200 м. Стрельба ведется обычно очередями, с рук или с прижатием приклада к плечу. К настоящему времени пистолеты-пулеметы почти вытеснены с «военной службы» автоматами и штурмовыми винтовками, но в некоторых армиях остаются на вооружении танкистов, связистов, десантников. Основные их пользователи — войска специального назначения, поскольку, кроме всего прочего, пистолетный патрон с дозвуковой скоростью пули облегчает пользование глушителями. Пистолеты-пулеметы благодаря сравнительной дешевизне и портативности продолжают широко использоваться в армиях стран с нестабильной внутренней ситуацией. Среди военных образцов наиболее известен израильский пистолет-пулемет «Узи» различных модификаций, хотя большинство специалистов относят его к устаревшим образцам. Пистолеты-пулеметы считаются эффективным полицейским оружием, особенно в антитеррористических операциях. В этой сфере одним из лучших много лет считается германский МП5 (МР5) «Хеклер унд Кох». Новое поколение пистолетов-пулеметов характеризуется стремлением к оптимальному темпу стрельбы (для лучшей управляемости оружия), повышению кучности и точности непрерывной и одиночной стрельбы, использованию магазинов обычной (для большей компактности) или повышенной емкости.
Характерно появление после Второй мировой войны малогабаритных пистолетов-пулеметов — оружия, промежуточного между пистолетами и пистолетами-пулеметами. Ряд их образцов и носится «по-пистолетному» — в кобурах. Они оказались полезны не только солдатам ряда «небоевых» специальностей, но и тем же формированиям специального назначения. Поскольку антитеррористические операции стали неотъемлемой частью современных военных действий, пистолеты-пулеметы нового поколения и далее найдут себе в них применение.
Автоматы
В ходе Второй мировой войны проблему повышения плотности огня в ближнем бою приходилось решать с помощью пистолетов-пулеметов. Но война выявила необходимость оружия, которое бы позволило надежно поражать цели и на средних дальностях. Для этого не подходили ни маломощный пистолетный, ни излишне мощный винтовочный патрон. Проблема решилась созданием патрона промежуточной мощности. На его основе было создано автоматическое ручное оружие со сменным магазином и переменным режимом огня, со временем ставшее основным. В СССР и ряде других стран это оружие стали называть «автоматом», на Западе (вслед за немцами, первыми принявшими такое оружие еще в 1943 г.) — «штурмовой винтовкой». Первые их образцы имели калибр 7,5-7,62 мм. Первоначально различие между автоматом и штурмовой винтовкой было не только в названиях. Если советский автомат АК был создан под промежуточный патрон (впоследствии названный «автоматным»), позволивший сделать оружие достаточно компактным и маневренным для ближнего боя, то в НАТО приняли патрон винтовочной мощности и сравнительно длинноствольные штурмовые винтовки под него. Наиболее распространенными среди них стали бельгийская ФН ФАЛ (FN FAL) и германская Г-3 (G-3). Этим не в последнюю очередь объясняется долгое сохранение на вооружении западных армий пистолетов-пулеметов.
Автоматы и штурмовые винтовки заняли место в центре своеобразного «треугольника» (между винтовкой, пистолетом-пулеметом и ручным пулеметом). При массе 3,5-4,5 кг они имеют сравнительно небольшую длину 800-1100 мм, боевую скорострельность очередями до 100-150 выстрелов в минуту, удобны для действий в различных условиях, надежны.
profilib.org
Боевое стрелковое оружие России — стр 6
Патроны 7Н31, 7Н21 и 9×19 «люгер»
В январе 2000 г. на государственные испытания поступил пистолет ГШ-18, разработанный в тульском КБ Приборостроения В.П. Грязевым и А.Г Шипуновым под патрон 9×19. В 2003 г. ГШ-18 принят в качестве армейского пистолета.
Стремление снизить себестоимость и массу проявилось в применении штамповки, свертки и сварки при изготовлении металлических деталей и литой пластмассовой рамке с металлическим вкладышем. Автоматика пистолета действует за счет отдачи ствола с коротким ходом. Запирание канала ствола составным затвором-кожухом осуществляется за счет поворота ствола — выступы ствола сцепляются с втулкой затвора-кожуха. Зуб извле-кателя заводится в проточку гильзы принудительно при запирании канала ствола.
Ударно-спусковой механизм — ударни-кового типа с частичным взведением ударника после наката затвора. Для довзведе-ния и спуска необходимо полное нажатие на спусковой крючок. Задняя часть ударника служит указателем взведения. Есть автоматический предохранитель на спусковом крючке, выключаемый в начале спуска.
Магазин — двухрядный, без перестроения патронов в верхней части в один ряд. Кнопочная защелка магазина может быть смонтирована с обеих сторон. Патрон 7Н31 типа 9×19 с пулей массой 4,2 г с бронебойным сердечником дает повышение пробивного действия при достаточном останавливающем, что особенно важно в условиях широкого применения средств индивидуальной бронезащиты. На дальности 20 м пуля пробивает 8-мм стальной лист. ГШ-18 может стрелять и другими патронами типа 9×19. ГШ-18 имеет отличное сочетание мощности с малой массой и размерами, «обтекаемостью» форм, быстротой открытия огня.
Автоматический пистолет Стечкина — АПС
Пистолет АПС
Пистолет АПС
с кобурой-прикладом
Тактико-технические характеристики
Калибр…9 мм
Патрон…9×18 ПМ
Масса оружия без патронов…1,02 кг
Масса с кобурой-прикладом…1,78 кг
Длина оружия… 225 мм
Длина с кобурой-при кладом… 540 мм
Длина ствола…140 мм
Начальная скорость пули… 340 м/с
Боевая скорострельность… 40/90 выстр./мин
Прицельная дальность… 200 м
Емкость магазина…20 патронов
Пистолет ОЦ-33 «Пернач» с примкнутым прикладом и магазинами на 18 и 27 патрона
Пистолет ОЦ-33 «Пернач»
Пистолет 0Ц-23 «Дротик», емкость магазина 24 патрона
В 1951 г. одновременно с ПМ на вооружение поступил 9-мм автоматический пистолет, созданный И.Я. Стеч-киным в ЦКБ-14. Производством АПС занимался Вятско-Полянский машиностроительный завод «Молот».
Автоматика действует за счет отдачи свободного затвора. Ударный механизм -с открытым курком, винтовой боевой пружиной. Курок имеет боевой и предохранительный взводы. В рукоятке смонтирован механизм замедления темпа стрельбы, позволивший повысить устойчивость оружия при стрельбе очередями.
Флажковый предохранитель служит также переводчиком режимов огня. Флажок имеет три положения — предохранитель, одиночный огонь и непрерывный огонь. Предохранитель запирает ударник и курок, сцепляет затвор с рамкой. Спуск -с предупреждением. Возможна стрельба самовзводом. Магазин на 20 патронов, с шахматным их расположением, не выступает за пределы рукоятки.
Секторный прицел рассчитан на дальности 25, 50, 100 и 200 м. Радиус рассеивания на дальности 50 м составляет 5 см, на дальности 200 м — 22 см. Для переноски пистолета служит жесткая деревянная или пластмассовая кобура-приклад, примыкаемая при ведении огня очередями.
В первой половине 1990-х годов в ЦКИБ СОО группа И.Я. Стечкин — А.В. Бальцер -А.В. Зинченко разработала новые автоматические пистолеты 5,45-мм ОЦ-23 «Дротик» и 9-мм ОЦ-33 «Пернач», оставшиеся, впрочем, опытными.
Самозарядный пистолет Сердюкова — СПС
Тактико-технические характеристики СПС
Калибр…9 мм
Патрон…9×21
Масса оружия без патронов…0,9 кг
Длина оружия… 200 мм
Длина ствола…120 мм
Начальная скорость пули…410 (7Н29) м/с
Боевая скорострельность…36 в./мин
Прицельная дальность…100 м
Емкость магазина…18 патронов

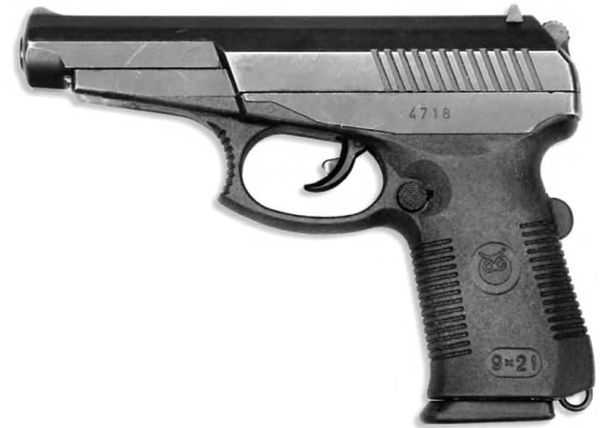

Пистолет СПС и патроны 9×21 СП.10 (7Н29)
Неполная разборка пистолета СПС
Создание этого пистолета началось в рамках работ над армейским пистолетом по теме «Грач» и прошло несколько этапов. А.Б. Юрьевым и И.П. Касьяновым был разработан патрон РГ052 (9×21), под него в ЦНИИТОЧМАШ (г. Климовск) П.И. Сердюков и И.В. Беляев к 1993 г. отработали пистолет РГ055, известный также как «Гюрза». В 1996 г. появился доработанный СР.1 «Вектор» с патроном СП.10 (7Н21). Наконец, в 2003 г. Российская армия приняла на вооружение СПС («самозарядный пистолет Сердюкова», 6П53) и новые патроны: 7Н28 с малорикошетирующей пулей массой 7,9 г, 7Н29 с бронебойной пулей массой 6,7 г, 7БТЗ с бронебойно-трассирующей пулей массой 7,2 г. Пуля патрона 7Н29 надежно поражает цели в средствах индивидуальной бронезащиты, в автомобилях, на дальности 40 м пробивает 5-мм стальной лист.
Автоматика пистолета действует на основе отдачи ствола с коротким ходом, запирание канала ствола — с помощью вертикально качающегося замыкателя. Ударно-спусковой механизм — курковый, с витой боевой пружиной, смонтированной в полости курка. Возможен выстрел с предварительным взведением курка или самовзводом. Есть два автоматических предохранителя. Первый — в виде клавиши позади рукоятки — выключается при полном охвате рукоятки ладонью. Второй представляет собой рычажок на спусковом крючке и выключается в начале спуска.
Рамка — пластмассовая с металлическими вставками. Форма спусковой скобы рассчитана на стрельбу с двух рук. Прицельные приспособления снабжены белыми вставками. Магазин — двухрядный. Для ускорения перезаряжания пружина подавателя выталкивает магазин при нажатии на кнопку защелки, а останов затвора автоматически выключается при установке снаряженного магазина.
Пистолет Ярыгина — ПЯ
Тактико-технические характеристики
Калибр…9 мм
Патрон… 9×19 «люгер», 7Н21
Масса оружия без патронов…0,95 кг
Длина оружия…196 мм
Длина ствола…112,5мм
Начальная
скорость пули… 335 («люгер»), 465 (7Н21) м/с
Боевая скорострельность…15-20 выстр./мин
Прицельная дальность…50 м
Емкость магазина…17 патронов

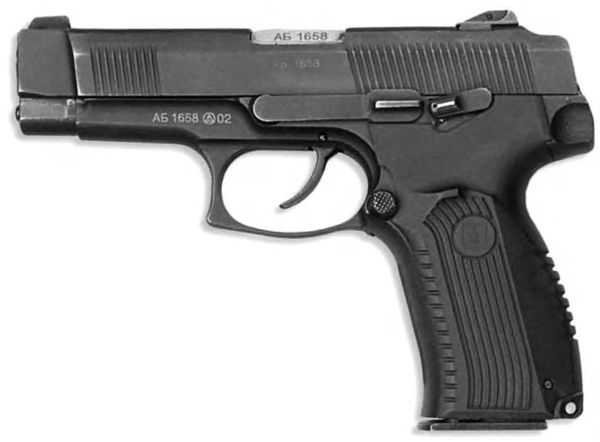

Пистолет ПЯ
и патроны 9×19 «люгер» и 7Н21

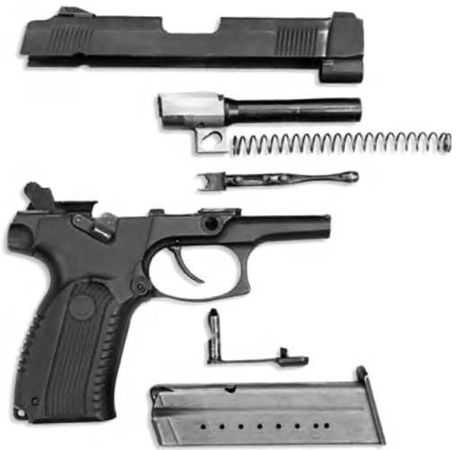

Неполная разборка пистолета ПЯ
В 1993 г. в условия конкурса по теме «Грач» включили использование отечественного патрона 7Н21 типа 9×19 с пулей массой 5,1-5,4 г повышенной пробиваемости — на дальности Юм пуля способна пробить 7-мм стальную пластину, с 35 м — 5-мм.
Вперед вышли опытные образцы Ижевского механического завода и ЦН И ИТОН МАШ. Они в 1995 г. дошли до войсковых испытаний. В 2003 г. ижевский образец В.А. Ярыгина был принят на вооружение под обозначением ПЯ («пистолет Ярыгина», индекс 6П35).
Автоматика ПЯ работает по схеме отдачи ствола с коротким ходом, запирание канала ствола производится перекосом ствола в экстракционное окно затвора за счет взаимодействия фигурного паза нижнего прилива ствола с осью замыкателя ствола. Ствол выполнен методом холодной ковки, рамка — стальная.
УСМ — с полускрытым курком, винтовой боевой пружиной и с режимом самовзвода. Двусторонний флажковый неавтоматический предохранитель блокирует шептало, спусковой крючок, курок и затвор. Выбрасыватель служит также указателем наличия патрона в патроннике. Прицельные приспособления могут снабжаться белыми вставками для стрельбы в сумерки. Радиус рассеивания на дальности 25 м — 13 см.
Магазин — двухрядный, со стальным корпусом, кнопочная защелка магазина расположена слева, но может быть перемонтирована на правую сторону рамки. При нажатии на защелку магазин выбрасывается вниз. Пистолет может стрелять патронами повышенной пробиваемости 7Н21, а также стандартными патронами 9×19 «люгер» («парабеллум»).
Имеется и модификация пистолета 6П35-02 с пластмассовой рамкой, схожая с пистолетом «Викинг».
profilib.org
