Боеприпасы и ручные гранаты – осколочные боеприпасы второй мировой войны, масса РГД, для чего применяются, меры безопасности

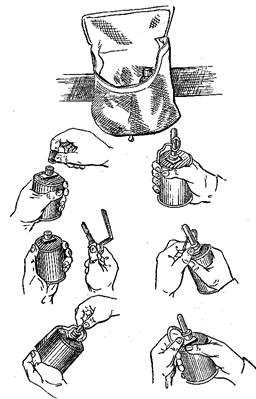

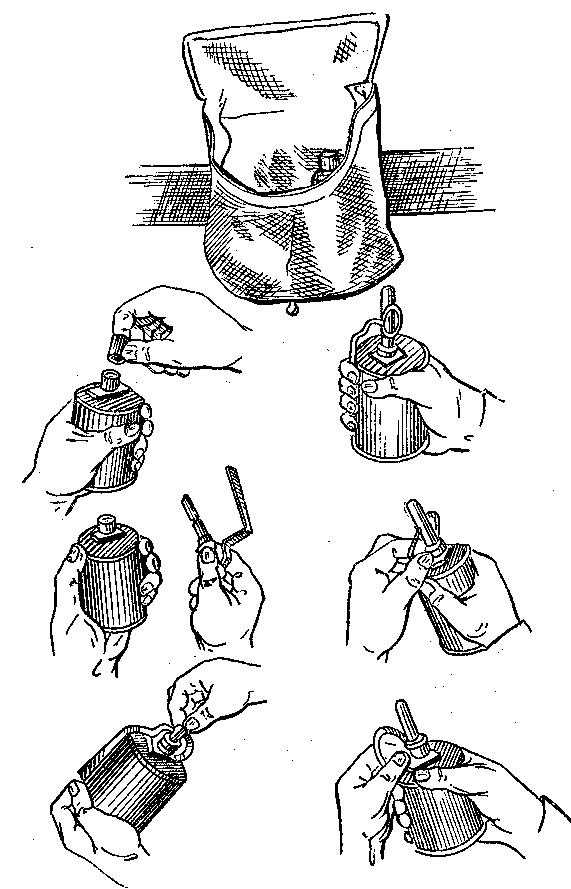

Рис. 15. Подготовка гранаты к метанию (на примере гранаты РГ-42)

Метание гранаты складывается из выполне-ния следующих приемов: изготовки для мета-ния (заряжание гранаты и принятие положения) и метания гранаты.

Заряжание гранаты производится по команде «Подготовить гранаты», а в бою, кроме того, и самостоятельно.

Для заряжания необходимо вынуть гранату из гранатной сумки, вывинтить пробку из трубки корпуса и ввинтить запал. Граната готова к бро-ску.

Метание гранат производится по команде «Гранатой — ОГОНЬ» или «По траншее, гра-натами — ОГОНЬ», а в бою, кроме того, и са-мостоятельно.

Для метания гранаты необходимо:
— взять гранату в руку и пальцами плотно при-жать спусковой рычаг к корпусу гранаты;
— продолжая плотно прижимать спусковой ры-чаг, другой рукой сжать (выпрямить) концы предохранительной чеки и за кольцо пальцем выдернуть ее из запала;
— размахнуться и бросить гранату в цель;
— после метания оборонительной гранаты ук-рыться.

Оружие при этом должно находиться в положе-нии, обеспечивающем немедленную изготовку к действию (в левой руке, в положении «на грудь», на бруствере окопа и т.д.).

Для поражения живой силы противника, расположенной в окопе (траншее) или на открытой местности, метать гранату необходимо под углом к горизонту примерно 35-45°, чтобы граната падала на цель навесно и меньше откатывалась в сторону.

При метании гранат в окна и двери зданий (проломы в стенах) требуются прямые попадания в них, поэтому траектория полета гранаты должна быть направлена прямо в цель.

Попадание гранат в окна и двери зданий достигается систематическими и длительными тренировками. Метающему гранату после броска необходимо укрыться, так как в случае промаха он может быть поражен осколками.

Метание гранаты стоя с места

При метании гранаты стоя с места надо встать лицом к цели; гранату взять в правую (для левши — в левую), а оружие в левую (правую) руку и выдернуть предохранительную чеку; сделать правой ногой шаг назад, согнув ее в колене, и, поворачивая (как бы закручивая) корпус вправо, произве-сти замах гранатой по дуге вниз и назад; быстро выпрямляя правую ногу и поворачиваясь грудью к цели, метнуть гранату, пронося ее над плечом и выпуская с дополнительным рывком кисти.

Тяжесть тела в момент броска перенести на левую ногу, оружие энергично подать назад.

Метание гранаты лежа

При метании гранаты лежа принять положение для стрельбы лежа. Положить оружие на землю и взять гранату в правую руку. Левой рукой выдернуть предохранительную чеку и, опираясь руками о землю, оттолкнуться от нее. Отодвигая правую ногу слегка назад, встать на левое колено (не сдвигая его с места) и одновременно произвести замах. Выпрямляя правую ногу, поворачиваясь грудью к цели и падая вперед, метнуть гранату в цель; взять оружие и изготовить-ся к стрельбе.

Метание гранаты с колена

При метании гранаты с колена принять положение для стрельбы с колена. Удерживая гранату в правой руке, а оружие в левой, выдернуть предохранительную чеку; сделать замах гранатой, от-клоняя корпус назад и поворачивая его вправо; приподняться и метнуть гранату, пронося ее над плечом и резко наклоняясь в конце движения к левой ноге.

Метание гранаты в движении

При метании гранаты в движении шагом или бегом надо: удерживая гранату в правой полусогну-той руке, а оружие в левой, выдернуть предохранительную чеку; под левую ногу вынести руку с гранатой вперед и вниз; на втором шаге (правой ногой) рука продолжает движение по дуге вниз назад с одновременным поворотом корпуса вправо. На третьем шаге, выставив левую ногу по на-правлению к цели на носок и согнув правую ногу в колена, закончить поворот корпуса и замах рукой. Используя скорость движения, и вкладывая в бросок последовательно силу ног, корпуса и руки, метнуть гранату, пронося ее над плечом.

Метание гранаты из траншеи (окопа)

Для метания гранаты из траншеи или окопа надо: положить оружие на бруствер, взять гранату в правую руку и выдернуть предохранительную чеку; отставить (насколько можно) правую ногу назад, прогибаясь в пояснице и слегка сгибая обе ноги, отвести правую руку с гранатой вверх и назад до отказа; опираясь на левую руку, резко выпрямиться и метнуть гранату в цель, после чего укрыться в траншее (окопе).

Хранение и сбережение ручных гранат

Гранаты поступают в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы уклады-ваются отдельно в металлических коробках. Для вскрытия коробок в ящике имеется нож. На стен-ках и крышке ящика нанесена маркировка, в которой указывается количество гранат в ящике, их масса, наименование гранат и запалов, номер завода изготовителя, номер партии, год изготовле-ния и знак опасности;

Все запасы гранат и запалов, кроме носимых, хранить в заводской укупорке.

Гранаты переносятся в сумках для ручных гранат.

Запалы помещаются в них отдельно от гранат. При этом каждый запал должен быть завернут в бумагу или чистую ветошь. В танках гранаты и отдельно от них запалы укладываются в сумки.

Гранаты и запалы в обязательном порядке осматриваются военнослужащими перед укладкой их в сумку для гранат, при длительной переноске гранат и запалов в сумке для гранат, перед заряжа-нием гранаты.

При осмотре обращается внимание на то, чтобы:
— корпус гранаты не имел глубоких вмятин и проржавления;
— трубка для запала не была засоренной и не имела сквозных повреждений;
— запал был чистым и не имел проржавления и помятостей;
— концы предохранительной чеки были разведены и не имели трещин на изгибах.

Запалы с трещинами и с зеленым налетом к применению не пригодны.

Необходимо оберегать гранаты и запалы от сильных толчков, ударов, огня, грязи и сырости. Если они были загрязнены, тщательно обтереть и просушить на солнце или в теплом помещении, но не около огня.

Просушиваются гранаты обязательно под наблюдением военнослужащих.

Гранаты, хранящиеся длительное время в сумках для гранат, должны периодически осматривать-ся. Неисправные гранаты и запалы сдаются на склад для уничтожения.

Заряжать гранату (вставлять запал) разрешается только перед ее метанием.

Боевые гранаты разрешается выдавать только военнослужащим, обученным обращению с ними.

Для изучения устройства гранат, приемов и правил их метания необходимо пользоваться учебны-ми, учебно-имитационными гранатами и плакатами.

При обращении и метании учебно-имитационных гранат соблюдаются правила, предусмотрен-ные для боевых гранат.

voenservice.ru

Ручные гранаты (Часть I) — Энциклопедия стрелкового оружия

И вновь тревога и рев моторов,
В «разгрузке» гранаты, в руке автомат,
А в свете заката спокойные взоры
В беретах небесного цвета ребят.

Вячеслав Натальин

Ручные гранаты по праву именуют «карманной артиллерией» пехотинца. По сути, именно они стали первым оружием массового поражения. Конструкция и ассортимент гранат претерпели значительные изменения за период их существования, который некоторые историки оценивают в тысячу лет. И сегодня граната — грозное оружие, требующее от солдата серьезной технической и психологической подготовки.

От глины и пороха к чугуну и тротилу

Искать в глубине веков создателя первой гранаты столь же бессмысленно, как и выявлять изобретателя колеса или первооткрывателя Евразии. Исторические данные о применении гранат в античном мире или в средние века непроверяемы, а зачастую и не выдерживают никакой критики.

В сущности, до появления первых бризантных (то есть обладающих дробящим эффектом) взрывчатых веществ говорить о серьезном поражающем эффекте нет смысла. Изделия из глины, заполненные пороховым составом и снабженные тлеющим фитилем, по принципу действия были сходны с гранатой, но обеспечивали не столько поражающий, сколько психологический эффект, деморализуя противника.

Впрочем, дополнительную эффективность глиняно-пороховым гранатам придавало то, что боевые построения в те времена были обычно плотными. Брошенная в гущу врагов граната создавала панику, солдаты, пытаясь отбежать от места ее падения, неизбежно устраивали свалку и нарушали согласованное продвижение боевых порядков.

Таким образом, историю гранат следует рассматривать с 1405-го года, когда Конрад Кайзер фон Айхштадт впервые предложил использовать чугунный корпус для ручных метательных снарядов (военная энциклопедия Bellifortis, Konrad Kyeser). Ему же принадлежит идея создания полости в центре порохового заряда, которая заметно ускоряла сгорание смеси и увеличивала вероятность дробления корпуса гранаты на осколки.

Поначалу гранаты Кайзера использовались при осаде и обороне крепостей (с приблизительно равным успехом). К примеру, за период войны святой Лиги 1511-1514 гг. было описано несколько сражений, в ходе которых гранаты показали значительную эффективность (к примеру, битва при Равенне). Постепенно гранаты стали использоваться и в полевых боях. Во Франции конца XVII века появилась военная специальность гренадер, то есть пехотинец, специально обученный метанию гранат. В гренадеры отбирали особо сильных и рослых новобранцев, откуда, собственно, и пошло выражение «гренадерский рост». Соображения такого отбора были очевидными: чем длиннее солдатская рука и чем сильнее мышцы на ней, тем с большей начальной скоростью она сможет метнуть снаряд весом в 2-3 килограмма. Следует заметить, что уже в те времена находились умельцы, метающие гранаты посредством ременной или веревочной пращи. Такая техника броска позволяла преодолеть стометровую дистанцию, в то время как для классического метода «с руки» расстояние в 40 метров было уже недостижимым.

Гренадеры королевской армии Людовика XIV снаряжались, помимо стандартного вооружения (мушкет, тесак и шанцевый инструмент), четырьмя гранатами в специальном подсумке. Их форма отличалась особым головным убором «гренадеркой» (остроконечная шапка с кистью), поскольку обычная на то время солдатская треуголка мешала бы выполнению броска. Французские гренадеры эпохи Наполеона были вооружены ружьями со штыками и саблями. Их обмундирование составляли кивер, мундир и сапоги. Британских же гренадеров отличали парадные медвежьи шапки и красные мундиры.

Но мы немного отвлеклись от интересующей нас темы.

Основным неудобством гранат того времени был запал. Тлеющий фитиль давал неустойчивое горение, не позволяющее предугадать время до взрыва, и к тому же зачастую гас при ударе об землю. Но даже упавшая с непогасшим фитилем граната чаще всего давала возможность солдатам противника отбежать на безопасное расстояние или даже швырнуть ее обратно. Были, конечно, профессионалы-гренадеры, которые могли оценить время до взрыва с точностью до секунды и метнуть гранату так, чтобы ее взрыв совпал с моментом приземления, но, как известно, на войне правит бал не талантливость единиц, а оперативность, методичность и технология.

Это интересно:
— Конные гренадеры (grenadiers a cheval) появились в армии Людовика XIV и предназначались для приведения пути следования короля в надлежащее состояние.
— В фашистской Германии элитные подразделения СС именовались гренадерскими.
— В 1970 году в Швейцарии была сформирована рота парашютистов-гренадеров численностью 100 человек.
— Прусские и австрийские гренадерские полки были упразднены в XVIII веке.

Шли годы, менялась тактика боя, доступные для массового производства гранаты становились все менее эффективными. Приоритеты полевых сражений сместились в сторону ручного и огнестрельного оружия и артиллерии. Гренадерские полки сохранялись во многих армиях мира как гвардейские части, составленные из отборных солдат, но их роль как гранатометчиков была забыта.

Русско-японская война послужила причиной возобновления интереса к ручным гранатам. С одной стороны, широкое внедрение пулеметов потребовало не только симметричного (бронетехника), но и несимметричного ответа. С другой же стороны, пехота, не желающая умирать под пулеметным огнем, весьма охотно принялась копать траншеи и окопы. И в первом, и во втором случае гранаты, на тот момент еще полукустарные, но уже вполне технологичные, оказались как нельзя кстати. В них уже использовались бризантные ВВ на основе аммиачной селитры (всевозможные аммониты) и детонаторы Нобеля. Правда, из-за несовершенства производства запалы делали, как получится и из чего получится. Часть гранат комплектовались новинками вроде терочного или пружинного запала, но чаще всего использовался пороховой огнепроводный шнур, придуманный англичанином Бикфордом. Однако даже такая кустарщина была технологическим прорывом по сравнению с чугунными бомбами Кайзера.

Убийство наследника престола Австро-Венгрии Франца Фердинанда положило начало Первой мировой войне. Однако роковой выстрел Гаврилы Принципа, пользуясь «гранатной» терминологией, можно назвать «детонатором». Сама же граната, взорвавшая Европу кровавой войной, состояла из Германии, Австро-Венгрии, Франции, Великобритании и России.

Военные аналитики всех этих стран давно предвидели такое разрешение «клубка противоречий», а многие из них и вполне резонно оценивали характер будущей войны как позиционной.

За время войны было прорыто бесчисленное количество траншей и окопов. Боевые действия в таких условиях носили затяжной характер, любая атака в полный рост могла захлебнуться от одного-единственного пулемета, тщательно защищенного колючей проволокой и дотом.

Позиционный характер войны приводил временами к тому, что передовые траншеи находились в нескольких десятках метров друг от друга.

Здесь-то и пригодились ручные гранаты, которые в атмосфере строжайшей секретности и небывалой спешки разрабатывались оружейниками Германии, Англии и Франции.

Первыми в массовом производстве оказались немцы. Тщательно проведя анализ русско-японской войны, они пришли к однозначному выводу: гранатам уготовано великое будущее. Уже к 1913 году военная промышленность Германии приступила к серийному выпуску гранаты Kugelhandgranate 13. Этот образец уже к началу 1914 года начал в массовых количествах поступать в войска. Однако инерция мышления кайзеровских генералов привела к тому, что гранаты продолжали рассматриваться как средства осадной войны. Отсюда и проистекали основные неудачи с первоначальным тактическим применением этого оружия. Немецкие солдаты попросту не знали, как их правильно использовать. Были у Kugelhandgranate 13 и существенные недостатки — большой и неудобный для надежного охвата корпус, ненадежный взрыватель и слабое осколочное действие. Поэтому уже к 1915 году она была полностью вытеснена Stielhandgranate 15.

Англичане и французы оказались не столь оперативными, но гораздо более обстоятельными в вопросе тактических характеристик и конструкции гранат. Конструкция англичанина Миллса образца 1915 года, названная с поистине британской лаконичностью «гранатой №5», оказалась настолько удачной, что вскоре породила целую серию.

Это интересно:
Американский Полевой Устав FM 3-23.30 Appendix F «NATO hand grenades» числит гранату Миллса среди ручных гранат стран NATO. Она проходит как английская ручная граната. Правда, именуется она теперь Hand grenade No.36M, но это все та же Mills-bomb Mark 36. Немного в мире найдется образцов боеприпасов, доживших до столь преклонного возраста.

Французская оружейная мысль тоже оказалась на высоте. Имея некоторый опыт (шарообразная граната 1882 года, именуемая французами «Луи-Филипп») и пример эффективности немецких гранат, французы после недолгих и не слишком удачных экспериментов с образцом 1914 года пришли к решению, впоследствии получившему всемирную известность, — гранате, имеющей марку F1 и собственное имя — «лимонка». Эта граната почти одновременно была выпущена в двух модификациях — с ударным и автоматическим пружинным запалом. Первый инициировался при ударе о любую твердую поверхность, после чего гранату следовало немедленно бросать. Неудобство ударного запала состояло в том, что в полевых условиях иногда не удавалось найти достаточно твердой поверхности. Второй же тип запала был полностью лишен этих недостатков и позволял держать готовую к броску гранату в руке сколь угодно долгое время.

Приблизительно в это же время ручные гранаты появились и на вооружении Австро-Венгрии. Ничего революционного в них не было, конструкция копировалась частично с немецких, частично с французских образцов. Однако австрийские оружейники увеличили глубину оребрения в таких моделях, как Zeitzunderhandgranate и Shwehrhandgranate. Невысокая скорость детонации применяемого в них ВВ (аммонал) позволяла достигнуть практически правильной фрагментации литого чугунного корпуса.

Это интересно:
утверждение, что оребрение корпуса современной гранаты служит для «правильной» фрагментации его на осколки, не совсем верно. Его смысл — более надежное удержание гранаты в руке. Изначально конструкторы действительно пытались решить задачу правильного дробления корпуса, но опыт показал, что при использовании мощных бризантных ВВ корпус гранаты дробится абсолютно непредсказуемо.

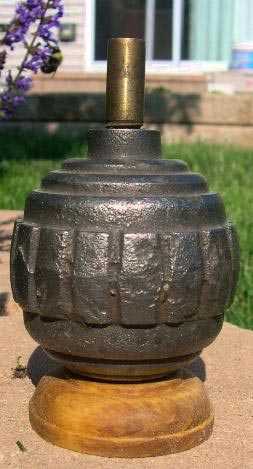

История русских гранат Первой мировой войны примечательна. Еще в 1909 году капитан артиллерии В.И. Рдултовский разработал гранату (или «бомбу», как тогда называли в России подобные изделия) оригинальной конструкции. Гранаты в то время находились в ведомстве Главного инженерного управления и считались не наступательным, а осадно-оборонительным средством. Таким образом, российское военное командование находилось в таком же заблуждении, как и кайзеровское. Тем не менее к 1912 году, после некоторой доработки, граната получила наименование «образца 1912 года» и официально поступила на вооружение российской армии с рекомендацией «на случай, когда гранаты придется делать в войсках». Формулировка этой рекомендации наглядно показывает, каким было отношение российского командования к гранатам.

В 1914 году Рдултовский провел очередное усовершенствование, изменив форму корпуса гранаты и добившись хорошего осколочного действия. Однако сложность в подготовке гранаты перед броском осталась неизменной. Эта подготовка включала в себя одиннадцать (!) операций.

Производство гранат образца 1912 и 1914 гг. было развернуто лишь к 1915 году. С начала войны по 1 января 1915 года в войска поступило всего-навсего 400 тысяч единиц, что никак не удовлетворяло потребностей российской армии (по оценкам начальника Главного артиллерийского управления, требовалось около двух миллионов в месяц). К концу весны 1915 года было изготовлено полмиллиона гранат, правда, по большей части морально устаревшего образца 1912 года.

Ситуация с недопоставками гранат обострилась осенью 1915 года до такой степени, что, согласно телеграмме из Ставки от 8 октября, предлагалось формировать гренадерские взводы в ротах и вооружать их топорами на длинных топорищах.

Только к лету 1916 года производство гранат достигло должного уровня в три с половиной миллиона в месяц, что превысило объемы годичной давности почти в 30 раз.

За время Первой мировой войны для российской армии было изготовлено и поставлено огромное количество ручных гранат — до 34,5 миллионов, в том числе от русских заводов около 15,5 миллионов, и получено по заграничным заказам в период с ноября 1915 г. до сентября 1916 г. около 19 миллионов гранат. Однако даже такое огромное количество выглядит более чем скромным по сравнению с поставками германской армии за тот же период — 300 миллионов.

Все многочисленные модификации гранат Первой мировой войны были следствием поисков оптимальной формы корпуса и конструкции запала. С позиции сегодняшнего дня очевидно, что наиболее удачными оказались французская F1 с автоматическим рычажным запалом и аналогичного устройства английская система Миллса.

Немцы же с упорством, достойным лучшего применения, держались за концепцию длинной рукояти, метко прозванной «колотушкой». С одной стороны, такая конструкция позволяла метнуть гранату на большую дистанцию, но с другой стороны, гранату с длинной рукоятью намного легче было перебросить назад. Здесь срабатывал как фактор удобства захвата за рукоять, так и чисто психологический момент. Само собой, прикоснуться к корпусу шипящей гранаты гораздо страшнее, чем к рукояти. Впрочем, у немецких «колотушек» было значительно больше недостатков, чем упомянуто, но об этом — ниже.

Подвергались модификации и сами поражающие факторы. Если для первых гранат основным было осколочное и компрессионное поражение живой силы, то теперь в ход были пущены и отравляющие газы, и дымовые завесы, и зажигательные смеси. Появились и образцы ручных противотанковых гранат с кумулятивно-фугасной боевой частью.

К примеру, уже упомянутый капитан Рдултовский предложил модификацию своей гранаты образца 1912 года, в которой использовалось отравляющее вещество удушающего действия. Об этих гранатах крайне мало информации. Однако согласно ген. Барсукову, «…они испытывались в 1916 г. в Ставке при Упарте (управление артиллерии) и на главном артиллерийском полигоне». Результат испытаний был удовлетворительным, но для создания достаточно плотного облака ОВ требовалось очень много гранат. Единственным их эффективным применением было «выкуривание» вражеских солдат из дотов и блиндажей.

Приблизительно в это же время появились первые экспериментальные образцы зажигательных гранат. Термитная граната Рдултовского отличалась от осколочно-фугасной лишь тем, что вместо заряда ВВ в ней использовался состав, дающий при горении много тепла и огненных брызг. Об этой гранате крайне мало упоминаний в исторических источниках. Можно предположить, что термитная граната была эффективна в качестве средства для уничтожения деревянных построек, «выкуривания» противника из блиндажей и укреплений, порчи техники и припасов.

Все эти изыскания периода Первой мировой войны носили экспериментальный характер, а основная линия развития и совершенствования гранат шла все же по «осколочно-фугасному» пути.

Период между Первой и Второй мировыми войнами был отмечен некоторым замедлением прогресса ручных гранат. Совершенствовалась бронетехника, повышалась точность огня артиллерии, разрабатывалось новое стрелковое оружие. В этих условиях роль ручных гранат становилась несколько размытой. Однако главное их предназначение — уничтожение окопавшегося противника на дистанции броска и прикрытие при отступлении — оставалось неизменным.

Приблизительно в это же время наметилось разделение между наступательными и оборонительными модификациями ручных гранат. Таким образом, начало вырисовываться некоторое разнообразие тактик их применения.

Германские оружейники, взяв за основу уже проверенную на практике Stielhandgranate 15, провели ряд незначительных усовершенствований, в результате чего на вооружение поступила наступательно-оборонительная граната Stielhandgranate 24 (она же М-24). В наступательном варианте она практически ничем не отличалась от своей предшественницы, а в оборонительном имела дополнительную стальную «рубашку», которая при взрыве фрагментировалась, увеличивая тем самым осколочное поражение. Спустя десять лет на вооружении германской армии появилась достаточно мощная оборонительная Handgranate 34, которая оказалась значительно проще в использовании, а спустя еще пять лет начала поступать в войска наступательная Eihandgranate 39.

Советский Союз обзавелся наступательно-оборонительной гранатой в 1933 году. Она получила наименование РГД-33 (ручная граната системы Дьяконова). Как и немецкая М-24, эта граната предусматривала использование дополнительной чугунной рубашки в оборонительном варианте. Однако такая универсальность оказалась неудобной на практике, поэтому РГД-33 была изготовлена в количестве нескольких миллионов единиц и использовалась только на начальном этапе Великой Отечественной войны. К тому же она получилась дорогой в производстве и сложной в использовании, поэтому к 1942 году была заменена дешевой и эффективной РГ-42 конструкции Р.Г.Коршунова.

Самой короткоживущей среди советских гранат времен Второй мировой войны оказалась наступательная РГ-41. Просуществовала эта граната менее двух лет, поэтому сведений о ней очень мало. В «Наставлении по стрелковому делу» 1941 года ее еще нет, а в том же «Наставлении» 1946 года — уже нет. Единственный источник информации по этой гранате — учебник «Ручные гранаты» под редакцией инженер-подполковника Катанугина, изданный Артиллерийской академией имени Дзержинского в 1943 году. Причина столь короткого времени существования — появление универсального запала УЗРГ-42 (системы Е.М. Вицени и А.А. Беднякова) и разработка гранаты РГ-42, рассчитанной на его применение.

После окончания войны советские оружейники, игнорируя накопленный опыт применения ручных гранат, сократили их ассортимент до наступательной РГД-5 и оборонительной Ф-1. Эти гранаты рассчитаны на использование единого унифицированного запала УЗРГМ или УЗРГМ-2.

Это миф:
никто и никогда, будучи в здравом уме, не подвешивает гранаты за кольцо предохранительной чеки к поясу, как это показывают в некоторых кинофильмах. Стандартное место гранаты, пока она не при деле, — гранатный подсумок. В зависимости от конструкции в него входит от двух до четырех гранат. Широко используемые сейчас «разгрузки» (это нечто вроде специального жилета с обилием карманов, надеваемого поверх стандартного обмундирования и бронежилета) позволяют размещать в кармашках от четырех до восьми гранат.

Такой скудный выбор отечественных гранат объяснялся стратегическими приоритетами советского командования. Основные силы и средства были задействованы для развития стрелкового оружия, бронетехники и средств массового уничтожения, а гранатам отводилась весьма незначительная роль. К примеру, в мотострелковых частях Советской армии 80-х годов за два года службы боевое гранатометание проводилось только один раз (с использованием наступательной гранаты РГД-5). Это гранатометание походило на комедию, поскольку наступательную гранату бросали из окопа полного профиля, что абсолютно противоречит ее предназначению, изложенному в «Наставлении по стрелковому делу». А оборонительную гранату Ф-1 мало кто из военнослужащих срочной службы держал в руках.

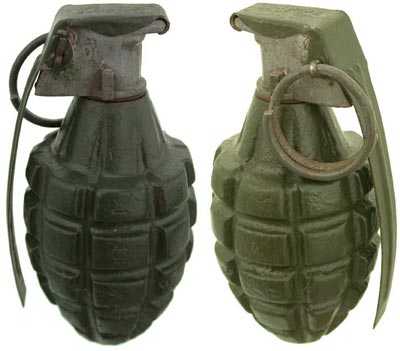

В то же время армия США, начавшая свою «гранатную эпопею» значительно позже, располагает на сегодняшний день гораздо большим числом модификаций. Например, на вооружении только морской пехоты США состоит четыре вида осколочных гранат, два вида дымовых, три вида сигнальных (цветного дыма), два вида слезоточивых, два вида зажигательных (фосфорная и термитная). Практически то же разнообразие, а иногда и большее, наблюдается и в большинстве европейских армий.

Устройство и классификация

Давайте попробуем привести в порядок тот сумбур, который внесла в наши головы история развития гранат. В принципе, расставить точки над i можно было с самого начала, но тогда читателю навряд ли удалось бы прочувствовать весь разброд, царивший на протяжении десятилетий в «пиротехнических изысканиях народов». Итак, о гранатах — упорядоченно.

Классификация:
Ручные гранаты характеризуются по боевому назначению. Все их многообразие можно разделить на противопехотные, противотанковые и специальные.

Противопехотные делятся на осколочно-фугасные и зажигательные. Осколочно-фугасные, в свою очередь, — на оборонительные и наступательные.

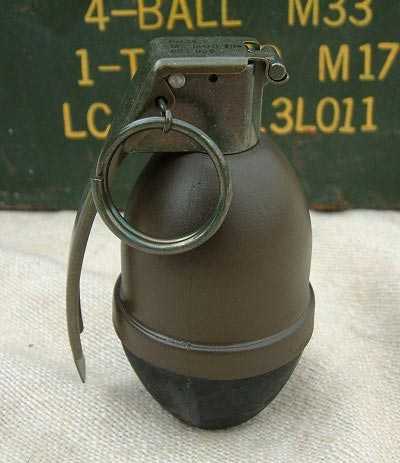

— Оборонительная граната характеризуется толстым массивным корпусом, сравнительно мощным зарядом и большим радиусом разлета осколков (осколочно-фугасное действие по цели). Бросается такая граната, как правило, из укрытия. При использовании оборонительной гранаты следует учитывать опасность поражения своих солдат.

Основное назначение оборонительной гранаты — противодействие атакующим вражеским силам. Еще весьма эффективен бросок через окно внутрь здания, где сосредоточились обороняющиеся враги.

В современных оборонительных ручных гранатах используется принцип закономерного дробления корпуса, обеспечивающий образование большого количества осколков оптимальной массы. У английского образца L2A2 яйцевидный корпус состоит из двух половин, штампуемых из тонкой листовой стали, не дающей осколков. Зато по внутренней поверхности корпуса размещена спираль из стальной проволоки диаметром 2,4 мм с насечками через 3,2 мм. При взрыве этой гранаты образуется большое количество осколков, сохраняющих убойную силу в радиусе до 10 м. Аналогичный способ обеспечения закономерного дробления корпуса гранаты применяется и в американских образцах.

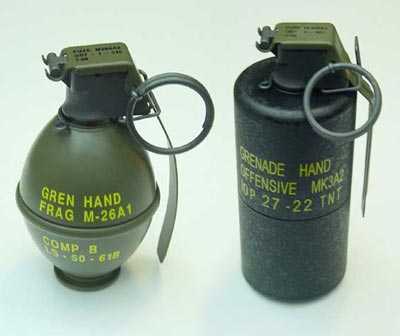

— Наступательная граната имеет тонкий (порядка миллиметра) стальной, алюминиевый или пластиковый корпус и небольшой заряд взрывчатки. Радиус поражения такой гранаты составляет максимум полтора-два десятка метров, поэтому она допускает максимальную оперативность в использовании.

Используется наступательная граната, как следует из ее названия, в наступлении, когда расстояние до противника сокращается до минимума, и служит для подавления заградительного огня.

В ходе наступления солдат бросает гранату на бегу, не имея возможности спрятаться за какое-либо укрытие. В таком случае для исключения поражения собственной гранатой желательно, чтобы ее радиус действия был значительно меньше средней дальности броска. Поэтому в наступательных гранатах в качестве поражающего фактора используется ударная волна взрыва относительно малого разрывного заряда (преимущественное фугасное действие по цели). Корпус этих гранат, как уже было сказано, изготавливается из тонкого листового мягкого металла (железа или алюминия) либо из пластмассы. При взрыве гранаты такие материалы распыляются, не образуя осколков.

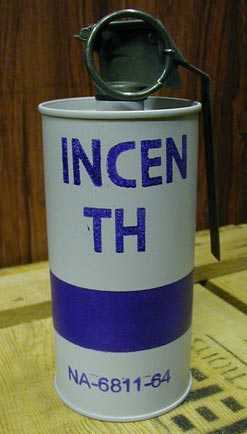

— Зажигательная граната предназначена для создания высокотемпературных очагов горения в зоне расположения живой силы противника. Поражающие факторы этой гранаты — непосредственное выведение из строя вражеских солдат (термические ожоги) и инициирование пожара оборонительных сооружений.

По типу пиротехнической смеси зажигательные гранаты делятся на термитные, развивающие температуру до двух тысяч градусов, фосфорные, причиняющие очень тяжелые ожоги при разбрызгивании горящего фосфора и создающие крайне ядовитый дым фосфорного ангидрида, и термобарические, дающие большое количество тепла за счет мгновенного сгорания распыленного подрывным зарядом горючего вещества. Последние имеют дополнительный поражающий эффект — мощную ударную волну, возникающую из-за резкого теплового расширения и последующего «схлопывания» зоны горения.

Противотанковые гранаты дополнительной классификации не имеют, поскольку сходны по типу действия (кумулятивно-фугасный). В рамках данной статьи о них можно упомянуть, но вдаваться в детальное описание этого класса полагаю нецелесообразным.

Эти гранаты эпизодически использовались во время Второй мировой войны, а в настоящее время полностью вытеснены реактивными противотанковыми гранатометами. Причина отказа от них — большая масса, затрудняющая бросок на большую дистанцию, и слабое кумулятивное действие (лучшие образцы давали бронепробиваемость порядка 150 мм по стальному листу).

Специальные гранаты охватывают все мыслимые модификации, не укладывающиеся в перечисленные выше. Сюда входят, к примеру, газовые, дымовые, светошумовые, осветительные, сигнальные и учебно-имитационные гранаты.

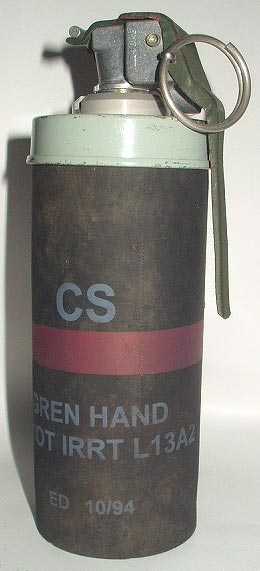

— Газовые гранаты можно отнести к противопехотным, но сложившаяся типология определяет их как спецсредства. На ранних этапах развития газовых гранат их снаряжали общеотравляющими, раздражающими, удушающими, кожно-нарывными и нервно-паралитическими ОВ. Впоследствии от большинства боевых отравляющих веществ в гранатном исполнении отказались, поскольку дистанция броска гранаты недостаточна для надежной защиты своих солдат от современных высокотоксичных ОВ. В строю остались только раздражающие вещества (ирританты), подразделяемые на альгогены, вызывающие мучительную боль при попадании на кожу, эметики, стимулирующие неукротимую рвоту, стерниты, возбуждающие чихательный рефлекс, и лакриматоры, вызывающие слезотечение и жжение слизистой оболочки глаз. Такие наполнители кажутся несерьезными, но это впечатление пропадает, если хотя бы раз в жизни понюхать хлорацетофенон или бромбензилцианид. Вдыхание паров лакриматора в боевой концентрации вызывает ощущение удара кулаком в нос и непереносимое жжение в глазах, а стерниты заставляют всех, кто находится в зоне воздействия, чихать непрерывно и до полного изнеможения. Те, кого аллергические реакции вынуждали чихать по двадцать-тридцать раз подряд, вполне поймут это состояние. Само собой, что в таком состоянии ни стрелять, ни оказывать какое-либо другое сопротивление человек просто не в состоянии. Более того, воздействие лакриматоров вызывает временное, но значительное ухудшение остроты зрения.

С началом третьего тысячелетия начался новый виток в гонке за совершенным несмертельным оружием. Классификация нелетальных ОВ обратимого действия значительно расширилась, из-за чего они были выведены в один большой класс инкапаситантов. В него, кроме ирритантов, входят и психохимические агенты, вызывающие временный паралич, слепоту, психические расстройства и т.п. Появились и новые типы инкапаситантов — опиоидные анальгетики, адреномиметики, различные биорегуляторы и другие ОВ, обладающие совершенно уникальными свойствами.

К примеру, нервно-паралитический агент J-FLOP приводит к немедленной и неукротимой дефекации у пострадавшего. Попробуйте представить себе политическую демонстрацию, у участников которой вдруг повально начинается такой конфуз.

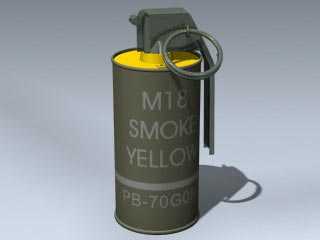

— Дымовые гранаты предназначены для создания плотных и непрозрачных облаков аэрозоля, затрудняющих визуальное обнаружение. Как правило, их используют для прикрытия операций по эвакуации раненых, для противодействия снайперам, при необходимости скрытной оперативной перегруппировки сил, в общем, во всех случаях, когда происходящее нужно скрыть от вражеских глаз. Гранаты черного дыма могут быть использованы также для имитации горения бронетехники.

Для снаряжения дымовых гранат используются самые разнообразные пиротехнические смеси. В основном, это металлохлоридные (гексахлорэтан, порошкообразный алюминий, оксид цинка) и антраценовые (антрацен, хлорат калия, хлорид аммония) составы. Характеризуются эти гранаты скоростью создания завесы, объемом и оптической плотностью аэрозольного облака, степенью ядовитости и временем оседания аэрозоля.

Существует отдельный подкласс дымовых гранат — гранаты мгновенной постановки дымовой завесы. Их особенность — взрывообразное распыление дымовых частиц с целью образования непрозрачного облака аэрозоля в кратчайшее время. Эти гранаты почти так же опасны, как и обычные наступательные гранаты, поскольку их действие сопровождается значительным фугасным эффектом.

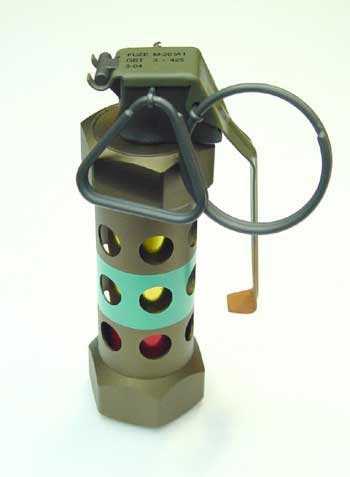

— Светошумовые гранаты появились сравнительно недавно. Их особенность — шокирующее действие, основанное на исключительно громком (140-160 дБ) звуке и яркой вспышке при взрыве гранаты при минимальном осколочно-фугасном действии. Эффект временного поражения зрения и слуха особенно эффективен при операциях по освобождению заложников, когда штурм нужно провести за считанные секунды.

Однако утверждение о крайне низкой травматичности светошумовых гранат не соответствует действительности. Известны случаи, когда заложники получали серьезные травмы в результате применения подобных спецсредств.

— Осветительные гранаты предназначены для создания достаточно ярких и долговременных источников света. Источником света служат пиротехнические смеси, дающие большое количество ярко светящихся частиц углерода или металла (алюминия или магния). Основная опасность применения этих гранат — создание очага пожара.

— Сигнальные гранаты — это дымовые, дающие цветной дым. Такими гранатами можно отмечать места скопления вражеских сил, точки высадки десанта или сброса припасов. Кроме собственно дымового эффекта они, как правило, дают яркий свет, соответствующий цвету дыма.

Существуют образцы акустических сигнальных гранат, производящих при взрыве очень характерный звук, по которому можно провести акустическую пеленгацию места.

— Учебно-имитационные гранаты абсолютно идентичны соответствующим боевым гранатам по массе, форме и устройству. Их отличие лишь в отсутствии осколочно-фугасного эффекта при взрыве. Роль взрывчатого вещества в таких гранатах выполняет, как правило, черный порох, дающий весьма впечатляющее облако дыма при взрыве. Существуют и учебные гранаты, представляющие собой инертные болванки соответствующего веса и формы.

Достоверно известно несколько историй советских времен о том, как военнослужащие срочной службы проходили боевое гранатометание с имитационными гранатами. Причиной этого было желание командиров части избежать риска какого-либо ЧП, связанного с применением боевых гранат. При этом боеприпасы, выделенные для боевого гранатометания, уничтожались офицерами части в особом порядке, а личный состав подразделений был твердо уверен, что бросает боевые гранаты.

Это миф:
в художественных фильмах неоднократно встречаются эпизоды, когда солдат, демонстрируя похвальную боевую ярость, вырывает кольцо гранаты зубами. Это — чушь. Выдергивание шплинта, к которому приделано кольцо, требует такого усилия, что означенный солдат, скорее всего, остался бы без зубов, а граната полетела бы в цель с кольцом. Возможно, некоторое количество аномально зубастых солдат и присутствовало на фронтах последних войн, но это никоим образом не говорит о том, что они готовы были разбазаривать свои зубы направо и налево.

Начало. Окончание в статье «Ручные гранаты» (Часть II)

shooting-iron.ru

Ручная и реактивная противотанковые гранаты. Маркировка и отличительная окраска боеприпасов

Гранатомёт РПГ-7 (индекс ГРАУ — 6Г1)

Гранатомёт РПГ-7 (индекс ГРАУ-6Г1) — советский (российский) ручной противотанковый гранатомёт для стрельбы активно-реактивными (с ракетным двигателем) гранатами. Предназначен для борьбы с танками, самоходными артиллерийскими установками и другой бронетехникой противника, может быть использован для уничтожения живой силы противника, а также для борьбы с низколетящими воздушными целями. Принят на вооружение в 1961 году.

Эффективно использовался практически во всех вооружённых конфликтах с момента его появления. Является наиболее распространённым и узнаваемым ручным противотанковым гранатомётом в мире. Благодаря модернизации боеприпасов представляет существенную опасность для современных бронированных целей, поэтому остаётся востребованным и в наши дни.

Устройство выстрела для РПГ-7

Несмотря на разнообразие существующих выстрелов для РПГ-7, все они имеют схожую структуру и отличаются только типом и строением головной части.

Выстрел делится на 3 части: головную часть, обеспечивающую непосредственное поражение цели, реактивный двигатель, обеспечивающий разгон гранаты на траектории полёта и пороховой заряд, обеспечивающий вылет гранаты из трубы гранатомёта.

СХЕМА СТРОЕНИЯ ВЫСТРЕЛА ПГ-7В ДЛЯ ГРАНАТОМЁТА РПГ-7

Номенклатура гранат для РПГ-7

Сам гранатомет мало изменился, но для него разработаны гранаты самых различных типов: кумулятивные противотанковые в том числе тандемные, осколочно-фугасные противопехотные, термобарические (объемно-детонирующие), зажигательные, а также учебные и гранаты других типов.

Укупорка и окраска гранат

Гранаты укладываются по 6 штук в деревянные ящики и закрепляются вкладышами. В этот же ящик в специальное отделение укладывается 6 пороховых зарядов в пеналах (два пакета по три заряда). На стенках и крышке ящика наносится маркировка окончательно снаряженных гранат. Для увеличения сроков хранения окончательно снаряженные гранаты и пороховые заряды перед укладкой в укупорку упаковывают в герметические пленочные мешки.

Гранаты в боевом снаряжении (снаряженные взрывчатым веществом) окрашены в защитный цвет.

У гранат в инертном снаряжении (снаряженных инертной массой и предназначенных для использования в учебно-практических целях) головные части окрашены в черный цвет, а вместо шифра взрывчатого вещества имеется надпись «Инертная».

Реактивные двигатели боевых и инертных гранат окрашены в защитный цвет.

Отличительная окраска головных частей боевых гранат (защитный цвет) и инертных гранат (черный цвет) должна быть изучена и твердо усвоена личным составом с целью исключить перепутывание боевых гранат с инертными и этим предотвратить сбор с полей стрельбищ и полигонов боевых гранат, отказавших в действии.

voenservice.ru

ТЕМА №2: Стрелковое оружие и ручные гранаты.

ЗАНЯТИЕ №3: Назначение и боевые свойства ручных наступательных, оборонительных и противотанковых гранат. Устройство гранат и запалов к ним. Положение частей и механизмов до и после броска. Подготовка ручных гранат к броску. Требования безопасности при обращении с ручными гранатами.

Ручные гранаты предназначены для поражения осколками живой силы противника в ближнем бою и для борьбы с танками и другими бронированными целями. На вооружении состоят ручные осколочные гранаты РГД-5, РГ-42, РГН-Ф-1, РГО и ручная кумулятивная граната РГК-3.

В зависимости от дальности разлёта осколков гранаты делятся на наступательные и оборонительные.

Ручные осколочные гранаты — РГД-5 и РГ-42 — относятся к наступательным, а Ф-1 — к оборонительным. Ручные осколочные гранаты комплектуются модернизированным унифицированным запалом У3РГМ. Капсюль запала воспламеняется в момент броска гранаты, а взрыв её происходит через 3,2-4,2 с после броска. Граната РГД-5, РГ-42 и Ф-1 безотказно взрываются при падении в грязь, снег, воду и т.п. При взрыве образуется большое количество осколков, разлетающихся в разные стороны. Осколки гранат РГД-5 и РГ-42 обладают энергией, необходимой для поражения живой силы в радиусе до 25 м, а гранаты Ф-1- до 200 м.

Ручная кумулятивная граната РКГ-3 является противотанковой гранатой и предназначена для борьбы с танками и другими бронированными целями, а также для разрушения прочих преград и укрытий полевого типа. При попадании в цель граната мгновенно взрывается, образовавшиеся при взрыве газы благодаря кумулятивной воронке собираются в узкий пучок, который способен пробить броню современного танка и уничтожить внутри его экипаж и оборудование. Наиболее эффективно действует при ударе об цель дном. Направление полёта гранаты дном вперёд обеспечивается стабилизатором.

Сравнительно небольшая масса позволяет натренированному солдату метать их на дальности: осколочные – на 40 – 50 м, противотанковые – на 15-20 м.

Масса снаряженной гранаты РГД-5 – 310 г, РГ-42 – 420 г, Ф-1 – 600 г, РКГ-3 – 1070 г.

СКАЧАТЬ
