БТР-Д

Одновременно с БМД-1 на вооружение ВДВ был принят и бронетранспортер БТР-Д. Появление этой машины было связано с тем что в качестве базы для размещения разнообразного вооружения и средств управления подразделениями воздушно-десантных войск требовалась бронемашина с большим внутренним обобьем корпуса. При этом сохранялись жесткие ограничения по массе и габаритам, обусловленные требованиями авиатранспортабельности и возможности десантирования парашютным способом.

БТР-Д создан на базе БМД-1 но на 800 кг тяжелее базовой машины и конструктивно отличается от неё удлинённым на 483 мм корпусом с шестой парой опорных катков, отсутствием башни с вооружением и закрытой бронированной рубкой, в которой в дополнение к трем членам экипажа располагаются девять десантников. С целью увеличения жесткости корпуса между отделением управления и средним отделением установлены два пиллерса, а днище корпуса усилено пятью поперечными балками. Штатное вооружение БТР-Д состоит из зенитно-пулеметной установки закрытого типа с крупнокалиберным пулеметом НСВТ-12,7 аналогичной той что применяется на основном танке Т-64А и системы запуска дымовых гранат 902В «Туча». БТР-Д может быть оборудован комплектом для перевозки раненых и медицинского оборудования который состоит из несъемной (постоянно установленной на машине) и съемной частей.

На базе бронетранспортера БТР-Д для ВДВ было создано семейство машин различного назначения:

БМД-1КШ «Сорока»

Командно-штабная машина БМД-1КШ предназначена для обеспечения управления войсками и организации связи в оперативно-тактическом звене управления, в движении и на стоянке, как автономно, так и в составе узла связи. Аппаратура КШМ обеспечивает радио-телефонную связь в УКВ и КВ диапазонах в открытом и закрытом режиме, кроме того имеется возможность ведения радио-телефонной и телеграфной связи, обеспечивается совместная работа с радиостанциями средней. Для улучшения условий работы офицеров штаба в корпусе имеется три окна, закрываемые бронированными крышками. Штатное вооружение и амбразуры для стрельбы из личного оружия отсутствуют. Машина оснащена двумя УКВ радиостанциями Р-123М, двумя УКВ радиостанциями Р-111, КВ радиостанцией Р-130М, КВ радиостанцией Р-908М, комплектом антенных устройств, аппаратурой ЗАС Т-219 «Яхта», навигационной аппаратурой ТНА-3, имеются два съемных столика.  Для питания оборудования установлен автономный бензоэлектрический агрегат АБ-0.5-П/30.

БМД «Синица«

Машина дальней радиосвязи предназначена для организации связи в оперативно-тактическом звене управления, в движении и на стоянке, как автономно, так и в составе узла связи. Машина оборудована КВ-УКВ радиостанцией средней мощности Р-161А2 которая обеспечивает телефонную и телеграфную радиосвязь в открытом и закрытом режиме на дальность до 2000 км, УКВ радиостанцией Р-123М, комплектом антенных устройств и аппаратурой ЗАС Т-230 «Маховик». Для питания оборудования установлен автономный бензоэлектрический агрегат АБ-0.5-П/30.

120-мм самоходное артиллерийское орудие 2С9 «Нона-С»

Самоходное орудие предназначено для поражения живой силы, артиллерийских и миномётных батарей, бронетехники и других целей и является средством огневой поддержки батальонов и полков. На машине установлена сварная башня с артиллерийским вооружением и подбашенной корзиной, в которой располагается боевой расчет и часть боекомплекта. Основным вооружением машины является 120-мм нарезная пушка-гаубица-миномёт 2А51 с длиной ствола 24,2 калибра. В горизонтальной плоскости башня поворачивается на 35° вправо и влево относительно продольной оси машины, углы возвышения вооружения находятся в пределах от -4° до +80°. Наведение в вертикальной и горизонтальной плоскости обеспечивается основным электрическим и резервным ручным приводом с пневматическим уравновешивающим агрегатом. Оно осуществляется с помощью перископического прицела 1П8, панорамного прицела ПГ-1М, оптического прицела 1П30 и коллиматора К-1 которые обеспечивают эффективную дальность стрельбы 8855 м. Возимый боекомплект размещается в двух боеукладках с сотовыми ячейками и включает 25 выстрелов раздельного заряжания: с осколочно-фугасным снарядом,  с активно-реактивным осколочно-фугасным снарядом, с кумулятивным снарядом, с осколочно-фугасной оперенной миной , с дымовой оперенной миной, с осветительной оперенной миной, с зажигательной оперенной миной.

Самоходный противотанковый комплекс БТР-РД «Робот»

Боевая машина самоходного противотанкового комплекса 9К113 «Конкурс» предназначена для поражения бронетехники, огневых точек, низколетящих вертолетов и других подвижных и неподвижных малоразмерных целей, в любое время суток на удалении до 4 км. Она составляет основу противотанковых средств полкового и дивизионного уровня. На крыше корпуса размещена автоматически выдвигаемая пусковая установка с ложементом для транспортно-пускового контейнера, закрытая прямоугольным люком. При перезарядке пусковая установка убирается внутрь корпуса, где размещены две барабанные боеукладки на восемь транспортно-пусковых контейнеров с ракетами. При стрельбе пусковая установка захватывает контейнер и автоматически переводится в боевое положение. После выстрела использованный контейнер отбрасывается в сторону, а новый автоматически захватывается из боеукладки и выводится на линию стрельбы. По левому борту перед люком командира установлен бронированный контейнер в походном положении закрывающийся броневой заслонкой, внутри которого размещены оптический прицел 9Ш119 и тепловизионный прибор 1ПН65 с уголом обзора 5°. Предусмотрен светофильтр для защиты зрения наводчика от воздействия светового излучения ядерного взрыва и лазерного излучения. Аппаратная часть боевой машины выполнена на основе блоков переносной установки 9П135, помимо них на боевой машине установлен блок индикации световых помех, встроенная аппаратура контроля и проверки цепей пуска и электромеханические приводы наведения и синхронизации. В комплектацию машины входит укладка выносной пусковой установки 9П135, которая вместе с боекомплектом может выноситься из боевой машины и использоваться независимо от неё.

1В119 «Реостат»

Машина артиллерийской разведки и управления огнем 1В119 «Реостат» размещенная на базе шасси БТР-Д предназначалась для обеспечения стрельбы самоходной артиллерии и применялась в качестве машины управления огнем старшего офицера батареи, командира батареи, командира дивизиона и подвижного разведывательного пункта она применялась совместно с самоходными артиллерийскими орудиями 2С9. Корпус боевой машины 1В119 видоизменен по отношению к базовому корпусу БТР-Д, в его средней части установлена сварная рубка с башенкой кругового вращения со специальными приборами, прикрытыми откидными крышками. Машина оснащена РЛС разведки наземных целей 1РЛ133-1 с дальностью действия до 14 км, квантовым артиллерийским дальномером ДАК-2 с дальностью действия до 8 км, артиллерийской буссолью ПАБ-2АМ, прибором наблюдения ПВ-1, прибором ночного видения ННП-21, аппаратурой топопривязки 1Т121-1, прибором управления огнем ПУО-9М, бортовой ЭВМ, двумя УКВ радиостанциями Р-123М и одной радиостанцией Р-107М.

Разведывательная химическая машина РХМ-3

Машина предназначена для радиационной, химической и неспецифической бактериологической разведки местности.Для выполнения поставленных задач машина оборудована: рентгенометром ДП-3Б, измерителем мощности дозы ДП-5В, автоматическим газосигнализатором ГСА-12, войсковым прибором химической разведки ВПХР, автоматическим определитель специальных примесей АСП, комплектом знаков КЗО-2, комплектом приспособлений для отбора проб КПО-1, реактивными сигналами химической тревоги СХТ, метеокомплектом МК-3М и дегазационным комплектом ДК-4Б.

БТР-ЗД «Скрежет»

Боевая машина БТР-ЗД «Скрежет» самоходного зенитно-ракетного комплекса 9К35М2 «Стрела-11М2» размещена на базе шасси БТР-Д и предназначена для непосредственного прикрытия подразделений воздушно-десантных войск от ударов низколетящих внезапно появляющихся визуально видимых самолетов, вертолетов, крылатых ракет и дистанционно-пилотируемых летательных аппаратов. Она является основным средством противовоздушной обороны полкового уровня и применяется совместно с переносными комплексами батальонных зенитных подразделений. Корпус боевой машины БТР-ЗД видоизменен по отношению к базовому корпусу БТР-Д. В средней части машины установлена вращающаяся бронированная башня с аппаратурой управления и складной пусковой установкой, по бокам которой расположены четыре транспортно-пусковых контейнера с ЗУР. В походном положении пусковая установка с помощью электропривода укладывается на крышу боевого отделения. Передняя стенка башни состоит из пуленепробиваемого стекла и наклонена под углом в 60°. Наведение пусковой установки осуществлялось в пределах от -5° до +80° по вертикали и 360° по горизонтали с помощью электроприводов. Высокая уравновешенность качающейся части пусковой установки позволяли вести стрельбу в движении. В качестве основного вооружения используется твердотопливная зенитная ракета 9М37М с двухканальной головкой самонаведения (инфракрасный и фотоконтрастный) боевой частью стержневого типа и снабженная неконтактным и контактным взрывателем. Для определения положения цели и автоматического расчёта углов для упреждающего пуска ЗУР в комплексе 9К35 используется аппаратура оценки зоны 9С86, представляющая радиодальномер миллиметрового диапазона и счётно-решающее устройство. На машине установлена аппаратура автоматизированного приёма и реализации целеуказаний от батарейного командного пункта ПВО. Кроме того ЗРК «Стрела-10М2» был оборудован: системой спецэлектропитания, аппаратурой запуска ракеты 9В385М, пассивным радиопеленгатором 9С16, системой распознавания «свой-чужой», танковой навигационной аппаратурой ТНА-3 и прибором ДП-3Б.

БРЭМ-Д

Бронированная ремонтно-эвакуационная машина БРЭМ-Д размещена на базе шасси БТР-Д и предназначена для эвакуации поврежденных и застрявших БМД, БТР-Д и машин на их базе из зоны боевых действий и обеспечения технического обслуживания и ремонта в полевых условиях. Корпус боевой машины БТР-РД видоизменен по отношению к базовому корпусу БТР-Д. БРЭМ-Д оснащена грузоподъемной крановой стрелой, тяговой лебедкой с длиной троса до 100 м и блоками полиспастов, буксирным приспособлением и электросварочным оборудованием. Складывающаяся крановая стрела с вылетом 2 м размещена на верхней части корпуса, имеет привод от гидравлической системы базовой машины, поворачивается на 150°, в походном положении укладывается вдоль левого борта, для десантирования складывается пополам на крыше. Перед подъёмом груза подвеска машины блокируется. Машина оснащена сошником-бульдозером в передней части корпуса для закрепления на месте при работе тяговой лебедкой и проведения земляных работ, комплектом инструмента и приспособлений для ремонта БМД, несет ящики с комплектом запасных частей. Полужесткое буксирное приспособление размещено на кормовом листе корпуса и состоит из двух телескопических штанг с внутренней амортизацией. Источником питания для электросварочного оборудования является штатный генератор ВГ-7500. Сварка алюминиевых сплавов осуществляется специальными электродами.

ППРУ-1Д

Подвижный пункт разведки и управления подразделениями ПВО ППРУ-1Д размещен на базе шасси БТР-Д и предназначен для управления боевыми действиями полковой зенитной батареи на вооружении которой могут состоять самоходные и переносные зенитные ракетные комплексы типа «Стрела-11» и «Игла». Корпус боевой машины ППРУ-1Д видоизменен по отношению к базовому корпусу БТР-Д. В средней части корпуса установлена рубка, в которой расположены места для двух операторов. Для каждого оператора имеется автоматизированное рабочее место с пультом управления, персональной ЭВМ, средствами связи и передачи данных. В верхней части рубки находится выдвижной антенно-аппаратный пост РЛС обнаружения воздушных целей кругового обзора с опорно-поворотным устройством и четыре антенны средств связи.Компактная решетка антенны выполнена складной и в походном положении складывается внутрь рубки.

2С14 «Жало»

Самоходное противотанковое орудие 2С14 «Жало» размещено на базе шасси БТР-Д и предназначено для борьбы с бронетехникой, огневыми точками и живой силой противника в пределах прямой видимости. Корпус 2С14 видоизменен по отношению к базовому корпусу БТР-Д, в его средней части установлена сварная башня кругового вращения, изготовленная из листов катанной алюминиевой брони. В баше в единой маске размещались 100-мм нарезное орудие-пусковая установка низкой баллистики 2А70 имеющее длину ствола 40 калибров и 7,62-мм пулемет ПКТ. Для заряжания орудия использовалась механизированная боеукладка на 22 выстрела с электромеханическим и резервным ручным приводом размещённая под полом боевого отделения. Штатный боекомплект составляет: 22 выстрела с осколочно-фугасными снарядами, бронебойно-подкалиберными снарядами и управляемыми ракетами к орудию 2А70, а также 2000 патронов к пулемету ПКТ. В состав системы управления огнем входит комбинированный (дневной и пассивно-активный ночной) прицел-прибор наведения 1К13-2 с независимой стабилизацией поля зрения в двух плоскостях, комбинированный пассивно-активный прибор наблюдения ТКН-3МБ с осветителем ОУ-3ГА2, лазерный дальномер 1Д16, баллистический вычислитель 1В539 и электрический двухплоскостной стабилизатор вооружения 2Э52. Машина оснащена унифицированной системой постановки дымовой завесы 902В «Туча».

Бронетранспортер БТР-Д





Принятие на вооружение Воздушно - десантных войск (ВДВ) в 1969 г. боевой машины десанта БМД-1 не решало окончательно вопрос полной механизации пехоты войск. Дело в том, что БМД-1 при всех ее достоинствах обладала небольшой, по сравнению с боевыми машинами пехоты вместимостью, которая составляла всего семь человек (два члена экипажа и пять десантников). Для обеспечения средствами механизации всей пехоты ВДВ требовалось слишком много БМД, десантировать которые в полном объеме не представлялось возможным. В начале 70-х годов было принято решение о создании легкой бронированной машины с увеличенной по сравнению с БМД-1 вместимостью, способной к десантированию с помощью парашютных систем. Разработка проекта новой машины было поручено КБ Волгоградского тракторного завода и проводилась под руководством главного конструктора А.В. Шабалина. Бронетранспортер создавался на основе шасси БМД-1 с широким использованием ее узлов и агрегатов. БТР-Д отличался от БМД-1 удлиненным на 483 мм корпусом, наличием дополнительной пары катков ходовой части и отсутствием орудийной башни. За счет отказа от башни и удлинения корпуса удалось значительно повысить вместимость бронетранспортера. Теперь она составляла 13 человек (три члена экипажа и десять десантников). Вес машины по сравнению с БМД-1 увеличился на 800 кг. Вооружение БТР-Д состояло из двух курсовых 7,62 мм пулеметов ПКТ, расположенных аналогично курсовым пулеметам БМД-1 в специальных нишах корпуса. В ранних вариантах машина выпускалась с одним курсовым и одним установленном на крыше пулеметами ПКТ. Во второй половине 80-х годов БТР-Д выпускались с установленными на крыше автоматическими гранатометами АГС - 17 "Пламя". С  2002 года на некоторых машинах устанавливается 12,7 мм пулемет 6П50 "Корд". Компановка машины не претерпела изменений. После войсковых испытаний, которые проходили на базе 119 гв. парашютно - десантного полка (пдп), в 1974 г. БТР-Д был принят на вооружение. Серийное производство было организованно в том же году на Волгоградском тракторном заводе. БТР-Д оказался удачной машиной. На его базе было создано целое семейство боевых машин и машин боевого обеспечения для ВДВ:

- 120 мм самоходное комбинированное артиллерийское орудие 2С9 "Нона"-С;

- машина управления артиллерийским огнем 1В119 "Реостат";

- боевая машина ПТУР БТР-РД "Робот" с ПТРК 9К111;

- боевая машина БТР-ЗД "Скрежет" с   ПЗРК;

- командно-штабная машина БМД-1КШ "Сорока"

- радиостанция БМД-1Р "Синица";

- бронированная ремонтная эвакуационная машина БРЭМ-Д;

- радиостанция спутниковой связи Р-440 ОДБ "Фобос";

- пусковая установка для запуска ДПЛА комплекса "Строй"-П.

Все перечисленные модификации могут десантироваться с помощью парашютных систем, за исключением пусковой установки комплекса "Строй"-П . БТР-Д и машины разработанные на его основе на экспорт не поставлялись. В настоящее время, кроме ВДВ ВС России состоит на вооружении ряда стран - бывших союзных республик СССР.

Тактико-технические характеристики

№№

п.п.

     Наименование характеристики Единица измерения БТР-Д БТР-РД БТР-ЗД БМД-1КШ БМД-1Р БРЭМ-Д
1 Экипаж чел. 3   4 4 7 3
2 Десант чел. 10 - - - - 4
3 Вооружение 7,62 мм ПКТ

9К111

ПЗРК 9К34

АГС - 17

2

-

-

1*

1

1

-

-

1

-

3

-

1

-

-

-

1

-

-

-

1

-

-

-

4 Боекомплект 7,62мм

ПТУР 9М111

ЗУР 9М36

30мм ВОГ-17

2000

-

-

87*

1000

12

-

-

1000

-

18

-

1000

-

-

-

1000

-

-

-

1000

-

-

-

5 Мощность двигателя 5Д-20 л.с. 240 240 240 240 240 240
6 Максимальная скорость км/ч 60 60 60 60 60 60
7 Скорость на плаву км/час 10 10 10 10 10 10
8 Боевая масса т 8 8 8 8 8 8
9 Запас хода по топливу км 500 500 500 500 500 500
10 Длина по корпусу мм 5883 5883 5883 5883 5883 5883
11 Ширина мм 2630 2630 2630 2630 2630 2630
12 Высота мм 1650-2000 1650-2000 1650-2000 1650-2000 1650-2000 1650-2000
13 Дорожный просвет мм 100-450 100-450 100-450 100-450 100-450 100-450
14 Среднее удельное давление на грунт кг/кв.см 0,5 0,5 0,5 0,5 0,5 0,5
15 Аппаратура связи Р-123М

Р-111

Р-130

Р-161А2М

1

-

-

-

1

-

-

-

1

-

-

-

2

2

1

-

1

-

-

1

1

-

-

-

16 Средство постановки дымзавес ТДА 902В 4 4 4 4 4 4
17 Бронирование мм 6-26 6-26 6-26 6-26 6-26 6 - 26
18 Тяговая лебедка 12 тс шт.           1
19 Кран-стрела 3 тс шт.           1
20 Генератор ВГ-7500 шт.           1





БТР-40 Двигатель, Вес, Размеры, Вооружение

БТР-40 - средний двухосный полноприводный бронетранспортер начали проектировать конструкторы Горьковского автомобильного завода в конце 1947 года. В 1949 году бронетранспортер успешно прошел государственные испытания, а в конце 1950 года началось его серийное производство. Труд создателей бронетранспортера был высоко оценен. Они были удостоены Государственной премии. Компоновочная схема бронетранспортера являлась дальнейшим развитием компоновочной схемы советских бронеавтомобилей.

БТР-40 - видео

Она включала четыре отделения, располагавшиеся по длине корпуса в направлении от носа к корме в следующем порядке: силовой установки (моторное), управления, десантное, которое при необходимости можно было использовать как боевое отделение, и трансмиссионное, располагавшееся под первыми тремя отделениями.
Бронетранспортер БТР-40 был выполнен по безрамной схеме, обеспечивающей меньшую массу машины за счет исключения рамы и меньшую габаритную высоту. Эта схема предусматривала крепление к бронированному корпусу машины, обладавшему необходимой прочностью и жесткостью двигателя, агрегатов и узлов трансмиссии и ходовой части серийного грузового автомобиля ГАЗ-63. Для корпуса бронетранспортера, броневые листы которого соединялись между собой электросваркой, были характерны большие углы наклона лобовых листов к горизонтальной плоскости, большая их толщина, доходившая до 15 мм, отсутствие крыши в десантном отделении, наличие амбразур, прикрытых броневыми заслонками, для стрельбы из личного оружия десантников, и дверей в отделении управления и кормовой части десантного отделения.

В отделении управления БТР-40 предусматривалось размещение двух человек — водителя и командира бронетранспортера, в десантном отделении — восемь человек. В смотровых люках водителя и командира бронетранспортера устанавливались приборы наблюдения — многослойные стеклоблоки широкого обзора. Бронетранспортер был вооружен пулеметом СГМВ образца 1949 года (конструкции известного советского оружейника П. М. Горюнова, талантливого ученика В. А. Дегтярева), заменившим собой пулеметыДТи ДТМ, предназначенным для уничтожения живой силы и огневых средств противника на расстоянии до 1000 м. Этот пулемет, обладавший маневренностью и трудоемкостью изготовления пулемета В.А. Дегтярева и безотказностью действия X. С. Максима, в послевоенный период по решению Советского правительства был принят на вооружение бронетанковых и механизированных войск /5/. Благодаря ленточному питанию боевая скорострельность пулемета СГМБ (250-300 выстр/мин) была выше, чем у пулеметов ДТ и ДТМ (100 120 выстр. /мин). Пулемет мог устанавливаться на одном из четырех вертлюжных кронштейнов — курсовом (основном), установленном над отделением управления, бортовом и кормовом. Углы горизонтального обстрела пулемета, установленного на курсовом кронштейне, составляли от -15 до +43‘ Боекомплект бронетранспортера составлял 1250 патронов (пять лент) и десять ручных гранат (из них две противотанковые).

Бронетранспортер БТР-40 был укомплектован танковой коротковолновой приемо-передающей радиостанцией Р-113, имеющей дальность действия при отсутствии радиопомех до 20 км. Схема расположения двигателя, агрегатов и узлов трансмиссии бронетранспортера отличалась простотой. Она давала возможность значительного сокращения колесной базы по сравнению с одноименным параметром базовой машины (на 600 мм), чем обеспечивалась незначительная габаритная длина машины. С целью получения хороших тягово-скоростных качеств бронетранспортера, мощность его двигателя, допускавшего форсирования по частоте вращения коленчатого вала, была повышена до 58,8 кВт (80 л.с.). Подвеска бронетранспортера, состоящая из продольно расположенных полуэллиптических рессор и гидравлических поршневых двустороннего действия амортизаторов, обеспечивала возможность движения по грунтовым дорогам и местности с достаточно высокой средней скоростью — до 25 км/ч. Бронетранспортер оборудовался лебедкой, расположенной в передней части, являвшейся надежным средством восстановления потерянной проходимости (самовытаскиванием) в тяжелых дорожных условиях. Величины преодолеваемых бронетранспортером профильных препятствий практически не изменились по сравнению с его базовой машиной.

В 1950 году параллельно с основной моделью бронетранспортера была разработана его модификация БТР-40А, вооруженная двумя спаренными пулеметами КПВ калибра 14,5 мм образца 1944 года конструкции известного советского оружейника С. В. Владимирова. Они предназначались для поражения воздушных, летящих на высоте до 2000 м, и легкобронированных наземных целей на расстоянии до 1000 м, и устанавливались на турельной установке в десантном отделении, обеспечивающей круговой горизонтальный обстрел с углом возвышения до 90 . Боевая скорострельность спаренной крупнокалиберной и пулеметной установки была достаточно высокой — 300 выстр/мин. Боекомплект состоял из 1200 патронов к пулеметам (24 ленты). Экипаж этой модификации состоял из четырех человек. Боевая масса бронетранспортера составляла 5600 кг.
В 1958 году была разработана модификация бронетранспортера БТР-40Б с бронированной крышей корпуса, позволившей защитить от огня сверху личный состав, находившийся в десантном отделении и герметизировать отделение управления и десантное. В крыше корпуса имелись два люка с двойными крышками для посадки (высадки) десантников и четыре лючка для ведения огня. С целью сохранения боевой массы модификации как у основной модели, число десантников у нее уменьшили до шести человек.

Модификации

БТР-40

БТР-40 (1947) — базовая модель с открытым верхом.



БТР-40А

БТР-40А (1951) — машина противовоздушной обороны (ПВО), оснащённая зенитной установкой ЗТПУ-2 со спаренными 14,5-мм пулемётами КПВ, боевая масса 5,6 т.



БТР-40Б

БТР-40Б (1958) — с броневой крышей корпуса, серия в 1957-60 гг. Лоб корпуса — 6-8 мм. Экипаж — 2+6 чел. Вес — 5,3 т. Создана по итогам событий в Венгрии.



БТР-40РХ

БТР-40РХ — машина химической разведки. С ВПХР, автоматическим газоанализатором, радиометром-рентгенметром ДП-5А, рентгенметром ДП-3Б



БТР-40А ж.д.

БТР-40А ж.д. (1969) — модификация для железнодорожных войск, оборудованная устройством (дополнительными подъёмными колёсами с ребордами) для передвижения по железнодорожным путям; переоборудовалась непосредственно в частях.

БТР-40 (1948) — опытный с 14,5-мм пулемётом КПВ

БТР-40В (1956) — опытный, с централизованной системой регулирования давления воздуха в шинах и самоблокирующимся дифференциалом сухарикового типа. Оснащался фильтровентиляционной системой. Небольшая серия в 1957 г.

Тактико-технические характеристики БТР-40

Экипаж, чел.: 2
Десант, чел.: 8
Производитель: ГАЗ
Годы производства: 1950—1960
Количество выпущенных, шт.: около 8500

Вес БТР-40

- 5,3 тонн

Размеры БТР-40

- Длина корпуса, мм: 5000
- Ширина корпуса, мм: 1900
- Высота, мм: 1750 (1830 с тентом)
- База, мм: 2700
- Колея, мм: 1600
- Клиренс, мм: 275—400

Броня БТР-40

- Лоб корпуса, мм/град.: 11—15
- Борт корпуса, мм/град.: 8—9
- Корма корпуса, мм/град.: 7
- Днище, мм: 4
- Крыша корпуса, мм: 0—6

Вооружение БТР-40

- Пулемёты: 1 × 7,62-мм СГМБ

Двигатель БТР-40

- Тип двигателя: ГАЗ-40
- Мощность двигателя, л. с.: 78

Скорость БТР-40

- Скорость по шоссе, км/ч: 78
- Запас хода по шоссе, км: 285
- Удельная мощность, л. с./т: 15,1
- Колёсная формула: 4 × 4
- Тип подвески: на полуэллиптических рессорах

- Преодолеваемый подъём, град.: 30°
- Преодолеваемая стенка, м: 0,47
- Преодолеваемый ров, м: 0,35
- Преодолеваемый брод, м: 0,9



Фото БТР-40



Внутри БТР-40

You have no rights to post comments

БМД-4М как основа для семейства техники

Воздушно-десантные войска России в последние годы активно осваивают новую бронетехнику нескольких типов. Кроме того, в ближайшем будущем они получат целый ряд новых образцов военной техники различного назначения. Любопытной особенностью уже имеющихся и ожидаемых машин должна стать их максимальная унификация, заметным образом облегчающая совместную эксплуатацию. Согласно принципиальному решению командования, значительная часть новых типов техники должна основываться на шасси боевой машины десанта БМД-4М.
БМД-4М была создана несколько лет назад и поступила на вооружение ВДВ в 2016 году. К настоящему времени войска получили почти две сотни таких машин в базовой конфигурации, и поставки продолжаются. Эта техника предназначается для транспортировки и огневой поддержки бойцов на поле боя. Как и другая техника ВДВ, боевые машины новой модели могут десантироваться посадочным и парашютным способом. Высокая огневая мощь обеспечивается боевым модулем, оснащенным 100-мм орудием-пусковой установкой, 30-мм автоматической пушкой и 7,62-мм пулеметом. Вместе с экипажем из трех человек БМД-4М перевозит пятерых десантников.

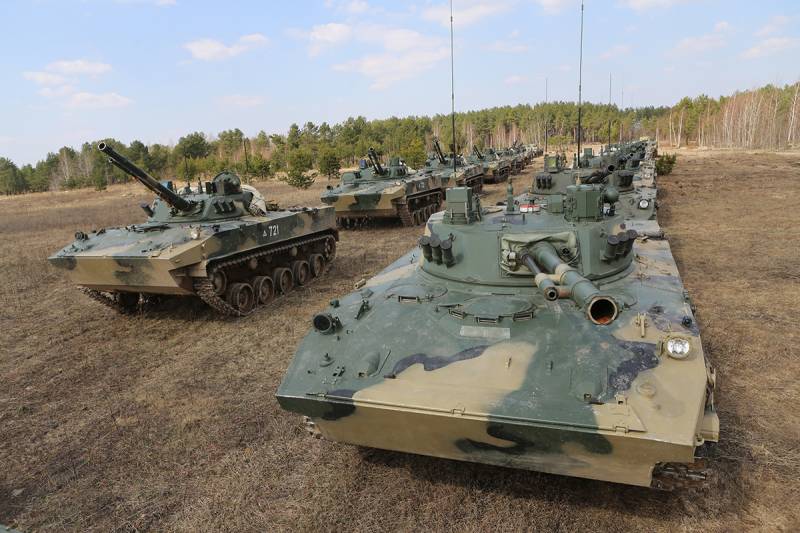

Боевые машины десанта БМД-4М на учениях. Фото Минобороны РФ / mil.ru

Шасси БМД-4М, рассматриваемое в качестве основы для различной бронетехники, получает сравнительно легкий броневой корпус, способный защитить от пуль стрелкового оружия. В исходной версии корпус имеет классическую компоновку с передним и центральным расположением обитаемых отсеков и кормовым моторно-трансмиссионным отделением. Шасси оснащается дизельным двигателем УТД-29 мощностью 500 л.с. Пятикатковая ходовая часть имеет управляемую гидропневматическую подвеску. Для преодоления водных преград предусмотрены водометные движители.

Унифицированный бронетранспортер

В недавнем прошлом специально для ВДВ был разработан бронетранспортер БТР-МД. В основе его конструкции лежало шасси боевой машины десанта БМД-4, строившейся в ограниченных количествах. В дальнейшем было принято решение о перевооружении войск машинами БМД-4М, вследствие чего появился улучшенный вариант бронетранспортера под названием БТР-МДМ «Ракушка». В отличие от ряда других современных бронемашин, этот образец не основывается на конструкции БМД-4М. При этом имеет место унификация двух машин по ряду агрегатов.

Большая часть элементов корпуса и внутреннего оснащения для БТР-МДМ заимствуется у базового БТР-МД. В результате этого две машины почти не отличаются внешне, а также имеют схожие тактико-технические характеристики. В то же время, обновленная «Ракушка» получила силовую установку от БМД-4М, включающую двигатель УТД-29. Некоторым доработкам в проекте подверглись корпус и ходовая часть. Прочие элементы, такие как средства перевозки десанта, вооружение или системы связи, не претерпели серьезных изменений.

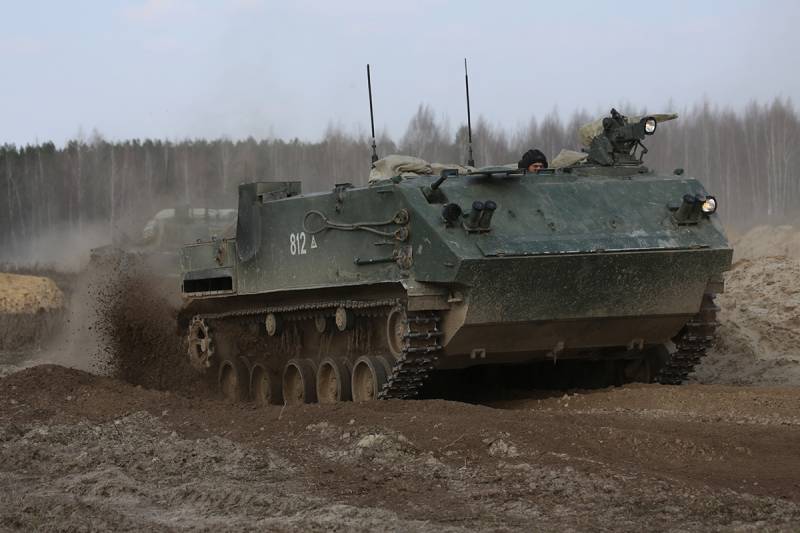

Бронетранспортер БТР-МДМ/ Фото Минобороны РФ / mil.ru

В связи с решением об отказе от первой версии бронемашины десанта БМД-4 дальнейшая судьба бронетранспортера БТР-МД на ее базе оказалась под вопросом. Несколько лет назад этот вопрос был решен, и в серию пошел более новый БТР-МДМ. Предполагалось, что унификация с БМД-4М, так же ставящейся в серию, могла бы облегчить совместную эксплуатацию техники. К настоящему времени войска получили несколько десятков БТР-МДМ, и их производство продолжается.

Разведчик на базе БТР

В отечественной практике бронетранспортеры нередко рассматриваются в качестве основы для техники того или иного назначения, в том числе для вспомогательных машин. Осенью прошлого года на вооружение ВДВ была принята новая специальная машина, построенная на шасси бронетранспортера БТР-МДМ. Для подразделений радиационной, химической и биологической защиты была создана разведывательная химическая машина РХМ-5М. Согласно прошлогодним сообщениям, в 2018 году планировалось начать серийное строительство и поставки новой техники в войска.

Внешне новая РХМ-5М почти не отличается от базовой «Ракушки». Также имеет место максимальное сходство внутренних агрегатов. Различие двух машин заключается в оборудовании обитаемого отсека. В отличие от бронетранспортера, разведывательная машина несет комплекс оборудований, необходимого для работы в зараженных зонах. Она способна в автоматическом режиме изучать обстановку, отслеживать метеоусловия, находить угрозы и составлять карты зараженной местности. Данные об угрозах в автоматическом режиме выдаются различным потребителям.


Разведывательная химическая машина РХМ-5М. Фото Минобороны РФ

Почти все целевое оборудование РХМ-5М располагается внутри защищенного корпуса. За его пределами помещены лишь отдельные устройства. Машиной и ее системами управляет экипаж из четырех человек, помещенный в общем отсеке. Для самообороны имеется установка с пулеметом. Также сохраняются дымовые гранатометы, использовавшиеся на базовом БТР.

«Спрут» на новом шасси

В распоряжении воздушно-десантных войск имеются самоходные противотанковые пушки 2С25 «Спрут-СД». Этот образец техники был построен на шасси опытного легкого танка «Объект 934» и получил боевой модуль с 125-мм гладкоствольным орудием-пусковой установкой 2А75. Легкая самоходка может десантироваться с использованием парашютных систем и поддерживать войска огнем. «Спрут-СД» способен бороться как с живой силой или незащищенной техникой, так и с танками противника.

Несколько лет назад было принято решение о глубокой модернизации имеющейся самоходки 2С25. В рамках проекта 2С25М «Спрут-СДМ1» предлагалось обновить систему управления огнем, повысив основные боевые качества машины, а также заменить имеющееся шасси. С целью максимальной унификации с прочей техникой ВДВ модернизированное боевое отделение следовало перенести на доработанное шасси БМД-4М. Преимущества такой модернизации очевидны.

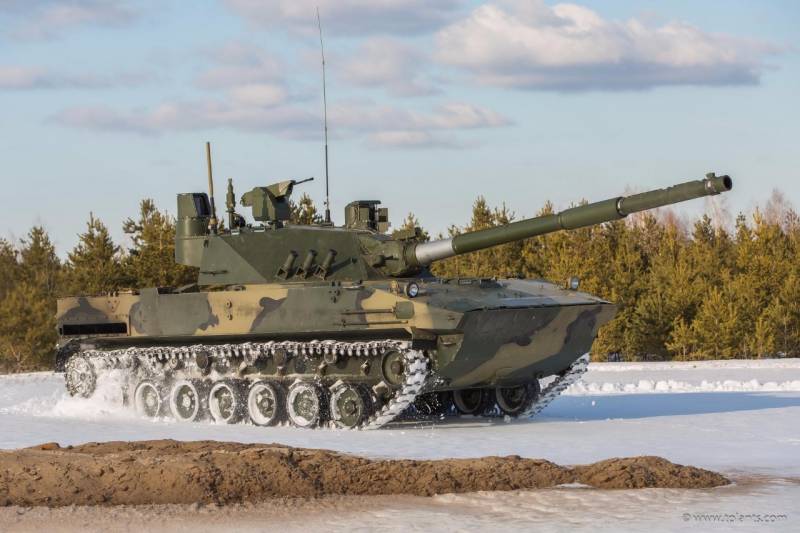

Опытный образец СПТП 2С25 "Спрут-СДМ1". Фото Концер "Тракторные заводы" / tplants.com

В связи с ростом нагрузок имеющееся шасси пришлось удлинить. Корпус получил новую секцию, а в ходовую часть включили пару дополнительных опорных катков и по два поддерживающих ролика на каждый борт. Силовая установка и трансмиссия при этом напрямую заимствуются у БМД-4М. Что касается боевого отделения, то оно получает улучшенную систему управления огнем, которая позволяет повысить точность стрельбы. Ранее сообщалось о возможности внедрения нового комплекса управляемого вооружения с противотанковыми ракетами, запускаемыми через ствол орудия.

К настоящему времени построено не более нескольких опытных машин «Спрут-СДМ1». В этом году планируется начать государственные испытания, по результатам которых такая техника сможет поступить на вооружение. В случае благополучного завершения испытаний ВДВ получат новые серийные машины не позднее начала двадцатых годов.

Артиллерийский «Лотос»

Удлиненное на два катка шасси БМД-4М уже нашло применение в другом проекте самоходного артиллерийского орудия. С 2016 года отечественная промышленность работает над проектом самоходки 2С42 с шифром «Лотос». Целью проекта является создание новой боевой машины, имеющей полноповоротную башню с орудием калибра 120 мм. По известным данным, в будущем новый «Лотос» должен будет заменить устаревающие машины 2С9 «Нона-С».

Согласно сообщениям недавнего прошлого, шасси для САО 2С42 не должно заметно отличаться от соответствующей разработки для 2С25М. Предлагалось использовать тот же броневой корпус с противопульной защитой, имеющий увеличенную длину. Ходовая часть так же должна иметь по семь опорных катков на борт. Силовая установка и трансмиссия меняться не должны. Боевая масса составит 18 т, что позволит использовать самоходку с современными парашютными системами.

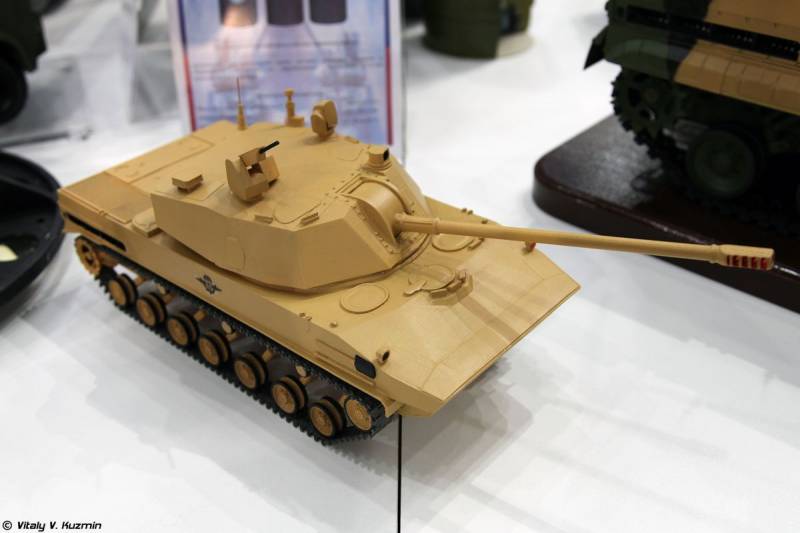

Макет боевой машины 2С42 "Лотос". Фото Vitalykuzmin.net

По официальным данным, «Лотос» получит 120-мм длинноствольное орудие с широкими боевыми возможностями. За счет изменения углов возвышения от -4° до +80° машина сможет атаковать цели на дальностях до 13 км. При этом, вероятно, орудие сможет решать задачи полевой пушки, гаубицы и миномета – в зависимости от поставленной боевой задачи и применяемых боеприпасов.

Промышленность уже показывала макеты перспективного САО «Лотос», но полноценный опытный образец пока не участвовал в открытых мероприятиях. Согласно прошлогодним сообщениям, к началу 2018 года предполагалось построить первый прототип, а в 2020-м должен будет состояться запуск серийного производства. Таким образом, стоит ожидать, что в скором будущем состоится первая публичная демонстрация новой машины 2С42 «Лотос».

Десантируемый «Корнет»

В 2015 году появились первые сообщения о желании военного ведомства разработать новый самоходный противотанковый ракетный комплекс, предназначенный для воздушно-десантных войск. Тогда же стало известно, что этот образец техники будет выполнен на шасси бронемашины БМД-4М, а его вооружением будет пусковая установка с ракетами системы «Корнет». Готовый образец техники получил индекс ГРАУ 9П162М. К сожалению, в течение длительного времени новые сообщения об этом проекте не поступали.

Несколько месяцев назад было официально объявлено, что в интересах ВДВ действительно реализуется опытно-конструкторская работа с шифром «Корнет-Д1», предусматривающая установку противотанкового комплекса на гусеничное шасси. Более того, проект уже приближается к своему завершению. В течение двух следующих лет планируется провести государственные испытания, после чего самоходные ПТРК пойдут в серию и поступят в войска.

БМД-4М как основа для семейства техники
Единственное известное изображение комплекса 9П162М "Корнет-Д1". Фото Gurkhan.blogspot.com

Опытная техника нового типа, если и существует, пока открыто не демонстрировалась. Известно только одно изображение, демонстрирующее изделие 9П162М / «Корнет-Д1». На этом рисунке показано шасси БМД-4М с усиленной защитой боковой проекции, но без штатного боевого отделения с башней. Вместо нее в центре корпуса находятся две выдвижные пусковые установки комплекса «Корнет». Каждая из них несет по четыре транспортно-пусковых контейнера с ракетами и оптико-электронные приборы управления стрельбой.

Есть основания полагать, что опытные образцы новой боевой машины для ВДВ уже, как минимум, строятся и готовятся к будущим испытаниям. В ближайшее время их могут впервые показать общественности и специалистам.

Зенитный «Птицелов»

Сейчас на вооружении ВДВ состоит несколько зенитных ракетных комплексов малой дальности, причем это сравнительно старые системы. Для их замены уже создается новый образец техники, отвечающий современным требованиям. ЗРК для ВДВ создается в рамках проекта с шифром «Птицелов». Как и в ряде других случаев, в качестве основы для этого образца выбрано гусеничное шасси БМД-4М.

БМД-4М как основа для семейства техники
ЗРК "Сосна" - возможный источник комплектующих для комплекса "Птицелов". Фото КБ Точмаш им. А.Э. Нудельмана / kbtochmash.ru

До недавнего времени продолжался процесс формирования облика будущего ЗРК и поиск оптимальных решений. В начале августа командование воздушно-десантных войск официально объявило о завершении этой части работ. Облик сформирован, и теперь промышленность занимается его воплощением в виде конструкторской документации, по которой в дальнейшем будет построена опытная техника. При этом, как и ранее, были оглашены далеко не все ожидаемые подробности.

Неоднократно указывалось, что для унификации нового зенитного комплекса с другой техникой ВДВ предполагается использовать гусеничное шасси боевой машины десанта БМД-4М. Какие системы будут устанавливаться на него – неизвестно. В недавнем прошлом высказывались предположения о возможной модернизации пусковой установки и ракет комплекса «Стрела-10М3». Также было возможным применение системы «Сосна». Соответствуют ли эти предположения действительности, и стали ли они основой для технического облика – неизвестно.

Опытный образец ЗРК «Птицелов» планируется построить в 2020 году. После всех необходимых испытаний появится заказ на серийную технику. Ее поставки запланированы на 2022 год. После этого «Птицеловы» начнут заменять самоходные ЗРК семейства «Стрела-10», в настоящее время являющиеся основой ПВО ВДВ.

Большое семейство

На протяжении последних десятилетий советская и российская армия активно использовали идею применения имеющихся шасси в качестве основы для техники различного назначения. В последние годы эта идея заметно преобразилась, что привело к появлению концепции унифицированных платформ, изначально создаваемых в качестве основы для машин разных классов и типов.

БМД-4М как основа для семейства техники
БМД-4М на полигоне. Фото Минобороны РФ / mil.ru

Те же самые тенденции можно наблюдать при развитии боевых и вспомогательных машин для воздушно-десантных войск. Целый ряд современных и перспективных образцов для ВДВ строится на базе шасси БМД-4М или с широким использованием его агрегатов. Такая унификация приводит к получению очевидных преимуществ производственного, эксплуатационного и боевого характера. Естественно, военные и промышленность стремятся реализовать весь потенциал идеи унифицированных шасси.

Несколько образцов бронетехники, построенных на базе БМД-4М или с применением ее агрегатов, уже приняты на вооружение, производятся большой серией и осваиваются войсками. В течение нескольких следующих лет в строевых частях к ним присоединятся новые боевые машины иных классов и другого назначения. По известным данным, в настоящее время командование ВДВ планирует создать до десятка различных типов техники на основе одного шасси, перестраиваемого тем или иным образом. За счет этого можно будет закрыть большую часть потребностей войск в новой технике.

Изначально боевую машину десанта БМД-4М можно было рассматривать только как защищенное транспортное средство для бойцов, способное поддерживать их огнем. Теперь же ситуация изменилась. Этот образец бронетехники становится базой для ряда новых боевых машин разного назначения. После реализации всех актуальных планов, предусматривающих разработку едва ли не десятка образцов на унифицированном шасси, БМД-4М заслуженно можно будет считать основой парка техники ВДВ.

По материалам сайтов:
http://mil.ru/
http://skbm.ru/
http://tplants.com/
http://tass.ru/
http://rg.ru/
http://ria.ru/
http://russianarms.ru/
http://bastion-karpenko.ru/
http://rbase.new-factoria.ru/
http://gurkhan.blogspot.com/
https://bmpd.livejournal.com/

Четвертый десантный: тест-драйв боевой машины БМД-4М проекта «Садовница»

Какая главная премьера 2015 года? Для кого-то Lada Vesta, а для кого-то – Bentley Bentayga. Но вот для любого служащего десантника это по-любому будет БМД-4М. Шутка ли, совершенно новое поколение боевой машины десанта… Последняя, с позволения сказать, «премьера в этом сегменте» состоялась в 2004 году.

Для знакомства с нашим героем мы побывали в гостях в гвардейском полку Воздушно-десантных войск. В 9 утра простой “офисный планктон” только начинает “кучковаться” у кулера с горячей водой (а некоторые представители творческих профессий так и вовсе продирают глаза), но в парашютно-десантом полку работа уже кипит. На улице минус 10, а десантура, пестря тельняшками, ходит с раскрытой грудью. Мимо прошел длинный строй солдат, а вокруг снуют КамАЗы и УАЗы. “Вон, топливозаправщик едет – он в гараж, и мы за ним. Машины будем заправлять,” – говорит сопровождающий меня офицер.

Военный гараж – это не то место, куда простой человек приходит для того, чтобы поковыряться в машине и оставить за собой пару литров “отработки” на полу. Военный гараж – это идеальная чистота и порядок, каких не встретишь в иной ремзоне официального дилера премиальной марки. Воинская дисциплина и устав творят чудеса…

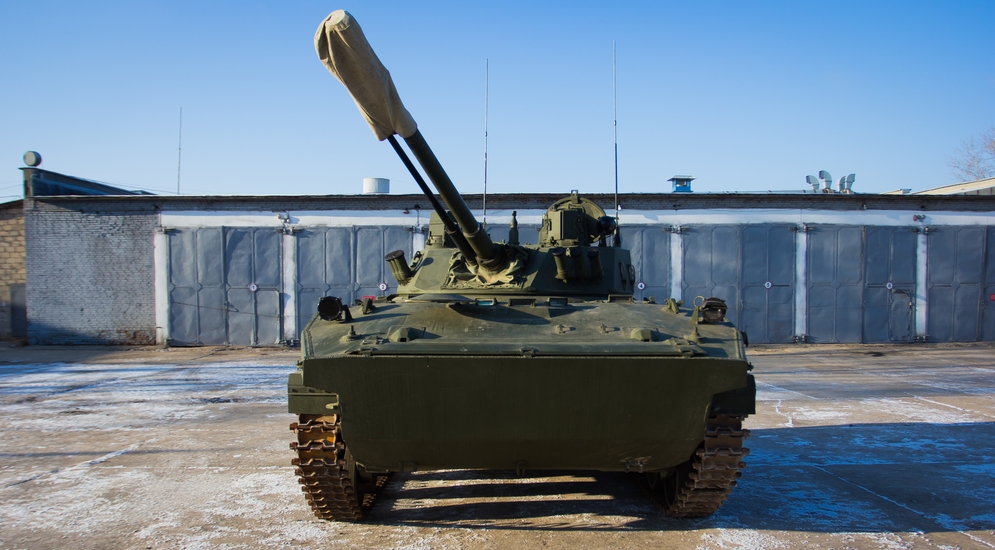

В одном из боксов дожидается новенький экземпляр БМД-4М, вышедший из цехов “Курганмашзавода” в 2015 году. Литера “М” (модернизированный) означает кардинальные изменения по сравнению с предыдущей машиной – БМД-4: здесь совершенно новые корпус, двигатель и ходовая часть. Машина на 60 процентов унифицирована с сухопутным собратом – БМП-3 и повторяет его компоновку. А боевой модуль “Бахча-У” (башня с орудиями – пусковой установкой и системой управления вооружением) – вообще идентичен.


Новая “четверка” недавно поступила на вооружение, и бойцы изучают особенности запуска подогревателей и двигателя в зимних условиях, проверяют работоспособность агрегатов и электрических систем. Механики готовят системы пневматики и гидравлики, которые изменяют клиренс боевой машины при эксплуатации зимой.

А пока они колдуют над БМД, у меня есть время осмотреть ее со стороны.

Инженеры кардинально изменили корпус в угоду унификации с БМП-3, тем самым серьезно снизили производственные затраты и упростили обслуживание новой машины. БМД-4М внешне – копия своего сухопутного товарища, но есть небольшие различия: бревна на борту нет, в ходовой – пять вместо шести пар опорных катков на торсионах, да и габариты поменьше. Машина “укорочена” в длину, на корме даже виден сварной шов! А водомётные движители такие же, как и на БМП.



Основное вооружение – это 100 мм пушка 2А70 – она же пусковая установка для управляемых ракет “Аркан”, пробивающих броню толщиной до 750 мм. Для ближнего боя – 30 мм автоматическая пушка 2А-72 и один пулемет ПКТ-М.



Броня – противопульная из нового сверхпрочного алюминиевого сплава, предотвращает поражение осколками экипажа внутри боевой машины. Казалось бы, для такой машины нужна броня толще? Толще – значит тяжелее, а тяжесть скажется на возможности десантирования с самолета военно-транспортной авиации. Мощная броня этой машине не нужна – боевые задачи предполагают внезапную высадку с транспортника, затем захват и удержание плацдарма до подхода основных сил. Еще один вероятный сценарий – уничтожение целей в глубине обороны или в тылу противника. Слишком тяжёлая техника не подходит для выполнения таких задач.

Компенсировать недостаток бронирования БМД-4М здесь призваны огневая мощь и манёвренность. В открытое противостояние с танками модернизированная “четверка” не вступает – в случае обнаружения на большой скорости она уйдёт от преследователей, а юркость поможет с «активной безопасностью» при обстреле.



Мы углубились в аналитику, и в реальный мир вернул нас механик-водитель. Он открыл крышу моторно-трансмиссионного отделения – там надежный дизельный барнаульский УТД-29 мощностью в 500 лошадиных сил с десятком цилиндров, которые “развалились” по пять в ряд строго напротив друг друга на манер оппозитов Subaru. Только этот двигатель надежнее и не “жрет” масло наравне с топливом.

Надо двигаться дальше – полезем внутрь. Знаете, если бы за каждый раз, когда я отбивал себе голову или выворачивал суставы при попытке залезть внутрь военной машины, мне давали по рублю, то я стал бы миллионером. Внутри БМД-4М повторилась старая история.



Пока влезал в десантный люк на корме, основательно врезался головой во что-то металлическое. Сзади десантного отделения не 4, как в БМП-3, места для десанта, а всего 2, однако свободного пространства от этого не стало больше. Впереди люлька боевого модуля “Бахча-У” – в ней сидят командир и наводчик-оператор. И я буду с вами честным: через люки на крыше туда я пролезть не смог, было очень холодно, а уютную куртку снимать особого желания не было. Поэтому скажу вкратце: система управления огнём и прицелы – такие же, как на БМП-3.



Далее через люк запускаю себя на место механика-водителя по-центру. И снова появилось ощущение дежавю, но с изменениями в лучшую сторону: знакомое кресло с регулировкой по высоте и наклону, но уже с подогревом. Рубленая приборная панель без шкал, но с кнопками, тот же штурвал с чёрной кнопкой, включающей режим вращения на месте. Как в БТР-МДМ “Ракушка”, по левую руку – цветной дисплей, на который можно вывести любые данные о работе машины, которые, в свою очередь, записываются в “черный ящик”. А вот рычаг полуавтоматической коробки на штурвале напомнил уже компоновку «американцев» и некоторых Мерседесов. Слева и справа от места механика-водителя – еще четыре места для десантников, и впятером здесь должно быть достаточно просторно.



Пока машина готовится к нашему «тест-драйву», у меня есть немного времени пообщаться с офицерами. Новая «четверка» им нравится – она более “понятная” в управлении и обслуживании, по сравнению с прошлой модификацией, и ощутимо быстрее. Максимальные 70 километров в час набирает быстро, а в Алабино разогнали до «сверхпаспортных» 75 километров в час. Легко управляется и на ходу мягкая. Топливные баки на 280 и 180 литров позволяют проехать 500 километров до заправки. Ходовая часть от БМП-3, с большим ресурсом надежности, помогает вытащить машину из любой ситуации.

Тем временем машина готова к запуску. Как едет? «Мягко» – слово не вполне подходящее. По грунту идет как по асфальту. Гидропневморессоры изменяют клиренс машины на 45 сантиметров и создается ощущение, будто «стелишь» за рулём «пневмоподвешенного» Range Rover, обутого в нетипичные высокопрофильные шины. Очень хотелось «подубасить» по буеракам полигона, но по рации запретили. Армия, что тут поделаешь… Зато успел оценить виброизоляцию на бетонке, по которой БМД-4М умеет «поливать» без характерного для подобной техники «дребезга» гусениц.



Помнится, компактная «Ракушка» мне очень понравилась своей маневренностью, но после сегодняшнего героя я готов отобрать у нее лавры любимой военной машины. БМД-4М – это, можно сказать, «премиальный внедорожник» в мире военной техники. Полностью ВДВ перейдут на эти новые машины в 2025 году – «смена поколений» в армии, увы, идет всегда несколько медленнее, чем на «гражданке».


Читайте также:


Боевые машины на базе БМД-3 (Часть 1) БМД-4


В разные годы были начаты ОКР по созданию на базе БМД-3 целого ряда боевых и специальных машин, однако по разным причинам большинство из них прекратилось на этапах подготовки рабочей конструкторской документации и изготовления опытных образцов для предварительных испытаний.

Из числа машин на шасси БМД-3, поставленных на серийное производство, можно упомянуть боевую машину десанта БМД-4, 125-мм самоходную противотанковую пушку 2С25 «Спрут-СД» и разведывательную химическую машину РХМ-5. Завершена также разработка десантного многоцелевого бронетранспортера БТР-МД.

Командирская БМД-ЗК

Предварительные испытания командирской модификации «Бахча-К» прошли в 1993 г., государственные испытания — в 1994 г., а в 1996 г. под обозначением БМД-ЗК она была принята на вооружение. Боевой расчет БМД-ЗК сокращен до пяти человек, на машине дополнительно смонтированы радиостанции и навигационная аппаратура. Однако серийно БМД-ЗК не выпускалась.

БМД-4

Еще на этапе формирования облика семейства боевых и специальных машин для ВДВ на базе «боевой машины десанта 90-х годов» конструкторы в инициативном порядке предлагали включить в него «боевую машину десанта с повышенными характеристиками по вооружению и защите». Комплекс ее основного вооружения был бы аналогичен разрабатываемой в это же время БМП-3 (100-мм орудие, 30-мм автоматическая пушка и 7,62-мм пулемет в едином блоке в двухместной башне) при боевой массе машины 14-15 т. Предполагалось выполнить перспективную БМД на шести- или семикатковом шасси — в зависимости от планируемой вместимости. Проект так и не реализовали, однако к вопросу усиления вооружения БМД и его унификации с вооружением серийной БМП-3 вернулись уже во второй половине 1990-х гг..

На БМД-4 установлено единое БО «Бахча-У» производства КБП

На этот раз речь шла о существенной модернизации БМД-3 с сохранением пятикаткового шасси и установкой двухместного боевого отделения с комплексом вооружения, аналогичным БМП-3. Новое боевое отделение (боевой модуль) разработали в тульском КБ Приборостроения (КБП) в рамках программы модернизации БМП-3. ОКР по боевой машине десанта с новым унифицированным боевым отделением получила шифр «Бахча-У» (который нередко относят к боевому отделению). КБП оказалось ведущим предприятием по этой ОКР. Соисполнителем по шасси был, естественно, ВгТЗ, где работы шли под руководством главного конструктора В.В. Ханакина. Совместные работы КБП и ВгТЗ по этой машине развернулись с 1997 г. Опытное боевое отделение было изготовлено КБП и «Туламашзаводом» в 2001 г. и прошло испытание на шасси БМД-3.

На вооружение новую боевую машину десанта приняли 31 декабря 2004 г. под обозначением БМД-4. В мае 2005 г. в Туле на территории ГУП «КБП» его Генеральный конструктор А.Г. Шипунов торжественно передал командующему ВДВ генерал-полковнику А.П. Колмакову четыре БМД-4, а в августе того же года новые машины получил 137-й отдельный парашютно-десантный полк (г. Рязань). Предполагалась организация серийного производства БМД-4 с изготовлением новых шасси на ВгТЗ и постепенная модернизация ранее выпушенных БМД-3 до уровня БМД-4 в ходе капитального ремонта.

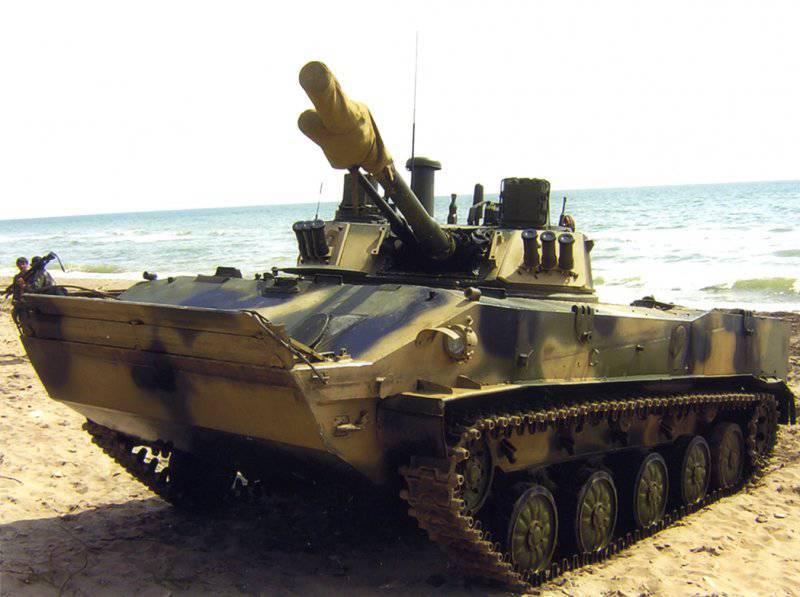

Одна из первых боевых машин десанта БМД-4 («Объект 960»). Амбразура автоматического гранатомета в лобовом листе корпуса еще не заглушена

Боевые машины на базе БМД-3 (Часть 1) БМД-4

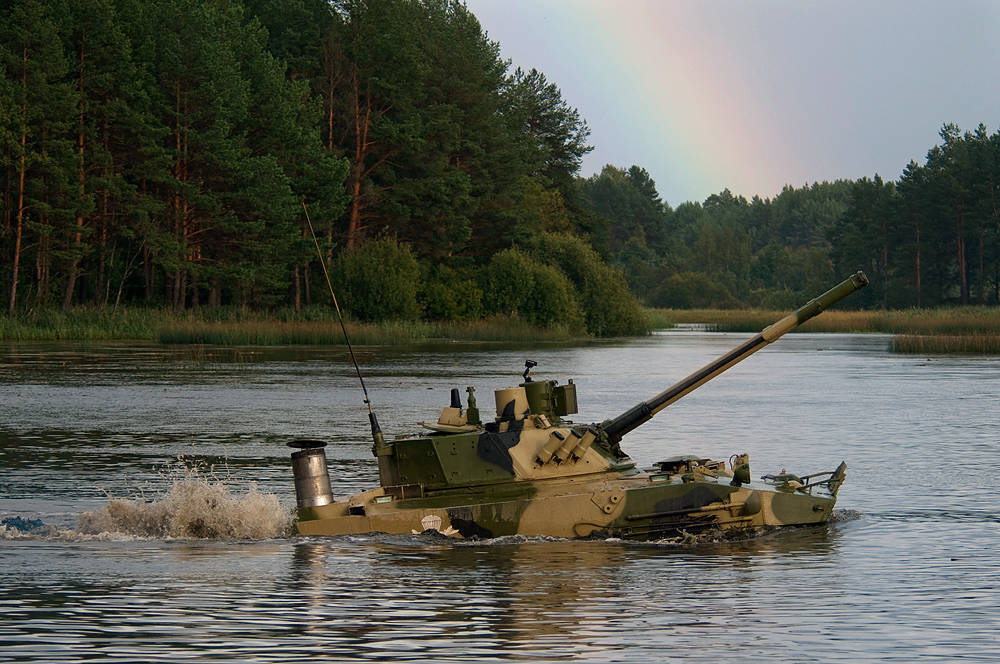

БМД-4 на плаву

Боевые машины на базе БМД-3 (Часть 1) БМД-4

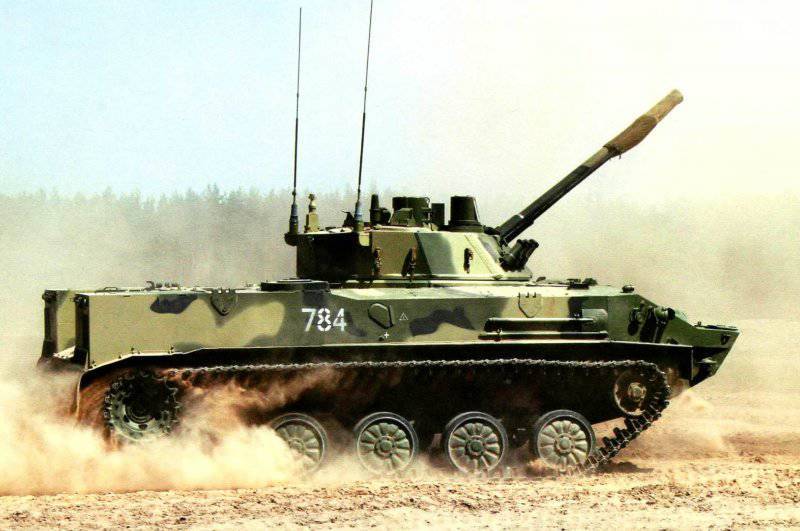

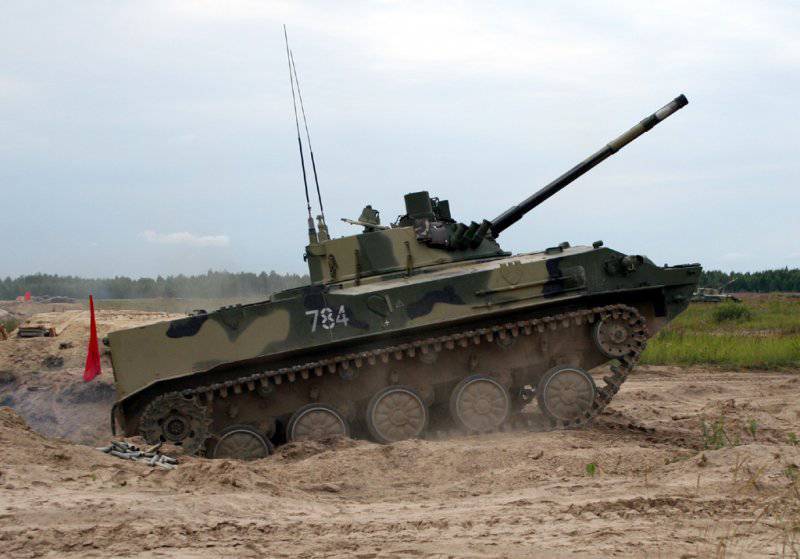

Боевые машины десанта БМД-4. Хорошо видны встроенная установка вооружения и комбинированные прицелы наводчика и командира

Разумеется, не обошлось без «трений». На фоне в целом положительных отзывов командования ВДВ звучали нарекания на превышение БМД-4 предела массы 13,2 т, который ранее с большим трудом был согласован для БМД-3 (хотя столь радикальное усиление вооружения могло дать и куда большее увеличение массы). Интенсивная эксплуатация первых трех БМД-4 в 137-м полку позволила выявить ряд проблем. Высказывались, в частности, претензии и к «стыковке башни и шасси» — в основном, к совместимости электрооборудования корпуса машины и боевого отделения, к узкому температурному диапазону концевых выключателей и т.п. Вызывало нарекание качество изготовления некоторых деталей, что потребовало доработок. Если офицеры-десантники, эксплуатировавшие первые БМД-4, даже шутили, что в машине «нужно предусмотреть еще одно место — для представителя завода» (а представители КБП и ВгТЗ все время находились в части в процессе опытной эксплуатации), то к машинам следующей серийной партии относились уже значительно лучше. Из Рязани БМД-4 передали в 76-ю десантно-штурмовую дивизию (г. Псков).

БМД-4 сохранила шасси и общую схему компоновки базовой БМД-3. В отделении управления по оси машины располагается механик-водитель, справа и слева от него — два десантника, а также два универсальных сиденья, на которых при десантировании размещаются командир и наводчик. За отделением управления расположено боевое отделение с размещением основного вооружения и двух членов экипажа во вращающейся башне. За башней находится десантное отделение с тремя местами для десантников, осуществляющих посадку и высадку через кормовой десантный люк. Моторно-трансмиссионное отделение (МТО) занимает заднюю часть корпуса.

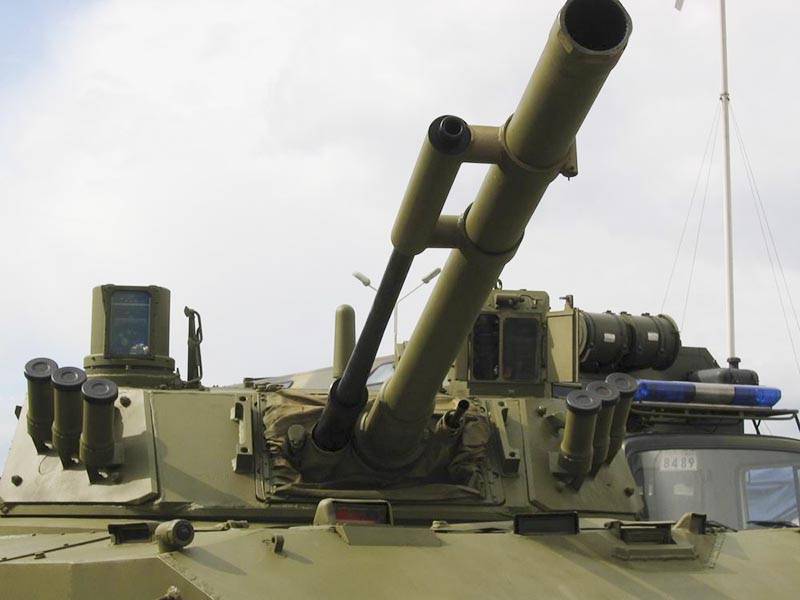

В башне в едином блоке собраны 100-мм орудие-пусковая установка 2А70, справа от него — 30-мм автоматическая пушка 2А72, слева — 7,62-мм пулемет ПКТ или ПКТМ. Конструкторам КБП удалось сделать строенную установку разнокалиберного вооружения достаточно компактной; блок оружия имеет длину 3943 мм, ширину по цапфам 655 мм, массу 583 кг. Углы наведения блока оружия по вертикали — от -6 до +60°.

2А70 представляет собой нарезное 100-мм орудие низкой баллистики с вертикальным клиновым затвором, с возможностью запуска через ствол противотанковой управляемой ракеты (ПТУР), снабжено единым автоматом заряжания осколочно-фугасных снарядов и ПТУР. Автомат производит доставку выстрелов из мест хранения в плоскость заряжания орудия-пусковой установки, досылание в камору и удаление стреляной гильзы за пределы боевого отделения. Соответственно, автомат заряжания включает конвейер, механизмы загрузки, заряжания и открытия люка выброса гильз. Каркас конвейера, в котором выстрелы уложены в лотки, размещен под полом боевого отделения и может вращаться относительно последнего с помощью электромеханического или ручного (аварийного) привода. Автомат заряжания уменьшает загазованность внутри машины и обеспечивает заряжание пушки в течении 4-6 с.

ПТУР вместе с орудием и аппаратурой управления составляет комплекс управляемого вооружения. В его составе могут использоваться выстрелы ЗУБК23-3 с ПТУР 9М117М1 или ЗУБК10-3 с ПТУР 9М117. Система управления обеих ПТУР — полуавтоматическая по лучу лазера. ПТУР 9М117М1 «Аркан» при бронепробиваемости 750 мм с преодолением динамической защиты позволяет на дальностях до 5500 м поражать современные основные боевые танки, включая М1А1 «Абрамс», «Леопард-2» и др. (бронепробиваемость боевой части ПТУР 9М117 — 550 мм без обеспечения преодоления ДЗ, максимальная дальность стрельбы — 4000 м). В боекомплект орудия входят 100-мм выстрелы с осколочно-фугасными снарядами: 3УОФ19 со снарядом 3ОФ70 и 3УОФ17 со снарядом 3ОФ32. Оптимизированная форма снаряда, некоторое его облегчение при увеличении метательного заряда в выстреле ЗУОФ19 позволили вести огонь на дальности до 7000 м против 4000 м с ЗУОФ17, при этом могущество снаряда ЗОФ70 выстрела ЗУОФ19 увеличено за счет большего коэффициента наполнения, улучшена также кучность стрельбы.

Автоматическая пушка 2А72 имеет двухстороннее ленточное питание с автоматизированным и ручным переключением подачи. В боекомплект входят патроны ЗУБР6 с бронебойно-трассирующим, ЗУБР8 с бронебойным подкалиберным и ЗУОФ8 с осколочно-фугасно-зажигательным снарядами. Дальность стрельбы 30-мм пушки — до 4000 м осколочно-фугасным и до 2500 м бронебойным подкалиберным снарядами. Использованные звенья лент пушки и пулемета, стреляные гильзы пулемета отводятся внутрь боевого отделения. Комплекс вооружения рассчитан на поражение не только наземных (основные боевые танки, бронемашины, живая сила открыто и в укрытиях, огневые сооружения, пусковые установки ПТУР и др.), но и низколетящих воздушных целей противника (возможность поражения вертолетов огнем 30-мм пушки или ПТУР).

Боекомплект механизированной боеукладки составляют 34 унитарных 100-мм выстрела (в том числе четыре выстрела с ПТУР), 350 патронов к 30-мм автоматической пушке и 2000 7,62-мм патронов к пулемету. Кроме того, имеются шесть запасных81-мм дымовых гранат ЗД6 (ЗД6М) для дымовых гранатометов. При авиатранспортировке и десантировании парашютным способом БМД-4 устанавливалось уменьшение боекомплекта. Это одна из вынужденных мер «снятия» лишней массы, так как для десантирования требуется снизить массу машину с 13,6 до 13,2 т.

Существенным новшеством и преимуществом нового боевого отделения стала автоматизированная всесуточная система управления огнем (СУО), включающая:
- высокоточный комбинированный (день/ночь) прицел наводчика с независимой двухплоскостной стабилизацией поля зрения, оптическим, тепловизионным и дальномерным каналами, информационным каналом управления ПТУР. Кратность увеличения дневного канала — 12х, диапазон измеряемой дальности по дальномерному каналу — до 10000 м;
- панорамный прицел командира с дневно-ночным и дальномерным каналами, позволяющий командиру давать целеуказание наводчику, а также вести прицельную стрельбу всеми видами вооружения, кроме ПТУР;
- автомат сопровождения целей, объединенный с тепловизионным и телевизионным каналами прицелов;
- двухплоскостной стабилизатор вооружения, обеспечивающий минимальную скорость наведения 0,02 град./с и максимальную перебросочную скорость 60 град./с;
- цифровой баллистический вычислитель;
- датчики внешней информации;
- пульты наводчика и командира, мониторы командира и наводчика, пульт управления.

Комбинированный прицел наводчика и панорамический прицел командира разработаны КБП совместно с ОАО АНПП «Темп-Авиа» (г. Арзамас»), ФГУП «НИИ «Полюс» (г. Москва), ОАО «ВОМЗ» (г. Вологда). К созданию автомата сопровождения целей привлекли ОАО «НКБ ВС» (г. Таганрог), баллистического вычислителя, пультов управления, навигационной аппаратуры — МИЭТ (г. Зеленоград), стабилизатора -ОАО «СКБ ПА» (г. Ковров). Так что в КБП не преувеличивали, говоря, что комплектующие на сборку БМД-4 «привозят со всей России». Составные части СУО связаны единой информационно-управляющей системой. СУО позволяет командиру и наводчику вести эффективную стрельбу с места и в движении (в том числе — на плаву), днем и ночью, существенно повышает разведывательные возможности БМД-4. Возможность ведения прицельной стрельбы с ходу для легкобронированной машины имеет, наверное, еще большее значение, чем для машин тяжелой категории, поскольку способствует уменьшению уязвимости от огня противника. С другой стороны, увеличение дальности стрельбы осколочно-фугасным снарядом дает возможность БМД-4 поддерживать действия десантников огнем с закрытых позиций.

Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4

Тактико-технические характеристики БМД-4

Полная масса, т...............................................13,6
Экипаж+десант, чел.........................................2+5

Авиатранспортирование.....................самолетами типа Ил-76(М,МД),Ан-22

Высота на рабочем клиренсе, мм...................2227
Длина с пушкой вперед, мм............................6780
Длина по корпусу, мм......................................6000
Ширина, мм....................................................3256
Клиренс, мм.................... 100-500 (рабочий — 420)

Вооружение:
орудие-пусковая установка:
- марка........................................................2А70
-калибр (мм), тип.........................100, нарезная
- заряжание...........................автомат заряжания
- скорострельность (ОФС), выстр./мин.... 10—12 пушка:
- марка........................................................2А72
-калибр (мм), тип...........................30, нарезная

автоматическая
- темп стрельбы, выстр./мин.............................200-300 или 550

пулемет:
- марка.......................................................ПКТМ
- калибр, мм.................................................7,62

Углы наведения вооружения:
- по горизонту.................................................360'
- по вертикали вперед......................от -6' до +60'

Боекомплект:
- выстрелов к 100-мм
орудию-пусковой установке с ПТУР..................4
- выстрелов к 100-мм орудию-пусковой установке с ОФС.............................................34
- патронов к 30-мм пушке...............................464
- патронов к 7,62-мм пулемету......................2000

Броневая защита..........................лротивопульная

Двигатель:
- тип.............................................четырехтактный 6-цилиндровый дизельный с газотрубинным турбонаддувом, непосредственным впрыском топлива, жидкостного охлаждения
- марка.....................................................2В-06-2
- мощность, л.с. (кВт).............................450(331) при 2000 об./мин
Удельная мощность, л.с./т.................................33

Трансмиссия...........................гидромеханическая с дифференциальным механизмом поворота, с гидрообъемной передачей
Подвеска опорных катков............индивидуальная пневматическая
Гусеница.................................................стальная, двухгребневая, цевочного зацепления, с последовательными резинометаллическими шарнирами

Ширина трака
основной гусеницы, мм....................................380

Водоходный движитель,
тип.............................................гидрореактивный

Максимальная скорость, км/ч:
- по шоссе.....................................................67,5
- наплаву..........................................................10

Средняя скорость по сухой
грунтовой дороге, км/ч...............................45—50

Запас хода:
- по шоссе, км.................................................500
- по грунтовой дороге, км...............................350
- на плаву, ч.........................................................8

Удельное давление на грунт, кг/см2................................................0,51

В боевом отделении имеются также прицел-дублер наводчика ППБ-2, ручные дублеры спусков вооружения. Круговой обзор обеспечивают перископические приборы наблюдения ТНПТ-2.

Унифицированное боевое отделение не зря именуется «модулем» — кроме БМП-3 и БМД-3, оно предполагалось к установке на шасси БМП-2, СПТП «Спрут-СД» (эта машина будет рассмотрена ниже) и БТР-90.

В передней части корпуса БМД-4 сохранена правая установка для ручного пулемета РПКС74, левая установка для гранатомета АГС-17 снята. Бортовые и кормовые установки для индивидуального оружия десанта сохранены.

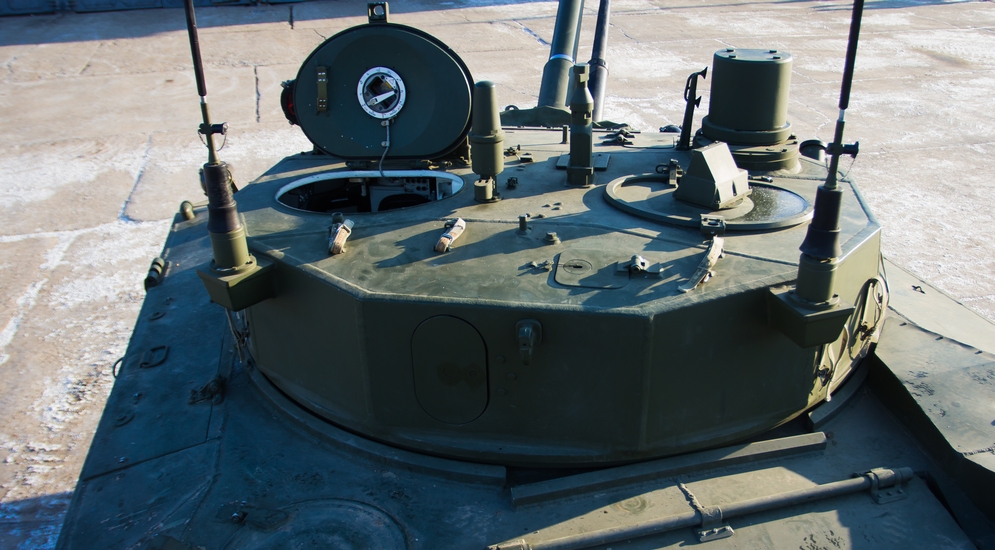

Корпус и башня БМД-4, сваренные из алюминиевого броневого сплава, по пулестойкости и противоминной стойкости остались на уровне БМД-3. Башня выполнена в виде десятигранной усеченной пирамиды; ее лобовые проекции усилены стальными броневыми листами, установленными разнесенно с основной броней. По обе стороны от установки вооружения на башне смонтированы 81-мм гранатометы системы 902В «Туча» для запуска дымовых и осветительных гранат. В разработке бронеколпака боевого отделения активное участие приняли специалисты ВНИИ Стали, его механической части — «Туламашзавода».

Установка нового боевого отделения (модуля) потребовала ряда усовершенствований в конструктивных группах корпуса базовой машины. В частности, вварены новые пиллерсы (стойки), а в крыше корпуса установлено новое подпогонное кольцо. Кроме того, при модернизации доработаны место механика-водителя, элементы крепления сидений десантников, универсальных сидений для десантирования командира и наводчика. Некоторые изменения внесены в элементы крепления личного комплекта, средства вентиляции, табельное имущество, средства связи, ЗИП, схему электрообогрева сидений.

БМД-4 оснащена коллективной системой защиты от оружия массового поражения с фильтровентиляционной установкой и быстродействующим противопожарным оборудованием.

Силовой блок, трансмиссия, ходовая часть, гидравлическая и пневматическая системы шасси аналогичны БМД-3.

Машина оснащена УКВ радиостанциями Р-168-25У («Акведук-25У») и Р-168-5УВ («Акведук-5УВ»), обеспечивающими дальность радиосвязи в движении, соответственно, до 20 и до 10 км, аппаратурой внутренней связи и коммуникации Р-168 АВСК-Б, приемником спутниковых навигационных систем ГЛОНАСС/GPS с отображением данных на мониторе командира. В командирском варианте машины БМД-4К предусмотрена дополнительная радиостанция и специально оборудованные рабочие места.

Транспортировка и десантирование БМД-4 предполагалась из тех же самолетов военно-транспортной авиации, что и БМД-3. Изменения массогабаритных характеристик и общей конфигурации БМД-4 по сравнению с БМД-3 требовали доработки средств десантирования. 31 октября 2005 г. было выдано ТТЗ на разработку средств десантирования для БМД-4. Эта ОКР велась в рамках создания унифицированных средств парашютного десантирования боевых и специальных машин ВДВ с экипажем и боевым расчетом внутри машины, Средства десантирования, получившие обозначение П325 (основной разработчик — МКПК «Универсал»), в целом аналогичны средствам ПБС-950 для БМД-3 — степень унификации превысила 90%.

В 2007 г. состоялись пробеговые испытания БМД-4 со средствами десантирования в положении по-походному и испытания на плаву, без летных предварительных испытаний, в 2008 г.—статические, копровые технические испытания и физиологические испытания с двумя испытателями внутри машины. Недофинансирование работ, спешность проведения госиспытаний машины без средств десантирования, поздняя выдача ТТЗ породили ситуацию, когда БМД-4 была принята на вооружение при фактическом отсутствии средств ее десантирования и без проведения опытной загрузки в грузовую кабину самолета. Сложившаяся в советское время и оправдавшая себя система разработки и принятия на вооружение единого комплекса «объект — средства десантирования — военно-транспортный самолет» оказалась разрушена. Впрочем, и производство БМД-4 оказалось ограниченным.

Полигон Дубровичи, 26 июля 2006 г

Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4
Боевые машины на базе БМД-3 (Часть 1) БМД-4

БМД-4М "Бахча-У" Двигатель, Вес, Размеры, Вооружение

БМД-4 (от боевая машина десанта) — российская боевая гусеничная плавающая машина, предназначена для транспортировки личного состава Воздушно-десантных войск, повышения его мобильности, вооружённости и защищённости на поле боя. Авиадесантируется парашютным, парашютно-реактивным или посадочным способом. Комплекс вооружения разработан в Тульском ГУП «КБ приборостроения». БМД-4 создана на базе БМД-3 («Бахча»), но превосходит её по боевой мощи в 2,5 раза.

БМД-4М - видео

В военных конфликтах последних десятилетий все большую роль играют войска быстрого реагирования. В России к ним традиционно относится воздушный десант. Хотя, ВДВ не являются войсками быстрого реагирования в полном смысле этого слова, их функция несколько шире. Основной функцией десантников является выполнение задач во вражеском тылу, уничтожение коммуникаций, сковывание резервов противника, проведение диверсий и уничтожение особо важных объектов.

ВДВ созданы для действий во вражеском тылу, без поддержки артиллерии, подвоза боеприпасов и пополнения. Поэтому к оружию и технике десантников особые требования. Техника, которая находится на вооружении в частях ВДВ, должна быть пригодна для десантирования с воздуха, к ней предъявляются особые требования по маневренности, надежности и боевой мощи. В условиях, в которых должны действовать десантники, ремонтировать технику невозможно. Именно она должна обеспечить надежное огневое прикрытие, потому что десант обычно воюет без поддержки артиллерии и авиации.

В Советском Союзе к ВДВ было особое отношение: эти войска считались элитой. В конце 60-х годов специально для десантников была создана легкая бронированная машина на гусеничном ходу, которую можно десантировать с самолетов. Она получила название БМД – боевая машина десанта.

В 2008 году широкой публике была показана новая машина – БМП-4М, которая соединила в себе весь полувековой опыт создания подобной техники.

История создания

В 2004 году на вооружение Воздушно-десантных войск была принята новая машина – БМД-4. В следующем году первые БМД были поставлены в войска. Эту машину можно, без преувеличения, назвать уникальной, она не имеет аналогов по многим характеристикам.

На БМД-4 был установлен новый блок вооружения «Бахча», который аналогичен установленному на БМП-3. В его состав входит 100-мм пушка, которая может служить и пусковой установкой для противотанковых ракет, 30-мм пушка 2А72 и пулемет ПКТ. Огневая мощь новой машины возросла в несколько раз.

БМД-4 можно десантировать с находящимся внутри экипажем. Также эта машина умеет плавать и может менять свой клиренс на сорок сантиметров.

В 2008 году на Курганском машиностроительном заводе была представлена новая машина – БМД-4М, которая является глубокой модернизацией БМП-4. Одной из причин разработки этой машины стало банкротство завода в Волгограде, где выпускались БМД-4. Разработка курганских машиностроителей получила новый корпус, более унифицированный с БМП-3 и усовершенствованный блок вооружений («Бахча-У»).

На презентации новой машины присутствовали высшее командование вооруженных сил, и планировалось сделать БМП-4М основой боевой машиной ВДВ. Однако, ситуация несколько изменилась. В 2010 году главнокомандующий ВДВ, Владимир Шаманов, заявил о желании десантников принять на вооружение до 200 таких машин. Но уже в 2012 году замминистра обороны Александр Сухоруков сообщил о том, что министерство обороны не будет закупать БМД-4М, из-за ее низкой защищенности от пуль и мин. Чуть позже появилась информация, что машину все-таки приняли на вооружение. В 2014 году машина завершила войсковые испытания. В начале 2015 году ВДВ получили 12 единиц новой техники. Всего же в этом году планируется поставка 62 единиц БМД-4М.

Описание

БМД-4М имеет противопульное бронирование, ее корпус сделан из алюминиевой брони, которая обеспечивает достаточный уровень защиты и в это же время позволяет сделать машину легче. Ее можно десантировать вместе с экипажем с самолета, она умеет плавать, развивая на воде скорость 10 км/ч. Количество десантников увеличилось на одного человека.

Разработчики серьезно изменили корпус машины и унифицировали его с корпусом БМП-3, благодаря этому были серьезно снижены производственные затраты и упрощается обслуживание новой машины. Новая машина получила двигатель от БМП-3, другие элементы силовой установки, в машине также были использованы многие узлы ходовой части БМП-3. В целом, БМД-4М сильно отличается от БМД-4.

Экипаж машины составляет три человека, кроме этого, в машине могут размещаться еще пять десантников.

Машина вооружена боевым модулем «Бахча-У», который был использован на БМП-4. Так что, после начала использования этой техники в войсках, экипажи не нужно будет переучивать. Вооружение, которое входит в боевой модуль «Бахча-У» аналогично тому, что установлено на БМП-3, и это является несомненным плюсом.

БМД-4М вооружен 100-мм пушкой и 30-мм пушкой 2А72, также на машину установлен пулемет ПКТ. 100-мм пушка может быть пусковой установкой для управляемых ракет «Аркан», в боекомплект входят осколочно-фугасные снаряды. Эта пушка может уничтожать бронетехнику противника и его живую силу. 30-мм автоматическая пушка может эффективно бороться против легкой бронированной техники противника, также она эффективна против пехоты. Она может вести огонь и по низколетящим воздушным целям. Для повышения кучности стрельбы дульная часть 30-мм пушки соединена со стволом 100-мм орудия (как в БМП-3). БМД-4М оснащена установкой «Туча» с шестью мортирами для постановки дымовых завес.

В башне установлен автомат заряжания, который обеспечивает весьма высокую скорость стрельбы. В этом БМД-4М выгодно отличается от САУ «Нона», которая сегодня стоит на вооружении ВДВ России.

В состав боевого модуля входит автоматическая система управления огнем и система стабилизации вооружения в двух плоскостях. Это позволяет вести прицельный огонь на ходу. На машину установлен тепловизор, прицел ночного видения, лазерный дальномер, средства сопровождения цели. Дальность стрельбы управляемыми ракетами «Аркан» превышает пять километров. Боевой модуль имеет угол возвышения до 60 градусов.

На БМД-4М установлен прекрасный дизельный двигатель УТД-29 (такой стоит на БМП-3), что позволило серьезно увеличить удельную мощность. Машина развивает по шоссе скорость более 70 км/ч. Это очень высокая скорость для гусеничной машины. Машина отличается очень высокой маневренностью. Может преодолевать водные препятствия. Передвижение по воде осуществляется за счет водометных двигателей, которые расположены в кормовой части машины. БМД-4М может плавать со скоростью 10 км/ч, даже при волнении до трех баллов. В этой машине десантники могут эвакуироваться не только через кормовые, но и через верхние люки, что очень важно при возникновении аварийной ситуации.

Емкость топливных баков позволяет БМД-4М совершать 500-километровые рейды без дозаправки. Это очень высокая степень автономности для легких бронированных машин и особенно важно для десанта.

Модификации

- БМД-4К — командирский вариант, имеет дополнительную радиостанцию и специально оборудованные места.

- БМД-4М — вариант с узловой унификацией с БМП-3

Машины на базе

- Птицелов — зенитный ракетный комплекс с боевой частью ЗРК «Сосна».

- 2С36 — самоходная артиллерийская установка с орудием калибра 120 мм.

- 2С37 — самоходная артиллерийская установка с орудием калибра 152 мм.

- 2С25 — самоходная противотанковая пушка с орудием калибра 125 мм.

- Корнет-Д — самоходный противотанковый ракетный комплекс с ракетами 9М133.

- БТР-МДМ — бронетранспортёр.

Тактико-технические характеристики БМД-4М

Экипаж, чел.: 3
Десант, чел.: 5
Годы производства: с 2004

Вес БМД-4М

- 13,6 тонн

Размеры БМД-4М

- Длина корпуса, мм: 6000
- Длина с пушкой вперёд, мм: 6780
- Ширина корпуса, мм: 3256
- Высота, мм: 2227
- База, мм: 3323
- Колея, мм: 2700
- Клиренс, мм: 100...500

Броня БМД-4М

- Тип брони: противопульная

Вооружение БМД-4М

- Калибр и марка пушки: 1 х 100-мм 2А70; 1 х 30-мм 2А72
- Тип пушки: 100-мм нарезное полуавтоматическое орудие-пусковая установка; 30-мм нарезная малокалиберная автоматическая пушка
- Боекомплект пушки: 38 для 2А70; 464 для 2А72
- Дальность стрельбы, км: до 4
- Прицелы: перископический, панорама командира, ППБ-1/2
- Пулемёты: 1 х 7,62-мм ПКТМ

Двигатель БМД-4М

- Тип двигателя: 2В-06-2
- Мощность двигателя, л. с.: 450

Скорость БМД-4М

- Скорость по шоссе, км/ч: 67,5
- Скорость по пересечённой местности, км/ч: 10 на плаву

- Запас хода по шоссе, км: 500
- Запас хода по пересечённой местности, км: 350
- Удельная мощность, л. с./т: 33
- Тип подвески: независимая, индивидуальная пневматическая
- Удельное давление на грунт, кг/см²: 0,45
- Преодолеваемый подъём, град.: 35
- Преодолеваемая стенка, м: 0,7
- Преодолеваемый ров, м: 2,0
- Преодолеваемый брод, м: плавает



Фото БМД-4М



Внутри БМД-4М

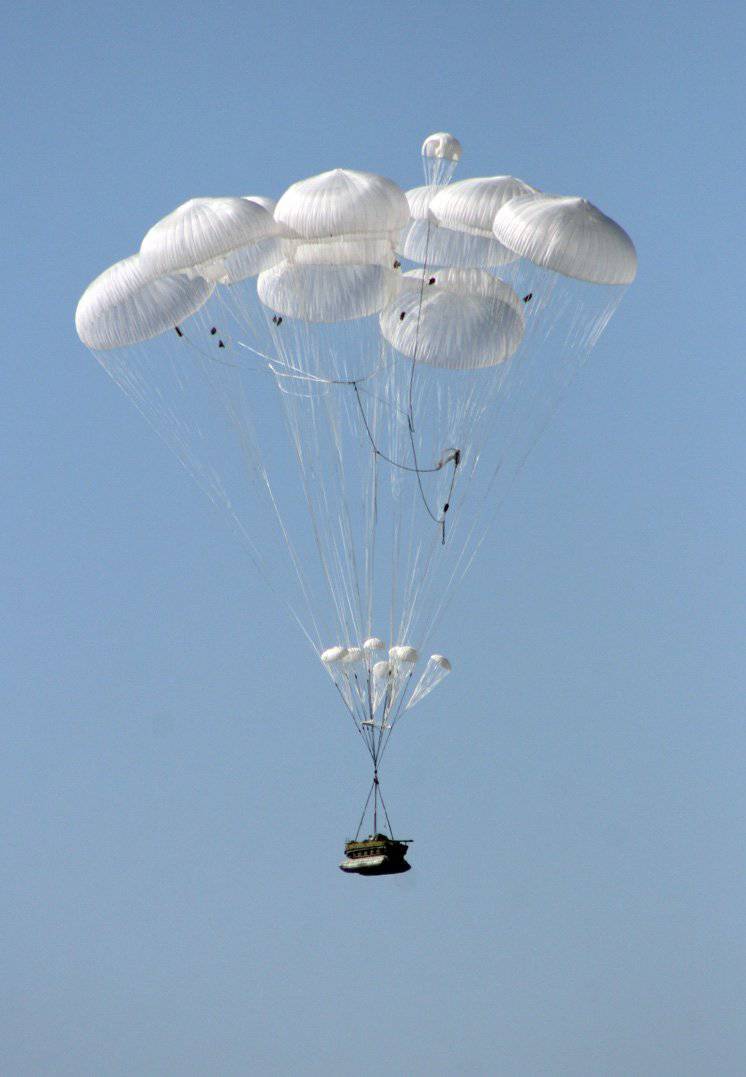

Десантирование БМД-4М

You have no rights to post comments

ABB BMD51340

  • Детали продукта
Глобальный сайт Выберите регион / язык Глобальный сайт - английский
  • Европа
  • Америка
  • Ближний Восток и Африка
  • Азия и Океания
Австрия - Немецкий Беларусь - русский Бельгия - нидерландский язык французский язык Болгария - болгарский английский Хорватия - хорватский Республика Чехия - Чешский Дания - датский Эстония - эстонский Финляндия - финский Франция - французский язык Германия - Немецкий Греция - греческий Венгрия - венгерский язык Ирландия - английский Италия - итальянский Латвия - Латышский Литва - Литовский Люксембург - французский язык Нидерланды - нидерландский язык Норвегия - Норвежский Польша - полировать Португалия - португальский Румыния - румынский Россия - русский Сербия - сербский Словакия - словацкая Словения - словенский Испания - испанский Швеция - шведский Швейцария - французский язык Немецкий итальянский Турция - турецкий Объединенное Королевство - английский Аргентина - испанский Аруба - испанский Боливия - испанский Бразилия - португальский Канада - английский французский язык Чили - испанский Колумбия - испанский Коста-Рика - испанский Доминиканская Респблика - испанский Эквадор - испанский Сальвадор - испанский Гватемала - испанский Гондурас - испанский Мексика - испанский Панама - испанский Перу - испанский Пуэрто-Рико - испанский Соединенные Штаты Америки - английский Уругвай - испанский Алжир - английский французский язык Ангола - английский французский язык Бахрейн - английский Ботсвана - английский французский язык Камерун - английский французский язык Кот-д'Ивуар - английский французский язык Египет - английский французский язык Гана - английский французский язык Израиль - иврит Иордания - английский Кения - английский французский язык Кувейт - английский Ливан - английский Мадагаскар - английский французский язык Мали - английский французский язык Маврикий - английский французский язык Марокко - английский французский язык Намибия - английский французский язык Нигерия - английский французский язык Оман - английский Пакистан - английский Палестина - английский Катар - английский Саудовская Аравия - английский Сенегал - английский французский язык Южная Африка - английский Танзания - английский французский язык Тунис - английский французский язык Уганда - английский французский язык Объединенные Арабские Эмираты - английский Замбия - английский французский язык Зимбабве - английский французский язык Австралия - английский Бангладеш - английский Китай - китайский язык английский Индия - английский Индонезия - ,

Schneeberger Bearing Bmd20g3v1 Bmd20 Bmd20g3v2 Линейный направляющий блок

Подшипник Schneeberger BMD20G3V1 BMD20 BMD20G3V2 линейный направляющий блок скольжения:

одиночный ящик + картон
3. полиэтиленовый пакет + одиночный ящик + деревянный ящик
4. полиэтиленовый пакет + деревянный ящик
5.По вашему требованию

Способы доставки

1. DHL, UPS, TNT, FedEx, Сингапур EMS и т. Д.

2. Морским путем или по вашему требованию

Срок оплаты:

1. Аккредитив в виде

2. Телеграфный перевод

3.Paypal

4. Western Union

5 По вашему требованию

Наш завод:

Jinan Ruihode Bearing Co., ltd является профессиональным производителем подшипников. Мы занимаемся производством качественных подшипников, таких как подшипники NSK, NTN, NACHI и IKO. Мы можем поставить различные виды подшипников в соответствии с требованиями клиентов. Наши продукты пользуются большой популярностью на мировых рынках, таких как Азия, Европа и США.

Наша продукция включает конические роликовые подшипники, радиальные шарикоподшипники, цилиндрические роликоподшипники, сферические роликоподшипники, упорные шарикоподшипники, сферические упорные роликоподшипники и подшипники для экскаваторов.Продукция широко используется в машиностроении, экскаваторах, гидроэнергетике, машиностроении, железных дорогах, автомобилях, электроэнергетике, текстиле, металлургии, горнодобывающей промышленности, производстве бумаги, спортивном оборудовании и точных инструментах

Инспектор компании проверит продукцию одну за другой, прежде чем мы отправил его, и мы также следим за особыми запросами клиентов для контроля качества. В последние годы у нас мало отзывов о проблемах качества. Так что будьте уверены

Почему выбирают Jinan Ruihode Bearing Co., ltd

1. У нас есть собственная фабрика,

2. Используемые хорошие материалы и обещанный срок службы не менее одного года.

3. Профессиональные исследования и разработки и проверка 100% готовой продукции перед отгрузкой

4. ISO 9001: 2000

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
