Бинокль. Виды и устройство. Работа и параметры. Как выбрать

Бинокль – это переносной оптический прибор, который представляет собой соединенные вместе две зрительные трубы с линзами. Он применяется для удаленного наблюдения за предметами, животными, людьми или панорамами. Устройство увеличивает изображение, что позволяет четко рассматривать детали, которые сложно увидеть невооруженным глазом.

Как использовать бинокль

Чтобы научиться применять подобную оптику потребуются считанные секунды. В плане использования это очень простая техника. Нужно взять корпус бинокля в руки и приложить его окуляры к глазам. В связи с тем, что строение лица у каждого человека индивидуальное, расстояние между глазами отличается. В связи с этим в конструкции устройства предусматривается возможность корректировки некоторых параметров. Зрительные трубы соединены между собой не жестко, что позволяет менять угол между ними, расширяя или сужая расстояние между глазками под особенности строения лица.

После того, как устройство настроено под расстояние между глазами нужно выставить кратность увеличения. Такая функция имеется не у всех биноклей. Регулировка осуществляется специальным колесиком или рычагом, расположенным за правым окуляром. Вращение регулировочной шайбы позволяет подстроить оптимальную степень увеличения. Если рассматривать сравнительно близкие объекты, выставляется минимальная кратность. Когда нужно обследовать дальний горизонт, степень увеличения ставится на максимальный уровень.

Помимо индивидуальных особенностей строения лица, у каждого человека разное качество зрения. Одни страдают близорукостью, вторые дальнозоркостью, а третьи имеют практически идеальные глаза. В результате кристаллик глаза по-разному проектирует изображение, передавая его в мозг. В связи с этим расположение линз внутри бинокля должно быть адаптировано под особенности человека. Это явление абсолютно аналогично с тем, что и в очках для зрения. Линзы с разными диоптриями подходят одним, и совершенно непригодны другим. Для решения данной проблемы у биноклей осуществляется фокусировка путем вращения правового или обоих глазков. Если установленные настройки не подходят, то изображение кажется размытым и практически белым. После регулировки оно приобретает четкость.

Бинокли по предназначению
  • Спортивные.
  • Туристические.
  • Охотничьи.
  • Астрономические.
  • Военные.
  • Театральные.

Спортивные обычно применяются судьями различных состязаний, для наблюдения за спортсменами. Также их используют участники военно-спортивных состязаний, таких как пэйнтбол.

Туристические используют путешественники. Это сравнительно легкие устройства, с помощью которых можно просматривать окружающий ландшафт в поисках более простого маршрута по пересеченной местности.

Также бинокль применяется и охотниками для наблюдения за дичью. Использование оптических приборов позволяет находясь на одном месте определить где находится птица или другая живность, не создавая при этом отпугивающий шум.

Астрономические являются довольно массивными, поскольку имеют многократную степень увеличения. Они применяются для наблюдения за небосводом. Конечно, их кратность существенно уступает телескопу, но такие приборы имеют большое преимущество – возможность наблюдения за объектом двумя глазами. Большинство любительских телескопов имеют только один окуляр, поэтому бинокли в этом плане их превосходят. Их способность увеличивать объекты позволяет рассматривать Луну, а также движущиеся неподалеку небесные тела. Технические возможности такой техники не оставляют шансов открыть новые кометы или планеты, но для развлекательных осмотров параметры вполне достаточные.

Военные являются одними из самых безотказных. Для них характерна повышенная устойчивость к механическому воздействию. Такие бинокли могут существенно отличаться между собой в зависимости от направления их применения. Для военных целей выпускают бинокли предназначенные для разведывательной деятельности, корректировки обстрела артиллерией или дозорных на вышках и морских судах.

Самыми компактными являются театральные. Они имеют небольшую кратность и часто оснащаются специальной ручкой для удобного удержания рукой на протяжении длительного времени. Такие устройства покупают любители посещать театры и концерты. Увеличительная оптика позволяет рассматривать действие на сцене, при этом находясь в последних рядах.

Кратность бинокля

Или степень увеличения бинокля является одним из главных критериев выбора данной оптики. Чем выше этот показатель, тем с более удаленного расстояния можно будет рассматривать объект, определяя при этом мелкие детали. Зачастую каждый бинокль имеет в своем названии цифровое обозначение, к примеру: 20X50. Цифра 20 обозначает, что устройство способно увеличить изображение в 20 раз. Не указание данного показателя в названии является редким исключением. В этом случае узнать о кратности можно осмотрев корпус прибора. Надпись пишется нестираемой краской со стороны окуляра. Приборы, у которых имеется функция корректировки кратности тоже имеют цифровое обозначение. К примеру: 8-24X50 означает, что оптика способна проводить увеличение в пределах от 8 до 24 раз.

Диаметр объектива

Очень важным фактором, на который нужно обратить внимание приобретая бинокль, является диаметр объектива. Этот показатель определяет размерные параметры линз, которые обеспечивают увеличение.

Нужно понимать, что объектив и окуляр — это разные части бинокля. Объектив представлен трубкой большего диаметра. Он поворачивается к объекту исследования, а глазок – это линзы, к которым прикладываются глаза.

Показатели диаметра объектива также указываются в цифровой части названия модели. К примеру: надпись 10×25 обозначает, что устройство имеет объектив диаметром 25мм. Чем выше этот показатель, тем лучше изображение. Дело в том, что большой объектив получает много света, поэтому увеличенная картинка получается контрастной и хорошо освещенной. Так, если устройство с диаметром 25 мм сможет работать только на хорошем дневном свете, то с объективом на 70 мм можно даже в ночное время.

Показатели выходного зрачка

Это также важный параметр, на который нужно обратить внимание, подбирая бинокль. Иными словами, под данным понятием скрывается уровень потока света, который окуляр может передать глазу. Он высчитывается простой математической формулой. Необходимо диаметр объектива разделить на кратность. К примеру: устройство с показателями 10х50 имеет показатель выходного зрачка 5 мм (50/10=5 мм).

Необходимо, чтобы этот показатель соответствовал возможностям человеческого глаза. Так в дневное время зрачок сужается до уровня 2-4 мм. Таким образом, если прибор тоже работает в этом диапазоне, смотреть через него будет более чем комфортно. Ночью зрачок человека значительно расширяется до показателей 6-8 мм, поэтому бинокль с показателем выхода зрачка 2 мм будет не комфортным для зрения. Оптимальным считается, если характеристика выходного зрачка располагается в пределах от 4 до 7 мм, что сделает оптику универсальной для дня и ночи.

Наличие просветляющего покрытия

Бинокль состоит из множества линз, которые способны пропустить через себя не весь свет, поскольку обладают свойством отражения. Даже у сравнительно недорогого бинокля может быть 10 линз. В конечном счете через них до глаз дойдет около 45% света, поэтому изображение будет менее контрастным и светлым. Чтобы компенсировать этот недостаток линз на них наносится специальное покрытие.

Просветляющий слой делает производство более дорогим, поэтому не все бинокли его имеют. В связи с этим при выборе оптического устройства нужно искать в инструкции к нему следующие термины:

  • Coated – один слой полимера на внешней линзе.
  • Fully coated – по одному слою на всех линзах.
  • Multi coated – многослойное покрытие только на внешней линзе.
  • Fully multi coated – многослойное покрытие по всем установленным линзам.
Устройство линз в зрительных трубках

Если рассматривать устройство бинокля внешне, то несложно понять, что зачастую его линзы располагаются по отношению друг к другу не в один ряд, как у подзорной трубы, которую раньше использовали мореплаватели и военные генералы. Трубки окуляров обычно сдвинуты по отношению к каналу объектива. Если рассматривать системы устройства линз в зрительных трубках, которые применяются сейчас, то можно выделить следующие системы:

  • Галилея.
  • Порро.
  • Руф-призмы.

Система призм по методу Галилея предусматривает их прямое расположение. Такой способ можно встретить разве что в театральных биноклях, поскольку он имеет массу недостатков и является самым примитивным. Именно из него осуществлялось развитие оптики.

Призмы Порро предусматривают отличную пропускаемость света. Получаемое от них изображение имеет повышенную контрастность. Такая система дает картинку с высокой объемностью, но сама конструкция довольно массивная. В результате устройство имеет увеличенные габариты, поэтому его не так легко переносить.

Руф-призмы практически не уступают системе Порро, но при этом обладают гораздо меньшими габаритами. Такие бинокли довольно часто встречаются в продаже. Они особенно ценятся туристами благодаря небольшому весу и габаритам, что особенно важно при пешем путешествии по пересеченной местности.

Похожие темы:

tehpribory.ru

Как работает бинокль

Хотите погулять по Луне или посмотреть слону прямо в глаза? Вам помогут бинокли и телескопы. Они могут отправить вас в центр событий без каких либо движений с вашей стороны. Бинокли работают согласно законам оптики, но как именно?

Как работают линзы

Явление преломления лучей света при переходе их из воздуха в воду (или любую другую плотную среду, например, стекло) называется рефракцией. За счет рефракции работают линзы, а бинокли, телескопы или очки работают с использованием линз. Но как прийти от преломления света в воде к биноклю, позволяющему изучать поверхность Луны?

Верхняя граница воды, налитой в стакан, выглядит прямой, хотя она и очень немного искривлена (такая поверхность называется мениском). Если поставить стакан на газету и посмотреть через него вниз, буквы будут выглядеть вполне обычными. Это потому, что верхняя граница воды почти идеально плоская. Но если бы она была искривлена, текст выглядел бы увеличенным. Это можно легко проверить в опыте с «водяной линзой».

Типы линз

Линза – это кусочек стекла с кривыми поверхностями, по форме напоминающий чечевицу. Собственно, слово «линза» восходит к латинскому названию чечевицы. Когда лучи света попадают на линзу, они замедляются и преломляются (отклоняются от прямолинейного пути). Если середина линзы толще ее краев, такая линза называется выпуклой. Лучи, падающие на выпуклую линзу, преломляются так, что собираются на некотором расстоянии от нее в точку. Говорят, что линза собирает лучи света в фокус. Поэтому такие линзы называют собирающими. При рассматривании предметов через собирающую линзу они кажутся крупнее – такие линзы используются в качестве увеличительного стекла, лупы.

Другой тип линз имеет противоположную кривизну – середина их тоньше, чем края. Они называются вогнутыми линзами. Вогнутые линзы заставляют световые лучи распространяться в разные стороны, словно фейерверки. Поэтому такие линзы иногда называются рассеивающими. Рассеивающие линзы используются, например, в проекторах, где они обеспечивают освещение большой площади экрана.

Линзы бывают самых разнообразных размеров и форм. Например, огромная линза Френеля в фонаре уличного освещения предназначена для посылки луча света на большое расстояние. Линзы биноклей работают противоположным образом – они собирают свет от далеких объектов, чтобы их можно было увидеть более четко.

Как работает бинокль

Если мы хотели бы рассмотреть что-то на большом расстоянии, мы могли бы взять две выпуклые линзы и поместить их на одной линии друг за другом. Первая линза будет собирать свет от далекого объекта и строить четкое его изображение на небольшом расстоянии позади себя. Эта линза называется объективом, она расположена ближе к объекту. Вторая линза увеличивает изображение, построенное первой, также как лупа увеличивает газетный текст. Если поместить эти линзы в закрытую трубу – получится телескоп.

Бинокль – это два телескопа, смонтированные вместе и дающие изображения для обоих глаз. Но тут есть подробности. Когда лучи света от далекого объекта проходят через выпуклую линзу, они перекрещиваются. Поэтому далекие объекты, если рассматривать их через лупу, выглядят перевернутыми. Вторые линзы эту проблему не исправляют. Поэтому в биноклях применяют призмы (объемные стеклянные клинья), которые поворачивают изображение на 180 градусов. Одна призма поворачивает изображение на 90 градусов,  и вторая тоже поворачивает на 90 градусов, и таким образом две призмы переворачивают изображение. Призмы могут быть составлены в линию вместе (призмы с крышей) или под углом 90 градусов (призмы Порро).

Наличие призм объясняет то, почему бинокли такие тяжелые и часто достаточно толстые в середине. Впрочем, есть бинокли без призм, театральные, например. Они невелики по размерам, легкие и компактные, но, к сожалению, имеют невысокое качество изображения.

Смотрите также

Другие статьи о биноклях, монокулярах и зрительных трубах:

  • Обзор бинокля Levenhuk Sherman 10×50 в блоге masterok.livejournal.com
  • Обзор зрительной трубы Levenhuk Blaze 70 PLUS на сайте prophotos.ru
  • Видео! Монокуляр Bresser Topas 10×25: видеообзор серии компактных монокуляров (канал Kent Channel TV, Youtube.ru)
  • Видео! Видеообзор монокуляра ночного видения Bresser National Geographic 5×50 (канал Kent Channel TV, Youtube.ru)
  • Видео! Видеообзор биноклей Levenhuk: Karma PLUS 8×25, Karma PLUS 10×25, Sherman PRO 10×42 (канал Kent Channel TV, Youtube.ru)
  • Видео! Как выбрать бинокль: практические советы для охотника, рыболова и туриста (канал Kent Channel TV, Youtube.ru)
  • Видео! Видеообзор водозащищенного бинокля Levenhuk Karma PRO 10×50 (канал Kent Channel TV, Youtube.ru)
  • Видео! Бинокль Levenhuk Atom 10–30×50: видеообзор и сравнение с Veber Omega БПЦ 8–20×50 WP (канал Kent Channel TV, Youtube.ru)
  • Видео! Бинокль для кладоискателя: сравнение Levenhuk Atom 7×35, Levenhuk Karma PLUS 8×32 и Bresser Travel 8×22 (канал Kent Channel TV, Youtube.ru)
  • Видео! Бинокли для охоты: сравнение Levenhuk Atom 10×50 с БПЦ2 12х45 (канал Kent Channel TV, Youtube.ru)
  • Видео! Бинокли Bresser Travel 10×32 и Levenhuk Atom 7×50: сравнение двух моделей (канал Kent Channel TV, Youtube.ru)
  • Видео! Как выбрать бинокль: советы и решения (канал Kent Channel TV, Youtube.ru)
  • Видео! Обзор монокуляра Levenhuk Wise PLUS 10×42 (канал Kent Channel TV, Youtube.ru)
  • Видео! Обзор бинокля Bresser Hunter 8×40 (канал Kent Channel TV, Youtube.ru)
  • Видео! Обзор яркой серии биноклей Levenhuk Rainbow 8×25 (канал Kent Channel TV, Youtube.ru)
  • Видео! Монокуляры Levenhuk Wise PLUS: видеообзор серии монокуляров (канал LevenhukOnline, Youtube.ru)
  • Видео! Видеообзор Дмитрия Пучкова на сайте oper.ru: «В цепких лапах 80: бинокль Levenhuk Vegas 8×32» (на сайте Oper.ru)
  • Видео! Что такое зрительная труба и как ее изобрели (канал GetAClassRus, Youtube.ru)
  • Театральные бинокли: история появления и современные технологии
  • Обзор биноклей Levenhuk серии Energy PLUS
  • Приятное с Полезным. Тест биноклей Nikon Action 12х50 CF и Nikon Action 10-22х50 CF
  • Лазерный меч твоей винтовки
  • Дальномер вам в помощь!
  • Бинокль для понедельника. Бинокли Nikon со стабилизацией изображения StabilEyes 14×40 / 12×32 / 16×32
  • Ваша светлость. Охотничьи бинокли Никон
  • Почувствуй себя микадо, почувствуй себя императором
  • Лазерный дальномер Nikon LRF 1000A S
  • Ваша светлость. Бинокли и дальномеры Nikon
  • Зрительная труба Nikon Fieldscope ED 82 WP с окуляром 75X82 WIDE DS
  • Как выбрать бинокль
  • Как ухаживать за биноклем
  • Как работает бинокль
  • Типы биноклей
  • Выбираем футляр для бинокля
  • Как сделать бинокль своими руками
  • Бинокли Второй мировой войны
  • Бинокль с тепловизором
  • Адаптер для бинокля: на штативе смотреть удобнее!
  • Можно ли брать бинокль на стадион?
  • Гражданские и военные бинокли СССР
  • Бинокли Сваровски: цены, особенности, репутация
  • Сравнение биноклей: изучаем рейтинги или оцениваем самостоятельно?
  • Расшифровка цифр на бинокле
  • Характеристики биноклей: как выбрать идеальный оптический прибор
  • Походный бинокль: какой лучше для охоты, путешествий и прогулок?
  • Отечественные бинокли: Россия и производство оптической техники
  • Фокус бинокля: как настроить правильно?
  • Японские бинокли: отзывы, цены, особенности
  • Юстировка бинокля своими руками
  • Цифровой бинокль-фотоаппарат: купить или не купить?
  • Наглазники для бинокля: купить с выдвижными или со складывающимися?
  • Что такое инфракрасный бинокль?
  • Тактический бинокль – стоит ли его покупать?
  • Бинокли белорусского производства
  • Бинокль: схема устройства
  • Бинокли со стабилизацией изображения: цена и особенности
  • Бинокль переменной кратности: купить или нет?
  • Бинокль с лазерным дальномером
  • Самый дальнобойный бинокль, который выпускали в СССР
  • Как выбрать профессиональный бинокль
  • Лучшие бинокли мира
  • Бинокль с камерой
  • Бинокль с автофокусом: купить или нет?
  • Мощный бинокль с зумом
  • Что делать, если бинокль двоит?
  • Как сделать бинокль из бумаги
  • Что такое призматический бинокль?
  • Зачем нужна призма Аббе?
  • На что влияет диаметр выходного зрачка в бинокле?
  • Просветление объективов оптических систем
  • Цифры на бинокле – зачем нужны и о чем говорят
  • Окулярная насадка «Турист»
  • Бинокль призменный: Yukon и другие
  • Бинокль «Фотон-7»
  • Зрительная труба Галилея: принцип действия
  • Диаметр входного зрачка
  • Лучшие светосильные объективы

www.4glaza.ru

Бинокль что это? Значение слова Бинокль

Значение слова Бинокль по Ефремовой:

Бинокль — Ручной оптический прибор из двух параллельных зрительных труб для рассматривания отдаленных предметов.

Значение слова Бинокль по Ожегову:

Бинокль — Ручной оптический прибор из двух параллельно соединенных зрительных трубок для рассматривания далеких предметов

Бинокль в Энциклопедическом словаре:

Бинокль — (франц. binocle — от лат. bini — пара, два и oculus — глаз),оптический прибор для рассматривания удаленных предметов обоими глазами. Состоит из 2 зрительных труб, соединенных параллельно. Дает 2-22-кратноеувеличение.

Значение слова Бинокль по словарю Ушакова:

БИНОКЛЬ
бинокля, м. (от латин. bini — оба и oculus — глаз). Ручной оптический прибор, состоящий из двух трубок с увеличительными стеклами, для рассматривания далеких предметов обоими глазами. Театральный бинокль. Полевой бинокль.

Значение слова Бинокль по словарю Даля:

Бинокль


м. лат. двойная зрительная трубка, у мазуриков двуглазка.

Значение слова Бинокль по словарю Брокгауза и Ефрона:

Бинокль — соединение двух параллельных между собой зрительных, обыкновенно ахроматических трубок, делаемое для того, чтобы можно было обоими глазами смотреть на отдаленный предмет, что не только удобнее, чем смотрение одним глазом, но и доставляет более света, чем простая, единичная трубка. Однако, хотя два глаза получают вдвое более света, чем один, предмет, рассматриваемый в Б. представляется только на 1/13 светлее, чем при рассматривании его только в одну из трубок Б. В Б., назначаемых для театра и вообще для рассматривания не очень отдаленных предметов и поэтому слабо увеличивающих или приближающих, стекла, обращенные к глазу (глазные стекла или окуляры) принадлежат к системе вогнутых. Зрительная трубка, состоящая из выпуклого предметного, т. е. обращенного к предмету, стекла и вогнутого глазного (окуляра) была в первый раз устроена знаменитым Галилеем и потому называется галилеевой трубкой. Первые астрономические открытия в области невидимого простым глазом сделаны Галилеем при помощи таких трубок, ныне же галилеева система стекол употребляется в обыкновенных театральных Б., также в полевых, назначаемых для военных целей. Такие Б. увеличивают или приближают в два, три раза — редко сильнее, и хотя есть возможность довести их увеличение и до десяти раз, но при этом поле зрения так мало, что трудно скоро навести трубку на рассматриваемый предмет. Б. с вогнутыми окулярами короче обыкновенных зрительных трубок и, будучи вдвижными, так удобны для переноски и употребления, что составляют предмет почти первой необходимости для современного нам общества. Для военных целей и для моряков делаются более длинные и сильнее обыкновенных увеличивающие Б. с выпуклыми окулярами (см. Зрительные трубы). Если желательно узнать, хотя приблизительно, увеличение Б., надо приклеить крупно напечатанную афишу к стене дома на открытом воздухе и смерить шагами, с какого расстоянии можно некоторые строки афиши читать в Б.. положим, что для этого придется отойти на 60 шагов. Потом надо подойти к афише настолько близко, чтобы можно было ее читать, при нормальном зрении, без посредства Б.. если для этого надо остановиться в 20 шагах от стены, то Б. увеличивает в три раза. Приготовление Б. составляет одну из доходнейших статей практических оптиков. У нас в России мало этим занимаются и то обыкновенно пользуются для этого заграничными оптическими стеклами немецкой и французской фабрикаций. Гораздо больше в продаже таких Б., на которых хотя и поставлена фирма русского торговца оптическим товаром, но которые, тем не менее, сделаны во всех частях и вполне на иностранных фабриках.

Определение слова «Бинокль» по БСЭ:

Бинокль (франц. binocle, от лат. bini — пара, два и oculus — глаз)
оптический прибор из двух параллельных зрительных труб, соединённых вместе для наблюдения удалённых предметов двумя глазами.
Различают 2 типа Б. Бинокль Галилея: имеет объектив с положительным фокусным расстоянием, окуляр — с отрицательным (рис. 1). даёт прямое изображение предметов, обладает высокой светосилой. Однако из-за малого поля зрения (что особенно ощущается при больших увеличениях) эти Б. выпускаются лишь с малым увеличением — от 2,5 до 4 крат. Призменные Б. Применение в Б. относительно длинных зрительных труб, дающих перевёрнутое изображение, привело к введению оборачивающей системы, позволяющей к тому же укоротить общую длину прибора. Наиболее распространены призменные Б. с оборачивающей системой призм Малофеева — Порро 1-го рода (ход лучей см. на рис. 2).
Б. этого типа обладают рядом преимуществ: большим полем зрения, повышенной стереоскопичностью, возможностью применения сетки в фокальной плоскости объектива для определения угловых расстояний между объектами и для определения расстояний.
Б. (как и зрительные трубы) характеризуются: увеличением, углом поля зрения и диаметром входного зрачка (диаметром объектива), а также пластичностью. По увеличению (кратности) Б. можно разбить на группы: малого увеличения (2-4-кратные), среднего (5-8-кратные), большого (10-22-кратные). Призменные Б. изготовляют с 3- (театральные) — 22-кратным увеличением. Б. с более чем 10-кратным увеличением требуют для хорошего наблюдения штатива.
Угол поля зрения Б. обратно пропорционален увеличению и прямо пропорционален углу поля зрения окуляра. Разработаны типы окуляров с углом поля зрения до 70° и даже 90° (широкоугольные Б.). Величина диаметра входного зрачка Б. влияет на т. н. сумеречное число, представляющее собой корень квадратный из произведения увеличения Б. на диаметр входного зрачка. По его величине оцениваются преимущества Б. для применения в сумерках и ночью. Например, при 8-кратном увеличении и диаметре входного зрачка 50 мм сумеречное число равно 3/0302732.tif Сумеречное число зависит от отношения яркости изображения к яркости предмета, наблюдаемого невооружённым глазом.
Разрешающая способность Б. определяется диаметром входного зрачка, с учётом разрешающей способности глаза. Коэффициент пропускания Б. определяется качеством стекла и просветлением оптики, которое позволяет довести коэффициент пропускания до 0,9 для бинокля Галилея и до 0,75 для призменных Б.
Под пластичностью (в оптике) понимают усиление стереоскопического эффекта, т. е. усиление ощущения глубины при наблюдении в Б. Пластичность Б. равна произведению увеличения Б. и увеличения базы (частное от деления расстояния между центрами объективов на расстояние между центрами окуляров). Пластичность Б. с разведёнными объективами бывает от 0,5 до 2, обычно её стремятся увеличить. Для лиц, носящих очки, разработаны специальные Б. с большим удалением выходного зрачка Б. от последней линзы окуляра (у обычных Б. 11-12 мм, у специальных Б. около 18 мм). Поэтому, как при наблюдении без очков, так и в очках, поле зрения Б. будет использоваться полностью. У лиц, носящих очки, при пользовании обычным Б. срезается приблизительно одна треть поля зрения вследствие виньетирования выходящих из Б. пучков лучей.
По способу наведения Б. на фокус призменные Б. делятся на типы с раздельной и центральной фокусировкой. Наведение на фокус производится либо выдвижением каждого окуляра отдельно, либо выдвижением обоих окуляров вместе. предусматривается ещё выдвижение одного из окуляров по отношению к другому на случай неодинаковой аметропии глаз. Второй способ более удобен при наблюдении предметов, находящихся на различных расстояниях от наблюдателя. Появились Б. с т.н. панкратическим изменением увеличения, позволяющим непрерывно изменять увеличение (например, от 7 до 12 крат).
Лит.: Оптика в военном деле. Сб. статей, под ред. акад. С. И. Вавилова и М. В. Савостьяновой, 3 изд., т. 2, М.- Л., 1948.
Н. И. Кутнякова.
Рис. 1. Бинокль Галилея.
Рис. 2. Призменный бинокль с оборачивающей системой призм Малофеева — Порро.
Рис. 3. Разновидность призменного биинокля.



xn—-7sbbh7akdldfh0ai3n.xn--p1ai

История изобретения бинокля | Великие открытия человечества

Предшественник бинокля — подзорная труба.

Бинокль — это оптический прибор, благодаря которому можно вести наблюдение за объектами, удаленными на большое расстояние. Он состоит из двух объединенных вместе и закрепленных параллельно друг к другу зрительных (подзорных) труб — монокуляров. Такая конструкция позволила получить стереоскопическое или пространственное изображение. Наблюдатель видел находящиеся на расстоянии предметы с сохранением его формы и объема. Впервые добиться эффекта стерео удалось гениальному Галилео Галилею, который объединил в один оптический прибор две зрительных трубы, расположив их параллельно. Произошло это в 1609 году благодаря его опытам с линзами, на которые Галилея натолкнуло изобретение голландских оптиков. По сути, история изобретения бинокля началась с изобретения зрительной трубы. Произошло это в 1608 г., когда мастер Х. Липперсхей, изготавливавший очки, и два других голландских оптика — З.Янсен и Я.Мециус, каждый в отдельности, изобрели подзорную трубу. Позже она стала прообразом телескопа, хотя первоначально она предназначалась и долгое время использовалась моряками. Для удобства и практичности в ее конструкцию вносились всевозможные изменения. Самым большим неудобством являлось то, что в трубу нужно было смотреть одним глазом. Первым, кто соединил параллельно две подзорные трубы вместе и был Галилео Галилей. Новый оптический инструмент получил название бинокль от двух латинских слов — двое и глаз. Простейшие линзовые бинокли, состоящие из собирательной и рассеивающей линз и сегодня называются Галилеевскими. Разработанная ученым схема используется в театральных биноклях. Бинокль Галилея давал четкое изображение, однако был с небольшим увеличением и требовал усовершенствования.

Модернизация первых биноклей.

В 1611 г. появились призменные бинокли И.Кеплера, позволявшие наблюдать за объектами, находящимся на более дальних расстояниях. Увеличился угол обзора, появилась возможность измерять расстояние. Однако, картинка в конструкции была перевернутая, что было большим недостатком при совершении наземных наблюдений. В 1645 г. монах Ширль из Богемии предложил другую форму трубы. В трубе И. Кеплера имелось 2 выпуклых линзы. Одна давала действительное изображение объекта, другая — увеличивала изображение, которое получалось обратным. Добавив две внутренние линзы, Ширль перевернул изображение. Теперь зрительная труба была удобна и для наземных наблюдений. Линзу, обращенную к глазу, Ширль первым назвал окуляром, обращенную к предмету — объективом. Большая заслуга в усовершенствовании конструкции биноклей принадлежит англичанину Д.Доллонду, создавшему в 18-м веке ахроматичный (бесцветный) объектив. В объективе было 2 линзы — рассеивающая и собирательная, которые были сделаны из разных видов оптического стекла.

Призматические бинокли.

В 1854 г. итальянец Игнацио Порро запатентовал свою оптическую систему PORRO, получившую свое название в честь изобретателя. В его оптической схеме одна призма перекрывает половину другой, повернутой к ней на 90°. Здесь окуляр и объектив расположены на разных уровнях. Другой вид призменного бинокля — «Руф», в их конструкции использованы призмы ROOF 2-х видов — Аббе-Кенига и Шмидта-Пехана. Это более сложная система, в которой одна призма целиком закрывает другую. С такой оптикой бинокли компактнее, но и дороже. Со дня изобретения бинокли менялись, становились совершеннее, лучше. Современные бинокли — призматические. Длина бинокля стала меньше за счет движения луча зигзагообразно, призмы переворачивают изображение. Существует несколько характеристик, по которым можно классифицировать бинокли. Например, в зависимости от размеров различают классический бинокль и компактный. Сфера применения первых: военное дело, мореходство, наблюдение за небом, спортивные соревнования, охота, туризм и т.д. Сфера применения компактных уже — охота, туризм и другие пользователи. У разных биноклей имеются разные технические характеристики, которые и определяют их специализацию.

mirnovogo.ru

Как выбрать бинокль для охоты и рыбалки, для астрономии и спорта, на что обратить внимание при покупке

Данная статья поможет человеку, который хочет больше знать о биноклях. В ней будет раскрыта спецификация и термины, обычно связанные с биноклями.

Пожалуй, первое, что стоит знать — это то, что на самом деле бинокль — это два небольших механически объединенных телескопа. Все факты и формулы, которые помогают разобраться в телескопах, в равной мере относятся к биноклям. У каждой половинки бинокля есть фокусное расстояние, объектив, окуляр, выходной зрачок и т.д.

Бинокль разработан с тем, чтобы позволить человеку получить верно ориентированное корректное изображение удаленного объекта или сцены. Именно потому бинокли идеальны для рассмотрения как наземных, так и астрономических объектов.

Качество

Хороший бинокль обладает оптическим и механическим качеством. Качество — это самая важная особенность бинокля. Товар, который изготовлен из высококачественных компонентов, действительно хорош, и он всегда стоит больше по сравнению с популярными и широко рекламируемыми посредственными моделями. Контроль качества стоит производителю (и покупателю) дополнительных денег, но это того стоит, поскольку в итоге получается бинокль, который вполне может прослужить вам всю жизнь.

На стоимость и качество бинокля влияет много разных моментов. Сюда относятся и оптические характеристики, такие как тип стекла для линз и призм, дизайн окуляров, величина и тип призм, уровень шлифовки и полировки стеклянных элементов, а также тип и охват антибликовых покрытий.

Очень часто знаком качества может служить наименование бренда. Такие компании как Celestron, Leica, Minolta, Nikon, Pentax, Steiner, Swarovski и Zeiss десятилетиями зарабатывали репутацию на рынке оптических приборов, и вряд ли они начнут производить продукцию низкого качества. Другие известные компании, такие как Tasco, Jason, и Bushnell, завоевали репутацию производителей доступной и недорогой оптики. Помните: обычно вы получаете то, за что заплатили.

Также имеет значение, у какого дилера приобретен бинокль. Хороший дилер всегда может помочь подобрать бинокль, который оптимальным образом соответствует вашим потребностям. Нередко бинокли хорошего качества можно купить в специализированных астрономических магазинах, магазинах фототоваров, а также магазинах, в которых продаются товары для охоты и рыбалки. В этих же магазинах с большей вероятностью вас смогут максимально информативно проконсультировать.

К сожалению, многие продавцы совершенно ничего не знают о биноклях. Иногда они даже сфокусировать их затрудняются. Лучше не покупайте оптику там, где вам не могут ничего рассказать, поскольку покупать товар нужно обдуманно, обладая информацией. Если продавец знает меньше, чем будете знать вы после прочтения этой статьи, поищите бинокль в другом месте.

Точно стоит купить оптику там, где вам обо всем расскажут и все объяснят. Хорошее обслуживание, правда, обычно стоит немного больше. Опытные и хорошо осведомленные продавцы заслуживают более высоких зарплат, а потому и расходы у магазинов выше, которые приходится частично возмещать за счет покупателей. Но, согласитесь, иметь дело с людьми, которые не пытаются вам продать первый попавшийся товар, а основательно расспрашивают и подбирают покупку, несравнимо приятней. Хороший бинокль — это инвестиции на всю жизнь.

Призмы

призмы — это то, что позволяет вам видеть корректно сориентированное изображение, когда вы смотрите в бинокль. Существует два типа обычно используемых призм — призмы Порро и крышеобразные призмы.

Крышеобразные призмы существенно упорядочены в оптических трубах, а потому бинокли с ними получаются компактней. Трубы таких биноклей обычно ровные: линза объектива по диаметру соответствует линзе окуляра. Такие бинокли ввиду компактности оптимально подходят для спортсменов. Обычно у них две центральных точки между зрительными трубами, и их сложнее приспособить к глазному интервалу. Крышеобразные призмы теоретически могут помочь получить изображение, по качеству равное изображению с призмами Порро, но по техническим причинам так чаще всего не бывает. Чем выше стоимость бинокля, тем лучше будет качество изображения с крышеобразными призмами. Даже не пытайтесь сэкономить на бинокле с подобными призмами.

Бинокли с призмами Порро можно сразу определить по неоднородным зрительным трубам. Линзы объективов в них обычно больше линз окуляров. Передние линзы обычно расположены ближе друг к другу, чем задние, однако в некоторых, особенно компактных моделях, может быт все наоборот. Оптически проект призмы Порро обычно превосходит крышеобразные призмы, и особенно это характерно для биноклей среднего ценового сегмента. Бинокль с призмой Порро имеет единый центр между двумя трубами, а потому его легче приспособить к интервалу между глазами.

как и крышеобразные призмы, не все призмы Порро равны. Призмы BAK-4 лучше, поскольку изготовлены из лучшего оптического стекла, производящего более ясное изображение. Призмы BK-7 используются в биноклях ниже классом. Они вполне удовлетворительны, но уже ниже классом, чем BAK-4. Некоторые производители предпочитают умалчивать, какие именно призмы используются в бинокле, чтобы не спугнуть искушенного покупателя низким классом.

Покрытие линз

На линзах большинства биноклей есть антибликовое покрытие. Оно способствует передаче света. Именно это покрытие производит синие, красные или зеленые блики, если вы смотрите в передние (объективные) линзы бинокля.

Обратите внимание, как покрытие описывает производитель. «Coated» означает одинарный слой антибликового покрытия на некоторых элементах линз, обычно на первом и последнем, то есть на тех, которые можно увидеть. „Fully Coated“ означает, что покрытие нанесено на все поверхности. Уже хорошо. „Multi-Coated“ означает, что как минимум некоторые поверхности (по аналогии первая и последняя) имеют многократный слой антибликового покрытий. Такой слой на порядок эффективней одинарного слоя. „Fully Multi-Coated“ означает, что на все поверхности нанесены многократные слои антибликового покрытия. Оптимально, если ваш бинокль имеет именно эту маркировку.

Наиболее актуальные причуды в области покрытий — рубиновые или красные мультипокрытия. Они предназначены для снижения бликов в условиях яркого света.

Коллимация

Коллимация относится к оптической и механической настройке бинокля. Если бинокль не коллимирован, после длительного использования может показаться, будто зрительные трубы пытаются вытянуть глаза из орбит.

Дешевые бинокли часто поступают на продажу с завода без коллимации. Хороший бинокль обязательно коллимируется, нередко с помощью лазерных инструментов. Это требует времени и расходов, за счет чего растет и стоимость оптического прибора.

Увеличение (кратность)

Обычно бинокль описывается парой чисел, например, „7×50“ или „8×25“. Первое из этих чисел означает увеличение бинокля. Именно ради увеличения большинство и приобретает бинокль. Например, первое число 7 в паре означает, что удаленный объект в бинокль будет виден так, словно он находится в 7 раз ближе. Распространенные увеличения биноклей — 6x, 7x, 8x, 9x, и 10x.

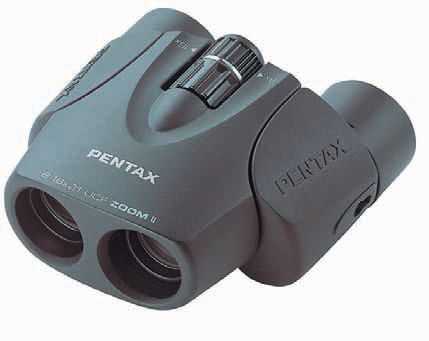

Бывает также переменное увеличение (зум), например, 7-21×50. У нижней границы зума бинокль дает лучшее изображение, чем у верхней. И это вполне естественно, поскольку объектив не может стать больше, чтобы впустить больше света, а потому чем больше зум, тем темнее изображение. При семикратном увеличении объектив диаметром 50 мм формирует выходной зрачок диаметром 7,1 мм, но при увеличении 21x выходной зрачок будет всего 2,38 мм, то есть втрое меньше.

Кроме того, оптические качества бинокля с переменным увеличением (зумом) обычно ниже, чем у бинокля с постоянным увеличением. В общем, лучше от зума держаться подальше.

Помните, что в бинокль увеличивается все, включая движения. Чем больше увеличение, тем сложнее стабилизировать удаленное изображение. Для большинства людей оптимально увеличение от 6 до 8, даже если руки подрагивают. Кстати, даже армейские бинокли обладают преимущественно семикратным увеличением.

Стоит помнить еще вот о чем: увеличение влияет на яркость. При прочих равных условиях, чем выше увеличение, тем более темное изображение. Также увеличение влияет на поле зрения: чем выше кратность, тем меньше обзор. При выборе бинокля необходимо учитывать это и тщательно сбалансировать увеличение с другими параметрами.

Диаметр объектива

Второе число в маркировке биноклей обозначает диаметр объектива. В маркировке 7х50 второе число означает, что диаметр линзы объектива составляет 50 мм, и это достаточно большое значение для ручных биноклей.

Это очень важная информация, поскольку, чем больше диаметр объектива, тем больше света попадает в бинокль. То есть при прочих равных в условиях тусклого освещения в бинокль с большим диаметром объектива видно лучше. Так, бинокль 7х50 часто называют ночным биноклем, потому что в него хорошо видно даже при незначительном освещении. Помните, однако, что с большим диаметром объектива увеличиваются и габариты, и масса бинокля.

Выходной зрачок

Увеличение (кратность) и диаметр объектива определяют размер выходного зрачка. Диаметр выходного зрачка определяет, сколько света поступает в глаз. Выходной зрачок можно увидеть, держа бинокль на расстоянии вытянутой руки и смотря в окуляры. Пучок света, который вы увидите, и есть выходной зрачок.

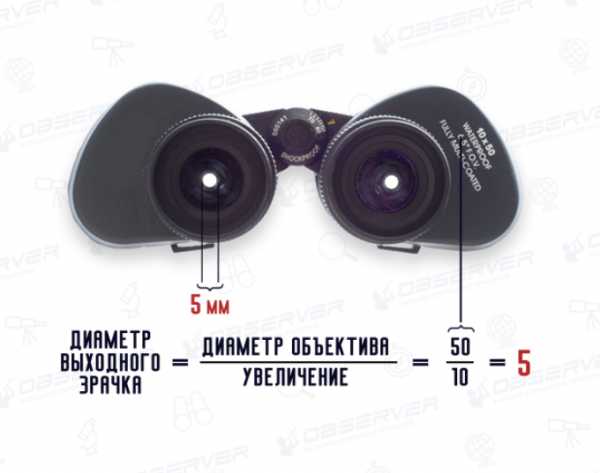

Фактический диаметр выходного зрачка легко подсчитать. Для этого нужно разделить диаметр объектива на кратность бинокля. К примеру, обратимся к стандартному размеру 7×50. Делим 50 на 7 и получаем 7,1. Итак, диаметр выходного зрачка в данном случае будет равен 7,1 мм. Возьмем другие параметры, например, 8×25. 25 делим на 8 и получаем 3,1 мм. Компактные бинокли обычно всегда дают меньше света, и изображение в них всегда темней. Выбирая компактный размер, нам приходится жертвовать светом.

Какое значение имеет диаметр выходного зрачка? Да никакого, если света вокруг достаточно, и зрачки глаз всяко меньше выходных зрачков бинокля. Но когда света становится мало, зрачки глаз увеличиваются, и статичные выходные зрачки бинокля могут стать ограничивающим фактором. В идеале, человеческие глаза в превосходном состоянии могут открыть зрачки до 7 мм, следовательно, выходной зрачок диаметром 3,1 мм существенно ограничит видимость при тусклом свете. Зато в случае с биноклем 7×50 даже в темноте глаза полностью адаптируются к недостатку света, а выходной зрачок бинокля диаметром 7,1 мм не будет препятствовать обзору.

С возрастом человеческие глаза теряют способность приспосабливаться к темноте, а потому максимальный размер зрачка у человека средних лет обычно не превышает 5 мм; в пожилом возрасте — 4 мм. С годами нас начинает устраивать меньший размер выходного зрачка бинокля.

Поле зрения (обзора)

Поле обзора — это область, которую можно увидеть в бинокль. Как правило, оно измеряется в градусах. Чем больше значение поля зрения, тем большую область можно увидеть. Особенно важен этот параметр для наблюдения за движущимися предметами, такими как животные, птицы или спортсмены на соревнованиях.

Индекс относительной яркости (RBI)

Индекс относительной яркости служит для измерения яркости изображения. Он вычисляется возведением в квадрат значения выходного зрачка. Например, для бинокля 7х35 диаметр зрачка составит 5 мм, а RBI=25.

Значение RBI, равное 25, считается хорошим для использования в условиях плохого освещения. Зная, как подсчитывается значение выходного зрачка и что оно означает, можно про индекс относительной яркости забыть — информация по большому счету лишняя.

Сумеречный фактор или фактор сумерек

Речь пойдет о несколько субъективной мере, которая подразумевает то, насколько детально удастся видеть в условиях сумерек (собственно, отсюда и название). Подсчитывается он следующим образом: диаметр объектива и увеличение (кратность) перемножаются, а из полученного числа извлекается квадратный корень. Чем выше получится результат, тем выше будет разрешение изображения.

Здесь есть свои нюансы. Например, сумеречный фактор стимулирует продажи биноклей с большим увеличением, ведь для 7х50 он будет равен 18,7, а для 10х50 равен 22,4. Однако не стоит забывать про размер выходного зрачка и наблюдение в условиях недостаточного освещения: детали деталями, но изображение должно быть достаточно светлым.

Сумеречным фактором этот параметр назвали потому, что лучше всего он срабатывает при наступлении сумерек, когда глаза еще не полностью приспособились к темноте, и диаметр зрачков глаз не слишком велик. Сумеречный фактор может оказаться особенно полезным для охотника или орнитолога, поскольку многие животные ведут ночной образ жизни, а оживляются как раз с наступлением сумерек.

Как сфокусировать бинокль

Удивительно, но многие люди не знают, как правильно сфокусировать бинокль. Существуют две распространенные системы фокусировки, используемые в биноклях.

Первая — индивидуальная фокусировка окуляров. Эта система проста для понимания и реализации. Она хорошо работает с герметичными оптическими трубами, и потому часто встречается в водонепроницаемых биноклях. Индивидуальная фокусировка окуляров означает, что для того, чтобы сфокусировать бинокль для своих глаз, необходимо приложить левый окуляр к левому глазу, а правый, соответственно, к правому, и настроить каждый в отдельности, по очереди закрывая глаза. Центрального механизма фокусировки нет.

Поскольку индивидуальная фокусировка окуляров отнимает много времени, чаще встречается центральная фокусировка. К сожалению, немногие люди понимают, как правильно ей пользоваться. А поступать нужно следующим образом.

Необходимо направить бинокль на что-нибудь  на расстоянии. Закройте правый глаз (или правый объектив), и с помощью центрального механизма сфокусируйте левую зрительную трубу бинокля. Затем закройте левый глаз (или левый объектив), и, не притрагиваясь к механизму фокусировки, сфокусируйте правый глаз. Все, процесс фокусировки закончен.

Бинокль для путешествий

Бинокль для путешественников должен быть легким и компактным, чтобы легко помещался в ручную кладь или даже в карман. Именно здесь пригодится компактный тип призмы — крышеобразный. Ради компактности в данном случае можно пожертвовать светосилой, поскольку путешественники обычно используют бинокль в светлое время суток. Увеличение (кратность) должно быть небольшим, от 7 до 10. Высокое оптическое качество поможет компенсировать низкую светосилу.

Бинокль для астрономии

Хороший бинокль позволяет рассматривать объекты и глубокой ночью, но это должны быть хорошо освещенные объекты, такие как звезды, например. Как только объект замечен в бинокль, по нему удобно направлять телескоп для более детального просмотра. Астроному нужен очень качественный и светосильный бинокль. Замечательно подойдут бинокли с параметрами 7×50, 8×56, и 9×63. В данном случае целесообразно задействовать максимум возможного, что получится зафиксировать во избежание тряски изображения.

Для астрономических нужд встречаются особенные, гигантские бинокли, к примеру, с параметрами 20х80. Для использования такого оптического прибора обязательно потребуется штатив. Для астрономических наблюдений это оптимальные параметры, компромисс между кратностью, яркостью и полем обзора.

Бинокль для охоты и рыбалки

Для наблюдения объектов в воле зрения требуется достаточно светосильный бинокль. На флоте распространена модель 7х50 с диаметром выходного зрачка 7,1, что означает удобство для использования молодыми членами экипажа. Также у такого бинокля хорошая область обзора и достаточное увеличение (кратность), что важно для наблюдения с движущегося судна. Однако такие бинокли достаточно велики и тяжелы, что, впрочем, для рыбака не проблема. А вот охотнику требуется нечто более компактное.

Для охоты в поле выходные зрачки 4-5 мм обычно вполне удовлетворительны, а потому наиболее оптимальными параметрами бинокля для охотника можно назвать 6×30, 7×35, 8×30, или 9×35.Все они достаточно светосильные, чтобы видеть в условиях плохого освещения, и достаточно компактные, чтобы не слишком обременять охотника. Бинокль с большим увеличением использовать без штатива сложно, а диаметр объективов 40 мм и больше обычно означает, что бинокль обладает немалым весом.

В лесу охотнику больше подойдет бинокль 6х30 с большим полем обзора. В горах преимущество отдается большей кратности, поскольку придется высматривать движение на большом расстоянии — 8×30 или 9×35 будут в самый раз. В любых условиях охоты можно обойтись универсальным биноклем 7х35, достаточно мощным и легким.

Помните: в любом случае бинокль должен быть прежде всего качественным, а качество дешевым не бывает.

Перевод статьи Чака Хокса „Основы биноклей“ (Binocular Basics By Chuck Hawks)

www.binok.ru

Что такое Бинокль

Поговорим о современных биноклях. В этой статье мы познакомим читателей с наиболее важными характеристиками оптических приборов, биноклей, на которые необходимо обратить внимание при покупке.


Для того, чтобы осознанно выбирать бинокль по своим потребностям, желательно ориентироваться в некоторых специальных терминах. Это поможет уже при первом взгляде на инструмент понять, будет ли соответствовать данная модель вашим  ожиданиям.

Кратность (увеличение) = magnification. Это – кажущееся увеличение объекта. Если вы наблюдаете с расстояния 100 метров, то при кратности, равной «10», будете видеть объект так, как будто до него 10 м.

Диаметр линзы объектива (диаметр передней линзы) = Objective Lens Diameter или Diameter of Objective Lens. Имеется в виду диаметр внешней линзы в миллиметрах. Очень важный параметр, указывается вторым числом вместе с кратностью на корпусе прибора.
Чем он больше, тем выше светосила бинокля, то есть количество света, попадающее в него. Высокая светосила обеспечивает широкий угол зрения бинокля, а также яркость и четкость получаемого изображения. Больший диаметр линзы обычно означает и увеличение массы и габаритов инструмента.

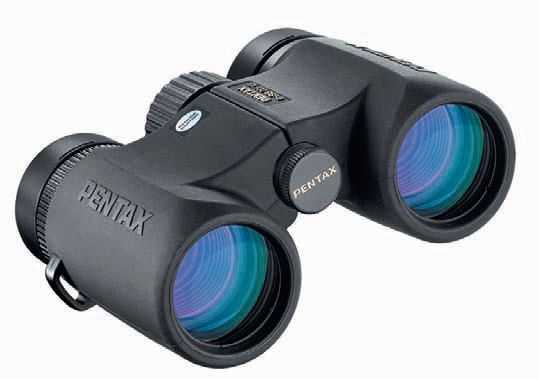

Два вышеозначенных параметра – наиболее важные в бинокле, и всегда указываются на его корпусе вместе. Например, «Pentax 7×50 PIF» означает кратность 7 при диаметре внешней линзы 50 мм. Остальные буквы и цифры в названии модели означают марку и серию бинокля.
Размер выходного зрачка = Exit Pupil – диаметр изображения, наблюдаемого в окуляре. Рассчитывается путем деления диаметра линзы объектива на кратность бинокля. Так, у бинокля 7×50 размер выходного зрачка будет равняться 7,1 мм (50/7=7.1). Чем больше размер выходного зрачка, тем лучше можно будет различить детали изображения, особенно в условиях слабого освещения. Поскольку размер человеческого зрачка изменяется в пределах 2-8 мм, нужно подбирать  бинокль, исходя из условий, в которых вы планируете использовать  бинокль чаще всего. Например, инструмент с выходным зрачком 1,9 мм пригоден для кратковременного наблюдения при нормальном освещении (зрачок при ярком свете сужается и в среднем его размер составляет около 2 мм), а биноклем с выходным зрачком 7,1 мм можно пользоваться при любом освещении как угодно долго – глаза не будут уставать больше обычного.

Относительная яркость = Relative Brightness. Этот параметр не всегда указывается в технических характеристиках бинокля, поскольку напрямую зависит от размера
выходного зрачка. Чем больше относительная яркость бинокля, тем ярче видимое изображение. Идеальное значение – 50.

Вынесенная окулярная точка = Eye Relief. Расстояние от линзы окуляра до поверхности глаза, при котором не утрачиваются части изображения. Чем больше значение Eye Relief, тем дальше от глаз можно держать бинокль. Это избавляет от кругов вокруг глаз и усталости, вызванных длительным контактом с окуляром, и позволяет не снимать очки при пользовании инструментом. Нормальное значение Eye Relief – 10 15 мм, хорошее – 20 мм.

Угол зрения = Angle of View (Real Field of View) – непосредственно тот угол зрения, с которым вы видите изображение. Измеряется в градусах.
Поле зрения = Field of View. Физическая ширина видимой части объекта на расстоянии 1000 м. Если вы с расстояния 1000 м наблюдаете объект, равный по ширине 100 м, и он целиком виден в окуляр, то поле зрения вашего бинокля равняется 100 м. Данный параметр также зависит от кратности и диаметра линзы объектива, но с помощью различных современных технологических приёмов для некоторых биноклей производители могут искусственно расширить угол и поле зрения.


Диапазон фокусировки
= Focus Range. Также иногда называется ближним фокусом = Closest Focus. Диапазон, в котором второй параметр известен по определению
(дальний предел фокусировки – всегда бесконечность), а первый довольно важен при выборе бинокля. Некоторые профессиональные инструменты имеют минимальную дистанцию наблюдения более 20 м, и, если вам необходима возможность наблюдения на близком расстоянии, то такой  бинокль вам попросту не нужен.

Пример обозначения бинокля с переменной кратностью. Цифры «8-16» обозначают пределы изменения кратности, а «21» – диаметр внешней линзы объектива.

В отношении технических характеристик биноклей существует несколько устойчивых предубеждений, которые на самом деле не имеют достаточных оснований. Так, кратность сама по себе не является главнейшей характеристикой бинокля или другого оптического прибора. Чем больше кратность, тем труднее (без помощи штатива) удерживать перед глазами стабильное, устойчивое изображение. Максимальная кратность бинокля, в который можно смотреть с рук – 12 крат. Приборы, которые дают кратность свыше этого, требуют жёсткого фиксирования на штативе, а  бинокль с большей, чем 20х, кратностью совсем непригоден для использования. Если требуется большая кратность, можно порекомендовать использовать другие оптические инструменты, – например, зрительные трубы или же применять с биноклем штатив. В целом, возможности бинокля определяются не столько кратностью, сколько её отношением к диаметру внешних линз объектива. Чем больше диаметр выходного зрачка, тем выше яркость и контрастность изображения, тем больше информации глаз может извлечь из картинки, которую дает бинокль. К тому же, при длительном наблюдении в  бинокль с маленьким диаметром выходного зрачка глаза быстрее устают и перестают различать детали, даже если кратность такого прибора достаточно высока.

В биноклях используется два типа призм — PORRO-призма и ROOF-призма. PORRO – это классический и самый распространённый тип призм, расположенных таким образом, что одна наполовину перекрывает другую и находится к ней под углом в 90 градусов. Такие бинокли выглядят как обычные, окуляр и объектив располагаются не на одной прямой, а как бы ступенькой. ROOF-призма – более сложная система, в которой объектив и окуляр находятся строго на одной прямой, что позволяет уменьшить габариты бинокля и снизить рассеивание света. Бинокль с ROOF-призмой выглядит как две скрепленные между собой трубки. Некоторые параметры по сравнению с PORRO-системой улучшены, но инструменты с такой призмой и стоят дороже классических.

Качество оптики, используемой для производства биноклей, в основном определяется тем, какая именно компания выпустила данную модель. Оптическая конструкция бинокля может быть как крайне сложная многолинзовая, так и простая. В любом случае, просветление должно быть нанесено на все элементы оптической системы.

Просветление – неотъемлемый атрибут качественной оптики.

Просветление – необходимый элемент современной технологии оптического производства. Оно призвано минимизировать потери в качестве изображения, связанные с отражением света поверхностями стекла, а также с возникновением хроматических и коматических аберраций, ореола. В дешевых некачественных биноклях просветление (или его имитация) наносится, как правило, только на внешнюю линзу. Но если вы покупаете прибор крупной уважаемой марки, то можете быть уверены, что все его детали соответствуют высочайшим технологическим требованиям. Так, фирма Pentax использует линзы с многослойным эксклюзивным просветлением Pentax smc во всех моделях своих биноклей. Для инструмента с оптической схемой из 6 непросветлённых элементов (12 поверхностей) потери света составят около 40 % , а для такой же конструкции с линзами с  smc-просветлением – всего 2,4 %. Эти цифры – наглядная иллюстрация того, что разница в ценах на кустарную продукцию и высокотехнологичные изделия флагманов оптической промышленности не создаётся искусственно, а является объективным выражением затраченных ресурсов и вложенного труда.

Схемы биноклей с PORRO-призмой (слева) и ROOF-призмой

Сложная оптическая система дорогих моделей даёт практически идеальное качество изображения. Она приближена к сложнейшей конструкции фотообъектива – именно этим объясняется высокая стоимость таких биноклей. При производстве призм компания Pentax использует лучшее на сегодня оптическое стекло ВаК4, которое существенно уменьшает потери света, вызванные его поглощением и рассеянием. Кроме того, в некоторых биноклях применяются асферические линзы, позволяющие справиться с оптическими искажениями без серьёзного усложнения конструкции.
Думаем, что приведённой информации достаточно для того, чтобы по-новому взглянуть на витрину с десятками биноклей или оценить уже имеющийся прибор. А в следующей публикации мы расскажем о биноклях различного назначения (и разной стоимости) на примере модельного ряда одного из ведущих мировых производителей оптических наблюдательных приборов – компании Pentax.

По материалам журнала «КАЛАШНИКОВ» (Автор Евгений Александров).

smedvedem.ru

Что означают цифры на бинокле?

Цифры на бинокле. Ликбез.

Эта небольшая заметка предназначается исключительно для новичков, для тех, кто не знает, решив приобрести бинокль, что означают цифры на нем и уж тем более – чем отличаются бинокли с зумом от биноклей без оного.

Цифры. Обозначения биноклей.

Как и на любом техническом устройстве, цифры на бинокле несут базовую информацию, которая вам поможет подобрать оптику согласно вашим индивидуальным потребностям и физиологическим особенностям. Запомните:

Бинокль с большим увеличением, факты и заблуждения! Видеообзор

  • Любая модель всегда включает цифры – 8х40, 7х50 и т. п. Первая цифра – это степень увеличения (восьмикратное, семикратное), вторая – диаметр объектива (40 мм, 50 мм). Иногда встречаются модели с трехчленным обозначением, скажем, 8-24х50. Знайте, перед вами экземпляр с переменным увеличением, т. е. бинокль дает возможность регулировать степень приближения от 8 до 24х.

  • Расшифровка биноклей.

    Что здесь особенно важно? Если вы делаете выбор между биноклями с одинаковой кратностью, но с разными по диаметру линзами, например, 10х30 и 10х50, имейте ввиду, что более массивные линзы способны собирать больше света и выдавать изображение гораздо светлее и контрастнее.

    Например, обозначение биноклей с цифрами 10×30 и 10×50. Оба прибора будут приближать любое расстояние в 10 раз, но модель 10×50 будет показывать более четкое и светлое изображение с большим углом обзора, по сравнению с 10×30. С другой стороны, бинокль 10×30 будет более компактный.

    • Значение диаметра объектива является базовым и для определения «зоркости» любой модели в разное время суток или погодных условиях. Бинокли с диаметром линзы до 42 мм. иногда называют «темными», дело в том, что такие линзы не могут собрать достаточное количество света и поэтому прибор практически бесполезен в сумерки или ночью.

    А вот бинокли с объективом более 42 мм. действуют и в сумерки, наиболее же сильные – с линзой диаметром более 50 мм. – позволяют наблюдать даже ночью.

    • Расшифровка биноклей с маркировкой 8-16х40 или 10-30х50 означает, что перед нами бинокль с зумом, т. е. с переменным увеличением. Первые цифры указывают нам параметры увеличения: от 8 до 24 или от 10 до 30х.

    К наиболее распространенным и доступным по цене относятся бинокли zoom bresser. Также отметим, что не рекомендуется выбирать большое увеличение и маленький диаметр линзы, например 22×32. Такие бинокли будут иметь очень большое увеличение и слабую светосилу, поэтому, вряд ли порадуют вас своим качеством и функционалом. Надеемся, наша небольшая статья поможет вам с выбором бинокля.

    Видео обзор Расшифровка бинокля / что означают цифры на бинокле

    observer-msk.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован.
