Российские бетонобойные бомбы. Авиация против укреплений

Враг может спрятать свои объекты под землей или поместить их под железобетонное укрытие. Однако такая защита уже давно не дает никаких гарантий. На вооружении всех развитых военно-воздушных сил, в том числе и российских, состоят специальные бетонобойные авиационные бомбы. Подобное оружие разработано для поражения укрепленных целей, защищенных от других авиабомб. За счет ряда характерных особенностей конструкции бетонобойные бомбы способны уходить в грунт на большую глубину или пробивать солидные слои железобетона.

История советских и российских бетонобойных авиационных бомб (в отечественной терминологии используется сокращение БЕТАБ) началась в середине 30-х годов. В то время советские инженеры работали над новым классом авиационного оружия – т.н. ракетными бомбами или бомбами с «дополнительной скоростью». Результатом перспективного проекта стало несколько бронебойных и бетонобойных бомб, предназначенных для атаки кораблей и наземных укреплений. Характерной чертой новых классов оружия было наличие твердотопливного ракетного двигателя, обеспечивавшего разгон бомбы перед попаданием в цель.

Из артиллерии в авиацию

В конце тридцатых была запущена разработка новых авиационных бомб, соответствующих актуальным задачам. Вскоре советские конструкторы создали изделия БРАБ-200ДС и БЕТАБ-150ДС. Последняя стала первой отечественной авиабомбой, изначально предназначенной для борьбы с бетонными укреплениями. Любопытно, что уже к началу сороковых оружейники нашли наиболее удачные конструкторские решения, часть которых используется до сих пор.

Реконструкция облика бомбы БЕТАБ-150ДС.

Примечательные результаты в деле борьбы с корабельной броней и бетонными укреплениями показывала 203-мм артиллерия. По этой причине основой для новых бомб стали существующие снаряды соответствующих калибров. Бетонобойную бомбу построили на основе снаряда Г-620 аналогичного назначения. Последний весил около 100 кг, имел толстостенный корпус и нес 15,36 кг взрывчатого вещества. Снаряд комплектовался ударной трубкой УТ-36. После определенной переработки конструкции и установки дополнительных агрегатов снаряд превратился в бомбу.

Новое изделие получило название БЕТАБ-150ДС – «бетонобойная авиационная бомба калибром 150 кг». Литеры «ДС» означали «дополнительная скорость» – так обозначалось наличие разгонного твердотопливного двигателя, предназначенного для повышения характеристик пробития и заглубления.

Бетонобойная бомба нового типа получила стальной корпус, основанный на детали существующего артиллерийского снаряда. Он имел головную часть заостренной формы с цилиндрической поверхностью в задней части. Сзади к снаряду предлагалось присоединять цилиндрический корпус с твердотопливным двигателем, оснащенным дистанционной трубкой ТМ-4. Снаружи на нем установили Х-образное оперение. Любопытно, что, в отличие от более поздних БЕТАБ, первое изделие этого класса не имело тормозной системы.

Бомба БЕТАБ-150ДС имела длину чуть менее 2,1 м при диаметре корпуса 203-205 мм. Снаряженная масса – 165 кг. Ракетный двигатель получил заряд твердого топлива массой 17,4 кг. После сброса с самолета-носителя бомба должна была выходить на расчетную траекторию и включать двигатель, при помощи которого достигалась скорость 210 м/с. Испытания показали, что при падении на мраморный скальный массив перспективное изделие может уйти на глубину 1,65 м. После взрыва в массиве появлялась воронка диаметром 1,8 и глубиной 2,5 м.

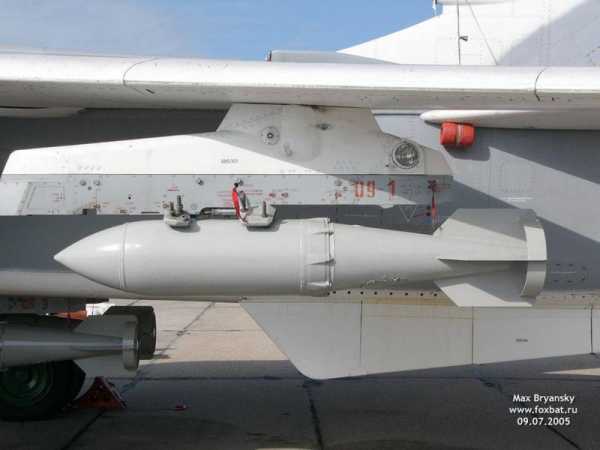

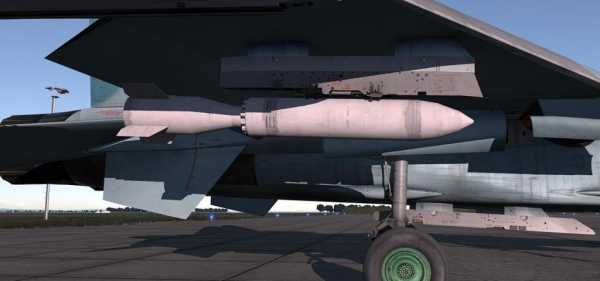

Послевоенная БЕТАБ-500 под крылом самолета.

По ряду причин, первая отечественная бетонобойная бомба не успела на Советско-финскую войну. В ходе этого конфликта Красная Армия столкнулась с проблемой в виде многочисленных вражеских укреплений, и при этом не могла рассчитывать на реальную помощь бомбардировочной авиации. Бомбу нового типа приняли на вооружение уже во время Великой Отечественной. По имеющимся данным, советские бомбардировщики регулярно использовали такое оружие против различных объектов противника, и в большинстве случаев речь шла об успешном поражении цели.

В тот же период разрабатывалась более крупная бетонобойная бомба БЕТАБ-750ДС. Она отличалась увеличенной до 4 м длиной и была больше похожа на снаряды реактивных минометов. Однако при освоении производства такого оружия возникли серьезные проблемы, и вскоре от него отказались. В результате этого в линейке БЕТАБ осталось только одно серийное изделие.

Послевоенное семейство

Несмотря на достаточно высокие характеристики, бомба БЕТАБ-150ДС со временем морально устарела. Развитие наземных средств защиты, имевшее место в ходе недавней войны, предъявляло новые требования к оружию. Боевая авиация тоже не стояла на месте и теперь нуждалась в ином вооружении. В связи с этим в послевоенный период было создано новое семейство бетонобойных бомб, соответствовавших актуальным требованиям.

Согласно исследованиям военных теоретиков, теперь самолетам с бетонобойными бомбами предстояло бороться с рядом новых целей. В частности, такое оружие рассматривалось в качестве средства борьбы с железобетонными укрытиями, строящимися на аэродромах вероятного противника. На тот момент уничтожение самолета в таком сооружении было возможно только при использовании специальных бомб, способных пробить мощное перекрытие.

Современная бомба БЕТАБ-500ШП. На хвостовой части корпуса установлен парашютный контейнер.

Первыми послевоенными образцами БЕТАБ стали два изделия сравнительно простой конструкции. Это были свободнопадающие бомбы БЕТАБ-250 и БЕТАБ-500 калибром 250 и 500 кг соответственно. При создании нового оружия использовались современные материалы и технологии. Одновременно с этим был взят курс на упрощение конструкции. В частности, первые послевоенные бомбы не комплектовались реактивным ускорителем. Впрочем, и при таком облике они были способны решать поставленные задачи.

БЕТАБ-250 и БЕТАБ-500 имели корпуса похожей конструкции, отличавшиеся размерами и объемом. Оба изделия комплектовались скругленной головной частью, за которой помещалась цилиндрическая основная часть корпуса. В хвосте предусматривалась коническая секция с креплениями для Х-образного стабилизатора. В связи с различными габаритами и отличающейся массой две бомбы имели разные пропорции.

Бомба меньшего калибра имела длину 1,86 м при диаметре 285 мм и весила 210 кг, из которых 140 кг приходилось на боевую часть. По своим характеристикам она существенно превосходило старую БЕТАБ-150ДС. Длина бомбы БЕТАБ-500 достигла 2,11 м при диаметре 425 мм. Масса – 410 кг с 380-кг боевой частью, оснащенной 75,8 кг взрывчатого вещества. Более крупный боеприпас мог пробить 500-1000 мм железобетона. Взрыв, осуществлявшийся с замедлением до 30 с, оставлял после себя воронку диаметром 4-5 м.

Старые идеи и новые технологии

Бетонобойные бомбы БЕТАБ-250 и БЕТАБ-500 показывали, в целом, высокие характеристики, но со временем перестали полностью отвечать требованиям. Прежде всего, возникали претензии к точности попаданий и реальному воздействию на цель. Для максимального разгона бомбы до момента встречи с целью, обеспечивающего максимальное заглубление, бомбометание приходилось осуществлять с больших высот, что сказывалось на точности свободнопадающего боеприпаса. Кроме того, развитие противовоздушной обороны вынуждало самолеты работать на малых высотах, и это тоже негативно влияло на применение БЕТАБ.

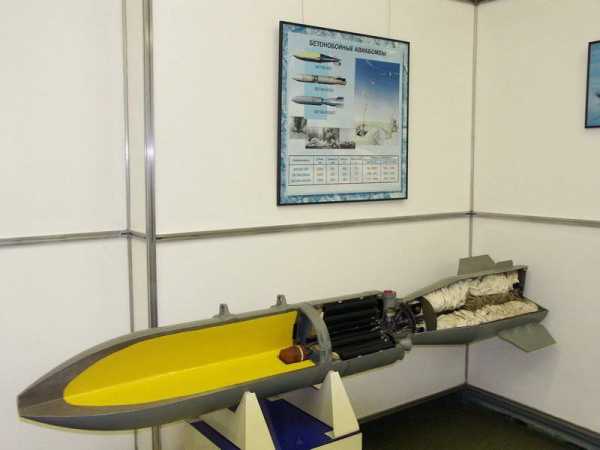

Разрезной макет бомбы БЕТАБ-500ШП. Желтым цветом обозначен заряд ВВ боевой части, коричневым — взрыватель, черным — твердотопливный двигатель. В заднем контейнере уложен парашют.

По результатам очередных исследовательских и конструкторских работ были созданы несколько новых бетонобойных бомб с разными особенностями конструкции. Они разрабатывались с использованием некоторых элементов изделия БЕТАБ-500, и потому могут считаться ее глубокой модернизацией.

Идеи, предложенные еще в начале сороковых годов, были вновь реализованы в бомбе БЕТАБ-500ШП («штурмовая, с парашютом»). В ее основе лежала боевая часть существующей БЕТАБ-500, которую дополнили новыми устройствами. В одном корпусе с боезарядом, в его хвостовой части, поместили реактивный двигатель с 2,2 кг твердого топлива. За двигателем установили сбрасываемый контейнер с парашютом площадью 6 кв.м. Бомба имела длину 2,51 м и весила 380 кг, из которых 77 кг приходилось на заряд боевой части.

Изделие БЕТАБ-500ШП после сброса с носителя должно выпускать тормозной парашют, задачей которого является изменение траектории полета. Для повышения боевых качеств авиабомба должна падать на цель под минимальным углом к вертикали. После выхода на подобную траекторию осуществляется сброс парашютной системы и запуск твердотопливного двигателя. С его помощью бомба в минимальное время развивает достаточную скорость. За счет нововведений конструкции БЕТАБ-500ШП может применяться на высотах от 170 м. При этом она пробивает до 550 мм железобетона, а по прочим характеристикам сопоставима с базовой БЕТАБ-500.

Общий вид изделия БЕТАБ-500Ш. Заметны сопла двигателя, направленные вперед и тормозная система в сложенном положении.

Не менее интересный вариант бетонобойной бомбы был предложен в проекте БЕТАБ-500Ш («штурмовая»). В этом случае к основному корпусу с усиленной головной частью и боезарядом предлагалось присоединять специальное тормозное устройство комбинированного действия. В крупном цилиндрическом корпусе устройства помещался твердотопливный двигатель, причем его сопла находились на переднем торце. Сзади на корпусе поместили воздушный тормоз т.н. зонтичного типа, состоящий из нескольких подвижных плоскостей. БЕТАБ-500Ш имела длину 2,8 м при диаметре 325 мм. Масса – 424 кг, заряд – 70 кг. Как и БЕТАБ-500ШП, это изделие могло сбрасываться со сравнительно малых высот.

После отделения от носителя БЕТАБ-500Ш самостоятельно затормаживается при помощи реактивного двигателя и зонтичного воздушного тормоза. Падение скорости приводит к изменению траектории. Затем плоскости тормоза складываются вдоль корпуса. Бомба получает возможность разогнаться и упасть на цель. По известным данным, с точки зрения боевых качеств БЕТАБ-500Ш похожа на другое оружие своего класса.

Суббоеприпасы для кассет

Бетонобойные авиационные бомбы калибром до 500 кг предназначаются для поражения железобетонных сооружений, бункеров, укрытий и т.д. При этом авиация может получить приказ на уничтожение иных целей, построенных из бетона. Специально для поражения взлетно-посадочных полос и рулежных дорожек, автомобильных дорог и иных площадных целей были разработаны боевые элементы, применяемые с разовыми бомбовыми кассетами.

Такое оружие носит названия РБК-500 БЕТАБ и РБК-500У БЕТАБ-М. Бетонобойный элемент для таких кассет представляет собой уменьшенный вариант полноразмерной авиабомбы. Он имеет цилиндрический корпус переменного диаметра с коническим головным обтекателем, внутри которого помещаются основной заряд в усиленном корпусе, а также твердотопливный двигатель и парашют. В кассету типа РБК-500 умещается десять таких изделий.

Компоненты системы РБК-500 БЕТАБ. Слева — боевой элемент, справа — бомбовая кассета с элементами.

По своему принципу действия суббоеприпасы изделия РБК-500 БЕТАБ похожи на полноразмерные авиабомбы БЕТАБ-500ШП. Сразу после выхода из кассеты отдельные элементы раскрывают парашюты и выходят на траекторию, близкую к вертикальной. Далее осуществляется запуск двигателя, при помощи которого элемент набирает требуемую скорость падения. Несмотря на малые размеры, такие суббоеприпасы способны надежно поражать бетонные ВПП или шоссе, оставляя после себя множество достаточно крупных воронок.

БЕТАБ в бою

Первая отечественная бетонобойная бомба поступила на вооружение в самом начале Великой Отечественной войны, и поэтому вскоре таким изделиям пришлось атаковать реальные цели. Являясь фактически единственным представителем своего класса, БЕТАБ-150ДС активно использовалась до самого конца войны. На счету такого оружия множество разрушенных дотов, блиндажей и бункеров и других сооружений противника.

После войны отечественные ВВС использовали оружие в основном на полигонах в рамках учений, однако им все же пришлось работать по реальным целям. Бомбы семейства БЕТАБ-500 активно использовались в Афганистане для атаки объектов в горах. По разным данным, некоторое количество такого оружия нашло применение позже, во время двух войн в Чечне. Во всех случаях грамотное применение бетонобойных бомб позволяло едва ли не одним ударом уничтожить тот или иной защищенный объект вместе с находящимися внутри врагами.

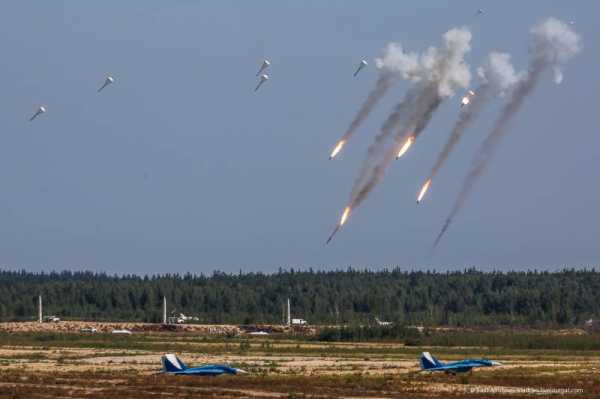

Показательные выступления авиации с применением бомб БЕТАБ-500ШП. Изделия слева еще летят на парашютах, бомбы справа — уже запустили двигатели.

В конце сентября 2015 года воздушно-космические силы России начали операцию на территории Сирии. Уже к концу осени того же года стало известно, что в ряде случаев российские боевые самолеты атаковали объекты противника при помощи бетонобойных бомб. В очередной раз была показана высокая эффективность подобного оружия при его грамотном применении.

***

Некоторые задачи оказываются чересчур сложными для оружия общего назначения, и в таком случае должны применяться специализированные системы. Специально для борьбы с укрепленными объектами, построенными в скальном грунте или с применением железобетона, несколько десятилетий назад были разработаны первые отечественные бетонобойные авиационные бомбы. В дальнейшем это направление получило развитие, что привело к заметному росту потенциала боевой авиации.

В арсеналах российских воздушно-космических сил на данный момент имеется сразу несколько средств для борьбы с бетонными сооружениями. А это значит, что вероятный противник может не надеяться на свои укрытия и бункеры. Современное оружие достанет его и под толщей железобетона.

/Кирилл Рябов, topwar.ru/

army-news.ru

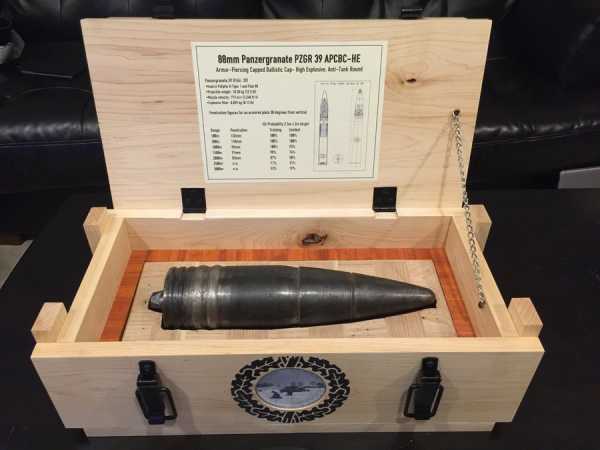

Бетонобойный снаряд: принцип действия

Решение специфических задач — разрушение взлетно-посадочной полосы, шахты с вооружением, железобетонных стен огневой точки, — возможно с использованием бетонобойных снарядов и авиационных бомб.

Мощные проникающие боеприпасы в последние годы все чаще применяются для борьбы с террористами, скрывающимися в подземных убежищах.

Разделим на части

Современный бетонобойный снаряд состоит из нескольких конструктивных элементов:

• Корпус. Выполняется из высоколегированной высокопрочной стали с высоким индексом вязкости, что обеспечивает его сохранность при ударе с высокой энергией о препятствие. Необходимые кинематические и динамические качества снаряда достигаются за свет увеличенной длины корпуса.
• Наконечник из сплавов высокой точности, расположенный в передней части боеприпаса. Формирует проникающий канал в грунте. В некоторых снарядах в наконечнике установлен кумулятивный блок, улучшающий способности боеприпаса к проникновению сквозь преграды.
• Аэродинамические элементы. Располагаются на наружной части корпуса и наконечника. Обеспечивают поддержку заданного курса и подруливание в случае использования управляемой версии.
• Отсек тормозного парашюта обустроен в задней части корпуса. Современные модели снарядов оснащаются аэродинамическими тормозами.
• В задней части находится пиропатрон, отстреливающий парашют, и блок реактивного ускорителя, оснащенный системой интеллектуальной активации.
• Взрыватель с программируемым замедлителем также располагается сзади. Замедлитель срабатывает на установленной глубине.
• Боевая часть с рассчитанным количеством взрывчатого вещества занимает переднюю часть снаряда. Дополнительный блок с поражающими элементами часто усиливает термобарическое и фугасное действие боеприпаса. Энергия поражающих элементов при взрыве сохраняется в радиусе до 100 метров от эпицентра.
• Лазерная система наведения. Активируется только при одновременном использовании приемника и источника излучения.

Пробивная мощь

Бетонобойные снаряды широко применялись советскими артиллеристами во время зимней войны с Финляндией. Неудачные попытки прорыва линии Маннергейма, повлекшие за собой потери личного состава, вынудили командование принять решение об активном использовании артиллерии перед задействованием пехоты и бронетехники. В борьбе с железобетонными укреплениями на Карельском перешейке наибольшую эффективность показали 203-мм бетонобойные снаряды Б-4.

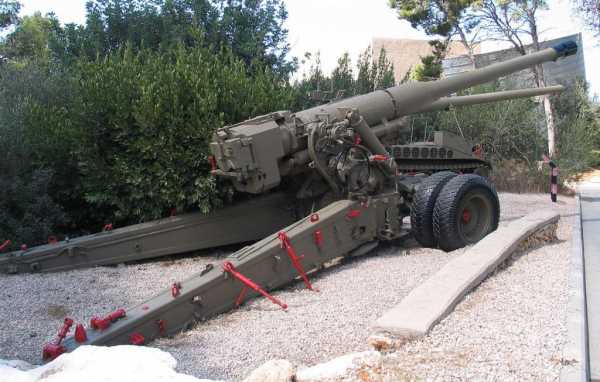

Эти гаубицы позволили уничтожить сотни дорогостоящих построек, за что получили от финнов название «кувалды Сталина».

Успех бетонобойных снарядов во время военных действий вдохновил советских инженеров и военных на дальнейшую разработку аналогичных боеприпасов.

Первая отечественная бетонобойная бомба БетАБ-150ДС создавалась на основе артиллерийского 203-миллиметрового снаряда. Вес ее боевой части превышал 100 килограмм, встроенный реактивный разгонный блок ускорял ее при приближении к цели. Максимальная глубина проникновения БетАБ-150 при попадании в горную породу превышала полтора метра, после взрыва формировалась воронка диаметром до двух метров.

Увеличение боевой мощи

Ассортимент бомбардировочной авиации значительно расширился в послевоенное время, пополнившись солидными снарядами массой до пятисот килограмм. Прошедшие несколько этапов модернизации, такие боеприпасы используются и по сей день.

Основная цель использования бетонобойных снарядов — уничтожение командных пунктов и защищенных бункеров террористов, коммуникаций и подземных складов боевиков.

В отличие от бронебойных и осколочных снарядов, бетонобойные обладают высокопрочным корпусом с усиленным стенками. Боеприпас должен войти в железобетонное строение с высокой скоростью и под прямым углом. Срабатывание взрывателя происходит с установленной задержкой.

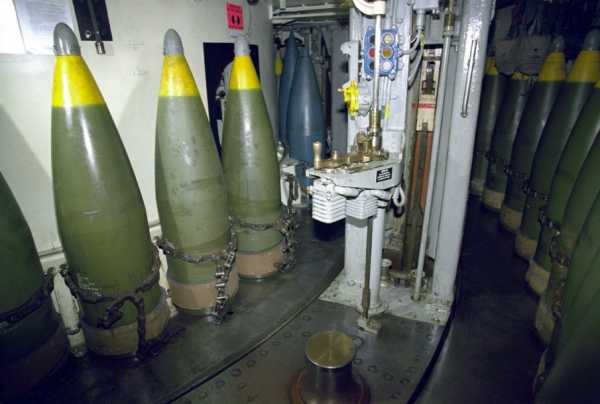

Разрыв снаряда происходит либо внутри сооружения, либо в бетонной толще. По этой причине в артиллерии используют мощные орудия большого калибра с целью разрушения высокопрочных бетонных конструкций.

В распоряжении авиационных сил России имеется несколько типов бетонобойных снарядов — с реактивным ускорителем и свободнопадающие.

Виды бетонобойных боеприпасов ВКС РФ: БетАБ-500

Практически все модели современных ударных самолетов способны переносить простую БетАБ-500. Ее сброс осуществляется с высоты в несколько тысяч метров для набора боеприпасом высокой скорости и получения кинетической энергии, достаточной для пробития железобетонной преграды. Бомба весом 500 килограмм с легкостью проходит перекрытия из бетона толщиной в метр либо уходит на глубину грунта до трех метров.

Версия БетАБ-500ШП

БетАБ-500ШП — одна из ее модификации — укомплектована стабилизирующим парашютом и реактивным двигателем, придающим дополнительное ускорение у поверхности земли. Принцип действия бетонобойного снаряда, как и пробивная способность, аналогичны базовой версии боеприпаса, но измененная конструкция позволяет сбрасывать его с небольших высот. Точность снаряда также повышена.

Конструкция современного боеприпаса в арсенале ВКС России — кассетного бетонобойного снаряд РБК-500У — включает девять элементов. Часто используется для поражения больших территорий.

Используемые в КВ-2 бетонобойные снаряды направлены на разрушение взлетно-посадочных полос, автомобильных магистралей и дорожек аэродромов; их мелкие боеприпасы разлетаются на расстояние в несколько десятков метров.

Бетонобойное оружие США

Военные силы США также используют в своих операциях бетонобойное вооружение. Наиболее распространена управляемая бомба GBU-28, созданная специально для проведения в 1991 году в Персидском заливе операции «Буря в пустыне». Причиной разработки стала нехватка мощности боеприпасов для разрушения командных пунктов и правительственных бункеров армии Ирака.

Корпусы первых версий GBU-28 были заимствованы у 203-миллиметровых артиллерийских орудий ввиду нехватки времени для разработки вооружения.

По результатам проведенных испытаний бомба, начиненная трехстами килограммами взрывчатого вещества и имеющая массу в две тонны, пробивала железобетонные перекрытия толщиной до шести метров. Лазерное наведение позволяло увеличить точность удара.

Для переноски и сброса наспех сделанных снарядов американцами использовались бомбардировщики F-111.

Менее внушительная разрушающая мощь была у BLU-109/B. Масса бомбы чуть меньше тонны, пробивная способность — перекрытия до двух метров толщиной. Преимуществом снаряда было наличие умных систем наведения Paveway III и JDAM.

Разработкой бетонобойного вооружения активно занимаются и другие страны. К примеру, ВВС Израиля обладает авиационными MRP-500 с корректируемым направлением, на вооружении французских летчиков стоят проникающие BLU-107 Durandal.

Кассетные бетонобойные снаряды

Кассетные боеприпасы считаются отдельным классом бетонобойных бомб; их используют с целью разрушения взлетно-посадочных полос аэродромов. В 2002 году отечественный арсенал вооружения пополнился РБК-500У — первыми кассетными боеприпасами.

В обойму такой бомбы входят десять бетонобойных элементов, выбрасываемых над целью. Их разрыв приводит к повреждениям покрытия взлетно-посадочной полосы аэродромов на огромной площади.

Бетонобойные бомбы, принятые на вооружение в США, значительно эффективнее и мощнее отечественных бетонобойных снарядов Г-530 и прочих по нескольким причинам:

• Использование боеприпасов такого типа в боевых условиях продемонстрировало низкую эффективность: локальные повреждения покрытия взлетно-посадочных полос устранялись в короткие сроки ремонтной группой аэродромного обеспечения.
• Единовременное повреждение большой площади полосы с поверхностным разрушением бетонного слоя требует от ремонтных бригад больших усилий, направленных на восстановление минимальной эксплуатационной пригодности взлетной полосы.
• Большая часть тактико-технических характеристик, технической документации и инструкций, направленных на поддержание боеприпасов в боеготовом состоянии, находится под грифом секретно.

Заключение

Динамично развивающаяся геополитическая обстановка требует от вооруженных сил разных стран использования эффективного вооружения. Использовавшиеся еще в прошлом веке на СУ-152 бетонобойные снаряды до сих пор остаются весомым аргументом при ведении военных действий как традиционными способами, так и при проведении антитеррористических и контрпартизанских операций. В ближайшем будущем ожидается разработка инновационного вооружения и модернизация уже имеющегося арсенала.

fb.ru

с небес в преисподнюю . Чёрт побери

В связи операцией, которую воздушно-космические силы России проводят в Сирии, в прессе все чаще упоминается о применении необычного вида боеприпасов – бетонобойных или противобункерных бомб. Что это за бомбы, для чего они нужны и чем отличаются от других видов авиационных боеприпасов?

Бетонобойная бомба (БетАБ) – это вид авиационного боеприпаса, который используется для поражения различных укрытий (в основном защищенных железобетонными конструкциями), а также взлетно-посадочных полос (ВПП) аэродромов.

По сути, бетонобойные бомбы – это разновидность фугасных авиабомб, которая отличается более толстыми стенками (обычно их изготавливают из высокопрочной легированной стали) и специальным взрывателем. Бетонобойные бомбы имеют большой калибр: от 500 до 1 тыс. кг (например, российская бомба БетАБ-500), иногда используются еще более мощные боеприпасы.

В классической войне БетАБ применяются для уничтожения бункеров противника, его командных пунктов, дотов, береговых батарей, шахтных установок. Однако бетонобойные бомбы с успехом применяются и в противопартизанской войне, что многократно доказано практикой последних лет.

В Афганистане и в Сирии повстанцы используют мощную сеть подземных коммуникаций, которые иногда расположены на достаточно приличной глубине. Афганские моджахеды активно использовали (и продолжают это делать) для своих баз и опорных пунктов естественные пещеры. Бойцы ливанской Хезболлы за много лет создали на границе Израиля разветвлённую сеть туннелей. Причем это не просто наспех вырытые норы в земле, многие из подобных туннелей надежно укреплены, оснащены электричеством и другими коммуникациями.

Для поражения всех вышеперечисленных объектов часто используются бетонобойные бомбы.

Эпоха расцвета этих авиационных боеприпасов пришлась на окончание Второй мировой войны: союзная авиация использовала гигантские противобункерные авиабомбы (массой до 10 тонн) для уничтожения бетонных укрытий нацистских подводных лодок.  После появления ядерных бомб и совершенного ракетного оружия разработки в этом направлении стали не так актуальны. Однако в последние десятилетия наблюдается настоящий «ренессанс» противобункерных боеприпасов.

Сейчас разработкой противобункерных боеприпасов активно занимаются в США, России и Израиле.

Существует два основных вида бетонобойных бомб. К первой группе относятся БетАБ свободного падения, которые обычно применяют с большой высоты. Благодаря этому боеприпас набирает большую скорость, за счет чего может поражать глубоко расположенные и хорошо защищенные укрытия. Ко второй группе бетонобойных авиационных бомб относятся боеприпасы с реактивными ускорителями. Их можно применять для бомбометания с малых высот. Часто такие бомбы имеют парашют, который стабилизирует полет боеприпаса под определенным углом. Затем парашют отстреливается и включается реактивный двигатель.

Одним из направлений развития данного вида авиационных боеприпасов является создание кассетных бомб с поражающими бетонобойными элементами. Такие авиабомбы особенно эффективны против взлетно-посадочных полос неприятеля и позволяют гарантировано разрушить покрытие ВПП сразу на больших площадях. Примером такой авиабомбы является российская РБК-500У.

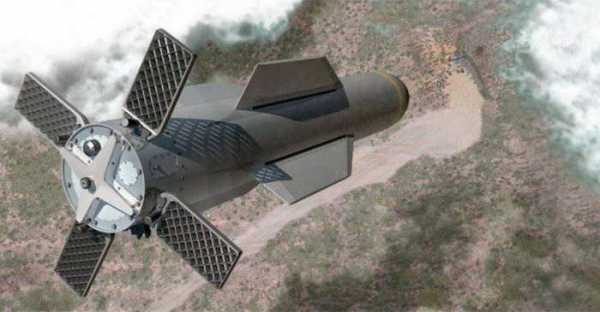

Также продолжается совершенствование и унитарных бетонобойных авиабомб. Большое внимание уделяется улучшению соотношения между массой боеприпаса и его сечением. Кроме того, ведутся исследования относительно новых материалов для корпуса.

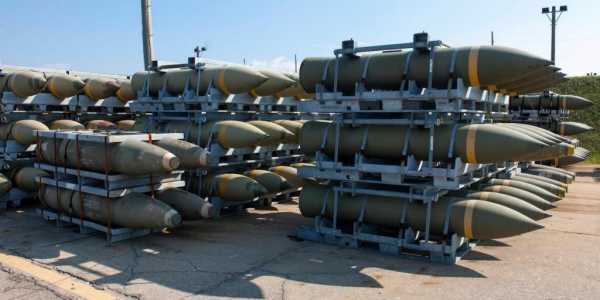

Американские бетонобойные бомбы

В настоящее время самым массовым авиационным боеприпасом подобного вида в США является БетАБ GBU-28 (BLU-113). Ее разработали перед первой войной в Персидском заливе специально для уничтожения иракских военных и правительственных бункеров.

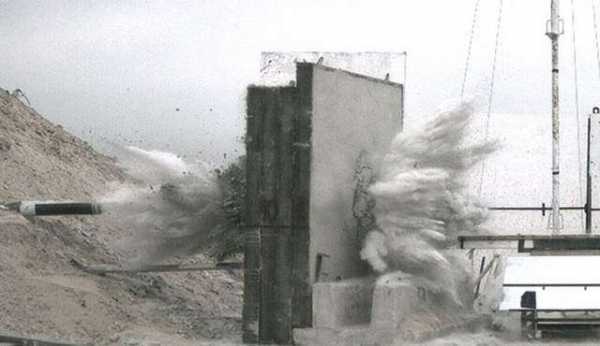

Чтобы эффективно пробивать грунт и защитные элементы противобункерная авиабомба должна быть тяжелой, иметь небольшое сечение и состоять из достаточно прочного материала. Создатели GBU-28 долго не могли придумать, как и из чего сделать ее корпус. Отличную идею подсказал бывший армейский офицер, он предложил изготавливать бомбы из артиллерийских стволов для 203-мм гаубиц, которые в больших количествах хранились на военных складах. Они обладали подходящими габаритами, имели достаточную прочность и вес.

Во время испытаний GBU-28 ушла под землю на глубину в 30 метров. После успешного завершения тестов авиабомба была отправлена в Ирак и хорошо показала себя в реальной боевой обстановке. В настоящее время эта авиабомба считается одной из самых эффективных в мире в своем классе.

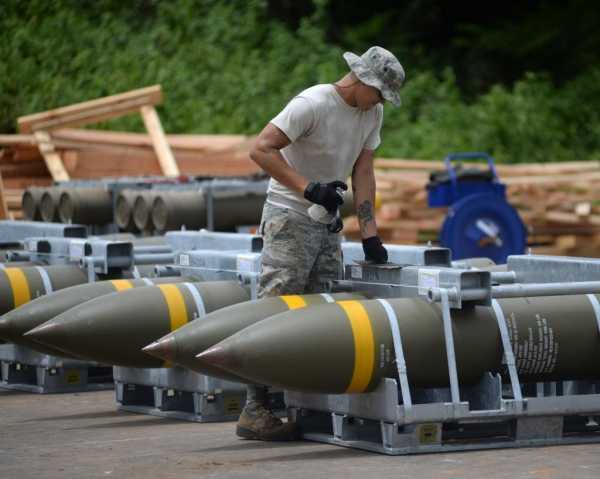

Еще одной известной американской БетАБ является BLU-109/B. Кроме США, эта авиабомба используется в ВВС Канады, Бельгии, Дании, Франции, Саудовской Аравии и других стран.

BLU-109/B оснащена хвостовым взрывателем замедленного действия, ее боевая часть весит 240 кг, а общая масса боеприпаса — 907,2 кг. Бомба может быть оснащена системами наведения Paveway III или JDAM. Эта БетАБ способна пробивать бетонные перекрытия толщиной 1,8 метра.

В начале 2011 года было объявлено о начале эксплуатации военно-воздушными силами США новой противобункерной «супербомбы» GBU-57, разработанной конструкторами корпорации Boeing. По своим размерам она вполне сравнима с гигантами времен последней мировой войны: вес GBU-57 составляет 13,6 т, а масса боевой части — 2,7 т. Авиабомба имеет лазерное наведение с поддержкой GPS.

Российские бетонобойные бомбы

История советских бетонобойных авиационных боеприпасов началась в 1940 году. Именно тогда в ГСКБ-47 (сегодня это ГНПП «Базальт») началась разработка первой отечественной авиационной бетонобойной бомбы. Результатом этих работ стала авиабомба БетАБ-150ДС, которая применялась советской авиацией уже во время Великой Отечественной войны.

БетАБ-150ДС была создана на базе артиллерийского снаряда калибра 203 мм и содержала 14,5 кг взрывчатого вещества. Этот боеприпас имел реактивный разгонный двигатель и мог пробивать скальный массив на глубину до 1,65 метра.

В послевоенные годы работы над созданием новых видов подобных боеприпасов были ускорены. Некоторые авиабомбы, созданные в тот период, находятся на вооружении российских ВВС и в наши дни.

На вооружении военно-воздушных сил России находится три вида противобункерных бомб: БетАБ-500, БетАБ-500У и БетАБ-500ШП. Они отличаются размерами, массой и конструкцией. Также в начале нулевых годов на вооружение была принята кассетная бомба РБК-500У, которая содержит бетонобойные поражающие элементы. Основной целью РБК-500У являются ВПП аэродромов противника.

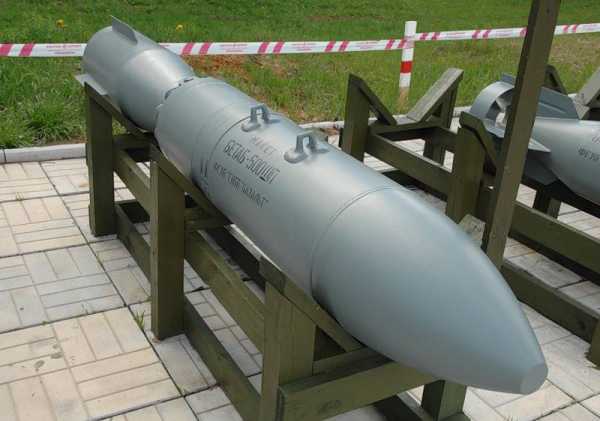

БетАБ-500У – это свободнопадающая бомба, которую можно сбрасывать с высот от 150 до 20 тыс. метров. Для обеспечения оптимального угла столкновения с поверхностью она оснащена тормозным парашютом. Бомба способна пробить 1,5 метра железобетонных конструкций или 3 метра грунта.

БетАБ-500У используется для уничтожения подземных командных пунктов или узлов связи противника, ДОТов, шахтных установок, складов боеприпасов и ГСМ, железобетонных укрытий боевой техники, взлетно-посадочных полос.

Масса БетАБ-500У составляет 510 кг, из которых 45 кг приходится на взрывчатое вещество.

Бетонобойная бомба БетАБ-500 также относится к свободнопадающим боеприпасам. Ее вес составляет 477 кг, бомба несет 76 кг взрывчатого вещества.

Еще одной противобункерной бомбой, которая стоит на вооружении ВВС России, является БетАБ-500ШП.  Она относится к штурмовым реактивным бетонобойным бомбам. Эта авиабомба снабжена реактивным ускорителем, поэтому может применяться с высоты от 170 до 1 тыс. метров. Бомбометание проводится в горизонтальном полете при скорости 700-1200 км/ч или с пикирования с углом не более тридцати градусов.

БетАБ-500ШП используется в первую очередь для уничтожения бетонного покрытия взлетно-посадочных полос, она способна пробивать броню толщиной до 650 мм или слой железобетона толщиной 1,2 метра. Взрыв одной такой бомбы может привести в негодность более 50 кв. метров взлетно-посадочной полосы. Кроме ВВС России, бомба БетАБ-500ШП состоит на вооружении индийской армии.

В 2002 году на вооружение российских военно-воздушных сил была принята кассетная бомба РБК-500У. Она содержит десять боевых бетонобойных элемента и может применяться на высотах от 160 до 16 тыс. метров. Основной целью РБК-500У также являются взлетно-посадочные полосы аэродромов.

Израиль

В начале 2012 году широкой общественности была представлена новая израильская противобункерная бомба MPR-500, разработанная компанией IMI. Общий вес боеприпаса составляет 270 кг, она может пробивать слой железобетона толщиной до одного метра или же проникать сквозь четыре бетонных перекрытия с толщиной до 200 мм каждое.

Высокая пробивная способность авиабомбы обуславливается не только ее значительной массой и прочным корпусом, но и реактивному разгонному двигателю, который создает боеприпасу ускорение сразу после его сброса.

Авиабомба MPR-500 после взрыва дает больше тысячи осколков, которые весьма эффективно поражают живую силу противника на дистанциях до ста метров.

chert-poberi.ru

Авиация против укреплений. Российские бетонобойные бомбы

Враг может спрятать свои объекты под землей или поместить их под железобетонное укрытие. Однако такая защита уже давно не дает никаких гарантий. На вооружении всех развитых военно-воздушных сил, в том числе и российских, состоят специальные бетонобойные авиационные бомбы. Подобное оружие разработано для поражения укрепленных целей, защищенных от других авиабомб.

За счет ряда характерных особенностей конструкции бетонобойные бомбы способны уходить в грунт на большую глубину или пробивать солидные слои железобетона.

История советских и российских бетонобойных авиационных бомб (в отечественной терминологии используется сокращение БЕТАБ) началась в середине тридцатых годов. В то время советские инженеры работали над новым классом авиационного оружия – т.н. ракетными бомбами или бомбами с «дополнительной скоростью». Результатом перспективного проекта стало несколько бронебойных и бетонобойных бомб, предназначенных для атаки кораблей и наземных укреплений. Характерной чертой новых классов оружия было наличие твердотопливного ракетного двигателя, обеспечивавшего разгон бомбы перед попаданием в цель.

Из артиллерии в авиацию

В конце тридцатых была запущена разработка новых авиационных бомб, соответствующих актуальным задачам. Вскоре советские конструкторы создали изделия БРАБ-200ДС и БЕТАБ-150ДС. Последняя стала первой отечественной авиабомбой, изначально предназначенной для борьбы с бетонными укреплениями. Любопытно, что уже к началу сороковых оружейники нашли наиболее удачные конструкторские решения, часть которых используется до сих пор.

Реконструкция облика бомбы БЕТАБ-150ДС. Рисунок Russianarms.ru

Примечательные результаты в деле борьбы с корабельной броней и бетонными укреплениями показывала 203-мм артиллерия. По этой причине основой для новых бомб стали существующие снаряды соответствующих калибров. Бетонобойную бомбу построили на основе снаряда Г-620 аналогичного назначения. Последний весил около 100 кг, имел толстостенный корпус и нес 15,36 кг взрывчатого вещества. Снаряд комплектовался ударной трубкой УТ-36. После определенной переработки конструкции и установки дополнительных агрегатов снаряд превратился в бомбу.

Новое изделие получило название БЕТАБ-150ДС – «бетонобойная авиационная бомба калибром 150 кг». Литеры «ДС» означали «дополнительная скорость» – так обозначалось наличие разгонного твердотопливного двигателя, предназначенного для повышения характеристик пробития и заглубления.

Бетонобойная бомба нового типа получила стальной корпус, основанный на детали существующего артиллерийского снаряда. Он имел головную часть заостренной формы с цилиндрической поверхностью в задней части. Сзади к снаряду предлагалось присоединять цилиндрический корпус с твердотопливным двигателем, оснащенным дистанционной трубкой ТМ-4. Снаружи на нем установили Х-образное оперение. Любопытно, что, в отличие от более поздних БЕТАБ, первое изделие этого класса не имело тормозной системы.

Бомба БЕТАБ-150ДС имела длину чуть менее 2,1 м при диаметре корпуса 203-205 мм. Снаряженная масса – 165 кг. Ракетный двигатель получил заряд твердого топлива массой 17,4 кг. После сброса с самолета-носителя бомба должна была выходить на расчетную траекторию и включать двигатель, при помощи которого достигалась скорость 210 м/с. Испытания показали, что при падении на мраморный скальный массив перспективное изделие может уйти на глубину 1,65 м. После взрыва в массиве появлялась воронка диаметром 1,8 и глубиной 2,5 м.

Послевоенная БЕТАБ-500 под крылом самолета. Фото Foxbat.ru

По ряду причин, первая отечественная бетонобойная бомба не успела на Советско-финскую войну. В ходе этого конфликта Красная Армия столкнулась с проблемой в виде многочисленных вражеских укреплений, и при этом не могла рассчитывать на реальную помощь бомбардировочной авиации. Бомбу нового типа приняли на вооружение уже во время Великой Отечественной. По имеющимся данным, советские бомбардировщики регулярно использовали такое оружие против различных объектов противника, и в большинстве случаев речь шла об успешном поражении цели.

В тот же период разрабатывалась более крупная бетонобойная бомба БЕТАБ-750ДС. Она отличалась увеличенной до 4 м длиной и была больше похожа на снаряды реактивных минометов. Однако при освоении производства такого оружия возникли серьезные проблемы, и вскоре от него отказались. В результате этого в линейке БЕТАБ осталось только одно серийное изделие.

Послевоенное семейство

Несмотря на достаточно высокие характеристики, бомба БЕТАБ-150ДС со временем морально устарела. Развитие наземных средств защиты, имевшее место в ходе недавней войны, предъявляло новые требования к оружию. Боевая авиация тоже не стояла на месте и теперь нуждалась в ином вооружении. В связи с этим в послевоенный период было создано новое семейство бетонобойных бомб, соответствовавших актуальным требованиям.

Согласно исследованиям военных теоретиков, теперь самолетам с бетонобойными бомбами предстояло бороться с рядом новых целей. В частности, такое оружие рассматривалось в качестве средства борьбы с железобетонными укрытиями, строящимися на аэродромах вероятного противника. На тот момент уничтожение самолета в таком сооружении было возможно только при использовании специальных бомб, способных пробить мощное перекрытие.

Современная бомба БЕТАБ-500ШП. На хвостовой части корпуса установлен парашютный контейнер. Фото Militaryarms.ru

Первыми послевоенными образцами БЕТАБ стали два изделия сравнительно простой конструкции. Это были свободнопадающие бомбы БЕТАБ-250 и БЕТАБ-500 калибром 250 и 500 кг соответственно. При создании нового оружия использовались современные материалы и технологии. Одновременно с этим был взят курс на упрощение конструкции. В частности, первые послевоенные бомбы не комплектовались реактивным ускорителем. Впрочем, и при таком облике они были способны решать поставленные задачи.

БЕТАБ-250 и БЕТАБ-500 имели корпуса похожей конструкции, отличавшиеся размерами и объемом. Оба изделия комплектовались скругленной головной частью, за которой помещалась цилиндрическая основная часть корпуса. В хвосте предусматривалась коническая секция с креплениями для Х-образного стабилизатора. В связи с различными габаритами и отличающейся массой две бомбы имели разные пропорции.

Бомба меньшего калибра имела длину 1,86 м при диаметре 285 мм и весила 210 кг, из которых 140 кг приходилось на боевую часть. По своим характеристикам она существенно превосходило старую БЕТАБ-150ДС. Длина бомбы БЕТАБ-500 достигла 2,11 м при диаметре 425 мм. Масса – 410 кг с 380-кг боевой частью, оснащенной 75,8 кг взрывчатого вещества. Более крупный боеприпас мог пробить 500-1000 мм железобетона. Взрыв, осуществлявшийся с замедлением до 30 с, оставлял после себя воронку диаметром 4-5 м.

Старые идеи и новые технологии

Бетонобойные бомбы БЕТАБ-250 и БЕТАБ-500 показывали, в целом, высокие характеристики, но со временем перестали полностью отвечать требованиям. Прежде всего, возникали претензии к точности попаданий и реальному воздействию на цель. Для максимального разгона бомбы до момента встречи с целью, обеспечивающего максимальное заглубление, бомбометание приходилось осуществлять с больших высот, что сказывалось на точности свободнопадающего боеприпаса. Кроме того, развитие противовоздушной обороны вынуждало самолеты работать на малых высотах, и это тоже негативно влияло на применение БЕТАБ.

Разрезной макет бомбы БЕТАБ-500ШП. Желтым цветом обозначен заряд боевой части, коричневым — взрыватель, черным — твердотопливный двигатель. В заднем контейнере уложен парашют. Фото Militaryarms.ru

По результатам очередных исследовательских и конструкторских работ были созданы несколько новых бетонобойных бомб с разными особенностями конструкции. Они разрабатывались с использованием некоторых элементов изделия БЕТАБ-500, и потому могут считаться ее глубокой модернизацией.

Идеи, предложенные еще в начале сороковых годов, были вновь реализованы в бомбе БЕТАБ-500ШП («штурмовая, с парашютом»). В ее основе лежала боевая часть существующей БЕТАБ-500, которую дополнили новыми устройствами. В одном корпусе с боезарядом, в его хвостовой части, поместили реактивный двигатель с 2,2 кг твердого топлива. За двигателем установили сбрасываемый контейнер с парашютом площадью 6 кв.м. Бомба имела длину 2,51 м и весила 380 кг, из которых 77 кг приходилось на заряд боевой части.

Изделие БЕТАБ-500ШП после сброса с носителя должно выпускать тормозной парашют, задачей которого является изменение траектории полета. Для повышения боевых качеств авиабомба должна падать на цель под минимальным углом к вертикали. После выхода на подобную траекторию осуществляется сброс парашютной системы и запуск твердотопливного двигателя. С его помощью бомба в минимальное время развивает достаточную скорость. За счет нововведений конструкции БЕТАБ-500ШП может применяться на высотах от 170 м. При этом она пробивает до 550 мм железобетона, а по прочим характеристикам сопоставима с базовой БЕТАБ-500.

Общий вид изделия БЕТАБ-500Ш. Заметны сопла двигателя, направленные вперед и тормозная система в сложенном положении. Фото Russianarms.ru

Не менее интересный вариант бетонобойной бомбы был предложен в проекте БЕТАБ-500Ш («штурмовая»). В этом случае к основному корпусу с усиленной головной частью и боезарядом предлагалось присоединять специальное тормозное устройство комбинированного действия. В крупном цилиндрическом корпусе устройства помещался твердотопливный двигатель, причем его сопла находились на переднем торце. Сзади на корпусе поместили воздушный тормоз т.н. зонтичного типа, состоящий из нескольких подвижных плоскостей. БЕТАБ-500Ш имела длину 2,8 м при диаметре 325 мм. Масса – 424 кг, заряд – 70 кг. Как и БЕТАБ-500ШП, это изделие могло сбрасываться со сравнительно малых высот.

После отделения от носителя БЕТАБ-500Ш самостоятельно затормаживается при помощи реактивного двигателя и зонтичного воздушного тормоза. Падение скорости приводит к изменению траектории. Затем плоскости тормоза складываются вдоль корпуса. Бомба получает возможность разогнаться и упасть на цель. По известным данным, с точки зрения боевых качеств БЕТАБ-500Ш похожа на другое оружие своего класса.

Суббоеприпасы для кассет

Бетонобойные авиационные бомбы калибром до 500 кг предназначаются для поражения железобетонных сооружений, бункеров, укрытий и т.д. При этом авиация может получить приказ на уничтожение иных целей, построенных из бетона. Специально для поражения взлетно-посадочных полос и рулежных дорожек, автомобильных дорог и иных площадных целей были разработаны боевые элементы, применяемые с разовыми бомбовыми кассетами.

Такое оружие носит названия РБК-500 БЕТАБ и РБК-500У БЕТАБ-М. Бетонобойный элемент для таких кассет представляет собой уменьшенный вариант полноразмерной авиабомбы. Он имеет цилиндрический корпус переменного диаметра с коническим головным обтекателем, внутри которого помещаются основной заряд в усиленном корпусе, а также твердотопливный двигатель и парашют. В кассету типа РБК-500 умещается десять таких изделий.

Компоненты системы РБК-500 БЕТАБ. Слева — боевой элемент, справа — бомбовая кассета с элементами. Рисунок Russianarms.ru

По своему принципу действия суббоеприпасы изделия РБК-500 БЕТАБ похожи на полноразмерные авиабомбы БЕТАБ-500ШП. Сразу после выхода из кассеты отдельные элементы раскрывают парашюты и выходят на траекторию, близкую к вертикальной. Далее осуществляется запуск двигателя, при помощи которого элемент набирает требуемую скорость падения. Несмотря на малые размеры, такие суббоеприпасы способны надежно поражать бетонные ВПП или шоссе, оставляя после себя множество достаточно крупных воронок.

БЕТАБ в бою

Первая отечественная бетонобойная бомба поступила на вооружение в самом начале Великой Отечественной войны, и поэтому вскоре таким изделиям пришлось атаковать реальные цели. Являясь фактически единственным представителем своего класса, БЕТАБ-150ДС активно использовалась до самого конца войны. На счету такого оружия множество разрушенных дотов, блиндажей и бункеров и других сооружений противника.

После войны отечественные ВВС использовали оружие в основном на полигонах в рамках учений, однако им все же пришлось работать по реальным целям. Бомбы семейства БЕТАБ-500 активно использовались в Афганистане для атаки объектов в горах. По разным данным, некоторое количество такого оружия нашло применение позже, во время двух войн в Чечне. Во всех случаях грамотное применение бетонобойных бомб позволяло едва ли не одним ударом уничтожить тот или иной защищенный объект вместе с находящимися внутри врагами.

Показательные выступления авиации с применением бомб БЕТАБ-500ШП. Изделия слева еще летят на парашютах, бомбы справа — уже запустили двигатели. Фото Saidpvo.livejournal.com

В конце сентября 2015 года воздушно-космические силы России начали операцию на территории Сирии. Уже к концу осени того же года стало известно, что в ряде случаев российские боевые самолеты атаковали объекты противника при помощи бетонобойных бомб. В очередной раз была показана высокая эффективность подобного оружия при его грамотном применении.

***

Некоторые задачи оказываются чересчур сложными для оружия общего назначения, и в таком случае должны применяться специализированные системы. Специально для борьбы с укрепленными объектами, построенными в скальном грунте или с применением железобетона, несколько десятилетий назад были разработаны первые отечественные бетонобойные авиационные бомбы. В дальнейшем это направление получило развитие, что привело к заметному росту потенциала боевой авиации.

В арсеналах российских воздушно-космических сил на данный момент имеется сразу несколько средств для борьбы с бетонными сооружениями. А это значит, что вероятный противник может не надеяться на свои укрытия и бункеры. Современное оружие достанет его и под толщей железобетона.

По материалам:
http://airwar.ru/
http://airpages.ru/
http://russianarms.ru/
http://migavia.com/
http://wwii.space/
https://vpk.name/
Широкорад А. Б. История авиационного вооружения. — Мн.: Харвест, 1999.

Автор: Рябов Кирилл

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

super-arsenal.ru

Бомбы. Авиация против укреплений. Российские бетонобойные бомбы ⋆

Враг может спрятать свои объекты под землей или поместить их под железобетонное укрытие. Однако такая защита уже давно не дает никаких гарантий. На вооружении всех развитых военно-воздушных сил, в том числе и российских, состоят специальные бетонобойные авиационные бомбы. Подобное оружие разработано для поражения укрепленных целей, защищенных от других авиабомб. За счет ряда характерных особенностей конструкции бетонобойные бомбы способны уходить в грунт на большую глубину или пробивать солидные слои железобетона.

История советских и российских бетонобойных авиационных бомб (в отечественной терминологии используется сокращение БЕТАБ) началась в середине тридцатых годов. В то время советские инженеры работали над новым классом авиационного оружия – т.н. ракетными бомбами или бомбами с «дополнительной скоростью». Результатом перспективного проекта стало несколько бронебойных и бетонобойных бомб, предназначенных для атаки кораблей и наземных укреплений. Характерной чертой новых классов оружия было наличие твердотопливного ракетного двигателя, обеспечивавшего разгон бомбы перед попаданием в цель.

Из артиллерии в авиацию

В конце тридцатых была запущена разработка новых авиационных бомб, соответствующих актуальным задачам. Вскоре советские конструкторы создали изделия БРАБ-200ДС и БЕТАБ-150ДС. Последняя стала первой отечественной авиабомбой, изначально предназначенной для борьбы с бетонными укреплениями. Любопытно, что уже к началу сороковых оружейники нашли наиболее удачные конструкторские решения, часть которых используется до сих пор.

Реконструкция облика бомбы БЕТАБ-150ДС. Рисунок Russianarms.ru

Примечательные результаты в деле борьбы с корабельной броней и бетонными укреплениями показывала 203-мм артиллерия. По этой причине основой для новых бомб стали существующие снаряды соответствующих калибров. Бетонобойную бомбу построили на основе снаряда Г-620 аналогичного назначения. Последний весил около 100 кг, имел толстостенный корпус и нес 15,36 кг взрывчатого вещества. Снаряд комплектовался ударной трубкой УТ-36. После определенной переработки конструкции и установки дополнительных агрегатов снаряд превратился в бомбу.

Новое изделие получило название БЕТАБ-150ДС – «бетонобойная авиационная бомба калибром 150 кг». Литеры «ДС» означали «дополнительная скорость» – так обозначалось наличие разгонного твердотопливного двигателя, предназначенного для повышения характеристик пробития и заглубления.

Бетонобойная бомба нового типа получила стальной корпус, основанный на детали существующего артиллерийского снаряда. Он имел головную часть заостренной формы с цилиндрической поверхностью в задней части. Сзади к снаряду предлагалось присоединять цилиндрический корпус с твердотопливным двигателем, оснащенным дистанционной трубкой ТМ-4. Снаружи на нем установили Х-образное оперение. Любопытно, что, в отличие от более поздних БЕТАБ, первое изделие этого класса не имело тормозной системы.

Бомба БЕТАБ-150ДС имела длину чуть менее 2,1 м при диаметре корпуса 203-205 мм. Снаряженная масса – 165 кг. Ракетный двигатель получил заряд твердого топлива массой 17,4 кг. После сброса с самолета-носителя бомба должна была выходить на расчетную траекторию и включать двигатель, при помощи которого достигалась скорость 210 м/с. Испытания показали, что при падении на мраморный скальный массив перспективное изделие может уйти на глубину 1,65 м. После взрыва в массиве появлялась воронка диаметром 1,8 и глубиной 2,5 м.

Послевоенная БЕТАБ-500 под крылом самолета. Фото Foxbat.ru

По ряду причин, первая отечественная бетонобойная бомба не успела на Советско-финскую войну. В ходе этого конфликта Красная Армия столкнулась с проблемой в виде многочисленных вражеских укреплений, и при этом не могла рассчитывать на реальную помощь бомбардировочной авиации. Бомбу нового типа приняли на вооружение уже во время Великой Отечественной. По имеющимся данным, советские бомбардировщики регулярно использовали такое оружие против различных объектов противника, и в большинстве случаев речь шла об успешном поражении цели.

В тот же период разрабатывалась более крупная бетонобойная бомба БЕТАБ-750ДС. Она отличалась увеличенной до 4 м длиной и была больше похожа на снаряды реактивных минометов. Однако при освоении производства такого оружия возникли серьезные проблемы, и вскоре от него отказались. В результате этого в линейке БЕТАБ осталось только одно серийное изделие.

Послевоенное семейство

Несмотря на достаточно высокие характеристики, бомба БЕТАБ-150ДС со временем морально устарела. Развитие наземных средств защиты, имевшее место в ходе недавней войны, предъявляло новые требования к оружию. Боевая авиация тоже не стояла на месте и теперь нуждалась в ином вооружении. В связи с этим в послевоенный период было создано новое семейство бетонобойных бомб, соответствовавших актуальным требованиям.

Согласно исследованиям военных теоретиков, теперь самолетам с бетонобойными бомбами предстояло бороться с рядом новых целей. В частности, такое оружие рассматривалось в качестве средства борьбы с железобетонными укрытиями, строящимися на аэродромах вероятного противника. На тот момент уничтожение самолета в таком сооружении было возможно только при использовании специальных бомб, способных пробить мощное перекрытие.

Современная бомба БЕТАБ-500ШП. На хвостовой части корпуса установлен парашютный контейнер. Фото Militaryarms.ru

Первыми послевоенными образцами БЕТАБ стали два изделия сравнительно простой конструкции. Это были свободнопадающие бомбы БЕТАБ-250 и БЕТАБ-500 калибром 250 и 500 кг соответственно. При создании нового оружия использовались современные материалы и технологии. Одновременно с этим был взят курс на упрощение конструкции. В частности, первые послевоенные бомбы не комплектовались реактивным ускорителем. Впрочем, и при таком облике они были способны решать поставленные задачи.

БЕТАБ-250 и БЕТАБ-500 имели корпуса похожей конструкции, отличавшиеся размерами и объемом. Оба изделия комплектовались скругленной головной частью, за которой помещалась цилиндрическая основная часть корпуса. В хвосте предусматривалась коническая секция с креплениями для Х-образного стабилизатора. В связи с различными габаритами и отличающейся массой две бомбы имели разные пропорции.

Бомба меньшего калибра имела длину 1,86 м при диаметре 285 мм и весила 210 кг, из которых 140 кг приходилось на боевую часть. По своим характеристикам она существенно превосходило старую БЕТАБ-150ДС. Длина бомбы БЕТАБ-500 достигла 2,11 м при диаметре 425 мм. Масса – 410 кг с 380-кг боевой частью, оснащенной 75,8 кг взрывчатого вещества. Более крупный боеприпас мог пробить 500-1000 мм железобетона. Взрыв, осуществлявшийся с замедлением до 30 с, оставлял после себя воронку диаметром 4-5 м.

Старые идеи и новые технологии

Бетонобойные бомбы БЕТАБ-250 и БЕТАБ-500 показывали, в целом, высокие характеристики, но со временем перестали полностью отвечать требованиям. Прежде всего, возникали претензии к точности попаданий и реальному воздействию на цель. Для максимального разгона бомбы до момента встречи с целью, обеспечивающего максимальное заглубление, бомбометание приходилось осуществлять с больших высот, что сказывалось на точности свободнопадающего боеприпаса. Кроме того, развитие противовоздушной обороны вынуждало самолеты работать на малых высотах, и это тоже негативно влияло на применение БЕТАБ.

Разрезной макет бомбы БЕТАБ-500ШП. Желтым цветом обозначен заряд боевой части, коричневым — взрыватель, черным — твердотопливный двигатель. В заднем контейнере уложен парашют. Фото Militaryarms.ru

По результатам очередных исследовательских и конструкторских работ были созданы несколько новых бетонобойных бомб с разными особенностями конструкции. Они разрабатывались с использованием некоторых элементов изделия БЕТАБ-500, и потому могут считаться ее глубокой модернизацией.

Идеи, предложенные еще в начале сороковых годов, были вновь реализованы в бомбе БЕТАБ-500ШП («штурмовая, с парашютом»). В ее основе лежала боевая часть существующей БЕТАБ-500, которую дополнили новыми устройствами. В одном корпусе с боезарядом, в его хвостовой части, поместили реактивный двигатель с 2,2 кг твердого топлива. За двигателем установили сбрасываемый контейнер с парашютом площадью 6 кв.м. Бомба имела длину 2,51 м и весила 380 кг, из которых 77 кг приходилось на заряд боевой части.

Изделие БЕТАБ-500ШП после сброса с носителя должно выпускать тормозной парашют, задачей которого является изменение траектории полета. Для повышения боевых качеств авиабомба должна падать на цель под минимальным углом к вертикали. После выхода на подобную траекторию осуществляется сброс парашютной системы и запуск твердотопливного двигателя. С его помощью бомба в минимальное время развивает достаточную скорость. За счет нововведений конструкции БЕТАБ-500ШП может применяться на высотах от 170 м. При этом она пробивает до 550 мм железобетона, а по прочим характеристикам сопоставима с базовой БЕТАБ-500.

Общий вид изделия БЕТАБ-500Ш. Заметны сопла двигателя, направленные вперед и тормозная система в сложенном положении. Фото Russianarms.ru

Не менее интересный вариант бетонобойной бомбы был предложен в проекте БЕТАБ-500Ш («штурмовая»). В этом случае к основному корпусу с усиленной головной частью и боезарядом предлагалось присоединять специальное тормозное устройство комбинированного действия. В крупном цилиндрическом корпусе устройства помещался твердотопливный двигатель, причем его сопла находились на переднем торце. Сзади на корпусе поместили воздушный тормоз т.н. зонтичного типа, состоящий из нескольких подвижных плоскостей. БЕТАБ-500Ш имела длину 2,8 м при диаметре 325 мм. Масса – 424 кг, заряд – 70 кг. Как и БЕТАБ-500ШП, это изделие могло сбрасываться со сравнительно малых высот.

После отделения от носителя БЕТАБ-500Ш самостоятельно затормаживается при помощи реактивного двигателя и зонтичного воздушного тормоза. Падение скорости приводит к изменению траектории. Затем плоскости тормоза складываются вдоль корпуса. Бомба получает возможность разогнаться и упасть на цель. По известным данным, с точки зрения боевых качеств БЕТАБ-500Ш похожа на другое оружие своего класса.

Суббоеприпасы для кассет

Бетонобойные авиационные бомбы калибром до 500 кг предназначаются для поражения железобетонных сооружений, бункеров, укрытий и т.д. При этом авиация может получить приказ на уничтожение иных целей, построенных из бетона. Специально для поражения взлетно-посадочных полос и рулежных дорожек, автомобильных дорог и иных площадных целей были разработаны боевые элементы, применяемые с разовыми бомбовыми кассетами.

Такое оружие носит названия РБК-500 БЕТАБ и РБК-500У БЕТАБ-М. Бетонобойный элемент для таких кассет представляет собой уменьшенный вариант полноразмерной авиабомбы. Он имеет цилиндрический корпус переменного диаметра с коническим головным обтекателем, внутри которого помещаются основной заряд в усиленном корпусе, а также твердотопливный двигатель и парашют. В кассету типа РБК-500 умещается десять таких изделий.

Компоненты системы РБК-500 БЕТАБ. Слева — боевой элемент, справа — бомбовая кассета с элементами. Рисунок Russianarms.ru

По своему принципу действия суббоеприпасы изделия РБК-500 БЕТАБ похожи на полноразмерные авиабомбы БЕТАБ-500ШП. Сразу после выхода из кассеты отдельные элементы раскрывают парашюты и выходят на траекторию, близкую к вертикальной. Далее осуществляется запуск двигателя, при помощи которого элемент набирает требуемую скорость падения. Несмотря на малые размеры, такие суббоеприпасы способны надежно поражать бетонные ВПП или шоссе, оставляя после себя множество достаточно крупных воронок.

БЕТАБ в бою

Первая отечественная бетонобойная бомба поступила на вооружение в самом начале Великой Отечественной войны, и поэтому вскоре таким изделиям пришлось атаковать реальные цели. Являясь фактически единственным представителем своего класса, БЕТАБ-150ДС активно использовалась до самого конца войны. На счету такого оружия множество разрушенных дотов, блиндажей и бункеров и других сооружений противника.

После войны отечественные ВВС использовали оружие в основном на полигонах в рамках учений, однако им все же пришлось работать по реальным целям. Бомбы семейства БЕТАБ-500 активно использовались в Афганистане для атаки объектов в горах. По разным данным, некоторое количество такого оружия нашло применение позже, во время двух войн в Чечне. Во всех случаях грамотное применение бетонобойных бомб позволяло едва ли не одним ударом уничтожить тот или иной защищенный объект вместе с находящимися внутри врагами.

Показательные выступления авиации с применением бомб БЕТАБ-500ШП. Изделия слева еще летят на парашютах, бомбы справа — уже запустили двигатели. Фото Saidpvo.livejournal.com

В конце сентября 2015 года воздушно-космические силы России начали операцию на территории Сирии. Уже к концу осени того же года стало известно, что в ряде случаев российские боевые самолеты атаковали объекты противника при помощи бетонобойных бомб. В очередной раз была показана высокая эффективность подобного оружия при его грамотном применении.

Некоторые задачи оказываются чересчур сложными для оружия общего назначения, и в таком случае должны применяться специализированные системы. Специально для борьбы с укрепленными объектами, построенными в скальном грунте или с применением железобетона, несколько десятилетий назад были разработаны первые отечественные бетонобойные авиационные бомбы. В дальнейшем это направление получило развитие, что привело к заметному росту потенциала боевой авиации.

В арсеналах российских воздушно-космических сил на данный момент имеется сразу несколько средств для борьбы с бетонными сооружениями. А это значит, что вероятный противник может не надеяться на свои укрытия и бункеры. Современное оружие достанет его и под толщей железобетона.

Источник:https://topwar.ru/144494-aviaciya-protiv-ukrepleniy-rossiyskie-betonoboynye-bomby.html

alex-news.ru

Бетонобойные бомбы, Открытый город / OpenTown.org

Бетонобойные авиационные бомбы (БетАБ) предназначены для эффективного уничтожения железобетонных покрытий и взлетно-посадочных полос аэродромов. Конструктивно представлены двумя основными видами бомб: свободного падения и с реактивными ускорителями. Бетонобойные авиабомбы свободного падения предназначены для бомбометания с больших высот и конструктивно очень близки к стандартным толстостенным фугасным авиабомбам. Бетонобойные бомбы с парашютом и реактивным ускорителем используются для бомбометания с любых высот (в том числе и малых). За счет парашюта угол падения бомбы увеличивается до 60 градусов, после чего парашют отстреливается и запускается реактивный ускоритель.

Чаще всего масса бетонобойных бомб составляет 500-1000 кг., при этом могут встречаться авиабомбы и большего калибра. Такого вида оружие предназначено для поражения объектов с прочной бетонной или железобетонной защитой или сильно бронированных объектов. К примеру, фортификационных сооружений (таких как ДОТ), бункеров, береговых батарей, ВПП или крупных боевых кораблей.

Американская бетонобойная бомба GBU-28 (BLU-113)

В настоящее время наиболее массовой американской бетонобойной бомбой, которая известна в мире, является GBU-28 (BLU-113), которая была создана перед операцией «Буря в пустыне» и была предназначена для уничтожения бункеров Саддама Хусейна. Задание на разработку подобных бомб в октябре 1990 года было выдано конструкторскому подразделению ASD Development Planning group, находящемуся на базе ВВС США Эглин во Флориде. К работе над данным проектом были также подключены специалисты компаний Space Company и Lockheed Missile.

Для того чтобы успешно пробивать грунт, бетонные перекрытия и броню, бомба должна быть достаточно тяжелой, а также обладать малым сечением (для того чтобы не «размазывать» свою кинетическую энергию по большой площади), помимо этого она должна состоять из твердого сплава. Это необходимо для того, чтобы при соприкосновении с препятствием боевая часть не срабатывала на твердой поверхности, а пронизывала ее. В свое время в США поломали голову над тем, чтобы найти и создать подходящий корпус для бетонобойной бомбы. Выход из ситуации подсказал бывший армейский офицер, работавший в компании Lockheed. Он вспомнил, что на артиллерийских складах хранится большое число стволов от 203-мм гаубиц M201 SP.

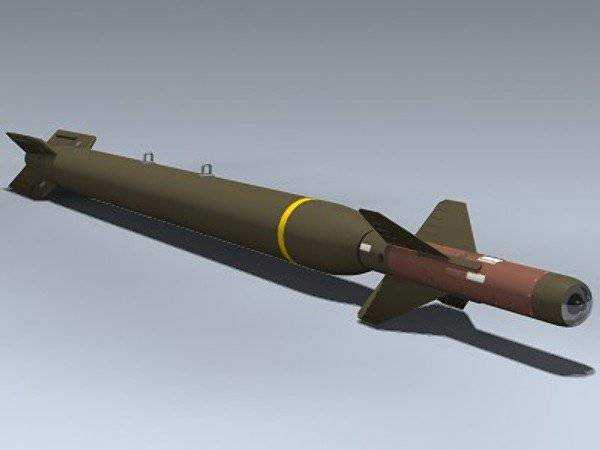

GBU-28

Данные стволы были выполнены из подходящего сплава и нашлись в достаточных количествах на артиллерийских арсеналах, в частности на арсенале Watervliet, расположенном в штате Нью-Йорк. Именно в мастерских данного арсенала артиллерийские стволы были доведены до необходимых размеров. Для изготовления бомб их обрезали под заданные размеры, после чего удалили все выступающие элементы, находящиеся с внешней стороны. Изнутри стволы были специально рассверлены, их диаметр был доведен до 10 дюймов (245 мм). Это было сделано для того, чтобы к новому «телу» бомбы можно было применить наконечник от старой БетАБ BLU-109.

С территории арсенала Watervliet собранные корпуса для бомб были доставлены на базу Эглин, где их предстояло начинить взрывчатым веществом. При этом, специального оборудования для бомбы таких размеров на авиабазе просто не было, и работать военным приходилось практически кустарными методами. Так в частности, изолирующий слой, который наносился на внутреннюю поверхность бомб, должен был пройти процедуру термообработки в специальной печи, но вместо этого инженеры на военной базе вынуждены были применить самодельный внешний электронагреватель. Вкопав корпус бомбы в землю, вручную ведрами в нее заливался горячий расплавленный тритонал. Для системы наведения бомбы было использовано лазерное прицельное устройство от GBU-24. Итогом всех работ стала боевая часть, получившая название BLU-113, а вся бомба целиком получила обозначение GBU-28.

Поскольку время поджимало создателей, они не стали проводить серию из 30 положенных испытательных пусков, ограничившись лишь двумя. 24 февраля 1991 года первая бомба GBU-28 была сброшена с самолета F-111 на пустынном полигоне в США. Бетонобойная бомба ушла в грунт на глубину в 30 метров – с этой глубины ее даже решили не выкапывать. Еще 2 дня спустя бомбу разогнали на реактивной рельсовой тележке и выстрелили по вертикально стоящей стопке из железобетонных плит. В итоге бомба пробила все плиты и пролетела еще 400 метров.

Еще 2 корпуса, которые были подготовлены на авиабазе Эглин, были заряжены взрывчатым веществом, оборудованы и отправлены для боевых испытаний в Ирак. Пользуясь полным превосходством в воздухе, 23 февраля 1991 года 2 тактических истребителя F-111 без каких-либо трудностей добрались до своей цели – одного из подземных бункеров, принадлежащего иракской армии. Пока один из F-111 подсвечивал цель, другой заходил на бомбометание. В итоге одна из бомб прошла мимо, а другая попала точно в цель, не оставив на поверхности никаких видимых следов повреждения. Лишь через 7 секунд из вентиляционной шахты бункера пошел густой черный дым, что могло означать только одно – бункер был поражен и уничтожен. От постановки задачи до боевых испытаний новой авиабомбы GBU-28 прошло всего 4 месяца.

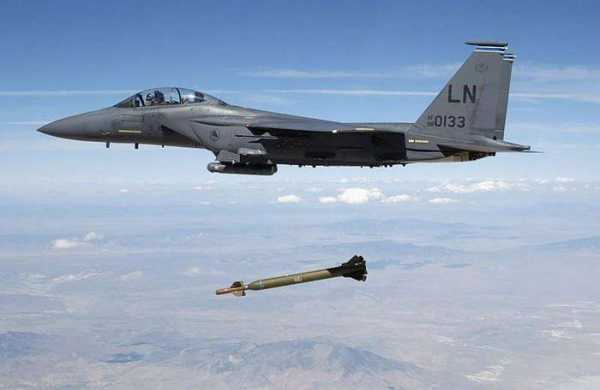

Сброс GBU-28 с F-15

Иностранные разработки в этой области

Еще в начале 90-х годов министерствами обороны ряда стран НАТО: США, Германии, Великобритании, Франции были сформированы требования к боеприпасам с повышенной проникающей способностью. Такого рода бомбы планировалось применять против хорошо защищенных подземных объектов противника (толщина перекрытий до 6 метров). В настоящее время в достаточном количестве производятся лишь авиабомбы одного типа, которые в состоянии разрушить такие объекты. Это американская авиабомба BLU-113, которая входит в состав управляемых авиационных бомб (УАБ) GBU-28 и GBU-37 (общая масса 2300 кг). Такие бетонобойные бомбы могут размещаться в отсеке вооружения стратегического бомбардировщика В-2А или на подфюзеляжной точке подвески тактического истребителя F-15E. Исходя из этого, военные задумываются о создании более легких боеприпасов данного типа, что позволило бы использовать их с других самолетов-носителей, которые имеют ограничения на размеры и массу бомб, размещаемых на пилонах.

Американские и европейские специалисты выдвинули 2 концепции по созданию новых бетонобойных боеприпасов массой не более 1 000 кг. Согласно созданной в Европе концепции предлагается создание тандемных бетонобойных боевых частей нового типа (ТББЧ). В настоящее время на вооружении ВВС Великобритании уже состоят бетонобойные суббоеприпасы с тандемным расположением кумулятивного и фугасного зарядов – SG-357, которые входят в состав снаряжения несбрасываемой авиационной кассеты JP-233 и предназначается для уничтожения ВПП аэродромов.

Но в связи с небольшими размерами и малой мощностью заряды SG-357 не в состоянии уничтожать объекты, расположенные глубоко под землей. Предлагаемая новая ТББЧ состоит из оптического неконтактного взрывательного устройства (ОНВУ), а также одного или нескольких кумулятивных зарядов, которые находятся непосредственно перед основной боевой частью бомбы (ОБЧ). При этом корпус основной боевой части авиабомбы выполняется из высокопрочных материалов на основе вольфрамовой стали с применением других тяжелых металлов, обладающих сходными свойствами. Внутри находится заряд взрывчатого вещества, а в донной части бомбы программируемое взрывательное устройство.

По словам разработчиков, потеря ОБЧ кинетической энергии в результате взаимодействия с продуктами детонации не будет превышать 10% от начального значения. Подрыв кумулятивного заряда происходит на оптимальном расстоянии от цели по информации поступающей от ОНВУ. В появившееся в результате взаимодействия кумулятивной струи бомбы с преградой свободное пространство направляется ОБЧ, которая после поражения оставшейся части преграды взрывается уже внутри объекта. Проведенные лабораторные исследования продемонстрировали, что глубина проникновения бетонобойных бомб в преграду зависит в основном от скорости соударения, а также физических параметров взаимодействующих тел (таких как твердость, плотность, предел прочности и т.д.), а также соотношения массы БЧ и площади поперечного сечения, а для бомб с ТББЧ еще и от диаметра кумулятивного заряда.

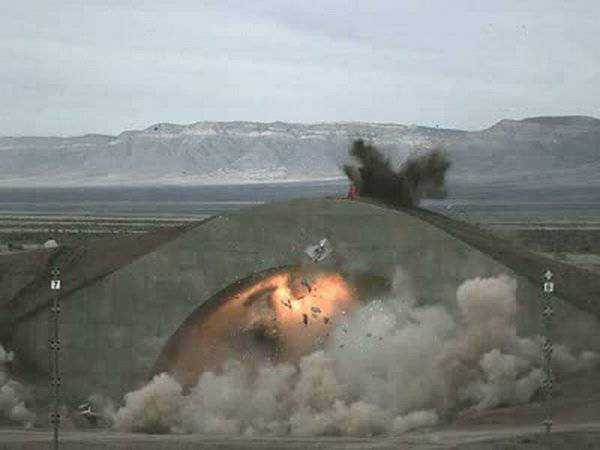

Поражение бомбой бетонного укрытия для самолетов

В ходе испытаний бомб с ТББЧ массой до 500 кг (скорость соударения с объектом 260-335 м/с) было выявлено, что они могут проникать в грунт средней плотности на глубины в 6-9 метров, после чего пробивать бетонную плиту общей толщиной в 3-6 метров. Помимо этого, такие боеприпасы могут успешно поражать цели при меньших, чем у обычных бетонобойных бомб, значениях кинетической энергии, а также при менее острых углах атаки и более острых углах подхода к цели.

В свою очередь американские специалисты пошли по пути улучшения существующих унитарных бетонобойных боевых частей (УББЧ). Особенностью применения таких бомб является то, что им необходимо придать перед столкновением с целью большую кинетическую энергию, в результате чего существенно возрастают требования к их корпусу. При создании новых боеприпасов американцы провели серию научных исследований по разработке особо прочных сплавов для производства корпуса, а также нахождению оптимальных геометрических размеров (к примеру, носовой части бомбы).

Для увеличения соотношения массы БЧ и площади поперечного сечения, что обеспечивает большую проникающую способность, было предложено при сохранении прежних габаритных размеров существующих боеприпасов, нарастить толщину их оболочки за счет сокращения количества взрывчатого вещества в боевой части бомб. К достоинствам новых УББЧ можно с уверенностью отнести простоту их конструкции и более низкую цену, особенно в сравнении с тандемными боеприпасами. В результате серии испытаний было установлено, что УББЧ нового типа (массой до 1 000 кг. и скоростью равной 300 м/с) могут проникать в грунт средней плотности на глубину от 18 до 36 метров и пробивать при этом железобетонные перекрытия толщиной 1,8-3,6 метра. Работы по улучшению данных показателей все еще продолжаются.

Российские бетонобойные бомбы

В настоящее время на вооружении российской армии находится 2 типа бетонобойных бомбы массой в 500 кг. Бетонобойная свободнопадающая авиационная бомба БЕТАБ-500У предназначена для уничтожения подземных складов боеприпасов, ГСМ, ядерного оружия, узлов связи, командных пунктов управления, железобетонных укрытий (в том числе для самолетов), автострад, рулежных дорожек и т.д. Данная бомба способна пробить 1,2 метра железобетона или до 3 метров грунта. Может использоваться с высот от 150 метров до 20 000 метров при скоростях от 500 до 2 300 км/ч. Для обеспечения угла падения 90 градусов бомба снабжена парашютом.

Российская бетонобойная бомба БетАБ 500ШП в разрезе

БетАБ 500У

Диаметр: 450 мм.
Длина: 2480 мм.
Масса бомбы: 510 кг.
Масса ВВ: 45 кг. в тротиловом эквиваленте

Второй бетонобойной авиабомбой является БЕТАБ-500ШП – штурмовая с реактивным ускорителем. Данная бомба предназначена для уничтожения ВПП аэродромов и рулежных дорожек, железобетонных укрытий самолетов, автострад. Данный боеприпас способен пробить броню толщиной до 550 мм. В грунте средней плотности бомба способна образовать воронку диаметром в 4,5 метра. При попадании бомбы в ВПП бетонное покрытие повреждается на площади до 50 кв. метров. Данная бомба применяется с самолетов на скорости 700 – 1150 км/ч и на высотах от 170 до 1 000 метров (при горизонтальном полете). При бомбометании с пикирования под углом не более 30 градусов и при высоте не менее 500 метров.

БетАБ 500ШП

Диаметр: 325 мм.
Длина: 2509 мм.
Масса бомбы: 424 кг.
Масса ВВ: 77 кг.

Источники информации:
-http://commi.narod.ru/txt/2001/0209.htm
-http://www.popmech.ru/article/10759-s-nebes-v-preispodnyuyu/
-http://www.airwar.ru/weapon/ab/betab-500u.html
-http://www.airwar.ru/weapon/ab/betab-500shp.html

Автор: Юферев Сергей



www.opentown.org

Бетонобойные бомбы

Бетонобойные авиационные бомбы (БетАБ) предназначены для эффективного уничтожения железобетонных покрытий и взлетно-посадочных полос аэродромов. Конструктивно представлены двумя основными видами бомб: свободного падения и с реактивными ускорителями. Бетонобойные авиабомбы свободного падения предназначены для бомбометания с больших высот и конструктивно очень близки к стандартным толстостенным фугасным авиабомбам.

Бетонобойные бомбы с парашютом и реактивным ускорителем используются для бомбометания с любых высот (в том числе и малых). За счет парашюта угол падения бомбы увеличивается до 60 градусов, после чего парашют отстреливается и запускается реактивный ускоритель.

Чаще всего масса бетонобойных бомб составляет 500-1000 кг., при этом могут встречаться авиабомбы и большего калибра. Такого вида оружие предназначено для поражения объектов с прочной бетонной или железобетонной защитой или сильно бронированных объектов. К примеру, фортификационных сооружений (таких как ДОТ), бункеров, береговых батарей, ВПП или крупных боевых кораблей.

Американская бетонобойная бомба GBU-28 (BLU-113)

В настоящее время наиболее массовой американской бетонобойной бомбой, которая известна в мире, является GBU-28 (BLU-113), которая была создана перед операцией «Буря в пустыне» и была предназначена для уничтожения бункеров Саддама Хусейна. Задание на разработку подобных бомб в октябре 1990 года было выдано конструкторскому подразделению ASD Development Planning group, находящемуся на базе ВВС США Эглин во Флориде. К работе над данным проектом были также подключены специалисты компаний Space Company и Lockheed Missile.

Для того чтобы успешно пробивать грунт, бетонные перекрытия и броню, бомба должна быть достаточно тяжелой, а также обладать малым сечением (для того чтобы не «размазывать» свою кинетическую энергию по большой площади), помимо этого она должна состоять из твердого сплава. Это необходимо для того, чтобы при соприкосновении с препятствием боевая часть не срабатывала на твердой поверхности, а пронизывала ее. В свое время в США поломали голову над тем, чтобы найти и создать подходящий корпус для бетонобойной бомбы. Выход из ситуации подсказал бывший армейский офицер, работавший в компании Lockheed. Он вспомнил, что на артиллерийских складах хранится большое число стволов от 203-мм гаубиц M201 SP.

GBU-28

Данные стволы были выполнены из подходящего сплава и нашлись в достаточных количествах на артиллерийских арсеналах, в частности на арсенале Watervliet, расположенном в штате Нью-Йорк. Именно в мастерских данного арсенала артиллерийские стволы были доведены до необходимых размеров. Для изготовления бомб их обрезали под заданные размеры, после чего удалили все выступающие элементы, находящиеся с внешней стороны. Изнутри стволы были специально рассверлены, их диаметр был доведен до 10 дюймов (245 мм). Это было сделано для того, чтобы к новому «телу» бомбы можно было применить наконечник от старой БетАБ BLU-109.

С территории арсенала Watervliet собранные корпуса для бомб были доставлены на базу Эглин, где их предстояло начинить взрывчатым веществом. При этом, специального оборудования для бомбы таких размеров на авиабазе просто не было, и работать военным приходилось практически кустарными методами. Так в частности, изолирующий слой, который наносился на внутреннюю поверхность бомб, должен был пройти процедуру термообработки в специальной печи, но вместо этого инженеры на военной базе вынуждены были применить самодельный внешний электронагреватель. Вкопав корпус бомбы в землю, вручную ведрами в нее заливался горячий расплавленный тритонал. Для системы наведения бомбы было использовано лазерное прицельное устройство от GBU-24. Итогом всех работ стала боевая часть, получившая название BLU-113, а вся бомба целиком получила обозначение GBU-28.

Поскольку время поджимало создателей, они не стали проводить серию из 30 положенных испытательных пусков, ограничившись лишь двумя. 24 февраля 1991 года первая бомба GBU-28 была сброшена с самолета F-111 на пустынном полигоне в США. Бетонобойная бомба ушла в грунт на глубину в 30 метров – с этой глубины ее даже решили не выкапывать. Еще 2 дня спустя бомбу разогнали на реактивной рельсовой тележке и выстрелили по вертикально стоящей стопке из железобетонных плит. В итоге бомба пробила все плиты и пролетела еще 400 метров.

Еще 2 корпуса, которые были подготовлены на авиабазе Эглин, были заряжены взрывчатым веществом, оборудованы и отправлены для боевых испытаний в Ирак. Пользуясь полным превосходством в воздухе, 23 февраля 1991 года 2 тактических истребителя F-111 без каких-либо трудностей добрались до своей цели – одного из подземных бункеров, принадлежащего иракской армии. Пока один из F-111 подсвечивал цель, другой заходил на бомбометание. В итоге одна из бомб прошла мимо, а другая попала точно в цель, не оставив на поверхности никаких видимых следов повреждения. Лишь через 7 секунд из вентиляционной шахты бункера пошел густой черный дым, что могло означать только одно – бункер был поражен и уничтожен. От постановки задачи до боевых испытаний новой авиабомбы GBU-28 прошло всего 4 месяца.

Сброс GBU-28 с F-15

Иностранные разработки в этой области

Еще в начале 90-х годов министерствами обороны ряда стран НАТО: США, Германии, Великобритании, Франции были сформированы требования к боеприпасам с повышенной проникающей способностью. Такого рода бомбы планировалось применять против хорошо защищенных подземных объектов противника (толщина перекрытий до 6 метров). В настоящее время в достаточном количестве производятся лишь авиабомбы одного типа, которые в состоянии разрушить такие объекты. Это американская авиабомба BLU-113, которая входит в состав управляемых авиационных бомб (УАБ) GBU-28 и GBU-37 (общая масса 2300 кг). Такие бетонобойные бомбы могут размещаться в отсеке вооружения стратегического бомбардировщика В-2А или на подфюзеляжной точке подвески тактического истребителя F-15E. Исходя из этого, военные задумываются о создании более легких боеприпасов данного типа, что позволило бы использовать их с других самолетов-носителей, которые имеют ограничения на размеры и массу бомб, размещаемых на пилонах.

Американские и европейские специалисты выдвинули 2 концепции по созданию новых бетонобойных боеприпасов массой не более 1 000 кг. Согласно созданной в Европе концепции предлагается создание тандемных бетонобойных боевых частей нового типа (ТББЧ). В настоящее время на вооружении ВВС Великобритании уже состоят бетонобойные суббоеприпасы с тандемным расположением кумулятивного и фугасного зарядов – SG-357, которые входят в состав снаряжения несбрасываемой авиационной кассеты JP-233 и предназначается для уничтожения ВПП аэродромов.

Но в связи с небольшими размерами и малой мощностью заряды SG-357 не в состоянии уничтожать объекты, расположенные глубоко под землей. Предлагаемая новая ТББЧ состоит из оптического неконтактного взрывательного устройства (ОНВУ), а также одного или нескольких кумулятивных зарядов, которые находятся непосредственно перед основной боевой частью бомбы (ОБЧ). При этом корпус основной боевой части авиабомбы выполняется из высокопрочных материалов на основе вольфрамовой стали с применением других тяжелых металлов, обладающих сходными свойствами. Внутри находится заряд взрывчатого вещества, а в донной части бомбы программируемое взрывательное устройство.

По словам разработчиков, потеря ОБЧ кинетической энергии в результате взаимодействия с продуктами детонации не будет превышать 10% от начального значения. Подрыв кумулятивного заряда происходит на оптимальном расстоянии от цели по информации поступающей от ОНВУ. В появившееся в результате взаимодействия кумулятивной струи бомбы с преградой свободное пространство направляется ОБЧ, которая после поражения оставшейся части преграды взрывается уже внутри объекта. Проведенные лабораторные исследования продемонстрировали, что глубина проникновения бетонобойных бомб в преграду зависит в основном от скорости соударения, а также физических параметров взаимодействующих тел (таких как твердость, плотность, предел прочности и т.д.), а также соотношения массы БЧ и площади поперечного сечения, а для бомб с ТББЧ еще и от диаметра кумулятивного заряда.

Поражение бомбой бетонного укрытия для самолетов

В ходе испытаний бомб с ТББЧ массой до 500 кг (скорость соударения с объектом 260-335 м/с) было выявлено, что они могут проникать в грунт средней плотности на глубины в 6-9 метров, после чего пробивать бетонную плиту общей толщиной в 3-6 метров. Помимо этого, такие боеприпасы могут успешно поражать цели при меньших, чем у обычных бетонобойных бомб, значениях кинетической энергии, а также при менее острых углах атаки и более острых углах подхода к цели.

В свою очередь американские специалисты пошли по пути улучшения существующих унитарных бетонобойных боевых частей (УББЧ). Особенностью применения таких бомб является то, что им необходимо придать перед столкновением с целью большую кинетическую энергию, в результате чего существенно возрастают требования к их корпусу. При создании новых боеприпасов американцы провели серию научных исследований по разработке особо прочных сплавов для производства корпуса, а также нахождению оптимальных геометрических размеров (к примеру, носовой части бомбы).

Для увеличения соотношения массы БЧ и площади поперечного сечения, что обеспечивает большую проникающую способность, было предложено при сохранении прежних габаритных размеров существующих боеприпасов, нарастить толщину их оболочки за счет сокращения количества взрывчатого вещества в боевой части бомб. К достоинствам новых УББЧ можно с уверенностью отнести простоту их конструкции и более низкую цену, особенно в сравнении с тандемными боеприпасами. В результате серии испытаний было установлено, что УББЧ нового типа (массой до 1 000 кг. и скоростью равной 300 м/с) могут проникать в грунт средней плотности на глубину от 18 до 36 метров и пробивать при этом железобетонные перекрытия толщиной 1,8-3,6 метра. Работы по улучшению данных показателей все еще продолжаются.

Российские бетонобойные бомбы

В настоящее время на вооружении российской армии находится 2 типа бетонобойных бомбы массой в 500 кг. Бетонобойная свободнопадающая авиационная бомба БЕТАБ-500У предназначена для уничтожения подземных складов боеприпасов, ГСМ, ядерного оружия, узлов связи, командных пунктов управления, железобетонных укрытий (в том числе для самолетов), автострад, рулежных дорожек и т.д. Данная бомба способна пробить 1,2 метра железобетона или до 3 метров грунта. Может использоваться с высот от 150 метров до 20 000 метров при скоростях от 500 до 2 300 км/ч. Для обеспечения угла падения 90 градусов бомба снабжена парашютом.

Российская бетонобойная бомба БетАБ 500ШП в разрезе

БетАБ 500У

Диаметр: 450 мм.
Длина: 2480 мм.
Масса бомбы: 510 кг.
Масса ВВ: 45 кг. в тротиловом эквиваленте

Второй бетонобойной авиабомбой является БЕТАБ-500ШП – штурмовая с реактивным ускорителем. Данная бомба предназначена для уничтожения ВПП аэродромов и рулежных дорожек, железобетонных укрытий самолетов, автострад. Данный боеприпас способен пробить броню толщиной до 550 мм. В грунте средней плотности бомба способна образовать воронку диаметром в 4,5 метра. При попадании бомбы в ВПП бетонное покрытие повреждается на площади до 50 кв. метров. Данная бомба применяется с самолетов на скорости 700 – 1150 км/ч и на высотах от 170 до 1 000 метров (при горизонтальном полете). При бомбометании с пикирования под углом не более 30 градусов и при высоте не менее 500 метров.

БетАБ 500ШП

Диаметр: 325 мм.
Длина: 2509 мм.
Масса бомбы: 424 кг.
Масса ВВ: 77 кг.

Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

super-arsenal.ru
