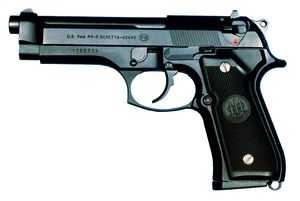

Беретта 92 (Beretta 92, Beretta M-92F, Beretta 96, Beretta 98) – линейка пистолетов, разработкой и изготовлением которых занимается итальянская компания Беретта. Пистолет Беретта 92 впервые был сконструирован в 1972 г., в наши дни производятся многие его модификации различных калибров. Известность это оружие приобрело в 1985 году, когда в ходе перевооружения американской армии Кольт M1911 был заменен Береттой 92 под маркировкой М9. На вооружении в армии США стоят модели, в обозначении которых присутствует буква F. Первоначальная модификация пистолета выпускалась в 1975-76 годах, всего было произведено около 5 тыс. экземпляров. На сегодняшний день выпускаются четыре модификации – FS, G, D, DS под 3 типа патронов: 92-ая серия под патроны 9х19 мм Парабеллум, 96-ая серия под патроны .40 S&W, 98-ая серия под патроны 9х21 мм.

Беретта 92 стала результатом многолетних разработок компании и включила в себя наиболее удачные особенности предыдущих моделей, сконструированных инженерами фирмы. Многими элементами конструкции Беретта 92 обязана пистолетам M1922 и M1951. У M1922 была позаимствована открытая затворная рама, а запирающийся ствол и рама, выполненная из легких сплавов, перекочевали из M1951.


Первый полностью готовый боевой экземпляр Beretta 92 был сделан в 1976 году. Его авторами стали трое талантливых итальянских оружейников: Витторио Вэлле, Джузеппе Маззетти и Карло Беретта.

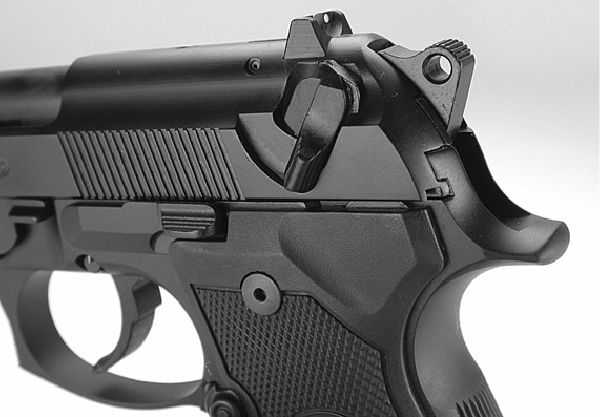

Конструкция Беретты 92 обладает затвором, сцепленным со стволом; самовзводным ударно-спусковым механизмом; механическим предохранителем, который блокирует кожух-затвор и курок. Расположение курка – открытое. Флажки рычага предохранителя расположены с обеих сторон кожуха-затвора, благодаря чему предохранителем можно управлять, держа оружие в любой руке.

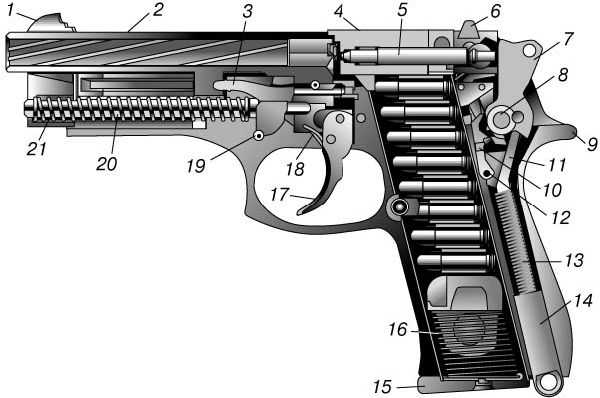

Схема пистолета Беретта 92: 1 — мушка; 2 — ствол; 3 — запирающий блок; 4 — кожух-затвор; 5 — ударник; 6 — целик; 7 — курок; 8 — ось курка; 9 — рычажный предохранитель; 10 — шептало; 11 — направляющая боевой пружины; 12 — ось шептала; 13 — боевая пружина; 14 — наконечник боевой пружины; 15 — дно магазина; 16 — пружина подавателя; 17 — спусковой крючок; 18 — пружина спускового крючка; 19 — разобщитель; 20 — направляющий стержень возвратной пружины; 21 — возвратная пружина.

В автоматике пистолета используется принцип, основанный на отдаче ствола при коротком его ходе. Пистолет имеет ударно-спусковой механизм двойного действия. В нижней части ствола, между приливами, расположена специальная качающаяся личинка, которая запирает ствол. Ее нижний срез за мгновение до выстрела начинает взаимодействовать с выступом рамки, вследствие чего личинка, приподнимаемая кверху боковыми выступами, зацепляется за вертикальные прорези кожуха-затвора и запирает его. Во время выстрела давление порохового газа толкает затвор назад. После прохождения 3-4 мм происходит разъединение качающейся личинки и выступа рамки. Вертикальные прорези кожуха-затвора имеют специальные скосы, которые, в свою очередь, опускают личинку вниз и разблокируют кожух-затвор и ствол, тем самым обеспечивая перезарядку пистолета.

Обойма имеет два ряда. Передняя часть спусковой скобы прямая с насечкой для упора пальца. Благодаря этой конструкционной особенности пистолет удобно держать двумя руками.

Первоначальный вариант Beretta 92 не соответствовал нормам, установленным в некоторых силовых структурах. Поэтому инженеры компании внесли в оригинальную конструкцию ряд изменений. В частности, на затворную раму был установлен предохранитель, а также рычаг, который возвращал курок в исходное положение, то есть теперь не было необходимости взводить курок вручную. Новая модификация получила название 92S и была принята на вооружение итальянскими военными и силовиками. Также в 92S было изменено расположение кнопки выброса обоймы, поэтому обоймы старого образца не могут быть использованы в ней.

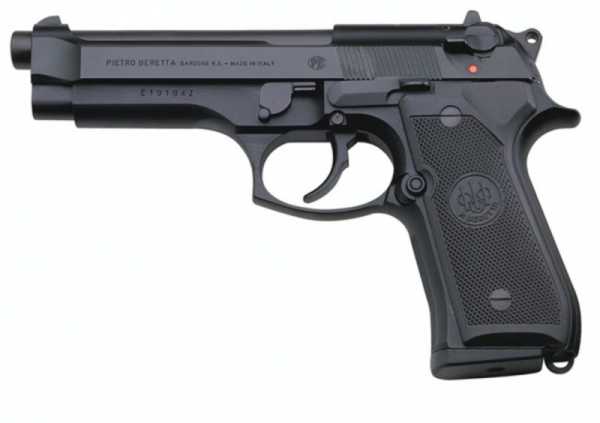

Беретта 92FS
Модификация, которая сначала получила название 92S-1, разрабатывалась специально для американских ВВС. Пистолету, успешно прошедшему испытательные тесты, присвоили маркировку 92SB. В этой модификации были учтены все особенности 92S, а также были добавлены определенные нововведения: к предохранителю был добавлен ударник, а защелку обоймы перенесли на центр рукоятки с ее нижней части. Модель 92SB Compact, выпускавшаяся с 1981 по 1991 года имела более короткую затворную раму и ствол. Объем магазина составлял 12 патронов. Позже на смену этой модификации пришла 92 Compact L.

Модель 92SB была незначительно модифицирована, вследствие чего были созданы варианты 92G и 92F. В конструкцию были внесены следующие изменения:
Для обеспечения взаимозаменяемости запчастей различных моделей все комплектующие были переработаны. Вследствие этого удалось упростить массовое производство пистолетов для правительственных структур. Была изменена конструкция спусковой скобы, что значительно упростило прицеливание. Чтобы предотвратить коррозию, ствол стали хромировать, а также покрывать боковую поверхность специальным напылением Bruniton.



Беретта 92 с видом на патронник.

С видом на боек.

Taurus PT-92

Первоначально Beretta 92 разрабатывалась для использования спортсменами и гражданскими лицами. Но пистолет, который отличался отличными боевыми характеристиками и надежностью, был поставлен на вооружение в некоторых южноамериканских армейских подразделениях. Первый крупный контракт для этой модели был подписан с бразильскими вооруженными силами, в Бразилии даже был построен завод компании Beretta. Однако позже было решено продать фабрику местной оружейной фирме Taurus.

Взяв за основу конструкцию оригинальной Beretta 92 и купив лицензию , Taurus наладила выпуск своих пистолетов под названием PT92. И хотя по сей день стволы PT92 и Beretta 92 взаимозаменяемы, первоначальная конструкция была изменена как внешне, так и внутренне.

Производство пистолетов Taurus PT92 было начато в 1970-х годах. На сегодняшний день существует несколько модификаций:
PT 92 °C – отличается компактными размерами, ствол, затвор и рукоятка укорочены. В модели предусматривается использование как укороченных, так и стандартных обойм.

PT 99 – модификация PT92, оснащенная регулируемыми прицельными приспособлениями.
PT 100 – модификация PT92, использующая патроны .40SW.

Можно выделить несколько достоинств пистолета Беретта 92:  при извлечении оружия округлый курок не цепляется за одежду; неплохо зарекомендовавший себя предохранитель; для левшей предусмотрена установка фиксатора магазина с левой стороны; пуля обладает внушающей дульной энергией — 500 Дж, высоким останавливающим действием; вследствие наличия предохранителя с обеих сторон оружия, а также крупной спусковой скобы имеется возможность вести огонь как правой, так и левой рукой, «по-македонски», либо обеими руками.

К недостаткам пистолета относятся масса и размеры, которые исключают скрытое ношение оружия. Не смотря на хорошую балансировку, длинную прицельную линию, и другие достоинства, пистолет выполнен из легких сплавов, что снижает живучесть. Зарегистрированы случаи отказа оружия после 4000 выстрелов, с разрушением затвора и ранением стрелка. Отказ может быть вызван также загрязнением открытой спусковой тяги.

Калибр 9 мм, масса со снаряженным магазином 1159 г, длина 22,7 см, максимальная эффективная дальность стрельбы 50 м.
——
ru.wikipedia.org/wiki/Beretta_92
photography-match.com

warinform.ru

Пистолет M9 («Беретта» 92F) | Военное оружие и армии Мира

В 1981 году Армия США в рамках программы легкого служебного оружия общего назначения (JSSAP) обнародовала требования к пистолету ХМ9 под патрон 9 x 19 НАТО для замены старого доброго 11,43-м м M1911А1 «Кольт». Победителем конкурса оказалась модель итальянской фирмы «Беретта».

В 1950-е годы именитая итальянская фирма «Пьетро Беретта С.п.А.» (Pietro Beretta S.p.A.) создала весьма удачный 9-мм боевой пистолет образца 1951 года под патрон типа 9 x1 9 «парабеллум».

«ДЕВЯНОСТО ВТОРАЯ»

Два десятилетия спустя, в 1975 году, в качестве естественного его развития появилась модель 92 с самовзводным ударно-спусковым механизмом, разработанная Карло Береттой (одним из руководителей фирмы), Джузеппе Мазетти и Витторио Балле. Вскоре «девяносто вторая» обзавелась рядом модификаций. В частности, на появившейся в 1977 году модели 92S предохранитель перенесли с рамки на затвор; модель 92SB (1979-1980) получила более удобную рукоятку, защелка магазина перенесена к спусковой скобе, флажок предохранителя выполнен духсторонним. Эту модель и представили на конкурс Армии США. Ее конкурентами выступили американские 459 «Смит энд Вессон» и SSP «Кольт», немецкие Р-7 и VP-70 «Хеклер унд Кох», Р88 «Вальтер», швейцарско-немецкий Р226 «ЗИГ-Зауэр», австрийский GB «Штайр», бельгийский BDA «Браунинг», испанский М28 «Стар». Наибольший интерес вызвала. В результате доработок по требованиям конкурса в 1983 году появилась модель 92F (925B-F), в конце концов обошедшая даже Р226 «ЗИГ-Зауэр». В 1985 году «Беретта» 92F принята на вооружение в США под обозначением «9-мм пистолет М9». Кроме вооруженных сил М9 был принят службами безопасности. Секретной службой, рекомендован к закупке полицейским управлениям. Первые партии поставлялись из Италии, затем выполнение заказа перешло к отделению «Беретта» в США (Аккокик, штат Мэрилэнд).

УСТРОЙСТВО ПИСТОЛЕТА

Автоматика пистолета действует по схеме отдачи ствола с коротким его ходом. Запирание канала ствола затвором производится с помощью качающейся боевой личинки, шарнирно связанной со стволом. После выстрела ствол и затвор движутся назад, пока особый подпружиненный стержень не упирается в рамку, останавливается и отжимает личинку вниз. Личинка, опускаясь, расцепляет затвор со стволом и останавливает ствол. Затвор продолжает движение назад, сжимая расположенную под стволом возвратную пружину, извлекает и выбрасывает стреляную гильзу затем под действием возвратной пружины движется вперед, подхватывает очередной патрон из магазина, досылает его в патронник, после чего затвор со стволом движутся вперед, личинка своим передним скосом набегает на скос рамки, поднимается и сцепляет затвор со стволом. Затвор имеет характерный для «Беретты» большой верхний вырез (окно). Ударно-спусковой механизм обеспечивает спуск самовозводом или с предварительным взведением курка. Флажковый предохранитель блокирует курок и разобщает спусковую тягу с шепталом курка. Флажок предохранителя и рычаг останова затвора (затворной задержки) выполнены с обеих сторон.

Флажок предохранителя играет также роль рычага безопасного спуска курка. Имеется также автоматический предохранитель ударника, блокирующий его, пока спусковой крючок не будет полностью нажат. Двухрядный магазин вмещает 15 патронов, его удлиненная крышка должна облегчить смену магазина.

Кнопочная защелка магазина расположена у основания спусковой скобы. Щечки рукоятки крепятся винтами. Передний изгиб спусковой скобы облегчает удержание пистолета обеими руками. Прицельное приспособление снабжается светлыми точками для стрельбы в сумерки. Канал ствола хромирован, внешние металлические поверхности обработаны покрытием «Брунитон» (материал типа тефлона).

Увеличенная емкость магазина, расчет на стрельбу пулями повышенного пробивного действия, улучшение меткости, стрельба с правой, левой или с обеих рук — эти качества характерны для поколения боевых пистолетов, сформировавшегося в 80-90-е годы XX века.

Для М9 принята закрытая кобура M12 из нейлона. Съемный клапан и наличие петель для ремня с двух сторон позволяют крепить кобуру на ремне как с правой, так и с левой стороны (для левши). Размеры и кольцо клапана позволяют быстро извлекать оружие без участия второй руки. Окраска кобуры — оливковая или камуфляжная.

СЛУЖЕБНЫЕ КАЧЕСТВА

На пистолетах М9 первых партий были случаи появления трещин на затворе при длительной стрельбе. Это потребовало улучшения качества металла и технологических процессов изготовления, а также некоторых ухищрений в конструкции для дополнительного торможения затвора перед ударом в ограничитель рамки. Жалобы на выкрашивание затворов прекратились. В целом американцы оказались довольны «девяткой». Сравнительно мощный патрон и длинный ствол, хороший баланс дают пистолету неплохую меткость, хотя свой вклад в это вносит и его масса. Размеры и широкая рукоять стали причиной того, что М9 дополнили более компактным пистолетом — в 1992 году под обозначением М11 на вооружение приняли еще и 9-мм Р228 «ЗИГ-Зауэр».

ИНОСТРАННЫЕ РОДСТВЕННИКИ

Пистолеты семейства «Беретта» 92 закуплены также Грецией, Индонезией, Турцией, Чили и другими странами.

Модель 92F5 выбрана и французской жандармерией. Ее лицензионное производство начал в 1990 году завод в Сент-Этьене (MAS). Девяносто вторая модель имеет, пожалуй, самое богатое семейство среди современных боевых пистолетов — она послужила основой более чем для двух десятков модификаций, а также ряда подражаний.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПИСТОЛЕТА М9 («БЕРЕТТА» 92F)

  • Патрон: 9 х 19 «парабеллум»
  • Масса оружия, кг:
    — без патронов: 0,96
    — со снаряженным магазином: 1,145
  • Длина оружия, мм: 217
  • Длина ствола, мм: 125
  • Высота оружия, мм: 140
  • Ширина оружия, мм: 38
  • Начальная скорость пули, м/с: 375
  • Дульная энергия пули, Дж: 562
  • Дальность прицельной стрельбы, м: 50
  • Емкость магазина: 15 патронов
