Стратегический сверхзвуковой бомбардировщик Ту 160 «Белый Лебедь»
В 60-х годах прошлого столетия Советский Союз делал упор на развитие ракетного вооружения, а стратегическая авиация, представленная Ту-95 и М-4 с дозвуковыми скоростями, считалась неспособной преодолеть ПВО стран НАТО.
Решение США о создании нового стратегического сверхзвукового бомбардировщика В-1 подтолкнуло руководство СССР к адекватным ответным мерам. Совет министров постановил приступить к подготовке проекта современного межконтинентального стратегического сверхзвукового самолёта, впоследствии получившего обозначение ТУ-160, а у лётчиков носившего ласковое имя – «Белый лебедь».
Ту 160 дозаправка
История проекта создания самолёта Ту 160
Создание проекта нового бомбардировщика было поручено ОКБ Сухого и ОКБ Мясищева. К началу 70-х годов проекты представили на рассмотрение. Оба проекта получились схожие – это сверхзвуковая машина с четырьмя двигателями и крылом с изменяющейся стреловидностью, но всё же схемы отличались.
В 1969 году к проекту подключилось ОКБ Туполева с опытом в создании сверхзвукового пассажирского самолёта Ту-144. Рассмотрев проекты ОКБ Сухого и Мясищева и внеконкурсный проект ОКБ Туполева, было решено отдать работу над проектом туполевцам, как имеющим большую практику в создании сверхзвуковых машин.
Кроме ОКБ Туполева, задействовали предприятия ВПК, НИИ ВВС, ЦАГИ, всего начиная с 1972 года принимали участие более 800 организаций.
Первый опытный образец (обозначение 70-01) оторвался от земли в декабре 1981 года с экипажем под руководством лётчика-испытателя Б.Веремея с аэродрома «Раменское». Второй образец предназначался для статических испытаний. Первые четыре образца изготовили на предприятии «Опыт».

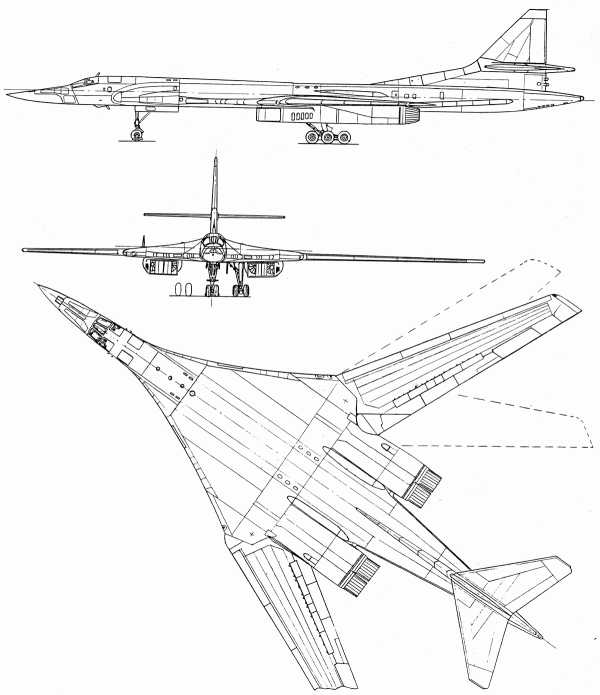

Ту 160 схема
Серийные самолёты изготавливались на Казанском авиационном заводе. В 1984 году 10 октября серии была дана путёвка в небо.
Описание самолёта Ту 160
Конструкция машины построена по интегральной аэродинамической компоновке с низкорасположенным крылом с изменяющейся в полёте стреловидностью. Стреловидность возможно менять от 200 до 650.
Крыло оснащено богатой механизацией – на каждой консоли расположены предкрылки по всей длине, сзади – закрылки. Перед закрылками в конструкцию консоли встроили флаперон и интерцептор.
Радиопрозрачный обтекатель антенны прячет внутри бортовую РЛС обзора передней сферы. В пространстве между кабиной пилотов и блоками обзорного локатора стоит РЛС «Сопка», предназначенная для полётов на малой высоте с огибанием рельефа местности.

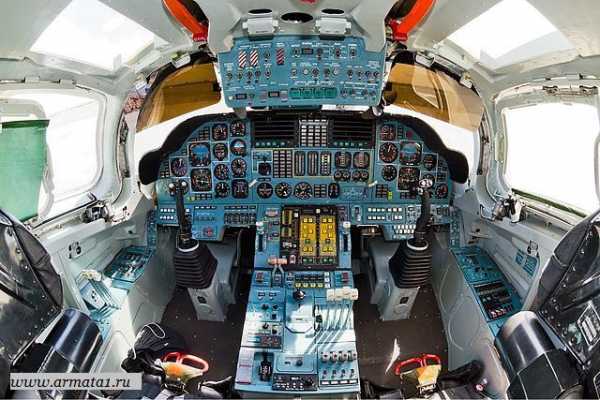

Кабина экипажа рассчитана на четырёх членов – два лётчика и два штурмана, которые сидят бок о бок. Первый штурман отвечает за самолётовождение, другой за применение вооружения. Кресла оборудованы катапультой.
Под наплывом крыла спереди стоят многорежимные воздухозаборники, регулирующие набегающий поток и подающие его в двигатели. Сечение каналов заборников изменяется, из прямоугольного плавно переходит в круглое. Силовая установка состоит из четырёх ТРДД НК-32, размещённых по два с каждой стороны фюзеляжа.
Киль у Ту-160 изготовлен из двух секций, корпус фюзеляжа жёстко соединён с нижней частью, а верхняя трапециевидная секция выполняет функцию руля поворота. На неподвижной части киля крепится механизм поворота и сам поворотный стабилизатор.
Шасси самолёта выполнено по трёхопорной схеме, основное шасси на каждой опоре имеет по шесть колёс, убирающихся в нишу на центроплане между воздухозаборниками и отсеком вооружения. Носовое шасси двухколёсное, в убранном положении размещается между отсеком вооружения и кабиной экипажа.
Конструкция самолёта разрешает разместить в 13 кессон-баках 171 тонну топлива, что на крейсерской скорости со стреловидностью в 350 даёт возможность преодолеть расстояние в 14 тыс. км. Предусмотрена и дозаправка в полёте – топливоприёмник в виде убирающейся штанги расположен в носовой части, перед кабиной пилотов.

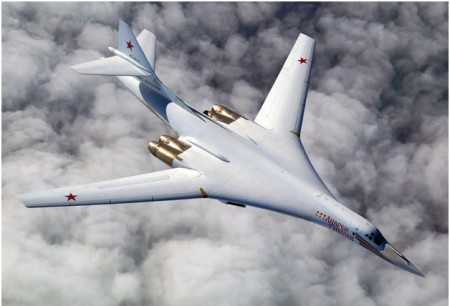

Ту 160 в воздухе
Для выполнения предназначения – прорыва ПВО противника и нанесения ударов по важным стратегическим объектам, Ту-160 оснащён бортовым комплексом обороны «Байкал». В состав этого комплекса входят станции обнаружения угроз со стороны авиации и средств ПВО, станции РЭБ и автоматические устройства отстрела ложных целей и ловушек.
Внизу носовой части самолёта размещены оптико-электронный прицел ОПБ-15Т для точного бомбометания и телекамера обзора в передней нижней сфере. Инерциальная навигационная система, система астронавигации и оборудование спутниковой системы слежения позволяют выполнять полёт с высокой точностью с отображением местонахождения самолёта на индикаторах штурмана.
Тактико-технические данные бомбардировщика Ту 160

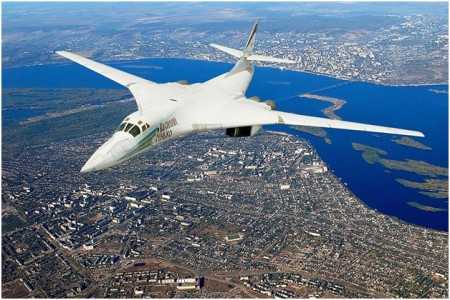

Ту 160 «Белый Лебедь»
Лётные характеристики Ту 160
- Максимальная скорость на высоте 12тыс. м – 2200 км/час.
- Максимальная скорость у земли – 1030 км/час.
- Крейсерская скорость – 850-920 км/час.
- Скороподъёмность – 70 м/сек.
- Практическая дальность без дозаправки – 14 тыс. км.
- Потолок – 15600 м.
- Боевой радиус – 7300 км.
- Продолжительность полёта – 14,5 часов.
Силовая установка самолёта Ту 160
- Четыре ТРДДФ НК-32 с тягой на крейсерском режиме – 137,2 кН.
на форсаже – 245,7 кН.
Размеры самолёта Ту 160
- Длина самолёта – 54,10 м.
- Высота самолёта – 13,10 м.
- Размах крыла, стреловидность 200 – 55,7 м.
- Размах крыла, стреловидность 350 – 50,7 м.
- Размах крыла,стреловидность 650 – 35,6 м.
Вес самолёта Ту 160
- Пустой, снаряжённый самолёт – 117 т.
- Взлётный максимальный – 225 т.
- Боевая нагрузка – 40 т.
Вооружение самолёта Ту 160
- На установке барабанного типа – 6 КРВБ Х-55СМ/101/102.
- Ракеты малой дальности Х-15 – 12 шт.
Интересное о стратегическом бомбардировщике Ту 160
Сорок четыре мировых рекорда зарегистрированы на счету «Белого лебедя».
Каждый борт Ту-160 назван в честь выдающегося конструктора или знаменитого лётчика.

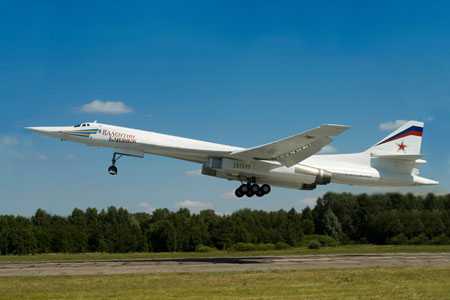

Ту 160 «Валентин Близнюк»
Собственной кухней и санузлом может похвастаться только этот стратегический бомбардировщик, до него военные самолёты не были оборудованы такими удобствами.
«Дубинка» назвали в НАТО Ту-160, а российские лётчики ласково – «Белый лебедь».
В мире это, пожалуй, самый большой самолёт с крылом изменяемой стреловидности.
Находясь с визитом в России Френк Карпуччи, тогдашний министр обороны США осматривал Ту-160 и входя в кабину пилотов, задел головой щиток электрооборудования. С тех пор лётчики прозвали его «щитком Карпуччи».

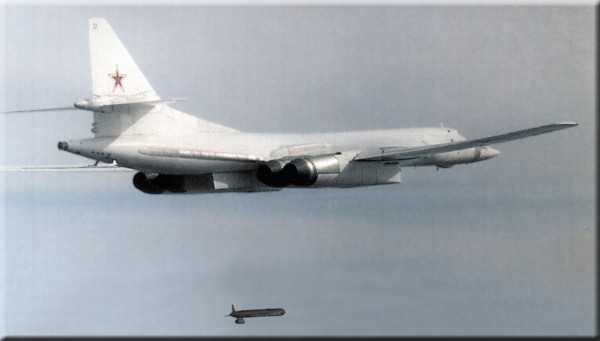

Видео: пуски крылатых ракет по объектам террористов в Сирии с борта Ту 160
3D модель Ту-160
aviarf.ru
Сверхзвуковой Ту-160: каким будет модернизированный «Белый лебедь»
Стратегический ракетоносец Ту-160 в строю отечественных ВВС – с середины 1980-х годов. Для своего времени это была поистине революционная машина – начиная от уникальной для самолетов такого класса технологии изменяемой геометрии крыла и заканчивая невиданными удобствами для экипажа. Такими, как туалет, мини-кухня, спальное место и кресла с индивидуальной системой катапультирования.
Уникальный по всем характеристикам
На сегодня это – самый крупный и самый мощный в истории военной авиации сверхзвуковой самолет, самый скоростной бомбардировщик, самый тяжелый в мире боевой самолет по взлетной массе. Машине принадлежит несколько рекордов по высоте полета с грузом и без груза, по скорости полета по замкнутому маршруту.
Есть версия, что «Белый лебедь» (так самолет прозвали среди наших летчиков) стал ответом на американскую программу Advanced Manned Strategic Aircraft («Развитый пилотируемый стратегический самолет»), в рамках которого был разработан небезызвестный B-1.
Однако наша машина оказалась несравнимо лучше американца. Практически по всем характеристикам – боевой нагрузке, максимальному потолку, боевому радиусу и дальности полета – наш ракетоносец опередил американский. И все же пришло время модернизации и для этого воздушного супермена.
На завершившемся недавно Международном авиакосмическом салоне, а еще раньше – на Международном военно-техническом форуме «Армия-2015», который проходил в военно-патриотическом парке «Патриот» в подмосковной Кубинке, генеральный директор ПАО «Туполев» Николай Савицких проинформировал общественность о грядущей модификации стратегического бомбардировщика-ракетоносца Ту-160.
«На сегодняшний день в рамках госконтракта проводится частичная модернизация этих многорежимных самолетов для повышения их боевых возможностей с целью укрепления обороноспособности страны», – подчеркнул Николай Савицких.
По мнению главы авиастроительного предприятия, ни один другой самолет, находящийся в настоящее время на вооружении ВВС России, не сможет в полной мере выполнять функции Ту-160.
Прежним останется только корпус
О том, что Минобороны России возобновляет закупки Ту-160, весной этого года заявил глава российского военного ведомства генерал армии Сергей Шойгу. Такое заявление он сделал во время посещения Казанского авиационного завода им. С.П. Горбунова – филиала ПАО «Туполев».
Министр обороны осмотрел цеха авиазавода, где проходят ремонт и модернизацию этот самолет, а также другой российский дальний бомбардировщик – Ту-22М3, и провел рабочее совещание, посвященное восстановлению и содержанию авиапарка дальней авиации предприятиями Объединенной авиастроительной корпорации и перспективам развития отечественной авиатехники.
В ходе этого совещания Сергей Шойгу как раз и поручил проработать вопрос о возобновлении производства на заводе сверхзвуковых стратегических бомбардировщиков Ту-160. Правда, это будут уже не совсем прежние машины. Новый самолет только своим внешним видом будет похож на ранее выпускавшийся Ту-160. На нем сохранится та же схема интегрального низкоплана с крылом изменяемой стреловидности, трехопорным шасси, цельноповоротным стабилизатором и килем.
Однако на Ту-160М будет изменен состав бортового радиоэлектронного оборудования: в частности, установлены обновленная бортовая цифровая вычислительная машина и новая система спутниковой навигации разработки МКБ «Компас». Также у самолета будут обновленные двигатели (увеличен их ресурс, повышена надежность), благодаря чему повысятся дальность и продолжительность полета ракетоносца.
Будет модернизирован и бортовой комплекс обороны, в частности, самолет сможет нести новые ракеты, в также высокоточно (до 20 метров) применять обычные свободнопадающие или управляемые авиабомбы. Конечный срок завершения опытно- конструкторских работ по модернизированному Ту-160М, как сообщают в Минобороны России, обозначен к 2021 году.
Об этом, в частности, заявил главком Воздушно-космических сил РФ генерал-полковник Виктор Бондарев. Он добавил, что доля новых комплектующих в модернизированном Ту-160 составит 60%.
На основе консолидации производств
Известно, что до конца этого года Военно-воздушные силы России получат два обновленных стратегических ракетоносца.
«Уже сегодня необходимо приступить к решению задач не только по поддержанию исправности и модернизации авиационного парка дальней авиации, но и возобновить производство Ту-160», – подчеркнул в ходе совещания на Казанском авиазаводе им. С.П. Горбунова Министр обороны России, добавив, что речь идет об уникальной машине, опередившей время на несколько десятилетий и до сих пор не использовавшей в полной мере заложенные в нее конструктивные возможности.
«Лучшего самолета в сверхзвуковом классе никто еще не придумал», – подчеркнул Сергей Шойгу. При этом, как считает глава российского военного ведомства, для решения задачи по модернизации «Белого лебедя» необходимо консолидировать возможности по реконструкции, техническому перевооружению производственной базы предприятия.
По информации заместителя Министра обороны Юрия Борисова, для организации работ уже создана специальная группа Минобороны России и Минпромторга, которая будет собираться ежемесячно, разработана и соответствующая «дорожная карта».
Речь идет о чисто организаторском процессе, подчеркнул Юрий Борисов: разработке технических заданий, заключении контрактов, привлечении кооперации исполнителей. «В свое время над этим самолетом работал практически весь Советский Союз, – напомнил замминистра обороны РФ. – И сегодня это также стало серьезным национальным проектом».
Параметры модернизации
Действительно, в серийном производстве самолета, выпускаемого с 1984 года, была в полной мере внедрена система кооперации. Крылья и мотоотсеки ракетоносца производились на Воронежском авиазаводе, оперение и воздухозаборники – на Иркутском авиазаводе, шасси – на Куйбышевском агрегатном заводе, фюзеляж, центроплан и узлы поворота консолей крыла – на Казанском авиазаводе. Сегодня речь идет если не о такой же, то о похожей кооперации.
В частности, не так давно Юрий Борисов побывал на самарском СНТК им. Н.Д.Кузнецова, где ознакомился с процессом возобновленного производства двигателей НК-32 для Ту-160. Этот двигатель, по словам замминистра обороны РФ, прошел значительную модернизацию: основные блоки, узлы стали более экономичными, двигатель имеет лучшие ресурсные показатели, а за счет работ, которые позволили улучшить его экономичность, дальность самолета как минимум на тысячу километров будет больше по сравнению с предшественником.
«Именно такой ресурс и необходим российским Военно-воздушным силам», – отметил Юрий Борисов. Самарское предприятие уже получило внушительный кредит на работы по выпуску нового двигателя. НК-32 в улучшенном виде очень ждут на новых Ту-160М.
На новых принципах управления
А к 2023 году должен быть готов и Ту-160М2. Правда, об этой новинке известно еще меньше, чем о 160М. Так представитель концерна «Радиоэлектронные технологии» Владимир Михеев сообщил, что в новой модификации стратегического ракетоносца будет использован принцип интегрально-модульной авионики, позволяющий компонентам бортовой электроники заменять и восстанавливать друг друга.
«Каждый электронный блок самолета будет способен при необходимости заниматься всеми вопросами – например, комплекс электронной борьбы сможет брать на себя функции других систем управления, – рассказал Владимир Михеев. – То есть, если вышел из строя один из компьютеров, то система позволяет переключить ресурсы всего самолета на решение этой проблемы».
Кроме того, Ту-160М2 сможет прокладывать курс без помощи спутниковых сигналов. Эта станет возможным благодаря инерциальной навигационной системе БИНС-СП-1: устройство даст возможность определять курс и скорость самолета за счет регистрации данных с высокоточных приборов – лазерных гироскопов и кварцевых акселерометров, сообщил Владимир Михеев.
По информации Минобороны России, после 2023 года Вооруженные Силы РФ будут ежегодно получать как минимум по три стратегических бомбардировщика Ту-160М2. Пока же заказ на Ту-160М – до 50 машин.
/Дмитрий Сергеев, tvzvezda.ru/
army-news.ru
9 историй из жизни сверхзвукового ракетоносца Ту-160
В пятницу, 18 декабря 1981 года, на подмосковном аэродроме Раменское состоялся первый полет самого большого в мире сверхзвукового реактивного ракетоносца Ту-160. У американцев новый русский бомбардировщик получил название Blakjack или «Черный Джек». В нашей стране уникальный самолет с изменяемой геометрией крыла называли: «Русское авиационное чудо», «Оружие нации», «Меч с двенадцатью клинками», но прижилось лирическое имя — «Белый лебедь». За эти годы ракетоносец успел поставить несколько десятков мировых рекордов, а также обрасти легендами.
1. Первая информация о Ту-160 появилась в западной прессе в ноябре 1981 года, когда в зарубежных газетах был опубликован снимок, на котором был запечатлен «Белый лебедь», стоящий рядом с двумя Ту-144. Сначала существовала версия, что бомбардировщик преднамеренно был выставлен под объективы американских разведывательных спутников. Действительность же оказалась куда более прозаичной: снимок сделал один из пассажиров самолета, садившегося на расположенный рядом аэродром Быково.
2. Есть мнение, что первый полет Ту-160 был приурочен к 75-летнему юбилею руководителя СССР Леонида Брежнева. Сегодня конструкторы отрицают прямую связь с этой датой, утверждая, что взлет ко дню рождения «вождя» случаен, так как в истории советской авиации многие самолеты совершили первый вылет именно в декабре. По их мнению, это связано с улучшением погодных условий. Тут уместно напомнить, что соперник «Конкорда» отечественный Ту-144 впервые поднялся в воздух 31 декабря 1968 года.
3. Ту-160 — это «комфортный» боевой самолет. В продолжительных полетах, которые могут длиться без дозаправки 14 часов, пилоты могут размяться и отдохнуть. В число удобств также входят: кухня со шкафом для разогревания пищи и туалет, которого ранее не было на других стратегических бомбардировщиках. Именно вокруг санузла разгорелась настоящая баталия: военные несколько месяцев отказывались принимать самолет на вооружение из-за несовершенства его конструкции.
4. Вначале полеты «Белого лебедя» были настоящим испытанием для аэродромных служб, чтобы избежать засасывания в воздухозаборники мусора с земли, самолетам в первые месяцы не разрешалось рулить на старт самостоятельно. Запустив на тщательно выметенной площадке двигатели и выведя их на режим малого газа, самолеты буксировали тягачом, впереди которого двигалась шеренга солдат, собиравших камешки и ветки.
5. Высокие летные характеристики Ту-160 подтверждены рядом мировых рекордов. В октябре 1989 года и в мае 1990 года «Белые лебеди» выполнили несколько полетов на установление мировых рекордов скорости и высоты полета. В частности, полет по замкнутому маршруту протяженностью 1000 км с полезной нагрузкой 30 тонн был выполнен со средней скоростью 1720 км/ч. Всего на Ту-160 установлено 44 мировых рекорда.
6. В 1988 году «Белый лебедь» впервые познакомился с западными военными, когда министр обороны США Фрэнк Карлуччи посетил авиабазу в Кубинке. Во время показательного полета Ту-160 поднялся в воздух с тремя работающими двигателями. Американские летчики заметили отсутствие дымного следа за одним из четырех двигателей и спросили о странной «несимметричности» командующего Дальней авиацией СССР генерал-полковника Петра Дейнекина. Бывший главком ВВС России отшутился и уклончиво объяснил гостям, что двигатели самолета могут работать на разных режимах, не всегда обозначая себя шлейфом. Другой случай произошел с американским министром обороны, когда тот, пытаясь войти в кабину Ту-160, ударился об электрощиток, который впоследствии летчики назвали «щитком Карлуччи».
7. В 90-е годы на базе «Белого лебедя» был разработан проект авиационного комплекса «Бурлак», предназначенный для запуска на околоземные орбиты коммерческих искусственных спутников. Максимальная масса выводимого на орбиту полезного груза могла достигать 800 — 850 кг. Стоимость запуска спутников с помощью комплекса «Бурлак» была в 2,5 раза ниже, чем у аналогичных по грузоподъемности ракет с вертикальным наземным стартом. По своим тактико-техническим характеристикам российский комплекс существенно превосходил американский дозвуковой стартовый комплекс, созданный на базе самолета-носителя Boeing B-52 и ракеты-носителя Pegasus. Однако работы прекратились из-за недостаточного финансирования.
8. На боевое дежурство Ту-160 заступили в мае 1987 года. К моменту распада Советского Союза отечественной промышленностью было произведено 34 самолета. Большая их часть отошла Украине и была утилизирована, а уцелевшие восемь ракетоносцев в счет погашения долгов за газ отошли России. Сейчас все доведенные до боеспособного состояния машины находятся в составе 1-го полка Дальней авиации, базирующегося под Энгельсом. Каждый из самолетов имеет свое персональное название: «Илья Муромец», «Иван Ярыгин», «Василий Решетников», «Михаил Громов» и т.д.
9. «Белые лебеди» до сих пор не дают спать западным военным и политикам. К примеру, ноябрьские полеты двух российских бомбардировщиков в Никарагуа и Венесуэлу привели к громким заявлениям президента Колумбии Хуана Мануэля Сантоса, который рассказал о нарушении российскими самолетами воздушного пространства своей страны. При этом для сопровождения «нарушителей» колумбийцам пришлось срочно поднимать в небо истребители Kfir. Регулярно о мнимых нарушениях воздушных границ заявляют также Норвегия и Япония.
rg.ru
каким будет модернизированный «Белый лебедь»
Стратегический ракетоносец Ту-160 в строю отечественных ВВС – с середины 1980-х годов. Для своего времени это была поистине революционная машина – начиная от уникальной для самолетов такого класса технологии изменяемой геометрии крыла и заканчивая невиданными удобствами для экипажа. Такими, как туалет, мини-кухня, спальное место и кресла с индивидуальной системой катапультирования.
Уникальный по всем характеристикам
На сегодня это – самый крупный и самый мощный в истории военной авиации сверхзвуковой самолет, самый скоростной бомбардировщик, самый тяжелый в мире боевой самолет по взлетной массе. Машине принадлежит несколько рекордов по высоте полета с грузом и без груза, по скорости полета по замкнутому маршруту.
Есть версия, что «Белый лебедь» (так самолет прозвали среди наших летчиков) стал ответом на американскую программу Advanced Manned Strategic Aircraft («Развитый пилотируемый стратегический самолет»), в рамках которого был разработан небезызвестный B-1.
Однако наша машина оказалась несравнимо лучше американца. Практически по всем характеристикам – боевой нагрузке, максимальному потолку, боевому радиусу и дальности полета – наш ракетоносец опередил американский. И все же пришло время модернизации и для этого воздушного супермена.
На завершившемся недавно Международном авиакосмическом салоне, а еще раньше – на Международном военно-техническом форуме «Армия-2015», который проходил в военно-патриотическом парке «Патриот» в подмосковной Кубинке, генеральный директор ПАО «Туполев» Николай Савицких проинформировал общественность о грядущей модификации стратегического бомбардировщика-ракетоносца Ту-160.
«На сегодняшний день в рамках госконтракта проводится частичная модернизация этих многорежимных самолетов для повышения их боевых возможностей с целью укрепления обороноспособности страны», – подчеркнул Николай Савицких.
По мнению главы авиастроительного предприятия, ни один другой самолет, находящийся в настоящее время на вооружении ВВС России, не сможет в полной мере выполнять функции Ту-160.
Прежним останется только корпус
О том, что Минобороны России возобновляет закупки Ту-160, весной этого года заявил глава российского военного ведомства генерал армии Сергей Шойгу. Такое заявление он сделал во время посещения Казанского авиационного завода им. С.П. Горбунова – филиала ПАО «Туполев».
Министр обороны осмотрел цеха авиазавода, где проходят ремонт и модернизацию этот самолет, а также другой российский дальний бомбардировщик – Ту-22М3, и провел рабочее совещание, посвященное восстановлению и содержанию авиапарка дальней авиации предприятиями Объединенной авиастроительной корпорации и перспективам развития отечественной авиатехники.
В ходе этого совещания Сергей Шойгу как раз и поручил проработать вопрос о возобновлении производства на заводе сверхзвуковых стратегических бомбардировщиков Ту-160. Правда, это будут уже не совсем прежние машины. Новый самолет только своим внешним видом будет похож на ранее выпускавшийся Ту-160. На нем сохранится та же схема интегрального низкоплана с крылом изменяемой стреловидности, трехопорным шасси, цельноповоротным стабилизатором и килем.
Однако на Ту-160М будет изменен состав бортового радиоэлектронного оборудования: в частности, установлены обновленная бортовая цифровая вычислительная машина и новая система спутниковой навигации разработки МКБ «Компас». Также у самолета будут обновленные двигатели (увеличен их ресурс, повышена надежность), благодаря чему повысятся дальность и продолжительность полета ракетоносца.
Будет модернизирован и бортовой комплекс обороны, в частности, самолет сможет нести новые ракеты, а также высокоточно (до 20 метров) применять обычные свободнопадающие или управляемые авиабомбы. Конечный срок завершения опытно-конструкторских работ по модернизированному Ту-160М, как сообщают в Минобороны России, обозначен к 2021 году.
Об этом, в частности, заявил главком Воздушно-космических сил РФ генерал-полковник Виктор Бондарев. Он добавил, что доля новых комплектующих в модернизированном Ту-160 составит 60%.
На основе консолидации производств
Фото: Вадим Савицкий
Известно, что до конца этого года Военно-воздушные силы России получат два обновленных стратегических ракетоносца.
«Уже сегодня необходимо приступить к решению задач не только по поддержанию исправности и модернизации авиационного парка дальней авиации, но и возобновить производство Ту-160», – подчеркнул в ходе совещания на Казанском авиазаводе им. С.П. Горбунова Министр обороны России, добавив, что речь идет об уникальной машине, опередившей время на несколько десятилетий и до сих пор не использовавшей в полной мере заложенные в нее конструктивные возможности.
«Лучшего самолета в сверхзвуковом классе никто еще не придумал», – подчеркнул Сергей Шойгу.
При этом, как считает глава российского военного ведомства, для решения задачи по модернизации «Белого лебедя» необходимо консолидировать возможности по реконструкции, техническому перевооружению производственной базы предприятия. По информации заместителя Министра обороны Юрия Борисова, для организации работ уже создана специальная группа Минобороны России и Минпромторга, которая будет собираться ежемесячно, разработана и соответствующая «дорожная карта».
Речь идет о чисто организаторском процессе, подчеркнул Юрий Борисов: разработке технических заданий, заключении контрактов, привлечении кооперации исполнителей.
«В свое время над этим самолетом работал практически весь Советский Союз, – напомнил замминистра обороны РФ. – И сегодня это также стало серьезным национальным проектом».
Параметры модернизации
Действительно, в серийном производстве самолета, выпускаемого с 1984 года, была в полной мере внедрена система кооперации. Крылья и мотоотсеки ракетоносца производились на Воронежском авиазаводе, оперение и воздухозаборники – на Иркутском авиазаводе, шасси – на Куйбышевском агрегатном заводе, фюзеляж, центроплан и узлы поворота консолей крыла – на Казанском авиазаводе. Сегодня речь идет если не о такой же, то о похожей кооперации.
В частности, не так давно Юрий Борисов побывал на самарском СНТК им. Н.Д.Кузнецова, где ознакомился с процессом возобновленного производства двигателей НК-32 для Ту-160. Этот двигатель, по словам замминистра обороны РФ, прошел значительную модернизацию: основные блоки, узлы стали более экономичными, двигатель имеет лучшие ресурсные показатели, а за счет работ, которые позволили улучшить его экономичность, дальность самолета как минимум на тысячу километров будет больше по сравнению с предшественником.
«Именно такой ресурс и необходим российским Военно-воздушным силам», – отметил Юрий Борисов. Самарское предприятие уже получило внушительный кредит на работы по выпуску нового двигателя. НК-32 в улучшенном виде очень ждут на новых Ту-160М.
На новых принципах управления
А к 2023 году должен быть готов и Ту-160М2. Правда, об этой новинке известно еще меньше, чем о 160М. Так представитель концерна «Радиоэлектронные технологии» Владимир Михеев сообщил, что в новой модификации стратегического ракетоносца будет использован принцип интегрально-модульной авионики, позволяющий компонентам бортовой электроники заменять и восстанавливать друг друга.
«Каждый электронный блок самолета будет способен при необходимости заниматься всеми вопросами – например, комплекс электронной борьбы сможет брать на себя функции других систем управления, – рассказал Владимир Михеев. – То есть, если вышел из строя один из компьютеров, то система позволяет переключить ресурсы всего самолета на решение этой проблемы».
Кроме того, Ту-160М2 сможет прокладывать курс без помощи спутниковых сигналов. Эта станет возможным благодаря инерциальной навигационной системе БИНС-СП-1: устройство даст возможность определять курс и скорость самолета за счет регистрации данных с высокоточных приборов – лазерных гироскопов и кварцевых акселерометров, сообщил Владимир Михеев.
По информации Минобороны России, после 2023 года Вооруженные Силы РФ будут ежегодно получать как минимум по три стратегических бомбардировщика Ту-160М2. Пока же заказ на Ту-160М – до 50 машин.
Автор: Дмитрий Сергеев
Фото Минобороны России и ПАО «Туполев»
tvzvezda.ru
Белый лебедь, модернизация Ту-160
Замминистра обороны заслушал доклады руководителей интегрированных структур о состоянии дел по разработке электронной документации и проведению опытно-конструкторских работ. Как было отмечено на совещании, по состояние на сегодняшний день заключено два контракта на разработку цифровой документации и производство самолета. Рабочая конструкторская документация оцифрована уже более чем на 60 процентов.Без ограничений по модернизации
Первый полет модернизированного ракетоносца Ту-160М2 должен состояться в 2018 году. Об этом, во время международных соревнований «Авиадартс-2016», заявил главнокомандующий Воздушно-космическими силами России генерал-полковник Виктор Бондарев. По его словам, испытания первого серийного ракетоносца должны завершиться в 2021 году, после чего будет запущено серийное производство. Всего, по имеющейся информации, российское военное ведомство разместит на Казанском авиационном заводе заказ на 50 ракетоносцев. Для сравнения: за все время производства Ту-160, с 1984 года, их было построено 27 единиц в серийном варианте и 8 прототипов.
Новый самолет должен быть не менее чем в два раза эффективнее по своим боевым возможностям, чем его предшественник, заявляют в Минобороны России. Шутка ли — уже появилась информация, что по своим высотным характеристикам Ту-160М2 может превысить нынешний практический потолок в 22 километра, практически приблизившись к границам «нижнего космоса». Подобные качества обеспечат самолету те самые обновленные силовые агрегаты производства самарских двигателестроителей. Значительные преимущества даст машине и установка на ее борту современной бесплатформенной инерциальной навигационной системы, а также нового комплекса радиоэлектронной борьбы, топливомерно-расходомерных систем и систем управления вооружением.
По словам представителя концерна «Радиоэлектронные технологии» Владимира Михеева, в новой модификации ракетоносца будет использован принцип интегрально-модульной авионики, позволяющий компонентам бортовой электроники заменять и дополнять друг друга. Как отмечают в военном ведомстве, порог эксплуатации Ту-160М2 пока определен на уровне трех десятков лет. Однако параметры модернизации у него, как и у другой основной машины российской дальней стратегической авиации — Ту-95, не имеют границ, считают специалисты.
К слову, такие же широкие модернизационные возможности имеет и упомянутый двигатель НК-32. Этот 7,5-метровый исполин выпускался на самарском предприятии с 1980-х голов. Нынешние параметры обновления затронут, в числе прочего, его электронные системы. Как считает замминистра промышленности и торговли России, в свое время возглавлявший Департамент авиационной промышленности ведомства, Андрей Богинский, «НК-32 — это двигатель, на базе которого можно развивать компетенции по созданию двигателя и большего размера, и большей тяги».
Недосягаем для ПРО
Новый Ту-160 в варианте М2 должен получить новые характеристики и в плане снижения заметности в радиолокационном поле. Конечно, полностью «спрятать» такую махину с экранов радаров невозможно, говорят военные летчики, однако радиолокационная заметность самолета в свое время удалось снизить за счет нанесения на носовую часть специальной краски на органической основе, графитовой радиопоглощающей пленки (на воздухозаборники и воздушные каналы). С этой же целью экранируются некоторые узлы двигателей, а на остекление кабины монтируются сетчатые противорадиолокационные фильтры.
Бывший командующий Дальней авиацией генерал Анатолий Жихарев в свое время отмечал, что на новом российском стратегическом бомбардировщике может быть внедрена технология «Стэлс». В частности, для обеспечения малозаметности предполагается задействовать новые материалы, благодаря которым снижается коэффициент эффективной отражающей поверхности. Кстати, бывший командующий подчеркивал, что технологии снижения заметности реализованы и на «строевом» самолете Ту-160.
В частности, в конструкции машины использованы композиционные материалы с учетом углов преломления и отражения лучей средств радиолокации. Правда, по словам Жихарева, многие концепции в этом направлении в свое время не удалось реализовать в связи с тем, что самолет проектировался в 1970-е годы, и отечественная промышленность не была готова к воплощению идей на практике.
Ту-160М2 должен получить и новые возможности по преодолению сил и средств ПВО противника. Главным образом это будет достигаться в сверхзвуковом высотном полете или на крейсерской скорости у земли. Сейчас вражеские РЛС обнаруживает и классифицирует бортовой комплекс обороны «Байкал», а тепловые цели определяет теплопеленгатор «Огонек» (он расположен в задней части фюзеляжа). Значительные возможности получит обновленный «Белый лебедь» и по преодолению средств противоракетной обороны.
Если, как сообщается, благодаря применению новых двигателей НК-32-02, самолет сможет достигать высот более 22 км, то это нивелирует возможности входящей в американскую систему ПРО зенитного ракетного комплекса Patriot. Дело в том, что даже новейшая модернизация этого ЗРК, носящая обозначение PAC-3, принятая на вооружение в 2001 году, обеспечивает поражение воздушных баллистических объектов на высоте максимум в 20 км.
Испытание небом
Работа в рамках воссоздания Ту-160 идет по плану, намеченные сроки сохраняются. Такова оценка ситуации со стороны заместителя министра обороны РФ Юрия Борисова. Правда, зимой этого года он упоминал об имеющихся «определенных претензиях» к промышленности. Например, не была должным образом отлажена кооперации, не все заказчики заключили контракты с головным исполнителем — ПАО «Туполев». Пришлось устраивать контроль в режиме реального времени: на предприятиях были установлены видеокамеры, а производственные вопросы решались в режиме видеоконференции.
Заслуженный военный летчик РФ, бывший начальник Федерального управления авиационно-космического поиска и спасания при Минобороны России генерал-майор запаса Владимир Попов отмечает, что модернизированная версия Ту-160М2 ожидаема для Воздушно-космических сил страны. «Это — настоящая машина будущего, — считает генерал. — Самолет имеет огромный потенциал, и он до сих пор не полностью востребован». В числе преимуществ обновленной машины Владимир Попов называет как раз ее закрытость от обнаружения радиоэлектронными средствами противника. В частности, отражать радиоэлектронный сигнал, посланный для обнаружения самолета, позволяет плоский фюзеляж. Он же дает и хорошую аэродинамику.
Опорой российского парка стратегических бомбардировщиков называет модернизированный Ту-160М2 популярный американский журнал The National Interest. Военный обозреватель издания Дэйв Маджумдар также подчеркивает: несмотря на схожесть с оригинальной моделью новый Blackjack (так Ту-160 кодифицируют в НАТО) внутри представляет собой совершенно новую машину. Западные журналисты обращают внимание и на обновленную линейку вооружения российских «стратегов». В их числе — уже испытанные в Сирии крылатые ракеты Х-101, а также Х-102, комплектуемые ядерным боезарядом. Обе ракеты разработаны с применением стелс-технологий и позволяют бомбардировщику, не входя в защищенное воздушное пространство противника, наносить удары издалека.
В то же время, нельзя не признать, что и нынешнее поколение «Белых лебедей» не собирается сдавать позиций. По информации главного штаба ВКС России, в текущем году экипажи дальней авиации практически ежемесячно выполняли полеты по плану воздушного патрулирования в различных регионах земного шара, включая акватории Тихого, Северного Ледовитого и Атлантического океанов. Летчики дальней авиации приняли участие во всех крупных учениях, внезапных проверках боеготовности военных округов, выполнили задачи пусков крылатых ракет и бомбометания, а также осуществили полеты в качестве контрольных целей для проверки системы ПВО.
Задачи по нанесению ракетно-бомбовых ударов по объектам инфраструктуры ИГИЛ (организация запрещена в РФ) в Сирии были выполнены безукоризненно. Как подчеркнул, побывавший на прошлой неделе на российской авиабазе Хмеймим главком ВКС генерал Виктор Бондарев, «работать авиационной технике здесь доводится в жесточайших условиях».
«Но люди выдержали, выдержала и техника. Не было ни единого случая, чтобы пилот вернулся на аэродром, не выполнив поставленную боевую задачу, хотя и личный состав, и техника нередко работают на пределе своих сил и возможностей, — заметил главком. — Хочу еще раз сказать: честь и хвала конструкторам, которые создали нашу боевую технику, инженерам и другим специалистам, которые любовно изготовили ее на заводах. Как и тем, кто, подчас рискуя собой, испытал и поставил ее в строй», — заявил Виктор Бондарев.
fishki.net
Ту-160 «Белый лебедь» стратегический ракетоносец-бомбардировщик
После запуска в производство американского B-1 для восстановления паритета с США в КБ Туполева был создан стратегический ракетоносец-бомбардировщик Ту-160. Оказавшись тяжелее американского аналога он в полтора раза превзошел B-1 в скорости и боевой нагрузки. На сверх звуке Ту-160 способен преодолевать океан, затем не входя в зону ПВО противника совершать пуски крылатых ракет. Только один такой ракетоносец с ядерными боеприпасами может полностью уничтожить крупный промышленный мегаполис или военную базу.
Ту-160 «Белый лебедь» видео ракетоносца-бомбардировщика
Эти самолеты, это средство сдерживания вероятного агрессора от нападения на нашу страну, то есть это оружие возмездия, потому что в угрожаемый момент он может подняться и барражировать, висеть над возможным противником предупреждать его, что если он что-то предпримет, то он пострадает. Уникальный ракетоносец Ту-160 стал самым мощным ударным авиационным комплексом и открыл для советской дальней авиации качественно новый этап ее развития.
В начале девяностых годов с распадом Советского Союза в российский вооруженных силах началась военная реформа. Часть бомбардировщиков дальней авиации оказалась в Казахстане и Украине. Ценой неимоверных усилий России удалось вернуть несколько самолетов, в тот же период на ее территории и у ее границ произошел ряд вооруженных конфликтов, для их локализации была привлечена дальняя авиация, в 93 и 94 годах её бомбардировщики выполняли боевые задачи по уничтожению банд формирований в Таджикистане, а позже и на Северном Кавказе. В ноябре 1997 года дальняя авиация была переформирована в 37 воздушную армию верховного главного командования.
В составе министерства обороны были явные противники дальней авиации, они имелись и в Государственной Думе и они вели очень сильную под коверную борьбу за то, чтобы не только произошло возврата стратегических кораблей в состав дальней авиации России, но они вообще подвергали сомнению целесообразно ли иметь в составе наших ВВС дальние ракетоносцы и бомбардировщики. Несмотря на трудности дальняя авиация смогла восстановить позиции утраченные в ходе военной реформы. В августе 2005 года на полигоне под Воркутой пуском новейшей высокоточной крылатой ракеты А-555 с борта стратегического ракетоносца Ту-160 пилотируемым верховным главнокомандующим Владимиром Путиным Россия еще раз подтвердила многие возможности своих военно воздушных сил.
5 июля 2006 года на казанском авиационного производственном объединении имени Горбунова состоялось торжественное принятие в состав ВВС России нового модернизированного Ту-160. Ракетоносец получил перспективную бортовую авионику и вооружение, от ныне используя космическую спутниковую связь Ту-160 сможет применять ни только высокоточные крылатые ракеты, но и бомбы. Стратегическая машина стала ракетоносцем бомбардировщиком, это событие открыло новый этап в развитии дальней авиации, в ближайшие годы модернизацию пройдут и другие самолеты. Для защиты более чем 60 тысяч километров воздушного пространства и нанесения гарантированного ответного удара нам необходима сильная стратегическая авиация.
Тактико-технические характеристики
| Экипаж, чел | 4 |
| Двигатель, тип х кол, название | ТРДФх4, НК-32 |
| Тяга: бесфорсажная / форсажная, кгс | 14 000 / 25 000 |
| Размах крыла, м / площадь крыла, м2 | 55,7/35,6 / 360,0/400,0 |
| Длина самолета / высота самолета, м | 54,1 / 13,1 |
| Масса: максимальная взлетная / пустого | 275 000 / 110 000 кг |
| Максимальная скорость на высоте / у земли | 2200 / 1030 км/ч |
| Практический потолок, м | 15 600 |
| Дальность полета, км | … |
| Полезной нагрузки, кг | 45 000 |
| Вооружение | 12 ракет Х-55СМ или 24 Х-15С; свободнопадающие бомбы (до 40000 кг) |
big-army.ru
Стратегический ракетоносец-бомбардировщик Ту-160 «Белый лебедь» — обзор, фото, характеристики, модификации
Стратегический ракетоносец-бомбардировщик Ту-160 «Белый лебедь» всегда был гордостью отечественной военной авиации. Величественная боевая машина по многим параметрам так и оказалась недостижимой для конкурентов, надолго обеспечив надежность воздушных границ государства.
Достойный ответ Западу
В самый разгар холодной войны, когда гонка вооружений достигла огромного размаха, обе сверхдержавы пытались обеспечить себе военное преимущество. СССР делал ставку на стратегические ракеты, а США начали разрабатывать концепцию развития стратегической авиации. Так из недр Пентагона вышел проект сверхзвукового стратегического бомбардировщика B-1″Лансер». Это побудило Советский союз сделать обзор лучшего опыта и представить достойный ответ.
В 70-е гг. под руководством ОКБ Туполева разрабатывается флагман советских ВВС ТУ-160 «Белый лебедь». Он является рекордсменом в военной авиации по взлетной массе и размеру, также ему нет равных в скорости и мощи. Всего крылатой машине принадлежит 44 подтвержденных достижения, которые пока никто не превзошел.
Первый полет прототипа воздушного судна, который управлялся под руководством летчика-испытателя Б.Веремея, прошел в декабре 1981 года в подмосковном Жуковском. В небе борт пробыл 27 минут и успешно возвратился на землю. В целом полет прошел в штатном режиме, самолет вел себя довольно предсказуемо, хотя пилоты сделали несколько рациональных предложений по улучшению электродистанционной системы управления. В дальнейшем испытания продолжились на земле и второй опытный образец под кодовым названием «изделие 70-02» доводили до ума на гидромеханическом стенде.
Тактико-технические характеристики самолета
Ту-160 оснащен четырьмя двухконтурными силовыми агрегатами НК-32, которые устанавливаются попарно в специальной гондоле под фюзеляжем. Несущая конструкция самолета имеет интегральную схему и включает в себя шесть основных частей, при этом статичная часть крыла образует общую конструкцию с фюзеляжем. Центральная часть машины неразъемная и состоит из двух грузовых отсеков, которые разделяет кессон-отсек и неподвижная часть крыла, а также фюзеляжа с кабиной экипажа, специальных гондол для двигателей и хвостовой части оснащенной килевой надстройкой. Кабина выполнена в виде общего гермоотсека, в котором расположены рабочие места летчиков, а также электронное оборудование.
Боевые возможности машины позволяют обеспечить надежную защиту воздушного пространства страны, а также наносить превентивные и ответные удары по сопернику. Ту-160 «Белый лебедь» может преодолеть океан и не заходя в зону, контролируемую ПВО противника, наносить по его территории удар с помощью крылатых ракет. Всего один стратегический ракетоносец-бомбардировщик несет реальную угрозу большому городу или крупной военной базе. Подобный эффект достигается за счет оснащения самолета современным ракетным комплексом и возможности преодолевать расстояние на скорости до 2000 км/ч.
ТУ-160 в деле защиты Родины
Серийное производство «Белого лебедя» было налажено на Казанском авиационном заводе, первый серийный экземпляр поднялся в воздух в октябре 1984 года. Выпуск стратегического бомбардировщика продолжится на протяжении 20 с лишним лет, несмотря на то, что фактически производство было остановлено в начале 90-хх гг.
Еще несколько самолетов собрали из готовых элементов, последний экземпляр увидел свет в 2008 году. Интересно, что почти все стратегические ракетоносцы-бомбардировщики имеют собственные имена, присвоенные в честь выдающихся спортсменов (Иван Ярыгин), военных (генерал Ермолов),(летчиков Б.Веремей) и даже былинных персонажей (И.Муромец). Всего было выпущено 35 самолетов, из которых 16 все еще состоят на вооружении в российских ВВС.
Испытания самолета продолжались даже после его запуска в серийное производство и окончились лишь в 1989 году. Тогда с борта ТУ-160 произвели пуск четырех малогабаритных дозвуковых крылатых ракет Х-55, которые наряду с гиперзвуковыми ракетами Х-15 стали основным вооружением боевой машины.
Усовершенствования и модификации ТУ-160
Со временем, после того как был проведен обзор и анализ опыта эксплуатации, стратегический бомбардировщик подвергся серии изменений, связанных с улучшением его тактико-технических характеристик. В частности, разработчики установили дополнительные створки, благодаря чему самолет стал более устойчив и понятен в управлении. Некоторые элементы стали выполняться из углепластика, что несколько уменьшило вес тяжелой машины. Были внесены изменения в электронику и гидросистему, некоторые части «Белого лебедя» были покрыты специальным радиопоглощающей краской.
Всего было создано 8 проектов модернизации бомбардировщика, ряд которых предусматривал возможность изменения функционального назначения лайнера. Предполагалось использовать воздушное судно в качестве носителя воздушно-космической системы «Бурлак» (Ту 160СК), боевого авиационно-ракетного комплекса (ТУ-160К), тяжелого истребителя сопровождения (ТУ-160П). Один из вариантов предполагал установку силового агрегата, работающего на жидком водороде. Весной 2015 года глава Минобороны РФ С.Шойгу приказал приступить к работе по модернизации действующих Ту-160 до уровня ТУ-160М, что позволит использовать на его борту неядерное оружие высокой точности.
