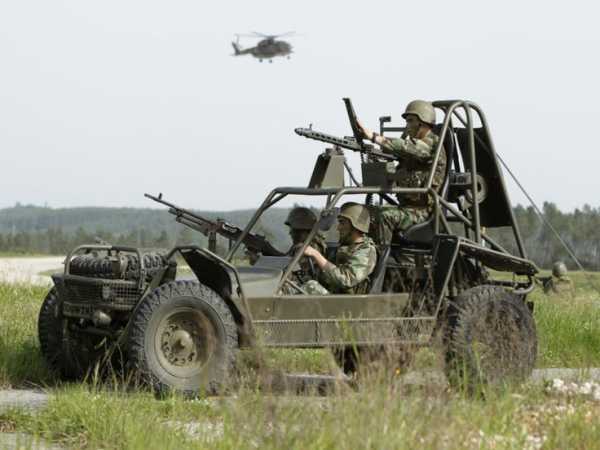

Боевые багги идут на смену броневикам в зонах конфликтов.
В мире военных автомобилей наблюдается все большее разделение между тяжелыми, хорошо защищенными боевыми бронированными машинами на колесном ходу и сверхлегкими, высокомобильными багги. Конфликты в Ираке и Афганистане показали, что повышение бронезащиты внедорожников неизбежно ведет к потере ими возможности выполнять целый ряд разведывательных задач. В этой ситуации на помощь броневикам приходят легкие ударные автомобили с высокой маневренностью, малой заметностью и относительно низкой стоимостью.
Военный багги американских военно воздушных войск. ALSV. Экипаж – 3 чел, двигатель 140 л.с. дизель. Масса 2, 35 т.
Используя шасси всем известного мерседесовского G класса позже построили ударные багги LIV, массой 2, 55 – 3, 3 т. Четыре домкрата, возимые на борту, позволяют разворачивать в полевых условиях боевой модуль с ракетным комплексом, разведывательное оборудование или цистерну для ГСМ, не говоря уже об установке автоматического гранатомёта или пулемёта.
монтируется различное вооружение: 7,62- или 12,7-миллиметровый пулемет, 40 миллиметровый гранатомет Мk 19, ПТУР ТОУ, а также 30-миллиметровая автоматическая пушка ASP-30. Экипаж может быть вооружен ПЗРК «Стингер». LSV применялась в зоне Персидского залива при проведении операции ВС США «Буря в пустыне».
Основное внимание при создании новых машин уделяется подвеске и двигателям, в частности ведутся работы над созданием амортизаторов с магнито-реологической жидкостью и дизель-электрических силовых установок. В настоящее время уже разработан прототип гибридного автомобиля Aggressor с интересными футуристическими формами.
Кроме стандартных схем, военные инженеры в США разрабатывают концепцию летающих легких ударных автомобилей. Так, американская компания Atair Aerospace представила на выставке Modern Day Marine Military Expo летающий автомобиль Chimera, предназначенный для заброски на параплане на территорию противника. Во время полета Chimera приводится в движение с помощью винта с кольцевым обтекателем.
Фирма Singapore Technologies Kinetics (ST Kinetics) разработала полноприводный специальный ударный автомобиль Spider с колесной формулой 4х4 (американский вариант Flyer Defense, ITV-1), на котором в качестве вооружения может устанавливаться автоматическая пушка, тяжелый пулемет или 120-миллиметровый миномет.
Его особенность заключается в том, что наряду с механической трансмиссией может быть использован электрический привод для бесшумного передвижения на поле боя или по пересеченной местности.
Существуют еще целый ряд боевых автомобилей, созданных по схеме багги, в частности иорданский Desert Iris, британские Super Supacat, Saiker и другие.
buggy-18.ru
Chenowth: пустынные багги армии США
Что общего у ралли и войны? С первого взгляда — ничего. Но со второго оказывается, что для ведения боевых действий в пустынях нужны очень специфические боевые машины, близкие по уровня подготовки к раллийным болидам. Вот тут-то и появляется на горизонте компания Chenowth — гоночная команда, получившая армейский контракт.
Основной спецификой Chenowth были и остаются гоночные багги. Раллийные машины её конструкции принимали участие в многочисленных «Ралли Дакар», всевозможных бахах и других разновидностях внедорожных гонок. Но в 1980-х компания выиграла армейский контракт на разработку быстрого военного багги, способного передвигаться по песчаным дюнам, неся при этом значительную массу оружия и боевой экипировки. В 1982 году на свет появился автомобиль Fast Attack Vehicle (FAV).
В первой партии было 120 FAV — но реально машины вплоть до начала 1990-х простаивали. Первой их крупной операцией стала война в Кувейте. Во время «Бури в пустыне» именно FAV стали первыми транспортными средствами, вошедшими в столицу Кувейта — и передвигались они вовсе не по дорогам. Машины оснащались 2-литровыми 200-сильными двигателями Volkswagen, весили 680 кг и могли проехать 320 км на одной заправке, максимальная скорость составляла 97 км/ч. В то же 1991-м машины получили другое название (по документам) — Desert Patrol Vehicle (DPV).

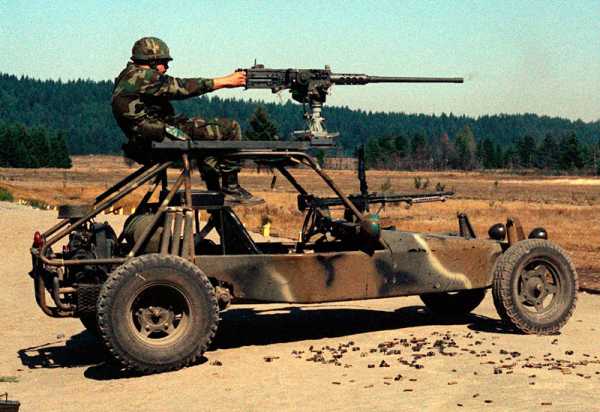

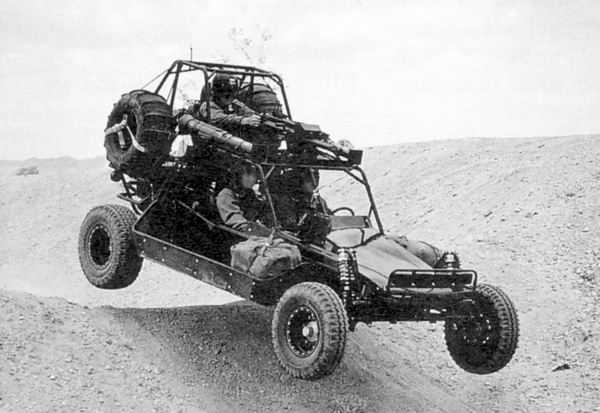

Desert Patrol Vehicle (DPV)
Боевое применение выявило ряд недостатков. Нужно было повышать мощность и грузоподъёмность автомобиля (они могли нести массу, примерно равную собственной). Поэтому Chenowth Racing Products, Inc. разработали второе поколение — Light Strike Vehicle (LSV). Эта машина весила 960 кг, разгонялась до 130 км/ч и могла нести значительно больше груза, в частности, она стандартно вооружалась 12,7-мм M2, 5−56-мм M249 SAW LMG, 7,62 M60 и двумя противотанковыми AT4. В общем, это был почти танк. LSV используется до сих пор и, помимо США, стоит на вооружении Греции, Кувейта, Мексики, Омана, Португалии, Испании и Бангладеш.
Наконец, в 1996 году появилось третье, заключительное поколение багги армии США — Advanced Light Strike Vehicle (ALSV). Это был ещё более тяжёлый монстр массой 1600 кг со 160-сильным двигателем, способным «затаскивать» машину в полном снаряжении на 75-градусные уклоны. Багги продумывали так, чтобы его мог транспортировать стандартный армейский вертолёт, скажем, CH-47 Chinook.
Несмотря на успешную «армейскую карьеру», компания Chenowth на сегодняшний день существует лишь на бумаге и не производит технику — ни военную, ни спортивную. Тем не менее, её багги регулярно используются армией США в различных войнах и антитеррористических операциях.
www.popmech.ru
В Чечне представили новую модель трехместного багги для военных
www.arms-expo.ru
Багги «Эскадрон» и его бронированная модификация
www.arms-expo.ru
Постройка багги своими руками (26 фото+видео)
Фотоотчет от «рукастых» ребят, которые своими руками смастерили багги!
Мой товарищ предложил сделать багги, настоящую по правильному smile.gif Чуть покумекав я согласился на его провокацию. Товарищ на 99,9% приобретал детальки на баггуху, а я помогал сваркой-идеями-инструментами помещением и главное компанией (одному не по тяге все это делать)
Значит вот выкорчеванный мотор с коробкой. Сердце так сказать…
Начало. Значит как обычно душа требовала рациональных решений, поэтому за основу была взята багги из советского журнала «Моделист конструктор», называлась она АБ-82, и имела большинство запчастей от самого доброго в мире приведения с моторчиком, ЗАЗ 968, т.е. Запорожца.
Какое то время мы находили инструменты, делали мега-уборку в гараже и искали донора. Инструменты (самые необходимые) найдены В гараже можно работать (убрались, свет сделали и прочее) Приобретен ЗАЗ 968, заднемоторное купе красного цвета.
Значит привидение мы погоняли по городу, ездит, живое. В гараже разделали его (фото разделки нет, видимо мы были сильно увлечены процессом)
Приехали в гараж, убрались, сделали свет, вроде как порядочные более-менее условия работы вышли… Купили на металлобазе обычные железные профиля, (профильная труба) И начали ваять сварочным аппаратом значит… Искусство
Искусство разросталось, сначало было сварено днище, тут чертежи были соблюдены на 90%.Рама сделана чуть бОльших размеров, нежели в чертежах.
Где то в процессе, появилась задняя подвеска. Это родные же запорожские рычаги с ступицами, а на родных «ушках», заранее заботливо отчекрыженных от кузова донора. Появилась возможность переехать ко мне в гараж, что мы и сделали. Потрудились дабы был свет, порядок и красота, ничего нахаляву не бывает.
Как было
Как стало
Обращайте внимание на хай-тек технологию покраски стен (думали посветлей сделать, типа красота и свет отражается) Технология такая, один хаотично красит в одном месте, второй в другом, краска неожиданно кончается (продавцы они такие продавцы… обещали что на весь гараж 10 слоев хватит ведра.. а реально…) и на этом мероприятие окончено))
Были сделаны передние рычаги и подвеска.
Трубы рычов — тяги от задней подвески ВАЗ классики. С Сайлентблоками.
Ушки на раме для сайлентов самодельные из металла 2мм.
Крепления шаровой снизу — кусок вазовского рычага переднего.
Шаровая ваз конечно.
Сверху релевой наконечник ваз вместо шаровой.
Втулка для регулировки развала вварена в верхний рычаг (делалась втулка у токаря)
Так же у токаря делалась и проставка под верхнюю шаровую-наконечник (у них конуса разные)
Изначально поставили аммортизаторы ИЖП 4 но это слишком слабый вариант.
Позже сменили.
Резина пока что какая есть, что бы катать.
Подвеска надо сказать была сварена не от балды. Кинематика рычагов вымеряна таким способом, что бы пятно контакта покрышки с дорогой всегда было максимальным. Проверка хода подвески. Это уже очень интересный момент когда конструкция уже хоть как то можно катать! Радости как у 7 летних детей.
Пламенное сердце, двигатель т.е. Примеряем. Крепления мотора и коробки передач остались заводскими, с небольшой модификацией.
Общая фотка с подвеской и самодельным ковшом из металло 0.8 по чертежам из нашего замечательно интернета (что бы мы без него делали?!)
Снова эротические фантазии на темы с крышей… Дизайн и инжиринг ( от слова инженер или инжир?))
Прошло время. Выбрали как будет красиво.
Космическая гравицапа. Снимок промежуточный бессодержательный прикольный.
Кстати вот крепления мотора поближе. Если что)
Начали делать педали, крепления бачков, цилиндров. Увы качественных фото процесса не осталось, или исписанные или в промежукте как тут. Но главное газ есть)) Также закреплена навскидку рулевая рейка. Этот момент долго регулируется, что бы шарики в рулевой рейке, были в определенном месте относительно линий крепления подвески. Короче говоря что бы ты рулил машиной, а не она рулила тобой по кочкам. Рулевая рейка ОКА (1111) Карданчики рулевые ВАЗ 2107, очень удобная, и для безопасности + Рулевые наконечники ВАЗ классика.
Первые спуски с горки, руль на палке с изолентой, сидений нет, тормозов нет, ничего нет… Не делайте так, это опасно для все вообще)))) Радости океан конечно. Передние колеса нормальные, ваз, задние заз (вазовское то временный муляж для фотки, реально на заз ступицу только заз колеса)
Днище. Ибо нефик без него кататься, опасно. Лист металла, 0.8 по-моему. Изначально креплилось на саморезы с буром, но как показала практика — для этих целей они не годятся, выпадают от вибирации, и часто срезаются землей при прыжках и прочем. А потом еще загадка кто их соберет колесами… Позже днище было приварено точками. Кстати со старта проект варился электродами. И с переездом в новое жилье машинка создавались только полуавтоматом CO2 и проволка 0.8мм Удобнее, быстрее, легче, масса плюсов у этого вида сварки.
После первых испытаний надежды на компактные легкие аммортизаторы растворились. Поставили по два таких на сторону, стало лучше, ездили на них какое то время, но не то. Кстати краем глаза можете заметить что есть тросик газа, бачки сцепления, тормозов, трубки тормозов и закреплена качественно рулевая рейка. Такого рода моменты требуют много думалки и творчества, поэтому про фото забыли походу. На полу багги — линолеум)) Типа окультурили временно.
Где то походу делов прикрутили к заз мотору ваз генератор. Заз генератор слабоват честно скажу. Кстати лепили интересно. Приварили, крепления поехали за ремнем, взяли — померяли — не подходит чуть чуть. Обменяли приехали — не подхходит чуть чуть Обменяли — приехали — не подходить чуть чуть. Отрезали крепление, переварили, ремень подошел)))) Зарядка отличная.
Комфорт)) Ковер))) Но надо признать уже есть руль и валяющаяся неподключенная (никогда уже) приборка от ЗАЗа)
Кстати задняя подвеска выглядит так. Стойка-аммо от различный вазов, наборная солняка. Ремень ограничивает ход подвески, дабы не повыдергивать полуоси с коробки и шток аммортизатора Ушки крепления все те же самодельные из металла толщиной 2мм. Полуось удлиненная полой трубой (нельзя так делать, результаты позже)
Зародыш топливного бака, канистра 5 литров, год выпуска 1956! Отлично сохранилась! Позже возымеет горловину, модную крышку, трубки, датчик уровня топлива (поплавок)
Бензин, масло, тормозуха, бутерброды, все дела. Первый выезд на кроссовый трек! Дополню что установлен карбюратор ВАЗ через переходник, «порезанный» корпус фильтра воздушного на карбюратор, типа тюнинг с закосом на облегченный впуск, найден шлем, появился стоп-габарит, пробные фары и тумблеры корабельные. Зажигание, старт, фары.
Источник: nik-labs.ucoz.ru
fishki.net
Фото багги (38 фото) ⭐ Забавник
Багги — легковой автомобиль небольшого размера. На нём можно передвигаться как по асфальту, так и по грунтовой дороге.

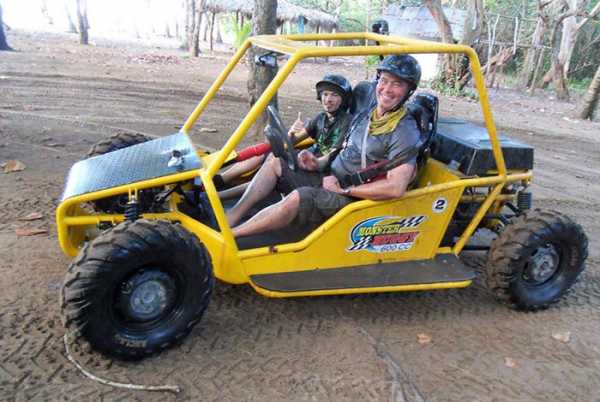

Жёлтый багги

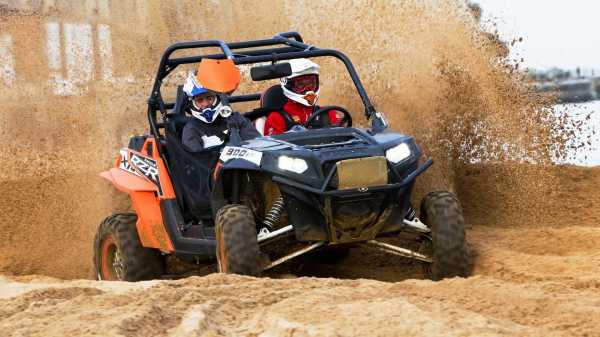

Езда на багги
Высокий багги
Багги на грунте
Багги на асфальте
Сборка багги

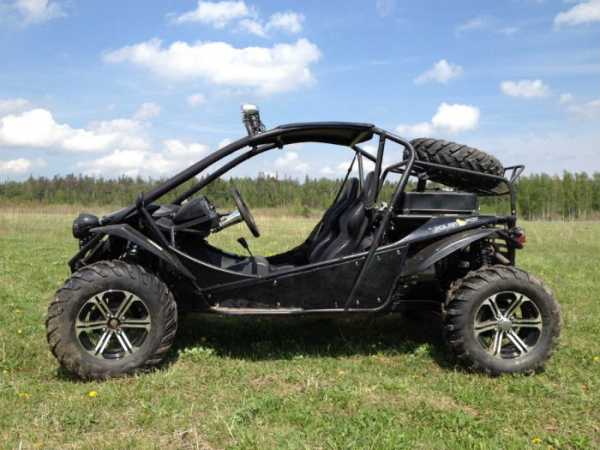

Чёрный багги
Четырёхместный багги
Багги у дома
zabavnik.club
размеры, 39 фото изготовления багги
Самодельный багги из ВАЗ 2108 своими руками: фото пошагового изготовления багги, размеры рамы, а также видео автора самоделки.
Двигатель и комплектующие от ВАЗ – 2108 практически идеально подходят для постройки самодельных средств передвижения, вездеходов в том числе и багги. При сборке самоделки без доработок конечно не обойтись, но это не остановило автора, далее смотрим фото изготовления багги из ВАЗа своими руками.

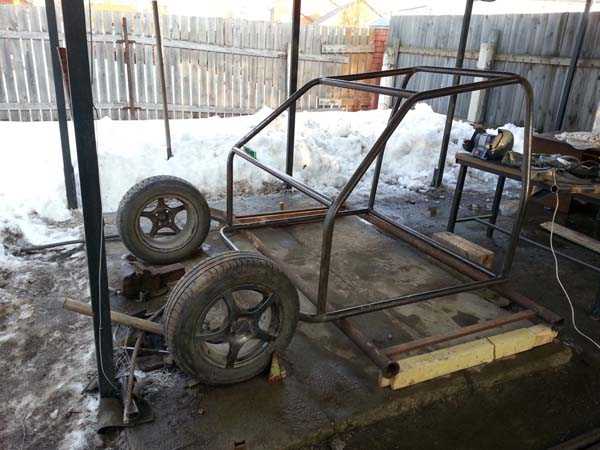

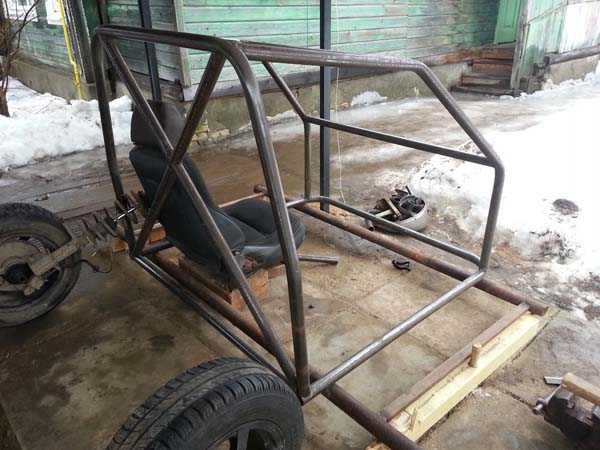

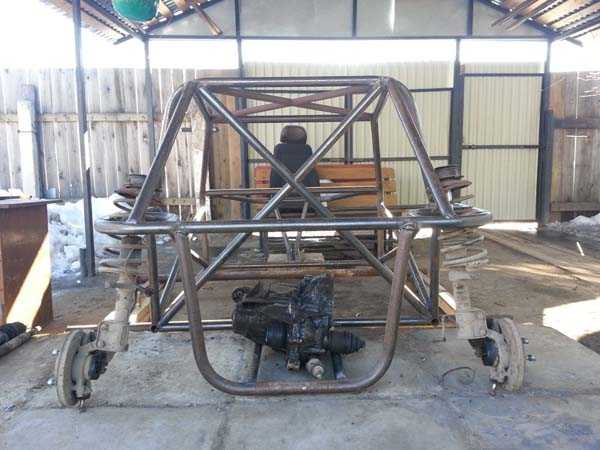

Как и полагается автор начал сборку с рамы будущего багги.

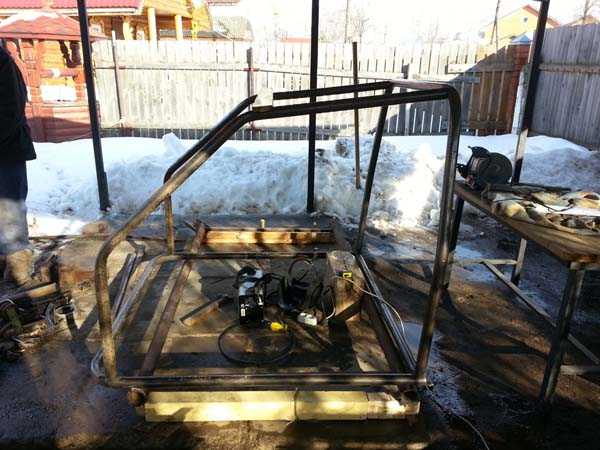

Рама сварена из труб диаметром 40 мм, для изготовления некоторых элементов рамы понадобился трубогиб.

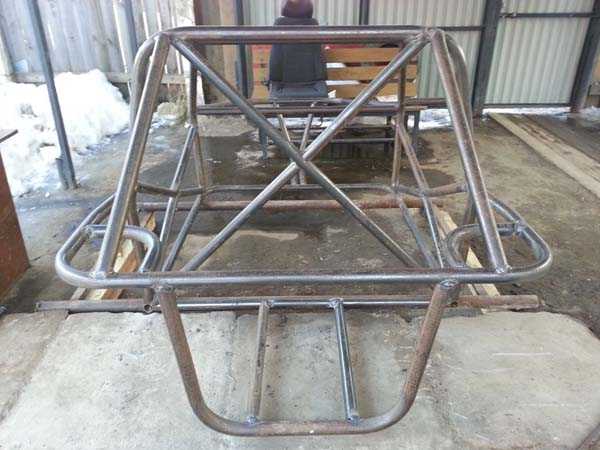

Как и полагается для багги, рама усилена поперечными усилителями из труб, что значительно повышает устойчивость рамы к скручиванию и деформации.

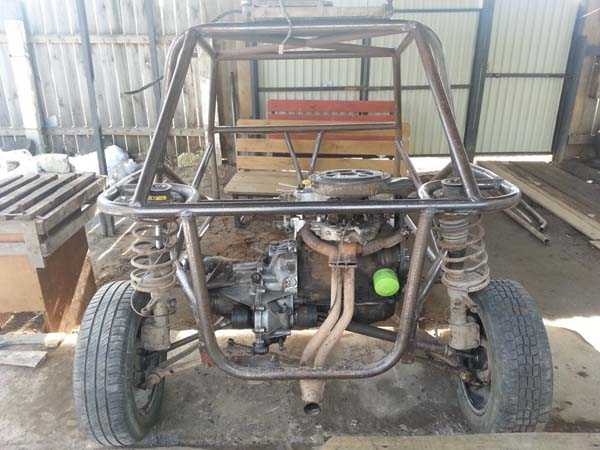

Рама для багги готова, следующий этап примерка и установка двигателя от ВАЗ 2108 на раму багги.

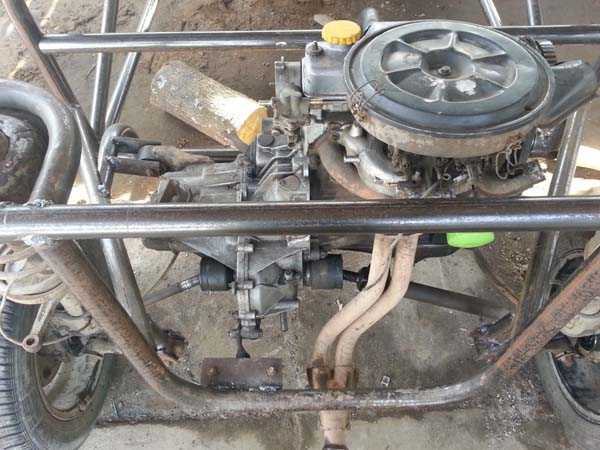

Двигатель расположен поперечно.

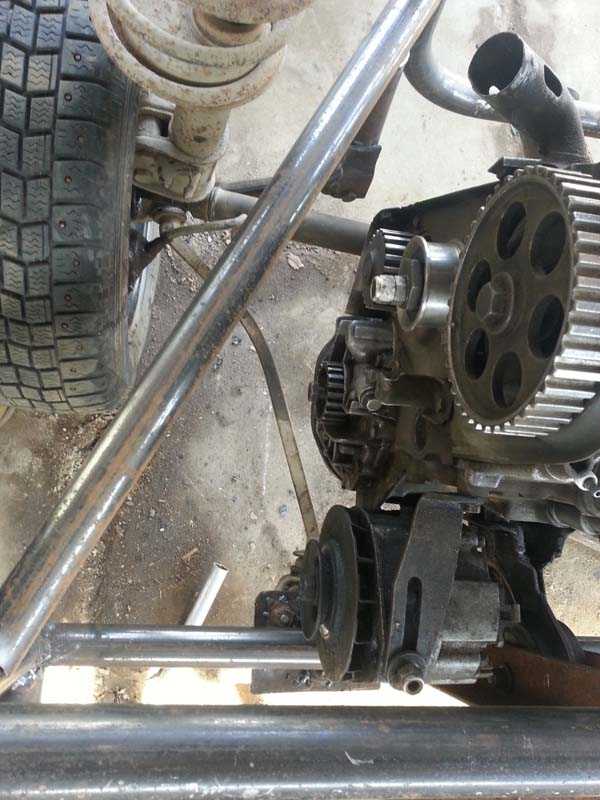

На фото показаны элементы крепления двигателя к раме.

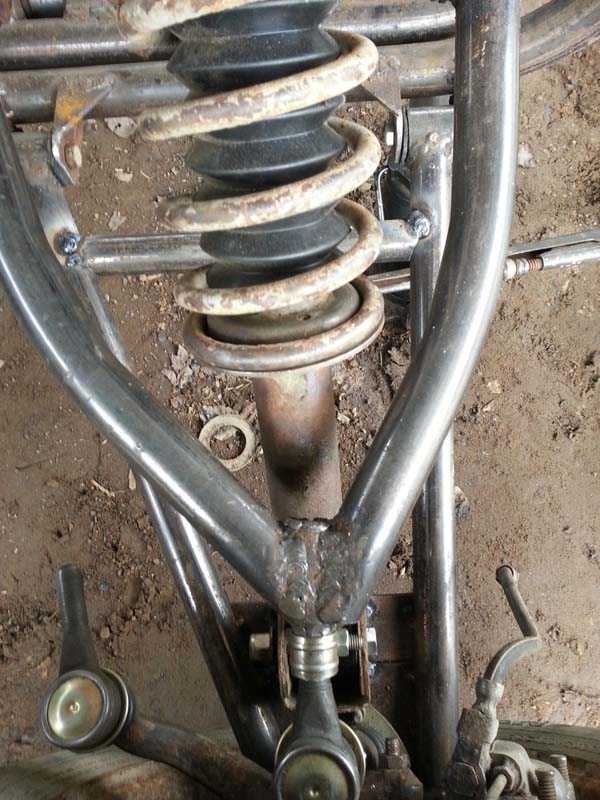

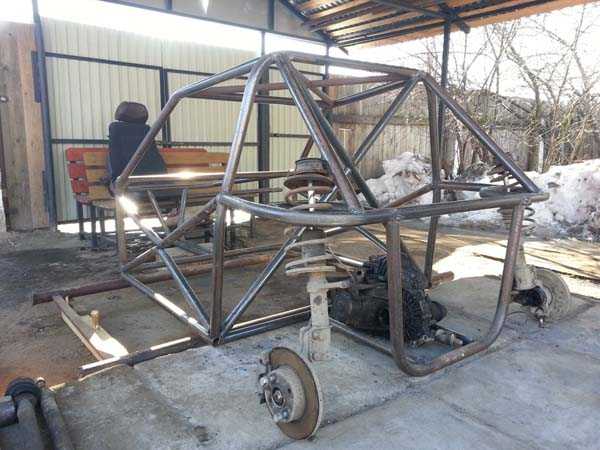

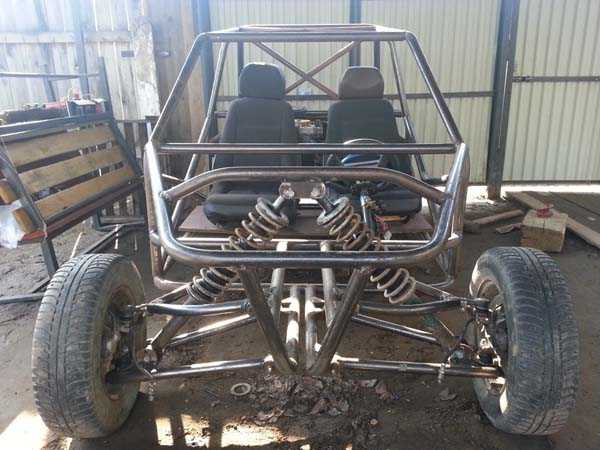

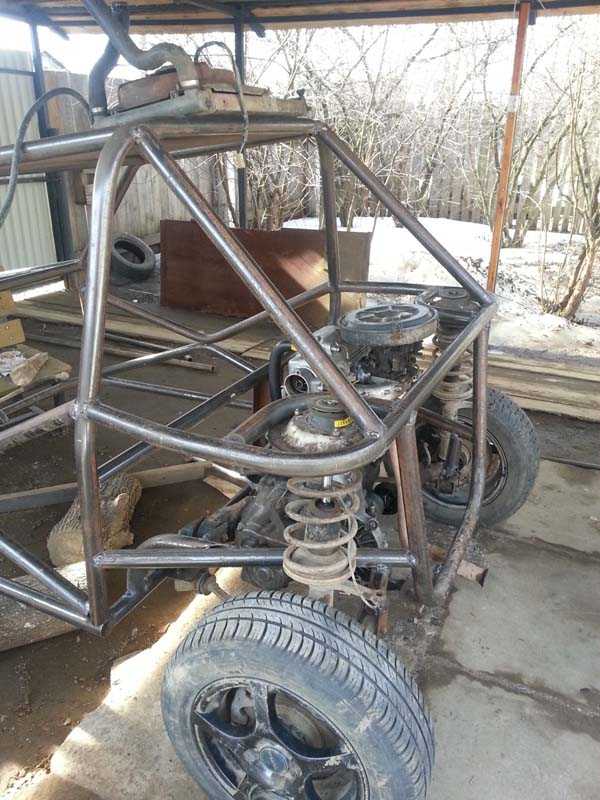

Установка независимой подвески на авто, задняя подвеска макферсон.

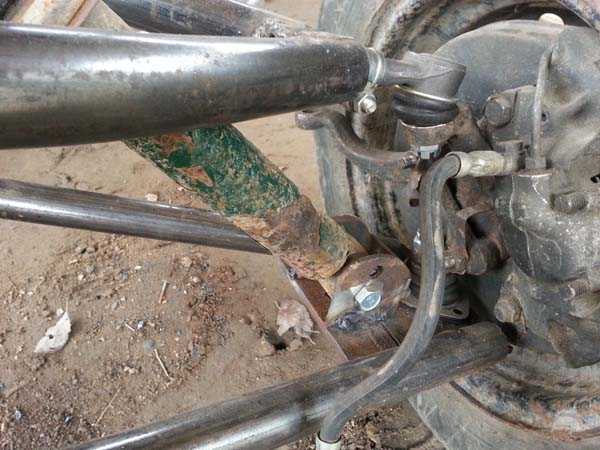

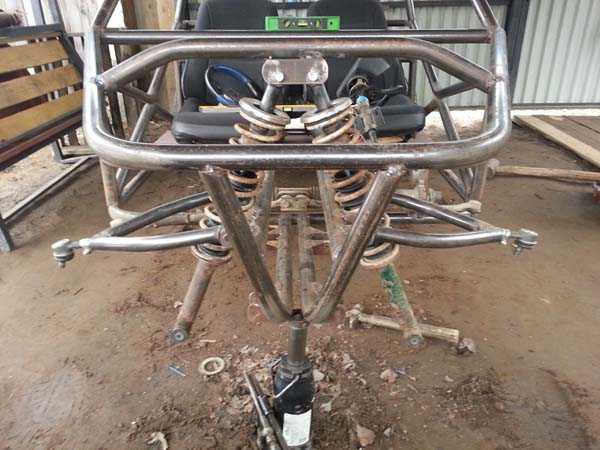

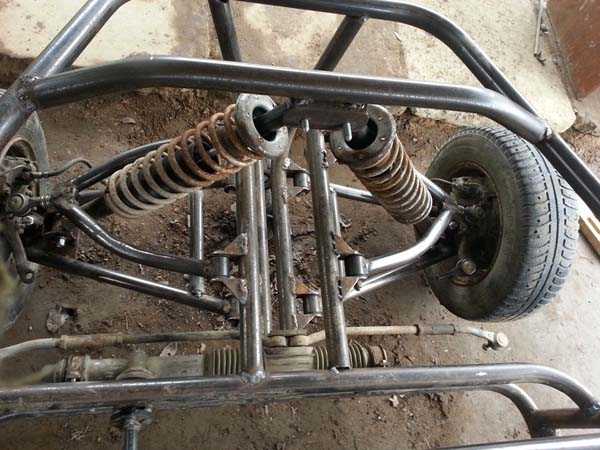

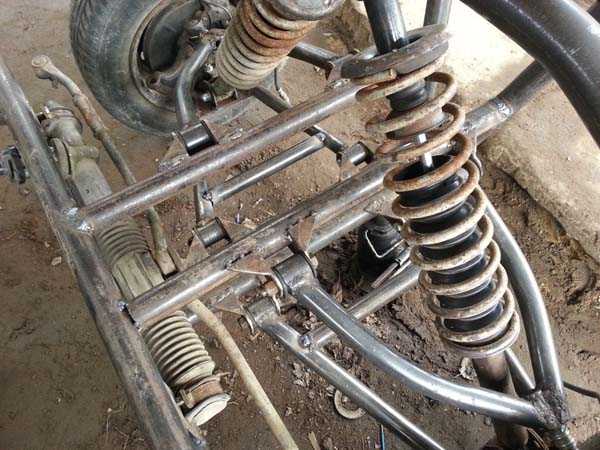

Доработка передней подвески.
Испытания багги прошёл успешно.

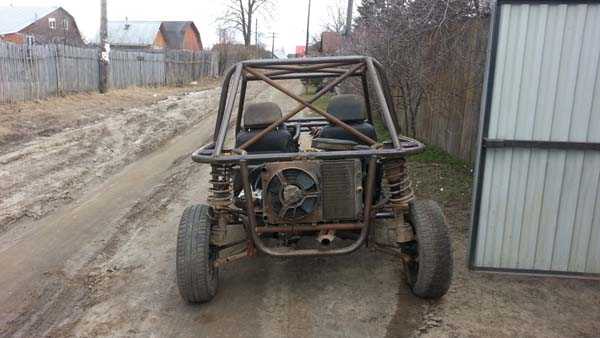

Радиатор системы охлаждения двигателя установлен в задней части авто.
Установлены фары дальнего света.

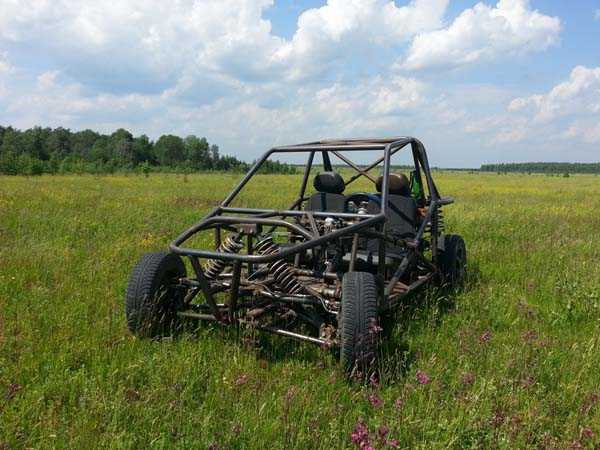

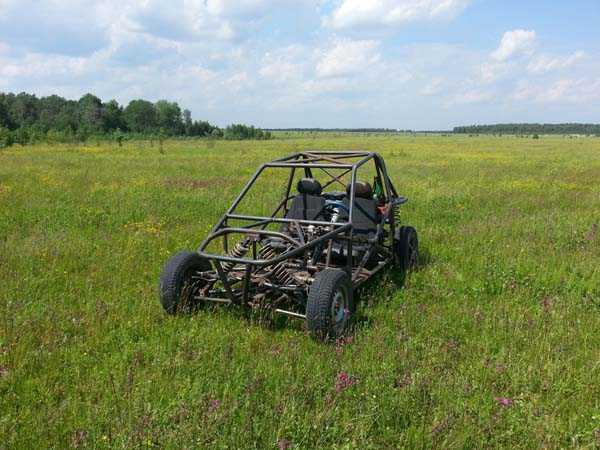

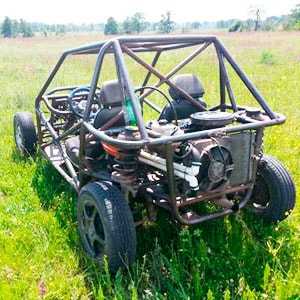

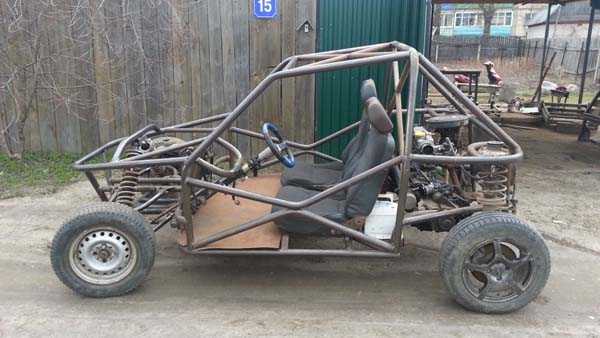

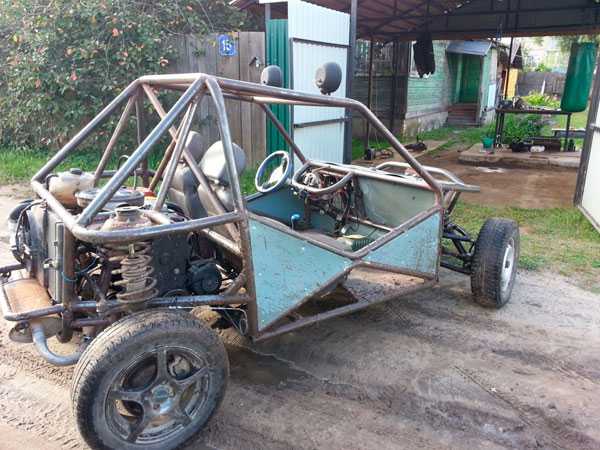

В итоге у автора получился вот такой багги.
- Колея автомобиля — 135 см.
- Высота багги 142 см.
- Длина 280 см.
- Клиренс – 25 см.
Более подробно о размерах багги автор рассказывает в этом видео.
Рекомендую посмотреть интересное видео испытаний багги из ВАЗ от автора самоделки, также вы можете подписаться на канал автора и следить за усовершенствованиями этой самоделки.
