НЛО против ПВО » Военное обозрение

Над Москвой НЛО летало,
Серебристого металла.

Гилберт Уэллс был прав. Пришельцы. Война миров. Они действительно существуют. Неопознанные! Летающие! Объекты! Феномен, призрак, странная аномалия, чей внешний облик противоречит всем нашим представлениям об авиационной технике.
- Объект исчез с экранов радаров!
- Поднимите перехватчики, нужно обследовать воздушное пространство.
- Я полста второй. РЛС «МиГа» не видит цель. Теплопеленгатор бесполезен!

Согласно заявлениям экспертов аналитического центра RAND, звено из трех стелс-бомбардировщиков B-2 способно остановить наступление советской танковой дивизии, безнаказанно уничтожив за один вылет до 350 единиц бронетанковой техники!

«Параболическая антенна радара Н-019 различает B-2 даже на фоне земли» - скандальное откровение Ларри Нильсена стало предметом горячих споров в среде авиаторов. Нильсен – не простой экспет-аналитик. Это высококлассный специалист, летчик-испытатель ВВС США, которому довелось принять участие в испытании МиГ-29. Самолет попал в руки американцев сразу после объединения Германии и преподнес Пентагону немало сюрпризов – знакомство с новым советским истребителем едва не поставило крест на судьбе «невидимок».

Самый дорогой самолет в истории авиации, фантастическая «летающая тарелка», способная преодолеть любую систему ПВО и нанести смертельный удар в самое сердце противника. Встречайте сегодняшнего героя - стратегический стелс-бомбардировщик B-2 «Спирит»! Горячее дыхание Холодной войны. Самолет-призрак, рожденный воспаленным воображением мистификаторов СОИ. Супер-герой, оставшийся без супер-врага.

Вокруг B-2 вращается такое количество таинственных мифов, легенд и откровенных заблуждений, что нет никакой возможности определить, чем же является этот самолет на самом деле. Грозный крылатый корабль или бесполезный «вундервафель»? Но все тайное рано или поздно становится явным – за 15 лет эксплуатации стелс-бомбардировщиков B-2 в открытую печать просочилось достаточно информации, чтобы сделать определенные выводы об этих самолетах.

B-2 выглядит скверно

Замечено верно – внешний облик стелс-бомбардировщика будто заимствован из научной фантастики. Если смотреть с Земли – «Спирит» похож на мчащийся лоскут черного покрывала. Летающий скат. Фантастический межзведный корабль. В профиль – истинная «летающая тарелка», плоская, скользкая, будто бы расплющенная ударом кувалды – без привычного фюзеляжа и хвостового оперения. Впечатляет.

Странный облик самолета – всего лишь аэродинамическая схема «летающее крыло», известная задолго до появления американских «Стелсов». Схема имеет свои особенности, достоинства и недостатки. Отсутствие хвостового оперения ничуть не мешает «летающему крылу» закладывать виражи и крутить пируэты: вопреки распространенному заблуждению, самолеты меняют курс совсем не с помощью вертикального руля направления на киле – он выполняет лишь вспомогательную роль. Главная задача киля - стабилизация полета.

Поворот всегда выполняется креном летательного аппарата – при этом, на «нижнем» крыле подъемная сила уменьшается, на «верхнем» возрастает, в результате «верхнее» крыло «разворачивает» самолет в нужном направлении. «Нагрузка на крыло» - один из важнейших параметров в авиации - чем меньше кг приходится на квадратный метр поверхности, тем проще крылу «разворачивать» самолет; соответственно, улучшается маневренность.

«Летающее крыло» здорово крутит пируэты, но совершенно не держится на курсе – дает о себе знать отсутствие вертикального киля. Управление B-2 было бы невозможно без использования автоматики и электродистанционной системы управления: многочисленные датчики непрерывно следят за положением самолета в пространстве и ежесекундно выдают корректирующие импульсы на элементы механизации крыла.
Справедливо заметить, что немногие из современных самолетов могут управляться «вручную» – тот же статически неустойчивый Су-27 тоже нереально пилотировать без помощи автоматики.

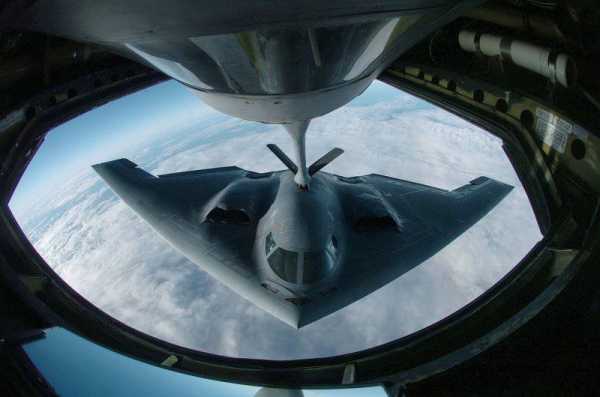

Дозаправка в воздухе требует филигранного управления летательным аппаратом


Похожий самолет существовал еще 70 лет назад – речь идет о проекте немецкого истребителя-бомбардировщика «Хортен» Ho.229 (запущен в серийное производство весной 1945 года). Авиаконструкторы братья Хортен выбрали данную схему, исходя из своих личных предпочтений – гладкий, обтекаемый «самолет-крыло» полностью соответствовал их представлениям о скоростном реактивном бомбардировщике. Неожиданно выяснилось, что Ho.229 обладает другим, не менее важным качеством – пониженной заметностью для вражеских радаров.
Не исключено, что специалисты корпорации «Нортроп» вдохновлялись трудами своих немецких коллег. Впрочем, в технологическом плане, B-2 и Ho.229 отличаются так же, как слон от птеродактиля.

B-2 бесполезен?

Пентагон потратил 2 миллиарда долларов на самолет, который не способен применять крылатые ракеты. Невероятно! Как же это могло произойти?

Американские капиталисты – люди прагматичные. Они рассмотрят на свету каждый цент, прежде чем инвестировать его в какой-либо проект. Стратегический стелс-бомбардировщик находился на особом контроле Конгресса, и, поначалу, казался вполне оправданным решением с фантастическими перспективами. Ситуация отражена на следующей иллюстрации:

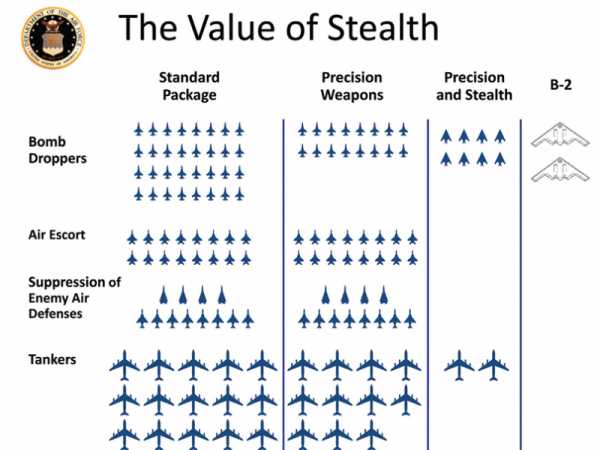

Согласно расчетам американских военных, для преодоления системы ПВО советского образца и нанесения удара по объектам в глубине территории противника, истребителям-бомбардировщикам F-16 (расчетное количество машин ударной группы – 32 единицы, при использовании высокоточного оружия – 16 единиц) потребуется:

- эскорт из 16 истребителей F-15 «Игл»;

- группа постановщиков помех из 4 самолетов РЭБ EF-111 «Рэйвен»;

- группа подавления ПВО из 8 самолетов F-4G, т.н. «Дикие Ласки»;

- и армада заправщиков для обеспечения топливом всей этой честной компании – 15 толстобрюхих KC-135 «Стратотанкер».

Эквивалентный удар могут нанести 8 самолетов-невидимок F-117 «Найтхоук» при поддержке двух воздушных заправщиков. Но особенно впечатляюще выглядит применение B-2 – для выполнения аналогичного задания достаточно всего двух самолетов, при этом «Спирит», благодаря своей стратегической дальности полета, не нуждается в воздушных танкерах!

Задание, для выполнения которого требуются 50-60 обычных самолетов (ударные, истребители прикрытия, комплексы РЭБ) могут выполнить всего две стелс-машины! Экономия очевидна.

Фокус в том, что американские конгрессмены и военные стали жертвой обмана (случайного или намеренного – в данном случае не важно). Перед людьми, не слишком сведущими в радиотехнике и дифракции электромагнитных волн, регулярно читались лекции о создании «малозаметного самолета» - светила американской науки наперебой обещали реализацию подобного проекта на практике. Практически необнаружимый и неуязвимый самолет, которому не требуется эскорт и обеспечивающие средства.

Результат усилий специалистов «Нортроп» оказался более чем сомнительным: эффективная площадь рассеяния B-2 оценивается в интервале от 0,0014 до 0,1 кв. метра (для сравнения ЭПР истребителей семейства Су-27 находится в пределах 3-4 кв. метров). Казалось бы, B-2 «Спирит» демонстрирует радикальное снижение ЭПР, по сравнению с обычными машинами.

Плоские формы, отсутствие вертикального киля, широкое внедрение радиопоглощающих материалов, «зигзагообразные» стыки деталей. Огромный самолет выглядит на радаре, как крошечная птица!

Однако, не все так просто: малое ЭПР стелс-бомбардировщика не является гарантией безопасности B-2. Снижение ЭПР обеспечивает некоторую защиту от устаревших средств обнаружения и систем ПВО, но современные радары видят такой объект (ЭПР = 0,1 кв. м) на удалении десятков километров. Имеются проблемы с инфракрасным диапазоном – несмотря на все ухищрение инженеров (расположение двигателей на верхней поверхности крыла, особая форма сопел, формирующая «плоскую» струю для скорейшего охлаждения продуктов горения) – несмотря на все усилия, полностью скрыть раскаленный реактивный выхлоп оказалось невозможно.

По свидетельству очевидцев (самолет пару раз рассматривали в тепловизоры на международных авиасалонах), с некоторых ракурсов «Спирит» заметно светится в ИК-диапазоне. Наконец, пилот вражеского истребителя может визуально обнаружить «Спирит» – в этом случае беспомощный бомбардировщик обречен.

Риск быть обнаруженным (следовательно, - быть уничтоженным) остается по-прежнему велик. Никто в здравом уме и доброй памяти не отправит B-2 «Спирит» в одиночку в зону действия ЗРК С-300 или истребительной авиации противника. На практике, прорыв серьезной ПВО осуществляют с применением десятков специализированных самолетов F-16CJ, EA-18 «Гроулер», EC-130 «Компасс Колл» и т.д. Вражескую ПВО «давят» массированными залпами противорадарных ракет, КРМБ «Томагавк», шквалами радиоэлектронных помех, «Хэллфайрами» с беспилотных аппаратов. В этом случае «невидимка» B-2 не имеет явных преимуществ перед обычными самолетами, в то же время, его применение неэффективно и разорительно.

Там же, где сопротивление ВВС и ПВО противника сведено к минимуму (Афганистан, Ливия), – тоже прекрасно справляются обычные F-16. Супер-герою слишком скучно в таких условиях.

Кто Вы, стелc-бомбардировщик B-2?

ВВС США получили обычный бомбовоз по завышенной цене. Спору нет, это серьезный самолет для «установления демократии» по всему миру, способный принять на борт 80 бомб калибра 227 кг и совершить боевой вылет с авиабазы Уайтмен (штат Миссури) в Афганистан и обратно, продолжительностью 50 часов (с дозаправками в воздухе).

Если не принимать во внимание его спорную «малозаметность» и невероятную стоимость, B-2 не уступает своему легендарному предшественнику B-52 «Стратофортресс» (согласно планам 80-х годов, к началу нового века 132 «Спирита» должны были полностью заменить флот «Стратосферных крепостей»). Каждый из бомбардировщиков имеет свои сильные стороны, в то же время, «невидимка» не показывает явных преимуществ перед ветераном.
Старый «Стратофортресс» (модификация B-52H) имеет почти вдвое большую дальность полета, при этом несет на 20% большую бомбовую нагрузку.

B-2, в свою очередь, демонстрирует потрясающий комплекс средств обнаружения: 21-режимную РЛС AN/APQ-181, способную сканировать полосу подстилающего рельефа шириной 240 км и работать в режиме картографирования местности, к 2010 сменил еще более впечатляющий радар LRIP с активной ФАР. В распоряжении пилотов B-2 имеется самая современная авионика: обзорная ИК-система FLIR, средства радиотехнической разведки, радиовысотомер HANIUAL с малой вероятностью перехвата сигнала, инерциальная навигационная система, канал обмена информацией с разведывательными спутниками, аппаратура связи VILSTAR, комплекс радиоэлектронной борьбы ZSR-62, аппаратура целеуказания, предназначенная для применения управляемых боеприпасов JDAM, навигационная система TACAN, приемник радиотехнической посадочной системы VIR-130 и система пассивных датчиков, сигнализирующих об изменении обстановки за бортом.

Другой вопрос – зачем B-2 «Спирит» понадобился супер-радар с АФАР – ведь это противоречит всей концепции применения «малозаметного самолета». Всего один импульс – и вражеские системы РТ-разведки засекли местоположение самолета. К примеру, знаменитый коллега «Спирита» - F-117, вообще не имел бортовой РЛС. Только пассивные средства сбора информации.

Наконец, ветеран B-52 может быть оснащен подвесным прицельно-навигационным контейнером (например, LITENING) – в этом случае, возможности старого бомбовоза соответствуют любому современному самолету.

У «невидимки» есть еще одно парадоксальное, на первый взгляд, преимущество – он меньше зависим от погодных условий! В отличие от громоздкого B-52 с длиннющими и хрупкими плоскостями крыла, B-2 может совершить безопасную посадку при боковом ветре, дующем со скоростью 40 м/с.

B-2 «Спирит» предельно автоматизирован. Экипаж крупного стратегического бомбардировщика состоит всего из двух пилотов! (для управления B-52 требуется 5 человек, экипаж B-1B состоит из 4 человек).

Увы, это слабое оправдание для «Спирита». Эксплуатационные расходы стелс-бомбардировщика гораздо выше, чем у любой из перечисленных машин. Базирование B-2 возможно лишь в специальном ангаре с искусственно поддерживаемым микроклиматом – в противном случае, ультрафиолетовое излучение повредит радиопоглощающее покрытие самолета. На Земле не так много авиабаз, где возможно длительное размещение B-2 – по официальным данным, соответствующая инфраструктура имеется лишь на авиабазах Уайтмен (территория США), Андерсон (остров Гуам, Тихий океан) и Диего-Гарсия (архипелаг Чагос, 500 миль южнее Сейшельских островов, Индийский океан).

Конечно, забавно наблюдать, как американцы заботятся о своих дорогих «игрушках», однако, трепетное отношение к авиатехнике – весьма полезная традиция, главное не впадать в крайности. Наконец, спецангар защищает «стелс» не только от солнечного света, но и от террористических атак и прочих форс-мажорных ситуаций. Сообщается, что в случае возникновения очага пожара, система пожаротушения способна за 20 секунд залить самолет пламегасящей пеной.

Боеприпасы. Самый интригующий момент. Максимальная боевая нагрузка стелс-бомбардировщика достигает 23 тонн (после модернизации ожидается увеличение до 27 тонн). Однако, бомбы нельзя «залить» в бомбоотсек, как бетон. На практике реальная боевая нагрузка B-2 находится в пределах 18 тонн. Что это значит?

- 80 свободнопадающих 500-фунтовых бомб Mk.82

- или 16 атомных бомб B-61

- или 36 кассетных боеприпасов линейки CBU

- или 12 бомб большого калибра JDAM (эрзац-комплект GPS, превращающий обычный боеприпас в высокоточное оружие)

- или 8 управляемых бомб с лазерным наведением GBU-27 Paveway III (расчетная масса 907 кг).

Честно, не имею никаких предположений, как появился миф, что B-2 не способен применять крылатые ракеты воздушного базирования. Ведь от носителя, в этом случае требуется не слишком много – лишь подвесить боеприпас в бомбовом отсеке и доставить его в точку сброса.

Например, состав вооружения B-2 может выглядеть следующим образом: 8 тактических крылатых ракет AGM-137 TSSAM с пониженной радиолокационной заметностью или 8 крылатых ракет AGM-158 JASSM или 8 планирующих бомб AGM-154 JSOW.

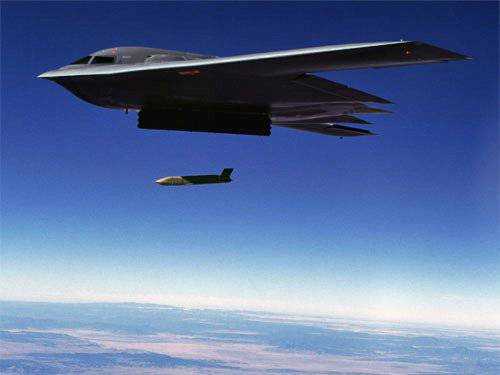

Запуск крылатой ракеты AGM-158 JASSM


Тем не менее, первоначальные планы по оснащению «Спирита» супер-ракетой AGM-129 с термоядерной боевой частью остались неосуществленными – после развала СССР, единственным носителем этого боеприпаса остается B-52 (ракеты подвешиваются на подкрыльевой пилон).

Что касается сравнения B-2 с его ровесником – сверхзвуковым стратегическим бомбардировщиком B-1B «Лансер», здесь нет никаких сомнений: «Лансер» выглядит более предпочтительно. B-1B имеет почти в 2 раза большую боевую нагрузку (30+ тонн во внутренних бомбоотсеках, без учета внешней подвески вооружения), способен развивать сверхзвуковую скорость, имеет возможность подвески дополнительного прицельного оборудования (контейнеры SNIPER XR для высотного бомбометания). В конструкции «Лансера» также широко применены технологии снижения заметности, при этом B-1B стоит в 5 раз меньше!

Боевая карьера B-2

Первое боевое применение B-2 состоялось в 1999 году – «стелс-бомбардировщики» сбросили на Югославию около 600 высокоточных бомб JDAM. Беспосадочные перелеты осуществлялись с территории США.
В ходе Вторжения в Ирак (2003 год) B-2 «Спирит» работали с передовой авиабазы Диего-Гарсия в Индийском океане, часть самолетов по-прежнему отрабатывала сверхдальние боевые вылеты с территории США. Официальная статистика – 49 боевых вылетов, 300 тонн сброшенных боеприпасов.
В 2011 году три машины приняли участие в налетах на Ливию, атаковав 45 наземных целей.

Что ж, боевой опыт B-2 весьма немал, и это притом, «Спириты» строились крошечной серией всего из 21 единицы.

Также, согласно официальным данным, за время эксплуатации была потеряна одна машина этого типа – 23 февраля 2008 года самолет с личным именем «Дух Канзаса» разбился сразу после взлета с авиабазы на острове Гуам. Обоим членам экипажа удалось катапультироваться.

Итоги

История бомбардировщика B-2 это история о том, как не нужно делать самолеты. Несмотря на некоторую пропагандистскую роль, отработку новых технологий и ограниченное участие в военных конфликтах, «Спириты» нанесли больше ущерба бюджету США, нежели противникам Пентагона. Самолет оказался исключительно дорог (стоимость каждого из 21 построенных «Спиритов», с учетом НИОКР, превысила 2 млрд. долл. в ценах 1997 года) и малоэффективен в условиях современных локальных конфликтов. Насколько оправдано использование технологии «стелс» сказать трудно, однако все больше стран стремятся использовать эти решения в конструкции авиационной и военно-морской техники. Очевидно, в «стелсах» есть рациональное зерно – другое дело, насколько соответствует затратам достигнутый результат.

Факты и цифры:
http://www.airwar.ru
http://www.vert-mi8.ru
http://www.fas.org

topwar.ru

Обновленный тяжелый малозаметный стратегический бомбардировщик Northrop B-2 Spirit

B-2 Spirit — тяжёлый стратегический, малозаметный бомбардировщик, состоящий на вооружении ВВС Соединенных Штатов. Самолет способен действовать при активном и плотном противодействии сил и средств ПВО и наносить бомбовые удары обычными или ядерными боеприпасами.


Новости

Модернизированный бомбардировщик B-2 «Spirit» совершил давно ожидаемый полет к Северному полюсу, после чего благополучно вернулся на базу. Полет произошел в конце октября этого года, но о совершении полета известно стало спустя несколько дней. Время полета составило порядка 17.5 часов. Цель данного полета – проверка возможностей проведенной модернизации в тяжелых условиях крайнего севера при полете на большой высоте.
Модернизация В-2, а это навигационное оборудование, системы коммуникаций, новейшее обеспечение программным софтом, успешно прошли полетные испытания, о замечаниях и возможных доработках информация не сообщалась.
За все время проведения полетных испытаний B-2«Spirit» два раза был дозаправлен в воздухе, что тоже было одним из элементов полетных испытаний. Дозаправка происходила над территорией Канады до и после достижения заданной точки над Северным полюсом. По достижении точки бомбардировщик произвел учебное бомбометание 4 BDU-38, «свободнопадающими бомбами», которое, по сообщениям, закончилось точным поражением целевого объекта.

Такие продолжительные полеты в трудных климатических условиях помогут выявить все недоработки, неполадки и сбои программного обеспечения для незамедлительных доработок до применения бомбардировщиков в боевых условиях.
Компания «Northrop Grumman», которая на сегодняшний день занимается модернизацией В-2, заменит, согласно действующему контракту, вычислительные комплексы, системы связи, блоки хранения и обработки информационных пакетов, обновит программный софт и установит дополнительно новейшее программное обеспечение.
Малозаметность обеспечена применением технологии «Стелс» - радиопоглощающие материалы покрывают корпус самолета, сам самолет выполнен по типу «летающего крыла», выбрасываемые струи от реактивных двигателей плотно экранируются.
После проведения модернизации бортовое оборудование данных самолетов интегрировано в закрытую компьютерную линию МО США, после чего эффективность применения бомбардировщиков в совместных операциях с сухопутными силами значительно повысится.
Стоимость модернизации одного бомбардировщика достигает порядка 25 миллионов долларов.

История бомбардировщика
История самого дорогого боевого самолета начинается в 1979 году. Во времена «холодной войны» Соединенные Штаты задействовали программу по восстановлению и улучшению вооруженных сил. В конце 1980 года МО США сообщило прессе о начале конкурсных работ по созданию самолетов, малозаметных для ПВО противника. В число объявленных проектов входил и проект под названием «АТВ».
По итогам конкурса победителем стал проект «АТВ» от «Northrop» боевого самолета В-2 с названием «Spirit».
В 1984-1986 годах был изменен дизайн проекта, что задержало выпуск бомбардировщика в серийное производство и заставило раскошелиться США еще на один миллиард долларов на доработку проектирования.
На 1989 год в общем на разработку и проектирование проекта B-2«Spirit» было израсходовано более 22.5 миллиардов долларов.
На обозрение В-2 был впервые представлен в конце 1988 года, а первый подъём в небо самолет совершил в середине июля 1989 года.

Модернизация В-2

В конце 2008 года вступает в силу программа модернизации, в которую вошла модернизация боевого самолета В-2. Практически сразу военное ведомство подписало контракт с «Northrop Grumman» на проведение работ по замене радиолокационных комплексов. Комплексы перешли на работу в другом частотном диапазоне. К середине лета 2009 года стало официально известно, что все бомбардировщики проекта В-2 прошли модернизацию и смогут нести до 14 тонн боевой нагрузки в одном отсеке.
В 2010 году компания, производящая модернизацию, объявила, что готова устранить недоработку в металлической панели, которая постоянно трескалась от струи реактивного двигателя. Последняя модернизация не потребует привлечения больших ресурсов и проведения заводских работ по доработке конструкции корпуса.

Производство бомбардировщика
На данное время существует 21 боевая единица проекта B-2«Spirit», все они имеют дополнительные имена, которые соответствуют названию штатов Американского государства.

Боевое применение B-2 Spirit
Официально известно, что бомбардировщик применялся в Югославии, Афганистане и Ираке. В Югославии бомбардировщики данного класса сбросили более 600 бомб высокоточного применения, во время войны в Ираке самолетами В-2 было применено около 310 тонн разных боеприпасов и произведено 49 боевых вылетов.

Вооружение:
- до 16 ядерных бомб В83 или 16 ядерных бомб В61-11;
- 36 кассетных бомб СВU-87,-89,-97, 16 бомб Мк.84, 80 бомб Мк.82;
- 8 бомб высокоточного применения GBU-27 или столько же AGM-154, 12 бомб JDAM или до 8 бомб AGM-158

Основные характеристики:
- длина 21метр;
- размах крыла 52 метра;
- высота 5 метров;
- общая площадь более 450 метров;
- экипаж самолета 2 человека;
- вес пустого самолета 72 тонны;
- средний вес с боевой нагрузкой 170 тонн;
- турбореактивный двигатель F118-GE-100
- средняя скорость 780 км/ч;
- дальность действия без дозаправки 11 тысяч километров;
- практический потолок 15 километров;

Дополнительная информация

Вероятно, бомбардировщик является на сегодняшний день самым дорогостоящим проектом боевого самолета за все время существования боевой авиации.
Исходя из расчетов всех затрат на проектирование, разработку, испытания и серийное производство, стоимость одного самолета превысила 2 миллиарда долларов.
Известно также, что к 2011 году был потерян один самолет данного проекта, но, по неофициальным данным, потеряно 3 самолета класса B-2« Spirit»

topwar.ru

самолёт, bomber, бомбардировщик, конструкция, кабина, технические характеристики (ТТХ)

В 80-е годы в США представили первые в мире боевые самолёты с малой радиолокационной заметностью. Одним из них был «истребитель» F-117, пошедший в бой уже в 1991 году. Второй – более известный во время разработки, но принятый на вооружение даже позже – стратегический бомбардировщик B-2 Spirit («Дух») фирмы «Нортроп».

Однако мало кто знал, что этот самолёт, выполненный по схеме «летающее крыло» – имеет более глубокие корни, чем может казаться. Основатель фирмы – Джек Нортроп – строил «летающие крылья» ещё до войны, и первый тяжёлый реактивный бомбардировщик ВВС США мог быть именно таким.

Предыстория

Джек Нортроп к моменту основания фирмы имени себя успел поработать конструктором в компаниях «Дуглас» и «Локхид». Он уже был автором нескольких замечательных самолётов, но его мечтой было развитие «летающих крыльев», за которыми Нортропу виделось будущее авиации.

В 1946 году ему наконец удалось материализовать свои идеи в виде тяжёлого бомбардировщика XB-35. Самолёт вызвал у военных огромный интерес, но его поршневые двигатели к этому моменту явно устарели.

Нортропу предложили переделать самолёт в реактивный, и он справился всего за год.

Доработанный XB-47 полетел в 1947 году, и военные начали оформлять заказы. А дальше в дело вмешалась коррупция.

Новый министр обороны Джонсон раньше сотрудничал с фирмой «Конвэр». С ней был связан и секретарь ВВС Саймингтон. И так совпало, что именно самолёт B-36 фирмы «Конвэр» – уже архаичный 6-моторный гигант – был соперником «летающего крыла». Выданный Нортропу заказ обнулили.

Однако в то же время американские адмиралы, возмущённые сокращениями флотского бюджета (при выделении средств на доводку B-36) потребовали разбирательства. Воспользоваться шансом Нортроп не смог. На слушаниях он испугался и показал под присягой, что никакого давления не ощущал и ничего странного в обнулении заказа не видит. История «летающих крыльев» остановилась.

Стелс-бомбардировщик

Спустя десятилетия, в 70-е годы, фирма «Нортроп» стала одним из первых участников проекта создания летательного аппарата, малозаметного для радаров. Хотя разрабатывать лёгкий ударный стелс-самолёт доверили фирме «Локхид», было решено, что разработанные технологии можно использовать и при строительстве дальних тяжёлых бомбардировщиков.

Программа ATB (Advanced Technology Bomber) стартовала в 1979 году.

Проект фирмы «Локхид» напоминал увеличенный F-117. Конструкторы «Нортропа» решили воспользоваться имеющимся у фирмы опытом по созданию «летающих крыльев». В 1981 году их проект победил в конкурсе, ему официально присвоили название B-2 “Spirit”. Первый прототип представили публике в 1988 году, а первый полёт B-2 совершил летом 1989 года.

За время разработки концепция бомбардировщика успела подвергнуться изменениям. Так, первоначально самолёт должен был быть высотным, но позже основным режимом прорыва ПВО стал полёт на малой высоте.

Конструкция

Бомбардировщик B-2 “Spirit” – 4-моторный дозвуковой самолёт – «бесхвостка» с фюзеляжем, функцию которого выполняет центроплан крыла. В передней части центроплана размещена 2-местная кабина экипажа, за ней – отсек с авионикой. Сократить экипаж самолёта до 2 пилотов позволила высокая автоматизация. Для отдыха и восстановления сил в кабине предусмотрены камбуз, койка и туалет.

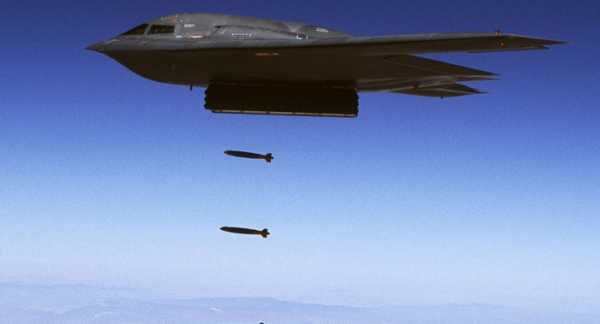

Бомбовая нагрузка перевозится в 2 отсеках, на роторных пусковых установках или штатных бомбодержателях, наружная подвеска не предусмотрена.

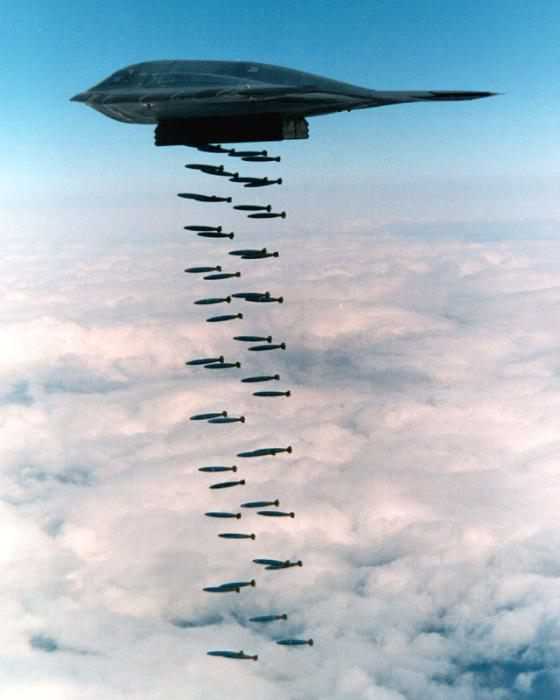

B-2 может взять на борт до 80 500-фунтовых бомб Мк.82 (в том числе в корректируемом исполнении) или до 16 2000-фунтовых бомб Мк.84. Ядерное вооружение могло включать в себя до 16 термоядерных бомб B61 или B83.

Самолёт B-2 оснащён 4 турбовентиляторными двигателями F188 производства «Дженерал Электрик». Они разработаны на основе моторов F100, использованных на истребителях F-14 и F-16, но лишены форсажной камеры. Каждый F188 имеет 1-ступенчатую турбину высокого давления с 9-ступенчатым компрессором, и 2-ступенчатую турбину низкого давления с 3-ступенчатым вентилятором.

Двигатели бомбардировщика находятся глубоко в корпусе, воздух к каждой паре подводится через S-образные каналы. Часть воздуха поступает не в двигатели, а используется для охлаждения выхлопа и снижения, путём этого, тепловой сигнатуры. Топливные баки находятся в крыльях и центроплане.

Комплекс радиоэлектронного оборудования бомбардировщика B-2 включает в себя всепогодный радар AN/APQ-181, спутниковую и астронавигационную системы. В начале 2000-х годов радар был модернизирован путём установки активных фазированных антенных решёток.

Система управления – электродистанционная, цифровая.

Только так можно было полностью преодолеть неустойчивость «летающего крыла». Малая заметность достигается целым комплексом мер – во-первых, сама выбранная схема обеспечивает снижение площади рассеяния за счёт отсутствия хвостовых рулей и киля. Во-вторых, используется упомянутое принудительное охлаждение реактивных струй.

В-третьих, самолёт покрывается радиопоглощающими материалами (композиты на основе карбона и графита). Наконец, бомбардировщик окрашивается специальной краской, снижающей возможность его визуального обнаружения на дистанциях около 40 км.

Эксплуатация

Работы по созданию B-2 “Spirit” завершились в не очень удачное время. Холодная война заканчивалась, и расходы на оборону резко сокращались. При этом ВВС США уже имели на вооружении два стратегических бомбардировщика – заслуженный ветеран B-52 и современный сверхзвуковой B-1B. При этом первый самолёт был вчетверо дешевле B-2, а второй – втрое.

В итоге первая половина 90-х годов прошла в спорах – нужен ли стелс-бомбардировщик вообще? В 1997 году вопрос всё-таки разрешили в пользу «летающего крыла». Всего было построено 20 самолётов, большинство вошло в состав 509-го бомбардировочного крыла.

В 1999 году «стелсы» приняли участие в бомбардировках Югославии. «Летающими крыльями» было сброшено всего 11% от общего числа бомб, но именно B-2 стали первыми самолётами, применившими бомбы JDAM со спутниковым наведением.

В начале 2000-х годов B-2 использовали для поддержки операций вторжения в Афганистане и Ираке.

«Летающие крылья» действовали как с передовых аэродромов (местонахождение которых не разглашалось), так и с аваибазы Уайтмен, пользуясь дозаправками в воздухе. Самый продолжительный боевой вылет составил 44 часа.

В 2011 году B-2 разбомбили ливийский аэродром в ходе операции по поддержке сил, противостоящих режиму Каддафи. Один из последних эпизодов с участием «летающих крыльев» – уничтожение лагеря ИГИЛ в Сирии в 2017 году.

За всё время службы был потерян один самолёт. B-2 с именем собственным «Дух Канзаса» упал на ВПП аэродрома вскоре после взлёта. Экипаж катапультировался, но бомбардировщик восстановлению не подлежал.

Лётно-технические характеристики

Прямых аналогов у B-2 нет, до сих пор он остаётся единственным боевым «летающим крылом». Однако по параметрам его вполне можно сопоставить с таким «внутренним конкурентом», как B-52.

 Northrop B-2 SpiritBoeing B-52 Stratofortress
Длина, м2148,5
Размах крыла, м5256,4
Максимальная взлётная масса, т170220
Крейсерская скорость, км/ч900844
Максимальная скорость, км/ч10101047
Дальность полёта, км1100014080
Боевая нагрузка, т2331

Очевидно, что главным преимуществом «Духа» считается его малая заметность. Именно она служит главным оправданием и не очень высокой крейсерской скорости, и максимальной нагрузке, даже уступающей таковой у B-52, и, самое главное – высокой стоимости. Но при этом B-2 не участвовал ни в одной операции, где его незаметность оказалась бы оправдана.

Если другой стелс-самолёт – F-117 – активно пользовался своей «невидимостью» в ходе «Бури в пустыне», то «Spirit» применялся так же, как и другие тяжёлые бомбардировщики, не обладающие малозаметностью.

Вскоре после 1949 года Джек Нортроп отошёл от дел и больше никогда не разрабатывал самолёты.

К концу 70-х годов его здоровье непоправимо ухудшилось, он лишился возможности ходить и разговаривать. Но в 1981 году ему позволили увидеть чертежи проектируемого B-2 “Spirit” и подержать масштабную модель.

По свидетельствам, после этого Нортроп написал, что теперь знает, зачем дожил до этого дня. В настоящее время фирма «Нортроп-Грумман» разрабатывает новый бомбардировщик B-21. Он выполнен по схеме «летающее крыло».

Видео

warbook.club

Стратегический бомбардировщик Northrop B-2. Бомбардировщик B-2: характеристики и фото

Таинственный B-2 (бомбардировщик) вызывает огромное число суждений, мифических легенд, высказываний. Что представляет собой этот самолет, если говорить о достоверных фактах? Американский летательный аппарат, невидимка третьего поколения эксплуатируется уже более 15 лет и, несмотря на завесу секретности, в мировом информационном поле появляются данные о технологических устройствах и характеристиках крылатого корабля.

Общее описание

Стратегический бомбардировщик B-2, являющийся произведением американской военной промышленности, разрабатывается как летательный аппарат с уменьшенной возможностью обнаружения противовоздушными войсками противника. Полностью невидимкой он не становится, так как специальные системы слежения определяют его на экранах радаров, но для обычных ПВО он незаметен, что говорит о его выживаемости в условиях бомбардировки.

Впечатляет внешний вид самолета, который напоминает летательные аппараты из фантастического фильма. Бомбардировщик B-2 Spirit выглядит в небе как стремительно мчащийся черный лоскут треугольной формы, взгляд в профиль выдает в нем настоящую летающую тарелку, приплюснутую, без хвостового оперения и фюзеляжа.

Для обеспечения функции невидимки используются передовые стелс-технологии:

  • наружная поверхность самолета покрывается материалами с высокой степенью поглощения радиоволн;
  • применяется конструктивная схема аэродинамики «летающее крыло»;
  • используется экранирование струй реактивного двигателя, значение ЭПР находится в пределах от 0,0015 до 0,1 кв. м.

Принципиальные особенности конструкции самолета

Производится бомбардировщик B-2 "Спирит" в виде крыла, схема предполагает полное отсутствие вертикальных компонентов оперения. В качестве направляющих рулей устанавливаются расщепляющие щитки на конечной части крыльев. Большая часть корпуса и основные детали делаются из титановых и алюминиевых сплавов. Дополнительными материалами служат углепластики и полиамиды с повышенным коэффициентом теплостойкости.

Стратегический бомбардировщик B-2 Spirit имеет несущий элемент в виде титанового кессона, расположенного в передней половине корпуса и продолжающегося в промежуточных отделах. Крылья самолета выполняются из углепластика. Монолитные панели титанового кессона делаются толщиной 23 мм. Соединение деталей между собой производится диффузной сваркой или улучшенной пластической формовкой.

Форма

В основе формирования внешнего вида лежит система четырех лепестков, а форма самолета создается 12 линиями. Это концентрирует отражение в плоскости горизонтали и в небольшом числе секторов центральной части. Задние и передние параллельные между собой обрамления корпусов, люков, двигательных отсеков, створки отверстия для шасси создают размещенные 4 сектора главного отображения. С передней и задней полусферами получается по 2 сектора.

Во фронтальной и боковой проекции крылатый корабль не имеет плоскостей и прямых линий. У основания крыла ставится конструкция, поглощающая радиоволны. Передняя часть кромки летательного аппарата выполняется под острым углом в 33º, а задняя сделана в форме английской буквы W. На середине полуразмаха крыла определяется точка верхнего излома, бомбардировщик B-2 Northrop имеет сверхкритический профиль крыла.

Самолет оснащается 4 двигателями, расположенными по обе стороны от бомбовых отсеков. Для обеспечения незаметного режима в небе сопла двигателей конструируются плоскими, на наружной поверхности самолета нет никаких щелей, а двигатели и вооружение располагаются внутри аппарата.

Недоработки конструкции

То, что у крылатого корабля отсутствует хвостовое оперение, ничуть не мешает ему лихо маневрировать в воздухе, стелс-бомбардировщики B-2 плохо сохраняют в небе выбранный курс из-за отсутствия вертикального киля. Поворот осуществляется креном самолета, при котором уменьшается сила на нижнем крыле, а верхнее принимает возрастающую подъемную силу, что приводит к развороту аппарата в нужном направлении. В авиации существует понятие "нагрузка крыла", которое относится к числу главнейших параметров судна. Чем меньше килограмм воздействует на один квадратный сантиметр крыла, тем легче самолету совершать повороты в воздухе. Таким образом увеличивается маневренность бомбардировщика.

Управлять бомбардировщиком нельзя без установки электрической дистанционной системы управления и автоматических устройств, следящих за процессом полета и выдающих командные импульсы на механические детали крыльев.

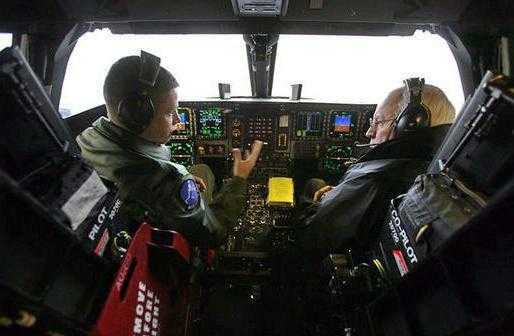

Устройство кабины

Самолет пилотируется двумя членами экипажа, B-2 (бомбардировщик), фото которого представлено ниже, оснащается для этого герметичной кабиной, расположенной в передней части самолета.

Попадают на рабочее место летчики через отсек в переднем шасси по складной лестнице. Для каждого летчика на рабочем месте имеется полный комплект приборов управления. В этом же месте предусмотрены кнопки запуска двигателей и систем бортового оснащения летательного аппарата. Эти кнопки ставятся на случай тревоги.

Защита прозрачной части кабины состоит из 4 панелей многослойной конструкции, позволяющих осуществлять обзор по горизонтали под углом 200º. На случай возникновения недалеко от самолета ядерного взрыва на стекло нанесен состав с компонентами золота, становящийся светонепроницаемым и не пропускающим радиационное излучение. Полет авиаторов проводится в противолазерных очках.

Система управления в самолете

Бомбардировщик B-2 оснащен дополнительным электрическим управлением на дистанции, которое представляет собой цифровую систему, квадрадуплексную с элементами быстрого реагирования. Автоматическое управление содержит в своем составе четыре вычислительных блока и остается в работоспособном состоянии при выходе из строя двух из них. Воздушная сигнальная система содержит 20 датчиков снятия показаний давления, что делает ее малозаметной.

Американский бомбардировщик B-2 в комплексе бортового оборудования имеет подсистему навигации класса NSS. Молниеносное реагирование на изменение ситуации в полете осуществляется двумя взаимосвязанными электронными блоками: IMU (инерциальным) и AIU (астроинерциальным). Каждый из пилотов наблюдает за 4 индикаторами многофункционального действия.

История создания

Во времена холодной войны между СССР и Америкой в 1979 году Р. Рейган во время предвыборной кампании обещает восстановить вооружение американской армии. Уже через год американское правительство намеревается создать ряд перспективных летательных аппаратов по быстрой доставке боеприпасов в зону поражения, и не первое место в списке занимает бомбардировщик-невидимка B-2. Прагматичные американцы просматривают на свету каждый доллар, прежде чем вложить его в какое-либо дело. Фантастический самолет с увеличенными возможностями и уменьшенной видимостью казался проектом с оправданными перспективами и находился на особом контроле у правительства США.

Компанией Northrop Grumman разрабатывается малозаметный бомбардировщик стратегического назначения, который предназначается для прорыва плотной системы противовоздушного слежения и доставки ядерного и другого оружия. Он разрабатывается на основе индустриальной программы АТВ.

Проект получает кодовое название B-2 с условным обозначением Spirit. Возникшая в 1987 году заминка из-за отсутствия дизайнерского решения откладывает начало испытаний до 1989 года и повышает финансирование проекта еще на миллиард долларов. Финансисты к 1989 году определяют стоимость затрат на создание нового самолета в 23,1 миллиарда долларов.

Первый экземпляр получает путевку в жизнь на военном заводе в Калифорнии, где и проходит его первый полет и демонстрация заинтересованным слоям общественности. Из-за высокой стоимости строится только 21 бомбардировщик B-2 Spirit Stealts. Все боевые машины получают личные имена, которые совпадают с названиями штатов Америки. Последний экземпляр крылатого корабля под названием «Дух Америки» ставится на вооружение армии в июле 2000 года.

Модернизация самолета

В 2008 году конгресс Америки финансирует программу, чтобы модернизировать B-2 (бомбардировщик). Система управления поражением движущихся наземных целей и радиолокационная сеть претерпевают положительные изменения. 2009 год увеличивает грузоподъемность воздушного судна, которая составляет 27 тонн, разделенных наполовину в правом и левом отсеках. В 2010 году усовершенствуется материал панели самолета, что делает невозможным еще недавнее растрескивание детали.

Панель находится между двигателями, нарушение ее поверхности связывается с тем, что постепенно накапливается усталость металла, приводящая к трещинам. Она закрывает композитный каркас от реактивной раскаленной струи и находится под действием высоких температур, не последнюю роль играет и вибрация при работе силовых установок. Инженеры компании справляются с задачей внесением изменений в конструкцию хвоста и применением более совершенных сталей.

В апреле 2010 года бомбардировщик получает усовершенствованное программное обеспечение, новую навигационную и прогрессивную коммуникационную системы. А в сентябре 2012 года в управление самолетом внесены изменения в части установки модернизированной БРЛС AN/APQ-181 с имеющейся в наличии радар АФАР. Обновки дополняются более совершенной связной системой и заменой оборудования в бортовом отсеке.

Технические характеристики боевой машины

Пилотируемый бомбардировщик имеет отличные технические характеристики. B-2 (бомбардировщик) оснащен авиационной электроникой. ИК-система FLIR создает расширенный обзор, высотомер с радиоволной HANIUAL устроен так, что его сигнал при разведке не обнаруживается противником.

Для передвижения в заданных координатах установлена навигационная система инерциального действия, есть канал для обмена данными со спутниками разведки. Точный выброс управляемых боеприпасов системы JDAM в заданном диапазоне обеспечивается при помощи устройства целевого указания. Самолет имеет связанную систему датчиков, передающих данные в систему управления об изменении ситуации снаружи судна.

Летательный аппарат снабжается радаром АФАР, но это не является характерным устройством для малозаметного самолета, стоит выпустить один сигнал и вражеские ПВО засекут самолет. Например, старое летательное судно F-117 имеет только пассивные средства сбора данных. Технические характеристики самолета:

  • в кабине свободно располагаются два пилота;
  • длина летательного крейсерного судна составляет 20,9 м;
  • аппарат имеет размах крыльев 52,1 м;
  • высота самолета - 5,1 м;
  • площадь поверхности крыла - 460 м2;
  • пустой крейсер без начинки весит 71,7 т;
  • нормальная и максимальная масса на взлете составляет 152,6 и 171 т соответственно;
  • топливо для заправки аппарата на весь период полета весит 73 т;
  • полезная нагрузка до модернизации и после – 22,7 и 27 тонн соответственно;
  • двигатель самолета двухконтурный турбореактивный, весит 1,452 т;
  • максимальная возможная скорость полета - 860 км/час;
  • средняя скорость крейсера - 776 км/час, боевая область захватывает радиус 5310 км;
  • дальность полета составляет 11110 км, время в пути до - 6,5 ч, B-2 (бомбардировщик) поднимается максимум на 15000 м.

Применяемое вооружение

Для поражения цели используются ядерные боеприпасы 340 к/тонн, 1,1 м/тонн. На борту самолета перевозят обычные бомбы 16 х 84, 36-кассетные бомбы 80 х 82. Используется оружие высокой точности, в качестве средства поражения применяют крылатые ракеты.

Существует распространенный миф, что бомбардировщик B-2 использовать крылатые ракеты не способен. Это неправда, так как для носителя в данном случае требуется подвесить боеприпас в отсеке для бомб и переместить его в заданную точку сброса, с чем без труда справляется аппарат.

Недостатки невидимки

Широкие слои американских военных и конгрессменов попросту обманываются в наилучших ожиданиях. Не все люди имеют познания в области радиотехники, а тем более в явлении дифракции электромагнитного излучения. Перед ними выступали лекторы с идеей создания невидимого бомбардировщика, ученые наперебой обещали создание такого самолета уже сегодня и заразили этой мыслью множество людей.

Но результативность идеи оказывается несколько сомнительной, полученная площадь рассеивания летательного аппарата остается в диапазоне от 0,0015 до 0,1 м2. Эта характеристика намного превосходит показания, например, истребителя, у которого ЭПР составляет 3-4 м2. На первый взгляд, площадь рассеивания находится в выгодном диапазоне.

Но уменьшенное ЭПР бомбардировщика не становится критическим показателем его невидимости. Снижение рассеивания является эффективным только для пролета над устаревшими моделями ПВО. Современные модификации радаров способны разглядеть самолет с такой областью рассеивания на расстоянии до десяти-двадцати километров.

Плоские формы, отсутствие вертикальных линий и хвостового оперения приводит к невозможности оставаться на выбранном курсе, и это требует установки дорогостоящего электронного управления.

Возникли практические проблемы с инфракрасным излучением, несмотря на совместные усилия инженеров и ученых. Они стараются расположить двигатели сверху самолета, изменяют выходные отверстия сопел для ускоренного охлаждения продуктов сгоревшего топлива. Это дает свои результаты, но идеального сокрытия реактивного раскаленного выхлопа не получается.

Свидетельства очевидцев на всевозможных современных выставках говорят о том, что через зрачок тепловизора самолет очень заметно просвечивается и хорошо различим. Аппарат может увидеть противник, в таком случае B-2 (бомбардировщик) обречен на уничтожение.

Эквивалент большой толпе самолетов

Согласно расчетам военных ученых, для нанесения урона в глубине расположения врага бомбардировщикам F-16 в количестве 32 машин с применением оружия высокоточного образца требуется множество сопроводительной техники. В эскорте состоят 16 истребителей, 4 самолета-постановщика помех, 8 летательных аппаратов для подавления радаров и целая стая заправщиков (15 штук), которые обеспечивают вышеназванные экипажи топливом.

Абсолютно идентичный удар по мощности наносит группа невидимых F-117 из 8 самолетов в сопровождении двух базовых заправщиков. Но американский бомбардировщик B-2 выходит в этом сравнительном анализе на лидирующие позиции – выполнение аналогичного задания требует присутствия в воздухе только двух стелс-систем и при этом не требуется применение топливных танкеров, так как максимальная дальность полета не требует дозаправки в небе. Как видим, экономия налицо.

Авария бомбардировщика-невидимки

Авария произошла на острове Гуама. Аэродром покидают четыре самолета из тех, что последние 4 месяца базировались на территории острова. Бомбардировщик с именем «Дух Канзаса» взлетает вторым. Раздается характерный хлопок, появляется выхлоп густого дыма на некотором расстоянии от вышки диспетчера. Вызываются пожарные и санитарные службы, но самолет спасти не удается, он полностью уничтожен.

Экипажу взлетевшего первым самолета приказано срочно вернуться к месту дислокации, все полеты бомбардировщиков данного типа приостановлены до выяснения исходных причин аварии. Летчики успели катапультироваться и получили не очень сильные повреждения, одного выписали на второй день, а другой некоторое время лечился в стационаре.

Предполагается, что причиной аварии послужила поломка механизма или действие человеческого фактора. После проведенного исследования специальной комиссией были сделаны выводы о том, что взрыв бомбардировщика-невидимки B-2 произошел в результате отказа двигателя.

Карьера боевого бомбардировщика

Впервые для поражения бомбардировщик применялся во время войны НАТО в Югославии, где было сброшено около 600 высокоточных боеприпасов. Характерно, что самолеты совершали бомбардировку без пересадки, они отправлялись с базы в штате Миссури, сбрасывали бомбы в Косово и долетали обратно.

Иракская война предоставляет новый плацдарм для боевых действий. Бомбардировщик-невидимка B-2 совершает взлет с атолла Диего Гарсия и еще одной секретной базы без разглашения названия. Всего самолеты делают около 22 вылетов. Авиабаза Уайтмен выпустила 27 начиненных боеприпасами летательных аппарата, которые в сумме с первыми бомбежками сбросили на территорию Ирака более 300 тонн бомб. Средний показатель пребывания в воздухе составил 30 часов, при этом отмечается, что наибольшая рекордная продолжительность принадлежит одному из экипажей, находящемуся в небе более 50 часов.

Немало опыта в боевой карьере прибавляет участие в бомбардировках Ливии в 2011 году, при котором боеприпасы сброшены на 45 наземных целей. Для крошечной серии выпуска в 21 единицу бомбардировщиков отмечается весьма неплохой боевой опыт.

Подведение итогов

Боевой бомбардировщик B-2 Spirit Stealth историей своего создания показывает, как не нужно производить самолеты. Несмотря на обильную шумиху, раскрученную вокруг идеи создания невидимого самолета, выпустить идеально подходящий под рекламное описание воздушный корабль так и не удалось. Сверхдорогие бомбардировщики наносят конгрессу США больше ущерба, чем его противникам. Вложение миллиардных средств совсем не оправдывается, налицо небольшая эффективность в связи с растущими новыми технологиями обнаружения воздушных целей.

На такой грустной ноте история стелс-бомбардировщиков не заканчивается, оптимистичным становится тот факт, что многие страны берут на вооружение известную технологию. Очевидно, она имеет рациональное применение, другое дело, насколько соответствуют вложенные средства полученному результату.

fb.ru

Нортроп B-2 Спирит Фото. Видео. Вооружение. ТТХ. Скорость

Новейшие лучшие военные самолеты ВВС России и мира фото, картинки, видео о ценности самолета-истребителя как боевого средства способного обеспечить «господство в воздухе», была признана военными кругами всех государств к весне 1916 г. Это потребовало создания боевого специального самолета, превосходящего все остальные по скорости, маневренности, высоте и применению наступательного стрелкового вооружения. В ноябре 1915 г. на фронт поступили самолеты-бипланы Ньюпор II Вебе. Это первый самолет, построенный во Франции, который предназначался для воздушного боя.

Самые современные отечественные военные самолеты России и мира обязаны своим появлением популяризации и развитию авиации в России которому способствовали полеты русских летчиков М. Ефимова, Н. Попова, Г. Алехновича, А. Шиукова, Б. Российского,, С. Уточкина. Стали появляться первые отечественные машины конструкторов Я. Гаккеля, И. Сикорского, Д. Григоровича, B.Слесарева, И. Стеглау. В 1913 г. совершил первый полет тяжелый самолет «Русский витязь». Но нельзя не вспомнить первого создателя самолета в мире — капитана 1-го ранга Александра Федоровича Можайского.

Советские военные самолеты СССР Великой Отечественной войны стремились поразить войска противника, его коммуникации и другие объекты в тылу ударами с воздуха, что обусловило создание самолетаов-бомбардировщиков способных нести большой бомбовый груз на значительные расстояния. Разнообразие боевых задач по бомбардировке неприятельских сил в тактическом и оперативной глубине фронтов привело к пониманию того факта, что их выполнение должно быть соизмеримо с тактико-техническими возможностям конкретного самолета. Поэтому конструкторским коллективам следовало решить вопрос специализации самолетов-бомбардировщиков, что и привело к возникновению нескольких классов этих машин.

Виды и классификация, последние модели военных самолетов России и мира. Было очевидно, что для создания специализированного самолета-истребителя потребуется время, поэтому первым шагом в этом направлении стала попытка вооружить уже существующие самолеты стрелковым наступательным оружием. Подвижные пулеметные установки, которыми начали оснащать самолеты, требовали от пилотов чрезмерных усилий, так как управление машиной в маневренном бою и одновременное ведение огня из неустойчивого оружия уменьшали эффективность стрельбы. Использование двухместного самолета в качестве истребителя, где один из членов экипажа выполнял роль стрелка, тоже создавало определенные проблемы, потому что увеличение веса и лобового сопротивления машины приводило к снижению ее летных качеств.

Какие бывают самолеты. В наши годы авиация сделала большой качественный скачок, выразившийся я значительном увеличении скорости полета. Этому способствовал прогресс в области аэродинамики, создания новых более мощных двигателей, конструктивных материалов, радиоэлектронного оборудования. компьютеризации методов расчетов и т. д. Сверхзвуковые скорости стали основными режимами полета истребителей. Однако гонка за скоростью имела и свои негативные стороны — резко ухудшились взлетно-посадочные характеристики и маневренность самолетов. В эти годы уровень самолетостроения достиг такого значения, что оказалось возможным приступить к созданию самолетов с крылом изменяемой стреловидности.

Боевые самолеты России для дальнейшего роста скоростей полета реактивных истребителей, превышающих скорость звука, потребовалось увеличить их энерговооруженность, повысить удельные характеристики ТРД, а также усовершенствовать аэродинамические формы самолета. С этой целью были разработаны двигатели с осевым компрессором, имевшие меньшие лобовые габариты, более высокую экономичность и лучшие весовые характеристики. Для значительного увеличения тяги, а следовательно, и скорости полета в конструкцию двигателя ввели форсажные камеры. Совершенствование аэродинамических форм самолетов заключалось в применении крыла и оперения с большими углами стреловидности (в переходе к тонким треугольным крыльям), а также сверхзвуковых воздухозаборников.

oruzhie.info

Northrop B-2 Spirit. Стелс. Фото. Характеристики.





В-2 – это стратегический бомбардировщик американского производства, который входит в третье поколение малозаметных самолетов. Данный воздушный агрегат не считается «невидимкой», поскольку существуют специальные системы, способные его определить. Но благодаря небольшой заметности для вражеских ПВО самолет практически был не заменим, поскольку имел большой уровень выживаемости.

Конструкция самолета выполнена по схеме «летающее крыло» с отсутствием вертикального оперения. Расщепляющие щитки выполняют функцию рулей направления. Их установили на концах крыла. Основная часть самолета построена из алюминиевых и титановых сплавов с небольшим применением углепластиков с полиамидной и бисмалеимидной матрицами, обладающими увеличенной теплостойкостью. Главным несущим компонентом является титановый однолонжеронный кессон, который размещен в центральной передней части корпуса и сопутствующих промежуточных секциях. К ним крепятся углепластиковые консоли крыльев.

Толщина титановых монолитных панелей кессона – 23 мм. Ряд всех титановых элементов сконструирован с добавлением диффузной сварки и сверхпластического формирования. Некоторые из них являются самыми длинномерными в авиации США.

Форма самолета в плане создана 12 прямыми линиями, что дает возможность концентрирования всего отражения в горизонтальной плоскости в некоторых главных узких секторах. В основе лежит четырёхлепестковая схема. Параллельные задние и передние кромки люков и корпуса, отсеков двигателей и створок ниш шасси, а также обечаек воздухозаборников создают Х-образно размещенные 4 главных сектора отражения. По 2 сектора с задней и передней полусфер.

С фронтальных и боковых ракурсов бомбардировщик не имеет плоских поверхностей и прямых линий. В носке крыла расположена внутренняя шиловидная радиопоглощающая конструкция с сотовым заполнителем, покрытие радиопоглощающее. Передняя кромка корпуса самолета острая, не имеет изломов, со стреловидностью 33°. Задняя кромка выполнена в форме двойногоW. На полуразмахе находится верхняя точка излома. Крыло В-2 выполнено по сверхкритическому профилю.

На самолет установили 4 двигателя − по 2 на каждом крыле возле бомбоотсеков. Специально для радиолокационной малозаметности бомбардировщика сопла двигателей сконструировали плоскими. Эта же форма способствует формированию изотропного рассеивания уходящих волн, поскольку самолет выполнен по плавному сопряжению элементов и минимальному количеству выступов. Все щели с внешней стороны поверхности самолета полностью заделываются, а вооружение и двигатели находятся внутри конструкции.

В экипаж входят два человека. Они находятся в герметической кабине. На каждом рабочем месте присутствует полный комплект органов управления. Вход в кабину находится в отсеке передней стойки шасси, осуществляется при помощи складной лестницы. В этом же отсеке расположена кнопка запуска двигателей и основных бортовых систем самолета. Чаще всего ими пользуются в случае тревоги. Кабина остеклена четырьмя многослойными панелями, которые обеспечивают осмотр в горизонтальной плоскости 200°. На панели нанесен специальный слой, имеющий фотореакционную способность, которая становится светонепроницаемой во время светового воздействия ядерного взрыва. Радиолокационное излучение не может пройти через него, поскольку присутствует золотосодержащее покрытие. Во время пилотирования самолета летчики надевают противолазерные очки.

В-2 видео

В хвостовойчасти между секций корпуса и в консолях крыла находятся топливные баки. За кабиной экипажа сверху фюзеляжа находится приемник системы дозаправки горючего в полете. В-2 могут заправлять самолеты К-135 и КС-10.

Электродистанционная система управления полетом квадродуплексная, цифровая, с быстрореагирующими приводами. Состоит из четырех вычислителей и может сохранять работоспособность при двух отказах. Воздушная система сигналов с наличием 20 датчиков давления малозаметна.

В комплекс бортового оборудования входит подсистема NSS навигационного класса. В ее состав включены 2 связанных между собой блока: инерциальный IMU и астроинерциальный AIU. На ЭЛТ присутствуют 8 цветных многофункциональных индикаторов, по 4 для каждого пилота.

История проекта В-2

История создания тяжёлого бомбардировщика берет свое начало с 1979 года с программы АТВ (Advanced Technology Bomber). В то время свой пик набрала «холодная война» между США и СССР. На этот период попали выборы в США, в которых Р. Рейган обещал восстановить американские вооружённые силы. В августе 1980 года министерство обороны заявило о намерении создать целый ряд малозаметных перспективных самолетов,  в составе которого присутствовала программа АТВ.

По итогам предварительного оценивания конкурс на разработку нового бомбардировщика выиграли две команды: Lockheed Rockwell и Northrop Boeing. Обе они получили достаточное финансирование и контракт на исследование. В конце октября 81 года победила команда Northrop Boeing.

Предложенный проект получил кодификацию В-2 с обозначением «Spirit». В середине 80-х годов возникла заминка с дизайном самолета, что задержало начало летных испытаний на 2 года и повлекло увеличенное финансирование на 1 миллиард долларов. К 1989 году по подсчетам специалистов на проект нового малозаметного бомбардировщика в целом потратили 23 миллиарда долларов.

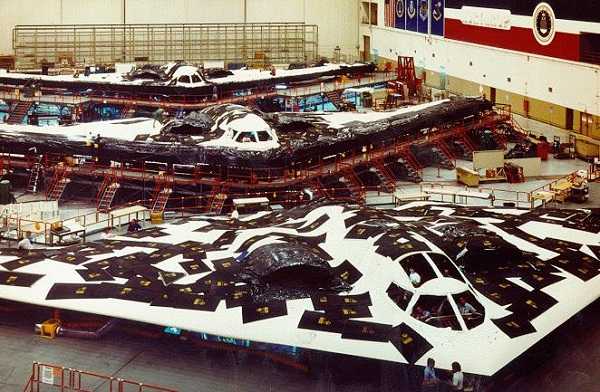

Первый прототип собрали на заводе ВВС №42 в Калифорнии, там же его и продемонстрировали общественности. А в июле состоялся его первый публичный полет.

Из-за огромной дороговизны построили всего 21 экземпляр В-2. Практически все они названы именами американских штатов. Последний, «Дух Америки», под бортовым номером 82-1066 приняли на вооружение 14 июля 2000 года.

Модернизация бомбардировщика

Конгресс США в 2008 году профинансировал программу модернизации системы управления вооружением против наземных движущихся целей. В декабре этого же года с компанией-создателем подписали контракт на усовершенствование радиолокационной системы, в результате чего систему перевели на другой частотный диапазон. В апреле 2009 года модернизировали грузоподъёмность В-2. Теперь он мог нести до 13 500 кг груза в каждом отсеке. В 2010 году компания смогла решить проблему, связанную с растрескиванием металлической панели самолета.

В апреле спустя 2 года закончились испытания бомбардировщика с наличием нового программногообеспечения, навигационной и коммуникационной систем. А в конце сентября 2012 года завершилась модернизация В-2 по установке новой БРЛС AN/APQ-181 с наличием АФАР. Дополнительно установили новую систему связи и бортовое оборудование.

В-2 – это не только самый дорогостоящий самолет в мире, но и в истории авиации. На период 1998 года стоимость одной единицы самолета В-2 составляла 1,157 миллиардов долларов. Стоимость программы АТВ обошлась Америке в 45 миллиардов долларов, а общая стоимость с учетом НИОКР для одного экземпляра 2,1 млрд долларов.

Впервые В-2 использовали по назначению во время проведения операции НАТО 1999 года в Югославии. Также его активно привлекали для разного рода ударных операций на территориях Афганистана и Ирака. В 2003 году самолет использовали в операции «Иракская свобода» (22 боевых вылета). В 2011 году – операция «Одиссея. Рассвет», использовали три В-2 в Ливии.

Northrop B-2 Spirit - cтратегический бомбардировщик фирмы «Northrop», основной самолет своего класса ВВС США конца XX — начала XXI вв. Первый его полет состоялся 22 ноября 1988 г. На начало века в строю находился 21 самолет. В-2 выполнен по технологии «Стелс», он практически не может быть замечен приборами обнаружения воздушных целей.

Это достигается за счет геометрии планера самолета (отсутствие резких перегибов, изломов между сопрягающимися деталями обшивки), применения композиционных материалов, использования специальных лакокрасочных покрытий. Самолет способен выполнять боевые задачи как на больших высотах, так и на малых, в частности, он может совершать полеты в режиме огибания рельефа местности.



Northrop B-2 Spirit фото



Силовая установка: четыре турбореактивных двухконтурных двигателя F118-GE-100 фирмы «General Electric».



Основные характеристики Northrop B-2 Spirit:



  • Размах крыла: 52 м

  • Длина: 21 м

  • Максимальная скорость: 1 010 км/ч

  • Дальность полета: 11 100 км

  • Начало эксплуатации: Апрель 1997 г.

  • Стоимость: 737 000 000–737 000 000 USD (1997 г.)

  • Тип двигателя: General Electric F118



Northrop B-2 Spirit схема



Вооружение:

  • Боевая нагрузка: до 22 730 кг

  • Ядерное оружие: 16 х В61-11 (340 килотонн) или 16 х B83 (1,1 мегатонн) или 16 х AGM-129 ACM или 16 х AGM-131 SRAM II

  • Обычные бомбы: 80 х Mk.82 или 16 х Mk.84 или 36 кассетных бомб х CBU-87/CBU-89 GATOR

  • Высокоточное оружие: 8 х GBU-27 или AGM-154 JSOW или 12 х JDAM

  • Крылатые ракеты: 16 х AGM-158 JASSM





Военная авиация

avia.pro

Northrop B-2 Spirit — Википедия. Что такое Northrop B-2 Spirit

Нортроп Б-2 «Спирит» (англ. Northrop B-2 Spirit) — американский тяжёлый малозаметный стратегический бомбардировщик, разработанный компанией Northrop Grumman. Первый современный серийный тяжёлый самолёт со схемой «летающее крыло». Предназначен для прорыва плотной противовоздушной обороны (ПВО) и доставки обычного или ядерного оружия. Начало полётов с 1989 года, производство прекращено в 1999 году.

Широко использованы технологии малозаметности: самолёт покрыт радиопоглощающими материалами, создан по аэродинамической схеме «летающее крыло», реактивные струи двигателей экранируются[2][3]; точное значение ЭПР для B-2 не сообщается, по разным оценкам, это величина от 0,0014 м²[4] до 0,1м²[3].
Является самым дорогим самолётом за всю историю авиации.

История создания

Проект «ATB»

Создание тяжёлого бомбардировщика началось в 1979 году по программе «Advanced Technology Bomber» (ATB). Холодная война шла полным ходом, и в ходе предвыборной кампании в 1979—1980 годах кандидат на должность президента Рональд Рейган обещал восстановление американских вооружённых сил. 22 августа 1980 года министерство обороны США открыто объявило, что ведутся работы по созданию перспективных малозаметных самолётов, включая проект «ATB».

После оценки проектов, конкурс ATB был сокращён до двух команд — Northrop/Boeing и Lockheed/Rockwell, каждая команда получила заказ на дальнейшие исследования. Проект «ATB» финансировался под кодовым названием «Aurora». 20 октября 1981 года команда Northrop/Boeing была определена победителем в конкурсе проектов.

Проект Northrop получил обозначение B-2 с именем «Spirit». Проект самолёта был изменён в середине 1980-х годов, что задержало первый полёт на два года и заставило потратить ещё миллиард долларов США на программу разработки. К 1989 году на разработку бомбардировщика было потрачено в общей сложности 23 млрд долларов США.

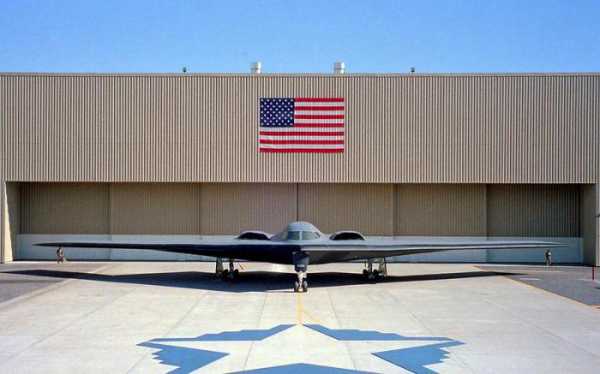

Впервые B-2 был показан общественности 22 ноября 1988 года на заводе ВВС ВС США № 42 в Палмдейле, Калифорния, где он и был собран. Первый публичный полёт состоялся 17 июля 1989 года.

Закупки

Закупки самолётов
Год Количество самолётов Бюджет (млрд долл.)
Самолёты НИОКР Запчасти Итого
1991 2 $2,3484 млрд $1,7157 млрд 0 $4,1440 млрд [5]
1992 1 $2,7982 млрд $1,5460 млрд 0 $4,3693 млрд [5]
1993 4 $2,6866 млрд $1,2614 млрд 0 $4,0282 млрд [5]

Производство

Всего построен 21 самолёт B-2[6]. Почти все они названы в честь американских штатов[7][8][9].

Бортовой номер Словесное название Принят на вооружение Примечания

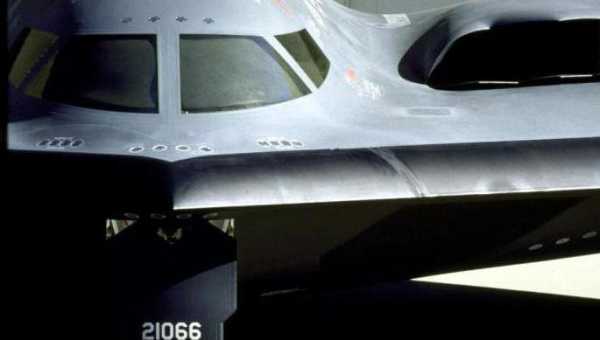

82-1066 Дух Америки 14 июля 2000 года Прототип. Совершил первый полёт 17 июля 1989 года.
82-1067 Дух Аризоны 4 декабря 1997 года
82-1068 Дух Нью-Йорка 10 декабря 1997 года
82-1069 Дух Индианы 22 мая 1999 года
82-1070 Дух Огайо 18 июля 1997 года
82-1071 Дух Миссисипи 23 мая 1997 года
88-0328 Дух Техаса 21 августа 1994 года
88-0329 Дух Миссури 31 марта 1994 года Первый B-2, принятый на вооружение.
88-0330 Дух Калифорнии 17 августа 1994 года
88-0331 Дух Южной Каролины 30 декабря 1994 года
88-0332 Дух Вашингтона 29 октября 1994 года Серьёзно поврежден в пожаре. Восстановлен.[10]
89-0127 Дух Канзаса 17 февраля 1995 года Разбился 23 февраля 2008 года. См. Авиакатастрофа на Гуаме
89-0128 Дух Небраски 28 июня 1995 года
89-0129 Дух Джорджии 14 ноября 1995 года
90-0040 Дух Аляски 24 января 1996 года
90-0041 Дух Гавайев 10 января 1996 года
92-0700 Дух Флориды 3 июля 1996 года
93-1085 Дух Оклахомы 15 мая 1996 года
93-1086 Дух Китти Хоука 30 августа 1996 года Назван в честь родины Братьев Райт и представляет штат Северная Каролина.
93-1087 Дух Пенсильвании 5 августа 1997 года
93-1088 Дух Луизианы 10 ноября 1997 года

Модернизации

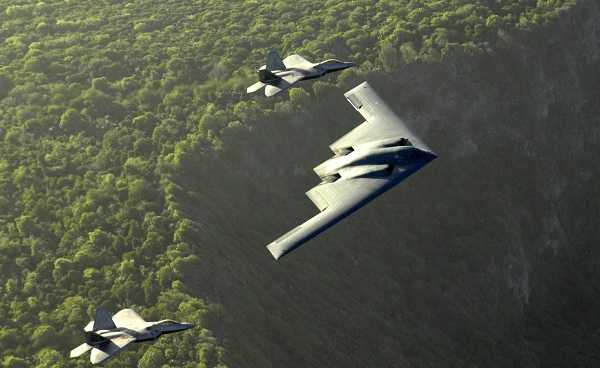

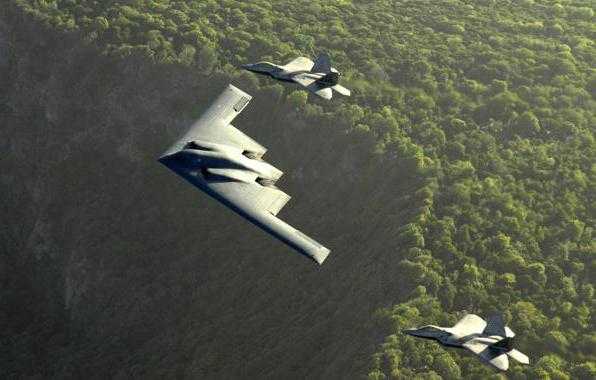

B-2 в сопровождении истребителей F-22 Raptor, 2010 год.
  • В 2008 году Конгрессом США была профинансирована программа модернизации систем управления вооружением для поражения движущихся наземных целей[11].
  • 29 декабря 2008 года был подписан контракт на модернизацию радиолокационных систем B-2. В ходе модернизации радиолокационные системы были переведены на другой частотный диапазон. Контракт обошёлся США приблизительно в 468 млн долларов[12][13]. 22 июня 2009 года стало известно, что все B-2 прошли модернизацию до «второй ревизии», которая предусматривала улучшение возможностей БРЛС.
  • 28 апреля 2009 года было объявлено, что модернизированный B-2 может нести до 13500 кг полезной нагрузки в каждом отсеке[14].
  • В начале 2010 года компания Northrop Grumman объявила о завершении расчетов, которые позволят устранить неполадку B-2 Spirit, регулярно возникающую на протяжении последних 20 лет. Неполадка заключается в растрескивании металлической панели, находящейся между двигателями и прикрывающей композитный каркас от раскаленной реактивной струи. Проблема была вызвана усталостью металла, которая проявлялась из-за воздействия высоких температур, а также вибраций, возникающих во время работы силовых установок. Справиться с неполадкой Northrop Grumman планирует за счет применения новых материалов, а также внесения небольших изменений в конструкцию хвостовой части B-2. Модернизация действующих бомбардировщиков в составе ВВС США будет недорогой и не потребует проведения значительных работ по изменению конструкции[15]
  • 4 апреля 2012 года, завершились испытания B-2 с модернизированным программным обеспечением, навигационными и коммуникационными системами, разработанных по программе The Extremely High Frequency (EHF) Increment 1. В ходе испытаний, B-2 выполнили ряд полетов на Северный полюс и обратно. Целью перелетов была проверка модернизированного бомбардировщика на возможность совершать полеты на большой высоте в суровых климатических условиях. В ходе миссии на Северный полюс бомбардировщик сбросил четыре учебных свободнопадающих бомбы BDU-38. Сброс боеприпасов и испытания в целом были признаны успешными[16].
  • 24 сентября 2012 года Northrop Grumman объявила о завершении модернизации бомбардировщиков B-2, в рамках которой на самолеты были установлены новые БРЛС AN/APQ-181 с АФАР. Стоимость модернизации, заказанной ВВС США в 2008 году, составила около $468 млн. На самолёты также было установлено новое бортовое оборудование и системы связи. Благодаря модернизации бомбардировщики получили доступ к единой боевой информационно-управляющей системе Пентагона[17].

Стоимость

B-2 является самым дорогим самолётом в мире (и, вероятно, самым дорогим самолётом в истории авиации). На 1998 год стоимость одного B-2 без учёта НИОКР составляла 1,157 млрд долларов[18]. Стоимость всей программы B-2 на 1997 год оценивалась почти в 45 млрд долларов; таким образом, с учётом НИОКР стоимость одной машины на тот момент достигала 2,1 млрд долларов[19].

По утверждению ВВС США и производителей, высокая стоимость самолета главным образом обусловлена сокращением его закупок. В связи с распадом СССР, из первоначально запланированных 132 бомбардировщиков, за все время производства было закуплено всего 20 единиц. [20]

Боевое применение

Сброс бомб Mk 82 во время учений в Тихом Океане недалеко от Пойнт Мугу (Калифорния)
  • Первый случай боевого применения имел место во время операции НАТО в Югославии в 1999 г. На цели было сброшено более 600 высокоточных бомб (JDAM), которые также были применены впервые[21]. При этом B-2 совершали беспосадочный перелет с базы ВВС «Уайтмэн» в шт. Миссури до Косово и обратно. 7 мая в результате бомбардировки самолётами B-2 было уничтожено китайское посольство, погибли несколько журналистов и мирный житель.
  • В последующие годы B-2 применялись в войнах в Ираке и Афганистане. С дозаправкой в воздухе B-2 совершил один из самых длинных своих боевых вылетов, взлетев с авиабазы «Уайтмэн» в штате Миссури, выполнив боевую задачу и вернувшись на родную базу[18].
  • Во время военной операции «Иракская свобода» в 2003 г., B-2 совершали боевые вылеты с атолла Диего Гарсиа и другой «передовой базы», название которой не разглашалось. С двух этих позиций было совершено 22 боевых вылета. С авиабазы Уайтмен было совершено 27 боевых вылетов. В ходе 49 вылетов было сброшено более 300 тонн боеприпасов. Продолжительность боевых вылетов составила более 30 часов. Во время одного из вылетов B-2 оставался в воздухе без посадки в течение 50 часов[18].
  • 19 марта 2011 года, во время военной операции «Одиссея. Рассвет», с базы ВВС Уайтмен штат Миссури были подняты три B-2 ВВС США. Совместно с двумя бомбардировщиками B-1B из Южной Дакоты они были направлены в Ливию. За время всей операции B-2 уничтожили 45, а B-1B 105 целей, среди которых были склады вооружений, объекты ПВО, командно-контрольные пункты, объекты обслуживания авиационной и прочей военной техники[22][23].

Аварии и катастрофы

По официальным данным США к 2010 году в небоевом происшествии был потерян один бомбардировщик B-2. 23 февраля 2008 года самолёт B-2 (серийный номер 89-0127, «Дух Канзаса») потерпел крушение у берегов тихоокеанского острова Гуам на американской военной базе Андерсен. Это был первый случай крушения самолёта этого типа. Двум лётчикам удалось катапультироваться.[24] После аварии полёты всех самолётов этого типа были приостановлены. В конце апреля 2008 года полёты были возобновлены.[25]

Комиссия по расследованию пришла к выводу, что причиной аварии стала халатность наземного персонала, не включившего обогрев приёмника воздушного давления для удаления скопившегося в нём конденсата[26]. Из-за этого система управления самолёта получала завышенное значение скорости и преждевременно дала команду на отрыв от земли. Действия экипажа признаны правильными, других отклонений от штатного режима в работе бортовых систем не выявлено, а моделирование ситуации на тренажёре показало, что спасти самолёт было невозможно[26].

В феврале 2010 года ещё один В-2 (серийный номер 88-0332, «Дух Вашингтона») серьёзно пострадал в результате возгорания в моторном отсеке при запуске двигателей на той же авиабазе Андерсен. Повреждённый самолёт находился в ремонте почти 4 года и вновь поднялся в небо только 16 декабря 2013 года[27]. Общая стоимость восстановительных работ превысила $105 миллионов[28].

Лётно-технические характеристики

Габаритный чертёж бомбардировщика B-2

Технические характеристики

  • Экипаж: 2 человека
  • Длина: 20,90 м
  • Размах крыла: 52,12 м
  • Высота: 5,10 м
  • Площадь крыла: 460 м²
  • Масса:
    • пустого: 71700 кг
    • нормальная взлётная масса: 152600 кг
    • максимальная взлетная масса: 171000 кг
    • масса топлива: 73000 кг
    • масса полезной нагрузки: до 22730 кг (до 27000 кг после модернизации [14])
  • Нагрузка на крыло:
    • при максимальной взлётной массе: 372 кг/м²
    • при нормальной взлётной массе: 332 кг/м²
  • Двигатель:
  • Тяговооружённость:
    • при нормальной взлётной массе: 0,20 кгс/кг
    • при максимальной взлётной массе: 0,18 кгс/кг

Лётные характеристики

  • Максимальная скорость: 1010 км/ч (М=0,95)
  • Крейсерская скорость: 900 км/ч (М=0,85)
  • Дальность полета:
    • максимальная: 11100 км
    • боевой радиус: 5300 км
  • Продолжительность полёта: до 6,5 ч
  • Практический потолок: 15240 м
  • ЭПР: по некоторым данным, от ~0,0014 до ~0,1 м²

Вооружение

  • Боевая нагрузка: до 22 730 кг (до 27 000 кг после модернизации[14])
  • Ядерное оружие: 16 х В61-11 (340 килотонн) или 16 х B83 (1,1 мегатонн) или 16 х AGM-129 ACM или 16 х AGM-131 SRAM II
  • Обычные бомбы: 80 х Mk.82 или 16 х Mk.84 или 36 кассетных бомб х CBU-87/CBU-89 GATOR
  • Высокоточное оружие: 8 х GBU-27 или AGM-154 JSOW или 12 х JDAM
  • Крылатые ракеты: 16 х AGM-158 JASSM[29]

Сравнение B-2 с аналогами

Ту-160 Ту-95[30] XB-70 Valkyrie B-1A B-1B B-2 B-52
Внешний вид
Максимальная взлётная масса, т 275 172,0[30] 246 176,8 216,4 171 229[31]
Максимальная боевая нагрузка, т 45 20 29,4 34 34[32][33]
(+22,7 на внеш. подвеске)
27 22,7
Максимальная скорость, км/ч 2230 882 3309[34] 2300[35] 1328 1010 957
Боевой радиус, км 7300[36] 6500 6900 5543 5300 7210[31]
Дальность с боевой нагрузкой, км 10 500 12 100 н/д 9817 12 000 н/д н/д
Максимальная дальность, км 14 500[37] 15 000 н/д 13 500[38] 11 100 16 090[31]
Рабочий потолок, м 21 765 11 900 23 600 18 900 18 290 15 000 16 765
Совокупная тяга двигателей, кгс 100 000 48 000 76 200 55 400 31 300 61 680
Применение технологий снижения заметности нет нет нет нет частично да нет
Количество самолётов в строю 16 68[39] нет н/д (произведено 4) 64[39] 19[39] 62[40][41]

Галерея

На вооружении

США США

См. также

Примечания

  1. ↑ B-2 Bomber: Cost and Operational Issues (Letter Report, 08/14/97, GAO/NSIAD-97-181)
  2. ↑ PART 1 — GENERAL
  3. 1 2 PASSIVE MULTISTATIC RADARS IN ANTI-STEALTH AIR DEFENCE. By Lieutenant Colonel Paul E. Hudson, BSc, CD1  (англ.)
  4. ↑ B-2A Spirit  (Проверено 5 июня 2013)
  5. 1 2 3 Program Acquisition Costs by Weapon System. Department of Defense Budget for Fiscal Year 1993. — January 29, 1992. — P. 22 — 124 p.
  6. ↑ "Air Force names final B-2 bomber 'Spirit of America'." fas.org, 14 July 200. Retrieved 16 June 2010.
  7. ↑ B-2 Spirit (fas.org)
  8. ↑ Pace 1999, p. Appendix.
  9. ↑ "B-2." fas.org. Retrieved 16 June 2010.
  10. ↑ Lenta.ru: Наука и техника: Оружие: США восстановили повреждённый пожаром бомбардировщик B-2
  11. ↑ «Northrop Grumman Adding Mobile Targets to B-2 Bomber Capabilities.» Northrop Grumman, 7 February 2008. Retrieved: 13 September 2009.
  12. ↑ «B-2 radar modernization program contract awarded.» US Air Force, 30 December 2008. Retrieved: 13 September 2009.
  13. ↑ «USAF Awards B-2 Radar Upgrade Production.»  (недоступная ссылка с 14-08-2013 [1883 дня] — историякопия) Aviation Week, 30 December 2008. Retrieved: 13 September 2009.
  14. 1 2 3 Mayer, Daryl. Northrop Grumman and USAF Verify Proper Fit of 30,000lb Penetrator Weapon on B-2 Bomber Архивировано 21 августа 2009 года. defpro.com, 22 July 2009. Retrieved: 13 September 2009.
  15. ↑ Бомбардировщик B-2 избавят от 20-летней неполадки
  16. ↑ Бомбардировщик B-2 завершил испытания над Северным полюсом
  17. ↑ Бомбардировщики B-2 получили новые радары
  18. 1 2 3 B-2 SPIRIT (af.mil)
  19. ↑ B-2 Bomber: Cost and Operational Issues (Letter Report, 08/14/97, GAO/NSIAD-97-181)
  20. ↑ GlobalSecurity.org - B-2 Production (англ.).
  21. ↑ Myers, Dominique (2002), "Acquisition Reform-Inside The Silver Bullet", Acquisition Review Journal Т. IX, no. 2 (Fall 2002): 312–322, <http://www.dau.mil/pubs/arq/2002arq/MyersFL02.pdf>. Проверено 1 сентября 2007.
  22. ↑ Air Force Magazine - Bombers over Libia (англ.). Архивировано 3 июня 2012 года.
  23. ↑ Wired Magazine - Two Bombers, 24 Hours, 100 Libyan Targets Destroyed (англ.). Архивировано 3 июня 2012 года.
  24. ↑ ВЗГЛЯД / Разбился уникальный самолет
  25. ↑ Лента новостей — PDA.AVIA.RU — Авиационные новости
  26. 1 2 23 февраля 2008 года: капельки воды привели к трагедии Архивировано 3 февраля 2014 года.
  27. ↑ When You’ve Only Got 20 B-2 Bombers
  28. ↑ The $105M resurrection of a B-2 stealth bomber
  29. ↑ Northrop Grumman - B-2 Spirit Weapons (англ.). Архивировано 3 июня 2012 года.
  30. 1 2 Летно-технические характеристики Ту-95
  31. 1 2 3 Ильин В. Е., Левин М. А. Бомбардировщики. - М.: Виктория, АСТ. 1996. - 272 с. Том 1. С. 68 ISBN 5-89327-004-5
  32. ↑ North American Aircraft Rockwell International: B-1B - Книга фактов, с. 12, таблица A-1a. (англ.). Архивировано 24 июня 2012 года.
  33. ↑ Управление Конгресса США по бюджету: Бомбардировщик B-1B и возможности его улучшения, с. 85/111, таблица А-1 (англ.). Архивировано 24 июня 2012 года.
  34. ↑ Национальный музей ВВС США: NORTH AMERICAN XB-70 VALKYRIE - Страница фактов (англ.). Архивировано 28 ноября 2012 года.
  35. ↑ Национальный музей ВВС США: B-1B LANCER — Страница фактов.
  36. ↑ "Tu-160 Blackjack (Tupolev)." globalsecurity.org. Retrieved 3 August 2009.
  37. ↑ Ту-160
  38. ↑ B-1B
  39. 1 2 3 The International Institute For Strategic Studies IISS. The Military Balance 2010. — Nuffield Press, 2010. — С. 40, 227, 228. — 492 с. — ISBN 9781857435573.
  40. ↑ The Military Balance 2010. p.-40
  41. ↑ Mehuron, Tamar A., Assoc. Editor. «2007 USAF Almanac — Equipment.» Архивировано 1 декабря 2007 года. AIR FORCE MAGAZINE, Journal of the Air Force Association, Vol. 90, Issue 5, May 2007, p. 62. ISSN: 0730-6784.
  42. ↑ The Military Balance 2016, p.38

Литература и источники

  • В. Юрцев. Новый американский бомбардировщик // "Зарубежное военное обозрение", № 2, 1987. стр.93

Ссылки

wiki.sc

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
