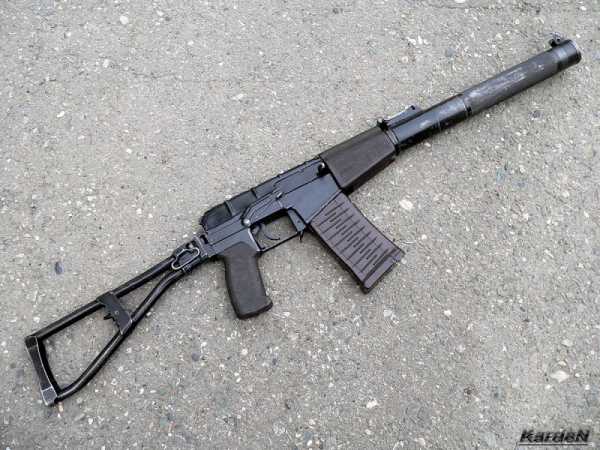

АС «Вал» (Автомат Специальный, Индекс ГРАУ — 6П30) — бесшумный автомат, разработанный в климовском ЦНИИточмаш конструкторами П. Сердюковым и В. Красниковым во второй половине 1980-х годов на базе бесшумной снайперской винтовки ВСС и состоящий на вооружении подразделений специального назначения России. «Вал» и «Винторез» унифицированы на 70 %, что положительно сказывается на производстве и эксплуатации. Также частью этой системы бесшумного оружия стал пистолет специальный самозарядный (ПСС) и нож разведчика стреляющий (НРС).

Автомат предназначен для специальных подразделений органов государственной безопасности и внутренних дел.

Содержание

• 1 История
• 2 Описание
• 3 Неполная разборка
• 4 Комплектация
• 5 Достоинства и недостатки
  • 5.1 Достоинства
  • 5.2 Недостатки
• 6 См. также
• 7 В массовой культуре
• 8 Иллюстрации
• 9 Примечания
• 10 Ссылки
• 11 Видео

История

До 1970-х годов подразделениями специального назначения СССР применялись в основном доработанные образцы стрелково-гранатомётного оружия общевойскового назначения, оснащённые глушителями и использовавшие специальные патроны с дозвуковой скоростью полёта пули. В качестве примера можно привести комплексы «Тишина» на базе АКМ и «Канарейка» на базе АКС74У, а также пистолеты ПБ и АПБ. Однако подобные решения имели свои недостатки (например, значительное увеличение размеров у пистолетов с глушителями, резкое снижение дальности эффективной стрельбы у автоматов с ПБС-1 и его ограниченный ресурс), поэтому параллельно в ЦНИИточмаш под руководством НИУ КГБ и ГРУ ГШ СССР создавались специальные образцы узконаправленного предназначения, которые бы могли обеспечивать бо́льшую скрытность действий спецподразделений.

Противоречивые тактико-технические требования к снайперской винтовке и автомату, выдвинутые различными ведомствами, стали причиной затягивания работ и к 1983 году требования были согласованы только по снайперской винтовке. ТТЗ к автомату было утверждено только через два года, однако оно оказало ключевое значение и для программы по разработке снайперской винтовки, поскольку предъявляло повышенное значение поражающей способности (требовалось обеспечить поражение живой силы в бронежилетах 6Б2 на дальности 400 м, в то время в ТТЗ на снайперскую винтовку говорилось только об армейском шлеме). В результате этого снайперская винтовка была полностью переделана под новый патрон 9×39 мм, а на её основе был создан автомат «Вал» (в свою очередь ставшего базой для малогабаритного автомата СР-3 «Вихрь»).

Описание

Автомат специальный «Вал» построен на основе газоотводной автоматики с длинным рабочим ходом газового поршня. Газовый поршень расположен над стволом и жестко связан с затворной рамой. Внутри поршень полый, и в него входит своим передним концом возвратно-боевая пружина. УСМ — ударникового типа. Запирание ствола осуществляется поворотным затвором, имеющим 6 боевых упоров, за вырезы в ствольной коробке. Ствольная коробка — фрезерованная из стали. В сравнении со штамповкой такой метод повышает жёсткость конструкции, однако также увеличивается масса и себестоимость производства. Для защиты от коррозии применяется воронение стали. В стенках ствола имеются четыре ряда наклонных отверстий, обеспечивающих равномерный отвод пороховых газов (часть газов отводится в камеру глушителя ещё при движении пули по стволу).

Приклад — трубчатый, складной влево, металлический, достаточно прочный для использования в ближнем бою, в сложенном состоянии не препятствует стрельбе. Шершавая поверхность пистолетной рукоятки позволяет прочно удерживать её, чему также способствует и сама форма рукоятки. Пистолетная рукоятка, цевьё и двухрядные магазины — пластиковые. Встроенный глушитель играет также роль пламегасителя. Благодаря ему и патронам с дозвуковой скоростью уровень звукового давления при выстреле составляет 130 дБ. Переводчик режимов огня расположен в задней части спусковой скобы, а предохранитель и рукоятка перезаряжания — справа. Несмотря на улучшения в эргономике в сравнении с автоматом Калашникова полностью двусторонним оружием «Вал» назвать нельзя: стрелку приходится убирать руку с пистолетной рукоятки для того, чтобы снять оружие с предохранителя или передёрнуть рукоятку затвора (для осуществления этих операций левой рукой приходится наклонить и развернуть автомат). Также в качестве недостатков стоит отметить лязг затвора и случаи повреждения пулей при выстреле.

В нём используются специальные 9-мм дозвуковые патроны СП-5 и СП-6. Пуля снайперского патрона СП-5 (со стальным сердечником) пробивает бронежилеты 2 класса или 6-мм стальной лист на дальности 100 м, а 2-мм — на всём расстоянии прицельной стрельбы, при этом сохраняется энергия, достаточная для поражения укрывшегося противника. Бронебойный патрон СП-6 с увеличенным сердечником из закалённой стали способен вывести из строя автомобиль и даже легкобронированную технику. Она пробивает 8-мм стальной лист на дальности 100 м, а 5-мм стальной лист или бронежилеты 3 класса — на всём расстоянии прицельной стрельбы. Данные показатели сравнимы с таковыми у стандартных патронов калибра 5,56 мм, 5,45 мм, обладающих в несколько раз большей дульной энергией.

Прицельные приспособления включают мушку и секторный прицел, маркированный от 25 до 400 метров, установленные на кожухе глушителя. Кроме того, на левой стенке ствольной коробки расположена планка для крепления кронштейнов для оптических дневных (например, ПСО-1М) и ночных (например, 1-ПН-51) прицелов, дающих возможность распознавать цели на удалении до 300 м.

Разобранный на основные узлы (ствольная коробка со стволом, автоматикой, УСМ и цевьём, глушитель с прицельными приспособлениями, приклад) автомат транспортируется в специальном кейсе вместе с прицелами и магазинами. Сборка занимает от 30 до 60 секунд в зависимости от подготовки стрелка.

Неполная разборка

1. Отделить магазин при нажатой защелке магазина.
2. Отделить глушитель при утопленной защелке корпуса глушителя.
3. Отделить сепаратор от корпуса глушителя при отжатой защелке сепаратора.
4. Отделить пружину сепаратора.
5. Отделить крышку ствольной коробки при утопленном фиксаторе крышки.
6. Отделить возвратный механизм, подав упор механизма вперед.
7. Отделить ударник, отведя его в крайнее заднее положение.
8. Отделить затворную раму с затвором, отведя в крайнее заднее положение.
9. Отделить затвор от затворной рамы.
10. Отделить цевье при утопленной защелке
11. Отделить трубку поворотом по часовой стрелке до совпадения со шлицом ствольной коробки.

Сборка производится в обратной последовательности.

Комплектация

1. Чехол для переноски.
2. Корпус пенала.
3. Крышка пенала.
4. Отвёртка.
5. Выколотка.
6. Ерш.
7. Протирка.
8. Нож-скребок.
9. Магазин.
10. Шомпол.
11. Масленка.
12. Чехол прицела.
13. Сумка для прицела и магазинов.
14. Магазины.
15. Сумка под ЗИП.
16. Ремень для ношения оружия.

Каждый автомат комплектуется индивидуальным (одиночным) комплектом запасных частей и принадлежностей (ЗИП-О). Он предназначен для обеспечения эксплуатации образца оружия и поддержания его в исправном состоянии. В состав ЗИП-О винтовки входят:

• шомпол — имеет с одной стороны кольцо, а с другой — резьбу для навинчивания протирки, ерша или скребка.
• масленка — стандартная, от автоматов АКМ.
• принадлежность — стандартная, от автоматов АКМ.
• скребок — предназначен для удаления порохового нагара с внутренней поверхности корпуса глушителя. Для чистки он навинчивается на шомпол. В процессе эксплуатации оружия конструкция скребка была изменена.
• нож — служит для удаления порохового нагара с поверхностей сепаратора, ствола и газового поршня. Нож имеет два лезвия — для чистки наружных поверхностей ствола и газового поршня, и для чистки сепаратора.
• шесть 20-зарядных магазинов,
• ремень.

В состав укладочных средств автомата входят:

• чехол для переноски автомата,
• сумка для переноски прицела
• жилет для размещения и переноски — шести магазинов, двух сигнальных ракет, или одной сигнальной ракеты и ножа, трех ручных гранат, пистолета ПСС и запасного магазина к нему.

Магазины автомата взаимозаменяемы с таковыми у винтовки ВСС Винторез.

Достоинства и недостатки

Достоинства

• Небольшие габариты и масса. Пуля имеет приемлемую дульную энергию (665 Дж), благодаря большой массе (16,1 г) долго сохраняет её. Так, на расстоянии 400 м она составляет около 500 Дж, что обеспечивает высокое пробивное и убойное действие.

• Кучность и меткость стрельбы на расстоянии до 300 м вполне удовлетворительны.

• Автомат прост по конструкции, легко разбирается. В разобранном виде помещается в кейсе.

• С левой стороны ствольной коробки имеется универсальное посадочное место для крепления оптических и ночных прицелов различного типа. Интегрированный со стволом глушитель обеспечивает хорошее подавление звуковой волны и вспышки пламени. Наложение остаточного звука на окружающие шумы делает звук выстрела неразличимым. Глушитель не имеет сменных элементов, поэтому обладает долговечностью.

• Переводчик режима огня находится рядом со спусковым крючком, его переключение возможно без снятия руки с рукоятки управления огнем.

• Использование нескольких типов патронов — СП-5, СП-6 обеспечивает как высокоточную стрельбу, так и поражение целей в индивидуальных средствах бронезащиты или находящихся за преградой (например, в автомобиле).

Недостатки

• Невысокая эффективная дальность стрельбы (не более 400 м). Лязг затвора при стрельбе. Металлический приклад недостаточно удобен. Ёмкость магазина недостаточна.
• Большая крутизна траектории затрудняет выбор точки прицеливания. Для выключения предохранителя необходимо отрывать руку от рукоятки управления огнем. Габариты глушителя слишком велики, в то же время жёсткость его сепаратора невелика. Запирание узла глушителя недостаточно свободное и надежное. Известны случаи повреждения сепаратора пулей при выстреле.
• Используемые патроны дефицитны.

См. также

• Винторез
• СР-3 «Вихрь»
• 9А-91
• ВСК-94

В массовой культуре

Присутствие в компьютерных играх:

• 7.62 High Calibre
• 7.62 перезарядка
• Бригада Е5
• S.T.A.L.K.E.R.: Тень Чернобыля
• S.T.A.L.K.E.R.: Чистое небо
• S.T.A.L.K.E.R.: Зов Припяти
• Battlefield 3
• Battlefield Play4Free
• Survarium
• Battlefield 4
• Chaser
• Contract Wars
• Ghost Recon Online
• SOCOM: Confrontation
• SOCOM: US Navy SEALs Fireteam Bravo 3
• World in Conflict
• присутствует в «ACE 2» для ARMA 2
• Блокада 3d FPS Online
• Wargame: Red Dragon
• Warface

Иллюстрации

Примечания

1. ↑ ГССН Грузии на сайте spec-naz.org
2. ↑ 1 2 3 4 5 «Стрелковое оружие России». Специальный выпуск 1, посвящённый ВСС «Винторез» и АС «Вал». В. Кораблин и В. Красников, «Техника молодёжи»
3. ↑ 1 2 3 4 5 описание АС «Вал» на сайте разработчика
4. ↑ 1 2 3 4 Статья «Автомат АС „Вал“» на сайте журнала «Братишка»
5. ↑ 1 2 3 4 5 6 7 Статья «Оружие специальных операций» на сайте журнала «Братишка»
6. ↑ AS Val — Internet Movie Firearms Database — Guns in Movies, TV and Video Games
7. ↑ Автомат специальный бесшумный АС Вал (Россия)
8. ↑ Описание АС «Вал» на сайте world.guns.ru
9. ↑ Автомат специальный (АС) «Вал»
10. ↑ Автомат АС Вал — Характеристики, Описание, Фото. | LiveGuns
11. ↑ AS Val — Internet Movie Firearms Database — Guns in Movies, TV and Video Games

Ссылки

• АС Вал. Оружие спецназа. (Спецназ.орг)
• Устройство, описание, неполная разборка АС «Вал»
• Описание АС «Вал» на сайте weapon.at.ua (Проверено 12 февраля 2010)

Видео

• Стрельба одиночными и очередями
• Стрельба по сосулькам
• Сборка и разборка автомата, изображения автомата

Войны и конфликты:	Первая чеченская война, Вторая чеченская война, Война в Южной Осетии (2008), Вооружённый конфликт на востоке Украины.
История производства
Конструктор:	П. Сердюков В. Красников
Разработан:	начало 1980-х годов
Производитель:	ЦНИИточмаш тульский оружейный завод
Всего выпущено:	производство продолжается
Варианты:	СР-3
Характеристики
Масса, кг:	2,5 (без прицела и с неснаряженным магазином) 3,54 (со снаряженным магазином и прицелом ПСО-1) 4,95 (со снаряженным магазином и прицелом 1-ПН-51)
Длина, мм:	875/615 с разложенным/ сложенным прикладом
Длина ствола, мм:	200 (без глушителя)
Ширина, мм:	40
Высота, мм:	205
Патрон:	9×39 мм (СП-5, СП-6)
Калибр, мм:	9
Принципы работы:	отвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин:	800-900 (техническая) 30 (боевая одиночными) 90 (боевая очередями)
Начальная скорость пули, м/с:	280—295
Прицельная дальность, м:	420 (открытый прицел) 400 (оптический ПСО-1-1) 300 (с ночным прицелом 1-ПН-51)
Вид боепитания:	коробчатый магазин на 20 патронов (допускается использование магазинов от ВСС на 10 патронов) мини-барабанные магазины на 38 или 51 патрон
Прицел:	секторный, имеется возможность установки различных коллиматорных, оптических и ночных прицелов
