Автомат Калашникова Складной Укороченный / АКС-74У / «Ксюха»
Автомат Калашникова Складной Укороченный образца 1974-го года / АКС-74У / «Ксюха»
Обзор АК-74.
Подборка детальных фотографий АКС-74У. Подборка-1.

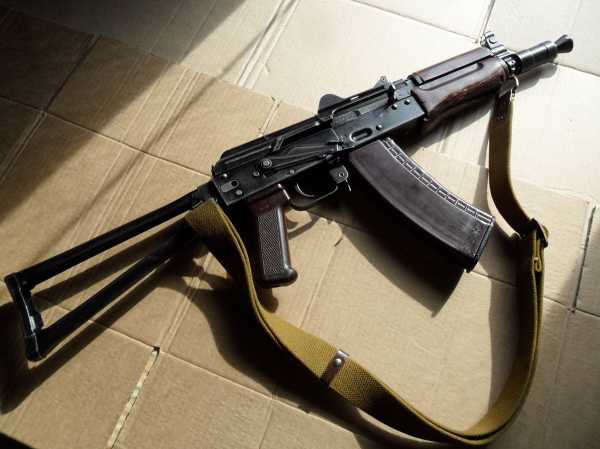

АКС-74У, Автомат Калашникова Складной Укороченный образца 1974го года (индекс ГРАУ – 6П26) – советский (позднее российский) укороченный автомат-пистолет-пулемет под патрон 5,45х39, разработанный коллективом конструкторов ижевского машиностроительного завода под руководством Михаила Тимофеевича Калашникова в 1976м году. Автомат предназначался для вооружения тех солдат и войсковых формирований, которым не положен по штату или неудобен обыкновенный полноразмерный АК-74.
История
Вместе с постановкой на вооружение серии автоматов АК советская промышленность полностью прекратила производство пистолетов-пулеметов ППШ и ППС-41. Проблему вооружения экипажей боевых машин, пилотов вертолетов и самолетов должен был решить новейший автоматический пистолет Стечкина АПС. Однако после определенного времени эксплуатации выяснился очевидный недостаток такого вида оружия – малая дальность и эффективность огня на дистанциях выше 25-40 метров. До 1970-х годов разобраться с этим вопросом советским конструкторам не удавалось. Для летчиков и экипажей бронемашин АКС или АКМС был слишком тяжелым и длинным, не позволяя удобно покидать машину в случае необходимости. В 1974 году СССР осуществил переход вооруженных сил на новоразработанный малоимпульсный патрон 5,45х39, изготовленный в качестве ответа на переход армией США на патрон 5,56х45. В связи с облегчением оружия и боеприпасов появилась возможность разработать достаточно легкий и компактный автомат, подходящий для вооружения бойцов, которым полноразмерный АК-74 был не положен по штату. По этим соображениям в 1979 году Ижевский Машиностроительный завод разработал АКС-74У – укороченную версию АК-74. Это оружие предназначалось для вооружения десантников, расчетов артиллерийских орудий, пилотов вертолетов и самолетов, а также экипажей боевых машин. В западных странах нишу укороченных автоматов или PDW (Personal Defense Weapon – оружие личной самообороны) занимают пистолеты-пулеметы. У НАТО это крайне популярный MP-5, в странах восточной Европы и Балканах это различные модификации АКМ. По сравнению с иностранными аналогами АКМ-74У имеет как недостатки, так и преимущества. В первую очередь в преимущества нужно записать автоматный калибр, что обеспечивает оружию пробиваемость и убойную силу как у «старшего брата» АК-74. Вторым достоинством можно назвать возможность крепления на оружие различных устройств, в том числе подствольный гранатомет, что очень нетипично для такого рода ПП. Однако у автомата есть и недостатки. В первую очередь это масса и габариты. В сравнении с немецким MP-5 АКС-74У тяжелее (2,7 без патронов; MP-5 – 2,5), однако короче (490 миллиметров с разложенным прикладом; MP-5 – 550 миллиметров с разложенным прикладом). По эргономическим и эксплуатационным характеристикам MP-5 обходит отечественный аналог. Более того, для такого класса оружия АКС-74У имеет высокую дальность стрельбы, а также хорошую проникающую способность пули.
Конструкция
Конструктивно АКС-74У практически полностью повторяет АКС-74. Схема работы автоматики точно такая же, то есть отвод пороховых газов. Это значит, что при выстреле пороховые газы отводятся из канала ствола по специальной газоотводной трубке. Затем под их давлением возвратный механизм отводит затвор в заднее положение, выбрасывает стреляную гильзу и досылает в патронник новую. После этого затвор поворачивается вправо и запирает канал ствола. Такая схема автоматики является крайне надежной и безотказной, что было проверено несколькими поколениями автомата Калашникова в прошлом. АКС-74У имеет трехпозиционный флажковый переводчик-предохранитель. Это устройство позволяло установить автомат на предохранитель, который блокировал шептала и затворную группу, или перевести режим огня. Автомат позволяет вести как стрельбу одиночно, так и полностью автоматически. Однако при ведении интенсивного автоматического огня (1-2 магазина) ствол перегревается, вызывая «плевки» и задержки, что не позволяет в полной мере пользоваться автоматом. УСМ куркового типа. Оружие имеет рамочный металлический приклад скелетного типа, деревянное цевье и накладку газовой трубки, а также пластиковую пистолетную рукоять. В более поздних модификациях конструкторы оборудовали АКС-74У планкой для крепления прицелов типа «ласточкин хвост». Имеется возможность крепить прицелы НСПУ (Ночной Стрелковый Прицел Унифицированный), коллиматоры «Кобра», прицелы ПСО. На стволе имеется резьба для крепления глушителя ПБС-4. На базе АКС-74У также был разработан стрелково-гранатометный комплекс 6С1 «Канарейка». В состав комплекса вошел сам АКС-74УБ с прибором бесшумной стрельбы ПБС-4, а также гранатомёт БС-1, предназначенный для борьбы с автомобильной и легкобронированной техникой. В целом комплекс предназначался для разведывательно-диверсионных групп и подразделений спецназа различных силовых ведомств. В отличии от АКС-74 АКС-74У имеет укороченный на 206 миллиметров ствол и шток газового поршня. Изменено также дульное устройство, служащий теперь пламегасителем и расширительной камерой. Крышку ствольной коробки прикрепили на шарнир спереди, также конструкторами был убран замедлитель темпа стрельбы, составляющий теперь 65-700 выстрелов в минуту. Изменения также коснулись прицельных приспособлений: целик новой конструкции, откидной, имеет только две отметки «350» и «500». Автомат имеет коробчатый магазин на 30 патронов (+1 в стволе), однако также может питаться увеличенными магазинами от РПК-74 на 45 патронов.
Номенклатура боеприпасов
АКС-74У не имеет такого же широкого выбора боеприпасов, как АК-74. Это связано с укороченным стволом и меньшей скоростью пули, что не позволяет использовать бронебойные пули особой мощности.
- 7Н6 – бронебойная пуля из стали со свинцовой рубашкой и стальным сердечником из мягкой стали внутри. С 500 метров пробивает стальной шлем. С вероятностью 50% пробивает стандартный армейский бронежилет на дистанции в 300 метров.
- 7Т3 – трассирующая пуля, предназначенная для целеуказания или корректировки результатов ведения огня. Представляет из себя обыкновенную пулю, донышко которой заполнено пиротехническим зарядом, сгорающим во время полета пули ярким зеленым пламенем.
Варианты и модификации
АКС-74У имеет две разных модификации, предназначенные для выполнения боевых задач в различной боевой обстановке.
- АКС-74У-Н2 – модификация автомата для ночных операций, оснащенная креплением «ласточкин хвост» для установки ночных прицелов НСПУ, работающий при малом естественном освещении (свет луны, отраженный свет от облаков).
- АКС-74УБ – бесшумная модификация автомата, которую оснастили резьбой для крепления прибора бесшумной беспламенной стрельбы ПБС-4, а также крепления «ласточкин хвост» для установки прицелов «Кобра» или ПСО.
Итоги
В итоге автомат получился универсальным. Он может выступать как пистолетом-пулеметом, так и карабином или полноценным автоматом. Помимо вооруженных сил и спецподразделений России АКС-74У состоит на вооружении МВД России в качестве усиления патрульных или постовых единиц, имеющих помимо АКС-74У только ПП «Кедр» и табельные пистолеты ПМ. Однако в таком использовании есть существенный минус – так как автомат не может использовать малорикошетирующий патрон, то существует серьезная опасность при стрельбе в замкнутых пространствах (подъезды, офисы, коридоры). Пуля 5,45 может срикошетить от бетонных или металлических стен и ранить или убить гражданских лиц или коллег. Существенным недостатком для служащих МВД можно назвать критический перегрев ствола, но такое оружие используется ими крайне редко, и еще реже – интенсивно и в автоматическом режиме. Также АКС-74У находится на вооружении службы судебных приставов, у инкассаторов ЦБ РФ и Сбербанка, а также армейских подразделений ВДВ, танковых войск и ВКС РФ. Несмотря на существенные конструктивные недостатки, «Ксюха» очень даже прижилась в войсках, заслужив уважительное отношение своих пользователей.
| Количество выстрелов | 30 патронов +1 в стволе |
| Калибр ствола | 5,45х39, 206,5 мм длина ствола |
| Боевая скорострельность | 100 выстрелов в минуту |
| Максимальная скорострельность | 700 выстрелов в минуту |
| Прицельная дальность | 500 метров |
| Максимальна дальность стрельбы | 1000 метров |
| Эффективная стрельба | 300 метров |
| Начальная скорость вылета | 735 м/с |
| Автоматика | отвод пороховых газов |
| Вес | 2,7 — без магазина |
| Энергия пули | 1143-1528 Дж |
| Размеры, мм | Длина (разлож. прикл.) — 730, ширина — 70, высота — 195 |
war-time.ru
Автомат Калашникова АКС-74У (Россия / СССР)
 |

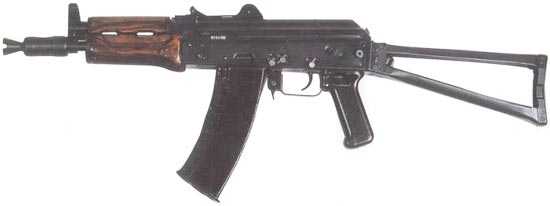

| АКС-74У |
После окончания Великой Отечественной войны и перехода вооруженных сил на семейства стрелкового оружия АК-47, в СССР не было принято на вооружение ни одного серийного образца пистолета-пулемета, хотя необходимость данного вида вооружения наблюдалась и довольно остро. Так как АКС-47 и его потомки не могли заменить ПП из-за своих габаритов, к созданию оружия, способного занять эту нишу, приступили после принятия промежуточного патрона малого калибра 5.45х39 мм.
В конце 60-х — начале 70-х годов ХХ века стала заметно проявляться общемировая тенденция к созданию совершенно новых в тактическом плане боевых образцов огнестрельного оружия путем небольшой переделки уже существующих автоматов (штурмовых винтовок). Конструкторы Бельгии, США, Великобритании, Венгрии стали законодателями мод: путем значительного укорочения ствола и применения складного приклада они бойко подгоняли массогабаритные параметры штатных штурмовых винтовок все ближе и ближе к характерным скорее для класса пистолета-пулемета, оставляя при этом явное превосходство в мощи огня.
Модное занятие вскоре нашло отклик и в СССР. Разработка компактного образца стандартного армейского оружия была начата в рамках конкурса «Модерн», в который были вовлечены именитые оружейники Ижевска, Коврова, Тулы.
автомат Симонова АГ-043
Достаточно простой и дешевый малогабаритный автомат в 1975 году в своем неповторимом стиле разработали в КБ под руководством С.Г. Симонова. Опытный вариант газоотводного АГ-043 с металлическим сдвижным плечевым упором по весу (2,1 кг без патронов) превосходил многие пистолеты-пулеметы и «питался» из стандартного пластикового 30-зарядного магазина от АК-74. Какими-то особенными преимуществами по скорострельности, баллистике и надежности работы АГ-043 не обладал, главным подкупающим его достоинством оставалась очевидная компактность (что послужило поводом для сенсационных слухов о его «гэбэшном» предназначении именно как оружия скрытого ношения — полное складывание приклада уменьшало длину автомата более чем в полтора раза, с 680 до 420 мм).
автомат Стечкина ТКБ-0116
Тульское ЦКИБ СОО на государственные испытания по теме «Модерн» начала 1970-х годов представило несколько экспериментальных вариантов укороченного автомата конструкции И.Я. Стечкина. Его ТКБ-0116 мог смело претендовать на звание самого необычного конкурсанта. Автоматика с коротким ходом ствола, поворот которого к тому же осуществлял запирание. Основным элементом газового двигателя служил надульник, он же выполнял функции пламегасителя и компенсатора. Определенный шарм автомату придавал прямой коробчатый магазин на 20 патронов и складывающийся наверх плечевой упор. Весьма лестные отзывы испытателей, в первую очередь по кучности боя, давали стечкинскому «Модерну» неплохие шансы в честной конкуренции.

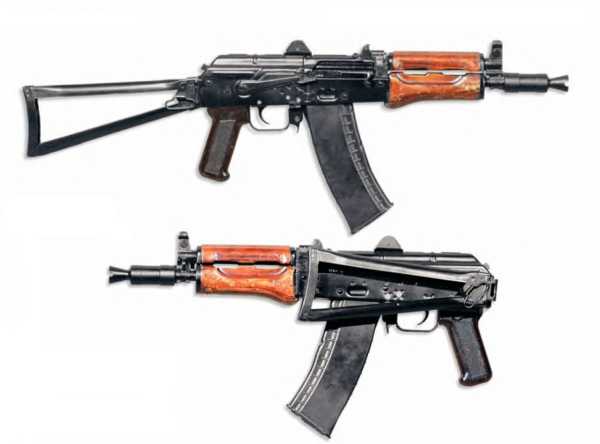

АКС-74У
приклад сложен
Проще всего дела обстояли в Ижевске, где создавали компактное оружие на базе основного автомата. Отработанная до мелочей конструкция АКМ и проект его 5,45-мм преемника под шифром А-3 снимали необходимость начинать все с нуля. Ствол укоротили до 255 миллиметров, отнесли назад газовую камору и основание мушки (соответственно уменьшив длину штока газового поршня), для полного сгорания пороха при выстреле ввели объемный цилиндрический надульник. Секторный прицел заменили простым L-образным перекидным целиком на крышке ствольной коробки, теперь постоянно закрепленной на оружии и шарнирно откидывающейся при разборке вверх. Проволочный металлический приклад с поворотным затыльником, как и у автомата Стечкина, складывался наверх, уменьшая общую длину автомата до 475 мм. В 1973 году первый экспериментальный «Мини-Калашников» слегка улучшили. Ствол «подрезали» еще на 35 миллиметров — автомат стал короче. Приклад позаимствовали у АКМС — автомат стал удобнее. Оформление газоотводного узла и дульной части было в меру облагорожено — автомат стал красивее. Большее давление пороховых газов у дульного среза ствола остро потребовало установки усиленного пламегасителя-дожигателя. Опытный образец 1976 года имел еще более короткий ствол (206,5 мм), складывающийся вправо трубчатый фигурный плечевой упор и сниженную до 2,4 кг массу. Окончательный вариант малогабаритного автомата Калашникова максимально унифицировали с уже принятым к тому времени на вооружение АКС-74.
 |
| АКС-74У |
В конце концов, в конкурсе на новый компактный автомат «ввиду высокой унификации производства и эксплуатации по отношению к автомату АКС-74» оказался ижевский вариант укороченного автомата. Механизмы, компоновка органов управления и общее устройство были аналогичны автомату АКС-74, что не только удешевляло выпуск и облегчало обслуживание и ремонт, но и упрощало подготовку личного состава.
| Калибр, мм | 5.45×39 |
| Длина, мм — приклад разложен — приклад сложен | 730 490 |
| Длина ствола, мм | 206.5 |
| Вес без магазина, кг | 2.485 |
| Магазин, кол. патронов | 20, 30, 45 |
| Начальная скорость пули, м/с | 735 |
| Прицельная дальность стрельбы, м | 350 — 500 |
| Темп стрельбы, выстр/мин | 700 |
Однако новый компактный автомат Калашникова получил и некоторые недостатки. Укороченный по сравнению с оригиналом в два раза ствол «малыша», как и следовало ожидать, резко снизил начальную скорость пули до 735 м/с и, отсюда, прицельную дальность ведения огня (вместе с эффективной). Посему сама собой отпала необходимость в сложном прицельном приспособлении. Перекидной целик прицела нового оружия занимал всего два фиксированных положения: для стрельбы на расстояния до 350 метров (дальность прямого выстрела по ростовой фигуре, маркировка на целике «П») и на дистанции от 350 до 500 метров (установка «4-5»). Стрелять на большие расстояния из укороченного автомата категорически не рекомендуется. Давным-давно замечено, что такие параметры, как легкость оружия и малое рассеивание пуль при стрельбе друг с другом сочетаются весьма редко. Зато невысокую кучность слегка компенсирует возросшая боевая скорострельность — отнесение по сравнению с АКС-74 далеко назад газовой камеры уменьшило время цикла автоматики, повысив темп автоматической стрельбы до 700 выстрелов в минуту. Для более или менее приемлемой стабилизации полета пули, выпущенной из короткого ствола автомата, пришлось несколько увеличить крутизну нарезов – шаг нарезов уменьшился с 200 до 160 миллиметров, правда, при этом увеличивается напряжение в оболочке пули.
В остальном новый укороченный автомат был компактным, удобным и красивым образцом стрелкового оружия.
 |
| АКС-74УН с установленным ночным прицелом НСПУ |
В 1980 году под обозначением АКС-74У (6П26) автомат Калашникова складной укороченный образца 1974 года начал поступать в войска и в первую очередь ВДВ.

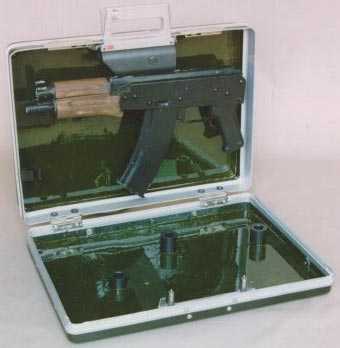

кейс-автомат АКС-74У
Однако роль стандартного оружия воздушно-десантных войск «коротышке» АКС-74У не удалась — давала знать малая дальность эффективной стрельбы и не очень высокая (по армейским понятиям) кучность боя. В то же время в экстремальных условиях ограниченного пространства, при боевых действиях в населенных пунктах и оборонительных сооружениях автомат смог проявить себя с самой лучшей стороны. Легкость и портативность автомата-«малыша» (490х267х87 мм — габариты со сложенным прикладом), позволяющие без больших проблем и ругани управляться с ним и в тесном помещении, и в автомашине, в сочетании с высокой поражающей способностью в ближнем бою сделали АКС-74У «лакомым кусочком» для различных подразделений особого назначения, как Министерства Обороны, так и МВД СССР. В почете он оказался у морских пехотинцев и, как ни странно, летчиков. В «обычных» армейских частях укороченный автомат, однако, прижился лишь в качестве вспомогательного оружия для военнослужащих, считающихся основными фигурантами программы «личного оружия самозащиты» — вроде связистов, гранатометчиков, экипажей боевых машин и т.д. и т.п. Кроме того АКС-74У стал популярен среди различных служб охраны высокопоставленных государственных лиц, а также в криминальной среде.
При этом следует отметить, что высокая скорость пули и наличие в ней стального сердечника обеспечивают оружию неплохую бронепробиваемость, что важно, учитывая распространение средств бронезащиты. Но это качество, так ценное для армейского оружия, во многом становится своей противоположностью при проведении полицейских и специальных операций, особенно в урбанизированной среде. Высокоскоростная малокалиберная пуля склонна к непредсказуемым рикошетам, особенно это касается ведения огня в домах с железобетонными стенами. Кроме того, у этой пули малое останавливающее действие, а для оружия полицейского класса это весьма существенный показатель. Также отмечаются плохая кучность и быстрый перегрев ствола.
Основные мощности по производству АКС-74У были развернуты, вопреки ожиданиям, не в Ижевске, а на Тульском оружейном заводе, с небольшими технологическими изменениями. По заявлению производителя безотказность, повышенная долговечность, стойкость покрытия деталей автомата гарантируются в любых климатических и погодных условиях в интервале температур от -50°С до +50°С.
 |

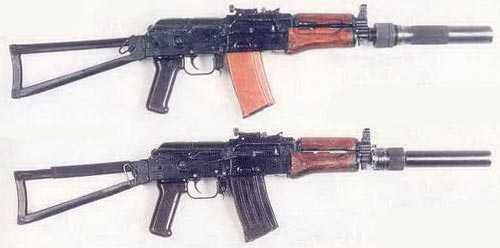

| АКС-74УБ с прибором бесшумной стрельбы ПБС-3 (вверху) и ПБС-4 (внизу) |
Специфика применения малогабаритного вооружения войсками специального назначения в дальнейшем не раз потребовала внесения в стандартный образец АКС-74У разного рода дополнений и усовершенствований.
Так появились «ночные» модификации АКС-74УН с универсальной планкой для установки ночных прицелов с левой стороны ствольной коробки, и «бесшумные» АКС-74УБ с установленным «глушителем» типа ПБС-3 или ПБС-4, при этом магазин снаряжается специальными патронами с дозвуковой скоростью пули.
Как симбиоз АКС-74УБ и 30-миллиметрового подствольного гранатомета БС-1 появился бесшумный стрелково-гранатометный комплекс «Канарейка».
Вынужденная служба автомата в силовых структурах правоохранительных органов и тут привела к созданию «узкоспециальных» модификаций. Так был создан кейс-автомат для подразделений специального назначения КГБ (ФСБ).
В Туле АКС-74У изящно «приспособили» к 9-миллиметровому боеприпасу СП-5 (СП-6), назвав полученный образец оружия малогабаритным автоматом ОЦ-11 «Тис».
В Ижевске В.М. Калашников совместно с А.Е. Драгуновым превратили автомат в пистолет-пулемет «Бизон-2», стреляющий 9-миллиметровыми патронами от ПМ.

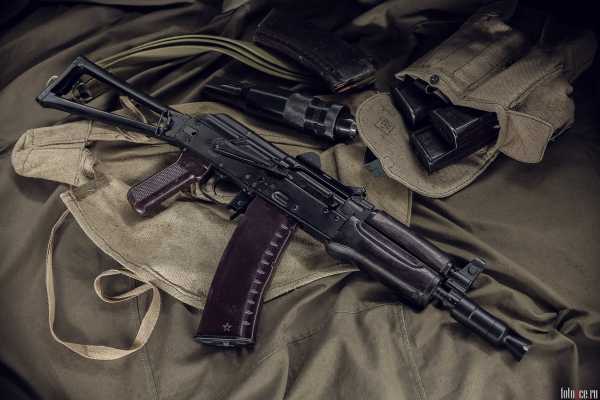

В последних модификациях «классического» автомата АКС-74У деревянные детали уступили место пластиковым, помимо стандартных магазинов на 30 и 45 патронов используются укороченные 20-местные.
Работы над модернизацией АКС-74У не прекратились и позже.
| АКС-74УБ в варианте бесшумного стрелково-гранатометного комплекса «Канарейка» |
weaponland.ru
Автомат Калашникова укороченный АКС-74У. Штурмовые винтовки мира

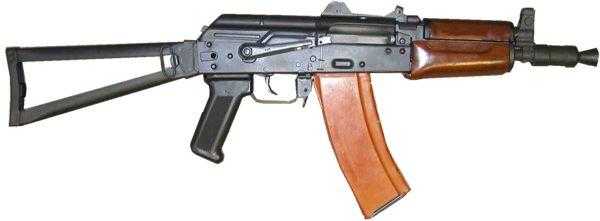

Автомат Калашникова укороченный АКС-74У
Автомат Калашникова укороченный АКС-74У
Модифицированный автомат АКС-74УБ в комплекте со съемным глушителем и 30 мм подствольным бесшумным гранатометом БС-1 «Тишина»
| Калибр: | 5,45?39 мм |
| Длина: | 735 мм (490 мм со сложенным прикладом) |
| Длина ствола: | 210 мм |
| Вес без патронов: | 2,71 кг |
| Емкость магазина: | 30 патронов |
| Темп стрельбы: | 650–735 выстрелов в минуту |
Укороченный автомат АКС-74У был разработан в конце 1970-х годов в рамках конкурсной программы «Модерн» на базе штатного автомата АК-74 (в модификации АКС-74 со складным прикладом) специально для вооружения экипажей боевых машин, расчетов орудий и иного армейского персонала, для которого штатный автомат АК-74 слишком велик. Кроме армии, АКС-74У широко используется в МВД, так как компактен и удобен при перемещении в автомобиле и при действиях в помещениях. По этой же причине, а также потому что его легко спрятать в сумке или под одеждой, АКС-74У популярен среди различных служб охраны высокопоставленных государственных лиц, а также среди бандитов. Специально для сил и подразделений специального назначения был разработан вариант АКС-74УБ, у которого штатная дульная насадка заменена резьбой для крепления глушителя (как правило используется прибор для бесшумной стрельбы ПБС-4), а под автомат может монтироваться специальный 30 мм гранатомет БС-1. Ряд модификаций может иметь боковую планку для крепления ночных и дневных прицелов.
По своим габаритам и массе, а также тактической нише АКС-74У близок к пистолетам-пулеметам (ПП), однако в силу применяемого промежуточного патрона и механизмов штатного автомата считается все-таки укороченным автоматом, а не ПП. К достоинствам АКС-74У относятся высокая мобильность в стесненных условиях (помещения, салон автомобиля), возможность скрытого ношения, довольно высокая пробивная способность патрона. Недостатки — малая прицельная дальность стрельбы (при довольно большой убойной дальности полета пули), невысокое останавливающее действие пули, склонность к быстрому перегреву при стрельбе.
С точки зрения тактической ниши АКС-74У в целом аналогичен таким зарубежным компактным автоматам, как Colt CAR-15 Commando, SIG SG-552 или Heckler-Koch HK-53.
АКС-74У создан с максимальной унификацией по узлам и деталям с автоматами АК-74 / АКС-74. Он отличается от АКС-74 в следующем: укорочен в 2 раза ствол с соответственно передвинутой назад газовой каморой, укорочен шток газового поршня; установлен специальный надульник, служащий расширительной камерой (для надежного функционирования газового двигателя автоматики) и пламегасителем; крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней ее части; целик перекидной, с установками на 200 и 400 метров, закреплен на крышке ствольной коробки. Все механизмы, органы управления и общее устройство АКС-74У аналогичны устройству автомата АКС-74.
Поделитесь на страничкеСледующая глава >
