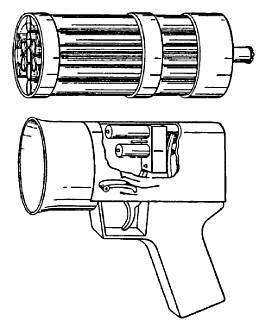

Подводный пистолет Р. Бара

Одной из первых таких разработок стал револьвер американского инженера Р. Барра из корпорации AAI.

Подводный пистолет Р. Бара

Револьвер Барра, выпущенный в 1969 году, представлял собой простой пистолет с вращающимся бойком и с шестью статичными стволами.
Основными новшествами стали пенопластовый кожух, который придавал револьверу нулевую плавучесть, не позволяя ему ни тонуть, ни всплывать, а также специальные боеприпасы.
Именно эти боеприпасы во многом определили дальнейшее развитие подводного огнестрельного оружия. Фактически каждый патрон являлся отдельным стволом, в котором помещалась игловидная пуля, выталкиваемая пыжом. Этот же пыж, после выстрела, закупоривал ствол гильзы, не давая выходить пороховым газам, тем самым не выдавал местоположения пловца.

Револьвер Ф. Стивенса

Другая модель зарубежного подводного оружия «активного» типа – револьвер Ф. Стивенса имеет вращающийся блок из 6 стволов калибра .38 (по американской системе калибров, по русской – 9,0; 9,3) и стреляет также стрелами.
Фото к сожалению найти не удалось.

Реактивное ружье Ч. Ламберта

Американский же инженер Чандли Вильям Ламберт разработал в 1964 году многоствольное «Реактивное ружье с вращающимся бойком». Эта конструкция несколько напоминает предыдущую: кольцевой блок неподвижных стволов-патронов (правда, их стало уже 12), вращающийся боек, последовательно накалывающий капсюли патронов. Главное отличие — использование реактивных пуль-стрел. Оружие получилось более громоздким и массивным, поэтому конструктор снабдил его двумя рукоятками для удержания. Взведение курка-бойка и его поворот на 30° осуществляется самовзводным ударно-спусковым механизмом за счет мускульного усилия стрелка, как и в обычном револьвере. Так как это усилие довольно значительно, то спусковой крючок выполнен в виде массивной скобы, нажимают на которую сразу двумя-тремя пальцами.

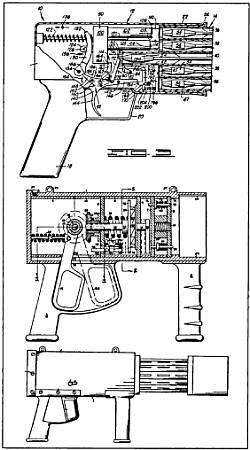

Подводное многоствольное реактивное устройство револьверного типа Чэнли В. Ламберта

Большой размер спусковой скобы также облегчает использование оружия в толстых перчатках. Ощутимый недостаток — значительный газовый пузырь, образующийся при выстреле, демаскирующий стрелка и затрудняющий точное прицеливание для производства следующего выстрела.

Патрон с реактивной пулей-гарпуном.

В этой конструкции использовались снаряды «Ланседжет» (Lancejet — «реактивная острога»), созданные калифорнийской фирмой М.В.А. в рамках работ над реактивным стрелковым оружием (см.). Снаряд имел калибр 6,4 мм, длину 300 мм, стартовую массу 55,7 г, пороховой реактивный двигатель. Под такие снаряды были выполнены из алюминиевого сплава пусковые устройства длиной 456 мм — однозарядное с неснаряженной массой 0,45 кг и шестизарядное массой 0,68 кг.
Полное сгорание порохового заряда двигателя и, соответственно, достижение максимальной скорости происходило на удалении 2,4 м от дульного среза пускового устройства. Энергии снаряда хватало на пробитие 2-дюймового (50,8-мм) фанерного щита на дальности 7,5 м (глубину испытаний источники не указывают). Однако самое сильное пробивное и останавливающее действие бесполезно, если снаряд проходит мимо цели. А в случае подводного «Ланседжет», как и с остальными вариантами реактивного стрелкового оружия, кучность оказалась невысокой — на той же дальности в мишень диаметром 40 см попадала лишь половина снарядов, что не давало надежды на надежное поражение противника.

Многозарядные гладкоствольные подводные ружья

В США были разработаны также многозарядные гладкоствольные подводные ружья со стволами, имеющими три канала под калибр 12 мм, предназначенные для защиты пловцов от акул и других морских животных, и подводное ружье, работающее по принципу миномета. Но все эти образцы представляют интерес лишь с точки зрения анализа многообразия технических решений.

Специальное подводное пневматическое ружье

Немецкий подводный пистолет BUW-2

В 1971 году в ФРГ фирмой AJW был разработан подводный пистолет BUW-2. Это многозарядное полуавтоматическое пусковое устройство, стреляющее активно-реактивными пулями с гидродинамической стабилизацией. Патроны размещаются в 4 стволах, которые образуют блок одноразового использования. В печати сообщалось также о наличии на вооружении зарубежных боевых пловцов универсальных пневматических пистолетов, обеспечивающих дальность стрельбы под водой до 10 м, а в воздухе — до 250 м. Боеприпасами к ним служат стальные иглы калибром 4-5 мм и длиной 30-60 мм. Причем иглы могут снабжаться ампулами с отравляющими веществами. Емкость магазина составляет 15-20 игл. Однако, анализируя характеристики пистолета, кажется очень сомнительным достижение указанных дальностей стрельбы. Даже приблизительные расчеты показывают, что такая стрельба возможна лишь при условии давления газа в канале ствола около 2000 кг/м2 и более, а для этого необходим пороховой заряд.

Подводная магазинная гарпунная винтовка В. Линкольна Бара

Винтовка получилось внешне схожим с рассмотренной выше конструкцией Ламберта, но принципиальным отличием является вращающийся барабан с блоком из 13 пусковых трубок с реактивными стрелами и неподвижными бойками. Оружие представляет собой по сути громоздкий револьвер. Трубки расположены в барабане следующим образом: одна — в центре, а вокруг центральной трубки двумя концентрическими окружностями расположены еще 12 (по 6 в каждом ряду). Ударников три: один центральный и по одному для каждого (внешнего и внутреннего) ряда трубок.

Подводная магазинная гарпунная винтовка В. Линкольна Барра

Самовзводный ударно-спусковой и фиксирующий механизмы обеспечивают последовательную стрельбу сначала из наружного кольца стволов, затем из внутреннего, и заключительный выстрел производится из центрального ствола. Каждая стрела оснащена сзади миниатюрным реактивным твердотопливным двигателем, имеющим на задней торцевой стенке капсюль, который срабатывает при ударе по нему бойка и воспламеняет пороховую шашку двигателя. Под давлением пороховых газов стрела вылетает из ствола в направлении цели. Для перезаряжания оружия барабан отделяется от корпуса, снаряжается стрелами и снова вставляется на место. Большой боезапас позволяет вести подводному бойцу довольно длительный огневой бой

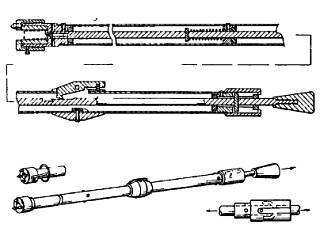

Конструкция патрона-ствола

Немецкий пистолет P11

Оригинально подошла к разработке оружия для боевых пловцов фирма «Heckler Koch». В своем пистолете P11 она использовала сменный блок из пяти заранее снаряжаемых стволов, обеспечивающих выстрел без образования газовых пузырьков. Стволы заряжаются на заводе, перезаряжаться могут только в специальной мастерской.

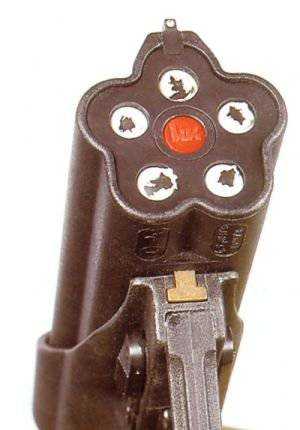

Наиболее необычной частью P11 стал электронный пусковой механизм, инициирующий электрокапсюли «стволов». Электронный механизм, хорошо знакомый по целевому спортивному оружию, обеспечивает малое усилие спуска, регулируемое в широких пределах время работы. Но в условиях столь агрессивной среды, как морская вода, его надежность вызывает опасения.

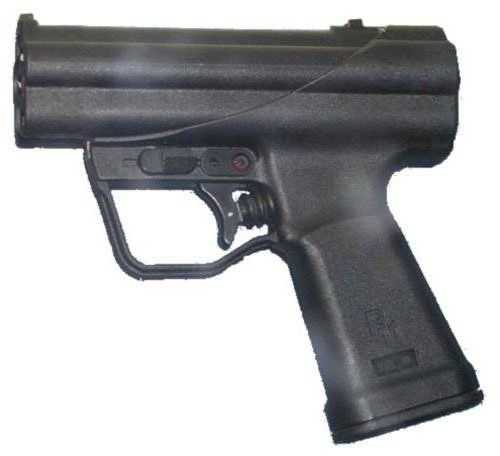

Подводный пистолет Heckler Koch HK P11

По данным авторитетного издательства Jane’s пистолеты этого типа состоят на вооружении боевых пловцов таких стран как Германия, Италия, Франция, Норвегия, Великобритания, США и других.
Пистолет предназначен для ведения боевых действий под водой, где обычные пули теряют эффективность на расстоянии порядка одного метра, или даже менее, в зависимости от глубины. Поэтому для Р11 были разработаны специальные боеприпасы номинальным калибром 7.62мм, выстреливающие длинные иглообразные пули, хорошо стабилизирующиеся в воде. Боеприпасы в заводских условиях снаряжаются в пятизарядные блоки стволов, которые устанавливаются на рамку оружия с пистолетной рукояткой. После отстрела всех 5 зарядов из стволов блок стволов снимается и выбрасывается, либо сохраняется для последующего возврата на завод для перезарядки (если стрельба велась в тренировочных условиях). Воспламенение зарядов – электрическое, источник питания (две 9-вольтовых батареи) находится в герметичном отсеке в пистолетной рукоятке. Эффективная дальность стрельбы составляет до 15 метров под водой и до 30 метров – на воздухе.

Специальный патрон калибра 7,62-мм для пистолета P-11

Патрон с бронебойной пулей

Пуля для подводной стрельбы

Патрон для бесшумной и беспламенной стрельбы на воздухе снаряжался пулей калибра 7,62-мм с начальной скоростью полёта 190 метров в секунду. Патрон состоит из пластиковой гильзы и бронзового обтюратора с закраиной и винтовой резьбой для герметичной фиксации патрона в стволе. Патроны снаряжаются капсюлями электрического воспламенения. Известно несколько вариантов снаряжения патрона: с пулей со свинцовым сердечником и бронебойной пулей со стальным сердечником (вершинка окрашена в чёрный цвет). Патроны для стрельбы под водой снаряжаются цельнометаллической стреловидной пулей калибра 4,8-мм. Предположительно, пуля стабилизируется при помощи эффекта кавитации достигаемого сложной геометрией пули.

Специальный подводный пистолет СПП-1 и автомат подводный специальный АПС

Особо жгучий интерес представляют советские автомат АПС (автомат подводный специальный) и неавтоматический 4-ствольный пистолет СПП-1 (специальный подводный пистолет), предназначенные для подводной стрельбы. Данные образцы были созданы более 20 лет назад, но только в начале 90-годов они были официально представлены публике. Сказать, что этот комплекс подводного оружия и боеприпасов к ним вызвал огромный интерес западных специалистов — значит не сказать ничего. Это был шок. И было от чего. Это объясняется тем, что, например, в США проблема создания подводного автомата длительное время считалась не решаемой в принципе и стояла по реальной перспективе осуществления в одном ряду с разработкой вечного двигателя и прозрачного танка (!).

Специальный подводный пистолет СПП-1

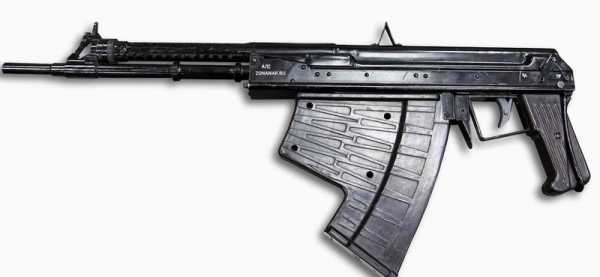

Автомат подводный специальный АПС.

Боеприпасы 7,62х39; 4,5х39; 5,66х39 (СССР/Россия).

Во второй половине 1960-х годов в нашей стране появились подразделения боевых пловцов: так, в 1967 году на Черноморском флоте был сформирован отряд борьбы с подводными диверсионными силами и средствами (ПДСС). Причиной тому были активизировавшиеся за рубежом работы по созданию регулярных подразделений боевых пловцов для проведения разведывательно-диверсионных операций. Свежа была память и о гибели линкора Новороссийск в Севастопольской бухте 29 октября 1955 года. И хотя предположение о диверсии выглядело (и выглядит до сих пор) наименее вероятным, сбрасывать со счетов такую опасность было нельзя. Бойцам, призванным бороться с подводными диверсантами, требовалось оружие, способное вести огонь под водой. Созданные для этой цели 5,66-мм автомат АПС и 4,5-мм пистолет СПП-1 представляют особый интерес в ряду оружия подводной стрельбы, благодаря необычным техническим решениям. Непосредственно разработкой оружия занимались супруги Елена и Владимир Симоновы (В.В. Симонов — внучатый племянник знаменитого советского оружейника С.Г. Симонова). В 1968г. было выдано задание на разработку подводного пистолета, точнее — пистолетного комплекса. ЦНИИточмаш и ТОЗ были созданы 4,5-мм патрон и пистолет, принятый на вооружение в 1971г. под обозначением СПП-1 (специальный подводный пистолет). Заметим, что параллельно с активным СПП велась разработка 7,62-мм реактивного пистолета подводной стрельбы, которой предшествовало изучение зарубежных реактивных образцов. Разработку патрона СПС (4,5×39) к СПП-1 вели П.Ф. Сазонов и О.П. Кравченко. Пуля подводного патрона выглядит несколько необычно. Это игла массой 13,2 г большого удлинения (около 25:1 -длина иглы 115 мм), именуемая в просторечии гвоздь. Гроздь вставляется в гильзу обычного промежуточного патрона с зарядом пороха. Разумеется, принимаются меры для герметизации и повышения коррозионной стойкости патрона. Носовая часть пули выполнена двухконусной и чуть притуплена Пуля такой схемы большого удлинения при высокой скорости движения в воде образует вокруг себя кавитационный пузырь (каверну), который удерживается на протяжении всего пути под водой и служит пуле стабилизатором, — уникальное решение.

СПП-1 относится к типу неавтоматических многоствольных пистолетов. Блок из четырех гладких стволов шарнирно крепится на рамке и вращается вокруг ее цапф. Для заряжания он откидывается вниз – как в «переломных» охотничьих ружьях, а запирается, опять-таки подобно ружью, на нижний крюк и защелку. Заряжание производится пачкой (обоймой) с четырьмя патронами. При отпирании блока стволов экстрактор сдвигает пачку со стреляными гильзами назад, облегчая и несколько ускоряя перезаряжание: под водой процесс перезаряжания занимает около 5 секунд.

Автомат АПС («автомат подводный специальный», не путать с «автоматическим пистолетом Стечкина») рассчитан на стрельбу специальными 5,66-мм патронами МПС и МПСТ (трассирующий) типа 5,66×39. Патрон (как и патрон для пистолета) разработан в ЦНИИточмаш Сазоновым и Кравченко на основе гильзы промежуточного патрона и также снаряжен «гвоздем». Длина «гвоздя» -120 мм, масса – 20,3-20,8 г, всего патрона – соответственно 150 мм и 27-28 г.
Ствол – гладкий. Работа автоматики основана на отводе пороховых газов через отверстие в стенке канала ствола, с длинным ходом газового поршня, имеется газовый регулятор. Запирание канала ствола – поворотом затвора. Выстрел с заднего шептала позволяет несколько компенсировать действие отдачи, что немаловажно под водой. Тем не менее кучность стрельбы подводного автомата невелика.
Спусковой механизм собран в отдельном корпусе и допускает ведение одиночного либо непрерывного огня (короткими – 3-5 выстрелов и длинными – до 10 выстрелов очередями), снабжен флажковым переводчиком-предохранителем. Питание – от отъемного коробчатого магазина на 26 патронов. Необычная форма магазина связана с большой длиной патрона и сравнительно небольшой шириной пружины подавателя. Длинная пуля породила ряд проблем в подаче патронов. Два ряда патронов в магазине разделены пластиной, верхние пули удерживаются пружинной задержкой. Внутри ствольной коробки смонтирован отсекатель патронов.

Китайский трехствольный подводный пистолет QSS-05

В январе 2010 г. промелькнула кое какая информация на китайском канале CCTV, о создании в Китае подводного пистолета калибра 5,8 мм

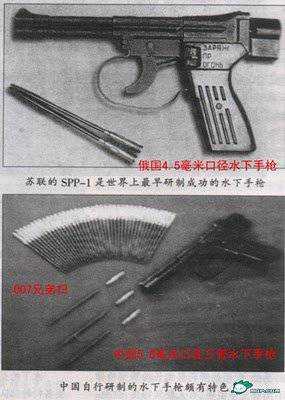

Вверху четырехствольный СПП-1 (СССР/Россия), внизу трехствольный QSS-05 (Китай)

Китайский автомат для подводной стрельбы

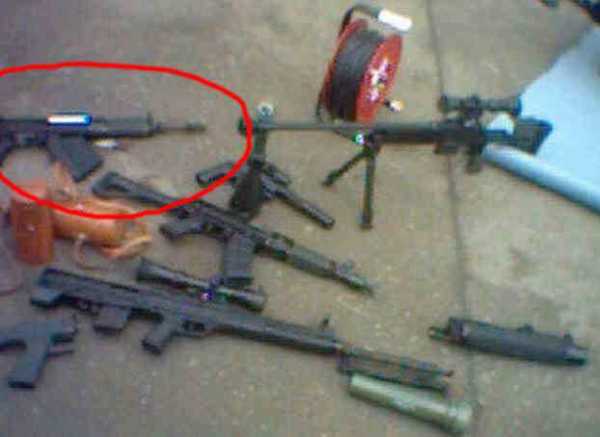

Так же в том 2010 г. на китайском канале CCTV, был репортаж о создании в Китае автомата для подводной стрельбы калибра 5,8 мм

Автомат для подводной стрельбы

Китайские 5,8 мм боеприпасы для подводной стрельбы.

Сходство китайских образцов с советскими говорит о том что Китай пошел по стопам советских конструкторов и решил не играться со сложными электронными пусковыми механизмами как немцы, реактивными стрелами как американцы, а просто воссоздал аналог (я повторю ещё раз специально для любителей которые развивают бурные дискуссии о копировании китайцами всего что попало им в руки, АНАЛОГ) советского подводного пистолета и автомата.

Автомат двухсредный АСМ-ДТ «Морской Лев»

Чтобы расширить диапазон применения подводных автоматов на основе узлов АПС и АКС-74У была разработана схема «подводно-воздушного» автомата со сменным питанием – магазин от АПС с патронами МПС или от АК-74 со штатными 5,45-мм патронами обр. 1973 г. (7Н6). В итоге на свет появился экспериментальный амфибийный (двухсредный, подводный) автомат АСМ-ДТ «Морской Лев».

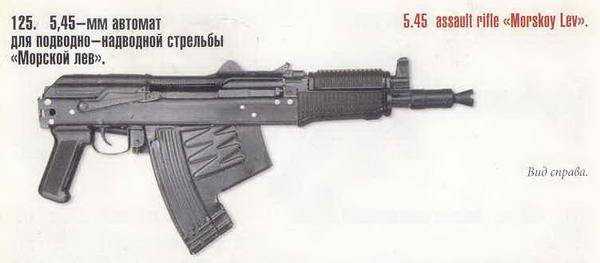

Экспериментальный амфибийный (двухсредный, подводный) автомат АСМ-ДТ «Морской Лев».

В конце 1990х годов сотрудники Тульского проектно-конструкторского технологического института машиностроения (ТПКТИМаш) под руководством доктора технических наук Юрия Сергеевича Данилова разработали уникальный амфибийный (двухсредный) автомат АСМ-ДТ. Данный автомат позволяет вести эффективный огонь под водой специальными боеприпасами с игловидными пулями большого удлинения (конструктивно аналогичными патронам МПС и МПСТ от автомата АПС, но отличающимися от них диаметром пуль-игл). При переходе в воздушную среду в автомат вместо магазина с подводными патронами устанавливается стандартный магазин от автомата АК-74 с патронами калибра 5,45х39мм (7Н6, 7Н10, 7Н22 и другими), что позволяет вести эффективную стрельбу по целям на суше на дальностях стрельбы и с точностью, близкой к таковым для автомата АКС-74У, и гораздо лучшими, чем у автомата АПС в воздушной среде.

Экспериментальный автомат АСМ-ДТ (автомат специальный многоцелевой) «Морской Лев».

Калибр: 5,45мм (5,45х39 М74 для надводной и 5,45х39 специальный для подводной стрельбы)
Тип автоматики: газоотводный, запирание поворотом затвора
Магазин: 30 патронов для надводной или 26 — для подводной стрельбы

Автомат АСМ-ДТ Морской Лев так и остался лишь экспериментальным оружием.
Однако Данилов Ю.С. не остановился на достигнутом и в результате на свет появился АДС (автомат двухсредный специальный). Подобно предшественнику (АСМ-ДТ), этот прототип использовал различные типы магазинов для надводной и подводной стрельбы и имел схожие с АСМ-ДТ тактико-технические характеристики, но компоновка автомата была выполнена по схеме «булл-пап».

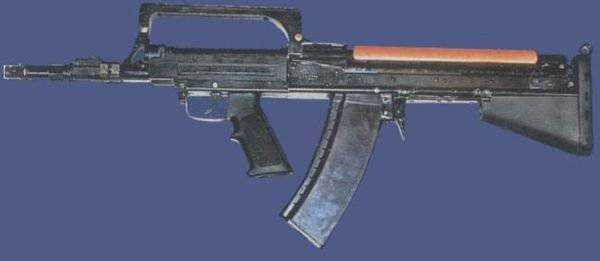

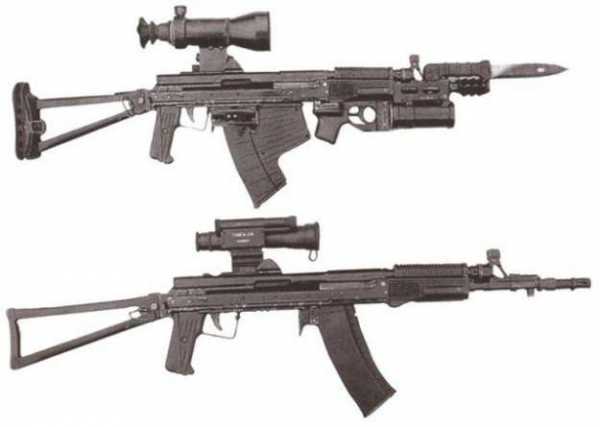

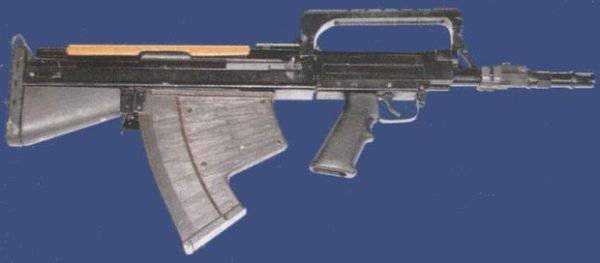

Один из ранних опытных образца автомата АДС (А-91), созданный на базе автомата АСМ-ДТ, в конфигурации для стрельбы «на воздухе»

Один из ранних опытных образца автомата АДС(А-91), созданный на базе автомата АСМ-ДТ, в конфигурации для стрельбы под водой.

Не известно, как бы сложилась судьба, по моему мнению прекрасных образцов инженерной мысли АСМ-ДТ и АДС (он же А-91), какой образец был бы принят на вооружение, если бы не новая усовершенствованная модель автомата АДС, разработанного Юрием Сергеевичем Даниловым под новый подводный патрон 5,45х39 ПСП

Принципиальная схема боеприпаса 5,45х39 ПСП автомата АДС.

Именно разработка данного боеприпаса позволила значительно упростить конструкцию двухсредного автомата

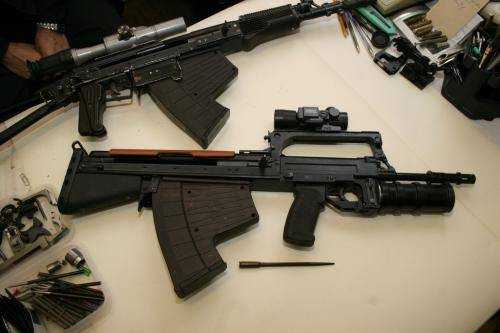

Первые варианты модернизированного АДС под патрон ПСП

Новый «подводный» патрон имел те же внешние габариты, что и штатный патрон 5,45х39мм. Новый патрон, получивший название ПСП, был снабжен пулей с ведущими поясками длиной 53 мм, которая утоплена в гильзу на большую часть своей длины. Это позволило сохранить общие габариты нового патрона в размерах штатного наземного и обеспечить при этом форму пули, пригодную для использования в водной среде. ПСП комплектуется твердосплавной (фактически — бронебойной) пулей массой 16 грамм, имеющей начальную скорость (в воздушной среде) порядка 330 м/с. В водной среде стабилизация пули и уменьшение сопротивления окружающей жидкости осуществляется посредством кавитационной полости, создаваемой вокруг пули при движении за счет плоской площадки в носовой части пули. Эффективная дальность стрельбы патроном ПСП под водой составляет примерно 25 метров на глубине 5 метров и до 18 метров на глубине погружения 20 метров. Для обучения и тренировоктакже разработан учебный подводный патрон ПСП-У, имеющий бронзовую пулю массой 8 грамм, с меньшей эффективной дальностью стрельбы и меньшей пробиваемостью. При стрельбе под водой патрон ПСП превосходит 5.6мм патроны МПС от автомата АПС по боевой эффективности. В силу стандартных габаритов, патроны 5.45 ПСП и ПСП-У могут применяться из обычных стандартных магазинов от автоматов АК-74.

Окончательный вариант:

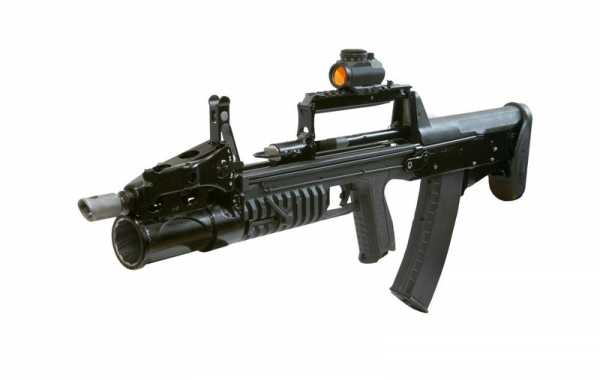

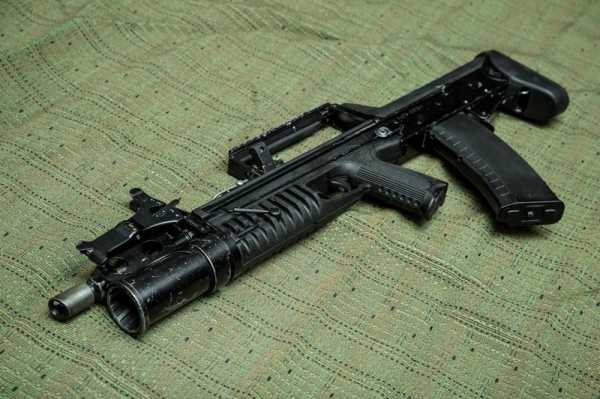

Автоматно — гранатомётный комплекс АДС

Источники:
http://raigap.livejournal.com/98516.html
http://zbroya.info/ru/blog/2239_ognestrelnoe-oruzhie-boevykh-plovtsov/
http://www.litmir.net
http://alternathistory.livejournal.com

topwar.ru

Русская амфибия | Журнал Популярная Механика

Этот автомат разрабатывали специально для военно-морского спецназа. Он может стрелять и на суше, и под водой. При необходимости он становится грозным штурмовым оружием или инструментом бесшумной снайперской войны. В один образец конструкторам удалось заложить потенциал целого оружейного арсенала. До недавнего времени он был засекречен, и демонстрировать его на публике было строго запрещено. Сегодня гриф секретности снят, и мы можем в деталях рассмотреть новую разработку Тульского К. Б. приборостроения под названием АДС — автомат двусредный специальный.

Про боевых пловцов известно очень немного. Вода — одна из самых сложных сред для выживания человека, и в ней не всякий сможет нормально себя чувствовать, а уж тем более работать. Это удел настоящих профессионалов. Правда, не стоит думать, что боевые пловцы — исключительно «водные жители». Разумеется, вода — лишь одна из сред, в которых они работают, и большое количество операций проходит на суше, вдали от каких-либо водоемов. В этом и заключается извечная проблема вооружения военно-морского спецназа: бойцам необходимо оружие для работы и под водой, и на суше.

В 70-х годах ХХ века подразделения специального назначения Советского военно-морского флота были вооружены двумя образцами специального подводного оружия. Это пистолет СПП-1М калибра 4,5 мм и автомат АПС калибра 5,66 мм. К слову, у последнего до сих пор не существует аналогов в мире. СССР — единственная страна, где было создано автоматическое огнестрельное подводное оружие.

И пистолет, и автомат показывают достойные результаты стрельбы в воде, поражая противника на дистанциях, превышающих дальность прямой видимости водолаза. Их изюминка — боеприпасы СПС и МПС. В гильзе бутылочной формы установлена длинная иглообразная пуля длиною 120 мм, которая выходит из гладкого ствола, лишенного нарезов. При движении такая пуля создает перед собой кавитационную каверну — полость, заполненную водяным паром. Кавитация стабилизирует игольчатую пулю и помогает ей двигаться быстрее. Игольчатые пули сохраняют убойную силу на дистанциях до 30 м, тогда как обычные нарезные патроны оказываются бессильны уже на метровом расстоянии.

Образцы подводного оружия СПП-1М и АПС изначально разрабатывались для стрельбы именно под водой, однако позже выяснилось, что их боеприпасы позволяют поражать цели и на суше. Подводный автомат АПС позволяет вести эффективную стрельбу на суше на расстояниях до 100 м, подводный пистолет СПП-1М — на расстоянии до 17 м. Для ближнего боя этого вполне достаточно, но, если речь идет о работе на более дальние дистанции на суше, бойцам военно-морского спецназа приходится брать с собой не только подводное оружие, но и сухопутное. В этом случае список вооружения боевого пловца выглядит так: автомат АКС со складным прикладом, подствольный гранатомет 6Г15 и автомат подводный специальный АПС. Такой набор и сам по себе весит немало, к тому же увеличивается вес носимого боекомплекта: ведь АПС и Калашников используют разные боеприпасы, и приходится брать с собой и те и другие.

Автомат двусредный специальный (АДС). Масса — 4,6 кг; длина — 660 мм; длина ствола — 415 мм; скорострельность — 600−800 выстрелов в минуту; прицельная дальность — 600 м на суше, 25 м в воде.

В целях уменьшения веса носимого вооружения и боекомплекта командование ВМФ разработало техническое задание на принципиально новый универсальный двусредный автомат, который смог бы объединить в себе АК, АПС и гранатомет и при этом был бы не хуже каждого из них в отдельности как в водной среде, так и на суше. Задача по разработке такого оружия была поставлена Тульскому КБ приборостроения.

Ствол от плеча

Автомат двусредный специальный АДС — оружие с газоотводной схемой, у которого канал ствола запирается путем поворота затвора. За основу был принят автомат А-91 — универсальный автоматно-гранатометный комплекс, созданный в Тульском КБ приборостроения, сочетающий в себе автомат калибра 5,45 или 5,56 мм и интегрированный 40-мм подствольный гранатомет. В базовый автомат внесли значительные преобразования — была изменена схема работы автоматики, материалы покрытия и некоторые другие элементы. И хотя внешне автоматы были очень похожи, технически АДС достаточно сильно отличался от своего прародителя.

АПС (автомат подводный специальный). На вооружении с 1975 года; масса — 2,46 кг; длина — 832 мм (с разложенным прикладом; скорострельность — 500−600 выстрелов в минуту; прицельная дальность — 30 м (на глубине 5 м), 100 м на суше.

В качестве формфактора для двусредного автомата была выбрана схема булл-пап, в которой магазин размещается за рукояткой, а ствольная коробка одновременно служит прикладом. Такая компоновка значительно уменьшает общую длину оружия при сохранении необходимой длины ствола и, как следствие, дистанции стрельбы. Плюсы данной компоновки очевидны. Меньшая длина оружия предполагает меньшую проекцию, то есть стрелок представляет собой меньшую по размерам мишень. Система булл-пап значительно упрощает работу с оружием в закрытых пространствах, узких помещениях и при входе в дверной проем или окно.

Булл-пап не получил такого широкого распространения, как оружейные системы с традиционным расположением магазина и рукоятки, ввиду некоторых «хронических болезней» схемы, среди которых сложности при стрельбе с левого плеча (гильзы летят прямо в лицо стрелка) и центр тяжести, смещенный в заднюю часть оружия. Проблема центра тяжести исчезла сама собой, когда было принято решение о введении в конструкцию встроенного гранатомета, который уравновесил тяжелую заднюю часть оружия.

СПП-1 (специальный пистолет подводный). На вооружении с 1971 года; масса — 950 г; длина — 244 мм; емкость магазина — 4 патрона, заряжаемых в отдельные стволы.

С выбросом гильз вправо-вбок и неудобством для левши дело обстояло чуть сложнее, но и тут было найдено решение. Во‑первых, для облегчения работы с АДС стрелка с любой ведущей рукой рукоятка перезарядки была выполнена поворотной, чтобы стрелок сам мог выбирать, откуда ему удобнее перезаряжать оружие. Во‑вторых, конструкторы разработали систему, при которой стреляная гильза экстрагируется не вбок, а вперед и таким образом не задевает лицо стрелка, по какую бы сторону от автомата оно ни находилось. Вылетает гильза из небольшого отверстия, расположенного у основания рукоятки для переноски оружия.

Благодаря этому факту, а также затвору, выполненному в виде плотно входящего в ствольную коробку поршня, на корпусе АДС нет крупных отверстий. В результате уменьшается уровень загазованности в районе лица стрелка (что особенно важно для прицеливания под водой), кроме того, уменьшается риск попадания грязи внутрь ствольной коробки, что положительно сказывается на надежности автомата.

Патрон с секретом

Создание боеприпаса для АДС — задача как минимум не менее важная и сложная, чем разработка самого автомата. Конструкторам предстояло изготовить патрон для подвод­ной стрельбы с размерами и калибром, аналогичным размерам штатного «сухопутного» 5,45 х 39 мм патрона, но не уступающего по дальности «подводному» патрону МПС.

С этой задачей тульские оружейники справились: новый патрон ПСП обеспечивает поражение подводных целей на расстояниях до 25 м, при этом позволяя вести прицельный огонь на суше на 100 м и более. Достигнутый прогресс стал возможен благодаря применению пули увеличенной (по сравнению с калашниковской) длины, которая более глубоко утоплена в гильзу, что позволяет сохранить габариты стандартного промежуточного патрона. Работает пуля по тому же принципу, что и предшественницы: при выстреле она создает перед собой кавитационную полость, которая помогает снаряду дольше сохранять стабильность и скорость в водной среде.

Для стрельбы подводными патронами нужно лишь поменять боеприпасы и установить газовый регулятор автомата в подводное положение. Однако в экстремальной ситуации, если у дайвера вдруг возникла необходимость незамедлительно вступить в бой на суше, можно стрелять, даже не меняя положения газового регулятора и не заменяя патроны на «обычные». Конечно, результаты могут быть не такими, как при стрельбе из стандартного АК, но для отражения внезапной атаки этого будет вполне достаточно.

У нового патрона ПСП масса плюсов. Будучи идентичным по габаритам стандартному 5,45 х 39, этот патрон унифицирован с ним, а это означает, что АДС может стрелять как патронами ПСП, так и стандартными АК, при этом показывая результаты стрельбы, соответствующие стандартному АК74. При необходимости работать как на суше, так и под водой оперативник берет с собой два типа патронов и только ОДИН автомат. Нет надобности нести и дополнительные магазины к подводным патронам, ведь патроны ПСП могут снаряжаться в стандартные магазины от АК (хотя для обеспечения безотказной работы под водой магазины для подводных патронов имеют иную пружину подавателя).

Встроенный гранатомет уравновешивает тяжелую заднюю часть автомата, устраняя характерную для схемы булл-пап проблему со смещенным центром тяжести.

Все это означает, что боевой пловец понесет на себе гораздо меньший вес. А если вдруг на поле боя закончатся боеприпасы, сможет пополнить боезапас стандартными патронами АК на любом складе или даже воспользоваться боезапасом поверженного противника: ведь Калашников есть в большинстве армий мира.

Вплавь налегке

Тульский АДС — оружие многозадачное, практически трансформер. Один автомат можно использовать как арсенал сразу из нескольких образцов оружия. Помимо самого автомата, который может вести огонь на суше и под водой, оружейный комплекс включает в себя 40-мм гранатомет, использующий для стрельбы гранаты ВОГ-25. Эти боеприпасы способны поражать противника на дистанциях до 400 м. Попадая в цель, граната поражает все вокруг осколками в радиусе 10 м. Такой взрыв и на открытом пространстве способен сильно проредить ряды противника, а уж в закрытом помещении и вовсе уничтожит все живое. Несмотря на то что гранатомет интегрирован в корпус АДС, его ствол и прицел при необходимости можно снять, чтобы уменьшить массу оружия.

Автомат имеет два спусковых крючка внутри контура спусковой скобы. Один отвечает за стрельбу из самого автомата, другой — за гранатомет. Примечательно, что спусковой крючок автомата имеет предохранитель в виде клавиши на крючке, которую стрелок должен полностью нажать, прежде чем произвести выстрел. Подобные технические решения крайне редко применяются на длинноствольном оружии и больше характерны для пистолетов, таких как отечественный СР-1 или австрийский Glock. Они обеспечивают более чем высокий уровень безопасности при обращении с оружием.

Помимо базовых опций автомат имеет и дополнительные: может комплектоваться съемным прибором бесшумной стрельбы, значительно уменьшающим звук выстрела. Используя его, АДС можно применять в разведывательных миссиях или для скрытного уничтожения часовых в случае штурма. На рукоятке для переноски оружия смонтирована планка Пикатинни, на которую можно установить любой оптический дневной или ночной прицел или коллиматор. В таком случае АДС превращается в снайперскую винтовку. Одно из решений в конструкции АДС и вовсе вводит его в зал славы шпионских гаджетов. При стрельбе одиночными выстрелами гильза не покидает ствольную коробку оружия и остается в небольшом отверстии, через которое обычно экстрагируется наружу. При следующих выстрелах предыдущие гильзы будут выталкиваться последующими. Но при необходимости можно поразить цель единственным выстрелом и не оставить никаких следов.

На сегодняшний день автомат двусредный специальный АДС уже прошел все этапы войсковых испытаний и официально принят на вооружение Российской армии. Это оружие относится к категории специального, и вооружаться им будут прежде всего подразделения специального назначения и в первую очередь части ВМФ. АДС также принят на вооружение в ряде силовых структур, которые обеспечивают безопасность на водном транспорте и в водных акваториях.

www.popmech.ru

АПС автомат подводный специальный — характеристики, ттх, фото

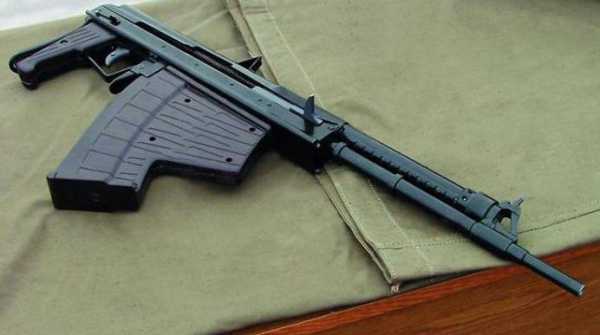

Автомат подводный специальный АПС (Россия)

Автомат подводный специальный — АПС

Автомат подводный специальный — АПС

Стрельба под водой из автомата АПС

АПС (Автомат Подводный Специальный) является индивидуальным оружием пловца-аквалангиста и служит для поражения как надводных, так и подводных целей. Данный автомат состоит на вооружении подразделений боевых пловцов России и Украины, а также предлагался на экспорт через «Рособоронэкспорт». Никому в мире не удалось повторить такую советскую технологию создания автоматического подводного оружия. Однако боевые пловцы вынуждены были, отправляясь на задания, учебные, естественно, брать с собой по два пистолета и автомата: как подводные АПС и СПП-1, так и обычные АК и ПМ. Впоследствии КБ было создано ещё 2 различных системы.

Для АПС был разработан патрон с пулей игольчатого типа, это позволило решить две проблемы — стабилизации пули в воде без придания ей вращающего момента (так как ствол не имеет нарезов) и сохранения энергии пули на достаточно большом расстоянии. Принцип работы автоматики АПС позволяет преодолевать инертное сопротивление жидкости внутри механизмов этого оружия. Дальность эффективного огня превышает дальность прямой видимости в воде. При стрельбе на воздухе на расстоянии 30 м все попадания укладываются в круг диаметром 15 см. Убойное действие пули на воздухе сохраняется на дистанции до 100 м. На предельных дальностях стрельбы под водой убойной силы пули хватает для поражения противника в гидрокостюме с поролоновой прокладкой, а также органического стекла толщиной до 5 мм.

Ствольная коробка — штампованная из стального листа. УСМ позволяет вести стрельбу как одиночными, так и непрерывными очередями. Предохранитель-переводчик режимов расположен с левой стороны ствольной коробки над пистолетной рукояткой. Проволочный приклад в походном положении задвигается внутрь ствольной коробки. Ресурс автомата — 2000 выстрелов под водой или 180 выстрелов на воздухе. Помимо стандартного боеприпаса МПС в боекомплект также входит трассирующий патрон МПСТ для корректирования стрельбы.

Технические характеристики

Калибр: 5,6×39

Длина оружия: 820/615 мм

Длина ствола: 300 мм

Высота оружия: 250

Ширина оружия: 65

Масса без патронов: 2,4 кг.

Темп стрельбы: 500 выстр./мин (600 выстр./мин – в воздушной среде)

Емкость магазина: 26 патронов

Штурмовые винтовки

www.armoury-online.ru

фото, характеристики, аналоги :: SYL.ru

В 1950-е годы были созданы первые акваланги. Это дало людям возможность использовать подводную среду как арену для военных действий. С древних времен ныряльщики в качестве средств для самозащиты применяли ножи. Однако ножи в подводном сражении являются малоэффективными. Шансы остаться в живых у пловца, вооруженного только одним клинком, были минимальны. Использовать гарпунные ружья оказалось нецелесообразным: они имели слабую убойную силу и низкую скорострельность. Применять их можно было только для подводной охоты или в качестве защиты от акул. Успешное отражение под водой атаки специально обученного противника стало возможным с применением подводного огнестрельного оружия.

Работы по его созданию велись конструкторами во многих странах. Одним из образцов, завоевавших впоследствии популярность, стал автомат для подводной стрельбы АПС. Информация о том, что собой представляет данное оружие и какими аналогичными моделями пользуются боевые пловцы других государств, содержится в статье.

Знакомство с автоматом

АПС (автомат подводный специальный) является индивидуальным оружием пловца-аквалангиста, используемым для поражения надводных и подводных целей. В середине 1970-х оружие поступило на вооружение советского военно-морского флота.

Начало работ

В 1955 году СССР всколыхнуло страшное известие: в результате произошедшей катастрофы на территории Севастопольской бухты в Новороссийске утонул линкор. Советские специалисты были убеждены, что это произошло в результате успешно проведенной противником диверсии. Несмотря на то что результаты расследования так и не дали никаких оснований для утверждений о наличии внешнего вмешательства, произошедшая трагедия принудила советских военных задуматься о том, как можно успешно защититься от реальных подводных атак диверсионных групп. Вскоре в СССР были сформированы специальные боевые подразделения, пловцы которых вооружались созданными советскими конструкторами подводными автоматами АПС (фото оружия представлено в статье).

О разработчиках

Научно-исследовательскими и опытно-конструкторскими работами занималась группа сотрудников предприятия «ЦНИИточмаш» в г. Подольске. Ее руководителем был назначен В.В. Симонов. Патроны для оружия разработали П.Ф. Сазонов и О.П. Кравченко. Первый вариант подводного автомата АПС собрал советский конструктор П. А. Тканев. В 1975 году на оружейном заводе в городе Туле было налажено серийное производство данного оружия. Подводный автомат специальный (АПС) предназначался для бойцов спецназа воздушно-морского флота Советского Союза. В наши дни данным оружием пользуются российские и украинские боевые пловцы.

С какой проблемой столкнулись конструкторы?

Проектируя подводное стрелковое оружие, конструкторы обнаружили, что оно достаточно легко может выходить из строя. Причиной поломок стало высокое сопротивление воды, способствующее скапливанию пара в стволах. Данный фактор приходилось учитывать в работе над подводным автоматом АПС.

Разработки

Стрельба из подводного автомата АПС ведется с применением разработанного для него боеприпаса МПС (морского патрона специального) калибра 5,6 мм. Патрон оснащен игольчатой стреловидного типа пулей, имеющей сужения в головной части. Длина пули — 120 мм. Вес ее составляет 15 г. Стабильность движения в воде и сохранение энергии при стрельбе на большие дистанции стали возможны за счет специальной кавитационной полости, которой разработчики оснастили пулю в головной части. Корректировка стрельбы осуществляется при помощи специальных трассирующих морских патронов (МПСТ). Поскольку для стволов подводных автоматов АПС не предусмотрены нарезы, то пуля не получает необходимого для ее стабильного движения крутящего момента. В результате выпущенный из АПС снаряд способен поражать цель на дистанции, не превышающей ста метров. Это существенно ограничивает боевые возможности аквалангиста на суше. Для боевых пловцов советскими конструкторами дополнительно были спроектированы СПП-1 (специальные подводные пистолеты), которые также приспособлены для стрельбы под водой. В качестве боеприпасов для СПП-1 предназначались патроны МСП и МПСТ.

Как устроено оружие?

Стальная коробка автомата изготовлена из штампованного стального листа. Несмотря на то что АПС предназначен для стрельбы под водой, внешне он очень похож на сухопутный образец. Для подводного оружия разработан специальный механизм, осуществляющий автоматическую перезарядку. В его работе используется энергия пороховых газов, выводимая из канала ствола. Ударно-спусковой механизм дает возможность бойцу производить стрельбу одиночными и очередями. Режим ведения огня регулируется при помощи специального переводчика. Расположен он на ствольной коробке с левой стороны. Автомат оснащен выдвижным металлическим проволочным прикладом, который легко выдвигается из ствольной коробки. В условиях похода приклад задвигается обратно в ствольную коробку, а сам автомат крепится к борту подводного средства передвижения.

Принцип действия

Во время выстрела происходит перемещение затвора автомата назад. В результате открывается ствольный канал, извлекается и экстрагируется из патронника отстрелянная гильза. На возвратную пружину оказывает воздействие затворная рама. Результатом сжатия пружины стали перемещение отсекателя и установка на боевом взводе спускового механизма. Распрямляясь, пружина при помощи затвора досылает в патронник очередной боеприпас и закрывает ствольный канал. Для ствольной коробки предусмотрены специальные боевые упоры. С их помощью осуществляется запирание затвора. Если его боевые выступы зашли за упоры, то процедура запирания считается завершенной. Во время движения вперед затворной рамы происходит ее взаимодействие с ударником, который оборудован бойком. Выстрел происходит в результате разбивания данным бойком патронного капсюля.

О боепитании подводного оружия

Боеприпасы содержатся в коробчатом двурядном магазине. Его вместительность составляет 26 патронов. Автоматный магазин оборудован специальной разделительной пластиной и пружинными захватами, с помощью которых осуществляется надежная фиксация верхних боеприпасов.

О тактико-технических характеристиках АПС

Подводный автомат обладает следующими показателями:

• Весит оружие 2,46 кг.
• Длина – 84 см (с разложенным прикладом), 62 см (без приклада).
• Боеприпасы: МПС и МПСТ калибра 5,66 мм.
• Скорострельность: 600 выстрелов в минуту.
• Скорость пули, выпущенной под водой, составляет 360 м/с, в воздухе: 365 м/с.
• Под водой боевой ресурс автомата составляет 2 тыс. выстрелов, на суше – 180.
• Показатель прицельной дальности под водой варьируется в пределах 10-30 м, на берегу – не более 100 метров.

Для того чтобы пробить органическое стекло толщиной 0,5 см и гидрокостюм противника, достаточно убойной силы подводного автомата АПС. Аналоги данного советского оружия состоят на вооружении ВМФ в других государствах.

Подводное оружие для китайских пловцов

На базе советского АПС было спроектировано индивидуальное стрелковое оружие для боевых аквалангистов КНР. Модель поступила на вооружение в 2006 году и значится как QBS-6. Изделие представляет собой подводный автомат, предназначающийся для поражения подводных и надводных вражеских целей. Конструктивно QBS-6 имеет много общего с советской стрелковой моделью.

Запирание ствола в китайском подводном автомате осуществляется при помощи поворотного затвора. Ствольная коробка изготовлена из штампованного листа стали. От советского АПС китайский отличается наличием пластикового цевья. Стремясь обеспечить максимально удобное использование автомата, китайские конструкторы оснастили его достаточно широкими спусковыми скобами. Ствольный канал оружия не содержит нарезов. Для автомата предусмотрено наличие плечевых проволочных упоров. Вместительность магазина составляет 25 боеприпасов. Калибр используемых патронов 5,8 мм. Подводный автомат комплектуется нерегулируемыми фиксируемыми прицельными приспособлениями.

Натовский вариант

Альтернативой советскому АПС для боевых пловцов стран НАТО стало подводное оружие BUW-2. Данная стрелковая модель является полуавтоматическим подводным пистолетом, стреляющим активно-реактивными пулями. Боеприпасы BUW-2 обладают гидродинамической стабилизацией. Местом для патронов стал специальный одноразовый блок, в который включены четыре ствола. Дальность подводной стрельбы не превышает 10 метров. На суше пули поражают цель на расстоянии до 250 метров. Калибр 4,5 мм. Пуля представляет собой стальную иглу, длина которой может варьироваться от 30 до 60 мм. Кроме того, боеприпасы для натовского подводного пистолета могут оснащаться специальными ампулами с отравляющими веществами. Вместительность магазина — не более 20 патронов.

О немецком пистолете P-11

Данное подводное стрелковое оружие разработано известной немецкой компанией Heckler Koch. Для пистолета предусмотрен специальный сменный блок с вмонтированными в него стволами. Снаряжаются они в заводских условиях. Перезаряжается только в специализированной мастерской. После отстрела всех зарядов блок с пистолета демонтируется. Для P-11 разработаны электрический воспламенитель и электронный пусковой механизм, при участии которых осуществляется инициация ствольных электрокапсюлей. Оружие работает на двух 9-вольтных батареях.

Располагаются они в рукоятке, в специальном герметичном отсеке. Благодаря электронному механизму P-11 обеспечен легким спуском. Калибр боеприпаса — 7,62 мм. Патрон оснащен иглообразной пулей со свинцовым сердечником. Снаряды в бронебойных боеприпасах выкрашены в черный цвет и содержат стальные сердечники. Эффективная дальность подводной стрельбы не более 15 метров. На суше пистолет способен поразить цель, расположенную на расстоянии до 30 метров.

Сегодня данная стрелковая модель используется боевыми пловцами таких государств, как Германия, Франция, Великобритания, Норвегия и США.

www.syl.ru

Автомат подводный специальный АПС — Россия — Автоматы — Каталог статей

АПС

В конце 1960-х годов в ЦНИИ Точного Машиностроения (ЦНИИТОЧМАШ) были начаты разработки по созданию эффективного оружия для боевых пловцов Военно-Морского Флота СССР.

К началу 1970-х годов были разработаны специальные боеприпасы для подводного огнестрельного оружия, использовавшие удлиненные невращающиеся пули с гидродинамической стабилизацией при помощи кавитационной полости, генерируемой при движении пули в воде. Тогда же конструкторами ЦНИИТОЧМАШ – мужем и женой В.В. Симоновым и Е.М. Симоновой был разработан и принят на вооружение ВМФ СССР 4х-ствольный несамозарядный пистолет СПП-1 под 4,5-мм специальный патрон СПС, созданный конструкторами В. и Е. Самойловы, О. Кравченко, И. Касьяновым.

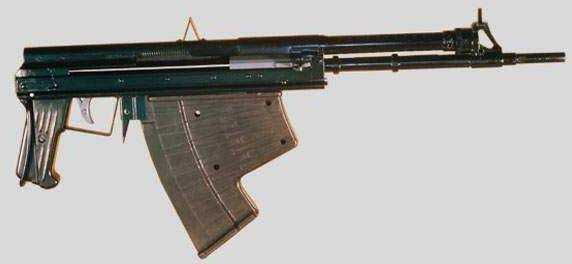

АПС приклад сложен

А в 1975 году на вооружение ВМФ СССР был принят комплекс оружия, состоявший из Автомата Подводного Специального АПС, также разработанного мужем и женой В.В. Симоновым и Е.М. Симоновой, и 5,66-мм специальных боеприпасов МПС.

Автомат АПС предназначен для вооружения боевых пловцов и служит для уничтожения боевых пловцов противника, его подводных транспортеров, плавсредств под водой и на суше.

Автомат АПС построен на основе автоматики с газоотводным двигателем и запиранием поворотом затвора. В конструкции газоотводного тракта предусмотрен автоматический газовый регулятор, обеспечивающий работу автоматики, как под водой так и на воздухе. Работа газового регулятора использует различия в плотности сред (вода или воздух) для автоматического сброса части пороховых газов при стрельбе на воздухе. С его помощью можно изменять количество отводимых газов и соответственно – скорость движения подвижных частей.

Ствол автомата – гладкий, не имеющий нарезов, и пуля механически не взаимодействует со стволом, так как стабилизация пуль осуществляется гидродинамически.

Ствольная коробка выполнена штамповкой из листовой стали.

Ударно-спусковой механизм – ударникового типа, обеспечивающий стрельбу, как одиночными выстрелами, так и автоматическим огнем, приводится в действие единой возвратно — боевой пружиной затворной группы. Предохранитель-переводчик режимов огня расположен на ствольной коробке слева, над пистолетной рукояткой.

АПС приклад сложен

Рукоятка заряжания расположена справа на затворной раме.

Прицельные приспособления – простейшей конструкции, включают в себя нерегулируемый открытый целик на ствольной коробке и мушку на газовой каморе.

Автомат имеет телескопический приклад из проволоки круглого сечения, который в походном положении убирается внутрь ствольной коробки.

Питание АПС боеприпасами осуществляется из приставных рожковых (коробчатых) магазинов емкостью на 26 патронов, имеющих специальную конструкцию, исключающую перекос патронов пулей вверх при подаче или двойную подачу патронов в ствол. Необычная форма магазина объясняется тем, что пружина подавателя в сравнении с патронами имеет меньшую длину.

В ствольной коробке помещен отсекатель, препятствующий одновременной подаче в патронник нескольких патронов.

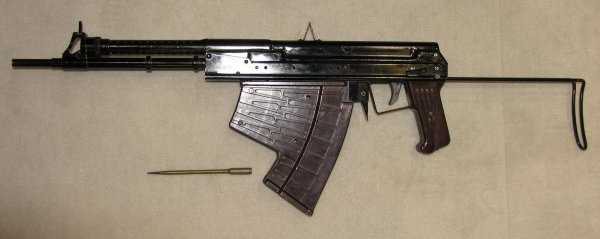

АПС с используемыми боеприпасами

Патрон МПС, используемый в автомате АПС, создан на базе гильзы советского штатного патрона 7Н6 5.45х39 мм. Необычный калибр – 5,66 мм – имеет довольно простое объяснение. Боеприпасы автомата созданы с использованием стандартной стальной гильзы 5,45-мм советского автоматного патрона. 5,45-мм – калибр нарезных стволов по полям. Диаметр 5,45-мм стволов по нарезам – 5,66 мм, таков же и номинальный диаметр ведущей части пуль 5,45-мм автоматных патронов. Диаметр стальной пули автомата АПС – соответствует наружному диаметру пули патрона 5,45х39 мм. Но поскольку пуля МПС не врезается в нарезы, калибр ствола АПС соответствует наружному диаметру пули и имеет соответствующее обозначение – 5,66 мм.

Патрон 5.66х39 мм МПС

Калибр, мм    5.66×39
Длина, мм
— приклад разложен 823
— приклад сложен  615
Вес без магазина, кг    2.46
Магазин, кол. патронов    26
Темп стрельбы, выстр/мин    500 — 600

Пуля патрона МПС представляет собой стальной стержень с сужением головной части в форме двойного усеченного конуса. Длина пули – 120 мм, масса – 20,3-20,8 г. Начальная скорость пули на воздухе – 365 м/с. Начальная скорость пули на глубине 5 м – 240-250 м/с. Длина патрона – 150 мм. Масса патрона – 27-28 г. Патроны МПС имеют относительно высокую кучность стрельбы, защищены от коррозии в морской воде и проникновения воды в пороховой заряд и капсюль-воспламенитель. Гильза патрона – традиционной конструкции, в ней помещен метательный пороховой заряд, выбрасывающий пулю из ствола и приводящий в действие автоматику оружия, основанную на использовании энергии газов, отводимых из отверстия в стенке ствола. Стабилизация пули в воде осуществляется за счет образования вокруг пули при движении кавитационной полости. Формирование и удержание кавитационной полости обеспечиваются соответствующим подбором формы и размеров пули и ее скорости. Ствол автомата АПС – гладкий, не имеющий нарезов, и пуля механически не взаимодействует со стволом. На воздухе пуля не стабилизируется.

Поражающая способность пули патрона МПС зависит от глубины погружения. На глубинах до 5 м дальность убойного действия составляет 30 м. На глубине 40 м – снижается до 10 м. Во всех случаях дальность убойного действия под водой превосходит дальность видимости цели – то есть если противник виден, его можно поразить. На дистанции более 15 м кучность при стрельбе из АПС заметно снижается. И, вероятно, это обстоятельство в сочетании с часто плохой видимостью под водой привело к необходимости включения в боекомплект патрона МПСТ с трассирующей пулей, позволяющего корректировать стрельбу по трассам.

Убойная сила АПС на предельных дистанциях под водой поражает противника одетого в «сухой» гидрокостюм с поролоновой прокладкой, а также пробивает оргстекло толщиной до 5 мм.

АПС при использовании под водой

На суше полет пули — иглы не стабилизируется, но на расстоянии 30 метров все попадания укладываются в круг диаметром 15 сантиметров, убойная сила пули — иглы на суше сохраняется на дистанции до 100 метров, но рассеивание попаданий уже таково, что о прицельной стрельбе не может быть и речи. Кроме того, даже с учетом использования газового регулятора, ресурс автомата при стрельбе на воздухе снижается более чем в 10 раз – с 2000 выстрелов под водой до всего лишь 180 выстрелов на воздухе.

Подводный стрелковый автомат АПС является уникальной разработкой, которой было положено начало освоения новой (водной) среды для применения в ней огнестрельного самовзводного и автоматического оружия.

Производство АПС ограниченными партиями было налажено на Тульском Оружейном Заводе, и даже предлагался на экспорт через «РосОборонЭкспорт».

calibr.ucoz.ru

Автомат калашникова подводный. Подводный автомат апс. Автомат АПС является личным оружием пловца-аквалангиста и предназначен для поражения подводных и надводных целей, а также для защиты от морских хищников

В 1975 году на вооружение был принят автомат специальный подводный (АПС), для вооружения боевых пловцов Военно-Морского Флота СССР.

Автомат АПС является личным оружием боевого пловца и предназначен для поражения подводных и надводных целей, а также для защиты от морских хищников.

Разработка оружия началась в 70-х годах в ЦНИИ Точного Машиностроения (ЦНИИТОЧМАШ) конструктором Симоновым В.В.. Конструкторами Кравченко О. П. и Сазоновым П. Ф. был разработан специальный патрон. Пуля патрона МПС представляет собой стальной стержень с сужением головной части в форме двойного усеченного конуса. Гильза патрона традиционной конструкции, в ней помещен метательный пороховой заряд, выбрасывающий пулю из ствола и приводящий в действие автоматику оружия, основанную на использовании энергии газов, отводимых из отверстия в стенке ствола. Стабилизация пули в воде осуществляется за счет образования вокруг пули при движениикавитационной полости. Формирование и удержание кавитационной полости обеспечиваются соответствующим подбором формы и размеров пули и ее скорости. Ствол автомата гладкий, не имеющий нарезов, и пуля механически не взаимодействует со стволом. На воздухе пуля не стабилизируется. В дополнение к основному патрону разработан патрон МПСТ с трассирующей пулей. Боеприпасы автомата созданы с использованием стандартной стальной гильзы 5,45 мм отечественного автоматного патрона 5,45-мм, калибр нарезных стволов по полям. Диаметр 5,45 мм стволов по нарезам 5,66 мм, таков же и номинальный диаметр ведущей части пуль 5,45 мм автоматных патронов.

Диаметр стальной пули автомата АПС соответствует наружному диаметру пули патрона 5,45 х 39 мм. Но поскольку пуля МПС не врезается в нарезы, калибр ствола АПС соответствует наружному диаметру пули и имеет соответствующее обозначение 5,66 мм. И, вероятно, это обстоятельство в сочетании с часто плохой видимостью под водой привело к необходимости включения в боекомплект патрона МПСТ с трассирующей пулей, позволяющего корректировать стрельбу по трассам.

Автоматика АПС работает за счет использования энергии пороховых газов, отводимых из отверстия в канале ствола. Для обеспечения работы оружия и под водой, и на воздухе, в средах столь разной плотности, газоотводный узел снабжен регулятором. С его помощью можно изменять количество отводимых газов и соответственно скорость движения подвижных частей. Однако при стрельбе на воздухе живучесть автомата резко снижается и составляет 180 выстрелов (под водой 2000 выстрелов). Спусковой механизм с задним шепталом, позволяет вести одиночный и непрерывный огонь. Ударный механизм ударниковый. Запирание ствола осуществляется поворотом затвора.

Значительные габариты патронов по длине приводят к необходимости введения в конструкцию оружия дополнительных устройств, обеспечивающих его надежную работу. Магазин автомата имеет в передней части пружинные захваты, препятствующие перекосу патронов пулями вверх, и разделитель патронов. В ствольной коробке помещен отсекатель, препятствующий одновременной подаче в патронник нескольких патронов. Необычная форма магазина объясняется тем, что пружина подавателя в сравнении с патронами имеет небольшую длину.

Калибр : 5,6х39 мм
Тип автоматики : газоотводный, запирание поворотом затвора
Длина : 823/ 615 мм (приклад разложен / сложен)
Длина ствола : нет данных
Вес : 2,4кг без магазина, 3,4 кг со снаряженныммагазином
Темп стрельбы : 600 выстрелов в минуту (ввоздушной среде)
Магазин : 26 патронов

С конца 1960х годов в СССР велись разработки, направленные на создание эффективного оружия для боевых пловцов Военно-Морского Флота. Работы велись в ЦНИИ Точного Машиностроения (ЦНИИТОЧМАШ) О. П. Кравченко и П. Ф. Сазоновым. К началу 1970х были теоретически и практически отработаны специальные боеприпасы для подводного огнестрельного оружия, использовавшие удлиненные невращающиеся пули с гидродинамической стабилизацией при помощи кавитационной полости, генерируемой при движении пули в воде. Пули имели вид удлиненных игл длиной порядка 20 калибров, с головной частью в виде усеченного конуса. Плоская площадка в головной части пули как раз и отвечала за создание кавитационной полости, стабилизирующей пулю при движении в воде. Первоначально были разработаны и приняты на вооружение ВМФ СССР 4.5мм патрон СПС и 4х-ствольный несамозарядный пистолет СПП-1 под эти патроны. Примерно в 1975 году на вооружение ВМФ СССР принимается комплекс оружия, состоявший из Автомата Подводного Специального АПС, разработанного конструктором В. В. Симоновым, и 5.66мм специальных боеприпасов МПС. Патрон МПС создан на базе гильзы штатного патрона 7Н6 5.45х39мм, оснащенной игловидной пулей длиной 120 мм, и специально загерметизированной. Позже появились боеприпасы МПСТ с трассирующей пулей. В подводном положении на глубине 5 метров патрон МПС обеспечивает эффективную дальность стрельбы по аквалангистам до 30 метров, на глубине 20 метров эффективная дальность снижается до 20 метров, а на 40 метрах — уже до 10 метров. При этом надо иметь в виду, что дальность прямой видимости на указанных глубинах без применения специального оборудования не превышает эффективной дальности стрельбы из АПС — то есть если противник виден, его можно поразить. Автомат также допускает и стрельбу на воздухе, однако в силу того, что пули не имеют динамической стабилизации, достаточной для существенно менее плотной воздушной среды, точность стрельбы оказывается небольшой, а эффективная дальность на воздухе оказывается существенно меньше 100 метров. Кроме того, даже с учетом использования газового регулятора, ресурс автомата при стрельбе на воздухе снижается более чем в 10 раз — с 2 000 выстрелов под водой до всего лишь 180 выстрелов на воздухе.
В настоящее время подводный автомат АПС состоит на вооружении специальных подразделений ВМФ России и выпускается ограниченными партиями на Тульском Оружейном Заводе. АПС предлагается на экспорт через РосОборонЭкспорт, однако данных о его поставках за рубеж нет.

Автомат АПС построен на основе автоматики с газоотводным двигателем и запиранием поворотом затвора. В конструкции газоотводного тракта предусмотрен автоматический газовый регулятор, обеспечивающий работу автоматики в таких разных средах как вода и воздух. Работа газового регулятора использует различия в плотности сред (вода или воздух) для автоматического сброса части пороховых газов при стрельбе на воздухе.
В отличие от абсолютного большинства современных автоматов, АПС ведет огонь с открытого затвора. Ударно-спусковой механизм — ударниковый, обеспечивает огонь как одиночными выстрелами, так и автоматическим огнем, приводится в действие единой возвратно — боевой пружиной затворной группы. Переводчик-предохранитель расположен на ствольной коробке слева, над пистолетной рукояткой. Рукоятка заряжания расположена справа на затворной раме. Ствольная коробка выполнена штамповкой из листовой стали. Особенность конструкции АПС — он имеет гладкий (без нарезов) ствол, так как стабилизация пуль осуществляется гидродинамически.
Прицельные приспособления — простейшей конструкции, включают в себя нерегулируемый открытый целик на ствольной коробке и мушку на газовой каморе. Приклад — телескопический, выдвижной, из стальной проволоки.
Питание патронами АПС осуществляется из приставных рожковых (коробчатых) магазинов емкостью 26 патронов, имеющих специальную конструкцию,исключающую перекос патронов пулей вверх при подаче или двойную подачу патронов в ствол.

Стрелковое оружие России. Новые модели Катшоу Чарли

ПОДВОДНЫЙ АВТОМАТ АПС

Автомат АПС как нельзя лучше демонстрирует завесу секретности, окружавшую Советский Союз и в определенной степени до сих пор окружающую Россию. Автомат находился на вооружении больше двадцати лет, но до того момента, как в 1993 году его производит

www.technogroup26.ru

Подводное стрелковое оружие: прошлое, настоящее, будущее (продолжение).: alternathistory — LiveJournal

Подводный пистолет Барра и Крейчера — конструкция патрона-ствола

Оригинально подошла к разработке оружия для боевых пловцов фирма Хеклер энд Кох . В своем пистолете Р11 она использовала сменный блок из пяти заранее снаряжаемых стволов, обеспечивающих выстрел без образования газовых пузырьков. Стволы заряжаются на заводе, перезаряжаться могут только в специальной мастерской. Наиболее необычной частью Р11 стал электронный пусковой механизм, инициирующий электрокапсюли стволов. Электронный механизм, хорошо знакомый по целевому спортивному оружию, обеспечивает малое усилие спуска, регулируемое в широких пределах время работы. Но в условиях столь агрессивной среды, как морская вода, его надежность вызывает опасения.


Подводный пистолет Р11
Особо жгучий интерес представляют советские автомат АПС (автомат подводный специальный) и неавтоматический 4-ствольный пистолет СПП-1 (специальный подводный пистолет), предназначенные для подводной стрельбы. Данные образцы были созданы более 20 лет назад, но только в начале 90-годов они были официально представлены публике. Сказать, что этот комплекс подводного оружия и боеприпасов к ним вызвал огромный интерес западных специалистов — значит не сказать ничего. Это был шок. И было от чего. Это объясняется тем, что, например, в США проблема создания подводного автомата длительное время считалась не решаемой в принципе и стояла по реальной перспективе осуществления в одном ряду с разработкой вечного двигателя и прозрачного танка (!).


Специальный подводный пистолет СПП-1


Автомат подводный специальный АПС.

При этом одним из важных недостатков автомата АПС-5 является его низкая живучесть. В соответствии с техническими условиями 2000 выстрелов под водой и лишь 180 выстрелов на суше. Дело в том, что форма 5,66 мм патрона, пороховой заряд, баллистика полета пули, работа автоматики рассчитаны на нормальное функционирование только под водой. Когда же стрелок выходит на сушу, из ствольной коробки автомата вода вытекает. При стрельбе в «непривычных» условиях затворная рама перемещается значительно быстрее, и ствольная коробка попросту не выдерживает повышенных нагрузок. Приблизительно ее как раз и хватает на 180 выстрелов.
Когда приступили к работе, оказалось, что решить эту проблему можно только в комплексе с остальными. Ведь автомат преследуют и другие неприятности. Например, в патронник часто одновременно подается два, а то и три патрона. В результате задержка стрельбы, причем очень трудоемкая в устранении. Другие недостатки — это отсутствие возможности присоединить какие-либо прицельные приспособления и дульные устройства. Крайне сложно транспортировать оружие во время перемещения пловца в воде (в руках, за спиной), отсюда и невозможность быстро изготовиться для стрельбы.
Над созданием единого (универсального) двухсредного автомата сегодня работает ряд коллективов не только в России, но и за рубежом. Насколько эта проблема является сложной, можно судить по высказыванию американских специалистов: «Создание универсального подводно-надводного автомата равносильно созданию «прозрачного» танка».
Конструкция двухсредного автомата определяется прежде всего патроном. Если удастся создать универсальный двухсредный патрон, не будет проблем с оружием. Пока же такого боеприпаса нет, а опытные образцы, которые появились, не отвечают требованиям, которые к ним предъявляются.

alternathistory.livejournal.com
