Авторазливочная станция АРС-14 KZ

АРС-14КZ представляет собой авторазливочную станцию нового поколения, самую современную по тактико-техническим характеристикам. В комплектность авторазливочной станции АРС-14КZ входит душевая установка для помывки личного состава. Изделие может применяться при ликвидации пожаров и аварий организациями МВД, МЧС и другими структурами, исходя из функциональных возможностей станции.

Назначение:

дегазация, дезактивация и дезинфекция вооружений, военной техники и транспортных средств;

дегазация и дезинфекция местности;

забор, транспортировка и временное хранение жидкостей, дегазирующих, дезактивирующих и дезинфицирующих веществ и рецептур;

приготовление дегазирующих, дезактивирующих и дезинфицирующих рецептур;

подогрев и временное хранение воды и водных

дегазирующих, дезактивирующих и дезинфицирующих рецептур;

перекачка жидкостей из одной ёмкости в другую;

снаряжение жидкостями комплектов спецобработки;

создание маскирующих аэрозольных завес;

пылеподавление на местности;

проведение пожаротушения на местности;

помывка личного состава.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

№ п/п	Наименование	Значение
1	Максимальная масса станции, кг	не более 20800
2	Снаряженная масса станции, кг	не более 11010
3	Габаритные размеры станции, мм длина ширина (по спецоборудованию) высота	не более 9000 2500 3090
4	Обслуживающий персонал, чел.	3
5	Масса перевозимой жидкости, запаса топлива и химикатов, кг из них перевозимой жидкости, кг топлива, кг (л)	не более 7700 не более 7100 не более 170(200)
6	Вместимость цистерны, м3(л) большой малой	не менее 6,0(6000) не менее 1,1(1100)
7	Вместимость топливного бака станции, м³ (л)	не менее 0,21(210)
8	Рабочее давление на раздаче, МПа (кг/см² )	не менее 0,2-0,10(2-10)
9	Время развертывания, мин.	не более 8
10	Время свертывания, мин.	не более 15
11	Количество мест при помывке людей орошением из брандспойтов	6
12	Марка двигатель	740300
13	Мощность двигателя	180кВт
14	Время снаряжения цистерн водой центробежным насосом при вакуумметрической высоте всасывания 5-5,3 м, мин. объеме 6000л в объеме 1100	не более 35 не более 7
15	Время снаряжения большой цистерны в объеме 6000 л водой при использовании гидроэлеватора, мин.	не более 60
16	Время снаряжения цистерн жидкостью ручным насосом, мин. в объеме 6000 л в объеме 1100 л	не более 180 не более 30
17	Расход объемный рабочих растворов через насадку-щетку брандспойта при давлении в раздаточной магистрали 0,6-0,8 МПа (6-8 кгс/см ), л/мин: колпачок щетки с отверстием диаметром 0,8 мм колпачок щетки с отверстием диаметром 2 мм колпачок щетки с отверстием диаметром 3,2 мм	0,4-0,7 1,2-1,8 с углом распыла90-110 2,5-3,5
18	Расход объемный воды через струйную насадку брандспойта при давлении в раздаточной магистрали 0,8-1,0 МПа (8-10 кг/см2 ), л/мин.	20-34
19	Расход объемный воды через форсунку душевой установки при давлении в раздаточной магистрали 0,3-0,4 МПа (3-4 кг/см2), л/мин.	4-6
20	Технические показатели при обработке местности: скорость движения станции, км/ч норма расхода рабочего раствора при одном заезде, л/м² длина обрабатываемой одной зарядкой(из 2-х цистерн — 7100 л) полосы местности шириной не менее 5 м, м	3-4 0,9-1,2 1400-1500
21	Технические показатели при работе подогревателя: время нагрева 6000 л воды (водных растворов) в большой цистерне на 60°С мин. температура воды (водного раствора) в цистерне, °С, при непосредственной выдаче на раздачу из подогревателя при расходе 100-120 л/мин и давлении 0,7-0,8 МПа (7-8 кгс/см2), °С	не более 140 70 не менее 50
22	Дальность струи (по крайним каплям) при давлении в раздаточной магистрали 0,4-0,6 МПа (4-6 кгс/см) при пожаротушении, м. компактной водяной струей пенной струей	не менее 30 не менее15
23	Интервал температур окружающего воздуха при эксплуатации станции, °С	±40

cbrn.kz

Авторазливочная станция АРС-14 — Военный информационный портал Министерства обороны Республики Беларусь

Авторазливочная станция АРС-14

АРС-14 предназначена для полной дезактивации, дегазации и дезинфекции вооружения, боевой техники и транспорта, дегазации и дезинфекции местности жидкими растворами, транспортирования и временного хранения жидкостей, дегазирующих (дезактивирующих) веществ и растворов, снаряжения жидкостями мелких оболочек, а также для перекачки жидкостей из одной тары в другую.

АРС-14 смонтирована на базовом шасси ЗИЛ-131 и представляет собой комплект специального оборудования, состоящего из следующих основных систем и агрегатов: цистерны, трубопровода, насоса с механическим приводом, ручного насоса, а также съемного оборудования и комплекта ЗИП.

Съемным оборудованием и принадлежностями являются брандспойты со сменными частями (насадки со щетками, прямые и угловые насадки, удлинители), резинометаллические и резинотканевые рукава (заборные и раздаточные), заборное устройство, разбрызгивающий насадок ДН-3, раздаточные коллекторы, прямые брандспойты и со щетками, пистолеты раздаточные ПР-5, сифон.

Основные тактико-технические характеристики

Полная масса станции (полностью укомплектованной,

снаряженной жидкостью и с расчетом), кг – 10185

Полная вместимость цистерны, л – 2700

Рабочая вместимость цистерны, л – 2500

Время снаряжения насосом 2,5ВС-3а, мин – до 12

Время снаряжения ручным насосом БКФ-4, мин – до 45

Время развертывания, мин – 6 — 8

Время свертывания, мин – 9 — 15

Расход растворов через один колпачок распылителя при давлении

1,5..3,5 кгс/см, л/мин:

при дезактивации (распылитель с отверстием D2 мм без сердечника) – 2,5-3,5

при дегазации или дезинфекции (распылитель с отверстием D1,5 мм

с сердечником) – 0,8-1,2

Расход воды при давлении 1,5 – 3 кгс/см, л/мин:

через один прямой брандспойт – 20 — 34

через один пистолет ПР-5 – 37 — 57

Дегазация (дезинфекция) местности при использовании насадки ДН-3:

скорость движения станции, км/ч – 5 — 7

ширина дегазируемой (дезинфицируемой) полосы, м – 5

время опорожнения цистерны при дегазации (дезинфекции), мин – до 12

время подготовки станции к работе, мин – 4

норма расхода раствора при одном заезде, л/м – 0,5

длина обрабатываемой полосы при норме расхода 1 л/м, м – 500

Количество одновременно обслуживаемых рабочих мест с использованием, ед.:

брандспойтов со щетками – 8

брандспойтов с прямыми насадками – 3

пистолетов ПР-5 – 2

Расчет станции, чел – 3

www.mil.by

Авторазливочная станция АРС-14 | Военная техника

Авторазливочная станция АРС-14 представляет собой комплект специального оборудования, смонтированного на шасси автомобиля ЗИЛ-131Н. Она предназначается для полной дезактивации, дегазации и дезинфекции вооружения, боевой техники и транспорта, дегазации и дезинфекции местности жидкими растворами транспортирования и временного хранения жидкостей дегазирующих (дезактивирующих) веществ и растворов, снаряжения жидкостями мелких оболочек, а также для перекачки жидкостей из одной тары в другую.

Станция может эксплуатироваться при температурах окружающего воздуха, соответствующих интервалам температур применения всех рабочих растворов при относительной влажности воздуха до 98%.

Сокращённое наименование авторазливочной станции — АРС-14. Индекс ЛО-35.

Технические характеристики АРС-14:

Габариты:
длина — 6856 мм.
ширина — 2470 мм.
высота — 2480 мм.
Масса станции: 6860 кг.
Полная вместимость цистерны: 2700 л.
Рабочая вместимость цистерны: 2500 л.
Рабочее давление: 300-350 кПа
Количество рабочих на АРС-14: 5-8 чел.
Время подготовки станции к работе: 4 мин.

Устройство и работа станции

Специализированная станция АРС-14, смонтированная на шасси автомобиля, состоит из следующих элементов: цистерны, насос с механическим приводом, а также комплекта переходников, коллекторов, рукавов, брандспойтов прямых и со щётками, пистолетов раздаточных ПР-5, насадки ДН-3, сифона и другого оборудования.

При работе станции жидкость из цистерны, водоема или посторонней ёмкости с помощью насоса через раздаточную трубу, коллектор и рукава подается к рабочим местам. При этом для дезактивации струей воды применяются рукава напорные диаметром 25 мм, прямые брандспойты и раздаточные пистолеты. При дезактивации моющими растворами, а также для дегазации зараженных объектов используются рукава диаметром 10 мм и брандспойты со щетками.

Распыление растворов при дегазации и дезинфекции достигается применением колпачков распылителей, имеющих отверстия диаметром 1,5 мм, с сердечником. При использовании дезактивирующих растворов применяются колпачки распылителей, имеющие отверстия диаметром 2 мм, без сердечников.

Жидкость на местность (дорогу) разливается через насадку ДН-3, которая для этого может быть установлена как впереди машины, так и сзади. Все работы по перекачиванию жидкости выполняются c помощью механического насоса, который приводится в действие от двигателя автомобиля. Контроль за давлением жидкости в трубопроводе ведется по манометру, установленному в кабине. Прибор дистанционного указателя уровня жидкости в цистерне расположен в кабине.

sptechnika.ru

Бойцы потного фронта. Часть 2…

01:05 pm — Бойцы потного фронта. Часть 2…
Часть 1. см. http://u-96.livejournal.com/2538824.html?mode=reply
—
Так, продролжаем беготню по пункту постоянной дислокации зубров РХБЗ. После экскурсии меж памятников железной античности, выбираемся на бетонную площадку. Там, под звучное тарахтение электрогенератора, натыкаемся на АРС-14КМ, РХМ-4-01 и КПР, рядом с которыми преет под солнцем заинструктированный по самую пипку л/с.

Подполковник (глядя на могучую фигуру которого веришь, что он любую радиацию задушит голыми руками), без проблем перекричав электрогенератор, поясняет следующее:
— Ввиду жаркой погоды и опасности несанкционированного возгорания сухого подлеска, взрыва пары мегатонн и демонстрационного дымопуска не будет.
— Зато будет показ срочников, только две недели тому назад принявших присягу.
— Также нам продемонстрируют «кой-чего» из арсенала войск РХБЗ, включая последние технические новинки («а вот в тот БТР не лезьте — там секретно!» (с)) двухгодичной давности.
— И в завершении банкета на поле выйдет тот самый вышепомянутый БТР с теми самыми вышепомянутыми срочниками и героически там, на вышепомянутом поле, что-то сотворит.

Сказано — сделано. Вот — авторазливочная станция АРС-14КМ на полноприводном камазовском шасси.

Вот — старлей и расчёт станции из числа срочников.

ТТХ срочников не знаю, а про АРС расскажу.

«Изделие представляет собой авторазливочную станцию нового поколения, самую современную по тактико-техническим характеристикам. Уникальность изделия заключается в возможности создания маскирующих аэрозольных завес, а также в обеспечении подогрева воды и водных дегазирующих, дезактивирующих и дезинфицирующих рецептур. В комплектность авторазливочной станции АРС-14КМ входит душевая установка для помывки личного состава. Изделие может применяться при ликвидации пожаров и аварий организациями МВД, МЧС и другими структурами, исходя из функциональных возможностей станции.
В настоящее время авторазливочная станция АРС-14КМ выпускается только на ОАО «136 ЦБПР» (Камбарка)

НАЗНАЧЕНИЕ:
— дегазация, дезактивация и дезинфекция вооружений, военной техники и транспортных средств;
— дегазация и дезинфекция местности;
— забор, транспортировка и временное хранение жидкостей, дегазирующих, дезактивирующих и дезинфицирующих веществ и рецептур;
— приготовление дегазирующих, дезактивирующих и дезинфицирующих рецептур;
— подогрев и временное хранение воды и водных дегазирующих, дезактивирующих и дезинфицирующих рецептур;
— перекачка жидкостей из одной ёмкости в другую;
— снаряжение жидкостями комплектов спецобработки;
— создание маскирующих аэрозольных завес;
— пылеподавление на местности;
— проведение пожаротушения на местности;
— помывка личного состава
ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Масса снаряженной станции (с расчетом) — 15450 кг
2. Габаритные размеры:
— длина — 8090 мм
— ширина — 2500 мм
— высота — 3090 мм
3. Заправочные ёмкости:
— цистерны для воды большой — 2700 л
— цистерны для воды малой — 1040 л
— бак для топлива — 210 л
4. Боевой расчёт: 3 чел
5. Технические показатели при дегазации местности:
— скорость движения станции: 5-6 км/час
— нормы расхода рабочего раствора: 0,9-1,2 л/м2
— длина обрабатываемой полосы местности: 600-700 м
6. Время нагрева 2500 л воды, растворов на 60 °C: 60 мин
7. Дальность струи при пожаротушении:
— компактной водяной струёй — 30 м
— пенной струёй — 15 м
8. Помывка личного состава в палатке горячей водой — 6 чел/час
9. Мощность двигателя — 191/260 кВт/лс
10. Расход топлива на 100 км пути при скорости 60 км/ч — 30-35 л
11. Колесная формула 6 х 6 — привод на все колеса»
http://baza136.ru/product/ars14km.html

У старлея глотка — не хуже, чем у подпола, так что во время рассказа о вверенном ему КАМАЗе, он запросто перекрывает и электрогенератор, и своего коллегу, яростно жестикулирующего подле БэТРа. От акустической командирской мощи и от солнца л/с несколько покачивает, но бойцы молодцы — держатся. Какое-то время старлей мотает бойцов вокруг АРСушки, для наглядности отдраивая в ней всяческие крышки, люки, лючки и горловины…

…А потом следует каноническая команда «Газы!»

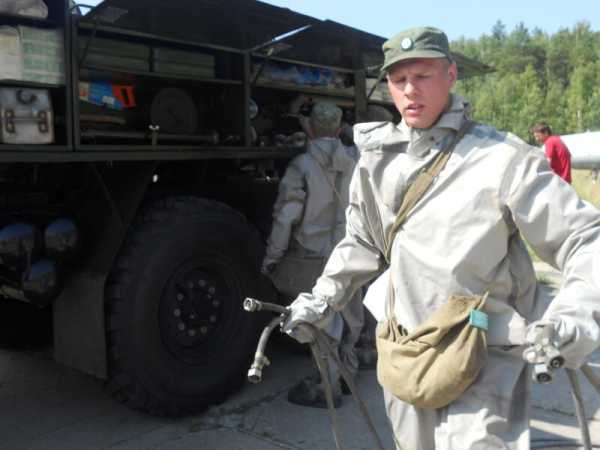

Три молодца довольно споро для срочников упаковываются в ОЗК. Старший лейтенант орлиным взором ловит каждое их телодвижение. Порой подходит и по-отечески помогает затянуть какую-нибудь особо-упрямую резинку. Затем посовещавшись с подполковником (во время военного совета в Филях подпол и старлей долго и осуждающе смотрят на солнце и негодующе причмокивают), разрешает противогазы не надевать. Во имя человеколюбия и сбережения матчасти для. 🙂 Убедившись, что с залезанием в кондомы справились все, и даже без потерь в живой силе и технике, тащ старший лейтенант отдаёт распоряжение о приведении АРСушки в боевое положение. Считанные секунды л/с ещё изображает из себя прорезиненных половецких баб посреди степных просторов. Потом срывается с места и начинает в сумасшедшем ритме раскатывать рукава и вострить боевые поливалки. Несмотря на некоторую апокалипсичность всего зрелища в целом (зелёные резиновые жабы в дикую жару галопом скачут вокруг полноприводного душа), чувствуется, что ребят натаскивают не первый день и дело они своё уже знают…

Вот АРСушка наконец готова к бою и походу. Для пробы старлей приказывает отдегазировать лобовуху КАМАЗа. Что боец бесстрашно и выполняет, приведя в восторг всех сторонних наблюдателей. Смех смехом, но на счёт себя я, например, не уверен, что будучи засунут в тридцатипятиградусную жару в резиновый мешок, смог бы быстро сообразить, что куда надо тащить, к чему присоединять и что запускать. Так что нашим срочникам однозначные респект и уважуха.

Однако, солнце печёт. У бойцов из ушей уже почти валит пар и старлей вскорости приказывает свернуть местный филиал автомойки. Наконец-то следует блаженная команда «Отбой!» Парни, пропотевшие от пяток и до макушек, сосредоточенно начинают приводить оборудование в исходное. Блоггеры бегут фоткаться с противогазом. На чём шоу с АСУшкой и заканчивается.

Ещё раз осматриваем «уникальную» АРС-14КМ и движемся к БэТРу, в который лезть нам запрещено по причине секретности. Причина вполне уважительная, потому не лезем. Что не мешает нам общёлкать машину снаружи… 🙂

Продолжение следует.

u-96.livejournal.com

Авторазливочная станция АРС-14ПМ: ТТХ и описание

В рамках конверсии военной техники хранящейся в резерве армии в 2011-12 годах военные передали в субъекты, на безвозмездной основе, свои авторазливочные станции АРС-14 для оснащений сельских и субъектовых пожарных подразделений. Всего 59 субъектам РФ передано 1 932 авторазливочных станций АРС-14. Все машины переоборудованы под пожарную технику АРС-14ПМ, которая берет на борт до 2,7 т воды. В процессе переоборудования на машину установили пожарные насосы и пеналы для пожарных рукавов.

Авторазливочная станция АРС-14ПМ

Назначение

Автомобиль для тушения пожаров АРС-14ПМ предназначен для борьбы с огнём в лесной и сельской местности. Выпускается предприятием «Автомобили и моторы Урала» (АМУР, бывший Уральский автомоторный завод, УАМЗ) на шасси автомобилей ЗиЛ-131 / ЗиЛ-131Н производства Завода имени Лихачёва (в том числе переоснащённых дизельными двигателями), а также на шасси их аналогов производства УАМЗ — Амур-531342 с карбюраторным двигателем и Амур-531340 с дизелем.

АРС-14ПМ приспособлен для доставки к месту пожара средств пожаротушения и пожарного расчёта, для тушения пожара водой и воздушно-механической пеной.

Он оснащается:

цистерной на 2700 л воды и баком на 150 л пенообразующего состава;
насосной установкой и комплектом водозаборных рукавов;
лафетным стволом на крыше и распылительным подбамперным насадком;
напорными рукавами с ручными пожарными стволами и водоразборной колонкой;
генератором пены ГПС-600;
переносными огнетушителями типа ОП-5;
немеханизированным ручным инструментом, а также гидравлическим инструментом.

Кабина автомобиля АРС-14ПМ — трёхместная цельнометаллическая двухдверная.

По конструкции шасси АРС-14ПМ аналогичен базовой модели и представляет собой трёхосный полноприводный автомобиль с управляемыми колёсами передней оси и сближенными задними осями. Несущая система — лонжеронная рама. Двигатель размещается в передней части под металлическим оперением с капотом аллигаторного типа. Автомобиль комплектуется либо рядным четырёхцилиндровым дизелем Минского моторного завода из серии Д-245 (турбонаддувным или атмосферным), либо восьмицилиндровым V-образным карбюраторным двигателем семейства ЗиЛ-130 / ЗиЛ-131 / ЗиЛ-508.10. Мощность силовой установки, в зависимости от варианта, округлённо составляет от 96 до 111 кВт.

Трансмиссия автомобиля — механическая ступенчатая, с КПП на пять передач прямого хода, двухступенчатой раздаточной коробкой, обеспечивающей автоматическое подключение и отключение переднего моста с шариковыми шарнирами равных угловых скоростей, и с проходным средним мостом. Мосты неразрезные, подвеска передних колёс — на полуэллиптических рессорах, две задние оси сблокированы в тележку с балансирной подвеской. Ошиновка всех колёс — односкатная. Автомобиль оборудован системой централизованного регулирования давления воздуха в шинах.

Дополнительно АРС-14ПМ может комплектоваться предпусковым подогревателем двигателя, лебёдкой для самовытаскивания, тахометром, счётчиком моточасов, контрольно-измерительными приборами насосной установки и другой аппаратурой.

Характеристики

Колёсная формула	6×6
Размеры
— длина	6856 мм
— ширина	2470 мм
— высота	2980 мм
— колёсная база	3350 + 1250 мм
— колея	1820 мм
— дорожный просвет	330 мм
Масса
— допустимая полная	10425 кг
— снаряженная	7235 кг
Ёмкость
— цистерны для воды	2700 л
— бака для пенообразователя	150 л
— топливного бака	2×170 л
Расчёт	3 человека
Привод	полный, с подключаемым автоматически передним мостом и проходным средним мостом
Коробка передач	механическая, пятиступенчатая, синхронизированная
Насосная установка	СЦЛ-20-24Г
Тип насоса	самовсасывающий, центробежно-вихревой, двухступенчатый, горизонтальный
Подача	12.5 л/с
Наибольшая высота всасывания	5.5 м
Лафетный ствол	РС-70/СВП-4
Рабочий напор	6 кгс/см²
Дальность струи
— воды	40..45 м
— пены низкой кратности	30..35 м
Время работы от цистерны	5 мин
Углы поворота:
— по горизонту	90°
— вверх	45°
— вниз	10°
Подбамперный распылительный насадок	ДН-3
Дальность струи	8 м
Длина орошаемой полосы	450..500 м

Силовая установка	ММЗ Д-245.30E3	ММЗ Д-245.9E2	ЗиЛ-508.10	456.30
Тип	четырёхтактный, дизельный, жидкостного охлаждения, с турбонаддувом и промежуточным охлаждением наддувочного воздуха	четырёхтактный, дизельный, жидкостного охлаждения	четырёхтактный, бензиновый, карбюраторный, жидкостного охлаждения	четырёхтактный, бензиновый, карбюраторный, жидкостного охлаждения
Количество цилиндров	4	4	8	8
Расположение цилиндров	рядное	рядное	V-образное	V-образное
Максимальная мощность	111.4 кВт (151.5 л.с.)	95.6 кВт (130 л.с.)	110.3 кВт (150 л.с.)	98.6 кВт (134 л.с.)
Число оборотов при максимальной мощности	2400 об./мин.	2400 об./мин.	3200 об./мин.	3200 об./мин.

Фотографии

Вид сбоку выходные патрубки

Общий вид сбоку

Вид задней части автомобиля

Вентиля на автомобиле пожарном АРС-14ПМ

Вид спереди на автомобиль

Использованная литература

Информационный материал ОАО «Российские специальные машины», генерального дилера ЗАО «Амур»;
Информационный материал ОАО «Минский моторный завод»;
Кочнев Е.Д. Автомобили Советской Армии 1946 — 1991 / Евгений Кочнев. — М.: Яуза : Эксмо, 2011. — 640 с.: ил. — (Война моторов). ISBN 978-5-699-46736-5.

fire-truck.ru

Основные технические характеристики АРС-14К — Мегаобучалка

Время развертывания, мин	6…8
Время свертывания, мин	9…15
Общая масса, кг: перевозимых жидких рецептур перевозимых химикатов
Рабочая вместимость, л: большой цистерны малой цистерны
Количество одновременно обслуживающих рабочих мест, шт.: при дегазации, дезактивации и дезинфекции брандспойтами со щетками при дезактивации струей воды из 3 прямых брандспойтов и 2-х пистолетов
Производительность по специальной обработке вооружения, техники и транспортных средств, ед./ч	5–8
Показатели дегазации (дезинфекции) с использованием насадки ДН-3: рабочая скорость движения станции на первой передаче раздаточной коробки и на второй передаче коробки передач при частоте вращения вала двигателя 1500 об./мин, км/ч норма расхода дегазирующего (дезинфицирующего) раствора при одном заезде, л/м² ширина дегазируемой (дезинфицируемой) полосы, м длина дегазируемой (дезинфицируемой) полосы одной зарядкой из двух цистерн (3740 л) при норме расхода 0,5 л/м², м время опорожнения станции при дегазации, мин время подготовки станции к работе, мин	5–7 0,5 до 14
Расчет, чел.
Масса, кг: спецоборудования полностью снаряженной и укомплектованной станции с экипажем

Авторазливочная станция АРС-14К представляет собой комплект специального оборудования, смонтированного на базе автомобильного шасси высокой проходимости КамАЗ-4310.

В состав станции входит комплект несъемного и съемного специального оборудования. К несъемному специальному оборудованию относят (рис. 2.49) цистерну малую, цистерну большую, привод механический, трубопроводы с арматурой, два механических насоса 2,5-ВС-3а, работающих независимо друг от друга; ручной модифицированный насос РПН-1,3/30 и боковые ящики. Съемное специальное оборудование включает размещенные в отсеках боковых ящиков и сверху большой цистерны комплекты рукавов, брандспойты прямые, брандспойты со щетками, коллекторы, переходники, раздаточные пистолеты ПР-5, насадку ДН-3, заборное устройство, сифон, фильтр, поплавок и др.

В ящиках № 1 и № 5, размещенных по правому и левому борту авторазливочной станции АРС-14К, находятся 10 канистр объемом 20 литров, предназначенные для перевозки рабочих растворов и рецептур.

Комплект ЗИП включает:

одиночный комплект ЗИП станции (запасные части и инструмент), расположенный в отсеке № 8 правого бокового ящика. Инструмент, уложенный в брезентовую сумку, перевозится в отсеке № 2 правого бокового ящика;

два комплекта ЗИП насоса 2,5-ВС-3а в металлических ящиках, закрепленные в отсеке № 8 правого бокового ящика;

комплект ЗИП автомобиля, уложенный в отсеке № 2 левого бокового ящика.

Рис. 2.49. Авторазливочная станция АРС-14К:

1 – цистерна малая; 2 – цистерна большая; 3 – привод механический; 4 – трубопроводы с арматурой; 5 – ручной модифицированный насос РПН-1,3/30; 6, 7 – боковые ящики; 8 – люк горловины малой цистерны; 9 – сифон

При работе станции жидкость из цистерны (водоема или другого источника) с помощью механических или ручного насосов через раздаточный трубопровод, коллектор и рукава подается к рабочим местам.

Для дезактивации объектов струей воды применяются напорные рукава диаметром 25 мм, прямые брандспойты и/или раздаточные пистолеты. Дезактивация моющими растворами, а также дегазация и дезинфекция зараженных объектов проводится с использованием рукавов диаметром 10 мм и брандспойтов со щетками.

Распыление растворов и рецептур из брандспойтов со щетками при дегазации и дезинфекции обеспечивается установкой колпачков распылителей с отверстием диаметром 1,5 мм с сердечником.

При использовании моющих растворов применяются колпачки распылителей с отверстием диаметром 2 мм без сердечника.

Жидкость на местность разливается через насадку ДН-3, которая для этого может быть установлена как впереди машины, так и сзади. Разлив жидкости на местности через насадку ДН-3 вперед может производиться из обеих цистерн. Для этого необходимо одновременно с разливом жидкости на местность выполнять перекачивание раствора из малой цистерны в большую, а затем из большой – на местность.

Все работы, связанные с перекачиванием жидкости, выполняются с помощью механических насосов 2,5-ВС-3а, которые приводятся в действие от двигателя автомобиля через раздаточную коробку, мультипликатор и карданные валы.

Контроль за движением жидкости по трубопроводам осуществляется по показаниям манометров, установленных между большой и малой цистернами по правому и левому борту.

Кроме того, на каждой цистерне смонтирован стрелочный указатель уровня жидкости. Для более точного измерения количества жидкости в цистернах в комплект специального оборудования станции входят мерные рейки для большой и малой цистерн, хранящиеся в отсеке № 8.

megaobuchalka.ru

АРС-14КМ, авторазливочная станция

Авторазливочная станция АРС-14 KZ

Авторазливочная станция АРС-14 — Военный информационный портал Министерства обороны Республики Беларусь

Авторазливочная станция АРС-14

Авторазливочная станция АРС-14 | Военная техника

Технические характеристики АРС-14:

Устройство и работа станции

Бойцы потного фронта. Часть 2…

Авторазливочная станция АРС-14ПМ: ТТХ и описание

Назначение

Характеристики

Фотографии

Основные технические характеристики АРС-14К — Мегаобучалка

Добавить комментарий Отменить ответ
