АК-47 – оружие с историей длиною в 70 лет

В мире стрелкового оружия нередки случаи, когда совсем неприметный с виду образец становится массовым и популярным. Автомат АК 47 — детище советского конструктора – оружейника Михаила Тимофеевича Калашникова можно с полной уверенностью отнести к числу легендарных образцов стрелкового оружия. Один только факт, что за все годы с момента появления автомата было выпущено более 100 млн. образцов различных модификаций, ярко свидетельствует о популярности советского автоматического оружия. Примечательно, что своей колоссальной популярности советский автомат обязан наличием простой и надежной конструкции. В отличие от других систем, где решающим фактором последующего применения становилась высокая технологичность изделий, Калашников создал дешевое и простое в производстве оружие. Во многом этот аспект и стал определяющим последующую судьбу целого семейства советского автоматического оружия.

Автомат АК-47

Изделия Калашникова принято считать самыми живучими и безотказными. Простая конструкция уживается с огромной огневой мощью. Автомат функционален при эксплуатации в любых условиях, оставаясь одновременно надежным помощником для солдата-новобранца и для бойцов специальных элитных подразделений.

Даже сегодня снятый с вооружения автомат М.Т. Калашникова АК 47 остается боеспособным и может быть использован по назначению. Оружие, выпущенное в огромных количествах на советских заводах и за рубежом, разошлось по всему миру, став основным стрелковым оружием регулярных и нерегулярных, легальных и полулегальных воинских формирований. Последующие модификации значительно улучшили тактико-технические характеристики оружия, положив начало целому семейству автоматического стрелкового оружия самого разного назначения.

Калашников

Перед тем как углубиться в подробности и детали создания легендарного оружия, следует внести ясность в один аспект. Называть АК-47 автоматом будет не совсем корректно. В данном случае, с технической точки зрения для изделия Калашникова подходит термин «автоматический карабин». Почему? Все дело в том, что априори АК – это автоматическая винтовка, только с уменьшенными габаритами и снаряженной массой. Подходит в данном случае и термин «штурмовая винтовка», однако такое название является скорее рекламным ходом, который получил распространение в мире в послевоенное время.

Автомат – это чисто советское изобретение, которое вошло в обиход с появлением на вооружении Красной Армии пистолета-пулемета Шпагина и автоматической винтовки конструкции Федорова. Термин «автомат» используется только на постсоветском пространстве, в итоге став неотъемлемой приставкой к названию стрелкового оружия.

Предпосылки к созданию легендарного оружия

Михаил Тимофеевич Калашников вошел в когорту всемирно известных оружейников мощно и сразу. Взросление и становление Калашникова как конструктора стрелкового оружия пришлось на тяжелые военные годы. Однако именно этот исторический период стал для М.Т. Калашникова уникальным, создав реальные возможности для работы в оружейной отрасли.

В проходящем в середине 1943 года Техническом совете при Наркомате Обороны СССР обсуждалась идея создания в Советском Союзе автоматической винтовки нового типа. За прототип был взят трофейный немецкий автоматический карабин Mkb.42, стрелявший промежуточным патроном калибра 7,92х33. Советские оружейники должны были создать новый автоматический стрелковый комплекс под промежуточный патрон, который сможет заменить, стоявшие на вооружении Советской Армии пистолеты-пулеметы системы Шпагина и Судаева.

Немецкий автоматический карабин Mkb.42

Для нового оружия предъявлялись высокие требования: стрельба промежуточным патроном, эффективная дальность действенного огня — не менее 400 метров, высокая скорострельность и невысокая масса. Основной аспект, на который обращалось внимание, создание эффективного и мощного боеприпаса. Новый патрон должен был быть мощнее пистолетных патронов, которыми стреляли советские пистолеты – пулеметы ППШ и ППД, не уступать по мощности винтовочным и пулеметным боеприпасам.

Появление новой автоматической винтовки удачной конструкции могло полностью заменить весь комплекс личного стрелкового вооружения, имеющегося в арсенале советских вооруженных сил.

С созданием нового промежуточного патрона задержки не было. Уже в конце 1943 года в ОКБ-44 был готов чертеж нового патрона калибром 7,62 мм, разработанный Елизаровым и Сёминым. Под него и создавалось новое автоматическое стрелковое оружие. Новый патрон был уже в марте 1944 года запущен в серийное производство и первоначально калибр 7,62х41. В дальнейшем ввиду требования к компактности магазина стрелкового оружия, калибр патрона изменили. Советские оружейники, участвовавшие в конкурсной работе по созданию автоматической винтовки, опирались уже на патрон калибром 7,62х39. Пуля имела остроконечную, коническую форму, благодаря которой сохранялась устойчивость во время полета.

Патроны к АК-47

Рождение автомата Калашникова — оружия-легенды

Нельзя сказать, что автомат Калашникова сразу получился совершенным изделием. Предшественник легендарного оружия АК-46, с которым молодой и амбициозный конструктор принял участие в конкурсе, не оправдал возлагаемые на него надежды. Первый опытный образец не отличался надежностью и проигрывал своим конкурентам по многим параметрам. Основными конкурентами детища Калашникова стали автоматические винтовки Судаева и Токарева, которые проходили войсковые испытания еще в военное время. Калашников, конструкция автомата которого провалила испытания, получил шанс доработать свое изделие.

Опытные модели

На следующий год молодой конструктор предоставил конкурсной комиссии доработанный, улучшенный образец своей автоматической винтовки. Результаты доработки получились неоднозначными. Конструкция изделия стала более надежной, а вот стрелковые характеристики автоматической винтовки вызывали много споров. При автоматической стрельбе хромала кучность огня. Дав время на доведение огневых параметров модели до необходимых нормативов в процессе эксплуатации, высокая военная комиссия остановила свое внимание на оружии М.Т. Калашникова. Модели-конкуренты проигрывали АК по основным параметрам. Это и сыграло решающую роль в решении о принятии новой автоматической винтовки на вооружение.

Автоматическая винтовка АК с 1949 года начинает поступать на вооружение армейских частей Советской Армии. За рубежом новому стрелковому оружию был присвоен индекс АК-47, по году создания модели.

До белого лебедя, которым стал автомат Калашникова со временем, новому оружию было очень далеко. Изделие получилось громоздким и тяжелым. Причиной большого веса первых моделей АК стала точенная ствольная коробка, изготавленная путем фрезерования стальных заготовок. В сравнении с немецкой штурмовой винтовкой Stg-44, с которой часто сравнивают советский АК, оружие Калашникова было легче. Масса советской модификации составляла 4,3 кг. В снаряженном состоянии, плюс штык-нож и полный магазин, оружие весило уже 4,8 кг. Длина оружия от конца приклада до среза ствола составляла 870 мм.

Готовое изделие

Несмотря на свои довольно внушительные габариты и вес, автоматический карабин Калашникова или АК, обладал отличными огневыми характеристиками. Скорострельность составляла 100 выстрелов в минуту, при ведении огня очередями, и до 40 выстрелов в минуту при одиночной стрельбе. В отличие от своих предшественников фронтовых пистолетов-пулеметов, стрелявших на дистанцию пистолетного выстрела, новое изделие было способно вести прицельный огонь на дистанцию 800 м.

Конструкция АК-47

В отличие от самозарядного карабина Симонова, который также стрелял промежуточным патроном калибром 7,62х39 мм, конструкция автомата Калашникова выглядит значительно проще. Об этом свидетельствуют чертежи изделия, полная разборка АК-47 до мельчайших деталей. С точки зрения эксплуатации, созданный Калашниковым автоматический карабин был удобнее и эффективнее. В армии, на флоте и в Пограничных войсках быстро оценили боевые возможности нового оружия, которое сочетало в себе точность винтовки и скорострельность пулемета.

Серийное производство АК-47 было начато на Ижевском механическом заводе, который стал в дальнейшем главной вотчиной советского автоматического стрелкового оружия. Чуть позже автоматы Калашникова стали выпускать на другом старейшем оружейном предприятии страны — на Тульском оружейном заводе. Всего на заводах в Ижевске и в Туле было изготовлено до 15 млн. единиц этого оружия и его различных модификаций, пока в 1959 году на вооружение не начал поступать АКМ — автомат Калашникова, модернизированный.

Ижевский мехзавод

В процессе производства конструкция изделия постоянно совершенствовалась, однако общие и основные узлы и механизмы автомата остались без изменений. Остался неизменным и принцип действия автоматического оружия, которое основано на действии пороховых газов. В результате выстрела пороховые газы через боковые отверстия в канале ствола действуют на газовый поршень, двигающий затворную раму. Отодвинутая на необходимое расстояние затворная рама готова для приема следующего патрона, после чего осуществляется запирание канала ствола поворотом затвора.

Затвор приводится в движение ввиду наличия скоса затворной рамы. В своем оружии Калашников сделал затворную раму основным звеном автоматики. С ее помощью задается все направление движения подвижных частей, на затворную раму приходится основная механическая нагрузка. В свою очередь, внутри затворной рамы имеется возвратная пружина, которая возвращает весь механизм в исходное, боевое положение. Принцип действия автоматики, которую использовал Калашников в своей автоматической винтовке, был известен и ранее, однако именно советскому конструктору удалось довести эту систему до совершенства. В результате все последующие модификации АК считаются самым безотказным оружием. Следует отметить, что в отличие от зарубежных систем, подвижные детали автомата Калашникова имеют довольно приличные допуски. Это в свою очередь снижает риск заклинивания и заедания оружия во время стрельбы при повышенной загрязненности.

Разобранный автомат

Боевой взвод осуществляется с помощью рукоятки, которая представляет собой единую конструкцию с затворной рамой. После выстрела происходит экстракция гильзы через окошко в ствольной коробке. Наличие подпружиненного выбрасывателя и отражателя на ствольной коробке, гильзы вылетают в определенном направлении, не создавая стрелку помехи во время ведения огня.

Что касается ударного механизма, то здесь нет ничего нового. Курковое приспособление вращается вокруг своей оси и оснащено стальной боевой пружиной. Конструкция ударно-спускового механизма позволяет стрелять из АК, как одиночными выстрелами, так и очередями. Переключение режимов ведения огня осуществляется переводчиком, а флажковый предохранитель предотвращает несанкционированный выстрел. Т.е. при поднятом предохранителе затворную раму и патронник можно осмотреть, тогда как для досылки нового патрона, этого расстояния будет недостаточно. Небольшие размеры и конфигурация затворной рамы, простой и надежный ударно-спусковой механизм позволяют спрятать все это хозяйство в ствольную коробку. Эта часть оружия является частью его корпуса.

Огневые характеристики и особенности конструкции

На свой автоматический карабин Калашников установил традиционный секторный прицел, который состоял из двух частей – прицельной колодки, расположенной на ствольной коробке и мушки, смонтированной на оконечности ствола. Мушку можно регулировать по высоте, а прицельная колодка имеет засечки в диапазоне 800 м.

Автоматическое оружие при стрельбе удерживается в руках с помощью пистолетной рукоятки, цевья и ствольной накладки. Эти части на первых моделях изготавливались из дерева, как и постоянный деревянный приклад. На складывающейся модификации АКС-47, которой оснащались десантные войска, подразделения морской пехоты и спецподразделения, приклад имел металлическое исполнение и складывался.

В дальнейшем все цельнодеревянные детали стали заменять частями, клееными из шпона. Пистолетная рукоятка в конечном итоге стала пластмассовой. Некоторые металлические части стали выпускаться из новых сортов стали, что вместе с другими новшествами привело к уменьшению массы оружия. Ствол автомата был оборудован креплением для шанцевого инструмента. Штык-нож для АК-47 не стал чем-то особенным. Этот атрибут имел клинок плоской формы длиной 200 мм при ширине 22 мм. Штык-нож считался обязательным для индивидуального стрелкового орудия тех времен.

АК-47 со штык ножом

Оружие могло вести огонь различными боеприпасами. Для снаряжения магазина использовались патроны с трассирующими пулями, обыкновенные, зажигательные боеприпасы и бронебойные патроны с пулями, оснащенные сердечником. Весь боезапас помещался в магазин рожковой формы. Первоначально магазин был изготовлен из металла. Позже начался выпуск автоматных магазинов из полимерных материалов, коробчатой или секторной формы. Вместимость магазина составляла 30 патронов, которые располагались в шахматном порядке. Ствол был рассчитан на 15-18 тыс. выстрелов, после чего требовалась его замена.

Магазины к АК-47

Приклад автомата имел скрытый пенал, где хранился комплект для чистки оружия. Под стволом был расположен шомпол. Практически все части оружия были продуманы и имели четкое предназначение. Такой подход обеспечил автомату гармоничный внешний вид и изящество форм. Оружие было удобно в боевой обстановке и во время марша. Успешная и длительная эксплуатация обеспечивалась простой разборкой и сборкой АК 47, которую мог осуществить даже школьник.

АК-47 с рожком

Что касается огневых характеристик автоматического карабина АК-47, то они выглядят следующим образом:

  • эффективная убойная дальность составляла 650 м;
  • максимальная прицельная дальность не превышала 800 м;
  • начальная скорость полета пули составляла 715 м/с;
  • темп стрельбы автомата составлял 660 выстрелов в минуту;
  • практическая скорострельность 40-100 выстрелов в минуту.

АК-47 сегодня

Успешная эксплуатация АК-47 в Советском Союзе привела к тому, что советское руководство приняло решение передать производство автомата на лицензионных условиях странам-союзникам. Лицензию получили ГДР, Чехословакия, Румыния, Болгария, Северная Корея и Вьетнам. В середине 50-х годов лицензию продали коммунистическому Китаю, который после СССР является самым массовым производителем автоматов Калашникова.

АК-47, ГДР и Китай

Помимо лицензионного производства детище Калашникова нелегально выпускалось в африканских странах, в Азии, в странах Латинской и Южной Америки.

Ящики АК-47

Официально сделать учет стран, в которых производится советский автомат, не представляется возможным. Сроки лицензии на легальное производство давно истекли, однако оружие продолжают выпускать в частном порядке. К тому же в мире появилось огромное количество промышленных копий советского автомата. Сегодня во всем мире на руках и в арсеналах имеется до 100 млн. различных модификаций АК.

Как различать модели автомата Калашникова — Российская газета

За почти 70 лет в СССР и России было разработано несколько десятков модификаций, прототипов и концептов самого популярного стрелкового оружия в мире - автомата Калашникова. Универсальная основа позволяет конструировать "пушки" практически на любой вкус: складные, укороченные, со штыком, оптикой или подствольным гранатометом, для спецслужб или отдельных родов войск.

В этом материале мы расскажем, как научиться различать основные модели АК и каковы их уникальные особенности.

АК (АК-47)

Классический, самый первый принятый на вооружение АК-47 сложно с чем-то спутать. Выполненный из железа и дерева, без каких-либо "наворотов", он надолго стал символом надежности и простоты в применении в любых условиях. Вместе с тем, таким автомат стал далеко не сразу: Михаилу Калашникову потребовалось несколько лет, чтобы довести свое творение до ума.

В 1946 году военное руководство СССР объявило конкурс на создание автомата под промежуточный (по убойной силе - между пистолетом и винтовкой) патрон. Новое оружие должно было быть маневренным, скорострельным, иметь достаточные убойное действие пули и меткость стрельбы. Конкурс проходил в несколько этапов, не раз продлялся, так как никто из оружейников не мог дать требуемого результата. В частности, комиссия отправила на доработку модели АК-46 № 1, № 2 и № 3 (со складывающимся металлическим прикладом).

Усовершенствованный автомат Калашникова, которому присвоили индекс АК-47, как пишет в книге "История русского автомата" Сергей Монетчиков, переработали практически полностью. Из конструкций оружия конкурентов были заимствованы лучшие идеи, реализованные в отдельных деталях и целых узлах.

Автомат не имел классической цельной ложи. С учетом прочной ствольной коробки, удержанию оружия при стрельбе способствовали раздельные деревянные приклад и цевье. Была переработана конструкция ствольной коробки, она принципиально отличалась от предыдущих жестко закрепленным на ней специальным вкладышем, соединявшим ее со стволом. На вкладыше, в частности, крепился отражатель стреляных гильз.

Рукоятка перезаряжания, выполненная заодно с затворной рамой, была перенесена на правую сторону. Этого требовали солдаты-испытатели, они отмечали: левостороннее расположение рукоятки мешает стрельбе в движении на ходу без остановки, задевая за живот. В этом же положении неудобно и перезаряжать оружие.

Перенос органов управления на правую сторону ствольной коробки позволил создать удачный переключатель огня (с одиночного на автоматический), одновременно являющийся и предохранителем, выполненный в виде единой поворотной детали.

Большая масса затворной рамы и мощная возвратная пружина обеспечили надежную работу механизмов, в том числе в неблагоприятных условиях: при запылении, загрязнении, загустении смазки. Оружие оказалось приспособленным для безотказной работы в диапазоне изменений температуры воздуха до 100 градусов Цельсия.

Деревянные детали нового оружия - приклад, цевье и ствольная накладка, а также пистолетная рукоятка, изготовленные из березовых заготовок, - покрывались тремя слоями лака, что обеспечивало их достаточную стойкость от набухания в условиях сырости.

АКС (АКС-47)

Одновременно с АК-47 на вооружение была принята и модель с литерой "С", означавшей "складной". Этот вариант автомата предназначался для спецвойск и ВДВ, его отличие было в металлическом, а не деревянном прикладе, который к тому же мог складываться под ствольную коробку.

"Подобный приклад, состоявший из двух штампосварных тяг, плечевого упора и механизма фиксации, обеспечивал удобство обращения с оружием - в походном положении, при передвижении на лыжах, прыжках с парашютом, а также его использования для стрельбы из танков, бронетранспортеров, и т.д.", - пишет Сергей Монетчиков.

Стрельбу из автомата предполагалось вести с откинутым прикладом, однако в случае невозможности можно было стрелять из оружия и при сложенном прикладе. Правда, он был не очень удобен: тяги приклада имели недостаточную жесткость и прочность, а широкий плечевой упор не ложился в ложбинку плеча и поэтому при стрельбе очередями норовил сместиться оттуда.

АКМ и АКМС

Автомат Калашникова модернизированный (АКМ) был принят на вооружение спустя 10 лет после АК-47 - в 1959 году. Он получился более легким, дальнобойным и удобным в применении.

"Не удовлетворяла нас, а особенно главного заказчика, кучность при стрельбе из устойчивых положений, лежа с упора, стоя с упора. Выход нашли, введя замедлитель срабатывания курка, увеличивший межцикловое время, - писал Калашников в книге "Записки конструктора-оружейника". - Позже был разработан дульный компенсатор, позволивший улучшить кучность боя при автоматической стрельбе из неустойчивых положений, стоя, с колена, лежа с руки".

Замедлитель позволял затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом, что и сказалось на кучности стрельбы. Дульный компенсатор в виде лепестка устанавливался на резьбу ствола, и был одним из явных отличительных признаков АКМ. За счет компенсатора срез ствола получался не вертикальным, а диагональным. К слову, на ту же резьбу можно было крепить глушители.

Улучшение кучности стрельбы позволило увеличить ее прицельную дальность до 1000 метров, как следствие - изменилась и прицельная планка, шкала дальности состояла из цифр от 1 до 10 (на АК-47 - до 8).

Приклад сделали приподнятым вверх, что приблизило точку упора к линии стрельбы. Изменились внешние формы деревянного цевья. По бокам оно получило упоры для пальцев рук. Фосфато-лаковое покрытие, пришедшее на замену оксидному, в десятки раз повысило антикоррозионную стойкость. Коренным изменениям, отмечает Монетчиков, подвергся и магазин, изготовленный не из стального листа, а из легких сплавов. Для повышения надежности и предохранения от деформации боковые стенки его корпуса были усилены ребрами жесткости.

Новой являлась и конструкция штыка-ножа, крепившегося под стволом. Ножны с резиновым наконечником для электроизоляции позволяли использовать нож для перекусывания колючей проволоки и проводов под напряжением. Боевая мощь АКМ значительно возрастала за счет возможности установки подствольного гранатомета ГП-25 "Костер". Как и свой предшественник, АКМ был разработан и в складном варианте с литерой "С" в названии.

АК-74

В 1960-х годах советское военное руководство приняло решение о разработке стрелкового оружия под малоимпульсный патрон калибра 5,45 миллиметра. Дело в том, что в АКМ так и не удалось добиться высокой кучности стрельбы. Причина была в слишком мощном патроне, который давал сильный импульс.

К тому же, как пишет Монетчиков, в руках советских военных специалистов оказались и боевые трофеи из Южного Вьетнама - американские винтовки AR-15, автоматический вариант которых позже был принят на вооружение армии США под обозначением M-16. Уже тогда АКМ уступал по многим параметрам AR-15, в частности - по кучности боя и вероятности попаданий.

"По трудности разработки, по поиску подходов конструирование автомата под патрон 5,45-мм калибра можно сравнить, наверное, только со временем рождения АК-47 - отца всей семьи нашей системы. Поначалу, когда мы решили взять за основу схему автоматики АКМ, один из заводских руководителей высказал мысль, что искать тут что-то и выдумывать нет необходимости, дескать, достаточно будет простого перестволения. Я подивился в душе наивности такого суждения, - вспоминал о том периоде Михаил Калашников. - Конечно, поменять ствол большего калибра на меньший дело нехитрое. Потом, кстати, и пошло гулять расхожее мнение, что мы будто бы всего лишь поменяли цифру "47" на "74".

Основной особенностью нового автомата был двухкамерный дульный тормоз, который при стрельбе поглощал примерно половину энергии отдачи. Слева на ствольной коробке смонтировали планку под ночные прицелы. Новая резинометаллическая конструкция затылка приклада с поперечными канавками уменьшила его скольжение по плечу при ведении прицельной стрельбы.

Цевье и приклад сначала делались из дерева, однако в 1980-х годах перешли на черный пластик. Внешней особенностью приклада были канавки с обеих сторон, они делались для облегчения общего веса автомата. Также из пластика стали делать и магазины.

АКС-74

Для ВДВ традиционно была сделана модификация со складным прикладом, правда на этот раз он убирался влево вдоль ствольной коробки. Считается, что такое решение было не очень удачным: в сложенном виде автомат получался широким и натирал кожу при ношении за спиной. При ношении на груди возникало неудобство, если требовалось откинуть приклад, не снимая оружия.

На верхней стороне приклада появилась кожаная подщечная муфта, она защищала щеку стрелка от примерзания к металлической детали в зимних условиях.

АКС-74У

Следуя мировой моде 1960-70-хх годов, в СССР решили разработать малогабаритный автомат, который можно было бы использовать в стесненных условиях боя, преимущественно при стрельбе на близкие и средние расстояния. Очередной объявленный конкурс среди конструкторов выиграл Михаил Калашников.

По сравнению с АКС-74 ствол был укорочен с 415 до 206,5 миллиметра, из-за чего пришлось отнести газовую камеру назад. Это, пишет Сергей Монетчиков, повлекло за собой изменение конструкции мушки. Ее основание было выполнено совместно с газовой камерой. Такая конструкция обусловила и перенос прицела ближе к глазу стрелка, иначе прицельная линия оказывалась очень короткой. Заканчивая тему прицела отметим, что автоматы данной модели оснащались самосветящимися насадками для стрельбы ночью и в условиях ограниченной видимости.

Большее давление пороховых газов потребовало установки усиленного пламегасителя. Он представлял собой цилиндрическую камеру с раструбом (расширение в виде воронки) спереди. Пламегаситель крепился на дульной части ствола, на резьбовой посадке.

Укороченный автомат был укомплектован более массивными деревянным цевьем и ствольной накладкой газовой трубки, в нем могли использоваться как стандартные магазины на 30 патронов, так и укороченные - на 20.

Для более полной унификации укороченного автомата с АКС-74 было принято решение использовать такой же приклад, откидывающийся на левую сторону ствольной коробки.

АК-74М

Этот автомат является глубокой модернизаций оружия, принятого на вооружение в 1974 году. Сохранив все лучшие качества, присущие автоматам Калашникова, АК-74М приобрел ряд новых, значительно улучшивших его боевые и эксплуатационные характеристики.

Основной особенностью новой модели стал складной пластмассовый приклад, заменивший металлический. Он был легче предшественников, а по конструкции аналогичен постоянному пластмассовому прикладу АК-74, выпускавшихся в конце 1980-х. При ношении он меньше цепляется за одежду, не вызывает дискомфорта при стрельбе в условиях низких или высоких температур.

Цевье и ствольная накладка газовой трубки автомата были выполнены из стеклонаполненного полиамида. По теплоотдаче новый материал почти не отличался от дерева, что исключило ожог рук при длительной стрельбе. Продольные ребра на цевье позволили удобнее и прочнее удерживать оружие во время прицельного огня.

"Сотая серия" (АК 101-109)

Эти модификации Калашникова, разработанные в 1990-е на базе АК-74М, называют первым отечественным семейством коммерческого оружия, так как предназначались они больше на экспорт, нежели для внутреннего потребления. В том числе, они были рассчитаны и на патрон НАТО калибра 5,56 на 45 миллиметров.

Из конструкций автоматов "100-й" серии (аналогичной лучшей модели 5.45-мм автомата Калашникова - АК74М) полностью исключены деревянные детали. Приклад и цевье у всех выполнены из ударопрочного стеклонаполненного полиамида черного цвета, за что это оружие, как пишет Монетчиков, получило у американцев название "Черный Калашников". Все модели имеют пластмассовые, складывающиеся налево вдоль ствольной коробки приклады и планку для монтажа прицелов.

Самыми оригинальными в "сотой" серии стали автоматы АК-102, АК-104 и АК-105. В их конструкции был сделан рывок в повышении уровня унификации между стандартными автоматами и их укороченными вариантами. За счет небольшого увеличения общей длины (на 100 миллиметров по сравнению с АКС-74У) стало возможным оставить газовую камеру на том же месте, что и в АК-74, позволив таким образом использовать на всех автоматах серии унифицированные подвижную систему и прицельные приспособления.

Друг от друга автоматы "сотой" серии отличаются в основном калибром, длиной ствола (314 - 415 миллиметров), секторными прицелами, рассчитанными на разную дальность (от 500 до 1000 метров).

АК-9

Этот автомат также был разработан на базе АК-74М, использованы в нем и наработки "сотой" серии. Тот же черный цвет, тот же полимерный складной приклад. Основным отличием от классических Калашниковых можно считать укороченный ствол и газоотводный механизм. Важным усовершенствованием эксперты называют новую пистолетную рукоятку, обладающую лучшей эргономикой.

Автомат создавался как бесшумный, беспламенный стрелковый комплекс для скрытной стрельбы. В нем используются дозвуковые патроны калибра 9×39 мм, вместе с глушителем делающие выстрел практически не слышимым. Емкость магазина - 20 патронов.

На цевье имеется специальная планка для различного съемного оборудования - фонарей, лазерных указателей.

АК-12

Самый современный автомат семейства Калашниковых, испытания которого пока не завершены. Из внешних изменений в глаза бросается использование планок Пикатинни для крепления навесного оборудования. В отличие от АК-9, они есть и на цевье, и сверху ствольной коробки. При этом нижняя планка не мешает установке подствольных гранатометов - эта опция сохраняется. АК-12 также имеет две короткие направляющие по бокам цевья и одну сверху газовой камеры.

Кроме того, приклад автомата легко снимается и может складываться в обе стороны. Вдобавок ко всему, он телескопический, по высоте регулируются щека и затыльник приклада. Есть вариант автомата и со стационарным более легким пластиковым прикладом.

Флажок предохранителя-переводчика огня продублирован и с левой стороны, автомат может стрелять одиночными, короткими сериями по три выстрела, и в автоматическом режиме. И в целом все органы управления автоматом сделаны так, что солдат сможет пользоваться ими одной рукой, в том числе менять магазин и передергивать затвор. К слову, магазины могут использоваться самые разные, вплоть до экспериментального барабанного на 95 патронов.

Как различать модели автомата Калашникова (22 фото)

Как различать модели автомата Калашникова (22 фото)

За почти 70 лет в СССР и России было разработано несколько десятков модификаций, прототипов и концептов самого популярного стрелкового оружия в мире — автомата Калашникова. Универсальная основа позволяет конструировать «пушки» практически на любой вкус: складные, укороченные, со штыком, оптикой или подствольным гранатометом, для спецслужб или отдельных родов войск.

В этом материале мы расскажем, как научиться различать основные модели АК и каковы их уникальные особенности.

АК-47

Как различать модели автомата Калашникова (22 фото)

Классический, самый первый принятый на вооружение АК-47 сложно с чем-то спутать. Выполненный из железа и дерева, без каких-либо «наворотов», он надолго стал символом надежности и простоты в применении в любых условиях. Вместе с тем, таким автомат стал далеко не сразу: Михаилу Калашникову потребовалось несколько лет, чтобы довести свое творение до ума.

В 1946 году военное руководство СССР объявило конкурс на создание автомата под промежуточный (по убойной силе — между пистолетом и винтовкой) патрон. Новое оружие должно было быть маневренным, скорострельным, иметь достаточные убойное действие пули и меткость стрельбы. Конкурс проходил в несколько этапов, не раз продлялся, так как никто из оружейников не мог дать требуемого результата. В частности, комиссия отправила на доработку модели АК-46 № 1, № 2 и № 3 (со складывающимся металлическим прикладом).

Усовершенствованный автомат Калашникова, которому присвоили индекс АК-47, как пишет в книге «История русского автомата» Сергей Монетчиков, переработали практически полностью. Из конструкций оружия конкурентов были заимствованы лучшие идеи, реализованные в отдельных деталях и целых узлах.

Как различать модели автомата Калашникова (22 фото)

Автомат не имел классической цельной ложи. С учетом прочной ствольной коробки, удержанию оружия при стрельбе способствовали раздельные деревянные приклад и цевье. Была переработана конструкция ствольной коробки, она принципиально отличалась от предыдущих жестко закрепленным на ней специальным вкладышем, соединявшим ее со стволом. На вкладыше, в частности, крепился отражатель стреляных гильз.

Как различать модели автомата Калашникова (22 фото)

Рукоятка перезаряжания, выполненная заодно с затворной рамой, была перенесена на правую сторону. Этого требовали солдаты-испытатели, они отмечали: левостороннее расположение рукоятки мешает стрельбе в движении на ходу без остановки, задевая за живот. В этом же положении неудобно и перезаряжать оружие.

Перенос органов управления на правую сторону ствольной коробки позволил создать удачный переключатель огня (с одиночного на автоматический), одновременно являющийся и предохранителем, выполненный в виде единой поворотной детали.

Как различать модели автомата Калашникова (22 фото)

Большая масса затворной рамы и мощная возвратная пружина обеспечили надежную работу механизмов, в том числе в неблагоприятных условиях: при запылении, загрязнении, загустении смазки. Оружие оказалось приспособленным для безотказной работы в диапазоне изменений температуры воздуха до 100 градусов Цельсия.

Деревянные детали нового оружия — приклад, цевье и ствольная накладка, а также пистолетная рукоятка, изготовленные из березовых заготовок, — покрывались тремя слоями лака, что обеспечивало их достаточную стойкость от набухания в условиях сырости.

АКС-47

Как различать модели автомата Калашникова (22 фото)

Одновременно с АК-47 на вооружение была принята и модель с литерой «С», означавшей «складной». Этот вариант автомата предназначался для спецвойск и ВДВ, его отличие было в металлическом, а не деревянном прикладе, который к тому же мог складываться под ствольную коробку.

«Подобный приклад, состоявший из двух штампосварных тяг, плечевого упора и механизма фиксации, обеспечивал удобство обращения с оружием — в походном положении, при передвижении на лыжах, прыжках с парашютом, а также его использования для стрельбы из танков, бронетранспортеров, и т.д.», — пишет Сергей Монетчиков.

Стрельбу из автомата предполагалось вести с откинутым прикладом, однако в случае невозможности можно было стрелять из оружия и при сложенном прикладе. Правда, он был не очень удобен: тяги приклада имели недостаточную жесткость и прочность, а широкий плечевой упор не ложился в ложбинку плеча и поэтому при стрельбе очередями норовил сместиться оттуда.

АКМ и АКМС

Как различать модели автомата Калашникова (22 фото)

Автомат Калашникова модернизированный (АКМ) был принят на вооружение спустя 10 лет после АК-47 — в 1959 году. Он получился более легким, дальнобойным и удобным в применении.

«Не удовлетворяла нас, а особенно главного заказчика, кучность при стрельбе из устойчивых положений, лежа с упора, стоя с упора. Выход нашли, введя замедлитель срабатывания курка, увеличивший межцикловое время, — писал Калашников в книге «Записки конструктора-оружейника». — Позже был разработан дульный компенсатор, позволивший улучшить кучность боя при автоматической стрельбе из неустойчивых положений, стоя, с колена, лежа с руки».

Замедлитель позволял затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом, что и сказалось на кучности стрельбы. Дульный компенсатор в виде лепестка устанавливался на резьбу ствола, и был одним из явных отличительных признаков АКМ. За счет компенсатора срез ствола получался не вертикальным, а диагональным. К слову, на ту же резьбу можно было крепить глушители.

Улучшение кучности стрельбы позволило увеличить ее прицельную дальность до 1000 метров, как следствие — изменилась и прицельная планка, шкала дальности состояла из цифр от 1 до 10 (на АК-47 — до 8).

Приклад сделали приподнятым вверх, что приблизило точку упора к линии стрельбы. Изменились внешние формы деревянного цевья. По бокам оно получило упоры для пальцев рук. Фосфато-лаковое покрытие, пришедшее на замену оксидному, в десятки раз повысило антикоррозионную стойкость. Коренным изменениям, отмечает Монетчиков, подвергся и магазин, изготовленный не из стального листа, а из легких сплавов. Для повышения надежности и предохранения от деформации боковые стенки его корпуса были усилены ребрами жесткости.

Новой являлась и конструкция штыка-ножа, крепившегося под стволом. Ножны с резиновым наконечником для электроизоляции позволяли использовать нож для перекусывания колючей проволоки и проводов под напряжением. Боевая мощь АКМ значительно возрастала за счет возможности установки подствольного гранатомета ГП-25 «Костер». Как и свой предшественник, АКМ был разработан и в складном варианте с литерой «С» в названии.

АК-74

Как различать модели автомата Калашникова (22 фото)

В 1960-х годах советское военное руководство приняло решение о разработке стрелкового оружия под малоимпульсный патрон калибра 5,45 миллиметра. Дело в том, что в АКМ так и не удалось добиться высокой кучности стрельбы. Причина была в слишком мощном патроне, который давал сильный импульс.

Как различать модели автомата Калашникова (22 фото)

К тому же, как пишет Монетчиков, в руках советских военных специалистов оказались и боевые трофеи из Южного Вьетнама — американские винтовки AR-15, автоматический вариант которых позже был принят на вооружение армии США под обозначением M-16. Уже тогда АКМ уступал по многим параметрам AR-15, в частности — по кучности боя и вероятности попаданий.

Как различать модели автомата Калашникова (22 фото)

«По трудности разработки, по поиску подходов конструирование автомата под патрон 5,45-мм калибра можно сравнить, наверное, только со временем рождения АК-47 — отца всей семьи нашей системы. Поначалу, когда мы решили взять за основу схему автоматики АКМ, один из заводских руководителей высказал мысль, что искать тут что-то и выдумывать нет необходимости, дескать, достаточно будет простого перестволения. Я подивился в душе наивности такого суждения, — вспоминал о том периоде Михаил Калашников. — Конечно, поменять ствол большего калибра на меньший дело нехитрое. Потом, кстати, и пошло гулять расхожее мнение, что мы будто бы всего лишь поменяли цифру «47» на «74».

Основной особенностью нового автомата был двухкамерный дульный тормоз, который при стрельбе поглощал примерно половину энергии отдачи. Слева на ствольной коробке смонтировали планку под ночные прицелы. Новая резинометаллическая конструкция затылка приклада с поперечными канавками уменьшила его скольжение по плечу при ведении прицельной стрельбы.

Цевье и приклад сначала делались из дерева, однако в 1980-х годах перешли на черный пластик. Внешней особенностью приклада были канавки с обеих сторон, они делались для облегчения общего веса автомата. Также из пластика стали делать и магазины.

АКС-74

Для ВДВ традиционно была сделана модификация со складным прикладом, правда на этот раз он убирался влево вдоль ствольной коробки. Считается, что такое решение было не очень удачным: в сложенном виде автомат получался широким и натирал кожу при ношении за спиной. При ношении на груди возникало неудобство, если требовалось откинуть приклад, не снимая оружия.

На верхней стороне приклада появилась кожаная подщечная муфта, она защищала щеку стрелка от примерзания к металлической детали в зимних условиях.

АКС-74У

Как различать модели автомата Калашникова (22 фото)

Следуя мировой моде 1960-70-хх годов, в СССР решили разработать малогабаритный автомат, который можно было бы использовать в стесненных условиях боя, преимущественно при стрельбе на близкие и средние расстояния. Очередной объявленный конкурс среди конструкторов выиграл Михаил Калашников.

По сравнению с АКС-74 ствол был укорочен с 415 до 206,5 миллиметра, из-за чего пришлось отнести газовую камеру назад. Это, пишет Сергей Монетчиков, повлекло за собой изменение конструкции мушки. Ее основание было выполнено совместно с газовой камерой. Такая конструкция обусловила и перенос прицела ближе к глазу стрелка, иначе прицельная линия оказывалась очень короткой. Заканчивая тему прицела отметим, что автоматы данной модели оснащались самосветящимися насадками для стрельбы ночью и в условиях ограниченной видимости.

Большее давление пороховых газов потребовало установки усиленного пламегасителя. Он представлял собой цилиндрическую камеру с раструбом (расширение в виде воронки) спереди. Пламегаситель крепился на дульной части ствола, на резьбовой посадке.

Укороченный автомат был укомплектован более массивными деревянным цевьем и ствольной накладкой газовой трубки, в нем могли использоваться как стандартные магазины на 30 патронов, так и укороченные — на 20.

Для более полной унификации укороченного автомата с АКС-74 было принято решение использовать такой же приклад, откидывающийся на левую сторону ствольной коробки.

АК-74М

Как различать модели автомата Калашникова (22 фото)

Этот автомат является глубокой модернизаций оружия, принятого на вооружение в 1974 году. Сохранив все лучшие качества, присущие автоматам Калашникова, АК-74М приобрел ряд новых, значительно улучшивших его боевые и эксплуатационные характеристики.

Как различать модели автомата Калашникова (22 фото)

Основной особенностью новой модели стал складной пластмассовый приклад, заменивший металлический. Он был легче предшественников, а по конструкции аналогичен постоянному пластмассовому прикладу АК-74, выпускавшихся в конце 1980-х. При ношении он меньше цепляется за одежду, не вызывает дискомфорта при стрельбе в условиях низких или высоких температур.

Как различать модели автомата Калашникова (22 фото)

Цевье и ствольная накладка газовой трубки автомата были выполнены из стеклонаполненного полиамида. По теплоотдаче новый материал почти не отличался от дерева, что исключило ожог рук при длительной стрельбе. Продольные ребра на цевье позволили удобнее и прочнее удерживать оружие во время прицельного огня.

«Сотая серия» (АК 101-109)

Как различать модели автомата Калашникова (22 фото)

Эти модификации Калашникова, разработанные в 1990-е на базе АК-74М, называют первым отечественным семейством коммерческого оружия, так как предназначались они больше на экспорт, нежели для внутреннего потребления. В том числе, они были рассчитаны и на патрон НАТО калибра 5,56 на 45 миллиметров.

Как различать модели автомата Калашникова (22 фото)

АК-102

  АК-107

Из конструкций автоматов «100-й» серии (аналогичной лучшей модели 5.45-мм автомата Калашникова — АК74М) полностью исключены деревянные детали. Приклад и цевье у всех выполнены из ударопрочного стеклонаполненного полиамида черного цвета, за что это оружие, как пишет Монетчиков, получило у американцев название «Черный Калашников». Все модели имеют пластмассовые, складывающиеся налево вдоль ствольной коробки приклады и планку для монтажа прицелов.

Самыми оригинальными в «сотой» серии стали автоматы АК-102, АК-104 и АК-105. В их конструкции был сделан рывок в повышении уровня унификации между стандартными автоматами и их укороченными вариантами. За счет небольшого увеличения общей длины (на 100 миллиметров по сравнению с АКС-74У) стало возможным оставить газовую камеру на том же месте, что и в АК-74, позволив таким образом использовать на всех автоматах серии унифицированные подвижную систему и прицельные приспособления.

Друг от друга автоматы «сотой» серии отличаются в основном калибром, длиной ствола (314 — 415 миллиметров), секторными прицелами, рассчитанными на разную дальность (от 500 до 1000 метров).

АК-9

Как различать модели автомата Калашникова (22 фото)

Этот автомат также был разработан на базе АК-74М, использованы в нем и наработки «сотой» серии. Тот же черный цвет, тот же полимерный складной приклад. Основным отличием от классических Калашниковых можно считать укороченный ствол и газоотводный механизм. Важным усовершенствованием эксперты называют новую пистолетную рукоятку, обладающую лучшей эргономикой.

Автомат создавался как бесшумный, беспламенный стрелковый комплекс для скрытной стрельбы. В нем используются дозвуковые патроны калибра 9×39 мм, вместе с глушителем делающие выстрел практически не слышимым. Емкость магазина — 20 патронов.

На цевье имеется специальная планка для различного съемного оборудования — фонарей, лазерных указателей.

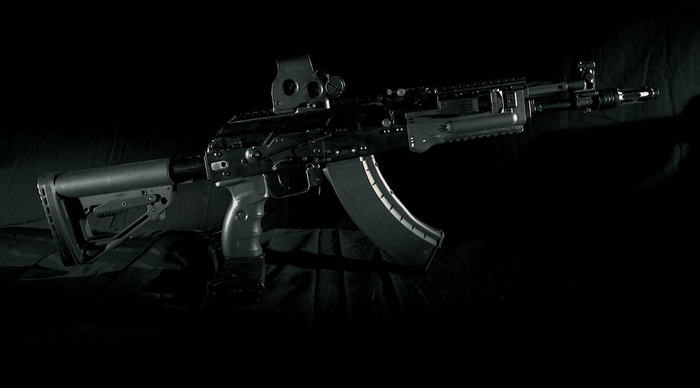

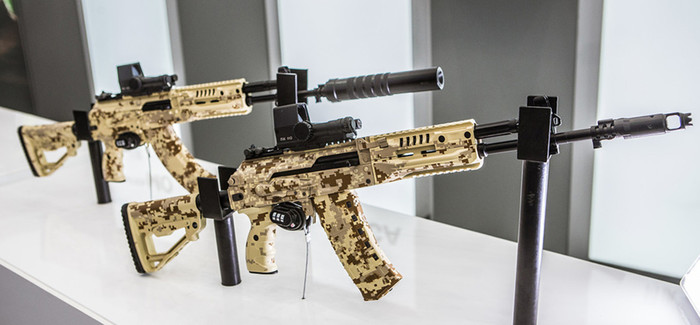

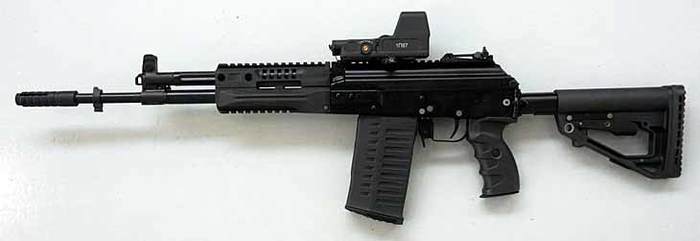

АК-12

Как различать модели автомата Калашникова (22 фото)

Самый современный автомат семейства Калашниковых, испытания которого пока не завершены. Из внешних изменений в глаза бросается использование планок Пикатинни для крепления навесного оборудования. В отличие от АК-9, они есть и на цевье, и сверху ствольной коробки. При этом нижняя планка не мешает установке подствольных гранатометов — эта опция сохраняется. АК-12 также имеет две короткие направляющие по бокам цевья и одну сверху газовой камеры.

Как различать модели автомата Калашникова (22 фото)

Кроме того, приклад автомата легко снимается и может складываться в обе стороны. Вдобавок ко всему, он телескопический, по высоте регулируются щека и затыльник приклада. Есть вариант автомата и со стационарным более легким пластиковым прикладом.

Как различать модели автомата Калашникова (22 фото)

Флажок предохранителя-переводчика огня продублирован и с левой стороны, автомат может стрелять одиночными, короткими сериями по три выстрела, и в автоматическом режиме. И в целом все органы управления автоматом сделаны так, что солдат сможет пользоваться ими одной рукой, в том числе менять магазин и передергивать затвор. К слову, магазины могут использоваться самые разные, вплоть до экспериментального барабанного на 95 патронов

Как различать модели автомата Калашникова (22 фото)

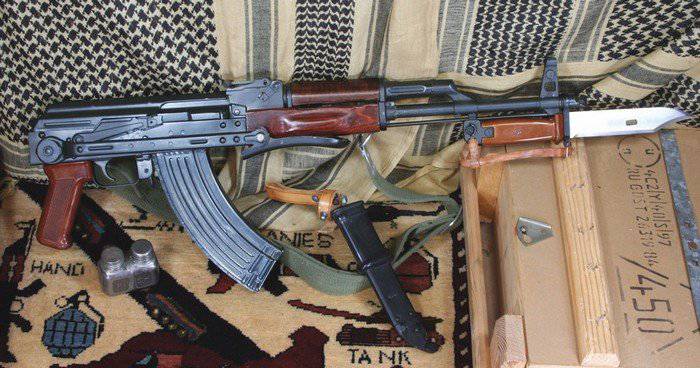

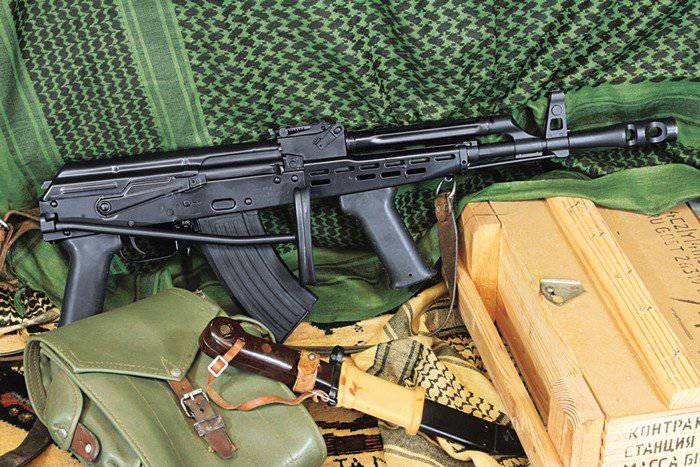

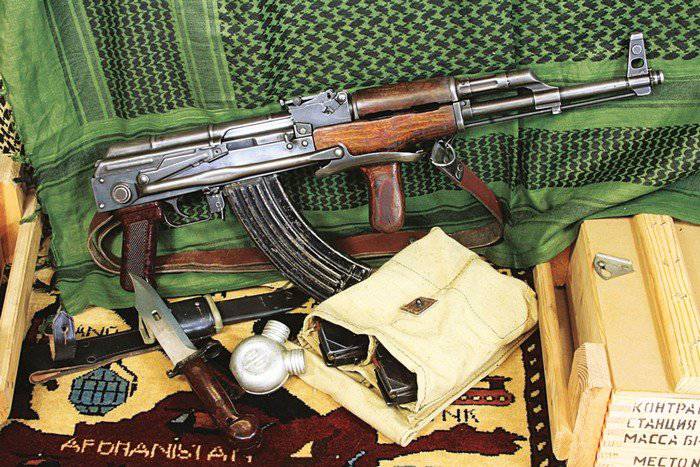

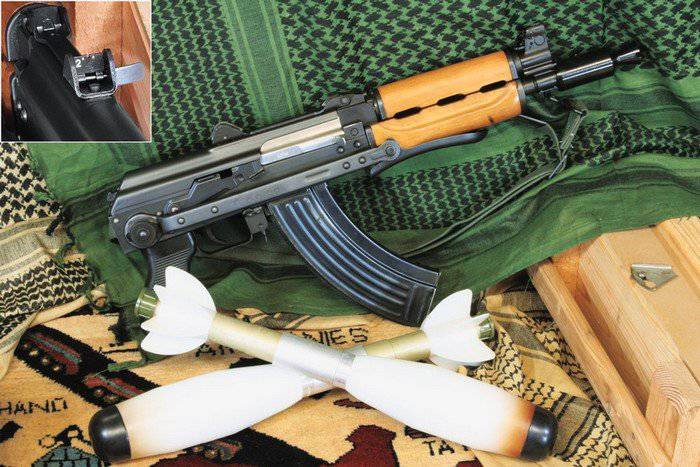

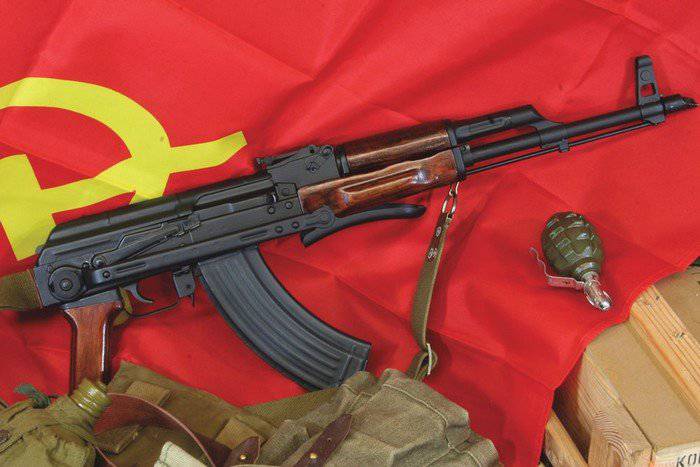

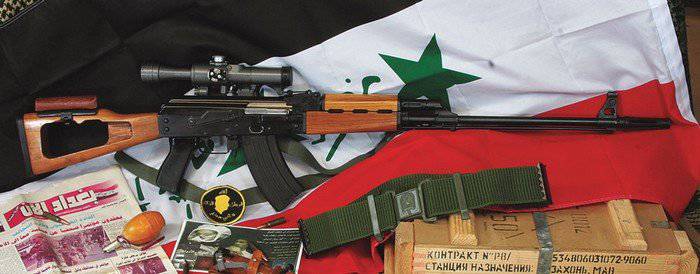

20 малоизвестных вариантов АК-47

20 малоизвестных вариантов АК-47
АК-47 вместе со своими многочисленными вариантами является самым распространенным армейским автоматом (автоматической винтовкой) в мире.

Он стоит на вооружении в 45 странах и принимал участие во всех военных конфликтах, которые произошли после его создания в 1940-х годах.

Хотя его конструкция существенных изменений не претерпела, многие страны, для соответствия своим потребностям, внесли свои поправки. В этой статье представлены как наиболее популярные варианты, так и менее известные.

Все эти модели хранятся в личной коллекции Стюарта МакДэниела, члена Ассоциации коллекционеров оружия Калашникова.

20 малоизвестных вариантов АК-47

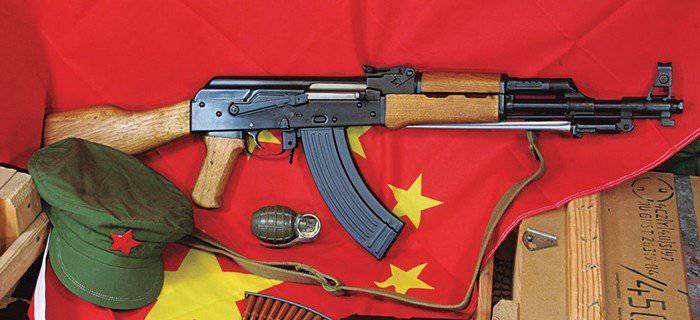

1. Китайский AK-47S. Полуавтоматическая версия, фрезерованная ствольная коробка Тип 56, под патрон 7,62x39мм. Это самая точная копия российского АК-47 Тип 3, когда либо произведенная в Китае. Производство Тип 56 было налажено с помощью машинного оборудования и технической поддержки, предоставленных советской стороной.

20 малоизвестных вариантов АК-47

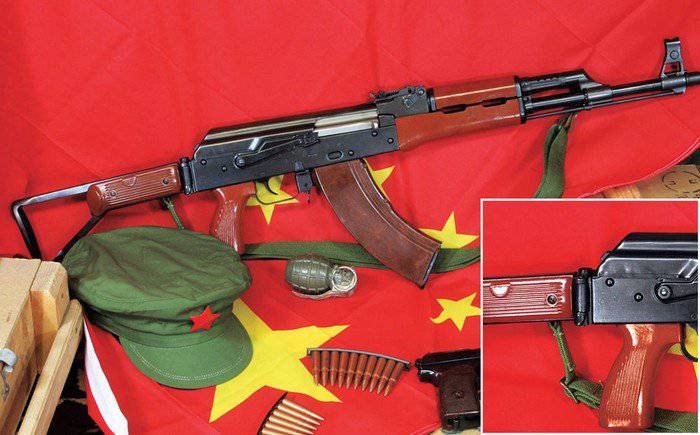

2. Китайский AKS. Штампованная ствольная коробка, под патрон 7,62x39мм, складывающийся вбок приклад. Один из самых редких представителей китайского оружия в США.

20 малоизвестных вариантов АК-47

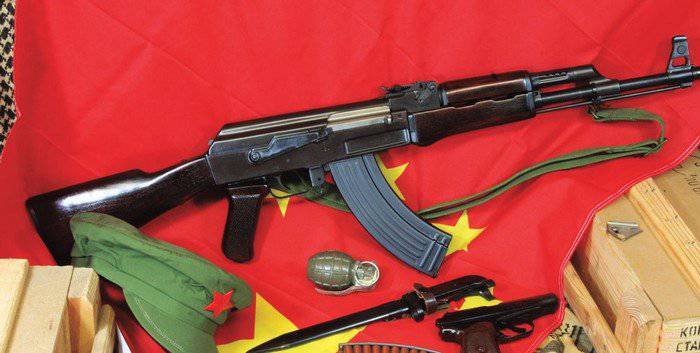

3. Китайский Тип 56. Китайцы, после разрыва отношений с СССР, выпустили свой вариант со штампованной ствольной коробкой. Поэтому, эта модель разрабатывалась путем реверс-инжиниринга, без участия технической поддержки с советской стороны. Отличительными фишками Тип 56 являются закрытая мушка и трехгранный штык-нож. С 1950-х годов было произведено от 10 до 15 миллионов единиц этой модели.

20 малоизвестных вариантов АК-47

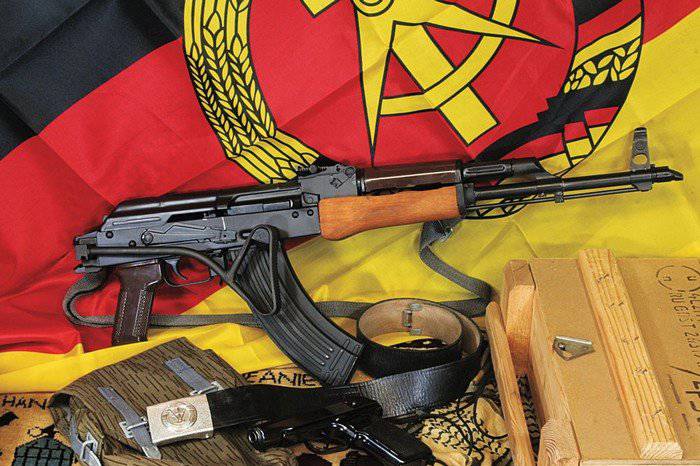

4. MPi-KMS72 из Восточной Германии. Модель со складывающимся вбок прикладом, под патрон 7,62x39мм, производилась на фабрике Ernst Thaelman в Восточной Германии. Моделью с проволочным прикладом, бакелитовой рукояткой и верхней ствольной накладкой, изначально экипировались воздушные десантники и мотопехота.

20 малоизвестных вариантов АК-47

5. Египетский ARM. Так называемый Маади, вначале 80-х массово импортировался в США компанией Steyr-Daimler-Puch. Под патрон 7,62x39мм, штампованная ствольная коробка, складывающийся вбок проволочный приклад. Очень точная копия российского АКМ.

20 малоизвестных вариантов АК-47

6. Венгерский AKM-63. Впервые произведен в 1963 г., AKM-63 – это полноразмерный автомат с деревянным прикладом и металлическим цевьем с деревянной передней рукояткой, которая помогает справиться с отдачей при автоматической стрельбе. Верхней ствольной накладки нет. Так как в США их ввезли всего около 1100 штук, это один из самых редких вариантов АК в США.

20 малоизвестных вариантов АК-47

7. Венгерский AMD-65. Под патрон 7,62x39мм, короткий ствол длинной 12,6 дюймов, с такой же передней рукояткой, как и у AKM-63. Имеет складывающийся вбок проволочный приклад для того, чтобы сделать его более удобным в обращении в условиях ограниченного пространства, таких как бронированные машины и танки. Более короткие длина прицельной линии и ствол делают его менее точным, чем AKM-63, но удобство обращения перевешивает потерю в точности стрельбы. Обратите внимание на магазин на 20 патронов.

20 малоизвестных вариантов АК-47

8. Иракский карабин Табук. Эта иракская версия автомата Калашникова под патрон 7,62x39мм производилась в Аль-Кадисии. Он построен на базе югославского M70B2, имеет штампованную ствольную коробку от РПК, деревянные накладки, резиновый затыльник на приклад, прицел для подствольного гранатомета, скошенный дульный тормоз-компенсатор. На него можно установить подствольный гранатомет. Большое количество таких моделей было изъято американскими войсками во время операции по освобождению Ирака и операции Несокрушимая свобода.

20 малоизвестных вариантов АК-47

9. Иракский Табук DMR. Под патрон 7,62x39мм, полуавтоматическая марксманская версия карабина Табук. Длина ствола – 23,6 дюйма, а для поражения целей на средних дистанциях устанавливается оптический прицел 4x24мм. Здесь установлен российский прицел ПСО-1, но также встречаются и румынский LPS Type 2s и югославский ZRAK. Эту модель часто путают с более мощной снайперской винтовкой под патрон 7,62x54R. Но в сущности, это РПК с оптическим прицелом.

20 малоизвестных вариантов АК-47

10. Польский PMKM. Под патрон 7,62x39мм, это самая точная копия российского АКМ. Штампованная ствольная коробка, ламинированный деревянный приклад, цевье «бобровый хвост», синтетическая пистолетная рукоятка, скошенный компенсатор. На фото также изображен польский штык-нож и бутылка масла.

20 малоизвестных вариантов АК-47

11. Польский PMKMS. Под патрон 7,62x39мм, штампованная ствольная коробка со складывающимся вниз прикладом, цевье «бобровый хвост», скошенный компенсатор и польский штык-нож.

20 малоизвестных вариантов АК-47

12. Польский Tantal WZ88. Под патрон 5,45x39мм, выделяется тем, что кроме автоматического и полуавтоматического режима, он может стрелять и очередями по три выстрела. У него есть уникальный переключатель слева на ствольной коробке и складывающийся приклад для большей мобильности. Установлено ночное прицельное приспособление, специальный дульный тормоз-компенсатор с креплением для подствольного гранатомета. Также есть бакелитовые ствольные накладки.

20 малоизвестных вариантов АК-47

13. Румынский AIM-G. В 1989 г. в Румынии была сформирована 700-тысячная «патриотическая гвардия», которая была экипирована полуавтоматическими автоматами PM md. 63 с выгравированной буквой G на левой стороне целика. Это самая популярная версия среди румынских автоматов, и более 20 тысяч штук было импортировано в США. Он сделан под патрон 7,62x39мм и имеет отличительную деревянную переднюю вертикальную рукоятку.

20 малоизвестных вариантов АК-47

14. Румынский AIMS 74. Этот вариант PM md. 63 под патрон 5,45x39мм также имеет деревянную переднюю вертикальную рукоятку и складывающийся вбок металлический приклад. Для уменьшения отдачи установлен дульный тормоз-компенсатор как у АК-74.

20 малоизвестных вариантов АК-47

15. Румынский PM md. 63. Он был впервые произведен в 1963 г. и является первым румынским вариантом АК под патрон 7,62x39мм. Он почти идентичен с российским АКМ, но отличается хромированным затвором, патронником и ударником. Также он оснащен соединительной муфтой ствола как у АК-47 и деревянной пистолетной рукояткой.

20 малоизвестных вариантов АК-47

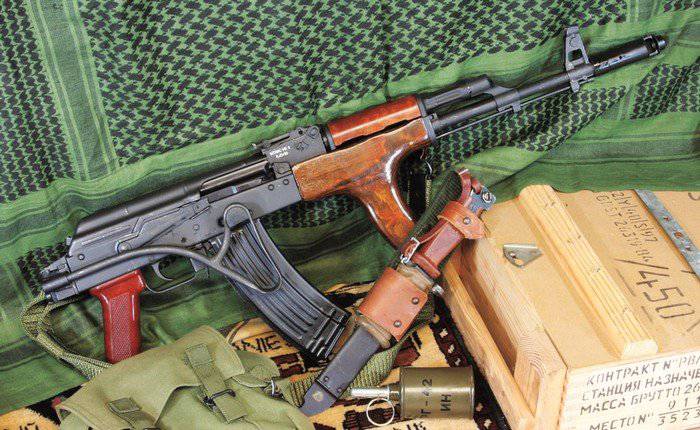

16. Румынский PM md. 65. Первая модель со складывающимся вниз прикладом из Румынии, идентична оригинальному PM md. 63. Под патрон 7,62x39мм, штампованная ствольная коробка и вертикальная передняя рукоятка.

20 малоизвестных вариантов АК-47

17. Копия российского АКМ под названием Хайберский проход. Хайберский проход – это регион между Пакистаном и Афганистаном, где проходит большинство торговых путей. Обычно эти автоматы делают в подвалах из подручных материалов. Сделан под патрон 7,62x39мм, имеет складывающийся вбок приклад как у АКС-74. Именно из него стрелял почивший Усама Бин Ладен на многих видеороликах с его участием.

20 малоизвестных вариантов АК-47

18. Вариант советского АКМС. Это версия советского АКМ со складывающимся вниз прикладом. Сделан под патрон 7,62x39мм, штампованная ствольная коробка. Имеет металлический приклад как у немецкого пистолета-пулемета MP-40, кованый хромированный ствол длиной 16,1 дюймов, ламинированные деревянные накладки, синтетическую пистолетную рукоятку и скошенный дульный тормоз-компенсатор. Автомат, изображенный на фото, был произведен из деталей, которые были изъяты Израилем у армии освобождения Палестины во время конфликта в Ливане в 80-х годах.

20 малоизвестных вариантов АК-47

19. Югославский M70-B1. Сделан под патрон 7,62мм, стоял на вооружении армии Югославии. Построен на более тяжелой ствольной коробке от РПК толщиной 1,5 мм. Имеет деревянные накладки, резиновый затыльник на приклад и прицел для гранатомета. На фото он показан с противопехотной миной M52P3.

20 малоизвестных вариантов АК-47

20. Югославский M92. Этот короткоствольный АК под патрон 7,62x39мм использовался югославскими спецотрядами. Построен на штампованной ствольной коробке, имеет двухпозиционный целик, установленный на верхней крышке, складывающийся вниз приклад и расширительную камеру дульного тормоза-компенсатора.

Клейма и маркировки автоматов и ручных пулеметов Калашникова, произведенных в СССР/России. Описания, фотографии

В настоящем материале, разработанном Павлом П., представлены основные отличительные варианты нанесения клейм, маркировок, вопросы нумерации автоматов и ручных пулеметов Калашникова производства СССР/России.



Основное место расположение клейм, маркировок, номера автоматов Калашникова различных модификаций и ручных пулеметов Калашникова различных модификаций

Основное место расположение клейм, маркировок, номера автоматов Калашникова различных модификаций и ручных пулеметов Калашникова различных модификаций - левая сторона ствольной коробки, мод колодкой прицельной планки.



Основное место расположения маркировок переключения огня находится  с правой стороны ствольной коробки, справа от рисок положения  предохранителя АК.









Основные оружейные заводы, производившие автоматы Калашникова и ручные пулеметы Калашникова:

Ижевский машиностроительный завод (ныне ОАО «Концерн «Ижмаш»). Бывший «Ижевский оружейный завод» - далее по тексту - Ижмаш.

Тульский оружейный завод. С 1993 г. – ОАО «ТОЗ» - далее по тексту - ТОЗ.

№367 Вятско-Полянский машиностроительный завод «Молот». Образован в 1940 г. - далее по тексту - Молот.









Основная схема прочтения и трактовки  клейм, маркировок, номера автоматов Калашникова различных модификаций и ручных пулеметов Калашникова различных модификаций



  • 1 - Маркировка завода-изготовителя. Вертикальная стрела с оперением, вписанная в треугольник - отличительная маркировка продукции завода Ижмаш.
  • 2 - четырехзначный год производства автоматов Калашникова.
  • 3 - индивидуальный номер оружия. для АК/АКС (т.н. АК47, АК47С) и АКМ/АКМС характерна нумерация вида "буква-буква-четыре цифры"

  •  1 - Маркировка завода-изготовителя. Пятиконечная звезда - отличительная маркировка продукции завода ТОЗ.
  • 2 - четырехзначный год производства автоматов Калашникова.
  • 3 - индивидуальный номер оружия, для АКМ/АКМС характерна нумерация вида "буква-буква-четыре цифры"

  • 1 - Маркировка завода-изготовителя. Пятиконечная звезда, вписанная в вертикальное стилизованное изображение щита - отличительная маркировка продукции завода Молот.
  • 2 - четырехзначный год производства ручных пулеметов Калашникова.
  • 3 - индивидуальный номер оружия, для РПК/РПКС(РПК74/РПКС74) характерна нумерация вида "буква-буква-дефис-четыре цифры"



  • 1 - маркировка положения огня АВ - Автоматический огонь.
  • 2 - маркировка положения огня ОД - Одиночный огонь.



Основные особенности:

Отсутствие маркировок завода-изготовителя.

Отсутствие маркировок завода-изготовителя характерно для автоматов Калашникова АК и АКС (т.н. АК-47 и АК-47С) производства 1949-1951 гг на заводе Ижмаш.











Буквенный индекс обозначения года выпуска.

Буквенный индекс обозначения года выпуска характерен только для автоматов Калашникова АК и АКС (т.н. АК-47 и АК-47С) производства 1956-1960 гг.

Пример такого обозначения:

  • 1 - Маркировка завода-изготовителя Ижмаш.
  • 2 - Буквенный индекс года производства автомата, стоящий после номера.В данном случае год производства АК - 1959 г.
  • 3 - индивидуальный номер оружия.

Таблица соответствия года производства АК буквенному индексу:

Год производства автомата Калашникова
 Буквенный индекс года производства
 1949 А
 1950 Б
 1951 В
 1952 Г
 1953 Д
 1954 Е
 1955 Ж
 1956 З
 1957 И
 1958 К
 1959 Л
 1960 М





Пример маркировки автомата АК 1960 г. выпуска:











Двузначный цифровой индекс года изготовления

Двузначный цифровой индекс года изготовления характерен для автоматов Калашникова АК74/АКС74/АК74М/АК 100й серии.

  •  1 - Маркировка завода-изготовителя ТОЗ.
  • 2 - двузначный цифровой год года производства оружия
  • 3 - индивидуальный номер оружия (на фотографии представлен АКС74У)



  • 1 - Маркировка завода-изготовителя Ижмаш.
  • 2 - двузначный цифровой год года производства оружия
  • 3 - индивидуальный номер оружия (на фотографии представлен АК74М)







Ремонтные маркировки

После попадания автоматов Калашникова, ручных пулеметов Калашникова в ремонтные мастерские (завода, службы РАВ и прочее) - на оружии гравируется маркировка прохождения ремонтных работ. Маркировка может быть нанесена как на металлические части оружия, так и на деревянные (пластиковые). Представляет из себя в основе равносторонний четырехугольник - квадрат.

Различные примеры ремонтных маркировок:

Полый (пустой) квадрат

Перечеркнутый по диагонали квадрат

 Перечеркнутый по вертикали квадрат





Клейма о приведении к нормальному бою автоматов АКМ

Информация представлена в материале: Клейма о приведении автоматов АКМ к нормальному бою после капитального ремонта на базе реморгана. Описание, фотографии



Маркировки учебного (деактивированного) оружия

Маркировки учебного (деактивированного) оружия  наносятся на предметы хозяйственно-бытового назначения, представляющие из себя макеты массогабаритные соответствующего оружия, изготовленные путем деактивации (невозможности производства выстрела) основных частей оружия (в соответствии с действующим Законодательством).

Примеры маркировок:

Буквы УЧ - маркировки учебных автоматов Калашникова и ручных пулеметов Калашникова.

Надписи ММГ, МГВ, "ММГ  АКМ", МАКЕТ, нанесенные краской или выгравированные на металлических частях оружия - маркировки деактивированного оружия.


эволюция легенды — История России

АК – пожалуй, единственная в мире аббревиатура, не нуждающаяся в расшифровке и дополнительном толковании

Мы продолжаем серию текстов о легендарном отечественном оружии. Теперь настала очередь самого известного, интересного и обросшего легендами автомата, который к тому же любят во всем мире. Сегодня мы вспомним этапы эволюции и совершенствования автомата Калашникова. Пожалуй, большего для представления этого оружия и не сказать – имя говорит само за себя.

Из 1943-го в 1949-й

Шла Великая Отечественная война, в ходе которой появились десятки образцов прорывных видов вооружения. Прогресс не обошел стороной и стрелковое оружие. Немцы первыми стали использовать так называемые штурмовые винтовки под промежуточный, то есть облегченный, укороченный винтовочный патрон. Хотелось бы сразу отмести несостоятельные версии о якобы копировании нашего автомата с немецкого «Штурмгевера». Дело в том, что советское оружие создавалось под советский же промежуточный патрон 7,62х39 мм образца 1943 года, следовательно, по своим техническим заданиям. В статье об СКС мы уже затрагивали эту тему. Так, предполагалось создать целое семейство оружия: пулемёт (им стал РПД), карабин (СКС) и штурмовую винтовку (автомат). Именно АК и пополнил задуманный оружейный комплекс. Поэтому все разговоры о заимствовании на этом мы и закончим, хотя есть ещё десятки аргументов, уже неоднократно приведенных, поэтому тратить время на «разжёвывание» элементарных фактов мы не будем.

АК-46

АК-46

Источник: pinterest.ru


Конкурс на разработку нового автомата начался в марте 1944 года. По его первым результатам побеждал автомат АС-44 Алексея Судаева. К сожалению, легендарный конструктор скоропостижно скончался, не успев «довести» свой автомат до серийного состояния. А такая возможность, судя по его весьма удачно сконструированному ППС (о нем мы вам тоже рассказывали), была вполне реальной. Так мир узнал другого легендарного оружейного конструктора и его детище. Молодой, но уже опытный автор нескольких проектов «стрелковки» М.Т. Калашников предложил военным свой образец – АК-46. Однако представленный экспериментальный автомат не устроил военных и был отправлен на доработку.

Первый образец АК-47

Первый образец АК-47

Источник: pinterest.ru


В короткий срок на заводе №2 в Коврове Калашников создает принципиально новый ствол, который на сравнительных испытаниях оставил позади образцы КБП-520 и ТКБ-415, представленные другими финалистами – Дементьевым и Булкиным. Новый «победитель» – АК-47, знакомый нам всем своим обликом, обладал рядом конструктивных преимуществ, был прост в производстве и эксплуатации. Отработанная конструкция АК была принята на вооружение Советской Армии в 1949 году.

Неизменная схема неполной сборки/разборки автомата

Неизменная схема неполной сборки/разборки автомата

Источник: pinterest.ru


Впрочем, необходимо добавить, что всему миру известна аббревиатура без числового индекса – просто АК. Но это не ошибка, только прототип именовался АК-47, и это о его качествах до сих пор ходят легенды.

АКМ

Если АК обладал рядом «детских» болезней, выявленных в процессе производства и эксплуатации, то принятый в конце 50-х годов на вооружение АКМ (автомат Калашникова модернизированный) был призван их устранить. К примеру, на АК изначально не был предусмотрен штык, а позже был адаптирован штык от «старушки» СВТ. Ствольная коробка АК, поначалу изготавливаемая штамповкой, тоже могла иметь высокий процент брака, поэтому была постепенно заменена на фрезерную. Отсутствие ДТК неизменно приводило к уводу ствола АК при стрельбе очередями.

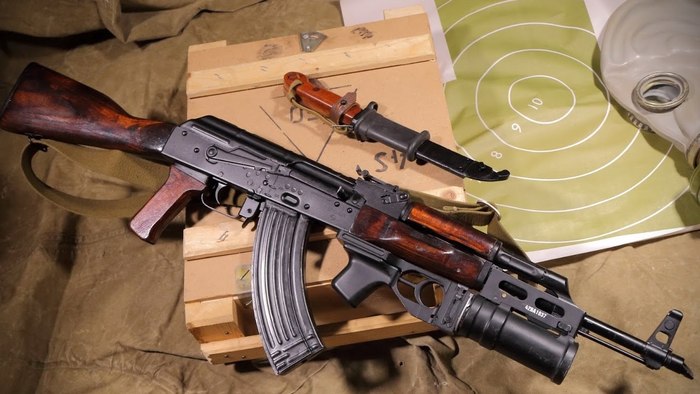

АКМ с ГП-25

АКМ с ГП-25

Источник: pinterest.ru


Всё это было улучшено в модернизированной версии автомата. Добавлен ДТК, автомат стал немного легче и ещё надежнее. Дальность стрельбы увеличилась с 800 м до 1 км. Магазины приобрели свой «стандартный» вид, появились три продольных ребра жесткости. Приклад для удобства стрелка стал выше. Появилась и версия АКМС (складной) с прикладом, складывающимся под ствольную коробку, – такое оружие предназначалось для ВДВ, разведки и экипажей бронемашин. На курок поставили замедлитель срабатывания, стрельба очередями за счёт этого нововведения и ДТК стала кучнее. Наконец, появились варианты автомата с ПБС (прибор бесшумно-беспламенной стрельбы), проще говоря, с глушителем, и особые дозвуковые патроны, делавшие стрельбу ещё тише. На АКМ можно было установить ночной прицел и 40-миллиметровый подствольный гранатомёт ГП-25 «Костёр». АКМ производился с 1959 года аж по 1976 год. И до наших дней это один из лучших автоматов мира, его нередко можно увидеть сейчас в руках солдат всех армий мира.

Малоимпульсный 74-й

Оружейный прогресс не стоит на месте. Так, по результатам Вьетнамской войны на мировую арену вышел новый американский малоимпульсный патрон 5,56 мм, а у АК появился основной конкурент – винтовка М-16. Дискуссии о пользе и вреде таких патронов мы оставим в стороне, до сих пор любители оружия ломают копья, обсуждая практику их использования, но так и не решили, какой патрон лучше. Но СССР не остался в стороне от новых оружейных трендов.

АКМ с ПБС

АКМ с ПБС

Источник: pinterest.ru


В 1974 году появился АК-74, адаптированный под советский малоимпульсный патрон 5,45х39 мм. Это был всё тот же, знакомый нам автомат, который приобрел характерные отличия в виде более прямого магазина, уже меньше напоминавшего «рожок», и удлиненный ДТК.

АКС-74

АКС-74

Источник: pinterest.ru


АК-74 имел несколько версий, в том числе АКС-74 – со складным, но уже на левый бок, рамочным прикладом, 74Н – для использования ночных прицелов. Есть и его уже совсем современная версия – АК-74М, в которой деревянные детали ложа и приклада заменены на полимерные, а полноразмерный приклад, который называли «веслом» за длину, тоже «научился» складываться вбок. АК-74 сохранил и приумножил все навесные опции, доставшиеся ему от АКМ, и «ласточкин хвост» на левой стороне ствольной коробки, позволяющий установить весь спектр прицелов – как полноразмерных, так и современных – на планку Пикатинни.

АКСУ

АКСУ

Источник: pinterest.ru


Отдельно нужно упомянуть АКСУ – укороченный автомат, который мы можем увидеть у сотрудников полиции. Разработанный в 1979 году АКСУ отлично проявил себя в роли компактного автомата. При этом он превосходит пистолеты-пулеметы по мощности патрона и дальности стрельбы. Изначально он предназначался для вооружения частей ВДВ и «непрофильных» частей (где не подразумевается огневой контакт с противником) – артиллеристов, водителей и других. Но в процессе эксплуатации АКСУ полюбился милиции, спецназу, сотрудникам КГБ – в общем всем тем, для кого скрытность, высокая огневая мощь и мобильность автоматического оружия очень важны. Произведенные миллионными тиражами, прошедшие Афганскую войну и локальные конфликты на территории бывшего СССР автоматы 74-й серии делом заслужили уважение и любовь бойцов.

Калашниковские современники

В наши дни АК продолжает развиваться. После АК-74М, о котором мы упоминали, начали появляться и другие модели. Распад СССР и рыночная экономика заставили крупные оборонные предприятия нашей страны полагаться не только на скудные в годы кризиса госзаказы, но и на иностранные рынки. Ориентация на иностранного заказчика двигала вперед и наш автомат. Так появилась знаменитая «сотая» серия АК.

АК-103

АК-103

Источник: pinterest.ru


Автоматы «сотой» серии обладают всеми признаками современного стрелкового оружия. Новые полимерные материалы, отличные возможности для тюнинга и различных оружейных «приблуд» делают их очень функциональными. Интересно, что АК-101 и 102 (длинная и укороченная версии) производятся по заказу под натовский патрон 5,56 – такие вот правила диктует рынок. Отдельно следует отметить АК-103 – реинкарнацию АКМ под 7,62х39, но с использованием самых современных технологий, он особенно любим иностранными заказчиками.

АК-101 и 102 под патрон 5.56 НАТО

АК-101 и 102 под патрон 5.56 НАТО

Источник: pinterest.ru


Были начаты работы над автоматами под условным обозначением АК-107 и 108 со сбалансированной автоматикой, а значит, с почти отсутствующей отдачей. Эта ветка разрабатывается и по сей день и даже вышла на гражданский рынок под обозначением «Сайга МК-107».

АК-204

АК-204

Источник: pinterest.ru


Михаил Тимофеевич Калашников ушел от нас в 2013 году, но работу над автоматом ни он, ни его преемники не останавливали. Это способствовало появлению целого семейства современных автоматов, таких как АК-12 и АК-15. АК-12 принят на вооружение Российской Армии, этот автомат вобрал в себя лучшие решения, накопленные за десятилетия жесткой эксплуатации АК. Особенно интересно решение с крышкой ствольной коробки, на которую стало возможно штатно устанавливать различные прицелы на планку Пикатинни.

АК-12 и АК-15

АК-12 и АК-15

Источник: pinterest.ru


Сейчас концерн «Калашников» продолжает работу над совершенствованием автомата. Появилась «двухсотая» серия, а это ещё более совершенные образцы АК, и применяемые металлы и полимеры значительно увеличивают их боевые свойства и живучесть, что подтверждается стресс-тестами стволов, которые концерн регулярно проводит и публикует в открытом доступе.

АК-308

АК-308

Источник: pinterest.ru


Ещё одной интересной новинкой концерна стал «Калаш» под натовский калибр 7,62х51 (308Win). Классический облик автомата и мощный патрон без закраины (в отличие от своего русского собрата) превратили автомат в винтовку точного боя.

«Классика» — АКМС с ГП-25 и ПБС

«Классика» — АКМС с ГП-25 и ПБС

Источник: pinterest.ru


Конечно, в рамках статьи мы не смогли подробно остановиться на многих нюансах боевого применения, сравнения и эксплуатации АК. Не затронули вопросов массового копирования и производства лицензионных АК. Но для этого у нас ещё будет время, главное, что мы показали большой путь, проделанный лучшим в мире автоматом. И финиш на этом пути еще далеко, а потому с полной уверенностью можно сказать, что становление АК будет продолжаться ещё как минимум сотню лет, а то и больше.

Обложка: pinterest.ru


Смотрите также:

СКС: не успевший на войну, но очень популярный

Винтовка Мосина. Век на страже Отечества

Шесть малоизвестных образцов оружия Красной Армии, о которых вы не знали

Наган: бельгийский, русский легендарный револьвер

ППС: лучший пистолет-пулемет Второй мировой

Автомат Калашникова: обзор, фото, видео.

 Автомат Калашникова АК и АКС

Обзор 7,62 автомата АКМ.
Обзор АК-74.

Статья посвящена именно первому Автомату Калашникову АК-47.

Автомата Калашникова под промежуточный патрон 7,62х39 мм был сконструирован Михаилом Тимофеевичем Калашниковым в 1947 году. Принят на вооружение в 1949 году и выпускался до 1959 года, поставлялся для военных под индекс ГРАУ-56-А-212. Так как автомат сконструирован в 1947 году и имел опытный образец АК-46, то часто упоминается, как АК-47.
Автомат Калашникова является самым массовым и популярным оружием в мире. За 60 лет в мире выпущено более 70 миллионов автоматов Калашникова и его модификаций. Это примерно 1/5 всего произведенного стрелкового оружия в мире, Ближайший конкурентом автомата Калашникова является американский автомат США-выпущено порядка 8 миллионов штук.

История создания

Предпосылкой создания автомата Калашникова стала вторая мировая война, во время которой появился немецкий автомат StG-44 под промежуточный патрон 7,92х33 мм и полуавтоматический карабин М1 американского производства под патрон 7,62х33 мм, который поставляли в СССР по Ленд-Лизу. Военными и конструкторами были оценены положительные стороны автомата и винтовки под промежуточные патроны и дало толчок в разработке отечественных образцов оружия под промежуточный патрон.
Чуть забегая наперед. Советский промежуточный патрон 7,62х39 мм был разработан конструкторами Б.В. Семиной и Н.М. Елизаровой в ОКБ-44 в ноябре 1943 года. Изначально калибр патрона составлял 7,62х41 мм, но в дальнейшем был укорочен. Производство промышленного патрона было налажено в 1944 году. Новый патрон занял нишу между пистолетными патронами и винтовочными-пулеметными патронами. Промежуточный патрон получил много плюсов при минимальных потерях ТТХ. Так новый патрон стал меньше по размеру, значительно легче, эффективен при стрельбе по живой силе врага на дальности до 700-800 метров, меньшая отдача. Так вес патрона 7,62х39 мм составляет 16,2 грамм, а винтовочный-пулеметный патрон 7, 62х54 весит 24,7 грамма. Разница в весе составляет почти 9 грамм, что на 60% легче.
Благодаря появлению более компактного и менее мощного патрона послужило созданию новых образцов под этот патрон.  Так новое оружие изначально получалось компактным и легким по сравнению с оружием под патрон 7,62х4 мм. Новое оружие под промежуточный патрон должно было стать эффективным на дальности 400-800 метров. Под замещение новым оружием оказались пистолет –пулеметы ППШ, ППД-эффективная прицельная дальность, которых не превышала 200-300 метров. Ем самым оно становилось эффективней, чем пистолет-пулеметы прицельная дальность, которых составляла 200-300 метров. Роль винтовочных патронов тоже была уменьшена-часто бойцам не требовалось винтовки и пулеметы повышенной мощности и с большой отдачей.
В результате на свет под промежуточный патрон появился автомат Калашникова-АК, ручной пулемет Дегтярева-РПД и самозарядный карабин Симонова-СКС. В дальнейшем в СССР автомат Калашникова вытеснил карабин СКС в течении 10-15 лет, так как АК имел более высокую плотность огня, современные военные конфликты показали, что на полуавтоматические винтовки с прицельной дальностью 600—800 метров не так эффективно, как автоматы. Пулемет РПД в течении 10-15 лет не справедливо вытеснил пулемет Калашникова под патрон 7,62х54 мм по причине унификации пулеметов.
Первой советским автоматам АС-44 под промежуточный патрон 7,62х41 мм создал Алексей Иванович Судаев (создатель пистолет-пулемета Судаева). Автомат был выпущен небольшой партией для войсковых испытаний, но так и не был принят на вооружения, не смотря на плюсы и минусы военные хотели получить для себя автомат после доработок, но смерть А.И.Судаева остановила дальнейшие работы по доработке автомата АС-44. После смерти А.И. Судавева был назначен новый конкурс по разработке пулемета, винтовки и автомата под промежуточный патрон. В ноябре 1946 года М.Т. Калашникова представил свой автомат. Конкурентами Калашникова стали автомата Булкина и Дементьева.

Михаил Тимофеевич Калашников со своим АК-47

Первый образец АК-46 визуально отличался от АК-47-имел разделенный флажковый предохранитель и переводчик огня, взводная рукоятка находилась на левой стороне. Военная комиссия потребовалась перенести взводную рукоятку на правую сторону, объединить переводчик огня с предохранителем и разместить его на правой стороне автомата для избавления левой стороны от выступов автоматики. После доработки на втором конкурсе автомат Калашникова признали не пригодным. Не смотря на вердикт Калашников вместе с конструктором Зайцевым доработали на Ковровском заводе автомат, при доработке часть механизмов была позаимствована у других автоматов, принимавших участие в конкурсах, как АБ-46 / ТКБ-415 и ранних образцов оружия. Этические нормы позаимствованния технических решений у других образцов никак не возбранялось, а даже поощрялось, так как военные хотели увидеть успешный образец оружие, в котором все эти технические решения сосчитались. Не смотря на то, АК-46 был забракован, Калашников обратился за помощью к военным с которыми воевал во время ВОВ, что бы ему дали возможность представить военной комиссии новый образец его автомата. Зимой 1946-1947 года комиссии были представлены автоматы Дементьева КБП-520, Булкина ТКБ-415, Калашникова КБП-580. Комиссия очередной раз забраковала снова все автоматы, но отметила что автомат Калашникова самый надежный, но имеет плохую кучность, в то время как автомат Булкина ТКБ-415 имеют хорошую кучность, но малую надежность. Не смотря на отрицательную оценку автоматам было решено принять на вооружение автомат Калашникова, а проблему с кучностью отложить до других времен, тем самым вооружить армию автоматами.

Производство автоматам Калашникова было решено наладить на Ижевском заводе в 1947 году (в дальнейшем и на Тульском оружейном заводе). После войсковых и полигонных испытаний в 1948 году на вооружение советской Армии были приняты две модификации АК под обозначением "7,62 мм автомат Калашникова"-АК и "7,62-автомат Калашникова со складным прикладом"-АКС.В 1949 году М.Т. Калашников за создания АК был удостоен Сталинской премии первой степени.
Автомат получился «полусырым», так как были нарекания по кучности и работе в разных климатических условиях, в конструкцию и производство стали вносить изменения. В начале 1950-ыз годов у АК-47 появился «конкурент» конструкции Германа Коробова-автомат ТКБ-417. Автомат Коробова имел лучшую кучность, меньшую массу и был более дешевле в производстве. Несмотря на это Калашников исправил недостатки своего автомата и представил модернизированный вариант АК, который в 1959 году был принят на вооружение, как «7,62-мм автомат Калашникова модернизированный»-АКМ.

Автоматика автомата Калашникова

Автомат Калашникова состоит примерно из 95 деталей. Автоматика АК-47 работает за счет отвода части пороховых газов из канала ствола во время выстрела. Газы, попадающие в канал ствола, толкают газовый поршень, который дает импульс затворной группой для совершения нового цикла. Во время отката происходит прокрутка личинки, запирающей патрон в патроннике с дальнейшей экстракцией гильзы из автомата. Недостаток такой затворной группы-это большой вес (520 грамм), которая во время стрельбы приводит к заметной отдачи ухудшающая кучность боя. Возврат затвора в боевое положение происходит с помощи возвратной пружины. При израсходовании патронов в магазине затвор не становиться на затворную задержку, что является минусом.
Ударно-Спусковой механизм УСМ установлен внутри корпуса не отдельным узлом. Позволяет вести автоматический (стрельбу очередями-обеспечивает автоспуск) и полуавтоматический (одиночный) огонь. УСМ объединён в единое целое с предохранителем, который запирает затвор и курок, что исключает случайны выстрел даже при заряженном патроне в патроннике. УСМ работает за счет, витой проволоки, которая расположена П-образно внутри корпуса автомата. УСМ.
Ствольная коробка служит телом всего автомата объединяющая все части в единое целое. Внутри ствольной коробки расположены четыре рельсы для скольжения затворной группы. Первые автоматы АК-47 имели штампованную ствольную коробку, что сильно отражалось на качестве и надежности автомата. В дальнейшем при производстве АКМ стали изготовлять фрезеровочным способом, что повисело надежность, но и масса автомата подросла. На ствольной коробке расположен секторный прицел с прицельной дальностью на 800 метров.
Первые АК-47 не имели на стволе дульных-тормозов компенсаторов. На стволе АК предусмотрено крепление для штыка ножа, который можно было использовать во время рукопашного боя. АКС не предусматривало крепление штык ножа. Деревянный приклад автомата имеет пенал для чистки и обслуживания автомата.

Боеприпасы:

Патрон 7,62х39 ммПатрон 7,62х39 мм

Для стрельбы из автомата АК можно использовать патроны 7,62х39 мм:

  • обыкновенны патроны-пуля имеет стальную рубашку, со стальным сердечником, между плакированной стальной рубашкой и сердечником располагается свинцовая рубашка. Первые патроны имели мягкий стальной сердечник, который значительно не увеличивал бронепробиваемый эффект. Патрон предназначен для стрельбы по живой силе противника. Пуля не имеет отличительной маркировки на носике пули.
  • бронебойно-зажигательный патрон предназначен для стрельбы по живой силе противника и не легкобронированной технике на дистанции до 300 метров. Патрон эффективен для стрельбы по емкостям с горючим, бензобакам транспортных средств. Пуля имеет плакированную томпаком рубашку, внутри которой стальной сердечник из высокоуглеродистой стали, между рубашкой и сердечником свинец. В донной части пули находится поддон с зажигательным составом. Кончик пули зажигательного патрона маркируется черным цветом с красным пояском.
  • трассирующий предназначен для стрельбы по живой силе противника в дневное и ночное время на дистанции до 800 метров, при стрельбе помогает обозначить врага. Имеет плакированную томпаком рубашку со стальным сердечником помещённый в свинец. На донной части имеется сопла для с горящим составом. Пуля маркируется зеленым цветом на конце.
  • -зажигательный патрон переназначен для стрельбы по живой силе врага, технике врага или по легкозагорающимся материалам на дистанции до 700 метров для создания очагов пожара. Патрон состоит из медной рубашки внутри которой находится легковоспламеняющийся состав на воздухе. Наконечник пули маркируется красным цветом.
  • охотничьи, оболочные предназначены для промысловой охоты и тренировкой стрельбы. Внутри стальной плакированной томпаком пули находится свинцовый сердечник.
  • так же есть холостые, бронебойные-трассирующие патроны и т.д.

Питание автомата происходит с помощи съемного коробчатого двухрядного магазина на 30 патронов. Так как промежуточный патрон имеет конусный вид, то для их размещения пришлось создать магазин с узнаваемым изгибом. Магазины для АК и АКМ изготавливались из метала, в дальнейшем для АК-74 магазины стали изготавливать из твердых полимеров. Помимо магазина на 30 патронов для АК и АКМ созданы секторные магазины на 40 патронов и барабанный магазин на 75 патронов. Крепление магазина к автомату происходит примыканием магазина в горловину ствольной коробки и фиксации его с помощи защелки.

Кучность автомата АК первых выпусков была не важной, что было отмечено при принятии его на вооружение, но надежность автомата перевешивала этот недостаток. С каждой модернизацией с помощи дульных срезов и дульных-тормозов компенсаторов кучность автомата росла. Дальность прямого выстрела по ростовой фигуре врага составляет 350 метров.

Нормативы по разборке-сборке автомата Калашникова на уроках ОБЖ составляет:

  • На «отлично»- 18 и 30 секунд
  • На «хорошо»-30 и 35 секунд
  • На «удовлетворительно» 35-40 секунд
  • Норматив для военных составляет 15 и 25 секунд

Боевое применение АК-47

Кадр с автоматом Калашниковым в фильме

Советской публике АК-47 был представлен в фильме "Максим Перепелица" 1955 года.
Впервые боевое применение АК произошло во время операции «Вихрь» при подавлении восстания в Венгрии 1 ноября 1956 года. Затем последовала война во Вьетнаме, где автомат Калашникова превзошел на голову своего конкурента-автомата М16, надежность которого в джунглях Вьетнама «подкачала».  После Вьетнама автомат Калашникова фигурировал в каждом вооружённом конфликте, который происходил в Мире.

Заключение.

Автомат Калашникова АК-47 изначально получился не идеальном, но со временем многие недостатки были устранены, и он стал эталоном надежности в оружейном мире. Автомат Клашникова стал синонимом слова «надежность». Последующая принятия на вооружения АКМ утвердила позиции автомата в оружейном Мире.

Технические характеристики автомата Калашникова АК-47
 Количество выстрелов  30 в магазине
 Калибр ствола  7,62х39 мм, 8 нареза
 Боевая скорострельность  120 выстрелов в минуту
 Максимальная скорострельность  540-600 выстрелов в минуту
 Прицельная дальность  3200-3500 метров
 Эффективная прицельная дальность  800 метров
 Максимальна дальность полета пули  3000 метров
 Начальная скорость вылета  715 м/с
 Автоматика  газоотводная
 Вес  4,3 кг пустой, 4,8 кг снаряженный
 Размеры  870 мм АК,  645 мм АКС

Автомат Калашникова в разрезе

90000 47 - Simple English Wikipedia, the free encyclopedia 90001 90002 The 90003 AK-47 90004 is a Russian assault rifle first used in 1949. It and an updated version called the AKM were used by the Soviet Union's military (which was called the Soviet Army). It was later replaced by the AK-74. 90005 90002 The AK-47 was designed in 1947 by Mikhail Kalashnikov. 90007 [8] 90008 90005 90002 The AK-47 quickly became famous and spread all around the world because it was simple to fire, clean and maintain, and also because of its reliability, meaning that it can be fired for a long time without jamming.The AK-47 and its successors continue to be used by many of the world's armies. Many terrorist and insurgent groups also use the AK-47. It is a cheap, reliable, and easy-to-use weapon. The AK-47 was also available with a folding stock, the AKS-47, and a shortened version with the AKS74 folding stock, the AKMSU (used by armoured vehicle crews), although this was soon replaced by the AKS74U, which fires the 5.45 cartridge of the AK-74. There was also a light machine gun variant with a longer barrel and different shaped stock called the RPK.90005 90002 The Russian military liked the AK's design so much that it was even used to design other types of weapons as well, including the Dragunov sniper rifle and the Saiga-12 semi-automatic shotgun. 90005 90002 The AK-47 uses gas-operated reloading. When the bullet is moved down the barrel, a little bit of the gas behind the bullet is made to go up a small tube that pushes away the bolt. The shooter does not have to reload by hand for every shot - the gun reloads by itself. When you pull the trigger, the bullet in the chamber fires.You then release and then pull the trigger again to fire another round. When used this way, it is called a semi-automatic firearm. A few AK-47's are made to be used only this way but most are fully automatic firearms. 90005 90002 In the pro-communist states, the AK-47 became a symbol of the Third World revolution. 90005 90002 They were used in the Cambodian Civil War and the Cambodian-Vietnamese War. 90007 [9] 90008 During the 1980s, the Soviet Union became the principal arms dealer to countries embargoed by Western nations.This included Middle Eastern nations such as Iran, Libya, and Syria, which welcomed Soviet Union backing against Israel. After the end of the Soviet Union (1989/90), AK-47s were sold openly and on the black market to any group with cash, including drug cartels and dictatorial states. More recently they have been seen in the hands of Islamic groups such as Al-Qaeda, ISIL, and the Taliban in Afghanistan and Iraq, and FARC, Ejército de Liberación Nacional guerrillas in Colombia. 90007 [10] 90008 90005 90002 The proliferation of this weapon is shown by more than just numbers.The AK-47 is included in the flag of Mozambique, an acknowledgment that the country gained its independence in large part through the effective use of their AK-47s. 90007 [11] 90008 It is also found in the coats of arms of East Timor and the revolution era Burkina Faso, as well as in the flags of Hezbollah, FARC-EP, the New People's Army in the Phillipines, TKP / TIKKO and other "Revolutionary Peoples" groups. 90005 90028 90029 ↑ Table data covers the AK-47 with Type 3 receiver 90030 90031 90028 90029 ↑ http: // www.nybooks.com/articles/2011/02/10/most-influential-weapon-our-time/ The Most Influential Weapon of Our Time. The New York Review of Books. Max Hastings FEBRUARY 10, 2011 ISSUE. "József Tibor Fejes, a young Hungarian identified by CJ Chivers in The Gun as 'the first known insurgent to carry an AK-47.' According to Chivers, 'Fejes obtained his prize after Soviet soldiers dropped their rifles during their attack on revolutionaries in Budapest in 1956 .... The Hungarian Revolution marked the AK-47's true battlefield debut." 90030 90029 ↑ Monetchikov 2005, chpts. 6 and 7: (if AK-46 and AK-47 are to be seen as separate designs). 90030 90029 ↑ 90038 Killicoat, Phillip (April 2007). "Weaponomics: The Global Market for Assault Rifles" (PDF). 90039 World Bank Policy Research Working Paper 4202 (Post-Conflict Transitions Working Paper No. 10) 90040. Oxford University. p. 3. Retrieved 3 April 2010. 90041 90030 90029 ↑ 90038 "AK-47 Inventor Does not Lose Sleep Over Havoc Wrought With His Invention". USA: Fox News Channel.6 July 2007. OCLC 36334372. Retrieved 3 April 2010. 90041 90030 90029 ↑ 90007 7.00 90008 90007 7.01 90008 90007 7.02 90008 90007 7.03 90008 90007 7.04 90008 90007 7.05 90008 90007 7.06 90008 90007 7.07 90008 90007 7.08 90008 90007 7.09 90008 90007 7.10 90008 90038 "AKM (AK-47) Kalashnikov modernized assault rifle, caliber 7.62 mm ". Izhmash. Archived from the original on 6 October 2014. 90041 90030 90029 ↑ An interview with Mikhail Kalashnikov, Robert Fisk, The Independent (centrist), London, England.April 22, 2001. http://www.worldpress.org/cover5.htm 90030 90029 ↑ Christopher Jones (December 20, 1981), "IN THE LAND OF THE KHMER ROUGE." The New York Times. 90030 90029 ↑ Seabrook, Andrea (26 November 2006) "AK-47: The weapon changed the face of war". NPR Weekend Edition Sunday. [1] 90030 90029 ↑ Gordon, Michael R. (13 March 1997) "Burst of pride for a staccato executioner: AK-47". 90039 The New York Times 90040. [2] 90030 90031 90084 90085 90086 90087 90088 90089 90087 Wikimedia Commons has media related to 90039 90003 AK-47 90004 90040.90089 90096 90097 90098 .90000 AK-47 | Redline - CS: GO Stash 90001 Toggle navigation 90002 90003 90004 90003 Pistols 90002 90003 CZ75-Auto 90004 90003 Desert Eagle 90004 90003 Dual Berettas 90004 90003 Five-SeveN 90004 90003 Glock-18 90004 90003 P2000 90004 90003 P250 90004 90003 R8 Revolver 90004 90003 Tec-9 90004 90003 USP-S 90004 90027 90004 90003 Rifles 90002 90003 AK-47 90004 90003 AUG 90004 90003 AWP 90004 90003 FAMAS 90004 90003 G3SG1 90004 90003 Galil AR 90004 90003 M4A1-S 90004 90003 M4A4 90004 90003 SCAR-20 90004 90003 SG 553 90004 90003 SSG 08 90004 90027 90004 90003 SMGs 90002 90003 MAC-10 90004 90003 MP5-SD 90004 90003 MP7 90004 90003 MP9 90004 90003 PP-Bizon 90004 90003 P90 90004 90003 UMP-45 90004 90027 90004 90003 Heavy 90002 90003 MAG-7 90004 90003 Nova 90004 90003 90004 90027 90004 90027.90000 AK-47 | Red Laminate - CS: GO Stash 90001 Toggle navigation 90002 90003 90004 90003 Pistols 90002 90003 CZ75-Auto 90004 90003 Desert Eagle 90004 90003 Dual Berettas 90004 90003 Five-SeveN 90004 90003 Glock-18 90004 90003 P2000 90004 90003 P250 90004 90003 R8 Revolver 90004 90003 Tec-9 90004 90003 USP-S 90004 90027 90004 90003 Rifles 90002 90003 AK-47 90004 90003 AUG 90004 90003 AWP 90004 90003 FAMAS 90004 90003 G3SG1 90004 90003 Galil AR 90004 90003 M4A1-S 90004 90003 M4A4 90004 90003 SCAR-20 90004 90003 SG 553 90004 90003 SSG 08 90004 90027 90004 90003 SMGs 90002 90003 MAC-10 90004 90003 MP5-SD 90004 90003 MP7 90004 90003 MP9 90004 90003 PP-Bizon 90004 90003 P90 90004 90003 UMP-45 90004 90027 90004 90003 Heavy 90002 90003 MAG-7 90004 90003 Nova 90004 90003 90004 90027 90004 90027.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
