Автомат АК 107: характеристики и фото
Автомат АК 107, как и его аналоги под индексом 108 и 109, сконструированы инженерами Александровым и Параниным, которые являются сотрудниками предприятия «Ижмаш». Данный агрегат относится к 100-й серии «Калашниковых», между собой модели отличаются только используемыми зарядами. Основная особенность боевой единицы – применение сбалансированной автоматики.
Особенности
Применение специальной автоматики позволило существенно снизить отдачу и колебание оружия во время ведения стрельбы. Особенно это сказалось на выстрелах очередями, обеспечивая лучшую прицельность и кучность попадания в цель.
Такие решения внедрялись на опытных образцах «АЛ», разработка которых велась в 60-70-х годах прошлого столетия. Однако эти экземпляры не пошли в серийное производство по причине наличия таких недостатков, как: сильное загрязнение, малый рабочий ресурс ряда деталей и самопроизвольное открытие ствольной крышки при стрельбе.
Модернизация
Автоматика такого же типа применялась в орудии АЕК-971, которое разрабатывалось на Ковровском комбинате. От этой модели автомат АК 107 отличается тем, что в конструкцию включен ряд модернизирующих элементов. Среди них: дополнительный газовый поршень, шток с противовесом, синхронизирующее приспособление (размещается между затворной частью и балансиром). Кроме того, внесен ряд мелких усовершенствований, как измененная фиксация ствольной крышки ствольного короба.
Модернизированный автомат АК 107 получил незначительные улучшения по сравнению с аналогами, использующими лафетированную автоматику. Внешне орудия выделяются удлиненными размерами газового поршня и кожухом, который агрегирует со ствольной накладкой, маскирующей в себе балансир.
Сбалансированная автоматика
Автомат АК 107, благодаря рассматриваемой системе, способен поглощать часть импульсов при отдаче орудия. Этот фактор вмещает в себя комплекс нескольких воздействий. Среди них:
- Импульс после осуществления выстрела, выдаваемый еще при закрытом затворе.
- Затем комплект затвора отводится назад и упирается в тыл коробки ствола, что провоцирует очередной импульс.
- Завершающее воздействие осуществляется вследствие подачи противоположно направленного импульса при переводе затвора в крайнюю правую позицию во время конечного цикла перезарядки.
Отдача выстрела автоматов АК 107/108/109 снижается за счет применения эффективного дульного компенсатора с тормозом. Остальные импульсные подачи имеют более сложную конфигурацию гашения. Для этой цели используется автоматический балансир с добавочным аналогом, перемещаемым одновременно с затворным механизмом в противоположном направлении. Вес балансировочного устройства и затворной группы одинаков, как и скорость, которая обеспечивается синхронизатором, отвечающим за противоположное направление узлов по отношению друг к другу.
Автомат АК 107: характеристики, фото
Ниже приведено фото рассматриваемого оружия, а также основные его параметры технического плана:
- Тип калибра (модификации 107/108/109) – 39/45/39 мм.
- Принцип действия – поворотный затвор и сбалансированная автоматика.
- Ствол по основной длине – 415 мм.
- Снаряженный вес – 4,2/4,3 кг.
- Дальность прицельного ведения огня – 1 км.
- Скорострельность (очередью/одиночными выстрелами) – 120/40 залпов в минуту.
- Стартовая скорость боеприпаса – 900/750 метров в секунду.
- Вместимость магазина – 30 патронов.
Сравнительные характеристики
АК 107 – автомат, который использует импульсы балансировочного и затворного узла, что делает общий противоположный поток равным нулю. Части активной группы при достижении крайней верхней позиции, вследствие собственного движения передают ударное направление на неподвижные элементы орудия, после чего импульс передается стрелку и корпусу. Соударяясь между собой, они взаимно гасятся.
При выполнении стрельбы очередями из автомата АК 107, оружие подвергается воздействию отдачи, вызванной исключительно залпом. При этом наблюдается значительное снижение ДТК, что на порядок повышает кучность выстрелов, независимо от скорострельности. Перемещение хода подвижных элементов автоматики уменьшается, по сравнению с классическими вариациями «Калашникова». Такое решение позволило повысить темп стрельбы до 900 залпов в минуту.
Автомат АК 107: описание
Конструкция орудия состоит из пары пружин возвратного типа. Одна из них располагается между рамой затвора и тылом ствольного короба. Второй элемент находится между балансиром и затвором, который сжимает узел во время открытия.
Спусковой механизм идентичен базовым аналогам, применяемым на АК. В дополнение присутствует функция ведения стрельбы очередями по три патрона. Переводной предохранитель не изменился. Он лишь отрегулирован под возможность ведения огня короткими очередями. Фурнитура из пластика в черном цвете и боковой складной приклад, а также регулируемые прицельные устройства идентичны модификации АКМ-74. Среди дополнительного функционала: ночной или колиматорный прицел, штык-нож, подствольный гранатомет.
Автомат Калашникова АК 107 оснащается надежным фиксатором прицела и крышки ствольного короба. В новой модификации наблюдается изменение геометрии этого узла. Секторный прицел устанавливается на фронтальном крае стволовика, при этом он соединяется с пазом накладки, обеспечивая дополнительную фиксацию крышки.
Обновление
Уже в 2011 году предприятие «Ижмаш» выносит на суд публики новый образец – автомат АК 107, который оснащается планкой типа Picatinny rail. Она дает возможность намного быстрее и удобнее монтировать различные виды прицелов. При этом штатный целик U-образной конфигурации заменен моделью с регулируемой диоптрикой. Сам узел конструкторы разместили на задней поверхности крышки коробки ствола. Кроме того, был разработан коробчатый магазин четырехрядной модификации, вместимостью 60 зарядов.
Разборка

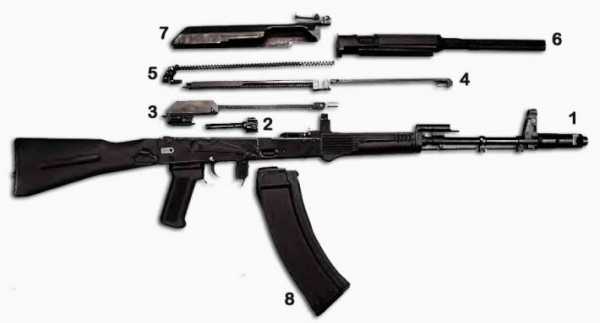

Ниже приведено фото рассматриваемого орудия в разобранном виде с пояснениями.
- Ствольная коробка со стволом, ударно-спусковым устройством, прикладом и прицельным механизмом.
- Затворная часть.
- Рама затвора с поршнем газового типа.
- Противовес.
- Механизм возвратного типа.
- Трубка газовая и накладка ствольная.
- Ствольная крышка с прицелом.
- Обойма на 60 зарядов.
Автоматический огонь обозначается аббревиатурой «АВ», очередь на три патрона – «3», одиночная стрельба – «ОД».
Модификации
Автомат АК 107, характеристики которого рассмотрены выше, а также его аналоги под номерами 108 и 109, отличаются между собой только типом эксплуатируемого патрона. Специальная автоматика работает при помощи хода газового двигателя с увеличенным перемещением элемента и балансира, который оснащен индивидуальным газовым поршнем, движущимся в противоположную сторону от основного элемента. Балансир синхронизируется с рамой затвора посредство шестеренки, которая находится в вертикальной агрегации с ним. Отскок движущихся частей орудия обеспечивает специальная деталь. Стволовой канал закрывается по принципу идентичного запора у модификации АК-74.
Итог
В «сотой» серии АК разработчики из Ижевска воплотили в новых моделях (АК 107/108/109) все лучшее от старых образцов и новаторские решения. Модернизация позволила увеличить меткость при стрельбе, кучность попадания, а также снизить воздействие отдачи. В результате получилось автоматическое оружие, которое стало пользоваться спросом не только в отечественной армии, но и у официальных зарубежных партнеров.
fb.ru
Автомат Калашникова АК-107 / АК-108
В конце 1990-х годов на Ижевском Машиностроительном заводе (ИЖМАШ) на основе более ранних образцов, созданных для участия в конкурсной программе «Абакан», были разработаны автоматы с так называемой «сбалансированной» автоматикой – АК-107 и АК-108, отличающиеся между собой только используемыми боеприпасами. В АК-107 используется советский патрон 5,45х39 мм, а в АК-108 — патрон НАТО 5,56х45 мм, что отразилось на конструкции ствола, затвора и магазина автоматов.

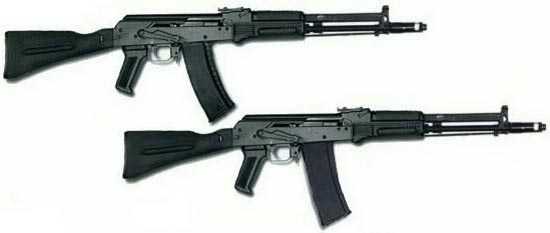

| АК-107 (сверху) АК-108 (снизу) |
Создателями новых российских автоматов являются Юрий Константинович Александров и Валерий Николаевич Паранин, которые разработали новое оружие на базе экспериментальных автоматов Ю.К. Александрова АЛ-4 (разработан в конце 1960-х годов) и АЛ-7 (более поздней разработки), снабженных механизмами сбалансированной автоматики. При этом конструкторам удалось «вписать» новые механизмы автоматики в штатный автомат АК-74М.
| Автомат АЛ-4 разработан в конце 1960-х годов, за несколько лет до АК-74. Ствол и затвор этого образца был заимствован при разработке АК-74. |
Внешне автоматы АК-107 и АК-108 сильно похожи на АК-74М, однако по своей конструктивной схеме, по принципу работы автоматики являются новым изобретением.
Основное и главное отличие АК-107 и АК-108 от автоматов Калашникова заключается в наличии механизма сбалансированной автоматики.
Основным принципом работы автоматов АК-107 и АК-108 является использование энергии газов сгорания порохов, когда часть газов направляется из канала ствола в газовый двигатель. Если в штатном автомате газовая камера имеет один рабочий цилиндр и поршень, то тут работают два цилиндра и два поршня. При этом противоположное движение поршней синхронизируется при помощи шестерни.
| Автомат АЛ-7 максимально унифицирован с АК. Внешне отличается наличием кожуха газового двигателя и конструкцией крышки коробки. |
При выстреле, давлением газа оба поршня приводятся в движение. Две массы, набирая инерцию движутся в противоположном направлении, и, достигая свои крайние точки, создают инерционные моменты с противоположными значениями, что, следуя законам физики, снижает силу отдачи. Под действием силы пружин возвратного механизма, и опять-таки через узел синхронизации, обе массы одновременно возвращаются в исходное положение. Импульс, генерируемый в момент наката, так же существенно редуцируется. Затвор при этом извлекает из магазина очередной патрон и запирает его в патроннике. Детали ударно-спускового механизма становятся в боевое положение.
Благодаря этому при стрельбе исключаются возмущающие воздействия, ухудшающие кучность огня.
| Cхема работы сбалансированной автоматики |
Автоматика АК-107 и АК-108 построена по газоотводной схеме с длинным ходом газового поршня и дополнительным балансиром, имеющим свой, второй газовый поршень, двигающийся в противоположном основному направлении. Синхронизация затворной рамы и балансира осуществляется при помощи вертикально расположенной между ними шестерни. Кроме того, в конструкцию введена оригинальная деталь, исключающая отскок подвижных частей при их приходе в крайнее положение, соответствующее переднему положению затворной рамы (в момент окончания цикла перезарядки). Запирание ствола осуществляется поворотным затворном, схожим по конструкции с затвором автомата Калашникова АК-74.
| AK-107 неполная разборка |
Предохранитель- переводчик режимов огня также традиционно «Калашниковский», но имеет не 3, а 4 положения: предохранитель, автоматический огонь («АВ»), очередь по 3 патрона («3»), одиночные выстрелы («ОД»).
Если при стрельбе одиночными выстрелами и в автоматическом режиме УСМ работает так же, как и у автомата Калашникова, то для отсечки «3» на ось переводчика насаживается специальный зубчатый сегмент — сухарь — а попросту «трещотка», которая при каждом выстреле от одного до трех удерживает автоматическое шептало. Как только сделан третий выстрел, «трещотка» освобождает шептало и оно в свою очередь перехватывает курок и удерживает его до очередного нажатия спускового крючка. Очередным нажатием на спуск трехпатронный цикл вновь повторяется.
Крышка коробки крепится к самой коробке сзади при помощи рычага, а не типичной для всех АК кнопкой возвратного механизма. Спереди на крышке расположено заднее прицельное устройство. Своим выступом оно входит в паз на ствольной накладке и тем самым закрепляет крышку в передней точке.
Геометрия окна выбрасывателя отработанной гильзы также своя: более короткая со скосом в задней и передней части. Это объясняется тем, что ход подвижных деталей АК-107 и АК-108 короче, чем у обычного «Калашникова». В результате, темп огня в автоматическом режиме возрастает с 600 до 850 – 900 выстрелов в минуту.
От основания мушки до ствольной накладки проходит кожух газового двигателя, интегрированный со ствольной накладкой. Характерный вид оружия со сбалансированной автоматикой, имеющего сильно удлиненную вперед трубку газового поршня, как раз и определяется необходимостью скрыть в ней движущийся вперед-назад противоположно затворной группе балансир.
| АК-107 с магазином на 60 патронов |
Пластиковая фурнитура черного цвета, складной приклад и открытые прицельные приспособления заимствованы от автомата АК-74М.
На автомата предусмотрена установка штык-ножа, подствольного гранатомета и различных оптических, ночных и коллиматорных прицелов.
| АК-107 с установленным подствольным гранатометом |
По сравнению с АК-74М автоматы АК-107 и АК-108 обладают повышенной в 1,5 – 2 раза кучностью стрельбы очередями. В то же время в них сохранены присущие всем образцам оружия Калашникова простота конструкции и исключительно высокая эксплуатационная надежность, что позволяет оценить автоматы АК-107 и АК-108 как отличное индивидуальное оружие пехотных подразделений.
В статье использованы материалы сайта http://weapon.at.ua
