Реактивная противотанковая граната РПГ-26 «Аглень»

Усовершенствованный, более мощный «потомок» РПГ-18 и РПГ-22.

Основными недостатками серийных одноразовых гранат Советской армии (РПГ-18 «Муха» и РПГ-22 «Нетто») была невозможность снятия с боевого взвода и перевода оружия обратно в походное положение. Кроме того, прогресс защиты бронетехники требовал наращивания могущества выстрела.

В 1980 году были запущены работы по теме «Аглень», в рамках которых планировалось решить эти задачи. Создание изделия велось в ГНПП «Базальт», главный конструктор — Виктор Токарев. В 1982 году гранатомет вывели на испытания и в 1985 году приняли на вооружение под обозначением РПГ-26, имея целью постепенное вытеснение им из войск РПГ-18 и РПГ-22.

При решении задачи безопасного перевода гранаты из боевого состояния в походное был изменен принцип конструкции в сравнении с РПГ-18 (РПГ-22). Разработчики использовали реактивный снаряд с большей начальной скоростью, что позволило отказаться от раздвижной конструкции и разметить его внутри стекловолоконной пусковой трубы. В результате трудоемкость серийного изготовления РПГ-26 упала в 2,5 раза в сравнении с РПГ-18 и РПГ-22.

Ударно-спусковой механизм гранаты переводился в боевое положение по той же схеме, что и у предшественников: с помощью предохранительной стойки, блокированной чекой. Также граната переводилась и обратно в походное положение.

На РПГ-26 отказались от жестких снимаемых крышек, защищавших торцы пусковой трубы, в пользу неснимаемых резиновых, которые просто разрывались при выстреле.

Кумулятивная граната ПГ-26 является более крупным аналогом гранаты ПГ-22 от комплекса РПГ-22 «Нетто», при этом обладает повышенным могуществом и увеличенной начальной скоростью. Оснащается она тем же окфолом (пластифицированным октогеном).

При выстреле позади стрелка образуется опасная зона глубиной в 30 м в секторе 90 градусов.

РПГ-26 получила несколько дальнейших вариантов развития (в частности, РПГ-27 «Таволга» и набор — реактивная штурмовая граната РШГ-2). В данный момент РПГ-26 состоит на вооружении российской армии как основное индивидуальное средство противотанковой борьбы.

ТТХ гранаты:
  • Калибр боевой части: 72,5 мм
  • Масса в сборе: 2,9 кг
  • Масса гранаты: 1,8 кг
  • Начальная скорость гранаты: 144 м/с
  • Длина: 77 см (в походном и в боевом положении)
  • Время перевода в боевое положение: 3−5 сек
  • Дальность прямого выстрела: 170 м
  • Дальность прицельной стрельбы: 250 м
  • Бронепробиваемость:
    220−440 мм гомогенной брони;
    до 1 метра железобетонной преграды;
    до 1,5 метра кирпичной кладки;
    до 2,5 метров деревоземляной преграды.

defendingrussia.ru

Гранатомет РПГ-26 «Аглень» (Россия / СССР)

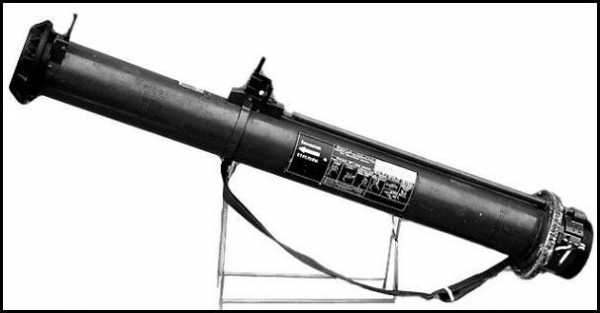

РПГ-26 «Аглень»
в боевом положении

Гранатомет одноразового применения РПГ-26 «Аглень», предназначен для борьбы с танками, боевыми машинами пехоты, самоходными артиллерийскими установками и другими бронированными объектами противника. Кроме того, реактивная противотанковая граната может применяться для уничтожения живой силы противника, находящейся в укрытиях, а также в сооружениях городского типа.


РПГ-26
в походном положении

Разработка реактивной противотанковой гранаты РПГ-26 (код в ходе работ «Аглень») была начата в 1980 году, параллельно с принятием на вооружение гранаты РПГ-22. Основной задачей по программе «Аглень» стало упрощение перевода гранаты из походного положения в боевое, придача гранате возможности перевода обратно из боевого положения в походное, а также некоторое повышение эффективности поражения целей.

При проектировании РПГ-26 предполагалось реализовать ряд новых технических решений, что позволило бы создать из стеклопластика однотрубные пусковые установки (ПУ) без насадка, заменить металлические крышки резиновыми, обеспечить возможность перевода системы из походного положения в боевое и обратно и, разумеется, повысить могущество действия гранаты у цели. Система должна была заменить РПГ-22.

В 1982 году граната РПГ-26 была представлена для проведения предварительных испытаний, а в 1983 году — для проведения полигонных испытаний, которые были завершены в феврале 1984 года. По результатам полигонных и войсковых испытаний граната РПГ-26 «Аглень» в 1985 году была принята на вооружение Советской Армии взамен гранаты РПГ-22 «Нетто».

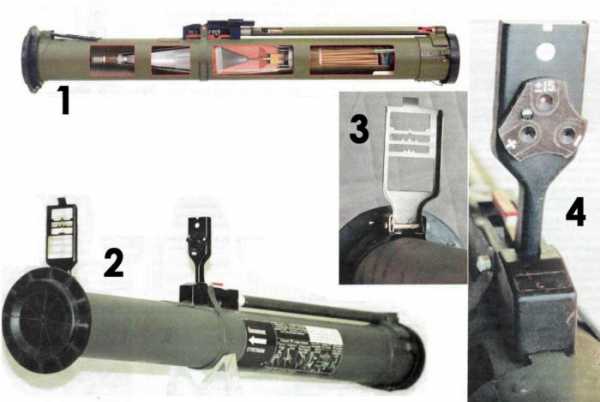

Пусковое устройство РПГ-26 представляет собой тонкостенную трубу, изготовленную из того же стеклопластика, что и труба РПГ-18 и РПГ-22. С торцов пусковое устройство закрыто разрушаемыми при выстреле резиновыми крышками.

Предохранительная стойка (ударно-спускового механизма) УСМ предназначена для взведения ударного механизма (стойка поднята вверх) и постановки его на предохранитель (стойка опущена вниз). Кроме того, предохранительная стойка является одновременно и деталью прицельного приспособления — на стойке установлен диоптр.

Прицельное приспособление ПУ состоит из мушки и диоптра. На мушке имеются прицельные марки, обозначенные цифрами «5», «15», «250» (для стрельбы на 50, 150 и 250 метров соответственно) и дальномерные выступы, расстояния между которыми соответствуют проекциям ширины танка на этих дальностях. На диоптре нанесены знаки: «-», «±15» и «+» для введения поправок на температуру окружающего воздуха ниже -15 С°, от -15 С° до +15 С° и выше 15 С°. Для стрельбы в условиях ограниченной видимости или с подсветкой цели осветительными средствами прицельное приспособление имеет выступ на мушке и вырез на предохранительной стойке.

Калибр, мм73
Длина, мм770
Масса, кг2,9
Начальная скорость гранаты, м/с145
Дальность прямого выстрела, м170
Бронепробиваемость, мм
(под углом 60° oт нормали)		220

Для производства выстрела «Аглень» необходимо установить на плечо и привести в боевое положение, для чего повернуть мушку вверх до упора, выдернуть из УСМ чеку и поднять предохранительную стойку вверх до упора. Перевод РПГ-26 из боевого положения в походное осуществляется в обратной последовательности.

Необходимо особо отметить, что время перевода из походного положения в боевое у РПГ-26, по сравнению с РПГ-22 сократилось практически в 2 раза, что, в свою очередь, повысило боевую эффективность применения РПГ-26.

Для производства выстрела необходимо прицелиться и нажать на спусковой рычаг (шептало).

Граната ПГ-26 по принципу устройства аналогична гранате ПГ-22, но обладает повышенным могуществом действия у цели за счёт улучшенной конструкции кумулятивного узла головной части.

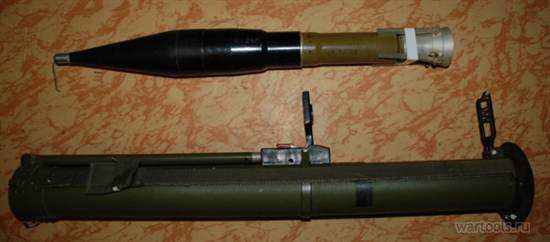

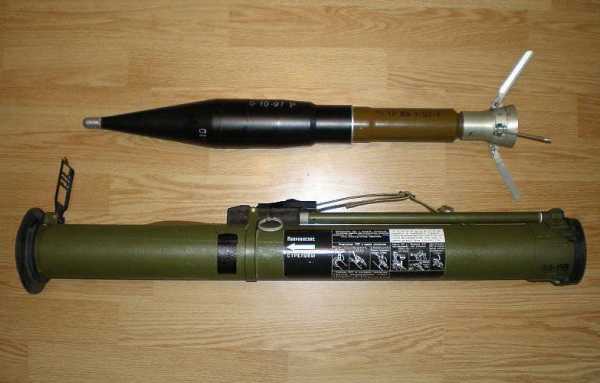

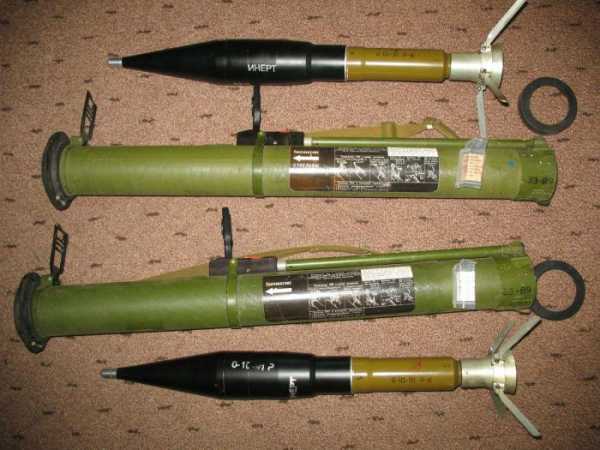

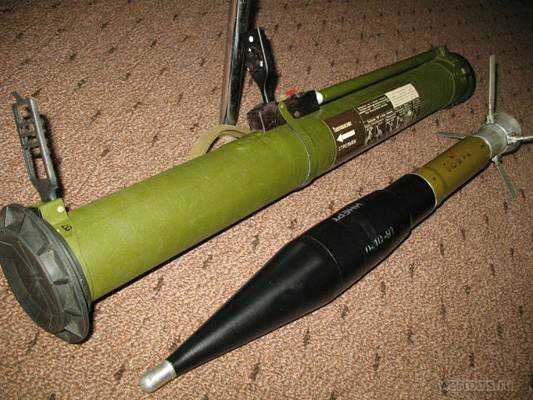

РПГ-26
и граната ПГ-26
РПГ-26
при стрельбе

Реактивная противотанковая граната РПГ-26 представляет собой реактивный снаряд с кумулятивной бронебойной боевой частью калибром 72.5мм и пороховым реактивным двигателем, полностью отрабатывающим в стволе одноразового пускового устройства. Стабилизация гранаты на траектории осуществляется при помощи складных стабилизаторов и придаваемого ими гранате осевого вращения. Скорость вылета гранаты из пускового устройства — порядка 145 м/с. Реактивный заряд двигателя — из пороха марки 7/1 ТР В/А. Головная часть гранаты снаряжена взрывчатым веществом марки «Окфол».

В 2000 году, на базе РПГ-26 была создана реактивная штурмовая граната РШГ-2. В ее пусковом устройстве для увеличения дальности стрельбы потребовалось изменить только прицельное приспособление. Реактивный двигатель был полностью заимствован от РПГ-26, а взрыватель — от ТБГ-7.

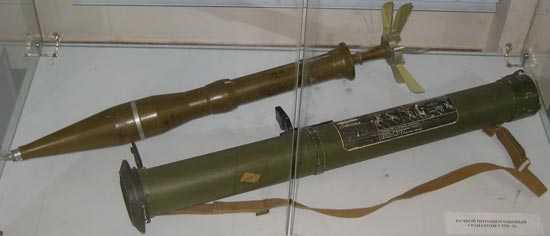

макет РПГ-26

weaponland.ru

особенности конструкции, использования и разновидности устройства

РПГ 26, или гранатомет ручной противотанковый, предназначен для устранения тяжелых боевых машин: БМП, самоходных артиллерийских установок, другой бронетехники. Естественно, данное оружие также может быть использовано для массового уничтожения противника, который находится в каких-либо сооружениях или укрытиях.

Особенности конструкции и принцип работы устройства

Итак, РПГ 26 представляет собой трубу, которая и является пусковым механизмом. Основной элемент оружия имеет тонкие стены и изготавливается из стеклопластика. Роль предохранительного механизма играет стойка УСМ. Она может быть поднята вверх или опущена вниз. В первом случае ударный механизм считается взведенным. Особенностью стойки является еще и то, что она является элементом прицела, так как на ней установлен диоптр.

Кроме него присутствует еще и мушка с прицельными марками, на которых нанесены такие отметки: 5, 15 и 250. Эти цифры обозначают расстояние, на которое вы можете точно выстрелить. Кроме того, вы можете вводить определенные поправки на прицел в условиях слишком низкой или высокой температуры воздуха.

Для того чтобы произвести выстрел, необходимо занять устойчивую исходную позицию, положить РПГ 26 на плечо и привести его в боевое положение. Для этого установите мушку в вертикальное положение, выдерните чеку из УСМ, а стойку предохранителя до упора вверх. Теперь можно смело прицелиться и нажать на курок. Учтите, что представленное оружие обладает отдачей, поэтому стоять вы должны максимально устойчиво. Если вам необходимо выйти из боевого положения, то все указанные действия нужно воспроизвести в обратном порядке.

Технические характеристики устройства

РПГ 26 обладает такими свойствами:

  • калибр снаряда – 73 мм;
  • масса оружия – 2,9 кг;
  • длина трубы – 77 см;
  • дальность выстрела – 170 м;
  • начальная скорость снаряда – 144 м/с;
  • способность пробивать броню, толщина которой составляет 22 см.

Следует отметить, что гранатомет РПГ 26 – это одноразовое оружие.

Преимущества аппарата

Нужно сказать, что представленное устройство обладает определенными достоинствами:

  • высокой эффективностью — оно способно быстро устранить мишень;
  • малым весом, который позволяет переносить трубу на большие расстояния;
  • быстрым переводом из походного режима в боевой;
  • хорошей прицельной дальностью (до 250 м).

В общем, представленное оружие до сих пор с успехом используется военными структурами многих государств, особенно в странах постсоветского пространства.

Особенности гранатомета «Аглень»

В принципе, эта модель оружия имеет все те характеристики, которые уже были указаны ранее. Следует отметить, что первые испытания данная граната прошла еще в 1984 году. Изготовлена она была на базе старых РПГ 18 и РПГ 22, однако уже имела существенные улучшения. Например, крышка, которая открывала дуло, была сделана уже не из металла, а из резины или лепестковой мембраны. Такое преимущество позволило производить выстрел без открытия крышки.

Естественно, была повышена бронебойность гранаты, а также эффективность стрельбы оружия. Достоинством РПГ 26 «Аглень» является то, что для переведения трубы в боевое положение не нужно ее раздвигать. Кроме того, аппарат оснащен защитной системой. Она не позволяет гранате самопроизвольно вылететь во время перевода устройства в походное положение (если снаряд не был использован).

Нужно отметить, что представленный агрегат до сих пор с успехом используется на вооружении армии РФ и считается главным индивидуальным оружием противотанкового действия.

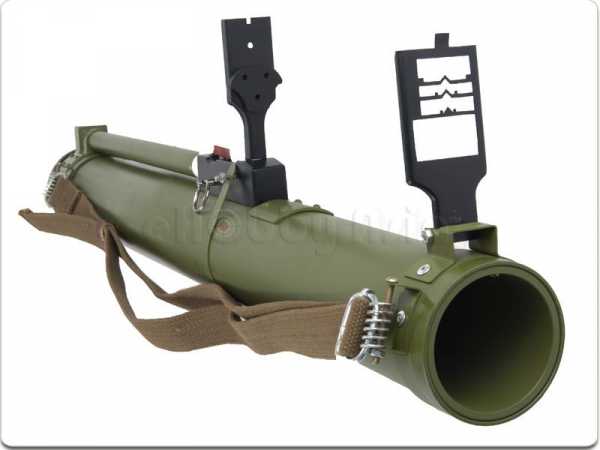

Особенности страйкбольного РПГ 26

Существуют и другие виды представленного устройства. Например, РПГ 26 «Страйкбол». Изготовлена эта модель из стеклопластика. Если быть точным, то производится изделие из тубуса от настоящего гранатомета РПГ 26, на котором сохраняется вся боевая маркировка, а также ремень для удобной переноски ствола.

Для стрельбы из этого оружия используются газовые или картечные заряды, которые имеют калибр 40 мм. Кроме того, для этой модели можно применять и игровые снаряды. Дальность выстрела при этом составляет около 80 метров. Особенностью представленного оружия является еще и то, что пусковой блок переделан под газовый баллон, который можно переносить в задней его части.

Что касается конструкции трубы, то стойка УСМ выполнена из прочной стали. В принципе, представленная модель полностью действует так же, как и боевая единица. Единственным отличием является то, что она не предназначена для работы с настоящими снарядами.

В принципе, это все особенности и характеристики представленных моделей ручных противотанковых гранатометов. Естественно, в свободной продаже вы их вряд ли найдете. Однако страйкбольный вариант может продаваться в сертифицированных точках продаж. Учтите, что даже на эту модель вы должны иметь всю необходимую документацию. Что касается стоимости аппарата, то она составляет около 250 долларов за страйкбольную единицу.

fb.ru

РПГ-26 «Аглень»

Реактивная противотанковая граната РПГ-26 в боевом положении

Калибр: 72.5 мм

Тип: реактивный

Длина: 770 мм

Вес: 2.9 кг

Эффективная дальность стрельбы: 170 м

Бронепробиваемость: 440 мм

РПГ-26 «Аглень» (индекс ГРАУ — 6Г19) — гранатомёт одноразового применения. Разработан в НПО «Базальт» на замену РПГ-22 «Нетто», для повышения боевых возможностей мотострелковых, воздушно-десантных и других подразделений. В 1985 году был принят на вооружение Советской Армией.

Разработка реактивной противотанковой гранаты РПГ-26 (код в ходе работ «Аглень») была начата в 1980 году, параллельно с принятием на вооружение гранаты РПГ-22. Основной задачейпо программе «Аглень» стало упрощение перевода гранаты из походного положения в боевое, придача гранате возможности перевода обратно из боевого положения в походное, а также некоторое повышение эффективности поражения целей. В 1985 году РПГ-26 была принята на вооружение Советской армии, и постепенно вытеснила с вооружения более старые гранаты РПГ-18 и РПГ-22. Реактивные противотанковые гранаты РПГ-26 до сих пор находятся в производстве и состоят на вооружении Российской армии как индивидуальное средство пехотинца для борьбы с бронетехникой и легкими укреплениями.

Реактивная противотанковая граната РПГ-26 представляет собой реактивный снаряд с кумулятивной бронебойной боевой частью калибром 72.5мм и пороховым реактивным двигателем, полностью отрабатывающим в стволе одноразового пускового устройства. Стабилизация гранаты на траектории осуществляется при помощи складных стабилизаторов и придаваемого ими гранате осевого вращения. Пусковое устройство представляет из себя трубу-моноблок из стеклопластика. Скорость вылета гранаты из пускового устройства — порядка 145 м/с.

С торцов пусковое устройство закрыто разрушаемыми при выстреле резиновыми крышками. Для приведение в боевое положение извлекается предохранительная чека и прицельные приспособления приводятся в боевое положение, при этом взводится ударно-спусковой механизм, и можно произвести запуск гранаты нажатием на спусковой рычаг. При необходимости перевода гранаты обратно в походное положение ударно-спусковой механизм снимается с боевого взвода при опускании целика прицела в горизонтальное положение и фиксации его чекой. При выстреле позади пускового устройства образуется опасная зона глубиной до 30 метров и с раствором 90 градусов.

spec-naz.org

Гранатомет РПГ-26 «Аглень» (6Г19) | Военное оружие и армии Мира

В 1980 г. в ЦКИБ СОО были начаты работы по созданию гранатомета одноразового применения РПГ-26 «Аглень», которым планировали заменить в войсках гранатометы РПГ-22. На вооружение Советской армии РПГ-26 был принят в мае 1985 г.

При создании этого одноразового гранатомета был учтен опыт производства и боевого применения аналогичных гранатометов РПГ-18 и РПГ-22, что позволило сократить трудоемкость изготовления в 2,5 раза по сравнению с РПГ-18. Труба пускового устройства выполнена из стеклопластика, она не имеет выдвижных элементов, однако для защиты стрелка от несгоревших частиц порохового заряда двигателя гранаты края дульной части трубы сделаны в виде щитка. В трубе пускового устройства в заводских условиях установлена реактивная кумулятивная граната, с обоих концов труба закрыта несъемными крышками, предотвращающими проникновение в ствол влаги и песка.

Перед выстрелом необходимо выдернуть чеку из корпуса ударно-спускового механизма, установить вертикально мушку, поднять стойку диоптрического прицела и нажать на спусковое шептало. Для перевода гранатомета из походного положения в боевое требуется 3—5 с. Как и РПГ-22, гранатомет РПГ-26 может быть переведен из боевого положения в походное.
