РСЗО 9К57 Ураган, 9П140

РСЗО 9К57 Ураган, 9П140

9К57 Ураган, 9П140

После проведения ряда научно-исследовательских изысканий были уточнены в 1970 году тактико-технические требования и изменено название на "Ураган". В качестве базы планировалось взять шасси автомобиля ЗИЛ-135ЛМ, а также рассматривались варианты шасси автомобиля КрАЗ-253 и тягача МТ-С. Количество направляющих предполагалось взять 20 на автомобильном шасси и 24 на шасси МТ-С.

В 1972 году было рекомендовано провести опытно-конструкторские работы по разработке РСЗО 9К57 Ураган. В том же 1972 году реактивная система залпового огня была изготовлена и проведена заводская отработка, после чего направлена на полигонные и войсковые испытания. После их испытания в 1975 году РСЗО 9К57 Ураган была принята на вооружение Советской армии.

РСЗО 9К57 Ураган предназначена для поражения живой силы противника небронированной и легкобронированной техники в местах сосредоточения, командных пунктов, артиллерийских и минометных батарей, вертолетов на стоянках и других важных объектов инфраструктуры на расстоянии до 35 км. Реактивная система залпового огня Ураган способна вести огонь в условиях применения ядерного, химического и бактериологического оружия в любое время суток при температурах окружающей среды от -40°C до +50°C.

РСЗО 9К57 Ураган состоит из: боевой машины (БМ) 9П140, транспортно-заряжающей машины (ТЗМ) 9Т452, неуправляемых реактивных снарядов (НУРС) калибра 220 мм, комплекса автоматизированного управления огнем (КАУО) 1В126 "Капустник-Б", учебно- тренировочных средства, автомобиля для топографической съемки 1Т12-2М, радиопеленгационного метеорологического комплекса 1Б44, комплекта специального арсенального оборудования и инструмента 9Ф381.

Стрельба ведется как одиночными выстрелами, так и залпом. Залповая стрельба имеет два темпа: постоянный темп, где все 16 снарядов выстреливаются с интервалом 0,5 с, и «рваный» темп, где 8 снарядов выстреливаются с интервалом в 0,5 с и 8 снарядов – с интервалом в 2 с. Это дает возможность стабилизировать вибрацию боевой машины и, тем самым, уменьшить разлет снарядов. Полный залп одной машины занимает 20 секунд времени и накрывает площадь более 42 га. Перевод РСЗО 9К57 Ураган из походного в боевое положение занимает 3 минуты.

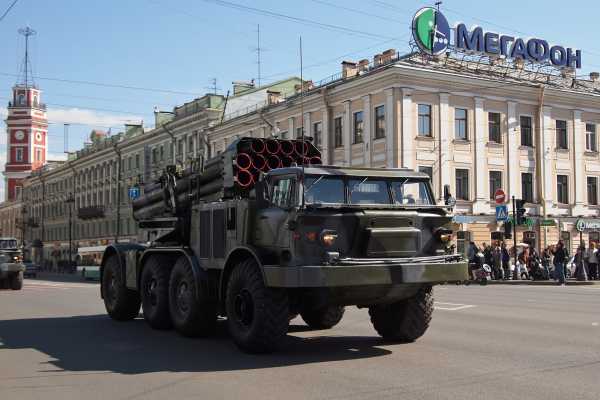

Боевая машина (БМ) 9П140 создана группой конструкторов во главе с главным конструктором Ю.Н. Калачниковым. БМ и выполнена на шасси четырехосного грузового автомобиля повышенной проходимости ЗИЛ-135ЛМП с колесной формулой 8×8. На автомобильном шасси установлен пакет направляющих для реактивных снарядов в количестве 16 штук, поворотная платформа с механизмами наведения и прицельными приспособлениями, уравновешивающий механизм и гидравлическая и электротехническая аппаратура.

Механизмы поворота и наведения позволяют осуществлять наводку пусковой установки боевой машины 9П140 РСЗО 9К57 Ураган в вертикальной плоскости на угол от 5° до 55°, в горизонтальной плоскости - 30° вправо от продольной оси машины и 30° влево от продольной оси машины. Для устойчивости шасси при стрельбе в корме машины помещены опоры с домкратами, имеющие ручной привод.

БМ 9П140 Ураган снабжена приборами ночного видения, противопожарной системой, огнетушителями, радиостанцией Р-123М и механическим панорамным прицелом Д726-45.

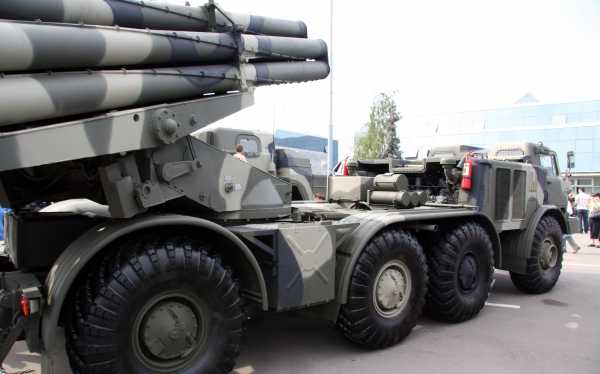

Пусковая установка представляет собой 16 направляющих гладкостенных труб с П-образным винтовым пазом, собранных в одном пакете. Паз нужен для придания реактивному снаряду вращающегося движения для стабилизации полета. При выходе из направляющих раскрываются хвостовые стабилизаторы, установленные под некоторым углом для поддержания вращения снаряда вдоль продольной оси и стабилизации его в полете.

БМ 9П140 обслуживает расчет из 4 человек в мирное время и 6 человек во время боевых действий. Расчет состоит из командира машины, наводчика, механика-водителя и 3 человек обслуживания.

Наведение пусковой установки на цель осуществляется с помощью электропривода, хотя есть и ручной привод наведения, который дублирует электропривод в случае его поломки. При осуществлении наведения включается привод стопорения, предотвращающий сбивание наводок и осуществляющий разгрузку привода наведения при стрельбе.

Заряжание пусковой установки производится с помощью транспортно-заряжающей машины (ТЗМ) 9Т452, оснащенной подъемным механизмом грузоподъёмностью 300 кг и специальными стеллажами для транспортировки 16 реактивных снарядов. Процесс заряжания длится 15 минут и происходит как с ТЗМ, так и с грунта. В состав оборудования ТЗМ 9Т452 входит рама, лоток с досылателем, кран, грузовые тележки, площадка оператора, грузозахватный механизм, приспособление для стыковки, механизм поворота крана, штанга, механизм выверки, электрооборудование и ящик запасных частей и приспособлений (ЗИП). Заряжание осуществляется следующим образом: поднимается ракета и ложиться в лоток, отсоединяется грузозахватный механизм и производится досылка ракеты в направляющую пусковой установки БМ

9П140.

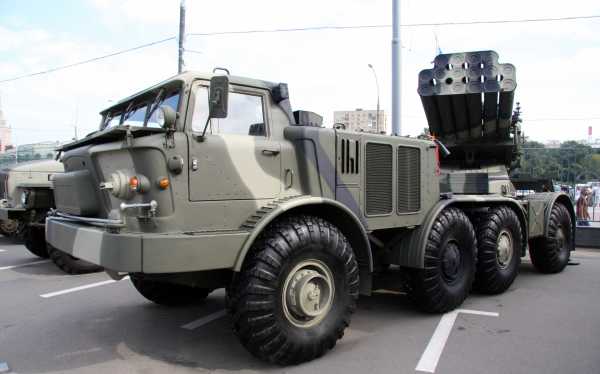

Боевая машина 9П140 состоит из четырехосного колесного движителя ЗИЛ-135ЛМП с колесной формулой 8×8. Спереди располагается четырехместная кабина управления, за ней – силовая установка, состоящая из двух V-образных восьмицилиндровых карбюраторных двигателей ЗИЛ-375, мощностью 180 л.с. (132 кВт) каждый при 3200 оборотах в минуту коленчатого вала. Каждый двигатель работает на свой соответствующий борт движителя и имеет свою коробку перемены передач, раздаточную коробку и бортовые редукторы. Колеса первой и четвертой оси управляемые и имеют независимые подвески. Колеса второй и третьей оси сближены и установлены жестко без упругих элементов. Это сделано для того, чтобы исключить колебания машины при стрельбе. Автомобильное шасси ЗИЛ-135ЛМП имеет очень хорошую проходимость и маневренность. Колеса имеют центральную систему регулирования давления в шинах. Без подготовки автомобильное шасси БМ

9П140 и ТЗМ 9Т452 преодолевает брод глубиной 1,2 метра. Запас хода становит 500 км, максимальная скорость при движении по шоссе - 65 км/час.

armoredgun.org

220-мм реактивная система залпового огня БМ 9П140 «Ураган»

220-мм реактивная система залпового огня БМ 9П140 «Ураган»

Предназначена для поражения любых групповых целей, уязвимыми элементами которых являются открытая и укрытая живая сила, небронированная, легкобронированная и бронированная техника мотопехотных и танковых рот, подразделений артиллерии, тактических ракет, зенитных комплексов и вертолетов на стоянках, командных пунктов, узлов связи и объектов военно-промышленной структуры, дистанционной установки противотанковых и противопехотных минных полей в зоне боевых действий, создания массовых очагов пожаров и доставки агитационных материалов на удалении от 5 до 35 км.

Тактико-технические характеристики

Количество направляющих 16
Полная масса, т 20
Угол вертикальной наводки (зоны стрельбы), град +6...+55
Время полного залпа, с:
при постоянном темпе 8,8
при «рваном» темпе 20
Дальность стрельбы, км:
максимальная 35,8
минимальная 5
Время, мин:
перевода из походного положения в боевое 3
заряжания 14
подготовки для срочного перемещения 1,5
Шасси Зил-135ЛМ
Масса шасси, т 10,6
Габариты, м:
в походном положении 9,63×2,8×3,23
в боевом положении 10,83×5,34×5,24
Максимальная скорость, км/ч 65
Запас хода, км 570
Глубина преодолеваемого брода, м 1,2
Расчет, чел 4

Характеристики реактивных снарядов

Индекс Тип ГЧ Масса, кг Масса ГЧ, кг Длина Дальность стрельбы, км
9М27Ф осколочно-фугасная 280 99 4833 10-35,8
9М27К кассетная, осколочная 271 89,5 5178 7,5-35
9М27К2 противотанкового минирования 271 89,5 5178 7-34
9М27К3 противопехотного минирования 271 89,5 5178 7-34
9М51 объемно-детонирующая 256 143,5 5147 5-13
9М59 противотанкового минирования 270 90 5178 10-35

www.mil.by

9П140 «Ураган». Артиллерия и минометы XX века

Новая дальнобойная 220-мм система залпового огня разрабатывалась в СССР в конце 60-х годов вначале под названием «Град-3», однако затем она была переименована в «Ураган». Первый опытный образец изготовили в 1972 году, а четыре года спустя реактивная установка поступила на вооружение Советской Армии.

Боевая машина 9П140 «Ураган» представляет собой пакет из 16 трубчатых направляющих, размещенных на шасси автомобиля повышенной проходимости ЗИЛ-135 ЛМ. В состав комплекса входит и транспортно-заряжающая машина 9Т452 на аналогичном шасси, способная перевозить одновременно 16 реактивных снарядов. При ведении огня позади боевой машины для устойчивости выдвигаются два домкрата. Управление огнем осуществляется из кабины. После залпа перезарядка установки занимает 15 минут. Для стрельбы применяются 220-мм реактивные снаряды различного типа. Обычный фугасный снаряд 9М27Ф с моноблочной боевой частью весит 280 кг и имеет длину 5,18 м. Кассетный снаряд 9М27К снаряжен 30 осколочно-фугасными элементами и оснащен дистанционной трубкой, воспламеняющей заряд в заданной точке траектории. Залп кассетными снарядами из 16 стволов накрывает на дальности до 35 км площадь свыше 42 гектаров. Кроме того, используются также кассетные снаряды 9М27К2 с 24 противотанковыми минами и 9М27КЗ с 312 противопехотными минами.

Головная часть зажигательного снаряда может включать четыре зажигательных элемента.

Реактивная установка «Ураган» с большой эффективностью применялась в Афганистане и в составе армии России участвовала в боевых действиях в Чечне. Два двигателя мощностью по 180 л.с. и колеса большого диаметра обеспечили боевой машине хорошую проходимость. В случае необходимости она может преодолевать водные преграды глубиной 1,2 м. Запас хода при полной заправке составляет около 500 км.

Тактико-технические данные

Обозначение: «Ураган»

Тип: РСЗО

Число направляющих: 16

Калибр реактивного снаряда, мм: 220

Угол ГН, град: 60

Угол ВН, град: +5; +55

Вес системы в боевом положении, т: 20,2

Продолжительность залпа, с: 8

Макс. дальность стрельбы, м: 35000

Вес снаряда 9М27Ф, кг: 280

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

9К57 Ураган

Реактивная система залпового огня (РСЗО)

9К57  "Ураган" разработана Тульским Государственным НИИ точного машиностроения под общим руководством А. Н. Ганичева, главный конструктор боевой машины системы - Ю. Н. Калачников. Проработка аванпроекта системы начата институтом в инициативном порядке в 1963-1964 г. г. В в 1967 году была начата НИР "Создание высокоточного ракетного комплекса залпового огня "Ураган". Аванпроект комплекса завершен и защищен в 1968 г. Непосредственная разработка РСЗО “Ураган” начата на основании Постановления Совета Министров СССР от 21 января 1970 года №71-26.

Первый образец РСЗО "Ураган" представлен на испытания в 1972 г. Система принята на вооружение в 1975 г. В этом же году начались поступления первых образцов системы в ВС СССР. Серийное производство системы "Ураган" велось в 1975-1991 г.г.

РСЗО "Ураган" поставлялась на экспорт в такие страны как Сирия, Эфиопия, Ливия, Афганистан, Йемен. Система состоит на вооружении многих стран СНГ.

Боевая машина 9П140 ракетного комплекса 9К57 "Ураган" (http://twower.livejournal.com)



В середине 1990-х годов начаты работы по созданию модернизированного варианта ракетной системы залпового огня "Ураган-1М" на шасси БАЗ, а позже - МЗКТ. В 2012 г. начаты испытания системы 9К512 "Ураган-1М" с боевой машиной на шасси МЗКТ-7930 "Астролог".

РСЗО "Ураган" в ВС России

По состоянию на 2016 г. в составе Вооруженных Сил России находится не менее 200 единиц боевых машин 9П140 РСЗО "Ураган". На базах хранения по западным данным находится еще не менее 700 систем. РСЗО "Ураган" входят в состав ракетных бригад ракетных войск и артиллерии сухопутных Войск ВС России.

РСЗО "Ураган" применялись ВС России во всех чеченских войнах, в Грузино-Осетинском конфликте 2008 г. и в Сирии.

Состав бригадного комплекта комплекса

В состав РСЗО "Ураган " входят следующие боевые средства:

  • Боевая машина 9П140 на шасси ЗИЛ-135ЛМ с 16 направляющими для снарядов, собранными в единый пакет (артиллерийская часть)
  • Транспортно- заряжающая машина 9Т452 на шасси ЗИЛ-135ЛМ
  • Реактивные снаряды
  • Комплекс автоматизированного управления огнем (КАУО) 1В126 "Капустник-Б"
  • Учебно- тренировочные средства
  • Автомобиль для топографической съемки 1Т12-2М
  • Радиопеленгационный метеорологический комплекс 1Б44
  • Комплект специального арсенального оборудования и инструмента 9Ф381



ТТХ РСЗО "Ураган"

Боевая машина 9П140:
Длина - 9630 мм
Ширина - 2800 мм
Высота в походном положении - 3225 мм
Расчет - 4 чел.
Масса снаряженной боевой машины - 20000 кг
Масса боевой машины без снарядов и расчета - 15100 кг
Углы наведения:
- по вертикали максимальный - 55 градусов
- по горизонтали - по 30 градусов влево-вправо
Скорость движения по шоссе - 65 км/ч
Запас хода по шоссе - 570 км

Дальность действия:
- минимальная - 8000 м
- максимальна - 35800 м
Площадь поражения максимальная - 426000 кв.м

Боевая машина 9П140 ракетного комплекса 9К57 "Ураган" (http://twower.livejournal.com)




Боевое оснащение

В РСЗО "Ураган" используются неуправляемые реактивные снаряды (ракеты) с разными типами боевых частей.

Снаряды типа 9М27 оснащаются фугасными, зажигательными и кассетными боевыми частями.

Снаряд 9М51 оснащается отделяемой термобарической (объемного взрыва) боевой частью.

Снаряд 9М59 оснащается кассетной боевой частью с противотанковыми минами.

Для РСЗО "Ураган" до 1990-х годов существовал снаряд с химической боевой частью 9Н519.

Транспортно-заряжающая машине 9Т452 ракетного комплекса 9К57 "Ураган"



Система управления и наведение

Наведение неуправляемых реактивных снарядов РСЗО осуществляется механическим прицеливанием артиллерийской части боевой машины РСЗО по азимуту и углу места.

Модификации:

РСЗО 9К57 "Ураган" - основной вариант ракетной системы залпового огня, принят на вооружение в 1975 г.

РСЗО 9К512 "Ураган-1М" - модернизированный вариант ракетной системы залпового огня на шасси МЗКТ-7930 "Астролог". Поступления в Вооруженные Силы России начаты в 2017 г.



"Новый оборонный заказ. Стратегии"

dfnc.ru

Реактивная система залпового огня "Ураган" (9К57)

Назначение

Реактивная система залпового огня «Ураган» (9К57) предназначена для поражения любых групповых целей, уязвимыми элементами которых являются открытая и укрытая живая сила, небронированная, легкобронированная и бронированная техника мотопехотных и танковых рот, подразделения артиллерии, тактических ракет, зенитных комплексов и вертолетов на стоянках; командных пунктов, узлов связи и объектов военно-промышленной структуры.

Технические характеристики

Дальность стрельбы, км:
- максимальная 35
- минимальная 10
Число направляющих боевой машины (БМ), шт 16
Калибр снаряда, мм 220
Масса снаряда, кг 270..280
Время залпа, с 20
Количество снарядов, перевозимых
транспортно-заряжающей машиной (ТЗМ), шт
16
Расчет БМ, чел 4
Расчет ТЗМ, чел 3
Время заряжания БМ, мин 20
Время перевода БМ из походного положения
в боевое не более, мин
3
Время срочного оставления огневой позиции
после залпа не более, мин
1,5

Климатические условия эксплуатации

Температурный диапазон боевого применения, °С
- реактивных снарядов (РС) -50..+50
- БМ, ТЗМ -40..+50
Диапазон температур кратковременного
(до 6 час.) пребывания РС, °С
-60..+60
Приземный ветер, м/с до 20
Относительная влажность воздуха при 20..25°С, % до 98
Запыленность приземного воздуха, г/м3 до 2
Высота над уровнем моря, м до 3000

snariad.ru

Ураган (РСЗО) — Википедия

Реактивная система залпового огня 9К57 «Ураган»
Боевая машина 9П140 на доработанном шасси ЗИЛ-135ЛМ
Классификация Реактивная система залпового огня
Шасси ЗИЛ-135ЛМ
История
Страна-разработчик
Год(ы) производства 1975 — 1991
Год(ы) эксплуатации с 1975
Размеры
Масса без снарядов и расчета, кг 15 100
Масса в боевом положении, кг 20 000
Длина в походном положении, мм 9630
Ширина в походном положении, мм 2800
Высота в походном положении, мм 3223
Клиренс, мм 475
Вооружение
Калибр, мм 220
Количество направляющих 16
Дальность стрельбы минимальная, м 8000 (10 000)
Дальность стрельбы максимальная, м 35 800
Площадь поражения, м² 426 000
Максимальный угол возвышения, град +55
Точность (рассеивание), м по ТТТ на макс. дальность Вд 1/170,Вб 1/125[1]
Расчёт БМ, чел. 4
Перевод системы из походного положения в боевое не более, мин. 3
Время залпа, с 8,8..20[2]
Время срочного оставления огневой позиции после залпа не более, мин. 1,5
Подвижность
Тип двигателя <div />
два ЗИЛ-375
<tr><td width=25%>Производитель:</td><td >ЗИЛ</td></tr><tr><td width=25%>Марка:</td><td >два ЗИЛ-375</td></tr><tr><td width=25%>Тип:</td><td >Бензиновый</td></tr><tr><td width=25%>Объём:</td><td >6962[3] см3</td></tr><tr><td width=25%>Максимальная мощность:</td><td >180[3]л.с. (133[3] кВт ), при 3200[4] об/мин</td></tr><tr><td width=25%>Максимальный крутящий момент:</td><td >465[3] Н·м, при 1800 об/мин</td></tr><tr><td width=25%>Конфигурация:</td><td >V8</td></tr><tr><td width=25%>Цилиндров:</td><td >8</td></tr><tr><td width=25%>Клапанов:</td><td >8×2[3]</td></tr><tr><td width=25%>Диаметр цилиндра:</td><td >108 мм</td></tr><tr><td width=25%>Ход поршня:</td><td >95 мм</td></tr><tr><td width=25%>Степень сжатия:</td><td >6,5[3]</td></tr><tr><td width=25%>Система питания:</td><td >двухкамерный карбюратор</td></tr><tr><td width=25%>Охлаждение:</td><td >Жидкостное[3] </td></tr><tr><td width=25%>Клапанной механизм:</td><td >OHV </td></tr><tr><td width=25%>Материал блока цилиндров:</td><td >чугун</td></tr><tr><td width=25%>Материал ГБЦ:</td><td >алюминий</td></tr><tr><td width=25%>Тактность (число тактов):</td><td >4[3]</td></tr><tr><td width=25%>Порядок работы цилиндров:</td><td >1-5-4-2-6-3-7-8</td></tr><tr><td width=25%>Рекомендованное топливо:</td><td >бензин
основной — АИ-93 (92)
допустимый — А-76 (АИ-80)[3]</td></tr>
Мощность двигателя, л.с. 2х180
Максимальная скорость по шоссе, км/ч 65
Запас хода по шоссе, км 570
Колёсная формула 8х8
БМ 9П140 РСЗО 9К57 «Ураган», Музей техники, Архангельское, Московская обл.

РСЗО 9К57 «Ураган» — советская реактивная система залпового огня калибра 220 мм. Система принята на вооружение в 1975. Главный конструктор системы — Александр Никитович Ганичев. Главный конструктор боевой машины — Юрий Николаевич Калачников[5].

Боевая и транспортная машина базируются на доработанных шасси грузового автомобиля ЗИЛ-135ЛМ. Количество снарядов в залпе одной боевой машины: 16 штук. Время залпа с одной боевой машины — 20 с. Масса боевой машины — 20т, реактивного снаряда — 280 кг. Расчёт боевой машины — 4 человека.

Система предназначена для поражения различных площадных целей:

  • открытой и укрытой живой силы;
  • небронированной, легкобронированной и бронированной техники мотопехотных и танковых рот;
  • артиллерийских подразделений;
  • тактических ракет;
  • зенитных комплексов;
  • вертолетов на стоянках;
  • командных пунктов;
  • узлов связи;
  • объектов военно-промышленной структуры.
Номенклатура боеприпасов[6][7][8][9][10]
Индекс снаряда Индекс БЧ Масса снаряда, кг Длина снаряда, мм Масса БЧ, кг Масса ВВ/ОВ, кг Тип взрывателя Дальность стрельбы, км
Фугасные
9М27Ф 9Н128Ф 280 4832,5 100 51,9 контактный 10..35
Термобарические
9М51 9Н515 256[сн 1] 5147 143,5 30,2 контактный 5..13
Кассетные
9М27К[сн 2] 9Н128К 270 5178 90 30×0,3 неконтактный 10..35
9М27К1[сн 3] 9Н516 270 5178 90 30×0,3 неконтактный 10..35
9М27К2[сн 4] 9Н128К2 270 5178 89,5 24×1,1 неконтактный 10..35
9М27К3[сн 5] 9Н128К3 270 5200 90 312×0,04 неконтактный 8..34
9М59[сн 6] 9Н524 270 5178 90 9×1,85 неконтактный 10..35
Зажигательные
9М27С 9Н128С
Химические
9Н519 20[сн 7] неконтактный
  • Афганистан Афганистан — некоторое количество 9П140, по состоянию на 2010 год[11], всего поставлено 18 РСЗО «Ураган»[12]
  • Белоруссия Белоруссия — 72 единицы 9П140, по состоянию на 2016 год[13]
  • Гвинея Гвинея — 3 единицы 9П140, по состоянию на 2016 год[14], всего поставлено 4 РСЗО «Ураган»[12]
  • Ирак Ирак — всего поставлено 24 РСЗО «Ураган»[12]
  • Йемен Йемен — всего поставлено 12 РСЗО «Ураган»[12]. Поставки осуществлены из Молдавии в 1994 году[15].
  • Казахстан Казахстан — 180 единиц 9П140 на хранении, по состоянию на 2016 год[16]
  • Киргизия Киргизия — 6 единиц 9П140, по состоянию на 2016 год[17]
  • Молдавия Молдавия — по состоянию на 2016 год ежегодник The Military Balance указывает на наличие 11 единиц 9П140[18].
  • Россия Россия — 900 единиц 9П140, из них 700 на хранении, по состоянию на 2016 год[19]
  • Сирия Сирия — некоторое количество 9П140, по состоянию на 2016 год[20], 36 единиц 9П140 поставлено из СССР в период с 1987 по 1988 годы[15]
  • Таджикистан Таджикистан — всего поставлено 12 РСЗО «Ураган»[12]
  • Туркмения Туркмения — 60 единиц 9П140, по состоянию на 2016 год[21], по данным ОАО «Мотовилихинские заводы» поставлено всего 54 РСЗО «Ураган»[12]
  • Украина Украина — 70 единиц 9П140, по состоянию на 2016 год[22], всего поставлено 139 РСЗО «Ураган»[12]
  • Узбекистан Узбекистан — 48 единиц 9П140, по состоянию на 2016 год[23]
  • Эритрея Эритрея — 9 единиц 9П140, по состоянию на 2016 год[24]. Поставлены в 2007 году из Белоруссии[25]

По некоторым сообщениям, 11 единиц[сн 8] были поставлены из Молдавии в Армению в 2011 году[26][неавторитетный источник? 2257 дней]. Однако, по другим данным, 12 молдавских комплексов 9К57 были поставлены в Йемен в 1994 году, в Армению при этом, ни из Молдавии, ни из каких либо других государств поставки РСЗО 9К57 «Ураган» не осуществлялись[15][27], по состоянию на 2014 год из систем РСЗО на вооружении Армении имеются только БМ-21 и WM-80[28].

Боевое применение[править]

РСЗО «Ураган» широко применялись в ходе вооружённого конфликта на востоке Украины украинскими вооруженными силами и вооружёнными силами ЛНР и ДНР[29][30][31]. К началу сентября 2014 года вооружёнными силами Украины в боях с вооружёнными силами ЛНР и ДНР было потеряно 15 комплексов 9К57 «Ураган», из которых не менее 2 были захвачены силами ЛНР и ДНР[32]

  • БМ-27 «Ураган», установленная в качестве памятника А. Н. Ганичеву рядом с
    ГНПП «Сплав», Тула

  • 9T452 транспортно-заряжающая машина

  1. ↑ Тактико-технические требования на опытно-конструкторскую работу: «Армейская реактивная система залпового огня» «Град-3» (после изменения «Ураган»
  2. М.Н. Барановский. 2. Назначение и характеристика конструкции БМ 9П140 // Реактивная система залпового огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению / А.С. Шабельская. — Михайловская артиллерийская академия, 1996. — С. 4. — 118 с.
  3. 3,03,13,23,33,43,53,63,73,8 Двигатель ЗИЛ-375 — Каталог двигателей — АвтоИнф
  4. ↑ Журнал «АВТОТРАК» :: Архив
  5. ↑ Данные на табличке для макета боевой машины 9П140 РСЗО «Ураган» в экспозиции Народного музея истории завода АО «Мотовилихинские заводы» (г. Пермь, дата посещения музея 6.07.2009)
  6. Карпенко А. В. «Оружие России». Современные реактивные системы залпового огня. — СПб.: Бастион. — С. 44—47. — 76 с.
  7. Гуров С. В. Реактивная система залпового огня 9К57 «Ураган». Проверено 31 июля 2013. Архивировано из первоисточника 17 августа 2013.
  8. ↑ Энциклопедия XXI век. Оружие и технологии России. Часть 5. Боеприпасы наземной артиллерии. Группа 13. Боеприпасы, боевые части ракет и взрывчатые вещества. Класс 1340. Неуправляемые ракеты, их боевое оснащение и составные части. — М.: Издательский дом «Оружие и технологии», 2006. — Т. Том 12. — С. 153—156. — 848 с. — ISBN 5-93799-023-4.
  9. Федоров Л. А. Глава 8. Закат химической войны. Типы химических боеприпасов, которые имелись у Советской Армии к 1987 г. // Химическое вооружение — война с собственным народом (трагический российский опыт) в трёх томах. — М.: Лесная страна, 2009. — Т. 1. Долгий путь к химической войне. — С. 307—310. — 848 с. — ISBN 978-5-91505-013-5.
  10. Барановский М.Н. Глава 3. Назначение и характеристика конструкций реактивных снарядов. // Реактивная система залпого огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению.. — М.: Издание михайловской артиллерийской академии., 1996. — С. 40—88. — 118 с.
  11. ↑ The Military Balance 2010. — P. 356.
  12. 12,012,112,212,312,412,512,6 География распространения (рус.). ОАО «Мотовилихинские заводы». Проверено 25 октября 2011. Архивировано из первоисточника 18 февраля 2012.
  13. ↑ The Military Balance 2016. — P. 182.
  14. ↑ The Military Balance 2016. — P. 449.
  15. 15,015,115,2 Stockholm Internation Peace Research Institute — Arms Transfers Database
  16. ↑ The Military Balance 2016. — P. 185.
  17. ↑ The Military Balance 2016. — P. 187.
  18. ↑ The Military Balance 2016. — P. 188.
  19. ↑ The Military Balance 2016. — P. 190.
  20. ↑ The Military Balance 2016. — P. 354.
  21. ↑ The Military Balance 2016. — P. 203.
  22. ↑ The Military Balance 2016. — P. 205.
  23. ↑ The Military Balance 2016. — P. 208.
  24. ↑ The Military Balance 2016. — P. 444.
  25. ↑ Азербайджан приобрел вооружение в Беларуси " Новости Армении — NovostiNK — Новости, онлайн новости
  26. ↑ Лазэр настаивает на справедливости сделки с оружием
  27. ↑ Armenia Report (англ.). Проверено 23 ноября 2012. Архивировано из первоисточника 1 декабря 2012.
  28. ↑ The Military Balance 2014. — P. 170.
  29. ↑ Украина: Широкое применение кассетных боеприпасов. Human Rights Watch (20.10.2014).
  30. Jonathan Ferguson & N.R. Jenzen-Jones. Raising Red Flags:An Examination of Arms & Munitions in the Ongoing Conflict in Ukraine. Armament Research Services Pty. Ltd. (November 2014).
  31. ↑ Spot report by the OSCE Special Monitoring Mission to Ukraine (SMM), 24 January 2015: Shelling Incident on Olimpiiska Street in Mariupol. OSCE. Проверено 24 января 2015.
  32. Морозов В. Бронетанковая техника в боевых действиях на Юго-востоке Украины. Апрель — октябрь 2014 г. // Техника и вооружение: вчера, сегодня, завтра. — М.: Техинформ, 2014. —. —. — ISSN 1682-7597.

Сноски[править]

  1. ↑ Масса снаряда без взрывателя.
  2. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н210 массой 1,85 кг. В каждом элементе содержится по 370 готовых осколков.
  3. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н235 массой 1,85 кг. В каждом элементе содержится по 370 готовых осколков.
  4. ↑ Кассетная головная часть содержит 24 противотанковые мины ПТМ-1.
  5. ↑ Кассетная головная часть содержит 312 противопехотных мин ПФМ.
  6. ↑ Кассетная головная часть содержит 9 противотанковых мин ПТМ-3.
  7. ↑ Отравляющее вещество Р-55 (Зоман).
  8. ↑ В некоторых публикациях ошибочно указывается о поставке 23 БМ 9П140 «Ураган», так как после распада СССР в Молдавии было только 11 БМ 9П140.

wp.wiki-wiki.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
