50-мм ротный миномёт «Оса» » Военное обозрение

Миномет является сугубо русским военным изобретением. Считается, что он был создан русским офицером и инженером Леонидом Николаевичем Гобято. При этом в отечественной историографии встречаются и другие кандидатуры, но все они так или иначе связаны с осадой Порт-Артура. Оборона крепости быстро перешла в позиционную, «траншейную» фазу, что потребовало от гарнизона нового оружия с крутой навесной траекторией стрельбы. Так появилась «минная мортира» или «орудие Гобято», стреляющее стрежневым оперенным надкалиберным снарядом по навесной траектории и в будущем давшее название новому виду артиллерийских орудий.

Спустя три десятка лет к началу Второй мировой войны Красная Армия подошла с развитой системой минометного вооружения. На вооружении РККА имелись 50-мм ротные минометы, 82-мм батальонные минометы и 120-мм полковые минометы (для горнострелковых дивизий 107-мм горно-вьючной полковой миномет). Естественно, наиболее массовым и распространенным был 50-мм ротный миномет. По состоянию на 1 июня 1941 года в армейских частях имелось около 24 тысяч подобных минометов.

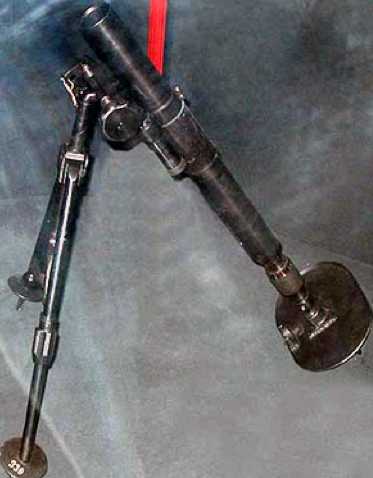

50-мм ротный миномет РМ-38

Для развития данного оружия в нашей стране очень много сделал советский конструктор минометного и реактивного вооружения Борис Иванович Шавырин. В 1937-1938 годах – в Специальном конструкторском бюро №4 (СКБ-4) при Ленинградском артиллерийском заводе №7 имени М. В. Фрунзе (завод «Арсенал») под непосредственным руководством Бориса Шавырина и при его непосредственном участии была создана система советского минометного вооружения (50-мм ротный, 82-мм батальонный, 107-мм горно-вьючной и 120-мм полковой минометы). Опыт боевого применения минометов во время конфликта на реке Халхин-Гол и особенно во время финской войны 1939-1940 годов продемонстрировал, что миномет для пехоты является незаменимым оружием в условиях современного боя, особенно на труднопроходимой пересеченной местности.

Борис Иванович Шавырин на деле смог доказать военным, что минометы – это не какой-то «суррогат» артиллерии, который может использоваться при ее отсутствии (как считали некоторые военачальники в руководстве РККА), а вполне самостоятельный вид вооружений, предназначенный для решения боевых задач, которые трудно, а иногда и просто невозможно было решить, используя обыкновенную артиллерию. При этом защищал он и такое простое оружие, как ротный миномет, который, по его мнению, должен был стать отличным оружием пехоты ближнего боя, сочетающим в себе наряду с простотой устройства и обращения, высокую маневренность и хорошую кучность стрельбы на небольшие расстояния.

Конструктор понимал, что пехотное подразделение нуждается в своей, не сковывающей ее маневров артиллерии. В то же время любая пушка, которая была бы придана стрелковой роте, лишала подразделение мобильности. Еще в 1936 году Борис Шавырин приступил к проектированию мобильного и компактного гладкоствольного 50-мм миномета. Конструктором была избрана схема мнимого треугольника: две стороны двунога-лафет и ствол, третья – условная линия, которая проходила по грунту между точками опоры. При разработке новый миномет получил название «Оса».

Конструктор Борис Иванович Шавырин

«Оса», как первоначально назвали новый миномет, предназначалась для непосредственной огневой поддержки действий стрелковой роты. 50-мм миномет планировалось использовать для уничтожения живой силы противника, а также подавления его огневых средств, расположенных как на открытой местности, так и в укрытиях и на обратных скатах высот. Благодаря сравнительно небольшому весу (всего 12 кг) на поле боя такой миномет мог переносить всего один человек. При походе три миномета могли укладываться и перевозиться при помощи специально разработанной минометной повозки образца 1938 года – МП-38. Данная повозка была рассчитана исключительно для конной тяги одной лошадью, хотя и была подрессоренной. В походе помимо трех минометов повозка перевозила 24 лотка с минами (168 мин) и ЗИП. Помимо этого было создано вьючное устройство, которое позволяло переносить миномет в походе на спине одного из номеров расчета (минометный расчет состоял из двух человек). Мины подносили бойцы по 7 штук в лотках.

После серии непродолжительных испытаний, миномет был принят на вооружение РККА под обозначением 50-мм ротный миномет образца 1938 года (РМ-38) и запущен в серийное производство. Особенностью конструкции нового миномета было то, что ведение огня производилось только при двух углах возвышения ствола: 45 и 75 градусов. Регулировка по дальности осуществлялась при помощи так называемого дистанционного крана, который располагался в казенной части ствола и выпускал часть газов наружу, за счет этого уменьшалось давление в стволе. Угол возвышения в 45 градусов обеспечивал наибольшую дальность ведения огня, доходящую до 800 метров, а при угле возвышения 75 градусов и полностью открытом дистанционном кране минимальная дальность стрельбы составляла 200 метров. При ведении огня из миномета во всем диапазоне дальности использовался лишь один заряд. Дополнительное изменение дальности стрельбы осуществлялось также с помощью изменения пути мины в стволе миномета по отношению к основанию ствола за счет передвижного бойка, в результате чего изменялся объем каморы. Ротный 50-мм миномет оснащался простым механическим прицелом, не имеющим оптических приспособлений.

Ближайшим немецким аналогом был 50-мм миномет, получивший в германской армии обозначение 5cm leichter Granatenwerfer 36. По ряду тактико-тактических характеристик советский миномет превосходил своего противника. К примеру, РМ-38 мог забрасывать 850-грамовую мину на дальность 800 метров, тогда как немецкий миномет, весивший 14 кг (на два килограмм больше советского), мог выстреливать чуть более тяжелые боеприпасы (масса мины 910 грамм) на максимальную дальность 500 метров. Немцы также считали, что подобные минометы необходимы войскам, они поступали в армию, воздушно-десантные части и части СС. На 1 апреля 1941 года в германской армии имелось 14 913 таких 50-мм минометов и почти 32 миллиона выстрелов к ним. По штатам один такой миномет приходился на каждый пехотный взвод, а в дивизии их должно было быть 84.

Солдаты дивизии «Великая Германия» с 50-мм минометом Granatenwerfer 36 в 1942 году

Однако если отойти от табличных бумажных значений, можно отметить, что немецкий миномет имел ряд преимуществ перед советским аналогом того же калибра. В реальных боевых условиях они могли оказаться более ценными, чем возможность поражения целей на дальности до 800 метров. При массе 14 кг немецкий миномет Granatenwerfer 36 превосходил не только советский аналог, но и модели английских и японских минометов того же калибра. В то же время больший вес обеспечивал ему большую устойчивость, а значит и точность при стрельбе. Разработанный в 1936 году инженерами знаменитой компании «Рейнметалл» миномет был построен по «глухой схеме», когда все элементы и механизмы располагались на опорной плите. Миномет можно было легко переносить за ручку в полностью собранном виде, его можно было быстро установить на позиции и открыть огонь по противнику. Вертикальная наводка осуществлялась в диапазоне 42-90 градусов, что позволяло поражать цели и на небольшом удалении, минимальная прицельная дальность стрельбы составляла 50 метров, у советского миномета РМ-38 – только 200 метров. Еще одним плюсом немецкого миномета стала небольшая длина ствола – 456 мм (против 780 мм у советского аналога), которая позволяла минометчикам минимально возвышаться над остальными солдатами взвода/роты, усложняя возможность своего поражения пулеметным и минометным огнем противника. Советские минометы РМ-38 требовали больших затрат времени на установку, а также отличались достаточно большим стволом, который демаскировал минометные расчеты на поле боя.

В то же время у немецкого миномета 5cm leichter Granatenwerfer 36 были и существенные недостатки. К примеру, штатная немецкая 50-мм мина комплектовалась слишком чувствительным взрывателем, поэтому официальные правила запрещали стрельбу из миномета в сильный дождь, который мог спровоцировать подрыв мины при выстреле. При этом сам миномет считался немцами не совсем надежным. Примерно в 1-2 процентах случаев мины самопроизвольно взрывались в канале ствола, очень часто отмечался также тот факт, что мина при стрельбе просто не вылетала из ствола.

При этом и советский, и немецкий минометы можно было записать в проигравшие по отношению к аналогичным моделям артиллерийского оружия, но в калибре 60-мм. Казалось бы, разница всего в сантиметр, но этот сантиметр имел важное значение, превращая ротный миномет в более универсальное оружие с большим могуществом выстрелов и поражающей способностью. Подобные минометы имелись на вооружении французской и американской армии. На основе французского 60-мм миномета, выполненного по схеме треугольника, американцы создали свой миномет М2, который был достаточно эффективным оружием. Такой миномет обладал достаточно серьезной дальностью стрельбы – 1810 метров и более внушительной миной – 1330 грамм. Хорошие показатели для миномета массой 19 кг, при этом длина его ствола была даже меньше ствола 50-мм советских минометов. После завершения Второй мировой войны 60-мм американские минометы М2, которых было выпущено более 67,5 тысяч штук, еще долго воевали в различных локальных войнах и конфликтах по всему миру.

Капитан РККА показывает бойцам Юго-Западного фронта 50-мм ротный миномет образца 1938 года, март-май 1942 года, фото: waralbum.ru

Возвращаясь к миномету РМ-38, можно отметить, что первое боевое применение «Осы» выявило серьезные недостатки конструкции. В первую очередь, достаточно крупные габариты демаскировали расчет. При работе поворотного механизма очень часто сбивался прицел, который крепился сложно и ненадежно, при этом сам механизм прицела мог быстро и легко загрязниться. Шкала дистанционного крана не соответствовала дальности стрельбы. По итогам финской войны было принято решение о модернизации миномета, работы были поручены конструктору Владимиру Шамарину. Он создал миномет РМ-40, сохранив общую схему миномета, доставшуюся от своего предшественника, а также принцип его действия, внеся изменения учитывающие опыт эксплуатации в войсках. Так опорная плита теперь производилась высокотехнологичным методом глубокой штамповки и оснащалась козырьком, который должен был защитить минометный расчет от пыли и раскаленных газов при стрельбе. Также Владимир Шамарин значительно упросил конструкцию дистанционного крана, это позволило уменьшить массу и размеры миномета. При этом минимальная дальность стрельбы сократилась с 200 до 60 метров, снижение достигалось большим выходом пороховых газов при полностью открытом кране, максимальная дальность стрельбы осталась той же – 800 метров. При этом надежность крепления прицела и сбивание уровней прицела при работе поворотного механизма устранить не получилось.

Уже в годы Великой Отечественной войны миномет претерпел еще одну модернизацию. В 1941 году появилась упрощенная модель, получившая обозначение РМ-41. Важным изменением стало то, что теперь, как и немецкий аналог, миномет был создан по «глухой схеме» – все его части находились на опорной плите. Стволу можно было придать только два фиксированных угла возвышения – 50 и 75 градусов, цена деления газоотвода была увеличена в два раза, то есть каждый поворот крана на один шаг означал сокращение дальности стрельбы на 20 метров (при 50-градусном возвышении ствола) или 10 метров (при 75-градусном возвышении ствола). Необходимое возвышение задавалось при помощи ползуна, который был надет на трубку газоотвода и двигался вдоль него. На миномете появилась удобная ручка, которая позволяла быстро переносить миномет в бою и готовить его к открытию огня. Масса миномета РМ-41 в боевом положении не превышала 10 кг. Скорострельность миномета составляла 30 выстрелов в минуту (у немецкого Granatenwerfer 36 – 15-25 выстрелов в минуту).

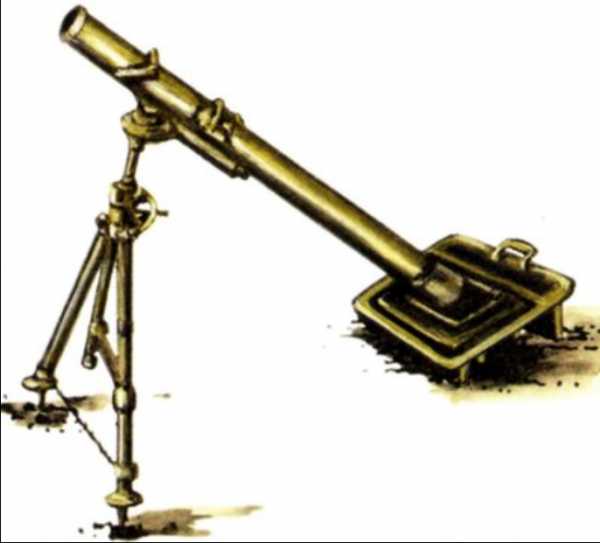

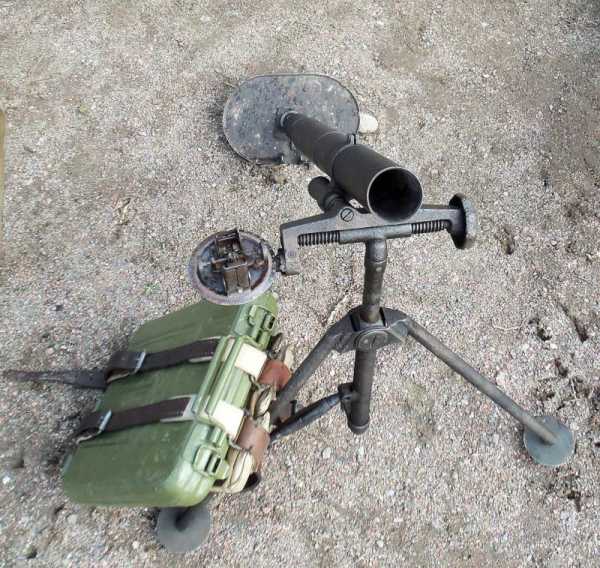

50-мм ротный миномет РМ-40

Вместе с минометом могли использоваться стальная шестиперая осколочная мина 0-822 и чугунная четырехперая осколочная мина 0-822А. Заряд пороха в хвостовом патроне весил всего 4,5 грамма, однако этого было достаточно, чтобы мина вылетала из ствола со скоростью 95 м/с и преодолевала расстояние в 800 метров до позиций противника. Впоследствии на вооружении появилась еще одна шестиперая мина 0-822Ш, которая весила 850 граммов при уменьшенном до 4 граммов хвостовом заряде. Миномет РМ-41 активно производился с 1941 по 1943 годы, за это время в СССР было выпущено более 130 тысяч штук таких минометов, столь высокие объемы производства наглядно свидетельствуют о простоте конструкции и большой технологичности его производства.

Значение 50-мм минометов в ходе войны постепенно снижалось. Очень часто их приходилось использовать на очень близкой дистанции от противника, что приводило к легкой демаскировке расчетов и их поражению обычным стрелковым оружием. К тому же эффективность 50-мм осколочной мины была достаточно низкой, особенно при попадании в снег, грязь, лужи. Но даже несмотря на имеющиеся недостатки и не самые выдающиеся характеристики в сравнении с более крупнокалиберными минометами, ротные минометы пользовались у пехотинцев хорошей репутацией, так как часто только они и обеспечивали огневую поддержку небольших подразделений вплоть до взвода непосредственно на передовой.

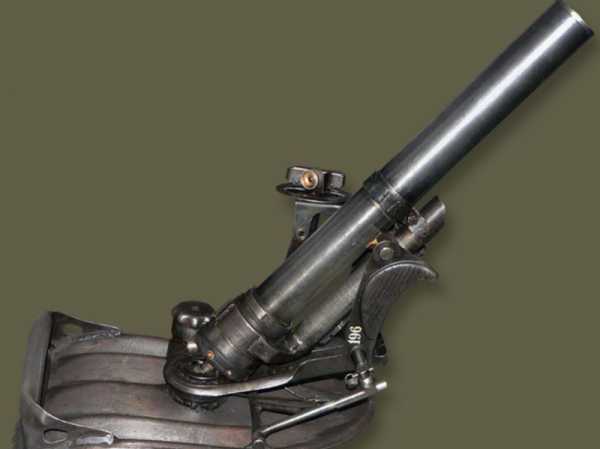

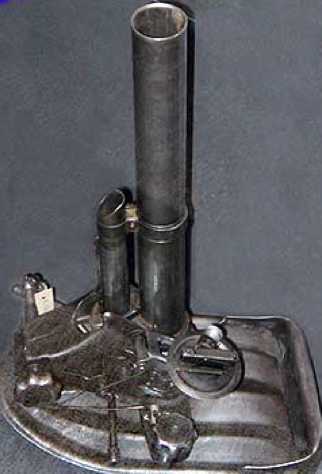

50-мм ротный миномет РМ-41

С переходом Красной Армии от обороны к стратегическим наступательным операциям и появлением в больших количествах достаточно эффективных 82-мм батальонных минометов в 1943 году 50-мм минометы РМ сняли с серийного производства и вооружения фронтовых частей. При этом до самого конца войны минометы РМ-38, РМ-40 и РМ-41 активно использовались многочисленными партизанскими формированиями, для которых ротный миномет был практически единственным представителем высокомобильной артиллерии. Важным преимуществом было и то, что советский 50-мм ротный миномет мог стрелять и трофейными немецкими боеприпасами. Стоит отметить, что и немцы полностью свернули серийное производство своего 50-мм миномета Granatenwerfer 36 также в 1943 году.

Источники информации:
https://vpk-news.ru/articles/46406
http://pobeda.poklonnayagora.ru/description/70.htm
http://armedman.ru/artilleriya/1937-1945-artilleriya/50-mm-rotnyiy-minomet-obraztsa-1938-1940-g-g.html
http://www.bratishka.ru/archiv/2004/7/2004_7_8.php
Материалы из открытых источников

topwar.ru

Советские миномёты в годы войны. Часть 1-я » Военное обозрение

Миномёты как средство «окопной войны» появились ещё во время Первой мировой войны. Основные черты современного миномета сформировались, когда был создан первый образец такого оружия конструкции Стокса. На первый взгляд это достаточно примитивное оружие, представляющее собой трубу-ствол на простейшем двуногом лафете, опирающемся на плоскую плиту, гасящую силу отдачи в грунт.


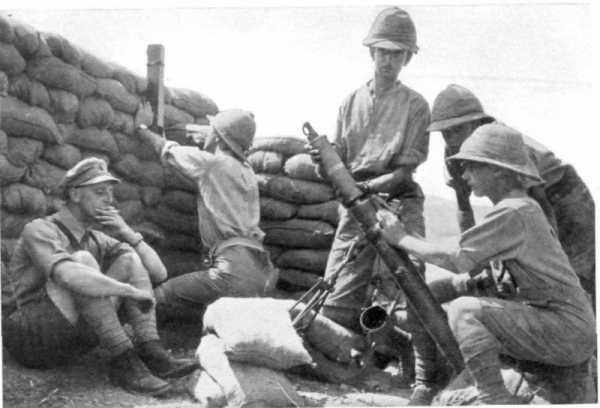

3-дюймовый миномёт конструкции капитана Стокса по схеме «мнимого треугольника», которая стала классической, был создан в 1915 году и предназначался первоначально для стрельбы неоперёнными химическими минами.

Химическая миномётная неоперённая мина

При попадании в цель такая мина разлеталась на части, разбрасывая отравляющие вещества. Впоследствии были созданы миномётные мины, начинённые взрывчаткой, обтекаемой формы, снабженные хвостовым оперением.

Фактически калибр «трёхдюймовых мин» равнялся 81 мм, так как диаметр крышек в передней и задней части цилиндра составляет 81 мм. К донной части мины прикреплялась полая трубка меньшего, чем мина, диаметра — патронник с огнепередающими отверстиями. В трубку вставлялся холостой ружейный патрон 12 калибра в картонной гильзе. Сверху на патронник налагались дополнительные пороховые заряды кольцеобразной формы. Дальность стрельбы зависела от количества колец, хотя при стрельбе на минимальную дистанцию мина могла быть использована и без них.

Заряжание миной производилось с дула. Мина имела меньший диаметр, чем калибр ствола и свободно падала на дно канала под действием силы тяжести. Мина натыкалась на боек ударника, при этом срабатывал капсюль-воспламенитель охотничьего патрона, вставленного в патронник. Воспламенившийся порох, сгорая, развивал давление, достаточное для того, чтобы пороховые газы пробили оболочку патрона напротив огнепередающих отверстий. При этом воспламенялись дополнительные заряды. Под давлением пороховых газов мина выбрасывалась из ствола.

Благодаря простоте заряжания была достигнута огромная по тем времена скорострельность (25 выстрелов в минуту), какой не имел ни один миномет или полевое орудие. Точность стрельбы, особенно неоперёнными химическими минами, была посредственной, что компенсировалось высокой скорострельностью.

В 20-30 годы миномёт был существенно усовершенствован во Франции специалистами фирмы «Брандт». Миномёт стал легче, обслуживание и стрельба из него существенно упростились. Наведение по углу места в небольшом секторе осуществлялось с помощью винтового поворотного механизма, размещенного на креплении прицела. Были разработаны новые, более тяжелые, мины обтекаемой формы, в которых увеличилась не только масса заряда, но и дальность полета.

81-мм миномет «Брандт» модели 27/31 получил широкое распространение и стал образцом для подражания. Минометы этого типа выпускались по лицензии или просто копировались, в том числе в СССР.

Перед войной в СССР произошло чрезмерное увлечение миномётами. Военное руководство считало, что лёгкие, недорогие простые в производстве и обслуживании миномёты способны заменить собой другие типы артиллерийского вооружения.

Так, под давлением «миномётного лобби» были похоронены проекты лёгких пехотных гаубиц, не принят на вооружение хорошо показавший себя на испытаниях автоматический гранатомет Таубина.

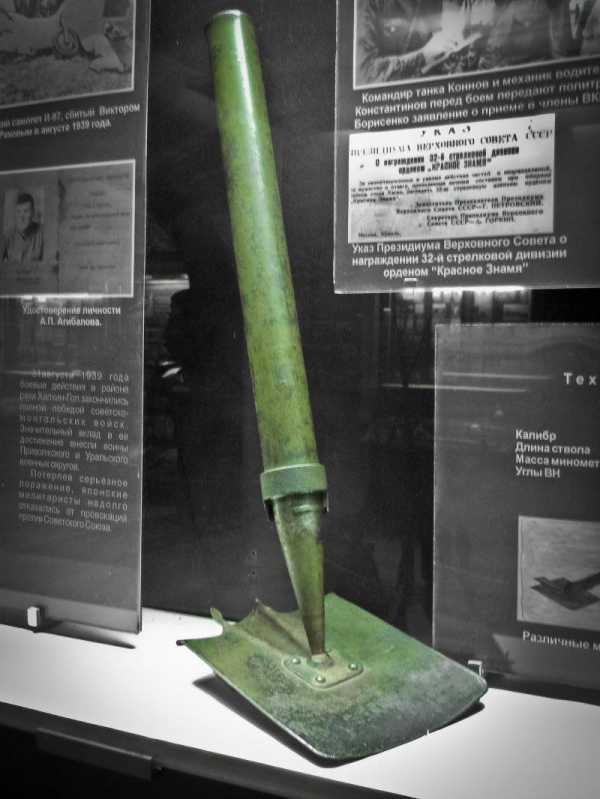

В конце 1939 года был создан простейший тип миномета — 37-мм миномет-лопата минимального калибра. Им планировалось заменить пехотный винтовочный гранатомет Дьяконова.

В походном положении миномет массой около 1,5 кг представлял собой лопату, рукоятью которой служил ствол. Миномет-лопата мог использоваться для рытья окопов. При стрельбе из миномета лопата выполняла роль опорной плиты. Лопата была сделана из броневой стали.

Миномет состоял из ствола, лопаты — опорной плиты и сошки с пробкой. Труба ствола соединена наглухо с казенником. В казенник запрессован боек, на который накладывался капсюль вышибного патрона мины. Хвостовая часть казенника оканчивалась шаровой пятой, служащей для шарнирного соединения ствола с плитой (лопатой). Ствол и лопата в шарнирном соединении сделаны неразъемными. Для соединения ствола с лопатой по-походному на казенной части ствола имелось вращающееся кольцо. Сошка служила для опоры ствола и в походном положении помещалась в стволе. Ствол при этом с дула закрывался пробкой. Перед стрельбой сошка соединялась со стволом. Скорострельность миномёта достигала 30 выстр./мин.

Какие-либо прицельные приспособления у миномета отсутствовали, стрельба велась на глаз. Для стрельбы была разработана 37-мм осколочная мина массой около 500 граммов. Мины носились в патронташе.

Зимой 1940 года при использовании 37-мм миномета-лопаты в боях в Финляндии была внезапно обнаружена его крайне низкая эффективность. Дальность полета мины при оптимальном угле возвышения была невелика и не превышала 250 метров, а осколочное действие было слабым, особенно в зимнее время, когда почти все осколки застревали в снегу. Ввиду отсутствия прицельных приспособлений точность стрельбы была крайне низкой, возможен был только «беспокоящий» обстрел противника. Всё это стало причинами негативного отношения к 37-мм миномету в пехотных подразделениях.

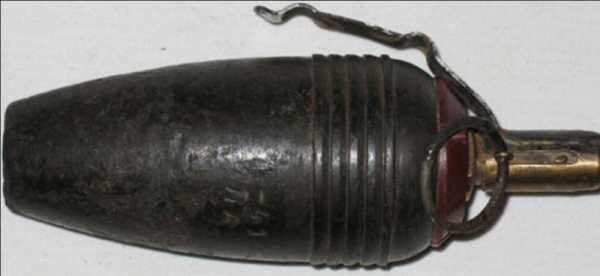

37-мм миномётная мина

В конце 1941 года из-за неудовлетворительной боевой эффективности 37-мм миномёт был снят с производства. Тем не менее, его можно было встретить на передовой до 1943 года. По воспоминаниям фронтовиков, его относительно успешно применяли в условиях стабильной линии фронта после пристрелки ориентиров.

В 1938 году на вооружение был принят 50-мм ротный миномёт разработки КБ завода №7. Он представлял собою жёсткую систему со схемой мнимого треугольника. Миномёт имел механический прицел без оптики.

Конструктивной особенностью миномёта было то, что стрельба производилась лишь при двух углах возвышения: 45° или 75°. Регулировка по дальности производилась так называемым дистанционным краном, находящемся в казенной части ствола и выпускающим часть газов наружу, тем самым уменьшая давление в стволе.

Угол возвышения 45° обеспечивал наибольшую дальность огня 850-граммовой миной до 800 м, а при полностью открытом дистанционном кране угол наклона ствола в 75° обеспечивал минимальную дальность в 200 м. При стрельбе на все дальности применялся только один заряд. Дополнительное изменение дальности стрельбы также осуществлялось за счёт изменения пути мины в стволе по отношению к основанию ствола путём передвижения бойка, в результате чего менялся объём каморы. Угол горизонтального наведения без перестановки плиты до 16°. Скорострельность 30 выстр./мин. Весил миномёт около 12 кг.

В процессе эксплуатации в частях и в ходе боевого применения во время конфликта с Финляндией был выявлен целый перечень недостатков ротного миномёта. Самыми существенными из них были:

— Большая минимальная дальность (200 м).
— Относительно большой вес.
— Большие габариты, что затрудняло маскировку.
— Слишком сложное устройство дистанционного крана.
— Несоответствие шкалы дистанционного крана дальности.
— Неудачное расположение выходного отверстия в дистанционном кране, из-за этого при стрельбе выходящие газы, ударяясь о грунт, поднимали пыль и тем затрудняли работу расчета.
— Ненадёжное и сложное крепление прицела.

50-мм миномётная мина

В 1940 году на вооружение поступил модернизированный 50-мм ротный миномёт. В 50-мм ротном миномёте обр. 1940 года была уменьшена длина ствола и упрощена конструкция дистанционного крана. Тем самым сократилась длина миномёта и вес уменьшился до 9 кг. На плите миномёта имелся козырёк, предназначенный для защиты расчёта от пороховых газов.

Тем не менее, устранить все недостатки без кардинального изменения конструкции миномёта не удалось. До начала Великой Отечественной войны было произведено более 30 тыс. 50-мм миномётов.

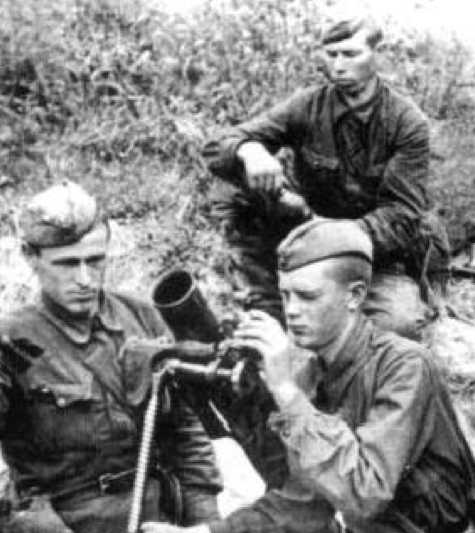

В ходе войны был создан миномёт образца 1941 года, который был создан в СКБ под руководством конструктора В. Н. Шамарина. На нём отсутствовала двунога, крепление всех элементов производилось только к опорной плите, дистанционный кран с отводом газов вверх. Плита миномета штампосварная мембранного типа. Вес миномета в боевом положении около 10 кг.

Миномёт Шамарина по сравнению с предыдущими образцами стал значительно проще и дешевле. Повысились эксплуатационные свойства миномёта.

Хотя дальность и эффективность огня остались прежними, 50-мм ротный миномёт обр. 1941 года пользовался популярностью в войсках, являясь зачастую единственным средством огневой поддержки советской пехоты в звене рота-взвод.

В 1943 году 50-мм ротные миномёты были сняты с вооружения и изъяты из войск. Произошло это из-за их невысокой боевой эффективности и перехода к наступательным операциям.

Значительное количество произведённых 50-мм миномётных мин было переделано в ручные осколочные гранаты.

При этом штатный головной взрыватель мгновенного действия и хвостовая часть изымались, а вместо головного взрывателя вкручивался взрыватель УЗРГ-1, который во время войны применялся в ручных осколочных гранатах Ф-1 и РГ-42.

В 1934 году, после изучения миномёта Стокса-Брандта, под руководством инженера Н. А. Доровлёва в СССР был создан 82-мм миномёт. В течение двух лет миномёт испытывался и сравнивался с зарубежными образцами, и в 1936 году поступил на вооружение РККА.

Выбор калибра обосновывался тем, что мины 81-мм миномётов иностранных армий могли быть использованы при стрельбе из советских миномётов, в то время как 82-мм отечественные миномётные мины не были пригодны для стрельбы из миномётов иностранных армий. Но, скорее всего это было связано либо с боязнью конструкторов заклинивания мин в каналах минометов, либо было решено округлить калибр с 81,4 мм до 82 мм для упрощения документации и подготовки производства.

82-мм батальонный миномёт обр. 1936 г.

82-мм миномет обр. 1936 г. являлся первым советским батальонным минометом и предназначался для подавления огневых точек, поражения живой силы, разрушения проволочных заграждений и уничтожения материальной части противника, расположенных за укрытиями и недоступных для настильного стрелкового и артиллерийского огня, а также расположенных открыто.

Миномёт весом в боевом положении около 63 кг вёл огонь 3,10-кг минами на дальность до 3040 м, со скорострельностью 20-25 выстр./мин. Для стрельбы применялись 82-мм осколочные и дымовые мины.

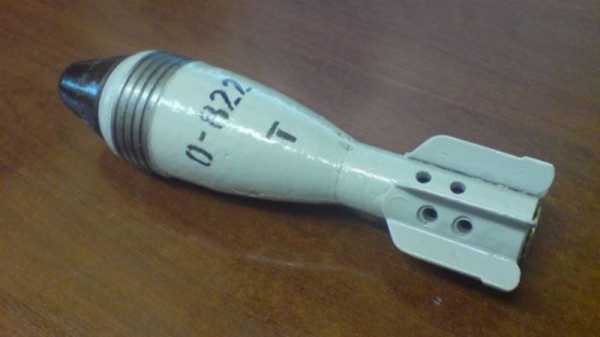

82-мм минометная мина

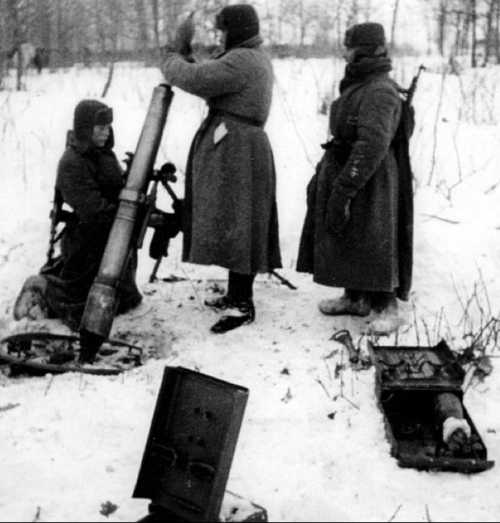

Оружие сочетало достаточную эффективность выстрела с возможностью переноски пехотинцами: миномёт в походном положении весил 61 кг и разбирался для переноски на три части — ствол (вес во вьюке — 19 кг), двунога (20 кг) и опорная плита (22 кг). Помимо самого миномёта расчет нес боеприпасы к нему — лоток с тремя минами весил 12 кг, вьюк с двумя лотками — 26 кг. Скорострельность миномёта составляла до 25 выстрелов в минуту, причем опытный расчет мог поразить цель с 3-4 выстрелов.

Боевую проверку 82-мм минометы обр. 1936 г. прошли в боях с японскими войсками у озера Хасан и на реке Халхин-Гол. В боях на реке Халхин-Гол было использовано 52 миномета, составлявших около 10% всей полевой артиллерии. Несмотря на выявившиеся в ходе боевых действий такие недостатки конструкции, как малый угол горизонтальной наводки и необходимость разборки миномета при переносе на поле боя, минометы заслужили высокую оценку войск. В ходе боев было израсходовано 46,6 тысячи мин.

В 1937 году в конструкцию миномёта внесли изменения с целью повышения технологичности и боевой эффективности. В частности, была изменена форма опорной плиты — у миномёта образца 1937 года стала круглой.

82-мм батальонный миномёт обр. 1937 г.

К началу Великой Отечественной войны в Красной Армии насчитывалось 14 200 шт. 82-мм миномётов.

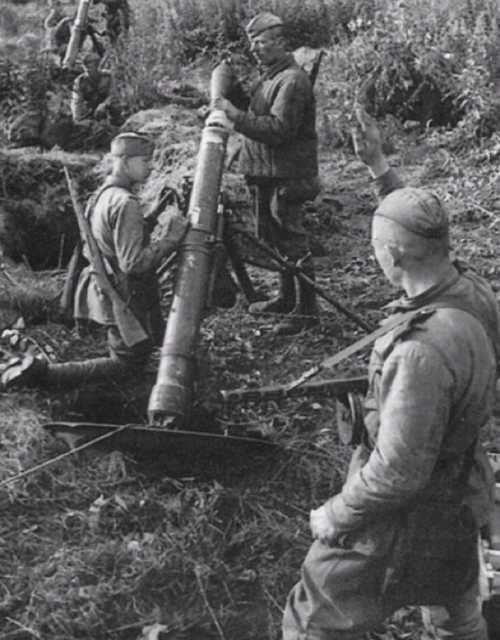

82-мм батальонный миномет обр. 1941 г. отличался от обр. 1937 г. наличием отделяемого колесного хода, опорной плитой арочной конструкции, а также двуногой иной конструкции. Колеса надевались на полуоси ног двуноги и при стрельбе снимались.

Конструктивные усовершенствования были подчинены технологическим возможностям производства и направлены на уменьшение массы миномета, трудозатрат при его изготовлении и улучшении маневренных характеристик. Баллистические характеристики миномета обр. 1941 года были аналогичны образцу 1937 года.

82-мм миномет обр. 1941 года был более удобен при транспортировке по сравнению с обр. 1937 года, но был менее устойчив при стрельбе и имел худшую кучность по сравнению с обр. 1937 года.

С целью устранения недостатков 82-мм миномета обр. 1941 года была проведена его модернизация. В ходе нее была изменена конструкция двуноги, колеса и крепления прицела. Модернизированный миномет получил название 82-мм миномет обр. 1943 года.

В ходе войны предпринимались попытки повышения мобильности миномётных подразделений. Миномёты устанавливались на автомобили повышенной проходимости, на грузовики и коляски мотоциклов. Особенно актуально это стало после перехода нашей армии к наступательным операциям.

82-мм минометные мины, уступая по массе 76-мм снаряду полкового орудия в два раза, не уступали ему по осколочному действию. При этом батальонный миномёт был в несколько раз легче и дешевле.

По материалам:
http://ru-artillery.livejournal.com/33102.html
http://dresden43435.mybb.ru/viewtopic.php?id=49&p=2
http://infoguns.com/minomety/vtoroy-mir-voiny/sovetskie-legkie-minomety.html

topwar.ru

Минометы и безоткатные орудия | СССР — Всё о Второй мировой

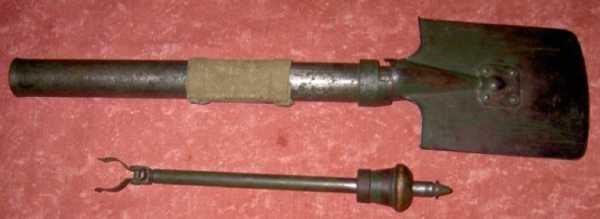

37-мм миномет-лопата Дьяконова. Образец 1938 г.

37-мм миномет-лопата представляет собой гибрид малой саперной лопатки и малокалиберного миномета. Рукояткой лопаты служил ствол миномета длиной 520 мм, а полотно лопаты играло роль опорной плиты и изготавливалось из броневой стали. В качестве сошки использовалась дополнительная опора, присоединяемая к верхней части ствола миномета. Миномет оснащался осколочными минами, которые переносятся стрелком в специальном патронташе с плечевыми ремнями. Какие-либо прицельные приспособления отсутствовали, поэтому стрельба велась на глаз. Миномет использовался на протяжении 1939-1942 гг. Трофейные минометы служили в Германии под обозначением «3,7-cm Spatengranatwerfer 161(r)». К началу войны на вооружении находилось не менее 16 тысяч минометов. ТТХ миномета: калибр – 37 мм; масса – 2,4 кг; масса минометной мины – 500 г; максимальная дальность стрельбы – 250 м, минимальная – 60 м; начальная скорость мины — 70 м/с; скорострельность – до 30 выстрелов в минуту; расчет – 1 чел.

Ротный миномет образца 1938/40/41 гг.

50-мм ротные миномёты обр. 1938, 1940 и 1941 гг. представляют собою гладкоствольную жесткую систему со схемой мнимого треугольника. Миномет постоянно усовершенствовался в части уменьшения веса и безопасности стрельбы, что отображалось изменением годов в его обозначении. Боекомплект состоял из осколочной стальной шестиперой мины и осколочной чугунной четырехперой мины. Захваченные Вермахтом минометы использовались под обозначением «5-сm Granatwerfer 205/1/2/3(r)». Всего было выпущено 166,3 тысячи минометов. ТТХ миномета: калибр – 50 мм; масса – 9 — 12 кг, длина – 780 мм; длина ствола – 553 мм; масса мины – 850 г; начальная скорость – 95 м/с; скорострельность – 32 выстрела в минуту; дальность стрельбы – 100 — 800 м; расчет — 2 человека.

82-мм батальонный миномет боевой расчет

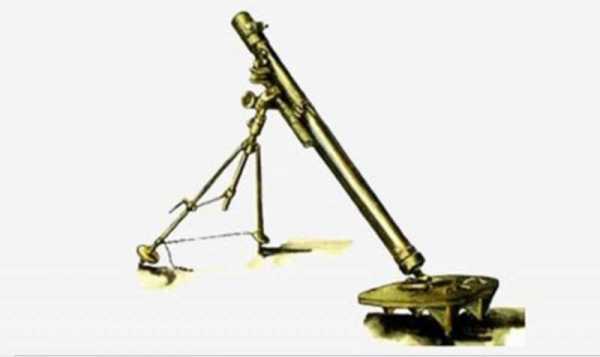

82-мм батальонный миномет образца 1936 г.
82-мм батальонный миномет образца 1937 г.

Миномет образца 1936/37/41/43 гг. был разработан на базе миномета Стокса-Брандта и принят на вооружение в 1936 г. Его конструкция выполнена по жесткой схеме (без противооткатных устройств) и состояла из ствола, двуноги-лафета, опорной плиты и прицельных приспособлений. Для производства выстрела мина опускалась стабилизатором (хвостом) в дульную часть ствола. Миномет образца 1937 г. отличался от предшественника более жесткой опорной плитой круглой формы с боковым срезом. Кроме того, была изменена конструкция двуноги-лафета, в частности, увеличен ход пружины амортизатора и улучшено крепление прицела. Миномет образца 1941 г. отличался от предыдущих моделей упрощенной технологией изготовления. Миномет образца 1943 г. являлся модернизированным вариантом обр. 1941 г. и отличался измененной конструкцией двуноги, колеса и крепления прицепа. Минометы и боеприпасы перевозились на конных повозках или на имевшихся в войсках транспортных средствах. В горнострелковых и кавалерийских частях минометы и боеприпасы перевозились на конных вьюках. На небольшие расстояния на марше (до 10-15 км), а также при смене огневой позиции минометы и мины переносились расчетом на специальных людских вьюках. Для стрельбы из минометов всех образцов применялись осколочные шестиперые и десятиперые мины, а также дымовые и агитационные мины. Всего было выпущено 168,3 тысячи минометов. ТТХ миномета: калибр – 82 мм; масса в боевом положении – 56 — 62,7 кг; масса мины — 3,6 кг; начальная скорость мины – 211 м/с; скорострельность – 25 выстрелов в минуту; минимальная дальность стрельбы – 100 м, максимальная – 3 км.

107-мм горно-вьючный миномет обр. 1938 г.

Миномет был принят на вооружение в 1939 г., однако серийное производство мин к нему было налажено лишь в начале 1941 года. Ствол миномета состоял из трубы и навинтного казенника. Выстрел производился двумя способами: действием ударного механизма стреляющего приспособления, который взводился после заряжания миномета; жестким самонаколом мины при опускании ее в канал ствола. Двунога соединена со стволом миномета через пружинный амортизатор. Опорная плита представляла собой круглую штампованную цельносварную конструкцию. Миномет имел неподрессоренный колесный ход, состоящий из рамы, двух колес и ящика для ЗИП. Миномет перевозился в 13-ти вьюках. Всего было выпущено 6,6 тысяч минометов. ТТХ миномета: калибр – 107 мм; длина ствола – 1,7 м; клиренс – 450 мм; масса в походном положении – 850 кг, в походном — 170 кг; масса снаряда – 7,9 кг; скорострельность – 6-16 выстрелов в минуту; начальная скорость мины – 156 — 302 м/с, минимальная дальность стрельбы – 700 м, максимальная – 6,3 км; скорость перевозки по шоссе – 40 км/ч.

120-мм полковой миномет обр. 1938 г.

120-мм полковой миномет обр. 1943 г.

Миномет был разработан на базе французского «120-mm Mle1935» (Brandt) и выпускался с 1939 г. Он имел приставной колесный ход для буксировки лошадьми или грузовиком со скоростью, не превышающей 18 км/ч при движении по булыжной мостовой, и со скоростью до 35 км/ч при движении по шоссе. Выстрел производился накалыванием капсюля под весом мины, или же с помощью спускового механизма — в целях безопасности при стрельбе мощными зарядами. Заряд размещался в хвостовике мины, для увеличения дальности существовали дополнительные заряды в матерчатых картузах, крепившиеся вручную на хвостовик. После начала войны массово выпускался образец 1941 г., упрощенный и без колесного хода и передка. В 1943 году на вооружение был принят миномет образца 1943 г. Конструкция ствола была упрощена, что позволило производить замену сломанного бойка без разборки миномета. На дульной части был установлен предохранитель от двойного заряжания. В боекомплект миномета входили: осколочно-фугасные, фугасные, зажигательные, дымовые и осветительные мины. За время войны было выпущено 44,3 тысячи минометов. ТТХ миномета: калибр – 120 мм; масса – 280 кг; клиренс – 370 мм; длина ствола – 1,8 м; масса мины – 16 кг; начальная скорость – 272 м/с; дальность стрельбы – 6 км; скорострельность – 15 выстрелов в минуту; время перехода из походного положения в боевое – 2 — 3 минуты; скорость перевозки по шоссе – 35 км/ч.

Миномет образца 1943 г. МТ-13

Миномет «МТ-13» был принят на вооружение в 1944 г. и представлял собой гладкоствольную жесткую систему на жестком (без противооткатных устройств) лафете с колесным, подрессоренным ходом. На лафете монтировались подъемный и уравновешивающий механизмы и прицельные приспособления. По-новому была решена проблема транспортирования миномета: он прицеплялся к тягачу стволом, на котором закреплялась специальная шкворневая лапа. Заряжание производилось с казенной части, для чего был применен качающийся ствол, который в момент заряжания приводился в горизонтальное положение.

Миномет МТ-13

После открывания затвора на полуоси клина ствола навешивался лоток, на который расчет укладывал мину и вручную досылал ее в канал ствола. После того как мина была дослана в ствол, он под действием ее веса возвращался в положение для стрельбы. Это также автоматически устранило двойное заряжание. Основной боеприпас – 12-перная 160-мм фугасная мина Ф-852 весила 40,8 кг и содержала 7,7 кг ВВ. Принципиальным отличием минометного выстрела МТ-13 от всех других отечественных минометов служила короткая гильза, в которую вставлялся стабилизатор мины. Гильза была введена для обтюрации пороховых газов при выстреле. В период войны было выпущено 798 минометов. ТТХ миномета: калибр – 160 мм; длина ствола – 3 м; масса – 1,2 т; начальная скорость – 140-245 м/с; масса мины – 41 кг; скорострельность – 10 выстрелов в минуту; дальность стрельбы: минимальная – 630 м, максимальная — 5 км; скорость транспортировки по шоссе – 50 км/ч.

wwii.space

2Б14-1 "Поднос", 82-мм миномет

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX - 2019
  • Календарь мероприятий
  • Календарь выставок по безопасности
  • Календарь конференций
  • Календарь социально-значимых мероприятий
  • Принять участие в мероприятии
  • Туристические услуги
  • Блоги
  • Политика и общество
  • www.arms-expo.ru

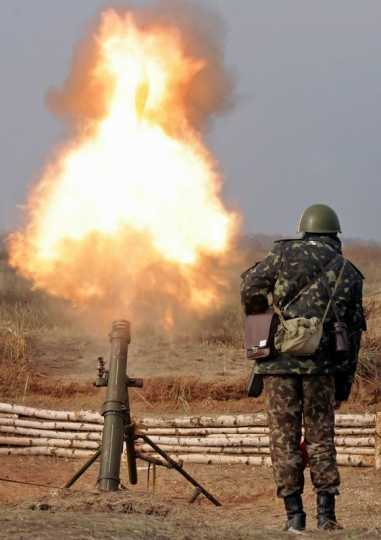

    82-миллиметровый облегченный миномет



    Облегченный 82-миллиметровый миномет разработан специалистами Госпредприятия «Конструкторское бюро «Артиллерийское вооружение» (ГП КБАО, г. Киев). Предназначение: уничтожение живой силы и техники, в первую очередь, находящейся за укрытиями, в ярах, окопах, на обратных склонах высот, уничтожение фортификационных сооружений и так далее. Является обязательным вооружением специальных подразделений быстрого реагирования и мотострелковых подразделений сухопутных войск.

    Главной особенностью миномета является его меньшая в сравнении со штатным 82-мм минометом масса за счет использования в конструкции титановых сплавов. По основным тактико-техническим характеристикам (баллистика, габариты, дальность стрельбы) новый миномет практически аналогичен миномету, который на сегодня стоит на вооружении украинской армии. Облегченность миномета без потери прочностных характеристик конструктивно обеспечивается за счет того, что ствол нового миномета представляет собой трубу из титановых сплавов. Прочность титана – общеизвестна, а его удельный вес в два с лишним раза меньше, чем у стали. Выигрыш от облегченного варианта очевиден и заключается в первую очередь в упрощении транспортировки миномета, в результате чего сокращается время его подготовки к боевому применению, что немаловажно в современном бою. Использование в конструкции титановых стволов можно считать «пионерской» разработкой ГП КБАО.

    В состав миномета входят: ствол, лафет, опорная плита, предохранитель двойного заряжания, прицельное устройство, боеприпасы. Миномет разработки ГП КБАО может стрелять минами западного образца калибра 81 мм. Проект облегченного миномета разработан в инициативном порядке и находится на стадии предварительных испытаний. Отметим, что «стандартно тяжелая» версия 82-мм минометов, партия которых была поставлена в 1998 г. на вооружение ВС Украины, также является разработкой ГП КБАО. Эти минометы были разработаны по инициативе предприятия, за счет внутренних ресурсов были проведены разработка образцов, техдокументации, серия испытаний, после чего к ним был проявлен интерес, и образцы были приняты на вооружение. В целом, как отмечают представители ГП КБАО, в мире минометное вооружение переживает сегодня свой очередной «ренессанс». Разрабатывается огромное количество новых видов минометов, отличающихся длиной ствола, усовершенствуются боеприпасы.

    Особое внимание уделяется развитию мин (боеприпасов), в частности неконтактных взрывателей. Ведь можно значительно повысить радиус поражения в случае подрыва мины на высоте от 2 до 10 метров, а не на земле. При этом минометы будут оставаться незаменимым средством для борьбы с террористами (как и весьма активно использоваться террористами, об этом также не стоит забывать). Миномет, к примеру, эффективен во время ведения уличных, локальных боев.

    ru.uos.ua

    82-мм миномёт БМ-37

    82-мм миномёт БМ-37

    БМ-37

    Проектные работы над минометом были завершены в ноябре 1931 года, а полигонные испытания начались в июне 1933 года.

    Миномет БМ-37 очень хорошо сочетался с эффективностью огня и возможностью переноски расчетом. Переносился миномет в разобранном виде тремя частями: ствол весом во вьюке 19 кг, двунога – 20 кг и опорная плита – 22 кг. Боезапас также переносился вручную вьюками по два лотка весом 12 кг каждый.

    Миномет БМ-37 создан по схеме мнимого треугольника и состоит из ствола, опорной плиты, двуногой опоры, амортизаторов, механизма подъема ствола, механизма горизонтального наведения, механизма горизонтирования и прицела.

    Ствол представляет собой гладкостенную трубу с казенником, имеющим шарнир на конце. Опорная плита представляет собой штампованную круглую деталь с грунтозацепами, имеющую пяту для шарнира ствола.

    Стрельба с миномета БМ-37 велась при углах вертикального наведения +45° и +85°. Угол горизонтального наведения без передвижения двуноги равняется ±3°, с перемещение двуноги - ±30°. Миномет обеспечивал максимальную дальность стрельбы при угле возвышения +45° в 3100 метров, минимальную дальность при угле возвышения +85° - 90 м.

    Миномет БМ-37 снабжался осколочными шестипёрыми или десятипёрыми минами весом от 3,31 до 3,67 кг.

    Миномет снабжался оптическим минометным прицелом МП-1.

    В годы Великой Отечественной войны из миномёта БМ-37 стреляли не только отечественными минами, но и 81-мм трофейными немецкими минами. Надо было только внести поправки в таблицу прицеливания.

    В процессе производства вносились изменения в конструкцию миномета, в основном в целях удешевления его производства и технологичности выпуска.

    Существовали модификации 82-мм миномета БМ-37 образца 1936 года – миномет образца 1937 года, образца 1941 года и образца 1943 года.

    armoredgun.org

    БМ-82 — 82-мм миномет образца 1937 года. Оружие Победы

    БМ-82 — 82-мм миномет образца 1937 года

    Серьезная научно-исследовательская и опытно-конструкторская работа по минометам развернулась лишь после Октябрьской революции в рамках Комиссии особых артиллерийских опытов (Косартоп). И когда Артиллерийский комитет принимал в декабре 1927 года программу работ на ближайшие годы, в ней предусматривалось и создание батальонного миномета.

    Работу поручили группе ученых и конструкторов во главе с Н. Доровлевым. В 1935 году войсковые испытания закончились успешно, и в следующем году миномет приняли на вооружение.

    К этому времени образовался очень сильный коллектив под руководством выдающегося конструктора минометов, впоследствии Героя Социалистического Труда, лауреата Ленинской и Государственных премий Б. Шавырина. В 1937 году они разработали новый образец 82-мм миномета. В основном он отличался от предыдущего более рациональной конструкцией плиты. И хотя в 1941 и 1943 годах этот миномет тоже модернизировался с целью упрощения технологии, он оказался тем добротным оружием сопровождения пехоты, которое, пройдя по дорогам Великой Отечественной войны, с честью выдержало испытания в бою. С ним успешно подавляли огневые точки, поражали живую силу, разрушали проволочные заграждения и уничтожали материальную часть противника, расположенную как на открытой местности, так и за укрытиями.

    ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 82-ММ МИНОМЕТА ОБРАЗЦА 1937 ГОДА

    Вес в боевом положении 56 кг

    Наибольшая дальность стрельбы 3040 м

    Наименьшая дальность стрельбы 100 м

    Угол возвышения от 45 до 85°

    Угол горизонтального обстрела ± 3°

    Вес осколочной мины 3,31 кг

    Максимальная начальная скорость мины 211 м/сек

    Практическая скорострельность (без исправления наводки) 25 выстр/мин
