76 мм снаряд: Боеприпасы калибра 76,2-мм

Противотанковая артиллерия РККА. Часть 2-я

Советские дивизионные 76-мм орудия, предназначавшиеся для решения широкого круга задач, прежде всего огневой поддержки пехотных подразделений, подавления огневых точек, разрушения лёгких полевых укрытий. Однако в ходе войны орудиям дивизионной артиллерии пришлось вести огонь по танкам противника возможно даже чаще чем специализированным противотанковым пушкам. В начальный период войны, при отсутствии бронебойных снарядов огонь по танкам вели шрапнельными, ставя их взрыватели «на удар». Бронепробиваемость при этом составляла 30-35-мм.

В конце 20-х начале 30-х годов наше военное руководство увлеклось идеей создания универсальной артсистемы, совмещающей в себе функции зенитного и дивизионного орудия. Одним из апологетов этого направления в области артиллерийского вооружения был М. Н. Тухачевский, с 1931 года занимавший пост начальника вооружений РККА, а с 1934 года — пост заместителя наркома обороны по вооружению. Энергичный, но не имевший надлежащего образования в области конструирования и технологии артиллерийских систем (а, следовательно, и некомпетентный в данном вопросе), он активно продвигал свои личные идеи в их практическое воплощение. Вся дивизионная артиллерия стала полигоном для испытаний продвигаемой Тухачевским и рядом других высокопоставленных лиц концепции универсализма.

Такое орудие, получившее обозначение Ф-22 было создано, никому неизвестным тогда В. Г. Грабиным. В апреле 1935 собрали первые опытные образцы. Новые орудия имели дульный тормоз и удлинённую камору под новый патрон. Для Ф-22 были специально разработаны новые снаряды весом 7,1 кг, которыми она стреляла с начальной скоростью 710 м/с. 11 мая 1936 года Ф-22 была принята на вооружение под названием «76-мм дивизионная пушка образца 1936 года». У серийных пушек был исключен дульный тормоз (по мнению заказчика, он сильно демаскировал пушку поднимаемыми клубами пыли), а также принята камора под гильзу образца 1900 года. В то время Главное Артиллерийское Управление (ГАУ) не было готово перейти на другую гильзу (или другой калибр) дивизионных пушек, поскольку на складах оставались очень большие запасы 76 мм выстрелов с гильзой обр. 1900 г.

В силу предъявляемых к новому орудию требований универсализма оно получилось малоудачным.
Как зенитное орудие Ф-22 была абсолютно ущербна. Она не имела кругового обстрела, что для зенитки неприемлемо, и низкую начальную скорость порядка 700 м/с . На практике это означало малую досягаемость по высоте и меньшую точность стрельбы. При стрельбе на углах возвышения, больших 60°, отказывалась работать автоматика затвора с соответствующими последствиями для скорострельности.
Как дивизионное Ф-22 не удовлетворяло военных. Орудие имело очень большие габариты (особенно по длине) и вес (на тонну больше, чем ЗИС-3). Это весьма ограничивало её подвижность, в частности, возможность её перемещения силами расчёта. По дальности стрельбы и бронепробиваемости Ф-22 не имела крупных преимуществ перед более старой дивизионной пушкой обр.1902/30 г. Использование Ф-22 как противотанкового орудия было затруднено тем, что прицел и механизм вертикального наведения находились по разные стороны ствола, соответственно, наведение орудия не могло осуществляться только наводчиком. Пушка имела массу недоработок, была сложна в производстве и капризна в эксплуатации.

Освоение пушки в производстве шло тяжело, как по причине её значительно более сложной конструкции по сравнению с предыдущими орудиями аналогичного класса, так и потому, что пушка имела массу дефектов и постоянно совершенствовалась. В 1936 году было сдано 10 пушек, в 1937 — 417, в 1938 — 1002, в 1939 — 1503. Производство орудия было прекращено в 1939 году.

Помимо использования в качестве дивизионной Ф-22 входили в состав артиллерийских бригад противотанковой обороны (24 орудия), с 1942 года — 16 орудий (истребительно-противотанковые бригады). В течение 1941 — 1942 гг. эти пушки понесли большие потери, но в небольших количествах встречались до конца войны. В частности, в Курской битве участвовало 2 артполка, вооруженных этими орудиями (40 шт.). В основном орудие использовалось как дивизионная пушка, реже — как противотанковая (естественно, имея более высокую начальную скорость, Ф-22 имела большую бронепробиваемость, чем ЗИС-3 ) и никогда — как зенитная.

В 1937 с идеями универсализма, как и со многими другими непродуманными экспериментами и кампаниями, было покончено; их апологеты лишились должностей, а в ряде случаев — и жизней. Военное руководство страны осознало, что армия перед надвигающейся мировой войной не имеет удовлетворительного дивизионного орудия, поскольку 76-мм дивизионная пушка образца 1902/30 годов явно устарела, а новая 76-мм дивизионная пушка образца 1936 года (Ф-22) имела ряд крупных недостатков. Самым простым решением в данной ситуации являлось создание нового, современного орудия с баллистикой пушки обр. 1902/30 гг., что позволяло использовать огромные запасы боеприпасов к этому орудию.

В.Г. Грабин срочно приступил к проектированию нового орудия, которому он по каким-то своим соображениям присвоил индекс Ф-22 УСВ, имея в виду, что новое орудие — лишь капитальная модернизация Ф-22. На самом же деле конструктивно это было совершенно новое орудие.

С 5 июня по 3 июля 1939 года прошли войсковые испытания орудия, в том же году оно было запущено в производство. В 1939 году было выпущено 140 орудий, в 1940 — 1010. В начале 1941 года УСВ была снята с производства. Это решение объяснялось двумя причинами: во-первых, был полностью выполнен мобилизационный план по дивизионным пушкам (мобилизационный резерв на 1 июня 1941 года составлял 5730 пушек, в наличии же было 8513 пушек), во-вторых, планировался переход на дивизионные пушки более крупного калибра.

С началом войны, согласно мобилизационному плану, производство УСВ было вновь развернуто на заводах № 92 и «Баррикады». В 1941 было выпущено 2616 пушек, в 1942 — 6046 этих орудий. Производство УСВ было прекращено в конце 1942 по причине принятия на вооружение новой дивизионной пушки ЗИС-3, имеющей ряд преимуществ перед УСВ. Стоит отметить, что вытеснение УСВ из производства происходило постепенно, в частности, завод № 92 продолжал выпуск УСВ и в 1942 году (выпущено 706 орудий), хотя в конце лета 1941 года на этом заводе уже выпускалась ЗИС-3.

На 1 июня 1941 года в РККА имелось 1170 таких пушек. Орудие использовалось как дивизионное и противотанковое. В 1941-1942 гг. эти пушки понесли значительные потери, оставшиеся продолжали использоваться до конца войны.

По сравнению с Ф-22 новое орудие УСВ было безусловно более сбалансированным.
Однако для дивизионного орудия УСВ имела слишком большие габариты, особенно по высоте. Её масса также была достаточно большой, что негативно сказывалось на мобильности орудия. Размещение прицела и механизмов наведения по разные стороны ствола затрудняло использование орудия как противотанкового. Недостатки орудия привели к замене его более удачной и технологичной пушкой ЗИС-3.

Конструктивно ЗИС-3 была наложением качающейся части предыдущей модели дивизионного орудия Ф-22УСВ на лёгкий лафет противотанковой 57-мм пушки ЗИС-2. Значительная сила отдачи была компенсирована дульным тормозом, отсутствовавшим у Ф-22УСВ. Также на ЗИС-3 был устранён важный недостаток Ф-22УСВ — размещение рукояток наводки по разные стороны ствола орудия. Это позволило номерам расчёта из четырёх человек (командир, наводчик, заряжающий, подносчик) выполнять только свои функции.

Проектирование нового орудия шло в тесном сотрудничестве со специалистами-технологами, сама конструкция сразу создавалась для массового производства. Упрощались и сокращались операции (в частности, активно внедрялось качественное литьё крупных деталей), продумывались технологическая оснастка и требования к станочному парку, снижались требования к материалам, вводилась их экономия, предусматривались унификация и поточное производство узлов. Всё это позволило получить орудие, которое было почти втрое дешевле, чем Ф-22УСВ, при этом не менее эффективное.

Разработка пушки была начата В. Г. Грабиным в мае 1941 года, без официального задания ГАУ в мае 1941. Это связано с неприятием дивизионной артиллерии главой этого ведомства маршалом Г. И. Куликом. Он считал, что дивизионная артиллерия неспособна бороться с тяжёлыми немецкими танками (которых в 1941 году у Германии не было).
После нападения Германии на СССР выяснилось, что немецкие танки успешно поражаются пушками калибра 45-76,2 мм, и уже в начале войны в связи с большими потерями, стала ощущаться нехватка орудий данных типов, и производство дивизионных орудий было восстановлено. Задания на выпуск пушек калибра 76,2-мм получили Приволжский завод, где располагалось КБ Грабина, и сталинградский завод «Баррикады».

Некоторое количество ЗИС-3 было изготовлено ещё в 1941 году — это были опытные орудия и материальная часть для двух артиллерийских дивизионов, направленных на войсковые испытания. В боях 1941 г. ЗИС-3 показала своё преимущество над тяжёлой и неудобной для наводчика Ф-22УСВ.

Массовое производство ЗИС-3 было начато в 1941году, на тот момент орудие не было официально принято на вооружение и выпускалось «нелегально». Грабин по согласованию с директором Приволжского завода Еляном принял смелое решение запустить ЗиС-3 в производство под свою ответственность. Работы были организованы таким образом, что детали Ф-22-УСВ и ЗиС-3 изготавливались параллельно. Единственная явно «не та» деталь — дульный тормоз ЗиС-3 — изготавливалась в опытном цехе. Но представители военной приемки отказались прнимать «нелегальные» пушки без разрешения ГАУ, начальником которого тогда был уже Н.Д. Яковлев. В ГАУ был послан запрос, который долго оставался без ответа, в цехах накапливались новые пушки ЗиС-3, и в конце концов начальник военной приемки на заводе И.Ф. Телешов отдал приказ принимать их.

В результате это позволило В. Г. Грабину представить ЗИС-3 лично И. В. Сталину и получить официальное разрешение на производство орудия, которое к тому времени уже выпускалось заводом и активно использовалось в армии. В начале февраля 1942 г. были проведены официальные испытания, которые были скорее формальностью и продолжались всего пять дней. По их итогам ЗИС-3 была принята на вооружение 12 февраля 1942 года с официальным названием «76-мм дивизионная пушка обр. 1942 г.»

В войска поступали три разновидности 76-мм пушек обр. 1942 г. Которые отличались углами возвышения, клёпаными или сварными станинами и затвором.
Благодаря высокой технологичности ЗиС-3 стала первым в мире артиллерийским орудием, поставленным на поточное производство и конвейерную сборку.
Она же и самая массовая пушка Великой Отечественной войны — всего в период с 1941 по 1945 выпущено 103 тысячи штук (ещё около 13 300 стволов было смонтировано на САУ СУ-76).

С 1944 года, по причине снижения темпов выпуска 45-мм пушек и нехватки 57-мм пушек ЗИС-2, это орудие, несмотря на недостаточную для того времени бронепробиваемость стало основной противотанковой пушкой РККА. Орудия, направляемые в противотанковую артиллерию, комплектовались прицелами прямой наводки ПП1-2 или ОП2-1.

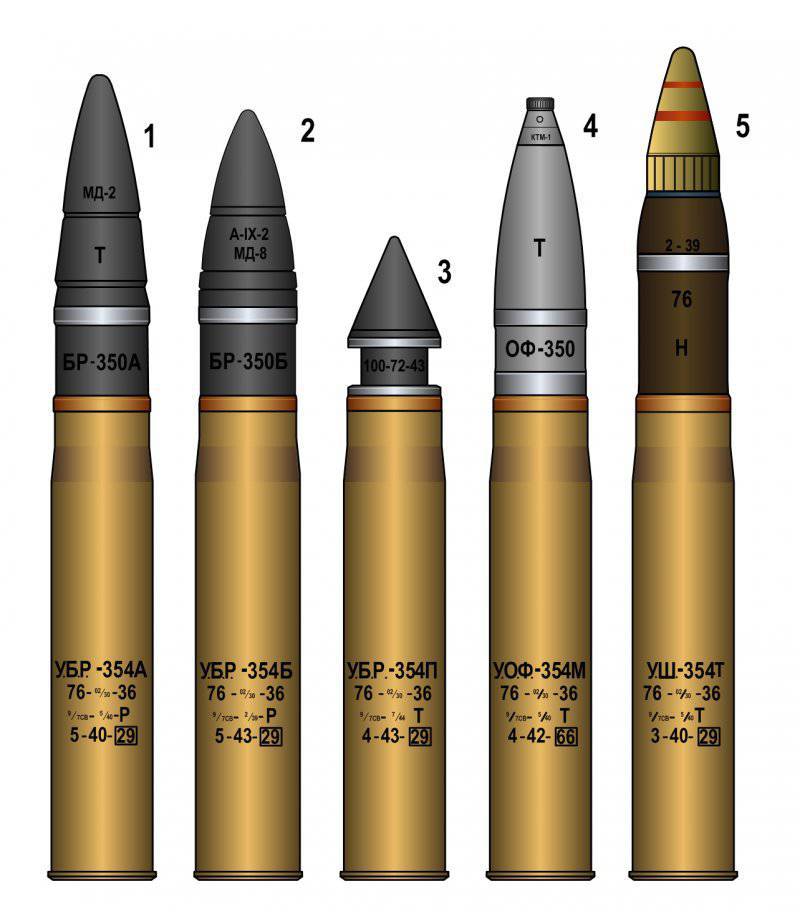

Снаряды к 76-мм дивизионным орудиям:
1. Выстрел УБР-354А со снарядом БР-350А (Тупоголовый с баллистическим наконечником, трассирующий).
2. Выстрел УБР-354Б со снарядом БР-350Б (Тупоголовый с баллистическим наконечником, с локализаторами, трассирующий).
3. Выстрел УБР-354П со снарядом БР-350П (Подкалиберный бронебойный снаряд, трассирующий, «катушечного» типа).
4. Выстрел УОФ-354М со снарядом ОФ-350 (Стальной осколочно-фугасный снаряд).
5. Выстрел УШ-354Т со снарядом Ш-354Т (Шрапнель с трубкой Т-6).

При хорошей эффективности действия осколочно-фугасного снаряда по живой силе, дававшего при разрыве с установкой взрывателя на осколочное действие около 870 убойных осколков, с эффективным радиусом поражения живой силы около 15 метров.
Бронепробиваемости бронебойного снаряда, пробивавшего на дистанции 300 метров по нормали 75-мм броню, было недостаточно для борьбы со средними немецкими танками Pz.IV.
По состоянию на 1943 год бронирование тяжёлого танка PzKpfW VI «Тигр» было неуязвимым для ЗИС-3 в лобовой проекции и слабо уязвимым на дистанциях ближе 300 м в бортовой проекции. Слабо уязвимыми в лобовой проекции для ЗИС-3 были также новый немецкий танк PzKpfW V «Пантера», а также модернизированные PzKpfW IV Ausf H и PzKpfW III Ausf M или N; однако все эти машины уверенно поражались из ЗИС-3 в борт.
Введение с 1943 года подкалиберного снаряда улучшило противотанковые возможности ЗИС-3, позволив ей на дистанциях ближе 500 м уверенно поражать вертикальную 80-мм броню, но 100-мм вертикальная броня так и осталась для неё непосильной.
Относительная слабость противотанковых возможностей ЗИС-3 осознавалась советским военным руководством, однако до конца войны заменить ЗИС-3 в истребительно-противотанковых подразделениях так и не удалось — так, 57-мм противотанковые пушки ЗИС-2 в 1943—1944 годах были произведены в количестве 4375 шт., а ЗИС-3 за тот же период — в количестве 30052 шт., из которых около половины было направлено в истребительно-противотанковые части. Мощные же 100-мм полевые пушки БС-3 попали в войска только в конце 1944 года и в небольшом количестве.
Недостаточная бронепробиваемость орудий частично компенсировалась тактикой применения, ориентированной на поражение уязвимых мест бронетехники. Кроме того, против большинства образцов немецкой бронетехники бронепробиваемость ЗИС-3 оставалась адекватной до конца войны. Это частично облегчалось, снижением качества броневой стали германских танков во второй половине войны. Из-за недостатка легирующих добавок броня получалась хрупкой и при попадании снаряда, даже будучи не пробитой давала опасные сколы с внутренней стороны.

Весной 1943 года В.Г. Грабин в своей докладной записке на имя Сталина, предложил наряду с возобновлением производства 57-мм ЗИС-2, начать проектирование 100-мм пушки с унитарным выстрелом, который применялся в морских орудиях.

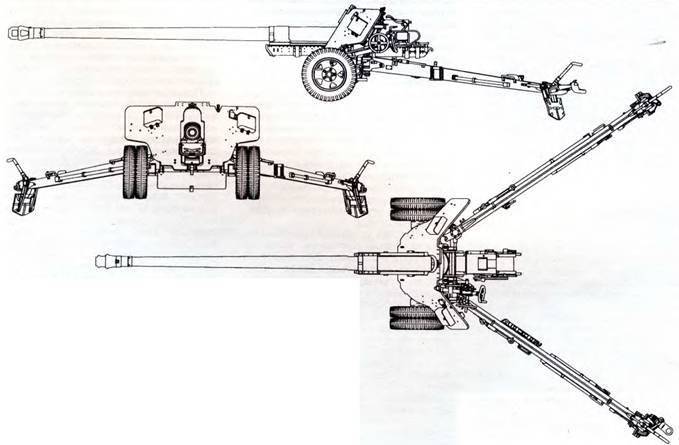

При создании этой пушки конструкторы КБ под руководством В.Г. Грабина широко использовали накопленный ими опыт создания полевых и противотанковых пушек, а также внедрили ряд новых технических решений.
Для обеспечения большой мощности, снижения веса, компактности и высокой скорострельности на орудии такого калибра были впервые применены клиновой полуавтоматический затвор и двухкамерный дульный тормоз с эффективностью 60%.
Оригинально была решена проблема колеса, для более легких орудий обычно применялись колёса от ГАЗ-АА или ЗИС-5. Но для нового орудия они не подходили. Колёса от пятитонки ЯАЗ оказались слишком тяжелыми и большими. Тогда была взята спарка колёс от ГАЗ-АА, что позволило вписаться в заданные массу и габариты. Снабженные этими колесами пушки могли транспортироваться механической тягой с достаточно большими скоростями.

Через год, весной 1944 года БС-3 было запущено в серийное производство. До конца Великой Отечественной войны промышленностью было поставлено Красной Армии около 400 пушек. 100-мм БС-3 оказалось весьма эффективным противотанковым средством.

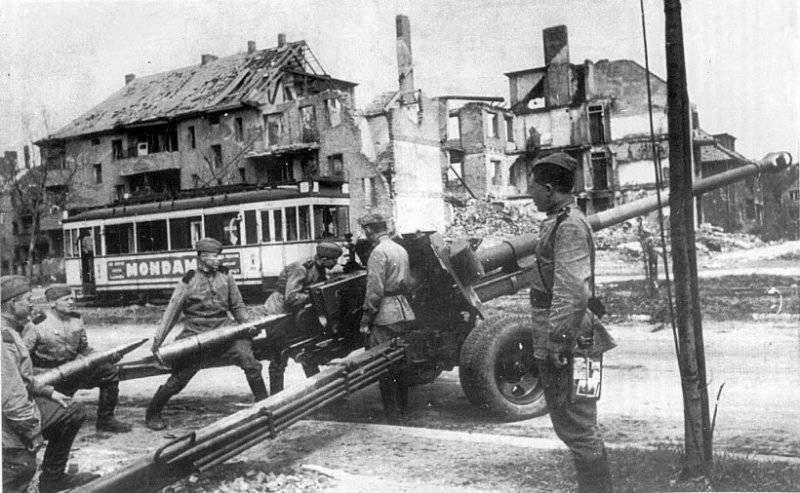

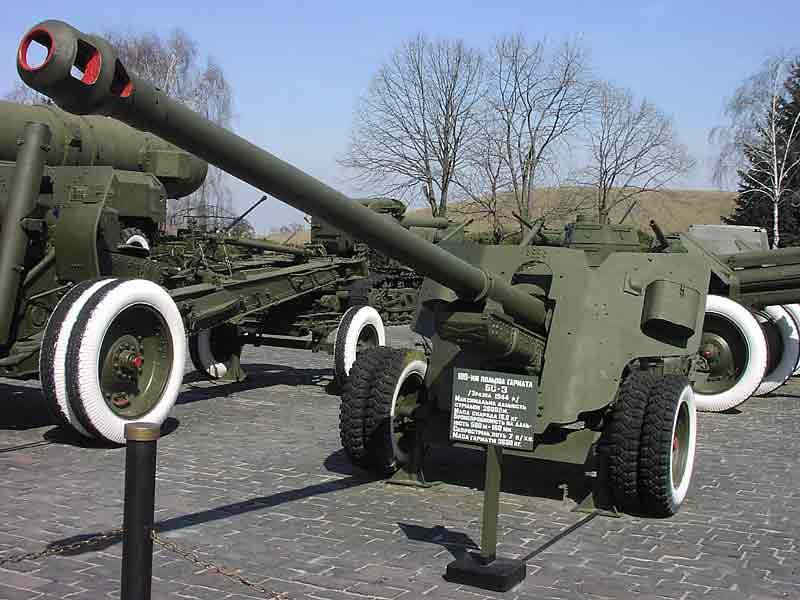

Тяжёлая 100-мм полевая пушка БС-3 появилась на вооружении в мае 1944 года. За отличную бронепробиваемость, обеспечивающую поражение любого танка противника, солдаты-фронтовики присвоили ей имя «Зверобой».

Благодаря наличию клинового затвора с вертикально перемещающимся клином с полуавтоматикой, расположению механизмов вертикальной и горизонтальной наводки с одной стороны орудия, а также применению унитарных выстрелов скорострельность пушки составляет 8-10 выстрелов в минуту. Стрельба из пушки велась унитарными патронами с бронебойно-трассирующими снарядами и осколочно-фугасными гранатами. Бронебойно-трассирующий снаряд с начальной скоростью 895 м/с на дальности 500 м при угле встречи 90° пробивал броню толщиной 160 мм. Дальность прямого выстрела составляла 1080 м.
Однако роль этого орудия в борьбе с танками противника сильно преувеличена. К моменту её появления немцы практически не применяли танки массировано.
Выпущена БС-3 во время войны была в небольших количествах и большой роли сыграть не могла. Для сравнения ПТ САУ СУ-100 с орудием аналогичного калибра Д-10 было выпущено в военное время в количестве около 2000.
Сам создатель этого орудия В.Г. Грабин никогда не считал БС-3 противотанковой системой, что нашло отражение в названии.

БС-3 имело ряд недостатков, которые затрудняли её использование в качестве противотанковой. При стрельбе орудие сильно прыгало, что делало небезопасной работу наводчика и сбивало прицельные установки, что, в свою очередь, приводило к уменьшению практического темпа прицельной стрельбы – качества для полевого противотанкового орудия очень важного.
Наличие мощного дульного тормоза при небольшой высоте линии огня и настильных траекториях, характерных для стрельбы по бронецелям, приводило к образованию значительного дымопылевого облака, демаскировавшего позицию и ослеплявшего расчет.
Подвижность орудия с массой более 3500 кг оставляла желать много лучшего, транспортировка силами расчёта на поле боя была практически невозможна.

Если буксировка 45-мм, 57-мм и 76-мм орудий осуществлялась конными упряжками, автомобилями ГАЗ-64, ГАЗ-67, ГАЗ-АА, ГАЗ-ААА, ЗИС-5 или поставляемыми с середины войны по ленд-лизу полугрузовые автомобили Dodge WC-51 («Додж 3/4»).
То для буксировки БС-3 требовались гусеничные тягачи, в крайнем случае полноприводные грузовые автомобили Studebaker US6.

На завершающем этапе войны 98 БС-3 были приданы как средство усиления пяти танковым армиям. Пушка состояла на вооружении легких артиллерийских бригад 3-полкового состава (сорок восемь 76-мм и двадцать 100-мм пушек).
В артиллерии РГК по состоянию на 1 января 1945 года находилось 87 пушек БС-3. В начале 1945 года в 9-й Гвардейской армии в составе трёх стрелковых корпусов было сформировано по одному пушечному артиллерийскому полку по 20 БС-3.

В основном, благодаря большой дальности стрельбы — 20650 м и достаточно эффективной осколочно-фугасной гранате весом 15,6 кг пушка использовалась в качестве корпусного орудия для борьбы с артиллерией противника и подавления дальних целей.

Значительную роль в деле борьбы с танками, особенно в начальный период войны сыграла зенитная артиллерия.
Уже в конце июня 1941 года было принято решение о формировании отдельных противотанковых артиллерийских полков РГК. Вооружались эти полки двадцатью 85-мм зенитными пушками. В июле — августе 1941 года сформировали 35 таких полков. В августе — октябре последовала вторая волна формирования противотанковых полков РГК. Эти полки вооружались восемью 37-мм и восемью 85-мм зенитными пушками. 37-мм зенитный автомат обр. 1939 года еще до войны создавался как противотанково -зенитный и имел отработанный бронебойный снаряд. Важным преимуществом зенитных орудий также был лафет, обеспечивающий круговое вращение орудия. Для защиты расчета переквалифицированные в противотанковые пушки зенитки оснащались противоосколочным щитом.

В конце 1941 года 37-мм автоматы из противотанковой артиллерии были изъяты. 85-мм зенитные орудия использовались для этой цели, по меньшей мере, ещё два года. В Курской битве принимали участие 15 истребительно-противотанковых артдивизионов по двенадцать 85-мм пушек. Мера эта конечно была вынужденной, так как зенитные орудия были намного дороже, подвижность меньше, а маскировались они тяжелее.

В истребительно-противотанковой артиллерии активно использовались трофейные немецкие орудия. Особенно ценились 75-мм Рак-40, обладавшие высокими показателями бронепробиваемости и низким силуэтом. В ходе наступательных операций 1943-1944 г наши войска захватили большое количество этих орудий и боеприпасов к ним.

Было сформировано несколько противотанковых дивизионов оснащённых трофейными орудиями. Дивизионы были, как только с трофейными орудиями, так и смешанного состава. Часть трофейных противотанковых пушек использовалась войсками сверхштатно, что не находило отражения в отчётных документах.

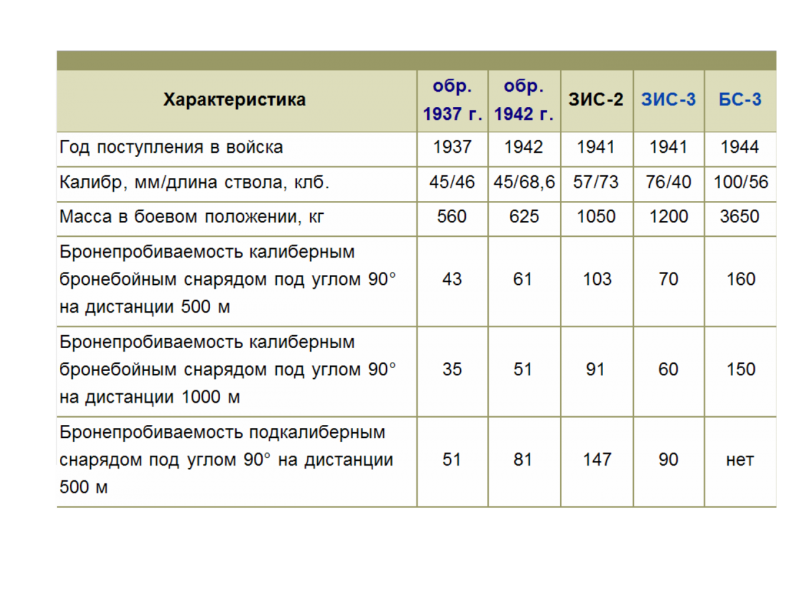

Характеристики противотанковых пушек

Насыщение войск противотанковой артиллерией произошло к середине 1943 года. До этого недостаток противотанковых орудий частично компенсировался массовым выпуском противотанковых ружей (ПТР).
Количественного насыщения войск орудиями было не всегда достаточно для обеспечения
противотанковой обороны.
Так использование дивизионной ЗИС-3 было мерой во многом вынужденной. Даже подкалиберный 76-мм снаряд не обеспечивал уверенного пробития брони тяжелых танков. Кумулятивный 76-мм снаряд использовался только в короткоствольных полковых
пушках, по причине несовершенства взрывателя и возможности разрыва в стволе дивизионного орудия.
Из-за позиции ГАУ, перед войной была утеряна возможность создания эффективного 76-мм орудия. Что позже сделали немцы, захватив и модернизировав сотни трофейных советских Ф-22 и УСВ.
По непонятной причине не было создано 85-мм противотанковое орудие. Такое орудие было спроектировано Ф.Ф. Петровым и принято под обозначением Д-44 уже после войны.

Именно противотанковая артиллерия уничтожила 2/3 немецких танков, несмотря на недостатки и упущения, советские воины истребительно-противотанковой артиллерии, проявляя стойкость и массовый героизм, зачастую жертвуя собой, сумели разбить стальной кулак «Панцерваффе».

По материалам:
http://www.tvoyrebenok.ru/zis3.shtml
Широкорад А. Б. Гений советской артиллерии: Триумф и трагедия В. Грабина.
Шунков В. Н. Оружие Красной Армии.

ЗиС-3 (76-мм) — War Thunder Wiki

Описание

76-мм дивизионная пушка образца 1942 года (ЗИС-3, Индекс ГАУ — 52-П-354У) — 76,2-мм советская дивизионная и противотанковая пушка. Главный конструктор — В. Г. Грабин, головное предприятие по производству — артиллерийский завод № 92 в городе Горьком. ЗИС-3 стала самым массовым советским артиллерийским орудием, выпускавшимся в годы Великой Отечественной войны — всего произведено 103000 штук. Благодаря своим выдающимся боевым, эксплуатационным и технологическим качествам это орудие признается специалистами как одно из лучших орудий Второй мировой войны. В послевоенное время ЗИС-3 долго состояла на вооружении Советской Армии, а также активно экспортировалась в ряд стран, в некоторых из которых она находится на вооружении и в настоящее время.

Машины оснащающиеся этим вооружением

В игре эта пушка установлена на следующей технике:

Основные характеристики

Расскажите о тактико-технических характеристиках пушки или пулемета.

Доступные снаряды

Для данной пушки доступны следующие снаряды:

• БР-350А — Бронебойный тупоголовый каморный снаряд (взрыватель — МД5, рекомендуется основным снарядом)
• БР-350СП — Бронебойный тупоголовый снаряд (рекомендуется как дополнительный к основному снаряду)
• БР-350П — Бронебойный подкалиберный снаряд (рекомендуется для борьбы с тяжелой техникой противника)
• БП-350А — Кумулятивный снаряд (не рекомендуется из-за низкой скорости полёта снаряда)
• ОФ-350М — Осколочно- фугасный снаряд (не рекомендуется из-за слабого фугасного воздействия)
• Ш-354Т — Шрапнель (не рекомендуется из-за низкой бронепробиваемости)

Технические характеристики снарядов приведены в таблицах ниже:

Снаряд	Тип	Масса, кг	Начальная скорость, м/с	Задержка взрывателя, м	Чувствительность взрывателя, мм	Масса взрывчатого вещества, г	Угол встречи, при котором вероятность рикошета 100%	Угол встречи, при котором вероятность рикошета 50%	Угол встречи, при котором вероятность рикошета 0%
БР-350А	БС	6,3	665	0,15	10	150	19	27	42
БР-350СП	БС	6,8	680	—	—	—	19	27	42
БР-350П	БПС	3	950	—	—	—	18	22	24
БП-350А	КС	5,3	355	0,1	0,1	623	17	21	28
ОФ-350М	ОФС	6,2	680	0,2	0,05	621	9	10	11
Ш-354Т	ШС	6,2	680	0,5	8	85	17	21	28

Применение в бою

Данное орудие хоть и обладает неплохими характеристиками ставилось на легкие самоходные установки, почти не имеющие бронирования. Да это орудие подходит для уничтожения противников своего же ранга и некоторых машин с боевым рейтингом не выше (5.0 — 5.3), но стрелять в лоб противнику не рекомендуется, с этим орудием куда эффективней поражать противника с фланга (с дистанции 300 — 800м). При умелом использовании и активном маневрировании (частых сменах позиции, незаметных заходах во фланг) это скорострельное орудие может стать кошмаром для танков врага (даже тяжелых танков 4 ранга).

Достоинства и недостатки

Достоинства:

• Хорошее бронепробитие снарядов (до 1000 м)
• Отличное поражающее действие на малых и средних дистанции
• Быстрая перезарядка
• Позволяет уничтожать почти все танки 2 ранга и бороться с легкими и средними танками 3 ранга

Недостатки:

• Малоэффективна против тяжелых и некоторых средних танков 3 ранга
• Малая начальная скорость снарядов
• Сильное падение бронепробиваемости подкалиберного снаряда с расстоянием

Историческая справка

Осенью 1939 г. на воооружение РККА была принята пушка УСВ (Ф-22УСВ). Но, несмотря на ее положительные боевые и производственные качества, в КБ (конструкторском бюро) В.Г. Грабина ее считали переходной моделью к более легкой и технологичной дивизионной пушке с использованием унитарного снаряда обр. 1902/1930 г. В связи с тем, что ГАУ (Главное Артиллерийское Управление) отрицательно относилось к дальнейшей разработке пушек калибра 76,2 мм, Грабин принял решение проектировать пушку в инициативном порядке, не информируя ни ГАУ, ни Наркомат вооружение. Необходимо отметить, что предложение начальника ГАУ маршала Г.И. Кулика о прекращении новых разработок пушек калибра 45, 57, 76,2-мм было связано с уверенностью, что кроме танка Pz-IV, на вооружение Вермахта (как основного противника) будут в течении 1940-1941 гг. приняты танки с мощной противоснарядной броней. Ошибка выяснилась в первые же дни войны, и производство 45, 57 и 76,2-мм пушек было немедленно возобновлено.

Проектирование новой пушки было начато в конце 1940 г. после успешных испытания противотанковой пушки ЗиС-2. ЗиС-2 имела прочный и легкий лафет, который мог использоваться при создании дивизионной пушки. В тоже время ЗиС-3. Внешний вид ствол пушки Ф-22УСВ обладал отличными баллистическими характеристиками и технологичностью. Т.о. конструкторам требовалось наложить на лафет ЗиС-2 ствол Ф-22УСВ. Для поглощения примерно 30-35% энергии отката ствол было решено снабдить дульным тормозом. Параллельно с проектированием ЗиС-3 решались вопросы технологии ее производства, велась отработка изготовления ее деталей литьем, штамповкой, сваркой. По сравнению с Ф-22УСВ трудозатраты уменьшились в 3 раза, а стоимость одного орудия на треть.

В за­мет­ных ко­ли­че­ст­вах эти ору­дия поя­ви­лись в вой­сках в 1942 го­ду, по­сте­пен­но вы­тес­няя сво­их пред­ше­ст­вен­ни­ков — ди­ви­зи­он­ные ору­дия обр.1902/30 гг., обр.1936 г. (Ф-22) и обр.1939 г. (Ф-22УСВ). В 1943 го­ду дан­ное ору­дие ста­ло ос­нов­ным в ди­ви­зи­он­ной пу­шеч­ной ар­тил­ле­рии, а так­же в ис­тре­би­тель­но-про­ти­во­тан­ко­вых пол­ках, имев­ших по шта­ту 76-мм пуш­ки. В Кур­ской бит­ве ЗиС-3, на­ря­ду с 45-мм про­ти­во­тан­ко­вы­ми пуш­ка­ми и 122-мм гау­би­ца­ми М-30 со­став­ля­ла ос­но­ву со­вет­ской ар­тил­ле­рии. То­гда же про­яви­лась не­дос­та­точ­ность бро­не­бой­но­го дей­ст­вия ору­дий про­тив но­вых не­мец­ких тан­ков и САУ, в не­ко­то­рой сте­пе­ни смяг­чен­ная вве­де­ни­ем в бое­ком­плект под­ка­ли­бер­ных, а с кон­ца 1944 го­да — и ку­му­ля­тив­ных сна­ря­дов. В даль­ней­шем, до кон­ца вой­ны ЗиС-3 проч­но удер­жи­ва­ла ста­тус ос­нов­ной ди­ви­зи­он­ной пуш­ки, а с 1944 го­да, по при­чи­не сни­же­ния тем­пов вы­пус­ка 45-мм пу­шек и не­хват­ки 57-мм пу­шек ЗиС-2, это ору­дие де-фак­то ста­ло и ос­нов­ной про­ти­во­тан­ко­вой пуш­кой РККА. Так­же, ЗиС-3 ак­тив­но при­ме­ня­лись со­вет­ски­ми вой­ска­ми в хо­де вой­ны с Япо­ни­ей.

По­сле окон­ча­ния Вто­рой ми­ро­вой вой­ны часть пу­шек бы­ла пе­ре­да­на со­юз­ни­кам СССР, ко­то­рые час­то пе­ре­про­да­ва­ли их в стра­ны третье­го ми­ра. Со­глас­но ря­ду ис­точ­ни­ков, не­ко­то­рые аф­ри­кан­ские и ази­ат­ские стра­ны до сих пор име­ют это ору­дие на воо­ру­же­нии сво­их ар­мий. Ос­тав­шая­ся в СССР часть ору­дий бы­ла час­тич­но скла­ди­ро­ва­на, а час­тич­но ути­ли­зи­ро­ва­на на ме­талл.

Медиа

• ЗИС-3 установленная в СУ-76М

• ЗИС-3 на заводе

• Предшественница ЗИС-3 — Ф-22УСВ

См. также

Ссылки на статьи War Thunder Wiki, которые по вашему мнению, будут полезны читателю. Например,

• ссылка на статью о варианте пушки/пулемёта;
• ссылки на приблизительные аналоги в других нациях и ветках.

И подобные.

Ссылки

Глазами фронтовиков: 76-мм полковая пушка образца 1943 года

К началу Великой Отечественной войны на вооружении Красной армии состояла 76-мм полковая пушка образца 1927 года. Будучи разработанной на основе старой 3-дюймовой пушки образца 1913 года, на момент создания советская «полковушка» вполне отвечала задачам, стоящим перед полковой артиллерией. Попытки улучшить её или создать замену осложнялись тем, что для пушки, сопровождавшей боевые порядки пехоты, едва ли не самым критичным фактором был вес. По имеющимся данным, именно большая масса в боевом положении стала причиной отказа от новых опытных полковых пушек, разработанных в конце 30-х. Тем не менее, с началом войны стало ясно, что пушка образца 1927 года «не отвечает современным требованиям». В чём это заключалось, и удалось ли решить эти проблемы? Слово тем, кто воевал в расчётах «полковушек».

«Бобик» меняет лафет

Изначально 76-мм полковая пушка образца 1927 года вызывала нарекания:

«Как показал опыт Отечественной войны, с задачами сопровождения пехоты огнём и колёсами полковая пушка образца 1927 года не справилась вследствие целого ряда конструктивных и тактических недостатков, как-то: большой вес, большой габарит, малый сектор горизонтального обстрела, сложность устройства накатников, ограниченная мощность бронебойного выстрела, ограниченная скорость передвижения механической тягой (15-25 км/час)».

Многие старые полковушки образца 1927 года воевали до конца войны — как эта, расчёт которой выезжает на площадь отбитого у немцев городка Нейссе в Силезии (ныне польская Ныса)

«Устройство лафета не представляет удобства ведения огня по танкам, делает пушку неповоротливой».

В рамках конкурса 1942 года на новую полковую артсистему было рассмотрено несколько вариантов, в том числе с более длинным стволом и повышенной начальной скоростью. Однако с появлением кумулятивных снарядов острая необходимость в увеличении пробиваемости обычными бронебойными снарядами отпала. В этих новых условиях наиболее перспективным оказался проект ОКБ-172, уже упоминавшегося в истории создания 45-мм противотанковой пушки образца 1942 года М-42. В случае с «полковушкой» конструкторы тоже не стали изобретать велосипед и предложили установить 76-мм орудие на лафет уже спроектированной «сорокапятки». После испытаний и устранения выявленных недостатков именно вариант ОКБ-172 пошёл в серию как 76-мм полковая пушка образца 1943 года.

Учитывая, что в этот период и до конца войны Красная армия проводила масштабные наступательные операции, в ходе которых более тяжёлая артиллерия регулярно не успевала за ушедшей вперёд пехотой, лёгкая и манёвренная новая «полковушка» пришлась очень кстати:

«Как правило, орудия двигались непосредственно в боевых порядках пехоты и вели огонь только прямой наводкой, где необходимо отметить то, что весовые данные этих орудий позволяют перекатывать их двум-трём человекам независимо от рельефа местности, но в то же время, малый клиренс системы во многом тормозит её быстрое передвижение, особенно в лесу и на мягкой почве. Малый вес орудий и хорошо устроенный подъёмный и поворотный механизмы создают надлежащую манёвренность».

Проблемой, как выяснилось, стало быстрое открытие огня с марша: «При передвижении орудия установки его сбиваются, лотки со снарядами вынимаются с большим трудом». Имелись нарекания и к составу боекомплекта:

«По пехоте и огневым целям противника стрельба осколочно-фугасными снарядами с дистанции, превышающей дистанцию прямого выстрела, малоэффективна, отсутствие шрапнельных снарядов особенно осложняет действия при отражении контратак противника».

«Для 76-мм полковых пушек следует добавить дымовые снаряды и дистанционные бризантного действия».

Интересно, что в рапортах о «полковушке» нет жалоб на отсутствие возможности «мортирной» навесной стрельбы, по аналогии с немецким пехотным орудием le.IG.18 или японским Тип 92. Скорее всего, это объясняется тем, что в распоряжении советских командиров обычно имелись 82-мм батальонные миномёты, способные решать эти задачи, а для «полковушек» хватало работы по уничтожению целей прямой наводкой.

Расчёт 76-мм полковой пушки образца 1927 года на конной тяге меняет позицию

В целом работой «полковухи» или «бобика», как ещё иногда называли эту небольшую пушку в Красной армии, бойцы и командиры оставались довольны. В наступательных операциях второй половины войны именно полковая артиллерия часто была единственным средством «здесь и сейчас» заставить умолкнуть немецкий ДЗОТ. Манёвренные свойства «полковушек» позволяли придавать их передовым отрядам, преследующим отступающего противника. При этом, как отмечалось в донесениях, «наличие артиллерии в боевых порядках пехоты поднимало моральный дух бойцов, а главное — позволяло вести стрельбу прямой наводкой на расстояние 200–300 метров».

«Вести борьбу с танками и самоходными орудиями неспособны»

Отдельной страницей в истории 76-мм полковых орудий является их использование против танков. Уже с первых дней войны бойцы и командиры Красной армии знали, что когда речь идёт о немецких танках, противотанковых средств много не бывает. Для стрельбы по бронетехнике регулярно привлекалось всё, что могло стрелять, в том числе и 76-мм полковые пушки. Разумеется, о серьёзных результатах речь не шла — учитывая низкую начальную скорость снаряда, для «полковушек» даже сам факт попадания по подвижной мишени был достижением. Удачно выпущенный 76-мм осколочно-фугасный снаряд мог доставить проблемы немецким лёгким и даже средним танкам, но для успешной борьбы с вражеской бронетехникой этого было явно мало.

Подростки собирают 76-мм «полковушку» образца 1943 года на заводе в Молотове (ныне Пермь)

Работы по изучению кумулятивного эффекта начались в СССР ещё до войны. Собственно, ничего принципиально нового в этом не было — сам принцип «концентрации» энергии взрыва, или эффект Манро, был известен ещё с XIX века. Так же довольно быстро стал известен в СССР и открытый в Германии в конце 30-х метод усиления действия заряда благодаря металлической облицовке конуса. Тем не менее, несмотря на усиленную работу сразу нескольких профильных научных учреждений, перейти от идеи к практической реализации советским учёным довольно долго не удавалось. Возможно, дело было в нехватке нужной аппаратуры — в Германии и США разобраться в деталях процесса помогла рентгено-импульсная съёмка.

Даже после 22 июня 1941 года пробоины в броне советских танков с оплавленными краями некоторое время принимались за действие неких зажигательных снарядов, начинённых веществом с высокой температурой горения типа термита. Были предприняты меры по поиску и захвату этих бронебойно-прожигающих снарядов — к слову, некоторое время так именовали в документах и первые советские кумулятивные снаряды. Результатом стала находка в подбитых танках 75-мм кумулятивных снарядов — немецким Pz.Kpfw.IV с их короткой пушкой они существенно облегчали борьбу с Т-34 и КВ.

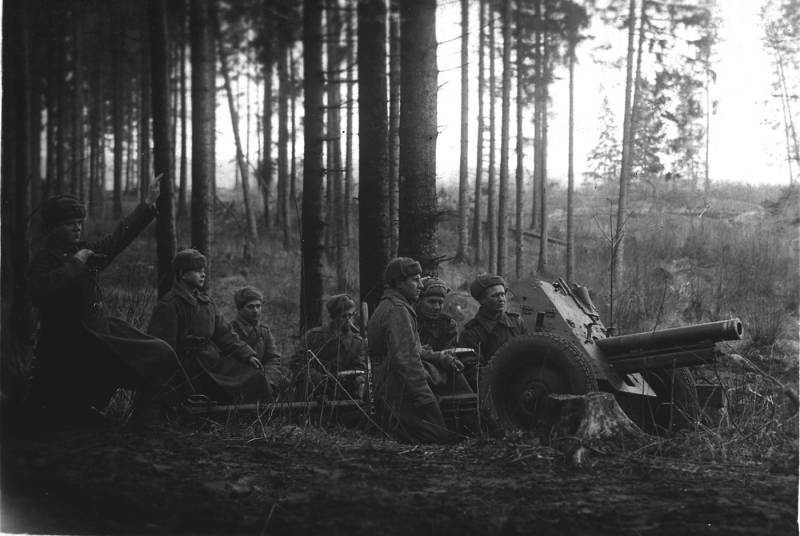

Расчёт 76-мм «полковушки» образца 1943 года готовится открыть огонь. Восточная Пруссия, район городка Рагнит (ныне Неман Калининградской области), зима 1945 года

Впрочем, даже имея перед глазами немецкий образец, мгновенно решить все проблемы не удалось. Первые советские 76-мм кумулятивные снаряды не могли пробить даже бронелист, равный по толщине калибру снаряда, оставляя лишь неглубокие оплавленные воронки. На фронт кумулятивные снаряды пошли с октября 1942 года, и первыми их получателями стали как раз расчёты «полковушек». Для правильного боевого использования в каждый ящик со снарядами вкладывалась памятка о стрельбе бронепрожигающими снарядами, инструкция к ним же и таблицы стрельбы. Тем не менее, в мае 1944 года выездом представителей Главного артиллерийского управления Красной армии (ГАУ КА) на один из фронтов было установлено:

«В войсках бронепрожигающие снаряды плохо и недостаточно используют, в некоторых же артиллерийских частях не имеют об этом снаряде никакого представления».

В другом документе напоминалось, что 76-мм бронепрожигающие (кумулятивные) снаряды могут поражать лобовую и бортовую броню танков Pz.Kpfw.III и Pz.Kpfw.IV, гусеницы танков всех типов на дистанции до 500 метров. При этом указывалось, что вследствие дефицита гексогена снаряды подаются в армию в ограниченных количествах и должны расходоваться только по бронированным целям. Также отмечалось, что «несмотря на почти годичный срок боевого использования», ГАУ КА имеет недостаточные сведения о результатах их применения в бою. Для устранения этого недостатка войскам было предписано собрать и сообщить в ГАУ КА сведения о типичных случаях применения этих снарядов.

Расчёт 76-мм «полковушки» образца 1943 года из состава 234-й стрелковой дивизии ведёт бой в городских развалинах

Судя по всему, большого количества отзывов в ГАУ КА так и не дождались — к этому времени на вооружении находилось большое количество куда более подходящих для борьбы с танками артиллерийских систем. В тех же случаях, когда расчёты «полковушек» пытались бороться с бронированными целями, это получалось не лучшим образом:

«Огонь орудий данной системы по бронецелям, особенно по движущимся, малоэффективен ввиду того, что начальная скорость полёта снаряда мала, горизонтальная качка ствола достигает 10 малых делений артиллерийского угломера, при выстреле орудие неустойчиво, скорострельность малая, пробивная способность низкая — ввиду наличия этих недостатков создаётся большое рассеивание, что особенно влияет на ход пристрелки».

«С дистанции 800 метров из 12 выпущенных снарядов отмечено одно попадание, причём броню снаряд не пробил».

«На дистанции 600 метров было замечено самоходное орудие противника; орудийный расчёт батареи 132-го стрелкового полка открыл огонь, причём успел выпустить по нему два снаряда, тогда как самоходное орудие выпустило по нему восемь снарядов, и расчёт орудия был выведен целиком из строя».

Бойцы и командиры 80-й гвардейской стрелковой дивизии у 76-мм «полковушки» образца 1943 года. Австрия, весна-лето 1945 года

«Опыт войны показал, что 76-мм полковые пушки 1943 года, состоящие на вооружении стрелковых полков, эффективны только по стрельбе по живой силе и блиндажам с лёгкими перекрытиями, а вести борьбу с танками и самоходными орудиями неспособны».

«76-мм пушка образца 1943 года является хорошим орудием только для сопровождения пехоты: лёгкая, подвижная, работа механизмов безотказная. С другой стороны, абсолютно непригодна для борьбы с танками».

Характерно, что слабость 76-мм кумулятивного снаряда вполне осознавалась и руководством ГАУ КА. В частности, в сборнике тематических заданий изобретателям на 1945 год имелся следующий пункт:

«Разработать 76-мм бронепрожигающий (кумулятивный) снаряд повышенной мощности. При стрельбе из полковой пушки образца 1943 года (с крутизной нарезки 15 калибров) снаряд должен пробивать броню 100 мм под углом 30° от нормали».

Как известно, в 1945 году выполнить это требование не удалось. Тем не менее, до появления новых безоткатных систем «полковушки» продолжали оставаться на вооружении.

Рассказы об оружии. «Полковушки». 76-мм полковые пушки образца 1927 и 1943 годов

В этом материале речь пойдет о полковых пушках образца 1927 и 1943 года, нелегкая работа которых пришлась на передовой край не одного конфликта и Великой Отечественной войны. Именно эти пушки приняли на себя все нагрузку в качестве основного орудия поддержки пехоты.

76-мм полковая пушка образца 1927 года.

Советское лёгкое полковое орудие калибра 76,2 мм непосредственной поддержки пехоты и кавалерии. «Полковушка», «курносая», «бобик».

Первое советское крупносерийное артиллерийское орудие. Пушка массово (все было изготовлено более 18 тысяч орудий) выпускалась с 1928 по 1943 гг., принимала участие в боевых действиях на Хасане, Халхин-Голе, Польском походе 1939 года, советско-финской и Великой Отечественной войне.

Основной задачей пушки, находившейся в боевых порядках пехоты, было оперативное подавление огневых точек противника как в обороне, так и в наступлении, следуя за наступающими.

Орудие послужило прототипом для создания первых отечественных серийных танковых («76-мм танковая пушка обр. 1927/32 гг.» на танке Т-28) и самоходных орудий (САУ СУ-12) среднего калибра.

Орудие было достаточно консервативным по конструкции, излишне тяжёлым, обладало недостаточными сектором горизонтальной наводки и бронепробиваемостью (до введения кумулятивного снаряда). Сказалось создание пушки на базе не самых новых образцов.

Когда в 1924 году было принято решение о создании полковой пушки, на вооружении стояла 76-мм пушка образца 1902 г.

Главными недостатками пушки образца 1902 года были излишний вес (1350 кг в боевом положении и 2380 кг в походном) и малая мобильность.

Учитывая инженерные сложности в Советском Союзе того времени, было решено отказаться от проектирования орудия «с нуля», создав пушку на базе уже имеющихся образцов.

В качестве прототипов рассматривались несколько моделей, но за точку отсчета было взято 76-мм орудие образца 1913 года, так называемая «короткая трехдюймовка».

Проектирование новой пушки было завершено к концу 1925 года, в начале 1926 года был изготовлен опытный образец орудия, в начале 1928 года пушка была принята на вооружение РККА под официальным названием «76-мм полковая пушка обр. 1927 г.».

Все работы были возложены на Артиллерийскую техническую контору (АТК) Путиловского завода, на котором и было начато серийное производство орудий.

С 1929 по 1934 год орудие подвергалось постоянным доработкам. Их целью были упрощение конструкции и повышение технологичности производства, а также улучшение тактико-технических характеристик. Работы по модернизации орудия проводились в АТК Путиловского завода под руководством А. А. Монакова и И. А. Маханова.

В 1929 году были введены некоторые изменения и упрощения в конструкцию затвора, в 1930 году скреплённый ствол был заменён на моноблок, в том же году для орудия было разработано новое металлическое колесо с резиновыми шинами, что позволило довести максимальную скорость перевозки пушки до 25 км/ч. Однако полностью заместить в производстве старый вариант с деревянными колёсами удалось только к 1934 году.

76-мм полковая пушка обр. 1927 г. имела ряд недостатков, в том числе небольшой угол вертикального наведения и невысокую бронепробиваемость. Несмотря на то, что в то время большинство танков защищались противопульной бронёй толщиной 10—20 мм, невысокая начальная скорость снаряда не позволяла успешно бороться с бронетехникой.

Броня немецких танков в 30 мм (лоб легких и борт средних) была на пределе возможности пушки по пробитию даже на коротких дистанциях.

Ситуацию несколько исправило принятие на вооружение в 1942 году 76-мм кумулятивного снаряда, но к тому времени уже стало понятно, что требуется если не создание нового орудия, то кардинальная модернизация.

Расчёт орудия состоял из 7 человек: командира орудия, наводчика, заряжающего, замкового, прави́льного (боец расчета, который поворачивал орудие в соответствии с указанием наводчика) и двух ящичных (подносчики).

Орудие возилось четвёркой лошадей, ещё одна четвёрка требовалась для возки зарядного ящика. Также могла использоваться механическая тяга — тягачи «Пионер», «Комсомолец», автомобили.

Но в условиях боевых действий с транспортировкой пушки зачастую приходилось справляться расчету.

Для перевозки использовались орудийные передки. В каждом из передков помещалось шесть лотков по 4 выстрела. Зарядный ящик состоял из переднего и заднего ходов. Передний ход был в целом подобен передку и также помещал 6 лотков по 4 выстрела. Задний ход имел несколько большие размеры и помещал 8 лотков по 4 выстрела. Таким образом, возимый боекомплект составлял 80 выстрелов (24 в передке, 24+32 в переднем и заднем ходах зарядного ящика).

В 1943 году пушка была снята с производства, но до конца войны продолжала оставаться одной из основных артиллерийских систем РККА. Интересной особенностью орудия была его аэротранспортабельность, которая оказалась востребованной на практике — в осаждённом Ленинграде в конце 1941 года были изготовлены 457 штук 76-мм полковых пушек, которые были доставлены под Москву на самолётах и оказали существенную помощь советским войскам в битве за Москву.

76-мм полковая пушка обр. 1927 г. предназначалась для решения следующих задач:

для непосредственной поддержки и сопровождения пехоты;
для борьбы с бронемашинами и танками;
для подавления и уничтожения пехотных огневых средств противника, расположенных открыто и за лёгкими полевыми укрытиями;
для подавления и запрещения огня всех видов из ДОТ (ДЗОТ) стрельбой прямой наводкой по амбразурам;
для проделывания проходов в проволочных заграждениях и проходов в надолбах для своих танков.

Пушка предназначалась почти исключительно для ведения огня прямой наводкой. В наступлении полковые пушки должны были перемещаться расчётом в боевых порядках наступающей пехоты и оперативно подавлять огневые средства противника, мешающие продвижению — пулемётные гнёзда, артиллерийские орудия и миномёты, разнообразные огневые точки.

В обороне орудия также должны были находиться в боевых порядках пехоты, ведя огонь по наступающей пехоте противника, а при необходимости — и по танкам и бронемашинам.

Специфика действий полковых орудий приводила к большим потерям как материальной части, так и расчётов, но в то же время, наряду с батальонной артиллерией (45-мм пушками) и миномётами полковые орудия были единственными артиллерийскими системами, находившимися непосредственно в боевых порядках и имевшими возможность максимально оперативно поражать выявленные цели.

Благодаря относительно небольшим размерам и массе, полковые пушки активно использовались при форсировании рек, проведении десантных операций, в городских боях.

Характеристики:

Калибр, мм: 76,2
Расчёт, чел: 7
Скорострельность, выстр/мин : 10—12
Скорость возки по шоссе, км/ч: 25
Высота линии огня, мм: 945

Масса в походном положении, кг: 1620 (с передком и прислугой)
Масса в боевом положении, кг: 740-780 кг (на деревянных колёсах), 903-920 кг (на металлических колёсах)

Углы обстрела
Угол вертикальной наводки, град: от −5,6 до +24,5°
Угол горизонтальной наводки, град: 5,5°

Небольшой максимальный угол возвышения орудия сильно ограничивал дальность стрельбы. Однако в таблицах стрельбы указана максимальная дальность при угле возвышения 40° — для стрельбы на таком угле возвышения требовалось отрывать специальный ровик под хоботовой частью станка, что требовало существенного времени на подготовку огневой позиции и затрудняло манёвр огнём, но позволяло вести огонь по удаленным целям.

Еще одной особенностью «полковушки» был весьма впечатляющий набор боеприпасов.

Бронебойные снаряды: УБР-353А, УБР-353В, УБР-353СП. Дальность стрельбы до 4 000 м.
Кумулятивные снаряды: УБП-253А (с 1943 г.), УБП-353М (с 1944 г.). Дальность стрельбы до 1 000 м.
Осколочно-фугасные снаряды: УОФ-353А, УОФ-353АМ, УОФ-353М. Дальность стрельбы до 8 500 м.
Фугасные гранаты старого образца: УФ-353, УФ-353М, УФ-353Ф. Дальность стрельбы до 6 700 м.

76-мм полковая пушка образца 1943 года.

Разработана в 1942-1943 годах под руководством М. Ю. Цирульникова. Это орудие заменило 76-мм полковую пушку образца 1927 г. и активно использовалось на завершающем этапе Великой Отечественной войны.

Всего в 1943-1946 годах было построено 5192 пушки этого типа, которые состояли на вооружении Советской Армии в послевоенное время до конца 50-х годов, когда были заменены более современными системами.

Цирульников предложил наложить 76-мм ствол пушки образца 1927 года на лафет 45-мм противотанковой пушки М-42 образца 1942 г. Такое решение позволяло получить довольно лёгкую артиллерийскую систему, использующую хорошо отработанные в производстве элементы.

Новая система получилась почти на треть легче пушки образца 1927 г., значительно увеличился угол горизонтальной наводки, уменьшились общие габариты, однако бронепробиваемость, максимальная дальность стрельбы и скорострельность остались прежними.

Первоначально новая пушка была принята комиссиями без энтузиазма, однако, с появлением в 1943 году кумулятивных снарядов, позволявших не слишком заботится о начальной скорости снаряда и гарантировать пробиваемость брони толщиной до 70-мм на средних дистанциях, о разработке Цирульникова вспомнили вновь. Тем более, что по сравнению с другими имеющимися проектами, она была практически законченным и доведенным изделием. Так пушка была принята на вооружение под индексом ОБ-25.

Характеристики:

Калибр, мм: 76,2
Расчёт, чел: 6
Скорострельность, выстр/мин : 12
Скорость возки по шоссе, км/ч: до 35
Масса в походном положении, кг: 1300 (с передком)
Масса в боевом положении, кг: 600
Угол ВН, град: от −8 до +25°
Угол ГН, град: 60°

По сравнению с 76-мм полковой пушкой образца 1927 г. ассортимент боеприпасов ОБ-25 был небогат и включал в себя лишь 4 типа снарядов. Для стрельбы по живой силе, огневым средствам и укреплениям противника использовались осколочно-фугасные снаряды ОФ-350 и осколочные снаряды О-350А.

Кумулятивные снаряды имелись двух типов: стальной БП-350М (бронепробиваемость до 100 мм) и сталистого чугуна БП-353А (бронепробиваемость около 70 мм). Оба снаряда комплектовались взрывателем БМ мгновенного действия.

Бронебойных снарядов для Об-25 не выпускалось.

По сравнению со своим предшественницей, 76-мм полковой пушкой образца 1927 г., ОБ-25 существенно выигрывает в подвижности (меньшая масса орудия и бо́льшая скорость возки) и угле горизонтального наведения (что даёт лучшие возможности по манёвру огнём и борьбе с танками), но уступает в максимальной дальности и кучности стрельбы.

Правда, многие эксперты, проводя сравнения, отмечали, что большая дальность стрельбы для полкового орудия, предназначенного преимущественно для ведения огня по целям, находящимся в зоне прямой видимости расчёта, не является значительным преимуществом.

Несмотря на недостатки, доставшиеся ей по наследству от прародительницы, пушка ОБ-25 обладала одним несравненным преимуществом — очень небольшой для её калибра массой. Это позволяло как осуществлять непосредственную поддержку пехоты на поле боя, так и оперативно переключаться на подавление полевых укреплений, а также эффективно бороться с легкими/средними танками противника, используя кумулятивные боеприпасы.

В целом же, «полковушки» сыграли весьма значительную роль в Великой Отечественной войне. Вместе с 82-мм и 120-мм минометами и 45-мм противотанковой пушкой, эти орудия являлись основными помощниками пехоты на переднем крае.

Сегодня эти пушки можно встретить в нашей стране в качестве экспонатов, хотя встречаются они не так часто, как 76-мм дивизионная пушка. Но это ничуть не умаляет их огромного вклада в Победу.

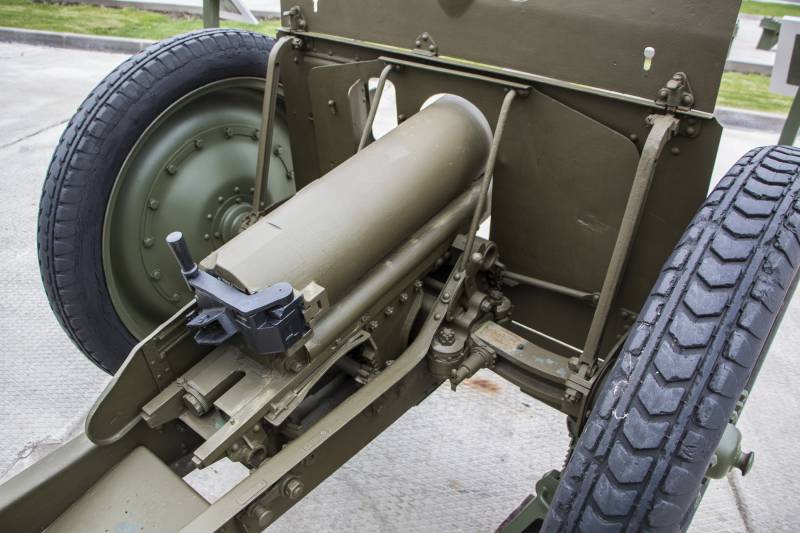

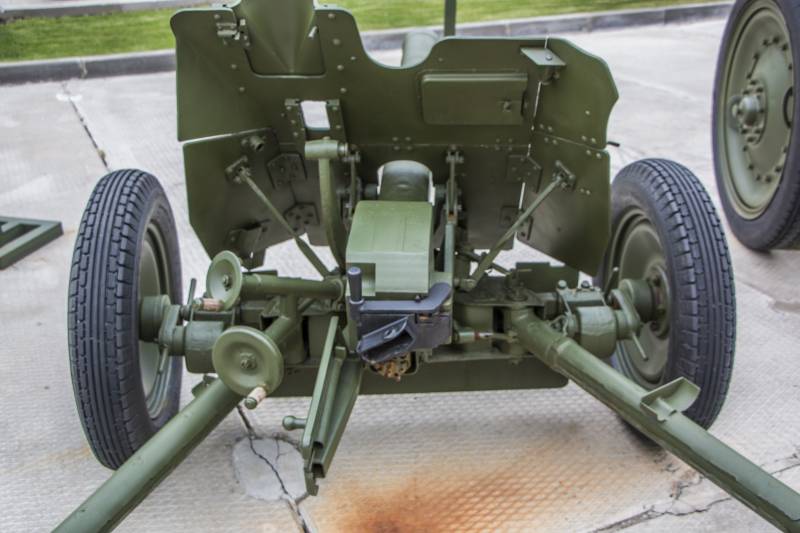

Орудия на снимках принадлежат музею военной истории в Падиково Московской области.

КАРТРИДЖ КАЛИБРА 77-77 ММ

КАРТРИДЖ КАЛИБРА 77-77 ММ

КАРТРИДЖИ КАЛИБРОВ 76-77 ММ

МЕТРИЧЕСКИЙ ОБОЗНАЧЕНИЕ	RIM ДИАМЕТР	ГРАЖДАНСТВО	ПРОЕКТ КГ	СКОРОСТЬ	НАИМЕНОВАНИЕ / ОРУЖИЕ
76 x 165R	90	I	?	?	76/17 горная пушка
76.2 х 134R	91	Великобритания	?	?	WW2 3-дюймовая гаубица Mk 1, CS AFV
76,2 x 166R	85	США	6,8	275	Горная 3-дюймовая гаубица, 12 орудий Hotchkiss
76,2 x 169R	89	D, Великобритания	6.3	510	15 фунтов Erhardt
76,2 x 191R	87	SU	6,5	295	Горная пушка Mod 1909
76,2 x 216R	89	Великобритания	?	?	WW1 12 pdr 4 cwt военно-морской
76.2 х 230R	96	Великобритания	6,8	530	современная ББМ (Саладин, Скорпион)
76,2 x 233R	88	США	5,9	503	3 дюйма / L23 десантные / лодочные ружья Мкс 4,7,9,11,13,14
76.2 х 266R	91	Великобритания	?	?	1915 3 дюйма 10 цвт военно-морской
76,2 x 273R	88	США	6,8	518	3-дюймовая полевая пушка Модели 02, 04, 05
76,2 x 295R	103	Великобритания	5.7	655	WW1 13 фунтов 9 центнеров AA (18 фунтов суженной вниз)
76,2 x 313R	92	Великобритания	5,7	510	WW1 13 pdr 6 cwt полевое орудие на конной тяге
76,2 x 380R	90	CZ	?	?	76мм Квз.425 полевое орудие
76,2 x 385R	90	SU	7,5	740	Поле времен Второй мировой войны + пушка ББМ
76,2 x 384-405R	104	Великобритания, J	5,7	680	WW1 12 pdr 12 cwt L / 40 морское / зенитное орудие (405 мм неподвижное, 390 мм отдельно заряженное), Японский 8см / 40 Type 3, Type 88 флот
76.2 х 420R	116	Великобритания	HE / 7.2	762	WW1 + 2 3 дюйма 20 центнеров AA
			AP / 7,7	785	WW2 77-мм ББМ (Comet)
76,2 x 441R	104	I	6	690	ВМС времен Первой мировой войны (Ansaldo L / 40)
76.2 х 505R	?	S	?	770	межвоенный Bofors m / 28 AA
76,2 x 539R	93	США	APC / 7.0	790	WW2 76 мм M1 AFV
76,2 x 558R	101	СССР	6.5	815	WW2 76 мм Модель 1931 AA
76,2 x 580R	103	США	?	?	M32 после Второй мировой войны для M41 AFV
76,2 x 583R	135	Великобритания	7,7	884	WW2 17 pdr AT + AFV
76,2 x 585R	103	США	НЕ / 5.8 APC / 7.0	853 730	3-дюймовая береговая пушка M1902, M1918, M1, M3 AA, WW2 3 дюйма M5 + M7 AT и M6 AFV
76,2 x 585-594R	111	США	5,9	823	3 дюйма L / 50 (различается)
7,62 x 605R	?	S	?	750-810	Bofors m / 28 AA (+ Vickers M34 для Финляндии
76.2 х 613R	114	Великобритания, I	?	?	76,2 / 50 Vickers naval
76,2 x 636R	114	I + многие	6,2	925	современный 76,2мм OTO-Melara naval
76.2 х 660R	?	Ф.	6,3	750-806	межвоенный Canet AA
76,2 x 662R	138	Великобритания	6,8	1,036	послевоенный 3 дюйма L / 70 военно-морской
76,2 x 669R	138	США	6.8	1,036	послевоенный 3 дюйма L / 70 военно-морской
76,2 x 690R	118	США	5,8	?	WW1 3 дюйма береговой обороны M1903 + зенитное орудие
76,2 x 699R	94	I	?	?	WW1 76/45 AA
76.5 x 233R	87	A-H / CZ	6,7	500	WW1 8см M16, vz.17 поле
76,5 x 283R	87	A-H	8,0	500	WW2 8 см M5
76,5 x 346R	96	CZ	8,0	600	Полевое орудие 8cm vz.30
77 x 118R	87	Д	?	?	WW1 77мм флот + крепость
77 x 129R	89	Д	6.5	280	Горное орудие 7,7 см K 15
77 x 183R	87	США	–	–	Заготовка 75 мм (для 75x350R)
77 x 230R	91	Д	5,6	550	Полевая пушка WW1 M16
77 x 230R	87	А-Н	?	?	WW1 8-см гаубица M16
77 x 234R	91	Д	6.5	425	Полевая пушка C / 96 XIX века
77 x 277R	90	NL	?	?	Полевая пушка M 02/3 L / 30
77 x 283R	87	А-Н	?	?	8cm M5 или полевое орудие 05/08
77 x 285R	87	I	5.9	533	WW2 77/28 CA
77 x 586R	100	Д	?	654	WW1 8 см FlaK L / 45

ДОМ ТАБЛИЦЫ ДАННЫХ ДОМ

.

Данные об оборудовании времен Второй мировой войны: Советские взрывоопасные боеприпасы

Боеприпасы калибра 14,5 мм

14,5-мм патрон с бронебойно-зажигательной пулей M1941 (со специальным сердечником),

Тип BS-41

Этот снаряд используется взаимозаменяемо с 14,5-мм патроном Б-32 АП-I в советских противотанковых ружьях ПТРС-1941 (Симонов) и ПТРД-1941 (Дегтярев).

Эта пуля со стальной оболочкой отличается от пули типа B-32 тем, что у нее плоское основание и сердечник из карбида вольфрама, а также значительно короче.Зажигательный состав размещается в носовой части куртки впереди сердечника, как в Type B-32.

Эта пуля была разработана в 1941 году с целью повышения боевой эффективности противотанковых ружей, стреляющих с плеча. Даже с его немного увеличенной пробивной способностью, он имеет лишь ограниченное применение против современной брони.

Красная пуля с черным наконечником и черный капсюль обозначают цветные метки.

Характеристики

Калибр: 14.5 мм (калибр. 57)

Вес картриджа: 206,5 г (3187 г)

Вес кейса: 111,2 г (1715 г)

Вес пули: 64,4 г (994 г)

Вес пороха: 30,95 г (478 г)
Вес сердечника из карбида вольфрама: 38,5 г (594 г)

Длина картриджа: 115,7 мм (6,13 дюйма) * (4,55 дюйма)

Длина корпуса: 113,2 мм (4,46 дюйма)

Длина пули: 49,02 мм (1,93 дюйма) * В инструкции неверно указана эта мера

Два герметичных контейнера из оцинкованного металла упакованы в деревянный ящик, как показано выше.Каждый металлический контейнер имеет 42 картриджа, свободно упакованных рядами с полосами бумаги между каждым рядом и головками картриджей, поочередно расположенными в противоположных направлениях. В деревянной упаковочной коробке 84 патрона.

Сообщалось также, что в деревянных упаковочных ящиках содержится 80 патронов этого типа и калибра. Деревянная упаковочная коробка для этого патрона обозначается черными краями, черными краями на концах крышки, двумя сломанными черными концентрическими кружками и российским символом БС-41 (BS-41) сразу после размера калибра.

Металлический контейнер можно идентифицировать по двум разорванным черным концентрическим кружкам и по российскому символу БС-41 (BS-41) после размера калибра.

14,5-мм патрон с бронебойно-зажигательной пулей М1932, тип Б-32

Этот патрон с безобрезным гильзой с узким горлышком используется в советских 14,5-мм противотанковых ружьях ПТРС-1941 (Симонов) и ПТРД-1941 (Дегтярев), которые также широко применялись Советской Армией против легкобронированной техники. в отличие от легких и средних танков во время Второй мировой войны.

Латунная гильза крепится к пуле сплошным накатанным обжимом в горловине. Обтекаемая пуля в стальной оболочке имеет сердечник из закаленной стали и зажигательный состав в носовой части.

Снаряд был разработан для борьбы с легкими и средними танками на расстоянии до 500 метров (547 ярдов) и для воспламенения легковоспламеняющихся материалов за броней. Его полезность против современной брони ограничена. На расстоянии 100 ярдов этот патрон при нормальных условиях пробивает 1,5 дюйма однородной броневой плиты.

Черный наконечник и красная полоса на пуле обозначают цветные отметки.

Характеристики

Калибр: 14,5 мм (калибр. 57)

Вес картриджа: 200,2 г (3089 г)

Вес кейса: 107,8 г (1664 г)

Масса пули: 63,4 г (979 г)

Вес пороха: 28,87 г (445 г)
Вес стального сердечника: 40,6 г (626 г)

Длина картриджа: 155,7 мм (6,13 дюйма)

Длина корпуса: 113.2 мм (4,46 дюйма)

Длина пули: 49,02 мм (1,93 дюйма)

Упаковка этого патрона идентична упаковке патронов калибра 7,62 мм и 12,7 мм. Герметично закрытый металлический контейнер вмещает 40 картриджей, свободно упакованных рядами, с полосами бумаги, помещенными между каждым рядом, и головками поочередно в противоположных направлениях. Два таких контейнера помещаются в деревянный ящик, всего 80 патронов в ящике. Сообщалось также, что в деревянных ящиках этого типа содержалось 84 патрона, по 42 в каждом из 2 металлических контейнеров.

На металлической и деревянной поверхности этого патрона сразу же после калибра нанесен российский символ Б-32 (Б-32), а также черно-красная полоса.

Я должен воспользоваться этим моментом, чтобы еще раз упомянуть, что данные в этих записях (советские взрывоопасные боеприпасы) взяты из Технического руководства 1953 года по этому вопросу. Следовательно, не исключены неточности. Мы будем очень признательны за любые доказательства, противоречащие этой информации из более свежего источника, которые помогут сделать эти сообщения более точными.

Боеприпасы для минометов

Советские боеприпасы для минометов во многом аналогичны боеприпасам для минометов других стран. Снаряды имеют каплевидную форму, в полете стабилизируются металлическими ребрами, используют точечные взрыватели. В этом боеприпасе для гладкоствольного оружия используется метательный заряд, регулируемый по желаемой дальности, состоящий из метательных элементов кольцевой или лодочной формы и воспламенительного патрона дробового типа. Кольцевые метательные элементы размещены вокруг вала киля; двигательные элементы в форме лодочки вставляются между лопастями плавников, а запальный патрон вставляется в основание вала плавников.

Советские минометные боеприпасы дешевы, просты в производстве и имеют чрезвычайно высокий процент взрывоопасности. Известны следующие типы используемых минометных боеприпасов: осколочные, осколочно-фугасные, осколочно-фугасные, дымовые, листовые, зажигательные, химические и осветительные.

Боеприпасы советских минометов производятся следующих калибров: 82 мм для батальонного миномета, 107 мм для горно-вьючного полкового миномета, 120 мм для полкового миномета и 160 мм для дивизионного миномета.160-мм миномет — самый крупный миномет, используемый любой современной (1953 г.) армией. В Советской Армии 107-мм минометы и боеприпасы, вероятно, будут только в горных частях. 107 минометов и боеприпасов также были выданы нескольким странам-спутникам. Во время Второй мировой войны Советы использовали 50-мм миномет, но, как полагают, прекратили использование этого оружия из-за его малой дальности, неудовлетворительного эффекта осколения и неточности.

Есть признаки того, что отсутствие единообразия в советских порохах требует значительной подготовки боеприпасов перед стрельбой.В обязательном порядке боеприпасы для каждого миномета должны быть предварительно отобраны и отсортированы по партиям, весовым маркам и подходящим зарядам. Такой выбор имеет тенденцию уменьшать разброс, вызванный различными партиями пороха.

Маркировка и упаковка советских минометных боеприпасов очень похожи на таковые на их артиллерийских боеприпасах, описанных ранее. 82-мм минометные снаряды обычно упаковываются в деревянные ящики, содержащие 10 полных снарядов, или в металлические «боевые» ящики с 3 патронами, которые легко транспортируются человеческим ранцем к месту расположения оружия.Патроны 107 мм и 120 мм упаковываются в деревянные двух- и четырехкруглые ящики. Способ упаковки 160-мм минометных снарядов неизвестен, но из-за веса снаряда, вероятно, используются одиночные круглые контейнеры. Герметично закрытые контейнеры используются для хранения зарядов непосредственно перед их использованием.

Маркировка сбоку на латунной основе или на закрывающем диске запальных патронов указывает тип топлива, номер партии, год сборки и место сборки патрона.

82-мм миномет, осколочный, O-832

Осколочный миномет О-832 стреляет из различных 82-мм батальонных минометов. Полный снаряд состоит из пяти компонентов: (1) точечный взрыватель, (2) корпус из чугуна, (3) ребро в сборе, (4) патрон зажигания и (5) регулируемые приращения пороха. для зонной стрельбы.

Корпус оболочки может быть заполнен TNT, смесью аматола и TNT или смесью Schneiderite и TNT.Хвостовое оперение стабилизирует оболочку в полете; он состоит из полого вала для патрона зажигания и шести ребер, приваренных к нему точечной сваркой. Прорези в ластах удерживают на месте двигательные элементы в форме лодки. Перфорация или отверстия для вспышки в хвостовом валу между ребрами позволяют вспышке от патрона зажигания зажечь порывы движителя.

Количество используемых приращений определяет количество заряда: «Заряд 6» — патрон зажигания и шесть приращений; «Charge 0» — это только патрон зажигания.По внешнему виду запальный патрон напоминает стандартный патрон для дробовика, за исключением небольшой выпуклости на его корпусе. Эта выпуклость обеспечивает принудительную посадку и удерживает патрон зажигания внутри вала узла ребер.

С этим снарядом используются точечные детонирующие взрыватели М-1, М-2, М-3, М-4, М-5, МП-82, МП-М.

Калибр: 82 мм (3,23 дюйма)

Вес в сборе: 3,15 кг (6,95 фунта)

Вес пороха: 86,9 г (3,04 унции)

Тип наполнителя: Шнайдерит / TNT

Вес наполнителя: 0.41 кг (0,91 фунта)

Максимальное количество приращений: 6

Изображенная на рисунке упаковочная коробка вмещает 10 взорванных 82-мм осколочных минометов О-832 с достаточным количеством воспламеняющих патронов и пороховыми элементами для всех зон огня. Ящик имеет прочную конструкцию, обычно из мягкой древесины, с ласточкин хвостом или усиленный металлическими ремнями или уголками. Снаряды удерживаются на месте за счет блокировки контура. Снаряд миномета О-832 также может упаковываться в трехзарядный металлический «боевой» ящик.

Маркировка, показанная на приведенном выше рисунке, присутствует не на всех коробках, содержащих снаряды O-832, но является типичной для тех, которые могут встретиться.

82-мм миномет, осколочный, O-832D

Этот осколочный миномет О-832D стреляет из различных 82-мм батальонных минометов. Он отличается от снаряда осколочного миномета О-832 тем, что в нем имеется оперение с 10 ребрами вместо 6, а также за счет использования метательных элементов в форме кольца или бублика, а не в форме лодки.

Кольцеобразные элементы размещены вокруг вала ребра в сборе непосредственно над отверстиями для воспламенения, чтобы они могли получить максимальную вспышку от патрона зажигания. Одна кольцевая ступенька, используемая на этом снаряде, эквивалентна двум ступенчатым ступеням, которые используются на О-832; таким образом, три кольцевых приращения составляют полный заряд. Эти два типа приращений не являются взаимозаменяемыми между этими двумя оболочками.

В этом снаряде используются взрыватели М-1, М-2, М-3, М-4, М-5, МП-82, МП-М.

Характеристики

Калибр: 82 мм (3,23 дюйма)

Вес в сборе: 3,15 кг (6,95 фунта)

Вес пороха: 86,9 г (3,04 унции)

Тип заправки: Аматол 90/10

Вес наполнителя: 0,41 кг (0,91 фунта)

Максимальное количество приращений: 3

Изображенная на рисунке упаковочная коробка вмещает 10 взорванных 82-мм осколочных минометов О-832D, а также достаточное количество запальных патронов и пороховых зарядов для всех зон огня.Ящик имеет прочную конструкцию, обычно из мягкой древесины, с ласточкин хвостом или усиленный металлическими ремнями или уголками.

Снаряды удерживаются на месте за счет блокировки контура. Патроны в этом ящике были отремонтированы и переупакованы, на что указывает русская аббревиатура «ПЕМ» (РЭМ). Снаряды О-832Д также можно найти в трехзарядной «боевой» коробке.

82-мм миномет, дым, D-832

Этот дымовой миномет D-832 стреляет из различных 82-мм батальонных минометов.Его можно отличить от осколочных снарядов по букве «Д» (D) перед цифрами в его кодовом номере, по черной полосе шириной полдюйма чуть ниже бурле и по переходнику в оживальной части. (Похоже, что осколочный снаряд O-832 был модифицирован для использования этого адаптера, который содержит взрыватель и разрывной заряд.)

В остальном этот снаряд очень напоминает осколочный снаряд О-832; используются одинаковые двигательные элементы и оперение в сборе, внешний вид аналогичен.Однако дымовая оболочка тяжелее, чем осколочная, и дальность ее действия несколько меньше.

Корпус гильзы содержит дымообразующий агент, обычно желтый фосфор, и взрыватель

.

Для выстрела этого снаряда используются метательные элементы «З-832» и запальные патроны «Ж-832».

В дополнение к использованию этого снаряда в целях прикрытия, Советы также используют его в противопехотной роли, поскольку его осколочный эффект всего на 35-40 процентов меньше, чем у осколочных снарядов.Снаряд имеет дополнительное тактическое значение из-за его зажигательного действия против личного состава и техники.

Калибр: 82 мм (3,23 дюйма)

Вес в сборе: 3,66 кг (8,07 фунта)

Вес пороха: 50 г (2 унции)

Тип наполнения: фосфор / шнайдерит / тротил

Вес наполнителя: 0,066 кг (0,15 фунта)

Максимальное количество приращений: 6

Упаковка

Изображенная на рисунке сальниковая коробка вмещает три взрывающихся 82-мм гильзы дымового миномета D-832 с запальными патронами и метательными элементами, прикрепленными к оперению.Дополнительные инкременты могут храниться в цилиндрах, прикрепленных к крышке.

Ящик изготовлен из штампованного листового металла, имеет откидную крышку, защелки на кончиках пальцев и ручки для переноски. Этот контейнер известен как «боевой» ящик, потому что его легко доставить к месту размещения оружия. Коробка может быть помечена или нет.

Снаряд дымовой мины Д-832 также упаковывается в деревянные ящики на 5 и 10 патронов.

82-мм миномет, Propaganda, A-832 ​​

Этот минометный снаряд с пропагандистской листовкой выпущен из различных 82-мм батальонных минометов.Этот минометный снаряд можно отличить по его полуконической носовой части, удлиненному корпусу и взрывателю. В советских документах указано, что нос и корпус некоторых минометных минометов с пропагандистскими листовками окрашены в красный цвет; однако некоторые найденные снаряды были неокрашенными.

Листы, которые несет этот снаряд, заключены в два металлических полуцилиндра в корпусе снаряда и выбрасываются с помощью заряда, расположенного между взрывателем и контейнерами для листовок. Когда выталкивающий заряд действует на контейнеры для листовок, тонкие нити, прикрепляющие узел ребер к корпусу, срезаются, позволяя листочкам вылетать и разлетаться.

В этом снаряде используется пороховой взрыватель, внешне похожий на советский 45-секундный взрыватель. Дорожные приращения и воспламеняющий заряд этого снаряда аналогичны используемым для снарядов О-832 и Д-832.

Калибр: 82 мм (3,23 дюйма)

Вес в сборе: 4,5 кг (9,9 фунта)

Вес пороха: 50 г (2 унции)

Тип наполнения: Рекламные листовки

Вес наполнителя: 0,01 кг (0.02 фунта)

Максимальное количество приращений: 6

Упаковка

Изображенная на рисунке упаковочная коробка вмещает три взрывателя 82-мм пропагандистских снаряда A-832 ​​с запальными патронами и метательными элементами, прикрепленными к оперению. Дополнительные инкременты могут храниться в цилиндрах, прикрепленных к крышке.

Ящик изготовлен из штампованного листового металла, имеет откидную крышку, защелки на кончиках пальцев и ручки для переноски. Этот контейнер известен как «боевой» ящик, потому что его легко доставить к месту размещения оружия.Коробка может быть помечена или нет.

Оболочка агитационной листовки А-832 также упаковывается в деревянные ящики по 5 и 10 круглых.

В следующий раз: 107-мм и 160-мм минометные мины

.

Данные об оборудовании времен Второй мировой войны: Советские взрывоопасные боеприпасы

107-мм артиллерийские снаряды

Круглый, 107 мм, раздельное (гильза) заряжания, HE, VF-423

Этот осколочно-фугасный снаряд ведется из 107-мм корпусных орудий M1910 / 30 и M1940 (М-60). Это оружие является устаревшим в Советской Армии, но его можно найти на вооружении армий-спутников.Этот снаряд имеет относительно тонкостенный кожух и большой разрывной заряд. Он дает больший эффект взрыва, чем VOF-423, но меньшую фрагментацию.

Вместе со снарядом Ф-422Л в этом выстреле используются взрыватели РГМ (с дополнительным ускорителем), УГТ и УГТ-2. Укомплектованный снаряд VF-423 также может быть обнаружен со снарядом F-422M, использующим взрыватель RGM.

Следующие комплектные снаряды являются вариантами выстрела ВФ-423: ВФ-423Д, со снарядом Ф-420У с взрывателем УГТ-2; и ВФ-423К со снарядом Ф-422Л и взрывателем 3GT.Они в основном такие же, как VF-423, и стреляют из того же оружия.

Примечание. Размеры гильзы на иллюстрации выше не проверены.

Характеристики

Калибр: 106,7 (4,2 дюйма)

Вес в сборе: 22,32 кг (49,1 фунта)

Масса снаряда после выстрела: 16,58 кг (36,47 фунта)

Масса пороха без воспламенителя: 2.35 кг (5,16 фунта)

Тип снаряда снаряда: ТНТ

Вес наполнителя снаряда: 1,56 кг (3,44 фунта)

Упаковка

Эти боеприпасы могут быть упакованы в двухкруглый деревянный ящик, как показано на рисунке, или может быть использован четырехкруглый ящик. Снаряды и гильзы также упаковываются отдельно, по 3 снаряда в ящик и 20 гильз в ящик.

Круглый, 107 мм, раздельное заряжание (гильза), Frag-HE, VOF-423

Осколочно-фугасный снаряд стреляет из 107-мм корпусных орудий M1910 / 30 и M1940 (M-60).Это оружие является устаревшим в Советской Армии, но, возможно, оно находится на вооружении армий-спутников. Изображенный снаряд дает как осколочный, так и взрывной эффект.

От настройки взрывателя зависит, будет ли эффект фрагментации или взрыва сильнее в каждом конкретном случае. Взрыв снаряда произведет от 300 до 400 летальных осколков.

В этом выстреле используются взрыватели РГМ и Д-1 со снарядом ОФ-420.Взрыватель RGM используется для ударного огня или, с настройкой задержки, для рикошетного огня. Взрыватель Д-1 используется исключительно для стрельбы на время.

Укомплектованный снаряд ВОФ-423У со снарядом ОФ-420У с взрывателем УГТ-2 является вариантом показанного снаряда. Он в основном такой же, как VOF-423, и стреляет из того же оружия.

Характеристики

Калибр: 106,7 (4,2 дюйма)

Масса снаряда в сборе: 23.2 кг (51 фунт)

Масса снаряда после выстрела: 17,18 кг (37,8 фунта)

Масса пороха без воспламенителя: 2,79 кг (6,14 фунта)

Тип снаряда снаряда: ТНТ

Вес наполнителя снаряда: 2,15 кг (4,73 фунта) Упаковка

Эти боеприпасы могут быть упакованы в двухкруглый деревянный ящик, как показано на рисунке, или может быть использован четырехкруглый ящик. Снаряды и гильзы также упаковываются отдельно.

Примечание. Размеры на приведенном выше чертеже не проверены.

107-миллиметровый полный круглый, раздельная (гильза) заряжания, зажигательный, VZ-423

Этот зажигательный снаряд ведется из 107-мм корпусных орудий M1910 / 30 и M1940 (М-60). Это оружие является устаревшим в Советской Армии, но, возможно, оно находится на вооружении армий-спутников.

Зажигательные снаряды используются для разжигания огня в тылу врага и за его пределами с целью уничтожения деревянных построек, складов топлива и боеприпасов. Показанный выше снаряд Z-420 заряжен 16 сегментами термитов или «электронов» и небольшим взрывным зарядом.

Взрыватели Т-6 и Т-7 используются со снарядом З-420 этого выстрела. Оба этих взрывателя снабжены латунным колпачком (не показан на рисунке выше).

Характеристики

Калибр: 106,7 (4,2 дюйма)

Вес в сборе: 23,23 кг (51,1 фунта)

Масса снаряда после выстрела: 17,24 кг (37,93 фунта)

Масса пороха без воспламенителя: 2,79 кг (6,14 фунта)

Тип снаряда снаряда: термитный (16 сегментов) и взрывчатый

Вес наполнителя снаряда: 1,604 кг (3,53 фунта)

Упаковка

Эти боеприпасы могут быть упакованы в двухкруглую деревянную упаковочную коробку, как показано на рисунке, или в четырехкруглую коробку.Снаряды также упаковываются отдельно, по три в деревянном ящике. Размеры коробки на приведенном выше рисунке не проверены.

107-мм полный круглый, раздельное (гильза) заряжание, дым, VD-423

Дымовой выстрел ведется из 107-мм корпусных орудий M1910 / 30 и M1940 (M-60). Это оружие является устаревшим в Советской Армии, но может находиться на вооружении армий-спутников. Дымовые пули используются Советским Союзом для отказа от наблюдения за огневыми точками и наблюдательными пунктами противника, для создания широких дымовых завес над целыми секторами, для обнаружения целей и для других целей.

Обычные составы дыма, используемые в советских дымовых патронах, — это фосфор, триоксид серы и хлорид олова. Хотя в основном фосфор используется для образования дыма, он также является зажигательным и опасным веществом. Он самопроизвольно воспламеняется при контакте с воздухом и продолжает гореть даже при попадании в плоть.

Показанный выше снаряд Д-422 содержит дымовую смесь и разрывной заряд черного пороха.В этом выстреле используется ФЗЭ УГТ-2 со снарядом Д-422. Снаряд Д-422 представляет собой стальную оболочку старой модели, и ее необходимо стрелять с уменьшенным зарядом.

Укомплектованный снаряд ВД-423У со снарядом Д-422У с взрывателем УГТ-2 является вариантом показанного снаряда. По сути, он такой же, как VD-423, и стреляет из того же оружия.

Примечание. Размеры гильзы, указанные на иллюстрации выше, не проверены.

Характеристики

Калибр: 106,7 (4,2 дюйма)

Вес в сборе: 22,31 кг (49,1 фунта)

Масса снаряда после выстрела: 16,77 кг (36,89 фунта)

Масса пороха без воспламенителя: 2,34 кг (5,15 фунта)

Тип наполнителя снаряда: Фосфорно-дымный порох

Вес наполнителя снаряда: 2,08 кг (4,57 фунта) Упаковка

Эти боеприпасы могут быть упакованы в деревянный ящик с двумя круглыми патронами, как показано на рисунке, или ящик с четырьмя патронами.Снаряды также упаковываются отдельно, по три в деревянном ящике.

Примечание. Размеры, указанные для коробки на приведенном выше рисунке, не проверены.

107 Круглый полный, раздельное (гильза) заряжание, шрапнель, ВШ-423

Этот шрапнельный снаряд стреляет из 107-мм корпусных орудий M1910 / 30 и M1940 (M-60). Это оружие является устаревшим в Советской Армии, но может находиться на вооружении армий-спутников.Осколочные снаряды используются в первую очередь против незащищенного персонала. Снаряд Ш-422 содержит осколочные шары свинцово-сурьмянистого состава и небольшой разрывной заряд.

Взрыватель с выдержкой времени 45 секунд используется со снарядом Ш-422 в этом выстреле. Легкий металлический колпачок обжимается на 45-секундный взрыватель для транспортировки и должен быть удален перед выстрелом. Обозначение модели может или не может быть нанесено на взрыватель.

Укомплектованный снаряд ВШ-423Т, использующий снаряд Ш-422Т с взрывателем Т-6, является вариантом показанного снаряда.Он в основном такой же, как ВШ-423, и стреляет из того же оружия.

Характеристики

Калибр: 106,7 (4,2 дюйма)

Вес в сборе: 22,5 кг (49,5 фунта)

Масса снаряда после выстрела: 16,53 кг (36,38 фунта)

Масса пороха без воспламенителя: 2,35 кг (5,16 фунта)

Тип снарядного наполнителя: Шрапнельное шрапнельное взрывчатое вещество

Масса снаряда снаряда: 0.196 кг (0,432 фунта)

Упаковка

Эти боеприпасы могут быть упакованы в деревянный ящик с двумя круглыми патронами, как показано на рисунке, или ящик с четырьмя патронами. Снаряды также упаковываются отдельно, по три в коробке.

Примечание. Размеры на приведенном выше чертеже не проверены.

В следующий раз: 120-мм снарядов

.

Fallout 76 Weapons Guide — Лучшее оружие, модификации оружия, статистика, советы

В Fallout 76 можно использовать множество оружия. Это оружие сильно отличается друг от друга и разделено на различные категории, которые используются для разных целей. В нашем руководстве по оружию Fallout 76 вы познакомитесь со всеми видами оружия одно за другим, чтобы вы знали об их характеристиках.

Fallout 76 Оружие

Прежде чем мы рассмотрим все оружие и его характеристики, давайте рассмотрим некоторые виды оружия, которым вы должны с самого начала уделять приоритетное внимание.

Это оружие довольно мощное, и умение эффективно его использовать может принести огромную пользу.

Combat Shotgun
Это ружье идеально подходит для борьбы с монстрами или другими игроками. Единственный недостаток в том, что он малый, поэтому вам нужно противостоять врагам.

По этой причине этот пистолет работает лучше всего, если вы агрессивны и подходите близко, чтобы нанести урон.

Винтовка Гаусса
Это оружие использует баллистический урон и может заряжаться, чтобы нанести больший урон противникам.Оружие идеально подходит для боя на средней дистанции, и его зарядка приведет к массовому уничтожению всего, что находится на вашем пути.

Laser Rifle
Laser Rifle — энергетическое оружие, которое в основном будет использоваться для борьбы с роботами.

В игре много роботов, и наличие оружия, которое обладает энергией и является самым точным оружием в игре, будет очень полезно на всех этапах игры. Комбинируйте пистолет с ВАТС для максимального эффекта.

M2 Browning
В ружье используются пули 50 кал, которые могут быть обеднены ураном, поэтому они наносят дополнительный урон. Эти пули обладают очень высокой проникающей способностью и могут использоваться на очень больших дистанциях для уничтожения врагов, а также зверей и роботов.

Пистолеты

Название оружия	База DMG	Скорострельность	Диапазон	Точность	Масса
Трубный пистолет	12	60	84	55	4
Трубный револьвер	27	5	84	62	3
Пистолет с болтовым затвором	40	3	96	63	3
Пистолет 10 мм	16	43	120	63	3.3
Пистолет с острым носом .44	40	6	84	73	5,2
Револьвер простого действия
Сигнальный пистолет	5	3	147	75	2
Пистолет с черным порохом	115	2	204	66	3
.44 Пистолет	49	6	84	62	4,3
10-мм SMG	12	91	84	47	6,2
Плазменная пушка Анклава	18	33	120	146	4
Гамма-пушка	33	67	228	69	3,1
Лазерный пистолет	10	50	120	71	4
Плазменный пистолет	20	33	120	143	4
Пистолет-пулемет	12	91	84	48	6.15
Лазерный пистолет Ultracite	24	50	120	70	4
Голос из набора	56	6	84	67	4,6
Западный револьвер	67	6	120	65	5,3

Винтовки

Название оружия	База DMG	Скорострельность	Диапазон	Точность	Масса
Охотничье ружье	40	3	132	65	6.6
Боевая винтовка	27	33	120	61	11,2
Лазерная винтовка
Штурмовая винтовка	17	40	120	65	13,2
Винтовка ручной работы	20	40	120	65	13,6
Винтовка с рычажным механизмом	82	5	123	65	9
Радиевая винтовка	30	40	120	57	11.9

Ружья

Название оружия	База DMG	Скорострельность	Диапазон	Точность	Масса
Помповое ружье	55	5	36	24	7,7
Ружье двуствольное	87	36	180	0	9.6
Боевой дробовик	61	20	72	10	11,9

Тяжелое оружие

Название оружия	База DMG	Скорострельность	Диапазон	Точность	Масса
Ракетная установка	124	4	395	65	21
Миниган	10	273	204	47	18
Пулемет 50 Cal	18	91	204	36	28.8
Криолятор	14	286	120	56	13,3
Толстяк	473	4	117	61	20,5
Огнемет	26	91	72	53	16,1
Пистолет Гатлинга	27	105	120	49	28.4
Лазер Гатлинга	9	273	204	48	19,4
Плазма Гатлинга	16	91	204	23	30,6
LMG	16	929	156	66	21,6
Винтовка Тесла	48	40	120	71	8.2
Лазер Гатлинга Ультрацит	16	273	204	48	19,4

Оружие ближнего боя

Название оружия	База DMG	Скорость	Масса
Боевой нож	9	Быстро	1
Нож Боуи	11	Быстро	1
Серп	15	Средний	3
Свинцовая труба	15	Средний	3
Мачете	16	Средний	2
Топор	16	Средний	3
Ключ трубный	16	Средний	2
Вилы	24	Средний	6
Лыжный меч	44	Средний	3
Гитарный меч	40	Средний	3
Меч китайского офицера	25	Средний	3
Commie Whacker	6	Средний	2
Боксерская перчатка	23	Средний	1
Доска	26	Медленно	3
Бейсбольная бита	.2	Медленно	3
Трость	22	Средний	2
Лопата	22	Медленно	6
Гольф-клуб	25	Медленно	3
Бильярдный кий	37	Медленно	1
Топор универсальный	27	Медленно	4
Пожарный топор	42	Медленно	3
Кувалда	46	Медленно	12
Древний клинок	24	Средний	3
Штурмовой клинок	32	Средний	3
Бинокль	7	Медленно	2
Клинок Бастет	53	Средний	3
Бензопила	1	Быстро	12
Клинок культиста	29	Средний	3
Кинжал культиста	20	Быстро	1
Смерть Тамбо	28	Средний	0.5
Рукавицы Когтя Смерти	48	Средний	10
Сверло	22	Быстро	2,4
Сабля Гранта	26	Средний	3
Наклз	17	Средний	0,5
Свинцовая труба	17	Средний	3
Рукавицы шахтера кротов	33	Средний	15
Гвоздь	32	Средний	3
Вилы	24	Средний	2
Крюк для столба	46	Медленно	7
Силовой кулак	48	Средний	4
Революционный меч	25	Средний	3
Рыхлитель	4	Быстро	6
Скалка	15	Средний	1
Дубинка безопасности	23	Средний	2
Лопата	17	Медленно	6
Серп	22	Средний	3
Копье	25	Средний	2
Выключатель	28	Быстро	1
Утюг для покрышек	22	Средний	2
Барабан войны	45	Медленно	20

Метательное оружие и мины

Название оружия	База DMG	Диапазон	Масса
Метательные ножи	75	12	0.25
Томагавк	100	12	0,7
Коктейль Молотова	50 (8 гор.)	94	0,5
Бейсбольная граната	125	94	`1
Осколочная граната	150	94	0,5
Плазменная граната	200, 200 (Энергия)	94	0.5
Осколочная мина	150	94	0,5
Импульсная мина	175, 175 (Энергия)	94	0,5
Криогенная граната	100	94	0,5
Дросс	5	94	0,5
Газовая граната с галлюцигеном	1	94	1
Ядерная граната	250	94	0.5
Ядерная квантовая граната	300	94	0,5
Орбитальный ударный маяк	1	94	1
Импульсная граната	175	94	0,5
Тыквенная граната	80	94	0,5
Криогенная шахта	175	94	0,5
Осколочная мина	150	94	0.5
Ядерная шахта	250	94	0,5
Плазменная мина	200	94	0,5

Оружие взрывного действия

Название оружия	База DMG	Скорострельность	Диапазон	Точность	Масса
Гранатомет M79	92	4	120	18	8.9

Легендарные эффекты оружия

У вас есть шанс получить легендарные эффекты оружия, если вы победите сильного врага, у которого есть звезды рядом с его именем. Это снаряжение предлагает вам дополнительные бонусы, а также баффы при использовании.

В названии есть модификатор, который позволяет определить, является ли предмет легендарным. Давайте посмотрим на названия модификаторов и на то, что они делают:

• Anti-Scorched : 25% дополнительного урона против Scorched врагов, но на 20% меньше против всех остальных врагов.
• Anti-Armor : 50% брони игнорируется.
• Assassin’s : увеличение урона игрокам на 10%.
• Berserker’s : чем ниже ваше сопротивление урону, тем выше ваш урон.
• Окровавленный : больше урона при низком уровне здоровья.
• Concussive : на 33% повышен шанс поражения VATS.
• Executioner’s : увеличение урона на 50% по целям с низким уровнем здоровья.
• Explosive : Пули взрываются, нанося 15 AoE-урона.
• Exterminator’s : Mirelurks и ошибки получают на 50% больше урона.
• Furious : Последовательные удары по цели увеличивают ваш урон.
• Ghoul Slayer’s : на 50% больше урона, наносимого гулям.
• Охотничий : на 50% больше урона животным.
• Поджигание : 2x урон по целям с полным здоровьем.
• Junkie’s : Больше урона, если у вас есть эффекты отмена химии.
• Mutant’s : увеличение урона на 10%, если вы мутировали.
• Mutant Slayer’s : 30% увеличение урона супермутантам.
• Never Ending : Боезапас неограничен.
• Ноктюрнал : Больше повреждений ночью.
• Stalker’s : 100% точность VATS вне боя, но на 50% больше AP затрат.
• Suppressor’s : враги наносят на 20% меньше урона в течение 3 секунд.
• Инструмент устранения неполадок : 30% увеличение ущерба, наносимого роботам.
• Два выстрела : ваше ружье выпускает дополнительный снаряд.
• Зилот : 30% увеличение урона по гулям.

Модификации оружия

Вы можете создавать моды, а затем применять их к своему оружию, чтобы модифицировать их. На одно оружие может быть только одна модификация одного типа. Просто создайте моды, используя необходимые предметы, когда вы находитесь на одном из верстаков в игре.

модов необходимы, когда вы перейдете на более поздние стадии игры. Давайте посмотрим на все типы модов в Fallout 76.

Модификации оружия

• Приемники : Также известные как Конденсатор, приемники увеличивают ваш урон и дают вам другие преимущества, такие как шанс критического удара. Используйте эти моды для большего урона.
• Стволы : У вас должен быть автоматический ствол, чтобы ваше автоматическое оружие действительно могло работать как автоматическое. То же самое касается снайперской винтовки и снайперского ствола.
• Захваты : Захваты вместе с прикладом помогают стабилизировать оружие и обеспечивают более точную стрельбу и большую дальность действия.
• Журналы : Журналы могут влиять на размер, а также на количество пуль и скорость перезарядки, которые у вас есть. Определенно должен быть у вашего пистолета.
• Прицелы : Это должно быть совершенно очевидно, они помогают лучше целиться как на короткой, так и на большой дистанции.
• Намордники : Намордники могут помочь вам во многих ситуациях. Штыки могут сделать ваше оружие рукопашным, глушители скрывают звук, а компенсаторы уменьшают отдачу. Отличный материал!
• Paint : Вы можете раскрашивать свои моды.

Модификации материалов
Эти модификации можно рассматривать как модификации окраски, но они также могут увеличивать урон, изменяя материал, используемый в оружии. В настоящее время эти моды доступны только для Rolling Pin и Baseball Bat

.

Модификации обновления
Эти модификации увеличивают ваш урон, а часто и тип урона. Иногда они помогают пробивать броню, буквально меняя способ использования оружия.

.
