устройство 57мм автоматической зенитной установки, зенитка проекта 1944 года, характеристики (ТТХ)

Для того чтобы поразить быстро летящую на высоте цель артиллерийским зенитным огнём, требуется насытить небо перед ней градом снарядов. Это возможно лишь применением зенитных автоматических орудий среднего и малого калибра.

Во время Второй Мировой войны на вооружение воюющих стран состояли малокалиберные автоматические пушки с магазинным питанием калибром до 40 мм. После войны резко выросла высота и скорость полёта летательных аппаратов. Требовалось новое, более эффективное зенитное орудие. Им и стала 57-мм зенитная автоматическая пушка С-60.

История создания и применения С-60

Проект С-60 появился в 1944 году, в ЦАКБ (Центральном артиллерийском конструкторском бюро) Грабина. Общее руководство осуществлял знаменитый в будущем конструктор МЗА (малокалиберная зенитная артиллерия) и СЗА (среднекалиберная зенитная артиллерия) Лев Локтев.

Новая 57-мм пушка должна была заменить состоявшую на вооружении ПВО СА (противовоздушная оборона советской армии) 37-мм зенитную пушку 61-К, которая мало того что была довольно неудачной конструкции, физически и морально устарела и не отвечала требованиям предъявляемым современной МЗА.

В 1960 году, после испытаний 57-мм зенитная пушка АПЗ-57 была принята на вооружение под обозначением комплекса С-60. В состав комплекса входило зенитное орудие, установленное на буксируемой платформе, система управления огнем автоматического и полуавтоматического типа.

Боевое крещение С-60 прошла в Корее, в ходе боевых действий выявились значительные недостатки системы подачи боеприпасов, которые в срочном порядке были исправлены в КБ.

Модернизированные орудия этого типа состояли на вооружении СА, кроме того поставлялись во многие страны Варшавского договора и кроме того в страны режим которых поддерживал СССР.

Так эти СЗА приняли участие в боях во Вьетнаме, где прекрасно показали себя при заградительной стрельбе по реактивным самолетам противника. С-60 использовались в ходе арабо-израильских войн, стояли в ПВО Кубы, воевали в Южной Америке и Центральной Африке.

Последнее боевое применение комплекса С-60 в СА было зафиксировано в середине 80-х, дивизион 998 зенитно-артиллерийского полка 201 мсд оснащённый этими орудиями располагался под Кундузом и исполнял функции сторожевого охранения.

На настоящее время в составе полков ПВО Российской армии комплексов С-60 нет, но в заграничных странах они по-прежнему несут свою службу, но уже зачастую в качестве средства огневой поддержки, а не зенитной артиллерии.

Описание АЗП-57 комплекса С-60

Автоматика АЗП-57 основана на отдаче при коротком ходе ствола. Замок поршневого типа, скользящий, возврат за счёт гидравлических и пружинных амортизаторов. Боепитание из магазина на 4 патрона.

Ствол длиной 4850 мм для снижения мощности отката снабжался однокамерным дульным тормозом реактивного типа. Охлаждение воздушное, при нагреве ствола свыше 400 градусов по Цельсию, принудительное охлаждение, оборудование для которого входит в ЗИП пушки.

Морская версия орудия имеет принудительное водяное охлаждение с применением забортной воды. Ствол уравновешивался пружинной, качающейся системой. Тормоз наката гидравлического типа.

Для транспортировки комплекса С-60 предусмотрена четырёхколёсная платформа с торсионной амортизацией. Для ходовой части применены колеса типа ЗИС-5, с заполнением шин губчатой резиной. Скорость буксировки платформы 25 км/ч по грунту, до 60 км/ч по шоссе.

Для буксировки применяется армейский грузовой автомобиль(6х6) или артиллерийский тягач.

Вес комплекса составляет около 4,8 тонн в походном положении. Перевод системы из боевого положения в походное, по нормативам занимает 2 минуты.

Для прицеливания АЗП-57 комплекса применяется векторный полуавтоматический прицел. Наведение орудий входящих в зенитный комплекс осуществлялось несколькими методами:

  • автоматически, с использованием информации с ПУАЗО;
  • в полуавтоматическом режиме, в этом случае используется информация с прицела ЭСП-57;
  • индикаторная, вручную.

Для нормального функционирования комплекса С-60 требовалось свести батарею из 6-8 орудий в единую систему с замыканием на ПУАЗО (прибор управления зенитным огнём) или СОН-9(станция орудийной наводки). Расчёт орудия 6-8 человек.

ТТХ С-60 по сравнению с одноклассниками

ХарактеристикиС-6060 SAK M1950Bofors L70
ПроизводительСССРШвецияШвеция
Длина ствола, мм448034202800
Калибр, мм572х5740
Масса, кг480029003850
Скорострельность, выстр/мин120120 на ствол240
Дальность/досягаемость по высоте, м6000/50006000/50005000/3000
ТранспортбуксируемаяСЗАУСЗАУ

При отличных баллистических характеристиках С-60 тем не менее не могла поддерживать и защищать колонны на марше, ввиду того что это была буксируемая пушка. Для того чтобы перевести систему в боевой режим требовалось время на развёртывание орудий, развёртывания системы управления и подвоз боеприпасов.

В то время как уступающие по характеристикам артсистемы вероятного противника изначально находились на самоходном шасси, что значительно ускоряло время их боевого развёртывания. Это в итоге и привело к снятию с вооружения и передаче в резерв этих орудий.

Дистанция применения орудия по глубине составляло до 6 км, при бронебойном или осколочном снаряде это было довольно эффективное средство поражения лёгкой бронетехники и живой силы противника.

Масса 57 мм снаряда составляла около 2,8 кг, технический темп стрельбы около 60-70 выстрелов в минуту.

В дальнейшем эти орудия в строю заменили более совершенные и снабжённые собственной радиолокационной станцией наведения ЗАК (зенитный артиллерийский комплекс) «Шилка» и «Тунгуска». Эти машины могли сопровождать колонны на марше, кроме того обладали достаточной скорострельностью для борьбы с реактивными самолётами противника.

Попытки модернизации и варианты

Ввиду невозможности прикрытия колонн на марше была предпринята попытка установить ЗАК на шасси тяжёлой бронетехники. Так появился зенитно-артиллерийский комплекс ЗПУ-57-2. В качестве базы использовалось шасси танка Т-55А.

Вместо закрытой башни использовалась открытая сверху вращающая рубка, в которой разместили спарку пушек АЗП-57, с системой наведения, комплекс получил название С-68.

Боекомплект комплекса составлял 300 выстрелов, которые были размещены в обоймах на стеллажах боеукладки корпуса и башни. Исключение составляли 52 снаряда расположенные под поликом башни.

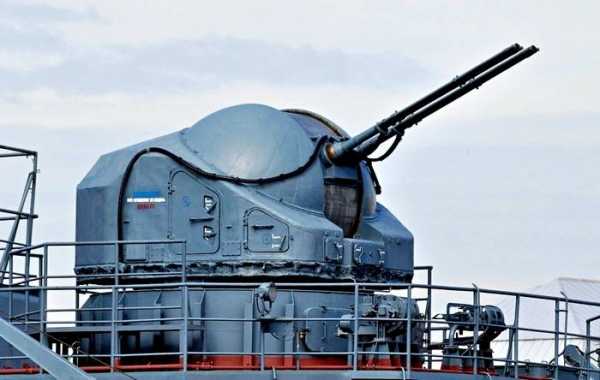

Морская модификация пушки получила название АК-725, она устанавливалась на катера и корабли Советского ВМФ в период с 1950 по 1962 год. Так например этим комплексом были вооружены БДК (большие десантные корабли) того периода, а также большая часть ракетных катеров. Основным отличием от сухопутного варианта было водяное охлаждение стволов орудия и размещение боекомплекта в ленте.

Последняя попытка модернизации неплохого, в общем-то, орудия была предпринята в 90-е годы. Был разработан необитаемый модуль для установки на бронетехнику АУ220М, но на вооружение этот модуль в настоящее время не принят, так как военные посчитали, что для их целей на БМП вполне хватает 30 мм автоматических пушек и 100 мм пусковых установок.

В Польше была выпущена «Umbrella-57», которая представляет собой орудие АЗП-57 на новой платформе с усовершенствованной системой наведения.

Несмотря на совершенствование средств защиты и нападения сейчас активно ищется применение для устаревших, но все ещё грозных артиллерийских комплексов, в том числе и С-60. В настоящее время активно исследуется возможность применения этих орудий для вооружения бронетехники и использования их для поражения наземных целей.

Также рассматривается вариант применения этих орудия для вооружения скрытых огневых точек типа «Горчака», использования СЗА для вооружения лёгких катеров и судов флота.

Видео

warbook.club

С-60 — 57-мм буксируемая зенитная автоматическая пушка обр. 1950 г.

«Советская 57-мм буксируемая зенитная автоматическая пушка С-60. История создания и особенности конструкции.»


История создания 57-мм зенитной пушки С-60

57-мм буксируемая зенитная автоматическая пушка обр. 1950 г. С-60, была разработана в КБ Л. К. Локтева и поступила на вооружение Советской Армии в начале 1950-х годов взамен 37-мм буксируемой зенитной пушки обр. 1939 г.

Пушка предназначена для уничтожения воздушных целей на высоте до 6000 м (с применением артиллерийского вычислителя ПУАЗО) или 5500 м (при использовании полуавтоматического зенитного прицела), а также наземных, в том числе бронированных, целей на дальности до 12 000 м. В настоящее время для наведения и корректировки огня, для этих целей применяются интегрированные радиолокационно-вычислительные комплексы, по типу комплекса ВАЗА.

Пушка С-60 применяется в составе батареи. Для уничтожения воздушных целей используются унитарные выстрелы с осколочными трассирующими снарядами ОР-281 и 0Р-281У, а для уничтожения наземных бронированных целей — унитарные выстрелы с бронебойными трассирующими снарядами БР-281 и БР-281У. Осколочные снаряды оснащаются расположенным в боевой части взрывателем с самоликвидатором.

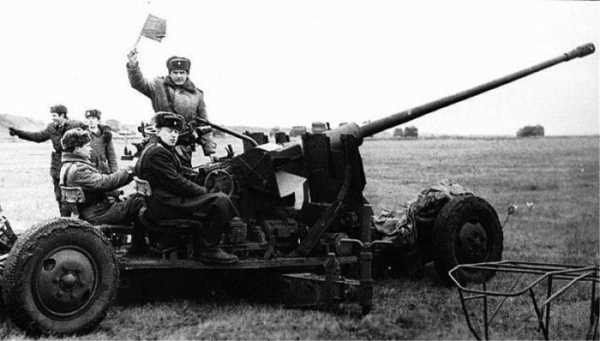

57-мм буксируемая зенитная автоматическая пушка С-60 обр. 1950 г.

Штатным тягачом пушки С-60 может быть автомобиль с колесной формулой 6х6: (ЗИЛ-151, «Урал-375Д» и др.) или артиллерийский тягач.

Кроме государств бывшего Советского Союза она состоит на вооружении армий более 35 стран, в том числе бывшего Варшавского договора, а также Алжира, Китая, Кубы, Египта, Индонезии, Ирака, Ирана, Ливии и бывшей Югославии. Орудие производилось в СССР, а также по лицензии в Польше и Китае (Тип 59).

Конструкция 57-мм зенитной пушки С-60

Зенитная пушка С-60 является автоматическим оружием, действующим по принципу короткого отката ствола, запираемого с помощью поворота затвора. Ствол с нарезным каналом заканчивается однокамерным многооконным дульным тормозом.

На стволе установлен накатник пружинного типа. В орудии применяются поршнево-винтовой затвор, двигающийся вдоль оси пушки (перед первым выстрелом он открывается вручную), люлька цилиндрического типа, два пружинных уравновешивающих механизма буксирного типа, гидравлический шпиндельный тормоз отката с выравнивателем объема жидкости, полуавтоматический прицел векторного типа, щитовое прикрытие, четырехколесное шасси, подвешенное на рессорах опорных катков, а также верхний станок лафета с платформой, на которой расположены сиденья для трех дежурных.

На люльке расположен спусковой механизм, состоящий из автоматического и ножного спусков, а также механизм отвода затвора вручную. Пушка оснащена оборудованием для охлаждения ствола (после производства очереди из 40—50 выстрелов), принцип работы которого, основан на перекачивании жидкости через канал ствола.

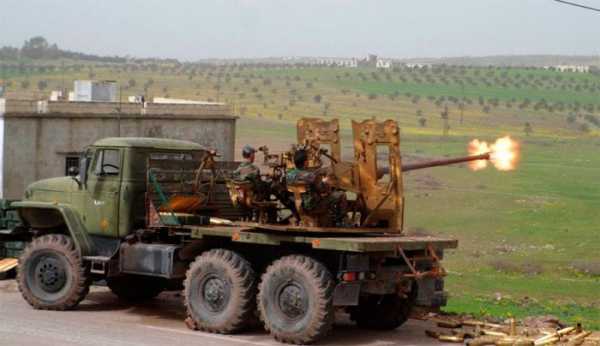

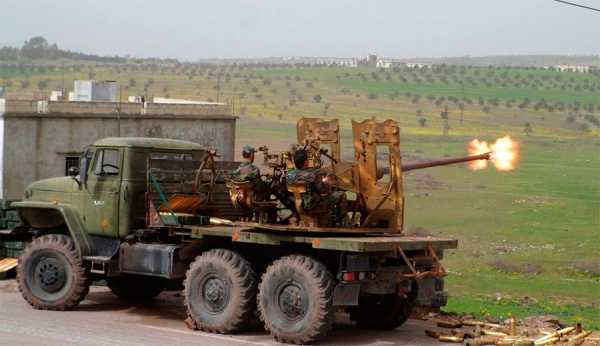

C-60 приспособленная на шасси грузовика «Урал». Авторы занятной самоделки — сирийская арабская армия

Наведение орудия в обеих плоскостях производится с помощью электрического привода или вручную. Причем во время наведения вручную подъемный механизм имеет одну скорость наведения, а поворотный — две. Подъемный механизм установлен на платформе с левой стороны пушки, а поворотный механизм — с правой.

Питание С-6О происходит из обойм емкостью 4 выстрела, которыми вручную снаряжается магазин боеприпасов, расположенный с левой стороны люльки орудия.

В боевом положении орудие опирается на четыре винтовых подъемника (по одному с каждой стороны орудия), расположенных на откидных плечах, причем в случае необходимости из него можно вести стрельбу и из походного положения.

Модернизация зенитной пушки С-60

В 1990-х годах Научно-производственный центр профессиональной электроники Radwar S.A. (Польша) провел модернизацию пушек С-60 для их использования в зенитном артиллерийском комплексе «Амбрэлла-57», взаимодействующем с радаром N-22 для обнаружения низколетящих целей. Он состоит из батареи из четырех пушек С-6ОМ, машины управления огнем WD-95, монокуляра для производства наблюдения TZKM, а также полевого генератора PAD-20.

Пушки С-60М оснащены новой системой электроприводов и цифровыми системами для взаимодействия с машиной управления огнем, поэтому они могут наводиться на цель автоматически или полуавтоматически, а также вручную (аварийно). Машина управления огнем WD-95 обеспечивает прием и изображение получаемой от радара информации о ситуации в воздухе, обнаружение и слежение за целями с помощью телевизионной камеры или FLIR (до 10 км), выбор цели для уничтожения, автоматическое наведение каждой пушки, прием информации о координатах цели от монокуляра TZKM, главной задачей которого является поиск и слежение за целями.

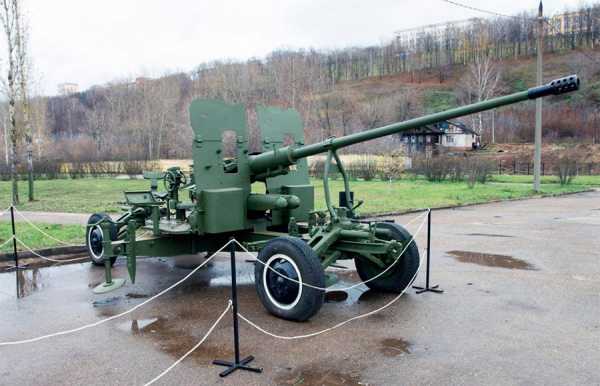

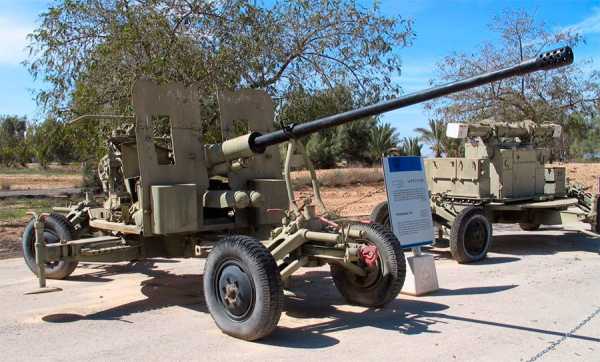

С-60 на ближнем востоке — где-то музейный экспонат, а где-то, все ещё воюет

Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет

armedman.ru

Перспективная зенитная самоходка с 57-мм орудием

Продолжаются работы по созданию нового вооружения и военной техники. В частности, ведется проектирование новых боевых модулей для техники разных классов, оснащенных различным вооружением. На днях стало известно, что в обозримом будущем парк техники отечественных вооруженных сил может пополниться новым артиллерийским зенитным комплексом. Разработка такой системы ведется в настоящее время в ЦНИИ «Буревестник».

15 июля РИА Новости опубликовало интервью с генеральным директором ЦНИИ «Буревестник» Георгием Закаменных. Руководитель предприятия рассказал о различных аспектах работы и новых проектах. Среди прочего он упомянул о работах по проекту перспективного зенитного артиллерийского комплекса. Подобная техника, создаваемая в интересах войсковой противовоздушной обороны, будет оснащена орудием калибра 57 мм. Характерной особенностью этого комплекса будет боевой модуль, вынесенный за пределы корпуса машины. Управление работой всех систем в таком случае будет осуществляться дистанционно.

К сожалению, гендиректор организации-разработчика не раскрыл подробности нового проекта. Стал известен только калибр орудия, назначение и некоторые особенности компоновки нового комплекса для войсковой ПВО. Тем не менее, ранее опубликованные сведения о проектах ЦНИИ «Буревестник» и других смежных организаций могут служить подсказками при попытках предугадать облик перспективной зенитной артиллерийской самоходки. Дело в том, что специалисты «Буревестника» в настоящее время занимаются разработкой боевых модулей, предназначенных для использования в составе техники на основе новейших унифицированных платформ.

Кроме того, несколько месяцев назад был представлен проект боевого модуля с 57-мм автоматической пушкой. По словам Г. Закаменных, в рамках нового проекта ведется создание 57-мм самоходного скорострельного зенитного артиллерийского комплекса. Эти сведения, а также опубликованная ранее информация может быть основой для предположений о различных особенностях перспективной боевой машины. Попробуем собрать имеющиеся данные и представить, каким может быть новый зенитный комплекс.

В настоящее время на вооружении российской армии состоит несколько зенитных комплексов войсковой ПВО, оснащенных артиллерийскими орудиями. Прежде всего, это самоходки «Тунгуска» и «Панцирь-С1». Они несут 30-мм автоматические пушки, предназначенные для уничтожения воздушных целей на малой дальности. Помимо пушек эти комплексы оснащаются управляемыми ракетами, увеличивающими радиус действия и повышающими вероятность уничтожения целей. Имея определенное сходство на уровне концепции вооружения, комплексы «Тунгуска» и «Панцирь-С1» отличаются базовыми шасси. Они основываются на гусеничном и колесном шасси соответственно.

На данный момент нельзя с уверенностью говорить даже о классе шасси, которое будет использоваться в новом проекте. Тем не менее, наиболее вероятным вариантом является применение гусеничного шасси. Подобная техника по проходимости и другим характеристикам превосходит колесную, что должно обеспечить новой машине высокую подвижность. Кроме того, в таком случае появится возможность работать в одних боевых порядках с танками, БМП и иной техникой.

Информация об использовании орудия калибра 57 мм представляет наибольший интерес. Подобное вооружение на протяжении нескольких десятилетий фактически было забытым и не использовалось на новой технике. Теперь же наметилась тенденция к возвращению такого оружия. Считается, что орудия калибра 57 мм представляют большой интерес, поскольку их мощность позволяет эффективно бороться с бронетехникой, рассчитанной для защиты от артиллерии меньших калибров, в основном до 30 мм. Таким образом, в ближайшем будущем возможно появление целого ряда пушек, превосходящих по калибру распространенные сейчас образцы.

Необходимо отметить, что подобное вооружение уже появилось в нашей стране. В начале этого года ЦНИИ «Буревестник» впервые представило новый боевой модуль АУ-220М. Эта система предназначается для установки на модернизируемые и новые боевые машины различных типов, что, как ожидается, позволит значительно повысить их огневую мощь. Кроме того, по информации разработчика, боевой модуль АУ-220М может использоваться для атаки воздушных целей, что приведет к расширению сферы применения боевых машин.

Следует обратить внимание на общую архитектуру нового боевого модуля. Он выполнен в виде системы, устанавливаемой на крыше корпуса базовой машины, за пределами обитаемого объема. Именно о такой архитектуре перспективной техники несколько дней назад говорил гендиректор ЦНИИ «Буревестник». Таким образом, появляются основания считать, что в составе перспективного зенитного комплекса может использоваться модуль АУ-220М или, скорее, его доработанная версия.

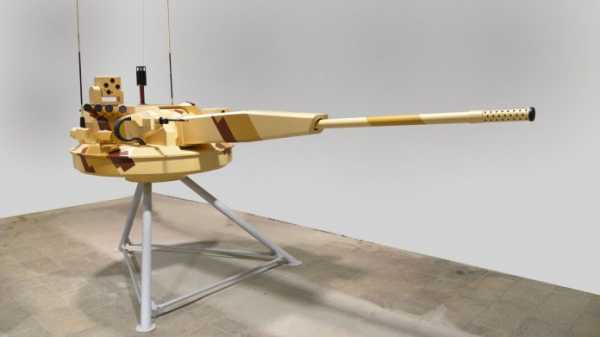

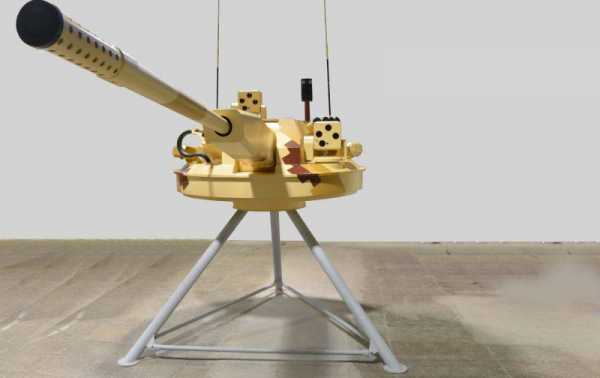

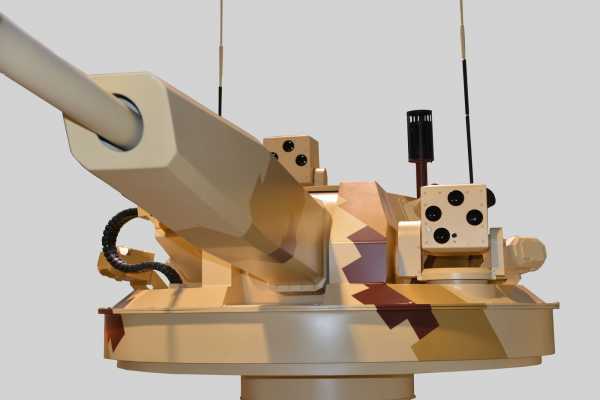

Боевой модуль АУ-220М представляет собой специальную башню с вооружением, полностью монтируемую за пределами внутреннего объема боевой машины. Все основное оборудование модуля монтируется на опорной платформе, устанавливаемой на базовую боевую машину. На верхней поверхности платформы предусматривается броневой кожух, закрывающий казенную часть пушки и автоматику заряжания. В передней части кожуха имеется окно для орудия. Пушка калибра 57 мм имеет нехарактерно длинную маску, закрывающую не только казенную часть, но и почти половину ствола. Общая длина боевого модуля достигает 5,82 м, максимальная ширина – 2,1 м, высота с учетом всех агрегатов – до 1,3 м.

Корпус боевого модуля собирается из броневых листов различной толщины. Заявлена всеракурсная защита агрегатов от пуль калибра 7,62 мм. Лобовая проекция модуля, в свою очередь, способна выдержать попадание снаряда калибра 30 мм. Таким образом, боевой модуль АУ-220М оказывается защищен от большинства угроз, возникающих на поле боя в настоящее время, в первую очередь от стрелкового оружия и малокалиберной артиллерии противника.

Слева от орудия и на верхней поверхности его кожуха устанавливаются два блока с оптико-электронной аппаратурой для поиска целей и наведения вооружения. По информации разработчика, в составе прицельного комплекса имеются оптический и тепловизионный каналы. Поле зрения аппаратуры стабилизировано в двух плоскостях. Также предусматриваются лазерные дальномеры.

Боевой модуль оснащается системой управления огнем, обрабатывающей всю необходимую информацию. Имеется возможность обнаружения и атаки целей в любых метеоусловиях и в любое время суток. Для управления стрельбой из пушки и из пулемета используется одно и то же прицельное оборудование.

Главным оружием боевого модуля АУ-220М является нарезная пушка калибра 57 мм. Механизмы установки орудия обеспечивают вертикальное наведение в пределах сектора от -5° до +75°. Вращение башни позволяет вести огонь в любом направлении. Автоматическая пушка может вести огонь с темпом до 200 выстрелов в минуту. Возимый боекомплект состоит из 200 снарядов.

Орудие использует унитарные выстрелы со снарядами нескольких типов. В зависимости от тактической необходимости оператор боевого модуля может использовать бронебойные, осколочно-фугасные или управляемые снаряды. Максимальная дальность эффективного огня достигает 12 км. Для снижения воздействия на агрегаты боевого модуля и базовой машины пушка оснащена дульным тормозом.

Справа от основного орудия на боевом модуле, в специальном броневом кожухе, устанавливается спаренный пулемет калибра 7,62 мм. Наведение пулемета осуществляется за счет общих с пушкой механизмов. Боепитание производится при помощи гибкого металлического рукава, по которому проходит патронная лента. Внутри корпуса боевого модуля располагаются ящики на 2000 патронов. Использованный пулемет позволяет атаковать живую силу и незащищенную технику на дистанциях до 1500 м.

По имеющимся данным, проект боевого модуля АУ-220М с пушкой калибра 57 мм разрабатывался специально для перспективной колесной боевой машины пехоты «Атом», разрабатывавшейся в рамках российско-французского сотрудничества. После недавних событий на международной арене проект разработки боевой машины был остановлен, но работы по созданию боевого модуля, по-видимому, продолжились. Результатом этого стал «премьерный показ» новой системы, состоявшийся в начале года.

Известные характеристики системы АУ-220М позволяют прочить ей большое будущее. Очевидно, что боевая машина с таким вооружением будет иметь большие преимущества перед всеми существующими сейчас бронетранспортерами, БМП и т.д. За счет пушки большего калибра будет обеспечиваться определенный выигрыш в дистанции эффективной стрельбы всеми типами снарядов, в том числе бронебойными. Кроме того, 57-мм орудие с соответствующим боеприпасом будет иметь повышенные показатели бронепробиваемости, что тоже скажется на боевых возможностях.

По данным разработчика, новый боевой модуль оснащается системами наведения оружия, позволяющими вести огонь с углами возвышения до +75°. Таким образом, гипотетическая бронемашина с модулем АУ-220М сможет бороться не только с наземными целями, но и с определенным успехом атаковать воздушные. Для эффективного уничтожения летательных аппаратов, тем не менее, могут потребоваться некоторые доработки.

Отечественный и зарубежный опыт показывают, что для использования в составе зенитных самоходных установок боевой модуль должен иметь некоторые специфические особенности. Так, необходим максимально возможный угол возвышения на уровне 80-85°. Кроме того, требуются радиолокационные системы для обнаружения и сопровождения летящих целей, а также аппаратура для обработки информации и автоматического управления вооружением. Наличие оптико-электронных систем тоже важно, но сами по себе они недостаточны для решения возлагаемых задач.

Также требуется определенная доработка орудия и боеприпасов для него. Наиболее перспективным и эффективным средством поражения воздушных целей считаются осколочно-фугасные артиллерийские снаряды с управляемым подрывом. Существующие системы этого класса включают в себя специальный программируемый взрыватель и устройство-программатор. В ходе выстрела программатор вводит в снаряд необходимые данные, благодаря чему подрыв боевой части производится на заранее определенном расстоянии от орудия. За счет точного расчета углов наведения и времени подрыва снаряда взрыв происходит в близости от цели, вследствие чего она получает многочисленные повреждения осколками.

Можно предположить, что использование 57-мм пушки позволит значительно повысить боевую эффективность зенитной системы в сравнении с существующими комплексами. В настоящее время большинство подобных систем оснащается пушками калибра не более 30-35 мм, что соответствующим образом сказывается на могуществе снарядов.

Исходя из имеющейся информации, можно предполагать, что перспективная зенитная самоходная артиллерийская установка, упомянутая Г. Закаменных, будет оснащена новой модификацией боевого модуля АУ-220М, доработанной для использования в противовоздушной обороне. В качестве шасси для такой машины может использоваться различная отечественная гусеничная техника. При этом, принимая во внимание последние разработки в этой области, нельзя исключать, что основой для перспективной самоходки станет одно из новейших унифицированных шасси, например, «Курганец-25».

По понятным причинам, пока можно только строить предположения. Тем не менее, имеющиеся сведения позволяют с определенной уверенностью выдвигать те или иные идеи. Насколько верными окажутся все эти предположения – покажет время. Однако уже сейчас понятно, что использование новой 57-мм пушки позволит значительно повысить характеристики нового зенитного комплекса и обеспечить значительное превосходство над другими аналогичными системами. Остается только ждать новые сообщения на интересную тему и ждать, когда организация-разработчик будет готова представить открытую информацию о своем новом проекте.

/Кирилл Рябов, topwar.ru/

army-news.ru

С-60: зенитно-артиллерийский шедевр

Автоматическая 57-мм зенитная пушка С-60 — один из тех знаменитых образцов оружия, чью истинную роль в истории и долгую жизнь вряд ли кто мог предвидеть в момент его создания. Пушка поступила на вооружение ещё в 50-х годах, вобрав в себя и богатый опыт Великой Отечественной и самые передовые достижения техники того периода. Но и до сих пор С-60 остаётся среди наиболее востребованных в бою артиллерийских систем, а конструкция пушки включена в состав новейших разработок отечественной «оборонки». Это даёт С-60 право войти в золотой фонд российского оружия. «Армейский стандарт» разбирался почему.

История создания шедевра

Скажем сразу: если бы не было С-60, куда менее заметны были бы успехи ПВО Северной Кореи и Вьетнама, Египта и Сирии, не появились бы зенитная самоходная установка ЗСУ-57-2 и корабельная артсистема АК-725, а в 21-м веке — перспективный боевой модуль АУ-220М «Байкал». Да и новейшая система «Деривация-ПВО» осталась бы без орудия. Но, вернемся к истории создания С-60.

Несмотря на кризисное положение с отечественной малокалиберной зенитной артиллерией в 30-е годы, к началу войны в СССР успели разработать и освоить в серии 37-мм автоматические зенитные пушки 61К или АЗП-37, созданные по образу и подобию популярной 40-мм зенитной пушки Bofors. Пушки обоих типов имели обойменное питание, сходную систему прицеливания и размещались на высокоподвижной четырёхколёсной тележке. Она не только быстро переводилась в боевое положение, но и при неотложной необходимости позволяла вести огонь с ходу.

Малокалиберные скорострельные АЗП-37 прикрывали наземные войска от вражеской авиации, атакующей с высот до 3000 метров. В свою очередь борьба с высотными целями, такими как средние и тяжёлые бомбардировщики, была возложена на крупнокалиберные орудия 76–85 мм. Сконструированные позже 25-мм пушки, выполненные также по типу Bofors, остались практически невостребованными, так как необходимости в них в общем, уже не было.

Существенным недостатком орудий АЗП-37 было отсутствие централизованных систем точного дистанционного наведения, подобных прибору управления артиллерийским зенитным огнём (ПУАЗО), на котором вырабатывались данные для точной стрельбы по воздушной цели. Возимыми блоками прибора управления комплектовались только батареи крупнокалиберных орудий, а расчет 37-мм орудия мог пользоваться лишь данными ручного дальномера с относительно небольшой базой. Поэтому точность стрельбы была невысока. Это компенсировалось высокой скорострельностью единичного орудия (практически 120–150 выстрелов в минуту) и массированным огнём всей батареи, в составе которой имелось четыре, чаще — шесть, иногда — до восьми орудий.

Огонь велся, как правило, заградительный, но общее количество выстрелов зачастую приводило и к поражению цели. Послевоенные оценки показали, что в целом огнём малокалиберной зенитной артиллерии было сбито около 68% воздушных целей, уничтоженных зенитными средствами. Эффективность 37-мм боеприпаса была достаточна и для поражения наземных целей, в том числе лёгкой бронетехники. Такое применение зенитных пушек стало, в общем-то, обычным делом.

Необходимость увеличения калибра автоматических зенитных пушек для обстрела целей, летящих выше 3000 метров, выявилась практически сразу с началом войны, однако тогда главные усилия были приложены к серийному производству АЗП-37 для полного оснащения войск и восполнения боевых потерь.

Выбирая перед войной калибр для создаваемой отечественной автоматической зенитной пушки, специалисты Артиллерийского управления Рабоче-Крестьянской Красной армии (РККА) решили, что артсистема под 45-мм снаряд — один из стандартных калибров отечественной артиллерии — будет существенно дороже в эксплуатации, чем 37-мм. Не имея при этом существенных преимуществ в эффективности поражения цели из-за отсутствия дистанционного взрывателя для снарядов малых калибров. И, поскольку следующим более крупным стандартным калибром в нашей артиллерии являлся 57 мм, то именно его и выбрали для будущей среднекалиберной зенитной пушки. Дальность стрельбы новой пушки возрастала вдвое, также вдвое увеличивалась мощность снаряда.

Лев Локтев, руководитель конструкторской группы завода №8, расположенного в подмосковном Калининграде (ныне город Королёв), предвоенных разработчиков отечественных автоматических зенитных пушек, работая в эвакуации в Перми заместителем главного конструктора, уже в 1942 году начал продумывать решения, которые лягут в основу новой автоматической 57-мм пушки.

Теоретический анализ проекта Льва Локтева сделал Михаил Логинов, а сам проект получил жизнь в 1944 году, уже после их возвращения из эвакуации и перехода в Центральное артиллерийское конструкторское бюро (ЦАКБ). Директором и главным конструктором ЦАКБ был знаменитый Василий Грабин, переехавший вместе с коллективом в Калининград с горьковского завода №92. К моменту создания АЗП-57 организация была переименована в НИИ-58.

В 1946 году новое орудие было представлено на полигонные испытания. Но потребовалась длительная доводка. В августе-сентябре 1949 года доработанный образец успешно завершил испытания, и в январе 1950 года орудие С-60 под обозначением «57-мм зенитная автоматическая пушка АЗП-57» было принято на вооружение. Серийное производство было развернуто на заводе №4 в Красноярске.

Простого увеличения калибра было уже недостаточно. К концу войны стало ясно, что появившиеся реактивные самолёты — это качественный скачок в развитии авиации, который требует ускорения реакции ПВО, увеличения дальности обнаружения с помощью РЛС и максимального сосредоточения зенитного огня на быстро перемещающейся цели. Решение этих задач было возложено на систему управления огнем (СУО), сопряжённую с орудиями, оснащёнными электромеханическими приводами. Тем самым батарея АЗП-57 стала одним из первых зенитных комплексов. Это стало главным отличием системы С-60 от прочих образцов.

Наведение С-60 осуществлялось дистанционно, с помощью следящих приводов ЭСП-57, работавших от приборов управления артиллерийским зенитным ПУАЗО-6 или ПУАЗО-6-60. В свою очередь прибор управления артиллерийским зенитным огнём получал данные от радиолокационной станции орудийной наводки СОН-9 (затем от радиолокационного приборного комплекса РПК-1 «Ваза» со счетно-решающим прибором «Буксир»).

Режим стрельбы мог быть автоматическим, полуавтоматическим (по данным ЭСП-57) или ручным. Максимальная численность орудий в батарее — восемь, так как именно для такого количества имеется возможность подключения. Пушка имеет традиционную четырёхколёсную тележку и складываемый щит, что содействует скрытности при ведении огня по наземным целям.

Само же орудие АЗП-57 имеет автоматику, основанную на отдаче при коротком ходе ствола. Замок скользящий, поршневого типа, с возвратом за счёт гидравлических и пружинных амортизаторов. Темп стрельбы 120 выстрелов в минуту, заряжание обоймами по 4 патрона. При этом стрельба в режиме коротких очередей, которой содействует заряжание обоймами, оптимальна, поскольку охлаждение ствола воздушное и при его нагреве свыше 400 градусов Цельсия обязательно принудительное охлаждение. Оборудование для него входит в комплект запасных частей, инструментов и принадлежностей (ЗИП) пушки.

Без охлаждения для пушки, сделавшей 15 выстрелов, рекомендован перерыв в стрельбе на 5 минут, после 40 выстрелов — на 20 минут. Полностью проблема охлаждения пушки АЗП-57 решена на морской башенной артиллерийской установке АК-725, где осуществляется принудительная прокачка воды через водяные рубашки столов. Башня АК-725 была принята на вооружение в 1958 году.

Корейский дебют

Только что поступивший в войска комплекс С-60 почти сразу же прошёл обкатку боем в Корейской войне. Там ещё раз подтвердилась недостаточная дальность стрельбы АЗП-37. Позиции зенитчиков подвергались ударам американской авиации с дистанции большей, чем их зона поражения.

Орудия С-60 в свою очередь доказали свою эффективность, но затем вдруг посыпались отказы заряжания. Нервы конструкторам потрепали немало, прежде чем выявилась истинная причина отказов. Оказалось, завод-изготовитель в лучших традициях советской промышленности «по производственной необходимости» заменил сталь в пружинах на другую, после чего они перестали выдерживать нагрузку.

Пушку сделали надёжной, а представителей КБ отправили в КНР — помогать братской стране осваивать изготовление С-60, которую китайцы затем от своего имени продавали всем желающим как «Тип-59». Как и во множестве других случаев, СССР щедро поделился со страной «народной демократии» своими технологическими наработками, умудрившись при этом никак не защитить свои авторские права.

Серийное производство С-60 велось с 1950 до 1957 года. Стволы и установки изготавливались на заводах №4, №7, №92, №235 и №946. Всего было выпущено 5725 пушек, которые были поставлены примерно в 60 стран мира. До сих пор сотни С-60 продолжают оставаться на вооружении или как минимум на хранении.

С-60 не мог защитить войска на марше, так как нуждался в предварительном развёртывании, поэтому была создана зенитная самоходная установка со спаренным вариантом пушки С-68. Правую пушку «отзеркалили», чтобы расположить лотки заряжания по обеим сторонам «спарки», сдвинули левую и правую максимально плотно, для чего даже пришлось один из стволов сместить чуть назад. Спарку пушек разместили в открытой башне, буквально распихав боекомплект по всем возможным её уголкам, сильно стеснив при этом работу расчёта.

Корпус зенитной самоходной установки «объект 500» создали в габаритах танка Т-55 из тонких бронелистов и элементов ходовой части танка, сократив число катков на один благодаря экономии массы за счёт брони.

Зенитную самоходку приняли на вооружение как ЗСУ-57-2, но, поскольку орудия лишились системы управления огнём, вместо которой остался лишь простой построительный прицел, эффективность огня стала неудовлетворительной. Более совершенный образец ЗСУ-57 с закрытой башней и системой управления огнем, включающей бортовую РЛС, создать по программе «Днепр» так и не удалось — не позволили габариты электроники того времени.

Ну а в танковых и мотострелковых полках, так и не получивших ЗСУ-57 в достаточных количествах, явочным порядком зачастую стояли на вооружении батареи С-60, несмотря на всю их громоздкость.

Участница всех войн

Начиная с войны в Корее С-60 участвовали практически во всех военных конфликтах в Юго-Восточной Азии, на Ближнем Востоке и на Балканах. Долгое время 57-мм пушки, управляемые РЛС, оставались надёжным средством ПВО на средних высотах, в качестве которых противостояли авиации США и Израиля, разумеется, несли потери, но и добивались успеха. Возможно, последнее боевое применение С-60 как средства ПВО состоялось во время «Бури в пустыне», когда иракцы утверждали, что им удалось поразить несколько боевых самолётов США и Великобритании с батарей прикрытия аэродромов.

Гораздо чаще С-60 применяется как штурмовое орудие, зачастую установленное на импровизированную базу грузовика или танка. Способность вести огонь на дальность до 4 км снарядами, могущество которых практически не уступает боеприпасам специализированной противотанковой артиллерии, сделало эту пушку почти «чудо-оружием» для воюющих сторон гражданской войны в Сирии. Аналогично «дооснащённые» мешками с песком или листами котельного железа «штурмовые» ЗСУ-57-2 чрезвычайно ценились и в джунглях Вьетнама, и на полях бывшей Югославии.

Видимо, последнюю реальную боевую службу в армии СССР батареи С-60 несли в середине 80-х годов в составе ограниченного контингента советских войск в Афганистане, охраняя аэродром Кундуз.

К началу 2000-х годов ЦНИИ «Буревестник» разработал башенный артиллерийский модуль, в основе которого вариант артсистемы С-60 с изменённой системой подачи боеприпасов. В частности, новая башня предлагалась для модернизации зарубежным эксплуатантам лёгких танков ПТ-76 советского выпуска, штатное орудие которого Д-56Т к настоящему времени полностью потеряло боевую эффективность. Реинкарнация С-60 пробивает до 100-мм гомогенной брони, то есть поражает в борт любой современный танк.

В составе АУ220М, универсального необитаемого боевого модуля, 57-мм пушка была вновь представлена в Нижнем Тагиле на оборонной выставке «Russian Expo Arms-2013». Аналогичный модуль на шасси БМП-3 экспонировался там же два года спустя как БМП «Драгун» и, наконец, в составе зенитного артиллерийского комплекса «Деривация-ПВО», вышедшего на испытания в этом году, пушка индекса 2А90, сменившая однокамерный дульный тормоз реактивного типа на новую, гораздо более сложную конструкцию, по сути остаётся всё той же самой, классической АЗП-57. Значит, С-60 — жить!

armystandard.ru

Чехословацкая 57-мм зенитная пушка R-10

В марте 1944, оккупационные власти послали представителей Skoda Pilsen в Брно, для изучения автоматических функций 30-миллиметрового зенитного орудия. Эту систему должны были использовать в новых 50-миллиметровых зенитных орудиях . Работа над проектом продолжилась даже после окончания Второй Мировой Войны в экспортных целях. Характеристики данного орудия, выпускаемого Skoda, были: дальность стрельбы —  8000 м., скорость снаряда – 1000 м/с, вес снаряда – 2,5кг. Позже калибр этого орудия был увеличен до 55 мм, данный факт указывает на связь с разработками во время Второй мировой Войны, такой калибр использовала Германия (например  у орудия Gerät 58 был калибр 55мм). Чешский Ordnance Board проявил интерес к данному орудию и на встрече 10-ого апреля 1947 года предложил Skoda провести работы по увеличению калибра зенитного орудия до 57-миллиметров, это предложение можно считать попыткой приблизиться к стандартам Советского союза.

Требования к проекту

10 июня 1947 года национализированная компания Skoda получила разрешение на создание первого тестового образца. Но официальное требование Артиллерийского Командования для производства  было подписано только 4 марта 1948 года. Тогда командованию понадобилось  57-миллиметровое орудие с автоматической подачей снарядов, скорость снаряда которого при выстреле достигала бы 300 м/с (1080 км/ч) и с дальностью выстрела 5500 м. В это же время были проведены испытания различных орудий на самолётах, в испытаниях участвовали 30-миллиметровые, 37-миллиметровые и 40-миллиметровые орудия,  в результате Армии показалось, что калибр в 57 миллиметров слишком большой. Таким образом, в орудии могли появиться существенные изменения, так как в июле 1948 года компанию Skoda попросили уменьшить калибр до 50 миллиметров. Однако компания Skoda пыталась отстоять первоначальную разработку с калибром в 57 миллиметров и в сентябре 1949 года Армия одобрила орудие.

Первоначально было разработано три основных варианта орудия, они отличались друг от друга в установке и по способу подачи снарядов (из магазина или ленты). Первый образец (под маркировкой R8) был создан в марте 1949 года; у него была крестовидная форма со съёмной колёсной базой, которая делалась в Германии (Чехословацкая маркировка 104n). Эта установка, которая весила почти три тонны, пользовалась успехом в 1948 году. Подача снарядов была организована с помощью 3 лент с боеприпасами. У орудия под маркировкой R10 была схожая система подачи снарядов, но установка была произведена на шасси, поэтому орудие весило на тонну больше. Зенитное орудие R12 также было установлено на шасси, но подача снарядов осуществлялась с помощью двух сороказарядных магазинов. Это увеличивало вес в отличие от R10 на 500 кг. В 1950 R12 был улучшен и представлен в виде парного орудия (маркировка R13) или на SP платформе (для примера платформа KOTRA 8APC).

Соревнование в Брно

Независимо от компании Skoda, 50-миллиметровая автоматическое зенитное орудие было создано в  Zbrojovka Brno. Так как у этого орудия была более сложная автоматическая конструкция, то его разработку прекратили в 1950 году в пользу проекта компании Skoda. После испытаний, проведенных с 9 по 14 марта 1950 года, были выдвинуты более точные требования к орудию. Горизонтальная дальность стрельбы должна была достигать 13500 метров, а вертикальная 5500 метров. Также военные хотели, чтобы оружие имело угол вращения в 180 градусов. До выхода из строя образец должен был выстрелить примерно 2000 снарядов. Платформа орудия должна быть съёмной и команда орудия должна быть защищена бронированным листом, который мог бы защищать от осколков и патронов калибром 7,92 мм. Поворот по горизонтали должен составлять примерно 40 °, а по вертикали 20°. Для этого у платформы должен быть свой бензиновый двигатель. Длина ствола орудия планировался не более 1050мм и вес платформы с орудием при перемещении должен быть не более 4 тонн.

Для батареи из 6 орудий разработано головное орудие с радиопередатчиком. Для наведения огня по воздушным целям с максимальной скоростью 220 м/с (800км/ч) был предложен круглый прицел с перекрестьем. Для боевых действий против танков был установлен отдельный прицел vz.47. Skoda выступила против установок на немецкой колёсной базе R8, поэтому получено разрешение на массовое производство именно R10. В 1950 году также налажено производство образца R10 на прицепной установке. В это время производство оружия начали переносить из компании Skoda (вскоре ZVIL Plzen,) в Словакию, где конструкторские документы уже изучались в Konstrukta Trencin.

Разработка прототипов

Из-за национального объединение работу по улучшению орудий были приостановлены в мае 1950 года, а продолжили их только в ноябре того же года. С 10 октября 1951 года работы продолжились только над неприцепными образцами. В июне 1952 года первые образцы R10 были переданы на вооружение. В них было так много недостатков, что сначала их не захотели принять. В августе 1952 года образцы не прошли по критериям военных, после переделок вес орудия увеличился на тонну. В этом же году создан и предложен второй вариант R10 но, оба орудия имели много дефектов и недостатков и эти орудия перенесли в категорию опытных образцов.

Хотя те образцы и не преуспели, под влиянием напряженной международной ситуации и ожидания Третей Мировой Войны, в 1952 году был начат выпуск нулевой серии из 30 орудий. Эти орудия были сделаны безо всяких сборочных приспособлений, первая партия состояла из 18 орудий. Шесть посланы в 259-ый зенитный полк в Pilsen, еще шесть к 82-ому зенитному полку в Jaromer и три были отправлены к 83-ему зенитному полку в Брно. Остальные орудия оставили для различных испытаний. Так называемые правительственные испытания проводились с двумя образцами с 1 октября 1953 до 15 января 1954, но орудия снова не прошли эти испытания. Провал был вызван главным образом из-за задержек с производством боеприпасов. Кроме проблем с долговечностью шасси, были дефекты с бензиновым двигателем и с загрузкой боеприпасов. Оружие так же не выдержало испытание на прочность, без калибровки оно могло выпустить только две загрузки тройными лентами.

Размышления об остановке разработок

Благодаря вышеупомянутым дефектам судьба оружия была очень сомнительна, поскольку в марте 1954 был поднят вопрос о прекращении разработки, особенно из-за уникальных боеприпасов орудия (не взаимозаменяемых советскими 57мм.) К счастью, 22 апреля 1954 образец был представлен делегатам Политбюро Центрального комитета Коммунистической партии Чехословакии, и было решено наградить технологическое исключение за продукцию перед концом тестов. В начальных производственных планах было решено выпустить 400 орудий в 1954, 600 в 1955 и в следующем году еще 200. Из-за различных проблем только 18 орудий были одобрены к производству в 1954, их же производство закончилось в 1955. Но испытания, проведенные в СССР, были снова провалены. Из-за этого, Политбюро Центрального комитета Коммунистической партии Чехословакии попыталось 7 февраля 1955 года подогнать орудия под советские стандарты, под
орудие С-60. Советник из СССР предложил установить орудие С-60 на чешскую платформу, но это оказалось непрактичным. Более того, в это время чехословацкие эксперты все еще имели слишком мало достоверной информации о советском оружии и его боеприпасах.

В итоге было найдено компромиссное решение, к концу 1956 года чехословацкие разработчики должны были устранить дефекты, плюс они получили заказ на 200 зенитных пушек. Остальные требуемые в военных частях орудия было решено закупить советского производства – С-60. К концу 1956 года, ZVIL Pilsen справились с производством 200 орудий, они получили все необходимые детали, и в итоге цена одного орудия составила 377 000 CSK. Дополнительные затраты до 31 августа 1956 года составили 2 122 893 CSK. Производство велось и по другим причинам, чтобы избежать потери 190 миллионов CSK, не говоря уже об угрозе безработицы в Pilsen. Однако, остальные разработки, даже завершенные, (например R12 и R13), особенно проект об автоматической батарее, были закрыты к концу 1950-ых годов.

Советское соревнование

При сравнении с советским С-60 чешское оружие казалось более мощным и с лучшими перспективами на будущее. Благодаря гидропневматическому автоматическому механизму была достигнута скорость вращения установки в 170-180 градусов в минуту, для сравнения у советского С-60 – 110-120 градусов в минуту. После выпуска примерно 60 снарядов у советского С-60 перегревались части орудия и время для восстановления их было примерно 3-4 минуты, в то время как у чешского орудия была возможность заменить их на запасные за полминуты. С потолком обстрела в 5500 метров и дистанцией в 1000 метров также имело перевес и преимущества баллистики. Поначалу советские боеприпасы и орудия считали более надежными. В советском орудии была возможность ручной подачи боеприпасов, связанная с подъёмом пушки и расположенная прямо перед местом наводчика.

С-60 имел, благодаря более широко-распространённому легкому сплаву, более низкий вес и лучшую подвижность по пересеченной местности, с другой стороны она  требовала более многочисленную команду. Хотя орудия строились для ручного наведения, в то время уже использовалась автоматическая корректировка огня с помощью PUAZO 5 и радара SON-9, когда у чешских разработчиков установка автоматической корректировки огня AUZ или установка самонаведения EUZ, вместе с радаром POHON E были на стадии опытного образца. Из-за проблем с развитием, использование PUAZO 4a начали исследовать разработчики 85 мм орудия vz.44. К 1956 ситуация для чешского зенитного орудия была действительно критична, в нём была ручное наведение и орудие могло вести только прямолинейный огонь по целям, это был уровень как у оружия Второй Мировой Войны, но частично эти недостатки были решены позже.

Попытки модернизации

К концу 1956 года было разработано улучшение для 57-мм зенитного орудия R10, и был создан опытный образец. Главная модификация состояла в том, что была увеличена полоса загрузки снарядов, и могла принимать 15 лент; была добавлена возможность разборной погрузки, ещё одно сидение и возможность вести огонь во время транспортировки; также был установлен двигатель от R11, который позволял совершать автоматическую установку. Эти изменения были запланированы как модернизация существующего оружия, но большинство из них не было произведено. Единственное улучшение, которое было произведено – это улучшение корректировщика огня зенитного орудия vz.57/61, кроме этого была закончена система центрального управления огнем. Она использовала чехословацкий радар Pohon E и центрального электронного наводчика EUZII; в штабной автомашине батареи Tatra 805 был аналоговый компьютер MOZEK (Brain I) и дальномер DJA-6.

Интересно, что оружие было принято на вооружение в CSLA (чешская Народная Армия) под обозначением 57-миллиметровое оружие AA vz.7s, в обозначении не хватало года приёма на вооружение. В военной документации мы можем найти модели 1952, 1953 и 1957, что ясно показывает стадии развития орудия. Орудия сформировали наземную противовоздушную оборону и как минимум использовались в 73-ем зенитном полку в Пилсене и в 253-ем и 254-ом полках противовоздушной обороны 82-ой противовоздушной дивизии в Яромере. Более того, орудия были обнаружены в батареях различных мотострелковых дивизий в уменьшенном или разобранном виде (в основном как запасные орудия). Стандартное орудие для советских танковых и мотострелковых дивизий была установка С-60. Например, в 1962 CSLA использовало 219 чешских и 171 советских 57-миллиметровых орудия. Оружие было сохранено в работоспособном состоянии до начала 1990-ых годов, в настоящее время большое количество орудий находятся в различных военных музеях.

Сравнение 57-мм PLK vz. Čs. и 57-мм PLK С-60 обр.1956



vz. Čs.

С-60

Дальность стрельбы (m)

14,200

12,000

Потолок (м)

10,000

8,800

Длина ствола (мм)

3,533

3,560

Длина каморы (мм)

417

374

Масса разрывных снарядов* (кг)

2.56

2.8

Масса заряда (кг)

1.2

1.2

Дульная скорость (м/сек)

1,005

1,000

Высота огня (мм)

1,100

1,030


Скорострельность (выстрелов/мин)

180

120

Фотографии Чешскогоснаряда 57х398 в сравнении с Советским снарядом 57х347SR и современный снаряд Bofors 57x438R.

————

Перевод статьи: http://www.quarry.nildram.co.uk/57mm%20Czech.htm





warinform.ru

Калибр 57 мм – суровая реинкарнация.

В российскую систему артиллерийского вооружения возвращается забытый калибр 57 мм. Новое орудие уже стало мировой сенсацией.

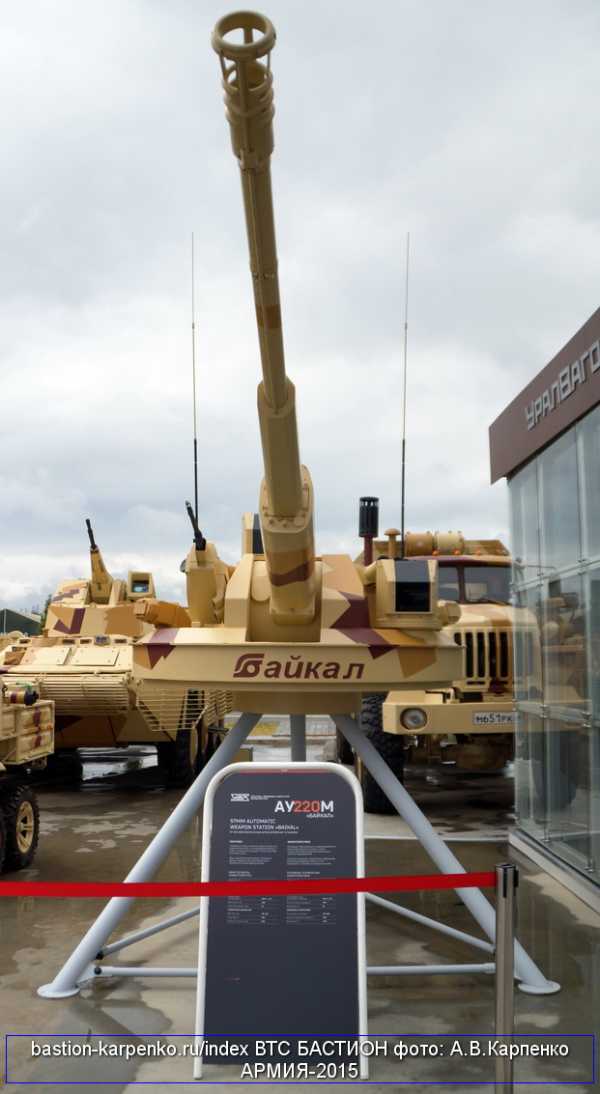

Боевой модуль с 57 мм автоматической пушкой АУ-220М был продемонстрирован в феврале на ХII Международной выставки вооружений и военной техники IDEX 2015, и сразу стал вызвал широкий интерес у публики и прессы (а не визит Порошенко).

Дело в том, что орудия калибра 57 мм на протяжении последних десятилетий не использовались на отечественной и зарубежной бронетехнике. Современные боевые машины различных классов в большинстве случаев оснащены орудиями калибра не более 30 мм. С учетом такого вооружения разрабатываются и средства защиты. Как следствие, возможности 57-мм пушки способны серьезно изменить расклад сил на поле боя за счет значительного увеличения огневой мощи техники.

Разработали ее в Нижегородском ЦНИИ "Буревестник" для установки на легких боевых кораблях. А затем провели адаптацию к сухопутным условиям. И получилась настоящая чудо-пушка.

Скорострельность - 300 выстрелов в минуту. Горизонтальная дальность поражения - 16 км. Боезапас - более сотни снарядов. Она прекрасно поражает все виды воздушных целей и практически любые типы бронетехники, включая танки.

57 мм калибр может быть и не пробьет метровую лобовую броню "Абрамса" и "Леопарда", но шквал достаточно мощных фугасных снарядов просто снесет все внешние устройства - прежде всего оптику и антенны, разорвет гусеницы, заклинит башню.

Привлекательность пушки не только в ее скорострельности, но и в почти мгновенной реакции. Тяжелое орудие буквально в секунду разворачивается на 180 градусов, и ствол точно наводится на цель. Впрочем, здесь речь уже не о самой пушке, а о боевом модуле, включающем необитаемую башню, различные приводы, системы защиты, в том числе активные, и отличную систему управления огнем, отечественного, кстати, производства.

57-мм автоматическая пушка, о которой идет речь — это вариант известного зенитного орудия С-60 (точнее АЗП-57), адаптированный для установки на бронетехнику. Известна чудовищной для орудия такого калибра баллистикой — досягаемость по высоте более 4 км, по дальности более 6 км. В результате, орудия успешно использовались для стрельбы по танкам, нанося им существенные повреждения на дистанциях, с которых танковое орудие не могло обеспечить устойчивый ответный огонь.

Справка: Накануне войны наша разведка  получила из Германии дезинформацию, что немцы собираются запустить в серию толстобронные танки, неуязвимые для наших серийных орудий. Сообщению поверили и конструктор В. Г. Грабин очень быстро разработал ответ: пушку калибра 57-мм ЗИС-2. Не такую тяжелую, как трехдюймовые орудия, но с высокой скоростью бронебойного снаряда. Выпуск новых пушек начали 1 июня 1941 года, а уже 1 декабря прекратили, хотя ее бронебойный снаряд спокойно пробивал броню толщиной 100 мм на расстоянии в один километр. Свою роль сыграли экономические соображения - ствол пушки оказался очень дорогим в изготовлении, по-сравнению с ЗИС-3. А мощность орудия посчитали избыточной на тот момент.

Потом появилась зенитная пушка этого же калибра (ЗУ С-60) и, наконец, в 1955 году самоходная зенитная установка ЗИС-57-2, имевшая сразу два таких орудия в открытой сверху башне. Но этой САУ не повезло. Пушки были отличные, а вот системы наведения так быстро устарели, что с вооружения ее сняли, затем сняли и зенитные орудия и калибр 57-мм из Советской армии исчез.

Комментарий: Кстати, где-то так до середины 70-х 57-мм ЗУ С-60 была уберкиллером танков — опять-таки, за счет баллистики прежде всего. Потом акценты сместились на управляемое оружие и вот, опять все приходит туда, где начиналось: главным средством поражения противника по-прежнему остается ускоритель массы, а главным по раздаче люлей в нашей вселенной — дедушка Ньютон.

К слову, сирийские войска, активно юзающие С-60, довольны как слоны: снаряд шьет панельную многоэтажку насквозь, пробивая несколько железобетонных перекрытий вместе с укреплениями (мешки с песком, бетонные блоки и т.п.) навылет с ЧЕТЫРЕХ КИЛОМЕТРОВ. http://topru.org/7745/uralvago...

Планировалось, что этот модуль с 57-мм орудием пойдет на российско-французскую БМП АТОМ, но проект постигла участь Мистралей.

Затем стало известно о завершении разработки новой модификации боевой машины пехоты БМП-3 с боевым модулем АУ-220М, получившей обозначение «Деривация».

Сей концепт впервые показали на выставке RAE2015.

Выставка вооружения, военной техники и боеприпасов RAE2015 (9-12 сентября) дала возможность увидеть технику, которая скоро придет в войска.

На выставке впервые вместе показано семейство глубоко модернизированных машинна базе БМП3: БМП3М "Драгун", БМП3125 "Спрут" и БМП357 "Деривация".

Материалы с выставки и обсуждение можно посмотреть тут:

http://topwar.ru/82283-pervyy-...

Инфографика:

На прошедшей выставке вооружений "Армия-2015" демонстрировался еще один модуль с 57 мм орудием под названием "Байкал".

Так что можно утверждать, Вооруженные силы вспомнили про забытый калибр. И сейчас происходит настоящая его реинкарнация на самом современном технологическом уровне.

cont.ws

попытка прогноза » Военное обозрение

Продолжаются работы по созданию нового вооружения и военной техники. В частности, ведется проектирование новых боевых модулей для техники разных классов, оснащенных различным вооружением. На днях стало известно, что в обозримом будущем парк техники отечественных вооруженных сил может пополниться новым артиллерийским зенитным комплексом. Разработка такой системы ведется в настоящее время в ЦНИИ «Буревестник».

15 июля РИА Новости опубликовало интервью с генеральным директором ЦНИИ «Буревестник» Георгием Закаменных. Руководитель предприятия рассказал о различных аспектах работы и новых проектах. Среди прочего он упомянул о работах по проекту перспективного зенитного артиллерийского комплекса. Подобная техника, создаваемая в интересах войсковой противовоздушной обороны, будет оснащена орудием калибра 57 мм. Характерной особенностью этого комплекса будет боевой модуль, вынесенный за пределы корпуса машины. Управление работой всех систем в таком случае будет осуществляться дистанционно.


К сожалению, гендиректор организации-разработчика не раскрыл подробности нового проекта. Стал известен только калибр орудия, назначение и некоторые особенности компоновки нового комплекса для войсковой ПВО. Тем не менее, ранее опубликованные сведения о проектах ЦНИИ «Буревестник» и других смежных организаций могут служить подсказками при попытках предугадать облик перспективной зенитной артиллерийской самоходки. Дело в том, что специалисты «Буревестника» в настоящее время занимаются разработкой боевых модулей, предназначенных для использования в составе техники на основе новейших унифицированных платформ. Кроме того, несколько месяцев назад был представлен проект боевого модуля с 57-мм автоматической пушкой.

По словам Г. Закаменных, в рамках нового проекта ведется создание 57-мм самоходного скорострельного зенитного артиллерийского комплекса. Эти сведения, а также опубликованная ранее информация может быть основой для предположений о различных особенностях перспективной боевой машины. Попробуем собрать имеющиеся данные и представить, каким может быть новый зенитный комплекс.

В настоящее время на вооружении российской армии состоит несколько зенитных комплексов войсковой ПВО, оснащенных артиллерийскими орудиями. Прежде всего, это самоходки «Тунгуска» и «Панцирь-С1». Они несут 30-мм автоматические пушки, предназначенные для уничтожения воздушных целей на малой дальности. Помимо пушек эти комплексы оснащаются управляемыми ракетами, увеличивающими радиус действия и повышающими вероятность уничтожения целей. Имея определенное сходство на уровне концепции вооружения, комплексы «Тунгуска» и «Панцирь-С1» отличаются базовыми шасси. Они основываются на гусеничном и колесном шасси соответственно.

На данный момент нельзя с уверенностью говорить даже о классе шасси, которое будет использоваться в новом проекте. Тем не менее, наиболее вероятным вариантом является применение гусеничного шасси. Подобная техника по проходимости и другим характеристикам превосходит колесную, что должно обеспечить новой машине высокую подвижность. Кроме того, в таком случае появится возможность работать в одних боевых порядках с танками, БМП и иной техникой.

Информация об использовании орудия калибра 57 мм представляет наибольший интерес. Подобное вооружение на протяжении нескольких десятилетий фактически было забытым и не использовалось на новой технике. Теперь же наметилась тенденция к возвращению такого оружия. Считается, что орудия калибра 57 мм представляют большой интерес, поскольку их мощность позволяет эффективно бороться с бронетехникой, рассчитанной для защиты от артиллерии меньших калибров, в основном до 30 мм. Таким образом, в ближайшем будущем возможно появление целого ряда пушек, превосходящих по калибру распространенные сейчас образцы.

Необходимо отметить, что подобное вооружение уже появилось в нашей стране. В начале этого года ЦНИИ «Буревестник» впервые представило новый боевой модуль АУ-220М. Эта система предназначается для установки на модернизируемые и новые боевые машины различных типов, что, как ожидается, позволит значительно повысить их огневую мощь. Кроме того, по информации разработчика, боевой модуль АУ-220М может использоваться для атаки воздушных целей, что приведет к расширению сферы применения боевых машин.

Следует обратить внимание на общую архитектуру нового боевого модуля. Он выполнен в виде системы, устанавливаемой на крыше корпуса базовой машины, за пределами обитаемого объема. Именно о такой архитектуре перспективной техники несколько дней назад говорил гендиректор ЦНИИ «Буревестник». Таким образом, появляются основания считать, что в составе перспективного зенитного комплекса может использоваться модуль АУ-220М или, скорее, его доработанная версия.

Боевой модуль АУ-220М представляет собой специальную башню с вооружением, полностью монтируемую за пределами внутреннего объема боевой машины. Все основное оборудование модуля монтируется на опорной платформе, устанавливаемой на базовую боевую машину. На верхней поверхности платформы предусматривается броневой кожух, закрывающий казенную часть пушки и автоматику заряжания. В передней части кожуха имеется окно для орудия. Пушка калибра 57 мм имеет нехарактерно длинную маску, закрывающую не только казенную часть, но и почти половину ствола. Общая длина боевого модуля достигает 5,82 м, максимальная ширина – 2,1 м, высота с учетом всех агрегатов – до 1,3 м.

Корпус боевого модуля собирается из броневых листов различной толщины. Заявлена всеракурсная защита агрегатов от пуль калибра 7,62 мм. Лобовая проекция модуля, в свою очередь, способна выдержать попадание снаряда калибра 30 мм. Таким образом, боевой модуль АУ-220М оказывается защищен от большинства угроз, возникающих на поле боя в настоящее время, в первую очередь от стрелкового оружия и малокалиберной артиллерии противника.

Слева от орудия и на верхней поверхности его кожуха устанавливаются два блока с оптико-электронной аппаратурой для поиска целей и наведения вооружения. По информации разработчика, в составе прицельного комплекса имеются оптический и тепловизионный каналы. Поле зрения аппаратуры стабилизировано в двух плоскостях. Также предусматриваются лазерные дальномеры. Боевой модуль оснащается системой управления огнем, обрабатывающей всю необходимую информацию. Имеется возможность обнаружения и атаки целей в любых метеоусловиях и в любое время суток. Для управления стрельбой из пушки и из пулемета используется одно и то же прицельное оборудование.


Главным оружием боевого модуля АУ-220М является нарезная пушка калибра 57 мм. Механизмы установки орудия обеспечивают вертикальное наведение в пределах сектора от -5° до +75°. Вращение башни позволяет вести огонь в любом направлении. Автоматическая пушка может вести огонь с темпом до 200 выстрелов в минуту. Возимый боекомплект состоит из 200 снарядов. Орудие использует унитарные выстрелы со снарядами нескольких типов. В зависимости от тактической необходимости оператор боевого модуля может использовать бронебойные, осколочно-фугасные или управляемые снаряды. Максимальная дальность эффективного огня достигает 12 км. Для снижения воздействия на агрегаты боевого модуля и базовой машины пушка оснащена дульным тормозом.

Справа от основного орудия на боевом модуле, в специальном броневом кожухе, устанавливается спаренный пулемет калибра 7,62 мм. Наведение пулемета осуществляется за счет общих с пушкой механизмов. Боепитание производится при помощи гибкого металлического рукава, по которому проходит патронная лента. Внутри корпуса боевого модуля располагаются ящики на 2000 патронов. Использованный пулемет позволяет атаковать живую силу и незащищенную технику на дистанциях до 1500 м.

По имеющимся данным, проект боевого модуля АУ-220М с пушкой калибра 57 мм разрабатывался специально для перспективной колесной боевой машины пехоты «Атом», разрабатывавшейся в рамках российско-французского сотрудничества. После недавних событий на международной арене проект разработки боевой машины был остановлен, но работы по созданию боевого модуля, по-видимому, продолжились. Результатом этого стал «премьерный показ» новой системы, состоявшийся в начале года.

Известные характеристики системы АУ-220М позволяют прочить ей большое будущее. Очевидно, что боевая машина с таким вооружением будет иметь большие преимущества перед всеми существующими сейчас бронетранспортерами, БМП и т.д. За счет пушки большего калибра будет обеспечиваться определенный выигрыш в дистанции эффективной стрельбы всеми типами снарядов, в том числе бронебойными. Кроме того, 57-мм орудие с соответствующим боеприпасом будет иметь повышенные показатели бронепробиваемости, что тоже скажется на боевых возможностях.

По данным разработчика, новый боевой модуль оснащается системами наведения оружия, позволяющими вести огонь с углами возвышения до +75°. Таким образом, гипотетическая бронемашина с модулем АУ-220М сможет бороться не только с наземными целями, но и с определенным успехом атаковать воздушные. Для эффективного уничтожения летательных аппаратов, тем не менее, могут потребоваться некоторые доработки.

Отечественный и зарубежный опыт показывают, что для использования в составе зенитных самоходных установок боевой модуль должен иметь некоторые специфические особенности. Так, необходим максимально возможный угол возвышения на уровне 80-85°. Кроме того, требуются радиолокационные системы для обнаружения и сопровождения летящих целей, а также аппаратура для обработки информации и автоматического управления вооружением. Наличие оптико-электронных систем тоже важно, но сами по себе они недостаточны для решения возлагаемых задач.

Также требуется определенная доработка орудия и боеприпасов для него. Наиболее перспективным и эффективным средством поражения воздушных целей считаются осколочно-фугасные артиллерийские снаряды с управляемым подрывом. Существующие системы этого класса включают в себя специальный программируемый взрыватель и устройство-программатор. В ходе выстрела программатор вводит в снаряд необходимые данные, благодаря чему подрыв боевой части производится на заранее определенном расстоянии от орудия. За счет точного расчета углов наведения и времени подрыва снаряда взрыв происходит в близости от цели, вследствие чего она получает многочисленные повреждения осколками.

Можно предположить, что использование 57-мм пушки позволит значительно повысить боевую эффективность зенитной системы в сравнении с существующими комплексами. В настоящее время большинство подобных систем оснащается пушками калибра не более 30-35 мм, что соответствующим образом сказывается на могуществе снарядов.

Исходя из имеющейся информации, можно предполагать, что перспективная зенитная самоходная артиллерийская установка, упомянутая Г. Закаменных, будет оснащена новой модификацией боевого модуля АУ-220М, доработанной для использования в противовоздушной обороне. В качестве шасси для такой машины может использоваться различная отечественная гусеничная техника. При этом, принимая во внимание последние разработки в этой области, нельзя исключать, что основой для перспективной самоходки станет одно из новейших унифицированных шасси, например, «Курганец-25».

По понятным причинам, пока можно только строить предположения. Тем не менее, имеющиеся сведения позволяют с определенной уверенностью выдвигать те или иные идеи. Насколько верными окажутся все эти предположения – покажет время. Однако уже сейчас понятно, что использование новой 57-мм пушки позволит значительно повысить характеристики нового зенитного комплекса и обеспечить значительное превосходство над другими аналогичными системами. Остается только ждать новые сообщения на интересную тему и ждать, когда организация-разработчик будет готова представить открытую информацию о своем новом проекте.

По материалам сайтов:
http://ria.ru/
http://arms-expo.ru/
http://burevestnik.com/
http://vpk.name/

topwar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
