50-мм противотанковая пушка Рак 38. Артиллерия Вермахта

50-мм противотанковая пушка Рак 38

В 1935 г. фирмой «Рейнметалл-Борзиг» была начата разработка нового орудия, более мощного, чем Рак 35/36. Первые образцы новой 50-мм артсистемы под обозначением Рак 37 были представлены на испытания в 1936 г. При массе 585 кг пушка имела ствол длиной 2280 мм и начальную скорость бронебойного снаряда 685 м/с. Но результаты испытаний не удовлетворили военных, которые сочли увеличение бронепробиваемости слитком незначительным по сравнению с 37-мм пушкой. Была забракована и конструкция лафета, слишком неустойчивого при стрельбе. Поэтому фирма переконструировала лафет и удлинила ствол до 3000 мм. В результате масса орудия увеличилась почти до тонны (точнее — до 990 кг), и в его комплект ввели легкий одноколесный передок, к которому могли присоединяться сведенные станины. Получалась своеобразная «трехколеска», которую можно было силами расчета перекатывать на поле боя. Пушка имела два щита — верхний и нижний. Первый состоял из двух бронелистов сложной формы толщиной по 4 мм, установленных с зазором 20–25 мм. Он обеспечивал защиту расчета спереди и частично с боков. Нижний щит толщиной 4 мм подвешивался на петлях под колесной осью и защищал расчет от поражения осколками снизу. Орудие также получило усовершенствованный ударноспусковой механизм и дульный тормоз для уменьшения отката ствола. Модифицированное орудие обеспечивало начальную скорость бронебойного снаряда 835 м/с и бронепробиваемость 60 мм на дистанции 500 м. такие параметры сочли удовлетворительными, и пушку приняли на вооружение под обозначением Рак 38.

В боекомплект Рак 38 входили унитарные выстрелы со снарядами нескольких типов:

— SprGr — осколочный снаряд массой 1,81 кг, снаряженный 175-г зарядом литого тротила. Кроме того, для улучшения видимости взрыва в разрывной заряд помещалась небольшая дымовая шашка. Начальная скорость снаряда — 550 м/с;

— PzGr 39 — бронебойный трассирующий снаряд массой 2,05 кг с головкой из твердой стали, железным ведущим пояском и 160-г разрывным зарядом. Начальная скорость — 835 м/с, бронепробиваемость — 78 мм на дистанции 500 м и 61 — на 1000 м;

— PzGr 40 — бронебойный подкалиберный снаряд с сердечником из вольфрама в стальной оболочке катушечной формы с пластмассовым баллистическим наконечником. Начальная скорость — 1180 м/с, бронепробиваемость — 120 мм на дистанции 500 м и 84 мм на 1000 м.

В 1942 г. по образцу боеприпаса для 37-мм пушки, для Рак 38 также была создана надкалиберная кумулятивная граната Stielgranate 42. Весила она 13,5 кг (из них 2,3 кг взрывчатки) и хотя обеспечивала бронепробиваемость до 180 мм, дальность эффективной стрельбы не превышала 150 м.

Орудие Рак 38 весило в боевом положении 990 мм. Длина ствола составляла 3175 мм (официально 60 калибров, но реально — 63,5 калибра), длина нарезной части — 2824 мм. Практическая скорострельность орудия — 12–14 выстр./мин. Дальность стрельбы составляла 9400 м, а прямого выстрела — 1000 м. Угол обстрела по горизонтали составлял 65°, по вертикали — от -8° до +27°.

Расчет орудия состоял из семи человек. Ходовая часть (колеса со сплошными резиновыми шинами) позволяла буксировать пушку со скоростью до 40 км/ч.

Производство Рак 38 началось в 1939 г., но назвать его серийным можно лишь с большой натяжкой — до конца года изготовили только два орудия, а в войска первые 17 Рак 38 поступили лишь в июле 1940 г. Французская кампания послужила толчком к развертыванию массового выпуска 50-мм пушки, и к 1 июля 1941 г. было сдано уже 1047 таких систем (из них в войсках имелось около 800). Выпускались Рак 38 до осени 1943 г., а общий объем выпуска составил 9568 единиц. Бои показали, что Рак 38 способна бороться на средних дистанциях с танками Т-34, а на близких — и с КВ.

В качестве штатного тягача для Рак 38 поначалу был определен 1-т полугусеничный тягач Sd.Kfz.10. Но таких машин не хватало, и в январе 1941 г. вышло предписание использовать для этих целей 1,5-т грузовики. Впоследствии в качестве тягачей применялись и другие типы грузовиков, французские танкетки «Рено» UE и пр.

В отличие от других германских противотанковых пушек, Рак 38 почти не использовалась для вооружения самоходок. В войсках СС использовались несколько САУ с такими пушками на полубронированном шасси Sd.Kfz.10. Также было изготовлено несколько самоходок на шасси бронетранспортеров Sd.Kfz.250, две — на опытных машинах VK901 и одна — VK302.

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

50-мм пушка Рейнметалл ВК 5

Продолжаем знакомство с авиапушками фирмы Рейнметалл Борзиг.

На этот раз героем стала 50-мм пушка ВК 5.




Когда ближе к середине войны интенсивность союзных бомбардировок территории 3-го Рейха начала приобретать тотальный характер, стало очевидным, что бороться с прочными и хорошо защищенными тяжелыми бомбардировщиками Англии и США наличным составом вооружения уже недостаточно. Даже исключительно разрушительные фугасные снаряды М-Гешосс, выпускавшиеся для 20- и 30-мм пушек не обеспечивали 100-процентное уничтожение бомбардировщика. Тогда в недрах министерство авиации третьего рейха — Reichsluftfahrtministerium — RLM, родилась идея вооружения перехватчиков орудием большого калибра, способного издалека выводить из строя тяжелый бомбардировщик с одного попадания. При этом разработанная к тому времени на Рейнметалле 37-мм пушка ВК 3.7, обладавшая весьма неплохими данными в части разрушительного воздействия на цель, для немецких стратегов показалась недостаточной и ставка была сделана на увеличение калибра.

Собственно, идея самолета-пушки была не оригинальна. Практически все страны «примеряли» на самолеты стволы орудий, которые больше подходили для танков. Но задачи, которые предполагались для них, прежде всего касались борьбы наземными или надводными целями, а никак не с самолетами.

Задание на разработку такой системы получили основные фирмы поставщики стрелкового артиллерийского вооружения — Маузер, Рейнметалл Борзиг и Крупп. Спецификация предусматривала создание автоматического орудия калибром 55 мм.

Все компании энергично взялись за работу. Но надо сказать, что задача создания пушки столь большого калибра, которая бы оказалась пригодной для установки на самолет, оказалась нетривиальной и в итоге была решена только в самом конце войны, когда актуальность ее потеряла всякий смысл. Фирма Крупп разработала пушку МК 412, 55-мм орудие, автоматика которой работала на комбинации короткого отката ствола с газоотводом. При этом система была достаточно легкой для такого калибра — 240 кг и скорострельной — 250 — 300 выстр/мин.

Маузер сосредоточился над созданием 55-мм пушки МК 214. При этом, главный конструктор фирмы доктор Е. Линдер, сознавая всю сложность стоявшей перед ним задачи, параллельно запустил два проекта системы — основную, оригинальную разработку MK 214b под патрон 55х450В и подстраховочный, упрощенный вариант, МК 214а, в основе которого лежала серийная полуавтоматическая танковая пушка KwK 39 калибра 50 мм со штатным патроном 50х419R. Обе системы, 50-мм и 55-мм, весьма существенно отличались друг от друга, и «общее название» было использовано для маскировки разработки, поскольку допустить «недостающие» 5 мм в калибре системы стратеги из RLM никак не могли. Надо сказать, что конструкция Маузера оказалась весьма неплохо проработанной и в 1945 году даже была выпущена ограниченной серией, но безнадежно опоздала.

По пути конкурентов из Маузера пошли и инженеры Рейнметалл Борзиг, запустившие параллельно сразу четыре проекта. Пушка МК 112 представляла собой смасштабированное до 55-мм калибра серийное 30-мм орудие МК 108, легкую, компактную систему, но унаследовавшую от прототипа отвратительную баллистику.

Вторым проектом была 55-мм безоткатная пушка МК 115, но как все безоткатки, обладавшая КПД как у паровоза в виде малой начальной скорости снаряда и соответствующей прицельной дальности. Проект 55-мм пушки МК 114 был более консервативной схемы под мощный снаряд 55х450В, весил 700 кг и имел техническую скорострельность 160 — 180 выстр/мин. Но сознавая, что реализация этих проектов займет слишком много времени, что в итоге и произошло, президент фирмы Рейнметалл Борзиг Август Коттманн, как и на Маузере, запустил «подстраховочный» проект в виде эрзац системы ВК 5, адаптации 50-мм

танковой пушки KwK 39 для установки на самолет. И, в отличие от конкурентов из Маузера, в этом проекте главный конструктор Рейнметалл — Фриц Фауди всю «наземную» систему с длинным откатом ствола заимствовал практически без изменений. При этом пушка ВК 5 позиционировалась именно как временная мера до реализации более капитальных проектов, предусмотренных техзаданием RLM, и, видимо, поэтому Коттманн, сумев убедить заказчика в разумности временной меры, получил контракт на серийное производство в январе 1943 года, опередив конкурентов.

При этом уже на стадии проекта появилась определенность с перспективным носителем «чудо-пушки». Ее предполагали устанавливать на новейший тяжелый истребитель Мессершмитт Ме 410, на который в RLM возлагались большие надежды – машину скоростную и способную нести приличную полезную нагрузку.

Переделка танковой 60-калиберной пушки KwK 39 – полуавтомата в авиационную полностью автоматическую систему для специалистов Рейнметалл Борзиг явилось задачей не сложной. Вся работа свелась только к разработке автозагрузочного устройства в виде замкнутой металлической ленты на 21 патрон (+1 в патроннике) и пневматического устройства, с помощью которого патрон извлекался из ленты и штоком досылался в патронник. После этого вертикальный клиновой затвор, доставшийся в наследство от прототипа, автоматически закрывался. Электрический ударно-спусковой механизм, также унаследованный от танковой пушки, воспламенял электрозапальную втулку патрона, производя выстрел. Ствол, оснащенный дульным тормозом, откатывался назад на 285-295 мм, выбрасывая стреляную гильзу.

Так вышло, что первым самолетом, на который установили пушки ВК 5, стал вовсе не истребитель. Еще опытное орудие решено было испытать на тяжелом бомбардировщике Хейнкель He 177 для использования его в качестве гигантского штурмовика при подавлении советской ПВО в районе Сталинградского котла. На пяти бомбардировщиках в субмодификации He 177 A-3/R5 в полевых условиях были смонтированы пушечные установки, размещенные на месте нижней носовой гондолы. Кроме 50-мм пушки ВК 5 также были использованы 75-мм автоматические пушки

ВК 7.5 и противотанковая PaK 40 с ручным заряжением. Эти монстры получили неофициальное название «Сталинградтип», но к тому времени, как они были готовы, окруженная в Сталинграде 6-я армия Паулюса капитулировала и работа потеряла смысл. Впрочем, вопрос, был ли смысл изначально, остался открытым. В результате эти эрзац-штурмовики были ремодернизированы обратно в бомбардировщики.

На истребителе пушку испытали в начале августа 1943 года, оснастив ею самолет Ме 210А-0 (W.Nr.023). Впоследствии этот самолет был переделан в Ме 410V2. Уже в новом качестве машину доставили на полигон в Тарневитце для пробных стрельб. В качестве мишени выступал списанный бомбардировщик Хейнкель Не 111. С первого же выстрела самолет-мишень разнесло на части и испытания были признаны удачными. В сентябре 1943 года была выпущена первая партия из 20 орудий, которые сразу же стали устанавливать на истребители Мессершмитт Ме 410.

Все оснащенные 50-мм пушкой «мессеры» были собраны в составе Erprobungskommando 25 для проверки эффективности пушки в боевых условиях. Если Ме 410V2, проходивший испытания, кроме 50-мм пушки нес и стандартное вооружение, то самолеты из Erprobungskommando 25 были вооружены только 50-мм пушкой и оснащены прицелом ZFR 4а. Эта модификация самолета получила обозначение Ме-410A-1/U4. Надо сказать, что довольно громоздкое оружие неплохо вписалось в обводы самолета, размещаясь в бомбоотсеке машины так, что наружу выступал лишь 3-метровый ствол пушки с дульным тормозом. Испытания в боевой обстановке прошли успешно, и было решено оснастить пушкой ВК 5 еще 100 самолетов. Новые Ме-410А-1/U4 сохранили стандартное вооружение и были собраны в составе II./ZG 26, переформированной в конце лета — начале осени 1943 года.

Позднее 50-мм пушку получили Мессершмитты «В»-серии. Ме-410B-2/U4 в целом, повторял модель Ме-410A-1/U4, а на версии Ме-410B-2/U2 стандартное вооружение заменили на две 30-мм пушки МК 103, а дополнительное вооружение состояло из 50-мм пушки ВК 5.

Первые боевые столкновения вооруженных 50-мм пушками Мессершмиттов с авиацией союзников выявили очевидные недостатки этого оружия. Изначально довольно скоростной самолет, Ме 410 при перевооружении орудием массой свыше полутонны серьезно потерял в динамике. Правда, на сколько падала скорость его в этих версиях — осталось неизвестным, но очевидно, что самолет стал гораздо инертнее. Хотя оружие, находящееся в районе центра масс самолета, было очень удачно сбалансировано, пневматическая перезарядка пушки постоянно давала сбои и заявленная техническая скорострельность системы в 45 выстр/мин превращалась в, по сути, серию одиночных выстрелов с вытекающим из этого целым букетом проблем, связанным с невозможностью удержать в прицеле даже такую большую цель, как тяжелый бомбардировщик. Ведь главной идеей создания пушки большого калибра было ведение огня на больших дистанциях, в районе 1000 метров, при которой даже В-17 в прицеле превращался в точку, попасть в которую было просто не реально. В связи с этим пилотам перехватчиков приходилось сокращать дистанцию открытия огня, входя в зону действия оборонительных пулеметов потенциальной мишени.

Например, 12 мая 1944 г. соединение из 26 Ме 410 из II./ZG 26 с 50-мм пушками атаковало группу из нескольких десятков американских бомбардировщиков В-17, идущих без истребителей сопровождения. На восьми Ме 410 пушки ВК 5 отказали после первых же выстрелов. Девять Ме 410 были сбиты оборонительным огнем бомбардировщиков и это ценой лишь трех сбитых бомбардировщиков.

На следующий день, 13 мая 1944 года, при попытке перехватить американские бомбардировщики в районе Познани, эскортирующие их истребители «Мустанг» устроили «четыреста десятым» из группы II./ZG 26 форменное избиение, в результате чего группа потеряла практически все свои вооруженные пушками ВК 5 самолеты и полностью утратила боеспособность.

Таким образом, когда к сопровождению соединений союзных бомбардировщиков подключились американские истребители, идея тяжеловооруженных перехватчиков умерла сама собой. Вести маневренный воздушный бой Ме 410 с 3-метровым стволом, торчащим из носа, не мог в принципе.

Несмотря на то, что всего было выпущено около 300 орудий ВК 5, их установили лишь на 60 истребителях Ме 410, большая часть из которых была потеряна в боях, так толком и не проявив себя. Производство пушек свернули в феврале 1944 года.

Один уцелевший Me 410 A-2/U-4 с 50-мм пушкой ВК 5 был захвачен Советской армией и проходил испытания в НИИ ВВС под некорректным обозначением «Me 410 Б-2».

Вооружение самолёта в полёте не проверялось, все отстрелы пушек и пулемётов провели на земле, в тире. Главное оружие перехватчика Me 410 A-2/U-4 — 50 мм пушку ВК 5, советские специалисты справедливо посчитали неудачной и неэффективной по сравнению с аналогичными отечественными образцами:

"Пушка ВК 5 калибра 50 мм, являясь танковой пушкой, приспособленной для установки а самолёт, никакого интереса не представляет, за исключением системы автоматической электропневматической перезарядки. При темпе стрельбы в 40 выстр/мин и начальной скорости примерно 500 м/сек (на самом деле значительно выше) пушка имеет вес вместе с агрегатами автоматической перезарядки 592 кг, тогда как отечественная авиационная пушка НС-45 калибра 45 мм при темпе стрельбы 270 выстр/мин и начальной скорости 795 м/сек имеет вес в 3,5 раза меньше, то есть 168 кг. Темп стрельбы в 40 выстр/мин практически обеспечивает ведение прицельного огня только одиночными выстрелами. Эффективность осколочно-фугасных снарядов пушки ВК 5 при действии по самолётным конструкциям (фюзеляж самолёта "Бостон"), выявленная пробными выстрелами, незначительно превосходит эффективность действия снаряда пушки НС-45…".

Как уже упоминалось выше, к февралю 1944 года производство пушек ВК 5 было свернуто. Всего было выпущено около трех сотен этих орудий, и лишь 60 из них нашли свое применение на перехватчиках Мессершмитта, которые, так и не успев себя проявить, были почти полностью перебиты к лету 1944 года.

На стадии проектирования ночного перехватчика Фокке-Вульф Та 154 рассматривался вопрос вооружения этого самолета пушкой ВК 5. В проработках конца 1944 года версия Та 154С предполагалась в качестве носителя этой системы. При этом пушка была сдвинута к правому борту, а для компенсации изменения центра масс в хвостовую часть предполагалось уложить 50-кг балласт. В связи с недостатком места для размещения штатного кольцевого 21-зарядного магазина на Та 154С предполагалось использовать 5-зарядные обоймы, заменой которых занимался второй член экипажа. Но после рассмотрения эскизного проекта самолета проект был отвергнут.

Пристроить куда либо невостребованные пушки немцы, судя по всему, особого рвения не проявляли, несмотря на то что пушка обладала неплохими бронебойными свойствами и могла бы найти свое место в штурмовой авиации. Можно лишь догадываться, что, вероятно, электопневматическая система автоматики орудия работала столь ненадежно, что даже катастрофическая нехватка ресурсов в Германии конца войны не позволила использовать пушку даже в качестве эрзац зенитки.




Лишь в 1944 году было переоборудовано несколько бомбардировщиков Юнкерс Ju 88 под установку этого орудия. Версия называлась Ju 88P-4, прототипом которого послужил Ju 88V-57/1. Самолет облегчили, установив более компактную гондолу с одной 50-мм пушкой ВК 5. Доработали и оборонительное вооружение самолета, а облегчение позволило установить держатели для бомб, отсутствовавшие на других версиях модификации Ju 88Р. Всего переоборудовали 32 самолета Ju 88Р-4, которые поступили на Восточный фронт в конце 1944 года, но пробыли там недолго, хотя и успели понести значительные потери.

К концу 1944 года проект 50-мм системы ВК 5 был окончательно похоронен. Часто транслируемая информация об установке пушки ВК 5 на реактивном истребителе Ме 262 является ошибочной, на самом деле на двух самолетах Me 262 A-1a/U4 стояла более совершенная 50-мм пушка Маузер MK 214А.

В пушке ВК 5 мог использоваться весь спектр боеприпасов, применяемый в танковой KwK 39 калибра 50 мм со штатным патроном 50х419R, хотя реально применяли, главным образом, фугасные гранаты Minengeschoß массой 1.52 кг, содержащие 340 грамм тротила и бронебойные массой 2.06 кг.

50x419R бронебойный

50x419R фугасный




Калибр, мм

50

Тип автоматики

Длинный откат ствола+электропневматика

Темп стрельбы, выст/мин

40-45

Начальная скорость снаряда, м/сек

920 (фугасный Minengeschoß)
835( Фугасно-бронебойный)
1180
(Бронебойный композитный Hartkernmunition)

Масса орудия, кг

540

Масса ствола

245

Длина орудия, мм

4348

Длина ствола, мм

3037

Тип патрона

50х419R,

Ёмкость магазина

21

Масса снаряда, г

1520 (фугасный Minengeschoß)
2060 ( Фугасно-бронебойный)
900
(Бронебойный композитный Hartkernmunition)



alternathistory.com

По танкам очередями! Скорострельная 50-мм пушка SV4 (РаК 2.06/835) - Не теряйте мужества


Скорострельная 50-мм противотанковая пушка SV4 (кликабельно)
Оказывается, англичане со своей автоматической шестифунтовкой были не одиноки в стремлении взять количеством. Шкодовские конструкторы тоже построили и испытали скорострельную противотанковую пушку, работавшую на энергии отдачи. Правда, они сделали ее в калибре 50-мм (близком по характеристикам к выстрелам PaK 38, но несколько мощнее - так, с километра SV4 (РаК 2.06/835*) пробивала по нормали 57 мм брони, а немецкая пушка снарядом PzGr.39 только 48 мм), что и предопределило ее дальнейшую судьбу. А начиналось все неплохо, снаряжаемая пятью патронами (на схеме восемь, но кому верить я не знаю) противотанковая пушка SV4 вполне вменяемого веса 1300 килограммов показывала вполне удовлетворительные показатели при стрельбе по танкам, попадая за гораздо меньшее время (я так понимаю, что 3-4-5 снарядов с одним прицелом гарантировали 1-2 попадания, как минимум), и это было очень неплохо, но тут вмешалась злая несудьба в лице советских конструкторов танков. Как? Да очень просто.

орудие в музее Шкоды, вид спереди (кликабельно)

И даже 100 выстрелов в минуту не помогли. Полностью удовлетворявшая на момент создания мощность 50-мм орудия оказалась лишена перспективы. Новые советские танки 50-мм пушки пробивали, да, - но уже не всегда, и дистанция поражения постоянно сокращалась, да и заброневое действие самого пробивного подкалиберного снаряда оставляло желать много лучшего, - так что по немецким оценкам следовало ожидать, что еще через пару лет 50-мм пушки уже не будет отвечать требованиям военных. И даже скорострельность, очень хорошо орудию добавлявшая в цене и сложности не спасала. А следующим калибром у немцев было уже 75-мм орудие 7,5 cm Pak 40, которое и само по себе весило и стоило огого, а уж в автоматическом варианте вообще теряло всяческий смысл, стремительно догоняя по цене (считая мощный тягач для ~ 2,5-тонного после "автоматизации" решения) самоходное орудие с неавтоматической пушкой, но с гусеницами и броней.



казенная часть и автоматика (кликабельно)
Впрочем, если посмотреть с другой стороны, - то, может быть, самоходно-скорострельная пушка могла бы быть крайне интересным решением и опасным противником? Танк - вряд ли, в башню вся автоматика не поместится, а вот рубочная САУ вполне себе вариант? Пускай даже не очередями, но мгновенная готовность ко втором-третьему-пятому выстрелу могла бы быть очень востребованной. Но тоже не срослось, то ли не додумались, то ли забраковали идею по каким-то соображениям. Так что дело на этом и заглохло. А вот почему у немцев не появилось автоматических зениток среднего калибра, которые могли бы на порядок увеличить плотность огня ПВО, - я не знаю. Возможно, тут дело в ведомственной разобщенности, и спецы из Люфтваффе, отвечавшие за ПВО просто могли не знать о противотанковых экспериментах?
+ чертеж орудия, очень крупно
* - 2.06/835 - это обозначение по массе снаряда и начальной скорости.

P.S. Степень родства этого орудия и С-60 мне неизвестна.

strangernn.livejournal.com

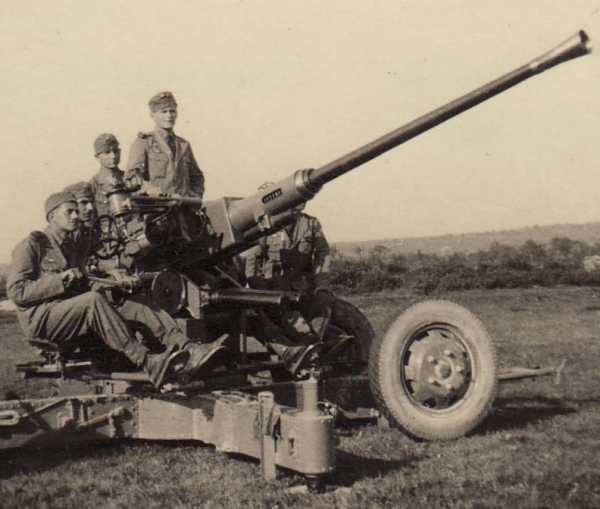

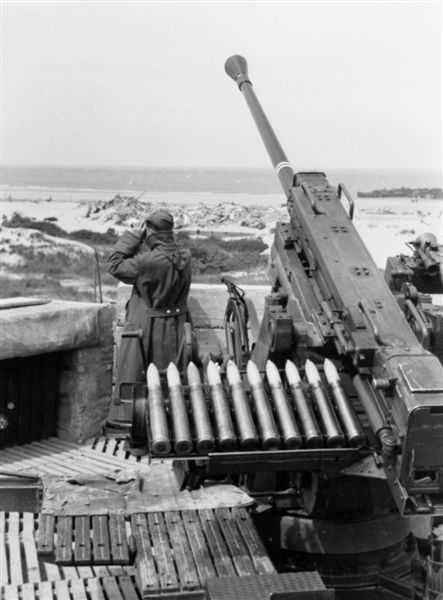

50-мм зенитная пушка Flаk.41 | Энциклопедия оружия

Описание

Стремясь повысить дальность действия малокалиберной зенитной артиллерии, сохранив, по возможности такие ее положительные качества, как малый вес и хорошую подвижность, немецкие конструкторы разработали зенитное орудие нового для германской армии калибра — 50 мм. Это орудие было принято на вооружение в 1941 году под названием «50-мм зенитная пушка Flak.41» и поступало на вооружение в первую очередь легких зенитных дивизионов люфтваффе.

За весь 1941 год было изготовлено порядка 60 орудий этого типа, в последующие годы производство их осуществлялось малыми сериями. Орудие использовалось для борьбы с воздушными целями на высотах более 3 500 м как с «Н»-образного стандартного лафета с четырьмя откидными станинами, так и с самоходных лафетов. В обоих случаях обеспечивался круговой обстрел с углами возвышения от — 10° до 90°. При необходимости орудие использовалось и для стрельбы по легким танкам и бронемашинам.

50-мм пушка Flak.41 имела весьма высокую скорострельность — 130 выстрелов в минуту, обеспеченную автоматизацией всех действий, необходимых для производства выстрела. Питание пушки патронами унитарного заряжания осуществлялось из магазинов емкостью 5 патронов. Для управления стрельбой использовался автоматический зенитный прицел.

Одним из плюсов пушки была ее простота в использовании — орудийный расчет из 5 человек переводил пушку из походного положения в боевое за 45–60 секунд. Недостатками пушки были чрезмерные сотрясения при стрельбе, вызванные большой силой отдачи, и интенсивное выделение порохового дыма, ухудшавшее обзор и мешавшее работе дальномера.

ТТХ

Тактико-технические данные Flаk.41
Калибр, мм: 50
Вес в боевом положении, кг: 5500
Начальная скорость снаряда, м/с: 840
Скорострельность, выстр/мин: 130
Макс. дальность стрельбы, м: 12400
Досягаемость по высоте, м 9400

war-arms.info

По танкам очередями! Скорострельная 50-мм пушка SV4 (РаК 2.06/835): alternathistory — LiveJournal

Оказывается, англичане со своей автоматической шестифунтовкой были не одиноки в стремлении взять количеством. Шкодовские конструкторы тоже построили и испытали скорострельную противотанковую пушку, работавшую на энергии отдачи. Правда, они сделали ее в калибре 50-мм (близком по характеристикам к выстрелам PaK 38, но несколько мощнее - так, с километра SV4 (РаК 2.06/835*) пробивала по нормали 57 мм брони, а немецкая пушка снарядом PzGr.39 только 48 мм), что и предопределило ее дальнейшую судьбу. А начиналось все неплохо, снаряжаемая пятью патронами (на схеме восемь, но кому верить я не знаю) противотанковая пушка SV4 вполне вменяемого веса 1300 килограммов показывала вполне удовлетворительные показатели при стрельбе по танкам, попадая за гораздо меньшее время (я так понимаю, что 3-4-5 снарядов с одним прицелом гарантировали 1-2 попадания, как минимум), и это было очень неплохо, но тут вмешалась злая несудьба в лице советских конструкторов танков. Как?

Да очень просто.


орудие в музее Шкоды, вид спереди (кликабельно)

И даже 100 выстрелов в минуту не помогли. Полностью удовлетворявшая на момент создания мощность 50-мм орудия оказалась лишена перспективы. Новые советские танки 50-мм пушки пробивали, да, - но уже не всегда, и дистанция поражения постоянно сокращалась, да и заброневое действие самого пробивного подкалиберного снаряда оставляло желать много лучшего, - так что по немецким оценкам следовало ожидать, что еще через пару лет 50-мм пушки уже не будет отвечать требованиям военных. И даже скорострельность, очень хорошо орудию добавлявшая в цене и сложности не спасала. А следующим калибром у немцев было уже 75-мм орудие 7,5 cm Pak 40, которое и само по себе весило и стоило огого, а уж в автоматическом варианте вообще теряло всяческий смысл, стремительно догоняя по цене (считая мощный тягач для ~ 2,5-тонного после "автоматизации" решения) самоходное орудие с неавтоматической пушкой, но с гусеницами и броней.


казенная часть и автоматика (кликабельно)

Впрочем, если посмотреть с другой стороны, - то, может быть, самоходно-скорострельная пушка могла бы быть крайне интересным решением и опасным противником? Танк - вряд ли, в башню вся автоматика не поместится, а вот рубочная САУ вполне себе вариант? Пускай даже не очередями, но мгновенная готовность ко втором-третьему-пятому выстрелу могла бы быть очень востребованной. Но тоже не срослось, то ли не додумались, то ли забраковали идею по каким-то соображениям. Так что дело на этом и заглохло. А вот почему у немцев не появилось автоматических зениток среднего калибра, которые могли бы на порядок увеличить плотность огня ПВО, - я не знаю. Возможно, тут дело в ведомственной разобщенности, и спецы из Люфтваффе, отвечавшие за ПВО просто могли не знать о противотанковых экспериментах?


+ чертеж орудия, очень крупно
* - 2.06/835 - это обозначение по массе снаряда и начальной скорости.

P.S. Степень родства этого орудия и С-60 мне неизвестна.

alternathistory.livejournal.com

50-мм противотанковая пушка PaK-38 обр. 1938 г.

50-мм противотанковая пушка PaK-38 обр. 1938 г.

14.10.2007 18:35

В связи с низкой бронепробиваемостью 37-мм противотанковой пушки Pak-35/36 в 1940 г. началась ее замена более мощной 50-мм пушкой Pak-38, начало разработки которой относится к 1938 г. Из-за ряда технических и организационных трудностей первые две пушки поступили в войска только в начале 1940 г. В боевых действиях во Франции принять участие они не успели.

К 1 июля 1940 г. в частях было 17 противотанковых пушек калибра 50-мм. Крупносерийное производство их наладили лишь в конце 1940 г., и к 1 июня 1941 г. в частях было уже 1047 штук 50-мм противотанковых пушек PaK-38. Появление на поле боя таких танков, как Т-34 и KB с противоснарядной броней оказалось неприятным сюрпризом для немцев. Конечно, при удачном раскладе PaK-38 еще могли подбить Т-34, но против танков КВ они были малоэффективны. Бронепробиваемость пушки PaK-38 оказалась недостаточно высокой для борьбы с ними, поэтому с 1943 г. началась замена пушек Pak-38 более мощными 75-мм пушками PaK-40. Со второй половины 1944 г. пушка Pak-38 использовалась только в учебных и оккупационных частях.

производство 50-мм пушки PaK-38:

1939 год

2 шт.;

1940 год

388 шт.;

1941 год

2072 шт.;

1942 год

4480 шт.;

1943 год

2626 шт.;

Итого:

9568 шт.

Пушка имеет лафет с раздвижными станинами, который обеспечивает угол горизонтального обстрела 65°, стрельбу можно вести при углах возвышения от -8° до +27°. Лафет имеет подрессоривание, которое автоматически выключается при раздвижении станин и включается при их смыкании. Предельная скорость перемещения при транспортировке пушки 35 км/час.

Ствол - моноблок состоит из трубы и казенника, надетого на трубу и укрепленного на ней соединительной муфтой. На передний конец трубы навинчен дульный тормоз. Горизонтальный клиновой затвор имеет механизм автоматического закрывания. Щитовое прикрытие состоит из верхнего и нижнего щитов. Верхний щит двойной и состоит из двух стальных листов толщиной 4 мм каждый, расположенных на расстоянии 20-25 мм один от другого. Для облегчения перекатывания вручную орудие соединяется с легким одноколесным передком. В 50-мм противотанковой пушке Pak-38 применяются выстрелы патронного заряжания с осколочными или бронебойно-трассирующими снарядами. Использовались бронебойно-трассирующие снаряды трех типов: с приварной головкой, с бронебойным наконечником и снаряд обр. 40 с бронебойным сердечником.

Снаряд с приварной головкой имеет вес 2,05 кг. Головка, изготовленная из твердой стали, приварена к корпусу и составляет с ним одно целое. Снаряд снабжен железным ведущим пояском, его разрывной заряд состоит из 0,16 кг флегматизированного тэна.

Снаряд с бронебойным наконечником отличается тем, что к головной части снаряда приделан конический притупленный бронебойный наконечник. При стрельбе по нормами к броне этот снаряд на дальности 100 м пробивает броню толщиной 65 мм, а на дальности 500 м - 59мм. Снаряд обр. 40 представляет собой вольфрамовый бронебойный сердечник, вложенный в железную оболочку, закрытую сверху наконечником из пластмассы. В данной части оболочки имеется трассер. Разрывного заряда снаряд не имеет. При ударе в броню наконечник и оболочка разрушаются. При стрельбе по нормали к броне на дальности 100 м этот снаряд пробивает броню толщиной 120 мм, а на дальности 500 м - 75 мм.

В боекомплект пушки входят также осколочные снаряды весом 1,81 кг, имеющие разрывной заряд из литого тротила и флегматизированного тэна, запрессованный в верхнюю часть снаряда как дополнительный детонатор. Вес разрывного заряда 0,175 кг. Для улучшения видимости разрыва в разрывной заряд помещена дымовая шашка.

Тактико-технические характеристики пушки PaK-38:

масса в боевом положении: 1000 кг;

масса в походном положении: 1062 кг;

калибр: 50 мм;

длина ствола: 60 калибров;

начальная скорость снаряда: 835 м/с;

угол возвышения: от -8° до 26°;

угол горизонтального обстрела: 65°;

скорострельность: 12-14 выстр/мин;

наибольшая дальность стрельбы: до 9400 м;

дальность эффективной стрельбы: до 700 м;

бронепробиваемость:

по нормали на дальностях 100 и 1000 м: 69-48 мм.

Источники:
1. Широкорад А., "Бог войны Третьего Рейха", АСТ, Транзиткнига, 2003
2. Шунков В., "Вермахт", АСТ, 2003
3. Chris Chant, "Artillery of World War II", 2001

www.nazireich.net

Малокалиберные автоматические пушки Второй Мировой.

Небольшой обзор зенитных пушек ,приспособленных для борьбы с пехотой и легкой бронетехникой.

25-мм пушка "Гочкис".При стрельбе по БТТ применялись бронебойные снаряды.Большая партия этого оружия была захвачена немцами у французов.Масса-850 кг,дальность стрельбы около 3км,скорострельность - 100-350 выстрелов в минуту.



она же...

20 мм пушка MG C30 .Первоначально применялась в кригсмарине и люфтваффе,ну а после того как к ней был создан колесный лафет,стала применятся пехотинцами вермахта.
масса - 450 кг,расчет 7 человек,скорострельность 280-450 выстр./мин.,дальность стрельбы до 2500 метров,питание боеприпасами из дискового магазина на 20 выстрелов 20х138 мм.


20 мм пушка MG C30

20 мм пушка Madsen .20-мм пушка Мадсен имела магазинное и ленточное питание. Емкость магазина - 60 патронов, ленты - 100 патронов.
Темп стрельбы 250-300 выстр./мин. Практическая скорострелыюсть 135 выстр./мин. При весе снаряда 112 г его начальная скорость была 890 м/с. Как 20-мм, так и 23-мм пушки Мадсеы были хорошо известны в СССР. Судя по всему, 23-мм пушки Мадсен оказали определенное влияние на конструирование 23-мм пушек в СССР

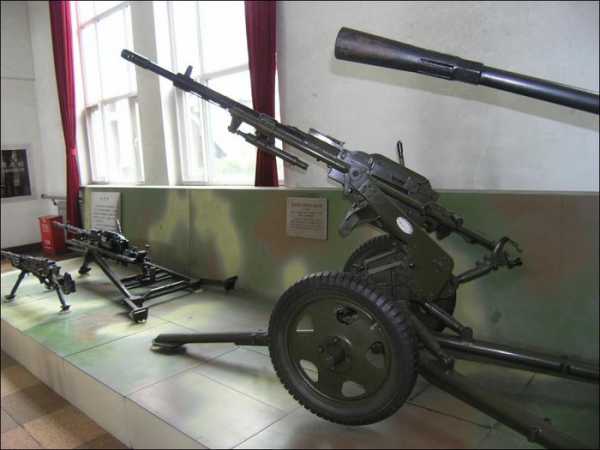

на колесном пехотном лафете,как наш 14,5-мм КПВ.




 20-мм Мадсен на различных станках.

2.5 cm Pak 113(f) образца 1937 года ,опять же захваченная немцами у французов.Вес - 500 кг,скорострельность 25 выстр./мин.,расчет 4 чел.
2.5 cm Pak 113(f) образца 1937


40 мм Бофорс L-60 для сухопутных войск обр. 1928 года,ксати до сих пор стоит на ганшипах АС-130.масса 2,45т,120 выстр./мин.,дальность стрельбы - 7км


40 мм Бофорс L-60


 20-мм пушка фирмы Waffenfabrik Mauser.Вес-126 кг,прицельная дальность стрельбы до 1200 метров,могли применяться 3-х и 8 кратные оптические прицелы.


&
 20-мм пушка фирмы Waffenfabrik Mauser

   50-мм пушка FLAK-41.создана специально для прострела высот от 1,5 до 3 км.но также использовалась для борьбы с БТТ специальным бронебойным снарядом.вес-3 тонны,скорострельность 180 в/мин.  &

nbsp;

karelmilitary.livejournal.com
