ГАЗ-3307 история создания, характеристики, фотографии

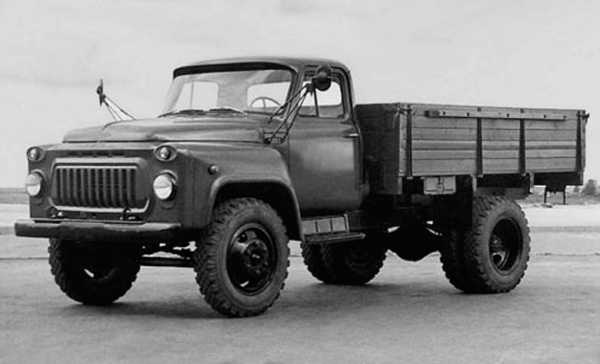

ГАЗ-51А

ГАЗ-51А — советский грузовой автомобиль грузоподъёмностью 2,5 т; наиболее массовая грузовая модель 1950—1970-х годов …
Читать полностью

ГАЗ-3307
серийный выпуск с 1990 г.

ГАЗ-3307 серийно выпускается с 1990 года на Горьковском автозаводе. Автомобиль пришел на смену моделям третьего поколения ГАЗ-52, ГАЗ-53, которые морально устарели и сняты с производва в 1993 году.

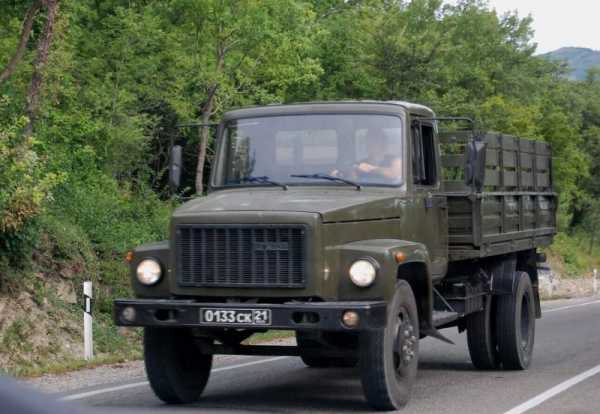

фото ГАЗ-3307

Одна из целей, которой придерживался конструкторский состав во время проектировки машины, являлась полномасштабная синхронизация по главным элементам и узлам с прошлыми моделями. В итоге, автомобилю перешли множество деталей от ГАЗ-53.
    Благодаря такому решению удалось облегчить техническое обслуживание машины и сократить затраты на производство. Поэтому Газон 3307 по многочисленным характеристикам смог превзойти 53-ю модель. Капотную компоновку грузовой машины было решено сохранить.

    По сравнению с предшественником двухместная кабина стала более просторной и удобной. Панорамное стекло позволяет иметь широкий угол обзора. Отопление более эффективное, как и система вентиляции. Впервые в серии этих автомобилей используется гидроусилитель руля. Улучшенные свойства шумоизоляции, обеспечивают более комфортное нахождение внутри машины. Звуки двигателя так же стали заметно менее слышны.В начале 90-х стали устанавливать газобаллонные установки, и модификации ГАЗ-33076 и ГАЗ-33077 работали на сжиженном и сжатом газе.

фото ГАЗ-3307

Двигатель ГАЗ-3307

Двигатель установлен бензиновый с карбюраторной системой питания, мощность которого составляет 124 л.с., при оборотах в минуту 3100–3400. Расход топлива в среднем составляет 19,6 л на 100 км. Максимальная скорость, которую может развить самосвал составляет 90 км/ч. До 80 км/ч машина разгоняется за 64 секунды. Бензин можно использовать АИ-76 или АИ-80. АИ-92 используется только при определенных настройках в системе зажигания. Тормозная система используется двухконтурная, снабжаемая гидравлическим приводом, это позволяет заметно облегчить торможение.

фото двигатель ГАЗ-3307

Салон ГАЗ-3307

фото салон ГАЗ-3307

Фотографии ГАЗ-3307

фото ГАЗ-3307

фото ГАЗ-3307

ГАЗ-11-415 пикап

ГАЗ-11-415 — газовский опытный шестицилиндровый пикап с двигателем ГАЗ-11, кузовные детали были позаимствованы у серийного ГАЗ-M415.

Читать полностью …

dar-web.ru

Новый ГАЗ-3307 — грузовой автомобиль российского производства

ГАЗ-3307 — российский грузовой автомобиль производства Горьковского автозавода. В начале 80-х предусматривалась широкая унификация по агрегатам и узлам автомобилей действующего производства. За счет такого решения удалось удешевить не только сами автомобили, но и их ремонт, эксплуатацию.

Вернуться к оглавлению

Первые модели ГАЗ-3307



ГАЗ-3307 получил просторную кабину, а также усовершенствованную систему вентиляции и отопления, которую применили впервые в 1984 году на грузовике ГАЗ-4301. Отличительной особенностью нового грузовика был гидроусилитель руля, который не устанавливали на предшествующие автомобили завода.

вот так выглядит грузовик ГАЗ-4301



Грузовик ГАЗ-3307 начали производить в конце 1989 года. Авто комплектовалось карбюраторным двигателем ЗМЗ-511 , его мощность составляла 125 л.с. Автомобиль имел массу 4,5 тонны.

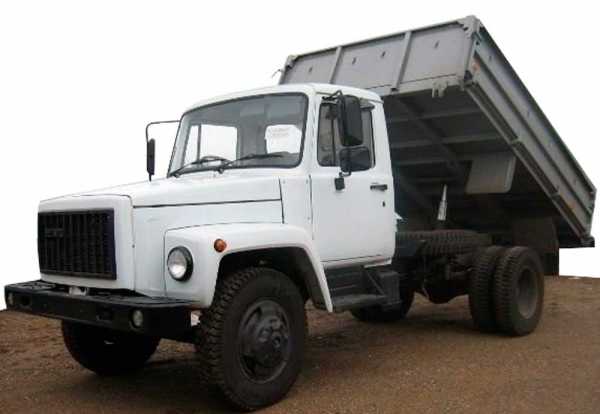

на этом фото показано, как выглядит новая модель грузовика ГАЗ-3307

Вернуться к оглавлению

Автомобиль ГАЗ-3307 с новыми двигателями

С годами автомобиль понемногу совершенствовался. Так, в 2006 году были установлены двигатели, сертифицированы по нормам Евро-2, а с 2008 года — Евро-3. В 2011 году появилась модификация с новым дизелем ЯМЗ-534 ( об этом можете подробнее прочитать про историю создания грузовика ГАЗ-3307).

Двигатель ЯМЗ-530

ЯМЗ-530 — это рядные четырех и шестицилиндровые дизельные двигатели производства ОАО «Автодизель», которые входят в состав «Группы ГАЗ». ЯМЗ-530 является разработкой совместно с австрийской инжиниринговой компанией AVL List GmbH. Моторы соответствуют нормам Евро-4.

Кроме того, расход топлива на ГАЗ-3307  уменьшился и теперь составляет: при скорости 60 км/ч этот показатель снизился до 14 литров, а при скорости 80 км/ч — до 19 литров. Это позволит существенно снизить расходы предприятий, имеющих на своем балансе такие грузовики.

avtomobilgaz.ru

Схема электропроводки ГАЗ 3307, замена проводки своими руками: инструкция, фото и видео

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Четвертое поколение средне тоннажного грузовика ГАЗ 3307 появилось на свет в 1993 году и полностью заменило на сборочном конвейере предшественника – ГАЗ 52/53. Как было принято все эти годы, автомобиль во многом унифицирован со своей платформой, но имел и некоторые отличия, сделавшие его более современным.

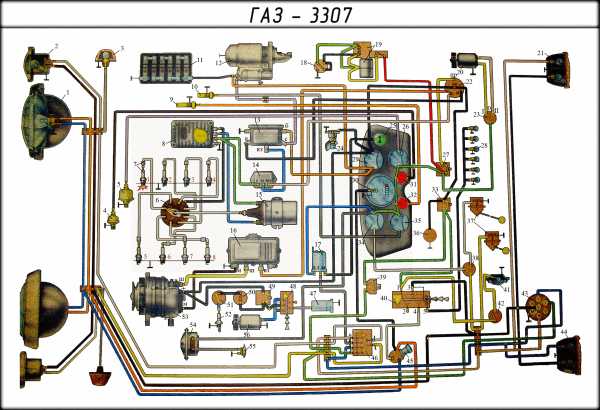

Заводская инструкция содержит цветную схему электрооборудования

Особенности ГАЗ 3307

Данная модель считалась переходной, поэтому автопроизводителем не рассматривалась как объект для серьезной модификации. От предшественника было унаследовано:

1. Шасси;
2. Силовой агрегат;
3. Кузов, включая и его грузовые модификации;
4. Основные элементы управления.

Новая кабина

Новым элементом автомобиля ГАЗ 3307 была современная кабина. Она отличалась:

1. Угловатым оперением капота и крыльев;
2. Новой светотехникой;
3. Отделкой внутреннего убранства;
4. Регулируемыми сиденьями с ремнями безопасности.

Оригинальное фото новой приборной панели

Кроме того, благодаря установке на шасси новой кабины повышенной функциональности, видоизменилась и электропроводка ГАЗ 3307. Этого требовало появление на автомобиле:

1. Эффективной системы вентиляции и отопления;
2. Гидроусилителя рулевого управления;
3. Новой панели приборов.

Электрооборудование

Что касается электрооборудования, то в связи с экспериментами производителя, пытавшегося подобрать оптимальный силовой агрегат, подкапотная проводка ГАЗ 3307 также подверглась модернизации.

В частности:

1. Вместо ранее использовавшегося генератора постоянного тока автомобиль получил генератор переменного тока модели Г250-Г2;
2. Для защиты электрооборудования в него был интегрирован регулятор напряжения модели 222.3702.

Схема проводки ГАЗ 3307: цепь включения генератора и регулятора напряжения

Предостережение: запрещается запускать двигатель при повреждениях кабеля от генератора к регулятору, а также проверки «на искру». Электросхема не рассчитана на подобные нагрузки, поэтому выйдет из строя при любой попытке запуска или проверки.

Система зажигания также подверглась небольшой модернизации:

1. Вместо старой катушки зажигания Б114-Б устанавливалась более мощная Б116;
2. Старый трамблер Р133-Б заменили на модернизированный 24.3706;
3. Появился электронный коммутатор зажигания модели ТК102А. В дальнейшем вместо него автомобиль укомплектовывался универсальным коммутатором 13.3734, а также его модификацией – 13.3734-01;
4. В схеме используется резистор СЭ107, а на ряд моделей устанавливался универсальный 14.3729 (см.также схему электропроводки Газель).

Система зажигания ГАЗ 3307 вполне доступна для обслуживания своими руками

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
2. Во время работы двигателя и генератора контакты реле разомкнуты;
3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).

Схема контактно-транзисторной защиты

Для проверки исправности защиты необходимо:

1. Отключить двигатель;
2. Включить зажигание;
3. Подсоединить вольтметр к клемме «Ш» реле-регулятора и на «массу»;
4. Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.

Выводы

Надеемся, что в данном материале смогли дать подробное объяснение особенностей автомобиля. А видео в этой статье и подробные электрические схемы позволят владельцам ГАЗ 3307 самостоятельно обнаружить неисправности в электроцепях, и восстановить их рабочие параметры (см. также схему электропроводки ГАЗ 3110).

avtoelektrik-info.ru

Ремонт Газ 3307

Добро пожаловать на сайт «Ремонт ГАЗ-3307»

Горьковский автозавод на протяжении более чем 80 лет занимается производством как легковых, так и грузовых автомобилей. Начав с выпуска лицензионных автомобилей «Форд» под маркой «ГАЗ – А», предприятие сумело освоить такие знаковые для отечественного автопрома модели как «Победа», автомобиль высшего класса «Чайка», целый ряд грузовиков, и, конечно, легенду советской эпохи – «Волгу» в нескольких поколениях.

После распада СССР на автомобильный рынок вышла востребованная в нише малотоннажных грузовиков «Газель». Производство «Волги» было прекращено в 2010 году, однако наряду с современными полуторками, эти машины продолжают эксплуатироваться. Весь материал раздела можно разделить на такие темы: ГАЗ 3110 ремонт, ремонт ГАЗ 31105, Ремонт ГАЗ 31105, ГАЗ 3307 ремонт.

В разделе представлены видеоматериалы, которые позволят произвести ремонт ГАЗ 31105, а также ее предшественницы, модели 3110, не прибегая к услугам профессионального сервиса, своими руками.

Полезным найдут для себя раздел, также, владельцы автомобилей «Газель». Специфика эксплуатации этой модели такова, что у многих водителей машина работает с перегрузкой, что ведет к ускоренному износу целых групп деталей двигателя, сцепления и КПП, ходовой части и тормозной системы(особенно рессор).

Замена и ремонт этих деталей на автомобилях семейства ГАЗ 33023 наглядно и доступно показана в материалах раздела. Также доступны рекомендации по проведению текущей замены воздушного фильтра и ремонту кузова.

Наряду с малотоннажными грузовиками эксплуатируются также среднетоннажные ГАЗ 3307. Многие из них находятся в глубинке, а ремонт производится непосредственно их водителями. Поэтому небольшой блок

«Ремонт Газ» который состоит из моих собственных статей, по ремонту, позволит грамотно провести замену и ремонт основных агрегатов и увеличить срок работы и службы автомобиля в целом.

gaz3307.ru

Тюнинг салона, кабины и внешнего вида Газели своими руками: фото и видео

Как и любой другой автомобиль, «Газель» часто тюнингуют. Причем, тюнинг делают на любых моделях – будь то бортовой грузовик или цельнометаллический фургон. Каким же усовершенствованиям в первую очередь подвергается коммерческий автомобиль?

Тюнинг кабины грузовика Газель

Вернуться к оглавлению

Спойлер на крышу

Есть автолюбители, которые считают, что обтекатель на крышу ГАЗ 3302 устанавливают для красоты. Может быть спойлер и является украшением, но в первую очередь он предназначен для улучшения технических характеристик автомобиля. С обтекателем экономится 5-10 % топлива, машина на трассе становится более устойчивая. И это вовсе не реклама товара – спойлер реально является полезным усовершенствованием «Газели».

Особенно он эффективен на фургонах или высоких «Газелях», где сопротивление встречному потоку воздуха достаточно велико. Именно обтекатель и снижает сопротивление встречному ветру. Вернуться к оглавлению

Тюнинг салона

В основном «Газель» нужна не для красоты, а для дела. Поэтому автовладельцы стремятся усовершенствовать авто с пользой. Полезным дополнением является установка охранной сигнализации. Для «рабочей лошадки» не лишним будет противоугонная система с автозапуском. Водителям коммерческого транспорта необходимо, чтобы машина с утра завелась без проблем в любой мороз. Автозапуск будет здесь кстати.

Для удобства вождения в салоне водители меняют рулевое колесо – со спортивным рулем кому-то удобнее становится управлять машиной. Но удобство это спорное – скорее всего, многим нравится внешний вид такого руля.

Оригинальный тюнинг салона Газели

Многие устанавливают на сиденья красивые чехлы – они эстетично выглядят, к тому же не пачкается и не портится обшивка сидений. Сами сиденья на «Газели» меняют не часто, они и так достаточно удобные. Если кто-то и меняет, то ставит только одну водительскую «сидушку» – от какой-нибудь крутой иномарки, или сиденье спортивного типа (например, «Рекаро»).

Часто тюнингу подвергается салон на «Газели Фермер». Например, перед задним рядом сидений устанавливается дополнительный столик. Конечно, не забывают про установку аудиосистемы с хорошими динамиками – без музыки в дальней дороге плохо. Тюнингом также является установка вставок под дерево на панели приборов, подсветка комбинации приборов светодиодными лампами, установка оплетки рулевого колеса. Многое делают автомобилисты своими руками.

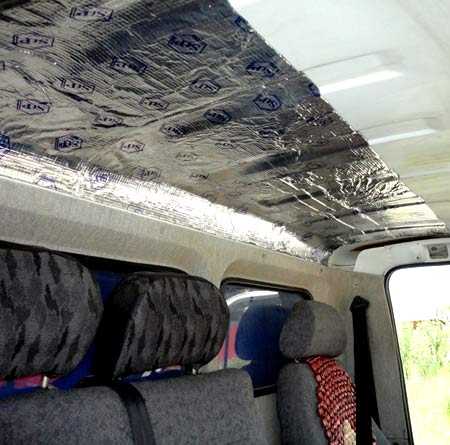

Чтобы в кабину не поступал шум с дороги, устанавливают шумоизоляцию.

Для проклейки шумоизоляционным материалом разбирают весь салон, наиболее популярными «шумками» являются «Сплен» и «Вибропласт». Еще один вид тюнинга – установка дополнительной печки в салоне. Особенно дополнительное отопление необходимо на автомобилях с цельнометаллическим кузовом ГАЗ 2705 и микроавтобусах ГАЗ 3321.

Устанавливают на «Газели» люки на крышу. Люк может быть как с механическим приводом открывания, так и с электрическим. Даже если в машине есть кондиционер, люк не будет лишним – его можно установить на крышу кабины или цельнометаллического кузова. Единственный минус – люк может потечь. Но плюсов у него много:

• Значительно светлее в салоне;
• В жаркую погоду в машине комфортно, и при этом не задувает ветер с дороги;
• Практически не слышно дорожного шума, не то что при опущенных боковых стеклах;
• Пространства в салоне визуально становится больше.

Пример монтажа люка в салоне Газели

При выборе люка нельзя ошибаться с размерами, и резать крышу нужно с большой точностью. Если сделать все аккуратно, крыша не потечет, и все преимущества такого тюнинга будут только плюсом. Вернуться к оглавлению

Внешний тюнинг

Чтобы коммерческий автомобиль выглядел стильно, ему необходим внешний тюнинг. Заводские бампера не слишком хорошо смотрятся даже на «Газели Бизнес», поэтому альтернативный обвес отлично украсит кузов авто.

Внешний тюнинг грузовика Газель

На «передок» неплохо установить кенгуринг – он и выглядит неплохо, и в случае лобового столкновения в какой-то степени защитит автомобиль и его пассажиров. Кстати, к обвесу относятся еще подножки, которые могут крепиться как на порогах кабины, так и в нижней части цельнометаллического кузова ГАЗ 2705 – по бокам и со стороны задних распашных дверей.

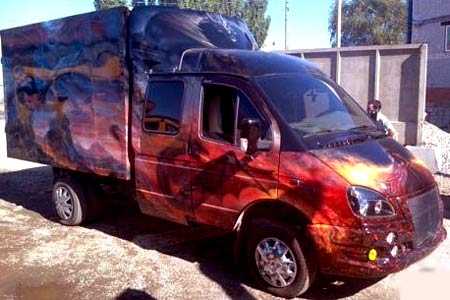

Разукрашивают автомобилисты «Газель» кто как может. Красят машину в металлик, делают аэрографию, покрывают специальной пленкой. Многие автовладельцы монтируют в фарах светодиодные лампы – они светят ярко, выглядят отлично, и при этом еще очень экономичные.

Вернуться к оглавлению

Двигатель и КПП

Тюнинг двигателя особенно актуален – «рабочей лошадке» нужна хорошая тяга. Самое простое, что можно усовершенствовать в двигателе Газели – установить воздушный фильтр нулевого сопротивления. Может быть и немного, но пять лошадиных сил «воздушник» должен добавить. Несложно поменять выхлопную систему – поставить прямоточный глушитель и резонатор, закрепить на двигателе «спортивную» приемную трубу.

Скорее всего, к тюнингу можно отнести и установку газобаллонного оборудования (ГБО), так как это тоже является усовершенствованием.

Расход топлива с газом меньше не становится, и даже он чуть больше. Но цена газа почти в два раза ниже, чем любой другой вид топлива. Те владельцы «Газелей», которые постоянно за рулем, уже через полгода окупают установку и стоимость ГБО, получая в дальнейшем прибыль на экономии в стоимости горючего.

Вариант монтажа ГБО оборудования на Газель

Если двигатель слаб, автомобилисты стремятся сменить его. Например, ЗМЗ 402 на выпусках «Газелей» до 2000 года уже морально устарел, однако машины еще ездят по дорогам и перевозят немало грузов. На коммерческий автомобиль стараются установить дизельные импортные моторы – дизели экономичнее, проще в обслуживании, при тех же габаритах, что и бензиновые ДВС, более мощные и тяговитые. Из дизелей ставят TD 27 от компании Nissan объемом 2,7 л и 1KZ фирмы Toyota объемом 3,0 л. Среди бензиновых моторов наиболее популярны силовые агрегаты Toyota:

• 1KZ объемом 3,4 л;
• 1UZ объемом 4,0 л.

Если меняется ДВС, то вместе с ним удобно произвести и замену коробки передач. В комплектами с бензиновыми ДВС «Тойота» коммерческие организации предлагают установку автоматических КПП.

Вернуться к оглавлению

Тюнинг ГАЗ 2705

Кабриолет на базе Газели 2705

Интересную доработку «Газели» 2705 представили в 2005 году на выставке «Мотор Шоу» – из цельнометаллического кузова сделали кабриолет и установили в кузове сиденья для пассажиров. Получилась маршрутка с открытым верхом. В средней полосе России такой автомобиль вряд ли найдет себе применение, а вот в южных районах, например, в Сочи, будет пользоваться спросом.

Кузов 2705 нередко дорабатывается как частными лицами, так и различными коммерческими предприятиями. Из цельнометаллического фургона получается специальная передвижная лаборатория, инкассаторский автомобиль, катафалк. Делают из «Газели» также изотермический фургон, прокладывая стенки кузова теплоизолирующим материалом.
