122-мм самоходная гаубица 2С1 «ГВОЗДИКА»
Плавающая САУ 2C1 «Гвоздика»
Разработка САУ 2С1 «Гвоздика» была начата по Постановлению № 609-201 от 4.07.1967 г. Артиллерийская часть разработана в ОКБ-9 («Уралмаш»), а шасси – в ПО «Харьковский тракторный завод».
Артиллерийская часть САУ была разработана на базе 122- мм буксируемой гаубицы Д-30. Внутреннее устройство ствола, баллистика и боеприпасы одинаковы с Д-30. Новая гаубица получила заводской индекс Д-32 и индекс ГРАУ – 2А31.
Ствол гаубицы Д-32 состоял из трубы моноблока, казенника, муфты, эжекционного устройства и двухкаморного дульного тормоза. Затвор вертикальный клиновой с полуавтоматикой механического (копирного) типа. Подъемный механизм секторный, имел только ручной привод.
Тормоз отката гидравлический веретенного типа, накатник пневматический. Цилиндры тормоза отката и накатника закреплены в казеннике и откатываются вместе со стволом.
Уравновешивание ствола производится пневматическим уравновешивающим механизмом толкающего типа.
Механизм досылания электромеханического типа, предназначен для раздельной досылки снаряда и снаряженной гильзы в камору ствола после укладки их на лоток досылателя.
Перископический прицел ПГ- 2 (индекс 10П40) предназначен как для стрельбы с закрытых позиций, так и для стрельбы прямой наводкой. ПГ-2 состоит из панорамы, механического прицела с узлом согласования, оптического прицела прямой наводки ОП5-37, параллелограмного привода и электроблока.
Шасси САЦ 2С1 разработано на базе МТ-ЛБ 1* .
В САУ отделение управления и моторно-трансмиссионные отделения размещены в передней части корпуса, а боевое отделение ~ в средней и кормовой части корпуса, а также в башне.
Броня САУ противопульная, она должна «держать» 7,62-мм винтовочную пулю на расстоянии 300 м.
Трансмиссия САУ механическая, подвеска торсионная. Гусеницы имеют резинометаллические шарниры.
1* В 1969 году в ОКБ-9 был разработан проект установки изделий «Акция», «Гвоздика» и «Тюльпан» на единое унифицированное шасси на базе БМП-1, где изделия могли бы иметь лучшие характеристики, чем созданные на базе МТ-ЛБ и об. 123.

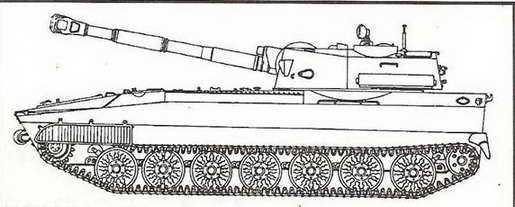

Схема САУ 2С1 «Гвоздика.»
Гаубица Д-32 калибра 122 мм

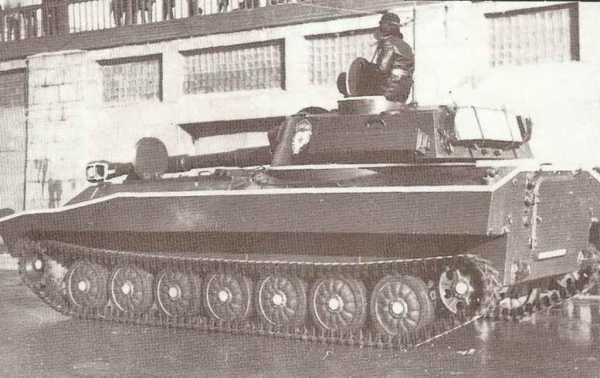

САУ 2C1
САУ 2С1 имеет герметический корпус и преодолевает водные преграды вплавь. На плаву траки гусениц выполняют роль лопастей. Гусеницы перематываются в воде, благодаря чему скорость движения на плаву доходит до 4,5 км/час.
САУ «Гвоздика» может транспортироваться самолетом Ан- 12.
Первые четыре опытных образца 2С1 были сданы на полигонные испытания в августе 1969 года. На вооружение 2С1 принята в 1971 году, а в 1972 году начато серийное производство.
Режимы стрельбы:
Скорострельность прицельная при стрельбе прямой наводкой, выстр/мин. 4-5
Скорострельность прицельная при стрельбе с закрытых позиций:
при подаче выстрелов с грунта без перекомплектации зарядов, выстр/мин. 4-5
при использовании выстрелов из боеукладки и при различных углах возвышения, выстр/мин. 1,5-2
Возимый боекомплект САУ 2С1 обычно составляет 35 осколочно-фугасных и 5 кумулятивных снарядов. Самоходная гаубица может стрелять всеми типами боеприпасов от буксируемой гаубицы Д-30.
Стрельба кумулятивным вращающимся снарядом БП-1 ведется специальным зарядом Ж- 8 весом 3,1 кг; начальная скорость 740 м/с; дальность табличная 2000 м.
Бронепробиваемость по нормали составляет 180 мм; под углом 60° – 150 мм, под углом 30° – 80 мм, от расстояния бронепробиваемость не зависит.
Начальная скорость кумулятивного снаряда 35К-13 составляет 726 м/с.
Интересен снаряд Ш1 со стреловидными поражающими элементами. Он предназначен для М-30, но можно стрелять и из Д-32. Стреловидные элементы разлетаются в конусе с углом 24°.
Выстрелы гаубицы Д-30
| Название | Индекс снаряда | Вес снаряда, кг | Вес ВВ, кг | Взрыватели | Примечания |
| Осколочно-фугасный | ОФ-462 ОФ-426Ж ОФ-7 ОФ-8 | 21,7 | 3,67 • • • | РГМ, В-90 | • |
| 21,7 • • | • • • | ||||
| Кумулятивные | ЗБК-13 БП-1 ЗБК-6 | 18,2 | • • • | вращающийся невращающийся | |
| 14,08 | ГКН, ГПВ-З | ||||
| • | ГТ1В-2 | ||||
| Дымовой | Д4 | 21,76 | —; | РГМ | |
| Химический | ХСО-463Б | 21,7 | вещество Р-35 | РГМ-2 | |
| Осветительный | С-463 | 22,0 | . .; | Т-7 | Парашютный, время горения 30 сек. |
| Агитационный | А1Д | 21,5 | Т-7 | ||
| Снаряд со стреловидными элементами | Ш1 | 21,76 | 2,075 | ДТМ-75 | _ |
Таблица стрельбы снарядами ОФ-462, ОФ-462Ж, ОФ24, ОФ-24Ж, Д4, Д4М
| Тип заряда | Полный | Уменьшенный | № 1 | № 2 | № 3 | № 4 |
| Вес заряда, кг | 3,8 | • | • | • | • | • |
| Начальная скорость, м/с | 690 | 565 | 463 | 417 | 335 | |
| Дальность, м | 15300 | 12800 | 11600 | 9800 | 8400 | 6400 |
Следующая глава >
military.wikireading.ru
Самоходная гаубица 122-мм 2С1 «Гвоздика»
2С1 «Гвоздика» — советская 122-мм полковая самоходная гаубица, предназначена для подавления и уничтожения живой силы, артиллерийских и минометных батарей, а также для разрушения дзотов, обеспечения проходов в минных полях и полевых заграждениях.2С1 «Гвоздика» была разработана Харьковским заводом имени Серго Орджоникидзе. Главный конструктор шасси — А. Ф. Белоусов, 122-мм орудия 2А31 — Ф. Ф. Петров.
В 1969 году прошли полигонные испытания первые четыре опытных образца 2С1. В 1971 году самоходка 2С1 была принята на вооружение Советской армии, а через год началось ее серийное производство.
Корпус 2С1 «Гвоздика» сделан из стальных плит, их максимальная толщина достигает 20 мм. Такое бронирование обеспечивает защиту от огня легкого стрелкового оружия и осколков снарядов и мин малого калибра, обеспечивая защиту от поражения бронебойными пулями калибра 7,62 мм винтовочную на расстоянии 300 м.
Отделение управления и моторно-трансмиссионное отделение находятся в передней части корпуса, а боевое отделение — в средней и кормовой части корпуса, а также в башне.
Самоходка оснащена 210-киловаттным дизельным двигателем ЯМЗ-238, который позволяет ей развивать максимальную скорость по шоссе 60 км/ч, С двигателем сблокирована механическая трансмиссия.
Ходовая часть машины состоит, применительно к одному борту, из семи опорных катков, ведущего колеса переднего и направляющего колеса заднего расположения. Поддерживающие ролики отсутствуют. Опорные катки сделаны из алюминиевого сплава. Между ступицей и внешним кольцом с резиновым бандажом каждого катка приварены два диска, которые образуют внутреннюю воздушную камеру, которая увеличивает плавучесть машины. Ведущие колеса, которые находятся е в передней части корпуса, имеют съемные зубчатые венцы, что облегчает их замену при чрезмерном износе. Механизм натяжения гусениц размещается внутри корпуса. Регулировка натяжения гусениц также осуществляется изнутри машины. Гусеницы с резинометаллическими шарнирами имеют ширину 400 мм, но могут заменяться на более широкие (670 мм) для повышенной проходимости по снегу и заболоченным участкам.
Подвеска самоходки состоит из четырнадцати торсионных валов, которые расположенны поперек машины. По этой причине опорные катки с правого борта смещены немного вперед по отношению к каткам левого борта. С балансирами первых и последних опорных катков взаимодействуют гидравлические амортизаторы автомобильного типа. Вертикальный ход этих опорных катков дополнительно регулируется пружинными буферами.
САУ 2С1 имеет герметический корпус и преодолевает водные преграды вплавь. Движение на плаву осуществляется посредством перематывания гусениц, при этом машина развивает скорость 4,5 км/ч. Боевая масса «Гвоздики» не превышает 16 т, что позволяет транспортировать ее самолетами военно-транспортной авиации.
Тактико-технические характеристики | САУ 2С1 «Гвоздика» |
Экипаж | 4 чел. |
Масса | 15,7 т |
Длина | 7,26 м |
Высота | 2,74 м |
Ширина | 2,85 м |
Максимальная скорость по шоссе | 60 км/ч |
Запас хода по шоссе | 500 км |
Вооружение | 122-мм гаубица Д-32 (2А31) |
Боекомплект пушки | 40 |
Тип пушки | нарезная гаубица |
Тип двигателя | ЯМЗ-238Н |
Мощность двигателя, л. с. | 300 |
Бронирование | противопульное, |
2С1 «Гвоздика» оснащена 122-мм гаубицей Д-32, которая находится в башне кругового вращения, и установлена в кормовой части самоходки. Ствол гаубицы состоит из трубы моноблока, казенника, муфты, эжекционного устройства и двухкамерного дульного тормоза. Затвор вертикальный клиновой с полуавтоматикой механического (копирного) типа. Подъемный механизм секторный с ручным приводом. Наведение орудия в вертикальной плоскости осуществляется в диапазоне углов от -3° до +70°. Тормоз отката гидравлический веретенного типа, накатник пневматический. Цилиндры тормоза отката и накатника закреплены в казеннике и откатываются вместе со стволом. Уравновешивание ствола производится пневматическим уравновешивающим механизмом толкающего типа. Механизм досылания электромеханического типа, предназначен для раздельной досылки снаряда и снаряженной гильзы в камору ствола после укладки их на лоток досылателя.
Машина также оснащена перископическим прицелом ПГ-2, который предназначен как для стрельбы с закрытых позиций, так и для стрельбы прямой наводкой. ПГ-2 состоит из панорамы, механического прицела с узлом согласования, оптического прицела прямой наводки ОП5-37, параллелограмного привода и электроблока.
Возимый боекомплект САУ 2С1 обычно состоит из 35 осколочно-фугасных и 5 кумулятивных снарядов. Машина может стрелять всеми типами боеприпасов от буксируемой гаубицы Д-30. Стрельба кумулятивным вращающимся снарядом БП-1 ведется специальным зарядом Ж-8 весом 3,1 кг; начальная скорость 740 м/с; дальность табличная 2000 м. Бронепробиваемость по нормали составляет 180 мм; под углом 60° — 150 мм, под углом 30° — 80 мм; от расстояния бронепробиваемость не зависит. При стрельбе фугасным снарядом максимальная дальность составляет 15300 м. При использовании активно-реактивного снаряда этот показатель возрастает до 21900 м.
Машина этого типа состоит на вооружении в Украине и России. В сухопутных войсках Украины насчитывается 600 машин, в морской пехоте – 12 единиц. В российских сухопутных войсках — 2200 единиц 2С1, из них 1800 на хранении, в морской пехоте -95 машин и пограничный войсках РФ — 90 2С1.
