Гаубица Мста-Б (2А65) 152-мм ТТХ. Фото. Видео. Скорострельность
152-мм гаубицу «Мста-Б» (2А65) можно считать самой последней моделью в длинном списке полевых гаубиц советской, а ныне российской конструкции. Однако о гаубице 2А65, известной также под обозначением «Мста-Б» (на Западе она имеет обозначение М1987), известно относительно немного, хотя в последнее время она активно продвигается на мировой рынок оружия с целью возможных экспортных поставок.

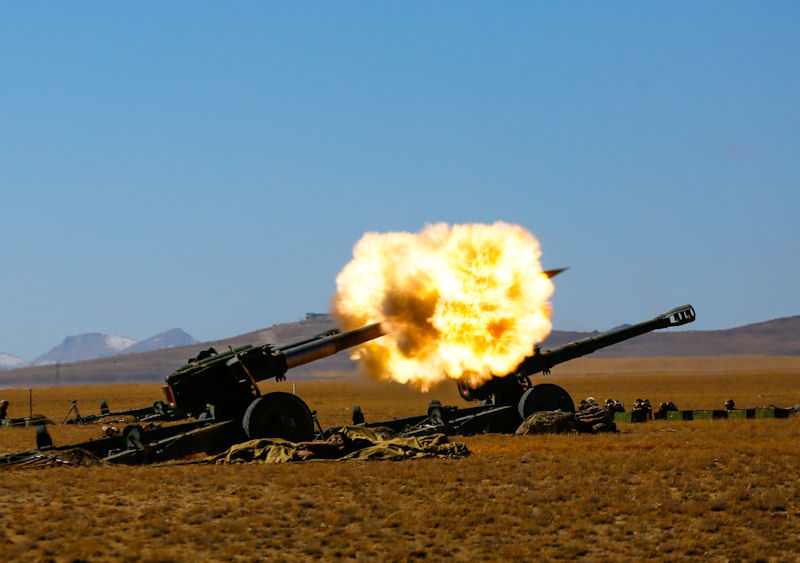

Гаубица Мста-Б (2А65) — видео стрельб
В конструкции гаубицы 2А65 по сравнению с ее предшественницами применено несколько кардинальных нововведений, самым очевидным из которых является длинный тонкий ствол, имеющий, по оценкам, длину около 40 калибров, оснащенный двухщелевым дульным тормозом.
Гаубица «Мста-Б» (2А65) может стрелять большинством существующих типов боеприпасов калибра 152 мм, но специально для нее и других подобных орудий разработано новое семейство боеприпасов. При использовании новых видов боеприпасов в зависимости от задачи выбирается заранее снаряженный картуз одного из трех типов. При стрельбе осколочно-фугасным снарядом последнего поколения дальность стрельбы составляет 24000 метров, а при использовании ОФС с газогенератором дальность выстрела увеличивается до 29 000 метров.
Еще одним новым видом боеприпасов является контейнер, разбрасывающий крошечные радиопередатчики, предназначенные для нарушения неприятельских связных коммуникаций. Кроме того, из гаубицы 2А65 можно стрелять бронебойным корректируемым снарядом с лазерным наведением «Краснополь».
Ствол гаубицы 2А65 в основном аналогичен тому, которым оснащена самоходная гаубица 2С19.
Боеприпасы Мста-Б
Стрельба из гаубицы ведётся 152-мм выстрелами раздельного заряжания разработанными, как специально для неё (и для 2С19 «Мста-С»), так и применяющимися на гаубицах Д-20, 2С3 «Акация», МЛ-20.
— выстрелами 3ВОФ58, 3ВОФ72, 3ВОФ73 (с полным, дальнобойным и уменьшенным зарядами соответственно) с осколочно-фугасным снарядом 3ОФ45
— выстрелом 3ВОФ91 с осколочно-фугасным снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом.
— выстрелами 3ВОФ96, 3ВОФ97, 3ВОФ98 (с дальнобойным, полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ64.
— выстрелами 3ВОФ32, 3ВОФ33 (с полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ25.
— выстрелами 3ВО28, 3ВО29, 3ВО30 (с дальнобойным, полным и уменьшенным зарядами) с кассетным снарядом 3-О-23 с кумулятивно-осколочными боевыми элементами.
— выстрелами 3ВО13, 3ВО14 (с полным и уменьшенным зарядами) с кассетным снарядом 3-О-13 с осколочными боевыми элементами.
— выстрелом 3ВНС38 со снарядом постановки КВ и УКВ радиопомех 3РБ30-1-8.
— выстрелом 3ВДЦ8 с дымовым целеуказательным снарядом.
— выстрелом 3ВОФ64 с корректируемым снарядом с лазерной подсветкой 3ОФ39 комплекса 2К25 «Краснополь».
152-мм снаряд гаубицы 2А65 «Мста-Б» в руках солдата
Тактико-технические характеристики гаубицы Мста-Б
— Принят на вооружение: 1987
— Разработан: с 1976 по 1986
— Производитель: Мотовилихинские заводы
— Всего выпущено: более 1200
Боевой расчет: 8 человек
Калибр, мм: 152
Дальность стрельбы Мста-Б
— Максимальная дальность стрельбы, км: ОФС — 24,7; ОФС с газогенератором — 28,5
— Минимальная дальность стрельбы, км: 6,5
Скорострельность Мста-Б
— Максимальная скорострельность, выстрел/мин: 7
— Начальная скорость ОФС при температуре заряда 15°С, м\с: 810
— Давление в УМ при угле возвышения ствола 0° Мпа (кгс/см2): 9,5±0,5 (95±5)
: −30…+70— Угол горизонтального наведения, град.: −28…+28
— Кучность стрельбы: По дальности, Вд/Х мак: 1/363. По боку, Вб, м: 11
Вес Мста-Б
— Масса ОФС, кг: 43,56
— Масса заряда (дальнобойного) кг: 12,05
— Масса гаубицы в походном положении кг: 7000
— Масса ствола кг: 2599
— Масса дульного тормоза кг: 170
Размеры Мста-Б
— Длина гаубицы в походном положении мм: 12700
— Ширина гаубицы: 2500
— Высота гаубицы: 2950
— Дорожный просвет мм: 400
— Ширина колеи мм: 2150
— Длина ствола с дульным тормозом мм: 8130
— Длина направляющей части канала ствола мм: 6184
— Число нарезов: 48
— Высота линии огня мм: 1330
— Предельная длина отката на дальнобойном заряде мм: 1000
— Количество жидкости в тормозе отката, л: 17,5
— Количество жидкости в накатнике Мпа (кгс/см2): 5,5±0,25 (55±2,5)
— Количество жидкости в мультипликаторах накатника л: 1,0
— Время перевода гаубицы из походного положения в боевое, мин: 2—2,5
— Скорость буксирования по грунтовым дорогам км/ч: 60

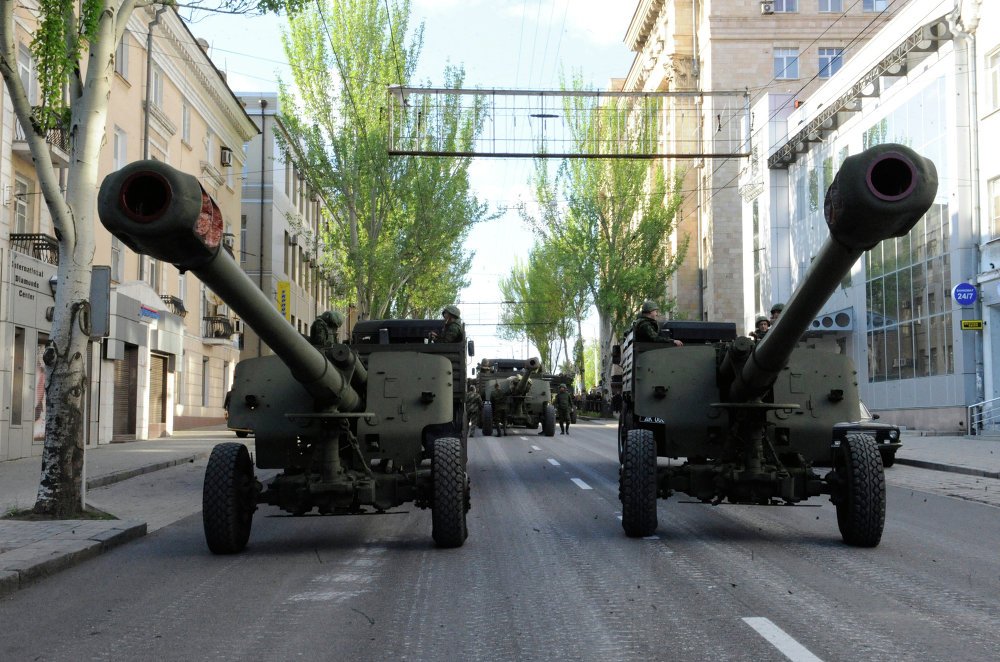

Фото Мста-Б
Артиллерийский тягач «Медведь» на базе шасси КамАЗ-63501 буксирует 152-мм гаубицу 2А65 «Мста-Б»
Казённая часть 2А65 «Мста-Б»
Добавить комментарий
| 152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б» 152-MM TOWED HOWITZER 2A65 «MSTA-B» 27.11.2016 Пресс-служба Западного военного округа 1-Я ГВАРДЕЙСКАЯ ТАНКОВАЯ АРМИЯ Данные орудия, говоря спортивных языком, относятся к разным весовым категориям. Д-30 является сравнительно компактным и легким: ее боевой вес — всего около 3,2 тонн. Оба орудия сумели зарекомендовать себя как максимально приспособленные к данному театру военных действий. Поэтому сирийцы считают их лучшими из имеющихся у них на вооружении буксируемых орудий. http://vestnik-rm.ru 122-ММ ГАУБИЦА Д-30 (2А18) 2А65, отличающееся высокой точностью стрельбы, могли применять осколочно-фугасные и кумулятивные снаряды по таким целям, находящимся на значительных дистанциях. После боев в районе Т-4 «Мста-Б» были задействованы на различных участках фронта борьбы с международным терроризмом. Не обошлась без них и боевая операция в районе Идлиба. Российская газета 152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б» 22.01.2018 ФОТОРЕПОРТАЖ: 152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б» НА ФОРУМЕ АРМИЯ-2017 На Международном военно-техническом форуме «Армия-2017» Минобороны РФ продемонстрировало 152-мм гаубицу 2А65 «Мста-Б». 152-мм гаубицу «Мста-Б» можно считать самой последней моделью в длинном списке полевых гаубиц советской, а ныне российской конструкции. Серийное производство буксируемого варианта началось в 1987 году. В настоящее время 152-мм гаубица «Мста-Б» находится на вооружении российской армии, а также ряда стран постсоветского пространства — Белоруссии, Казахстана, Грузии и Украины. Гаубицы успели повоевать во время второй чеченской войны, а также вооруженного конфликта на востоке Украины на территории Донбасса. Также артиллерийские системы используются в Ираке, были закуплены у России правительством страны для борьбы с ИГИЛ и в Сирии. ВТС «БАСТИОН», 22.01.2018 152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б» НА ФОРУМЕ АРМИЯ-2017 На вооружение учебного центра боевого применения (артиллерии) в Саратове поступило 9 единиц военной техники по гособоронзаказу. Подразделения получили пять самоходных гаубиц «Акация» и четыре буксируемых гаубицы «Мста-Б».  631-й учебный центр боевого применения (артиллерии) является единственным в Вооруженных силах РФ местом подготовки младших специалистов для артиллерийских подразделений. В нем ежегодно для войск готовят более 1 тыс. солдат и сержантов. Пресс-служба Центрального военного округа 28.11.2018 28.02.2020 ВОЙНА В СИРИИ 16 ноября 2019 года на полигоне в г. Луга Ленинградской области на мероприятие посвященном празднованию 75-летия Дня ракетных войск и артиллерии была показана 152-ММ буксируемая гаубица 2А65 «Мста-Б». ХАРАКТЕРИСТИКИ Кроме 152-мм буксируемой гаубицы 2А65 «Мста-Б», других образцов ракетно-артиллерийского вооружения на выставке 16 ноября 2019 года на полигоне в г. Луга можно было увидеть интересную информацию по организации разведывательно-огневых комплексов (РОК) с управляемыми артиллерийскими снарядами (минами). 152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б». ЛУГА. 16.11.2019 17.09.2020 БЕСПИЛОТНЫЙ АППАРАТ «ОРЛАН-30»
В 1976 году руководством Главного ракетно-артиллерийского управления (ГРАУ) Министерства Обороны Советского Союза было принято решении создания новой 152—мм дальнобойной гаубицы, которая не должна была уступать современным зарубежным образцам и заменить артиллерийские системы типа Д1, Д 20, МЛ-20. Артиллерийская часть гаубицы 2А65 или «Мста-Б» имеет конструкцию аналогичную артчасти 152-мм самоходной гаубицы 2С19 или «Мста-С» (Индекс ГРАУ 2А64) и отличаются только наличием у 2А64 эжектора для удаления пороховых газов из канала ствола после выстрела. В гаубице реализованы следующие конструктивные решения: Стрельба из гаубицы ведётся 152-мм выстрелами раздельного заряжания разработанными, как специально для неё (и для 2С19 «Мста-С»), так и применяющимися на гаубицах Д-20, 2С3 «Акация», МЛ-20. В 1986 году 152-мм гаубица «Мста-Б» была принята на вооружение Сухопутных войск ВС СССР. ХАРАКТЕРИСТИКИ Изготовитель Пермский МЗ ВТС «БАСТИОН», 01.05.2017 Источники: ВТС «БАСТИОН», В. Н. Шунков. Энциклопедия артиллерии особой мощности. — Минск: Харвест, 2004, Е. И. Трембач, К. П. Есин, А.Ф. Рябец, Б.Н. Беликов. «Титан» на Волге. От артиллерии к космическим стартам / Под общей ред. 152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б». ЛУГА. 16.11.2019 |
BASTION, MILITARY-TECHNICAL COLLECTION. MILITARY-INDUSTRIAL COMPLEX NEWS, HISTORY OF WEAPONS, MILITARY EQUIPMENT
Так, на днях в Сети появилось фото, на котором орудия запечатлены вместе на одних позициях. На российских полигонах такое увидишь не часто, а вот в Сирии применение с одного места двух разнокалиберных систем — явление привычное.
Поражение целей, движущихся со скоростью до 36 км/ч;
Вместе с гаубицами «Мста-Б» полк получил бронированные многоосные тягачи КаМаЗ- 63501АТ для их буксировки.
«Орлан-10» постоянно использовался в военных конфликтах последних лет. Новый БЛА «Орлан-30» будет достойным его приемником, дополняет ВТС «Бастион».
Вскоре было разработано тактико-техническое задание (ТТЗ) на разработку опытного образца гаубицы. Задание предусматривало разработку и создание маневренного, скоростного артиллерийского орудия, имеющее лучшую дальность, увеличенный вертикальный угол наводки, стреляющее снарядами с большим поражающим действием.
На этапе проектирования и отработки орудия было проведено исследование по выбору оптимального сочетания геометрических и конструктивных параметров снаряда, что позволило обеспечить улучшенные аэродинамические характеристики нового осколочно-фугасного снаряда и устойчивость на траектории, несмотря на значительную длину и дальнобойную форму снаряда.
Она имеет снабжённый трёхкамерным литым дульным тормозом и полуавтоматическим вертикальным клиновым затвором ствол-моноблок длиной 53 калибра, смонтированные над стволом гидропневматические противооткатные устройства (тормоз отката с жидкостным охлаждением и накатник), верхний станок со щитовым прикрытием для защиты расчёта и механизмов гаубицы от пуль и мелких осколков, подъёмный (двухскоростной, секторного типа), поворотный (двухскоростной, винтовой) и уравновешивающий механизмы, а также нижний станок с двумя станинами коробчатого сечения и двухколесную ходовую часть. На нижнем станке лафета смонтирован специальный поддон, на который с помощью гидравлического домкрата опускается орудие при переводе его из походного положения в боевое. На концах коробчатых станин смонтированы вспомогательные металлические катки, с помощью которых орудие может быть повернуто для стрельбы в любом нужном положении (без изменения положения станин угол равен 52°). В вертикальной плоскости подъёмный механизм верхнего станка обеспечивает наведение орудия на цель в диапазоне углов от −3,5° до +70°.
Также артиллерийские системы используются в Ираке, были закуплены у России правительством страны для борьбы с ИГИЛ и в Сирии.
В. А. Шурыгина. — Волгоград: Станица-2, 2000, 2А65 ТО. Часть 1. Техническое описание // 152-мм гаубица 2А65. Техническое описание и инструкция по эксплуатации. — Москва: Военное издательство Министерства обороны СССР, 1991, mzperm.ru, ru.wikipedia.org, topwar.ru, tehnorussia.su и др.152-мм буксируемая гаубица Мста-Б (2А65)
152-мм гаубицу «Мста-Б» (индекс ГРАУ — 2А65) можно считать последней в длинном ряду послевоенных полевых гаубиц советской разработки. В то же время известно о ней гораздо меньше, чем о 152-мм самоходной гаубице 2С19 «Мста-С», можно сказать, что буксируемый вариант находится в тени самоходной установки.
При этом и 2С19 «Мста-С» (принята на вооружение в 1989 году), и буксируемая гаубица 2А65 «Мста-Б» (принята на вооружение в 1986 году) являлись наиболее современными орудиями полевой артиллерии Советской Армии, а теперь и российской. Обе артсистемы по-прежнему находятся на вооружении и активно эксплуатируются. Артиллерийские части обеих систем (2А64 и 2А65 соответственно) обладают одинаковой конструкцией, отличие лишь в наличии у 2А64 эжектора для удаления пороховых газов из канала ствола после совершения выстрела. Серийное производство буксируемого варианта началось в 1987 году. В настоящее время 152-мм гаубица Мста-Б находится на вооружении российской армии, а также ряда стран постсоветского пространства — Белоруссии, Казахстана, Грузии и Украины. Гаубицы успели повоевать во время второй чеченской войны, а также вооруженного конфликта на востоке Украины на территории Донбасса. Также артиллерийские системы используются в Ираке, были закуплены у России правительством страны для борьбы с ИГИЛ и в Сирии.
Буксируемая гаубица Мста-Б
В середине 1970-х годов в Советском Союзе почти одновременно с НАТО осознали необходимость коренной модернизации артиллерийских систем и перехода к единому калибру в армейском и дивизионном звене сухопутных войск. В перспективе место орудий калибра 120, 130, 152, 180 и 203 мм должна была занять единая артиллерийская система калибра 152 мм раздельно-гильзового заряжания, разрабатываемая в буксируемом и самоходном вариантах, с унифицированным набором используемых боеприпасов. Такой артиллерийской системой и должна была стать новая гаубица «Мста», которая разрабатывалась с 1976 года под руководством главного конструктора Г. И. Сергеева. Работы по созданию новой артиллерийской системы велись в ОКБ ПО «Баррикады» (сегодня ЦКБ «Титан») в городе Волгоград.
Согласно техническому заданию, полученному от военных, гаубица «Мста» должна была предназначаться для уничтожения средств доставки тактических ядерных зарядов, минометных, артиллерийских и ракетных батарей, разрушения полевых фортификационных и других оборонительных сооружений, командных пунктов и пунктов управления, средств противовоздушной и противоракетной обороны, танков и других бронированных целей, живой силы и огневых средств противника.
Дальность ведения огня должна была препятствовать маневрам резервов противника, расположенным в глубине его обороны. Гаубица должна была вести огонь как по наблюдаемым, так и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая эксплуатацию в горных условиях. Несмотря на то, что основной целью создания новой артиллерийской системы являлось превосходство над иностранными конкурентами, как существующими, так и только разрабатываемыми, снова обязательным требованием была оставлена возможность использования с артсистемой старых штатных выстрелов буксируемых гаубиц Д-20, МЛ-20, самоходных орудий 2С3 и 2С5, с переменными зарядами как в стальных, так и в латунных гильзах.
Комплекс НИОКР по созданию новой буксируемой гаубицы Мста-Б начался в 1976 году. Основной целью разработки новой артиллерийской системы было: повышение дальности ведения огня, увеличение угла вертикального наведения, повышение эффективного действия снаряда у цели, маневренности и остальных характеристик в сравнении с гаубицами Д-1, МЛ-20 и Д-20, находившимися на вооружении Советской Армии.
Основное внимание при разработке новой гаубицы уделялось вопросу обеспечения высоких показателей кучности стрельбы за счет конструктивных мероприятий. Компоновка основных узлов 152-мм гаубицы Мста-Б была реализована с учетом обеспечения стабильности возмущающих моментов, возникающих при стрельбе. Еще на этапе проектирования и отработки орудия конструкторами было осуществлено исследование по выбору оптимального сочетания конструктивных и геометрических параметров снаряда, что в итоге позволило обеспечить улучшенные аэродинамические характеристики нового осколочно-фугасного снаряда, а также его устойчивость на траектории, несмотря на существенную длину и дальнобойную форму снаряда.
Гаубица «Мста-Б» была оснащена полуавтоматическим затвором, а также досылателями пружинного типа, предназначенными для досылания снаряда и гильзы, гидродомкратом с поддоном для стрельбы при вывешенных колесах, гидравлическими противооткатными устройствами с жидкостным охлаждением тормоза отката, двухскоростным винтовым механизмом горизонтального наведения и двухскоростным механизмом вертикального наведения секторного типа, прицельным устройством, предназначенным для стрельбы с закрытых позиций и прямой наводкой, пневматической системой торможения колес, станинами с откидными сошками и подхоботовыми катками.
Работы по созданию гаубицы завершились успешно, в 1986 году новая артиллерийская система была принята на вооружение Сухопутных войск ВС СССР, серийное производство буксируемых гаубиц началось в 1987 году. Производством гаубиц занимался Пермский машиностроительный завод (сегодня «Мотовилихинские заводы»). Всего в Перми было собрано порядка 1200 таких гаубиц. За разработку 152-мм буксируемой гаубицы Мста-Б большая группа инженеров-конструкторов ОКБ ПО «Баррикады» была награждена различными правительственными наградами, а сама работа по проектированию артиллерийской системы и выстрелов к ней была удостоена Государственной премии СССР.
В 152-мм гаубице Мста-Б были успешно реализованы следующие конструктивные решения:
— трехкамерный дульный тормоз, обладавший эффективностью до 63%;
— механизм заряжания с бросковым пружинным досылателем снарядов, взводящимся от откатных частей, и направляющим лотком с приводом от затвора;
— двухскоростные механизмы наведения ствола орудия, которые обеспечивали углы вертикального наведения до 70 градусов и наведение по горизонтали при уклонах до 5 градусов;
— автоматическое отключение подрессоривания колес при разведении станин.
Буксируемая 152-мм гаубица Мста-Б (2А65) была построена по классической для артиллерийских орудий схеме. Гаубица получила оснащенный трехкамерным литым дульным тормозом и полуавтоматическим вертикальным клиновым затвором ствол-моноблок, длина ствола — 53 калибра. Над стволом были расположены гидропневматические противооткатные устройства (накатник и тормоз отката с жидкостным охлаждением). Для защиты расчета (состоял из 8 человек) и механизмов гаубицы от мелких осколков и пуль гаубица имела верхний станок со щитовым прикрытием. Также имелись поворотный (двухскоростной, винтовой), подъемный (двухскоростной, секторного типа) и уравновешивающий механизмы.
Нижний станок гаубицы получил две станины коробчатого сечения и двухколесную ходовую часть. На нижнем станке лафета гаубицы был установлен специальный поддон, на который с помощью гидравлического домкрата опускалось орудие при переводе артсистемы из походного в боевое положение. На концах коробчатых станин были размещены вспомогательные металлические катки, при помощи которых гаубицу можно было повернуть для ведения огня в любом необходимом положении (без изменения положения станин гаубицы угол составлял 55 градусов).
В вертикальной плоскости имеющийся подъемный механизм верхнего станка обеспечивает наведение 152-мм гаубицы Мста-Б на цель в диапазоне углов от −3,5 до +70 градусов. Для уменьшения утомляемости номеров расчета гаубицы и повышения скорострельности она была оснащена двумя пружинными досылателями броскового типа для досылки зарядов и снарядов.
При переводе гаубицы в походное положение поддон поднимается и крепится к стволу и люльке, а станины сдвигаются и соединяются затем с прицепным устройством тягача. В качестве штатного средства транспортировки артиллерийской системы выступает армейский грузовой автомобиль повышенной проходимости Урал-4320, обладающий колесной формулой 6х6. Имеющийся у гаубицы подрессоренный колесный ход обеспечивает ее буксировку по шоссе со скоростью до 80 км/ч, а при движении по пересеченной местности — до 20 км/ч.
В боекомплект 152-мм буксируемой гаубицы Мста-Б входили несколько типов осколочно-фугасных снарядов (включая 3ОФ61 увеличенной дальности, обладающий донным газогенератором), снаряды-постановщики радиопомех, кассетные снаряды с осколочно-фугасными и кумулятивно-осколочными поражающими элементами, дымовые снаряды-целеуказатели.
Также с гаубицей может использоваться корректируемый артиллерийский боеприпас 3ОФ39 комплекса управляемого вооружения «Краснополь» с лазерной подсветкой цели. Расчет из трех человек может подсвечивать цель с помощью лазерного целеуказателя-дальномера, который входит в состав переносного комплекса автоматизированного управления огнем «Малахит». Малоразмерные цели типа танк могут подсвечиваться с расстояния до 4-х километров ночью и 5-7 километров днем, более крупные цели — до 15 километров.
Максимальная дальность стрельбы обычными осколочно-фугасными снарядами составляет 24,7 километра, снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом — до 30 километров. С гаубицей могут использоваться все типы выстрелов раздельного заряжения, созданных как для буксируемой Мста-Б, так и для САУ 2С19 Мста-С, а также для более ранних артиллерийских систем того же калибра — гаубиц Д-20 и МЛ-20, САУ 2С3 «Акация».
Тактико-технические характеристики гаубицы Мста-Б:
Калибр — 152 мм.
Масса — 7000 кг.
Максимальная дальность стрельбы — 24,7/30 км.
Скорострельность — 7-8 выстр./мин.
Боекомплект — 60 выстрелов.
Масса снаряда — 43,56 кг.
Угол возвышения — от -3 до +70 градусов.
Угол горизонтального наведения — 55 градусов.
Штатный тягач — Урал-4320 или МТ-ЛБ.
Скорость транспортировки — до 80 км/ч (по шоссе).
Расчет — 8 человек.
Источники информации:
http://otvaga2004.ru/kaleydoskop/kaleydoskop-art/msta-po-uralski
http://army-news.ru/2015/12/152-mm-buksiruemaya-gaubica-msta-b-2a65
http://mz.perm.ru/products/21/479
http://www.russianarms.ru/forum/index.php?topic=3528.0
Материалы из открытых источников
ВОЕННО-ПОЛИТИЧЕСКИЕ И ВОЕННО-ТЕХНИЧЕСКИЕ НОВОСТИ. ФОТО И МИР, PHOTOS AND THE WORLD. MILITARY-POLITICAL AND MILITARY-TECHNICAL NEWS
152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б». ЛУГА. 16.11.2019
152 MM TOWED HOWITZER 2A65 » MSTA-B». LUGA. 16.11.2019
152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б» НА ПРАЗДНОВАНИИ 75-ЛЕТИЯ ДНЯ РАКЕТНЫХ ВОЙСК И АРТИЛЛЕРИИ НА ПОЛИГОНЕ В ЛУГЕ.
16.11.2019. ФОТОРЕПОРТАЖ
Фотографии: А.В.Карпенко
16 ноября 2019 года на полигоне в г. Луга Ленинградской области на мероприятие посвященном празднованию 75-летия Дня ракетных войск и артиллерии была показана 152-мм буксируемая гаубица 2А65 «Мста-Б».
Она предназначена для уничтожения тактических средств ядерного нападения, артиллерийских и миномётных батарей, танков и других броневых средств, разрушения полевых фортификационных и других оборонительных сооружений, подавления живой силы и огневых средств, пунктов управления, средств противовоздушной и противоракетной обороны.
Для обеспечения автоматизированного управления огнём артиллерийских дивизионов, вооружённых буксируемыми гаубицами «Мста-Б», разработаны комплексы «Фальцет» и «Капустник».
НИОКР по созданию буксируемой 152-мм гаубицы «Мста-Б» начались в 1976 году. Орудие разработано ОКБ ПО «Баррикады» (в настоящее время ЦКБ «Титан», Гл. конструктор Г.
И. Сергеев).
В 1986 году 152-мм гаубица «Мста-Б» была принята на вооружение Сухопутных войск ВС СССР.
Серийное производство началось в 1987 году, в настоящее время находится на вооружении ВС России и некоторых стран СНГ.
Орудие «Мста-Б» снабжено полуавтоматическим затвором, досылателями пружинного типа для досылания снаряда и гильзы, гидравлическими противооткатными устройствами с жидкостным охлаждением тормоза отката, гидродомкратом с поддоном для стрельбы при вывешенных колесах, двухскоростным механизмом вертикального наведения секторного типа и двухскоростным винтовым механизмом горизонтального наведения, прицельным устройством для стрельбы с закрытых позиций и прямой наводкой, пневматической системой торможения колес, станинами с подхоботовыми катками и откидными сошками.
ХАРАКТЕРИСТИКИ
Максимальная дальность стрельбы — 24,7/30 км.
Скорострельность — 7-8 выстр./мин.
Угол возвышения — от -3 до +70 градусов.
Угол горизонтального наведения — 55 градусов.
Масса — 7000 кг.
Боекомплект — 60 выстрелов.
Масса снаряда — 43,56 кг.
Штатный тягач — Урал-4320 или МТ-ЛБ.
Скорость транспортировки — до 80 км/ч (по шоссе).
Расчет — 8 человек.
Кроме 152-ММ буксируемой гаубицы 2А65 «Мста-Б», других образцов ракетно-артиллерийского вооружения на выставке 16 ноября 2019 года на полигоне в г. Луга можно было увидеть интересную информацию по организации разведывательно-огневых комплексов (РОК) с управляемыми артиллерийскими снарядами (минами).
В состав комплекса входят:
• Средства разведки и целеуказания
— БЛА «Гранат-4» и «Орлан-30»
— ЛЦД 1Д15 «Флора» и 1Д22 «Ривьера»
— KHM 1B185
• Средства управления
— НПДУ «Орлан-30»
— Носимый ПТК командира батареи
— Пункт управления СОБ
— КШМ 1В186
• Средства поражения
— Самоходная гаубица 2С19 – снаряд ЗОФЗ9
— Буксируемая гаубица 2А65 – снаряд ЗОФЗ9
— Буксируемый миномет 2Б11 – мина 120 мм
Тактические возможности комплекса
1.
Поражение целей, движущихся со скоростью до 36 км/ч;
2.Поражение целей залпом при подсвете одним ЛЦД;
3.Поражение цели в окопе при подсветке в бруствер;
4.Одновременное поражение 4-х близкорасположенных целей;
5.Перенацеливание изменением точки подсвета в зоне поражения;
6. Поражение целей при размещении ЛЦД на различных носителях
ВТС «БАСТИОН», 06.03.2020
152-ММ БУКСИРУЕМАЯ ГАУБИЦА 2А65 «МСТА-Б»
ПРАЗДНОВАНИЕ 75-ЛЕТИЯ ДНЯ РАКЕТНЫХ ВОЙСК И АРТИЛЛЕРИИ НА ПОЛИГОНЕ В ЛУГЕ. 16.11.2019
ЛУЖСКИЙ ОБЩЕВОЙСКОВОЙ ПОЛИГОН (33-Й АРТИЛЛЕРИЙСКИЙ ПОЛИГОН)
Общее устройство 152-мм гаубицы 2А65
Тольяттинский государственный университетУчебный военный центр
Цикл материальной части и
эксплуатации артиллерийского вооружения
2. Тема №3: Буксируемое артил-лерийское орудие.
Тема №3: Буксируемое артиллерийское орудие.Занятие №1: Общее устройство 152-мм
гаубицы 2А65.
Цели занятия:
Изучить:
назначение, общее устройство и основные характеристики 152-мм Г
2А65;
назначение, тип и устройство ствола, затвора и полуавтоматики;
устройство и взаимодействие механизмов затвора и
полуавтоматики;
назначение и устройство частей и механизмов лафета.
знать:
меры безопасности при эксплуатации 152 мм Г 2А65 .
1 вопрос: Назначение, тактико-технические
характеристики
(ТТХ)
и
общее
устройство 152-мм гаубицы (Г) 2А65.
Г 2А65 предназначена для:
уничтожения тактических средств ядерного, химического, бактериологического
нападения, элементов разведывательноударных систем;
поражения артиллерийских и минометных
батарей противника;
поражения танков, а также противотанковых и других бронированных средств
противника, действующих в первом эшелоне;
подавления живой силы противника,
находящейся открыто и в укрытиях легкого
типа;
поражения вертолетов на посадочных
площадках;
подавления огневых средств, пунктов
управления, средств противовоздушной
обороны, противоракетной обороны и
радиоэлектронных средств противника;
разрушения полевых фортификационных и
других оборонительных сооружений
противника;
воспрещения маневра бригадных и
дивизионных резервов противника.
Калибр, мм
Максимальная дальность стрельбы, м
Масса ОФ снаряда, кг
24700
Начальная скорость, м/с
810
Масса заряда, кг
11,65
Максимальное давление пороховых газов
в канале ствола, МПа
360
152
43,56
Углы вертикального наведения, град.
Углы горизонтального наведения, град.
Скорострельность, выстр./мин.
Боевая масса, кг
Скорость движения , км/ч
Экипаж (расчет), ч.
от-3 до+70
Время перевода из походного положения в боевое или обратно, мин.
2 – 2,5
Штатный тягач
Урал-4320
55˚
7
6750
60
8
ОБЩЕЕ УСТРОЙСТВО Г 2А65
ствол
ходовая часть
затвор
станины
люлька
ограждение
Механизм заряжания
противооткатные устройства
подъемный механизм
поворотный механизм
уравновешивающий механизм
верхний станок
нижний станок
Прицельные приспособления
электрооборудование
пневмооборудование
ЗИП
12345678-
затвор;
прицельные приспособления;
противооткатные устройства;
щитовое прикрытие;
люлька;
ствол;
уравновешивающий механизм;
подъёмный механизм;
9- механизм подрессоривания;
10- нижний станок;
11- ходовая часть;
12- поворотный механизм;
13- верхний станок;
14- станины;
15- сошник;
16- шворневая балка.
Состав 152 мм гаубичного
артиллерийского комплекса
прицельные
приспособления
Комплекс
машин
управления
огнем
дивизиона
3ВО13
3ВОФ72
3ВОФ73
3ВОФ64
3Ш2
3ВШ5
3ВС17
3ВОФ32
11. 2 вопрос: Назначение и устройство ствола.
Ствол предназначен для направленияполёта снаряда, сообщения требуемой
начальной скорости и вращательного
движения,
обеспечивающего
устойчивость его в полёте.
Ствол состоит из:
1. Трубы-моноблока.
2. Казённика.
3. Муфты.
4. Дульного тормоза.
1
Ствол гаубицы 2А65:
1 – дульный тормоз; 2 – труба; 3 – штырь; 4 – направляющая
часть; 5 – конический скат; 6 – каморная часть; 7 – муфта; 8
– казенник; 9 – стопоры
Казённик служит для размещения в нём
затвора и для соединения ствола с
противооткатными устройствами (тормозом
отката и накатником).
4
5
6
3
1
2
1. Щёки.
2.
Перемычка.3. Гнездо клина затвора.
4. Контрольная площадка.
5. Штырь.
6. Полость под компенсатор
тормоза отката.
Дульный тормоз служит для поглощения
части энергии отката при выстреле.
Стопорные болты
Окна
Муфта предназначена для скрепления
трубы с казёнником.
Стопорная планка
Муфта
Стопорный винт
Затвор вертикальный, клиновый с автоматикой механического
типа, предназначен для выполнения следующих операций:
• запирания канала ствола;
• производства выстрела;
• выбрасывания стреляной гильзы;
• производства повторного взведения ударника без открывания затвора в
случае осечки;
• предохранения от производства преждевременного выстрела при не
полностью закрытом затворе;
• удержания снаряда в лотке клина при заряжании;
• автоматического открывания затвора после выстрела и закрывания при
заряжании.
• Затвор состоит из:
• запирающего механизма;
• ударного механизма;
• выбрасывающего механизма;
• предохранительного механизма;
• удерживающего механизма;
• механизма повторного взведения;
• удержника снаряда;
• автоматики.
Затвор гаубицы 2А65:
упор клина
клин
тяга
кривошип
ось кривошипа
Боевая пружина
Упорная крышка
Взвод ударника
Ось взвода
Стопор взвода
Выбрасыватели
Поджимы
Выбрасыватели
Ось сбрасывателя
Ручка
сбрасывателя
Поджимы
Крышки поджимов
с пружинами
стопора
Повторный взвод
Рычаг повторного взвода
колпачёк
пружина
ось с пружиной
рычаг
Удержник
Ось удержника
Копир удержника
Пластина
Прокладка буфера
Пружины
Рычаг
Упор буфера
2А65 Википедия
Гаубица «Мста-Б» — буксируемое артиллерийское орудие с калибром 152 мм.
В 1976 году руководство Главного ракетно-артиллерийского управления при Министерстве Обороны Советского Союза решило сменить существующие, уступающие зарубежным образцам, орудийные установки Д1, Д 20, МЛ-20. Было установлено техническое задание, которое предписывало разработать и создать более маневренное, скоростное артиллерийское орудие, имеющее лучшую дальность, увеличенный вертикальный угол наводки, стреляющее снарядами с большим поражающим действием.
Работы были поручены коллективу конструкторов ПО «Баррикады» (в будущем — «Титан»), который возглавлял Сергеев Г. В 1986 году буксируемая гаубица 2А65 «Мста-Б» 152 мм нового поколения была разработана и на следующий год запущена в серию. Ее производство осуществляет пермское предприятие «Мотовилихинские заводы». До настоящего времени гаубица используется в сухопутных войсках РФ. Также «Мста-Б» «служит» в артиллерийских подразделениях Белоруссии, Украины, Казахстана, Грузии.
История создания[ | ]
Воспроизвести медиафайл
152-мм гаубица 2А65 «Мста-Б» 227-й артиллерийской бригады на полигоне Майкопский в Адыгее.
152-мм гаубица «Мста-Б» разработана под руководством Главного конструктора — Г. И. Сергеева (особое конструкторское бюро Производственного объединения «Баррикады» (ОКБ-221), ныне АО «ФНПЦ «Титан-Баррикады»).
НИОКР по созданию буксируемой 152-мм гаубицы «Мста-Б» начались в 1976 году. Цель разработки: повышение дальности стрельбы, скорострельности, увеличение угла вертикального наведения, повышение эффективного действия снаряда у цели, манёвренности и других характеристик по сравнению с гаубицами МЛ-20, Д-1, Д-20 Вооружённых Сил СССР.
Основное внимание при проектировании уделялось обеспечению высоких показателей кучности стрельбы гаубицы за счёт конструктивных мероприятий. Компоновка основных узлов гаубицы реализована с учётом обеспечения стабильности возмущающих моментов, действующих при стрельбе. На этапе проектирования и отработки орудия было проведено исследование по выбору оптимального сочетания геометрических и конструктивных параметров снаряда, что позволило обеспечить улучшенные аэродинамические характеристики нового осколочно-фугасного снаряда и устойчивость на траектории, несмотря на значительную длину и дальнобойную форму снаряда.
В 1986 году 152-мм гаубица «Мста-Б» была принята на вооружение Сухопутных войск ВС СССР.
Серийное производство началось в 1987 году, в настоящее время находится на вооружении ВС России и некоторых стран СНГ.
В гаубице реализованы следующие конструктивные решения:
- трёхкамерный дульный тормоз эффективностью до 63 %;
- двухскоростные механизмы наведения, обеспечивающие углы вертикального наведения до 70° и наведение по горизонту при уклонах до 5°;
- механизм заряжания с бросковым пружинным досылателем снарядов, взводящихся от откатных частей и направляющим лотком, с приводом от затвора;
- автоматическое отключение подрессоривания колёс при разведении станин.
Технические характеристики
Артиллерийская буксируемая гаубица «Мста-Б» имеет следующие показатели.
- Вес установки – 7 000 кг.
- Вес снаряда – 42,86 кг.
- Длина гаубицы – 12 700 мм.
- Длина ствольной части – 7 200 мм.
- Высота орудия – 2 950 мм.
- Ширина – 2 500 мм.
- Угол поворота — — 27 — + 28 градусов.
- Диапазон прицельной стрельбы осколочно-фугасными снарядами – 6 400м — 24 700 м,
- при ведении огня такими же боеприпасами, но снабженные газогенератором – 28 900 м.
- Скорострельность – 7 выстрелов в минуту.
- Скорость при начале полета – 28 м/сек.
- Скоростные возможности при буксировке – 20 км/час по грунтовой дороге и 80 км/час — на шоссе.
Читайте Электровоз ЭП10
«Мста-Б» 2А65 может использоваться при автоматизированной системе управления огнем с передвижных комплексов «Капустник» и «Фальцет».
В настоящее время гаубица постоянно модернизируется. Так модификация «Мсты» 2С19М1 достигла рекордной отметки по дальности полета – 41 000 м.
Устройство и характеристики[ | ]
В буксируемом положении.
Артиллерийская часть гаубицы 2А65 «Мста-Б» имеет конструкцию аналогичную артчасти 152-мм самоходной гаубицы 2С19 «Мста-С» (Индекс ГРАУ 2А64) и отличаются только наличием у 2А64 эжектора для удаления пороховых газов из канала ствола после выстрела.
Буксируемая гаубица 2А65 выполнена по классической схеме артиллерийского орудия. Она имеет снабжённый трёхкамерным литым дульным тормозом и полуавтоматическим вертикальным клиновым затвором ствол-моноблок длиной 53 калибра, смонтированные над стволом гидропневматические противооткатные устройства (тормоз отката с жидкостным охлаждением и накатник), верхний станок со щитовым прикрытием для защиты расчёта и механизмов гаубицы от пуль и мелких осколков, подъёмный (двухскоростной, секторного типа), поворотный (двухскоростной, винтовой) и уравновешивающий механизмы, а также нижний станок с двумя станинами коробчатого сечения и двухколесную ходовую часть. На нижнем станке лафета смонтирован специальный поддон, на который с помощью гидравлического домкрата опускается орудие при переводе его из походного положения в боевое.
На концах коробчатых станин смонтированы вспомогательные металлические катки, с помощью которых орудие может быть повернуто для стрельбы в любом нужном положении (без изменения положения станин угол равен 52°). В вертикальной плоскости подъёмный механизм верхнего станка обеспечивает наведение орудия на цель в диапазоне углов от −3,5° до +70°.
Для повышения скорострельности и снижения утомляемости номеров расчёта орудие оснащено двумя пружинными досылателями броскового типа для досылки снарядов и зарядов.
При переводе орудия в походное положение поддон поднимается и крепится к стволу и люльке, станины сдвигаются и соединяются с прицепным устройством тягача. Штатным средством транспортировки гаубицы является армейский грузовой автомобиль Урал 4320 с колёсной формулой 6×6 или более мощный КамАЗ 63501АТ 8×8. Подрессоренный колёсный ход орудия позволяет буксировать его по шоссе со скоростью до 80 км/ч, а на пересечённой местности — до 20 км/ч.
Расчёт — 8 человек.
Общее описание
Как для всех орудий классического, буксируемого типа, гаубица 2А65 имеет предназначение в уничтожении живой силы противника в зоне массового скопления, бронетехники, артиллерийских батарей, укрепленных командных пунктов врага и других защитных сооружений, складов с боеприпасами, подразделений и установок ПВО.
«Мста-Б» имеет собрата по артиллерийской части – самоходную установку «Мста-С» 2С19. Проведенные многочисленные исследования при разработке помогли произвести новую оригинальную форму снаряда, который обладает аэродинамическими качествами и стабильной траекторией при полете. Конструкция «Мста-Б». Устройство гаубицы состоит из тонкого длинного ствола-моноблока, который снабжен трехкамерным дульным тормозом, клиновым затвором полуавтоматического типа. Упор орудия приходится на две раздвижные станины, которые для удобства перемещения установлены на металлические диски. При их помощи орудие можно развернуть без изменения положения станин на необходимый угол до 52 градусов. Угол наводки создает механизм подъема ствола в продольной плоскости. Его диапазон равен – 3,5 до + 70 градусов.
Читайте Электровоз ЭП2К — самый распространенный в России
Защищает артиллерийский расчет и конструкцию механизмов от попадания вражеских осколков, пуль верхний станок, выполненный из высококачественной стали.
Над стволом гаубицы расположены гидропневматические противооткатные устройства, снабженные жидкостной системой охлаждения. Для облегчения работы номеров расчета и улучшения показателей скорострельности гаубица оборудована пружинными досылателями снарядов. Стрельбу можно производить в двух режимах: прямой наводкой и с закрытой позиции.
В боевом положении орудие устанавливается при помощи гидравлического домкрата на металлический поддон, который находится на лафете нижнего станка. По времени переход от боевого положения к походному происходит быстро: в течение двух с половиной минут. Опорные станины крепятся к буксирному устройству автомашины, а поддон прикрепляется к стволу. Пара колес в конструкции гаубицы в режиме боевого расположения станин имеют возможность автоматического подрессоривания. В качестве буксира возможно использование «Урала» — 4320, имеющего колесную формулу 6х6. Гаубицу обслуживает расчет состоящий из восьми человек.
Боеприпасы[ | ]
152-мм снаряд в руках солдата ВСУ на полигоне «Девички».
21 октября 2016 года.
Стрельба из гаубицы ведётся 152-мм выстрелами раздельного заряжания разработанными, как специально для неё (и для 2С19 «Мста-С»), так и применяющимися на гаубицах Д-20, 2С3 «Акация», МЛ-20.
- выстрелами 3ВОФ58, 3ВОФ72, 3ВОФ73 (с полным, дальнобойным и уменьшенным зарядами соответственно) с осколочно-фугасным снарядом 3ОФ45
- выстрелом 3ВОФ91 с осколочно-фугасным снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом.
- выстрелами 3ВОФ96, 3ВОФ97, 3ВОФ98 (с дальнобойным, полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ64.
- выстрелами 3ВОФ32, 3ВОФ33 (с полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ25.
- выстрелами 3ВО28, 3ВО29, 3ВО30 (с дальнобойным, полным и уменьшенным зарядами) с кассетным снарядом 3-О-23 с кумулятивно-осколочными боевыми элементами.
- выстрелами 3ВО13, 3ВО14 (с полным и уменьшенным зарядами) с кассетным снарядом 3-О-13 с осколочными боевыми элементами.
- выстрелом 3ВНС38 со снарядом постановки КВ и УКВ радиопомех 3РБ30-1-8.
- выстрелом со снарядом-постановщиком активных радиолокационных помех 3НС30.
- выстрелом 3ВДЦ8 с дымовым целеуказательным снарядом.
- выстрелом 3ВОФ64 с корректируемым снарядом с лазерной подсветкой 3ОФ39 комплекса 2К25 «Краснополь». [1] (недоступная ссылка)
Боеприпасы.
«Мста-Б» — орудие, которое может использовать для стрельбы практически любые снаряды калибра 152 мм. Это могут быть боеприпасы от артиллерийских орудий Д-20, МЛ-20, «Акации». Снаряды по своим характеристикам могут быть:
- осколочно-фугасные разных модификаций,
- кассетные кумулятивно-осколочные,
- кассетные с осколочными боевыми элементами,
- для установки радиопомех,
- выполняющие роль дымовых завес,
- корректируемые с лазерным наведением.
ТТХ[ | ]
- Калибр, мм
: 152 - Максимальная дальность стрельбы, км
: ОФС — 24,7; ОФС с газогенератором — 28,5 - Минимальная дальность стрельбы, км
: 6,5 - Скорострельность, выстр. /мин.
: 7 - Начальная скорость ОФС при температуре заряда 15 °C, м\с
: 810 - Давление в УМ при угле возвышения ствола 0° Мпа (кгс/см2)
: 9,5±0,5 (95±5) - Угол возвышения, град.
: −3…+70 - Угол горизонтального наведения, град.
: −27…+28 - Кучность стрельбы
: По дальности, Вд/Х мак: 1/363 - По боку, Вб, м: 11
/мин.: 43,56
: 12,05
: 7000
: 2599
: 170
: 12700
: 2500
: 2950
: 8130
: 6184
: 48
: 7
: 1330
: 1000
: 16[1]
: 17,5
: 10,5
: 5,5±0,25 (55±2,5)
: 1,0
: 400
: 2150
: 2—2,5
: 60
: 8[2][3]
Зарубежные аналоги.
Не сидят без дела и зарубежные производители артиллерийского орудия. В США после проведения модернизации прежней конструкции М109 получилось боевое орудие с очень приличными показателями. Новая установка М109А6 «Палладин» имеет дальность 30 км при стрельбе обычным осколочно-фугасным снарядом. Отличные параметры имеет легкая американская гаубица LW-155 с калибром 155 мм. Проводятся работы по улучшению эффективности снарядов. В тех же Штатах разработан снаряд М795 калибра 155 мм. Его преимущество в применении нового стального материала, который после разрыва имеет свойство делиться на гораздо меньшие, чем раньше осколки, которые за счет меньшего веса имеют большую скорость и становятся опаснее. Среди российских аналогов можно отметить гаубицу, произведенную в Екатеринбурге 2А61 «Пат-Б» с калибром 155 мм. Это артиллерийское орудие переведено под стандарт снарядов гаубиц из стран НАТО.
На вооружении[ | ]
- СССР — перешли к образовавшимся после распада государствам, а именно:
Казённая часть орудия.
- Белоруссия: Сухопутные войска Республики Беларусь — 132 единицы 2А65, по состоянию на 2021 год[4]
- Войска коллективной обороны — 90 единиц 2А65, по состоянию на 2016 год[5]
- Сухопутные войска — 150 единиц 2А65 (+600 на хранении) по состоянию на январь 2021 год[8]
Примечания[ | ]
- Интервью с главным конструктором В.А. Кукисом // Уральские военные вести. — 2012. — № 37—38 (сентябрь).
- 152 — мм гаубица 2А65 «Мста — Б» (неопр.)
(недоступная ссылка).
«Мотовилихинские заводы» ОАО
(2013). Дата обращения: 19 августа 2021. Архивировано 19 августа 2018 года. - 152 мм гаубица 2А65 «МСТА-Б» (неопр. )
.
Военное информационное агентство Вооружённых Сил Республики Беларусь «Ваяр»
. Дата обращения: 19 августа 2021. - The Military Balance 2021. — P. 182.
- The Military Balance 2021. — P. 183.
- The Military Balance 2021. — P. 184.
- The Military Balance 2021. — P. 185.
- The Military Balance 2021. — P. 190.
- The Military Balance 2021. — P. 194.
- The Military Balance 2021. — P. 203.
- The Military Balance 2021. — P. 205.
- Военная техника в Чечне (1999-2000) (неопр.)
. Вестник ПВО. Дата обращения: 7 декабря 2015. - An Examination of Arms & Munitions in the Ongoing Conflict in Ukraine // Armament Research Services
- The Military Balance 2021. — P. 491.
- Как происходит отвод тяжёлого вооружения в Донбассе (неопр.)
. ТАСС (25 февраля 2015). Дата обращения: 22 мая 2021. - Ирак купил российского оружия на миллиард долларов (неопр.)
. Lenta.ru (30 июля 2014). Дата обращения: 7 декабря 2015. - Дмитрий Литовкин.
Много, срочно и дорого
(неопр.)
. Взгляд (1 августа 2014). Дата обращения: 7 декабря 2015. - 152-мм. гаубица 2А65 «Мста-Б» в Сирии
- Syrian army on the ISIS front line (англ.). CNN (17 февраля 2016). Дата обращения: 22 мая 2021.
)
Дата обращения: 7 декабря 2015.Битва «титанов»: гаубица 2А65 «Мста-Б» против «Дракона пустыни» М777А2
Раньше гаубицами называли устройство для метания камней. Теперь под ними понимают артиллерийское орудие, которое предназначено для стрельбы с закрытых огневых позиций. Эта техника «родилась» в Европе (Германия, Италия) в XIV веке. Их заряжали каменными «патронами».
«Мста-Б» является советской/российской буксируемой гаубицей калибра 152 мм. Основными задачами данной техники являются ликвидация средств ядерного нападения, танков, минометных и артиллерийских батарей, уничтожение оборонительных сооружений, ликвидация живой силы и огневых средств, систем противовоздушной и противоракетной обороны и пунктов управления.
С 1987 года гаубица стоит на вооружении РФ.
М777А2 является английской полевой буксируемой гаубицей калибра 155 мм. Ее разработкой занималась компания BAE Systems. Основным «потребителем» данного оружия являются Штаты. Гаубица М777А2 характеризуется как самая легкая в своем классе.
Устройство Российская гаубица «Мста-Б» изготовлена по классической схеме, как и любое другое артиллерийское орудие. В основу техники лег ствол-моноблок. Он оснащен трехкамерным литым дульным тормозом, а также полуавтоматическим вертикальным клиновым затвором. Над стволом расположены гидропневматические противооткатные механизмы. Гаубица имеет верхний станок со щитовым прикрытием (это позволяет защититься от мелких осколков и пуль) и нижний станок с двумя станинами коробчатого сечения. Помимо этого, «Мста-Б» оснащена уравновешивающим и поворотным устройствами. Гаубица имеет двухколесную ходовую часть.
Для перевода «Мсты-Б» в боевое положение предусмотрен специальный поддон на нижнем станке лафета.
На него опускается орудие. На концах коробчатых станин расположены металлические катки, которые позволяют повернуть гаубицу. Специалисты установили два пружинных досылателя броскового типа, чтобы увеличить скорострельность.
Если необходимо перевести технику в походное положение, то следует поднять поддон и скрепить его со стволом и люлькой, потом сдвинуть коробчатые станины и прицепить их к тягачу. Предполагается использование армейского грузового автомобиля «Урал-4320». Расчет- восемь человек.
Что касается М777А2, то орудие относится к гаубицам, которые были изготовлены на основе титанового и алюминиевого сплава. За счет такого решения был уменьшен вес артиллерийского орудия (до 4220 кг).
Боеприпасы152 мм гаубица «Мста-Б» является огнестрельным оружием. Военные ведут огонь выстрелами раздельного заряжания. Гаубица использует снаряды, которые разработаны экспертами специально для нее, а также боеприпасы для Д-20, 2С3 «Акации», МЛ-20.
Помимо этого, стрельба из данного оружия ведется выстрелами типа ЗВОФ58, ЗВОФ72 ЗВОФ73 (с полным, дальнобойным, уменьшенным зарядами) с осколочным фугасным снарядом ЗОФ45 , 3ВНС38 со снарядом постановки КВ или 3ВДЦ8 с дымовым целеуказательным снарядом.
Гаубица М777А2 использует абсолютно все типы снарядов, которые были разработаны для М198. Отличием является ведение огня с помощью снарядов M982 «Эскалибур». Они уникальны, так как имеют спутниковую систему наведения. Выстрелы совершаются с помощью шнурка. Гаубица оснащена цифровой системой управления огнем DFCS. Благодаря ей военные принимают координаты целей прямо из пункта управления огнем и используют глобальную систему навигации GPS для обстрела вражеских позиций.
Технические характеристикиГаубица «Мста-Б» весит 7000 кг. Длина артиллерийского орудия составляет 12700 мм, ширина – 2500 мм, высота – 2950 мм, длина ствола – 7200 мм. Гаубицу можно перевозить по шоссе со скоростью 80 км/ч. Расчет – восемь человек. Военные могут совершать до семи выстрелов в минуту. Начальная скорость боеприпаса составляет 810 м/с. Максимальная дальность – 28 900 м. Гаубица может быть оснащена следующими прицелами: К-1, ПГ-1М, ОПМ4М-97К.
155 мм Гаубица М777А2 имеет следующие характеристики: максимальная длина артиллерийского орудия составляет 10,7 м (в боевом положении), минимальная – 9,5 м, расчет – пять человек.
Оружие способно ликвидировать цель, которая находится на расстоянии до 24,7 км. Боеприпас может ускоряться до 2900 км/ч.
Боевое применение Гаубица «Мста-Б» стоит на вооружение России, Белоруссии, Грузии, Казахстана, Туркмении и Украины. Артиллерийское орудие «принимало» участие в военных действиях в Чечне, Украине, Ираке и Сирии.
Гаубица М777А2 стоит на вооружении США. Оружие использовалось во время боевых действий в Афганистане и Ираке. Террористы группировки «Талибан»1 назвали данную гаубицу «Драконом пустыни».
Несмотря на то, что гаубица М777А2 оснащена современными системами, «Мста-Б» не уступает по мощности и превосходит по прочности.
1 Террористическая организация, деятельность которой запрещена на территории Российской Федерации
Литература[ | ]
- В. Н. Шунков.
Энциклопедия артиллерии особой мощности. — Минск: Харвест, 2004. — 448 с. — (Библиотека военной истории). — ISBN 985-13-1462-5. - Е. И. Трембач, К. П. Есин, А.Ф. Рябец, Б.Н. Беликов.
«Титан» на Волге. От артиллерии к космическим стартам / Под общей ред. В. А. Шурыгина. — Волгоград: Станица-2, 2000. — 176 с. — 1000 экз. — ISBN 5-93567-014-3, ББК 63.3(2)6. - 2А65 ТО. Часть 1. Техническое описание // 152-мм гаубица 2А65. Техническое описание и инструкция по эксплуатации. — Москва: Военное издательство Министерства обороны СССР, 1991.
_desc_table_in_Perm.jpg)
Рябец, Б.Н. Беликов.Буксируемая гаубица 2А65 Мста-Б (СССР) | Dogswar.ru
152-мм буксируемая гаубица 2А65 «Мста-Б» предназначена для поражения открытой и укрытой живой силы, вооружения и военной техники противника. Разработка гаубицы 2А65 «Мста-Б» началась в 1976 году, в 1986 году она была принята на вооружение. Гаубица имеет ствол-моноблок с трехкамерным литым дульным тормозом, полуавтоматическим клиновым затвором, две раздвижные станины, поддон, с которого производится стрельба при вывешенных колесах, пружинные механизмы досылания снаряда и заряда, оснащена прицельными устройствами для стрельбы как прямой наводкой, так и с закрытых позиций.
Механизм горизонтальной наводки — винтовой, вертикальной — червячный. Для защиты расчета и механизмов гаубицы от пуль и мелких осколков на верхнем станке установлено щитовое прикрытие. В боекомплект входит вся номенклатура выстрелов раздельно-гильзового заряжания от артсистем Д-20, МЛ-20 и 2С3М с обычными и активно-реактивными осколочно-фугасными, управляемыми и другими снарядами.Для повышения скорострельности и снижения утомляемости номеров расчёта орудие оснащено двумя пружинными досылателями броскового типа для досылки снарядов и зарядов. При переводе орудия в походное положение поддон поднимается и крепится к стволу и люльке, станины сдвигаются и соединяются с прицепным устройством тягача. Штатным средством транспортировки гаубицы является армейский грузовой автомобиль “Урал-4320? с колёсной формулой 6?6. Подрессоренный колёсный ход орудия позволяет буксировать его по шоссе со скоростью до 80 км/час, а на пересеченной местности — до 20 км/час. Расчёт — 8 человек. Для обеспечения автоматизированного управления огнём артиллерийских дивизионов, вооружённых буксируемыми гаубицами «Мста-Б» разработаны комплексы «Фальцет» и «Капустник».
Стрельба из пушки ведётся 152-мм выстрелами раздельного заряжания разработанными, как специально для неё (и для 2С19 «Мста-С»), так и применяющимися на гаубицах Д-20, 2С3 «Акация», МЛ-20.
выстрелами 3ВОФ58, 3ВОФ72, 3ВОФ73 (с полным, дальнобойным и уменьшенным зарядами соответственно) с осколочно-фугасным снарядом 3ОФ45
выстрелом 3ВОФ91 с осколочно-фугасным снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом.
выстрелами 3ВОФ96, 3ВОФ97, 3ВОФ98 (с дальнобойным, полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ64.
выстрелами 3ВОФ32, 3ВОФ33 (с полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ25.
выстрелами 3ВО28, 3ВО29, 3ВО30 (с дальнобойным, полным и уменьшенным зарядами) с кассетным снарядом 3-О-23 с кумулятивно-осколочными боевыми элементами.
выстрелами 3ВО13, 3ВО14 (с полным и уменьшенным зарядами) с кассетным снарядом 3-О-13 с осколочными боевыми элементами.
выстрелом 3ВНС38 со снарядом постановки КВ и УКВ радиопомех 3РБ30-1-8.
выстрелом со снарядом-постановщиком активных радиолокационных помех 3НС30.
выстрелом 3ВДЦ8 с дымовым целеуказательным снарядом.
выстрелом 3ВОФ64 с корректируемым снарядом с лазерной подсветкой 3ОФ39 комплекса 2К25 «Краснополь».
Калибр, мм 152,4
Длина ствола, клб 53
Масса в боевом положении, кг 6800 кг
Масса в походном положении, кг
Углы обстрела
Возвышения (макс.), ° 70
Снижения (мин.), ° -3
Горизонтальный, ° +-27
Огневые возможности
Макс. дальность стрельбы, км 24,7 км (для 3ОФ45)
Скорострельность, выстр./мин 7 — 8
2А65 Мста-Б 152-мм буксируемая гаубица
| ||||||||||||||||||||||||||||||||||||||||||||||
9 км
7 м
5 минутКак вестерн артиллерийские системы добились огромных успехов в 1970-х годах, когда Советы сразу запустили новую программу под госКБ заново изобрести буксируемые гаубицы, которые были опорой красных Армия за последние 30 лет.
С 1976 по 1985 год новый дизайн дорабатывался до тех пор, пока соответствовал впечатляющим соперникам с Запада, таким как ГК-45 и М198.
Результатом стала 2А65 «Мста-Б», которая ознаменовала эволюционный прогресс. высшая точка 152-мм буксируемых гаубиц. Как поколение улучшение по сравнению с устаревшим Д-20 и гаубицы МЛ-20, предпочитаемые армиями Восточного блока, Мста-Б. подчеркнутая простота транспортировки и дальность полета. По причинам, которые еще предстоит определить, он производился серийно вместе с другим современная буксируемая гаубица «Гиацинт-Б». Одновременное использование либо предполагает, что 2A65 лучше совместим с его предшественники, чем гиацинты.
На бумаге она была не хуже существующих буксируемых гаубиц в НАТО.
армии на последнем отрезке холодной войны. 2А65 поступил
службу в 1986 году. В следующем году он был обозначен Western
аналитики как M1987.
Мста-Б узнаваема по удлиненному 54 калибру. Ствол закрывается моноблочным трехкамерным дульным тормозом. Ствол сборка находится под двумя выступающими демпферами отдачи и подается через продуманный затвор.Сохранился советский винтажный осколок. щиток со смотровыми окнами для оптических прицелов, используемых экипажем, кто номер восемь в общей сложности.
Поскольку она соответствует обычной компоновке гаубицы, Мста-Б операция не слишком сложна, и ее дизайнеры добавили столько функции, которые улучшили его обработку. Каждая из его трасс оборудована с большими лопатами, чтобы лучше закрепить ружье перед выстрелом. Два поворотные задние колеса расположены рядом с лопатами для дополнительной мобильность.Для дополнительной стабилизации орудия установлен большой винтовой домкрат. расположен под кареткой узла ствола.
В пути «Мста-Б» прицепляется к грузовику с колесной формулой 6х6 или
гусеничная машина вроде
МТ-ЛБ.
То
ширина его колесной базы и габаритные размеры позволяют перевозить его
по дорогам с твердым покрытием на скорости до 80 км/ч. Бездорожье, осторожный 20
км/ч применимо.
Мста-Б может стрелять теми же снарядами, что и более старая Д-20 и самоходный 2С3 Акация.Он также был разработан для доставки всех видов подавляющий огонь, будь то кассетные боеприпасы или маломощные ядерные боеголовки. Боеприпас с лазерным наведением Краснополь, был представлен для по бронетехнике, зданиям, бункерам, укреплениям и военные корабли.
Точные данные о производстве «Мсты-Б» неизвестны. не вывозился за пределы Советского Союза. Оптимистичная оценка будет менее 2 000 единиц, произведенных до 1990-х годов. После Холодная война, однако, значительные количества были оставлены в новых независимая Армения, Беларусь, Грузия, Казахстан, Туркменистан и Украина.
Российская Федерация сохранила несколько сотен «Мста-Б», но
если не считать попытки экспортировать модернизированный вариант под патрон
155-мм боеприпасы НАТО, производство этой буксируемой гаубицы прекращено
в пользу САУ типа 2С19 Мста-С.
Это понятное обоснование, учитывая
ошеломляющее количество гаубиц, минометов и ракетных установок
Российская армия застряла с этим по сей день.
Применялась ли Мста-Б в активном конфликте во время Трудно сказать, что было в 1990-х годах, но в болезненном повороте Мста-Б пользовалась успехом. Возрождение в 2010-е годы.Конфликт в Украине против пророссийские сепаратисты увидели широкое применение «Мсты-Б» воюющих сторон с 2014 года.
В 2015 году батареи Мста-Б были поставлены в проправительственных ополченцев в Сирии. «Мста-Б» зарекомендовала себя в многократных боях как надежное тяжелое артиллерийское орудие, превосходящее старший Излюбленные асадистами 130-мм пушки М-46.
Варианты
M390 представляет собой Экспортная версия калибра 155 мм, соответствующая требованиям НАТО.
МЗ-146-1
Модернизированная «Мста-Б» со 155-мм пушкой стандарта НАТО, оснащенной
экстрактор дыма. Эта артиллерийская система была впервые публично представлена в
2008.
Экспорт никогда не производился.
2С19 Мста-С Представлена в 1989 г., ствол 152 мм/L47. Мста-Б размещается на сильно модифицированном Танк Т-72 корпус. Считается одной из лучших самоходок в мире.
2С27 Мста-К Автомобильная гаубица со стволом в сборе от Мста-Б.Базируется на шасси грузового автомобиля с колесной формулой 8х8. Было несколько разных прототипов, однако эта артиллерийская система так и не была запущена в производство.
2С35 Коалиция-СВ Самоходная артиллерийская установка нового поколения на базе на 2С19 Мста-С.
Автор статьи МИГЕЛЬ МИРАНДА Хотеть публиковать собственные статьи? Посетите наш рекомендации для получения дополнительной информации. |
Army Guide
Эффективное поражение различных целей в тактической глубине:
- средства тактического ядерного нападения;
- незащищенная/укрытая рабочая сила;
- пункты управления, средства ПВО и радиоэлектроники;
- артиллерийские средства, бронетехника, ОБТ
Отличительные особенности:
- ведение огня как непрямой наводкой с использованием панорамного прицела, так и прямой наводкой с использованием оптического или панорамного прицела;
- выстрелы раздельно-гильзовые с осколочно-фугасными снарядами, используемые для стрельбы;
- механизм заряжания, обеспечивающий легкое и быстрое заряжание снаряда;
- варианты тягачей для буксировки: колесный автомобиль УРАЛ-4320 или многоцелевой легкобронированный гусеничный автомобиль МТЛБ;
- транспортировка боекомплекта первичным ходом
Состав:
- люлька, системы отдачи и механизм заряжания;
- скользящая опора, механизм наведения, система балансировки;
- нижняя тележка, направляющие, домкрат и электрооборудование;
- прицельные приспособления со средствами подсветки;
- ЗИП (одиночные, групповые и ремонтные).
Развитие
В дополнение к буксируемой 152-мм пушке 2А36, подробно описанной в отдельной статье, Россия также развернула новую 152-мм буксируемую гаубицу, получившую обозначение 2А65, которой в НАТО было присвоено обозначение M1987. Это был год, когда западная разведка впервые идентифицировала это оружие. Согласно источникам Организации Объединенных Наций, в период с 1992 по 2006 год экспорт этого оружия не осуществлялся.
152-мм артиллерийская установка 2А65, также известная как Мста-Б, является основным вооружением 152-мм самоходной артиллерийской установки 2С19, также известной как Мста-С.Полная информация о последнем приведена в отдельной статье. В обозначении МСТА-Б последний расшифровывается как Буксируемый, или буксируемый. МСТА-С была предложена на экспортном рынке, но на сегодняшний день о продажах ничего не известно.
Описание
152-мм гаубица 2А65 (обр. 1987 г.) смонтирована на обычном разъемном лафете и при развертывании в боевом положении опирается на три точки, гидравлический круговой домкрат под передней частью лафета и две лопаты в тыл.
Каждая из направляющих коробчатого сечения имеет колесико, помогающее артиллерийскому расчету привести оружие в действие. При развертывании в боевом положении они поворачиваются вверх на 180 и упираются в вершину каждого следа.
152-мм артиллерийский снаряд оснащен дульным тормозом и полуавтоматическим затвором, пружинным досылателем, гидравлическим противооткатным устройством и тормозом отката с жидкостным охлаждением.
Возведение и наведение ручное, двухскоростное, прицельные приспособления прямого и непрямого наведения расположены на левой стороне оружия.Пневматические тормоза входят в стандартную комплектацию.
152-мм артиллерийская установка 2А65 стреляет теми же типами 152-мм боеприпасов, что и 152-мм самоходная артиллерийская система 2С19, а совсем недавно было представлено новое семейство 152-мм раздельного заряжания (например, снаряд и заряд).
Осколочно-фугасный снаряд OF45 весит 43,56 кг, имеет максимальную начальную скорость 810 м/с и максимальную дальность 24,7 км.
Заряды включают OF72 (большой радиус действия), OF58 (полный заряд) и OF73 (пониженный заряд).
Снаряд OF45 может быть оснащен различными задними концами, например, различными типами навинчивающихся хвостовиков, или снаряд OF61 с базовым выпуском воздуха, который весит 42,86 кг, имеет максимальную начальную скорость 828 м/с и максимальную дальность 29 км.
Грузовой снаряд OF23 весит 42,8 кг, имеет максимальную дальность полета 26 000 м и содержит 42 осколочно-фугасных противотанковых (кумулятивных) снаряда, каждый из которых может пробить 100 мм обычной стальной брони. Другие типы снарядов включают в себя поражающий снаряд ХС30 и российский 152-мм снаряд с лазерным наведением «Краснополь», о котором идет речь в заявке на самоходную артиллерийскую установку 2С19.Разработана 155-мм версия этой системы, но, насколько известно, на экспорт она не поступала. Китай разработал новую самоходную артиллерийскую систему калибра 155 мм/52 под названием PLZ52. У него башня очень похожа на 2С19.
В дополнение к этим новым 152-мм снарядам 2А65 может стрелять всеми стандартными типами 152-мм боеприпасов, которыми стреляют старые российские буксируемые орудия-гаубицы Д-20 и самоходные орудия-гаубицы 2С3.
Варианты
Известно, что версия 2A65 с более длинным стволом в настоящее время находится в разработке, и были сообщения о 155-мм модели, стреляющей стандартными боеприпасами НАТО.Известно, что существует 155-мм вариант самоходной артиллерийской установки 2С19. Россия также разработала до стадии прототипа 152-мм самоходную артиллерийскую систему на базе шасси грузового автомобиля с передним управлением 8 × 8, она называется МСТА-К.
152-мм гаубица 2А65
Инфобокс Оружие
наименование=152-мм гаубица 2А65
подпись=152-мм гаубица 2А65 «Мста-Б» в Санкт-Петербургском Артиллерийском музее.
Происхождение = USSR
Тип = Howitzer
IS_RANGED =
IS_BLADED =
IS_EXPLOSIVE =
IS_ARTILLEERY = Да
IS_VEHICLE =
IS_UK =
Wars =
Designer =
Design_date =
Производитель =
Production_date =
=
вариантов=
масса=боевая: 6800 кг
длина=
часть_длина=
ширина=
высота
экипаж=6
патрон=ОФ45 (фугасный)
калибр=152.
4 мм
действие=
скорострельность=8 (очередь)
скорость=810 м/с
дальность=
max_range=24.7 км
подача=
прицел=
казенная часть=
отдача=
лафет=
угол возвышения=-3,5 до 70 градусов
траверс=28 градусов
тип_лезвия=
тип_рукояти=
тип_нож=
тип_головки=
тип_рукоятки=
диаметр=152 мм
начинка=A-IX-2
масса_наполнения=7,65 кг
вторичное_вооружение=
двигатель=
мощность_двигателя=
мощность_отношение=
подвеска=
дальность полета=
скорость=
Буква «Б» в обозначении является аббревиатурой от «Буксируемый», или буксируемый. Это орудие стоит на вооружении российских вооруженных сил как минимум с 1987 года и в настоящее время находится на вооружении артиллерийских частей фронта и армии России. Гаубица 2А65, как и многие современные артиллерийские орудия, способна вести огонь ядерными артиллерийскими снарядами.
Для обычных задач 2А65 стреляет осколочно-фугасным снарядом ОФ45 массой 43,6 кг.
Гаубица также может вести огонь осколочно-фугасным снарядом OF61 с дальностью стрельбы 29 километров, 42.8-килограммовый усовершенствованный снаряд обычного боеприпаса ОФ23 с дальностью 26,5 км, управляемый снаряд пушки 9К25 с дальностью 20 км, а также дымовой снаряд Д-540 с дальностью 17,4 км. OF23 — это грузовой снаряд, который разбрасывает 42 кумулятивные бомбы, способные пробить 100-мм стальную броню.
Гаубица буксируется либо КрАЗ-260 6х6, либо Урал 4320 6х6.
2А65 дислоцируется в составе 9-й артиллерийской бригады в Луге, 288-й артиллерийской бригады в Инженерном и 291-й артиллерийской бригады в Майкопе, а также находится на хранении в Перми и под Новгородом.[ [ http://www.warfare.ru/?lang=&linkid=1585&catid=240 Сайт Warfare.ru по 2А65. ] ] Общее количество активных гаубиц 2А65 на вооружении России оценивается в 370 единиц. Другими пользователями 2А65 являются Беларусь, Грузия, Казахстан и Украина.
Выпускается самоходная версия 2С19 «Мста-С».
ee также
* [ http://www.janes.com/extracts/extract/jaa/jaa_0525.html Выписка Джейн о 2A65 ]
90 Citations
Фонд Викимедиа.2010.
152-мм «Мста-Б» — последнее дополнение к длинному списку буксируемых гаубиц советского и российского производства. По сравнению со своими предшественниками 2А65 имеет несколько радикальных новшеств, из которых наиболее заметной является его тонкая трубка длиной около 40 калибров, оснащенная двухщелевым дульным тормозом. Интересен также двухгусеничный лафет, оснащенный убирающимися колесами на каждом траке и гидравлическим домкратом с подушкой под платформой лафета для подъема колес при стрельбе. Самолет 2А65 с экипажем из восьми человек имеет время развертывания/свертывания 2-2,5 мин. Гаубица «Мста-Б» стреляет большинством стоящих на вооружении 152-мм снарядов, но для нее и других подобных орудий разработано новое семейство снарядов.Когда используются усовершенствованные боеприпасы, предварительно упакованный мешок с порохом выбирается из трех доступных типов в зависимости от выполняемой задачи. Дальность стрельбы осколочно-фугасным снарядом последнего поколения составляет 24 000 м, а при использовании реактивного осколочно-фугасного снаряда — до 29 000 м. Другие сложные 152-мм снаряды, недавно разработанные для 2А65, включают кассеты с 42 противопехотными/бронебойными осколочными бомбами, каждая из которых содержит 45 г взрывчатого вещества.Еще одним новым боеприпасом является контейнер с крошечными радиопередатчиками, предназначенными для нарушения связи противника. | «Мста-Б» поступила в производство почти 30 лет назад, но тем не менее остается современным оружием, тем более по сравнению с устаревшими артиллерийскими системами, стоящими на вооружении сирийской армии. Сирийским войскам не хватает орудия, способного конкурировать с «Мста-Б», за исключением, может быть, их 130-мм пушек М-46, поставленных Советским Союзом. 130-мм полевое орудие М-46 разрабатывалось как контрбатарейное оружие.Она предназначалась для замены на вооружении Советской Армии устаревшей 122-мм пушки А-19, разработанной в 1931 г. и модернизированной в 1937 г. В соответствии с требованиями в начале 50-х гг. в 1954 году. Большой вес М-46 компенсируется большой дальностью полета (до 27 000 м), обеспечиваемой стволом длиной около 58 калибров. Именно большая дальность стрельбы сделала М-46 видным представителем артиллерийских арсеналов многих армий мира, хотя орудие постепенно выводится из эксплуатации из-за чрезмерного веса — 8550 кг в походном варианте. При массе 7 тонн 2А65 «Мста-Б» эффективна на дальности 28 900 м. В довершение ко всему, он может стрелять бронебойным снарядом «Краснополь» с лазерным наведением, предназначенным для поражения бронированных целей по принципу «один выстрел — одно поражение».Снаряд управляется своими управляющими поверхностями на концевой опоре в направлении лазерного пятна на цели. Для увеличения дальности полета «Краснополь» оснащается ракетным двигателем или использует базовое решение для прокачки. Большие управляющие поверхности позволяют снаряду скользить к своей цели, увеличивая дальность полета и уменьшая ограничение по нижней границе облака. |
Его досылатель и полуавтоматический затвор обеспечивают практическую скорострельность 7 выстр/мин. Орудие можно буксировать со скоростью 80 км/ч по шоссе или со скоростью 20 км/ч по грунтовой дороге.
Основная масса приходится на громоздкий лафет с раздвоенными гусеницами, что обуславливает необходимость использования для буксировки двухколесного передка, особенно если орудие буксируется гусеничным тягачом, а его ствол опирается на гусеницы. Дополнительный вес обусловлен массивным противооткатным механизмом, большими лопатами и оружейным щитом.
Сообщений о применении «Краснополя» в Сирии пока не поступало.Советская 152-мм гаубица 2А65 Mstab Высокое разрешение Стоковое Фото
Соглашение о легком доступе
Следующие активы содержат неизданное и/или ограниченное содержимое.
Изображения, помеченные как Легкий доступ для загрузки , не включены в пакет Премиум-доступа или подписки Getty Images, и вам будет выставлен счет за любые изображения, которые вы используете.
Легкий доступ к загрузкам позволяет быстро загружать изображения высокого разрешения без водяных знаков.Если у вас нет письменного соглашения с Getty Images, в котором указано иное, загрузка в режиме простого доступа предназначена для коммерческих целей и не лицензируется для использования в окончательном проекте.
Ваша учетная запись Easy-access (EZA) позволяет сотрудникам вашей организации загружать контент для следующих целей:
- Испытания
- Образцы
- Композиты
- Макеты
- Черновой монтаж
- Предварительные правки
Он имеет приоритет над стандартной комбинированной онлайн-лицензией для неподвижных изображений и видео на веб-сайте Getty Images.Учетная запись EZA не является лицензией. Чтобы дополнить свой проект материалами, загруженными из вашей учетной записи EZA, вам необходимо получить лицензию. Без лицензии дальнейшее использование невозможно, например:
- презентации фокус-групп
- внешние презентации
- окончательные материалы, распространяемые внутри вашей организации
- любые материалы, распространяемые за пределами вашей организации
- любые материалы, распространяемые среди населения (такие как реклама, маркетинг)
Поскольку коллекции постоянно обновляются, Getty Images не может гарантировать, что какой-либо конкретный элемент будет доступен до момента лицензирования.
Пожалуйста, внимательно ознакомьтесь с любыми ограничениями, сопровождающими Лицензионные материалы на веб-сайте Getty Images, и свяжитесь с вашим представителем Getty Images, если у вас возникнут вопросы по ним. Ваша учетная запись EZA останется на месте в течение года. Ваш представитель Getty Images обсудит с вами продление.
Нажимая кнопку «Загрузить», вы принимаете на себя ответственность за использование неопубликованного контента (включая получение любых разрешений, необходимых для вашего использования) и соглашаетесь соблюдать любые ограничения.
Армейская карта указывает на присутствие российской артиллерийской части в центральной части Сирии в центре страны, который соответствует артиллерийскому подразделению российской армии, что говорит о том, что участие Кремля может быть глубже, чем считалось ранее.
Москва, наносящая авиаудары по Сирии, неоднократно заявляла, что российские войска не принимают участия в наземных операциях.Если подразделение является частью российских вооруженных сил, это будет означать, что российские силы действуют далеко за пределами зоны, где, по словам Москвы, находятся ее войска.
Карта была показана по российскому государственному телевидению в кадре брифинга в штаб-квартире Минобороны во вторник вечером, когда Путину показывали, как Кремль активизирует свои операции против Исламского государства.
На карте, замеченной зорким российским военным блогером, была точка рядом с населенным пунктом Садад, между городами Хомс и Дамаск, со словами: «5 Габатр 120-я АБР 2А65 Мста Б, шесть штук из 14 :00 06.11».
«Габатр» — это аббревиатура, обычно используемая в российской армии для обозначения «гаубичной батареи». Аббревиатура «АБР» расшифровывается как «Артиллерийская бригада». Обозначение «2А65 Мста Б» описывает тип гаубицы, используемой российскими военными.
У российских вооруженных сил есть 120-я артиллерийская бригада, базирующаяся в Сибири, вооруженная орудиями 2А65. Дежурный военнослужащий, с которым связалось агентство Рейтер в среду, подтвердил, что бригада базируется в Сибири, но сказал, что не знает, действовала ли она в Сирии.
Сибирский телеканал Енисей-регион в прошлом транслировал кадры с местного полигона, где 120-я бригада вела испытательные стрельбы из орудий 2А65.
Пресс-секретарь Кремля Дмитрий Песков на вопрос о карте сказал: «В Сирии находится технический контингент (войск), связанный с проведением операции ВВС России».
«Сухопутных войск там нет и российские солдаты не проводят наземную операцию. Президент много раз говорил об этом».
Он сказал, что дальнейшие вопросы следует адресовать Министерству обороны, и что он не является специалистом по военным картам.
Два представителя Минобороны России отказались от комментариев.Министерство также не ответило сразу на письменные вопросы по этому поводу от Reuters.
Карта, показанная на брифинге Минобороны, называлась: «Действия вооруженных сил Сирийской Арабской Республики в районе населенного пункта Мхин».
Исламистские боевики окружены сирийскими правительственными войсками в Мхине, сообщил на брифинге начальник Генштаба РФ Валерий Герасимов.
В ДОСТИЖЕНИИ АРТИЛЛЕРИИ
Точка, где на карте показана артиллерия, находится примерно в 20 км (12.5 миль) от Мхина, что поставило бы там боевиков в зону досягаемости российской артиллерии.
Россия до сих пор заявляла, что у нее есть войска в двух точках: в порту Тартус, который российский флот арендует у Сирии, и на взлетно-посадочной полосе недалеко от Латакии в западной Сирии, откуда российская авиация наносит удары.
Он также заявил, что у него есть военные советники и инструкторы, работающие вместе с сирийскими вооруженными силами.
Если у него будет артиллерийская огневая точка и в Сирии, это будет означать модернизацию его присутствия.
Такая эскалация будет сопряжена с риском и для России, поскольку увеличит вероятность боевых потерь, чрезвычайно чувствительный вопрос для российской общественности, которая до сих пор плохо помнит военные конфликты в Чечне и Афганистане.
Песков заявил, что Россия считает, что одних авиаударов недостаточно для победы над боевиками «Исламского государства», что необходима наземная операция, и единственной силой, которая может ее провести, является сирийская армия.
Во вторник Путин призвал глав оборонных ведомств удвоить свою кампанию против Исламского государства в Сирии и других местах после того, как российские официальные лица подтвердили, что в этом месяце российский пассажирский самолет в Египте был сбит бомбой, в результате чего погибли 224 человека.(Написано Кристианом Лоу; под редакцией Эндрю Осборна и Ричарда Балмфорта)
Возвращение артиллерии на поле боя в войне против ИГИЛ
На фоне ударов российской авиации и крылатых ракет, жертв среди гражданского населения, предлагаемых бесполетных зон, сбитых самолетов «воздух-воздух» и новых ракет класса «земля-воздух» в Сирии относительно немного новостей обсуждали ввод российской артиллерии в Сирию. театр. Хотя использование артиллерии может показаться менее важным, чем воздушные атаки, помните слова Наполеона: «С артиллерией начинается война.«Вновь отправив в Сирию артиллерию для поддержки общевойсковых операций, русские, возможно, раскрыли кое-что о войне, которую они и сирийцы представляют себе.
Наряду с усилением воздушных атак сирийцы и их российские советники стремятся оживить общевойсковые силы, и артиллерия имеет решающее значение для их видения таких сил. Артиллерия особенно важна для наступательных операций, обеспечивая постоянное присутствие, которое нынешнее развертывание российской авиации не может обеспечить. Сирийские сухопутные войска в настоящее время занимают и удерживают позиции, ведут городские и деревенские бои там, где должны, но создают угрозу окружения и маневрируют там, где могут.
Сирийские вооруженные силы когда-то были крупной, хорошо оснащенной арабской армией советского образца, способной проводить общевойсковые операции. Хотя это не часто побеждало, обычно оно было компетентным. Сирийская арабская армия (САА) не была тогда главным внутренним гарантом режима Башара Асада — это была ответственность других военных и силовых структур. Ориентированная в первую очередь против Израиля, САА, основанная на призывах, опиралась на все секты и функционировала как ключевой светский институт в значительной степени светского государства.
