122-мм гаубица М-30 — легенда дивизионной артиллерии
В межвоенный период была очевидна необходимость замены в дивизионной артиллерии РККА старых 122-мм гаубиц обр. 1909 г. и обр. 1910 г. новым орудием.
Речь шла прежде всего об увеличении дальности стрельбы, огневой маневренности (гибкости огня), а также подвижности орудия — возможности механической тяги, быстроты перевода из походного положения в боевое и обратно.
РОЖДЕНИЕ НОВОЙ ГАУБИЦЫ
Решалась задача непросто. Модернизированные старые гаубицы даже с принятием снаряда «дальнобойной» формы оставались временным решением. 122-мм гаубица 1934 года, созданная в КБ-2 наемными германскими специалистами, не пошла в широкую серию. В то же время обсуждался выбор калибра легкой гаубицы — 107 или 122 мм. Последний оказался оптимальным. Новые тактико-технические требования к 122-мм дивизионной гаубице Артиллерийское управление РККА выдало в сентябре 1937 года. Были представлены опытные гаубицы У-2 «Уралмашзавода», Ф-25 КБ В. Г Грабина (завод № 92) и М-30 завода № 172 им. Молотова. Была выбрана М-30, созданная под руководством Ф. Ф. Петрова в КБ завода № 172 в Мотовилихе (Пермь). В сентябре — ноябре 1938 года М-30 прошла полигонные испытания, с декабря 1938-го до лета 1939 года — войсковые. Постановлением Комитета обороны СНК СССР от 29 сентября 1939-го она была принята на вооружение под обозначением «122-мм дивизионная гаубица обр. 1938 г. (М-30)».
Серийное производство М-30 началось на заводах № 172 и № 92 в 1940 году, но вскоре главным производителем стал «Уралмашзавод» в Свердловске (позднее — завод № 9). Туда же перевели и Ф. Ф. Петрова.
МАССОВОЕ ПРОИЗВОДСТВО
Орудие оказалась достаточно технологичным для развертывания массового производства. Если в 1940 году было выпущено 639 гаубиц, то в 1941-м в условиях начавшейся войны удалось нарастить выпуск, изготовив за год 2762 орудия. В критичном 1942 году выпуск 122-мм гаубиц достиг пика — 4240 штук за год. В 1943 году выпущено 3770 орудий. Заказ постепенно снижался в связи с насыщением войск орудиями. По мере производства в конструкцию вносились незначительные изменения, в основном технологического характера — к примеру, цельнокованые и клепаные детали заменялись сварными.
На 22 июня 1941 года в РККА имелось около 1700 гаубиц М-30, что составляло чуть более одной пятой всех 122-мм гаубиц. По ходу войны росло и количество гаубиц М-30, и их доля — на 1 января 1943-го в войсках имелось 5600 единиц М-30 (80 % от всех 122-мм гаубиц), на 1 января 1945-го 11 400 штук (94%).
Всего с 1940-го по 1955 год изготовлено 19 266 гаубиц обр. 1938 г. В результате М-30 стала одной из самых многочисленных дивизионных гаубиц в мире.
БОЕВОЕ ПРИМЕНЕНИЕ

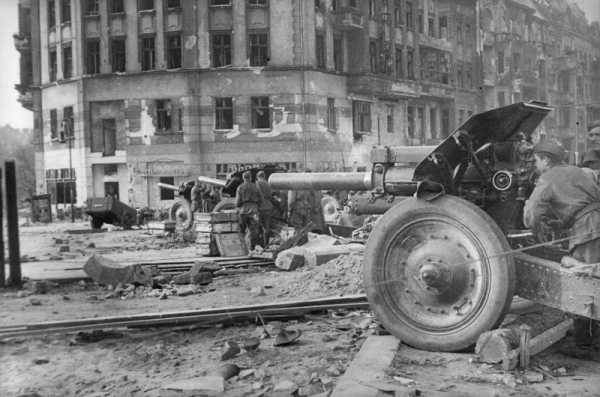

К началу Великой Отечественной войны 122-мм гаубицы входили в штат артиллерии стрелковых, мотострелковых, моторизованных, горнострелковых, кавалерийских, танковых дивизий. В стрелковой дивизии они имелись в легком артполку и в гаубичном полку. В ходе войны штаты менялись.
Уже в июле 1941 года гаубичный полк изъяли из штата стрелковой и танковой дивизии. В марте 1942 года количество 122-мм гаубиц в стрелковой дивизии увеличили с 8 до 12, добавив в артполк полк один смешанный дивизион. 122-мм гаубицы вошли и в гаубичные полки артиллерии Резерва Верхового Главнокомандования.
Главными задачами 122-мм гаубиц были уничтожение живой силы противника, расположенной открыто или в укрытиях полевого типа, уничтожение и подавление огневых средств пехоты, разрушение ДЗОТ и других полевых укреплений, проволочных заграждений, при необходимости — борьба с полевой артиллерией, танками, бронемашинами, транспортными средствами. Гаубицы вели огонь, как правило, с закрытых позиций в составе батарей (по четыре орудия) и дивизионов. Но, воюя все время на передовой, 122-мм гаубицы нередко выдвигались для стрельбы прямой наводкой, в том числе — по танкам. В ходе городских боев М-30 часто вели огонь прямой наводкой вдоль улиц, по укрепленным зданиям. После войны 122-мм гаубица обр. 1938 г. оставалась одним из основных орудий отечественной артиллерии. О времени их службы и значении в Советской армии можно судить хотя бы по введению в 1960-е годы к ним заряда нового устройства.
122-мм гаубица обр. 1938 г. состояла на вооружении в трех десятках стран, в числе которых Болгария, Боливия, Венгрия, Вьетнам, ГДР, Египет, Иран, Йемен, КНР, Куба, Ливан, Польша, Румыния, Сирия, Эфиопия. Ее выпускали также в Польше и КНР (Тип 54).
М-30 принимали участие во многих военных конфликтах на протяжении нескольких десятилетий после Второй мировой войны.
УСТРОЙСТВО ОРУДИЯ
122-мм гаубица обр. 1938 г. (М-30) представляла собой буксируемое полевое орудие с выстрелом раздельно-гильзового заряжания.
Ствол — со свободной трубой, вставленной в кожух, на который навинчен казенник. В канале ствола выполнены 48 нарезов прогрессивной крутизны.
Однотактный поршневой затвор открывался вправо, снабжен предохранителем на случай затяжного выстрела. Внутри затвора смонтирован ударный механизм, его курок для взведения и спуска оттягивался спусковым шнуром.
При выстреле ствол откатывался по каткам и полозкам люльки обойменного типа. Противооткатные устройства включали гидравлический тормоз отката и гидропневматический накатник, симметрично расположенные относительно ствола (тормоз отката — под стволом, накатник — над стволом). Вместе со стволом откатывались шток накатника и цилиндр тормоза отката. Нормальная длина отката — 1000-1065 мм, предельная — 1100 мм.

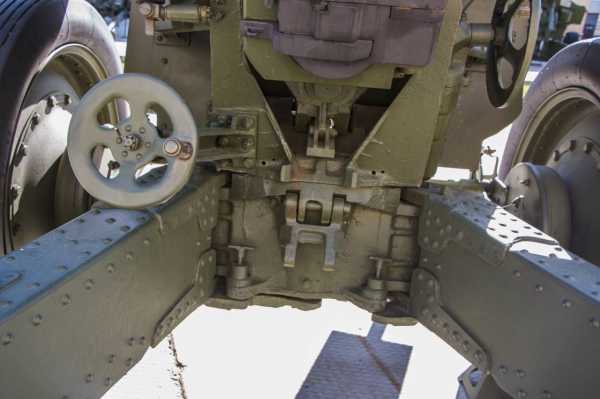

Лафет включал верхний и нижний станки. Верхний станок своим штырем вставлен в гнездо нижнего. Секторный подъемный механизм располагался с правой стороны верхнего станка, винтовой поворотный механизм — с левой. С правой и с левой стороны люльки установлены колонки пружинного уравновешивающего механизма. Нижний станок состоял из полой отливки и двух раздвижных станин с зимними и летними сошниками.
Боевой ход включал колеса с резиновыми шинами, заполненными губчатым каучуком, и поперечную листовую рессору, допускал буксировку механической тягой. Рессоры автоматически отключались при разведении станин. Колеса снабжены тормозами.
На верхнем станке лафета крепилось щитовое прикрытие.

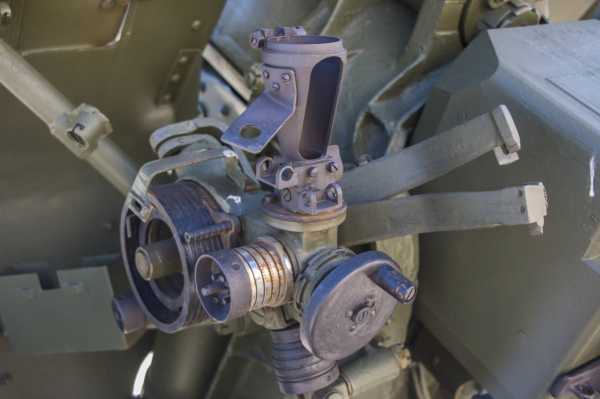

Прицельные приспособления включали прицел и панораму системы Герца. Гаубицы первых выпусков снабжались прицелом с независимой от орудия линией прицеливания и указательными стрелками. Позднее устанавливался прицел с полунезависимой линией прицеливания.
Буксировка была возможна тягачом или шестеркой лошадей. При этом использовался передок, вмещавший шесть выстрелов в лотках. При использовании конной тяги дышло передка удлинялось. В ходе войны прибегать к конной тяге в дивизионной артиллерии пришлось чаще, чем планировалось, из-за нехватки тягачей. По той же причине вместо специальных тягачей использовались грузовые автомобили и сельскохозяйственные тракторы. При механической тяге передок мог не использоваться. Для зимнего времени имелась лыжная установка.
БОЕКОМПЛЕКТ
Боекомплект гаубицы включал осколочно-фугасные снаряды (гранаты), считавшиеся для нее основными, и снаряды специального назначения — дымовые, осветительные, агитационные. Осколочно-фугасные снаряды использовались с различными образцами взрывателей, включая дистанционные (с воздушным разрывом), для старых взрывателей имелся ряд ограничений. Площадь зоны сплошного поражения осколками 122-мм гранаты при установке взрывателя на осколочное действие достигала 320 м². При установке на фугасное действие взрыв образовывал в грунте воронку глубиной 1 и диаметром 3 м, при установке на замедленное действие — соответственно 1,3 и 3,3 м. С некоторыми ограничениями могли использоваться старые 122-мм гранаты и шрапнели. В первой половине 1943 года в войска стали поступать кумулятивные («бронепрожигающие») снаряды к 122-мм гаубицам с бронепробиваемостью до 160-180 мм. Правда, эффективной стрельба 122-мм гаубиц по танкам считалась только до 400-600 м — в пределах дальности прямого выстрела.
Пороховой заряд помещался в гильзе. Полный заряд состоял из основного пакета и набора равновесных пучков. Меняя их комбинацию, получали девять номеров заряда, что позволяло в широких пределах менять дальность стрельбы и угол падения снаряда. При стрельбе ночью к заряду добавляли пламегаситель. В условиях войны разрешили использование в исключительных случаях зарядов от старых гаубиц, хотя из-за меньшей длины старой гильзы это ускоряло разгар каморы ствола.
Оставить эмоциюНравится Тронуло Ха-Ха Ого
warfor.me
122-мм гаубица М-30 в исторической ретроспективе. Часть 2. Техника и вооружение 2013 09
122-мм гаубица М-30 в исторической ретроспективе. Часть 2
Анатолий Сорокин
В статье использованы фото из архивов автора, редакции, М. Грифа, М. Лисова и М. Павлова.
Артиллерийские системы, связанные со 122-мм гаубицей обр. 1938 г.
Конструкция лафета гаубицы М-30, как оказалось, имела большой потенциал по установке на нее других ствольных групп или качающихся частей от иных орудий. На «Уралмаше» спроектировали 85-мм противотанковую пушку У-10 с баллистикой зенитного орудия этого калибра обр. 1939 г. (52-К) с использованием лафета от 122-мм гаубицы обр. 1938 г. Перебравшееся на это предприятие КБ Ф.Ф. Петрова еще до формальной организации завода № 9 во второй половине 1942 г. начало разработку проектов наложения на лафет М-30 ствольных групп 107-мм пушки обр. 1910/30 гг., 107-мм пушки обр. 1940 г. (М-60), 152-мм гаубицы обр. 1938 г. (М-10) и 122-мм пушки обр. 1931/37 гг. (А-19). Первые две системы так и не получили заводского индекса (в различных источниках существуют разночтения по поводу их проектных обозначений). Две последних после образования знаменитой «девятки» и конструкторского бюро при этом предприятии получили индексы Д-1 и Д-2 соответственно.
152-мм гаубица обр. 1943 г. (Д-1), как и 122-мм М-30, долгое время после войны оставалась на вооружении Советской армии.
Опытный образец орудия М-5. 1943 г.
Поскольку отдача у ствольных групп от М-10 и А-19 была довольно сильной, то потребовалось оснастить их дульным тормозом, а лафет от М-30 — упрочнить, при этом несколько возросла его масса. В металле обрели воплощение Д-1, Д-2 и «безымянная» система с баллистикой 107-мм пушки обр. 1910/30 гг. Все они оказались довольно удачными орудиями, получившими высокие оценки от испытывавших их военных. Ввиду острой потребности РККА в 152-мм гаубицах после необходимых доработок Д-1 была запущена в серийное производство под армейским наименованием «152-мм гаубица обр. 1943 г.».
Что же касается Д-2, то ГАУ долго колебалось по поводу классификации этой и сходных с ней систем как противотанковых или корпусных, но в итоге отдало предпочтение калибру 100 мм. Это привело к окончанию развития близких по назначению орудий не только калибра 122 мм, но и 107 мм. Однако труд не пропал зря: наложив разработанную ствольную группу от Д-2 на люльку танковой пушки Д-5, КБ завода № 9 получило 122-мм пушку Д-2-5 (позже — Д-25), ставшую основным вооружением советских тяжелых танков ИС-2 и ИС-3.
Созданием орудий на лафете М-30 занимались не только на «Уралмаше». Мотовилихинский завод, изначальный разработчик 122-мм гаубицы обр. 1938 г., наложил на ее лафет ствольную группу с баллистикой пушки А-19. В 1942–1943 гг. был спроектирован, изготовлен и испытан опытный образец, получивший индекс М-5. Но, в отличие от Д-2, эта система отличалась наличием большого количества недостатков. На вооружение РККА она не принималась.
Отдельно необходимо упомянуть танковые и самоходные орудия с баллистикой 122-мм гаубицы обр. 1938 г. Чисто конструктивно их качающаяся часть сильно отличалась от М-30, но часть деталей была все же заимствована от последней. К специфике 122-мм короткоствольных артиллерийских систем, предназначенных для установки в боевую машину, следует отнести более компактные противооткатные устройства, клиновый затвор у поздних образцов, отсутствие уравновешивающего механизма и наличие телескопического прицела, поскольку основным их предназначением являлась стрельба прямой наводкой.
Первыми шагами в этом направлении стала разработка тяжелого танка КВ-9. Он должен был стать заменой «КВ с большой башней», позднее переименованному в КВ-2. Военных не удовлетворяла большая масса КВ-2, приводившая к перегрузке и поломкам трансмиссии, а также к малой подвижности машины. Вооружение танка очень мощной 152-мм гаубицей M-10T также не было лишено недостатков: огонь из орудия можно было вести только с места. Высокий силуэт тоже трудно отнести к числу достоинств КВ-2. Исходя из этого, конструктор Н.В. Курин работал над проектом облегченного штурмового танка, вооруженного 122-мм танковой гаубицей У-11 разработки «Уралмаша». Его развитие не остановила и начавшаяся Великая Отечественная война, но ввиду падения качества изготовления трансмиссии КВ военного выпуска даже облегченный вариант штурмового танка оказался для последней «слишком тяжелым». Работы по КВ-9 были прекращены.
Опытный тяжелый танк КВ-9.
Опытный танк ИС № 2 («Объект 234»).
Самоходная артиллерийская установка СУ-122.
Однако идея не умерла. В связи с разработкой нового перспективного танка КВ-13, в котором конструкция трансмиссии была серьезно переработана по сравнению с серийными «Климами Ворошиловыми», на повестку дня вновь встал вопрос о его штурмовом варианте. Когда дело дошло до практической реализации, то «чертову дюжину» по настоянию директора Челябинского Кировского завода И.М. Зальцмана уже успели переименовать в «Иосифа Сталина». Опытный танк ИС № 2 «Объект 234» получил башню от КВ-9 с упомянутой 122-мм гаубицей У-11. Но в дальнейшем у танкостроителей и артиллерийских конструкторов работы сосредоточились на вооружении тяжелых штурмовых танков 152-мм гаубицей. Не без личного участия самого Верховного Главнокомандующего фактически произошел возврат к реинкарнации КВ-2 уже на базе КВ-1с. Менее мощные 122-мм танковые гаубичные системы отошли на второй план, а после итогов Курской битвы Ф.Ф. Петров предложил вооружить перспективный танк ИС 122-мм пушкой А-19 (точнее Д-25, но всерьез рассматривался вариант и с полевой предшественницей). Это опять-таки получило одобрение у И.В. Сталина, и тема специализированного штурмового танка сильно потеряла в актуальности в свете будущего производства столь мощной и универсальной по применению боевой машины. Кроме того, сразу же был запланирован выпуск штурмовой САУ со 152-мм гаубицей-пушкой МЛ-20 на базе танка ИС, полный аналог уже хорошо себя зарекомендовавшей в боях СУ-152.
И тут на сцену вновь вышла гаубица М-30, причем в весьма своеобразном амплуа — могильщицы всех работ по танковым 122-мм и 152-мм орудиям с низкой баллистикой. Из нее на полигоне был обстрелян трофейный танк, и на дистанции 500–600 м ни один из 15 выпущенных снарядов в цель не попал. Большое рассеивание и возможность несоосности линии визирования панорамного прицела с линией выстрела сыграли свою роль в выпадении такого результата в последовательности случайных событий «попадание или промах». Пусть и не сразу, но такой итог тестовых стрельб стал одним из решающих аргументов в постановлении о прекращении работ по этому классу артиллерийских систем.
Параллельно летом 1943 г. на «Уралмаше» и заводе № 9 велись работы над специализированным вариантом 122-мм гаубицы для вооружения самоходно-артиллерийских установок (САУ). Это орудие под индексом Д-6 и вооруженную им САУ СУ-122-lll постигла неудачная судьба. На государственных испытаниях у Д-6 сломался накатник, а после них срочно потребовалась доработка 85-мм пушки Д-5, на которую перебросили инженерно-конструкторский персонал завода № 9. Потом же последовало упомянутое выше постановление. Несколько более подробно вопросы про САУ со 122-мм гаубицей М-30 или с равноценными ей по баллистике артиллерийскими системами освещены в следующей, посвященной им главе.
Общий вид САУ СГ-122. Реконструкция М. Свирина.
Опытные самоходные установки СУ-122М и СУ-122-Ш.
Боевые машины, вооруженные 122-мм гаубицей обр. 1938 г.
История развития боевых машин, вооруженных 122-мм гаубицей М-30, описана в литературе достаточно полно. Хотелось бы акцентировать внимание на том обстоятельстве, что использование вращающейся части этой артиллерийской системы в конструкции серийных СГ-122 (на трофейном шасси StuG III) и СУ-122 (на шасси Т-34) было в общем паллиативным и не особо удачным техническим решением.
Для САУ с использованием трофейной базы от штурмового орудия Sturmgeschutz III М-30 была достаточно тяжела. Не случайно в дальнейшем конструкторское бюро завода № 592 (впоследствии завод № 40, ныне — ОАО «Мытищинский машиностроительный завод») в Мытищах переключилось на установку в переделываемую технику гораздо более легкой 76-мм танковой пушки Ф-34. Имеющая гораздо больший резерв по массе база отечественной «тридцатьчетверки» вследствие своих компоновочных решений оказалась тоже не идеальной для монтажа в ней габаритной М-30 с большой длиной отката (1000–1100 мм). Тумбовая установка вооружения на СУ-122 занимала много места в боевом отделении САУ, создавая значительные неудобства экипажу. Большой вылет вперед противооткатных устройств с их бронировкой затруднял обзор с места механика-водителя и не позволил разместить на лобовой плите полноценный люк- лаз для него. Как и в случае с СГ-122, возникла перегрузка ходовой части (особенно в носовой части машины), пришлось усиливать пружины в двух передних узлах подвески. У обеих самоходок наводкой М-30 в цель занимались два человека, что для боевой машины является однозначным минусом, к этому стоит добавить упомянутые выше проблемы с кучностью огня и точностью наводки орудия из-за использования стандартного панорамного прицела.
Проблемы с применением вращающейся части от М-30 возникли и там, где их не ждали. Перед ее монтажом в СУ-122 приходилось производить затратную по времени подгонку по месту. Достаточно сказать, что на эту операцию уходило 17–18 ч. У СГ-122 штатный уравновешивающий механизм гаубицы требовалось оборудовать добавочными пружинами. Стало ясно, что для вооружения самоходок нужны специализированные артиллерийские системы.
Появившаяся в апреле 1943 г. опытная СУ-122М оснащалась доработанной 122-мм танковой штурмовой гаубицей У-11 (переобозначенной к тому времени в Д-11). При идентичной внешней баллистике с М-30 это орудие имело более компактные противооткатные устройства, практически вдвое меньшую длину отката, поршневой{2} затвор и телескопический прицел для ведения огня прямой наводкой, причем панорамный прицел от М-30 был сохранен для стрельбы с закрытых позиций. Устанавливалось оно в монтировке карданно-рамного типа, что позволило резко улучшить условия обитаемости боевого отделения.
Приблизительно те же технические решения были реализованы в другой опытной САУ — СУ-122-111 с гаубицей Д-6 конструкции завода № 9, уже с клиновым затвором. Однако в силу ряда объективных и субъективных причин ни та, ни другая машина в серию не пошла.
В качестве своеобразного резюме этой истории с установкой вращающихся частей М-30 в САУ стоит отметить, что даже неудачная с технической точки зрения ее реализация оказалась очень нужной на фронте. Поэтому такое решение в качестве экстренной меры по созданию самоходной артиллерии в весьма сжатые сроки выглядит достойно. Очутившиеся в похожем положении немцы в 1940 г. и вовсе разместили свое 150-мм тяжелое пехотное орудие S.IG.33 вместе с лафетом и колесами внутри рубки на шасси легкого Panzerkampfwagen I Ausf. В. За высокую огневую мощь этой странной машине поначалу прощали все ее недостатки — частые поломки ходовой части из-за перегрузки, очень малый возимый боекомплект, неустойчивость при стрельбе. Паллиативные меры в краткосрочной перспективе тоже могут быть эффективными. Во всяком случае, при разработке тяжелой САУ КВ-14 (СУ-152) весь негативный опыт монтажа полевой артиллерийской системы в боевое отделение машины уже был учтен, поскольку главный конструктор Ж.Я. Котин принимал активное участие в создании СУ-122. КВ-14 с самого начала получила специализированный вариант качающейся части 152-мм гаубицы-пушки МЛ-20 в монтировке рамного типа с органами наводки по одну сторону ствола и телескопическим прицелом в дополнение к панорамному.
Много позже, когда зашла в тупик работа над 122-мм авиадесантируемой САУ «Фиалка», Ф.Ф. Петров предлагал установить на шасси БМД орудие с баллистикой старой доброй М-30, но предпочтение все-же отдали 120-мм универсальному орудию (так появилась «Нона-С»).
М-30 использовалась для вооружения боевых машин и в других странах. Немцы осуществили разовую переделку трофейного французского тягача Lorraine в САУ с установкой трофейной 122-мм гаубицы обр. 1938 г. В Китае разработали САУ на базе гусеничного бронетранспортера «Тип 63» с гаубицей «Тип 54».
Производство 122-мм гаубиц М-30 на «Уралмаше» (заводе № 9, г. Свердловск) в годы войны. На фото вверху хорошо видно устройство верхнего станка лафета с уравновешивающим механизмом, механизмами наводки, коническим штырем.
Гусеничный бронетранспортер «Тип 63» с гаубицей «Тип 54».
Производство
Объемы выпуска 122-мм гаубиц М-30 можно назвать типичными для орудий Великой Отечественной войны, которые по своим характеристикам удовлетворяли армейское руководство и после ее окончания. Резкий количественный рост производства в 1942 г. был вызван острой необходимостью восполнения катастрофических потерь предыдущего года, затем имело место некоторое снижение, обусловленное сразу несколькими факторами.
Среди них — поставки вращающихся частей орудий для вооружения САУ СУ-122 и СГ-122, появление на свет Д-1, не такие огромные потери на фронте, как в 1941 г. Технологичность изготовления орудия постоянно улучшалась, что вместе с его подходящей для массового изготовления конструкцией привело даже к нехватке для новых М-30 тягачей.
Данное обстоятельство отчасти стимулировало разработку боевых машин, вооруженных именно этой системой, имеющейся в значительных количествах. Тут Ф.Ф. Петров и его сотрудники попали, что называется, «в яблочко». После войны завод № 9 продолжал выпуск М-30 небольшими сериями для замены в Советской Армии изношенных орудий этого типа и для поставок в вооруженные силы новых союзников и «государств-клиентов» СССР на международной арене. В 1955 г., когда на испытания вышла 122-мм гаубица Д-30, производство М-30 было завершено.
По лицензии 122-мм гаубицу обр. 1938 г. выпускали в КНР под обозначением «Тип 54» и в Польше на предприятии Huta Stalowa Wola как 122 mm haubica wz. 1938. Встречающиеся утверждения о ее производстве в Венгрии, Болгарии, ГДР нуждаются в проверке. Достоверно известно, что упомянутые выше страны- участницы Варшавского Договора проводили свои собственные модернизации М-30 и между ними были случаи передачи друг другу гаубиц этого типа.

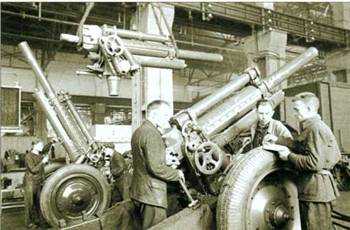

Проверка гаубиц М-30 перед сдачей. Обратите внимание на сварные станины лафета.
Гаубицы М-30, выпущенные сверх плана для защитников Ленинграда, подготовлены к отправке с завода. 1943 г. На орудия нанесена камуфляжная окраска.
Организационно-штатная структура
В 1940 г. новая 122-мм гаубица М-30 стала поступать в войска. На тот момент для дивизионного уровня действовали следующие штаты.
Стрелковая дивизия располагала двумя артиллерийскими полками — легким и гаубичным. В первом из них имелись два смешанных дивизиона с двумя батареями 122-мм гаубиц. В составе гаубичного артиллерийского полка находились два дивизиона 122-мм гаубиц. Помимо них штат легкого артиллерийского полка предусматривал еще 76-мм пушки — в только ими вооруженном дивизионе и по одной батарее — в каждом из смешанных дивизионов. В гаубичном полку дополнительно имелся дивизион 152-мм гаубиц.
Таким образом, стрелковая дивизия РККА, полностью укомплектованная по предвоенному штату, насчитывала 32 122-мм гаубицы.
В июле 1941 г. гаубичный полк исключили из штата стрелковой дивизии, и количество 122-мм гаубиц сократилось до восьми орудий. Вмарте 1942 г. количество 122-ммгаубицвстрелковой дивизии увеличилось до 12. Интересно, что сделано это было в рамках приказа «Об усилении пехотного ядра и средств противотанковой обороны в стрелковых дивизиях» № 0052 от 16 марта 1942 г., указывавшего, в числе прочего: «…5. Ввести в состав артиллерийского полка стрелковой дивизии третий дивизион в составе одной батареи 76-мм пушек (4 пушки УСВ) и одной батареи 122-мм гаубиц (4 гаубицы). В качестве средств тяги для 122-мм гаубиц ввести 15 тракторов…»
При этом батареи дивизионных пушек и гаубиц сводили в составе смешанных дивизионов (восемь 76-мм пушек и четыре 122-мм гаубицы либо по четыре пушки и гаубицы). Такая организация собственной артиллерии в стрелковых дивизиях была действительна практически всю войну. Хотя с декабря 1944 г. гвардейские стрелковые дивизии имели уже гаубичный полк пятибатарейного состава — по четыре 122-мм гаубицы в каждой батарее, итого 20 орудий этого типа во всей дивизии. В июне 1945 г. все стрелковые дивизии перевели на штат гвардейских.
Горнострелковая дивизия по штату 1940 г. располагала дивизионом 122-мм гаубиц с тремя батареями трехорудийного состава, всего девять единиц на дивизию. С 1941 г. горнострелковые дивизии имели уже гаубичный артиллерийский полк двухдивизионного состава; в каждом из дивизионов находилось по три четырехорудийных батареи, всего 24122-мм гаубицы. В начале 1942 г. артиллерийский полк в горнострелковой дивизии упразднили, оставив только двухбатарейный дивизион с восемью орудиями. В 1944 г. гаубицы исключили из штата горнострелковых дивизий.
Моторизованная дивизия по штату включала два смешанных дивизиона, в которых было по две батареи 122-мм гаубиц, всего 12 на дивизию.
Танковая дивизия по штату располагала дивизионом 122-мм гаубиц (в составе гаубичного артиллерийского полка), всего 12 единиц на дивизию. Но уже в июле 1941 г. танковые дивизии стали переводить на новые штаты, в котором гаубичный артиллерийский полк заменили противотанковым.
122-мм гаубицы на огневой позиции. На фото хорошо видно распределение обязанностей между номерами расчета.

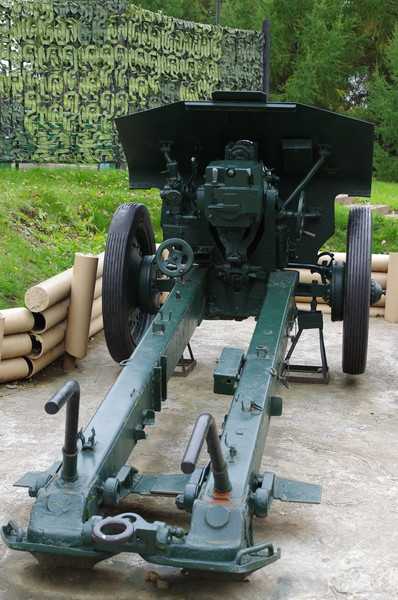

Гаубица М-30 в экспозиции Национального военного музея Болгарии.
Объемы производства 122-мм гаубицы обр. 1938 г. (М-30)
| Год | 1940 | 1941 | 1942 | 1943 | 1944 | 1945 | 1946 | 1947 | Итого |
| Изготовлено, шт. | 639 | 2762 | 4240 | 3770 | 3485 | 2630 | 210 | 200 | 19266 |
| Год | 1948 | 1949 | 1950 | 1951 | 1952 | 1953 | 1954 | 1955 | |
| Изготовлено, шт. | 200 | 250 | — | 300 | 100 | 100 | 280 | 100 |
Кавалерийская дивизия по штату имела две четырехорудийные батареи 122-мм гаубиц (в составе конно-артиллерийского дивизиона), всего восемь орудий на дивизию. Уже в августе 1941 г. дивизионную артиллерию исключили из организационно-штатной структуры кавалерийских дивизий. Правда, в январе 1943 г. в штат кавалерийской дивизии вернули артиллерийско-минометный полк, но без дивизионных гаубиц.
М-30 воевала также в составе стрелковых бригад, которым до октября 1941 г. по штату полагалась одна четырехорудийная батарея 122-мм гаубиц (в октябре приняли новый штат — без гаубичной батареи).
Стоит заметить, что во всех типах дивизий РККА с июля 1941 г. 122-мм гаубицы были самыми мощными нарезными артиллерийскими системами. Их более могущественные (по сравнению со 105-мм немецкими) снаряды позволяли хоть каким-то образом компенсировать отсутствие тяжелых огневых средств, которые имелись в дивизиях вермахта (150-мм гаубицы s.FH.18 и пехотные орудия s.IG.33 того же калибра).
Вторым важным пользователем 122-мм гаубицы обр. 1938 г. стала артиллерия резерва Верховного Главнокомандования (РВГК). Там она входила в штат гаубичных артиллерийских бригад — от 72 до 84 орудий в составе этих формирований. Уже в первые месяцы войны за артиллерией РВГК закрепляли уцелевшие гаубичные артиллерийские полки стрелковых и танковых дивизий, которые переформировывали в гаубичные 24-орудийные полки РВГК (122- и 152-мм гаубицы). К 1 декабря 1941 г. в артиллерии РВГК имелось уже 11 гаубичных полков, вооруженных 122- и 152-мм гаубицами. К концу войны в артиллерии РВГК имелись отдельные гаубичные полки по 24 гаубицы калибра 122 мм. В артиллерийской дивизии РВГК имелось 60 гаубиц калибра 122–152 мм, в артиллерийской дивизии прорыва — 84 гаубицы калибра 122 мм.
Автор выражает признательность за помощь в подборе материала и подготовке статьи М. Свирину, И. Сливе, В. Чобитку и тем, кто предоставил для изучения оригинальные руководства службы и таблицы стрельбы.
Подготовил к печати С. Федосеев.
Поделитесь на страничкеСледующая глава >
military.wikireading.ru
122-мм Дивизионная Гаубица М-30 1938 Года
Если у вас есть статья, заметка или обзор, которыми вы хотите поделиться с аудиторией нашего сайта, присылайте информацию на: [email protected]. За статьи платим деньги!29.04.2019
Советская гаубица М-30 стала основной артиллерийской системой в составе частей РККА на протяжении всего периода Великой Отечественной войны. Основная задача, которая ставилась перед артиллерийскими частями, оснащенными этим мощным орудием, заключалась во взрывании оборонительных порядков противника в полосе фронта и на глубину, в создании огневого оборонительного вала на пути наступающих соединений противника.
Разработка проекта и серийное производство
Несмотря на свой молодой возраст( гаубица М-30 была принята на вооружение в 1938 году), создание нового орудия затянулось. Проектное задание от ГАУ было выдано еще в 1929 году. Первым получившимся вариантом новой гаубицы стало 122 мм орудие образца 1934 года. В дальнейшем советские конструкторы под руководством Ф. Ф. Петрова продолжили работу над развитием этой темы и приступили к созданию более современной в техническом плане гаубицы М-30.
tent/uploads/2015/02/gaubica-122mm.jpg 1170w, https://militaryarms.ru/wp-content/uploads/2015/02/gaubica-122mm-300×128.jpg 300w, https://militaryarms.ru/wp-content/uploads/2015/02/gaubica-122mm-768×328.jpg 768w, https://militaryarms.ru/wp-content/uploads/2015/02/gaubica-122mm-1024×438.jpg 1024w» />Советская батарея 122 мм гаубиц М-30 ведет огонь прямой наводкой по прорвавшимся немецким танкам, осень 1943 года
В декабре 1937 году новая гаубица М-30 калибром 122 мм была представлена комиссии ГАУ для ознакомления и испытаний. После проведения успешных стрельб было рекомендовано немедленно запустить новое орудие в серийное производство. Орудие выпускалось в течение 16 лет с 1939 по 1955 год.
Тактические и технические параметры гаубицы М-30
- Расчет — 8 человек.
- Боевая масса — 2,45 т.
- Заряжание раздельно-гильзовое.
- Начальная скорость осколочно-фугасного снаряда — 515 м/с.
- Угол вертикального наведения: от -3 до +65 градусов, угол горизонтального наведения — 49 градусов.
- Скорострельность: 5-6 выстр./мин.
- Максимальная дальность стрельбы — 11800 м.
- Основные типы боеприпасов: осколочно-фугасные, бронебойные, зажигательные и кумулятивные снаряды.
- Вес осколочно-фугасного снаряда — 21 кг.
- Время перевода из походного положения в боевое: 1-1,5 мин.
- Способ транспортировки: перевозится конной тягой, грузовыми автомобилями.
Советская 122 мм гаубица М-30 стала одной из самых массовых артиллерийских систем, стоящей на вооружении РККА и Советской Армии. Основная фаза боевого применения орудия пришлась на период Великой Отечественной войны. В послевоенное время советская гаубица активно применялась в многочисленных зарубежных вооруженных конфликтах.
Фото
Если вам надоела реклама на этом сайте — скачайте наше мобильное приложение тут: https://play.google.com/store/apps/details?id=com.news.android.military или ниже, кликнув на логотип Google Play. Там мы уменьшили кол-во рекламных блоков специально для нашей постоянной аудитории.
Также в приложении:
— еще больше новостей
— обновление 24 часа в сутки
— уведомления о главных событиях
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
С друзьями поделились:
militaryarms.ru
Артиллерия, крупный калибр: 122-мм гаубица М-30 образца 1938 года
Гаубица М-30, известна, наверное, всем. Знаменитое и легендарное орудие рабоче-крестьянской, советской, российской и множества других армий. Любой документальный фильм о Великой Отечественной почти обязательно включает в себя кадры ведения огня батареей М-30. Да и сегодня, несмотря на возраст, это орудие в строю во многих армиях мира.
А кстати, 80 лет как бы…
Итак, речь сегодня пойдет о 122-мм гаубице образца 1938 года М-30. О гаубице, которую многие специалисты артиллерии называют эпохой. А зарубежные эксперты — самым распространенным орудием в истории артиллерии (около 20 тысяч единиц). Системе, где самым органическим образом соединились старые, испытанные многолетней эксплуатацией других орудий, решения, и новые, ранее неизвестные.
В предшествующей этой публикации статье мы рассказывали о самой многочисленной гаубице РККА предвоенного периода — 122-мм гаубице образца 1910/30 годов. Именно эту гаубицу уже на второй год войны заменила по численности М-30. По данным из различных источников, в 1942 году численность М-30 была уже больше предшественницы.
Материалов о создании системы много. Разбираются буквально все нюансы конкурентной борьбы разных КБ, тактико-технические характеристики орудий, конструктивные особенности и прочее. Точки зрения авторов таких статей иногда диаметрально противоположны.
Разбирать все детали таких споров не хотелось бы. Поэтому историческую часть повествования «обозначим пунктиром», оставив читателям право на собственное мнение по этому вопросу. Мнение авторов всего лишь одно из многих и не может служить единственно верным и окончательным.
Итак, 122-мм гаубица образца 1910/30 годов устарела уже к середине 30-х годов. Та «малая модернизация», которую провели в 1930 году, всего лишь продлила жизнь этой системы, но не вернула ей молодость и функциональность. То есть служить орудие еще могло, весь вопрос — как. Ниша дивизионных гаубиц довольно скоро оказалась бы пуста. И это понимали все. Командование РККА, руководители государства и сами конструкторы артиллерийских систем.
В 1928 году даже развернулась достаточно бурная дискуссия по этому вопросу после публикации статьи в «Журнале артиллерийского комитета». Споры велись по всем направлениям. От боевого применения и конструкции орудий, до необходимого и достаточного калибра гаубиц. На основании опыта Первой мировой войны вполне обоснованно рассматривались сразу несколько калибров, от 107 до 122 мм.
Задание на разработку артиллерийской системы на замену устаревшей дивизионной гаубицы конструкторы получили 11 августа 1929 года. В исследованиях по вопросу калибра гаубицы однозначного ответа о выборе 122 мм нет. Авторы склоняются к самому простому и логичному объяснению.
Боеприпасов именно этого калибра у РККА было достаточно. Более того, у страны была возможность производить эти боеприпасы в необходимом количестве на уже имеющихся заводах. И третье, логистика доставки боеприпасов была максимально упрощена. Самая многочисленная гаубица (обр. 1910/30г.) и новая гаубица могли бы снабжаться «из одного ящика».
Описывать проблемы при «рождении» и подготовке к серийному производству гаубицы М-30 смысла нет. Об этом прекрасно рассказано в «Энциклопедии отечественной артиллерии», наверное, самого авторитетного историка артиллерии А. Б. Широкорада.
Тактико-технические требования к новой дивизионной гаубице Артиллерийское Управление РККА озвучило в сентябре 1937 года. Требования достаточно жесткие. Особенно в части затвора. АУ требовало клинового затвора (перспективного и имеющего большой потенциал для модернизации). Инженеры и конструкторы же понимали, что эта система недостаточно надежна.
Разработкой гаубицы занимались сразу три ОКБ: Уральского машиностроительного завода («Уралмаш»), завода № 172 имени Молотова («Мотовилиха», Пермь) и Горьковского завода №92 («Нижегородский машиностроительный завод»).
Представленные этими заводами образцы гаубиц были достаточно интересны. Но уральская разработка (У-2) существенно уступала горьковской (Ф-25) и пермской (М-30) по баллистике. Поэтому не рассматривалась как перспективная.
Гаубица У-2
Гаубица Ф-25 (с большой вероятностью)
Мы же рассмотрим некоторые ТТХ Ф-25 / М-30:
Длина ствола, мм: 2800 / 2800
Скорострельность, в/мин: 5-6 / 5-6
Начальная скорость снаряда, м/сек: 510 / 515
Угол ВН, град: -5…+65 / -3…+63
Дальность стрельбы, м: 11780 / 11800
Боеприпас, индекс, вес: ОФ-461, 21, 76
Вес в боевом положении, кг: 1830 / 2450
Расчет, чел: 8 / 8
Выпущено, шт: 17 / 19 266
Мы не случайно привели часть ТТХ в одной таблице. Именно в таком варианте прекрасно видно вроде бы главное преимущество Ф-25 — вес орудия. Согласитесь, разница более чем в полтонны впечатляет. И, наверное, именно этот факт стал основным в определении Широкорадом этой конструкции, как лучшей. Мобильность такой системы неоспоримо выше. Это факт.
Правда, и тут есть «зарытая собака», на наш взгляд. Предоставленные на испытания М-30 были несколько легче серийных. Потому и разрыв в массе был не так заметен.
Возникает вопрос о принятом решении. Почему М-30? Почему не более легкая Ф-25.
Первая и основная версия озвучена ещё 23 марта 1939 года в том же «Журнале артиллерийского комитета» №086: «122-мм гаубица Ф-25, разработанная заводом №92 в инициативном порядке, для АУ в настоящее время интереса не представляет, так как уже закончены полигонные и войсковые испытания гаубицы М-30, более мощной, чем Ф-25».
Согласитесь, такое заявление в то время многое ставит на свои места. Гаубица есть. Гаубица прошла испытания и нечего больше тратить народные деньги на разработку никому не нужного орудия. Продолжение дальнейших работ в этом направлении было чревато для конструкторов «переездом в какую-либо шарашку» с помощью НКВД.
Кстати, авторы в этом плане согласны с некоторыми исследователями по вопросу установки на М-30 не клинового, а старого доброго поршневого затвора. Скорее всего, конструкторы пошли на прямое нарушение требований АУ именно по причине надежности поршневого затвора.
Проблемы с полуавтоматикой клинового затвора на тот момент наблюдались и у орудий меньшего калибра. Например, Ф-22, универсальной дивизионной 76-мм пушки.
Победителей не судят. Хотя, это с какой стороны посмотреть. Рисковали конечно. В ноябре 1936 г. был арестован и осужден на 5 лет лишения свободы начальник ОКБ Мотовилихинского завода Б. А. Бергер, аналогичная участь постигла в январе следующего года ведущего конструктора 152-мм гаубицы-пушки МЛ-15 А. А. Плоскирева.
После такого понятно стремление разработчиков использовать уже проверенный и отлаженный в производстве поршневой затвор, чтобы избежать возможных обвинений во вредительстве в случае возникновения проблем с его конструкцией клинового типа.
И есть еще один нюанс. Меньший в сравнении с конкурентами вес гаубицы Ф-25 обеспечивали станок и лафет от 76-мм пушки. Орудие было более мобильное, но имело меньший ресурс из-за более «хлипкого» лафета. Вполне естественно, что 122-мм снаряд давал совершенно другой импульс отдачи, чем 76-мм. Дульный тормоз, видимо, на тот момент не обеспечивал должного снижения импульса.
Очевидно, что более легкой и мобильной Ф-25 предпочли более прочную и обладающую большим ресурсом М-30.
Кстати, лишнее подтверждение этой гипотезе мы нашли в судьбе М-30. Мы часто пишем о том, что конструктивно удачные полевые орудия вскоре «пересаживались» на уже используемые или трофейные шасси и продолжали воевать уже как САУ. Такая же судьба ожидала и М-30.
Части М-30 использовались при создании СУ-122 (на трофейных шасси StuG III и на шасси Т-34). Однако машины получились неудачные. М-30, при всей своей мощи, оказалась достаточно тяжелой. Тумбовая установка вооружения на СУ-122 занимала много места в боевом отделении САУ, создавая значительные неудобства экипажу. Большой вылет вперёд противооткатных устройств с их бронировкой затруднял обзор с места механика-водителя и не позволил разместить на лобовой плите полноценный люк-лаз для него.
Но главное – база среднего танка была слишком непрочной для столь мощного орудия.
От использования этой системы отказались. Но попытки на этом не закончились. В частности, в одном из вариантов теперь уже знаменитой авиадесантируемой САУ «Фиалка» была использована именно М-30. Но предпочли универсальное 120-мм орудие.
Вторым минусом для Ф-25 как раз могла стать ее меньшая масса в комбинации с уже упомянутым дульным тормозом.
Чем легче орудие, тем больше его шансы на использование для непосредственной поддержки своих сил огнем.
Кстати, именно в такой роли в начале Великой Отечественной не раз и не два выступала слабо подходящая для таких целей М-30. Не от хорошей жизни, понятно.
Естественно, что отклоненные дульным тормозом пороховые газы, поднимающие пыль, песок, частички грунта или снег, легче выдадут позицию Ф-25 по сравнению с М-30. Да и при стрельбе с закрытых позиций на небольшом удалении от линии фронта при малом угле возвышения с возможностью такой демаскировки следовало считаться. Кто-то в АУ вполне мог принять все это во внимание.
Теперь непосредственно о конструкции гаубицы. Конструктивно она состоит из следующих элементов:
— ствола со свободной трубой, кожухом, накрывающим трубу примерно до середины, и навинтным казенником;
— поршневого затвора, открывавшегося вправо. Закрывание и открывание затвора производилось поворотом рукоятки. В затворе монтировались ударный механизм с линейно движущимся ударником, винтовой боевой пружиной и поворотным курком, для взведения и спуска ударника курок оттягивался спусковым шнуром. Выбрасывание стреляной гильзы из каморы производилось при открывании затвора выбрасывателем в виде коленчатого рычага. Имелся предохранительный механизм, предотвращавший преждевременное отпирание затвора при затяжных выстрелах;
— лафета, включавшего люльку, противооткатные устройства, верхний станок, механизмы наводки, уравновешивающий механизм, нижний станок с раздвижными коробчатыми станинами, боевым ходом и подрессориванием, прицельные приспособления и щитовое прикрытие.
Люлька обойменного типа укладывалась цапфами в гнездах верхнего станка.
Противооткатные устройства включали гидравлический тормоз отката (под стволом) и гидропневматический накатник (над стволом).
Верхний станок штырём вставлялся в гнездо нижнего станка. Амортизатор штыря с пружинами обеспечивал вывешенное положение верхнего станка относительно нижнего и облегчал его вращение. С левой стороны верхнего станка монтировался винтовой поворотный механизм, с правой — секторный подъемный механизм.
Боевой ход — с двумя колёсами, колодочными тормозами, отключаемой поперечной пластинчатой рессорой. Выключение и включение подрессоривания производилось автоматически при раздвигании и сдвигании станин.
Прицельные приспособления включали прицел, независимый от орудия (с двумя стрелками) и панораму Герца.
В истории этой легендарной гаубицы до сих пор множество белых пятен. История продолжается. Противоречивая, во многом непонятная, но история. Детище конструкторского коллектива под руководством Ф. Ф. Петрова настолько гармонично, что служит до сих пор. Причем она прекрасно вписалась не только в стрелковые соединения, но и в танковые, механизированные и моторизованные части.
И не только нашей армии в прошлом, но и в настоящее время. Более двух десятков стран продолжают иметь на вооружении М-30. Что свидетельствует о том, что орудие удалось более чем.
Приняв участие практически во всех войнах, начиная со Второй мировой, М-30 доказала свою надежность и неприхотливость, удостоившись высочайшей оценки маршала артиллерии Г. Ф. Одинцова: «Лучше ее уже ничего не может быть».
Конечно же, может.
Ведь все лучшее, что было в гаубице М-30, воплотилось в 122-мм гаубице Д-30 (2А18), которая стала достойной наследницей М-30. Но о ней, естественно, будет отдельный разговор.
/Александр Ставер, Роман Скоморохов, topwar.ru/
army-news.ru
122-мм гаубица М-30. Артиллерия и минометы XX века
122-мм гаубица М-30
Для поддержки действий стрелковых дивизий требовалась дивизионная артиллерия, способная в случае необходимости подавить вражеские батареи. На основе опыта Первой мировой войны в СССР в 30-е годы были созданы новые артсистемы повышенной дальности и точности стрельбы. Относительно легкой дивизионной гаубицы многие военные специалисты придерживались мнения о том, что следует взять за основу калибр 105 мм, подобно армиям Франции и США. Но на московском совещании представителей РККА в марте 1937 года было решено принять предложение маршала Егорова о разработке более мощной 122-мм гаубицы. Задание выполнило КБ под руководством Ф.Ф. Петрова.
Опытный образец гаубицы, обозначенной М-30, поступил на государственные испытания в сентябре 1938 года. Год спустя орудие было принято на вооружение под обозначением «122-мм дивизионная гаубица обр. 1938 г.» и запущено в массовое производство. Артиллерийская система оказалась довольно удачной и до сих пор используется в армиях различных стран мира.
Конструкция лафета гаубицы позволяла вести огонь с большим углом возвышения. На лафете крепились гидравлический тормоз отката, подъемный секторный механизм, поворотный и уравновешивающий механизмы, ходовая часть с подрессоренным передком, раздвижные станины и щитовое прикрытие. Поршневой затвор открывался и закрывался с помощью рукоятки в один прием. Взвод и спуск ударника производились спусковым шнуром. Прицельные приспособления гаубицы состояли из панорамы и прицела, независимого от орудия. Стрельба велась как правило при разведенных станинах выстрелами раздельно-гильзового заряжания осколочной и осколочно-фугасной гранатами, кумулятивным и дымовым снарядами. «Гаубица может применяться для борьбы с танками, САУ и другими бронированными машинами», — говорилось в наставлении к М-30. Тяжелый снаряд гаубицы при попадании в танк, даже не пробивая брони, нередко вызывал детонацию боекомплекта внутри бронированной коробки.
Тактико-технические данные
Обозначение: 122-мм гаубица обр. 1938 г. (М-30)
Тип: дивизионная гаубица
Калибр, мм: 122
Вес в боевом положении, кг: 2400
Длина ствола, калибров: 22,7
Угол ГН, град: 49
Угол ВН, град: -3; +63,5
Начальная скорость снаряда, м/с: 515–560
Скорострельность, выстр/мин: 5–6
Макс. дальность стрельбы, м: 11800
Поделитесь на страничкеСледующая глава >
military.wikireading.ru
122-мм гаубица образца 1938 года (М-30) Википедия
| 122-мм гаубица образца 1938 года (М-30) | |
|---|---|
| 122-мм гаубица образца 1938 года (М-30) | |
| Калибр, мм | 121,92 |
| Экземпляры | 19 266 |
| Расчёт, чел. | 8 |
| Скорострельность, выстр/мин | 5—6 |
| Скорость возки по шоссе, км/ч | до 50 |
| Высота линии огня, мм | 1200 |
| Длина ствола, мм/клб | 2800/22,7 |
| Длина канала ствола, мм/клб | 2278/18,7 (нарезной части) |
| Масса в походном положении, кг | 2900—3100 |
| Масса в боевом положении, кг | 2360—2500 |
| Длина, мм | 5900 (с передком 8600) |
| Ширина, мм | 1975 |
| Высота, мм | 1820 |
| Клиренс, мм | 330—357 |
| Угол , град | от −3 до +63,3° |
| Угол , град | 49° |
| Медиафайлы на Викискладе | |
122-мм гаубица образца 1938 года (М-30, индекс ГАУ — 52-Г-463) — советская гаубица периода Второй мировой войны. Это орудие серийно выпускалось с 1939 по 1955 год, состояло или до сих пор состоит на вооружении армий многих стран мира, использовалось практически во всех значимых войнах и вооружённых конфликтах середины и конца XX века. Этим орудием были вооружены первые советские крупносерийные самоходные артиллерийские установки Великой Отечественной войны СУ-122. По мнению некоторых[кто?] артиллерийских экспертов, М-30 входит в число лучших конструкций советской ствольной артиллерии середины XX века. Оснащение артиллерии Рабоче-крестьянской Красной армии (РККА) гаубицами М-30 сыграло большую[1] роль в разгроме нацистской Германии в Великой Отечественной войне.
ruwikiorg.ru
122-мм гаубица образца 1938 года (М-30) — Северная линия
122-мм гаубица образца 1938 года (М-30) в Центральном музее Вооружённых сил Российской Федерации122-миллиметровую гаубицу М-30 разработали в 1938 году КБ «Мотовилихинских заводов» (г. Пермь) под руководством Фёдора Фёдоровича Петрова.
122-мм гаубица образца 1938 года (М-30) в Центральном музее Вооружённых сил Российской ФедерацииСерийное производство 122-мм гаубицы М-30 было начато в 1939 году.
122-мм гаубица образца 1938 года (М-30). Центральный музей Великой Отечественной войны 1941-1945 гг.122-мм гаубица образца 1938 года выпускалась в больших количествах и широко использовалась во время Великой Отечественной войны 1941-1945 гг.
122-мм гаубица образца 1938 года (М-30). Центральный музей Великой Отечественной войны 1941-1945 гг.122-миллиметровая гаубица М-30 в целом имеет классическую конструкцию: надёжный прочный двухстанинный лафет, щит имеющий поднимаемый центральный лист который жёстко закреплён, и ствол без дульного тормоза длиной 23 калибра.
122-мм гаубица образца 1938 года (М-30) в экспозиции Ленино-Снегирёвского военно-исторического музеяВ походном положении ствол закреплялся без отсоединения от штоков противооткатных устройств и без оттягивания.
122-мм гаубица образца 1938 года (М-30) в Центральном музее Вооружённых сил Российской ФедерацииМ-30 была оснащена тем же лафетом, что и 152-миллиметровая гаубица Д-1.
122-мм гаубица образца 1938 года (М-30). Центральный музей Великой Отечественной войны 1941-1945 гг.Колёса имеющие большой диаметр оснащаются цельными скатами, для заполнения которой использована губчатая резина.
122-мм гаубица образца 1938 года (М-30) в экспозиции Ленино-Снегирёвского военно-исторического музеяКолёса боевого хода были впервые снабжены походным тормозом автомобильного типа.
122-мм гаубица образца 1938 года (М-30). Центральный музей Великой Отечественной войны 1941-1945 гг.У каждого орудия имеются сошники двух типов — для твёрдой и мягкой почвы.
122-мм гаубица образца 1938 года (М-30). Центральный музей Великой Отечественной войны 1941-1945 гг.Переход 122-мм гаубицы образца 1938 года из походного положения в боевое занимал не более 1-1,5 минуты.
122-мм гаубица образца 1938 года (М-30). Фрунзенская набережная, дом 22/2При раздвигании станин рессоры автоматически выключались, а сами станины автоматически закреплялись в раздвинутом положении.
Модель самоходно-артиллерийской установки СУ-122 в Центральном музее Вооружённых сил Российской ФедерацииГаубица М-30 в своё время была основным вооружением САУ СУ-122, которая была создана на базе шасси среднего танка Т-34.
122-мм гаубица образца 1938 года (М-30) в Центральном музее Вооружённых сил Российской ФедерацииОсновной вид боеприпасов М-30 — высокоэффективный осколочный снаряд, массой 21,76 килограмм, имеющий дальность до 11,8 тысяч метров.
122-мм гаубица образца 1938 года (М-30) в экспозиции Ленино-Снегирёвского военно-исторического музеяДля борьбы с бронецелями теоретически может использоваться кумулятивный бронебойный снаряд БП-463, который на максимальной дистанции прямого выстрела (630 метров) пробить 200-миллиметровую броню, однако такие боеприпасы в настоящее время практически не используют.
122-мм гаубица образца 1938 года (М-30) в Центральном музее Вооружённых сил Российской ФедерацииОпыт Великой Отечественной войны показал: М-30 с блеском выполняла все задачи, которые ей предписывались.
122-мм гаубица образца 1938 года (М-30). Центральный музей Великой Отечественной войны 1941-1945 гг.Она уничтожала и подавляла живую силу противника как на открытой местности, так и находившуюся в укрытиях полевого типа, уничтожала и подавляла огневые средства пехоты, разрушала сооружения полевого типа и вела борьбу с артиллерией и миномётами противника.
122-мм гаубица образца 1938 года (М-30) в экспозиции Ленино-Снегирёвского военно-исторического музеяО большой живучести 122-мм гаубицы образца 1938 года свидетельствует любопытный факт.
122-мм гаубица образца 1938 года (М-30). Центральный музей Великой Отечественной войны 1941-1945 гг.Как-то раз во время Великой Отечественной войны на заводе стало известно, что в войсках есть орудие, сделавшее 18 тысяч выстрелов. Завод предложил обменять этот экземпляр на новый.
122-мм гаубица образца 1938 года (М-30). Центральный музей Великой Отечественной войны 1941-1945 гг.И после тщательного заводского обследования выяснилось, что гаубица не потеряла своих качеств и пригодна к дальнейшему боевому использованию.
122-мм гаубица образца 1938 года (М-30) в экспозиции Ленино-Снегирёвского военно-исторического музеяЭто заключение получило неожиданное подтверждение: при формировании очередного эшелона, как на грех, обнаружилась недостача одного орудия.
122-мм гаубица образца 1938 года (М-30) в экспозиции Ленино-Снегирёвского военно-исторического музеяИ с согласия военной приёмки уникальная гаубица снова отправилась на фронт как только что изготовленное орудие.
122-мм гаубица образца 1938 года (М-30) в Центральном музее Вооружённых сил Российской ФедерацииГаубица М-30 была удачным орудием. Группе разработчиков под руководством Фёдора Фёдоровича Петрова удалось гармонично объединить в одном образце артиллерийского вооружения надёжность и простоту в освоении личным составом, свойственную старым гаубицам эпохи Первой мировой войны, и новые конструктивные решения, призванные улучшить мобильность и огневые возможности орудия.
122-мм гаубица образца 1938 года (М-30) в Центральном музее Вооружённых сил Российской ФедерацииВ результате советская дивизионная артиллерия получила современную и мощную гаубицу, способную успешно действовать в составе высокомобильных танковых, механизированных и моторизованных частей РККА.
122-мм гаубица образца 1938 года (заводской № 3422) выпущена в 1941 году (Центральный музей Вооружённых сил Российской Федерации)Широкое распространение гаубицы М-30 в армиях многих государств мира и отличные отзывы работавших с ней артиллеристов служат этому дополнительным подтверждением.
122-мм гаубица образца 1938 года (М-30) в Центральном музее Вооружённых сил Российской ФедерацииПо результатам боевого применения гаубицы М-30, маршал артиллерии Георгий Фёдрович Одинцов дал ей следующую эмоциональную оценку: «Лучше её уже ничего не может быть».
122-мм гаубица образца 1938 года (М-30). Фрунзенская набережная, дом 22/2Гаубица М-30 являлась дивизионным орудием. По штату 1939 года в стрелковой дивизии имелось два артиллерийских полка — лёгкий (дивизион 76-мм пушек и два смешанных дивизиона по две батареи 122-мм гаубиц и одной батарее 76-мм пушек в каждом) и гаубичный (дивизион 122-мм гаубиц и дивизион 152-мм гаубиц), всего 28 штук 122-мм гаубиц.
122-мм гаубица образца 1938 года (М-30). Фрунзенская набережная, дом 22/2В июне 1940 года в гаубичный полк добавили ещё один дивизион 122-мм гаубиц, а в лёгком артполку убрали один смешанный дивизион. После этих изменений в дивизии их стало 32 штуки.
122-мм гаубица образца 1938 года (М-30). Фрунзенская набережная, дом 22/2В июле 1941 года после понесённых потерь и необходимостью приведения штатов к реальному наличию артиллерийских систем гаубичный полк был исключён, число гаубиц сократилось до 8 штук.
122-мм гаубица образца 1938 года (М-30). Центральный музей Великой Отечественной войны 1941-1945 гг.В марте 1942 года в артиллерийский полк стрелковых дивизий добавили третий смешанный дивизион (из двух батарей) и число 122 мм гаубиц увеличилось до 12, а число 76 мм дивизионных пушек до 20 штук.
122-мм гаубица образца 1938 года (М-30). Фрунзенская набережная, дом 22/2В этом штате советские стрелковые дивизии прошли всю оставшуюся войну.
122-мм гаубица образца 1938 года (М-30). Центральный музей Великой Отечественной войны 1941-1945 гг.В гвардейских стрелковых дивизиях с декабря 1942 года имелось 3 дивизиона по 2 батареи 76-мм пушек и одной батарее 122-мм гаубиц в каждом, всего 12 гаубиц и 24 пушек.
122-мм гаубица образца 1938 года (М-30). Фрунзенская набережная, дом 22/2С декабря 1944 года гвардейские стрелковые дивизии имели гаубичный артполк (два дивизиона, 5 батарей, 20 122-мм гаубиц) и лёгкий артиллерийский полк (два дивизиона, 5 батарей, 20 дивизионных 76-мм пушек).
122-мм гаубица образца 1938 года (М-30). Центральный музей Великой Отечественной войны 1941-1945 гг.С июня 1945 года на этот штат перевели и остальные стрелковые дивизии.
xn—-7sbflbuawpe1ai2qf.xn--p1ai
