Автоматический миномет 2Б9 «Василек»: история создания, описание и технические характеристики

29.04.2019

В начале прошлого столетия миномет стал неотъемлемой частью вооружения сухопутных войск, не уменьшилось значение этого оружия и в наши дни. 2Б9 «Василёк» — уникальный автоматический миномет, созданный еще в 70-е годы прошлого столетия, он до сих пор состоит на вооружении российской армии. Этот 82-мм миномет может выпускать до 120 мин за одну минуту, а также вести стрельбу по настильной траектории, что является нетипичным для этого вида артиллерийского оружия.

Внешне 2Б9 «Василек» очень напоминает обычное орудие, однако вид и строение его боеприпаса однозначно говорят, что мы имеет дело с минометом.

Миномет 2Б9 «Василек» принимал участие в нескольких конфликтах и показал себя в качестве весьма эффективного оружия. Кроме СССР, он выпускался по лицензии в Венгрии. В Китае «Василек» был скопирован и получил наименование «тип 99» или W99.

Существует несколько модификаций миномета, это оружие неоднократно пытались сделать самоходным, устанавливая на различные виды боевой техники или транспортных средств.

Сегодня «Василек» стоит на вооружении российских вооруженных сил, а также ВС Украины, Вьетнама и КНР.

История создания

История создания автоматического миномета 2Б9 «Василек» началась еще в 40-х годах прошлого столетия, вскоре после окончания войны. В 1946 году был разработан автоматический 82-мм миномет, который для работы автоматики использовал энергию отката ствола. Такое техническое решение нельзя было назвать новаторским в артиллерии, но его впервые применили для минометов. Изделие получило наименование КАМ, его приняли на вооружение.

Изначально КАМ планировали устанавливать в казематах и других долговременных фортификационных сооружениях. Через несколько лет был создан полевой вариант автоматического 82-мм миномета, но он по непонятным причинам на вооружение он так и не был принят.

Только в 1967 году к этому проекту опять вернулись. Три года ушло на доработку оружия, и уже в 1970 году новый 82-мм миномет был принят на вооружение. Свое название он получил в честь одного из самых красивых полевых цветов – василька.

Первоначально миномет 2Б9 «Василек» имел водяное охлаждение ствола, однако через несколько лет конструкторы пришли к выводу, что воздушное охлаждение будет более удобным. Кожух, в который помещался ствол и заливалась вода, был снят, стенки ствола сделали толще и снабдили его поверхность ребрами, выполняющими роль радиатора.

Новая модификация «Василька» получила наименование 2Б9М, его легко отличить от предшественника по характерному ребристому стволу. Впоследствии модернизация полностью оправдала себя: миномет стал проще, легче, лучше подходил для пустынных условий, где вода в большом дефиците. Ее приняли на вооружение в 1982 году и запустили в серийное производство.

Классический миномет имеет один серьезный недостаток: каждый выстрел немногое смещает его, вызывая деформацию грунта под опорной плитой. Поэтому минометному расчету приходится постоянно перенацеливать свое оружие.

У миномета 2Б9 «Василек» эта проблема частично решена: энергия отдачи от выстрела уходит на перезаряжание, кроме того, она гасится гидроамортизаторами, находящимися вокруг ствола. Именно поэтому этот 82-мм миномет обладает высокой точностью стрельбы даже при ведении автоматического огня.

«Василек» можно заряжать как со стороны дула (при этом ведется одиночная стрельба), так и с казенной части. При этом в миномет заряжаются обоймы по четыре мины в каждой, и ведется автоматический огонь. Особенностью 2Б9 «Василька» является то, что он может стрелять и по настильной траектории, с минимальным углом возвышения (от −1° до 85°).

Описание оружия

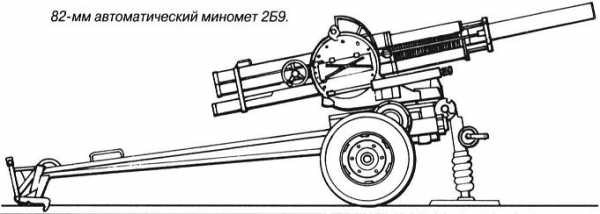

82-мм миномет 2Б9 «Василек» предназначен для поражения пехоты неприятеля как расположенной открыто, так и находящейся в полевых укрытиях.

Работа автоматики миномета основана на отдаче свободного затвора, выстрел производится при открытом затворе.

Миномет состоит из ствола, противооткатного механизма, затвора и затворной коробки, а также двух станков: верхнего и нижнего. Нижний станок соединен с шасси. Миномет имеет небольшой вес (чуть более 600 кг), поэтому на небольшие расстояния он легко может перемещаться силами расчета.

Ствол соединяется со ствольной коробкой с помощью резьбы. Противооткатное устройство состоит из трех пружинных штоков, два из которых находятся ниже затворной коробки, а один установлен выше. Рычаг переключателя режимов огня и маховик перезаряжания находятся в нижней части ствольной коробки, а рычаг спускового механизма на ее верхней поверхности. Приемник обойм расположен справа, каждая обойма содержит четыре мины.

Скорострельность миномета составляет более 170 выстрелов в минуту, а темп (зависит от скорости заряжания) — 100-120 выстрелов.

Слева расположены рукояти поворотного и подъемного механизмов.

Ходовая часть «Василька» — двухколесная с подрессориванием. При переходе в боевое положение миномет опирается на домкрат и сошки станин, а колеса вывешиваются.

Миномет оснащен прицелом ПАМ-1.

Для стрельбы используется выстрел 3В01, в его состав входит 82-мм мина и пороховой метательный заряд. Масса мины составляет 3,1 кг. Минимальная дальность стрельбы «Василька» — 800 метров, максимальная – более четырех километров. При разрыве мина дает до 600 осколков, которые обеспечивают поражение в радиусе 18 метров.

Минометный расчет состоит из четырех человек: командира, заряжающего, наводчика и подносчика боеприпасов (он же водитель).

Для транспортировки миномета и боеприпасов к нему используется транспортная машина (ГАЗ-66-05).

В 80-х годах «Василек» пытались сделать самоходным, установив его на кормовую часть корпуса гусеничного тягача МТЛБ.

Боевое применение

Боевым крещением для автоматического миномета «Василек» стала война в Афганистане. Он весьма широко применялся советскими войсками в ходе этого конфликта. Обычно в составе минометной батареи мотострелкового полка «Васильками» вооружали один-два взвода. Каждый из них получал по три миномета.

Именно в Афганистане миномет впервые начали устанавливать на корпус МТЛБ, хотя это не предусмотрено ни конструкцией тягача, ни инструкциями по использованию миномета. Однако в результате такой «самодеятельности» войска получали новое самоходное орудие с отличной скорострельностью, маневренностью и высокой боевой эффективностью.

2Б9 «Василек» активно применялся в обеих чеченских компаниях. Его использовали как федеральные войска, так и чеченские сепаратисты. Есть информация о применении данного миномета в грузино-абхазском конфликте.

В настоящее время «Василек» активно используется в боевых действиях на востоке Украины. Его применяют и украинские правительственные войска, и сепаратисты.

Модификации миномета

С момента начала серийного производства 82-мм миномет «Василек» прошел одну серьезную модернизацию, которая касалась замещения водного охлаждения ствола на воздушное. Также неоднократно предпринимались попытки сделать из миномета самоходное орудие. Основные модификации миномета «Василек»:

  • 2Б9 — модификация с жидкостным охлаждением ствола;
  • 2Б9М — модификация с воздушным охлаждением ствола;
  • Тype 99 – модель, созданная в армии Китайской Народной Республики;
  • 82-мм самоходное орудие 2Б9М на базе БМП-1 – это разработка Казахстана, представленная 2014 году.

Технические характеристики

Ниже представлены ТТХ миномета 2Б9 «Василек».

Расчет 4 человека
Масса миномета 632 кг
Макс. дальность стрельбы 4700 м
Углы склонения/возвышения, град. -1/+85
Угол горизонтальной наводки, град. 60
Скорость снаряда начальная, м/с 270-272
Скорострельность, выстрелов/мин 170

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Автор статьи:

Егоров Дмитрий

Увлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.

Свежие публикации автора:

С друзьями поделились:

militaryarms.ru

Китайский миномёт NORINCO SM-4 — хорошо забытый «Василёк»?

В конце двухтысячных годов корпорация NORINCO, являющаяся ведущим китайским производителем вооружения и техники, занялась разработкой перспективной боевой машины, несущей автоматический миномет калибром 81,2 мм. Такой образец техники предназначался для некоторых структур из состава Народно-освободительной армии Китая. Прежде всего, он рассматривался в качестве новой техники для воздушно-десантных войск, и потому должен был отличаться малыми размерами и массой при одновременном получении высоких боевых качеств. Поставленная задача была успешно решена, причем весьма любопытным образом. В основе проекта лежали китайские изделия, представляющие собой доработанные версии зарубежного оружия и техники.

Самоходные минометы SM-4 на учениях в Тибете.
Фото Defence-blog.com

В качестве базы для самоходной десантируемой боевой машины выбрали полноприводный армейский автомобиль Dongfeng EQ2050. Эта машина фактически представляет собой переработанный вариант американского гражданского автомобиля Hummer h2, который, в свою очередь, является незначительно измененным вариантом армейского HMMWV. По известным данным, большая часть особенностей конструкции и агрегатов была скопирована без изменений либо заказана зарубежным поставщикам. При этом имели место некоторые незначительные доработки, направленные как на повышение характеристик, так и на сокращение сходства с зарубежным прототипом.



При помощи набора оборудования новой разработки на шасси EQ2050 устанавливается 81,2-мм автоматический миномет «Тип 99» или W99. Этот образец, в принципе, может считаться творением китайских инженеров, однако в его основе лежат зарубежные разработки. Базой для китайского «Типа 99» стал достаточно старый советский миномет 2Б9 «Василек». В прошлом китайским специалистам удалось получить в свои руки зарубежный образец, и вскоре появилась его точная копия. Впрочем, в конце девяностых годов Китай переработал это оружие в целях повышения основных характеристик. Миномет получил новый ствол большей длины, а кроме того, при изготовлении оружия и лафета предлагалось использовать новые материалы и технологии.



На рубеже последних десятилетий две копии зарубежных изделий «встретились» в новом проекте и были дополнены некоторыми новыми агрегатами. В результате этого появился перспективный самоходный миномет для ВДВ НОАК. Новый образец техники получил обозначение SM-4. Кроме того, в его отношении используется другое название PCP-001.

Многоцелевой автомобиль Dongfeng EQ2050 в грузопассажирской конфигурации.
Фото Military-today.com

Как уже упоминалось, базой для SM-4 стал армейский внедорожник EQ2050. Этот автомобиль сохранил как характерный внешний вид, так и нестандартную компоновку базового зарубежного образца. Машина комплектуется дизельным двигателем Cummins EQB150-20 мощностью 150 л.с., производимым в Китае по лицензии. Двигатель и все основные агрегаты трансмиссии располагаются в центральной части шасси, в отдельном кожухе прямо внутри пассажирской кабины. Радиатор вынесен под капот и располагается там со значительным наклоном. Механическая трансмиссия обеспечивает распределение крутящего момента на все четыре ведущих колеса. Ходовая часть сохранила независимую подвеску на основе пружин вертикального расположения.



В составе самоходного миномета используется шасси с открытым кузовом. В состав последнего входят капот радиатора, борта ограниченной высоты и кормовые детали. Перед местами водителя и пассажира располагается ветровое стекло, которое можно уложить на капот. Задняя часть шасси отдается под установку вооружения и укладок боекомплекта. Поверх собственного борта машины китайские конструкторы установили невысокий короб, ограничивающий подобное боевое отделение. Машина не имеет крыши, и потому основное вооружение размещается открыто. На кормовой площадке шасси располагается верхний станок от штатного лафета для миномета «Тип 99». Он закрепляется непосредственно на силовых элементах машины и, по-видимому, не может сниматься для стрельбы с грунта. Конструкция станка обеспечивает наведение оружия в любом направлении по горизонтали. Качающаяся часть с телом миномета способна изменять свое положение в пределах от горизонтали до +85°. Минометная установка сохраняет стандартные средства наведения с ручными приводами.



В основе миномета «Тип 99» лежит конструкция советского изделия 2Б9. При этом китайские конструкторы доработали ее с целью повышения основных огневых характеристик. Самое заметное изменение заключается в увеличении длины ствола. Согласно доступным данным, более длинный ствол позволил увеличить максимальную дальность стрельбы с исходных 4,3 км до 6-8 км, в зависимости от типа мины и заряда. Кроме того, повышение начальной скорости мины может быть полезным при стрельбе прямой наводкой, предусматриваемой китайским проектом.

Минометная батарея на учениях, август 2017 г.
Фото: Eng.chinamil.com.cn

«Тип 99», как и его советский прототип, представляет собой гладкоствольное казнозарядное орудие с автоматической перезарядкой. Автоматика оружия основывается на принципе выката подвижных частей под действием возвратно-боевых пружин, сжатых энергией отдачи. Миномет получает боеприпасы из кассет на четыре мины. По всей видимости, W99 ввиду большой длины ствола потерял возможность заряжания с дула.



Ствол с механизмами автоматики соединяется с противооткатными устройствами. Вместе они крепятся на верхнем станке лафета и могут перемещаться в вертикальной плоскости при помощи систем наведения. Любопытно, что противооткатные устройства и автоматика поглощают почти весь импульс отдачи. Благодаря этому базовое шасси не нуждается в домкратах, сошниках или опорной плите для перераспределения нагрузки на грунт. Стрельба осуществляется прямо с колес.



Подготовка к первому выстрелу осуществляется вручную. В момент выстрела движущиеся части орудия под действием отдачи начинают смещаться назад, сжимая возвратную пружину. При обратном их ходе осуществляется извлечение следующей мины из кассеты с последующей ее подачей в камору ствола. Подобная автоматика позволяет получить техническую скорострельность на уровне 110-120 выстрелов в минуту. Практический темп стрельбы зависит от выучки расчета и скорости замены опустошенных кассет, вследствие чего не превышает 40 выстрелов в минуту.

Наводчик готовит миномет к стрельбе, август 2017 г. Фото: Eng.chinamil.com.cn

Как и его советский предшественник, китайский миномет «Тип 99» предназначается для ведения огня в широком диапазоне углов возвышения. Он способен отправлять боеприпасы к цели по высоким траекториям либо стрелять прямой наводкой. Для обоих режимов огня имеются отдельные прицельные приспособления. В случае со стрельбой прямой наводкой используется оптический прицел, расположенный на рабочем месте наводчика.



Важным нововведением китайского проекта является наличие развитых средств управления стрельбой. В распоряжении наводчика имеется спутниковая навигационная система, сопряженная с устройствами для получения и обработки данных. С помощью такой аппаратуры осуществляется расчет данных для стрельбы. Заявлено резкое повышение точности огня и вероятности поражения цели первой миной.



В боекомплект самоходного миномета NORINCO SM-4 / PCP-001 входят боеприпасы разного назначения. С ним совместимы все существующие китайские мины калибра 81,2 мм. Возможно использование осколочных, дымовых, зажигательных, осветительных и иных мин. Для борьбы с бронетехникой предлагается использовать специальный боеприпас с кумулятивным зарядом. Мины перевозятся в укладках в прямоугольных металлических кассетах, по четыре штуки в каждой. Наличие кассет облегчает работу с орудием, а кроме того, упрощает перегрузку боекомплекта из транспортной машины или подачу мин с грунта.



Расчет китайской боевой машины состоит из трех человек. На них возлагаются обязанности водителя, командира, наводчика и заряжающего. На марше два члена экипажа располагаются на сиденьях в передней части обитаемого отделения, один из них является водителем. Третий минометчик должен находиться на своем месте, в кормовой части машины рядом с орудием. После прибытия на огневую позицию расчет занимает иные места.

Заряжающий с кассетой для мин, август 2017 г. Фото: Eng.chinamil.com.cn

Боевая машина SM-4 по своим габаритам и массе примерно соответствует базовому автомобилю EQ2050 в грузопассажирской конфигурации. Общая длина не превышает 4,7 м, ширина – 2,1 м. Высота с учетом миномета в транспортном положении – порядка 1,8 м. Боевая масса с расчетом и боекомплектом – не более 3-3,5 т. Машина способна развивать скорость до 120 км/ч и преодолевать различные небольшие препятствия. Запас хода – до 500 км.



Вместе с самоходным минометом SM-4 войскам предлагается использовать транспортер боеприпасов VPY-001A. Он представляет собой автомобиль Dongfeng EQ2050 с полноценным кузовом. Габариты грузовой площадки позволяют разместить до нескольких сотен мин в кассетах. В зависимости от поставленных задач, транспортер может передавать боеприпасы на стоянке или обеспечивать подачу мин прямо на огневой позиции. С точки зрения габаритов и ходовых характеристик транспортер VPY-001A почти не отличается от самоходного миномета.



Проект NORINCO SM-4 был создан в конце прошлого десятилетия, и вскоре опытная техника нового типа подтвердила свои возможности на полигоне. Несколько лет назад было запущено серийное производство таких боевых машин в интересах НОАК. К настоящему времени армия успела получить существенные количества самоходных минометов, но точная их численность пока не уточнялась. Серийные машины передаются разным частям из состава десантных войск и других структур.

За миг до выстрела, август 2017 г.
Фото: Eng.chinamil.com.cn

Китайский самоходный миномет NORINCO SM-4 имеет ряд положительных черт, дающих ему достаточно широкие возможности. Легкая колесная машина может использовать автомобильные дороги и быстро выходить на заданную огневую позицию. Техника не боится бездорожья и, при необходимости, может идти к позиции или уходить с нее по пересеченной местности. Также имеется возможность десантирования техники парашютным или посадочным способом.



Использованный автоматический миномет W99 / «Тип 99» обеспечивает приемлемое сочетание мобильности и огневой мощи, позволяя атаковать живую силу, постройки и технику противника на дистанции до нескольких километров. Весьма широкая номенклатура боеприпасов позволяет решать различные боевые задачи. Сохранив возможность стрельбы прямой наводки, «Тип 99» способен выполнять функции легкого полевого орудия.



Впрочем, китайская разработка не лишена существенных недостатков. Самый заметный – отсутствие какого-либо бронирования и даже защиты от непогоды. Дальность стрельбы использованного миномета не превышает нескольких километров, и потому он вынужден работать на переднем крае. Естественно, он рискует попасть под удар, а отсутствие брони делает его легкой мишенью. Стрелковое оружие или артиллерия противника могут без труда вывести из строя боевую машину или ее экипаж.

Снаряд отправляется к цели, август 2017 г.
Фото: Eng.chinamil.com.cn

Недостаточная живучесть понятным образом ограничивает боевую эффективность миномета. Задачи для такой техники придется ставить с учетом текущей обстановки и рисков. В противном случае существует вероятность гибели людей или техники, в том числе до начала стрельбы. Такая особенность боевого применения вряд ли позволит полностью реализовать все преимущества использованного оружия.



Несмотря на очевидные недостатки новой техники, китайское командование посчитало ее пригодной для принятия на вооружение и эксплуатации. Несколько лет назад корпорация NORINCO развернула серийное производство самоходных минометов SM-4 / PCP-001 и теперь поставляет их в войска. Уже создана достаточно крупная группировка таких машин и, вероятно, в будущем она будет регулярно пополняться. Текущие события позволяют предполагать, что – при всех своих минусах – оригинальный китайский самоходный миномет соответствует требованиям заказчика. Что касается характерных недостатков, то их не посчитали критическими.



Китайский самоходный миномет SM-4, прежде всего, демонстрирует любопытный подход к созданию военной техники для решения определенных боевых задач. Новая боевая машина для воздушно-десантных войск была изготовлена самым простым способом: путем установки существующего орудия на серийное шасси. Одновременно с этим проект корпорации NORINCO показал интересный вариант такого подхода. Оба основных компонента боевой машины, производимые в Китае, имеют иностранное происхождение. Такие итоги копирования чужих разработок не могут не привлекать внимания.

Источник

Нашли опечатку? Выделите фрагмент и нажмите Ctrl+Enter.

Новости о науке, технике, вооружении и технологиях.

Подпишитесь и будете получать свежий дайджест лучших статей за неделю!

Email*

Подписаться

naukatehnika.com

Миномет 120 мм василек. Миномет «Василек

58-мм миномет обр. 1915 г Для подавления укрепленных огневых точек противника на передовой и борьбы с вражеской пехотой, засевшей в окопах, уже в 1914 году потребовалась так называемая «траншейная артиллерия», и во многих странах приступили к ее созданию. Легкие пехотные

автора Ардашев Алексей Николаевич

50-мм миномет IeGrWr 36 В середине 30-х годов на вооружение немецкой армии поступили два типа минометов: 50-мм легкий миномет образца 1936 года и тяжелый миномет калибра 81 мм выпуска 1934 года. Перед началом Второй мировой войны в пехотной дивизии вермахта имелись в каждой пехотной

Из книги автора

81-мм миномет CrWr 34 81-мм миномет образца 1934 года являлся стандартным вооружением пулеметной роты пехотного батальона вермахта. В каждой такой роте наряду с 12 станковыми пулеметами имелось 6 минометов CrWr 34, которые вначале относились к тяжелым, но уже в середине войны

Из книги автора

60-мм миномет М19 Когда в декабре 1941 года Соединенные Штаты вступили в войну на Тихом океане, оказалось, что у американских войск нет достаточно легких и эффективных минометов огневой поддержки пехотных взводов и рот, вынужденных действовать в условиях джунглей и

Из книги автора

81-мм миномет L16 Средние минометы калибра 60-100 мм широко распространены в армиях западных стран из-за относительно небольшого веса и способности вести огонь мощными зарядами. 81-мм миномет L16 поступил на вооружение в 1962 году и в настоящее время является стандартным

Из книги автора

240-мм миномет М-240 Работы над 240-мм минометом, согласно требованиям ГАУ, начались в КБ под руководством Б.Н. Шавырина еще в начале 1944 года. Красная Армия нуждалась в простом и дешевом оружии, способном эффективно разрушать укрепления противника как на поле боя, так и в

Из книги автора

420-мм миномет 2Б1 «Ока» Самоходный миномет 2Б1 «Ока» разрабатывался в середине 50-х годов сразу в двух конструкторских бюро: артиллерийской частью занималось Коломенское СКБ машиностроения, а шасси «объект 273» - КБ Кировского завода в Ленинграде. 420-мм миномет

Из книги автора

81-мм миномет М29 81-мм миномет М29, принятый на вооружение в 1951 году, разрабатывался по требованию командования армии США для повышения огневой мощи пехотных рот. Однако боевые действия во Вьетнаме показали, что его использование не обеспечивало минометным подразделениям

Из книги автора

106,7-мм миномет М30 Американская армия, в отличие от британской, не отказалась от использования тяжелых минометов, хотя они, имея массу более 300 кг, слишком тяжелы для того, чтобы минометные расчеты обходились с ними без транспортных средств. Поэтому обычно такое оружие

Из книги автора

81-мм миномет МО-81-61 81-мм миномет для огневой поддержки пехотных подразделений был разработан фирмой «Гочкис Брандт» в конце 50-х годов. В 1961 году он был принят на вооружение французской армии под обозначением МО-81-61 и выпускался в двух вариантах - с коротким стволом (под

Из книги автора

120-мм миномет МО-120-60 Батальонный тяжелый миномет М0-120-60 разрабатывался французской фирмой «Гочкис Брандт» (ныне «Томпсон Брандт») для огневой поддержки подразделений альпийских стрелков и воздушно-десантных войск. В соответствии с этим все усилия конструкторов были

Из книги автора

120-мм миномет RT61 (F1) Буксируемый миномет MO-120-RT61 (F1) был разработан в конце 60-х годов фирмой «Гочкис Брандт» и поступил на вооружение французской армии в 1973 году. Его основной отличительной чертой является ходовая часть с колесами автомобильного типа. При стрельбе колесный

Из книги автора

Автоматический контрогонь Позже появились сообщения о другой системе обнаружения, PD Сие американской корпорации AAI, в основе которой также заложен принцип акустического улавливания ударной волны, производимой летящим поражающим элементом. Ручной и мобильный

Из книги автора

Автоматический контрогонь Позже появились сообщения о другой системе обнаружения, PD Cue американской корпорации AAI, в основе которой также заложен принцип акустического улавливания ударной волны, производимой летящим поражающим элементом. Ручной и мобильный

Единственный в мире серийно выпускаемый автоматический миномет.

Попытки создания автоматических минометов Советский Союз предпринимал в послевоенный период несколько раз. К концу 1950-х был даже доведен до финальной стадии испытаний миномет Ф-82 , однако его так и не приняли на вооружение.

К теме автоматического миномета ве

poshcafe.ru

2Б9 «Василёк» — Википедия

2Б9 «Василёк» — советский автоматический миномёт калибра 82 мм. Разработка начата в 1967 году на базе автоматического миномёта Ф-82, принят на вооружение в 1970 году.

Заряжание у миномёта 2Б9 «Василёк» кассетное, в кассету помещают четыре мины. Миномёт имеет два режима стрельбы — одиночный и автоматический, ствол гладкий.

  • Время перевода из боевого положения в походное и обратно, мин 1,5
  • Возимый боекомплект, мин 226
  • Темп стрельбы, выстр./мин 170
  • Практическая скорострельность, выстр./мин 100—120
  • Вес мины, кг: 3,1
  • Тип мины: осколочная, дымовая, осветительная
  • Радиус действительного поражения: 18 м
  • При разрыве мина даёт от 400 до 600 осколков
  • Минимальная дальность навесной стрельбы, м: 800
  • Максимальная дальность стрельбы 4270 м
  • огонь ведётся с углами возвышения от −1° до +78° или от +7° до +85°

Боевое применение[править]

Широко использовался в ходе боевых действий в Афганистане. Миномётами 2Б9 укомплектовывались 1-2 миномётных взвода (3 орудия на взвод) в составе миномётной батареи мотострелковых батальонов. Для перевозки миномёта использовался многоцелевой тягач МТ-ЛБ. Особенностью применения миномёта 2Б9 в Афганской войне следует считать самостоятельную установку миномёта непосредственно на корпус тягача, что шло вразрез с требованиями руководства по использованию миномёта, служебных инструкций и не было предусмотрено конструкцией тягача. Данное новшество повышало мобильность орудия и снижало время на разворачивание к стрельбе.
По существу военнослужащие 40-й Армии по собственной инициативе сконструировали новый тип самоходного орудия, отличавшегося мобильностью и скорострельностью. Миномет также применялся во время Первой и Второй Чеченских войн обеими воюющими сторонами.

Варианты и модификации[править]

  • 2Б9 — вариант с водяным охлаждением ствола (кожух с водой)
  • 2Б9М — вариант с воздушным охлаждением ствола — стенка ствола в средней части утолщена и имеет рёбра.
  • 2К21 - миномёт 2Б9 на базе ГАЗ-66
  • "тип 99" - вариант производства Китайской Народной Республики
  • 82-мм самоходный миномёт 2Б9М на базе БМП-1 - казахстанская разработка, один демонстрационный экземпляр представлен в мае 2014 на выставке вооружений KADEX-2014. Миномёт открыто установлен в средней части корпуса БМП-1[3]

Страны-эксплуатанты[править]

Где можно увидеть[править]

wp.wiki-wiki.ru

2Б9 «Василёк» — Википедия

2Б9 «Василёк» — советский автоматический миномёт калибра 82 мм. Разработка начата в 1967 году на базе автоматического миномёта Ф-82, принят на вооружение в 1970 году.

Заряжание у миномёта 2Б9 «Василёк» кассетное, в кассету помещают четыре мины. Миномёт имеет два режима стрельбы — одиночный и автоматический, ствол гладкий.

  • Время перевода из боевого положения в походное и обратно, мин 1,5
  • Возимый боекомплект, мин 226
  • Темп стрельбы, выстр./мин 170
  • Практическая скорострельность, выстр./мин 100—120
  • Вес мины, кг: 3,1
  • Тип мины: осколочная, дымовая, осветительная
  • Радиус действительного поражения: 18 м
  • При разрыве мина даёт от 400 до 600 осколков
  • Минимальная дальность навесной стрельбы, м: 800
  • Максимальная дальность стрельбы 4270 м
  • огонь ведётся с углами возвышения от −1° до +78° или от +7° до +85°

Боевое применение[править]

Широко использовался в ходе боевых действий в Афганистане. Миномётами 2Б9 укомплектовывались 1-2 миномётных взвода (3 орудия на взвод) в составе миномётной батареи мотострелковых батальонов. Для перевозки миномёта использовался многоцелевой тягач МТ-ЛБ. Особенностью применения миномёта 2Б9 в Афганской войне следует считать самостоятельную установку миномёта непосредственно на корпус тягача, что шло вразрез с требованиями руководства по использованию миномёта, служебных инструкций и не было предусмотрено конструкцией тягача. Данное новшество повышало мобильность орудия и снижало время на разворачивание к стрельбе.
По существу военнослужащие 40-й Армии по собственной инициативе сконструировали новый тип самоходного орудия, отличавшегося мобильностью и скорострельностью. Миномет также применялся во время Первой и Второй Чеченских войн обеими воюющими сторонами.

Варианты и модификации[править]

  • 2Б9 — вариант с водяным охлаждением ствола (кожух с водой)
  • 2Б9М — вариант с воздушным охлаждением ствола — стенка ствола в средней части утолщена и имеет рёбра.
  • 2К21 - миномёт 2Б9 на базе ГАЗ-66
  • "тип 99" - вариант производства Китайской Народной Республики
  • 82-мм самоходный миномёт 2Б9М на базе БМП-1 - казахстанская разработка, один демонстрационный экземпляр представлен в мае 2014 на выставке вооружений KADEX-2014. Миномёт открыто установлен в средней части корпуса БМП-1[3]

Страны-эксплуатанты[править]

Где можно увидеть[править]

  Артиллерия СССР и России после 1945 года
Войсковая артиллерия

www.wikiznanie.ru

2Б9 «Василёк» — Википедия

2Б9 «Василёк» — советский автоматический миномёт калибра 82 мм. Разработка начата в 1967 году на базе автоматического миномёта Ф-82, принят на вооружение в 1970 году.

Заряжание у миномёта 2Б9 «Василёк» кассетное, в кассету помещают четыре мины. Миномёт имеет два режима стрельбы — одиночный и автоматический, ствол гладкий.

  • Время перевода из боевого положения в походное и обратно, мин 1,5
  • Возимый боекомплект, мин 226
  • Темп стрельбы, выстр./мин 170
  • Практическая скорострельность, выстр./мин 100—120
  • Вес мины, кг: 3,1
  • Тип мины: осколочная, дымовая, осветительная
  • Радиус действительного поражения: 18 м
  • При разрыве мина даёт от 400 до 600 осколков
  • Минимальная дальность навесной стрельбы, м: 800
  • Максимальная дальность стрельбы 4270 м
  • огонь ведётся с углами возвышения от −1° до +78° или от +7° до +85°

Боевое применение[править]

Широко использовался в ходе боевых действий в Афганистане. Миномётами 2Б9 укомплектовывались 1-2 миномётных взвода (3 орудия на взвод) в составе миномётной батареи мотострелковых батальонов. Для перевозки миномёта использовался многоцелевой тягач МТ-ЛБ. Особенностью применения миномёта 2Б9 в Афганской войне следует считать самостоятельную установку миномёта непосредственно на корпус тягача, что шло вразрез с требованиями руководства по использованию миномёта, служебных инструкций и не было предусмотрено конструкцией тягача. Данное новшество повышало мобильность орудия и снижало время на разворачивание к стрельбе.
По существу военнослужащие 40-й Армии по собственной инициативе сконструировали новый тип самоходного орудия, отличавшегося мобильностью и скорострельностью. Миномет также применялся во время Первой и Второй Чеченских войн обеими воюющими сторонами.

Варианты и модификации[править]

  • 2Б9 — вариант с водяным охлаждением ствола (кожух с водой)
  • 2Б9М — вариант с воздушным охлаждением ствола — стенка ствола в средней части утолщена и имеет рёбра.
  • 2К21 - миномёт 2Б9 на базе ГАЗ-66
  • "тип 99" - вариант производства Китайской Народной Республики
  • 82-мм самоходный миномёт 2Б9М на базе БМП-1 - казахстанская разработка, один демонстрационный экземпляр представлен в мае 2014 на выставке вооружений KADEX-2014. Миномёт открыто установлен в средней части корпуса БМП-1[3]

Страны-эксплуатанты[править]

Где можно увидеть[править]

  Артиллерия СССР и России после 1945 года
Войсковая артиллерия

www.wiki-wiki.ru
