Ракетный истребитель БИ-1 — Фонд «Строганофф»
БИ (БИ — Березняк — Исаев, или Ближний Истребитель, также известен под именем «БИ-1») — ракетный самолёт, первый советский самолёт с жидкостным ракетным двигателем. Моноплан с низкорасположенным крылом, стартовая масса 1,5 т при запасе топлива (азотная кислота и керосин) 500 кг. Размах крыла 7,5 м.
Разработка начата в инициативном порядке в 1941 году конструкторами А. Я. Березняком и А. М. Исаевым в КБ завода №293 в г. Химки (директор завода и главный конструктор КБ — В. Ф. Болховитинов).
Отправной точкой для проектирования самолёта послужило ознакомление в 1940 году А. Березняка с ракетным двигателем, разрабатываемом в НИИ-3 Л. С. Душкиным. Несмотря на то, что двигатель обладал достаточной тягой, он имел достаточно большой расход топлива и окислителя. Таким образом, время полёта самолёта могло быть всего от 1 до 4 минут. Однако при этом самолёт имел необычайно большие для того времени приемистость, скорость и скороподъемность. Именно исходя из этих особенностей, стало ясно будущее назначение самолёта — перехватчик. В начале 1940-х РЛС только разрабатывались, и обнаружение потенциальных целей перехватчиков осуществлялось в основном визуально. За время, достаточное для подготовки и взлёта винтовых перехватчиков, группа бомбардировщиков иногда успевала уже отбомбиться. Поэтому концепция «быстрого» ракетного перехватчика, работающего по схеме «молниеносный взлёт — одна быстрая атака — посадка на планировании» выглядела привлекательно не только для советских конструкторов — на аналогичной концепции построен и немецкий Me-163.
После начала Великой Отечественной войны работы резко ускорились: уже 9 июля эскизный проект был передан в ГКО, в августе ГКО принимает решение о постройке самолёта, а уже 1 сентября самолёт без двигателя отправляется в ЛИИ для начала лётных испытаний.
В ходе испытаний в режиме планера в сентябре-октябре 1941 лётчиком Б. Н. Кудриным было проведено 15 полетов. Было подтверждено, что все аэродинамические данные самолета, характеристики устойчивости и управляемости соответствуют расчетным.
В октябре 1941 принято решение об эвакуации завода №293 на Урал. 7 ноября персонал завода начал развёртывание производства в посёлке Билимбай ( г.о. Первоуральск, 60 км. западнее г. Свердловск). К декабрю 1941 доводка самолёта была продолжена на новом месте.
Основные силы КБ были брошены на доводку двигателя Д-1-А-1100, т.к. группа Л.С. Душкина в НИИ-3 в это время уже была занята разработкой двигателя для нового ракетного самолёта самого НИИ-3 — 302. От КБ Болховитинова руководил работами А. Е. Росляков, от НИИ-3 — А. В. Палло (он работал в Билимбае до конца 1942, после чего был отозван в НИИ-3). Вместо заболевшего летчика-испытателя Б.Н. Кудрина командование ВВС направило Г. Я. Бахчиванджи.
20 февраля 1942 во время работы двигателя на стенде в Билимбае произошёл взрыв. В результате пострадали А.В. Палло и Г.Я. Бахчиванджи, были повреждены стенд и двигатель. Однако уже в марте испытания были продолжены.
25 апреля 1942 самолёт был перебазирован на аэродром НИИ ВВС близ г. Кольцово (80 км. от Билимбая). 30 апреля были осуществлены пробные включения двигателя, 2 мая — пробежка по аэродрому, 13 мая — подлёт длиной около 50 м. на высоте около 1 м.
15 мая 1942 самолёт БИ-1 под управлением Г.Я. Бахчиванджи впервые взлетел с использованием ракетного двигателя. Полет продолжался 3 мин 9 сек, за 60 сек работы ЖРД была достигнута высота 840 метров, при максимальной скорости 400 км/ч и максимальной скороподъемности 23 м/с.
Для нас, стоявших на земле, этот взлет был необычным. Непривычно быстро набирая скорость, самолет через 10 секунд оторвался от земли и через 30 секунд скрылся из глаз. Только пламя двигателя говорило о том, где он находится. Так прошло несколько минут. Не скрою, у меня затряслись поджилки. Наконец, Бахчиванджи возвратился и сел на аэродром.
Посадка получилась жесткой, одна стойка шасси подломилась, колесо отскочило и покатилось по аэродрому.
Для летчика это тоже был не просто первый полет на новом самолете, но полет на аппарате новых непривычных качеств, которые потребовали от него убыстрения всех действий и мышления в силу кратковременности полета и сильно возросших ускорений движения. Машина вела себя совершенно не так, как другие самолеты того времени, из-за этого летчик не полностью выполнил заданную программу, но главным было то, что он осуществил этот полет и благополучно возвратился.
— В. Ф. Болховитинов
После полёта выяснилось, что за весь цикл испытаний БИ-1 уже достаточно повреждён азотной кислотой. Было принято решение о производстве ещё двух экспериментальных БИ и закладке небольшой (30-40 машин) войсковой серии БИ-ВС. От опытных самолетов БИ-ВС отличались вооружением: в дополнение к двум пушкам под фюзеляжем перед кабиной летчика устанавливалась бомбовая кассета. В кассете размещалось десять мелких бомб калибром 2,5 кг, обладавших большой взрывной силой. Бомбы были рассчитаны для сброса на бомбардировщики, идущие строем, и поражение их осколками и взрывной волной.
Параллельно с полётами разрабатывалось дополнительное оборудование для самолёта. В частности, при участии академика А. И. Берга и Б. Е. Чертока создавался радиоопределитель координат самолета (РОКС). В 1943 г. было осуществлено ещё шесть полётов на втором (БИ-2) и третьем (БИ-3) экземплярах самолёта. Один из полётов выполнял К.А. Груздев, остальные — Г.Я. Бахчиванджи.
Задание на полёт 27 марта 1943 (седьмой по счёту, шестой в 1943) отличалось от предыдущих. Если ранее самолёт испытывался на максимальную высоту и скороподъемность, то теперь он должен был испытываться на максимальную скорость полёта. Для этого лётчик-испытатель должен был на постоянной высоте 2 тыс. м. дождаться выключения двигателя по окончании топлива. С точки зрения наблюдателей с земли до момента выключения двигателя полёт проходил по плану, однако потом самолёт вошёл в пике и, не совершая попыток выйти из него, столкнулся с землёй. Лётчик-испытатель погиб.
Высказывается несколько возможных причин катастрофы:
аварийная комиссия установила: при выключении двигателя самолёт резко снизил скорость, лётчик ударился солнечным сплетением о штурвал и потерял сознание, соответственно не управлял самолётом и не предпринимал попыток спастись;
после катастрофы в ходе продувок БИ в новой аэродинамической трубе ЦАГИ, позволявшей имитировать соответствующие скорости, было выявлено новое явление — «затягивание в пикирование». «Затягивание» проявляется на скоростях свыше 800 км/ч (большие дозвуковые скорости) и вызывается смещением назад аэродинамического фокуса. Дальнейшие продувки показали, что затягивание в пикирование на таких скоростях характерно для самолётов с прямым крылом обычного профиля в результате развития волнового кризиса. Точная скорость полёта, достигнутая БИ в этом полёте, неизвестна из-за катастрофического разрушения измерительных приборов, но она оценивается в 800-1000 км/ч.
Возможно, катастрофа БИ 27 марта 1943 произошла по обеим названным причинам.
Эта катастрофа привела к отмене начала производства БИ и уничтожению уже заложенных БИ-ВС.
В 1943 завод Болховитинова был возвращён в Москву. Было построено ещё несколько самолётов, однако испытания сдерживало отсутствие двигателя — единственный Д-1-А-1100 Душкина был потерян в катастрофе 27.03.43, новых НИИ-3 не поставлял. Это привело к тому, что А. М. Исаев был вынужден разработать свой двигатель, РД-1, представлявший собой несколько модифицированную версию Д-1-А-1100. Он был установлен на БИ-7, и дважды осуществлён полёт с их включением. Кроме того, было сделано ещё несколько машин, использовавшихся в испытаниях в режиме планера и с двумя ПВРД ДМ-4 конструкции И.А. Меркулова (они разрабатывались как вспомогательные для винтовых самолётов).
По мере появления в середине 1940-х реактивных самолётов на ТРД стала ясна дальнейшая бесперспективность работы над ракетными истребителями вообще, и над БИ в частности, в первую очередь из-за крайне ограниченной продолжительности полёта.
Однако опыт, накопленный в КБ Болховитинова при работе над БИ, был очень полезен, а выходцы из его КБ в дальнейшем были заметными фигурами в советской ракетной и космической технике. Двое конструкторов БИ стали основателями двух конструкторских школ: А. Я. Березняк основал ОКБ-155, занимавшее лидирующее положение в СССР в вопросах разработки крылатых ракет, а А. М. Исаев стал основателем ОКБ-2, специализирующемся на ЖРД малой и средней тяги для ракет и космических аппаратов.
В воспоминаниях А.В.Палло имеется колоритное высказывание пилота К.А.Груздева после полета на БИ 12.01.43 г.: «И быстро, и страшно, и очень позади. Как черт на метле».
Арвид Палло скрупулезно собрал все сведения, связанные с увековечением памяти первопроходца. Вот они. В 1973 году Г.Я.Бахчиванджи посмертно присвоено звание Героя Советского Союза. Светлая память о нем и его полетах в неведомое отражена:
— в наименовании платформы «Бахчиванджи» пригородного сообщения по Ярославской ж.д.;
— установкой памятника в станице Бриньковской (на родине летчика) и в Кольцово (НИИ ВВС, Свердловская область), где имя Бахчиванджи присвоено школе.
Известны слова Юрия Гагарина: «Без полетов Григория Бахчиванджи возможно бы не было и 12 апреля 1961 года».
История ракетной техники породнила Бахчиванджи и Гагарина. Оба взлетели, оторвавшись от земли ракетным двигателем. Оба погибли в авиационных катастрофах в возрасте 34 года. Оба погибли 27 марта. В обоих случаях аварийные комиссии, разнесенные по времени на 25 лет, не установили истинных причин гибели летчиков. У Бахчиванджи не было радиостанции. Самолет Гагарина — Серегина имел современную авиационную радиостанцию, тем не менее подлинные причины остаются неразгаданными.
Г.Я. Бахчиванджи похоронен на Кольцовском кладбище неподалёку от аэродрома Кольцово рядом с летчиком испытателем подполковником Константином Груздевым (погиб 9 февраля 1943 года при испытании истребителя Р-39 «Аэрокобра») и Трофимом Чигаревым, летчиком — испытателем НИИ ВВС, погибшим в октябре 1941 года.
В станице Бриньковской Краснодарского края, на родине Григория Бахчиванджи, возле школы в 1969 году торжественно был установлен бюст, а 15 мая 1984 года открыт величественный мемориал их земляку — Герою. В 2007 году парк — мемориал был реставрирован, а 29 сентября в станице прошел большой праздник, посвященный 65-летию полета Бахчиванджи. На Свердловском аэродроме Кольцово, на месте катастрофы БИ — 1, заложили памятный камень; один из кратеров вулкана на Луне, одна из железнодорожных станций названы его именем. На доме, в котором жил Григорий Бахчиванджи, сейчас открыта мемориальная доска.
Через много лет после гибели Бахчиванджи, в 1962 году, когда были более подробно изучены его полеты, встал вопрос о достойном увековечивании памяти летчика, о присвоении ему звания Героя Советского Союза. Но решения этого пришлось ждать долгие годы. Преградой этому служило то, что 17 октября 1942 года, за испытания первого в мире боевого истребителя с ЖРД, Г. Я. Бахчиванджи уже был награжден Орденом Ленина… Однако, многие видные государственные деятели и военноначальники продолжали настаивать на своем. Наконец, 28 Апреля 1973 года вышел Указ Президиума Верховного Совета СССР: «За за героизм и самоотверженность, проявленные при испытаниях первых советских самолетов с реактивными двигателями и в боях с врагами в период Великой Отечественной войны, присвоить посмертно звание Героя Советского Союза летчику- испытателю капитану Григорию Яковлевичу Бахчиванджи». Так же награжден Орденами Ленина (дважды) и медалями.
Открытие мемориала состоялось 15 мая 1984 года. (в день первого полета БИ-1). На открытии присутствовали: космонавт Герой Советского Союза полковник В.И. Рождественский, Герой Советского Союза заслуженный летчик-испытатель СССР генерал-лейтенант авиации С.А. Микоян, командир части, в которой служил Г.Я. Бахчиванджи, полковник инженер В.И. Бойко, жена героя – И.Б. Покровская, его родные братья Степан Яковлевич, Анатолий Яковлевич, Борис Яковлевич, единственная в нашей стране женщина заслуженный лётчик-испытатель, соученица по Оренбургской школе пилотов Н.И. Русакова, сослуживцы родной его части.
15 мая 2012 года в ст. Бриньковская прошел праздник, который привлек к себе внимание краевых и федеральных телеканалов. Все торжество станичники посвятили своему земляку – Григорию Яковлевичу Бахчиванджи. Ровно 70 лет назад знаменитый летчик-испытатель впервые поднял в небо отечественный самолет БИ-1 с жидкостным ракетным двигателем!
В честь этой исторической даты в станице прошли торжества и народные гуляния, на которые приехали почетные гости со всей России: летчик – космонавт СССР, Герой Советского Союза Анатолий Николаевич Березовой, казачий генерал, депутат ЗСК Краснодарского края Владимир Прокофьевич Громов. Приехали и родственники Григория Яковлевича Бахчиванджи.
Центральным местом в этом празднике стало авиашоу знаменитой пилотажной группы Липецкого авиацентра «Соколы России». Свое выступление «Соколы» посвятили советскому летчику-испытателю Григорию Яковлевичу Бахчиванджи.
Воздушное шоу потрясло своей красотой и мощностью. Шесть истребителей Су-27 появились в небе над станицей Бриньковской! В этот момент сотни зрителей ахнули: «железные птицы» на огромной скорости начали показывать военные маневры!
«Соколы России» исполняли фигуры высшего пилотажа в полетном порядке: «ромб», «петля Нестерова», «ракушка», «вираж», «роспуск». Истребители находились на минимальных интервалах и дистанциях друг от друга. Руководил и участвовал в воздушном шоу — начальник Липецкого авиацентра, генерал-майор Александр Николаевич Харчевский
stroganov-fund.ru
БИ-1 — Википедия. Что такое БИ-1
БИ (БИ — Березняк-Исаев, или Ближний Истребитель) — ракетный самолёт, первый советский самолёт с жидкостным ракетным двигателем. Моноплан с низкорасположенным крылом, стартовая масса 1,5 т при запасе топлива (азотная кислота и керосин) 500 кг. Размах крыла 7,5 м.
История создания
Разработка начата в инициативном порядке в 1941 году конструкторами А. Я. Березняком и А. М. Исаевым в КБ завода № 293 в г. Химки (директор завода и главный конструктор КБ — В. Ф. Болховитинов).
Отправной точкой для проектирования самолёта послужило ознакомление в 1940 году А. Березняка с ракетным двигателем, разрабатываемом в НИИ-3 Л. С. Душкиным. Несмотря на то, что двигатель обладал достаточной тягой, он имел достаточно большой расход топлива и окислителя. Таким образом, время полёта самолёта могло быть всего от 1 до 4 минут. Однако при этом самолёт имел необычайно большие для того времени приёмистость, скорость и скороподъёмность. Именно исходя из этих особенностей, стало ясно будущее назначение самолёта — перехватчик. В начале 1940-х РЛС только разрабатывались, и обнаружение потенциальных целей перехватчиков осуществлялось в основном визуально. За время, достаточное для подготовки и взлёта винтовых перехватчиков, группа бомбардировщиков иногда успевала уже отбомбиться. Поэтому концепция «быстрого» ракетного перехватчика, работающего по схеме «молниеносный взлёт — одна быстрая атака — посадка на планировании» выглядела привлекательно не только для советских конструкторов — на аналогичной концепции построен и немецкий Me-163.
После начала Великой Отечественной войны работы резко ускорились: уже 9 июля эскизный проект был передан в ГКО, в августе ГКО принимает решение о постройке самолёта, а уже 1 сентября самолёт без двигателя отправляется в ЛИИ для начала лётных испытаний.
В ходе испытаний в режиме планёра в сентябре-октябре 1941 лётчиком Б. Н. Кудриным было проведено 15 полётов. Было подтверждено, что все аэродинамические данные самолёта, характеристики устойчивости и управляемости соответствуют расчётным.
В октябре 1941 принято решение об эвакуации завода № 293 на Урал. 7 ноября персонал завода начал развёртывание производства в посёлке Билимбай (г.о. Первоуральск, 60 км западнее г. Свердловск). К декабрю 1941 доводка самолёта была продолжена на новом месте.
Основные силы КБ были брошены на доводку двигателя Д-1-А-1100, так как группа Л. С. Душкина в НИИ-3 в это время уже была занята разработкой двигателя для нового ракетного самолёта самого НИИ-3 — 302. От КБ Болховитинова руководил работами А. Е. Росляков, от НИИ-3 — А. В. Палло (он работал в Билимбае до конца 1942, после чего был отозван в НИИ-3). Вместо заболевшего лётчика-испытателя Б. Н. Кудрина командование ВВС направило Г. Я. Бахчиванджи.
20 февраля 1942 во время работы двигателя на стенде произошёл взрыв. В результате пострадали А. В. Палло и Г. Я. Бахчиванджи, были повреждены стенд и двигатель. Однако уже в марте испытания были продолжены.
25 апреля 1942 самолёт был перебазирован на аэродром НИИ ВВС близ г. Кольцово (80 км от Билимбая и Первоуральска). 30 апреля были осуществлены пробные включения двигателя, 2 мая — пробежка по аэродрому, 13 мая — подлёт длиной около 50 м на высоте около 1 м.
15 мая 1942 самолёт БИ под управлением Г. Я. Бахчиванджи впервые взлетел с использованием ракетного двигателя. Полёт продолжался 3 мин 9 сек, за 60 сек работы ЖРД была достигнута высота 840 метров, при максимальной скорости 400 км/ч и максимальной скороподъёмности 23 м/с.
Для нас, стоявших на земле, этот взлёт был необычным. Непривычно быстро набирая скорость, самолёт через 10 секунд оторвался от земли и через 30 секунд скрылся из глаз. Только пламя двигателя говорило о том, где он находится. Так прошло несколько минут. Не скрою, у меня затряслись поджилки. Наконец, Бахчиванджи возвратился и сел на аэродром.
Посадка получилась жёсткой, одна стойка шасси подломилась, колесо отскочило и покатилось по аэродрому.
Для лётчика это тоже был не просто первый полёт на новом самолёте, но полёт на аппарате новых непривычных качеств, которые потребовали от него убыстрения всех действий и мышления в силу кратковременности полёта и сильно возросших ускорений движения. Машина вела себя совершенно не так, как другие самолёты того времени, из-за этого лётчик не полностью выполнил заданную программу, но главным было то, что он осуществил этот полёт и благополучно возвратился.
После полёта выяснилось, что за весь цикл испытаний БИ уже достаточно повреждён азотной кислотой. Было принято решение о производстве ещё двух экспериментальных БИ и закладке небольшой (30-40 машин) войсковой серии БИ-ВС. От опытных самолётов БИ-ВС отличались вооружением: в дополнение к двум пушкам под фюзеляжем перед кабиной лётчика устанавливалась бомбовая кассета. В кассете размещалось десять мелких бомб калибром 2,5 кг, обладавших большой взрывной силой. Бомбы были рассчитаны для сброса на бомбардировщики, идущие строем, и поражение их осколками и взрывной волной.
В 1943 г. было осуществлено ещё шесть полётов на втором (БИ-2) и третьем (БИ-3) экземплярах самолёта. Один из полётов выполнял К.А. Груздев, остальные — Г. Я. Бахчиванджи. В частности, при участии академика А. И. Берга и Б. Е. Чертока создавался радиоопределитель координат самолёта (РОКС)[1].
Задание на полёт 27 марта 1943 (седьмой по счёту, шестой в 1943) отличалось от предыдущих. Если ранее самолёт испытывался на максимальную высоту и скороподъёмность, то теперь он должен был испытываться на максимальную скорость полёта. Для этого лётчик-испытатель должен был на постоянной высоте 2 тыс. м. дождаться выключения двигателя по окончании топлива. С точки зрения наблюдателей с земли до момента выключения двигателя полёт проходил по плану, однако потом самолёт вошёл в пике и, не совершая попыток выйти из него, столкнулся с землёй. Лётчик-испытатель Григорий Бахчиванджи погиб.
Памятник возле аэропорта КольцовоВысказывается несколько возможных причин катастрофы:
- аварийная комиссия установила: при выключении двигателя самолёт резко снизил скорость, лётчик ударился солнечным сплетением о штурвал и потерял сознание, соответственно не управлял самолётом и не предпринимал попыток спастись;
- после катастрофы в ходе продувок БИ в новой аэродинамической трубе ЦАГИ, позволявшей имитировать соответствующие скорости, было выявлено новое явление — «затягивание в пикирование»[2]. «Затягивание» проявляется на скоростях свыше 800 км/ч (большие дозвуковые скорости) и вызывается смещением назад аэродинамического фокуса. Дальнейшие продувки показали, что затягивание в пикирование на таких скоростях характерно для самолётов с прямым крылом обычного профиля в результате развития волнового кризиса. Точная скорость полёта, достигнутая БИ в этом полёте, неизвестна из-за катастрофического разрушения измерительных приборов, но она оценивается в 800—1000 км/ч.
Возможно, катастрофа БИ 27 марта 1943 произошла по обеим названным причинам.
Эта катастрофа привела к отмене начала производства БИ и уничтожению уже заложенных БИ-ВС.
В 1943 завод Болховитинова был возвращён в Москву. Было построено ещё несколько самолётов, однако испытания сдерживало отсутствие двигателя — единственный Д-1-А-1100 Душкина был потерян в катастрофе 27.03.43, новых НИИ-3 не поставлял. Это привело к тому, что А. М. Исаев был вынужден разработать свой двигатель, РД-1, представлявший собой несколько модифицированную версию Д-1-А-1100. Он был установлен на седьмом самолете БИ, и дважды осуществлён полёт с их включением. Кроме того, было сделано ещё несколько машин, использовавшихся в испытаниях в режиме планёра и с двумя ПВРД ДМ-4 конструкции И. А. Меркулова (они разрабатывались как вспомогательные для винтовых самолётов).
По мере появления в середине 1940-х реактивных самолётов на ТРД стала ясна дальнейшая бесперспективность работы над ракетными истребителями вообще, и над БИ в частности, в первую очередь из-за крайне ограниченной продолжительности полёта.
Однако опыт, накопленный в КБ Болховитинова при работе над БИ, был очень полезен, а выходцы из его КБ в дальнейшем были заметными фигурами в советской ракетной и космической технике. Двое конструкторов БИ стали основателями двух конструкторских школ: А. Я. Березняк основал ОКБ-155, занимавшее лидирующее положение в СССР в вопросах разработки крылатых ракет, а А. М. Исаев стал основателем ОКБ-2, специализирующемся на ЖРД малой и средней тяги для ракет и космических аппаратов.
Всего было выпущено 9 самолётов. Из них 1 был выпущен в Москве, остальные выпускались авиационным заводом № 381, расположенным в г. Нижний Тагил на территории Уралвагонзавода (УВЗ).
Полёты БИ с взлётом при помощи ЖРД
| Дата | Машина | Лётчик | Тяга, кгс | Время полёта с ЖРД, с | Высота, м | Скорость, км/ч | Скороподъёмность, м/с | Примечание |
|---|---|---|---|---|---|---|---|---|
| 15.05.1942 | БИ-1 | Бахчиванджи | 600 | 66 | 840 | 400 | 23 | |
| 10.01.1943 | БИ-2 | Бахчиванджи | 800 | 63 | 1100 | 400 | — | |
| 12.01.1943 | БИ-2 | Груздев | 1100 | 58 | 2190 | 675 | — | |
| 11.03.1943 | БИ-3 | Бахчиванджи | 1100 | 80 | 4000 | 600 | 82 | |
| 14.03.1943 | БИ-3 | Бахчиванджи | 1100 | 84 | 3000 | ~650 | — | |
| 21.03.1943 | БИ-3 | Бахчиванджи | 1100 | 30 | 3000 | 550 | 160 | |
| 27.03.1943 | БИ-3 | Бахчиванджи | 1100 | 89 | 2000 | >800 | — | Авария. Самолёт потерян. Лётчик-испытатель Григорий Яковлевич Бахчиванджи погиб. |
| 24.01.1945 | БИ-7 | Кудрин | 1100 | 72,3 | 1250 | 587 | 87 | |
| 09.03.1945 | БИ-7 | Байкалов | 1100 | 73 | 3500 | 550 | — |
Примечания
Ссылки
Видео:
wiki.sc
1 — это… Что такое БИ-1?
| БИ-1 | |
|---|---|
| БИ-1 | |
| Тип | ракетный истребитель |
| Главный конструктор | А. Я. Березняк А. М. Исаев |
| Первый полёт | 15 мая 1942 |
БИ (БИ — Березняк — Исаев, также известен под именем «БИ-1») — ракетный самолёт, первый советский самолёт с жидкостным ракетным двигателем. Моноплан с низкорасположенным крылом, стартовая масса 1,5 т при запасе топлива (азотная кислота и керосин) 500 кг. Размах крыла 7,5 м.
История создания
Разработка начата в инициативном порядке в 1941 году конструкторами А. Я. Березняком и А. М. Исаевым в КБ завода №293 в г. Химки (директор завода и главный конструктор КБ — В. Ф. Болховитинов).
Отправной точкой для проектирования самолёта послужило ознакомление в 1940 году А. Березняка с ракетным двигателем, разрабатываемом в НИИ-3 Л. С. Душкиным. Несмотря на то, что двигатель обладал достаточной тягой, он имел достаточно большой расход топлива и окислителя. Таким образом, время полёта самолёта могло быть всего от 1 до 4 минут. Однако при этом самолёт имел необычайно большие для того времени приемистость, скорость и скороподъемность. Именно исходя из этих особенностей, стало ясно будущее назначение самолёта — перехватчик. В начале 1940-х РЛС только разрабатывались, и обнаружение потенциальных целей перехватчиков осуществлялось в основном визуально. За время, достаточное для подготовки и взлёта винтовых перехватчиков, группа бомбардировщиков иногда успевала уже отбомбиться. Поэтому концепция «быстрого» ракетного перехватчика, работающего по схеме «молниеносный взлёт — одна быстрая атака — посадка на планировании» выглядела привлекательно не только для советских конструкторов — на аналогичной концепции построен и немецкий Me-163.
После начала Великой Отечественной войны работы резко ускорились: уже 9 июля эскизный проект был передан в ГКО, в августе ГКО принимает решение о постройке самолёта, а уже 1 сентября самолёт без двигателя отправляется в ЛИИ для начала лётных испытаний.
В ходе испытаний в режиме планера в сентябре-октябре 1941 лётчиком Б. Н. Кудриным было проведено 15 полетов. Было подтверждено, что все аэродинамические данные самолета, характеристики устойчивости и управляемости соответствуют расчетным.
В октябре 1941 принято решение об эвакуации завода №293 на Урал. 7 ноября персонал завода начал развёртывание производства в посёлке Билимбай (60 км. западнее г. Свердловск). К декабрю 1941 доводка самолёта была продолжена на новом месте.
Основные силы КБ были брошены на доводку двигателя Д-1-А-1100, т.к. группа Л.С. Душкина в НИИ-3 в это время уже была занята разработкой двигателя для нового ракетного самолёта самого НИИ-3 — 302. От КБ Болховитинова руководил работами А. Е. Росляков, от НИИ-3 — А. В. Палло (он работал в Билимбае до конца 1942, после чего был отозван в НИИ-3). Вместо заболевшего летчика-испытателя Б.Н. Кудрина командование ВВС направило Г. Я. Бахчиванджи.
20 февраля 1942 во время работы двигателя на стенде произошёл взрыв. В результате пострадали А.В. Палло и Г.Я. Бахчиванджи, были повреждены стенд и двигатель. Однако уже в марте испытания были продолжены.
25 апреля 1942 самолёт был перебазирован на аэродром НИИ ВВС близ г. Кольцово (80 км. от Билимбая). 30 апреля были осуществлены пробные включения двигателя, 2 мая — пробежка по аэродрому, 13 мая — подлёт длиной около 50 м. на высоте около 1 м.
15 мая 1942 самолёт БИ-1 под управлением Г.Я. Бахчиванджи впервые взлетел с использованием ракетного двигателя. Полет продолжался 3 мин 9 сек, за 60 сек работы ЖРД была достигнута высота 840 метров, при максимальной скорости 400 км/ч и максимальной скороподъемности 23 м/с.
Для нас, стоявших на земле, этот взлет был необычным. Непривычно быстро набирая скорость, самолет через 10 секунд оторвался от земли и через 30 секунд скрылся из глаз. Только пламя двигателя говорило о том, где он находится. Так прошло несколько минут. Не скрою, у меня затряслись поджилки. Наконец, Бахчиванджи возвратился и сел на аэродром.
Посадка получилась жесткой, одна стойка шасси подломилась, колесо отскочило и покатилось по аэродрому.
Для летчика это тоже был не просто первый полет на новом самолете, но полет на аппарате новых непривычных качеств, которые потребовали от него убыстрения всех действий и мышления в силу кратковременности полета и сильно возросших ускорений движения. Машина вела себя совершенно не так, как другие самолеты того времени, из-за этого летчик не полностью выполнил заданную программу, но главным было то, что он осуществил этот полет и благополучно возвратился.
— В. Ф. Болховитинов
После полёта выяснилось, что за весь цикл испытаний БИ-1 уже достаточно повреждён азотной кислотой. Было принято решение о производстве ещё двух экспериментальных БИ и закладке небольшой (30-40 машин) войсковой серии БИ-ВС. От опытных самолетов БИ-ВС отличались вооружением: в дополнение к двум пушкам под фюзеляжем перед кабиной летчика устанавливалась бомбовая кассета. В кассете размещалось десять мелких бомб калибром 2,5 кг, обладавших большой взрывной силой. Бомбы были рассчитаны для сброса на бомбардировщики, идущие строем, и поражение их осколками и взрывной волной.
В 1943 г. было осуществлено ещё шесть полётов на втором (БИ-2) и третьем (БИ-3) экземплярах самолёта. Один из полётов выполнял К.А. Груздев, остальные — Г.Я. Бахчиванджи.
Задание на полёт 27 марта 1943 (седьмой по счёту, шестой в 1943) отличалось от предыдущих. Если ранее самолёт испытывался на максимальную высоту и скороподъемность, то теперь он должен был испытываться на максимальную скорость полёта. Для этого лётчик-испытатель должен был на постоянной высоте 2 тыс. м. дождаться выключения двигателя по окончании топлива. С точки зрения наблюдателей с земли до момента выключения двигателя полёт проходил по плану, однако потом самолёт вошёл в пике и, не совершая попыток выйти из него, столкнулся с землёй. Лётчик-испытатель погиб.
Памятник возле аэропорта КольцовоВысказывается несколько возможных причин катастрофы:
- аварийная комиссия установила: при выключении двигателя самолёт резко снизил скорость, лётчик ударился солнечным сплетением о штурвал и потерял сознание, соответственно не управлял самолётом и не предпринимал попыток спастись;
- после катастрофы в ходе продувок БИ в новой аэродинамической трубе ЦАГИ, позволявшей имитировать соответствующие скорости, было выявлено новое явление — «затягивание в пикирование»[1]. «Затягивание» проявляется на скоростях свыше 800 км/ч (большие дозвуковые скорости) и вызывается смещением назад аэродинамического фокуса. Дальнейшие продувки показали, что затягивание в пикирование на таких скоростях характерно для самолётов с прямым крылом обычного профиля в результате развития волнового кризиса. Точная скорость полёта, достигнутая БИ в этом полёте, неизвестна из-за катастрофического разрушения измерительных приборов, но она оценивается в 800-1000 км/ч.
Возможно, катастрофа БИ 27 марта 1943 произошла по обеим названным причинам.
Эта катастрофа привела к отмене начала производства БИ и уничтожению уже заложенных БИ-ВС.
В 1943 завод Болховитинова был возвращён в Москву. Было построено ещё несколько самолётов, однако испытания сдерживало отсутствие двигателя — единственный Д-1-А-1100 Душкина был потерян в катастрофе 27.03.43, новых НИИ-3 не поставлял. Это привело к тому, что А. М. Исаев был вынужден разработать свой двигатель, РД-1, представлявший собой несколько модифицированную версию Д-1-А-1100. Он был установлен на БИ-7, и дважды осуществлён полёт с их включением. Кроме того, было сделано ещё несколько машин, использовавшихся в испытаниях в режиме планера и с двумя ПВРД ДМ-4 конструкции И.А. Меркулова (они разрабатывались как вспомогательные для винтовых самолётов).
По мере появления в середине 1940-х реактивных самолётов на ТРД стала ясна дальнейшая бесперспективность работы над ракетными истребителями вообще, и над БИ в частности, в первую очередь из-за крайне ограниченной продолжительности полёта.
Однако опыт, накопленный в КБ Болховитинова при работе над БИ, был очень полезен, а выходцы из его КБ в дальнейшем были заметными фигурами в советской ракетной и космической технике. Двое конструкторов БИ стали основателями двух конструкторских школ: А. Я. Березняк основал ОКБ-155, занимавшее лидирующее положение в СССР в вопросах разработки крылатых ракет, а А. М. Исаев стал основателем ОКБ-2, специализирующемся на ЖРД малой и средней тяги для ракет и космических аппаратов.
Всего было выпущено 9 самолётов. Из них 1 был выпущен в Москве, остальные выпускались авиационным заводом №381, расположенным в г. Нижний Тагил на территории Уралвагонзавода (УВЗ).
- ↑ Игорь Шелест «Лечу за мечтой»[1]
Полёты БИ с взлётом при помощи ЖРД
| Дата | Машина | Лётчик | Тяга, кгс | Время полёта с ЖРД, с | Высота, м | Скорость, км/ч | Скороподъемность, м/с | Примечание |
|---|---|---|---|---|---|---|---|---|
| 15.05.42 | БИ-1 | Бахчиванджи | 600 | 66 | 840 | 400 | 23 | |
| 10.01.43 | БИ-2 | Бахчиванджи | 800 | 63 | 1100 | 400 | — | |
| 12.01.43 | БИ-2 | Груздев | 1100 | 58 | 2190 | 675 | — | |
| 11.03.43 | БИ-3 | Бахчиванджи | 1100 | 80 | 4000 | 600 | 82 | |
| 14.03.43 | БИ-3 | Бахчиванджи | 1100 | 84 | 3000 | ~650 | — | |
| 21.03.43 | БИ-3 | Бахчиванджи | 1100 | 30 | 3000 | 550 | 160 | |
| 27.03.43 | БИ-3 | Бахчиванджи | 1100 | 89 | 2000 | >800 | — | Авария. Самолет потерян. Летчик-испытатель Григо́рий Я́ковлевич Бахчиванджи́ погиб. |
| 24.01.45 | БИ-7 | Кудрин | 1100 | 72,3 | 1250 | 587 | 87 | |
| 09.03.45 | БИ-7 | Байкалов | 1100 | 73 | 3500 | 550 | — |
Ссылки
Видео:
dic.academic.ru
БИ-1 — Википедия
БИ (БИ — Березняк-Исаев, или Ближний Истребитель) — ракетный самолёт, первый советский самолёт с жидкостным ракетным двигателем. Моноплан с низкорасположенным крылом, стартовая масса 1,5 т при запасе топлива (азотная кислота и керосин) 500 кг. Размах крыла 7,5 м.
История создания
Разработка начата в инициативном порядке в 1941 году конструкторами А. Я. Березняком и А. М. Исаевым в КБ завода № 293 в г. Химки (директор завода и главный конструктор КБ — В. Ф. Болховитинов).
Отправной точкой для проектирования самолёта послужило ознакомление в 1940 году А. Березняка с ракетным двигателем, разрабатываемом в НИИ-3 Л. С. Душкиным. Несмотря на то, что двигатель обладал достаточной тягой, он имел достаточно большой расход топлива и окислителя. Таким образом, время полёта самолёта могло быть всего от 1 до 4 минут. Однако при этом самолёт имел необычайно большие для того времени приёмистость, скорость и скороподъёмность. Именно исходя из этих особенностей, стало ясно будущее назначение самолёта — перехватчик. В начале 1940-х РЛС только разрабатывались, и обнаружение потенциальных целей перехватчиков осуществлялось в основном визуально. За время, достаточное для подготовки и взлёта винтовых перехватчиков, группа бомбардировщиков иногда успевала уже отбомбиться. Поэтому концепция «быстрого» ракетного перехватчика, работающего по схеме «молниеносный взлёт — одна быстрая атака — посадка на планировании» выглядела привлекательно не только для советских конструкторов — на аналогичной концепции построен и немецкий Me-163.
После начала Великой Отечественной войны работы резко ускорились: уже 9 июля эскизный проект был передан в ГКО, в августе ГКО принимает решение о постройке самолёта, а уже 1 сентября самолёт без двигателя отправляется в ЛИИ для начала лётных испытаний.
В ходе испытаний в режиме планёра в сентябре-октябре 1941 лётчиком Б. Н. Кудриным было проведено 15 полётов. Было подтверждено, что все аэродинамические данные самолёта, характеристики устойчивости и управляемости соответствуют расчётным.
В октябре 1941 принято решение об эвакуации завода № 293 на Урал. 7 ноября персонал завода начал развёртывание производства в посёлке Билимбай (г.о. Первоуральск, 60 км западнее г. Свердловск). К декабрю 1941 доводка самолёта была продолжена на новом месте.
Основные силы КБ были брошены на доводку двигателя Д-1-А-1100, так как группа Л. С. Душкина в НИИ-3 в это время уже была занята разработкой двигателя для нового ракетного самолёта самого НИИ-3 — 302. От КБ Болховитинова руководил работами А. Е. Росляков, от НИИ-3 — А. В. Палло (он работал в Билимбае до конца 1942, после чего был отозван в НИИ-3). Вместо заболевшего лётчика-испытателя Б. Н. Кудрина командование ВВС направило Г. Я. Бахчиванджи.
20 февраля 1942 во время работы двигателя на стенде произошёл взрыв. В результате пострадали А. В. Палло и Г. Я. Бахчиванджи, были повреждены стенд и двигатель. Однако уже в марте испытания были продолжены.
25 апреля 1942 самолёт был перебазирован на аэродром НИИ ВВС близ г. Кольцово (80 км от Билимбая и Первоуральска). 30 апреля были осуществлены пробные включения двигателя, 2 мая — пробежка по аэродрому, 13 мая — подлёт длиной около 50 м на высоте около 1 м.
15 мая 1942 самолёт БИ под управлением Г. Я. Бахчиванджи впервые взлетел с использованием ракетного двигателя. Полёт продолжался 3 мин 9 сек, за 60 сек работы ЖРД была достигнута высота 840 метров, при максимальной скорости 400 км/ч и максимальной скороподъёмности 23 м/с.
Для нас, стоявших на земле, этот взлёт был необычным. Непривычно быстро набирая скорость, самолёт через 10 секунд оторвался от земли и через 30 секунд скрылся из глаз. Только пламя двигателя говорило о том, где он находится. Так прошло несколько минут. Не скрою, у меня затряслись поджилки. Наконец, Бахчиванджи возвратился и сел на аэродром.
Посадка получилась жёсткой, одна стойка шасси подломилась, колесо отскочило и покатилось по аэродрому.
Для лётчика это тоже был не просто первый полёт на новом самолёте, но полёт на аппарате новых непривычных качеств, которые потребовали от него убыстрения всех действий и мышления в силу кратковременности полёта и сильно возросших ускорений движения. Машина вела себя совершенно не так, как другие самолёты того времени, из-за этого лётчик не полностью выполнил заданную программу, но главным было то, что он осуществил этот полёт и благополучно возвратился.
После полёта выяснилось, что за весь цикл испытаний БИ уже достаточно повреждён азотной кислотой. Было принято решение о производстве ещё двух экспериментальных БИ и закладке небольшой (30-40 машин) войсковой серии БИ-ВС. От опытных самолётов БИ-ВС отличались вооружением: в дополнение к двум пушкам под фюзеляжем перед кабиной лётчика устанавливалась бомбовая кассета. В кассете размещалось десять мелких бомб калибром 2,5 кг, обладавших большой взрывной силой. Бомбы были рассчитаны для сброса на бомбардировщики, идущие строем, и поражение их осколками и взрывной волной.
В 1943 г. было осуществлено ещё шесть полётов на втором (БИ-2) и третьем (БИ-3) экземплярах самолёта. Один из полётов выполнял К.А. Груздев, остальные — Г. Я. Бахчиванджи. В частности, при участии академика А. И. Берга и Б. Е. Чертока создавался радиоопределитель координат самолёта (РОКС)[1].
Задание на полёт 27 марта 1943 (седьмой по счёту, шестой в 1943) отличалось от предыдущих. Если ранее самолёт испытывался на максимальную высоту и скороподъёмность, то теперь он должен был испытываться на максимальную скорость полёта. Для этого лётчик-испытатель должен был на постоянной высоте 2 тыс. м. дождаться выключения двигателя по окончании топлива. С точки зрения наблюдателей с земли до момента выключения двигателя полёт проходил по плану, однако потом самолёт вошёл в пике и, не совершая попыток выйти из него, столкнулся с землёй. Лётчик-испытатель Григорий Бахчиванджи погиб.
Памятник возле аэропорта КольцовоВысказывается несколько возможных причин катастрофы:
- аварийная комиссия установила: при выключении двигателя самолёт резко снизил скорость, лётчик ударился солнечным сплетением о штурвал и потерял сознание, соответственно не управлял самолётом и не предпринимал попыток спастись;
- после катастрофы в ходе продувок БИ в новой аэродинамической трубе ЦАГИ, позволявшей имитировать соответствующие скорости, было выявлено новое явление — «затягивание в пикирование»[2]. «Затягивание» проявляется на скоростях свыше 800 км/ч (большие дозвуковые скорости) и вызывается смещением назад аэродинамического фокуса. Дальнейшие продувки показали, что затягивание в пикирование на таких скоростях характерно для самолётов с прямым крылом обычного профиля в результате развития волнового кризиса. Точная скорость полёта, достигнутая БИ в этом полёте, неизвестна из-за катастрофического разрушения измерительных приборов, но она оценивается в 800—1000 км/ч.
Возможно, катастрофа БИ 27 марта 1943 произошла по обеим названным причинам.
Эта катастрофа привела к отмене начала производства БИ и уничтожению уже заложенных БИ-ВС.
В 1943 завод Болховитинова был возвращён в Москву. Было построено ещё несколько самолётов, однако испытания сдерживало отсутствие двигателя — единственный Д-1-А-1100 Душкина был потерян в катастрофе 27.03.43, новых НИИ-3 не поставлял. Это привело к тому, что А. М. Исаев был вынужден разработать свой двигатель, РД-1, представлявший собой несколько модифицированную версию Д-1-А-1100. Он был установлен на седьмом самолете БИ, и дважды осуществлён полёт с их включением. Кроме того, было сделано ещё несколько машин, использовавшихся в испытаниях в режиме планёра и с двумя ПВРД ДМ-4 конструкции И. А. Меркулова (они разрабатывались как вспомогательные для винтовых самолётов).
По мере появления в середине 1940-х реактивных самолётов на ТРД стала ясна дальнейшая бесперспективность работы над ракетными истребителями вообще, и над БИ в частности, в первую очередь из-за крайне ограниченной продолжительности полёта.
Однако опыт, накопленный в КБ Болховитинова при работе над БИ, был очень полезен, а выходцы из его КБ в дальнейшем были заметными фигурами в советской ракетной и космической технике. Двое конструкторов БИ стали основателями двух конструкторских школ: А. Я. Березняк основал ОКБ-155, занимавшее лидирующее положение в СССР в вопросах разработки крылатых ракет, а А. М. Исаев стал основателем ОКБ-2, специализирующемся на ЖРД малой и средней тяги для ракет и космических аппаратов.
Всего было выпущено 9 самолётов. Из них 1 был выпущен в Москве, остальные выпускались авиационным заводом № 381, расположенным в г. Нижний Тагил на территории Уралвагонзавода (УВЗ).
Полёты БИ с взлётом при помощи ЖРД
| Дата | Машина | Лётчик | Тяга, кгс | Время полёта с ЖРД, с | Высота, м | Скорость, км/ч | Скороподъёмность, м/с | Примечание |
|---|---|---|---|---|---|---|---|---|
| 15.05.1942 | БИ-1 | Бахчиванджи | 600 | 66 | 840 | 400 | 23 | |
| 10.01.1943 | БИ-2 | Бахчиванджи | 800 | 63 | 1100 | 400 | — | |
| 12.01.1943 | БИ-2 | Груздев | 1100 | 58 | 2190 | 675 | — | |
| 11.03.1943 | БИ-3 | Бахчиванджи | 1100 | 80 | 4000 | 600 | 82 | |
| 14.03.1943 | БИ-3 | Бахчиванджи | 1100 | 84 | 3000 | ~650 | — | |
| 21.03.1943 | БИ-3 | Бахчиванджи | 1100 | 30 | 3000 | 550 | 160 | |
| 27.03.1943 | БИ-3 | Бахчиванджи | 1100 | 89 | 2000 | >800 | — | Авария. Самолёт потерян. Лётчик-испытатель Григорий Яковлевич Бахчиванджи погиб. |
| 24.01.1945 | БИ-7 | Кудрин | 1100 | 72,3 | 1250 | 587 | 87 | |
| 09.03.1945 | БИ-7 | Байкалов | 1100 | 73 | 3500 | 550 | — |
Примечания
Ссылки
Видео:
wikipedia.green
БИ-1 Википедия
БИ (БИ — Березняк-Исаев, или Ближний Истребитель) — ракетный самолёт, первый советский самолёт с жидкостным ракетным двигателем. Моноплан с низкорасположенным крылом, стартовая масса 1,5 т при запасе топлива (азотная кислота и керосин) 500 кг. Размах крыла 7,5 м.
История создания
Разработка начата в инициативном порядке в 1941 году конструкторами А. Я. Березняком и А. М. Исаевым в КБ завода № 293 в г. Химки (директор завода и главный конструктор КБ — В. Ф. Болховитинов).
Отправной точкой для проектирования самолёта послужило ознакомление в 1940 году А. Березняка с ракетным двигателем, разрабатываемом в НИИ-3 Л. С. Душкиным. Несмотря на то, что двигатель обладал достаточной тягой, он имел достаточно большой расход топлива и окислителя. Таким образом, время полёта самолёта могло быть всего от 1 до 4 минут. Однако при этом самолёт имел необычайно большие для того времени приёмистость, скорость и скороподъёмность. Именно исходя из этих особенностей, стало ясно будущее назначение самолёта — перехватчик. В начале 1940-х РЛС только разрабатывались, и обнаружение потенциальных целей перехватчиков осуществлялось в основном визуально. За время, достаточное для подготовки и взлёта винтовых перехватчиков, группа бомбардировщиков иногда успевала уже отбомбиться. Поэтому концепция «быстрого» ракетного перехватчика, работающего по схеме «молниеносный взлёт — одна быстрая атака — посадка на планировании» выглядела привлекательно не только для советских конструкторов — на аналогичной концепции построен и немецкий Me-163.
После начала Великой Отечественной войны работы резко ускорились: уже 9 июля эскизный проект был передан в ГКО, в августе ГКО принимает решение о постройке самолёта, а уже 1 сентября самолёт без двигателя отправляется в ЛИИ для начала лётных испытаний.
В ходе испытаний в режиме планёра в сентябре-октябре 1941 лётчиком Б. Н. Кудриным было проведено 15 полётов. Было подтверждено, что все аэродинамические данные самолёта, характеристики устойчивости и управляемости соответствуют расчётным.
В октябре 1941 принято решение об эвакуации завода № 293 на Урал. 7 ноября персонал завода начал развёртывание производства в посёлке Билимбай (г.о. Первоуральск, 60 км западнее г. Свердловск). К декабрю 1941 доводка самолёта была продолжена на новом месте.
Основные силы КБ были брошены на доводку двигателя Д-1-А-1100, так как группа Л. С. Душкина в НИИ-3 в это время уже была занята разработкой двигателя для нового ракетного самолёта самого НИИ-3 — 302. От КБ Болховитинова руководил работами А. Е. Росляков, от НИИ-3 — А. В. Палло (он работал в Билимбае до конца 1942, после чего был отозван в НИИ-3). Вместо заболевшего лётчика-испытателя Б. Н. Кудрина командование ВВС направило Г. Я. Бахчиванджи.
20 февраля 1942 во время работы двигателя на стенде произошёл взрыв. В результате пострадали А. В. Палло и Г. Я. Бахчиванджи, были повреждены стенд и двигатель. Однако уже в марте испытания были продолжены.
25 апреля 1942 самолёт был перебазирован на аэродром НИИ ВВС близ г. Кольцово (80 км от Билимбая и Первоуральска). 30 апреля были осуществлены пробные включения двигателя, 2 мая — пробежка по аэродрому, 13 мая — подлёт длиной около 50 м на высоте около 1 м.
15 мая 1942 самолёт БИ под управлением Г. Я. Бахчиванджи впервые взлетел с использованием ракетного двигателя. Полёт продолжался 3 мин 9 сек, за 60 сек работы ЖРД была достигнута высота 840 метров, при максимальной скорости 400 км/ч и максимальной скороподъёмности 23 м/с.
Для нас, стоявших на земле, этот взлёт был необычным. Непривычно быстро набирая скорость, самолёт через 10 секунд оторвался от земли и через 30 секунд скрылся из глаз. Только пламя двигателя говорило о том, где он находится. Так прошло несколько минут. Не скрою, у меня затряслись поджилки. Наконец, Бахчиванджи возвратился и сел на аэродром.
Посадка получилась жёсткой, одна стойка шасси подломилась, колесо отскочило и покатилось по аэродрому.
Для лётчика это тоже был не просто первый полёт на новом самолёте, но полёт на аппарате новых непривычных качеств, которые потребовали от него убыстрения всех действий и мышления в силу кратковременности полёта и сильно возросших ускорений движения. Машина вела себя совершенно не так, как другие самолёты того времени, из-за этого лётчик не полностью выполнил заданную программу, но главным было то, что он осуществил этот полёт и благополучно возвратился.
После полёта выяснилось, что за весь цикл испытаний БИ уже достаточно повреждён азотной кислотой. Было принято решение о производстве ещё двух экспериментальных БИ и закладке небольшой (30-40 машин) войсковой серии БИ-ВС. От опытных самолётов БИ-ВС отличались вооружением: в дополнение к двум пушкам под фюзеляжем перед кабиной лётчика устанавливалась бомбовая кассета. В кассете размещалось десять мелких бомб калибром 2,5 кг, обладавших большой взрывной силой. Бомбы были рассчитаны для сброса на бомбардировщики, идущие строем, и поражение их осколками и взрывной волной.
В 1943 г. было осуществлено ещё шесть полётов на втором (БИ-2) и третьем (БИ-3) экземплярах самолёта. Один из полётов выполнял К.А. Груздев, остальные — Г. Я. Бахчиванджи. В частности, при участии академика А. И. Берга и Б. Е. Чертока создавался радиоопределитель координат самолёта (РОКС)[1].
Задание на полёт 27 марта 1943 (седьмой по счёту, шестой в 1943) отличалось от предыдущих. Если ранее самолёт испытывался на максимальную высоту и скороподъёмность, то теперь он должен был испытываться на максимальную скорость полёта. Для этого лётчик-испытатель должен был на постоянной высоте 2 тыс. м. дождаться выключения двигателя по окончании топлива. С точки зрения наблюдателей с земли до момента выключения двигателя полёт проходил по плану, однако потом самолёт вошёл в пике и, не совершая попыток выйти из него, столкнулся с землёй. Лётчик-испытатель Григорий Бахчиванджи погиб.
Памятник возле аэропорта КольцовоВысказывается несколько возможных причин катастрофы:
- аварийная комиссия установила: при выключении двигателя самолёт резко снизил скорость, лётчик ударился солнечным сплетением о штурвал и потерял сознание, соответственно не управлял самолётом и не предпринимал попыток спастись;
- после катастрофы в ходе продувок БИ в новой аэродинамической трубе ЦАГИ, позволявшей имитировать соответствующие скорости, было выявлено новое явление — «затягивание в пикирование»[2]. «Затягивание» проявляется на скоростях свыше 800 км/ч (большие дозвуковые скорости) и вызывается смещением назад аэродинамического фокуса. Дальнейшие продувки показали, что затягивание в пикирование на таких скоростях характерно для самолётов с прямым крылом обычного профиля в результате развития волнового кризиса. Точная скорость полёта, достигнутая БИ в этом полёте, неизвестна из-за катастрофического разрушения измерительных приборов, но она оценивается в 800—1000 км/ч.
Возможно, катастрофа БИ 27 марта 1943 произошла по обеим названным причинам.
Эта катастрофа привела к отмене начала производства БИ и уничтожению уже заложенных БИ-ВС.
В 1943 завод Болховитинова был возвращён в Москву. Было построено ещё несколько самолётов, однако испытания сдерживало отсутствие двигателя — единственный Д-1-А-1100 Душкина был потерян в катастрофе 27.03.43, новых НИИ-3 не поставлял. Это привело к тому, что А. М. Исаев был вынужден разработать свой двигатель, РД-1, представлявший собой несколько модифицированную версию Д-1-А-1100. Он был установлен на седьмом самолете БИ, и дважды осуществлён полёт с их включением. Кроме того, было сделано ещё несколько машин, использовавшихся в испытаниях в режиме планёра и с двумя ПВРД ДМ-4 конструкции И. А. Меркулова (они разрабатывались как вспомогательные для винтовых самолётов).
По мере появления в середине 1940-х реактивных самолётов на ТРД стала ясна дальнейшая бесперспективность работы над ракетными истребителями вообще, и над БИ в частности, в первую очередь из-за крайне ограниченной продолжительности полёта.
Однако опыт, накопленный в КБ Болховитинова при работе над БИ, был очень полезен, а выходцы из его КБ в дальнейшем были заметными фигурами в советской ракетной и космической технике. Двое конструкторов БИ стали основателями двух конструкторских школ: А. Я. Березняк основал ОКБ-155, занимавшее лидирующее положение в СССР в вопросах разработки крылатых ракет, а А. М. Исаев стал основателем ОКБ-2, специализирующемся на ЖРД малой и средней тяги для ракет и космических аппаратов.
Всего было выпущено 9 самолётов. Из них 1 был выпущен в Москве, остальные выпускались авиационным заводом № 381, расположенным в г. Нижний Тагил на территории Уралвагонзавода (УВЗ).
Полёты БИ с взлётом при помощи ЖРД
| Дата | Машина | Лётчик | Тяга, кгс | Время полёта с ЖРД, с | Высота, м | Скорость, км/ч | Скороподъёмность, м/с | Примечание |
|---|---|---|---|---|---|---|---|---|
| 15.05.1942 | БИ-1 | Бахчиванджи | 600 | 66 | 840 | 400 | 23 | |
| 10.01.1943 | БИ-2 | Бахчиванджи | 800 | 63 | 1100 | 400 | — | |
| 12.01.1943 | БИ-2 | Груздев | 1100 | 58 | 2190 | 675 | — | |
| 11.03.1943 | БИ-3 | Бахчиванджи | 1100 | 80 | 4000 | 600 | 82 | |
| 14.03.1943 | БИ-3 | Бахчиванджи | 1100 | 84 | 3000 | ~650 | — | |
| 21.03.1943 | БИ-3 | Бахчиванджи | 1100 | 30 | 3000 | 550 | 160 | |
| 27.03.1943 | БИ-3 | Бахчиванджи | 1100 | 89 | 2000 | >800 | — | Авария. Самолёт потерян. Лётчик-испытатель Григорий Яковлевич Бахчиванджи погиб. |
| 24.01.1945 | БИ-7 | Кудрин | 1100 | 72,3 | 1250 | 587 | 87 | |
| 09.03.1945 | БИ-7 | Байкалов | 1100 | 73 | 3500 | 550 | — |
Примечания
Ссылки
Видео:
wikiredia.ru
БИ-1 — Википедия
БИ (БИ — Березняк-Исаев, или Ближний Истребитель) — ракетный самолёт, первый советский самолёт с жидкостным ракетным двигателем. Моноплан с низкорасположенным крылом, стартовая масса 1,5 т при запасе топлива (азотная кислота и керосин) 500 кг. Размах крыла 7,5 м.
История создания
Разработка начата в инициативном порядке в 1941 году конструкторами А. Я. Березняком и А. М. Исаевым в КБ завода № 293 в г. Химки (директор завода и главный конструктор КБ — В. Ф. Болховитинов).
Отправной точкой для проектирования самолёта послужило ознакомление в 1940 году А. Березняка с ракетным двигателем, разрабатываемом в НИИ-3 Л. С. Душкиным. Несмотря на то, что двигатель обладал достаточной тягой, он имел достаточно большой расход топлива и окислителя. Таким образом, время полёта самолёта могло быть всего от 1 до 4 минут. Однако при этом самолёт имел необычайно большие для того времени приёмистость, скорость и скороподъёмность. Именно исходя из этих особенностей, стало ясно будущее назначение самолёта — перехватчик. В начале 1940-х РЛС только разрабатывались, и обнаружение потенциальных целей перехватчиков осуществлялось в основном визуально. За время, достаточное для подготовки и взлёта винтовых перехватчиков, группа бомбардировщиков иногда успевала уже отбомбиться. Поэтому концепция «быстрого» ракетного перехватчика, работающего по схеме «молниеносный взлёт — одна быстрая атака — посадка на планировании» выглядела привлекательно не только для советских конструкторов — на аналогичной концепции построен и немецкий Me-163.
После начала Великой Отечественной войны работы резко ускорились: уже 9 июля эскизный проект был передан в ГКО, в августе ГКО принимает решение о постройке самолёта, а уже 1 сентября самолёт без двигателя отправляется в ЛИИ для начала лётных испытаний.
В ходе испытаний в режиме планёра в сентябре-октябре 1941 лётчиком Б. Н. Кудриным было проведено 15 полётов. Было подтверждено, что все аэродинамические данные самолёта, характеристики устойчивости и управляемости соответствуют расчётным.
В октябре 1941 принято решение об эвакуации завода № 293 на Урал. 7 ноября персонал завода начал развёртывание производства в посёлке Билимбай (г.о. Первоуральск, 60 км западнее г. Свердловск). К декабрю 1941 доводка самолёта была продолжена на новом месте.
Основные силы КБ были брошены на доводку двигателя Д-1-А-1100, так как группа Л. С. Душкина в НИИ-3 в это время уже была занята разработкой двигателя для нового ракетного самолёта самого НИИ-3 — 302. От КБ Болховитинова руководил работами А. Е. Росляков, от НИИ-3 — А. В. Палло (он работал в Билимбае до конца 1942, после чего был отозван в НИИ-3). Вместо заболевшего лётчика-испытателя Б. Н. Кудрина командование ВВС направило Г. Я. Бахчиванджи.
20 февраля 1942 во время работы двигателя на стенде произошёл взрыв. В результате пострадали А. В. Палло и Г. Я. Бахчиванджи, были повреждены стенд и двигатель. Однако уже в марте испытания были продолжены.
25 апреля 1942 самолёт был перебазирован на аэродром НИИ ВВС близ г. Кольцово (80 км от Билимбая и Первоуральска). 30 апреля были осуществлены пробные включения двигателя, 2 мая — пробежка по аэродрому, 13 мая — подлёт длиной около 50 м на высоте около 1 м.
15 мая 1942 самолёт БИ под управлением Г. Я. Бахчиванджи впервые взлетел с использованием ракетного двигателя. Полёт продолжался 3 мин 9 сек, за 60 сек работы ЖРД была достигнута высота 840 метров, при максимальной скорости 400 км/ч и максимальной скороподъёмности 23 м/с.
Для нас, стоявших на земле, этот взлёт был необычным. Непривычно быстро набирая скорость, самолёт через 10 секунд оторвался от земли и через 30 секунд скрылся из глаз. Только пламя двигателя говорило о том, где он находится. Так прошло несколько минут. Не скрою, у меня затряслись поджилки. Наконец, Бахчиванджи возвратился и сел на аэродром.
Посадка получилась жёсткой, одна стойка шасси подломилась, колесо отскочило и покатилось по аэродрому.
Для лётчика это тоже был не просто первый полёт на новом самолёте, но полёт на аппарате новых непривычных качеств, которые потребовали от него убыстрения всех действий и мышления в силу кратковременности полёта и сильно возросших ускорений движения. Машина вела себя совершенно не так, как другие самолёты того времени, из-за этого лётчик не полностью выполнил заданную программу, но главным было то, что он осуществил этот полёт и благополучно возвратился.
После полёта выяснилось, что за весь цикл испытаний БИ уже достаточно повреждён азотной кислотой. Было принято решение о производстве ещё двух экспериментальных БИ и закладке небольшой (30-40 машин) войсковой серии БИ-ВС. От опытных самолётов БИ-ВС отличались вооружением: в дополнение к двум пушкам под фюзеляжем перед кабиной лётчика устанавливалась бомбовая кассета. В кассете размещалось десять мелких бомб калибром 2,5 кг, обладавших большой взрывной силой. Бомбы были рассчитаны для сброса на бомбардировщики, идущие строем, и поражение их осколками и взрывной волной.
В 1943 г. было осуществлено ещё шесть полётов на втором (БИ-2) и третьем (БИ-3) экземплярах самолёта. Один из полётов выполнял К.А. Груздев, остальные — Г. Я. Бахчиванджи. В частности, при участии академика А. И. Берга и Б. Е. Чертока создавался радиоопределитель координат самолёта (РОКС)[1].
Задание на полёт 27 марта 1943 (седьмой по счёту, шестой в 1943) отличалось от предыдущих. Если ранее самолёт испытывался на максимальную высоту и скороподъёмность, то теперь он должен был испытываться на максимальную скорость полёта. Для этого лётчик-испытатель должен был на постоянной высоте 2 тыс. м. дождаться выключения двигателя по окончании топлива. С точки зрения наблюдателей с земли до момента выключения двигателя полёт проходил по плану, однако потом самолёт вошёл в пике и, не совершая попыток выйти из него, столкнулся с землёй. Лётчик-испытатель Григорий Бахчиванджи погиб.
Памятник возле аэропорта КольцовоВысказывается несколько возможных причин катастрофы:
- аварийная комиссия установила: при выключении двигателя самолёт резко снизил скорость, лётчик ударился солнечным сплетением о штурвал и потерял сознание, соответственно не управлял самолётом и не предпринимал попыток спастись;
- после катастрофы в ходе продувок БИ в новой аэродинамической трубе ЦАГИ, позволявшей имитировать соответствующие скорости, было выявлено новое явление — «затягивание в пикирование»[2]. «Затягивание» проявляется на скоростях свыше 800 км/ч (большие дозвуковые скорости) и вызывается смещением назад аэродинамического фокуса. Дальнейшие продувки показали, что затягивание в пикирование на таких скоростях характерно для самолётов с прямым крылом обычного профиля в результате развития волнового кризиса. Точная скорость полёта, достигнутая БИ в этом полёте, неизвестна из-за катастрофического разрушения измерительных приборов, но она оценивается в 800—1000 км/ч.
Возможно, катастрофа БИ 27 марта 1943 произошла по обеим названным причинам.
Эта катастрофа привела к отмене начала производства БИ и уничтожению уже заложенных БИ-ВС.
В 1943 завод Болховитинова был возвращён в Москву. Было построено ещё несколько самолётов, однако испытания сдерживало отсутствие двигателя — единственный Д-1-А-1100 Душкина был потерян в катастрофе 27.03.43, новых НИИ-3 не поставлял. Это привело к тому, что А. М. Исаев был вынужден разработать свой двигатель, РД-1, представлявший собой несколько модифицированную версию Д-1-А-1100. Он был установлен на седьмом самолете БИ, и дважды осуществлён полёт с их включением. Кроме того, было сделано ещё несколько машин, использовавшихся в испытаниях в режиме планёра и с двумя ПВРД ДМ-4 конструкции И. А. Меркулова (они разрабатывались как вспомогательные для винтовых самолётов).
По мере появления в середине 1940-х реактивных самолётов на ТРД стала ясна дальнейшая бесперспективность работы над ракетными истребителями вообще, и над БИ в частности, в первую очередь из-за крайне ограниченной продолжительности полёта.
Однако опыт, накопленный в КБ Болховитинова при работе над БИ, был очень полезен, а выходцы из его КБ в дальнейшем были заметными фигурами в советской ракетной и космической технике. Двое конструкторов БИ стали основателями двух конструкторских школ: А. Я. Березняк основал ОКБ-155, занимавшее лидирующее положение в СССР в вопросах разработки крылатых ракет, а А. М. Исаев стал основателем ОКБ-2, специализирующемся на ЖРД малой и средней тяги для ракет и космических аппаратов.
Всего было выпущено 9 самолётов. Из них 1 был выпущен в Москве, остальные выпускались авиационным заводом № 381, расположенным в г. Нижний Тагил на территории Уралвагонзавода (УВЗ).
Видео по теме
Полёты БИ с взлётом при помощи ЖРД
| Дата | Машина | Лётчик | Тяга, кгс | Время полёта с ЖРД, с | Высота, м | Скорость, км/ч | Скороподъёмность, м/с | Примечание |
|---|---|---|---|---|---|---|---|---|
| 15.05.1942 | БИ-1 | Бахчиванджи | 600 | 66 | 840 | 400 | 23 | |
| 10.01.1943 | БИ-2 | Бахчиванджи | 800 | 63 | 1100 | 400 | — | |
| 12.01.1943 | БИ-2 | Груздев | 1100 | 58 | 2190 | 675 | — | |
| 11.03.1943 | БИ-3 | Бахчиванджи | 1100 | 80 | 4000 | 600 | 82 | |
| 14.03.1943 | БИ-3 | Бахчиванджи | 1100 | 84 | 3000 | ~650 | — | |
| 21.03.1943 | БИ-3 | Бахчиванджи | 1100 | 30 | 3000 | 550 | 160 | |
| 27.03.1943 | БИ-3 | Бахчиванджи | 1100 | 89 | 2000 | >800 | — | Авария. Самолёт потерян. Лётчик-испытатель Григорий Яковлевич Бахчиванджи погиб. |
| 24.01.1945 | БИ-7 | Кудрин | 1100 | 72,3 | 1250 | 587 | 87 | |
| 09.03.1945 | БИ-7 | Байкалов | 1100 | 73 | 3500 | 550 | — |
Примечания
Ссылки
Видео:
wiki2.red

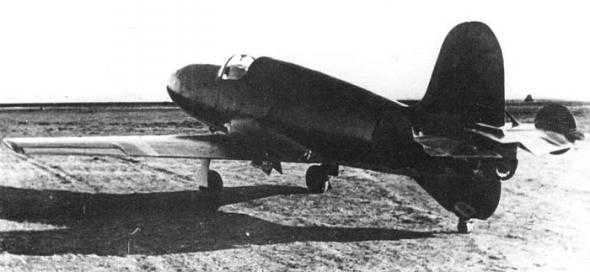

БИ-1
Весной 1940 г. в состоялось совещание, на котором главные конструкторы самолетов были проинформированы о новых перспективных силовых установках с реактивными двигателями различных типов, в основном с ЖРД и ПВРД. 12 июля 1940 г. Комитет Обороны при Совете Народных Комиссаров СССР принял постановление, определившее создание первых отечественных самолетов с реактивными двигателями. В постановлении, в частности, предусматривалось решение вопросов «о применении реактивных двигателей большой мощности для сверхскоростных стратосферных полетов…».
В том же 1940 г. была признана необходимость создания истребителя-перехватчика с ЖРД. Идею создания такого истребителя впервые предложил С. П. Королев еще в 1938 г. в процессе работы над ракетопланом РП-218. Он предполагал, что ЖРД с его огромным удельным расходом топлива (4-6кг топлива в секунду при тяге двигателя 1000 — 1500 кгс) может быть наиболее эффективно использован на истребителе-перехватчике противовоздушной обороны, взлетающем из положения дежурства на аэродроме при визуальном обнаружении самолета противника в районе охраняемого объекта. Малый вес и большая тяга ЖРД обеспечивали максимальную скорость горизонтального полета ракетного перехватчика 800 — 850 км/ч. Но самое главное, такой перехватчик имел бы громадную по тому времени скороподъемность, почти в 10 раз превышавшую скороподъемность лучших истребителей с поршневыми двигателями. Благодаря большой скорости и скороподъемности ракетный перехватчик на активном этапе полета с работающим ЖРД мог бы быстро настигнуть самолет противника, с ходу атаковать его и сбить мощным пушечным огнем. После прекращения работы двигателя перехватчик должен был выйти из боя и выполнить посадку с неработающим двигателем как планер, что не должно было представить трудности, учитывая значительное уменьшение массы самолета после выработки топлива и израсходования боезапаса. Основным недостатком такого самолета С. П. Королев считал малую продолжительность полета. Военные специалисты положительно оценили предложение С. П. Королева и в своем заключении подчеркивали, что небольшая продолжительность полета допускает практическое использование таких самолетов.
С весны 1941 г. в ОКБ главного конструктора В.Ф.Болховитинова над проектом истребителя-перехватчика с двигателем Л.С.Душкина, обещавшего скорость 800 км/ч и более, в инициативном порядке начали работать А.Я.Березняк и А.М.Исаев. Концепция их ракетного перехватчика практически полностью соответствовала предложению С. П. Королева, выдвинутому в 1938 г.
9 июня 1941 г. главный конструктор В.Ф.Болховитинов направил в Наркомат авиационной промышленности официальную заявку на создание реактивного истребителя-перехватчика БИ. Предложение было одобрено, принято, на его основе был уточнен приказ по НКАП. Срок выпуска был установлен 35 дней (вместо трех месяцев, как предполагали конструкторы).
Самолет А.Я.Березняка и А.М.Исаева первоначально проектировался под двигатель с тягой 1400 кгс и с турбонасосной подачей топлива в камеру сгорания, но затем с целью сокращения времени создания самолета более сложная и нуждавшаяся в доводке турбонасосная подача топлива была заменена более простой и доведенной вытеснительной подачей с использованием сжатого до 145-148 атм воздуха из бортовых баллонов емкостью 115 л. Этот вариант самолета с двигателем Д-1А стал основным и получил обозначение «БИ»; он выполнялся по обычной в то время схеме одноместного свободнонесущего низкоплана в основном деревянной конструкции.

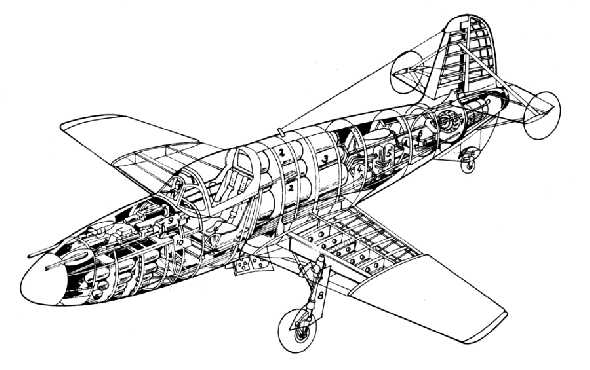

Трапециевидное неразъемное прямое крыло самолета «БИ» имело конструкцию кессонного типа. Кессон состоял из десяти отдельных лонжеронов, склеенных между собой через накладки, идущие по всему размаху крыла — по верхнему и нижнему теоретическому контуру. Для уменьшения посадочной скорости на задней кромке крыла на участке между бортом фюзеляжа и небольшим элероном устанавливались посадочные щитки Шренка с углом отклонения 50. Хвостовое оперение самолета — обычного типа, но с тремя особенностями: расчалки между килем, стабилизатором и фюзеляжем; круглые вертикальные шайбы на концах стабилизатора, подфюзеляжный киль, в который убиралась хвостовая опора шасси самолета. Шайбы на концах стабилизатора были установлены уже после постройки опытного самолета в процессе аэродинамических и летных исдытаний по предложению И. Ф. Флорова. Элероны, рули и закрылки имели металлический каркас, обшитый полотном.

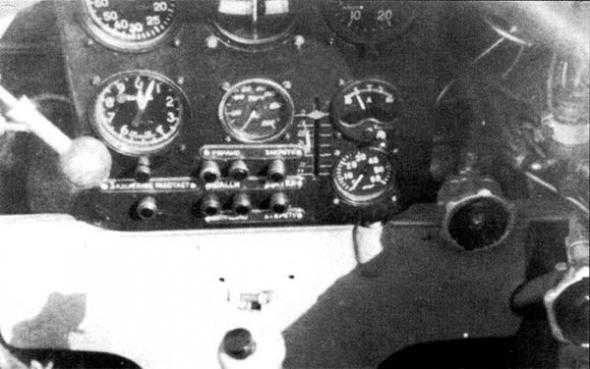

Фюзеляж самолета «БИ» — деревянный полумонокок. Кабина летчика имела бронезащиту из передней бронеплиты и бронеспинки толщиной 5,5 мм. Перед кабиной летчика в верхней части фюзеляжа на деревянном лафете устанавливались две пушки ШВАК калибра 20мм с боезапасом по 45 снарядов. Внутри нижней передней части фюзеляжа располагались два воздушных и два керосиновых баллона. За кабиной летчика размещались баллоны с азотной кислотой и воздухом.
ЖРД Д-1А-1100 устанавливался в хвостовой части фюзеляжа. Топливо — тракторный керосин, а в качестве окислителя применялась концентрированная 96-98%-ная азотная кислота, которые подавались в двигатель под давлением воздуха из бортовых баллонов (на 1 кг керосина приходилось 4,2кг окислителя). Двигатель расходовал 6кг керосина и кислоты в секунду. Общий запас топлива на борту самолета, равный 705 кг, обеспечивал работу двигателя в течение почти 2 мин. Расчетная взлетная масса самолета «БИ» составляла 1650 кг при массе пустого 805 кг.
Строили самолет почти без детальных чертежей, вычерчивая в натуру на фанере его части, по плазам. Это облегчалось малыми размерами самолета. Общее конструктивное и производственное исполнение было среднее, встречались и непрочные места (из-за спешки).
15 сентября 1941 г. планер первого опытного самолета «БИ» был построен. Однако двигатель самолета еще не был готов, проводилась его стендовая доводка. По требованию заместителя наркома авиационной промышленности по опытному самолетостроению А.С.Яковлева, планер самолета «БИ» был подготовлен к исследованиям в натурной аэродинамической трубе ЦАГИ. Продувки «БИ» проводились под руководством Г. С. Бюшгенса и А. Л. Райха. Сразу после завершения аэродинамических исследований начались летные испытания самолета «БИ» в планерном варианте на буксире за самолетом Пе-2. Летчик Б.Н.Кудрин в 15 полетах снял все основные летные характеристики «БИ» на малых скоростях. Испытания подтвердили, что все аэродинамические данные самолета, характеристики устойчивости и управляемости соответствуют расчетным. Одновременно с испытаниями планера «БИ» доводился и двигатель (надежность системы его запуска).
В октябре 1941 г. конструкторское бюро В.Ф.Болховитинова и коллектив двигателистов были эвакуированы на Восток, что несколько задержало отладку двигателя. К весне 1942 г. основные трудности были преодолены, и двигатель установили на самолет. Для первого полета истребителя «БИ» (иногда обозначавшегося как БИ-1) была создана Государственная комиссия под председательством В. С. Пышнова. В комиссию вошли также В. Ф. Болховитинов, начальник НИИ ВВС П. И. Федоров, ведущий инженер по самолету «БИ» от НИИ ВВС М. И. Таракановский, ведущий инженер по двигателю А.В.Палло. Ведущим летчиком был назначен летчик-испытатель НИИ ВВС Г.Я.Бахчиванджи.
Первый полет на истребителе «БИ» летчик Г.Я.Бахчиванджи выполнил 15 мая 1942 г. Взлетная масса самолета в первом полете была ограничена 1300кг, а двигатель отрегулирован на тягу 800кгс. Полет продолжался 3 мин 9 с. Самописцы зафиксировали максимальную высоту полета 840 м, скорость 400 км/ч, скороподъемность — 23 м/с. В послеполетном донесении летчик-испытатель отмечал, что полет на самолете «БИ» в сравнении с обычными типами самолетов исключительно приятен: перед летчиком нет винта и мотора, не слышно шума, выхлопные газы в кабину не попадают; летчик, сидя в передней части самолета, имеет полный обзор передней полусферы и значительно лучший, чем на обычном самолете, обзор задней полусферы; расположение приборов и рычагов управления удачное, видимость их хорошая, кабина не загромождена; по легкости управления самолет превосходит современные ему истребители.
По оценке Государственной комиссии, первый полет «БИ» доказал возможность полетов при новом принципе создания тяги и открыл новое направление в развитии авиации. Этот полет был первым в мире полетом истребителя-перехватчика с ЖРД, спроектированным для выполнения задач, присущих этому классу самолетов, и соответствующим образом вооруженным. За рубежом к маю 1942 г. летали только экспериментальные самолеты с ЖРД без вооружения (Хейнкель 176 и DFS 194-прототип ракетного истребителя Мессершмитт 163В, Gloster G.40 (Англия)).
В связи с износом конструкции планера первого опытного самолета (главным образом от воздействия паров азотной кислоты) последующие летные испытания самолета «БИ» проводились на втором и третьем опытных самолетах, отличавшихся от первого только наличием лыжного шасси. Одновременно было принято решение начать постройку небольшой серии самолетов «БИ-ВС» для их войсковых испытаний. От опытных самолетов «БИ-ВС» отличались вооружением: в дополнение к двум пушкам под фюзеляжем по продольной оси самолета перед кабиной летчика устанавливалась бомбовая кассета, закрытая обтекателем. В кассете размещалось десять мелких бомб массой по 2,5 кг, обладавших большой взрывной силой. Предполагалось, что эти бомбы будут сбрасываться над бомбардировщиками, идущими в боевом строю, и поражать их ударной волной и осколками.
Второй полет опытного самолета «БИ» состоялся 10 января 1943 г. За короткий срок на нем были выполнены четыре полета: три летчиком Г. Я. Бахчиванджи и один летчиком-испытателем К.А.Груздевым. В этих полетах были зафиксированы наивысшие летные показатели самолета «БИ» — максимальная скорость до 675 км/ч, вертикальная скороподъемность 82 м/с, высота полета 4000 м, время полета 6 мин 22 с, продолжительность работы двигателя 84 с. Шестой и седьмой полеты выполнялись Г.Я.Бахчиванджи на третьем опытном самолете. Задание летчику на седьмой полет, состоявшийся 27 марта 1943 г, предусматривало доведение скорости горизонтального полета самолета до 750 — 800 км/ч по прибору на высоте 2000 м. По наблюдениям с земли, седьмой полет, вплоть до конца работы двигателя на 78-й секунде, протекал нормально. После окончания работы двигателя самолет, находившийся в горизонтальном полете, опустил нос, вошел в пикирование и под углом около 50╟ ударился о землю. Комиссия, расследовавшая обстоятельства катастрофы, в то время не смогла установить подлинные причины перехода в пикирование самолета «БИ». Но в своем заключении она отмечала, что еще не изучены явления, происходящие при скоростях полета порядка 800 -1000 км/ч. По мнению комиссии, на этих скоростях могли появиться новые факторы, воздействующие на управляемость, устойчивость и нагрузки на органы управления, которые расходились с принятыми в то время представлениями, а следовательно, остались неучтенными.
В 1943 г. в эксплуатацию была пущена аэродинамическая труба больших скоростей Т-106 ЦАГИ. В ней сразу же начали проводить широкие исследования моделей самолетов и их элементов при больших дозвуковых скоростях. Была испытана и модель самолета «БИ» для выявления причин катастрофы. По результатам испытаний стало ясно, что «БИ» разбился из-за неучтенных при проектировании самолета особенностей обтекания прямого крыла и оперения на околозвуковых скоростях и возникающего при этом явления затягивания самолета в пикирование, преодолеть которое летчик не мог.
После гибели Г.Я.Бахчиванджи недостроенные 30 — 40 самолетов «БИ-ВС» были уничтожены, но работы по этой теме продолжались еще некоторое время. С целью изучения возможности увеличения продолжительности полета ракетного истребителя-перехватчика типа «БИ» в 1943-1944 гг. рассматривалась модификация этого самолета с прямоточными воздушно-реактивными двигателями на концах крыла. Она была исследована в аэродинамической трубе ЦАГИ, но дальнейшего развития не получила. В январе 1945 г. на самолете «БИ» с лыжным шасси и двигателем РД-1 А.М.Исаева, являвшимся развитием двигателя Д-1А-1100, летчик Б.Н.Кудрин выполнил два полета. В одном из этих полетов при взлетной массе самолета 1800кг и скорости 587 км/ч вертикальная скорость «БИ» у земли составила 87 м/с. Однако затем работы над самолетом прекратили. Для проведения различных испытаний было построено девять самолетов «БИ».
ЛТХ:
Модификация БИ
Размах крыла, м 6.48
Длина, м 6.40
Высота, м 2.06
Площадь крыла, м2 7.00
Масса, кг
пустого самолета 790
взлетная 1683
Тип двигателя 1 ЖРД Д-1А
Тяга, кгс 1 х 1100
Максимальная скорость , км/ч
у земли 800
на высоте 1020
Продолжительность полета, мин 15
Максимальная скороподъемность, м/мин 10000
Практический потолок, м
Экипаж 1

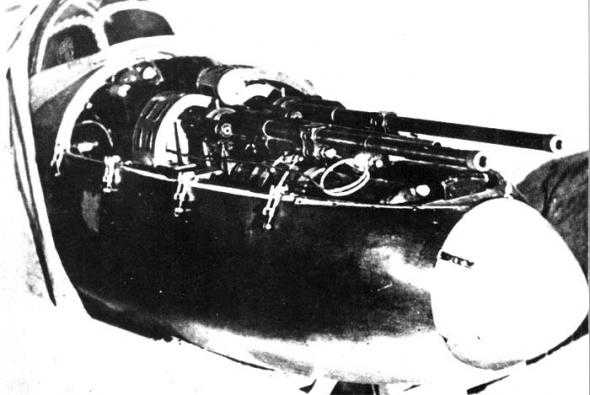

Вооружение: две 20-мм пушки ШВАК
p.s.
Про испытания БИ-1 хорошо написано в первой книге «Ракеты и люди» Бориса Евсеевича Чертока (flibusta.is/a/20774).
спасибо
feldgrau.info
