Первый советский вертолет: взлеты и падения Ми-1
70 лет назад, 20 сентября 1948 года, в Москве впервые поднялся в воздух вертолет Ми-1, с которого началось советское вертолетостроение.
В СССР был опыт разработки винтокрылых летательных машин еще до войны, однако это были автожиры — аппараты со свободно вращающимся несущим винтом, создающим подъемную силу от набегающего потока воздуха.
О создании первого вертолета Миль задумывался еще во время войны и даже написал письмо Сталину.
В 1945 году Миль защитил докторскую диссертацию «Динамика ротора с шарнирным креплением лопастей и ее приложение к задачам устойчивости и управляемости автожира и геликоптера». Вскоре же конструктор начал разработку опытного вертолета ЭГ-1. Для начала была спроектирована натурная геликоптерная установка — по существу это был будущий вертолет без хвостовой балки.

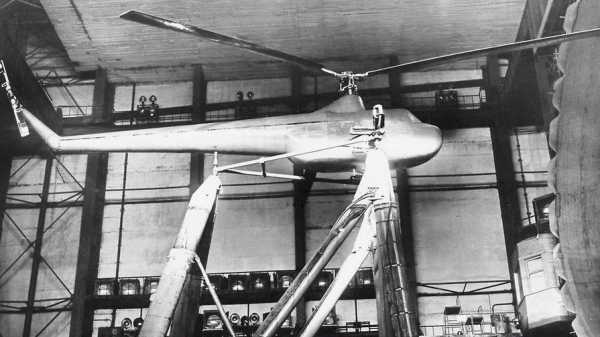

Пресс-служба ЦАГИ. Макет вертолета Ми-1 на натурнои геликоптернои установке в аэродинамическои трубе Т-101 ЦАГИ
Как научный работник, Миль не мог официально заниматься своим детищем — над ним работали по вечерам с привлечением энтузиастов из разных лабораторий.
При этом директор ЦАГИ Шишкин постоянно делал Милю выговоры — дескать, занимается не своим делом.
К концу 1947 года в вертолетостроении СССР безнадежно отставал от США, где эти машины уже вовсю строились серийно, а на службу были приняты аппараты Сикорского с неплохими летными данными. Успехи Сикорского привлекали инвесторов, вертолетные компании росли, как грибы.
Руководство страны решило собрать силы для создания первого трехместного вертолета связи и привлечь к этому трех конструкторов — Миля, Яковлева и Братухина. Для создания конструкторского бюро Миль, начальник 5 лаборатории ЦАГИ, обратился в Минавиапром, после чего выступил с докладом министерстве. В августе 1947 года Сталин написал министру обороны Жукову:
«Почему в США много фирм занимаются геликоптерами и они применяются уже в армии, а у нас копается только Братухин и ничего конкретного нет?»
В декабре 1947 года, несмотря на протесты Шишкина, Миль получил в распоряжение свое ОКБ на территории завода 382 в Тушино. На обороте приказа Миль нарисовал ослика, пытающегося столкнуть с горы огромный камень — так он воспринимал собственные усилия для того, чтобы сдвинуть дело с места.
В продвижении идеи вертолета активно принимал участие Борис Юрьев ученый-авиатор, ученик и зять Жуковского, который еще в 1911 году запатентовал автомат перекоса, до наших дней остающийся важнейшей частью любого вертолета в мире.
Первый вертолет, а тогда их еще называли геликоптерами, проектировался как связной. Кабина помимо пилота вмещала еще двух человек. Конструкция была выбрана одновинтовая с хвостовым и несущим трехлопастным винтами — впоследствии она стала называться классической.

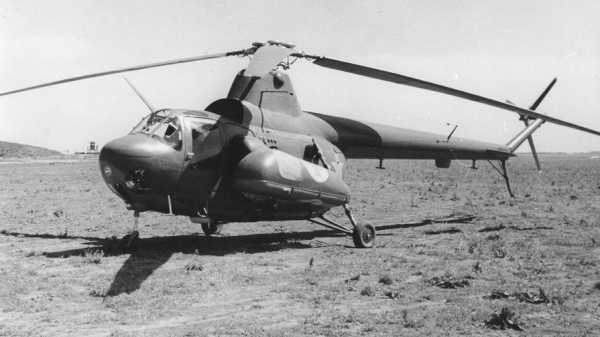

Пресс-служба ЦАГИ
Разработчики учитывали опыт зарубежного вертолетостроения и вносили свои оригинальные предложения. Так, ими была переделана втулка несущего винта, в которой использовались вертикальный и горизонтальный шарниры. При конструировании и доводке прототипа Ми-1 был использован ряд оригинальных технических решений: система управления несущего винта с инерционными демпферами, снабженная впоследствии необратимыми гидроусилителями; объединение систем управления общим шагом несущего винта и мощностью двигателя в единую систему «шаг-газ».
Также была разработана противообледенительная система для лопастей несущего и рулевого винтов. На Ми-1 установили двигатели АИ-26 мощностью 580 л.с., которые могли поднять в воздух до 2,5 тонн веса.
Строить первые экземпляры пришлось в Киеве на заводе номер 473 (ныне «Авиант») из-за отсутствия на ОКБ им. Миля необходимой производственной базы. Первый экземпляр был построен в августе 1948 года и перевезен в Москву.

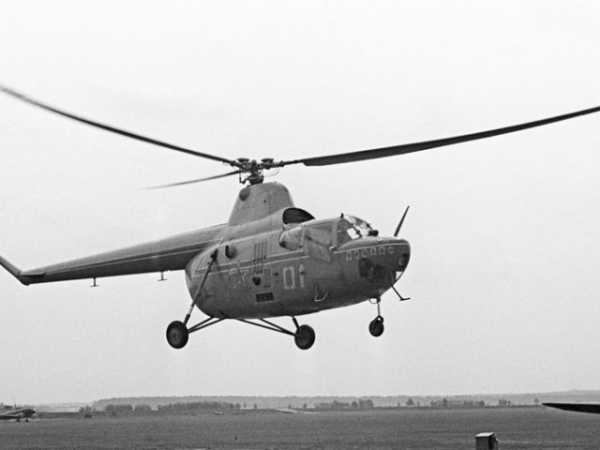

Первые подъемы в воздух на прототипе Ми-1 – ГМ-1 (геликоптер Миля-1) – были выполнены 20 сентября 1948 года на аэродроме Захарково,
за штурвалом находился летчик-испытатель Матвей Байкалов.
Уже через 10 дней, 30 сентября, Байкалов вновь поднимает машину в воздух и развивает на ней скорость в 100 км/час, а спустя некоторое время достигнут максимум — 170 км/час.
Во время первых полетов были выявлены трещины в редукторе двигателя, причиной послужило отсутствие инерционных демпферов, которые гасили бы крутильные колебания. Проблему быстро решили путем введения в конструкцию резиновых втулок на главном валу.
Испытания шли уже два месяца, но 24 ноября случилась первая авария. Во время полета Байкалова на потолок в автомате перекоса замерзла смазка, и летчику пришлось воспользоваться парашютом. Тогда высоту полетов ограничили 3 тыс. метров.
Так вышло, что летчик, поднявший первый вертолет в небо, отдал ему свою жизнь. 7 марта 1949 года Байкалов перегонял вторую опытную машину в подмосковную Чкаловскую и на глазах встречающих вертолет потерпел крушение, унесшее жизнь пилота.
Выяснилось, что у вертолета разрушился вал, передававший вращение от главного редуктора к хвостовому винту в месте сварного стыка.
Государственные испытания продолжились, и в 1950 году Совмин принял постановление о серийном производстве Ми-1. Всего в 1950–1960-х годах в СССР было построено свыше 2,5 тысяч этих вертолетов. Позже промышленность перешла на выпуск более приоритетных вертолетов Ми-4, и было принято решение перенести производство Ми-1 в Польшу, где в 1957–1960 годах было произведено 300 машин по лицензии.
Вертолет обладал хорошими летно-техническими характеристиками, но был неустойчив к боковым порывам ветра, случался флаттер несущего винта. Спасал мощный двигатель, который обеспечивал высокую энерговооруженность. Эксплуатироваться вертолет, как и планировалось, начал в армии в качестве связного, его конструкция постоянно совершенствовалась.
Зимой 1954 г. Ми-1 поступил в гражданскую авиацию.
На Ми-1 — первом советском серийном вертолете — было установлено 27 мировых рекордов.
Надежный и удобный в управлении, в СССР он использовался как в вооруженных силах, так и в гражданской авиации — для обработки сельхозугодий, доставки почты и грузов, эвакуации больных и раненых.
Армейская модификация Ми-1В активно использовалась в Китае для борьбы против чанхайшистов. Применялся египтянами и сирийцами в борьбе против израильской армии. В Ираке Ми-1 использовался участвовал в операциях армии Саддама Хусейна против курдов.
В СССР Ми-1 часто использовался для перевозок почты в труднодоступные регионы, в ГАИ и был поставлен на вооружение в ВВС СССР. Был снят с эксплуатации в 1983 году.
Павел Котляр/«Газета.Ru»
Сегодня Ми-1 остались лишь в ввиде памятников в различных городах России, в летном состоянии существуют единицы машин. Догнивающий корпус одной из машин корреспондент «Газеты.Ru» сфотографировал на территории подмосковного завода МАРЗ.
Ми-1 был первым детищем нового конструкторского бюро стал Ми-1 — самым любимым вертолетом Миля, оправдавшим все его надежды.
Уже позднее в СССР появились более мощный Ми-4, газотурбинные Ми-6, Ми-2, Ми-8, Ми-26 и самый большой вертолет в мире Ми-12, перед которым снял шляпу сын Сикорского. «Вот уже 18 лет я смотрю на него, и он мне нравится, — писал Михаил Леонтьевич про своего первенца. — Это значит, что машина хорошая, была сделана на совесть».
labuda.blog
Первый советский вертолёт: взлёты и падения Ми-1
26.09.2018 | Экономика и финансы0923
70 лет назад в небо взлетел первый серийный советский вертолет Ми-1. Как создавалась, летала и падала легендарная машина, вспоминает «Газета.Ru».
Ровно 70 лет назад, 20 сентября 1948 года, в Москве впервые поднялся в воздух вертолет Ми-1, с которого началось советское вертолетостроение.
В СССР был опыт разработки винтокрылых летательных машин еще до войны, однако это были автожиры — аппараты со свободно вращающимся несущим винтом, создающим подъемную силу от набегающего потока воздуха.
О создании первого вертолета Миль задумывался еще во время войны и даже написал письмо Сталину.
В 1945 году Миль защитил докторскую диссертацию «Динамика ротора с шарнирным креплением лопастей и ее приложение к задачам устойчивости и управляемости автожира и геликоптера». Вскоре же конструктор начал разработку опытного вертолета ЭГ-1. Для начала была спроектирована натурная геликоптерная установка — по существу это был будущий вертолет без хвостовой балки.
Макет вертолета Ми-1 на натурнои геликоптернои установке в аэродинамическои трубе Т-101 ЦАГИ
Как научный работник, Миль не мог официально заниматься своим детищем — над ним работали по вечерам с привлечением энтузиастов из разных лабораторий.
При этом директор ЦАГИ Шишкин постоянно делал Милю выговоры — дескать, занимается не своим делом.
К концу 1947 года в вертолетостроении СССР безнадежно отставал от США, где эти машины уже вовсю строились серийно, а на службу были приняты аппараты Сикорского с неплохими летными данными. Успехи Сикорского привлекали инвесторов, вертолетные компании росли, как грибы.
Руководство страны решило собрать силы для создания первого трехместного вертолета связи и привлечь к этому трех конструкторов — Миля, Яковлева и Братухина. Для создания конструкторского бюро Миль, начальник 5 лаборатории ЦАГИ, обратился в Минавиапром, после чего выступил с докладом министерстве. В августе 1947 года Сталин написал министру обороны Жукову:
«Почему в США много фирм занимаются геликоптерами и они применяются уже в армии, а у нас копается только Братухин и ничего конкретного нет?»
В декабре 1947 года, несмотря на протесты Шишкина, Миль получил в распоряжение свое ОКБ на территории завода 382 в Тушино. На обороте приказа Миль нарисовал ослика, пытающегося столкнуть с горы огромный камень — так он воспринимал собственные усилия для того, чтобы сдвинуть дело с места.
В продвижении идеи вертолета активно принимал участие Борис Юрьев ученый-авиатор, ученик и зять Жуковского, который еще в 1911 году запатентовал автомат перекоса,
до наших дней остающийся важнейшей частью любого вертолета в мире.
Первый вертолет, а тогда их еще называли геликоптерами, проектировался как связной. Кабина помимо пилота вмещала еще двух человек. Конструкция была выбрана одновинтовая с хвостовым и несущим трехлопастным винтами — впоследствии она стала называться классической.
Пресс-служба ЦАГИ
Разработчики учитывали опыт зарубежного вертолетостроения и вносили свои оригинальные предложения. Так, ими была переделана втулка несущего винта, в которой использовались вертикальный и горизонтальный шарниры. При конструировании и доводке прототипа Ми-1 был использован ряд оригинальных технических решений: система управления несущего винта с инерционными демпферами, снабженная впоследствии необратимыми гидроусилителями; объединение систем управления общим шагом несущего винта и мощностью двигателя в единую систему «шаг-газ».
Также была разработана противообледенительная система для лопастей несущего и рулевого винтов. На Ми-1 установили двигатели АИ-26 мощностью 580 л.с., которые могли поднять в воздух до 2,5 тонн веса.
Строить первые экземпляры пришлось в Киеве на заводе номер 473 (ныне «Авиант») из-за отсутствия на ОКБ им. Миля необходимой производственной базы. Первый экземпляр был построен в августе 1948 года и перевезен в Москву.
Первые подъемы в воздух на прототипе Ми-1 – ГМ-1 (геликоптер Миля-1) – были выполнены 20 сентября 1948 года на аэродроме Захарково,
за штурвалом находился летчик-испытатель Матвей Байкалов.
Уже через 10 дней, 30 сентября, Байкалов вновь поднимает машину в воздух и развивает на ней скорость в 100 км/час, а спустя некоторое время достигнут максимум — 170 км/час.
Во время первых полетов были выявлены трещины в редукторе двигателя, причиной послужило отсутствие инерционных демпферов, которые гасили бы крутильные колебания. Проблему быстро решили путем введения в конструкцию резиновых втулок на главном валу.
Испытания шли уже два месяца, но 24 ноября случилась первая авария. Во время полета Байкалова на потолок в автомате перекоса замерзла смазка, и летчику пришлось воспользоваться парашютом. Тогда высоту полетов ограничили 3 тыс. метров.
Так вышло, что летчик, поднявший первый вертолет в небо, отдал ему свою жизнь. 7 марта 1949 года Байкалов перегонял вторую опытную машину в подмосковную Чкаловскую и на глазах встречающих вертолет потерпел крушение, унесшее жизнь пилота.
Выяснилось, что у вертолета разрушился вал, передававший вращение от главного редуктора к хвостовому винту в месте сварного стыка.
Государственные испытания продолжились, и в 1950 году Совмин принял постановление о серийном производстве Ми-1. Всего в 1950–1960-х годах в СССР было построено свыше 2,5 тысяч этих вертолетов. Позже промышленность перешла на выпуск более приоритетных вертолетов Ми-4, и было принято решение перенести производство Ми-1 в Польшу, где в 1957–1960 годах было произведено 300 машин по лицензии.
Вертолет обладал хорошими летно-техническими характеристиками, но был неустойчив к боковым порывам ветра, случался флаттер несущего винта. Спасал мощный двигатель, который обеспечивал высокую энерговооруженность. Эксплуатироваться вертолет, как и планировалось, начал в армии в качестве связного, его конструкция постоянно совершенствовалась.
Зимой 1954 г. Ми-1 поступил в гражданскую авиацию.
На Ми-1 — первом советском серийном вертолете — было установлено 27 мировых рекордов.
Надежный и удобный в управлении, в СССР он использовался как в вооруженных силах, так и в гражданской авиации — для обработки сельхозугодий, доставки почты и грузов, эвакуации больных и раненых.
Армейская модификация Ми-1В активно использовалась в Китае для борьбы против чанхайшистов. Применялся египтянами и сирийцами в борьбе против израильской армии. В Ираке Ми-1 использовался участвовал в операциях армии Саддама Хусейна против курдов.
В СССР Ми-1 часто использовался для перевозок почты в труднодоступные регионы, в ГАИ и был поставлен на вооружение в ВВС СССР. Был снят с эксплуатации в 1983 году.
Павел Котляр/«Газета.Ru»
Сегодня Ми-1 остались лишь в ввиде памятников в различных городах России, в летном состоянии существуют единицы машин. Догнивающий корпус одной из машин корреспондент «Газеты.Ru» сфотографировал на территории подмосковного завода МАРЗ.
Ми-1 был первым детищем нового конструкторского бюро стал Ми-1 — самым любимым вертолетом Миля, оправдавшим все его надежды.
Уже позднее в СССР появились более мощный Ми-4, газотурбинные Ми-6, Ми-2, Ми-8, Ми-26 и самый большой вертолет в мире Ми-12, перед которым снял шляпу сын Сикорского. «Вот уже 18 лет я смотрю на него, и он мне нравится, — писал Михаил Леонтьевич про своего первенца. — Это значит, что машина хорошая, была сделана на совесть».
Источник: www.gazeta.ru
russkievesti.ru
Первый советский вертолёт — Искуcство быть самим собой — LiveJournal
Первый советский вертолет. Построен под руководством Алексея Михайловича Черемухина. Пилотируемый самим конструктором, впервые поднялся в воздух в августе 1930 г. Уже в сентябре 1930 г. Черемухин свободно маневрирует на вертолете в 10-15 метрах от земли, а поздней осенью летает на 40-50 метрах, в 2-2.5 раза превзойдя официальный мировой рекорд, установленный в том же году на итальянском геликоптере Асканио. Спустя два года ЦАГИ 1-ЭА стал подниматься почти на 300-метровую высоту, а тихой августовской ночью 14 августа 1932 года достиг высоты 605 м. Этот рекорд в 34 раза превосходил итальянский.
Силовая установка: 2 x ПД М-2,
ротативный, воздушного охлаждения,
88 кВт (120 л.с.)
диаметр четырехлопастного
несущего винта: 11.0 м
частота вращения: 153 об/мин.
Экипаж: 1
Длина: 12.8 м, высота: 3.38 м, взлетный вес: 1145 кг
вес пустого: 982 кг
макс. скорость: 30 км/ч, потолок: 605 м.
Военный летчик A.M. Черемухин
в годы Первой мировой войны

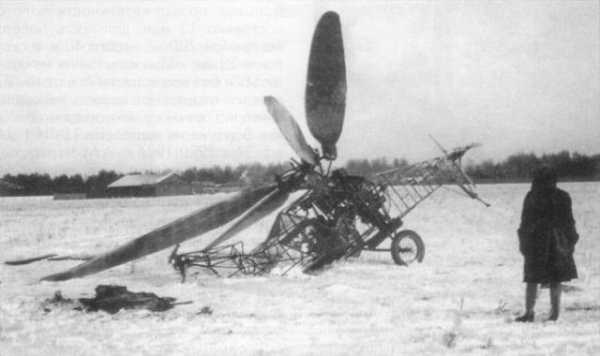

14 августа 1932 года А.М. Черемухин установил на первом советском вертолете ЦАГИ 1-ЭА неофициальный мировой рекорд высоты полета – 605 м. ЦАГИ 1-ЭА проектировался по схеме Б.Н. Юрьева, разработанной им еще в начале века. Два поршневых двигателя М-2 мощностью 120 л.с. каждый вращали четырехлопастный несущий винт. Лопасти смешанной конструкции имели сложную эллиптическую форму и отличались аэродинамической компоновкой, которая обуславливала высокие тяговые характеристики несущего винта. ЦАГИ 1-ЭА был оснащен автоматом перекоса конструкции Б.Н. Юрьева, обеспечивающим управление общим и циклическим шагом лопастей несущего винта. Первый полет ЦАГИ 1-ЭА совершил в августе 1930 года.
Работы по созданию вертолетной техники начались в ЦАГИ в 1925 году под руководством Б.Н. Юрьева. Годом раньше он возглавил экспериментально-аэродинамический отдел, в составе которого была специальная геликоптерная группа, которую возглавил A.M. Черемухин. В группу вошли молодые энтузиасты вертолетостроения A.M. Изаксон, И.П. Братухин и В.А. Кузнецов, а затем и работающие над автожирами Н.И. Камов, Н.К. Скржинский, В.П. Лаписов и М.Л. Миль — будущие известные конструкторы вертолетов. С ними вместе трудились и другие инженеры, ставшие впоследствии ведущими специалистами советского вертолетостроения.
Сначала разработчики занялись теоретическими исследованиями несущего винта и различных схем вертолетов. Затем на построенном в ЦАГИ натурном стенде они приступили к экспериментальным исследованиям несущего винта диаметром 6 м. Позже, в 1928 году, началась разработка экспериментального вертолета. Первый советский экспериментальный вертолет, получивший обозначение ЦАГИ 1-ЭА (первый экспериментальный аппарат), было решено проектировать по схеме, разработанной Б.Н. Юрьевым еще в 1909-1912 гг.
М-2 — советский авиационный
поршневой двигатель, копия
французского двигателя Рон J,
лицензия на который
была приобретена
еще в Российской империи.
М2-120 — копия французского
двигателя Рон Jb с алюминиевыми
поршнями, мощность 120 л.с.
Двигатель производил
Государственный авиационный
завод (ГАЗ) №2 (г. Москва) начиная с
лета 1919 г. Массовое производство
было налажено с 1925 г.,
выпуск прекращен в 1927 г. Всего
выпущено около 2000 двигателей.
Объём: 15,07 л
Ход поршня: 170 мм
Количество цилиндров: 9
Диаметр цилиндров: 112 мм
Система охлаждения: воздушного
Сухой вес: 145 кг (М2-120)

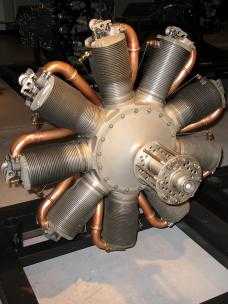

Le Rhône 9Jb
(1916) 130 hp (97 kW),
nine-cylinder rotary engine.
A Le Rhône 9J on museum display
ЦАГИ 1-ЭА был выполнен по одновинтовой схеме с четырехлопастным несущим винтом и двумя ротативными поршневыми двигателями М-2 мощностью по 120 л.с. каждый. Четыре рулевых винта, установленные попарно в носовой и хвостовой частях ферменного фюзеляжа, уравновешивали реактивный крутящий момент несущего винта. Четырехлопастный несущий винт диаметром 11 м имел лопасти смешанной конструкции с металлическим лонжероном, деревянными нервюрами и стрингерами и полотняной обшивкой. Они отличались сложной эллиптической формой в плане и совершенной для того времени аэродинамической компоновкой, обеспечивающей высокие тяговые характеристики несущего винта. Летательный аппарат имел трехопорное шасси с хвостовым колесом, как у самолета.
На вертолете была реализована система управления общим и циклическим шагом лопастей несущего винта с помощью автомата перекоса конструкции Б.Н. Юрьева. Перемещения и отклонения автомата перекоса обеспечивались отклонением ручки управления и рычага общего шага. При помощи этого же рычага несущий винт переводился на малый шаг, необходимый для перехода вертолета на режим авторотирующего безмоторного спуска. Чтобы развернуть вертолет, достаточно было изменить шаг рулевых винтов, что достигалось отклонением ножных педалей, связанных тросами с поворотными механизмами рулевых винтов. Такая система управления стала традиционной для всех вертолетов одновинтовой схемы с рулевым винтом.
Бессменным летчиком-испытателем вертолета ЦАГИ 1-ЭА в 1931-1934 годах был Алексей Михайлович Черемухин (1895-1958 гг.). Один из учеников Н.Е. Жуковского, он посвятил авиации всю свою жизнь. Впервые Черемухин познакомился с авиационной техникой еще в годы Первой мировой. Из стен Петербургского политехнического института он в самом начале войны ушел добровольцем на фронт, поступил в авиационный отряд действующей армии и вскоре стал механиком при самолетах. Способности и энтузиазм Алексея Черемухина быстро заметили и направили его в школу авиации Московского Императорского общества воздухоплавания. Для слушателей школы теоретические курсы читали такие признанные ученые, как Н.Е. Жуковский, занятия по аэродинамике проводил А.Н. Туполев. Б 1915 году A.M. Черемухин закончил курсы, выдержал экзамен на летчика и вновь отправился на фронт. Участвовал в боевых действиях, совершив 134 вылета на самолетах «Ньюпор X», «Вуазен» и «Фарман» с целью разведки и корректировки артиллерийского огня. За проявленные храбрость и мужество был награжден шестью боевыми орденами и высшим французским боевым орденом «Военный крест», а также представлен к награждению Георгиевским оружием. После войны A.M. Черемухина направили на службу инструктором Севастопольской военной авиационной школы.
Когда в 1918 году был основан ЦАГИ, Черемухина по запросу Н.Е. Жуковского перевели туда. Вместе с А.Н. Туполевым он участвовал в проектировании и постройке аэродинамических труб и первых самолетов. С 1926 года руководил разработкой первых вертолетов, одновременно читая лекции студентам в МВТУ, ВВИА им. Жуковского, а затем в МАИ.
Первый советский

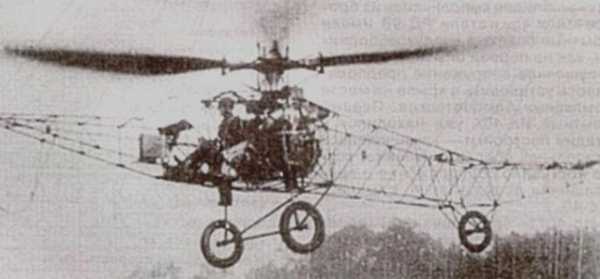

Вертолет ЦАГИ 1-ЭА (СССР, 1930).
Поздней августовской ночью 1930 года по одному из подмосковных шоссе медленно, огибая каждую рытвину, тянулась подвода. Не обычный прицеп увлекал за собой этот гужевой транспорт: длинное, закутанное в брезент сооружение на дутых колесах с изящными спицами. Только ранним утром процессия достигла цели и кованые ободья подводы примяли сочную траву Ухтомского аэродрома.
Так прозаически доставили к месту испытаний самый необычный из всех летательных аппаратов, построенных к тому времени отечественными специалистами. В брезентовой «обертке» скрывался первый советский вертолет, или, как тогда называли такие машины, геликоптер, созданный группой экспериментально-аэродинамического отдела (ЭАО) ЦАГИ.
Нечасто бывало в те далекие годы, чтобы новый летательный аппарат имел такой большой объем теоретических и экспериментальных данных. Случалось, новая машина, конструктор которой располагал необходимыми научными данными, полагаясь слишком на собственный опыт, интуицию или просто везение, с трудом поднималась в небо и лишь благодаря мастерству пилота возвращалась на землю. И если проверенная самолетная схема нет-нет да и преподносила какой-нибудь сюрприз, то что можно ожидать от геликоптера, в конструкции которого все — любой сколько-нибудь важный агрегат или узел — сплошные загадки!
«Имейте в виду, что проблема создания геликоптера — одна из труднейших в авиации, — сказал весной 1925 года тогдашний начальник ЭАО ЦАГИ Б. Юрьев. — Перед вами откроется интересная, увлекательная область авиационной науки и техники, но путь этот длинный и очень трудный. Нужно только глубоко верить в возможность решить эту проблему, уметь заразить этой верой всех сотрудников, бороться со скептицизмом многих и очень многих…»
Молодые сотрудники ЦАГИ в полной мере убедились, сколь прав был «патриарх» отечественного вертолетостроения: трудностей и разочарований у вертолетчиков оказалось предостаточно, но успех пришел все-таки раньше, чем можно было предположить, В лучших традициях ЦАГИ группа не пошла по пути чистого изобретательства. Постройке машины в металле предшествовали многолетние эксперименты, имевшие целью выяснить, как работает несущий винт в непосредственной близости от земли, на режиме авторотации, какая схема — одно- или многовинтовая — сулит наилучшие результаты.
Из множества схем исследователи отобрали три, казавшиеся тогда самыми перспективными: двухвинтовую поперечную, восьмивинтовую и одновинтовую («юрьевскую») с рулевым винтом. Геликоптеры этих трех схем, названные «фаворитами», были подвергнуты углубленной эскизной разработке, которая доводилась до такого состояния, чтобы можно было с достаточной надежностью оценить вес агрегатов для составления суммарной весовой сводки.
И этого показалось мало конструкторам, шедшим по никем еще не изведанному пути. Каждую схему они проверили экспериментально. Первую, с лопастями, снабженными для управления стабилизаторами-закрылками, испытали с помощью так называемого винтового прибора. Вторую, состоявшую из восьми совершенно одинаковых винтомоторных установок, опробовали на двух таких элементах, построив натурный стенд с винтами диаметром 2 м. И наконец, одновинтовую исследовали, проведя обширные эксперименты с двухлопастным несущим винтом, приводимым в действие 120-сильным авиационным двигателем. Только после этих и многих других работ группа под руководством военного летчика первой мировой войны, инженера-конструктора, а впоследствии профессора МАИ А.М. Черемухина приступила в конце 1928 года к проектированию вертолета.
В июле 1930 года, создав уникальные, чисто геликоптерные агрегаты — четырехлопастный несущий винт, центральный редуктор, муфты свободного хода, другие элементы сложной, разветвленной трансмиссии, — специалисты начали натурные испытания машины. Ее необычности была под стать и обстановка, в которой прошли первые запуски; не рискуя перебазировать вертолет сразу на аэродром (вдруг понадобятся серьезные переделки), коллектив, строивший геликоптер, обосновался на втором этаже недостроенного здания ЦАГИ. Там в присутствии пожарного с полным комплектом огнетушительных средств Черемухин — по совместительству пилот экспериментального аппарата ЦАГИ 1-ЭА — провел первые, пока лишь наземные его испытания. После этих испытаний и состоялся ночной марш к Ухтомскому аэродрому, выделенному для летных испытаний новой машины по распоряжению заместителя наркома по военным и морским делам М.Н. Тухачевского.
В истории первого советского вертолета, превзошедшего по своим данным все зарубежные конструкции тех лет, немало и драматических и героических страниц. Но не случайно я так подробно остановился на предыстории машины. Углубленная проработка дала свои всходы, и аппарат, ставший вехой в мировом вертолетостроении, очень быстро продемонстрировал невиданные прежде летные качества.

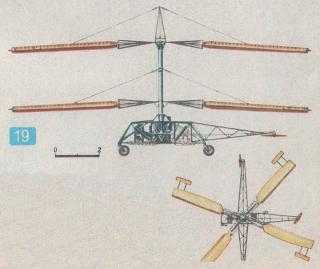

Уже в сентябре 1930 года Черемухин свободно маневрирует на вертолете в 10—15 метрах от земли, а поздней осенью летает на 40—50 метрах, в 2—2,5 раза превзойдя официальный мировой рекорд, установленный в том же году на итальянском геликоптере Асканио. Спустя два года ЦАГИ 1-ЭА стал подниматься почти на 30-метровую высоту, а тихой августовской ночью 1932 года достиг фантастической высоты 605 метров! Этот рекорд в 34 раза превосходил итальянский.
ЦАГИ 1-ЭА, как и другим геликоптерам, построенным специалистами этого всемирно известного научного центра, не суждено было статьпрототипами серийных машин, но без них невозможно представить становление советской школы вертолетостроения. В первых трудах над первенцем выросли выдающиеся ученые и конструкторы, такие, например, как А.М. Изаксон, К.А. Бункин, А.Ф. Маурин, Г.И. Солнцев и И.П. Братухин, впоследствии профессор МАИ, лауреат Государственной премии, главный конструктор вертолетов «Омега», и многие другие, чьи имена навечно вписаны в историю нашего авиастроения.
18. Вертолет Бликкера (США, 1932). Построен по схеме Велльнера: несущий винт приводится во вращение небольшими винтомоторными установками на широких и сравнительно коротких лопастях. Сведений об успешных испытаниях аппарата нет.
Источник
aviastar.org/helicopters_rus/brat_1ea-r.h
vadimvswar.narod.ru/ALL_OUT/AiKOut09/Hel
aviaspace.ru/calendar/section/events/per
avia-museum.narod.ru/helix/russia/tsagi_
technicamolodezhi.ru/rubriki_tm/247/1840
ru.wikipedia.org/wiki/М-2_(двигатель)
en.wikipedia.org/wiki/Le_Rhône_9Jb
opoccuu.com/030911.htm
vipair.org.ua/history.html
oldgoro.livejournal.com
Летающий вагон. История создания самого большого в мире (на тот
Если бы мы были слабонервными и верили в теорию слепо, не проверяя ее экспериментами и не анализируя выводы ученых инженерным опытом, может быть, вертолета и по сей день не было бы. Но, подкрепляемые верой в свой опыт, опираясь на поддержку таких ученых, как Ананьев, Вильдгрубе, Жеребцов, мы в конце концов нашли правильное инженерное решение. И пришло оно вот каким путем.Мучаясь и ломая голову над тем, что же является источником, возбудителем вибрации, я пришел к выводу, что нужно постараться расправиться с тряской по отдельным элементам. Я говорю «мучаясь», ибо это были действительно муки. Ни днем, ни ночью, ни в театре, ни на прогулке, ни за обедом не забываешь о проклятой вибрации. Другой раз отвлечешься немного, но вдруг мысль о вибрации пронзает все твое существо, и даже в пот ударит от чувства бессилия, ощущения какого-то неодолимого препятствия, перед которым мы стоим.
И вот однажды озарило, что из всех возможных источников возникновения тряски основным и наиболее злым являются лопасти. Таких лопастей на вертолете по четыре на каждом роторе, итого восемь. Все они с огромной скоростью вращаются, причем возникают очень сложные механические и аэродинамические явления. А что, если изменить виброхарактеристику лопастей? Для того чтобы убедиться, от лопастей ли идет вибрация, К. С. Кильдишева — руководитель научно-исследовательского отдела — предложила попробовать отрезать по полметра от каждой лопасти и посмотреть, как это повлияет на тряску всей конструкции.
Опять собрались мы все, обсудили предложение и решили, что хуже не будет.
Через две недели укороченные на 50 сантиметров лопасти были установлены на машину. Все ждали: что-то будет?
Запущены двигатели, вращаются лопасти, летчики в кабине, Бровцев делает знак «все в порядке», и машина взмывает.
20 минут пробыли Бровцев и Милютичев в полете. Мы не знали, как ведет себя вертолет, но по улыбающимся, довольным лицам летчиков, когда они, медленно подходя к земле, зависли над нами, мы поняли, что какие-то результаты есть.
Каково же было общее удовлетворение, когда в один голос и Бровцев и Милютичев решительно и твердо заявили, что в течение 20 минут они перепробовали все режимы работы винта, все режимы полета и от тряски не осталось никаких следов.
Это был один из тех приятных сюрпризов, которые в конструкторском деле иногда счастливо подтверждают преимущество здравого инженерного смысла над мудрствованием и научной схоластикой. Конечно, в ходе последующих испытаний выявили и устранили еще множество разных дефектов, но главным была тряска, а с нею покончено.
В начале зимы 1953 года вертолет был предъявлен на государственные испытания.
Казалось бы, уже все в порядке, но судьба готовила нам еще один удар.
Не успели сделать военные летчики на государственных испытаниях и десятка полетов, как при одной из проб двигателей на полных оборотах на привязи, когда в пилотской кабине находился лишь механик, лопнул один из привязных тросов, за ним другой, третий, четвертый.
Машина взмыла, а механик, не умея управлять вертолетом, единственное, что мог сделать, — это мгновенно убрать газ. И вертолет, не успев подняться выше 6–8 метров, повернулся набок и рухнул на землю.
Высота небольшая, поэтому никто не пострадал, но машина полностью вышла из строя.
Это было ужасно. Неудачи действовали угнетающе. Некоторые нестойкие духом инженеры даже не захотели продолжать работу над вертолетом. К счастью, основной инженерный костяк не сдавал позиций, У нас был второй летный экземпляр вертолета, и мы его передали для продолжения государственных испытаний, усилив привязные тросы.
Но даже после того, как мы представили машину в научно-испытательный институт, испытание наших нервов не закончилось. Может быть, потому, что мы так долго возились с тряской, или потому, что ресурсная машина разрушилась и сгорела, а первая — летная — разбилась, сорвавшись с привязи, в НИИ на первых порах отношение к вертолету было недоверчивое.
Испытания в НИИ превратились для нас в сплошную трепку нервов, потому что из-за каждой мелочи, из-за каждого дефекта, которые обычно неизбежно сопровождают испытания любой новой машины, от нас требовали забрать вертолет для доделки. Тем самым затягивалось решение основного, принципиального вопроса, то есть оценка вертолета как сооружения технического для несения определенной службы.
Прошло несколько месяцев, а сделано было всего полтора — два десятка полетов.
И вот однажды руководству Министерства обороны на подмосковном аэродроме была показана новая авиационная техника, в том числе и наш вертолет. Стоял сильный мороз. Съехался генералитет. Осмотрели выставленные на линейке истребители, бомбардировщики и наконец подошли к вертолету. Все охотно вошли в его огромную кабину, чтобы укрыться от пронизывающего ветра. В кабине набралось человек двадцать.
Маршал Г. К. Жуков, обращаясь к командующему Воздушными Силами П. Ф. Жигареву, задал вопрос:
— Ну, как вертолет? Как идут испытания? Кончайте их скорее. Нам нужен такой вертолет! Имейте это в виду.
Через полтора — два месяца испытания вертолета закончились, причем было сделано полетов в несколько раз больше, чем за все предыдущее время. Сотрудники НИИ летчики-испытатели С. Г. Бровцев, П. И. Шишов, В. И. Кравченко, К. Д. Таюрский и инженеры А. М. Загордан и С. X. Атабекян положили много труда и проявили подлинный героизм при испытаниях вертолета, оказывая нам всяческую помощь в быстрейшем устранении недостатков машины.
Наконец вертолет был испытан, получил положительную оценку и решением правительства принят в серийное производство под названием ЯК-24.
После того как начался серийный выпуск машины, мы продолжали работать над ее усовершенствованием. В частности, повысили надежность управления вертолетом.
Система управления была очень капризной, и малейшая неточность сборки или деформация фюзеляжа в полете могла вызвать нежелательную вибрацию. И вот в процессе серийного производства нашим специалистам удалось сделать замечательное усовершенствование системы управления для больших вертолетов. Оно полностью сняло всякие сомнения в надежности управления.
Это было последним серьезным усовершенствованием вертолета, после которого мы вздохнули свободнее.
И уже совсем легко стало дышать после того, как на воздушном параде в 1955 году четыре наших вертолета, на удивление многочисленным зрителям, особенно зарубежным авиационным специалистам, присутствовавшим на параде, совершили первые публичные полеты.
fishki.net
Самый необычный советский вертолёт — все про оружие человечества
Самый необычный советский вертолёт

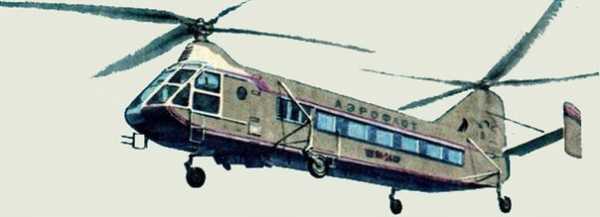

Вертолет Як-24 в истории русской авиации занимает заметное место. Будучи созданным на заре развития вертолётной техники, он стал самым необычным из всех советских вертолётов промышленного изготовления.
Все мы привыкли, что в нашей стране существует две конструкторских фирмы занимающихся вертолётами. Фирма Миля выпускает вертолёты под маркой Ми, строящиеся по одновинтовой схеме. При такой конструкции реактивный момент, создаваемый несущим ротором, компенсируется хвостовым винтом. Фирма же Камова выпускает вертолёты под маркой Ка, стоящиеся по сосной схеме, при которой два противоположно вращающихся ротора, находящиеся на одной оси, размещены друг над другом.
В мире существуют и другие схемы, например, продольная. По ней построен знаменитый американский Чинук. Но мало кто знает, что ещё в 50-е годы подобный аппарат серийно строился и в СССР.
Продольную схему взял за основу конструкции своего вертолёта известный авиаконструктор Игорь Александрович Эрлих, который, окончив в 1947 году МАИ, попал по распределению в ОКБ Александра Сергеевича Яковлева.
Дело в том, что принятый к тому времени на вооружение вертолёт Первый советский серийный вертолёт Ми-1 обладал весьма малой грузоподъёмностью – помимо пилота он мог поднять лишь двоих пассажиров. Ограниченная грузоподъёмность была присуща и шедшему ему на смену Ми-4, и хотя тот мог брать на борт уже 16 десантников, 1600-килограммовая грузоподъёмность не позволяла ему перевозить боевую технику.
Однако и армии, и народному хозяйству требовалась машина большей грузоподъёмности, и Совет Министров поручил Яковлеву разработать вертолёт четырёхтонной грузоподъёмности. Турбовинтовых двигателей наша промышленность тогда ещё не выпускала, и единственным способом увеличения мощности было увеличение количества двигателей. Можно, конечно, было скомпоновать моторы так, чтобы они работали на один винт – именно так поступил Игорь Иванович Сикорский, создавая в Америке свой знаменитый S-56. Однако Эрлих, которому Яковлев поручил проектирование двухмоторного вертолёта, решил, что лучше вообще обойтись без хвостового винта, и что самым простым и быстрым способом выполнить задание было бы заимствование уже готовых винтомоторных установок у Миля и расположить их в носовой и хвостовой частях фюзеляжа.
Винты синхронно вращались в разные стороны. Приводились они во вращение двумя двигателями воздушного охлаждения АШ-82, применявшимися в войну на истребителях Ла-5. Для проведения статических, динамических, ресурсных, заводских и государственных испытаний построили четыре опытных экземпляра вертолёта, который впоследствии получил официальное наименование Як-24 и прозвище «летающий вагон». По полетной массе, суммарной мощности двигателей (3400 л. с.) и полезной нагрузке Як-24 превосходил подобные зарубежные вертолеты тех лет.
Первый испытательный полет опытного Як-24 состоялся 3 июля 1952 года. Испытания начались с висений на небольшой высоте. Сразу были выявлены дефекты, требующие немедленного исправления. Например, самоориентирующиеся передние и задние колеса шасси не позволяли двигаться вертолету в заданном направлении. От этого недостатка избавились, зафиксировав колеса задних стоек. Затем пилоты обнаружили, что при увеличении поступательной скорости вертолет разворачивается вправо и после значения скорости 60 км/ч запасов путевого управления не хватает, чтобы парировать разворот. Для улучшения боковой управляемости пришлось изменить установочные углы плоскостей вращения несущих винтов и доработать хвостовое оперение, загнув киль вправо.
Официально заводские летные испытания завершились 15 ноября 1952 года. Два вертолета выполнили 141 полет, налетав 36 часов 6 минут.
Государственные испытания, начатые в 1953 году, завершились лишь спустя два года, и только тогда Як-24 был принят в серийное производство.
На авиационном празднике в 1955 году четыре Як-24 продемонстрировали высадку внушительного десанта, что было отмечено иностранными военными атташе.
17 декабря того же года летчик-испытатель Е. Ф. Милютичев поднял четырёхтонный груз на высоту 2902 м, а летчик-испытатель Г. А. Тиняков достиг высоты 5082 м с 2 т груза на борту. Так были установлены два мировых рекорда.
. Мощный, способный переносить груз на внешней подвеске, Як-24 и его модификация Як-24У стали первыми летающими кранами. Эта машина помогла, например, прокладывать газопровод Серпухов — Ленинград на участках с непроходимыми болотами и топями.
Вертолет Як-24 участвовал в восстановлении Екатерининского дворца в городе Пушкине, поднимая на крышу металлические конструкции. И не только этим прославилась яковлевская машина, Герой Советского Союза летчик-испытатель Юрий Гарнаев совершил на Як-24 беспосадочный полет по маршруту Москва — Ленинград.
В дальнейшем на базе Як-24 по специальному заказу была построена небольшая серия 30-местного пассажирского вертолета Як-24А с большим просторным комфортабельным салоном.
