Танк "Маус" - любимое детище Гитлера


Любимое детище Гитлера, самый крупный по массе танк из всех, которые когда-либо были воплощены в металле (188 тонн -боевая масса), «Маус» (известен также как Porsche 205 или Panzerkampfwagen VIII Maus) был спроектирован и построен Фердинандом Порше. Танк "Маус" - любимое детище Гитлера

Историю танка можно начать с совещания, которое Гитлер проводил 8.07.1942 года. На совещании присутствовали профессор Ф.Порше и А.Шпеер, им то и поручил фюрер начать работу над «танком прорыва» с предельно возможной бронезащитой и который был бы вооружен орудием калибра 150 мм. или 128мм.

Танк "Маус" - любимое детище Гитлера

В создании танка принимали участие сразу несколько компаний: башню и корпус производила фирма «Крупп», за двигательную установку отвечала «Даймлер-Бенц», а «Сименс» изготавливала элементы трансмиссии. Сама сборка танка велась на заводе компании «Алкетт».

Танк "Маус" - любимое детище Гитлера

Танк был исполнен на высоком, для своего времени, технологическом уровне. Так, в нем была применена многокатковая ходовая часть и гусеницы шириной 1,1 метра. Данная конструкция ходовой обеспечивала машине удельное давление на грунт, которое не сильно превышало показатели серийных тяжелых танков. Одной из основных особенностей танка было двухпушечное вооружение, мощная круговая броня и электромеханическая независимая трансмиссия для правой и левой гусениц.

Танк "Маус" - любимое детище Гитлера

Экипаж танка состоял из 5 человек: трое в башне, а двое в передней части, в отделении управления.

Танк "Маус" - любимое детище Гитлера

14 мая 1943 года Гитлеру был представлен полноразмерный деревянный макет «Мауса».
В декабре 1943 года на ходовые испытания поступил первый прототип танка, который был оснащен авиадвигателем марки МВ 509 фирмы «Даймлер-Бенц» и деревянной башней. После вполне удовлетворительных результатов ходовых испытаний на машину был установлен комплект внутреннего оборудования и настоящая башня для проведения артиллерийских стрельб. Еще один прототип был оснащен дизельным двигателем МВ 517 компании «Даймлер-Бенц». Однако, оказалось, что он капризен и ненадежен в эксплуатации.

Танк "Маус" - любимое детище Гитлера
Танк "Маус" - любимое детище Гитлера

Проект «Маус», который разрабатывал Фердинанд Порше, был только частично осуществлен в августе 1944 года. Было построено два опытных образца танка «Маус» (205/2 и 205/1).
Все работы по изготовлению 10 серийных машин были прекращены в конце 1944 года по личному указанию Гитлера. У Германии возникла острая нехватка производственных мощностей и сырьевых ресурсов для выпуска основных видов вооружений.

Танк "Маус" - любимое детище Гитлера

Боевого применения танки «Маус» не нашли. Опытные образцы были взорваны немцами при подходе Красной Армии. 21 апреля 1945 года в районе ж/д станции в Кумерсдорфе нашими войсками был захвачен наполовину разрушенный танк 205/2.

Танк "Маус" - любимое детище Гитлера

В 1945 году части танков были переправлены в г.Штетин, потом их паромом вывезли в г.Ленинград и дальше в Кубинку, на танковый полигон. В Кубинке из деталей, которые сохранились, был собран один танк. В 1951-52 годах данный танк испытывался обстрелом на артполигоне.

Танк "Маус" - любимое детище Гитлера
Танк "Маус" - любимое детище Гитлера
Танк "Маус" - любимое детище Гитлера

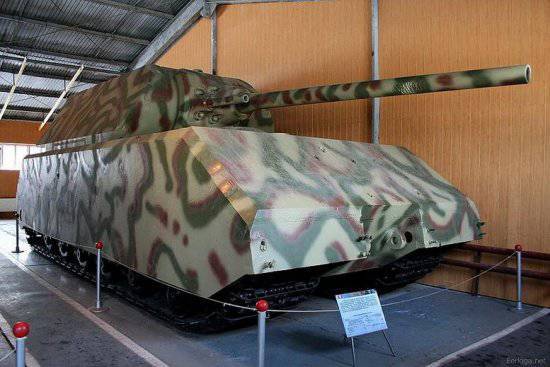

В настоящее время танк «Маус» является экспонатом в Кубинке, в музее бронетанковых войск, и состоит из башни 205/2 и корпуса 205/1.

ТТХ:


Танк Maus
Классификация сверхтяжёлый танк
Боевая масса т 188
Компоновочная схема отделение управления спереди, моторное посередине, боевое сзади
Экипаж 5 чел.

История
Годы производства 1942—1945
Количество выпущенных, шт. 2 (полностью построенные) + 9 (на заводе в различных стадиях готовности)
Основные операторы

Размеры
Длина с пушкой вперёд, мм 10200
Ширина корпуса, мм 3630
Высота, мм 3710
Клиренс, мм 500

Бронирование
Тип брони стальная литая и катаная поверхностно закалённая
Лоб корпуса (верх), мм/град. 200 / 52°
Лоб корпуса (низ), мм/град. 200 / 35°
Борт корпуса (верх), мм/град. 185 / 0°
Борт корпуса (низ), мм/град. 105+80 / 0°
Корма корпуса (верх), мм/град. 160 / 38°
Корма корпуса (низ), мм/град. 160 / 30°
Днище, мм 55—105
Крыша корпуса, мм 50—105
Лоб башни, мм/град. 240
Маска орудия, мм/град. 100—220
Борт башни, мм/град. 210 / 30°
Корма башни, мм/град. 210 / 15°

Крыша башни, мм 65

Вооружение
Калибр и марка пушки 128-мм KwK.44 L/55,
75-мм KwK40 L/36
Тип пушки нарезная
Длина ствола, калибров 55 для 128-мм,
36,6 для 75-мм
Боекомплект пушки 61 × 128-мм,
200 × 75-мм
Углы ВН, град. —7…+23
Прицелы перископический TWZF
Пулемёты 1 × 7,92-мм
MG-42

Подвижность
Тип двигателя V-образный
12-цилиндровый карбюраторный жидкостного охлаждения с турбонаддувом
Мощность двигателя, л. с. 1080 (первый экземпляр) или 1250 (второй экземпляр)
Скорость по шоссе, км/ч 20
Запас хода по шоссе, км 186
Удельная мощность, л. с./т 5,7 (первый экземпляр) или 6,6 (второй экземпляр)
Тип подвески сблокированная попарно, на вертикальных пружинах
Удельное давление на грунт, кг/см² 1,6

"МАУС", ВИД ИЗНУТРИ: ww_tank_ru — LiveJournal

Дублирую пост из своего ЖЖ. Небольшой фоторепортаж о танке "Маус" в Кубинке, вид изнутри. То есть, что осталось от машины в данный момент.

150.05 КБ

По большому счету, что такое Pz-VIII "Маус" все и без меня знают. Равно как и знают, каким образом и откуда таковой появился в Кубинке.

Лет несколько назад один персонаж с пеной у рта уверял меня, будто "Маус" чуть не на ходу и комплектен, но, разумеется, канал ОБС как и всегда выдал полную лажу - увы, машина только снаружи выглядит неприступно и сравнительно гладенько. Два года назад АК мне объяснил, что внутри совершенно пусто, в чем и удалось убедиться.

И на всякий случай: мы люди цивилизованные и относящиеся к раритетам с уважением: целью экспедиции в недра "Мауса" была исключительно фотосъемка - ничего не трогали и не отвинчивали. И еще: я не инженер, поэтому если какой-то объект назвал неправильно - поправляйте в каментах, а я исправлю пост.

Итак. Как известно каждому интеллигентному человеку отделение управления танка располагалось в носовой части корпуса. В нем размещались сидения механика-водителя и радиста, приводы управления,контрольные приборы, коммутационная аппаратура, радиостанция и огнетушители. Перед сидением радиста, в днище корпуса, имелся люк запасного выхода. В нишах бортов установлены два топливных бака общей емкостью 1560 л. Над сидениями водителя и радиста находился люк-лаз, закрытый броневой крышкой.

1. Вот пожалуйста, все что осталось от отделения управления. Особенно умиляет забытая кем-то в уголке бутылка водки "Сувенирная мягкая" - сердце мне отчего-то вещует, что употребляли оную вовсе не вандалы-посетители, а кто-то из местных. 🙂

166.82 КБ

202.15 КБ

2. Сразу за отделением управления на полу валяется одинокая тележка подвески - судя по тому, что на подвеске все катки на месте, эту свинтили со второго экземпляра "Мауса" в Куммерсдорфе. Каждая тележка подвески имела два опорных катка с внутренней амортизацией, кинематически связанных между собой двумя балансирами. В качестве упругих элементов служили спиральная пружина и резиновая подушка, вступающая в действие при движении танка по неровной поверхности. В последнем случае резиновые подушки также являлись ограничителями хода балансиров. Пара тележек монтировалась на одном кронштейне коробчатого сечения, закрепленного с одной стороны к фальшборту, а с другой к борту корпуса танка.

145.74 КБ

Схема:

3. Это уже моторное отделение где размещались силовой агрегат, в нишах бортов - водяные и масляные радиаторы, вентиляторы системы охлаждения двигателя, выхлопные коллекторы (по два на борт) и масляный бак емкостью 60 л (слева в нише борта).

144.58 КБ

4. Вот как раз эта ниша для масляного бака. Ниша есть, бак отсутствует:

137.19 КБ

5. Боевое отделение располагалось в средней части корпуса. В нем размещались: сидения командира танка, командира орудия и заряжающих, большая часть боекомплекта, агрегат для подзарядки аккумуляторных батарей и питания мотора поворота башни. В центральном колодце под полом установлены одноступенчатый редуктор и блок генераторов (главных и вспомогательного).

Как видим, пусто и ржаво. 🙁

150.13 КБ

6. Боевое отделение, погон башни, правый борт. Если я ничего не путаю, "соты" справа - это стойка боекуладки, которая должна располагаться именно в этом месте:

174.98 КБ

7. Пол со стороны кормы. "Трубы" ведут в сторону трансмиссионного отделения где располагалисть тяговые электромоторы, промежуточные редукторы, тормоза и бортовые редукторы. Горизонтальная перегородка отделяющая боевое отделение от центрального желоба связывающего моторное отделение и трансмиссионное, судя во всему срезана.

156.11 КБ

8. Казенник 128-мм орудия:

148.46 КБ

9. Оно же, вид снизу. На крыше башни отсутствуют люки, я уже не говорю о смотровых приборах и т.д.

173.48 КБ

10. Орудие, передняя часть башни.

193.14 КБ

11. Оно же, с другого ракурса. Обратим внимание на трогательный пенек подпирающий крышу башни.

140.21 КБ

12. По-моему, это часть механизма поворота башни или часть системы наведения орудия. (?)

153.10 КБ

13. Решетка над моторным отделением.

119.32 КБ

14. Башня по левому борту, общий вид. Как видим, демонтировано все, что можно - вандалам-посетителям ничего не осталось. 🙂

174.17 КБ

Какие же выводы? Да никаких. Изнутри машина находится в наибезобразнейшем состоянии - фактически, "Маус" это ржавая бронекоробка на шасси имеющая форму танка. Но так или иначе - раритет это уникальный, единственный и неповторимый. Соответственно и относиться к нему надо должным образом.

41.89 КБ

PS: фотографий есть еще, но я оставил только наиболее удачные.

Maus, сколько весит, как выглядит, технические характеристики (ТТХ), история создания, применение

Практически у каждой страны при внимательном изучении оказывается своя «визитная карточка» в мире оружия. В царской России отлили Царь-пушку, и мало кому интересно, что она ни разу не стреляла. Американцы гордятся «томми-ганами», и их мало волнует, что их чаще можно увидеть у мафии и бутлегеров, а не солдат армии США.

Германия в годы Второй Мировой войны была знаменита своими «вундерваффе», оружием, которое должно было уничтожить, испепелить и раскатать врагов фюрера и рейха. Среди всех, подчас безумных, изобретений сумрачного германского гения, безусловно, особое место занимает танк «Маус».

Первые шаги в сторону проекта

Ни для кого не секрет, что фюрер германского народа Адольф Гитлер серьезно страдал гигантоманией. Однако бедняга постепенно терял все свои любимые игрушки. Сначала сгорел дирижабль «Гинденбург», потом злые англичане из зависти утопили любимого «Бисмарка».

Маус на испытаниях

Внимание бесноватого перекочевало на танки, благодаря которым вермахт поставил на колени почти всю континентальную Европу. Начав войну с Советами Гитлера ждало еще одно разочарование – у русских танки оказались больше.

Ознакомившись с Т-35 и наслушавшись страшилок о КВ, фюрер решил, что панцерваффе ничем не хуже и созвал совещание в июне 1942 года, где высказал пожелание увидеть сверхтяжелый танк к следующему году.

Пожелание Гитлера вызвалась выполнять вся промышленность Рейха.

Даже Порше, любимец Адольфа, не рискнул в одиночку работать над проектом. Нашлись, правда, скептики, решившие, что в этот раз фюрер хватил лишку. Раскритиковал машину Гейнц Гудериан, один из создателей немецкой танковой стратегии.

В своих мемуарах он пишет о непонравившейся ему идее поставить на танк вместо пулемета 75-мм противотанковое орудие, которому будет сложно бороться с пехотой.

Правда, в том же отрывке он говорит, что был единственным, кто выступил против проекта в открытую. Неудивительно, ведь эти воспоминания «быстроногий Гейнц» опубликовал в 1954 году, когда мало кто мог опровергнуть его слова.

Создание прототипа

Сразу же после совещания у фюрера, началась разработка прототипа «Маус» и разделение обязанностей среди крупнейших промышленных сил Германии. Создание башни и корпуса взял на себя концерн Круппа, только им по силам было создать необходимой толщины броню. Даймлер-Бенц озаботился разработкой и созданием силовой установки, наиболее подходящей для нового «танка прорыва». Компания Сименс занималась разработкой трансмиссии для машины. Чехи из Шкоды отвечали за ходовую.

На Порше посыпалось множество вопросов, дать ответы на которые он, в принципе, так и не сумел. Спасовав перед таким масштабным проектом, Фердинанд попросил возложить на него только проектную часть и создание жизнеспособной модели.

Вводить «мышонка» в производство должен был Альберт Шпеер.

Проблемы у доктора Порше возникли с двигателем. Первоначально планировалось создать дизельную силовую установку. В ней меньший расход этого вида топлива и малая пожароопасность. Это было как нельзя «актуально» для холодного климата Восточного фронта, на который планировалось отправить грозные машины. Однако времени для разработки такого мощного агрегата просто не было.

В итоге создателя машины уговорили попробовать поставить поставленный в серию авиационный двигатель МВ 509 производства Даймлер-Бенц. Вся система была схожа с проталкиваемыми в тот момент доктором Порше устройствами Тигров и САУ Фердинанд.

Panzerkampfwagen VIII «Maus»

Обычный двигатель внутреннего сгорания, подключенный к электрогенератору, обеспечивал выработку тока, который, в свою очередь, крутил колеса при помощи электродвигателей и обеспечивал движение. Проблема установки нового ДВС лежала и в необходимости полностью перекраивать электрические схемы и агрегаты, уже подготовленные для дизеля.

Рубеж 1942 и 1943 года выдался богатым на события вокруг проектируемого танка «Маус». 3 января 1943 года фюрер увидел деревянный макет будущего танка прорыва. Несложно догадаться, что вождю германского народа он понравился. 21 января на очередном совещании военные потребовали ускорить работу над танком, так как он позарез нужен был на Восточном фронте. При этом прозвучали скептические замечания по поводу управляемости.

Порше уверил, что управлять машиной будет не сложнее, чем управлять Тигром.

2 февраля военные в очередной раз огорошили просьбой Фердинанда. Им не терпелось усилить новый танк, и для пущего эффекта они требовали поставить на «Маус» огнемет.

Уже 10 февраля все разработчики в один голос утверждали, что это слишком и что танк и так получается слишком тяжелым. Главным аргументом инженеров были возможные задержки из-за изменения ходовой, так как уже разработанная конструкция не смогла бы нести дополнительные 5 тонн на огнемет и горючие смеси.

Параллельно в Штутгарте испытывали и вводили в строй двигатель для танка «Маус». Неугомонный Порше на своем заводе построил полноразмерную деревянную модель танка, которую буквально сразу показал министру вооружений Шпееру.

По горячим следам макет хотели показать Адольфу, но не получилось. Тот увидит макет вундерваффе только 14 мая. В приступе восторга фюрер прикажет заменить 128-мм пушку на 150-мм. Успокоившемуся было Круппу тут же придет заказ на доработку башни машины для орудия большего калибра.

Танк Маус вид сзади

Почти половина лета ушла на различные бюрократические проволочки. Поскольку единоначалия не было, разные конторы под разными предлогами замедляли работу над проектированием и созданием деталей и узлов для машины. Предприятия, и так нагруженные военным заказом часто просто саботировали создание «Маус», ссылаясь на подчинение самому высокому начальству.

Так, начало работ над созданием коробки передач было связано с обращением непосредственно в штаб вооруженных сил Рейха, что сильно затягивало процесс из-за бюрократических проволочек. Перца добавляли союзники, бомбившие заводские корпуса и не дававшие в срок закончить необходимые детали.

Сборка и испытания машины

Как бы то ни было, 1 августа 1943 года на заводе Альмеркише Кеттенфабрик началась сборка первой модели танка «Маус». В это же время было получено добро на проектирование второй модели, прототипа, который должен был доказать или опровергнуть некоторые инженерные задумки, не вошедшие в первый прототип.

27 октября на очередном совещании обсуждались даты начала серийного выпуска нового танка, было примерно посчитано, сколько реально можно будет сделать машин в первой серии.

Немцы замахнулись аж на 152 единицы.

24 декабря 1943 года состоялся первый, «незаконный» выезд проектируемого танка«Маус». Не поставив в известность начальство из Берлина, испытатели выгнали машину из сборочного цеха и опробовали его в ближайших окрестностях. Один из рабочих инженеров нарисовал на лобовой броне танка мышонка и подписал «MAUS». Выходку нашли очень забавной, с учетом габаритов машины.

В начале 1944 года прототип танка «Маус» оказался на полигоне в Бёблингене, где его официально начали обкатывать и опробовать. Первоначально испытания велись без башни, так как ее не успели собрать и доставить на полигон. Позже ее все же доставили. Затем ее монтировали на корпусе и продолжили испытывать танк на самых сложных условиях.

Танк Маус (мышь)

Ходовая, к примеру, позволила подниматься под углом в 43 градуса. Отмечалось и легкая управляемость машины, по свидетельству механиков-водителей, «не сложнее РzКрfw IV». Но прототипу «Маус» было не суждено начать серию германских сверхмощных танков прорыва. Ходовые испытания выявляли новые проблемы, решаемые, но требовавшие времени, а его-то у Рейха как раз и не было.

В конце 1944 года фюрер приказал остановить все работы по созданию танка. Громадное количество времени, ресурсов и технических идей повисло в воздухе и пошло псу под хвост.

Компоновка и конструкция танка Маус

Технически новая разработка сильно напоминала все военные изделия Фердинанда Порше. Корпус машины «Маус» делился на три боевые составляющие:

  • отделение управления, где между топливных баков сидели механик водитель и радист-стрелок;
  • силовое отделение, где находился двигатель и трансмиссия. Там же располагалась система пожаротушения, два баллона с углекислым газом, готовые потушить любое возгорание автоматически;
  • боевое отделение машины, где сидели командир, командир орудия и двое заряжающих.

Достаточно большой калибр орудия «Маус» требовал раздельного заряжания, чем и были заняты двое самых сильных членов экипажа. В реальности нет ни одного документа, подтверждающего опытные стрельбы, так что эти двое, скорей всего, оставались без работы.

Танк Маус схема

Бронирование стало главной характеристикой танка «Маус». Толстую крупповскую броню машины не могло пробить ни одно танковое орудие, ни советского, ни союзного производства.

Любовь Порше к электродвигателям воплотилась в электрическую трансмиссию. Ведущее колесо каждой гусеницы оснащалось собственным электрическим двигателем. Энергии генераторной установки должно было хватать и на поворот башни«Маус», но для подстраховки смонтировали ручной механизм. Повернуть башню вручную при малейшем боковом наклоне машины было невозможно из-за огромной массы башни.

Проходимость, несмотря на вес, за счет широких гусениц была на достаточно высоком уровне.

Самый большой недостаток – невозможность прохода танка «Маус» по автодорожным мостам, махина проломила бы любой пролет. Плавучесть так же была никакая, но инженеры разработали остроумную систему перегона танка по дну рек. Экипажа при этом внутри быть не должно, а все управление осуществлялось по радио.

Танк Маус в разрезе

Все основные характеристики можно увидеть в небольшой табличке. Для сравнения здесь же представлен советский танк Т-34, самый распространенный танк советской армии, который хотя бы раз видели все.

 МаусТ-34-85
Длина, м9,036,1
Ширина, м3,673
Высота, м3,66 2,7
Клиренс, см5040
Ширина гусениц, см11050
Мощность силовой установки л.с.1080/ 1250 500
Орудие 128 мм KwK-44 L/55,
75-мм KwK-40
128 мм KwK-44 L/55,
75-мм KwK-40
Лобовая броня, мм20040
Масса, тонн188,932

Конечно, классы у танков совершенно разные. Но данная таблица дает представление о том, какой была эта машина на фоне самого массового и известного советского танка.

«Маус» в боях и в культуре

Боевая история машины «Маус» не имеет ни одной страницы. Наступавшая Красная Армия не позволила немцам утащить в Берлин их прелесть, поэтому поступил приказ уничтожить машины. Выполнение, правда, подкачало, и советским воинам достался один из самых необычных трофеев Великой Отечественной.

Маус танк

Из вывезенных в Кубинку двух машин удалось собрать одну, и сейчас в знаменитом танковом музее стоит корпус от второй машины и башня от первого прототипа. В начале 1950-х их еще тестировали на пробитие брони, но затем он порчи музейного экспоната отказались.

В силу своей специфичности использовать танк оказалось не так-то просто ни киноделам, ни игроделам. Прорыв наступил с выходом в начале 2000-х стратегии «Блицкриг», где впервые появляется эта машина в игре за немцев в качестве спецтехники и в игре за союзников в качестве противника. В ущерб историчности там «Маус» ездит и стреляет во все своей красе. Сейчас этот танк можно погонять и в «Worldof Tanks», и в«War Thunder», и во многих других игрушках.

Можно собрать «Маус» и дома. Для этого не нужно объединять всю мощь объединенной Германии, достаточно купить сборные модели Cyber-Hobby, Lunar Model и нескольких других. Здесь проблема только найти эти модели, так как российский рынок завален в основном вездесущей «Звездой», которая до мышонка пока не добралась. Но, как известно, если сильно захотеть.

Заключение

Танк «Маус» не стал ни лучшим, ни уникальным, ни вообще боевым танком. По сути дела он так и остался на уровне прототипа. Однако его потенциал говорил о многих возможностях, которые бонзы Рейха упустили в свое время. Несмотря на огромные недостатки и недоработки, эта машина вошла в историю, и служит иллюстрацией политики Германии во Второй Мировой войне.

Как говорится, замах на рубль, а удар на копейку.

Сегодня единственный в мире «Маус» служит одной из жемчужин экспозиции в Кубинке, привлекая внимание, как специалистов, так и впечатлительных девушек, которых удалось затащить в этот музей стали и мощи.

Видео

Танк Маус: гигантское чудо инженерии третьего Рейха
Танк Маус: гигантское чудо инженерии третьего Рейха

Этот монстр считается самой тяжелой боевой машиной в истории. В линейке танков ему был присвоен номер VIII. Маус появился благодаря немецкой тенденции делать танки все крупнее и крупнее, и еще один хороший пример этого – Ягдтигр (Jagdtiger Ягдтигр или Джагдтигер), самая тяжелая боевая бронированная машина, выпущенная в эксплуатацию во время Второй мировой войны, построенная на основе «Королевского тигра» (Königstiger). Последний отличался внушительными размерами, весом в 71 тонну и орудием 128 мм (5,04 дюйма).

Танк Маус опытный образец

Но как известно, Маус, он же Porsche Typ 205 VK 100.01 был разработан еще в 1942 году и был предложен Гитлеру Фердинандом Порше в июне того же года. Поскольку он идеально соответствовал вагнеровским видениям и навязчивым идеям Гитлера, его немедленно одобрили, и был заключен контракт на построение первой действующей машины к марту 1944 года. Это был действительно танк-монстр, использовавший все предыдущие технологические достижения по максимуму. Благодаря энтузиазму Порше и вопреки скептицизму вермахта, первый прототип, Маус 205-1 (V1), был изготовлен в 1943 году.

Невероятный образец бессмысленной инженерии

Первый прототип V1 сначала назывался «Mammut» (Мамонт), но его насмешливо переименовали на «Maüschen» (маленькая мышка), а затем просто «Maus» (мышь). Основной проект основывался на впечатляющей пушке Kwone 44 L/55 Kanone 128 мм (5 дюймов), которую также использовал танк-охотник Ягдтигр. При весе в 100 тонн, мощности и требованиям к треку вскоре были приняты специальные меры. Был установлен дизельный двигатель в сочетании с огромным электрическим генератором, занимавшим одну треть от общей длины корпуса, в результате чего башня была отодвинута назад, к задней части корпуса.

танк Маус Porsche Typ 205 VK 100.01 чертежи

Порше настоял на том, чтобы проверить свой проект полностью электрической трансмиссией. Следовательно, водитель был изолирован спереди и мог общаться с командиром танка только через шлем. Гусеницы были необычайно широкими, размером один метр и десять сантиметров, и чрезвычайно толстыми, но основывались на обычной модели Henschel «контактная колодка и соединительная муфта», ранее использовавшейся на «Королевском тигре». Из-за размера гусениц и довольно узкого корпуса, который был в основном занят двигательной системой, в Маусе было очень тесно.

Броня также была чрезвычайно толстой, от 180 мм (7,08 дюйма) по бокам и до 250 мм (9,84 дюйма) на башне. Эти цифры были больше, чем у любого из «Panzerschiff», немецкого класса тяжелобронированных крейсеров. Позже было решено увеличить защиту крыши до 220 мм (8,66 дюйма), чтобы противостоять атакам советского штурмовика Ил-2.

Вооружение супертанка Maus

Такое внушительное транспортное средство нуждалось в таком же внушительном оружии. Основное вооружение Мауса состояло из танковой пушки KwK 44 L/55 128 мм (5 дюймов) – той же, что и у Panzerjäger Tiger Ausf, более известного как Ягдтигр. Он стрелял раздельными боеприпасами состоящими из 2-х частей (снаряд, затем топливо). Его основной противотанковый снаряд – PzGr.43 APCBC-HE (фугасный бронебойный снаряд с бронебойным баллистическим наконечником). Пушка приводила в движение эти огромные 28-килограммовые снаряды с начальной скоростью 950 м/с. Они могли пробить 200 мм (7,9 дюйма) брони с уклоном 30 градусов на 1000 метров и 148 мм (5,8 дюйма) на расстоянии 2000 мм (2200 ярдов).

подъемник для танка Маус

Маус также обошелся без обычного спаренного пулемета, который заменили спаренным 75 мм (2,95 дюйма) KwK 44 L/36,5. Изначально он предназначался для довоенного оружия L24. Однако дуло пришлось расширить до 36 калибра, чтобы избежать попадания газов-вытеснителей в систему вентиляции двигателя.

1 мая 1943 года Гитлеру и его команде был представлен деревянный макет. Немецкий диктатор не был впечатлен 128-мм пушкой (5 дюймов) и заказал вместо этого 150-мм (5,9 дюйма). Тем не менее, первый заказ на 150 машин был дан для версии с 128 мм (5 дюймов). Производство было запланировано на начало осени 1943 года, изготовлением деталей занимался Krupp, а окончательной сборкой – Alkett. Предполагаемый конечный вес составлял около 188 тонн, но Гитлер настаивал на том, что он был 200 тонн. Отсутствие пулемета для непосредственной обороны заставило Гудериана (Генерал-полковник бронетанковых войск) отказаться от танка, поскольку он не был истребителем танков, и ему пришлось бы сражаться при непосредственной поддержке пехоты.

Однако из-за изменений в войне Гитлер внезапно отменил производственный заказ в октябре 1943 года, а сам проект – в ноябре. Несмотря на неудачу, Порше изо всех сил пытался подготовить первый прототип в декабре в Alkett. Испытания начались немедленно. В июне 1944 года настоящая башня была готова и смонтирована на корпусе.

По ходу испытаний стали очевидными две основные проблемы. Первая – отношение мощности к весу было настолько плохим, что не удалось достигнуть максимальной скорости 20 км/ч (12 миль/ч). В идеальных условиях Maus едва достигал 13 км/ч (8 миль/ч). Также пришлось обновить подвеску. Другая серьезная проблема носила тактический характер. Пересечь любой мост было невозможно, поэтому планировалось, чтобы танки работали парами; один из них пересекал водоем вплавь с помощью электрической энергии, которая поставлялась от второго танка через кабель, а воздух подавался через длинную дыхательную трубку.

танк Маус был настолько тяжел

Второй прототип, Panzerkampfwagen VIII Maus V2, был готов в марте 1944 года и также начал испытания. Позже он был оснащен первой башней Krupp, запланированным вооружением, включая пулемет MG 34 для противовоздушной обороны и, позднее, дизельным двигателем Daimler-Benz MB 517 (в сентябре), новой электростанцией, гусеницами Skoda и подвеской. Однако, как только Krupp начал строительство еще четырех корпусов, пришла отмена заказа в августе.

Фактически, оба прототипа были испытаны до их захвата советскими войсками в Куммерсдорфе, недалеко от Бёблингена, вблизи брошенных артиллерийских батарей. Говорили об обстреле прототипа наступающими силами, но это оказалось ложью.

Вскоре после этого советское командование приказало установить башню V2 на V1, и танк был снова испытан в Германии, а затем доставлен в СССР для дополнительных испытаний под Кубинкой в 1946 году. Сейчас он выставлен в музее Кубинки. Танк был настолько большим, что здание, в котором он находится, пришлось построить вокруг него.

Прототип Panzerkampfwagen VIII typ-205-2 (V2) Maus был уничтожен до того, как танковые полигоны в Куммерсдорфе, недалеко от Бёблингена, были захвачены советскими войсками. Позже башня этого танка была обнаружена и установлена ​​на корпус typ 205-1 (V1) Maus.

уничтоженный прототип Мауса

Четыре дополнительных бронированных Maus Wanne (корпуса) и пять Turmgehäuse (башни) были сварены вместе на заводе Krupp в Эссене, прежде чем тот взорвали 4 августа 1944 года. После этого производство прекратилось.

20.01.2019 12:03

Комментарии


Комментариев пока нет

50 лучших фото Маус

  • Главная страница
  • >
  • Фото
  • >
  • Маус
  • Маус
  • Фото
Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус Маус

Смотрите также

  • Маус
  • Фото Маус

Поделитесь с друзьями

Отправка сообщения

Ваш E-mail
Введите сообщениеОтправить E-mail

Маус (танк) — Википедия

Маус
Maus в бронетанковом музее в Кубинке
Maus (первый вариант)
Классификация сверхтяжёлый танк
Боевая масса, т 188,9 целый,140 без башни
Компоновочная схема отделение управления спереди, моторное сзади, боевое посередине
Экипаж, чел. 6[1]
История
Годы производства 1944—1945
Годы эксплуатации 1944
Количество выпущенных, шт. 2
Основные операторы
Размеры
Длина корпуса, мм 9030
Длина с пушкой вперёд, мм 10200
Ширина, мм 3670
Высота, мм 3660
Клиренс, мм 500
Бронирование
Тип брони стальная литая, катаная, поверхностно-закалённая
Лоб корпуса (верх), мм/град. 200 / 35°
Лоб корпуса (низ), мм/град. 200 / 55°
Борт корпуса (верх), мм/град. 185 / 0°
Борт корпуса (низ), мм/град. 105+80 / 0°
Корма корпуса (верх), мм/град. 160 / 35°
Корма корпуса (низ), мм/град. 160 / 30°
Днище, мм 55-105
Крыша корпуса, мм 50-105
Лоб башни, мм/град. 220 / 0°-50°[2]
Маска орудия, мм/град. 240
Борт башни, мм/град. 210 / 30°
Корма башни, мм/град. 210 / 15°
Крыша башни, мм 65
Вооружение
Калибр и марка пушки 128 мм KwK-44 L/55,
75-мм KwK-40
Тип пушки нарезная
Длина ствола, калибров 55 для 128-мм[3],
36,6 для 75-мм[4]
Боекомплект пушки 61 × 128-мм[3],
200 × 75-мм[4]
Углы ВН, град. —7…+23
Прицелы перископический TWZF
Пулемёты 1 × 7,92-мм
MG-34
Другое вооружение огнемёт flammenwerfer
Подвижность
Тип двигателя V-образный
12-цилиндровый карбюраторный жидкостного охлаждения с турбонаддувом
Мощность двигателя, л. с. 1080 (первый экземпляр) или 1250 (второй экземпляр)
Скорость по шоссе, км/ч 20
Скорость по пересечённой местности, км/ч 18
Запас хода по шоссе, км 160
Запас хода по пересечённой местности, км 62
Удельная мощность, л. с./т 5,7 (первый экземпляр) или 6,6 (второй экземпляр)
Тип подвески сблокированная попарно, на вертикальных пружинах
Удельное давление на грунт, кг/см² 1,6
Commons-logo.svg Маус на Викискладе
У этого термина существуют и другие значения, см. Panzerkampfwagen.

Panzerkampfwagen VIII «Maus» (Maus — «Мышь», Sd.Kfz 205, иное название — Porsche Typ 205 или Pzkpfw.VIII Maus) — сверхтяжёлый танк, спроектированный в Третьем рейхе в период с 1942 по 1945 годы под руководством Фердинанда Порше. Является самым крупным по массе танком из всех, когда-либо воплощённых в металле (боевая масса — 188,9 тонн). Было построено всего два экземпляра машины. В боевых действиях участия не принимали. На данный момент в мире сохранился только один танк «Маус», собранный из частей обоих экземпляров,[источник не указан 130 дней] в Бронетанковом музее в Кубинке. Однако имеются и другие сведения, так в книге «Конструктор боевых машин» (Лениздат, 1988), говорится: «…выяснилось, что „Маус“ был изготовлен в трёх экземплярах. О его боевом применении свидетельств не имеется. Однако на боевые позиции две машины все-таки выводили: одна из них оказалась в городе Цоссене перед входом в здание германского генерального штаба, а вторая стояла в охране рейхсканцелярии в Берлине. Ну, а третья, как уже говорилось, досталась нам в подорванном виде на Куммерсдорфском полигоне…»[5]Что не имеет исторического подтверждения.

История создания и судьба проекта

В своей книге «Воспоминания солдата» Гейнц Гудериан писал:

Через день я выехал на поезде в Лётцен, где временно расположился мой штаб. Там я осмотрел местные казармы. 13 мая я имел беседу со Шпеером, а во второй половине дня был на докладе у Гитлера. 1 мая Гитлеру показали деревянную модель «мышонка» — танка профессора Порше и фирмы Круппа, на котором намеревались установить 150-мм пушку. Общий вес танка должен был достигнуть 175 тонн. Нужно было рассчитывать на то, что он в действительности после конструктивных изменений по указаниям Гитлера будет весить 200 т. Модель не имела ни одного пулемёта для ведения ближнего боя. Уже по этой причине я должен был отклонить её. Конструкция имела тот же самый недостаток, который делал «Фердинанда» Порше непригодным для ведения ближнего боя. А ведь танку в конце концов неизбежно приходится вести ближний бой, ибо он действует во взаимодействии с пехотой. Начались бурные споры, так как все присутствующие, кроме меня, находили «мышонка» великолепным. Он обещал быть именно «гигантским»…[6]

В конце 1942 года по инициативе Гитлера начались работы над «танком прорыва» с максимально возможной бронезащитой. В создании машины приняли участие сразу несколько фирм: корпус и башню изготавливала фирма «Крупп», «Даймлер-Бенц» отвечала за двигательную установку, а «Сименс» — за элементы трансмиссии. Общая сборка велась на заводе фирмы «Алкетт». Проект «тип 205», разработанный Фердинандом Порше, был частично реализован в 1944 году в виде двух опытных образцов танка «Маус».

23 декабря 1943 года Pz.Kpfw Maus отправился в первый испытательный пробег по территории завода Alkett. Стоит отметить, что пробег этот являлся нелегальным, так как разрешение на него получено не было. Первый пробег оказался и испытанием на проходимость, так как территория завода была завалена обломками из-за бомбардировки за месяц до этого. Первые же метры показали, что опасения насчет поворотливости были напрасны. Танк легко обогнул узкий проход между кучами мусора. По итогам испытаний отмечалось легкость управления танком. Дальнейшие работы по выпуску десяти серийных танков были прекращены по указанию самого Гитлера, так как у Германии не хватало производственных мощностей для выпуска других, более важных видов оружия.

Commons-logo.svg

Полноразмерный деревянный макет танка был представлен Гитлеру 14 мая 1943 года, а первый прототип «Мауса» поступил на ходовые испытания в декабре 1943 года. После их довольно удовлетворительных результатов танк был оборудован настоящей башней для артиллерийских стрельб и полным комплектом внутреннего оборудования. Второй недостроенный прототип был оборудован дизельным двигателем «Даймлер-Бенц» МВ 517, как оказалось, капризным и ненадёжным в эксплуатации.

Масса 180 тонн исключала возможность перехода «Мауса» через реки по автодорожным мостам. Поэтому предполагалось переправлять танки попарно по дну реки. При этом загерметизированный, без экипажа, «Маус» получал по кабелю управление и электропитание для движения от другого «Мауса» на берегу.

В бою эти танки испытаны не были. В апреле 1945 года, при приближении частей Красной Армии к полигону, немцами было принято решение уничтожить прототипы ввиду невозможности их эвакуации. Оба танка были взорваны, но значительным разрушениям подвергся только один. В дальнейшем из обоих повреждённых танков по указанию командующего бронетанковых и механизированных войск был собран один; 4 мая 1946 года он был доставлен на полигон в Кубинке. После испытаний силовая установка, как и всё внутреннее оборудование, было демонтировано. В настоящее время танк находится в экспозиции Военно-исторического музея бронетанкового вооружения и техники в Кубинке.[7]

Технические характеристики и описание

Масштабная модель танка

Экипаж машины состоял из шести человек. Сиденья водителя и радиста располагались в отделении управления между двумя главными топливными баками ёмкостью по 1590 л. каждый.[1] Позади них, в моторном отделении, по бортам были размещены водяные и масляные радиаторы, а в центре — двигатель. Каждый ходовой каток был оснащен собственным электродвигателем

Сперва на танк предполагали установить дизель, который был значительно экономичнее карбюраторного двигателя, следовательно, не требовал дополнительных топливных баков. Кроме того, дизельное топливо было доступнее и дешевле, чем бензин. Недостатком дизельных двигателей была низкая устойчивость к морозам, что было очень важно в условиях Восточного фронта. Однако Шпеер попросил Порше использовать на танке серийный авиационный карбюраторный двигатель «Даймлер-Бенц» МВ 509, ведь применяя уже готовый двигатель можно было сэкономить время, необходимое для создания новой силовой установки. За двигателем, дальше к корме находился генератор, с укладкой боеприпасов в спонсонах с обеих сторон. В спонсоне с передне-правой стороны генератора — вспомогательный двигатель, с аккумуляторными батареями к его задней части. В корме корпуса, также в спонсонах, располагаются моторы электропривода. Трансмиссия находится в глубокой части корпуса между электромоторами, позади генератора.

Над боевым отделением корпуса располагалась башня, в которой размещались командир танка, командир орудий и два заряжающих.[1]

Танк был выполнен на высоком технологическом уровне. Применение многокатковой ходовой части и гусениц шириной 1100 мм обеспечило «Маусу» довольно низкое удельное давление на грунт, ненамного больше чем у обычных немецких тяжёлых танков. Основной его особенностью явилось мощное круговое бронирование и 2х-пушечное вооружение, а также использование электромеханической трансмиссии, которая состояла из двух электроприводов левой и правой гусениц. Тяговые электродвигатели питались током от двух генераторов, расположенных в моторном отделении. Две независимые друг от друга электросистемы передавали крутящий момент от двигателей к ведущим колёсам через двухступенчатый редуктор.

«Маус» в массовой культуре

«Маус» в игровой индустрии

«Маус» встречается в компьютерных играх:

Стоит отметить, что отражение тактико-технических характеристик бронетехники и особенностей её применения в бою во многих компьютерных играх довольно часто далеки от реальности.

«Маус» в индустрии сборных моделей

В настоящее время Маус производится в «оранжевой серии» фирмы Cyber-Hobby в масштабе 1:35, с бонусом-уничтожителями танков. Также у частных продавцов ещё возможно купить модель 1992 года фирмы Dragon (также в масштабе 1:35), которая является создателем фирмы Cyber-Hobby. Эти модели производятся в пластиковом виде, но есть ещё и смоляная модель от фирмы Lunar Model. Во все модели входят наборные траки. В 2017 г. фирма Takom выпустила два набора в масштабе 1/35 — Maus v. 1, соответствующий прототипу без башни, и Maus v.2 соответствующий полностью построенному прототипу и планировавшимся к выпуску серийным образцам.

В масштабе 1:72 Маус делается фирмами Dragon, Pegasus, Planet Models.

К масштабу 1:35 есть немало точёных стволов и фототравления, например точёные стволы выпускают фирмы ModelPoint, JordiRubio, RbModel, Barrel Depot. В 1:72 также выпускаются наборы, фирмами Dragon, Trumpter.

«Маус» в кино и мультипликации

Ввиду своих размеров и специфичности, Panzerkampfwagen VIII Maus нечасто встречается в кино- и мультиндустрии. Одно из редких появлений на экранах — аниме Girls und Panzer, где танк Maus команды Чёрного Леса противостоит команде Оараи в последней и предпоследней сериях.

См. также

Литература

  • Павлов И., Павлов М. Сверхтяжёлый танк «Маус». — М.: Экспринт, 2004. — 48 с. — ISBN 5-94038-050-6, УДК 623.4, ББК 68.513 П12.

Ссылки

Примечания

  1. 1 2 3 Павловы, 2004, с. 22.
  2. ↑ Павловы, 2004, с. 28.
  3. 1 2 Павловы, 2004, с. 24.
  4. 1 2 Павловы, 2004, с. 26.
  5. под общ. ред. Н.С. Попова. Конструктор боевых машин. — Лениздат, 1988. — С. 356. — 382 с. — ISBN 5-289-00102-6.
  6. ↑ Гудериан Г., «Воспоминания солдата». Смоленск, 1999, гл. 10, стр. 426—427
  7. ↑ Павловы, 2004, с. 15, 17.
⛭
Balkenkreuz.svg

Инженерные и разведывательные машины

* — производились только на экспорт; курсивом выделены перспективные, опытные или не пошедшие в серийное производство образцы

Знаменитые танки World of Tanks — лучшие видеоролики и обои для рабочего стола
Maus | Знаменитые танки World of Tanks — лучшие видеоролики и обои для рабочего стола Меню World of Tanks Maus 90000 Hot World Of Tanks Mouse Pad Birthday Gift Computer Mousepad Wot Massive Pattern Gaming Mouse Mats To Mouse Gamer Large Mousepad | | 90001 90002 We will try our best for you! 90003 90002 If you have any questions, please contact us. 90003 90006 We will reply you as soon as possible! 90003 90002 90003 90002 Russian friends, please note: Because the relationship between your country's customs policy; fill the full correct address and recipient information Please take; Otherwise you can not receive your goods; thanks! 90003 90006 90003 90006 90015 90003 90006 90018 90003 90006 90003 90006 90023 Attention 90024 90003 90002 1.the product color have a little difference, Because this is our DIY Handmade Production (thermal transfer) 90003 90002 2.when you receive your parcel, open it just a little smell, but it's non-toxic. take it on ventilated place a few days, it will be better 90003 90030 90003 90030 Note: 90003 90002 1.100% Brand New 90003 90002 2.You can Decorate Your Desktop with the Mouse Pad. 90003 90002 3.Nice Color Printed on Mouse Pad 90003 90002 4.High Quality, Made of Soft Rubber Material & Smooth Fabric 90003 90002 5.Size: 25x29cm 30x60 cm 30x70 cm 30x80 cm 30x90 cm 40x90 cm 90003 90002 90003 90002 Warm Prompt: 90003 90002 China Post Ordinary Small Packet Plus, this shipping way have not tracking information when it go abroad. 90003 90002 China Post Registered Air Mail, this shipping way have tracking information, (except USA, Russia and Ukraine) 90003 90002 USA, Russia and Ukraine buyer friend can choose ePacket, it will be have tracking information. 90003 90002 If your Confirmation Time is coming, you still not receive the goods, please contact with us, we will extend the delivery date.90003 90002 If after 70days you still do not receive the goods, please contact us, we will give you a full refund.Please do not open dispute within 70days, this is Unwelcome! Thanks for your kindly 90057 90003.90000 world of tanks mouse pad large pad to mouse computer mousepad Natural rubber gaming mouse mats to mouse gamer Table Mat | | 90001 90002 Special Note: We accept product customization, as long as you send your favorite pictures to us. 90003 90004 90003 For example: family photos, Game, Character, animals, Interesting etc. 90004 90007 90002 90007 90002 90011 90012 90013 90014 90007 90002 90007 90002 90003 1.Delivery 90004 90007 90002 90007 90002 90003 We usually send goods in 3 working days after your payment.We want you to receive your favorite products in a timely manner, please make sure your address is correct. 90004 90007 90002 90007 90002 90003 2.Shipping 90004 90007 90002 90007 90002 90003 Under normal circumstances, our mode of transport for the China Post Ordinary Small Packet Plus, If you need other modes of transport, please contact us, we will provide you with preferential convenient mode of transport. 90004 90007 90002 90007 90002 90003 3.Return 90004 90007 90002 90007 90002 90003 All the products before shipment are checked, If you are not satisfied with the products you buy, you can replace the product before shipment, If you return the product after delivery, shipping by the buyer.Make sure that the product is not damaged, etc. 90004 90007 90002 90007 90002 90003 4.Contact us 90004 90007 90002 90003 If have any questions about your order please contact us, We will reply to you within 24 hours, excluding weekends and holidays. 90004 90007 90002 90003 5.Feedback 90004 90007 90002 90003 If you are satisfied with our products and service, please give us 5 stars feedback, if you have any dissatisfaction, please contact us before you leave feedback, we will do our best to help you solve your problem.Thank you! 90004 90007 .

Отправить ответ

avatar
  Подписаться
Уведомление о
