Меркава 5 танк фото: Израильские танки Merkava стали еще более защищенными — Российская газета

описание, модификации и характеристики . чёрт побери

Л — Логика

Меркава» логична. Исраэль Таль, руководивший разработкой этого танка, чётко понимал, где он будет применяться. Израильским конструкторам не пришлось метаться между десятками и сотнями противоречащих друг другу указаний(«…и чтобы на севере работал хорошо, и от песка защищён, и лёгкий, и броды до трёх метров преодолевал»).

СМеркавой» всё было проще: открой окно, посмотри — вот она, каменистая земля. Почувствуй дыхание пустыни и ощути на зубах скрипящий песок. Выпей вина — бокал кариньяна с лозы иудейских холмов, что под злым солнцем и сухим ветром выросла и дала гроздь. Ощути это солнце, ветер, полынь, сухие травы, соль и камни. Именно в этих условиях будет работать этот танк.

А теперь становись за кульман и черти. Твори, не размениваясь на лишнее.

ПрототипМеркавы»(на шасси танкаЦентурион»)

Сделай танк тяжёлым — в 60 и даже в 70 тонн весом сделай его. Каменистая почва легко выдержит этот вес, ведь нет здесь ни луж, ни болот.

Есть здесь горы, холмы, гряды и ущелья, тысячелетиями хранящие воинов, даруя им места для хитрых засад и стрельбы с закрытых позиций. Пользуйся этим грамотно, и будет твой танк неуязвим.

Позицию выбери с умом, встань на ней, и созиждется твой танк твердыней, которую не сможет взять неприятельский гранатомёт и даже ПТУР. Вот у него литые корпус и башня, углы наклона брони, исчисленные и соразмерные. Смотри же на них и радуйся, ибо перед тобой гармония и совершенство, отлитые в металле.

Вооружение

Изначально установили американскую 105 миллиметровую М68, являющуюся лицензионным вариантом английской L7A1, но сразу предусмотрели в конструкции башни установку орудия большего калибра. Боекомплект составляет 62 снаряда, но всегда может быть увеличен за счёт боевого отделения.

Начиная с модификации Мк.3, танк начали оснащать 120 миллиметровым орудием MG251 израильского производства.

Вспомогательное вооружение состоит из спаренного с пушкой 7,62 мм пулемёта и двух дополнительных съёмных пулемётов FN MAG на крыше башни. Общий боекомплект составляет 2000 патронов. Опционально на маску орудия может устанавливаться 12,7-мм пулемёт М2НВ.

Для постановки дымовых завес предусмотрен миномёт, который позволяет вести стрельбу находясь под прикрытием брони начиная с Мк.2.

Система управления огнём Матадор находится на высоком уровне и обновляется с каждой модификацией. Однако точность и скорострельность находятся на довольно посредственном уровне. Это связано как с компоновкой, так и требованиями израильских военных.

Как и во всех современных ОБТ, наведение на цель осуществляется с помощью прицельных приборов. Проблема в том, что расположенный спереди двигатель струями горячего воздуха сильно снижает возможности этих приборов, создавая постоянное тепловое поле вокруг танка. Отчасти это решается тактикой стрельбы из заранее подготовленных позиций и с остывшим двигателем, но далеко не всегда это применимо на практике.

Более того, из-за компоновки передняя часть Меркавы сильно перетяжелена, что создаёт при стрельбе сильные продольные колебания, значительно снижая точность повторного выстрела и вынуждая снижать скорострельность в несколько раз из-за пауз между выстрелами.

Но всё это израильские военные не считают критичным, из-за тактики и применения корректируемых боеприпасов, которые позволяют практически со 100% точностью поражать первым выстрелом цели.

[править] Боевое применение

Ливанская война 1982 года

«Боевое крещение» танки получили во время Ливанской войны в 1982 году. Всего Израиль в ту войну задействовал около 1000 танков, из них 200 танков «Меркава Mk.1» в 6 батальонах. 2 батальона «Меркава Mk.1» в составе 252-й дивизии воевали на восточном направлении против сирийцев, остальные батальоны в составе 91-й и 36-й дивизии воевали на западном и центральном направлениях против ООП. По мнению зарубежных экспертов, боевые машины показали высокую эффективность, особенно в плане обеспечения защиты экипажей. Существует неоднозначность мнений относительно боёв между «Меркавами» и сирийскими Т-72. Израильские источники сообщают об уничтожении около десятка Т-72, в то время как советские и некоторые российские утверждают, что было уничтожено значительное количество «Меркав» без единой потери со стороны Т-72.

Существует также версия, что танки этих типов вообще не встречались в бою в ходе этой войны.

Вторая ливанская война 2006 года

Танки «Меркава Mk.2», «Меркава Mk.3», «Меркава Mk.4» также участвовали во Второй ливанской войне в 2006 году. Танки использовались главным образом как средство поддержки пехоты и для эвакуации раненых с поля боя. В первый же день боевых действий (12 июля) один танк «Меркава Mk.2» был уничтожен при подрыве на мощном взрывном устройстве на территории Ливана в ходе преследования боевиков Хезболлы, похитивших израильских солдат.

Наибольшие потери Израиль понёс 12 августа, в ходе наступления 401-й бригады, оснащённой танками «Меркава Mk.4», через речку Салуки в направлении деревни Рандурия. Также в ходе данного манёвра был зарегистрирован первый подтверждённый случай применения ПТРК «Корнет». Из 24 участвовавших в наступлении танков были подбиты противотанковыми ракетами 11, восемь членов экипажей танков погибли.

Всего в конфликте было задействовано до 400 танков «Меркава» различных моделей. Всего было повреждено 46 танков. В 24 случаях была пробита броня. В 3 из этих случаев сдетонировал боекомплект. Ни один танк не загорелся. Пять танков признано неремонтопригодными: два, подорванных на фугасах, и три, поражённых ПТУР (по одному «Меркава-2», «Меркава-3» и «Меркава-4»). По разным данным за весь конфликт было выпущено около 1000 ПТУР и гранат РПГ.

Другие оценки

По сообщению принадлежащей Хезболле радиостанции «Ан-Нур», израильские данные о потерях были сильно занижены. Агентство РИАН под одноимённым заголовком также привело сообщение «Ан-Нур», согласно которому «распространенный в дипломатических представительствах[неопределённость] в Ливане американский доклад утверждает, что официально объявленные Израилем данные о потерях в Ливане очень сильно занижены», и Израиль на самом деле потерял 164 танка «Меркава». Кроме того, в докладе якобы утверждалось, что «американские военные летчики принимали участие в бомбардировках южных пригородов Бейрута и других районов страны, управляя стоящими на вооружении у израильских ВВС самолетами типа Ф-16 производства США».

«Меркава Mk.4»

Меркава Mk.4

В отличие от предыдущих моделей, оснащавшихся различными модификациями дизеля «Teledyne Continental Motors» (англ.)русск. AVDS-1790 с воздушным охлаждением, на «Меркава Mk.4» установлен дизель GD883 американской фирмы «General Dynamics» (лицензионное производство немецкого дизеля MTU883) с водяным охлаждением мощностью 1500 л. с. Двигатель выполнен в едином блоке с 5-скоростной автоматической трансмиссией Renk RK 325.

Значительно изменилась конфигурация броневых модулей башни, орудие оснащено маской. Также значительно усилено бронирование крыши: габарит бронирования возрос и покрывает всю крышу, а не только переднюю часть, как на моделях Mk.3B и Mk.3D. В результате этих мер заряжающий был лишён люка, а массивный люк командира открывается только с помощью специального механизма. Убраны решётки забора воздуха на нишах (осталась только решётка выхлопа с правой стороны). Модернизации подверглись миномёт и ходовая часть.

Верхняя лобовая деталь теперь лишена выпуклости, что улучшило обзор механика-водителя, кроме того, водитель получил видеокамеру заднего обзора.

Прицел наводчика перенесён на крышу. Танк оснащён новым панорамным прицелом командира с независимым тепловизором и боевой информационной системой «Цаяд» («Охотник»).

На танке установлено новое орудие MG253, рассчитанное на повышенное давление пороховых газов. В нише башни за броневой перегородкой установили электрический барабанный механизм на 10 снарядов, подающий снаряды заряжающему (остальные 36 снарядов размещены, как и прежде, в огнеупорных контейнерах в кормовой части корпуса). «Меркава Mk.4» была принята на вооружение в 2004 году. В 2005 году завершено перевооружение регулярной 401-й бригады на новые танки. К 2013 году планируется перевооружить на «Меркава Mk.4» ещё две бригады: регулярную 7-ю и резервистскую.

После войны 2006 года было принято решение об оснащении танка комплексом активной защиты (КАЗ) «Трофи» израильского производства, предназначенной для уничтожения угрожающих танку снарядов ПТРК/РПГ. Следует отметить, что танк изначально имел возможность установки активной защиты, но вследствие недостаточного финансирования не оснащался ею.

Серийное производство танков, оснащенных КАЗ «Трофи», получивших обозначение «Меркава Mk.4M», началось в конце 2008, а весной 2009-го они начали поступать в войска. 1 марта 2011 года система активной защиты была успешно испытана в боевых условиях в районе сектора Газа. В июне 2012-го было завершено оснащение 401-й бригады КАЗ «Трофи».

В июне 2010 года танк был рассекречен и выставлен на 10-й международной выставке вооружений и военной техники сухопутных войск и наземных средств ПВО «Евросатори 2010» в Париже в связи с поиском партнёра на дальнейшую модернизацию. Во время выставки интерес к машине проявила российская делегация во главе с начальником вооружений В. Поповкиным, для которого устроили развернутую презентацию.

О двигателе и трансмиссии

Как утверждают специалисты, в 4-й модели «Меркавы» используется силовая установка, характеристики которой существенно отличаются от двигателей ранних израильских ОБТ. Показатель мощности мотора в «Mk-4» не менее 1500 л. с. Сам агрегат обладает улучшенными массово-габаритными показателями и топливной эффективностью. Усовершенствования коснулись системы, осуществляющей турбонаддув. По мнению специалистов, масляное и жидкостное охлаждение поршней в «Меркава-4» происходит интенсивнее. Система питания оборудована топливными индивидуальными насосами. Подачу топлива в танке можно регулировать.

Внедрив в ОБТ более усовершенствованный масляный поддон и дополнительный плоский масляный бак, израильским конструкторам удалось достичь нормального функционирования двигателя при любом крене боевой машины. Управление силовой установкой в «Меркава-4» компьютеризировано – вся необходимая информация выводится у водителя на мониторе.

Для 4-й модели предусмотрена пятискоростная автоматическая гидромеханическая трансмиссия, использующая гидрообъемный поворотный механизм. Изготавливается она немецкой фирмой «Ренк».

Описание конструкции

Основным отличием «Меркавы» от других современных танков является ее компоновка: мотор и трансмиссия располагается в передней части корпуса, а боевое отделение занимает среднюю и заднюю часть. В кормовой части танка находится десантный отсек, в котором можно перевозить пехотинцев, раненых, дополнительные боеприпасы или сменный экипаж. Это уникальная конструкторская идея, по сути, превращает «Меркаву» в универсальную машину, способную выполнять роль БМП и БТР.

Еще одним нестандартным решением является конструкция корпуса и башни танка – они литые. Броня «Меркавы» имеет большие углы наклона, моторное отделение смещено к правому борту танка, слева находится отделение управления с местом механика-водителя. У него есть три прибора (перископа) наблюдения, но из-за смещения его рабочего места влево, обзор сильно ограничен.

Между моторным и боевым отделением установлена броневая перегородка. Основной запас топлива находится в задней части бронированных надгусеничных ниш, в их передней части находятся воздухозаборники.

Башня танка имеет клинообразную форму, что способствует увеличение количества рикошетов при попаданиях в ее переднюю часть. Башня «Меркавы» имеет разнесенное бронирование, между двумя основными стенками располагаются дополнительные элементы защиты. В задней части башни находится корзина.

В башне находятся места для трех членов экипажа: заряжающего, командира танка и наводчика. Место заряжающего расположено слева от орудия, при необходимости он может выполнять функции наводчика или водителя. Место наводчика – справа от орудия, для выполнения своих функций он располагает оптическим прицелом с лазерным дальномером и баллистическим вычислителем. Для общего обзора есть перископический наблюдательный прибор.

Место командира находится позади и немного выше наводчика. У него установлен панорамный оптический прицел, кроме того, командир имеет доступ к данным, которые получает наводчик. Основываясь на них, он может давать целеуказания или наводить орудие.

В задней части танка находится отсек, в котором могут разместиться десантники (6 человек), четыре носилки с ранеными или дополнительный боекомплект. Тактика использования «Меркавы» не предусматривает перевозку десанта, обычно задний отсек используется для дополнительных снарядов.

«Меркава Mk.1» вооружена 105-мм пушкой М68, созданной в США и выпускаемой в Израиле по лицензии. Пушка стабилизирована в двух плоскостях, имеет термокожух. Боекомплект составляет 62 выстрела. С пушкой спарен бельгийский 7,62-мм пулемет MAG, выпускаемый по лицензии. Еще два пулемета (7,62 мм) установлены на крыше башни. Над стволом орудия находится пулемет калибра 12,7 мм, который управляется дистанционно. Также на башне установлен 60-мм миномет, его боекомплект 30 мин.

Двигатель – американский дизель AVDS-1790-5A с турбонаддувом, трансмиссия — CD-850-6B, также производства США, она доработана местными специалистами.

Подвеска пружинная, типа Кристи. На каждой стороне находится шесть обрезиненных опорных катков и пять – поддерживающих. Гусеницы цельнометаллические, их ширина составляет 640 мм.

Завершение

Модели из серии «Меркава» превосходно зарекомендовали себя во время боевой операции Израиля в Ливане. Тогда безвозвратно потеряно было всего пять танков, а практически все поврежденные машины после ремонта вернулись в строй. Это является лишним доказательством их высокой эффективности. Последнее поколение модели способно отлично справляться с ракетной угрозой

В завершение нельзя не акцентировать внимание на том, что здесь воплощена концепция круглосуточного использования танка, для чего предусмотрено место для размещения двух экипажей, один из которых может отдыхать, в то время, пока другой работает

Weapons and Equipment[edit]

All of the Merkava’s main weaponry is mounted in its turret. The tank’s long-range weaponry includes a 15-tube Long Range Missile Launcher with 16 volleys of fire. The tank’s main gun is a Class 5 Autocannon, which was given 20 rounds to feed it. For short-range defense, it has a single 4-tubed Short Range Missile Launcher with 25 reloads. Finally, for anti-infantry work, the tank sports paired machine guns, one mounted on the turret, while the other is located in the front of the tank. One hundred rounds are placed with the rest of the ammunition in the main body of the tank.

The VIII variant mounts a 300 Rated Fusion Engine (w/10 heat sinks), giving the tank the respective speed of 64 kph for its time period. Protecting the tank’s hull is 10 tons of standard armor which is evenly spread out around the tank, with an added few tons on the turret.

Модификации танка

Разработки и совершенствование боевой машины ведется по сей день. Каждая модификация имеет сотни мелких доработок, подсказанных ежедневной службой и участием в боевых действиях. Основные модификации машины:

• Mk.1, первый в серии танк, обладающий множеством «детских болезней», испытанный в ходе Ливанской войны;
• Mk.2, с усиленной броневой защитой и силовой установкой;
• Mk.3, получившая модульную броню;
• Mk.4, лучший основной танк по версии многих военных агентств, обладающий, однако, и множеством недостатков, таких как высокий корпус, проблемы с наведением и стрельбой на ходу. Многочисленные боевые столкновения заставили усилить системы защиты машины, а так же изменить марку двигателя, то серьезно повысило ходовые качества.

Разработки нового «танка будущего» ведутся и сейчас. Будет ли это очередная модификация «Меркавы» или принципиально новая боевая машина, неизвестно.

Израильское правительство и военные умеют хранить секреты, так что о Mk.5 пока практически ничего не известно.

«Меркава» Mk.3. На чертеже:

1— теплоизоляционный кожух ствола пушки; 2— эжектор; 3 — датчик системы оповещения о лазерном обнаружении; 4 — метеодатчик; 5 — противокумулятивные цепи с шарами; 6 — направляющее колесо; 7 — бортовой экран; 8 — опорный каток; 9 — крышка люка МТО; 10 — ведущее колесо; 11 — 120-мм пушка; 12 — зенитный 7,62-мм пулемёт командира; 13 — прибор наблюдения командира; 14 — командирская башенка; 15 — кормовая корзина; 16— предохранительная корзина; 17 — крышка люка заряжающего; 18 — зенитный 7,62-мм пулемёт заряжающего; 19 — передний накладной модуль башни; 20 — прибор наблюдения механика-водителя; 21 — патронная коробка пулемёта заряжающего; 22 — патронная коробка пулемёта командира; 23 — задний грязевой щиток; 24 — гусеничная лента; 25 — дверь заднего кормового люка; 26 — нижний кормовой лист; 27 — задний левый габаритный фонарь; 28 — нижний лобовой лист корпуса; 29 — передний грязевой щиток; 30 — правые бортовые фары

Модификации танка Merkava

«Меркава» Mk 1 (Merkava Siman 1) — первый серийный вариант. Выпускался с 1979 по 1983 год. Изготовлено около 330 единиц.

«Меркава» Mk 1В — частичная модернизация уже построенных Mk 1 до уровня Mk 2. На корзину на корме башни укреплен противокумулятивный экран в виде цепей с шарами; заменены бортовые экраны; в передней части башни установлены дымовые гранатометы; На башне нет дополнительного бронирования, 60-мм миномёт остался на ее правом борту снаружи, на корме корпуса нет корзин для имущества, выполняющих роль противокумулятивных экранов.

«Меркава» Mk 2 (Merkava Siman 2) — вторая серийная модель. Имеет дополнительное бронирование лобовой и бортовой проекции башни, лобовой проекции корпуса, 60-мм миномет установлен внутри башни слева (можно вести огонь без выхода из танка), стальные фальшборта, защищающие подвеску и борта от кумулятивных снарядов и поджатые мощными пружинами, для того чтобы они не подскакивали во время движения по пересеченной местности, открывая при этом борта танка. Кроме того, танк оснащен СУО Matador Mk 2, состоящей из комплекса приборов наблюдения, двухплоскостного стабилизатора с электрогидравлическим приводом, электронного баллистического вычислителя и лазерного прицел-дальномера на иттриево-алюминиевом гранате. Дизельный двигатель мощностью 900 л. с. остался прежний, но установлена более эффективная трансмиссия производства израильской фирмы Ashot Ashkelon, что дает увеличение дальности хода на четверть. Боевая масса танка — 61 т. В 1983 — 1989 годах изготовлено около 600 единиц.

«Меркава» Mk 2В — усовершенствованная модель с более современной СУО (с тепловизором) и усиленным бронированием крыши башни.

«Меркава» Mk 2B «Дор Далет» («Меркава» Mk 2D) — модернизация для ранее изготовленных «Меркава» Mk 2В. Дополнительное бронирование корпуса и башни так называемой «броней 4-го поколения». Внешнее отличие — характерные модули брони на бортах башни, сильно отличающиеся от аналогичных модулей на Merkava Mk 3 Dor Dalet, также имеющего броню 4-го поколения (скошены вниз, в то время как у Мк 3 — расставлены в сторону параллельно корпусу). Кроме того, танк имеет хорошо заметные дополнительные бронелисты на бортах корпуса, над бортовыми экранами, и также на левой стороне лобовой части корпуса над местом механика-водителя.

Танк «Меркава» Mk 3

«Меркава» Mk 3 — защищённость танка повышена за счёт применения модульной броневой защиты корпуса и башни, передние и боковые поверхности танка защищены модулями «специальной брони», крепящихся к корпусу и башне болтами. В кормовом бронелисте установлены бронированные топливные баки вместо отсеков фильтровентиляционной установки (перенесена на корму башни) и аккумуляторных батарей (перенесены в надгусеничные ниши-спонсоны). Также на танк установлена система обнаружения лазерного излучения LWS-2, новая 120-мм гладкоствольной пушка MG251, новая СУО «Матадор-3». Масса танка 65 тонн. Экипаж 4 и десант 6 человек.

«Меркава» Mk 4 — новый двигатель GD883  (американский) мощностью 1500 л. с. с автоматической трансмиссией, модернизированная ходовая часть. Изменилась конфигурация броневых модулей башни, бронирование крыши, орудие оснащено маской. Люк заряжающего убрали, убрали также решётки забора воздуха на нишах, клиренс сократили до 430 мм. Водитель получил видеокамеру заднего обзора, прицел наводчика перенесён на крышу. Танк оснащён новым панорамным прицелом командира с независимым тепловизором и бортовой боевой информационно-управляющей системой «Цаяд». Вес снаряженной «Меркавы» 4-го поколения перевалил за 70 тонн, делая, таким образом, эту машину самым тяжелым основным боевым танком в мире на сегодняшний день. При этом, учитывая габариты машины, её защищенность, хотя и остается чрезвычайно высокой, уступает почти на четверть более легким российским танкам типа Т-90.

История создания

Разработка танка «Меркава» началась в 1970 году после того, как англичане отказались продать израильтянам «Чифтен Mk 1». Подобный демарш оказался полной неожиданностью для руководства страны, было принято решение о создании собственной боевой машины.

Руководил разработчиками не инженер, а профессиональный танкист Исраэль Таль, который прошел всю Вторую мировую войну, стоял у истоков создания ЦАХАЛа и принимал участие во всех арабо-израильских войнах. Для мирового танкостроения это довольно необычная ситуация. Таля считают отцом-основателем израильских бронетанковых войск.

Проведя анализ Шестидневной войны и Синайской кампании, Таль пришел к выводу, что все существующие на тот момент основные боевые танки (ОБТ) не слишком подходят для израильской армии. Нужна была новая машина, характеристики которой наиболее бы соответствовали характеру театра военных действий и израильской оборонной доктрине.

При создании нового танка основной упор делался на его огневую мощь, маневренность и, главное, на защищенность экипажа. Даже после поражения машины танкисты должны были остаться в живых

Еще одной важной особенностью Израиля, которая во многом обусловила облик и характеристики «Меркавы», является компактность этой страны. Дело в том, что габариты и массу танков в наибольшей степени задают стандарты железнодорожных перевозок. Израиль создавал боевую машину для защиты собственной территории, где для перевозок вполне можно использовать автомобильные платформы

Конструкторы имели менее жесткие ограничения по массе и габаритам разрабатываемой машины, поэтому сегодня «Меркава» — один из самых тяжелых танков

Израиль создавал боевую машину для защиты собственной территории, где для перевозок вполне можно использовать автомобильные платформы. Конструкторы имели менее жесткие ограничения по массе и габаритам разрабатываемой машины, поэтому сегодня «Меркава» — один из самых тяжелых танков.

«Меркава» не подходит для использования в условиях морозов, тропической влажности или российского бездорожья. Но она прекрасно приспособлена для гор и пустынь Ближнего Востока. Подобная узкая специализация практически свела на нет экспортный потенциал танка, но ведь израильтяне и создавали его для защиты своей страны.

Тактика действий израильских бронетанковых войск предполагает стрельбу с хорошо подготовленных позиций на склонах высот. При подобном использовании весьма уязвимой является башня танка, поэтому разработчики постарались уменьшить ее фронтальную проекцию, а большую часть боевого отделения разместить в корпусе.

Первый макет «Меркавы» был готов уже в 1971 году. В начале 1979 года первые серийные машины «Меркава Mk.1» поступили на вооружение. Было произведено 250 единиц этой модификации. С тех пор было создано четыре поколения боевой машины и в каждой из них конструкторы реализовывали революционные для современного танкостроения идеи.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Как Хезболла уничтожила лучшие танки Израиля

Что такое «Меркава» и почему его считают лучшим в мире?

Первая машина этого типа появилась у ЦАХАЛ в 1979 году. Тогда израильским военным требовалась универсальная боевая машина с высокой степенью защиты, способная подавлять любые цели — от укреплений и зданий до бронетехники противника. Задачу военных конструкторы выполнили с успехом, но почти сразу после появления танков на поле боя во время первого вторжения в Ливан стало очевидно, что «Меркава», как и любая перспективная техника, не лишен недостатков.

Первая версия машины получилась тяжелее, чем у любого из региональных конкурентов, — 60 тонн. Большая масса стала проблемой в первые дни арабо-израильского конфликта: большую часть танков «Меркава» можно было перебросить к линии фронта только на автовозах. В результате из 250 поставленных армии танков в наступление пошли всего несколько десятков боевых машин.

Меркава Мк.1. Фото: pro-tank.ru

Операция для танков первой серии прошла успешно — потери оказались минимальны, но свои выводы из уничтожения нескольких боевых машин израильтяне всё же сделали. В 1983 году все танки прошли программу модернизации до уровня «Меркава» Мк.2 — на боевые машины навесили дополнительную «накладную» броню, поставили более современную электронику, топливные баки большей емкости и другие улучшения. В 1984 году на танках появилась современная система управления огнем и тепловизор, что позволяло применять машину даже ночью.

Серьезных боев до начала «нулевых» эти танки не видели — дело ограничивалось лишь небольшими наземными операциями, который Израиль проводит так же часто, как гипермаркеты устраивают распродажи. Постепенно именно локальные стычки с палестинскими боевиками позволили довести машину до уровня «Меркава» Мк.3 — танка, способного противостоять самым современным снарядам, ракетам и вообще всему, что когда-либо касалось борта бронетехники. Многие авторитетные издания, например Forecast International, заявляли, что израильским танкам нет равных на современном поле боя. С этим утверждением никто не спорил — потери ЦАХАЛ в местных войнах были невелики, что лишь подтверждало выводы специалистов. Но в 2006 году Израиль снова пошел в наступление на Ливан, и ситуация перевернулась с ног на голову.

Урок ведения военных действий от российских ВС

В 2004 году на вооружение ЦАХАЛ приняли последнюю и самую современную версию танка — «Меркава» Мк.4. От первой версии этот танк отличался практически всем — силовая установка, компоновка и прочие базовые параметры были переработаны, машина получила новое орудие, систему защиты из несколько слоёв брони из металлокерамики.

В 2006 году Израиль начал крупномасштабное наступление на Ливан, и наряду с новейшими Мк.3 в бой были брошены несколько «Меркава» Мк.4 — сверхсекретных машин, которыми управляли только самые проверенные экипажи. Всего, по оценкам разных источников, Израиль направил в Ливан больше трех сотен танков разных версий. В теории такой ударный кулак должен был смять силы Ливана и Сирии, но израильское наступление начало буксовать.

Огонь из противотанковых комплексов «Корнет» российского производства остановил израильские танки на всех трех направлениях атаки. Ливанские противотанковые расчеты взяли на вооружение метод маршала Конева, опробованный еще в Великой Отечественной войне, — в первую очередь уничтожали головную и замыкающую машины, а остальных добивали уже потом.

Правда, обычного расстрела бронетехники не случилось — пробивать в лоб израильские танки удавалось лишь в 5−10 процентах случаев. После попадания танки моментально находили место пуска и в ту же секунду к месту, где стоял ПТУР, отправлялся осколочный снаряд.

Но сохранить лицо израильские танки всё равно не смогли — 16 подтвержденных уничтожений, до 55 по сообщениям из разных источников с ливанской стороны и до 150 по данным других источников. Израиль потерю машин не признал до сих пор, хотя со времен второго вторжения в Ливан прошло уже 15 лет.

Подбитый танк «Меркава» в Ливане. Фото: YouTube / BEST TECH

Чудо техники с недостатками. Проблемы и радости «Меркавы»

Среди версий о том, почему именно Израиль потерял столько танков в наступлении на Ливан, активно обсуждаются всего три. Первая — конструктивный дефект танков «Меркава». Его разработчики, разумеется, не признают, но если говорить простыми словами, то при попадании ракеты комплекса «Корнет» выводил из строя боекомплект машины.

Как только снаряды в боеукладке «Меркавы» начинают гореть (особенно, если в это время в корпус прилетает еще одна ракета или снаряд), экипаж почти сразу выводится из строя. Четыре члена экипажа — ахиллесова пята всех танков «Меркава». По крайней мере, одного из них можно было заменить автоматом заряжания, но израильские конструкторы пошли своим путём — оставили барабанный механизм подачи снарядов в боевое отделение, но автоматический механизм заряжания, как на российских танках, устанавливать не стали.

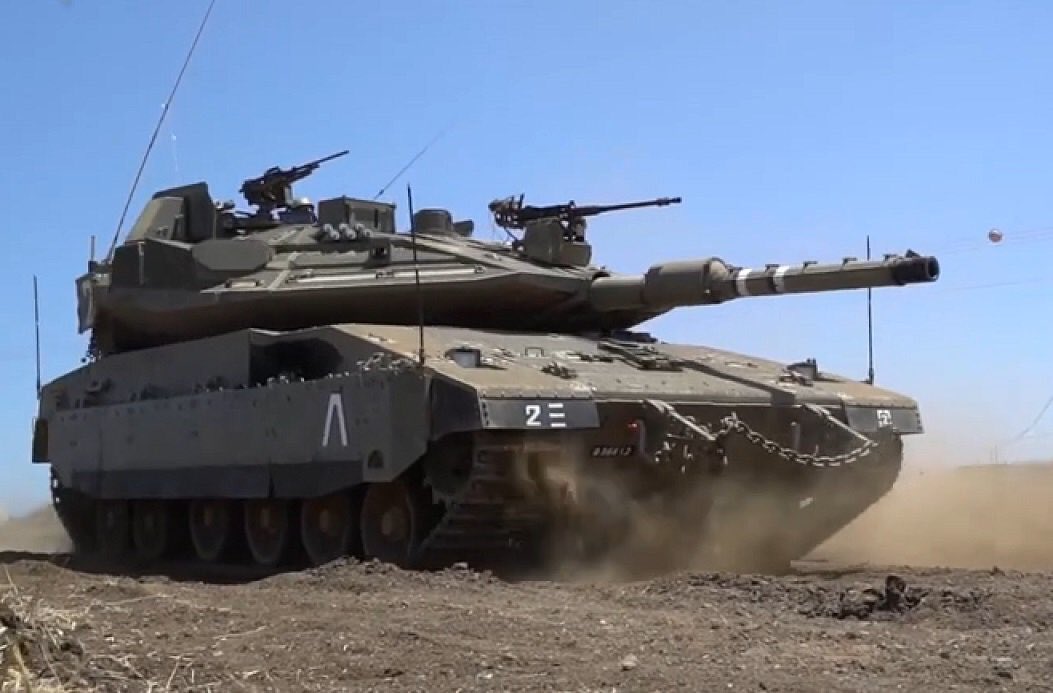

«Меркава» Мк.4. Фото: topwar.ru

Но современные версии танка «Меркава» отличаются от своих предшественников. Теперь на них установлены системы активной защиты «Трофи», дополнительные бронелисты с керамическим покрытием и системы определения пусков вражеских ракет. По сути, израильский танк уже частично стал роботизированным — приказы в нём отдает командир, а механик-водитель, стрелок и заряжающий лишь делают то, что подскажет система. В теории, это может помочь израильским военным при проведении наземной операции.

Однако главный недостаток «Меркавы» так и не устранили. Американские и российские специалисты по бронетехнике давно стремятся к снижению массы основного боевого танка. Российский Т-14 «Армата» весит 55 тонн, перспективные американские танки «Гриффин» будут весить около 40. «Меркава» с каждой модификацией только прибавлял в весе — сейчас масса этой машины в версии 4 М составляет больше 70 тонн. Средства поражения развиваются параллельно системам защиты, и перспективные ракеты будут иметь все шансы на уничтожение «Меркавы», которому с каждым обновлением всё сложнее быстро передвигаться по полю боя.

Это тоже интересно:

СМИ сравнили российскую «Армату» и израильский танк «Меркава»

Израильский танк Merkava IV превосходит российского конкурента Т-14 «Армата» в системах управления на поле битвы, но уступает по всем показателям выживаемости и безопасности для экипажа. Об этом говорится в подробном анализе военных экспертов, приведенном американским аналитическим журналом The National Interest. Кроме того, по их словам, скорость и маневренность «Арматы» намного лучше, чем у сравнительно огромной израильской машины.

Эксперты американского аналитического журнала The National Interest провели тщательный сравнительный анализ двух танков — израильского Merkava IV и российского Т-14 «Армата» — и пришли к выводу, что боевая техника из РФ берет верх по большей части показателей.

Исследование именно этих танков проведено неслучайно. Авторы указывают, что проводимая российскими войсками кампания в Сирии может стать полезным оперативным оценочным испытанием в режиме реального времени для «Арматы».

«В настоящее время россияне строят 20 прототипов нового танка и могут построить еще до 100 новых машин для элитной Таманской дивизии. Если бы Кремль отправил некоторое количество Т-14 в Сирию для оперативной оценки в реальных боевых условиях, возникла бы вероятность, что машины могут столкнуться с израильскими танками Меркава, если Тель-Авив предпочтет провести наземное вторжение в Сирию», — поясняется в материале.

Переходя к непосредственно сравнению танков, NI пишет, что Merkava IV является превосходной машиной, оснащенной системой активной защиты Trophy (APS), системой управления на поле битвы Tzayad и повышенными способностями к выживаемости, такими как модульная броня.

«Более того, Merkava IV, скорее всего, продолжит улучшаться, возможно, получив революционное изобретение в виде системы отображения на шлеме Elbit Iron Vision, которая позволит членам экипажа «видеть» мир за пределами танка через ряд внешних камер без открытия люков транспортных средств.

Система, которая обеспечивает беспрецедентную ситуационную осведомленность, была испытана в 2017 году. Израиль первым создал такую технологию»,

— уверяют аналитики.

В российских же танках такого пока нет.

«По сравнению с более старыми оптическими системами видеокамеры и электрооптические прицелы более уязвимы для пожара или раскола противника. Оптика была и останется ахиллесовой пятой большинства боевых танков, включая Т-14, который в этом компоненте почти наверняка уступает израильскому «коллеге», — говорится в материале.

Вместе с тем, Т-14, по сравнению с израильской машиной, оснащен более передовыми системами защиты, в том числе беспилотной башней. Российский танк также обладает отличными ходовыми характеристиками — его скорость и маневренность намного лучше, чем у сравнительно огромной израильской машины весом 65 тонн и мощностью 1500 л.с.

«T-14 имеет ту же мощность, что и Leopard 2 или M1 Abrams, но со своим боевым весом 48 тонн он на 20% легче, что приводит к удельному выходу 31,3 л. с. на тонну (22,9 кВт/т ). По сравнению с его западными аналогами с мощностью 24 л.с. /т (17,6 кВт/ т) этот новый автомобиль чрезвычайно проворный», — пояснил Стефан Бюлер, преподаватель Университета прикладных наук, сотрудник группы по ликвидации взрывоопасных боеприпасов в Центре NBC-KAMIR швейцарских вооруженных сил и командующий танковой эскадрильей 12\1.

Также, по его словам, исходя из особенностей брони, следует предположить, что

«Армата» предлагает экипажу более высокий общий уровень защиты, чем его западные коллеги,

несмотря на его значительно более низкий боевой вес.

«Недостатком беспилотной башни «Армата» является ситуационная неосведомленность. Эта проблема может быть решена с помощью таких технологий, как Iron Vision, но не ясно, есть ли у россиян эта технология», — заключается в материале.

В ответ на это военный эксперт Виктор Мураховский указал, что Т-14 значительно превосходит боевую технику иностранного производства, фактические аналоги «Арматы» существуют только на бумаге, передает ФАН.

«У «Арматы» прямых конкурентов нет, поскольку это танк нового поколения. Радикальное его отличие от всех других танков, которые сейчас имеются на вооружении других армий, — это принципиально новая компоновка. Все другие танки имеют так называемую классическую компоновку, которая берет свою родословную еще с 1917 года», — детализировал специалист.

По его словам, классическая компоновка характеризуется тем, что обитаемое отделение экипажа находится рядом с топливом и боеприпасами. Компоновка «Арматы» отличается тем, что экипаж находится в отдельном объеме: он защищен не только броней, но и тем, что люди расположены отдельно от топлива и боеприпасов.

«Это дает принципиально новый уровень защиты людей и возможность работать в тех районах боевых действий, где танки с классической компоновкой не всегда действуют успешно. Что касается других компонентов современных танков, я имею в виду вооружение, современные боеприпасы, системы управления огнем, то, в принципе, у танков передовых стран примерно одинаковый уровень», — заключил аналитик.

В мае нынешнего года танки «Армата» в Москве приняли участие в параде в честь 73-ей годовщины Победы в Великой Отечественной войне, передает НСН.

Эксперт назвал оружие, из которого могли подбить израильский танк «Меркава»

+ A —

Сделан прогноз относительно возможных сроков окончания конфликта

Силы армии обороны Израиля и палестинские вооружённые группировки продолжают обмен ракетными ударами. Ежесуточно с территории сектора Газы в сторону Израиля выпускаются сотни ракет, израильские военные применяют авиацию и тяжёлую артиллерию. Местные источники сообщают о том, что израильские войска на линии соприкосновения с Газой несут потери и публикуют их фото в Сети. Обстановку в зоне конфликта «МК» оценил с экспертом.

Военные действия между палестинскими вооружёнными формированиями и израильской армией продолжаются, несмотря на усилия ряда стран по налаживанию диалога между сторонами конфликта. Премьер-министр Израиля Биньямин Нетаньяху заявил о том, что военные действия будут продолжаться «до тех пор, пока это будет необходимо». Официальный представитель движения ХАМАС также высказался за продолжение войны, его поддержали другие палестинские вооружённые формирования.

15-16 мая израильская авиация нанесла десятки ударов по территории сектора Газы, задействовав более 150 боевых самолётов. Под удар попал ряд многоэтажных зданий на территории анклава, в том числе штаб-квартира американского информационного агентства Associated Press. Число погибших жителей Газы достигло 180 человек, ранения получили 1200 человек. Большая часть из пострадавших — мирные жители.

При этом действия израильской армии пока не повлияли на боеспособность ХАМАС и их союзников. В ответ на ночные бомбардировки с территории сектора Газа были обстреляны израильские города Сдерот, Нетивот и Ашкелон. Часть ракет прошла систему ПВО и взорвалась в городской застройке.

Палестинские формирования не ограничиваются пуском неуправляемых реактивных снарядов. Накануне в Сети появились кадры с линии разграничения между Газой и израильской территорией. На них запечатлён горящий танк израильской армии «Merkava». Машина была поражена во время транспортировки на тягаче. По просьбе «МК» инцидент оценил военный эксперт Александр Михайловский, который также назвал возможные сроки окончания конфликта.

— Пока неизвестно, где и как это произошло. Про уничтожение танка не сообщали ни официальные израильские источники, ни палестинские. Однако очень много специалистов отсмотрели этот ролик и пришли к выводу, что это точно не старые кадры. То есть, скорее всего, танк подбили именно сейчас.

— Из какого оружия это в принципе возможно, учитывая мощную защиту «Меркавы»?

— Тут важный момент. Танк поразили во время транспортировки на тягаче. Плюс видно, что конкретно эта «Меркава» не была оснащена комплексом активной защиты. Так что подбить её было значительно легче, чем в бою. Я думаю, что применили противотанковый ракетный комплекс. Скорее всего, «Фагот» или «Корнет». В Газе много этих вооружений, многие — иранской сборки или китайской. Ракета пробила танковую броню, на видео видно, что горит топливо и слышно, как внутри танка детонируют боеприпасы. Вообще уничтожение этого танка — это успех для палестинцев, странно, что они отмалчиваются. Это наводит на мысли о том, что в приграничной зоне есть потери с обеих сторон, но эта информация замалчивается.

— Как вы считаете, когда стороны конфликта замирятся?

— ХАМАС заявляет, что у них запасено ракет на 6 месяцев беспрерывных обстрелов. Это, конечно, преувеличение, но пока что они стреляют без перерывов — и им ничего особо не мешает. Иногда у них взрываются установки, иногда они попадают под удар израильской авиации. Но на интенсивности обстрелов это в основном не сказывается. Вообще там уже сложился своего рода распорядок дня. Рано утром идут обстрелы приграничных территорий. К середине дня под удар может попасть Тель-Авив или другие города в центре страны. После обеда подключается израильская авиация и начинает уничтожать дом за домом. На закате следует очередной обстрел из Газы. А ночью к израильской авиации присоединяется артиллерия. Так что пока и у тех и у других есть желание и возможности воевать — будут воевать. Недавно выступил бывший министр обороны Израиля Ави Либерман. Он сказал, что ХАМАС в более выгодной позиции, потому что взять их с воздуха нельзя, а сухопутная операция израильской армии точно обойдётся большой кровью. Так что сейчас израильское командование пытается снизить боеспособность палестинцев. Получится — сразу начнутся разговоры о мире. Пока не получается.

Опубликован в газете «Московский комсомолец» №28538 от 17 мая 2021

Заголовок в газете: Экспертное мнение

Израильский танк Меркава: фото, видео, характеристики

«Меркава» — это серия основных боевых танков, производство и разработка которых принадлежит Израилю. Дебютный танк выпущен в свет в 1979 году. На настоящее время последняя модификация – это «Меркава-4». Следующей модификации не присвоят наименование «Меркава-5», так как это будет машина с качественно новыми защитными, огневыми и двигательными показателями.



Содержание:

1. Фотографии
2. Видео
3. Меркава Mk.1

3.1 История создания

3.2 Описание конструкции

4. Тактико-технические характеристики Меркава Mk.4M

4.1 Размеры

4.2 Бронирование

4.3 Вооружение

4.4 Подвижность

4.5 Остальные параметры

4.6 Сравнение по модификациям

5. Модернизации
6. На вооружении
7. Боевое применение

7.1 Ливанская война 1982 года

7.2 Вторая ливанская война 2006 года

7.3 После 2006 года

8. Машины на базе



1. Фотографии



2. Видео



3. Меркава Mk.1

3.1 История создания

Утверждение программы разработки «Меркава» относится к лету 1970 года. Стимулом к этому послужил отказ Великобритании продать Израилю танки «Чифтен». Главным проектировщиком стал не инженер, а боевой офицер. Весной следующего года был выполнен стальной макет, в 1972 – велась отработка концепции переднего размещения моторно-трансмиссионного отделения на измененном танке «Центурион». Через два года свет увидели два опытных образца. Четыре первых танка, выпущенные в рамках серийного производства были приняты в состав Армии обороны Израиля весной 1979 года, а осенью – приняты на вооружение.



3.2 Описание конструкции

Компоновка у танка такова, что спереди находится моторно-трансмиссионное отделение. Это дает экипажу большую безопасность. Также сильно экономится заброневой объем кормы корпуса. Главное преимущество «Меркавы» — это отсек, необходимый для перевозки раненых либо десантников. Также в нем можно размещать дополнительные боеприпасы. Такая характерность делает «Меркаву» универсальной боевой машиной, способной служить не только танком, но также и БМП, и БТР. У отсека есть в кормовой части броневая дверь, через которую экипаж в случае опасности может выбраться из танка.



4. Тактико-технические характеристики Меркава Mk.4M

4.1 Размеры

• Длина корпуса, мм: 7450
• Длина с пушкой вперёд, мм: 9040
• Ширина корпуса, мм: 3720
• Высота, мм: 2660
• Клиренс, мм: 530 (с учетом дополнительного бронирования днища — 430).



4.2 Бронирование

• Тип брони: разнесённая модульная четвёртого поколения; литая стальная; противоснарядно-противокумулятивная
• Активная защита: да
• Динамическая защита: нет.



4.3 Вооружение

• Марка и калибр пушки: MG253; 120-мм
• Тип пушки: гладкоствольная пушка — пусковая установка ПТУР «Лахат»
• Длина ствола, калибров: 50,92
• Боекомплект пушки: 48
• Прицелы: командира — панорамный ночной (тепловизионный)/дневной с автосопровождением цели; наводчика — ночной (тепловизионный)/дневной с автосопровождением цели; резервные инфракрасные и оптические
• Пулемёты: 1 × 12,7-мм M2HB; 2 × 7,62-мм FN MAG
• Другое вооружение: миномёт калибра 60-мм.



4.4 Подвижность

• Тип двигателя: 12-цилиндровый четырёхтактный V-образный дизельный водяного охлаждения, оснащенный турбонаддувом
• Мощность двигателя, л. с.: 1500
• Скорость по шоссе, км/ч: ~60
• Запас хода по шоссе, км: 500
• Тип подвески: индивидуальная на вертикальных пружинах
• Преодолеваемый подъём, град.: 30°
• Преодолеваемая стенка, м: 1,2
• Преодолеваемый ров, м: 3,0
• Преодолеваемый брод, м: 1,4



4.5 Остальные параметры

• Боевая масса, т: 70
• Компоновочная схема: в передней части – отделение управления и моторное отделение, посреди – отделение управления, в задней части – топливо и снаряды
• Экипаж, чел.: 4



4.6 Сравнение по модификациям

• Боевая масса, т: Mk.1: 56; Mk.2: 60; Mk.3: 63; Mk.4 65
• Экипаж, чел.: 4
• Удельная мощность, л. с./т: Mk.1: 16,1; Mk.2: 15; Mk.3: 19; Mk.4: 23,1
• Длина с пушкой вперёд, мм: Mk. 1, Mk.2: 8300; Mk.3, Mk.4: 9040
• Длина корпуса, мм: Mk.1, Mk.2: 7450; Mk.3, Mk.4: 7600
• Ширина, мм: 3720
• Высота танка, мм: 2660
• Длина опорной поверхности, мм: 4520
• Клиренс, мм: 530
• Максимальная скорость движения, км/ч: Mk.1, Mk.2: 56; Mk.3: 60; Mk.4: 65
• Запас хода по топливу, км: Mk.1: 400; Mk.2, Mk.3, Mk.4: 500
• Максимальный угол подъёма: 30°
• Ширина рва, м: 3
• Глубина брода, м: 1,38
• Тип брони: Mk.1: разнесённая; Mk.2: комбинированная + разнесённая; Mk.3, Mk.4: комбинированная, модульная
• Танковая пушка: Mk.1, Mk.2: 105-мм нарезная M68; Mk.3: 120-мм гладкоствольная MG251; Mk.4: 120-мм гладкоствольная MG253
• Спаренный с пушкой пулемёт: 7,62-мм MAG
• Зенитный пулемёт: Mk.1, Mk.2, Mk.3: 2 × 7,62-мм MAG; Mk.4: 7,62-мм MAG
• Угол горизонтального обстрела: 360°
• Угол возвышения: 20°
• Угол снижения на нос танка: Mk.1, Mk.2: 8,5°; Mk.3: 7,5°; Mk.4: нет данных
• Тип артиллерийского выстрела: Mk. 1, Mk.2: унитарный с металлической гильзой; Mk.3, Mk.4: унитарный с частично сгорающей гильзой
• Боекомплект, выстрелов: Mk.1, Mk.2: 62; Mk.3: 46; Mk.4: 48
• Выстрелы первой очереди: Mk.1, Mk.2: 6 в ящике на полу боевого отделения; Mk.3: 5 в механическом барабане на полу боевого отделения; Mk.4: 10 в электрическом барабанном механизме в нише башни
• Боекомплект, патронов: 10 000
• Система управления огнём: Mk.1: «Матадор-1»; Mk.2: «Матадор-2»; Mk.3: «Матадор-3» либо «Баз»; Mk.4: усовершенствованный «Баз»
• Стабилизатор танкового вооружения: Mk.1, Mk.2: двухплоскостной гидравлический; Mk.3, Mk.4: двухплоскостной электрический
• Прицел-дальномер: Mk.1: перископический комбинированный, с лазерным дальномером и ночным пассивным каналом; Mk.2: перископический комбинированный, с лазерным дальномером и тепловизором либо ночным пассивным каналом; Mk.3, Mk.4: перископический комбинированный, с лазерным дальномером и тепловизором, стабилизированный в двух плоскостях
• Прицел командира: Mk. 1, Mk.2: перископический с отводом от прицела наводчика; Mk.3: стабилизированный в двух плоскостях либо перископический с отводом от прицела наводчика, с ночным пассивным каналом, комбинированный перископический; Mk.4: комбинированный перископический, с ночным тепловизионным каналом, стабилизированный в двух плоскостях
• Двигатель: Mk.1, Mk.2: четырёхтактный 12-цилиндровый дизель воздушного охлаждения AVDS-1790-5A; Mk.3: четырёхтактный 12-цилиндровый дизель воздушного охлаждения AVDS-1790-9AR; Mk.4: четырёхтактный 12-цилиндровый дизель водяного охлаждения GD883
• Мощность двигателя, л. с.: Mk.1, Mk.2: 900; Mk.3: 1200; Mk.4: 1500
• Вместимость топливных баков, л:            Mk.1: 1100; Mk.2, Mk.3, Mk.4: 1400
• Трансмиссия:            Mk.1: «Аллисон» CD-850-6B, гидрообъёмный механизм поворота,  гидромеханическая полуавтоматическая; Mk.2, Mk.3: «Ашот», гидрообъёмный механизм поворота, гидромеханическая автоматическая; Mk.4: Renk RK 325, гидрообъёмный механизм поворота, гидромеханическая автоматическая
• Количество передач, вперёд/назад            : Mk. 1: 2/1; Mk.2, Mk.3: 4/3; Mk.4: 5/4
• Ходовая часть: с передним расположением ведущих колёс
• Гусеничная лента: ОМШ
• Количество траков: 110
• Ширина трака, мм: Mk.1, Mk.2: 640; Mk.3, Mk.4: 660
• Тип амортизации опорного катка:            наружная
• Диаметр опорного катка, мм: 790
• Система подрессоривания: пружинная с гидравлическими амортизаторами, индивидуальная
• Амортизаторы: Mk.1, Mk.2: гидравлические телескопические;  Mk.3, Mk.4: гидравлические роторные.



5. Модернизации

• «Меркава Mk.1B», 1983 год – частично модернизированные до уровня Mk.2, ранее построенные Mk.1. Произошла замена бортовых экранов, установлен противокумулятивный экран, система управления огнем улучшена до уровня  Mk.2 либо Mk.2B. Но, несмотря на эти преимущества, башня лишена дополнительного оборудования, на кормовой части нет корзин для имущества, а также по-прежнему во внешнем положении располагается миномет калибра 60-мм.
• «Меркава Mk.2D», 1999 – модернизированные, ранее построенные «Меркава Mk.2B». Броней четвертого поколения обработали башню и корпус
• Также основную часть находящихся в резерве танков  получила дополнительное бронирование крыши башни. А на имеющие такую возможность танки установили прицел «Баз».



6. На вооружении

• Израиль: 441 Mk.1, 455 Mk.2, 454 Mk.3 и 175 Mk.4
• Сингапур: Летом 2014 года был подписан контракт на поставку Mk.4.



7. Боевое применение

7.1 Ливанская война 1982 года

В первых для себя боях танк участвовал в 1982 году во время Ливанской войны. Всего в ней участвовало 1000 машин. Как считают эксперты, они показали себя в боевых условиях очень эффективными. Особенно это утверждение касается обеспечения безопасности экипажей. За время войны из строя были выведены 34 единицы. Следует сказать, что такие инциденты случались не только непосредственно в боях, но и по таким причинам, как слишком высокая температура воздуха, перегревы мотора, засорение песком фильтров.



7.2 Вторая ливанская война 2006 года

Во Второй ливанской войне принимали участие танки «Меркава Mk.3», «Меркава Mk.2» и «Меркава Mk.4» общим количеством 400 единиц. В большинстве случаев они эксплуатировались для эвакуации раненых и поддержки пехоты. В боевых условиях они понесли многочисленные потери, самой устойчивой оказалась «Меркава Mk.4».



7.3 После 2006 года

Летом 2007 года «Меркава-4» была подбита из-за плотного огня РПГ. Двое из членов экипажа отделались легкими осколочными ранениями. В декабре 2010 года в «Меркаву-3» попала ракета Ат-14 «Корнет». Экипаж не пострадал.



Весной 2011 года танк, дополненный комплексом активной защиты «Трофи» обстреляли ручным противотанковым гранатометом. «Трофи» своевременно зафиксировала угрозу и выпустила средства нейтрализации, из-за чего ракета была ликвидирована на безопасном расстоянии. Затем она еще не один раз демонстрировала свою эффективность.



8. Машины на базе

• 155-мм самоходная гаубица «Шолеф» («Slammer») – в 1984-1986 годах были произведены два опытных образца, но впоследствии она серийно не производилась и не поступала на вооружение
• Бронированная ремонтно-эвакуационная машина «Намер» — на основе Mk. 3, серийно не производилась
• Тяжёлый бронетранспортёр «Намер» —  разработка, на базе шасси Mk.1, стартовала в 2006 году, производится серийно, вошла на вооружение ЦАХАЛ в 2008 году.

The National Interest сравнил «Армату» и израильскую «Меркаву»

https://ria.ru/20181115/1532825228.html

The National Interest сравнил «Армату» и израильскую «Меркаву»

The National Interest сравнил «Армату» и израильскую «Меркаву» — РИА Новости, 03.03.2020

The National Interest сравнил «Армату» и израильскую «Меркаву»

Российский танк «Армата», вероятно, обладает лучшей выживаемостью, защитой и маневренностью по сравнению с израильской «Меркавой», однако, скорее всего,… РИА Новости, 03.03.2020

2018-11-15T02:51

2018-11-15T02:51

2020-03-03T13:04

в мире

израиль

россия

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdnn21.img.ria.ru/images/151807/28/1518072889_0:215:3072:1943_1920x0_80_0_0_f99d182908cb6720b686fad00f3dfbcd. jpg

МОСКВА, 15 ноя — РИА Новости. Российский танк «Армата», вероятно, обладает лучшей выживаемостью, защитой и маневренностью по сравнению с израильской «Меркавой», однако, скорее всего, уступает ей с точки зрения совершенства аппаратуры и способности экипажа следить за окружающей обстановкой, пишет американский портал The National Interest.По сравнению с основным боевым танком Израиля у Т-14, возможно, более продвинутая в некоторых отношениях современная система защиты, к тому же необитаемая башня. При этом российский танк отличает превосходная подвижность, что делает его быстрее и маневреннее относительно «огромной израильской машины», пишет The National Interest.Кроме того, с учетом активных систем защиты, динамической и пассивной многослойной брони «Армата», вероятно, сможет обеспечить лучшую выживаемость экипажа по сравнению с «Меркавой», которая, в свою очередь, более живучая боевая машина, чем немецкий Leopard 2 или американский M1 Abrams, указывает портал. По мнению автора материала, израильский танк почти наверняка сохранит преимущество над Т-14 с точки зрения совершенства аппаратуры и возможностей экипажа отслеживать боевую обстановку. Однако, отмечает автор, новейшие системы наблюдения не менее уязвимы для вражеского огня, чем старые оптические приборы, так что эта проблема актуальна для любых танков.Необитаемую башню автор считает одним из недостатков «Арматы», так как, по его словам, командир машины ограничен в возможностях наблюдать за окружающей обстановкой. Эту проблему можно было бы решить за счет системы виртуального обзора, наподобие израильской Iron Vision. На нынешних версиях «Арматы» такая технология не применяется, уверен автор материала, однако может в конечном итоге появиться.Основной боевой танк Т-14 «Армата» — единственный в мире танк третьего послевоенного поколения. Работы по его созданию были открыты в 2010 году. Танк оснащен 125-миллиметровой гладкоствольной пушкой 2А82 (с возможностью установки 152-миллиметровой 2А83) с дистанционным полностью цифровым управлением.За мощной лобовой броней находится изолированная бронекапсула с экипажем, которая дает танкистам возможность остаться в живых даже при прямом попадании в башню и возгорании боекомплекта. Танк может выдержать лобовое попадание большинства современных и перспективных типов противотанковых снарядов и ракет.

https://radiosputnik.ria.ru/20181005/1530060475.html

https://ria.ru/20181019/1531016091.html

https://ria.ru/20170503/1493070663.html

израиль

россия

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2018

РИА Новости

internet-group@rian. ru

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Новости

ru-RU

https://ria.ru/docs/about/copyright.html

https://xn--c1acbl2abdlkab1og.xn--p1ai/

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

https://cdnn21.img.ria.ru/images/151807/28/1518072889_0:0:2731:2048_1920x0_80_0_0_0d16a47c1c72819acf5b73c1b405b3ce.jpg

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

в мире, израиль, россия

МОСКВА, 15 ноя — РИА Новости. Российский танк «Армата», вероятно, обладает лучшей выживаемостью, защитой и маневренностью по сравнению с израильской «Меркавой», однако, скорее всего, уступает ей с точки зрения совершенства аппаратуры и способности экипажа следить за окружающей обстановкой, пишет американский портал The National Interest. 5 октября 2018, 13:47Сказано в эфиреВоенный эксперт назвал преимущества танка «Армата» перед AbramsЭкипаж американского танка Abrams оценил новейший российский танк Т-14 «Армата». Военный аналитик, полковник в отставке Виктор Литовкин в эфире радио Sputnik выразил несогласие с некоторыми из этих оценок.

По сравнению с основным боевым танком Израиля у Т-14, возможно, более продвинутая в некоторых отношениях современная система защиты, к тому же необитаемая башня. При этом российский танк отличает превосходная подвижность, что делает его быстрее и маневреннее относительно «огромной израильской машины», пишет The National Interest.

Кроме того, с учетом активных систем защиты, динамической и пассивной многослойной брони «Армата», вероятно, сможет обеспечить лучшую выживаемость экипажа по сравнению с «Меркавой», которая, в свою очередь, более живучая боевая машина, чем немецкий Leopard 2 или американский M1 Abrams, указывает портал.

По мнению автора материала, израильский танк почти наверняка сохранит преимущество над Т-14 с точки зрения совершенства аппаратуры и возможностей экипажа отслеживать боевую обстановку. Однако, отмечает автор, новейшие системы наблюдения не менее уязвимы для вражеского огня, чем старые оптические приборы, так что эта проблема актуальна для любых танков.

Необитаемую башню автор считает одним из недостатков «Арматы», так как, по его словам, командир машины ограничен в возможностях наблюдать за окружающей обстановкой. Эту проблему можно было бы решить за счет системы виртуального обзора, наподобие израильской Iron Vision. На нынешних версиях «Арматы» такая технология не применяется, уверен автор материала, однако может в конечном итоге появиться.

19 октября 2018, 04:41

Focus: Британия ответит российской «Армате» танком «Черная ночь»

Основной боевой танк Т-14 «Армата» — единственный в мире танк третьего послевоенного поколения. Работы по его созданию были открыты в 2010 году. Танк оснащен 125-миллиметровой гладкоствольной пушкой 2А82 (с возможностью установки 152-миллиметровой 2А83) с дистанционным полностью цифровым управлением.

За мощной лобовой броней находится изолированная бронекапсула с экипажем, которая дает танкистам возможность остаться в живых даже при прямом попадании в башню и возгорании боекомплекта. Танк может выдержать лобовое попадание большинства современных и перспективных типов противотанковых снарядов и ракет.

3 мая 2017, 11:57ИнфографикаТанк Т-14 «Армата»

«Меркава». Детище израильского танкостроения | История и техника

24 июня 2006 года танк командира батальона Гая Кабили попал в засаду. Взрыв 300-килограммового фугаса под гусеницами перевернул тяжёлую машину, затем по ней выпустили три противотанковые ракеты. Тем не менее шесть из семи человек, находившихся внутри, выжили. Их жизни спас танк «Меркава» («колесница»), созданный под лозунгом «Самое ценное в танке — его экипаж!».

Как разрабатывалась гусеничная крепость

Примечательно, что Исраэль «Талик» Таль, «отец» будущей «Меркавы», был не конструктором, а танкистом. Ранее он командовал израильской 84-й «Стальной» танковой дивизией. Именно Таль предложил заняться созданием собственной боевой машины после того, как закончились неудачей попытки договориться о закупках и производстве в Израиле британских танков «Чифтен» и французских АМХ-30.

Опираясь на собственный обширный боевой опыт и отказавшись от необходимости оглядываться на иностранных партнёров, израильские разработчики сосредоточились на создании танка, оптимального для местных условий и специфики применения. Например, советским конструкторам при создании новых танков приходилось учитывать необходимость их перевозки по железной дороге и соблюдать ограничения по габаритам и массе. А вот израильтяне благодаря небольшим размерам будущего театра военных действий могли обойтись автомобильными транспортёрами или просто маневрировать своим ходом.

Чтобы повысить шансы на выживаемость танкистов, моторно-трансмиссионный отсек расположили спереди, а экипаж и боекомплект — в наиболее защищённой кормовой части машины

Разработчики изучили и сравнили ходовые части нескольких танков из разных стран, включая трофейные машины советского производства. После этого они решили, что для израильского танка лучше всего подойдёт пружинная подвеска. Она считалась «морально устаревшей», но обеспечивала более высокую противоминную устойчивость и позволяла быстро заменять катки. Когда отрабатывался обзор с места механика-водителя, был создан деревянный макет, установленный на джипе. Его обкатали в местах, где в будущем могли проходить бои.

В качестве основного вооружения был принят израильский вариант английской 105-мм нарезной пушки L7, отлично зарекомендовавшей себя в боях. На более поздних вариантах «Меркавы» устанавливалась 120-мм гладкоствольная пушка.

Наиболее приоритетной задачей разработчиков стала выживаемость танкистов. Для этого моторно-трансмиссионный отсек расположили спереди, а экипаж и боекомплект — в наиболее защищённой кормовой части машины. Шансы выжить при выходе из подбитого танка увеличивал и кормовой люк. Благодаря тому, что боевой отсек танка получился очень большим, можно было загрузить дополнительный боекомплект, посадить в машину десант или вывезти с поля боя раненых. На базе некоторых «Меркав» даже создавали впоследствии так называемые «tankbulance» — эвакуационные машины с санитарами и медицинским оборудованием.

Новые танки поступили на вооружение израильской армии в 1979 году.

Применение на практике

В бою «Меркава» дебютировала в 1982 году, во время войны в Ливане. В начале июня две сотни этих танков приняли участие в операции «Мир в Галилее». Правда, первый запланированный бой, в котором они должны были противостоять новым сирийским Т-72, так и не состоялся. В интернете много красочных рассказов о побоищах, учинённых «семьдесятдвойками» израильским машинам, но на самом деле «Меркавы» просто не успели прибыть на позиции — сирийским Т-72 в том бою противостояли лёгкие небронированные джипы с противотанковыми управляемыми ракетами TOW из сводной дивизии «Коах Йоси».

По иронии судьбы первым претендентом на уничтожение «Меркавы» стал израильский же «Магах» («Паттон»). 9 июня одна из «Меркав» 198-го батальона была подбита сирийцами в районе деревни Аин-А-Тина, а затем по ошибке обстреляна танками другого израильского батальона. Вообще, в этой операции именно на долю «дружественного огня» пришлась изрядная часть потерянных «Меркав». К примеру, 10–11 июня израильские вертолёты дважды обстреливали свои танки — было повреждено пять машин, погибли двое членов экипажа.

Самое масштабное на сегодняшний день применение «Меркав» произошло в 2006 году, в ходе Второй Ливанской войны. В наступлении на территории, контролируемые организацией «Хезболла», участвовало около 400 машин, включая новейшие «Меркавы-4». Согласно израильским источникам, по танкам было выпущено более тысячи ракет и снарядов, в том числе из новых противотанковых систем «Корнет». 45 танков получили в общей сложности 51 попадание, при этом броня оказалась пробита примерно в половине случаев. Безвозвратно израильтяне потеряли три танка, погибло 25 членов экипажа (в этой статистике не учтены потери на минах и фугасах).

Бои 2006 года в очередной раз наглядно показали, что неуязвимых танков не бывает — вопрос лишь в том, сколько сил требуется затратить на их уничтожение. И даже самые лучшие машины, использованные неправильно, будут неизбежно нести большие потери. Таким негативным примером стал бой у пересохшей реки Салуки. Израильское наступление по этому маршруту задержалось на двое суток. За это время «Хезболла» сумела подготовить в районе сильную противотанковую оборону, а израильская разведка вскрыть эти приготовления не смогла. И хотя для атаки были выделены новейшие «Меркавы-4», от потерь это не уберегло. Танки расстреливали с нескольких направлений, три из 24 машин атакующей колонны получили пробития, погибло 7 танкистов. Хотя, учитывая обстоятельства боя — лихая танковая атака без должной разведки и поддержки, — можно констатировать, что потери сравнительно невелики: на песчаных склонах Салуки могла остаться вся колонна бронетехники.

Конструкторам «Меркавы» в самом деле удалось добиться поставленных задач: обеспечить новому танку максимальную живучесть, и в особенности обезопасить находящихся в нём людей. Как однажды сказал его создатель Исраэль Таль: «В бою победит тот танк, чей экипаж лучше!» Боевой путь «Меркав» наглядно свидетельствует, что с расстановкой приоритетов у создателей этой машины всё было в порядке: ключевой «модуль» танка — опытный экипаж — ценился превыше всего.

Основной боевой танк Merkava Mk.4

Страна происхождения Израиль Поступил на службу 2004 Экипаж 4 мужчины Размеры и вес Вес 65 т Длина (пушка вперед) 9 м Длина корпуса 7. 6 м Ширина 3,72 м Высота 2,66 м Вооружение Основное орудие 120 мм гладкоствольный ПТРК ЛАХАТ ПТРК Пулеметы 1 х 12,7 мм 2 х 7,62 мм Миномет 1 х 60 мм Диапазон высот ? Диапазон перемещения 360 градусов Боеприпасы Основное орудие 48 патронов Пулеметы ? Мобильность Двигатель Дизельный двигатель General Dynamics GD883 V12 Мощность двигателя 1 500 л. с. Максимальная скорость по дороге > 60 км/ч Диапазон 500 км Маневренность Градиент 60% Боковой откос 30% Вертикальная ступенька ~ 1 м Траншея ~ 3 м Фординг ~ 1. 4 м

Меркава Mk.4 Main Battle Tank (MBT) поступил на вооружение Армии обороны Израиля в 2004 году. Это дальнейшее развитие Меркава Мк.3. Всего было выпущено уже 360 таких танков. построено и еще 300 заказано Силами обороны Израиля. Однако долгое время эти танки не поставлялись на экспорт. некоторые системы и узлы танка предлагались для экспортные клиенты.Однако в 2014 году сообщалось, что Израиль будет экспортировать некоторое количество этих танки неизвестному заказчику, возможно, Колумбии. В настоящее время Merkava Mk.4 входит в десятку лучших основных боевых танков в мире. Мир.

Merkava Mk.4 немного больше, чем предыдущий Мк.3. Новый ОБТ является одним из самые защищенные танки в мире. Имеет новую броню, по сравнению с предшественником. Корпус Меркавы Mk.4 был переработан под установку нового двигателя. Передний двигатель также обеспечивалась улучшенная лобовая защита.Mk.4 также оснащен с новой модульной броней, которую можно перенастроить в соответствии с конкретными угрозы. Днище корпуса усилено в лучшую сторону защита от фугасов. Улучшен Танки Merkava Mk.4 Meil ​​Ruach оснащены зарекомендовавший себя в боях Trophy активный система защиты, которая уничтожает приближающиеся противотанковые снаряды и реактивные снаряды. Пакет защиты также включает в себя расширенные угрозы система идентификации и оповещения. Этот ОБТ еще и хорошо защищен против управляемых ракет воздушного базирования и противотанковых оружие.

Меркава Mk.4 оснащен усовершенствованной 120-мм гладкоствольной пушкой разработки Israel Military Industries. (ИМИ). Является дальнейшим развитием танковой пушки «Меркава Мк.3». Этот пистолет предназначен для поддержания более высокого давления, создавая более высокий дульный срез скорость. Этот ОБТ может стрелять различными 120-мм снарядами, в том числе LAHAT. противотанковые ракеты. Также он может стрелять всеми стандартными боеприпасами НАТО. Десять патронов хранятся в электрически управляемых револьверный магазин и готовы выстрелить в любой момент. Каждый патрон хранится в защитном контейнере, для защиты экипажа в случае взрыва боеприпасов. Заряжающий выбирает тип боеприпаса полуавтоматически.

Это главное боевой танк оснащен новой системой управления огнем, включающей некоторые очень продвинутые функции. Один из них — высокая вероятность попадания стрельба по вертолетам обычными боеприпасами.

Среднее вооружение включает спаренные 12,7-мм и 7,62-мм пулеметы.Там есть еще один 7,62-мм пулемет, установленный на крыше. более того Merkava Mk.4 оснащен внутренним приводом 60-мм миномет.

Это главное боевой танк имеет систему управления боем. Это позволяет экипажу планировать миссии, перемещайтесь и обновляйте свою осведомленность о ситуации. Это также сообщает о дружественных подразделениях и вражеских целях. Интегрированный бой система управления объединяет танки, противотанковые и артиллерийские установки и вертолетов в составе объединенной оперативной группы.

Меркава Mk.4 имеет экипаж из четырех человек, включая командира, наводчика, заряжающего и Водитель.

Уникальный компоновка основных боевых танков серии «Меркава» с передним расположением двигатели позволили освободить место для войск или груз в задней части корпус. При разряженном боекомплекте танк может перевозить до 8 десантников. или 3 носилки. Войска входят и выходят из машины, бросаемой сзади люк. Эта уникальная возможность позволяет доставлять войска напрямую на поле боя или эвакуировать их.

Это главное Боевой танк оснащен дизельным двигателем General Dynamics 883 V-12. Он развивает мощность 1 500 лошадиных сил и выдает на 25% больше мощности по сравнению с с прежним двигателем мощностью 1 200 л.с. Меркава Мк.3. Первоначально этот двигатель был разработан немецкой компанией MTU. компанией, но она построена по лицензии компанией General Dynamics Land Systems в Соединенные Штаты Америки. Такой же двигатель используется на французском Основной боевой танк Леклерк. Моторный агрегат и трансмиссия расположены в передней части корпуса.Его можно заменить в полевых условиях в течение 30 минут.

Шахтные катки может быть установлен в передней части корпуса.

Варианты

Merkava Mk.4 Meil ​​Ruach ( ветровка , или ветровка ) является улучшенной версией Merkava Mk.4 с активной защитой Trophy система. Иногда его называют Merkava Mk.4M Windbreaker. Производство этого танка началось в 2009 году.Первая бригада оснащенных этими танками, было объявлено боеспособным в 2011 году. в том же году он участвовал в боевых действиях и успешно пережил ракетный атака. С тех пор улучшенные танки Merkava Mk.4 с Trophy система активной защиты перехватила десятки противотанковых ракет, в том числе РПГ-29 и противотанковые управляемые ракеты, в том числе Корнет и Метис-М.

Намер является тяжелый бронетранспортер на базе шасси Merkava Mk.4. У этой машины нет башни.Он имеет экипаж из двух человек и может перевозить 10 полностью экипированных военнослужащих. Транспортное средство имеет уровень защиты, аналогичный Merkava Mk. 4. Он поступил на вооружение с Армией обороны Израиля в 2008 г.

«Меркава»: у Израиля лучший танк на Земле?

Танк Меркава иногда называют самым живучим танком в мире. Приводимые причины обычно включают его систему активной защиты, переднюю конструкцию двигателя, модификации, предназначенные для ведения боевых действий в городских условиях, и толстую броню.Но выдерживают ли эти утверждения критику?

«Меркава» была разработана в 1970-х годах после отказа от закупки танков «Чифтен» в Великобритании. Первоначально предназначенный для борьбы с советскими танками в пустынях, окружающих Израиль, танк был спроектирован довольно неортодоксально по сравнению с современными западными и советскими танками, а его конструкция больше напоминала некоторые боевые машины пехоты. Вместо того, чтобы располагать двигатель сзади, двигатель был перемещен впереди боевого отделения, а башня размещена дальше от шасси.

В результате лобовая броня могла иметь более плавный наклон, и экипаж мог быстро входить и выходить из танка сзади.

Однако у этого есть недостаток, заключающийся в том, что двигатель легче вывести из строя, так как любое проникающее попадание в переднюю часть отключит его. Израильская доктрина ставит во главу угла выживаемость экипажа в бою, поэтому в случае выведения из строя экипаж быстро выпрыгнет через задний люк, если позволит ситуация. С другой стороны, проникающее лобовое попадание в западный танк, скорее всего, оставит его подвижным.

Хотя вопрос о том, останется ли экипаж танка после проникающего попадания, вызывает много споров, есть случаи, когда мобильность повышает живучесть экипажа, в первую очередь в боевом размежевании, когда танк может быть окруженным. В бою, когда атака увенчалась успехом (что справедливо по отношению к израильским силам обороны, вероятно, в большинстве их конфликтов после 1970-х годов), конструкция «Меркавы» имеет смысл, но для европейской армии, рассчитывающей выстоять против советских или более поздних русское наступление, мобильное убийство может иметь гораздо большее значение.

Другой большой проблемой является хранение боеприпасов в Меркаве. Боеприпасы в «Меркаве» хранятся в боевом отделении в огнеупорных пластиковых контейнерах. В то время как эти контейнеры могут задерживать приготовление боеприпасов, «Меркавы» потерпели катастрофические отказы, когда их боезапас был поражен. Merkava Mk 4 смягчает это, храня некоторое количество боеприпасов в башне со сбрасываемыми панелями, но это хранилище может вместить только десять патронов. Это делает его гораздо менее живучим в случае попадания боеприпасов по сравнению с конструкциями для хранения суеты, такими как M1 Abrams, K2 Black Panther или Leclerc.

Однако расположение боеприпасов в задней части корпуса затрудняет попадание в лобовой бой, а попадание в эту область вероятно только в том случае, если танк ведет огонь сбоку, что является смертельной ситуацией практически для любого танка. Merkava также снижает риск боковых выстрелов с помощью модульной брони и систем активной защиты, хотя они становятся стандартом для большинства современных танков.

Значит ли все это, что Меркава плохой танк? Нет. Но понятно, почему большинство стран придерживаются более традиционных конструкций вместо того, чтобы использовать переднюю конструкцию бака двигателя Merkava.

Чарли Гао изучал политологию и информатику в колледже Гриннелл и часто комментирует вопросы обороны и национальной безопасности.

Схема боевого танка Меркава Глянцевая схема фото

ConversationPrints

Идеальные материалы для разговоров в печати!

Здесь, в ConversationPrints, мы специализируемся на печати фотографий профессионального стиля, которые интересны для всех слоев общества! Найдите минутку, чтобы проверить наш магазин, у нас есть что-то для всех!

ПЕРЕД ПОКУПКОЙ ПРОЧИТАЙТЕ ОПИСАНИЕ ПОЛНОСТЬЮ!

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ

ИЗОБРАЖЕНИЕ ПРЕДСТАВЛЯЕТ ТО, ЧТО ПРЕДЛАГАЕТСЯ ДЛЯ ПРОДАЖИ, ИЗОБРАЖЕНИЕ БУДЕТ РАСТЯЧЕНО / СКОРЕНО, ЧТОБЫ СООТВЕТСТВОВАТЬ ВАШИМ РАЗМЕРАМ! РАЗМЕРЫ МОГУТ БЫТЬ НЕ ТОЧНЫМИ, КАК ПРЕДСТАВЛЕНЫ НА ИЗОБРАЖЕНИИ.

КАЧЕСТВО ИЗОБРАЖЕНИЯ НЕВОЗМОЖНО ПЕРЕДАТЬ ЧЕРЕЗ КОМПЬЮТЕРНЫЙ МОНИТОР! ИЗОБРАЖЕНИЯ ДОЛЖНЫ БЫТЬ УВЕЛИЧЕНЫ ДО ВЫБРАННОЙ ПРОПОРЦИИ. МЫ БУДЕМ ИСПОЛЬЗОВАТЬ ВСЕ НАШИ «ТРЮКИ», ЧТОБЫ СГЛАЖИТЬ ПИКСЕЛИ, НО ИЗОБРАЖЕНИЕ ТОЛЬКО ТАК ХОРОШО, КАК ЕГО ОРИГИНАЛЬНЫЙ ШАБЛОН! ЕСЛИ ЭТО ВИНТАЖНОЕ ФОТО, МАГШОТ ИЛИ ПОДОБНОЕ ПОЖАЛУЙСТА, ПОМНИТЕ, ЭТО БУДЕТ ОРИГИНАЛЬНЫМ!

ЕСЛИ У ВАС ЕСТЬ КАКИЕ-ЛИБО ВОПРОСЫ ИЛИ ПРОБЛЕМЫ ОТНОСИТЕЛЬНО КАЧЕСТВА, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ ПЕРЕД СОВЕРШЕНИЕМ ПОКУПКИ!

Продается профессиональная печать на глянцевой фотобумаге, доступная в нескольких размерах:

— Доступны в размерах 4×6, 5×7, 8×10, 8 на ваш выбор.5×11, 13×19, 17×22, 24×36 и 40×60 (РАЗМЕР В ДЮЙМАХ) (РАЗМЕР ВКЛЮЧАЕТ ГРАНИЦЫ) (БОЛЬШИЕ РАЗМЕРЫ МОГУТ БОЛЬШЕ ВЫРЕЗАТЬСЯ)

— Все изображения напечатаны на ГЛЯНЦЕВОЙ ФОТОБУМАГЕ ПРОФЕССИОНАЛЬНОГО УРОВНЯ

— Печать профессиональными чернилами, устойчивыми к УФ-излучению процесс

-Меньшие размеры надежно упакованы в картон, большие размеры свернуты в армированные крафт-трубки «Стандартный» первый класс USPS или «ускоренный» через приоритетную почту USPS

-Международные заказы отправляются через международный первый класс USPS, ПОЖАЛУЙСТА, ДОПУСКАЕТЕ ДОПОЛНИТЕЛЬНОЕ ВРЕМЯ ДЛЯ МЕЖДУНАРОДНОЙ ДОСТАВКИ И ТАМОЖЕННЫХ ЗАДЕРЖЕК!

— Заказы ДОЛЖНЫ быть отправлены по адресу, обозначенному как «доставка» с оплатой, пожалуйста, дважды проверьте адрес в вашем заказе перед оплатой

Все мы здесь, в ConversationPrints, стремимся к 100% удовлетворенности клиентов, обращайтесь к нам с любыми проблемами или вопросами!

СПАСИБО!

ConversationPrints

Идеальные материалы для разговоров в печати!

Танк Меркава Мк 4 Видео.

Фото. Скорость. Вооружение. Броня. Двигатель

«Меркава» — основной боевой танк Армии обороны Израиля. Танк начал разработку в 1970 году и поступил на вооружение в 1978 году. Было развернуто четыре основных варианта танка. Впервые он широко использовался во время Ливанской войны 1982 года. Название «Меркава» произошло от первоначального названия программы разработки АОИ.

Танк Меркава Мк 4М — видео

Критерии проектирования

включают быстрый ремонт боевых повреждений, живучесть, экономичность и внедорожные характеристики. По образцу современных самоходных гаубиц башня расположена ближе к задней части, чем у большинства основных боевых танков. Такая компоновка с двигателем впереди предназначена для обеспечения дополнительной защиты от лобовой атаки, чтобы поглотить часть силы приближающихся снарядов, особенно для персонала в основном корпусе, например водителя.Это также создает больше места в задней части танка, что позволяет увеличить вместимость, а задний вход в основное боевое отделение обеспечивает легкий доступ под огнем противника. Это позволяет использовать танк в качестве платформы для медицинской высадки, передового пункта управления и боевой машины пехоты. Двери заднего входа в виде раскладушки обеспечивают защиту сверху при выгрузке и погрузке груза и персонала.

Сообщается, что незадолго до начала войны в Ливане в 2006 году было решено, что линейка Merkava будет прекращена в течение четырех лет.[8] Однако 7 ноября 2006 г. газета «Гаарец» сообщила, что оценка израильского Генерального штаба постановила, что «Меркава Марк IV» «при правильном развертывании танк может обеспечить своему экипажу лучшую защиту, чем в прошлом», и отложила решение о закрытии линии. 16 августа 2013 года министр обороны Израиля Моше Яалон объявил о решении возобновить производство основного боевого танка «Меркава» для бронетанковых войск ЦАХАЛа.

Разработка

В 1965 году военное ведомство Израиля начало исследования и разработки танка отечественного производства «Сабра» (не путать с более поздней моделью с таким же названием, находящейся сейчас на вооружении).Первоначально Великобритания и Израиль сотрудничали в адаптации британского танка Chieftain, который поступил на вооружение британской армии в 1966 году. Однако в 1969 году Великобритания решила не продавать танк Израилю по политическим причинам.

Исраэль Таль, который служил командиром бригады после Суэцкого кризиса, возобновил планы по производству танка израильского производства, опираясь на уроки Войны Судного дня 1973 года, в которой израильские силы уступали по численности войскам арабских стран Ближнего Востока. .

К 1974 году были завершены первоначальные проекты и построены прототипы. После непродолжительных испытаний начались работы по переоснащению артиллерийского склада Тель-ха-Шомер для постоянной разработки и строительства. После того, как новые объекты были завершены, «Меркава» была анонсирована публике в периодическом издании International Defense Review. Затем первые официальные изображения танка были опубликованы в американском периодическом издании Armed Forces Journal 4 мая 1977 года. Официально танк был принят на вооружение АОИ в декабре 1978 года. Первый Merkava Mk. 1 были поставлены АОИ в апреле 1979 года, почти через девять лет после принятия решения о производстве Merkava Mk.был взят 1 танк.

Меркава Мк 4М, 2016



Общие характеристики

Огневая мощь

Merkava Mark I и II были вооружены 105-мм пушкой M68. Mark III, Mark III Dor Dalet BAZ kassag и Mark IV вооружены 120-мм гладкоствольной пушкой IMI, которая может стрелять всеми версиями западных 120-мм гладкоствольных танковых боеприпасов.

Каждая модель «Меркавы» имеет два установленных на крыше 7,62-мм пулемета для командира и заряжающего, а также еще один, установленный спаренно с основным орудием.60-мм миномет также предназначен для стрельбы дымовыми снарядами или подавления окопавшихся пехотных противотанковых групп.

Все танки «Меркава» оснащены крупнокалиберным пулеметом M2 Browning .50 с дистанционным управлением, совмещенным с основным орудием и управляемым из башни. Пулемет .50 оказался полезным и эффективным в асимметричной войне.

Мобильность

Танковый дизельный двигатель с турбонаддувом мощностью 1500 л.с. был разработан MTU и производится по лицензии компанией L-3 Communication Combat Propulsion Systems (ранее General Dynamics).Максимальная скорость Mark IV по шоссе составляет 64 км/ч.

Защита

Меркава защищена разработанной в Израиле композитной броней. Усовершенствованные модели включают модульную конструкцию брони, которая позволяет артиллерийским расчетам заменять только поврежденную часть. На башне могут быть установлены дополнительные модули наклонной брони для дополнительной защиты. Автоматические и механические системы служат вторым уровнем защиты экипажа на случай пробития основной брони. Боеприпасы хранятся в огнеупорных контейнерах для большей защиты и снижения риска взрыва боеприпасов при попадании.

Merkava Mk 4M оснащен системой активной защиты Trophy, которая на иврите называется «Ветровка» (מעיל רוח). Trophy APS — это разработанная Израилем зарекомендовавшая себя в боях система защиты от тяжелых ударов.

Меркава Марк IV

Mark IV — это самый последний вариант танка «Меркава», который разрабатывался с 1999 года и производился с 2004 года. О разработке модернизации было объявлено в октябрьском выпуске военного издания Bamachaneh («В лагере») за 1999 год.Однако Merkava Mark III производился до 2003 года. Первые Merkava IV были выпущены в ограниченном количестве к концу 2004 года.

При выгрузке боекомплекта танк может перевозить до 8 пеших бойцов или 3 носилки. Десант входит и выходит из машины через задний люк.

Съемная модульная броня от Merkava Mark IIID используется со всех сторон, включая верхнюю часть и V-образный пакет брони на днище для нижней части. Эта модульная система предназначена для быстрого ремонта поврежденных танков и их возвращения в поле.Поскольку задняя броня тоньше, к ней прикреплены цепи с железными шариками для детонации снарядов до того, как они попадут в основной бронекорпус.

Это первый современный танк без люка заряжающего в крыше башни, так как любой проем в крыше башни увеличивает риск пробития ПТУР.

Танковые выстрелы

хранятся в индивидуальных несгораемых контейнерах, что снижает вероятность пожаров при пожаре внутри танка. Башня с электрическим приводом (в гидравлических башнях используется легковоспламеняющаяся жидкость, которая воспламеняется при пробитии башни) и «сухая»: в ней не хранятся активные снаряды.

Некоторые функции, такие как форма корпуса, внешняя неотражающая краска (уменьшение поперечного сечения радара) и экранирование теплового шлейфа двигателя, смешивающегося с частицами воздуха (уменьшение инфракрасной сигнатуры), чтобы сбить с толку вражеские тепловизоры, были перенесены из IAI Lavi. программа израильских ВВС, направленная на то, чтобы танк было труднее обнаружить с помощью тепловых датчиков и радаров.

Mark IV включает в себя более крупное 120-мм основное орудие предыдущих версий, но может стрелять более широким спектром боеприпасов, включая кумулятивные и подкалиберные снаряды, такие как пенетратор с кинетической энергией APFSDS, с использованием электрического полуавтоматического револьверного магазина на 10 патронов.Он также включает в себя гораздо более крупный 12,7-мм пулемет для противотранспортных операций (чаще всего используется против техники).

Mark IV имеет разработанную Израилем систему гусеничного движителя «TSAWS (система гусениц, пружин и колес)», которая в войсках называется «Мазком» (иврит: מערכת זחלים קפיצים ומרכובים, מזקו»ם‎). уменьшить осыпание гусениц в суровых условиях базальтовых пород Ливана и Голанских высот.

Модель оснащена новой системой управления огнем El-Op Knight Mark 4.Компьютеризированная система управления огнем может обнаруживать и захватывать движущиеся цели, даже бортовые вертолеты, в то время как сам танк находится в движении. Он включает в себя стабилизацию линии визирования по двум осям, телевизионный прицел второго поколения и автоматический тепловизионный целеуказатель, лазерный дальномер, усовершенствованную тепловизионную систему ночного видения и динамический указатель угла наклона. Приемник лазерного предупреждения Amcoram LWS-2 уведомляет экипаж об угрозах, таких как противотанковые ракеты с лазерным наведением, которые могут стрелять из дымовых гранатометов, чтобы скрыть танк от лазерного луча.Также установлено электромагнитное предупреждение о засветке радаром.

Танк оснащен израильской системой управления боем Elbit Systems BMS (система управления боем; иврит: צי»ד), централизованной системой, которая получает данные от гусеничных подразделений и БПЛА на театре военных действий, отображает их на цветных экранах и распространяет в зашифрованном виде на все остальные единиц, оснащенных БМС на данном ТВД

Merkava IV был разработан для быстрого ремонта и быстрой замены поврежденной брони с помощью модульной брони, которую можно легко снять и заменить. Он также спроектирован так, чтобы быть рентабельным в производстве и обслуживании; его стоимость ниже, чем у ряда других танков, используемых западными армиями. Двигатель можно заменить в полевых условиях в течение 30 минут.

Танк оснащен высокоэффективной системой кондиционирования воздуха и даже может быть оснащен туалетом для длительных миссий.

Ветровка Merkava Mark IVm с системой активной защиты Trophy во время эксплуатации Protective Edge



Ветровка Mark IVm

Ветровка Merkava Mark IVm — это ветровка Merkava Mark IV, оснащенная системой активной защиты (APS) Trophy, получившей обозначение «Meil Ruach» (иврит: מעיל רוח‎; «ветровка» или «ветровка»).Серийное производство танков Mark IVm началось в 2009 году, а первая целая бригада Mark IVms была объявлена ​​боевой в 2011 году. АПС Trophy успешно перехватывала гранатометы и противотанковые ракеты, в том числе 9М133 Корнет, выпущенные ХАМАСом до и во время операции. Protective Edge в 2014 году. Ни один танк «Меркава» не был потерян в боевых действиях в 2008 и 2014 годах, несмотря на то, что война 2014 года дорого обошлась Армии обороны Израиля. Система также уведомляет экипаж танка о местонахождении снаряда, позволяя им быстро открыть ответный огонь.Он может передавать координаты ближайшим наземным и воздушным подразделениям через систему управления полем боя Цаяд. Все дружественные подразделения на театре военных действий мгновенно получают информацию о позиции противника, что затрудняет побег и уклонение.

Нашлемная дисплейная система Iron Vision

В середине 2017 года Армия обороны Израиля начнет испытания Elbit Iron Vision, первого в мире нашлемного дисплея для танков. Израильская компания Elbit, разработавшая нашлемную систему отображения для F-35, планирует, что Iron Vision будет использовать ряд внешних камер для проецирования 360-градусного обзора окрестностей танка на нашлемный дисплей членов экипажа.Это позволяет членам экипажа оставаться внутри танка, не открывая люки, чтобы посмотреть наружу.

Боевая история

Война в Ливане 2006 г.

В ходе Ливанской войны 2006 года было уничтожено пять танков «Меркава». Только меньшинство танков, использовавшихся во время войны, составляли Merkava Mark IV, поскольку к 2006 году они все еще поступали на вооружение в ограниченном количестве. «Хизбалла» выпустила более 1000 противотанковых ракет во время конфликта как по танкам, так и по спешенной пехоте. Около 45 процентов всех танков и бронированных машин, пораженных противотанковыми ракетами во время конфликта, имели те или иные формы пробития брони.Всего от этих пробитий ПТУР погибло 15 танкистов. Пробития были вызваны ракетами с тандемной боевой частью. Считалось, что вооружение «Хизбаллы» включает современные российские ракеты РПГ-29 «Вампир», АТ-5 «Конкурс», АТ-13 «Метис-М» ​​и кумулятивные ракеты АТ-14 «Корнет» с лазерным наведением. Армия обороны Израиля сообщила об обнаружении современных ПТРК «Корнет» на позициях «Хизбаллы» в деревне Гандурия. Через несколько месяцев после прекращения огня в отчетах были представлены подробные фотографические доказательства того, что ПТРК «Корнет» действительно находились во владении «Хизбаллы» и использовались ею в этом районе. Еще один член экипажа танка «Меркава IV» погиб, когда танк наехал на самодельное взрывное устройство (СВУ). У этого танка была дополнительная V-образная броня днища, что ограничивало потери только одним из семи человек (четыре члена экипажа и три пехотинца) на борту. Всего было уничтожено пять танков «Меркава» (два «Меркава II», один «Меркава III» и два «Меркава IV»). Из этих двух Merkava Mark IV один был поражен мощными СВУ, а другой — российскими ракетами АТ-14 «Корнет». Израильские военные заявили, что удовлетворены характеристиками Merkava Mark IV и объяснили проблемы недостаточной подготовкой перед войной.Всего было подбито 50 танков «Меркава» (преимущественно «Меркава II» и «III»), восемь из которых остались исправными на поле боя. 21 танк получил пробития брони (15 от ракет и 6 от СВУ и противотанковых мин). Шесть были уничтожены.

Противотанковая ракета АТ-14 «Корнет» с лазерным наведением



После войны 2006 года и по мере того, как ЦАХАЛ все больше вовлекается в нетрадиционные и партизанские боевые действия, некоторые аналитики говорят, что «Меркава» слишком уязвима для передовых противотанковых ракет, которые в своих переносных типах могут быть использованы противниками партизанской войны. Другие послевоенные аналитики, в том числе Дэвид Эшель, не согласны с этим, утверждая, что отчеты о потерях «Меркавы» были завышены и что, «подводя итоги характеристик танков «Меркава», особенно последней версии «Меркава Марк IV», большинство танкистов согласны с тем, что, несмотря на Понесенные потери и серьезные недостатки в тактическом поведении, танк доказал свою храбрость в своем первом напряжённом бою». Сравнение, проведенное информационным бюллетенем танкового корпуса, показало, что среднее количество членов экипажа, убитых на танк, пробитый ракетой, сократилось с 2 во время Войны Судного дня до 1.5 во время войны в Ливане 1982 года и 1 во время войны в Ливане 2006 года, что доказывает, что даже в условиях совершенствования противотанкового вооружения танки серии «Меркава» обеспечивают все более лучшую защиту своего экипажа. ЦАХАЛ хотел увеличить заказы на новые танки Merkava Mark IV и планировал добавить систему активной защиты Trophy к танкам Merkava Mark IV, а также увеличить совместную подготовку экипажей и израильских противотанковых солдат.

Операция «Литой свинец»

Merkava IV более широко использовался во время войны в Газе, поскольку с 2006 года Армия обороны Израиля получала его во все большем количестве, заменяя большее количество версий танка Merkava II и III, находившихся на вооружении.Одной бригаде Merkava IV удалось разделить сектор Газа пополам за пять часов без потерь израильтян. Командир бригады заявил, что тактика на поле боя была значительно пересмотрена с 2006 года. Тактика также была изменена, чтобы сосредоточиться на угрозах асимметричной или партизанской войны, в дополнение к обычным сценариям войны, для борьбы с которыми «Меркава» в первую очередь предназначалась.

Армия обороны Израиля также использовала Merkava II и III во время войны.

Меркава IV с системой активной защиты Trophy.



Газа Приграничные районы

К октябрю 2010 года ЦАХАЛ начал оснащать первые Merkava IV системой активной защиты Trophy, чтобы улучшить защиту танков от современных противотанковых ракет, использующих кумулятивные боеголовки с тандемным зарядом. Дополнительные системы защиты включали систему предупреждения о лазерном облучении Elbit и встроенные дымовые гранаты IMI.

В декабре 2010 года ХАМАС выпустил противотанковую ракету АТ-14 «Корнет» по танку «Меркава Марк III», дислоцированному на границе Израиля и Газы недалеко от Эль-Бурейджа.До сих пор никто не подозревал, что ХАМАС обладает такой современной ракетой. Ракета пробила броню танка, но экипаж не пострадал. В результате атаки Израиль решил развернуть свой первый батальон Merkava Mark IV, оснащенный системой Trophy, вдоль границы с Газой.

1 марта 2011 г. самолет Merkava MK IV, дислоцированный у границы с Газой, оснащенный системой активной защиты Trophy, успешно отразил ракетный удар по ней, что стало первым боевым успехом системы.

ЦАХАЛ Merkava Mk. Танк IVm на границе с Газой. На нем установлены АПС Trophy, которые стали эксплуатироваться в АОИ с 2011 года.



Operation Protective Edge 2014

В ходе операции «Защитная кромка» не было повреждено ни одного танка. Меркава Мк. Танки IVm, оснащенные системой активной защиты Trophy, в ходе наземной операции десятки раз перехватывали противотанковые ракеты и РПГ. В ходе операции система перехватывала противотанковые средства, прежде всего «Корнет», а также «Метис-М» ​​и РПГ-29, доказав свою эффективность против переносных противотанковых средств.Определив источник огня, Trophy также позволил танкам однажды уничтожить противотанковую группу ХАМАС.

Гиора Кац, начальник сухопутной дивизии Рафаэля, заявил, что это был «прорыв, потому что это первый случай в военной истории, когда система активной защиты зарекомендовала себя в напряженных боях».

По данным Армии обороны Израиля,

401-я бригада (оснащенная танками Merkava Mk. IVm) только уничтожила от 120 до 130 боевиков ХАМАС на этапе наземных боев операции Protective Edge.

Экспорт

В мае 2012 года Израиль предложил колумбийской армии закупить танки Merkava IV. Продажа будет включать 25–40 танков по ориентировочной стоимости 4,5 миллиона долларов каждый, а также несколько бронетранспортеров Namer. Учитывая угрозу расширения венесуэльских вооруженных сил, это укрепит колумбийские бронетанковые силы против венесуэльских танков Т-72.

В 2014 году Израиль сообщил, что экспорт Mk. 4 начались с того, что название страны не разглашается из соображений безопасности.

Производные

После Второй интифады Армия обороны Израиля модифицировала некоторые из своих «Меркав» для нужд ведения боевых действий в городских условиях.

Меркава ЛИК

Это танки Merkava Mark III BAZ или Mark IV, переделанные для ведения боевых действий в городских условиях. Обозначение LIC расшифровывается как «конфликт низкой интенсивности», подчеркивая его упор на борьбу с повстанцами, асимметричные боевые действия в городских районах с улицами на улицы в 21 веке.

Меркава оснащена башней 12.Спаренный пулемет калибра 7 мм, который позволяет экипажу вести довольно сильный укрытие без использования основного орудия (что относительно неэффективно против отдельных бойцов противника). Как и новый боевой модуль с дистанционным управлением, стрельба из спаренного пулемета ведется изнутри танка, не подвергая экипаж огню из стрелкового оружия и снайперов.

Наиболее чувствительные участки танка, его оптика, выхлопные отверстия и вентиляторы защищены недавно разработанной высокопрочной металлической сеткой, чтобы предотвратить возможность установки там зарядов взрывчатки.

Резиновые указатели вех со светодиодными наконечниками и камерой заднего вида водителя были установлены для улучшения навигации и маневренности в городских условиях днем ​​​​и ночью.

Меркава Танкбуланс

Некоторые танки «Меркава» были оснащены полным набором медицинских и санитарных функций при сохранении своего вооружения (но с меньшим боезапасом, чем у стандартного танка). Зона кабины была переоборудована для перевозки раненых, в нее были добавлены две носилки и системы жизнеобеспечения с полным комплектом медицинской бригады для работы в боевых условиях с батальоном «Меркава». Машина имеет заднюю дверь для облегчения эвакуации при обстреле и может обеспечивать прикрытие огнем.

«Скорая помощь» не является невооруженной машиной скорой помощи и как таковая не защищена положениями Женевских конвенций в отношении машин скорой помощи, но она гораздо менее уязвима для случайного или преднамеренного обстрела, чем машина скорой помощи или бронетранспортер.

Намер в Яд Ла-Ширион Выставка 62-го Дня Независимости.



БМП Меркава Намер

Намер (иврит: леопард, что также является аббревиатурой от «Нагмаш (БТР) Меркава») — боевая машина пехоты на базе шасси Merkava Mark IV.На вооружении с 2008 года, машина первоначально называлась Nemmera (иврит: леопард), но позже была переименована в Namer.

Namer оснащен дистанционно управляемым боевым модулем Samson (RCWS), вооруженным крупнокалиберным пулеметом Browning калибра .50 M2 или автоматическим гранатометом Mk 19. Он также имеет 7,62-мм пулемет MAG, 60-мм миномет и дымовые гранаты. Как и Merkava Mark IV, он оптимизирован для обеспечения высокого уровня выживания экипажа на поле боя. Экипаж Namer состоит из трех человек (командир, водитель и стрелок RCWS) и может нести до девяти пехотинцев и носилки.Вариант скорой помощи может перевозить двух раненых на носилках и медицинское оборудование.

Бригада Голани использовала две БМП Namer во время операции «Литой свинец». Во время операции Protective Edge успешно эксплуатировалось более 20 машин, и послеоперационный анализ рекомендовал закупить их больше.

Namer CEV в Яд Ла-Ширион Выставка 68-й День независимости.



Меркава АРВ Неммера

Бронированная ремонтно-эвакуационная машина «Меркава» первоначально называлась Namer (иврит: леопард), но впоследствии была переименована в Nemmera (иврит: леопард).Это бронированная ремонтно-эвакуационная машина на базе шасси Merkava Mark III или IV. Он может буксировать выведенные из строя танки и несет полную резервную силовую установку Merkava, которую можно заменить в полевых условиях менее чем за 90 минут.

Существует две версии Nemmera: более тяжелая, оснащенная краном 42 тм и лебедкой 35 тм, и меньшая, оснащенная краном меньшего размера.

Тактика характеристики Merkava Mk 4M

Стоимость единицы — 3,5 миллиона долларов (Меркава IV) (для доставки в Армию обороны Израиля), 4 доллара.5 млн (Меркава IV) (цена 2014 г. для продажи в другие страны)

Вес — 65 тонн (143 000 фунтов)

Длина — 9,04 м или 29,7 фута (включая ствол пушки), 7,60 м или 24,9 фута (без ствола пушки)

Ширина — 3,72 м или 12,2 фута (без юбок)

Высота — 2,66 м или 8,7 фута (до крыши башни)

Экипаж — 4 (командир, механик-водитель, наводчик и заряжающий)

Пассажиры — Максимум 6 пассажиров

Броня — засекреченная модульная конструкция композитной/наклонной брони.

Основное вооружение — 120-мм (4,7 дюйма) гладкоствольная пушка MG253, способная стрелять ПТУР LAHAT

Дополнительное вооружение

— 1 × 12,7 мм (0,50 дюйма) MG
— 2 × 7,62 мм (0,300 дюйма) MG
— 1 × 60 мм (2,4 дюйма) внутренний миномет
— 12 дымовых шашек

Двигатель — дизельный двигатель мощностью 1500 л. с. (1119 кВт) с турбонаддувом

Мощность/масса — 23 л.с./т

Грузоподъемность — 48 снарядов

Трансмиссия — Ренк РК 325

Подвеска — Винтовая пружина

Дорожный просвет — 0.45 м (1,5 фута)

Объем топливного бака — 1400 литров

Рабочий диапазон — 500 км (310 миль)

Скорость — 64 км/ч (40 миль/ч) по дороге, 55 км/ч (34 мили/ч) по бездорожью

Ветровка Merkava Mk 4M с системой активной защиты Trophy во время операции Protective Edge 2014.

Merkava 4 IV MBT Основной боевой танк фотографии | Израильский основной боевой танк Израиля Великобритания

Описание Разработка Merkava Mk 4 началась в начале 1990-х годов, а о ее существовании стало известно в 2002 году. Первые серийные ОБТ Merkava Mk 4 были поставлены Силам обороны Израиля (ЦАХАЛ), а первый батальон полностью вступил в строй в 2004 году. Merkava IV представляет собой третью эволюцию семейства основных боевых танков Merkava. Merkava Mk 4 начнет заменять старые ОБТ General Dynamics Land Systems серии M60A1, поставляемые в США. Первый дивизион танков Merkava Mk 4 поступил на вооружение Армии обороны Израиля в 2004 году. Танк способен перевозить восемь пехотинцев, командирскую группу или трех носилок (пострадавших на носилках) в дополнение к танковому экипажу командира, заряжающего, стрелок и водитель.Танк способен вести огонь с ходу по движущимся целям и продемонстрировал высокую вероятность поражения при стрельбе по ударным вертолетам обычными противотанковыми боеприпасами. Варианты: — Merkava 4 LIC: Merkava оснащена турельным спаренным пулеметом калибра 12,7 мм, который позволяет экипажу вести довольно сильный укрытие без использования основного орудия, что относительно неэффективно против отдельных бойцов противника. Наиболее чувствительные участки танка, его оптика, выхлопные отверстия и вентиляторы защищены недавно разработанной высокопрочной металлической сеткой. Для улучшения навигации и маневренности в городских условиях днем ​​и ночью были установлены резиновые указатели вех со светодиодными наконечниками и камера заднего вида водителя. — Merkava Barak : Новый дизайн и разработка Merkava IV. Это будет первый танк с интеллектуальным компьютером, который будет управлять задачами танков. Этот продвинутый искусственный интеллект снизит нагрузку на членов команды и поможет им точнее находить цели и поражать их. — Merkava WindbreakerWindbreaker: — последнее поколение израильского производства Merkava IV с системой активной защиты Rafael Trophy, получившей прозвище Merkava Mark IVM Windbreaker, является одним из самых защищенных основных боевых танков (ОБТ) в мире.     Вооружение Основным вооружением является 120-мм гладкоствольная пушка разработки Israel Military Industries, которая является дальнейшим развитием установленной на Merkava Mk 3. Merkava Mk4 может стрелять всеми типами 120-мм боеприпасов, включая 120-мм снаряды APFSDS-FS (кинетические) и их учебные производные, кумулятивные (кумулятивные) и противопехотные/противоматериальные боеприпасы. Вспомогательное вооружение состоит из 7,62-мм спаренного пулемета, 7,62-мм пулемета, установленного с правой стороны крыши башни, и внутреннего 60-мм миномета с казенной частью. Установленный на крыше 7,62-мм пулемет может наводиться и стрелять командиром из башни под полной бронезащитой и может поворачиваться на 360º. Башня Merkava 4 имеет новую полностью электрическую башню, разработанную Elbit и дочерней компанией El-Op. В башне установлен только один люк, люк командира. Башня крепится к задней части корпуса. Вокруг нижней части башни сзади расположены цепи, которые свисают вертикально вниз, чтобы помочь взорвать любые противотанковые устройства с кумулятивной боеголовкой до того, как они ударят по основной броне Merkava Mk. 4. Кроме того, баллистическая защита включает в себя защиту крыши, обеспечивающую защиту от атак сверху. Поскольку в крыше есть только один люк, крышу легче защитить с помощью новой системы пассивной брони. Защита Боевое отделение и башня занимают корму машины, в корме корпуса предусмотрен входной люк. Как и в случае с Merkava Mk 3 позднего производства, новая башня Mk 4 имеет эллиптическую форму спереди и по бокам с корзиной для хранения сзади.В более ранних версиях «Меркавы» имелся люк в крыше для командира (справа) и заряжающего (слева), но у последней Mk 4 люк в крыше есть только для командира. В Merkava Mk 4 баллистическая защита является модульной и, как утверждается, обеспечивает более эффективную защиту от современных угроз, включая эффективность защиты и зону покрытия. Установка нового силового агрегата мощностью 1500 л.с. позволила изменить конструкцию корпуса Merkava Mk 4, улучшив лобовую защиту. Поле зрения водителя также было улучшено, поскольку с правой стороны корпуса больше нет выпуклости.Merkava IV оснащен модульной специальной броней, прикрывающей башню. Танк защищен от целого ряда угроз, включая высокоточные ракеты воздушного базирования, а также современные противотанковые средства поражения. Установлена ​​автоматика обнаружения и тушения пожара. Нижняя часть корпуса снабжена дополнительной бронезащитой от мин. Последнее поколение Merkava IV теперь оснащено системой активной защиты Trophy, разработанной израильской компанией Rafael.Trophy — это ситуационная осведомленность и система активной защиты, работающая в три основных этапа: обнаружение угрозы и отслеживание угрозы, за которыми следует активация жесткого противодействия (множественные взрывчатые снаряды — MEFP) и нейтрализация угрозы. Процесс нейтрализации происходит только в том случае, если угроза вот-вот ударит по платформе. Система активной защиты Trophy создает вокруг автомобиля полусферическую защищенную зону, где входящие угрозы перехватываются и нейтрализуются. Система Trophy способна перехватить любую поступающую кумулятивную угрозу, в том числе реактивные снаряды РПГ, на расстоянии 10–30 метров от защищаемой платформы. Trophy был объявлен Армией обороны Израиля в августе 2009 года и в настоящее время находится в полном производстве. Танки Merkava 4, интегрированные с системами активной защиты Trophy, в настоящее время развернуты в районах боевых действий вдоль границ Израиля. Движение «Меркава-4» оснащена дизельным двигателем V-12 мощностью 1500 л.с.Моторный отсек и один топливный бак находятся в передней части танка, а два топливных бака — в задней. Новый двигатель представляет собой увеличение мощности на 25% по сравнению с силовым агрегатом мощностью 1200 л.с., установленным на Merkava 3. Mk 4 Merkava имеет шесть опорных катков с резиновыми шинами с каждой стороны, ведущее колесо находится спереди, направляющее колесо сзади и четыре гусеницы. возвратные ролики. Каждое опорное колесо подвешено на отдельной винтовой пружине с рычагами подвески для двух опорных катков, каждое из которых заключено в кожух. Принадлежности Меркава 4 оснащен современной системой управления огнем и прицеливания, которая включает в себя компьютеризированные баллистические расчеты и компенсации, двухосный стабилизированный прицел наводчика и двухосный стабилизированный панорамный прицел командира, оба оснащены усовершенствованным FLIR и телевизионными каналами для дневной и ночной работы.Merkava IV также оснащен системой управления боем (BMS), разработанной ElOp компании Elbit Systems. Эта система обеспечивает быструю связь между командиром и подчиненными подразделениями и позволяет экипажу планировать миссии, ориентироваться и постоянно обновлять информацию о ситуации. Система также позволяет системе тактического дисплея командира BMC, используемой в Merkava Mk4, записывать и подводить итоги операции с использованием цифрового записывающего устройства танка.   Технические характеристики   Вооружение 120-мм нарезное орудие, три 7,62-мм пулемета, один 12,7-мм пулемет, один миномет 60-мм, 12 дымовых гранатометов. Пользователи страны Израиль Экипаж 4 Принадлежности Компьютерная система управления стрельбой, NBC защита Броня Композитная матрица из слоистого сплава керамика-сталь-никель. Наклонная модульная конструкция. и Масса 65 000 кг Скорость 60 км/ч Диапазон 500 км и

Израиль представляет умный танк Merkava Mk 4 Barak

Армия обороны Израиля привносит искусственный интеллект в боевые действия танков с помощью новейшего варианта своего основного боевого танка. Merkava Mk 4 Barak позиционируется как первый танк с усовершенствованным искусственным интеллектом и сенсорной системой, которая берет на себя множество рутинных задач, позволяя экипажу сосредоточиться на текущей миссии.

«Меркава», впервые поступившая на вооружение в 1978 году, представляет собой танк двойного назначения с характерной башней, расположенной далеко позади шасси, и бронированными двустворчатыми дверями в корме. Это обеспечивает достаточно внутреннего пространства внутри машины, когда боеприпасы основного орудия удаляются, чтобы преобразовать ее в медицинский эвакуатор или бронетранспортер.

Mark 4 Barak — это последний вариант, испытания которого планируется начать в 2020 году. Центральным улучшением является усовершенствованная система искусственного интеллекта, которая берет на себя рутинные задачи экипажа. По данным ЦАХАЛа, это не только позволяет сократить время выполнения миссии на 30 процентов, но также помогает быстрее и точнее нацеливаться на цели и атаковать их. Кроме того, компьютер может обмениваться данными как с экипажем, так и с другими танками, находящимися поблизости.

Еще одна инновация — шлем Iron View VR, который дает солдатам 360-градусный обзор внешней среды.Это не только дает командиру лучшую ситуационную осведомленность, но и дает обучаемым гораздо более реалистичный опыт во время учений. В ЦАХАЛе заявляют, что это значительно облегчает переход от обучения к боевым действиям на танках.

«Бронетанковый корпус завершает значительный период оперативных успехов в различных регионах, что доказывает актуальность корпуса для защиты безопасности Государства Израиль и его гражданского населения», — говорит неназванный высокопоставленный представитель бронетанкового корпуса.«Новый танк делает бронетанковый корпус шагом вперед на оперативной арене и представляет собой инновационное оружие, которое изменит характер боя на земле».

На видео ниже показана система «Железное зрение» Барака в действии.

Источник: IDF

VR Тренировка для Merkava Mk. 4 Барак

Израильский танк Меркава — TankNutDave.ком

Посмотреть наши новые и расширенные страницы израильского танка Merkava 0n Fighting-vehicles.com

Танк Меркава Мк 4

Танк Меркава Мк 3

Танк Меркава Мк 2

Танк Меркава

История и развитие израильского танка «Меркава»

После Второй мировой войны британская армия больше не могла контролировать Палестину и передала ответственность ООН, которая решила разделить страну на еврейское и исламское государства. Началась ожесточенная война с арабскими странами, не желавшими создания еврейского государства. Еврейские силы начали вторгаться в арабские деревни, очищая их от арабов и расширяя назначенные им 55% территории Палестины до 78%, что вызвало военное вмешательство со стороны Лиги арабских государств. Когда в 1948 году было объявлено о прекращении огня, ООН признала новое израильское государство, но оно нажило врагов с соседними арабскими/исламскими странами.

Не имея возможности разработать новый отечественный танк, Израиль закупил все бывшие в употреблении танки и БРЭМ, которые смог заполучить.Он продемонстрировал большое мастерство в адаптации и модернизации таких танков, как старый Sherman времен Второй мировой войны, а к 1958 году закупил старые британские танки Centurion и модернизировал их, а также Sho’t. к 1960-м годам Израиль пытался разработать свой собственный ОБТ, но вместо этого заключил сделку на производство по лицензии нового Chieftain Mk4, который был построен по израильским спецификациям. Однако британское министерство иностранных дел увидело, что сделка была расторгнута, и в конце 1969 года прототипы были возвращены в Великобританию.

Армия обороны Израиля узнала о ценности, которую парк танков может принести на поле боя во время Шестидневной войны 1967 года, особенно от генерала Исраэля Таля, который продолжал организовывать танковую доктрину Израиля, а также организовывать его бронетанковые корпуса. , которые начали продвигаться вперед с разработкой нового отечественного ОБТ.

В краткосрочной перспективе Израиль начал закупать американские M48 и M60 в конце 60-х – начале 70-х годов. Со временем они были модернизированы Израилем и были известны как серия Magach, которые продолжали сражаться во время Войны Судного дня 1973 года. Они понесли большие потери, включая экипажи, из-за конструктивного недостатка работы взрывных гидравлических линий. использовались для привода турелей, проходили вдоль передней части башни и уничтожали танк при попадании.

Именно потеря экипажей оказала наибольшее влияние на доктрину генерала ТаИ, что защита экипажа остается высшим приоритетом при проектировании будущего отечественного танка.К 1974 году был выбран проект Israel Military Industries Ltd (AKA — IMI). Он был представлен публике в 1977 году, когда окончательное производство новой «Меркавы» было произведено Израильским артиллерийским корпусом на отремонтированном артиллерийском складе в Тель-Хашомере. Он поступил на вооружение Сил обороны Израиля в 1979 году.

Рождение Колесницы… Танк Меркава
Израильский Merkava Tank Mk 1

Несмотря на то, что другие западные танки используют 120-мм основную пушку, Merkava (также известная как Mk1) была оснащена танковой пушкой M64 L71A (стреляющей боеприпасами APDS, HEAT, HESH, фосфорными и APFSDS) 105 мм по двум основным причинам. .Во-первых, башня была треугольной, что затрудняло попадание при лобовой атаке, в соответствии с доктриной генерала Таля, что защита оставалась высшим приоритетом. Если бы была установлена ​​120-мм пушка, то треугольная форма была бы куда менее эффективной. Во-вторых, для целей логистики и снабжения, поскольку существующие Sho’t и Magach также были оснащены одной и той же пушкой, поэтому все они могли использовать одни и те же боеприпасы. Он имел систему управления огнем, состоящую из компьютера, лазерного дальномера и тепловизора/пассивного ночного видения.Он мог хранить до 62 патронов калибра 105 мм, из которых 6 хранились в готовом к стрельбе магазине.

7,62-мм спаренный пулемет вставляется в вертикальную бронированную щель с пулеметом, установленным на командирской башенке, а третий на люке заряжающего для ближнего боя и противовоздушной обороны. Машина также была оснащена 60-мм минометом, установленным снаружи.

Помимо башни треугольной формы, машина имела ряд других уникальных конструктивных особенностей.Вместо того, чтобы размещать дизельный двигатель в задней части машины, он был размещен в передней части, так что он действовал как физический барьер от попадания лобового снаряда в боевое отделение башни, которое теперь было сдвинуто дальше в корпус. , что в свою очередь повысило защиту экипажа. Это также означало, что у машины был задний отсек, в котором могло разместиться небольшое количество вооруженных солдат, которые выходили через бронированную дверь в задней части машины. Экипаж также имел доступ в отсек и вместо того, чтобы уходить через верхний люк башни, подвергая себя огню противника или огню горящей машины (поднимается жар и пламя), они могли безопасно уйти через заднюю дверь, используя выведенный из строя танк. в качестве защиты от дальнейшего огня противника при отступлении к своим силам.

Задняя часть израильского танка «Меркава»

Хотя в машине использовалась базовая многослойная броня, поместив системы машины между внешней обшивкой и боевым отделением, конструкторы создали форму разнесенной брони, повышающую защиту экипажа. Хорошим примером являются топливные баки, расположенные по обеим сторонам корпуса между внешней обшивкой и боевым отделением. Боеприпасы также хранились в разнесенном бронированном отсеке, поэтому не находились в боевом отделении с экипажем, а хранились в основном в термостойких защищенных контейнерах (один контейнер на четыре 105-мм выстрела).Он также был оснащен системой защиты от ядерного оружия.

В любой танковой доктрине всегда должна отсутствовать одна характеристика живучести, и у Меркавы это была ее мобильность в пользу превосходной защиты и огневой мощи. Он был оснащен Teledyne Continental (компания была куплена GDLS в 1996 году) AVDS-1790-6A Дизельный двигатель воздушного охлаждения V12 мощностью 900 л.с. с полуавтоматической трансмиссией CD850-6BX Allison, обеспечивающий удельную мощность 14,5 л.с. / тонну. и максимальная скорость по шоссе 46 км/ч.Он имел дальность действия 400 км. По сравнению с другими современными ОБТ он имел меньшие возможности пересечения траншей, вертикальных препятствий и т. д. и весил 63 тонны.

Производство закончилось в 1982 году с окончательным номером 250. Он отличился в войне в Ливане 1982 года, без потерь экипажа и лишь с несколькими случаями выхода из строя двигателя в результате лобовых атак, но они были устранены в полевых условиях. Он столкнулся с сирийскими Т-72 и в одном случае пробил лобовую броню и испортил боеприпасы, оставив Т-72 гореть.

Танк Меркава Мк 2
Израильский танк Merkava Mk 2

Несмотря на успех Mk 1 в войне в Ливане, он выявил ряд областей, которые необходимо было решить/модернизировать, которые были добавлены к проекту Mk 2, который был разработан, когда Mk 1 поступил в производство. Mk 2 был запущен в производство в 1983 году, когда к башне была добавлена ​​​​некоторая новая броня, которую часто называют «специальной». Сравнивая фотографии Mk 2 и Mk 1, можно заметить, что толщина была увеличена вдоль бортов башни, которые могли быть дополнительной многослойной броней, содержащей новую керамику, следовательно, «особую». Бортовые юбки были заменены на новые, более толстые (возможно, «особая» броня), а к задней части башни была добавлена ​​клетка, к которой крепились тяжелые цепи для защиты задней части от РПГ и выстрелов, которые могли заклинить башню в движении.

Основное и вспомогательное вооружение не модернизировалось, за исключением 60-мм миномета. Он был установлен в автомобиле и настроен для работы в автомобиле, защищая его от огня стрелкового оружия.

Обновлена ​​система управления огнём, приведение ее в соответствие с серией «Магач».Он был оснащен новыми метеорологическими датчиками и анализаторами бокового ветра для корректировки основной пушки при стрельбе для повышения точности. Прицелы были модернизированы новым тепловизионным и пассивным ночным оборудованием. Трансмиссия была модернизирована до гидромеханической автоматической коробки передач «Ашот Ашкелон», которая имела 4 передачи и увеличила запас хода до 500 км.

Производство автомобиля было прекращено в 1989 году после выпуска 580 экземпляров. Он служил во время оккупации Ливана и войны 2006 года.

Mk 2 получил модернизацию и получил новое обозначение:

.

Mark 2B — тепловизионная оптика и неуказанные обновления системы управления огнем.

Mark 2C — дополнительная броня на верх башни для улучшения защиты от атак с воздуха.

Mark 2D – модульная броня на корпус и башню.

Израильский Merkava Tank Mk 2D

Однако 105-мм пушку Mk 2 нельзя было модернизировать до 120-мм пушки Mk3.

Танк Меркава Мк 3 Израильский танк Merkava Mk 3

Являясь преемником Mk 2 (запущен в производство в 1990 г.), он представил большое количество значительных улучшений в серии, что позволило ему стать основой израильского бронетанкового корпуса: на момент окончания производства в 2003.

Наиболее очевидным обновлением стало введение 120-мм гладкоствольной основной пушки Calibre Length54 от IMI, которую можно узнать по более крупному экстрактору дыма в центре пушки, у которого нет лямок, пересекающих его, в отличие от предыдущих нарезных пушек. дымосос, что и сделал.Он заключен в термогильзу для повышения точности. С тех пор Израиль также разработал и производит собственные снаряды HEAT и APFSDS, совместимые с НАТО. Mk 3 может хранить 46 120-мм снарядов, из которых 5 готовых в механическом барабане, остальные хранятся в термостойких контейнерах, вмещающих 1 120-мм снаряд на контейнер.

Что касается подвижности, то вес машин увеличился до 65 тонн, поэтому был установлен новый дизельный двигатель Teledyne Continental AVDS-1790-9AR мощностью 1200 л. отношение мощности к весу 18.5 л.с./т и увеличенной до 60 км/ч скоростью по шоссе.

Mk 3 подвергся ряду модернизаций брони, основное внимание уделялось использованию модульной конструкции (коробка, прикрепленная болтами к боковой части машины, и вставлены различные керамики/материалы, которые можно так же легко заменить новыми материалами). В оригинальном Mk 3 использовалась модульная броня Kasag, а Mk 3B также был модернизирован с использованием неуказанного типа.

Мк 3 БАЗ – Израильский Merkava Tank Mk3 BAZ

был наиболее заметной модернизацией, запущенной в производство в 1995 году.В корпус было добавлено большое количество модулей сверху и по бокам двигателя. Модули были добавлены по бокам, спереди и сверху башни для защиты от банкоматов и ударов с воздуха.

МК 3D  – Израильский Merkava Tank Mk 3D

На этой машине была представлена ​​броня Mk 3 «четвертого поколения». К шасси добавили дополнительную броню, а к бортам башни добавили дополнительные модули, из-за чего они выглядели наклонными.

Mk 3 также прошел ряд электрических и электронных модернизаций для повышения живучести экипажа.Гидравлический привод башни на Mk 1 и 2 был заменен электрическим приводом на Mk 3, что уменьшило количество деталей, которые могли взорваться при ударе. Также была установлена ​​система лазерного предупреждения (лазеры используются в качестве системы наведения банкоматов и самолетов) с дисплеем предупреждения об угрозе, установленная на месте командира и изготовленная Amcoram LWS-2. Система РХБ также была модернизирована за счет добавления кондиционирования воздуха на БАЗ.

В корму машины также был добавлен внешний телефон для поддержки войск, чтобы они могли общаться с экипажем танка.

На БАЗ также была установлена ​​новая усовершенствованная система управления огнем «Рыцарь Мк 3». Произведенный Electro Optics Industries и Elbit Ltd, он дал машине возможность поражать движущиеся цели во время движения с помощью автоматического устройства слежения за целью.

Последним вариантом был «Дор-Далет», который имел гусеницы новой конструкции (Израиль) и производился американской фирмой CAT. В нем также было протестировано небольшое количество улучшений для следующего Mk в серии.

Меркава Мк 3 ЛИК

(Low Intensity Conflict) предоставляет ряд обновлений, большинство из которых представлены на Mk 4. Он включает заднюю камеру, чтобы водитель мог видеть, когда он едет задним ходом, коаксиальный усилен калибром 0,50, выхлопные отверстия, прицелы и вентиляторы, все они защищены недавно разработанной высокопрочной металлической сеткой для защиты от нападения и, наконец, резиновыми маркерами со светодиодными наконечниками для улучшения навигации и маневренности в городских условиях.

Танк Меркава Мк 4
Израильский Merkava Tank Mk 4

Эта машина с новой башней с наклонной формой претерпела значительные изменения по сравнению со всеми предыдущими танками Mk и в соответствии с израильскими разработками в области танков снова представила некоторые уникальные особенности, которые другие страны еще не приняли.

В конструкции башни Mk 4 отказались от традиционной формы (вертикальная лобовая и бортовая обшивка, горизонтальный верх) с новым передним наклоном, который распространяется на верх и борта. В сочетании с его модулями и удалением башенки оператора новая конструкция имеет большее бронированное покрытие по сравнению с другими конструкциями башни.

Новая форма с модулями, содержащими новую смесь керамики и материалов ЦАХАЛа, дополнительно усилила защиту верхней башни от более современной угрозы ракет сверху, а не от традиционных столкновений танков с танками.Продолжая защищать от современных угроз, самой большой из которых является самодельное взрывное устройство, вместо крепления тяжелой металлической пластины днища в машине используется модульная пластина днища, позволяющая использовать керамику / материал, обеспечивающий лучшую защиту, чем просто сталь. Задняя часть башни защищена той же системой, что и у других Mk: стеллаж для хранения, выступающий в роли стержневой брони, и цепи с тяжелыми шарами.

Он прошел полную цифровизацию с новой системой управления полем боя от Elbit Systems, которая обеспечивает быструю связь по сети между командованием и подчиненными ему подразделениями.Он обеспечивает планирование миссии, навигацию, обновление ситуационной осведомленности, а также может записывать данные для подведения итогов миссии с помощью цифрового регистратора данных Vectop. Каждый член экипажа имеет индивидуальный плоский цветной дисплей, показывающий состояние его систем. Он также отображает вид его соответствующего прицела.

Прицельное оборудование модернизировано танковым прицелом Vectop, состоящим из ряда новых камер, встроенных в бронекорпус. Они установлены вокруг транспортного средства, обеспечивая полный 360-градусный обзор его непосредственного окружения, обеспечивая прямую передачу данных на цветные плоские дисплеи экипажа. У командира также есть новый независимый прицел для охотников-убийц. Все прицелы имеют дневную/ночную стабилизацию. Он имеет улучшенный дисплей предупреждения об угрозе, обнаруживающий лазерное целеуказание и запуск / приближающиеся ракеты.

Новая система управления огнём Knight Mark 4 с усовершенствованной функцией автоматического слежения способна отслеживать и поражать противотанковые вертолёты, так как теперь она может запускать ракету LAHAT на линии прямой видимости из основного орудия! который также используется как противотанковая ракета.

Основное орудие было заменено на улучшенную версию L44 местного производства, которая использовалась на Mk 3. Говорят, что она обеспечивает более высокую начальную скорость по сравнению с ее предшественником, также сообщается, что казенная часть была модернизирована. Загрузчик теперь оснащен новым револьверным магазином 10P с электрическим приводом. Теперь он может заряжать казенную часть из полностью автоматизированного огнеупорного револьверного магазина, вмещающего до 10 готовых снарядов, и имеет на выбор четыре типа боеприпасов, таких как кумулятивные, APFSDS и новый снаряд APAM, который разбрасывает осколки суббоеприпаса в заданном диапазоне. интервалы, покрывая широкую зону поражения против легких целей, таких как противотанковые войска.Сообщается, что форма каждого фрагмента имеет достаточную кинетическую энергию, чтобы пробить обычный бронежилет или другие подобные материалы.

Израильский Merkava Tank Mk4

. Соосный MG был заменен на .50cal, который оказался более эффективным в борьбе с техникой (импровизированная боевая машина, т. е. 4×4). Командирский пулемет теперь установлен в центре башни и работает под броней. Другими улучшениями в защите являются использование наружных неотражающих красок, чтобы сбить с толку лазерные целеуказатели, и экранирование тепловых шлейфов двигателя, смешивающихся с частицами воздуха, чтобы сбить с толку тепловизоры противника.

Подвижность машины также была улучшена за счет нового двигателя производства General Dynamics (их обозначение – GD883) и разработки немецкой фирмы MTU (их обозначение – MTU883). Это дизельный двигатель V12 с водяным охлаждением мощностью 1500 л.с. в сочетании с гидромеханическим автоматом Renk RK325, 5-ступенчатой ​​коробкой передач, который обеспечивает повышенное отношение мощности к массе 23 л.с./т и новую максимальную скорость по шоссе 64 км/ч.

Еще одной интересной областью развития стало добавление переднего досылателя, который дает машине возможность безопасно сбивать препятствия и избегать повреждения основного орудия или прицельного оборудования. Также используется предварительно установленная буксировочная цепь, так что Mk 4 может восстановиться и отбуксировать другой выведенный из строя танк в безопасное место, не дожидаясь БРЭМ.

Разработка Mk 4 началась в 1999 году, производство — в 2003 году и поступило на вооружение в 2004 году. В настоящее время в ЦАХАЛ насчитывается 220 единиц, и их количество может достичь 520, первые машины заменяют подразделения, все еще находящиеся на вооружении ОБТ Magach.

Израильский Merkava Tank Mk 4 повредил

танков. Дебют Mk 4 на поле боя состоялся в 2006 году во время конфликта в Южном Ливане.Защита транспортных средств была испытана на пределе во время конфликта и заставила многих усомниться в успехе транспортных средств. Реальность такова, что Mk 4 получил уровень атаки более современных и продвинутых тандемных заряженных банкоматов, не имеющий себе равных ни одному другому современному западному ОБТ, и поэтому у него было больше потерь, что заставило людей усомниться в его успехе. «Хизбалла» потратила время на накопление укреплений и оружия, включая ракеты РПГ-29 «Вампир», АТ-5 «Конкурс», АТ-13 «Метис-М» ​​и АТ-14 «Корнет».Сообщается, что 50 «Меркав» были поражены и повреждены этим оружием (еще 2 были поражены СВУ). Из 52 поврежденных 18 были Mk 4, из которых броня 5 была пробита, а 10 членов экипажа погибли. Из 18 поврежденных 16 были отремонтированы и возвращены в строй, 2 не подлежат ремонту.

Использование Армией обороны Израиля модульной брони, учитывая процесс «телескопической разработки» (постоянная разработка на основе уроков и отзывов пользователей, а не более медленные процессы эксплуатационных испытаний), несомненно, позволит с легкостью разработать и развернуть еще более совершенную керамическую плитку. смешать, чтобы лучше бороться с этими видами оружия.Уже есть планы по внедрению в Mk 4 израильской системы защиты трофеев, которая обнаруживает и перехватывает банкоматы.

Конструкция «Меркавы» с двигателем, установленным вперед, что позволяет разместить пехотное отделение сзади, еще больше расширила возможности использования танка. Помимо того, что позволяет пехотинцам следить за задней частью машины через небольшой огненный портал в двери (Mk 4) и нести пехоту поддержки (необходимо для ведения боевых действий в городских условиях, чтобы они могли работать вместе для устранения вражеских угроз), это удваивается. как бронированная машина скорой помощи.Отсек для этих автомобилей модифицирован креплениями для двух носилок, осветительным оборудованием и креплениями для оборудования интенсивной терапии, включая контролируемую вентиляцию, подачу кислорода, отсасывание, внутривенное вливание и контрольное оборудование.
