Немецкий сверхтяжёлый танк Pz.Kpfw. Maus оставил заметный след в истории танкостроения. Это был самый тяжёлый в мире танк, разработанный в качестве штурмовой машины, практически неуязвимой для вражеского огня. Во многом судьба этого танка оказалась схожей с судьбой другого гиганта — французского FCM 2C, который до сих пор носит звание самого большого (по габаритам) в мире танка. Как и французские сверхтяжёлые машины, немецкая так никогда и не вступила в бой: в обоих случаях экипажи подорвали свои танки. Ещё одной схожей чертой в их судьбе стало то, что подорванные танки стали трофеями и объектами внимательного изучения.

Непутёвый защитник немецкого Генштаба

Работы по теме сверхтяжёлых танков и самоходных установок на их базе в Германии были официально свёрнуты во второй половине июля 1944 года. На практике же не был даже выполнен приказ 6-го отдела Департамента вооружений о сдаче резерва корпусов и башен в металлолом, отданный 27 июля. Концерн Krupp спрятал имевшийся задел на складах, где их позже и обнаружили англичане с американцами.
19 августа года руководство Krupp проинформировало Порше о том, что Служба вооружений дала указание прекратить работу по проекту Typ 205. Специалисты, собиравшие второй прототип, покинули Бёблинген. Однако это не означало, что испытания Pz.Kpfw. Maus закончились.

Осенью второй опытный образец танка, носивший обозначение Typ 205/II, получил новый двигатель. Вместо бензинового Daimler-Benz MB.509 машина получила дизельный MB.517. Впервые этот мотор предполагалось поставить на танк ещё осенью 1942 года. На сей же раз двигатель был доступен уже в варианте с турбонаддувом, благодаря чему его мощность выросла до 1200 лошадиных сил. Когда именно MB.517 был установлен в танк, неизвестно, но в переписке, датируемой 1 декабря 1944 года, говорится о том, что двигатель установлен в Typ 205/II, и его испытания ещё не проводились.

К слову, Порше умудрился провести установку мотора в обход СС, которая курировала его разработку. Когда эсэсовцы спохватились, выяснилось, что один из двух моторов, каждый из которых обошёлся немцам в 125 000 рейхсмарок, уже стоит в сверхтяжёлом танке.

Последняя «прижизненная» фотография опытных образцов Pz.Kpfw.Maus. Сделана она на складе железнодорожной станции Рухлебен в январе 1945 года

Единственным действенным способом прекратить работы по доводке сверхтяжёлого танка стало изъятие у Порше «любимой игрушки». В конце декабря 1944 года оба образца Pz.Kpfw. Maus были перевезены из Бёблингена на склад в районе железнодорожной станции Рухлебен на западной окраине Берлина. Там они пробыли как минимум до конца января 1945 года, после чего их отправили на Куммерсдорфский полигон, расположенный в 25 километрах южнее Берлина. Здесь было составлено техническое описание второго опытного образца (одновременно единственного имевшего башню и вооружение), после чего танки поставили в ангар, куда Порше уже не мог добраться.

Что происходило с этими машинами в период с января по март 1945 года — неизвестно. Нет никаких достоверных данных о том, что они участвовали в каких-либо испытаниях. Впрочем, именно в это время могли быть проведены испытания обстрелом первого опытного образца, имевшего обозначение Typ 205/I.

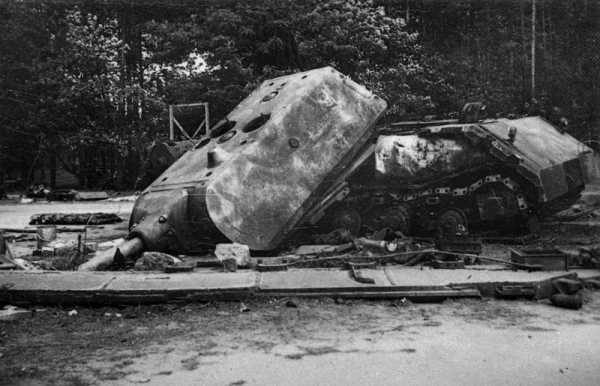

Таким Typ 205/II обнаружили советские войска

В марте 1945 года Typ 205/II своим ходом доставили в Вюнсдорф в 2,5 километрах южнее Цоссена, где находилась ставка германского Генштаба. В советских документах, кстати говоря, это место нередко обозначалось как Штамлагер. Машину включили в состав сил, которые охраняли ставку, в районе Цоссена также проходило внешнее кольцо обороны Берлина.

О том, как использовался Typ 205/II в битве за Берлин, написано много, в спорах на эту тему сломано немало копий. С определённой долей уверенности можно говорить лишь о том, с кем сверхтяжёлый танк Порше потенциально мог воевать. С юго-востока на Берлин наступали части 3-й гвардейской танковой армии. 21 апреля 1945 года входивший в состав этого объединения 6-й гвардейский танковый корпус достиг рубежа Топхин, Целенсдорф. До Цоссена оставалось совсем немного, его захватили в ходе ночной атаки с 21 на 22 апреля. Благодаря неразберихе ставка германского Генштаба смогла уйти из Цоссена в момент занятия его 6-м гвардейским танковым корпусом. По воспоминаниям командира 53-й гвардейской танковой бригады В. С. Архипова, перед уходом эсэсовцы расстреляли часть штабистов, остальных эвакуировали.

Он же с кормы, на заднем плане — разрушенное здание кинотеатра

Что же касается Pz.Kpfw. Maus, то его боевая карьера оказалась короткой и печальной. В ходе маневрирования произошла поломка двигателя. Обездвиженная машина оказалась на перекрёстке Цеппелинштрассе и Церенсдорферштрассе в Вюнсдорфе, неподалёку от штаба. Она встала так, что её невозможно было использовать даже как неподвижную огневую точку. В результате у её экипажа иного выбора, кроме как подорвать танк, просто не осталось. Одним словом, никакой героической обороны не случилось, сверхтяжёлый танк оказался колоссом на глиняных ногах.

С левого борта повреждения оказались минимальными. На заднем плане видно здание караульной службы, сейчас на его месте находится турагентство

В мемуарах Архипова Pz.Kpfw. Maus V2 упоминается, но с явным искажением картины:

«В городке мы захватили три громадных танка. Люки были открыты, внутри все в порядке, даже боеприпасы подготовлены к бою – с них снята заводская смазка. Танки были так велики, что даже “Королевский Тигр” показался бы рядом с ними танкеткой. Башня плоская, как блин. Вооружён танк 155-мм пушкой. На вид очень внушительная машина, но, проведя аналогию с “Королевским Тигром”, я уверен, что его ходовые качества были низкие».

При взрыве сорвало и дополнительный топливный бак. На заднем плане видно здание бани

То ли литературный редактор смешал в одну кучу захваченные на Сандомирском плацдарме Pz.Kpfw.Tiger II и Pz.Kpfw.Maus, то ли уже Архипов что-то перепутал, но реальность оказалась иной. Танк достался Красной армии уже подорванным. Силой взрыва ему оторвало правый борт корпуса и сорвало башню вместе с подбашенным погоном.

Недооценка боевой массы

Ввиду общей неразберихи в течение мая до взорванного на перекрёстке сверхтяжёлого танка никому не было дела. О том, что немцы не только разработали, но и построили сверхтяжёлые танки, советские специалисты узнали уже после окончания боевых действий. Только в конце мая началось более подробное изучение военно-технического наследия Третьего рейха, разбросанного вокруг немецкой столицы. 29 июня 1945 года в адрес руководства Государственного комитета обороны (ГКО), включая Сталина и Берию, были отправлены докладные записки за подписью начальника Главного автобронетанкового управления Красной армии (ГАБТУ КА) маршала бронетанковых войск Я. Н. Федоренко:

«Докладываю, что 4 июня сего года советскими оккупационными войсками в Германии были найдены два сверхтяжёлых немецких танка.
Один из них, с вооружённой башней и дизельмотором — в 40 км южнее Берлина в районе Штамлагер; второй танк с необработанной башней и карбюраторным двигателем — в 62 км южнее Берлина в районе Куммерсдорф.
Особенностью сверхтяжёлых танков является применение электротрансмиссии и спаренной установки пушек — крупного калибра (128 мм) и калибра 75 мм.
По показаниям немецких инженеров, работавших на танковом полигоне, сверхтяжёлые танки проектировались конструктором Порше в районе Штутгарт-Боблинген и были изготовлены фирмой Нибелунгенверке (в Австрии).

В конце декабря 1944 года оба танка были доставлены на танковый полигон для испытаний, откуда один (вооружённый) образец в марте сего года был своим ходом доставлен в Штамлагер.
Представляю тактико-техническую характеристику сверхтяжёлого танка.
Характеристика является ориентировочной, так как оба танка оказались подорванными и подробно специалистами не изучены.
Более точные данные доложу Вам после тщательного изучения этих танков специалистами».

Наибольший интерес вызвал второй образец сверхтяжёлого танка. Несмотря на то что внутренний взрыв нанёс ему очень серьёзные повреждения, изучали в основном именно его. Дело в том, что первый образец не имел вооружения, а вместо башни на него был установлен массо-габаритный макет.

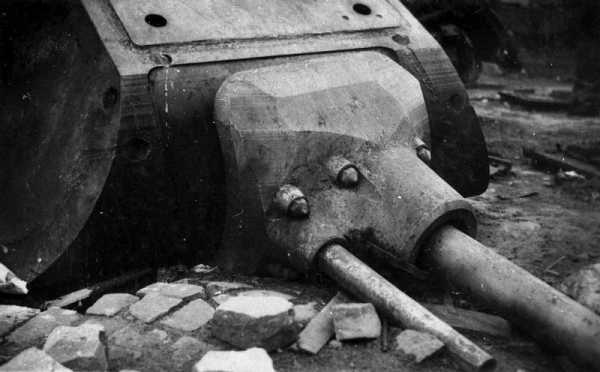

При взрыве башенные люки оказались вырваны

На место обнаружения прибыли специалисты, которые приступили к изучению подорванного танка. Для начала было решено составить краткое техническое описание машины. Доклад получился небольшим — всего на 18 страниц. Это было связано с тем, что сверху пришёл приказ составить описание обнаруженной машины в кратчайшие сроки. Такая спешка не выглядела странной: в руках советских военных оказался танк, который выглядел гораздо более опасным противником, чем все боевые машины, с которыми они ранее встречались.

Разрушил взрыв и механизмы наведения орудийной установки

Противоречивые показания немецких военнопленных и сильные повреждения стали причиной ряда неточностей в составленном описании. Например, боевая масса танка оценивалась в нём в 120 тонн. Причиной этой неточности не была ошибка советских военных. Точно такую же боевую массу указывали в конце 1944 года и немецкие военнопленные, которые оказались у союзников. И это не являлось умышленной дезинформацией. Военнопленные говорили правду, Pz.Kpfw. Maus действительно когда-то весил 120 тонн. Правда, было это ещё на «бумажной стадии»: такой оказалась изначальная проектная масса танка, датированная началом июня 1942 года. С того времени воплощённая в металле машина успела «поправиться» более чем в полтора раза.

Подготовленная советскими специалистами схема бронирования корпуса, в основном соответствующая реальной картине

Ещё одна серьёзная неточность вкралась в описание вооружения. Помимо 128-мм длинноствольной и 75-мм короткоствольной пушки, в описание попали и два пулемёта странного калибра 7,65 мм. Куда более удивительным выглядит то, что среди вооружения была указана и автоматическая пушка калибра 20 мм. Появилась она в описании, вероятно, тоже со слов военнопленных. Как ни странно это прозвучит, такая информация тоже не является полной дезинформацией. Действительно, в начале 1943 года в проектах Pz.Kpfw. Maus фигурировала 20-мм автоматическая пушка MG 152/20 в качестве зенитного вооружения. Правда, от этой идеи благоразумно отказались, поскольку наводилась она только по вертикали, а использование огромной башни танка для наведения зенитного орудия по горизонтали было нелепой затеей.

Схема размещения агрегатов сверхтяжёлого танка

Несмотря на подобные ошибки, в целом техническое описание давало весьма подробную картину внутреннего устройства танка и его бронезащиты. Разумеется, и здесь имелись некоторые неточности, но они оказались относительно небольшими.

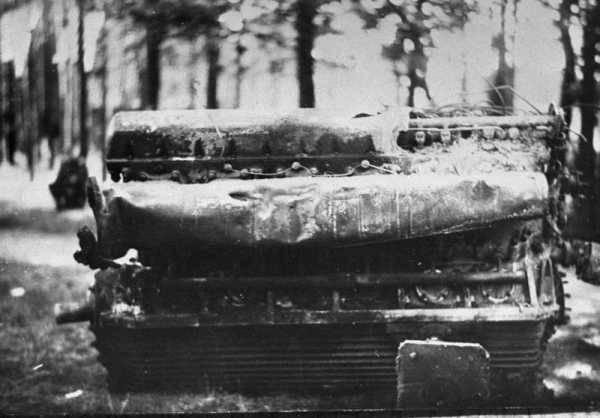

​Дизельный двигатель MB.517, поломка которого вынудила немцев подорвать танк

Особое внимание советские специалисты уделили силовой установке и трансмиссии сверхтяжёлого танка. Этим вопросам была посвящена едва ли не половина технического описания. Такое внимание не выглядит удивительным: за год до того в СССР активно шли работы по электрической танковой трансмиссии, которые закончились в целом неудачно. Теперь же в руках советских военных оказался танк с электротрансмиссией, да ещё и сверхтяжёлый. Его двигатель специалисты разобрали прямо на месте и изучили. Также поступили с гитарой (шестерёночной передачей) и ведущим колесом. Подробному изучению подверглась и ходовая часть танка.

Изучение электрической трансмиссии подорванного танка

В середине лета 1945 года техническое описание отправилось в Москву. Тем временем захваченный Красной армией полигон в Куммерсдорфе постепенно исследовался советскими специалистами. Заодно допрашивались пленные немецкие военные и инженеры. Объём информации по сверхтяжёлым танкам стал резко расти. В руки советских военных попали и трофейные документы немецкого министерства вооружений, благодаря чему уже к концу лета 1945 года были получены точные данные о Pz.Kpfw. Maus. Кроме того, нашлась и часть заводских чертежей.

Хорошо видно, что опорные катки с перфорацией были снова заменены на сплошные

Как уже упоминалось, в руки Красной армии попали оба опытных образца Pz.Kpfw. Maus. Первая из построенных машин была найдена на стрельбище Куммерсдорфского полигона. Хотя, согласно первоначально поступившей информации, Typ 205/I также подорвали, имеющиеся фотографии эту информацию опровергают. Машину если и пытались подорвать, то явно неудачно: повреждений, сопоставимых с повреждениями второго танка, полученными от подрыва боекомплекта, Typ 205/I не получил. Больше похоже на то, что машину уже на стрельбище частично разукомплектовали.

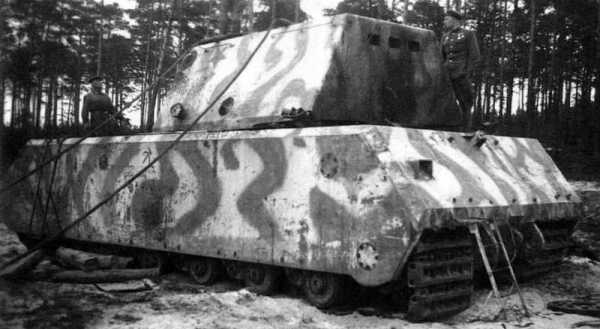

В таком виде был обнаружен на стрельбище первый опытный образец танка. Видны следы от попадания снарядов в борт корпуса и макет башни

Интересно, что к моменту обнаружения этого танка на его левом борту корпуса имелись четыре отметины от попадания крупнокалиберных бронебойных снарядов. Ещё одна отметина была на левом борту массогабаритного макета башни.

Подготовка к демонтажу макета башни

То, что эти отметины могут быть результатом обстрела танка советскими орудиями, исключено. Аналогичные по характеру попадания в количестве девяти штук имелись и на лобовом листе корпуса. Танк же стоял параллельно лесному массиву, и вести обстрел по лобовой проекции с другой точки было невозможно. К моменту обнаружения машины на стрельбище она находилось в нерабочем состоянии, и развернуть его для обстрела было физически невозможно. Одним словом, обстреливали машину сами немцы, не исключено даже, что огонь по Typ 205/I вёл второй прототип. К моменту обнаружения танка на защите ходовой части от фронтального огня имелись приварки креплений для запасных траков, причём и в районе этих узлов обнаружились три попадания.

Для того чтобы сдёрнуть башню, потребовалось зацепить за неё пару тросов

В течение лета и начала осени 1945 года обе машины постепенно начали разукомплектовывать. Связано это было с тем, что привести в рабочее состояние ни одну из них оказалось невозможно. Кроме того, агрегаты танков представляли интерес и по отдельности. Для упрощения процедуры демонтажа массо-габаритный макет башни с первого опытного образца танка скинули. Снятые узлы и агрегаты немедленно описывались. Осенью 1945 года снятые с танков агрегаты отправились в Ленинград на филиал опытного завода №100. Как раз в это время там шли работы по проектированию нового тяжёлого танка, и одна из его версий предусматривала использование электротрансмиссии.

Через проём люка видна приборная панель танка

Совсем другая судьба ожидала сами танки. В конце лета 1945 года было решено собрать «гибрид» с использованием башни Typ 205/II и шасси Typ 205/I. Эта задача оказалась нетривиальной, поскольку просто так 50-тонную башню, покоящуюся на оторванном подбашенном листе, эвакуировать было непросто. Проблема была решена с помощью целой вереницы немецких полугусеничных тягачей (в основном Sd.Kfz.9). Не без труда эта кавалькада дотащила башню до Куммерсдорфа, где удалось отсоединить подбашенный погон. Уже в сентябре 1945 года собранный из частей обоих танков экземпляр Pz.Kpfw.Maus погрузили на специальную платформу, которая пережила войну.

Интересно, что номера корпуса и башни разных танков совпадают: на корпусе с серийным номером 35141 установлена башня с тем же серийным номером 35141.

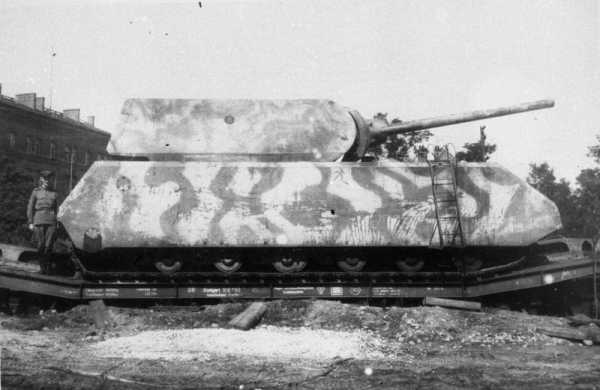

Собранный из двух танков образец Pz.Kpfw.Maus, Куммерсдорф, осень 1945 года

В таком виде в Куммерсдорфе танк простоял довольно долго. Несмотря на то что он был готов к отправке ещё осенью 1945 года, приказ о его перевозке на НИАБТ Полигон был отдан только полгода спустя. Согласно ведомости полигона, в Кубинку машина прибыла в мае 1946 года. Здесь изучение танка продолжилось, но в упрощённом режиме. Поскольку его агрегаты отправились в Ленинград, ни о каких ходовых испытаниях не было и речи. В основном в Кубинке готовились материалы, посвящённые изучению элементов ходовой части. Испытания стрельбой также были исключены, поскольку орудийная установка оказалась повреждена взрывом, и ствол 128-мм пушки фактически свободно болтался.

Как можно заметить, на лобовом листе корпуса есть отметины от попаданий снарядов

Одним из немногих испытаний, которые провели на НИАБТ Полигоне, стал обстрел. Он производился в сокращённом объёме. По одному выстрелу было сделано по лобовой части корпуса и правому борту, а также в лоб башни и её правый борт. Все остальные следы от попаданий в танк имеют «немецкое» происхождение.

Танк с правого борта

В отличие от сверхтяжёлого танка E-100, который англичане отправили на металлолом, его конкуренту повезло больше. После изучения Pz.Kpfw. Maus отбуксировали в музей при полигоне. На тот момент это была открытая площадка. Полноценный музей появился здесь уже в начале 70-х годов, когда танк занял место в ангаре немецкой бронетанковой техники.

Недавно возникала идея восстановить машину до ходового состояния, но проект не вышел за рамки подготовительных работ. Идея эта, конечно, интересная, но в результате её реализации вряд ли получится что-то, кроме чучела с сомнительными перспективами с точки зрения надёжности. Ведь мало того, что с машины сняты все агрегаты, так ещё и отсутствует одна из тележек. Ресурс гусеничных лент огромного танка очень низкий, а чинить порванную гусеницу 180-тонной машины в поле — сомнительное удовольствие. И это лишь малая часть тех проблем, которые неизбежно возникнут при попытке восстановить этот танк до ходового состояния. В конце концов, даже просто его перевезти — задача весьма непростая.

Генератор роста

Отдельно стоит упомянуть о том, какое влияние трофейный немецкий сверхтяжёлый танк произвёл на развитие советского танкостроения. В отличие от англичан и американцев, которые почти никак не отреагировали на обнаруженные материалы по E-100 и Pz.Kpfw. Maus, реакция Главного бронетанкового управления Красной армии (ГБТУ КА) оказалась молниеносной.

Ничего удивительного в этом нет. 5 июня 1945 года был представлен эскизный проект тяжёлого танка «Объект 257», который обладал увеличенной броневой защитой и 122-мм пушкой БЛ-13. Предполагалось, что эта машина станет настоящим скачком вперёд для советского танкостроения. И тут совершенно неожиданно выяснилось, что в Германии обнаружен танк, который перспективной пушкой пробивался с трудом, а установленное на нём орудие вполне пробивало броню «Объекта 257».

Немецкий сверхтяжёлый танк на НИАБТ Полигоне. Кубинка, 1946 год

11 июня 1945 года был разработан проект тактико-технических требований для нового тяжёлого танка. Его боевая масса утверждалась в пределах 60 тонн, экипаж увеличился до 5 человек. Броня должна была обеспечивать защиту танка от 128-мм немецкой пушки. Кроме того, в дополнении к пушке БЛ-13 появилось требование и на другое орудие, калибра 130 мм. Кроме как запуском программы по созданию «противомышиного» танка, эти тактико-технические объяснить сложно. Именно из них и родился танк, известный как ИС-7.

Он же спереди

Обнаруженный немецкий танк спровоцировал вторую волну гонки вооружений, аналогичную той, что породила КВ-3, КВ-4 и КВ-5. Вместо того чтобы сконцентрироваться на совершенствовании уже имеющихся неплохих образцов, конструкторы начали работы по созданию стальных монстров. Даже ИС-4 теперь уже казался устаревшим: по планам на вторую пятилетку 40-х годов, с 1948 года предполагалось выпускать по 2760 тяжёлых танков нового типа (ИС-7) в год. К слову, «Объект 260» оказался далеко не самым тяжёлым и сильно вооружённым. В Челябинске работали над проектом тяжёлого танка «Объект 705», самая его тяжёлая версия должна была иметь пушку калибра 152 мм, а боевая масса составляла бы 100 тонн. Помимо танков, прорабатывались еще и самоходные установки на базе ИС-4 и ИС-7 с длинноствольными орудиями калибра 152 мм.

На музейной площадке, 50-е годы. Хорошо заметно, что на лобовом листе появился след от ещё одного попадания

Вреда вся эта бурная деятельность нанесла ничуть не меньше, чем разработка стальных монстров весной-летом 1941 года. Дело дошло до изготовления опытных образцов ИС-7, хотя на запуск крупной серии правительство всё же не решилось. Безусловно, танк получился выдающийся, но слишком тяжёлый. 18 февраля 1949 года постановлением Совета Министров СССР № 701–270сс разработку и производство тяжёлых танков массой более 50 тонн прекратили. Вместо них началась разработка тяжёлого танка, более известного как ИС-5. Позже его приняли на вооружение как Т-10.

Трагизм ситуации состоял в том, что четыре года для советского танкостроения прошли в значительной степени впустую. Единственный достойный противник для ИС-7 всё это время стоял на музейной площадке в Кубинке. Что же касается бывших союзников по Второй мировой войне, то они разработку своих бронированных монстров после войны свернули. Воевать перспективным советским тяжёлым танкам было попросту не с кем.

topwar.ru

сверхтяжёлые танки Франции » Военное обозрение

С выходом на поле боя танков у конструкторов разных стран появилась в голове мысль о том, что значительные размеры боевой машины позволят обеспечить максимально возможное бронирование, а значит, и неуязвимость для огня противника. В то же время большая грузоподъемность помогла бы усилить вооружение. В попытках реализовать эту концепцию, начиная с периода Первой мировой войны и вплоть до окончания Второй мировой войны, конструкторы разных стран мира разработали сотни проектов сверхтяжелых боевых машин огромных размеров и массы.

Сверхтяжелыми танками называют танки, массогабаритные характеристики которых выходят за рамки принятые для тяжелых танков. Обычно к подобным боевым машинам относят образцы, выделяющиеся огромными размерами и большой массой (более 80 тонн). Идея создания сверхтяжелого танка — это попытка разработки танка неуязвимого, который можно было бы использовать для преодоления сильно укрепленных оборонительных полос противника без сопутствующих тяжелых потерь в технике. Работы по созданию таких стальных монстров довольно активно велись во многих странах, которые обладали развитым танкостроением и бронетанковыми войсками (в частности, в Великобритании, Франции, Германии, СССР). Однако в подавляющем большинстве случаев данные проекты не имели материального воплощения, оставаясь лишь «бумажными» разработками. При этом во Франции в самом конце Первой мировой войны создали сверхтяжелый танк прорыва Char 2C, который даже удалось запустить в мелкосерийное производство.

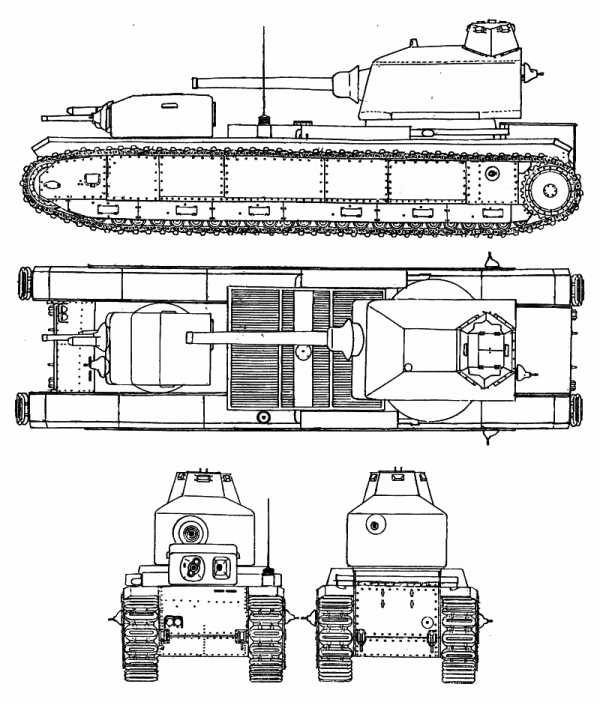

Char 2C

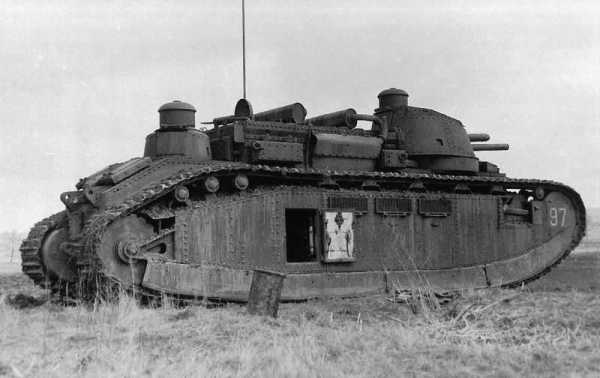

Танк Char 2C (в некоторых источниках обозначается как FCM 2C) — это созданный во Франции сверхтяжелый танк. Его разработка была произведена еще в годы Первой мировой войны, но в боевых действиях танк участия не принимал. Char 2C стал крупнейшим по метрическим размерам среди всех танков, которые когда-либо принимались на вооружение и вторым по величине из когда-либо построенных в металле, уступив лишь российскому «Царь-танку» на колесном шасси.

Танк создавался для прорыва сильно укрепленных линий обороны в условиях позиционной войны и стабильной линии фронта. Он находился на вооружении французской армии вплоть до начала Второй мировой войны, однако, как и близкий к нему советский тяжелый танк Т-35, к этому моменту безнадежно устарел технически и морально. Несмотря на это, существование такого «сухопутного линкора» на вооружении армии Франции в течение практически 20 лет подтолкнуло многие государства к разработке собственных сверхтяжелых танков.

В своем роде Char 2C, конечно же, был уникальной боевой машиной. История этого танка началась в 1916 году, когда Генштаб французской армии выдал задание на разработку тяжелого танка прорыва, который должен был прийти на замену танкам поддержки Schneider CA.1 и St.Chamond M1916, от которых французские военные были не в восторге уже на момент их появления. При разработке нового танка французы учли опыт англичан, создавших «ромбовидные» танки Mk.I и Mk.II. Рассмотрев поступившие проекты танков, наиболее перспективным был признан проект компании FCM.

Основным вооружением танка стала 75-мм пушка АРХ 1897, которая располагалась в башне с сектором обстрела в 320 градусов. Дополнительное вооружение боевой машины состояло из четырех 8-мм пулеметов Hotchkiss, один из которых размещался в кормовой башне, два по бортам корпуса (под основной башней) и еще один — в передней части корпуса танка. Под стать вооружению было и бронирование, которое могло противостоять снарядам наиболее распространенной в годы Первой мировой войны 77-мм немецкой полевой пушки 7.7 cm FK 16. Лобовой лист корпуса имел толщину 45 мм, бортовые листы — 30 мм. По бронированию орудийной башни точной информации нет, однако обычно указывается, что она защищалась 35-мм броней. В целом такое бронирование танка было по меркам той войны более чем адекватным. Более того, вплоть до 1930-х годов оно могло защитить танк от любой противотанковой артиллерии. Даже к моменту начала Второй мировой войны танк Char 2C все еще оставался малоуязвим для снарядов, выпущенных из основной противотанковой пушки Вермахта — Pak 35/36.

Компоновку этого танка тяжело было отнести к удачным. В передней части корпуса находилось отделение управления, за ним размещалось боевое отделение (орудийная башня была рассчитана на 4-х человек), далее находился моторно-трансмиссионный отсек, а завершало все кормовое боевое отделение. Для того, чтобы привести в движение машину массой под 70 тонн, понадобился сдвоенный двигатель — два карбюраторных «Mercedes» GIIIa мощностью 180 л.с. каждый. Силовая установка находилась практически ровно в центре корпуса танка, однако из-за ее размеров и установки дополнительного оборудования систему выхлопа и радиостанцию конструкторам пришлось вынести наверх, закрыв бронированным кожухом. Именно этот кожух и «съел» недостающие 40 градусов от кругового сектора обстрела главной орудийной башни.

Сложной была и трансмиссия танка. Каждый из двигателей приводил в действие отдельный генератор постоянного тока, после чего они подавали энергию на электромотор, который приводил в действие соответствующую гусеницу боевой машины. В случае выхода из строя одного из двигателей питание электромоторов переключалось на один генератор, после чего танк весом более 70 тонн мог передвигаться лишь со скоростью пешехода.

Ходовая часть танка была выполнена по аналогии с британской: она имела много катков, а гусеницы полностью обхватывали корпус боевой машины. Ромбовидная форма корпуса позволял легче преодолевать рвы и валы. На каждый борт приходилось по 36 опорных катков, 5 направляющих и 3 поддерживающих ролика. Передние колеса было ведущими, задние — направляющими. Наличие пружинной подвески обеспечивало гиганту довольно плавный ход, в отличие от английских танков с жесткой подвеской. Проходимость боевой машины была впечатляющей даже по современным меркам. За счет своей большой длины танк мог спокойно преодолевать рвы шириной до 4-х метров, взбираться на вертикальную стенку высотой до 1,2 метра и преодолевать вброд водные препятствия глубиной до 1,6 метра. В то же время большая масса позволяла танку легко сокрушать инженерные препятствия противника и деревья.

На поля сражений Первой мировой войны танк опоздал, а после ее завершения надобность в нем отпала. Первоначальный заказ из 700 танков быстро срезали всего до 10 боевых машин. Сделано это было и по финансовым соображениям. Один легкий танк FT-17 стоил 100 тысяч франков, в то время как Char 2C обходился бюджету разоренной войной страны в 2 миллиона франков в ценах 1920 года. Помимо всего прочего, этот тяжелый танк оказался очень трудным в эксплуатации и «прожорливым». В среднем силовая установка потребляла 12,8 литра топлива на каждый километр пути. Так что огромного 1280-литрового топливного бака едва хватало на 100 км движения по шоссе, при движении по пересеченной местности запас хода был еще меньше. Немалые денежные средства нужно было тратить на обслуживание машины и обучение экипажа. В результате после выпуска 10-го танка, который сдали лишь в 1922 году (после завершения войны торопиться было некуда), от производства дополнительных танков Char 2C просто отказались. Благодаря своей малочисленности каждый из танков получил собственное имя, что еще больше роднило его с боевым кораблем.

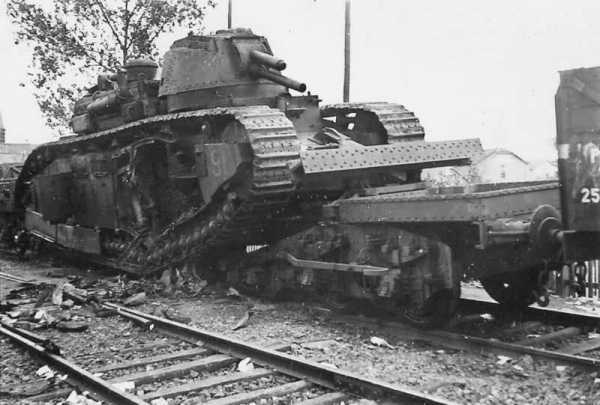

Танки спокойно эксплуатировались в межвоенный период и до 1938 года привлекались для проведения разного рода маневров, в армии им по-прежнему отводили роль машин прорыва. С началом боевых действий на территории Франции в 1940 году батальон данных танков, которые уже являлись устаревшими, был отправлен к театру боевых действий. 15 мая 1940 года железнодорожный состав с танками Char 2C был блокирован в Маасе в 40 километрах от Нофшато. Здесь на станции скопилось множество составов, при этом стоящий впереди состав с топливом горел, машинисты и механики локомотивов бежали, повредив подвижный состав. В этих условиях, не имея возможности выгрузить тяжелые машины с платформ, экипажи танков уничтожили технику и отступили на автотранспорте. При этом уничтоженными оказались не все танки, позднее немцы захватили Char 2C за номером №99, который не был полностью выведен из строя. По всей видимости, французы слишком торопились и повредили лишь некоторые узлы и агрегаты танка, который немцы затем переправили в Германию и даже показывали в Берлине на выставке трофейного вооружения. Таким образом, танк, который опоздал на Первую мировую войну, не смог повоевать и во Вторую мировую, запомнившись главным образом своими размерами.

Тактико-технические характеристики Char 2C:

Габаритные размеры: длина корпуса — 10 270 мм, ширина корпуса — 3000 мм, высота — 4090 мм.
Боевая масса — 70-74 тонны
Бронирование: лоб корпуса — 45 мм, борт — 30 мм, корма — 25 мм, днище — 15-18 мм, крыша — 10 мм.
Вооружение — 75-мм пушка и 4 х 8-мм пулемета.
Силовая установка — два карбюраторных двигателя Mercedes GIIIa мощностью 2х180 л.с.
Максимальная скорость — 15 км/ч (по шоссе).
Запас хода — до 150 км.
Экипаж — 13 человек

FCM F1

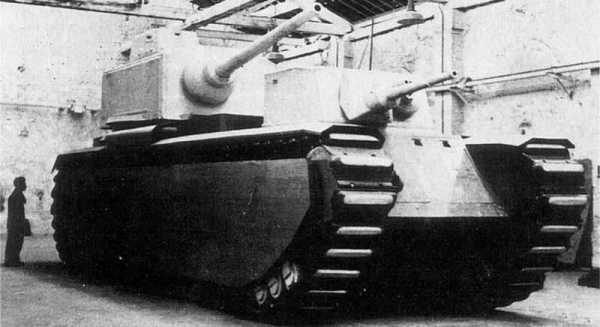

В начале 1930-х годов французским военным стало ясно, что танк FCM 2C безнадежно устарел. При этом французская военная мысль все еще полагала, что новая война также будет носить позиционный характер, как и Первая мировая, а значит, потребность в сверхтяжелых танках прорыва по-прежнему существует. Конкурс на создание новой машины был объявлен в ноябре 1936 года. Изначально заданием предусматривалось создание танка массой «всего» 45 тонн, но с броней, способной выдержать обстрел из 75-мм орудия с дистанции 200 метров. Уже к февралю 1938 года, когда появились первые эскизы будущих танков (свои проекты предлагали 3 фирмы), стало очевидно, что втиснуть требуемые в ТТХ характеристики в 45 тонн просто нереально, поэтому в новом техническом задании масса боевой машины уже не оговаривалось. Это позволило французским инженерам из компании FCM развернуться на полную катушку, спроектировав танк, вставший наравне с немецким «Маусом», которого еще не было даже в проекте.

Главной задачей для проектируемого стального монстра должна была стать борьба с немецкими укреплениями Западного вала (Линией Зигфрида), расположенными на франко-германской границе. В чем-то новый танк, получивший обозначение FCM F1, был аналогичен советским тяжелым танкам Т-100 и СМК, но французские инженеры смогли внести в проект «изюминку». На F1 они планировали поставить две башни, орудия в которых должны были иметь разную специализацию и бороться с разными целями, однако для своей боевой машины французы выбрали необычную компоновку. В передней части корпуса танка размещалось отделение управления, за которым была установлена малая башня с 47-мм пушкой. В средней части корпуса размещалось моторно-трансмиссионное отделение, в корме — основная башня с 90-мм орудием и боевое отделение. Если бы проект бы реализован на практике, бронирование танка превзошло бы все существующие на тот момент машины: лобовая броня — 120 мм, борта корпуса — 100 мм.

Ходовая часть танка FCM F1 была обычной для французской школы танкостроения. Как и на тяжелом танке В1, в ней было сохранено большое количество опорных катков, а конструкция траков осталась практически неизменной хотя гусеницы и стали шире, чтобы выдерживать сильно выросшую массу танка. Уже на раннем этапе проектных работ было принято решение отказаться от первоначально планируемой 75-мм пушки в пользу более мощного 90-мм орудия, рассматривался и вариант с использованием 105-мм пушки. Дополнительное пулеметное вооружение танка было расположено следующим образом: в малой башне с левой стороны от орудия, по обоим бортам основной башни и в корме основной башни со смещение в левую сторону, всего 4 пулемета.

Уже на стадии проектирования вес боевой машины вырос до 140 тонн. Чтобы сдвинуть с места такую массу стали на танк решили ставить два двигателя, остановив выбора на 550-сильных дизелях Renault, которые работали в паре с электротрансмиссией. Но даже силовой установки в 1100 л.с. для такой массы было явно недостаточно, и расчетная скорость движения по шоссе едва ли превысила бы 24 км/ч.

Еще на стадии проектирования у этого сверхтяжелого танка имелось немало противников в Генштабе. Часть французских офицеров справедливо считала, что строительство подобных двухбашенных танков, пусть и с невиданной 120-мм броней, отнимает ресурсы и время, которые можно было направить на выпуск более полезных танков B1bis. Да и боевая ценность FCM F1 многим виделась весьма сомнительной. Принимая во внимание соотношение длины танка к его ширине, которое равнялось примерно 3,5:1, ходовые его качества оказались бы на уровне советского пятибашенного Т-35. А из-за огромной массы передвижение этого мастодонта по заболоченному или мягкому грунту не представлялось возможным, да и выдержать 140-тонный танк мог далеко не каждый мост.

Несмотря на все эти обоснованные сомнения, технической комиссией танк FCM F1 был одобрен и компании FCM был выдан предварительный заказ на постройку 12 таких машин. Первый танк должен был быть собран в мае 1941 года, после чего планировалось наладить выпуск сверхтяжелых танков с темпом 3-4 машины в месяц. Помимо этого французские военные выдвинули условие по увеличению бортового бронирования до 120-мм, что повысило бы массу боевой машины еще на 5 тонн, а скорость передвижения по шоссе упала бы до 20 км/ч. Как нетрудно догадаться, Вторая мировая война и быстрое поражение французской армии оставили данный проект нереализованным. Работы по проектированию данной боевой машины были прекращены в середине июня 1940 года, а все имеющиеся по проекту заготовки, по всей видимости, были уничтожены.

Тактико-технические характеристики FCM F1:

Габаритные размеры: длина — 10 530 мм, ширина — 3100 мм, высота — 4210 мм.
Боевая масса — 140-145 тонн.
Бронирование: лоб корпуса — 120 мм, борт — 100-120 мм.
Вооружение: одна 90-мм пушка, одна 47-мм пушка и 4 х 7,5-мм пулемета.
Силовая установка — два двигателя Renault V12 KGM мощностью 2х550 л.с.
Максимальная скорость — 20-24 км/ч.
Запас хода — до 100 км (по шоссе).
Экипаж — до 12 человек.

Источники информации:
http://www.aviarmor.net/tww2/tanks/france/fcm2c.htm
http://www.aviarmor.net/tww2/tanks/france/fcm_f1.htm
http://alternathistory.com/maus-po-frantsuzski-ili-sverkhtyazhelyi-tank-proryva-fcm-f1?mini=calendar%252F2015-10
http://warspot.ru/1223-sverhtyazhyolye-tanki-stalnye-velikany
Материалы из открытых источников

topwar.ru

ИСТОРИЯ СОЗДАНИЯ ГЕРМАНСКИХ СВЕРХТЯЖЕЛЫХ ТАНКОВ

Создание сверхтяжелых танков в Германии обычно связывается с личностью Гитлера, а точнее — с его стремлением заполучить некое чудо-оружие, превратившемся со временем в навязчивую идею. Это не совсем верно. То есть, в части навязчивой идеи все правильно, а вот в остальном — не совсем. Дело в том, что «процесс пошел» в то время, когда будущий фюрер только-только примерил ефрейторские погоны.

Как известно, проектирование танков в Германии началось в ноябре 1916 года, спустя два месяца после боевого дебюта британских танков на Сомме. В отличие от англичан и французов, возлагавших на новый род оружия большие надежды, немцы относились к танкам весьма скептически. Так, например, генерал-фельдмаршал Гинденбург, осмотревший в марте 1918 года первые 10 машин A7V, сказал: «Вероятно, они не принесут большой пользы, но так как они уже сделаны, то мы попробуем их применить». Так что не стоит удивляться, что из 100 заказанных машин германская промышленность изготовила лишь 22 танка A7V. Тем более необъяснимым выглядит тот факт, что именно в это время в Германии приступили к проектированию сверхтяжелых боевых машин. Очевидно, 30-тонного A7V немецким генералам было недостаточно.

Уже в конце марта 1917 года в германской Ставке главного командования разработали техтребования на «сверхтанк» массой до 150 т, получивший название К-Wagen (Kolossal-Wagen или просто Kolossal). Проект был утвержден 28 июня 1917 года. Предполагалось защитить танк 30-мм броней и вооружить двумя или четырьмя пушками калибра 50 — 77 мм, четырьмя пулеметами и двумя огнеметами. Экипаж должен был состоять из 18 человек. Скорости движения в 7,5 км/ч планировалось достичь за счет использования двух двигателей мощностью 200 — 300 л.с. каждый. Для перевозки по железной дороге K-Wagen мог разбираться на 15–20 частей.

Компоновочную схему танка Kolossal немцы позаимствовали у англичан: гусеницы охватывали корпус, а вооружение — четыре пушки и пулеметы — устанавливалось в широких спонсонах и в бортовых амбразурах. Однако взаимное расположение отделений было иным: отделения управления и боевое находились впереди, моторно-трансмиссионное — сзади. При этом моторно-трансмиссионное отделение и боевое без спонсонов занимали примерно равный объем корпуса. В отделении управления размещались два водителя. На крыше танка в передней части монтировалась цилиндрическая рубка управления со смотровыми щелями по периметру и люком в крыше. Рубка предназначалась для командира танка и артиллерийского офицера.

Корпус танка собирался из катаных бронелистов, крепившихся к каркасу заклепками и болтами. Спонсоны выполнялись съемными и имели сложную в плане форму. В передней и задней стенках спонсона имелись орудийные амбразуры, в которых размещались 77-мм капонирные пушки на тумбовых установках. В передней стенке каждого спонсона располагалась установка пулемета MG 08. Такие же пулеметные установки имелись в узкой кормовой части спонсона, в бортах и лобовом листе отделения управления. Огонь из кормовых пулеметов должны были вести механики, основной обязанностью которых являлось наблюдение за состоянием двигателя и трансмиссии. Установка вооружения позволяла вести круговой обстрел — в любом направлении танк мог сосредоточить огонь примерно равной плотности. На крышах спонсонов имелись вентиляционные решетки.

Уже на стадии проектирования стало ясно, что нужно искать более мощные двигатели. Конструкторы остановили свой выбор на моторах «Даймлер» мощностью 650 л.с. Выхлопные трубы с глушителями и горловины радиаторов выводились на крышу в задней части корпуса. Запас бензина составлял 3 тыс. литров. Оригинальностью конструкции отличалась ходовая часть: катки с ребордами по типу железнодорожных крепились не к корпусу танка, а к тракам гусениц. Корпус по бокам был охвачен рельсовыми направляющими, по которым и «обкатывались» гусеницы. Ведущее колесо располагалось сзади.

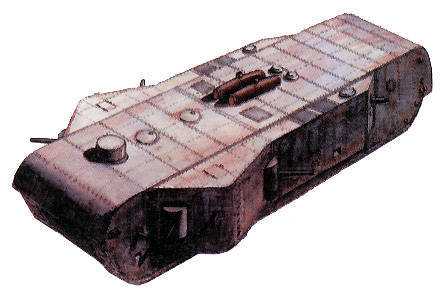

Сверхтяжелый танк Kolossal-Wagen. Рисунок С.Ромадина

Экипаж у танка Kolossal оказался рекордным для Первой мировой войны — 22 человека.

Рассматривая конструкцию «к-вагенов» довольно трудно представить себе как германское командование предполагало применять эти колоссы. Очевидно немцы верили в возможность прорыва фронта с помощью своего рода подвижных крепостей. Что ж, они были не одиноки — подобные идеи возникали в те годы во всех воюющих странах. Однако, всерьез к ее реализации приступили только немцы.

Впрочем, уже 18 октября 1917 года Опытное отделение Инспекции автомобильных войск пришло к выводу, что такой танк пригоден только для позиционной войны, так как он представлял собой своего рода «подвижный форт». Тем не менее в апреле 1918 года на заводах «Рибе» в пригороде Берлина Вайсензее и «Вагонфабрик Вегман» в Касселе приступили к изготовлению 10 танков. К концу войны на «Рибе» практически закончили сборку одного танка, для второго были готовы бронекорпус, основные агрегаты и узлы, за исключением двигателей. После поражения Германии в соответствии с Версальским договором все это было разобрано и пошло на переплавку.

Так закончился первый немецкий подход к созданию сверхтанка. «Взять вес» не удалось.

Бытует мнение, что и в Первую и во Вторую мировые войны немецкие сверхтяжелые танки выступали в роли своего рода соломинки, за которую хватается утопающий. Относительно «К-вагена» это в общем верно, а вот относительно сверхтанков Второй мировой — не совсем. Дело в том, что проектирование таких машин началось в начале 1942 года, то есть тогда когда до краха Третьего рейха было еще очень далеко.

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Глава 9. Сверхтяжелые танки. «Чудо-оружие» Третьего рейха

Глава 9. Сверхтяжелые танки

Немцы, как признанные почитатели различных гигантских образцов вооружения, еще в годы первой мировой воины решили компенсировать безнадежный количественный проигрыш союзникам в области танков качественным перевесом. В соответствии с традициями немецкой военной мысли качественное превосходство было решено достичь с помощью простого увеличения размеров боевой машины. Согласно воззрениям Большого Генштаба императорской армии, такие танки могли запросто прорвать фронт союзников, рассеять их боевые порядки, и переломить ход войны в пользу Германии.

В марте 1917 года курировавшая вопросы танкостроения Главная инспекция автомобильных войск поручила известному инженеру, «отцу» немецких танковых войск Йозефу Фольмеру (Josef Vollmer) разработать сверхтанк с боевой массой 150 тонн. В конце июня было разработано техническое задание, предусматривавшее постройку боевой машины, вооруженной двумя — четырьмя полевыми пушками (калибр от 50 до 77 мм), двумя огнеметами и четырьмя пулеметами. Броня — до 30 мм. Танк должен был приводиться в движение двумя двигателями мощностью по 300 л. с., предполагаемая численность экипажа: 18–20 человек. Проект получил помпезное наименование «Kolossal-Wagen». Уже в ходе проектных проработок мощность силовой установки была признана недостаточной: на прототипе решили установить два мотора по 650 л. с. Строительство первого опытного образца началось в марте 1918 года, танк должен был покинуть цеха через восемь месяцев. Принятая программа предусматривала финансирование постройки 100 машин класса «K-Wagen», на 10 машин первой серии был размещен заказ.

Рис. 61. Сверхтяжелый танк «Kolossal-Wagen».

Разочаровавшись в конструкции основного германского танка A7V, немцы использовали в новом проекте заимствованную у англичан форму корпуса. Гусеницы охватывали корпус, а вооружение размещалось в развитых бортовых спонсонах. Основу корпуса составлял стальной каркас, к которому на заклепках крепились катаные броневые листы. Боевая масса —150 тонн. Габариты: длина —12,8 м, ширина — 5,95, высота — 3,3 метра. Клиренс 0,39 метра. Максимальная толщина брони (лоб, борт и спонсоны) достигала 30 мм.

В носовой части машины размещалось отделение управления (над ним устанавливалась цилиндрическая командирская башня со смотровыми щелями кругового обзора; в крыше башенки находился входной люк), затем боевое с выходами в спонсоны и, наконец, моторно-трансмиссионное.

Поскольку моторное отделение занимало до 50 % длины корпуса, основная часть вооружения размещалась в передней части спонсонов, расширявшихся в форме полуромбов. В передней и задней стенках выступов размещались орудийные амбразуры. В каждом спонсоне устанавливалось по две 77-мм капонирных пушки Круппа с клиновым полуавтоматическим затвором. По образцу 57-мм артустановки, применяемой на танках A7V, орудие монтировалось на поворотной тумбовой установке. Поскольку амбразуры для достижения приемлемого сектора обстрела делались достаточно широкими, орудия снабжались большой маской-щитом в форме полуцилиндра. Щит вращался вместе с тумбой, в его левой части была устроена прорезь для прицеливания. Наводчик располагался слева, на сиденье, в его распоряжении находились телескопический прицел и соосные маховики горизонтальной и вертикальной наводки.

Между обоими орудиями находилась амбразура для 7,92-мм станкового пулемета MG 08 или Bergmann М1915 с водяным охлаждением ствола. Батарея из трех пулеметов размещалась в носовой части корпуса: по одному в боковых стенках и еще один — в лобовом листе. Все пулеметы вели огонь со шкворневых установок, оснащались полуцилиндрическим броневым щитком и механизмом вертикальной наводки. Каждый MG08 обслуживал расчет из двух номеров, что в боевой машине было излишней роскошью. Общий боекомплект пулеметов достигал 8000 патронов.

В крыше задней (узкой) части спонсонов, примыкавшей к моторному отделению, устраивались вентиляционные решетки. В скошенной задней стенке каждого спонсона устанавливалось по одному 7,92-мм пулемету, замыкавшим зону кругового обстрела вокруг машины. Огонь из них вели механики.

Численность экипажа составляла 22 человека (больше, чем у любого другого танка за всю историю этих машин) во главе с двумя офицерами: командиром танка и начальником артиллерии, которые размещались в башне. Танк должен был быть радиофицирован; средства связи находились в распоряжении радиста, чье место располагалось в хвосте боевого отделения.

Два шестицилиндровых карбюраторных двигателя «Daimler» суммарной мощностью 1700 л. с. должны были сообщать колоссу максимальную скорость 7,5 км/ч. Выхлопные трубы были выведены на крышу корпуса в его средней части, там же располагались радиаторы. Ходовая часть была решена очень необычно: по периметру корпуса монтировались рельсы, по которым скользили катки, прикрепленные к гусеничным тракам. Ведущее колесо заднего расположения, в хвосте размещались агрегаты трансмиссии. Практически все элементы ходовой части, кроме рабочих ветвей гусениц, прикрывались 30-мм броневым фальшбортом. Для транспортировки «чудо-оружия» по железной дороге он должен был разбираться на 15–20 частей, в частности, съемными делались спонсоны, увеличивавшие ширину танка вдвое.

Танк, вызывающий в памяти всем известный «Железный капут», так и не был полностью достроен: в октябре 1917 года Инспекция автомобильных войск фактически «зарубила» проект, приняв во внимание большое «мертвое пространство» для бортового вооружения и приборов наблюдения экипажа. В дальнейшем применение «К-Вагена» мыслилось только в обороне, в качестве передвижного средства усиления пехоты. По этой причине программа постройки танков была сильно урезана, хотя заказы на изготовление первых десяти машин все же сохранили.

Пять единиц должен был построить завод фирмы «Riebe» (Берлин-Вайсензее), еще пять — фабрика «Wagonfabrik Wegmann» (Кассель). В апреле 1918 года развернулось строительство, но до конца войны ни один танк не был введен в строй. Единственная машина, готовая на 80 % (оставалось лишь смонтировать силовую установку), была разобрана по условиям Версальского договора. Тем не менее по прошествии четверти века в гитлеровской Германии вновь обратились к идее создания танка-гиганта.

Упомянутые выше 128-мм орудия под «танковым» обозначением KwK 44 предназначались для вооружения еще одного образца «чудо-оружия» — сверхтанков «Maus». История их создания начинается в 1942 году, когда Гитлер решил создать тяжелые танки для прорыва долговременных оборонительных рубежей. Новая машина должна была оставаться неуязвимой для всех существующих типов противотанковых боеприпасов и вооружаться крупнокалиберным орудием во вращающейся башне. После перехода стратегической инициативы к противникам Германии идея создания сверхмощного «сухопутного линкора», как ни странно, не отпала, а получила новый импульс. Согласно стратегическим воззрениям фюрера, такие машины должны были стать средством усиления долговременных оборонительных полос, прикрывая танкоопасные направления в брешах между опорными пунктами в соответствии с меняющейся обстановкой.

8 июня 1942 года в Берлине состоялась специальная конференция, посвященная перевооружению танковых войск и, в частности, созданию сверхтяжелых танков. Во время ее работы, в которой приняли участие Гитлер и Альберт Шпеер, Фердинанд Порше получил заказ на постройку танка с 128-мм пушкой, установленной во вращающейся башне. Инициатива монопольной передачи заказа «отцу танков» принадлежала самому фюреру, весьма высоко ценившему таланты конструктора. Тем не менее Управление вооружения не поддержало намерений Гитлера, решив действовать на конкурсной основе. Второй аналогичный заказ был вручен постоянному конкуренту Порше — известной фирме «Henschel». Уточненное техническое задание формулировалось следующим образом: тяжелый танк с лобовой броней 200 мм и двумя орудиями: 128 или 150 мм — главный калибр, 75 мм — вспомогательный.

После проработки принципиальной схемы танка Порше немедленно приступил к реализации проекта, получившего обозначение «205» (более известен под кодовым наименованием «Maus» — «Мышь», принятым для дезинформации противника).

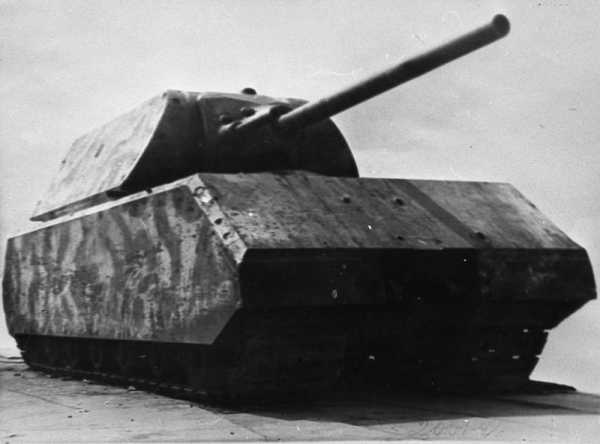

Рис. 62. Сверхтяжелый танк «Maus».

Постройка опытного образца началась 1 августа 1943 года на заводе фирмы «Alkett» (Берлин). К тому времени уже была разработана длинноствольная 128-мм танковая пушка (55 калибров), созданная на основе тяжелой зенитки. В ходе постройки машины была достигнута высокая степень кооперации различных компаний: «Крупп» изготавливал корпус и башню, «Даймлер-Бенц» — двигательную установку, «Сименс» — элементы трансмиссии.

Боевая масса танка составляла 180 тонн — рекорд среди воплощенных в металле образцов бронетехники. Основные габариты: длина — 10 м, ширина — 3,71, высота — 3,63 метров, клиренс 0,5 м. Экипаж — б человек. Толщина брони, частично установленной под рациональными углами (от 35 до 55 градусов) наклона, равнялась 200 мм в лобовой части, 185 по бортам и 210 мм на башне. Наибольшая толщина бортовой брони —185 мм, кормы —160. Даже крыша и днище были защищены 105-мм листами! Ввиду чрезвычайно большой толщины брони листы корпуса и башни соединялись на шпонках и затем сваривались. Вооружение размещалось в маске, также отлитой из 210-мм брони. Экипаж вел наблюдение только через вращающиеся танковые перископы — монолитную броню практически не ослабляли лючки, прорези и т. д. Корпус машины был разделен поперечными переборками на четыре отделения: управления, моторное, боевое и трансмиссионное. Сварная башня устанавливалась на роликовой опоре над боевым отделением.

Машина создавалась на оригинальной базе: подвеска любого из существующих танков не подходила для этого гиганта. Применение чрезвычайно широких гусениц (1100 мм) и многокатковой ходовой части позволило добиться довольно низкого удельного давления на грунт: всего 1,4 кг на кв. см, что вполне сравнимо с аналогичными показателями других немецких тяжёлых танков и самоходок («Королевский тигр» — 1,23 кг на кв. см, 150-мм штурмовая СУ «Brummbar» — 1,1 кг). 24 катка по борту, сравнительно небольшого диаметра, были сблокированы в 12 тележек, которые, в свою очередь, объединялись в шесть блоков, смещенных по диагонали относительно друг друга. Подвеска балансирно-пружинная (вертикальные цилиндрические пружины и резиновые подушки), ведущие колеса, снабженные съемными зубчатыми венцами (зацепление цевочное), расположены сзади; 12 поддерживающих катков. Спереди и с бортов ходовая часть была защищена 105-мм броневым фальшбортом.

Как и на многих других своих проектах тяжелой техники, Порше решил оснастить «Маус» электромеханической трансмиссией. Суть этой системы заключалась в следующем: двигатель приводил в действие электрические генераторы, от которых ток, в свою очередь, поступал к тяговым электромоторам правого и левого бортов. Система дополнялась двумя «гитарами» с бортовыми тормозами и двумя бортовыми передачами. Электромеханическая силовая передача отличалась чрезвычайной сложностью, была крайне ненадежной и не раз подводила Порше в борьбе с конкурентами.

Двигатель размещался в средней части танка по его оси, между отделением управления (слева в нем располагался механик-водитель, справа — радист) и сдвинутой к корме башней. Согласно проекту, «Маус» предполагалось оснастить дизелем Maybach MB 509 мощностью 1080 л. с., но ввиду задержек с поставкой на первом опытном образце был установлен 12-цилиндровый модифицированный карбюраторный авиационный мотор Daimler-Benz DB 603А2 рабочим объемом 44 500 куб. см, оснащенный системой прямого впрыска в камеру сгорания и электрическим зажиганием. Интересным было то, что V-образный двигатель размещался в корпусе в перевернутом положении. Силовая установка развивала мощность 1750 л.с. При 2700 об/мин, что позволяло танку передвигаться по шоссе со скоростью 20 км/ч. Топливные баки, вмещающие 1560 литров, обеспечивали запас хода 186 км. «Маус» преодолевал 45-градусный угол подъема и брод глубиной до 1,7 метра. Пресловутую «чудовищную массу» машины, которую якобы «не мог выдержать ни один мост», частично компенсировало наличие оборудования для вождения танка под водой (ОПВТ).

Вооружение «Мауса» поражало воображение: в огромной башне на специальном спаренном лафете были установлены две пушки — описанная выше 128-мм KwK 44 и специально разработанная 75-миллиметровая с длиной ствола 36,5 калибров (установлена справа от соседки). Крупнокалиберное орудие должно было служить для борьбы с танками (хотя в его боекомплект входили и осколочно-фугасные снаряды весом 28 кг), а 75-мм — для обстрела живой силы противника. Установка оснащалась перископическим прицелом, кроме того, в башне размещался стереоскопический дальномер с 1,2-метровой базой. В орудийной маске устанавливался и 7,92-мм пулемет MG 42, предназначавшийся главным образом для пристрелки. Вторая пулеметная амбразура размещалась в шаровой установке задней стенки корпуса. Боекомплект орудий составлял 32 128-мм снарядов и 200 75-мм, а также 1000 7,92-мм патронов. Для поддержания связи экипаж использовал танковую радиостанцию Fu 5.

24 декабря 1943 года состоялся первый пробег сверхтанка по заводскому двору фирмы. В это время на нем еще не было башни: ее изготовление шло медленно. 10 января следующего года в Штутгарте начались ходовые испытания «Мауса», причем вместо башни на корпусе смонтировали тяжеловесный балласт, идентичный весу башни с орудиями. Испытания прошли успешно, но сложная ходовая часть оказалась «капризной», что вызвало ряд неполадок. Летом на первый прототип, наконец установили башню с полным комплектом вооружения. 9 июля начался второй этап испытаний. В октябре танк был перевезен на Куммерсдорфский полигон, где 10 марта к нему присоединился второй опытный образец (минуя этап заводских тестов). На втором экземпляре «Мауса» был установлен дизель MB 517.

Ухудшавшееся положение на фронтах заставило затормозить работы над «Порше-205». Из запланированной серии в 150 машин к концу войны боеготовыми были только два экземпляра танка (один из них — с дизелем), еще один находился на завершающей стадии постройки (всего насчитывалось 11 танков в различной степени готовности). Обе построенные машины были взорваны в Куммерсдорфе в самом конце войны при подходе советских войск (единственный сохранившийся экземпляр «Мауса», собранный в 1946 году из уцелевших частей обоих танков, ныне находится в бронетанковом музее в Кубинке).

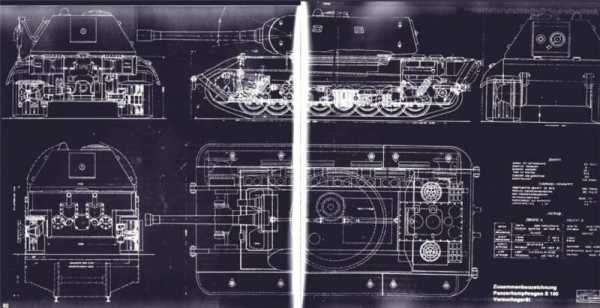

Рис. 63. Сверхтяжелый танк Е-100.

Проект фирмы «Хеншель», получивший обозначение Е-100, не был доведен даже до постройки опытного образца (прототип не завершен). Танк внешне почти не отличался от «Мауса» и имел такую же схему бронирования (боевая масса — 140 тонн). Ходовая часть состояла из 8 опорных катков (с каждого борта) большого диаметра, расположенных в шахматном порядке. Ведущее колесо размещено спереди. Идентичным было и расположение вооружения, хотя его состав был несколько иным. Главный калибр был представлен 150-мм орудием, снабженным мощным дульным тормозом. Справа от него, как и на «Маусе», устанавливалась 75-мм короткоствольная пушка. Левее орудийной маски в лобовой броне размещался пулемет, еще три — в шаровых установках по бортам и в корме башни. Приборы наблюдения и связи, а также прочее оборудование были одинаковыми у обоих образцов.

Вопреки расхожему мнению, укоренившемуся в советской историографии, танки «Маус» отнюдь не были конструкторской пустышкой. Их вес, хотя и большой, не был чрезмерным, а мощное вооружение позволяло успешно решать задачу достаточно оперативного усиления узлов обороны на заключительном этапе войны. Конструктивные решения, заложенные в основу проекта «Порше-205», были достаточно традиционными, да и выглядели эти машины не столь устрашающе, как, например, американская самоходка Т28 или послевоенный советский тяжелый танк «Объект 279», передвигавшиеся на четырех гусеницах. И все же второй воплощенный в металле сверхтяжелый танк, как и его прародитель «Колоссаль-ваген», оказался морально устаревшим, «выпавшим» из логики современной ему тактики ведения боевых действий. «Маус» тоже прошел эволюцию от неуязвимого штурмового танка, предназначенного для прорыва мощных укреплений противника, до малоподвижного «передвижного форта», ограниченно пригодного лишь для усиления собственных оборонительных позиций. Это в конце концов и решило его судьбу: при всем трагизме положения на фронтах в 1945 году немцы так и не направили боеготовые машины на передовую, осознавая их практически полную бесполезность.

Поделитесь на страничке

Следующая глава >

history.wikireading.ru

Сверхтяжелый танк «K-WAGEN». Германия — Альтернативная История

В мае 1918 года итальянский офицер, апологет военной авиации Дж. Дуэ задумал обнародовать свои взгляды в форме фантастического романа «Крылатая победа». В книге он «снабдил» Германию двумя тысячами «колоссальных танков Круппа по 4000 т (!) весом, с 6 дизелями по 3000 л.с. (из них 2 запасных), со скоростью 4 км/ч, разбрызгивающих на площади полукруга радиусом в 100 м зажигательную жидкость, …экипаж — всего 2 человека». Такие монстры понадобились Дуэ исключительно для того, чтобы оттенить мощь предлагаемой им «межсоюзнической воздушной армии», сокрушающей в романе германскую и австрийскую армии ударами по тыловым коммуникациям. Разумеется, на самом деле подобных чудовищ в Германии строить не собирались, однако идея «подвижной крепости» все же нашла свое крайнее выражение в виде первого воплощенного в металл сверхтяжелого танка.

Уже в конце марта 1917 года Ставка Главного командования выдала требования на «сверхтанк» весом до 150 т. Фольмер получил от Инспекции автомобильных войск соответствующее задание. Военное министерство утвердило проект «К-Wagen» (Kolossal-Wagen или просто Kolossal) 28 июня 1917 года. Предполагалось, что танк будет иметь 30-мм броню, две или четыре пушки калибра 50–77 мм, четыре пулемета, два огнемета, экипаж 18 человек, два двигателя по 200–300 л.с., сможет преодолевать ров шириной до 4 м. На разработку проекта и создание первого образца отвели год, но Ставка Главного командования сократила этот срок до восьми месяцев. Программа выглядела солидно – постройка 100 танков при первоначальном заказе на 10. Расчетная стоимость одной такой машины не менее 500 тыс. рейхсмарок. Перед конструкторами стояла сложная задача — большинство узлов и деталей приходилось разрабатывать заново.

Схему танка «К» в целом заимствовали у англичан: гусеницы охватывали корпус, а вооружение (4 пушки и пулеметы) — устанавливалось в широких спонсонах и в бортовых амбразурах. Однако взаимное расположение отделений было аналогично A7VU: отделения управления и боевое — впереди, моторно-трансмиссионное — позади. При этом боевое отделение без спонсонов и моторно-трансмиссионное занимали примерно равный объем корпуса. Экипаж вновь оказался рекордным — 22 человека.

В отделении управления помещались два водителя. На крыше танка в передней части монтировалась цилиндрическая рубка управления (башенка) со смотровыми щелями по периметру и люком в крыше. Рубка предназначалась для командира танка и артиллерийского офицера.

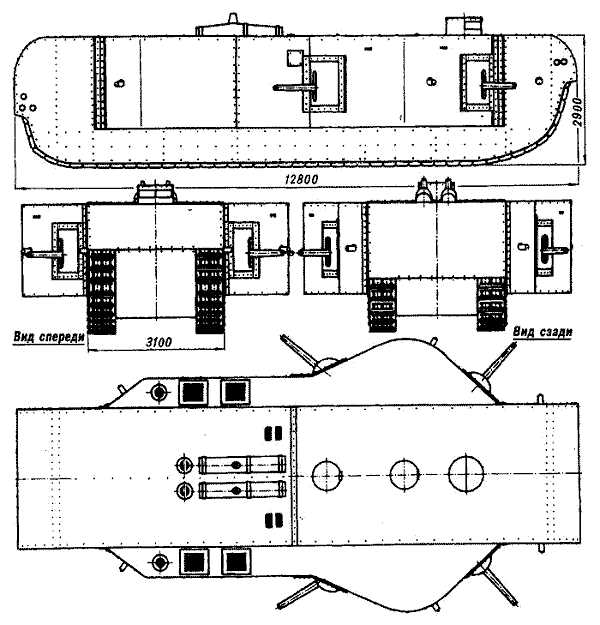

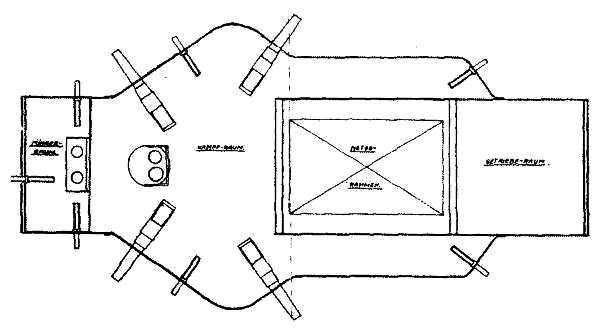

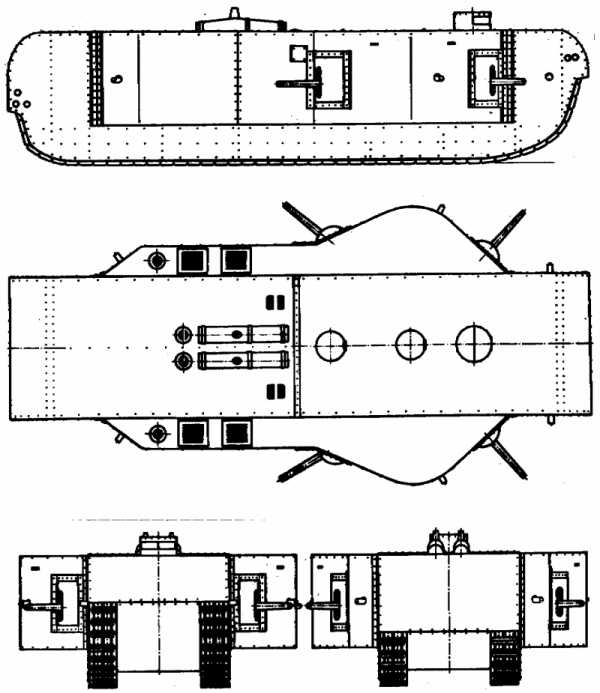

Схема компоновки сверхтяжелого танка «K»:

Корпус танка собирался из больших катаных листов, крепившихся к каркасу заклепками и болтами. Съемные спонсоны имели сложную в плане форму. В скошенных передней и задней стенках уширенной части спонсона имелись орудийные амбразуры, в которые устанавливалась 77-мм капонирная пушка с полуавтоматическим затвором. Качающаяся часть орудия крепилась на поворотной тумбе с полуцилиндрическим щитом и ограждением казенной части.

Слева от ограждения находилось сиденье наводчика. Для наводки он пользовался телескопическим прицелом и соосными маховиками. В передней стенке спонсона у угла располагалась установка пулемета MG.08. Такие же пулеметные установки имелись в узкой задней части спонсона, в бортах и лобовом листе отделения управления. Огонь из задних пулеметов должны были вести механики, основной обязанностью которых являлось наблюдение за состоянием двигателя и трансмиссии. Установка вооружения отвечала все тому же требованию кругового обстрела — в любом направлении танк «К» мог сосредоточить огонь примерно равной плотности. На крыше спонсонов имелись вентиляционные решетки.

Уже проектный вес танка заставил искать более мощные двигатели. Для моторной группы выбрали два мотора «Даймлер» по 650 л.с. Выхлопные трубы с глушителями и радиаторы выводились на крышу в задней части корпуса. Запас бензина составлял 3000 литров.

Оригинальностью конструкции отличалась ходовая часть: катки с ребордами по типу железнодорожных крепились не к корпусу танка, а к тракам гусениц. Корпус по бокам был охвачен рельсовыми направляющими, по которым и «обкатывались» гусеницы.

Траки собирались с помощью болтов и заклепок. Ведущее колесо — заднего расположения. Верхние ветви гусениц с передними и задними нисходящими ветвями прикрывались бронекрышей, переходившей в изогнутые бронеэкраны.

Планировалось оснастить танк средствами связи — место для радиста отвели перед двигательным отсеком.

Для перевозки по железной дороге «К» мог разбираться на 15 — 20 частей.

Как предполагалось осуществлять боевое применение таких колоссов, понять довольно трудно. Очевидно, командование верило в возможность прорвать в нескольких местах фронт союзников (вспомним фантастическую «машину кайзера») с помощью подвижных крепостей — идея, возникавшая в те годы во всех воюющих странах. Однако уже 18 октября 1917 года Опытное отделение Инспекции автомобильных войск признало, что танк типа «К» пригоден только для позиционной войны. По вооружению «К» представлял собой артиллерийскую и пулеметную батареи, установленные в одном «подвижном форте». Большое мертвое пространство в поле обзора из рубки управления было терпимо только для «позиционного» танка.

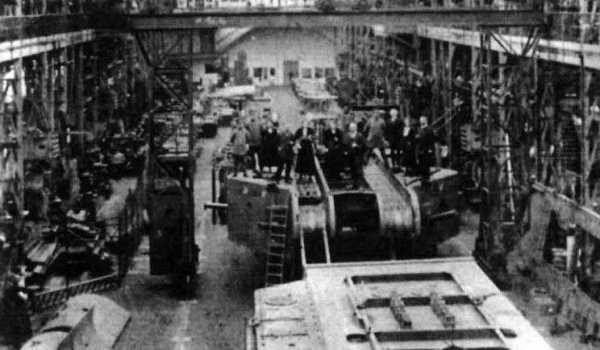

Контракт на постройку пяти экземпляров «К» заключили с шарикоподшипниковым заводом «Рибе» в Берлин-Вайсензее, на пять других — с «Вагонфабрик Вегман» в Касселе. Постройку танков начали в апреле 1918-го. К концу войны на «Рибе» почти достроили один танк, для второго были готовы бронекорпус и комплект основных агрегатов и узлов, кроме двигателей. После поражения немцев и заключения Версальского мира все это пошло на слом.

Заметим, что спустя четверть века в Германии снова были построены два самых тяжелых танка — 180-тонные «Маус», также не принявшие участия ни в одном бою. Любопытно, что в обе мировые войны, уже после перелома хода событий не в свою пользу, немецкое военное руководство выдавало задания и выделяло ресурсы на «сверхтанки». Оба раза конструкторы закладывали в эти монстры ряд оригинальных идей и решений, и оба раза колоссы оказывались в роли мертворожденного дитя.

Боевая масса, т – 150
Экипаж, чел. – 22
Классификация – сверхтяжёлый танк
Количество выпущенных, шт – 1 (недостроен)

Размеры:
Длина корпуса, м – 12,8
Ширина корпуса, м – 5,9
Высота, м – 3,3
Клиренс, м – 0,39

Бронирование:
Тип брони – стальная катаная

Вооружение:
Калибр и марка пушки – 4×77-мм капонирных орудия
Пулемёты – 6-7×7,92 MG-08
Боекомплект пулемётов – 8000

Двигатель:
Тип двигателя – карбюраторный
Модель двигателя – 2׫Даймлер»
Число цилиндров – 6
Охлаждение – жидкостное
Мощность двигателя, л.с. – 2×650 (при 800…900 об/мин)
Удельная мощность, л.с./т – 8,67
Ёмкость топливного бака, л – 3000
Трансмиссия и ходовая часть:
Трансмиссия – механическая
Подвижность:
Максимальная скорость, км/ч – 7,5 (расчетная)
Средняя скорость, км/ч – 4 (расчетная)
Ширина преодолеваемого рва, м – 4

alternathistory.com

Стальные монстры: сверхтяжелые танки Германии

K-Wagen

В марте 1917 года Ставка главного командования и Инспекция автомобильных войск немецкой армии совместно сформулировали требования к новому сверхтяжелому танку массой около 150 тонн. Привести в движение такого монстра должна была силовая установка из двух бензиновых двигателей мощностью 250-300 л.с. каждый. Бронирование танка должно было составить 30 мм, что позволило бы обеспечить защиту от огня полевой артиллерии калибром до 75-мм. Вооружить новую боевую машину планировалось четырьмя орудиями калибра 57-77-мм, четырьмя 7,92-мм пулеметами и двумя огнеметами. Длина танка превышала 10 метров, что позволило бы машине преодолевать рвы шириной до 4 метров. 28 июня 1917 года Военное министерство утвердило проект нового сверхтяжелого танка «K-Wagen» (Kolossal-Wagen или просто Kolossal).

Разработку сверхтяжелого танка решили поручить Р. Фолльмеру одному из самых талантливых немецких инженеров, который параллельно уже вел работы по тяжелому танку A7V и легкому LK-I. Программа постройки сверхтяжелых танков выглядела масштабно – планировалось создать 100 таких боевых машин при первоначальном заказе в 10 штук. Расчетная стоимость одного танка составляла около 500 тысяч рейхсмарок – огромную по тем временам сумму. При этом перед немецкими конструкторами стояла очень сложная задача, так как большинство деталей и узлов им предстояло спроектировать заново.

Влияние на проектировщиков немецкого сверхтяжа оказали британские ромбовидные танки, которые не отличались особой подвижностью, но несли достаточно мощное вооружение и были в состоянии преодолевать траншеи и рвы шириной до 3 метров. Именно от английских танков была заимствована компоновка с удлиненным корпусом и гусеницами, которые полностью его охватывали. Размещение вооружения в спонсонах по бортам корпуса также было заимствовано у англичан. Но в целом компоновка немецкого танка K-Wagen отличалась оригинальностью, экипаж был размещен в два яруса, а корпус делился на 4 отсека.

В передней части корпуса имелись места для трех пулеметов, два из которых были расположены по бортам, а один в лобовом бронелисте с незначительным смещением в левую сторону. В средней части корпуса танка располагалось боевое отделение, которое было совмещено с отделением управления. Места обоих механиков-водителей располагались за пулеметными установками и не имели никаких смотровых приборов. Управление танком должен был осуществлять его командир, который совместно с артиллерийским офицером располагался на верхнем ярусе и был защищен специальной бронированной башенкой цилиндрической формы с верхним люком, для лучшего обзора в ней имелось 6 смотровых щелей. Так как K-Wagen должен был получить радиостанцию, расположенную по центру боевого отделения, здесь же разместили и место радиста. По бортам боевой машины расположили большие спонсоны, в которых должны были быть установлены по две 77-мм пушки капонирного типа с полуавтоматическим затвором и два 7,92-мм пулемета. При этом передняя часть спонсона изначально проектировалась так, чтобы обеспечить максимально возможный сектор обстрела из орудий. Фактически при проектном размещении вооружения был обеспечен практически круговой сектор обстрела за исключением небольшого сектора в корме танка.

Третий и четвертый отсеки танка были моторно-трансмиссионными. Уже на стадии расчетов стало ясно, что даже установка 300-сильных двигателей не сможет дать боевой машине нормальной удельной мощности, поэтому было принято решение поставить на танк два двигателя Diamler-Benz мощностью 650 л.с. каждый. Для обслуживания данных двигателей выделялись два механика, которые также должны были вести огонь из кормовых пулеметных установок. Рядом с двигателями находились топливные баки, общий объем которых составлял 3000 литров. Непосредственно над двигателями находились две выхлопных трубы. Для обеспечения доступа воздуха в систему охлаждения и вывода горячего воздуха от работающих двигателей имелись 4 вентиляционных люка, расположенных в крыше корпуса, и по 3 люка на каждом из спонсонов.

Танк получался большим по всем параметрам, не исключением стал и размер его экипажа. Полный экипаж танка должен был состоять из 22 или 27 танкистов. В последнем варианте он имел бы следующий состав: командир, артиллерийский офицер, два водителя, 12 артиллеристов, 8 пулеметчиков, 2 механика и радист. В Ставке полагали, что для каждого орудия требуется штатный расчет, это же касалось и пулеметов, которым полагался пехотный расчет – стрелок и заряжающий, отсюда и такой большой экипаж.

Не менее оригинально смотрелась и ходовая K-Wagen. В отличие от британских танков тех лет катки с ребордами по типу железнодорожных крепились не к самому корпусу танка, а к тракам гусениц. Траки гусеницы являлись составными, они собрались при помощи заклепок и болтов. В движение гусеничная цепь приводилась ведущим колесом, расположенным в корме, она перемещалась по рельсовым направляющим, которые целиком охватывали корпус танка. При этом верхние ветви гусениц, с передними и задними нисходящими ветвями, прикрывались бронированной крышей, которая переходила в изогнутые бронированные экраны.

Постройка первых танков началась в апреле 1918 года, однако быстрое завершение Первой мировой войны остановило все работы по этому проекту. К этому моменту на заводе уже был практически собран первый экземпляр сверхтяжелого танка, для второй боевой машины были готовы корпус и все основные агрегаты, за исключением двигателей. Однако поражение Германии в войне и последующее подписание Версальского мира поставили крест на этом проекты, все наработки просто пошли на слом.

Тактико-технические характеристики K-Wagen:
Габаритные размеры: длина – 12,8 м, ширина – 5,9 м (3,1 м без спонсонов), высота – 3,3 м (2,9 м по крыше).
Боевая масса – 150 т.
Вооружение – 4х77-мм орудия, 7х7,92-мм пулеметов MG.08.
Бронирование – лоб и борта корпуса – 30 мм.
Силовая установка – два 6-цилиндровых карбюраторных двигателя «Даймлер» мощностью 2х650 л.с.
Максимальная скорость – 7,5 км/ч.
Экипаж – 22-27 человек.

Panzerkampfwagen VIII «Maus»

Panzerkampfwagen VIII «Maus» представлял собой сверхтяжелый танк, который был спроектирован в гитлеровской Германии, работы над машиной шли в период с 1942 по 1945 год, руководил ими известный немецкий конструктор Фердинанд Порше. «Маус» стал самым крупным по боевой массе танком среди всех, которые когда-либо были построены в металле (188,9 тонн). Всего удалось построить два экземпляра машины, которые не принимали участия в боевых действиях. В апреле 1945 года при приближении к Кумерсдорфскому полигону частей Красной Армии немцы решили уничтожить оба прототипа сверхтяжелых танков, так как их нельзя было эвакуировать. Оба танка «Маус» были взорваны, однако значительным разрушениям подвергся лишь один. В настоящее время в мире имеется только один сохранившийся образец данного танка, который удалось собрать из частей обеих машин, он находится в коллекции Бронетанкового музея в Кубинке.

Танк Maus отличался очень мощным вооружением, расположенным во вращающейся башне. В состав экипажа грозной машины входили 6 человек: командир танка, командир орудий, 2 заряжающих, радист и механик-водитель. Поперечными перегородками корпус танка был разделена на 4 отделения: управления, моторное, боевое и трансмиссионное. В носовой части танка располагалось отделение управление. Здесь были сидения мехвода (с левой стороны) и радиста (с правой стороны), контрольные и измерительные приборы, приводы управления, радиостанция, коммутационная аппаратура и баллоны огнетушителей. В днище корпуса перед сидением радиста имелся люк, предназначенный для аварийной эвакуации из танка. В нишах бортов были размещены два топливных бака, общая емкость которых составляла 1560 л. В крыше корпуса над местом механика-водителя и радиста был расположен люк, который закрывался броневой крышкой, а также перископический прибор кругового обзора радиста и смотровой прибор мехвода.

Сразу за отделением управления находилось моторное отделение, в котором находились: в центральном колодце – двигатель, в нишах бортов – масляные и водяные системы охлаждения, масляный бак и выхлопные коллекторы. За моторным отделением в средней части корпуса располагалось боевое отделение, в котором располагалась большая часть боеприпасов, а также агрегат для питания электромотора поворота башни и подзарядки аккумуляторных батарей. В центральном колодце, находящемся под полом боевого отделения, располагались блок главных и вспомогательных генераторов и одноступенчатый редуктор. Вращение от двигателя, находящегося в моторном отделении, передавалось на генератор через одноступенчатый редуктор.

Над боевым отделением корпуса на специальных роликовых опорах располагалась вращающаяся башня с вооружением. В ней находились сидения командира орудия, командира танка и двух заряжающих, а также спаренная артиллерийская установка и отдельно размещенный пулемет, приборы прицеливания и наблюдения, механизмы поворота башни с электромеханическим и ручным приводами, а также остальная часть возимого боекомплекта. В крыше было сделано два люка-лаза, которые закрывались бронекрышками. В кормовой части танка располагалось трансмиссионное отделение, где были расположены тяговые электромоторы, промежуточные редукторы, бортовые редукторы и тормоза.

Вооружение и бронирование сверхтяжелого танка были на очень высоком уровне. Вооружение состояло из спаренной орудийной установки – 128-мм танковой пушки образца 1944 года – KWK44 (61 снаряд) и 75-мм танковой пушки KWK40 (200 снарядов), а также отдельно расположенного 7,92-мм пулемета MG-42. На разных стадиях проекта предусматривалась также установка в башне зенитной 20-мм пушки МС.151/20 вместо пулемета MG-42, а также мортирок, предназначенных для постановки дымовых завес и даже огнеметной установки, которая могла появиться на корме танка. Стоит отметить, что 128-мм танковая пушка была на тот момент самым мощным орудием в немецкой армии, она обладала клиновым горизонтальным затвором, который открывался вручную в правую сторону. Противооткатные устройства орудия находились сверху по бокам ствола.

Бронекорпус танка был сварным, он собирался из катанных бронелистов толщиной от 40 до 200 мм, обработанных на среднюю твердость. В отличие от остальных танков Германии «Маус» не имел в лобовом и кормовом листе корпуса щелей или люков, которые могли снизить его противоснарядную стойкость. При этом лобовые и кормовые катаные листы корпуса размещались под рациональными углами наклона, а бортовые бронелисты – вертикально. Башня сверхтяжелого танка, также как и корпус, являлась сварной. Она собиралась из литых деталей и катаных броневых листов гомогенной брони средней твердости. Лобовая часть башни была литой, она имела цилиндрическую форму и толщину 210 мм, бортовые и кормовые листы башни были плоскими, катаными, их толщина также составляла 210 мм.

Силовая установка данного мастодонта была комбинированной. Двигатель внутреннего сгорания приводил в работу электрогенератор, который вырабатывал ток, необходимый для двух электродвигателей, которые и приводили машину в движение. На прототипах стояли разные двигатели. На одном 12-цилиндровый Daimler-Benz МВ 509 жидкостного охлаждения, развивавший мощность 1080 л.с., представлявший собой специально адаптированный для работы в танке авиационный двигатель. Второй прототип был оборудован дизельным двигателем Daimler-Benz МВ 517.

Интересной особенностью было то, что танк просто не мог из-за своей массы преодолевать реки по автомобильным мостам. Танки через реки планировалось переправлять по дну парами. При этом «Маус» полностью герметизировался, но переправлялся без экипажа, он управлялся и получал электропитание по кабелю с другого танка, который в это время оставался на берегу.

Два построенных в Германии «Мауса» массой более 180 тонн, также как и их сверхтяжелый собрат времен первой мировой войны – K-Wagen – не приняли участия ни в одном бою. Любопытным представляется тот факт, что обе боевых машины создавались тогда, когда ход мировых войн развивался не в пользу Германии. Именно в этих условиях немецкое руководство выдавало задание и находило ресурсы на постройку этих стальных монстров. Оба раза конструкторами закладывался в сверхтяжелые танки ряд оригинальных решений и идей, но оба раза эти колоссы из металла оказывались в роли мертворожденного чада.

Тактико-технические характеристики Maus:
Габаритные размеры: длина корпуса – 9030 мм (с пушкой вперед – 10 200 мм), ширина корпуса – 3670 мм, высота – 3660 мм.
Боевая масса – 188,9 т.
Вооружение – 128 мм орудие KwK-44 L/55 и 75-мм орудие KwK-40, один 7,92-мм пулемет MG-42.
Бронирование: лоб корпуса – 200 мм, борт – 185 мм, корма – 160 мм, лоб башни – 210 мм, борта башни – 210 мм.
Силовая установка – V-образный 12-цилиндровый карбюраторный двигатель жидкостного охлаждения с турбонаддувом, мощностью 1080 л.с.
Максимальная скорость – 20 км/ч (по шоссе).
Запас хода – 160 км (по шоссе).
Экипаж – 6 человек.

E-100

К моменту представления проекта танка E-100 военной комиссии, которое состоялось уже в 1944 году, был сделан вполне адекватный вывод о том, что производство даже одного опытного сверхтяжелого танка станет очень дорогим удовольствием. Принимая во внимание этот факт, для танков «Maus» и Е-100 было решено использовать одну унифицированную башню. В остальном фирмы-конкуренты могли действовать по своему усмотрению в рамках выданного им технического задания. Удивительно, но именно сверхтяжелый танк E-100 из всей Е-серии оказался наиболее завершенным. Работы над ним начались еще в июне 1943 года, к весне 1944 года проект танка был готов.

В отличие от танка «Маус» другой немецкий сверхтяжелый танк сохранил классическую компоновку, являясь развитием проектного ряда Е-серии. В передней его части находилось отделение управления, в котором слева было место механика-водителя, справа – радиста. Среднюю часть танка занимало боевое отделение, над которым должна была быть установлена четырехместная башня массивной формы. Первоначально это должна была быть башня танка «Maus» с тем же комплектом вооружения. Но в перспективе стали рассматривать варианты с установкой на танк 150-мм и 170-мм орудий с длиной ствола 38 калибров. В качестве основного вооружения в итоге была выбрана 150-мм пушка, а башня была перепроектирована. Боезапас для 150-мм орудия состоял бы из 32 выстрелов.

В ходовой танка Е-100 использовались обрезиненные опорные катки диаметром 900 мм, направляющие колеса находились спереди, ведущие колеса зубового зацепления имели заднее расположение. Система подвески, которая была создана доктором Лёром из компании MAN, оказалась достаточно удачной и позволила уменьшить и без того очень большую массу танка – вместо торсионов на нем планировалось применить более легкие спиральные пружины Бельвилля. Данный технический ход позволял также расположить в днище танка эвакуационный люк. Принимая во внимание большую проектную массу – около 140 тонн, было предусмотрено два варианта гусениц – боевые шириной 1000 мм и более узкие – транспортные.

Силовая установка первого прототипа танка E-100 состояла из бензинового 12-цилиндрового двигателя Maybach HL230 P30, развивавшего мощность всего 700 л.с. и коробки передач Maybach OG 401216В. Такого двигателя для танка было явно недостаточно, удельная мощность составила бы примерно 5 л.с. на тонну, однако ничего более мощного немецкая военная промышленность представить на тот момент не могла. В перспективе на серийных танках должен был появиться 1200-сильный двигатель Maybach HL234, теоретически его планировалось довести до стадии серийного производства к 1945 году.

Танк Е-100 отличался чрезвычайно мощным бронированием. Верхняя лобовая деталь корпуса и корма имели толщину 150 мм (верхняя лобовая деталь была установлена под углом наклона 45 градусов, корма – 30 градусов). Бортовое бронирование составляло 120 мм, при этом верхняя часть борта и верхняя ветвь гусеницы были прикрыты массивными экранами обтекаемой формы толщиной 50-мм. Эти бронефартуки для удобства транспортировки танка могли сниматься. Лобовое бронирование башни в итоге должно было составить 240 мм, толщина бортов, расположенных под углом 30 градусов, должна была составить 200 мм.

Если сравнивать два немецких сверхтанка Второй мировой войны, то по суммарной огневой мощности Е-100 превзошел бы «Maus», однако фактически 150-мм артиллерийская установка для него поставлена так и не была. Помимо этого защищенность Е-100 была бы выше, благодаря более рациональным углам наклона бронеплит и появлению массивных бортовых экранов. Оценочная масса танка была ниже – 140 тонн и немецкие инженеры не оставляли надежд на то, что с 1200-сильным двигателем этот стальной гигант смог бы развить скорость в 40 км/ч при движении по шоссе. В любом случае, по мнению создателей, Е-100 должен был обладать лучшими тактико-техническими характеристиками, чем танк компании Porsche. Во многом работы над танком Е-100, возможно, велись лишь «в пику» команде Фердинанда Порше, работавшей над Маусом.

Поставку башни для сверхтяжелого опытного танка Е-100 должна была осуществить фирма Krupp. Так как от установки 128-мм орудия отказались в пользу более мощной артсистемы, были внесены изменения и в конструкцию башни, что не способствовало ускорению работ по ее выпуску. К июню 1944 года была готова ходовая часть танка и корпуса. Башню, вооружение и большую часть внутреннего оборудования установить на эту боевую машину так и не успели. Единственный прототип танка Е-100 (ходовая часть) был захвачен войсками союзников весной 1945 года на полигоне Хайстенбек около города Падеборне.

Тактико-технические характеристики Е-100:
Габаритные размеры: длина корпуса с пушкой вперед – 10 270 мм, ширина корпуса – 4480 мм (с экранами), высота – 3320 мм.
Боевая масса – около 140 т.
Вооружение – 150 мм орудие KwK44 L/44 (32 выстрела) и 75-мм пушка (200 выстрелов), один 7,92-мм пулемет MG-42.
Бронирование: лоб корпуса (верх) – 150 мм, борт – 120 мм, корма – 150 мм, лоб башни – 240 мм, борта башни – 200 мм.
Силовая установка – Maybach HL234 мощностью 1200 л.с.
Максимальная скорость – 38-40 км/ч (по шоссе).
Запас хода – 120 км (по шоссе).
Экипаж – 6 человек.

Источники информации:
«K-Wagen»/«Großkampfwagen». Сверхтяжелый танк: // AviArmor. URL: http://www.aviarmor.net/tww2/tanks/germany/k-wagen.htm
Сверхтяжелый танк Маус: // kubinkamuseum. URL: http://kubinkamuseum.ru/index.php?option=com_content&vie…
Алексей Стаценко. Сверхтяжёлые танки: стальные великаны: // Warspot. URL: http://warspot.ru/1223-sverhtyazhyolye-tanki-stalnye-velikan…
М. В. Коломиец. E-100 и другие немецкие танки 1945 года. Последняя надежда панцерваффе. – М. : Эксмо : Яуза, 2013. – 96 с.
Материалы из открытых источников

bazaistoria.ru

Сверхтяжёлый танк — Википедия

Модель 1/48 проектировавшегося «летающего слона» (Flying Elephant)

Сверхтяжёлые танки — танки, массо-габаритные параметры которых выходят за рамки принятых для тяжёлых танков. Обычно к таковым относят образцы бронетехники огромных размеров и массой свыше 80 тонн.

Идея разработки сверхтяжёлого танка базировалась на желании создать неуязвимый танк для прорыва вражеских сильно укреплённых районов обороны, без сопутствующих таким кампаниям тяжёлых потерь в технике. Работы по проектированию сверхтяжёлых танков достаточно активно велись в большинстве стран, обладающих развитыми бронетанковыми войсками (в частности, Франция, Великобритания, Германия), с момента появления танков вплоть до 1960-х годов. Что же до материального воплощения таких разработок, то, в подавляющем большинстве, сверхтяжёлые танки оставались «на бумаге». За всю историю танковых войск создано лишь несколько экземпляров подобных танков, и ни одна из этих машин не применялась в боевых действиях.

Концепция

В основе концепции сверхтяжелых танков лежит предположение, что значительно увеличив размеры и массу бронированной машины, возможно достичь качественного скачка в её защищенности и боевой мощи.

Предполагается, что за счет своей защищенности, сверхтяжелый танк будет полностью неуязвим для огня стандартных противотанковых средств противника, и, тем самым поставит неприятеля перед дилеммой:

• Пытаться оснастить свои части нестандартным, особо мощным противотанковым оружием, способным поражать сверхтяжелые танки — что потребует значительных затрат (так как подобное оружие должно иметься на каждом участке, где существует угроза прорыва с применением сверхтяжелых машин), и создаст проблемы с мобильностью войск, так как подобное сверхтяжелое противотанковое оружие будет тяжелым и малоподвижным.
• Игнорировать существование сверхтяжелых танков, тем самым подвергая фронт угрозе прорыва в случае применения таковых.

Сверхтяжелые танки почти всегда рассматривались как машины усиления, предназначенные для прорыва мощной обороны в позиционной войне или близкой к таковой; лишь немногие проекты сверхтяжелых танков рассматривали (безуспешно) их применение в ином качестве.

Проблемы концепции

Критической проблемой концепции сверхтяжелых танков является их крайне низкая стратегическая и оперативная мобильность, а также их высокая сложность и стоимость. Хотя тактически, сверхтяжелые танки могут быть — при достаточно мощном двигателе — достаточно подвижны, переброска их на значительные расстояния представляет собой почти нерешаемую в военное время проблему. Сверхтяжелый танк, перемещаясь своим ходом, наносит значительный урон местности, по которой движется; ввиду своих размеров, он не в состоянии пересекать мосты или тоннели. Река с крутыми берегами, не позволяющими переправиться вброд, представляет для сверхтяжелого танка почти неодолимое (без долгой инженерной подготовки) препятствие. Кроме того, при движении своим ходом, ходовая часть сверхтяжелого танка подвергается сильнейшему износу из-за огромной нагрузки при движении.

Единственным адекватным способом перемещения сверхтяжелых танков на значительные расстояния является либо их транспортировка по морю, либо перевозка по железной дороге в полностью или частично разобранном виде. И тот и другой способы связаны со значительными трудностями; перевозка по морю делает танк привязанным к наличию оборудованных портов вблизи театра военных действий, переброска в разобранном виде требует длительной последующей сборки и подготовки. Если в позиционной войне со стабильным фронтом подобные способы еще могут рассматриваться, то в маневренной войне с быстро меняющимися линиями фронта, своевременная доставка сверхтяжелого танка на поле боя представляется невозможной.

Другим значимым недостатком сверхтяжелых танков является их высокая заметность, сложность маскировки и уязвимость на позиции при продвижении к полю боя. Развертывание сверхтяжелого танка, ввиду приведенных выше причин, является долгим и сложным мероприятием, скрыть которое от противника весьма непросто. Таким образом, сам факт развертывания сверхтяжелого танка выдает противнику направление вероятной атаки; неприятель получает возможность заранее усилить и эшелонировать свою оборону, сделав тем самым даже успешный прорыв фронта бессмысленным ввиду невозможности развития успеха.

Наконец, главным сдерживающим фактором в отношении создания сверхтяжелых танков является их огромная стоимость и сложность производства.

Закат концепции

Появление ядерного и высокоэффективного бронебойного оружия, управляемых авиабомб и ракет и даже гранатомётов привело к полному исчезновению концепции сверхтяжелого танка из рассмотрения. В настоящее время не представляется возможным создать машину, устойчивую к поражающему эффекту тактического ядерного удара, нанесенного прямо по ней или даже в радиусе 1-2 км, либо способную выдержать попадания специально сконструированных бронебойных средств. Боевые задачи, традиционно выставляемые перед сверхтяжелыми танками — прорыв укрепленной обороны — могут быть проще и дешевле решены другими средствами, вроде авиации и тактического ядерного оружия, объемно-детонирующих боеприпасов и воздушных тактических десантов.

Видео по теме

Проекты сверхтяжелых танков по странам

Франция

Макет FCM F1 — 140 тонн

Единственной страной, принявшей на вооружение сверхтяжелые танки, была Франция. В ходе Первой Мировой Войны французскими инженерами был разработан, и после войны — построен в десяти экземплярах 75-тонный сверхтяжелый танк Char 2C. Создававшийся для прорыва укрепленных оборонительных линий в позиционной войне, танк имел крайне низкую подвижность, но мощное и рационально расположенное вооружение и эффективное по меркам времени бронирование.

Десять построенных машин состояли на вооружении с 1921 по 1940 год. Они оказали существенное влияние на развитие тяжелых танков в других странах, однако, в боевых действиях не участвовали. К 1930-м морально устарели, несмотря на все еще адекватное вооружение и бронирование; в 1940 были направлены на фронт, но ввиду поражения Франции, были уничтожены своими экипажами во избежание захвата.

• Char 2C — 72-75 тонн. 10 машин на вооружении с 1921 по 1940 год, в боях не участвовали.
• FCM F1 — 140 тонн. Предназначался для замены Char 2C. Создан один макет, в 1940 работы остановлены.

Россия — СССР

Эскиз «танка Менделеева»

«Танк Менделеева» (также «Бронированный автомобиль» Менделеева) — установившееся в историко-технической литературе обозначение первого русского и одного из первых мировых проектов танка, предполагаемая масса 86 т. Разработан в 1911—1915 годах инженером-кораблестроителем В. Д. Менделеевым. Будучи первым в мире проектом сверхтяжёлого танка, отличался высочайшими для своего времени показателями огневой мощи и бронезащиты. Проект содержал большое количество оригинальных конструкторских решений и новшеств, однако не вышел из стадии чертежей и не был воплощён в металле.

Японская империя

Рисунок проекта Type-100

О-И, или Тип 100 — разработанный Японией в конце Второй мировой войны проект сверхтяжёлого танка, который должен был использоваться на Тихоокеанском ТВД. Достоверная информация о том, вышел ли танк за рамки проектирования или остался «на бумаге», отсутствует, равно как и какие-либо сохранившиеся изображения или фотографии проекта. Боевая масса — 120—130 т.

Германия

Германская империя

Рисунок проекта K-Wagen

K-Wagen (также Kolossal-wagen, Kolossal или просто K) — немецкий сверхтяжёлый танк периода Первой мировой войны. Отличался огромными размерами и весом, а также низкой подвижностью из-за чего представлял собой скорее не танк, а «подвижной форт», более ориентированный на оборону. К концу войны ни один танк так и не был закончен полностью; незаконченный первый экземпляр танка и детали второго сразу же по окончании войны были уничтожены. Масса — 150 т. Стоит отметить, этот танк экранизирован в юмористическом тележурнале «Каламбур» под названием «железный капут».

Третий рейх

Модель немецкого танка E-100

Интерес к танкам в Германии резко возрос после гражданской войны в Испании (1936—1939 гг.), которая продемонстрировала ясную необходимость присутствия на поле боя тяжелых бронемашин, которые способны «взламывать» оборону противника. Именно после этой войны многие страны, в том числе и Германия, занялись развитием этого вида боевой техники, пытаясь наверстать упущенное время после Первой мировой войны. Работы велись в основном в двух направлениях: создание «легких» пушечно-пулеметных танков и «средних», вооруженных пушками большого калибра и «экипированных» в противоснарядную броню. Причём с постоянным усилением вооружения, защиты и ростом мощности двигателей масса танков непрерывно возрастала.

В июне 1942 года концерн «Крупп» подготовил эскизный проект и техническое задание на танк Р.1000 «Ратте» («Крыса»). Инициатором проекта выступал инженер Эдвард Гроте, который в те годы занимался в германском министерстве вооружений разработкой подводных лодок. На танк невероятных размеров (длина 35 м, ширина 14 м, высота 11 м) предполагалось установить трехорудийную башню от «карманного» линкора типа «Дойчланд» со снятым центральным орудием. Проект «Ландкройцер», как назвал его сам Эдвард Гроте, был одобрен Адольфом Гитлером. Фюреру были свойственны гигантомания и страсть к «супероружию», тем более, когда дело доходило до разработки перспективной военной техники.

Летом 1942 года, когда еще ничто не предвещало Германии сокрушительного поражения, концепция подобного танка себя оправдывала, при условии, что использовать его будут в качестве сверхтяжелой САУ. Сверхтяжелое орудие могло быть использовано при взятии хорошо укрепленных позиций врага, при предполагаемом штурме городов-крепостей, таких как Ленинград и Москва.

Был и ещё вариант применения, о чем говорит инициатива со стороны Кригсмарине. Тяжелый танк «Ратте» мог стать передвижной береговой батареей для отражения морского десанта.

По одной версии, орудийная башня от так и не построенного сверхтяжелого танка Р.1000 была установлена в качестве стационарной береговой батареи в Норвегии.

Появление и присутствие на поле боя танка столь внушительных размеров сопровождалось бы отрицательным влиянием на психологическое состояние вражеских сил. Этот сверхтяжёлый танк с большой вероятностью мог бы стать флагманом танковых войск Германии. Однако реализация такого проекта крайне дорого обошлась бы Третьему рейху. Производство такого танка было возможно только на специализированном заводе или судостроительной верфи, а также потребовало бы затрат колоссального количества ресурсов.

В 1943 году министр вооружений и военной промышленности Альберт Шпеер приказал прекратить работы по «Ландкройцерам» с целью высвобождения ресурсов и производственных мощностей для изготовления стандартных боевых единиц, необходимость в которых росла с каждым днем.

Список сверхтяжелых танков Германии

• K-Wagen — 120—150 тонн, проект времён Первой мировой войны, к концу войны почти завершён один экземпляр.
• Panzer VII Löwe (Лев) — 76-90 тонн, не вышел из стадии проекта.
• Panzer VIII Maus — 188 тонн, 2 прототипа, 1 завершен, 1 корпус завершен.
• E-100 — 140 тонн, 1 корпус завершен.
• Landkreuzer P. 1000 Ratte (Крыса) — 1000 тонн, проект.

Великобритания

Шаблон:External media (сайт закрыт)

• TOG I — 80 тонн, сверхтяжелый танк, повторяющий по форме и мобильности танки времен Первой мировой войны. Танк был создан в Великобритании в 1939—1940 годах. Эта машина, помимо гусениц, охватывающих ромбовидный корпус, ещё и несла вооружение в спонсонах (башня, правда, также имелась). Несмотря на моральную устарелость конструкции этот танк испытывался до 1943 года. Впрочем, этой своеобразной реинкарнацией танки Первой мировой обязаны всё тому же У. Триттону, который входил в коллектив конструкторов танка TOG. Собственно, само название танка являлось ничем иным, как аббревиатурой англ. The Old Gang — в буквальном переводе «Старая гвардия», что подчёркивало авторство конструкторов-ветеранов. Тем не менее, TOG, как и его несколько «осовремененный» вариант TOG II, не был принят на вооружение.
• TOG II — 80 тонн, несколько улучшенный вариант танка TOG I с большей башней и 76,2-мм пушкой (17-фунтовкой). Как и TOG I, танк не имел мягкой подвески и поэтому развивал пешеходную скорость — до 14 км/час.
• Летающий Слон (Flying Elephant) — свыше 100 тонн, проект времён Первой мировой войны

проект 100-тонного «Летающего слона», разработанный еще в 1916 году, остался нереализованным. Вагонообразный корпус «танка-слона», опиравшийся на две гусеницы, кроме того был снабжен парой гусениц под днищем для предотвращения «вывешивания» машины на препятствиях.

• Tortoise — 80 тонн, британский сверхтяжёлый танк времен Второй мировой войны. Прототип был построен и испытан.

США

• T28, 105mm Gun motor carriage T95 — опытная сверхтяжёлая самоходная артиллерийская установка периода Второй мировой войны. Была испытана, но в серию не пошла из-за неудовлетворительных ходовых характеристик.

См. также

Использовались в прошлом

• Ягдтигр — был разработан в 1942—1944 гг. на шасси тяжёлого танка «Тигр II» и стал самым тяжёлым серийно производившимся образцом бронетехники всех времён (75,2 тонн).
• Самоходная мортира «Карл» — немецкая тяжёлая самоходная мортира периода Второй мировой войны. Боевая масса — 126 т. Бетонобойный снаряд весом 2170 кг пробивал бетонную стену толщиной от 3 до 3,5 м или стальную плиту толщиной 450 мм.
• Объект 279 — тяжёлый танк, разработанный в 1957 году; предназначался для прорыва подготовленной обороны противника и действий на труднопроходимых для обычных танков участках местности.
• Атомный танк — танк с ядерной силовой установкой
• Царь-танк — самая крупная бронированная сухопутная боевая машина из когда-либо построенных
• Оружие возмездия

Используются сейчас

• «Гусеничный транспортёр НАСА» — созданный для программы полетов на Луну в 1965 году весит 2400 тонн, и состоит из платформы на восьми гусеницах.
• Bagger 288 — экскаватор, который является крупнейшей самоходной установкой в мире, с весом 13 500 тонн.

Вымышленные

Боло — вымышленный сверхтяжёлый танк с искусственным интеллектом, весом свыше 1000 тонн.

• Ableben — атомный танк весом 1500 тонн.^{[источник не указан 1355 дней]}
• Il Duce — вымышленный итальянский сверхтяжелый танк. На деле Италия 1940-х годах не имела ни промышленного ни технологического потенциала для создания подобной машины. Появляется в Hearts of Iron IV.
• Танк «Мамонт»
  • В воспоминаниях главного героя повести «Хищные вещи века» — тяжелый штурмовой танк (по тексту оригинала).
  • Сверхтяжёлый танк в серии стратегий «Command & Conquer», является своеобразным символом игры. Также именно «Мамонт» является олицетворением C&C-шного раша, заключающегося в постройке огромной лавины танков, которую крайне трудно уничтожить чем-либо, кроме такой же лавины. Также — в серии Red Alert есть советский танк Апокалипсис, похожий на «Мамонт». В дополнении «Command & Conquer 3: Kenе’s Wrath», ГСБ создало на шасси Мамонта более тяжелый и модифицированный танк СТТМ (Сверхтяжелый танк «Мамонт»).
• AT-AT, AT-TE — вымышленные сверхтяжёлые шагоходы во вселенной Star Wars.
• Танк «Гибельный клинок» — сверхтяжёлый танк во вселенной Warhammer 40,000.
• В игре «War front: Turning point» на стороне СССР есть сверх тяжёлый танк под названием «Харьков разрушитель». Его длина около 14 метров. Имеет 5 башен. У него просто феноменальная броня, уничтожить его очень тяжело. Для сравнения: При максимальном боевом опыте (Ранг 4/4) у немецкого танка «Маус» количество очков жизни — 1000. У Харькова разрушителя — 3600. (Броня у танка станет ещё сильней если в генеральном штабе применить «Военные тактики — Укрепление». Есть возможность обложить танк мешками с песком, что даёт дополнительную защиту.) Харьков разрушитель создан на основе реально существовавшего советского танка Т-35.

Примечания

Ссылки

wiki2.red
