Рассказы об оружии. ИСУ-152 снаружи и внутри » Военное обозрение

Можно сказать, наконец-то добрались! Нет, впереди еще куча рассказов о других танках, САУ и ЗСУ, но это нечто! ИСУ-152. «Зверобой». Хотя я бы назвал иначе.


Если литературно, то это орудие Армагеддона того времени. Квинтэссенция смерти, медленная и спокойная. Вы можете истерить и пытаться ее подбить. Пожалуйста, как говорится. Успехов. Можно пытаться убежать, используя скорость. Не вопрос. Снаряд все равно быстрее.

Весь облик самоходки говорит об одном принципе. Том самом: «Мы медленно спустимся с холма, медленно переползем реку, и вам хана».

Скажете – многовато эмоций. Согласен. Но даже современная «Мста», о которой речь пойдет чуть попозже, не вызывает таких чувств. «Мста» современная, утонченная такая, ну не знаю, как сказать. «Зверобой» — это концентрированный брутал, особенно когда начинаешь понимать ее суть.

А суть проста. Взяли самую мощную гаубицу-пушку 152-мм (МЛ-20, чего мелочиться?) и обварили ее бронекорпусом. И водрузили это на шасси танка.

Первая ласточка называлась СУ-152. Ласточка весила 45,5 тонны и была сделана на шасси танка КВ-1с. Получилось. После снятия КВ-1с с производства было выпущено 670 этих тяжелых штурмовых орудий, которые могли (частично) выполнять роль САУ.

Ласточка успешно шатала башни «Тиграм» и «Пантерам» на Курской дуге, и, если бы не откровенно слабое шасси КВ, наверное, выпускали бы и дальше.

Но разведка доложила о разработках у немцев новых тяжелых танков (что соответствовало действительности) и было принято решение в совершенно советском духе. Выше, дальше, сильнее или как там еще.

ИСУ-152 – это как раз то самое. База от ИСа, от него же и буква «И» в названии. Из-за меньшей ширины танка ИС по сравнению с КВ пришлось уменьшить наклон бортовых листов с 250 до 150 к вертикали, а наклон кормового листа ликвидировать совсем.


Толщина брони при этом возросла с 75 до 90 мм у лобового листа рубки и с 60 до 75 мм у бортовых. Маску пушки увеличили с 60 мм, до 100 мм.

На этом снимке можно оценить толщину брони. Не скупились

Огромным достоинством ИСУ-152 по сравнению с CУ-152 стала установка принудительной вытяжной вентиляции. При открывании затвора после выстрела густой пороховой дым, похожий по консистенции на сметану, медленно растекался по полу боевого отделения… Члены экипажа СУ-122 нередко во время боя порой теряли сознание от скапливавшихся пороховых газов после израсходования половины боекомплекта.

152-мм гаубица-пушка МЛ-20С обр.1937/43 гг. монтировалась в литой рамке, игравшей роль верхнего станка орудия, и защищалась литой же броневой маской, той же, что и у СУ-152.

В отличие от полевой гаубицы, на ИСУ-152 были установлены откидной лоток для облегчения заряжания и дополнительная тяга к спусковому механизму, ручки маховиков подъемного и поворотного механизмов находились у наводчика слева по ходу машины, цапфы были вынесены вперед для естественного уравновешивания.

Для стрельбы прямой наводкой применялся телескопический прицел СТ-10, для ведения огня с закрытых огневых позиций служила панорама Герца с удлинителем, объектив которой выходил из рубки через открытый левый верхний люк.

Дальность стрельбы прямой наводкой составляла 3 800 м, наибольшая – 6 200 м. Скорострельность — 2-3 выстрела в минуту.

Орудие имело электрический и механический (ручной) спуски. Гашетка электроспуска находилась на ручке маховика подъемного механизма. На орудиях первых выпусков использовался только ручной спуск.

Боекомплект состоял из 21 выстрела раздельного гильзового заряжания с бронебойно-трассирующими остроголовыми снарядами БР-540, осколочно-фугасными пушечными и стальными гаубичными гранатами ОФ-540 и ОФ-530, осколочными гаубичными гранатами из сталистого чугуна 0-530А.

Бронебойно-трассирующие снаряды находились в нише боевой рубки с левой стороны в специальных рамках, осколочно-фугасные гранаты — там же, гильзы с боевыми зарядами в нише рубки в специальных рамках и в хомутиковой укладке. Часть гильз с боевыми зарядами размещалась на днище под орудием.

Начальная скорость бронебойного снаряда при массе 48,78 кг составляла 600 м/с, на дальности 1000 м он пробивал броню толщиной 123 мм.

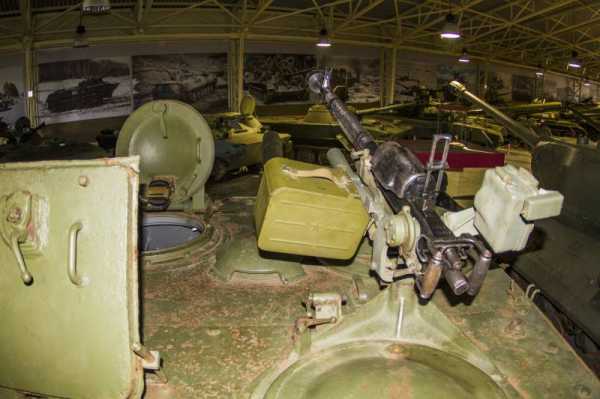

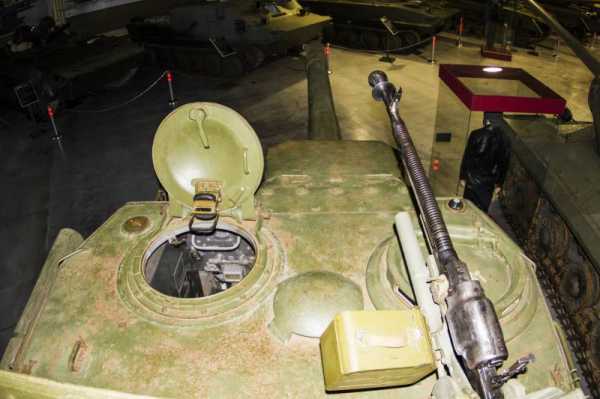

На части машин с октября 1944 года на вращающемся погоне командирского люка стала устанавливаться зенитная турель с 12,7-мм пулеметом ДШК. Боекомплект к пулемету составлял 250 патронов.

Кроме того, в качестве личного оружия экипажа имелись два пистолета-пулемета ППШ (позже ППС), 20 дисков с патронами и 20 ручных гранат Ф-1.

С весны 1944 года тяжелые самоходно-артиллерийские полки, вооруженные СУ-152, перевооружались установками ИСУ-152 и ИСУ-122. Их переводили на новые штаты и всем присваивали звание гвардейских. Всего до конца войны было сформировано 56 таких полков, в каждом имелась 21 машина ИСУ-152 или ИСУ-122 (либо и те, и другие, такие полки назывались смешанными).

Что еще можно показать?


С моей точки зрения, самый несчастный человек в экипаже — механик-водитель. Это план на его место. Вон там, внизу, где приборная панель... Очень сложно забраться, еще сложнее выбраться, плюс места не очень много.

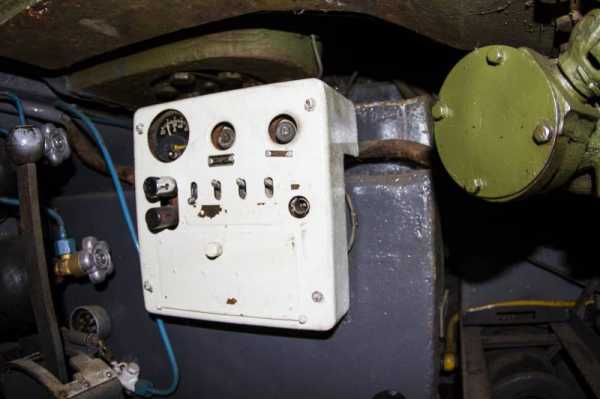

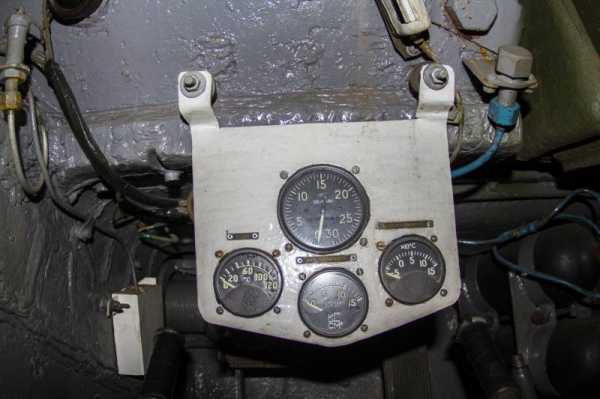

Приборов минимум. Спидометра нет, но тут и скорости особо нет. Да и не сильно нужно, в принципе.

Люки экипажа все снабжены перископами.

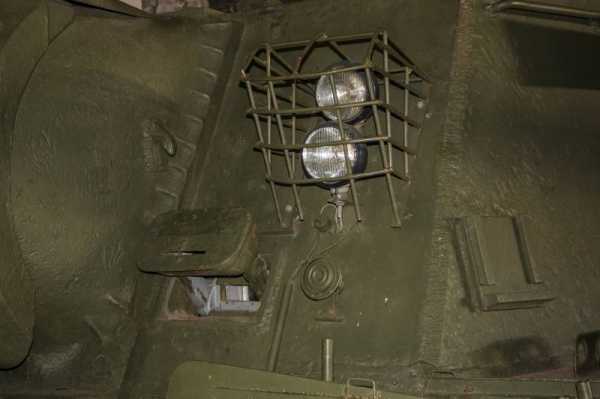

Появились персональные световые приборы для мехвода.

Подводя некий итог для ИСУ-152, можно сказать, что самоходка являлась успешным образцом универсальной тяжёлой самоходно-артиллерийской установки. Лучшее подтверждение тому – срок ее службы, который продлился до 70-х годов прошлого века. И участие не в одном локальном конфликте.

Хорошо бронированное чудовище с пушкой, против которой не существовало тогда брони, да еще надежная и неприхотливая – чего еще желать?

Были, конечно, и недостатки. Самым весомым я назвал бы малый боекомплект. Всего 20 выстрелов. Большие снаряды, кроме того, являлись причиной долгого времени загрузки боекомплекта, около 40 минут. Ну, слабаков в артиллеристы не брали, тем не менее, силушка требовалась.

Второй минус – оптика. Ну это уже стало классикой. Телескопический прицел СТ-10 был отградуирован на стрельбу на дистанции до 900 м, хотя орудие позволяло вести стрельбу прямой наводкой на дистанции до 3,5 км. Да, был панорамный прицел, но тут как раз наоборот, на дальней дистанции нужен был телескопический.

Читал в мемуарах, что в 45-м году наши артиллеристы практиковали такой способ, как ведение огня в одну точку несколькими САУ. При таком раскладе недостаточная точность несколько компенсировалась.

Попадание осколочно-фугасного снаряда рядом с целью зачастую выводило её из строя даже без пробития брони. Взрывная волна и осколки могли повредить любому танку и САУ орудие, ходовую часть, прицелы.

Стрельба осколочно-фугасными снарядами ИСУ-152 по бронированной технике была вполне обычным явлением, поскольку в боекомплекте 13 выстрелов из 20 были именно осколочно-фугасными. Остальные 7 были бронебойными (или, значительно реже, – бетонобойными). Но повторюсь, 152-мм ОФ-снаряда было достаточно, чтобы натворить дел.

Знаете, что самое забавное в нашей истории? Сравнить ИСУ-152 толком не с кем. Хотел провести пару-тройку аналогий, но никак. Если взять за критерии ТТХ, вооружение и применение, то надо признать: не было аналогов.

Были орудия крупных калибров (150-155-мм) на самоходной основе у немцев и американцев. Но что «Hummel» у немцев, что М12 у американцев представляли собой очень легкобронированные гаубицы на базе средних танков. И ни в коем разе не были ни противотанковыми САУ, ни штурмовыми орудиями.

САУ "Hummel"

САУ GMC М12

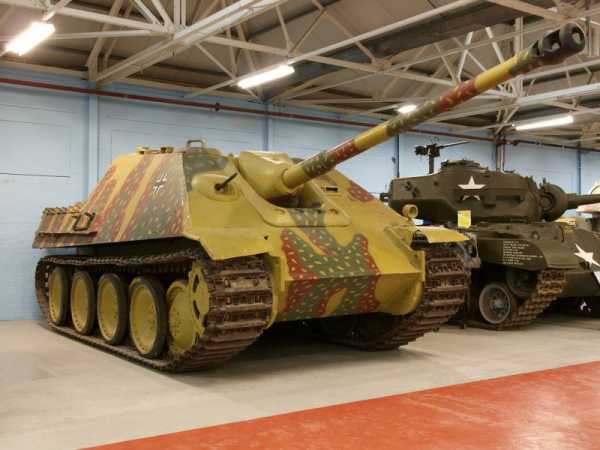

Тяжелый истребитель танков «Ягдпантера»? Да, схож по ТТХ, но чисто противотанковая машина.

Были у немцев штурмовые орудия, которые могли бороться с танками. StuG III и StuG IV. Но обе самоходки были существенно легче ИСУ-152 по вооружению и массе, а также слабее бронированы.

САУ StuPz IV «Brummbär»… Калибр да, остальное – нет.

Самоходка была также легче по массе, и ее короткоствольная гаубица калибра 150-мм орудием была, скорее, минометом-переростком, чем полноценной пушкой.

«Ягдтигр». Похоже на правду.

Пушка калибром 128 мм и бронирование на уровне ИСУ-152, а местами и покруче. Но и вес почти в 2 раза больше, чем у нашей самоходки. Плюс опять же, явный противотанкист.

И, главное. Количество. То есть то, что могло внести реальный вклад. 79 «Ягдтигров» и 340 «Брумбаров» — в сравнении с тремя с лишним тысячами только ИСУ-152…

Лучшая? Лучшая. Может, не самая, тут с ИСУ-122 надо будет сравнить, но тем не менее.

Благодарим администрацию Музея отечественной военной истории в Падиково за предоставленный экземпляр ИСУ-152.

topwar.ru

ИСУ-152 (объект 241) » Военное обозрение

В связи с принятием осенью 1943 года на вооружение Красной Армии нового тяжелого танка ИС и снятием с производства КВ-1С, возникла необходимость создания тяжелой САУ уже на базе нового тяжелого танка. Постановление Государственного Комитета обороны № 4043сс от 4 сентября 1943 года предписывало Опытному заводу № 100 в Челябинске совместно с техническим управлением Главного бронетанкового управления Красной Армии до 1 ноября 1943 года спроектировать, изготовить и испытать артсамоход ИС-152 на базе танка ИС.

При разработке установка получила заводское обозначение «объект 241». Ведущим конструктором был назначен Г.Н.Москвин. Опытный образец изготовили в октябре. В течение нескольких недель САУ проходила испытания на НИБТПолигоне в Кубинке и АНИОПе в Гороховце. 6 ноября 1943 года постановлением ГКО новую машину приняли на вооружение под обозначением ИСУ-152, а в декабре началось ее серийное производство.

Компоновка ИСУ-152 принципиальными новшествами не отличалась. Боевая рубка, изготовленная из катаных броневых листов, устанавливалась в передней части корпуса, объединяя в один объем отделения управления и боевое. Моторно-трансмиссионное отделение находилось в кормовой части корпуса. Носовая часть корпуса на установках первых выпусков изготавливалась литой, на машинах последних выпусков имела сварную конструкцию. Количество и размещение членов экипажа были такими же, как и у СУ-152. Если экипаж состоял из четырех человек, то обязанности заряжающего выполнял замковый. Для посадки экипажа в крыше рубки имелись два круглых люка в передней части и один прямоугольный в кормовой. Все люки закрывались двухстворчатыми крышками, в верхних створках которых были установлены приборы наблюдения МК-4. В лобовом листе рубки располагался смотровой лючок механика-водителя, закрывавшийся броневой пробкой со стеклоблоком и смотровой щелью.

Сама по себе конструкция боевой рубки принципиальным изменениям не подверглась. Из-за меньшей ширины танка ИС, по сравнению с KB, пришлось уменьшить наклон бортовых листов с 25° до 15° к вертикали, а наклон кормового листа ликвидировать совсем. Толщина брони при этом возросла с 75 до 90 мм у лобового листа рубки и с 60 до 75 мм у бортовых. Маска пушки имела толщину 60 мм, а впоследствии была доведена до 100 мм.

Крыша рубки состояла из двух частей. Передняя часть крыши приваривалась к передним, скуловым и бортовым листам. В ней, помимо двух круглых люков, делалось отверстие для установки вентилятора боевого отделения (посередине), которое снаружи закрывалось броневым колпаком, и также предусматривались лючок для доступа к заливной горловине левого переднего топливного бака (слева) и отверстие антенного ввода (справа). Задний лист крыши выполнялся съемным и крепился болтами. Следует отметить, что установка вытяжного вентилятора стала существенным достоинством ИСУ-152, по сравнению с СУ-152, в которой вытяжной принудительной вентиляции не было вообще и члены экипажа во время боя порой теряли сознание от скапливавшихся пороховых газов.


Одна из первых серийных ИСУ-152 на полигоне. 1944 год.

Впрочем, по воспоминаниям самоходчиков, и на новой машине вентиляция оставляла желать
лучшего - при открывании затвора после выстрела лавина густого порохового дыма, похожая на сметану, струилась из ствола орудия и медленно растекалась по полу боевого отделения.

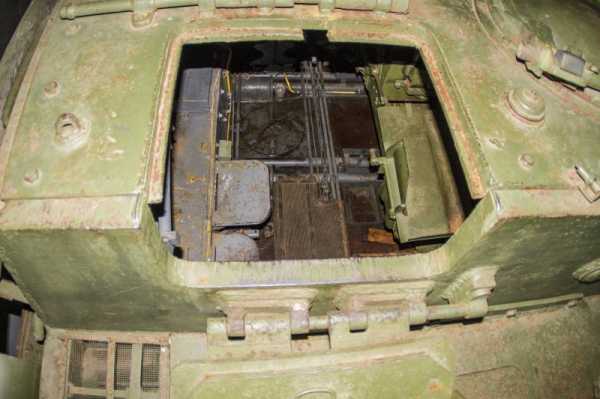

Крыша над моторно-трансмиссионным отделением состояла из съемного листа над двигателем, сеток над окнами воздухопритока к двигателю и броневых решеток над жалюзи. В съемном листе имелся люк для доступа к узлам и агрегатам двигателя, закрывавшийся откидной крышкой. В задней части листа располагались два лючка для доступа к заправочным горловинам топливного и масляного баков. Средний кормовой лист корпуса в боевом положении привинчивался болтами, при ремонте он мог быть откинут на петлях. Для доступа к агрегатам трансмиссии в нем имелись два круглых люка, закрывавшихся откидными броневыми крышками. Днище корпуса было сварено из трех броневых листов и имело лючки и отверстия, закрывавшиеся броневыми крышками и пробками.

152-мм гаубица-пушка МЛ-20С обр. 1937/43 г. монтировалась в литой рамке, игравшей роль верхнего станка орудия, и защищалась литой же броневой маской, заимствованной у СУ-152. Качающаяся часть самоходной гаубицы-пушки имела незначительные отличия, по сравнению с полевой: были установлены откидной лоток для облегчения заряжания и дополнительная тяга к спусковому механизму, ручки маховиков подъемного и поворотного механизмов находились у наводчика слева по ходу машины, цапфы были вынесены вперед для естественного уравновешивания. Вертикальные углы наведения колебались в пределах от -3° до +20°, горизонтальные - в секторе 10°. Высота линии огня составляла 1800 мм. Для стрельбы прямой наводкой применялся телескопический прицел СТ-10 с полунезависимой линией прицеливания, для ведения огня с закрытых огневых позиций служила панорама Герца с удлинителем, объектив которой выходил из рубки через открытый левый верхний люк. При стрельбе в ночных условиях шкалы прицела и панорамы, а также прицельная и орудийная стрелки подсвечивались электрическими лампочками прибора «Луч 5». Дальность стрельбы прямой наводкой составляла 3800 м, наибольшая - 6200 м. Скорострельность - 2 - 3 выстр./мин. Орудие имело электрический и механический (ручной) спуски. Гашетка электроспуска находилась на ручке маховика подъемного механизма. На орудиях первых выпусков использовался механический (ручной) спуск. Подъемный и поворотный механизмы секторного типа крепились на кронштейнах к левой щеке рамки.

Боекомплект составлял 21 выстрел раздельного гильзового заряжания с бронебойно-трассирующими остроголовыми снарядами БР-540 с донным взрывателем МД-7 с трассером, осколочно-фугасными пушечными и стальными гаубичными гранатами ОФ-540 и ОФ-530 с взрывателями РГМ-2 (или РГМ, Д-1), осколочными гаубичными гранатами сталистого чугуна О-530А, которые размещались в боевом отделении. бронебойно-трассирующие снаряды находились в нише броневой рубки с левой стороны рубки в специальных рамках, осколочно-фугасные гранаты - там же, гильзы с боевыми зарядами в нише броневой рубки в специальных рамках и в хомутиковой укладке. Часть гильз с боевыми зарядами размещалась на днище под орудием. Выстрелы комплектовались следующими зарядами: № 1 переменным Ж11-545, уменьшенным переменным Ж-545У или ЖП-545У, полным переменным ЖН-545 или Ж-545 без одного равновесного пучка и специальным ЖН-545Б или Ж-545Б под бронебойно-трассирующий снаряд. Начальная скорость бронебойного снаряда при массе 48,78 кг составляла 600 м/с, осколочно-фугасного при массе 43,56 кг - 600 м/с. Бронебойный снаряд на дальности 1000 м пробивал броню толщиной 123 мм.

На части машин с октября 1944 года на вращающемся погоне командирского люка стала устанавливаться зенитная турель с 12,7-мм пулеметом ДШК обр. 1938 г. Боекомплект к пулемету составлял 250 патронов. Кроме того, в боевом отделении укладывались два пистолета-пулемета ППШ (позже - ППС) с боекомплектом 1491 патрон и 20 ручных гранат Ф-1.

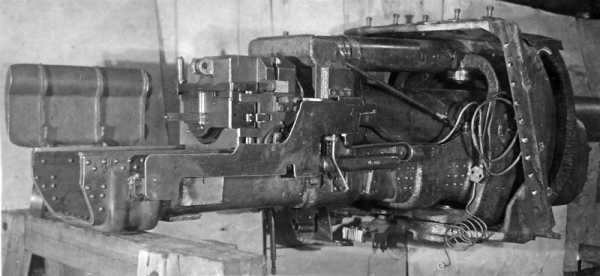

Силовая установка и трансмиссия были заимствованы у танка ИС-1 (ИС-2). На ИСУ-152 устанавливался 12-цилиндровый четырехтактный дизель В-2ИС (В-2-10) мощностью 520 л.с. при 2000 об/мин. Цилиндры располагались V-образно под углом 60°. Степень сжатия 14 - 15. Масса двигателя 1000 кг.


Тяжелая самоходно-артиллерийская установка ИСУ-152 во дворе Челябинского Кировского завода.

Весна 1944 года.

Общая емкость трех топливных баков составляла 520 л. Еще 300 л перевозилось в трех наружных баках, не подключенных к системе питания. Подача топлива принудительная, с помощью двенадцатиплунжерного топливного насоса высокого давления НК1.

Система смазки - циркуляционная, под давлением. В бак встроен циркуляционный бачок, обеспечивавший быстрый прогрев масла и возможность пользоваться методом разжижения масла бензином.

Система охлаждения - жидкостная, закрытая, с принудительной циркуляцией. Радиаторов - два, пластинчато-трубчатых, подковообразной формы, установленных над центробежным вентилятором.

Для очистки воздуха, поступающего в цилиндры двигателя, на танке устанавливались два воздухоочистителя марки ВТ-5 типа «мультициклон». В головки воздухоочистителей были встроены форсунки и запальные свечи для подогрева всасываемого воздуха зимой. Кроме того, для подогрева охлаждающей жидкости в системе охлаждения двигателя использовались фитильные обогреватели, работавшие на дизельном топливе. Эти же обогреватели обеспечивали и обогрев боевого отделения машины на длительных стоянках. Пуск двигателя осуществлялся инерционным стартером, имевшим ручной и электрический приводы, или с помощью баллонов со сжатым воздухом.

Трансмиссия САУ включала в себя многодисковый главный фрикцион сухого трения (сталь по ферродо), четырехступенчатую восьмискоростную коробку передач с демультипликатором, двухступенчатые планетарные механизмы поворота с многодисковым блокировочным фрикционом и двухступенчатые бортовые передачи с планетарным рядом.

Ходовая часть САУ применительно к одному борту состояла из шести сдвоенных литых опорных катков диаметром 550 мм и трех поддерживающих катков. Ведущие колеса заднего расположения имели два съемных зубчатых венца с 14-ю зубьями каждый. Направляющие колеса - литые, с кривошипным механизмом натяжения гусениц, взаимозаменяемые с опорными катками. Подвеска - индивидуальная торсионная. Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки штампованные, шириной 650 мм и шагом 162 мм. Зацепление цевочное.

Для внешней радиосвязи на машинах устанавливалась радиостанция 10Р или 10РК, для внутренней - переговорное устройство ТПУ-4-бисФ. Для связи с десантом на корме имелась кнопка звуковой сигнализации.

С 1944 по 1947 год было изготовлено 2790 самоходных установок ИСУ-152. Следует отметить, что, как и в случае с ИС-2, к выпуску самоходных орудий на его базе должен был подключиться Ленинградский Кировский завод. До 9 мая 1945 года там собрали первые пять ИСУ-152, а до конца года - еще сто. В 1946 и 1947 годах производство ИСУ-152 осуществлялось только на ЛКЗ.

Боевое приминение

С весны 1944 года тяжелые самоходно-артиллерийские полки СУ-152 перевооружались установками ИСУ-152 и ИСУ-122. Их переводили на новые штаты и всем присваивали звание гвардейских. Всего до конца войны было сформировано 56 таких полков, в каждом имелась 21 машина ИСУ-152 или ИСУ-122 (часть из этих полков - смешанного состава). 1 марта 1945 года 143-я отдельная танковая Невельская бригада в Белорусско-литовском военном округе была переформирована в 66-ю гвардейскую Невельскую тяжелую самоходно-артиллерийскую бригаду РВГК трехполкового состава (1804 человека, 65 ИСУ-122, 3 СУ-76).

Тяжелые самоходно-артиллерийские полки, приданные танковым и стрелковым частям и соединениям, в первую очередь использовались для поддержки пехоты и танков в наступлении. Следуя в их боевых порядках, САУ уничтожали огневые точки противника и обеспечивали пехоте и танкам успешное продвижение. В этой фазе наступления САУ становились одним из основных средств отражения танковых контратак. В ряде случаев им приходилось выдвигаться вперед боевых порядков своих войск и принимать удар на себя, обеспечивая тем самым свободу маневра поддерживаемых танков.

Так, например, 15 января 1945 года в Восточной Пруссии, в районе Борове, немцы силою до одного полка мотопехоты при поддержке танков и самоходных орудий контратаковали боевые порядки нашей наступавшей пехоты, вместе с которой действовал 390-й гвардейский тяжелый самоходно-артиллерийский полк.
Пехота под давлением превосходящих сил противника отошла за боевые порядки самоходчиков, встретивших удар немцев сосредоточенным огнем и прикрывших поддерживаемые подразделения. Контратака была отбита, и пехота вновь получила возможность продолжать свое наступление.


ИСУ-152 использованная в качестве неподвижной огневой точки. Западный берег Суэцкого канала, Генифские холмы, к югу от г.Исмайлии. 1973 год.

Тяжелые САУ иногда привлекались к участию в артподготовках. При этом огонь велся как прямой наводкой, так и с закрытых позиций. В частности, 12 января 1945 года во время Сандомирско-Силезской операции 368-й гвардейский полк ИСУ-152 1-го Украинского фронта в течение 107 минут вел огонь по опорному пункту и четырем артиллерийским и минометным батареям противника. Выпустив 980 снарядов, полк подавил две минометные батареи, уничтожил восемь орудий и до одного батальона солдат и офицеров противника. Интересно отметить, что дополнительные боеприпасы заранее выкладывались на огневых позициях, однако прежде всего расходовались снаряды, находившиеся в боевых машинах, иначе был бы значительно снижен темп стрельбы. Для последующего пополнения тяжелых САУ снарядами требовалось до 40 минут, поэтому они прекращали огонь заблаговременно до начала атаки.

Весьма эффективно тяжелые САУ использовались в борьбе с танками противника. Например, в Берлинской операции 19 апреля 360-й гвардейский тяжелый самоходно-артиллерийский полк поддерживал наступление 388-й стрелковой дивизии. Части дивизии овладели одной из рощ восточнее Лихтенберга, где и закрепились. На другой день противник силою до одного полка пехоты при поддержке 15 танков начал контратаковать. При отражении атак в течение дня огнем тяжелых САУ было уничтожено 10 немецких танков и до 300 солдат и офицеров.
В боях на Земландском полуострове в ходе Восточно-Прусской операции 378-й гвардейский тяжелый самоходно-артиллерийский полк при отражении контратак успешно применял построение боевого порядка полка веером. Это обеспечивало полку обстрел в секторе 180°, чем облегчало борьбу с танками противника, атакующими с разных направлений. Одна из батарей ИСУ-152, построив свой боевой порядок веером на фронте протяженностью 250 м, успешно отразила 7 апреля 1945 года контратаку 30 танков противника, подбив шесть из них. Батарея потерь не понесла. Лишь две машины получили незначительные повреждения ходовой части.
На заключительном этапе Великой Отечественной войны характерной особенностью применения самоходной артиллерии стали бои в крупных населенных пунктах, в том числе хорошо укрепленных. Как известно, наступление на крупный населенный пункт является весьма сложной формой боя и по своему характеру во многом отличается от наступательного боя в обычных условиях. Боевые действия в городе почти всегда расчленялись на ряд отдельных местных боев за отдельные объекты и узлы сопротивления. Это вынуждало наступавшие войска для ведения боя в городе создавать специальные штурмовые отряды и группы, обладавшие большой самостоятельностью. Штурмовые отряды и штурмовые группы являлись основой боевых порядков соединений и частей, ведущих бой за город.

Самоходно-артиллерийские полки и бригады придавались стрелковым дивизиям и корпусам, в последних они полностью или частями придавались стрелковым полкам, в которых использовались для усиления штурмовых отрядов и групп. В состав штурмовых групп включались самоходно-артиллерийские батареи и отдельные установки (обычно две). САУ, входившие в состав штурмовых групп, имели задачи непосредственного сопровождения пехоты и танков, отражения контратак танков и самоходных орудий противника и закрепления на занятых объектах. Сопровождая пехоту, САУ огнем прямой наводкой с места, реже с коротких остановок
уничтожали огневые точки и противотанковые орудия противника, его танки и самоходки, разрушали завалы, баррикады и дома, приспособленные для обороны, и тем самым обеспечивали продвижение войск. Для разрушения зданий иногда применялся залповый огонь, дававший весьма хорошие результаты. В боевых порядках штурмовых групп самоходно-артиллерийские установки обычно двигались совместно с танками под прикрытием пехоты, если же танки отсутствовали, то они передвигались вместе с пехотой. Выдвижение самоходно-артиллерийских установок для действий впереди пехоты оказалось неоправданным, так как они при этом несли большие потери от огня противника.

В 8-й гвардейской армии 1-го Белорусского фронта в боях за город Познань в состав штурмовых групп 74-й гвардейской стрелковой дивизии были включены по две-три ИСУ-152 394-го гвардейского тяжелого самоходно-артиллерий-ского полка. 20 февраля 1945 года в боях за 8-й, 9-й и 10-й кварталы города, непосредственно прилегавшие к южной части крепостной цитадели, штурмовая группа в составе взвода пехоты, трех ИСУ-152 и двух танков Т-34 очищала от противника квартал № 10. Другая группа в составе взвода пехоты, двух самоходно-артиллерийских установок ИСУ-152 и трех огнеметных ТО-34 штурмовала 8-й и 9-й кварталы. В этих боях САУ действовали быстро и решительно. Они приближались к домам и в упор уничтожали размещенные в окнах, подвалах и других местах зданий немецкие огневые точки, а также проделывали проломы в стенах зданий для прохода своей пехоты. При действиях вдоль улиц самоходки двигались, прижимаясь к стенам домов и уничтожая огневые средства противника, расположенные в зданиях на противоположной стороне. Своим огнем установки взаимно прикрывали друг друга и обеспечивали продвижение пехоты и танков. Вперед самоходно-артиллерийские установки продвигались поочередно перекатами, по мере продвижения пехоты и танков. В результате кварталы были быстро заняты нашей пехотой и немцы с большими потерями отошли в цитадель.

ИСУ-152 находилась на вооружении Советской Армии до 1970-х годов, вплоть до начала поступления в войска САУ нового поколения. При этом ИСУ-152 дважды модернизировалась. Первый раз в 1956 году, когда САУ получила обозначение ИСУ-152К. На крыше рубки установили командирскую башенку с прибором ТПКУ и семью смотровыми блоками ТНП; боекомплект гаубицы-пушки МЛ-20С увеличили до 30 выстрелов, что потребовало изменение расположения внутреннего оборудования боевого отделения и дополнительных боеукладок; вместо прицела СТ-10 был установлен усовершенствованный телескопический прицел ПС-10. На всех машинах смонтировали зенитный пулемет ДШКМ с боекомплектом 300 патронов. На САУ поставили двигатель В-54К мощностью 520 л.с. с эжекционной системой охлаждения. Емкость топливных баков увеличили до 1280 л. Была усовершенствована система смазки, конструкция радиаторов стала другой. В связи с эжекционной системой охлаждения двигателя изменили и крепление наружных топливных баков. Машины оборудовались радиостанциями 10-РТ и ТПУ-47. Масса самоходки возросла до 47,2 т, однако динамические характеристики остались прежними. Запас хода возрос до 360 км.

Второй вариант модернизации имел обозначение ИСУ-152М. На машину установили доработанные агрегаты танка ИС-2М, зенитный пулемет ДШКМ с боекомплектом 250 патронов и приборы ночного видения.

Помимо Советской Армии, ИСУ-152 состояли на вооружении Войска Польского. В составе 13-го и 25-го полков самоходной артиллерии они принимали участие в завершающих боях 1945 года. Вскоре после войны ИСУ-152 получила и Чехословацкая Народная Армия. В начале 1960-х один полк армии Египта также имел на вооружении ИСУ-152. В 1973 году они использовались в качестве неподвижных огневых точек на берегу Суэцкого канала и вели огонь по позициям израильских войск.

topwar.ru

Рабочие места экипажа ИСУ-152 — ТехФото

В одном из наших прошлых репортажей Вы уже могли ознакомиться с рабочими местами экипажа танка Т-90с. Если кто-то не видел, то посмотреть можно ТУТ. Мы решили сделать серию репортажей и сегодня Вы сможете увидеть как воевали наши защитники в 1944-1945гг. Давайте заглянем внутрь Самоходной артеллерийской установки ИСУ-152, которая имела прозвище «Зверобой», а в Вермахте её называли «Dosenöffner» (нем. «консервный нож»). Такие прозвища машина получила за своё 152мм гаубичное орудие, снаряд которого запросто пробивал любую броню тяжелых немецких танков «Тигр» и «Пантера», отсюда и «зверобой».
К сожалению, места для съемки внутри очень мало, поэтому фотографии могут несколько искажать пропорции предметов.



2. Место механика водителя. Достаточно тесное и с плохим обзором. Но для самходки это считалось приемлемым, большую часть времени она вела огонь из укрытия.
Под прибором наблюдения видны 2 педали. Левая — выключатель главного фрикциона (аналогично сцеплению в авто), правая Педаль Подачи Топлива. По бокам два рычага управления механизмом поворота и справа рычаг переключения передач четырёхступенчатой коробки передач с демультипликатором (8 передач вперёд и 2 назад).

3. Слева от него закреплено несколько памяток. Верхняя напоминает об основных моментах бережного вождения машины, нижняя о порядке выработки топлива из баков.

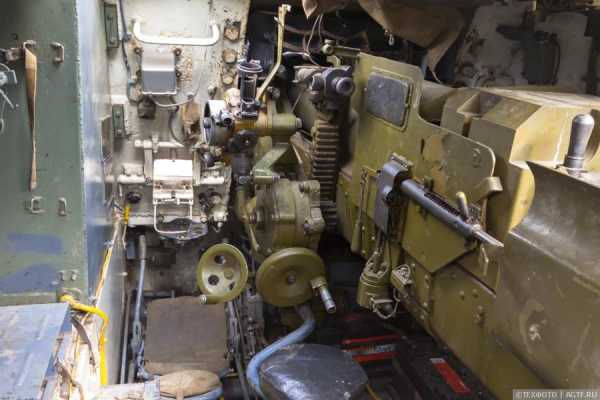

4. Сразу за спиной водителя располагался наводчик.

5. Прошло более 70 лет, но все «крутится» как новое.

6. Боеукладка снарядов и место заряжающего.

7. С другой стороны от орудия располагался командир (обратите внимание на смотровые щели в небольшой башенке в крыше боевого отделения). За его спиной находился «замковый» и вторая часть боеукладки снарядов. Так же на фото видна рукоятка открытия замка клин-затвора орудия.

agtf.ru

СУ-152 и ИСУ-152 - фото

Главная » Техника » Танки и САУ » Танки и САУ СССР » САУ СССР » СУ-152 и ИСУ-152

Фотографии в категории «СУ-152 и ИСУ-152»

Фотографии советских тяжелых самоходных артиллерийских установок СУ-152 и ИСУ-152. Это 152-мм гаубица-пушка МЛ-20С на шасси соответственно танка КВ и танка ИС.

Жизнь в тылу в СССР, СУ-152 и ИСУ-152 &raquo

Советские тяжелые самоходные артиллерийские установки СУ-152 (на данном снимке видна ИСУ-152) движутся на параде по улице Владимирской мимо памятника гетману Украины Богдану Хмельницкому на Софийской площади в Киеве.

Автомобили СССР, СУ-152 и ИСУ-152, Штурм Кенигсберга &raquo

Советские САУ ИСУ-152 и автомобили у разрушенных зданий во взятом Кенигсберге. На переднем плане — автомобиль ГАЗ М1, справа — грузовик американского производства Студебеккер (Studebaker US6).

СУ-152 и ИСУ-152, Прочее из Восточной Пруссии &raquo

Колонна САУ ИСУ-152 338-го гвардейского тяжелого самоходно-артиллерийского полка в Восточной Пруссии. На первой машине видна надпись «Освобожденная Кировоградщина». 338-й гвардейский ТСАП участвовал в штурме Кенигсберга и Пиллау.

Производство в СССР, СУ-152 и ИСУ-152 &raquo

Советская САУ КВ-14 (СУ-14) в ходе огневых испытаний на полигоне Челябинского Кировского завода (ЧКЗ). КВ-14 (СУ-14) – прототип САУ СУ-152.

Производство в СССР, СУ-152 и ИСУ-152 &raquo

Советская САУ КВ-14 (СУ-14) в ходе ночных огневых испытаний на полигоне Челябинского Кировского завода (ЧКЗ). КВ-14 (СУ-14) – прототип САУ СУ-152.

waralbum.ru

СУ-152 и ИСУ-152 - фото

Главная » Техника » Танки и САУ » Танки и САУ СССР » САУ СССР » СУ-152 и ИСУ-152

Фотографии в категории «СУ-152 и ИСУ-152»

Фотографии советских тяжелых самоходных артиллерийских установок СУ-152 и ИСУ-152. Это 152-мм гаубица-пушка МЛ-20С на шасси соответственно танка КВ и танка ИС.

Карельская кампания, СУ-152 и ИСУ-152 &raquo

Захваченная финнами советская тяжелая САУ ИСУ-152 во время транспортировки по железной дороге. Машина с номером 1212.
Одна из двух САУ ИСУ-152, захваченных финскими войсками 25 июня 1944 года в районе Portinhoikka (современное название — Петровка, северо-восточнее Выборга). Была отправлена на ремонт в тыл. В ходе ремонта, эта ИСУ была переделана в тягач (орудие было демонтировано, вероятно из-за полученных повреждений). В финской армии получила обозначение — Ps.745-1. В качестве тягача использовалась до 1964 года. В последствии, на САУ вернули орудие и установили ее в танковом музее в Пароле (Parola), где она ...

Карельская кампания, СУ-152 и ИСУ-152 &raquo

Захваченная финнами советская тяжелая САУ ИСУ-152 во время транспортировки по железной дороге. Машина с номером 1212.
Одна из двух САУ ИСУ-152, захваченных финскими войсками 25 июня 1944 года в районе Portinhoikka (современное название — Петровка, северо-восточнее Выборга). Была отправлена на ремонт в тыл. В ходе ремонта, эта ИСУ была переделана в тягач (орудие было демонтировано, вероятно из-за полученных повреждений). В финской армии получила обозначение — Ps.745-1. В качестве тягача использовалась до 1964 года. В последствии, на САУ вернули орудие и установили ее в танковом музее в Пароле (Parola), где она ...

СУ-152 и ИСУ-152, Белградская операция &raquo

Советские и югославские бойцы 3-го батальона 4-й пролетарской бригады Народно-Освободительной Армии Югославии (НОАЮ) у советской САУ ИСУ-152 на улице освобожденного городка Крушевац (Kruševac, территория современной Сербии).

Карельская кампания, СУ-152 и ИСУ-152 &raquo

Трофейная советская тяжелая САУ ИСУ-152 со снятым орудием, во время ремонта в финской мастерской поселка Пихкаланярви (Pihkalanjärvi).
Пихкаланярви — финское название поселка Дружноселье (до 1948 года). В настоящее время в составе Каменногорского городского поселения Выборгского района Ленинградской области.
Одна из двух САУ ИСУ-152, захваченных финскими войсками 25 июня 1944 года в районе Portinhoikka (современное название — Петровка, северо-восточнее Выборга). Была отправлена на ремонт в тыл. В ходе ремонта, эта ИСУ была переделана в тягач (орудие было демонтировано, вероятно из-за полученных повреждений). В финской армии получила обозначение — Ps.745-1. В качестве тягача ...

Карельская кампания, СУ-152 и ИСУ-152 &raquo

Советская САУ ИСУ-152. САУ была подбита и разрушена внутренним взрывом в ходе сражения при Тали-Ихантала на Карельском перешейке.

waralbum.ru

Суперзверобои. / Оружие / magSpace.ru

Великую Отечественную войну, равно как и Вторую Мировую в целом, часто именуют войной моторов. И правда, появление в войсках огромного количества моторизированной техники кардинально изменило тактику и стратегию войны. Одним из классов новой техники был танк. Появление более мощных двигателей позволило конструкторам-танкостроителям развернуть настоящую гонку вооружений: уже в середине Второй Мировой ни у кого не было сомнений, что краеугольным камнем практического применения танка является противостояние орудия и брони. Вот и наращивались толщина бронелистов и калибр пушек.


Пожалуй, самым эффективным самоходным отечественным средством борьбы с вражескими танками была САУ ИСУ-152. 152-мм орудие МЛ-20С позволяло надежно поражать бронированную технику противника на таких дальностях, с которых «Тигры» или «Пантеры» просто не могли ответить. В войсках эту самоходку даже прозвали «Зверобоем» за эффективное уничтожение немецких «котов». Ну а рассказы о том, как немецкому танку срывало башню после попадания, долго еще будут будоражить воображение людей и вызывать массу споров. В то же время, орудие МЛ-20С по своей сути было пушкой-гаубицей и, как следствие, имело ствол средней длины и относительно малую начальную скорость снаряда. Увеличение длины ствола могло значительно увеличить боевые показатели самоходки. По этой причине в самом начале 1944 года конструкторское бюро завода №100 под руководством Ж.Я. Котина в инициативном порядке берется за создание обновленной версии ИСУ-152. В качестве нового шестидюймового орудия ОКБ-172 (главный конструктор И.И. Иванов) предложило свою новую разработку – пушку БЛ-8. Это орудие было создано на основе довоенной БЛ-7 и изначально проектировалось с учетом особенностей установки на самоходках. Котина предложение устроило и проект ИСУ-152-1 (обозначение состоит из калибра и номера опытной модернизации исходной САУ) стал создаваться именно под эту пушку.

Великая Отечественная, среди прочего, запомнилась и авральными темпами работ. ИСУ-152-1 тоже постигла такая «участь». Первый опытный экземпляр этой самоходной артустановки отправили на полигон уже в июле-месяце. Внешне новая машина получилась грозной. К суровому облику исходной ИСУ-152 добавился длинный ствол пушки с огромным дульным тормозом. Большая часть конструкции перешла опытной самоходке практически без изменений. Поэтому бронекорпус, как и на изначальной ИСУ-152, разделялся на два отделения – моторно-трансмиссионное и боевое. Силовая установка по-прежнему состояла из 12-цилиндрового V-образного дизеля В-2-ИС (520 л.с.), многодискового главного фрикциона и четырехступенчатой коробки передач. Ходовая часть тоже была полностью заимствована у ИСУ-152.

Главное, да в принципе и единственное, отличие ИСУ-152-1 от ИСУ-152 крылось в новом орудии. Пушка БЛ-8 устанавливалась в рамке на лобовой бронеплите. Узел крепления позволял наводить пушку в пределах от -3°10’ до +17°45’ по вертикали и от 2° (влево) до 6°30’ (вправо) по горизонтали. Разница в углах горизонтальной наводки объясняется особенностями установки орудия: оно монтировалось не по центру лобовой плиты, что стало причиной ограничений из-за движения казенника в рубке. 152-мм пушка БЛ-8 имела поршневой затвор и устройство продувки ствола после выстрела. Отдельно стоит остановиться на дульном тормозе орудия. Как видно из его конструкции, он работает по интересной схеме. При выстреле пороховые газы бьют в передний стакан и создают импульс, направленный вперед. После удара газы под давлением следуют назад, где часть их выбрасывается через боковые окна, а оставшийся поток перенаправляется в стороны задней тарелкой тормоза. Таким образом удалось значительно уменьшить количество пороховых газов, уходящих в сторону рубки САУ без особых потерь в эффективности тормоза. Боекомплект пушки состоял из 21 выстрела раздельного заряжания различных типов. Снаряды и гильзы укладывались так же, как и на исходной ИСУ-152, по бортам и у задней стенки рубки. Номенклатура боеприпасов также не претерпела изменений. Это были бронебойно-трассирующие снаряды 53-БР-540 и осколочно-фугасные 53-ОФ-540. Для самообороны экипажа предполагалось оснащать самоходку двумя пистолетами-пулеметами ППШ или ППС с боеприпасами и набором гранат. Также в перспективе планировалось устанавливать на башне крупнокалиберный пулемет ДШК. Однако дополнительного вооружения ИСУ-152-1 в итоге так и не получила.

Экипаж ИСУ-152 из пяти человек – командир, механик-водитель, наводчик, заряжающий и замковый – также сохранился и на ИСУ-152-1.

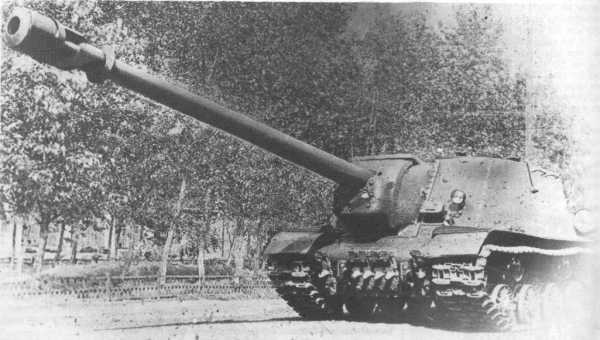

В июле 1944 года опытный экземпляр ИСУ-152-1 под названием «объект 246» был доставлен на Ржевский полигон. Уже первые стрельбы и поездки по полигону оставили неоднозначное впечатление. Более длинный ствол орудия значительно повысил начальную скорость снаряда. Так, бронебойный 53-БР-540 имел начальную скорость 850 м/с против 600 м/с у пушки-гаубицы МЛ-20С. В результате обстрел бронеплит различной толщины произвел настоящий фурор среди испытателей. С километровой дальности опытная самоходка гарантированно пробивала броню любых немецких танков, причем даже в случае попадания под небольшими углами. В порядке эксперимента толщину бронированной плиты, по которой велся огонь, постепенно увеличивали. 150 миллиметров – пробита. 180 – пробита. Наконец, 203. По нормали пробивалась даже такая броня.

БЛ-8 на базе ИСУ-152 (фото yuripasholok.livejournal.com)

С другой стороны, у обновленной самоходки хватало проблем. Дульный тормоз новой конструкции не показывал расчетных характеристик, а ствол оказался менее живучим, чем требовалось. Кроме того, его длина мешала нормально передвигаться по пересеченной местности. Пятиметровая «труба» вкупе с небольшими углами вертикальной наводки и отсутствием поворотной башни очень часто буквально упиралась в землю и требовалась помощь со стороны. Наконец, новое орудие было тяжелее МЛ-20С и усилило нагрузку на переднюю часть ходовой. Ухудшилась маневренность и проходимость.

Опыт с ИСУ-152-1 признали частично удачным, но требующим серьезных доработок. В идеале, для приведения новой самоходки в нормальный вид требовались новый двигатель большей мощности, новая конструкция подвеса орудия с большими углами вертикальной наводки, что в конечном счете потребовало бы перекомпоновать всю бронерубку и даже изменить ее размеры. Выигрыш в боевых характеристиках посчитали недостаточным поводом для столь серьезной доработки. Однако единственная опытная самоходка ИСУ-152-1 не пропала и стала основой для очередной модернизации.

В качестве последнего шанса для обновления ИСУ-152 конструкторам завода №100 и ОКБ-172 разрешили доработать пушку и испытать оборудованную ей самоходку. К концу 44-го года конструкторский коллектив И.И. Иванова уменьшил длину ствола пушки БЛ-8, доработал казенную часть и конструкцию креплений к лобовой бронеплите самоходки-носителя. Получившееся орудие БЛ-10 было установлено на «объект 246» вместо признанного неудачным БЛ-8. Второй вариант модернизации ИСУ-152 был назван ИСУ-152-2 или «объект 247». Начавшиеся в декабре 1944 года испытания «объекта 247», как это ни странно, показали отсутствие улучшения ситуации в какой-либо области. Маневренность и проходимость остались такими же, как и у ИСУ-152-1, а показатели бронепробиваемости, в свою очередь, немного упали.

ИСУ-152 с БЛ-10

К моменту завершения испытаний ИСУ-152-2 стало ясно, что подобные модернизации «Зверобоя» уже не имеют практической ценности. Самоходок с пушками МЛ-20С и так было достаточно, да и боевые характеристики позволяли им совершенно спокойно выполнять свои задачи вплоть до конца войны. Да и послевоенные перспективы подобной машины виделись весьма смутными. Холодная война еще даже не витала в воздухе, а основной проблемой советской промышленности было доведение Великой Отечественной войны до победного конца. Доведение пушки БЛ-10 посчитали ненужным и прекратили, а единственный построенный экземпляр ИСУ-152-2, до этого бывший ИСУ-152-1, был отправлен на хранение. Сегодня его можно увидеть в Бронетанковом музее в г. Кубинке.

 Автор Рябов Кирилл

magspace.ru

СУ-152 и ИСУ-152 - фото

Главная » Техника » Танки и САУ » Танки и САУ СССР » САУ СССР » СУ-152 и ИСУ-152

Фотографии в категории «СУ-152 и ИСУ-152»

Фотографии советских тяжелых самоходных артиллерийских установок СУ-152 и ИСУ-152. Это 152-мм гаубица-пушка МЛ-20С на шасси соответственно танка КВ и танка ИС.

Штурм Берлина, Т-34-85, Танки ИС, Артиллерия СССР, СУ-152 и ИСУ-152 &raquo

Бронетехника и артиллерия 1-го Белорусского фронта на улице Франкфуртер Аллее (Frankfurter Allee) в Берлине. В центре и слева танки Т-34-85, рядом тягач с 203-мм гаубицей Б-4 на прицепе. В кадре четыре тяжелых танка ИС-2, возле легковушки стоит САУ ИСУ-152.

Жизнь в тылу в СССР, СУ-152 и ИСУ-152 &raquo

Советские тяжелые самоходные артиллерийские установки СУ-152 движутся на параде по улице Владимирской мимо памятника гетману Украины Богдану Хмельницкому на Софийской площади в Киеве.

Карельская кампания, СУ-152 и ИСУ-152 &raquo

Советская САУ ИСУ-152 с бортовым номером 1140. САУ была подбита (по финским данным с расстояния 25-30 метров) и разрушена внутренним взрывом в ходе сражения при Тали-Ихантала на Карельском перешейке.

Карельская кампания, Жизнь финских войск, СУ-152 и ИСУ-152 &raquo

Финские солдаты (солдат слева вооружен немецким гранатометом «Панцерфауст») смотрят из окопа на уничтоженную советскую самоходную артиллерийскую установку ИСУ-152. САУ была уничтожена внутренним взрывом в ходе сражения при Тали-Ихантала (25 июня—9 июля 1944 года) на Карельском перешейке. Та же самоходка на этом фото.

waralbum.ru
