Шершень — белорусско-украинский противотанковый ракетный комплекс (ПТРК) третьего поколения. Предназначен для уничтожения бронетехники, защищённых объектов (типа бункер, ДОТ, ДЗОТ) и низколетящих малоскоростных целей (вертолётов, БПЛА). Являясь логическим развитием противотанкового комплекса «Скиф», «Шершень» превосходит его по ряду параметров, а также реализует инженерные решения, уникальные среди конкурентов. Принят на вооружение Армии Республики Беларусь. Предлагается на экспорт.
Описание[ | ]
Базовая модификация ПТРК «Шершень» состоит из установленного на треноге универсального боевого модуля, транспортно-пускового контейнера с ракетой, прибора наведения ПН-С и пульта дистанционного управления, позволяющего управлять огнём с расстояния до 100 м (с проводным каналом связи) и до 300 м (с радиоканалом). Задача боевого расчета, состоящего из двух человек, заключается в развертывании комплекса из походного положения (установки ПТУР, присоединения ПН-С, включения установки и пульта управления), нахождении цели и боевого пуска. Время развертывания комплекса не превышает двух минут. После пуска, задача оператора сводится к контролю работы комплекса и, при необходимости, коррекции точки прицеливания с использованием манипулятора на пульте управления.
Использование в составе комплекса ракеты РК-2 калибра 130 мм или более мощной Б-2М калибра 152 мм позволяет гарантированно поражать все современные бронированные цели вне зависимости от точки попадания (проекции), а с удлиненной ракетой Р-2В, унифицированной с ПТРК «Барьер-В» (в составе «Шершень-Q»), увеличить максимальную дальность стрельбы до 7500 м, что существенно повышает шансы успешной борьбы с надводными целями при проведении антидесантных / антитеррористических операций. Таким образом, возможность использования разных типов ракет без доработки комплекса в совокупности с широким спектром поражаемых целей дает возможность рассматривать «Шершень» не только как ПТРК, а как оборонительно-штурмовое орудие поддержки пехоты в полосе обороны / наступления до батальонного уровня.
Преимущества комплекса[ | ]
- Высокая вероятность поражения целей и точность стрельбы на всех дальностях действия комплекс
ru-wiki.ru
Шершень (ПТРК) — Википедия
Материал из Википедии — свободной энциклопедии
Шершень — белорусско-украинский противотанковый ракетный комплекс (ПТРК) третьего поколения. Предназначен для уничтожения бронетехники, защищённых объектов (типа бункер, ДОТ, ДЗОТ) и низколетящих малоскоростных целей (вертолётов, БПЛА). Являясь логическим развитием противотанкового комплекса «Скиф», «Шершень» превосходит его по ряду параметров, а также реализует инженерные решения, уникальные среди конкурентов. Принят на вооружение Армии Республики Беларусь. Предлагается на экспорт.
Описание

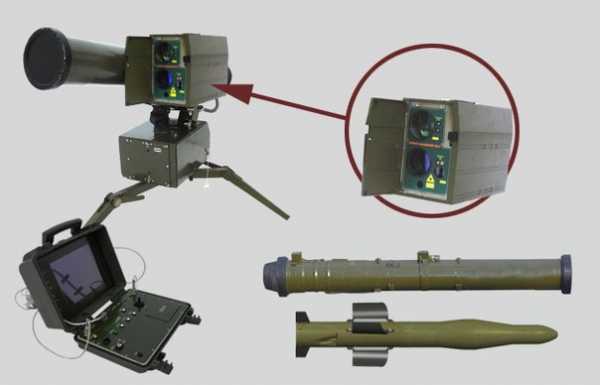

Базовая модификация ПТРК «Шершень» состоит из установленного на треноге универсального боевого модуля, транспортно-пускового контейнера с ракетой, прибора наведения ПН-С и пульта дистанционного управления, позволяющего управлять огнём с расстояния до 100 м (с проводным каналом связи) и до 300 м (с радиоканалом). Задача боевого расчета, состоящего из двух человек, заключается в развертывании комплекса из походного положения (установки ПТУР, присоединения ПН-С, включения установки и пульта управления), нахождении цели и боевого пуска. Время развертывания комплекса не превышает двух минут. После пуска, задача оператора сводится к контролю работы комплекса и, при необходимости, коррекции точки прицеливания с использованием манипулятора на пульте управления.
Использование в составе комплекса ракеты РК-2 калибра 130 мм или более мощной Б-2М калибра 152 мм позволяет гарантированно поражать все современные бронированные цели вне зависимости от точки попадания (проекции), а с удлиненной ракетой Р-2В, унифицированной с ПТРК «Барьер-В» (в составе «Шершень-Q»), увеличить максимальную дальность стрельбы до 7500 м, что существенно повышает шансы успешной борьбы с надводными целями при проведении антидесантных / антитеррористических операций. Таким образом, возможность использования разных типов ракет без доработки комплекса в совокупности с широким спектром поражаемых целей дает возможность рассматривать «Шершень» не только как ПТРК, а как оборонительно-штурмовое орудие поддержки пехоты в полосе обороны / наступления до батальонного уровня.
Видео по теме
Преимущества комплекса
- Высокая вероятность поражения целей и точность стрельбы на всех дальностях действия комплекса, благодаря использованию помехозащищённой лазерной системы наведения с высокоэнергетическим потенциалом оптико-электронного канала ракеты.
- Возможность поражения целей с низкой термоконтрастностью, за счет использования управляемой ракеты, таких как ДОТ, ДЗОТ, огневая точка в многоэтажном здании.
- Наведение ракеты на цель с закрытых позиций и из укрытий, что значительно снижает риск поражения оператора ответным огневым ударом противника и существенно снимает психофизическое воздействие на него. Удаленный пульт управления выносится на расстояние до 100 м от пусковой установки при использовании проводного канала связи и до 300 м при беспроводном управлении.
- Возможность ведения стрельбы в режиме «с превышением» — основной режим при дальности до цели более 1500 м. В данном режиме управляющее излучение от прибора наведения направлено выше цели, что исключает для неё возможность обнаружения атаки до последнего момента — выхода ракеты на линию визирования. Выход на линию визирования происходит менее чем за секунду до поражения.
- Прибор наведения комплекса ПН-С может быть использован в качестве автономного средства разведки и целеуказания (обеспечивается измерение дальностей до 9 км с погрешностью 5 м), а также для управления противотанковыми ракетами, наводимыми по лучу лазера, и выстреливаемыми не только из пускового контейнера, но из артиллерийского орудия или танковой пушки.
- Возможность управления ракетой после пуска, в том числе, перенацеливание её на более важную или опасную цель.
- Возможность использования в составе универсальных боевых модулей с 1, 2 или 4 огневыми каналами, устанавливаемых на различные колесные и гусеничные шасси, речные, морские суда, унифицированных между собой по ракете, прибору наведения и пульту дистанционного управления без дополнительной доработки последних.
- Использование современной энергосберегающей системы питания, обеспечивающей не менее пяти часов непрерывного автономного функционирования.
- Наличие режима «автоматического сопровождения», фактически дающее возможность реализовать принцип «выстрелил — забыл».
- Возможность управления с одного пульта управления несколькими пусковыми установками и/или боевыми модулями (всего до четырёх единиц).
- Малый вес, простота применения, малое время обучения оператора (присутствует компьютерный тренажер).
- Возможность действия комплекса (нескольких комплексов) в составе единой системы управления с автоматизацией процесса разведки, целеуказания и целераспределения.
- Конкурентоспособная стоимость комплекса.
ТТХ
| Общая информация | |
|---|---|
| Количество огневых каналов | 1 — «Шершень» 2 — «Шершень-D» 4 — «Шершень-Q» |
| Используемые ракеты | РК-2, калибр 130 мм. Б-2М, калибр 152 мм. Р-2В |
| Максимальная дальность применения | |
| — по подвижным целям | 5000 м |
| — по неподвижным целям | 5500 м |
| — для ракеты Р-2В | 7500 м |
| Максимальное время полёта ракеты | 24 с (для РК-2 и Б-2М) |
| Боевая часть | тандемная, кумулятивная осколочно-фугасная термобарическая (опционально) |
| Бронепробиваемость за динамической защитой при угле встречи 60° | |
| — ракетой калибра 130 мм | не менее 800 мм |
| — ракетой калибра 152 мм | не менее 1100 мм |
| Дальность обнаружения (распознавания) типовой цели | |
| — днём, при метеорологической дальности видимости до 25 км | не менее 6,5 км |
| — ночью, с использованием тепловизионной камеры | не менее 6 (4,5) км соответственно |
| Наведение ракеты на цель | по лазерному лучу |
| Управление ракетой в полёте | автоматическое с телеориентированием в лазерном луче |
| Углы поворота универсального боевого модуля | |
| — в горизонтальной плоскости | ±85° |
| — в вертикальной плоскости | -1,5° … +25° |
| Условия применения | |
| Рабочая температура окружающей среды | от −30°С до +65°С |
| Пониженное атмосферное давление | 60 кПа (450 мм рт. ст.) |
| Относительная влажность воздуха | до 98 % |
| Прямая оптическая видимость цели: | |
| на местности с высотой до 3000 м над уровнем моря с любым рельефом, грунтом и покровом; | |
| в условиях воздействия активных и пассивных радиопомех, а также оптических помех; | |
| при неблагоприятных метеорологических условиях (туман, дымка, марево, пыль, ветер с порывами до 20 м/с). | |
| Масса | |
| Транспортно-пусковой контейнер с ракетой | 29,5 кг для РК-2 39 кг для Б2-М |
| Прибор наведения | 16 кг |
| Пульт дистанционного управления | 12 кг |
| Переносная пусковая установка | |
| — одноканальная, устанавливаемая на земле | 28 кг |
| — двухканальная, устанавливаемая на земле | 59 кг |
| — двухканальная, устанавливаемая на транспортной базе | 42 кг |
| — четырёхканальная, устанавливаемая на транспортной базе | 65 кг |
| Кабель соединительный на катушке длинной | |
| — 50 м | 3 кг |
| — 100 м | 5,5 кг |
Модификации
- «Шершень» — базовая модификация.
- «Шершень-L» — облегчённый вариант, дальность не более 2,5 км.
- «Шершень-D» — модификация с двумя огневыми каналами.
- «Шершень-Q» — модификация с четырьмя огневыми каналами и автоматическим подъёмником (или без него). Устанавливается на транспортное средство.
Эксплуатанты
Изображения
ПТРК «Шершень» на позиции

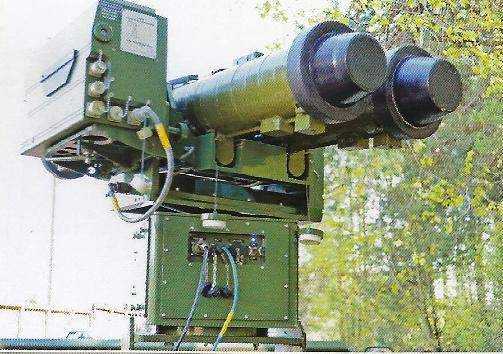

ПТРК «Шершень-D»
ПТРК «Шершень-Q»
Пульт дистанционного управления ПТРК «Шершень»

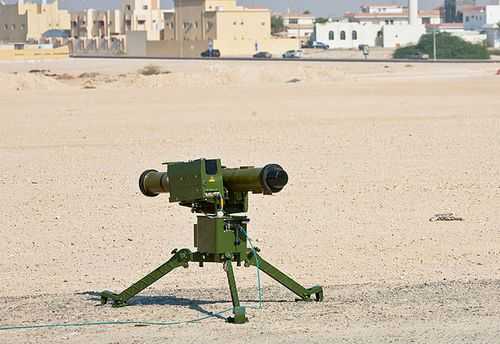

ПТРК «Шершень» в экстремально жарких условиях (+55°С)
ПТРК «Шершень» на защите береговой линии

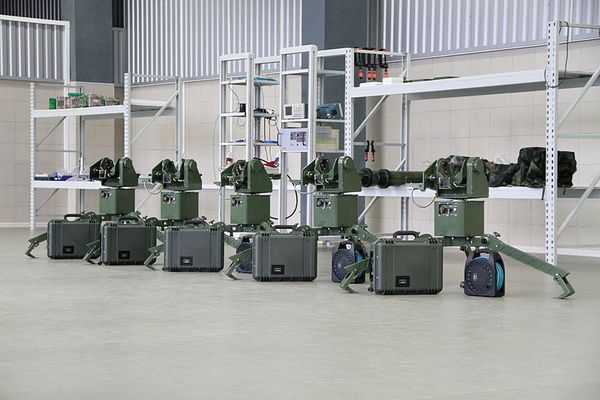

ПТРК «Шершень» производственный участок
ПТРК «Шершень-DM» на бронированном автомобиле Спартан (Streit Group)
ПТРК «Шершень 2.5D»
ПТРК «Шершень 2.5S»
ПТРК «Шершень 5.5S»
См. также
Примечания
Ссылки
wiki2.red
ПТРК «Шершень» — Новейшая разработка белорусского ВПК : фото и видео
В последние годы белорусский ВПК все более настойчиво (правда, пока с переменным успехом) продвигает на международный рынок свои новейшие разработки в области противотанковых вооружений.
К их числу с полным основанием можно отнести противотанковый ракетный комплекс (ПТРК) третьего поколения «Шершень». Являясь дальнейшим развитием белорусско-украинского противотанкового комплекса «Скиф», «Шершень» за счет применения оригинальных технических решений превосходит его по ряду важных параметров.
Так, использование наряду с ракетой РК-2 калибра 130 мм более мощной Б-2М калибра 152 мм (обе разработаны киевским ГосКБ «Луч» и производятся киевским же заводом «Артем») позволяет ПТРК «Шершень», как утверждают разработчики, на дальности до 5000 м гарантированно поражать все современные бронированные цели вне зависимости от точки попадания (проекции). Бронепробиваемость тандемной кумулятивной боевой частью за динамической защитой при угле встречи 60± составляет: ракетой калибра 130 мм — не менее 800 мм, ракетой калибра 152 мм — не менее 1100 мм.
ПТРК «Шершень» можно использовать не только для поражения бронетехники, но и (за счет наличия боеприпасов с осколочно-фугасными и термобарическими боевыми частями) для уничтожения заглубленных защищенных объектов (типа бункера, дота, дзота) и низколетящих малоскоростных целей (вертолетов, беспилотных летательных аппаратов). А применение удлиненной ракеты Р-2В (в версии «Шершень-Q») увеличивает максимальную дальность стрельбы до 7500 м, что существенно повышает шансы успешной борьбы с надводными целями при береговой обороне.
Высокая точность поражения всех разновидностей целей обеспечивается использованием помехозащищенной лазерной системы наведения, которая реализована в приборе наведения ПН-С, разработанном и производимом минским ОАО «Пеленг».
Этот прибор имеет телевизионный и тепловизионный каналы с широкими и узкими полями зрения. Первый режим используется для поиска цели, а второй — для ее захвата. В дополнение к прибору наведения ПН-С может быть установлена тепловизионная камера, что позволяет производить обнаружение и идентификацию целей на большей дальности в сложных метеоусловиях.
На сегодняшний день ПН-С является единственным прибором наведения ПТРК, имеющим встроенный лазерный дальномер, что обеспечивает быстроту и точность наведения. Кроме того, ПН-С может быть использован в качестве автономного средства разведки и целеуказания (обеспечивается измерение дальностей до 9 км с погрешностью 5 м).
Прибор также можно использовать для управления противотанковыми ракетами, наводимыми по лучу лазера и выстреливаемыми не только из пускового контейнера, но и из артиллерийского орудия или танковой пушки. Это позволяет применять прибор для наведения других ракет, разработанных КБ «Луч», включая 100-, 105-, 115-, 120- и 125-мм боеприпасы.
После пуска ракеты задача оператора сводится к контролю за траекторией полета и, при необходимости, коррекции точки прицеливания при помощи джойстика на выносном пульте управления.
Таким образом, хотя в ПТРК «Шершень» фактически реализован принцип «выстрелил и забыл», также имеется возможность перенацеливания ракеты на более важную или опасную цель.
Важной особенностью этого ПТРК является возможность наводить ракету на цель с закрытых позиций и из укрытий, что значительно снижает риск поражения оператора ответным огневым ударом противника и существенно уменьшает психофизическое воздействие на него.
Удаленный пульт управления можно выносить на расстояние до 100 м от пусковой установки при использовании проводного канала связи и до 300 м при беспроводном управлении. На сегодняшний день функция беспроводного дистанционного управления реализована только в ПТРК «Шершень».
Причем с одного пульта можно управлять несколькими пусковыми установками и/или боевыми модулями (до четырех). Предусмотрена и возможность действия комплекса (нескольких комплексов) в составе единой системы управления с автоматизацией процесса разведки, целеуказания и целераспределения.
На сегодняшний день можно говорить о четырех модификациях ПТРК «Шершень».
Базовая версия состоит из установленного на треноге универсального боевого модуля, транспортно-пускового контейнера с одной ракетой, прибора наведения ПН-С и пульта дистанционного управления. Время развертывания комплекса боевым расчетом из двух человек не превышает двух минут.
- «Шершень-L» представляет собой облегченный вариант для стрельбы с плеча на дальность не более 2,5 км.
- «Шершень-D» — модификация с двумя огневыми каналами, возможностью установки на транспортном средстве.
- «Шершень-Q» является модификацией с четырьмя огневыми каналами и автоматическим подъемником (или без него). Устанавливается в качестве боевого модуля на транспортное средство.
Добавим, что, несмотря на бесспорные преимущества ПТРК «Шершень» над аналогичными разработками, информации в открытых источниках о массовых продажах этого оружия пока не опубликовано.
huntsmanblog.ru
Шершень (ПТРК) Википедия
| Общая информация | |
|---|---|
| Количество огневых каналов | 1 — «Шершень» 2 — «Шершень-D» 4 — «Шершень-Q» |
| Используемые ракеты | РК-2, калибр 130 мм. Б-2М, калибр 152 мм. Р-2В |
| Максимальная дальность применения | |
| — по подвижным целям | 5000 м |
| — по неподвижным целям | 5500 м |
| — для ракеты Р-2В | 7500 м |
| Максимальное время полёта ракеты | 24 с (для РК-2 и Б-2М) |
| Боевая часть | тандемная, кумулятивная осколочно-фугасная термобарическая (опционально) |
| Бронепробиваемость за динамической защитой при угле встречи 60° | |
| — ракетой калибра 130 мм | не менее 800 мм |
| — ракетой калибра 152 мм | не менее 1100 мм |
| Дальность обнаружения (распознавания) типовой цели | |
| — днём, при метеорологической дальности видимости до 25 км | не менее 6,5 км |
| — ночью, с использованием тепловизионной камеры | не менее 6 (4,5) км соответственно |
| Наведение ракеты на цель | по лазерному лучу |
| Управление ракетой в полёте | автоматическое с телеориентированием в лазерном луче |
| Углы поворота универсального боевого модуля | |
| — в горизонтальной плоскости | ±85° |
| — в вертикальной плоскости | -1,5° … +25° |
| Условия применения | |
| Рабочая температура окружающей среды | от −30°С до +65°С |
| Пониженное атмосферное давление | 60 кПа (450 мм рт. ст.) |
| Относительная влажность воздуха | до 98 % |
| Прямая оптическая видимость цели: | |
| на местности с высотой до 3000 м над уровнем моря с любым рельефом, грунтом и покровом; | |
| в условиях воздействия активных и пассивных радиопомех, а также оптических помех; | |
| при неблагоприятных метеорологических условиях (туман, дымка, марево, пыль, ветер с порывами до 20 м/с). | |
| Масса | |
| Транспортно-пусковой контейнер с ракетой | 29,5 кг для РК-2 39 кг для Б2-М |
| Прибор наведения | 16 кг |
| Пульт дистанционного управления | 12 кг |
| Переносная пусковая установка | |
| — одноканальная, устанавливаемая на земле | 28 кг |
| — двухканальная, устанавливаемая на земле | 59 кг |
| — двухканальная, устанавливаемая на транспортной базе | 42 кг |
| — четырёхканальная, устанавливаемая на транспортной базе | 65 кг |
| Кабель соединительный на катушке длинной | |
| — 50 м | 3 кг |
| — 100 м | 5,5 кг |
wikiredia.ru
Шершень (ПТРК) — ВиКи
| Общая информация | |
|---|---|
| Количество огневых каналов | 1 — «Шершень» 2 — «Шершень-D» 4 — «Шершень-Q» |
| Используемые ракеты | РК-2, калибр 130 мм. Б-2М, калибр 152 мм. Р-2В |
| Максимальная дальность применения | |
| — по подвижным целям | 5000 м |
| — по неподвижным целям | 5500 м |
| — для ракеты Р-2В | 7500 м |
| Максимальное время полёта ракеты | 24 с (для РК-2 и Б-2М) |
| Боевая часть | тандемная, кумулятивная осколочно-фугасная термобарическая (опционально) |
| Бронепробиваемость за динамической защитой при угле встречи 60° | |
| — ракетой калибра 130 мм | не менее 800 мм |
| — ракетой калибра 152 мм | не менее 1100 мм |
| Дальность обнаружения (распознавания) типовой цели | |
| — днём, при метеорологической дальности видимости до 25 км | не менее 6,5 км |
| — ночью, с использованием тепловизионной камеры | не менее 6 (4,5) км соответственно |
| Наведение ракеты на цель | по лазерному лучу |
| Управление ракетой в полёте | автоматическое с телеориентированием в лазерном луче |
| Углы поворота универсального боевого модуля | |
| — в горизонтальной плоскости | ±85° |
| — в вертикальной плоскости | -1,5° … +25° |
| Условия применения | |
| Рабочая температура окружающей среды | от −30°С до +65°С |
| Пониженное атмосферное давление | 60 кПа (450 мм рт. ст.) |
| Относительная влажность воздуха | до 98 % |
| Прямая оптическая видимость цели: | |
| на местности с высотой до 3000 м над уровнем моря с любым рельефом, грунтом и покровом; | |
| в условиях воздействия активных и пассивных радиопомех, а также оптических помех; | |
| при неблагоприятных метеорологических условиях (туман, дымка, марево, пыль, ветер с порывами до 20 м/с). | |
| Масса | |
| Транспортно-пусковой контейнер с ракетой | 29,5 кг для РК-2 39 кг для Б2-М |
| Прибор наведения | 16 кг |
| Пульт дистанционного управления | 12 кг |
| Переносная пусковая установка | |
| — одноканальная, устанавливаемая на земле | 28 кг |
| — двухканальная, устанавливаемая на земле | 59 кг |
| — двухканальная, устанавливаемая на транспортной базе | 42 кг |
| — четырёхканальная, устанавливаемая на транспортной базе | 65 кг |
| Кабель соединительный на катушке длинной | |
| — 50 м | 3 кг |
| — 100 м | 5,5 кг |
www.xn--b1aeclack5b4j.xn--j1aef.xn--p1ai
Беларусь представила свой новый ПТРК «Шершень» — Военный информатор
Шершень ПТРК (c) Автор;Андрей Артюховский
Шершень — белорусский противотанковый ракетный комплекс (ПТРК) третьего поколения. Предназначен для уничтожения бронетехники, защищённых объектов (типа бункер, ДОТ, ДЗОТ) и низколетящих малоскоростных целей (вертолётов, БПЛА).
Являясь логическим развитием противотанкового комплекса «Скиф», «Шершень» превосходит его по ряду параметров, а так же реализует инженерные решения, уникальные среди конкурентов.
Базовая модификация ПТРК «Шершень» состоит из установленного на треноге универсального боевого модуля, транспортно-пускового контейнера с ракетой, прибора наведения ПН-С и пульта дистанционного управления, позволяющего управлять огнем с расстояния до 100 м. (с проводным каналом связи) и до 300 м. (с радиоканалом).
Задача боевого расчета, состоящего из двух человек, заключается в развертывании комплекса из походного положения (установки ПТУР, присоединения ПН-С, включения установки и пульта управления), нахождении цели и боевого пуска. Время развертывания комплекса не превышает двух минут. После пуска, задача оператора сводится к контролю работы комплекса и, при необходимости, коррекции точки прицеливания с использованием манипулятора на пульте управления.
Использование в составе комплекса ракеты РК-2 калибра 130 мм или более мощной Б-2М калибра 152 мм позволяет гарантированно поражать все современные бронированные цели в независимости от точки попадания (проекции), а с удлиненной ракетой Р-2В, унифицированной с ПТРК «Барьер-В» (в составе «Шершень-Q»), увеличить максимальную дальность стрельбы до 7500 м, что существенно повышает шансы успешной борьбы с надводными целями при проведении антидесантных / антитеррористических операций.
Таким образом, возможность использования разных типов ракет без доработки комплекса в совокупности с широким спектром поражаемых целей дает возможность рассматривать «Шершень» не только как ПТРК, а как оборонительно-штурмовое орудие поддержки пехоты в полосе обороны / наступления до батальонного уровня.
Высокая вероятность поражения целей и точность стрельбы на всех дальностях действия комплекса, благодаря использованию помехозащищенной лазерной системы наведения с высокоэнергетическим потенциалом оптико-электронного канала ракеты.
Возможность поражения целей с низкой термоконтрастностью, за счет использования управляемой ракеты, таких как ДОТ, ДЗОТ, огневая точка в многоэтажном здании.
Наведение ракеты на цель с закрытых позиций и из укрытий, что значительно снижает риск поражения оператора ответным огневым ударом противника и существенно снимает психофизическое воздействие на него. Удаленный пульт управления выносится на расстояние до 100 м от пусковой установки при использовании проводного канала связи и до 300 м при беспроводном управлении (на сегодняшний день функция беспроводного дистанционного управления реализовано только в ПТРК «Шершень»).
Возможность ведения стрельбы в режиме «с превышением» — основной режим при дальности до цели более 1500 м. В данном режиме управляющее излучение от прибора наведения направлено выше цели, что исключает для неё возможность обнаружения атаки до последнего момента — выхода ракеты на линию визирования. Выход на линию визирования происходит менее чем за секунду до поражения.
Прибор наведения комплекса ПН-С на сегодняшний день является единственным прибором наведения ПТРК, имеющим встроенный лазерный дальномер, что обеспечивает быстроту и точность наведения. Кроме того, ПН-С может быть использован в качестве автономного средства разведки и целеуказания (обеспечивается измерение дальностей до 9 км с погрешностью 5 м), а также для управления противотанковыми ракетами, наводимыми по лучу лазера, и выстреливаемыми не только из пускового контейнера, но из артиллерийского орудия или танковой пушки.
Возможность управления ракетой после пуска, в том числе, перенацеливание её на более важную или опасную цель.
Возможность использования в составе универсальных боевых модулей с 1-им, 2-мя или 4-мя огневыми каналами, устанавливаемых на различные колесные и гусеничные шасси, речные, морские суда, унифицированных между собой по ракете, прибору наведения и пульту дистанционного управления без дополнительной доработки последних.
Использование современной энергосберегающей системы питания, обеспечивающей не менее пяти часов непрерывного автономного функционирования.
Наличие режима «автоматического сопровождения», фактически дающее возможность реализовать принцип «выстрелил — забыл».
Возможность управления с одного пульта управления несколькими пусковыми установками и/или боевыми модулями (всего до четырёх единиц.
Малый вес, простота применения, малое время обучения оператора (присутствует компьютерный тренажер).
Возможность действия комплекса (нескольких комплексов) в составе единой системы управления с автоматизацией процесса разведки, целеуказания и целераспределения.
Конкурентоспособная стоимость комплекса.
Источники:
1. Шершень (ПТРК)
Похожие новости:
military-informant.com
Проект самоходного ПТРК «Москит» (Беларусь) » Военное обозрение
Современные сухопутные войска нуждаются в самоходных противотанковых ракетных комплексах, способных бороться с бронетехникой или укреплениями противника. Несколько лет назад очередной проект подобной машины был представлен белорусской компанией «Минотор-сервис». Боевая машина «Москит» с ракетным вооружением предлагается в качестве перспективного средства усиления подразделений сухопутных войск, способного уничтожать различные цели на поле боя.В составе самоходного ПТРК «Москит» используются основные комплектующие белорусского производства. В частности, шасси и ракетный комплекс были разработаны в Республике Беларусь с использованием отечественных и зарубежных узлов и агрегатов. Предполагается, что новый противотанковый комплекс сможет заинтересовать белорусских и зарубежных военных, после чего начнется полномасштабное производство подобной техники. Тем не менее, пока ПТРК «Москит» не стал предметом нового контракта.
Противотанковый комплекс «Москит» является очередной боевой машиной одноименного семейства. Ранее компания «Минотор-сервис» уже предлагала подобную технику собственной разработки, однако она имела иную архитектуру и базировалась на другом шасси. Так, был разработан вариант транспортной гусеничной машины 3Т «Москит» с пусковой установкой противотанковых ракет на задней грузовой площадке. Тем не менее, подобная боевая машина не заинтересовала заказчиков ввиду низких характеристик и отсутствия какой-либо защиты экипажа. По-видимому, в рамках исправления недостатков имеющегося проекта был создан новый противотанковый комплекс.
Предлагаемый сейчас заказчикам самоходный ПТРК «Москит» построен на основе универсального гусеничного шасси «778». Эта разработка предлагается в качестве замены сравнительно старым шасси МТ-ЛБ и МТ-ЛБу. По информации разработчика, машина «778» может использоваться в качестве базы для техники различного назначения, от транспортных средств до военной техники с вооружением. В случае с ПТРК «Москит» используется специальный доработанный вариант шасси «778». От базового он отличается меньшими размерами и некоторыми другими характеристиками.
Базовое шасси комплекса «Москит» имеет длину 5,65 м, ширину 2,4 м и высоту (по крыше) 1,9 м. Полная масса, в зависимости от полезной нагрузки и состава дополнительного оборудования, достигает 12 т, из которых до 2 т приходится на груз или специальную аппаратуру. Для размещения экипажа, пассажиров, груза или целевого оборудования имеется отсек объемом около 8 куб. м. Корпус машины изготавливается из броневых листов, обеспечивающих защиту от пуль стрелкового оружия и осколков артиллерийских снарядов.
Универсальное шасси «778» имеет любопытную компоновку. В передней части бронекорпуса предусматривается моторный отсек, выполненный в виде «автомобильного» капота. Позади двигателя находится обитаемый отсек с рабочими местами экипажа и объемом для размещения полезной нагрузки. По некоторым причинам, вероятно, из-за необходимости обеспечить правильное распределение веса при сохранении приемлемых габаритов, агрегаты трансмиссии располагаются под обитаемым объемом, а ведущие колеса гусеничного движителя находятся в кормовой части корпуса.

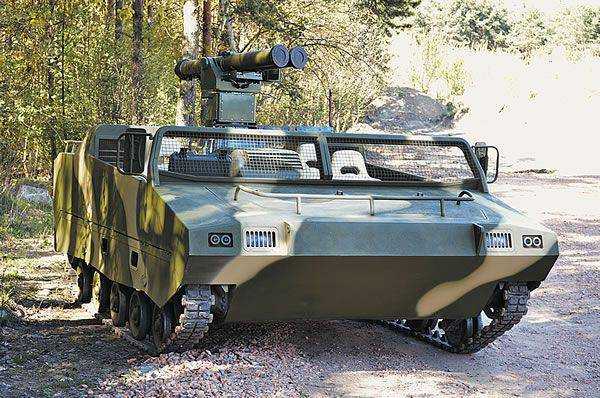

ПТРК на базе шасси 3Т. Фото Minotor-service.by
По информации разработчика, шасси «778» оснащается 6-цилиндровым дизельным двигателем мощностью 220 кВт. Заказчикам предлагаются два варианта трансмиссии. В первом случае используется гидромеханическая система с автоматическим переключением передач. Имеются 6 передач переднего хода и 1 заднего. Второй вариант – механическая трансмиссия с 8 передними передачами и 2 задними. В обоих случаях в составе трансмиссии используется двухпоточный бесступенчатый механизм поворота с гидростатическим приводом в дополнительной ветви.
Шасси «778» имеет гусеничный движитель с шестью опорными катками на каждом борту. Катки оснащаются индивидуальной торсионной подвеской и дополнительными амортизаторами. Для правильного распределения нагрузки опорные катки распределены неравномерно: расстояние между первыми тремя парами катков больше, чем между остальными. Ведущие колеса расположены в корме корпуса, направляющие – в передней части. Верхняя ветвь гусеницы лежит на поддерживающих роликах. Машина «778» оснащается металлическими гусеничными лентами с параллельным резинометаллическим шарниром.
Заявлена максимальная скорость на шоссе до 70 км/ч. Предусматриваются топливные баки общим объемом 100 л, позволяющие преодолеть до 300 км на одной заправке. Шасси «778» способно подниматься на стенки высотой до 0,5 м и пересекать рвы шириной до 1,35 м. Обеспечивается подъем на 35-градусный склон и движение с креном до 20°. За счет герметизированного корпуса и сравнительно малой массы машина способна плавать. Передвижение по воде осуществляется за счет перематывания гусениц. Максимальная скорость в таком случае не превышает 4-5 км/ч.

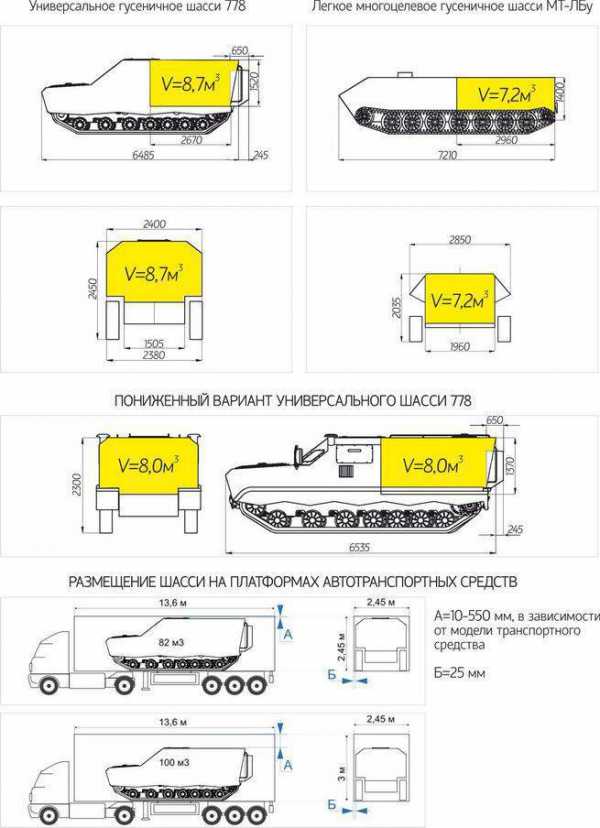

Схема шасси «778». Рисунок Minotor-service.by
Собственный экипаж машины «778» состоит из двух человек – командира и водителя. При использовании шасси в качестве основы для иной техники экипаж увеличивается соответствующим образом. Для наблюдения за обстановкой экипаж располагает крупными лобовыми стеклами. В наклонной части корпуса предусматривается дополнительное остекление. Доступ в обитаемый объем осуществляется через кормовую дверь.
В варианте самоходного противотанкового комплекса шасси «778» оснащается набором специального оборудования, устанавливаемого в кормовом грузовом отсеке. В качестве основного вооружения в ПТРК «Москит» используется система «Шершень-Д» совместной белорусско-украинской разработки. Пусковая установка для ракет монтируется на специальном подъемном механизме. В походном положении выдвижные элементы противотанкового комплекса располагаются внутри грузового отсека и сверху закрываются крышкой, находящейся на одном уровне с крышей корпуса. Перед применением весь блок вооружения поднимается вверх, позволяя выполнять стрельбу.
На подъемном механизме пусковой установки монтируются блок прицельного оборудования и крепления для двух транспортно-пусковых контейнеров с ракетами. Внутри грузового отсека шасси находится пульт оператора с монитором для выведения сигнала с оптико-электронных систем и органами управления. Все операции по управлению и обслуживанию ракетного комплекса осуществляются без покидания защищенного объема. Так, перезарядка пусковой установки осуществляется после ее опускания внутрь корпуса. Находясь под защитой брони, оператор может снять пустые контейнеры и установить новые.
Пусковая установка ПТРК «Шершень-Д». Фото Vestnik-rm.ru
Для использования в составе ПТРК «Шершень-Д» предлагаются несколько типов ракет с различными характеристиками. Изделие РК-2 имеет калибр 130 мм и вместе с контейнером весит 29,5 кг. Кроме того, существует ракета Б-2М калибра 152 мм, масса которой (с ТПК) составляет 39 кг. Ракеты могут оснащаться осколочно-фугасной, тандемной кумулятивной или термобарической боевой частью. Неподвижные цели могут уничтожаться на дальностях до 5,5 км, подвижные – до 5 км. Имеются сообщения о разработке ракет с дальностью до 7,5 км.
Все ракеты комплекса «Шершень-Д» имеют полуавтоматическую систему наведения по лазерному лучу. Задача оператора состоит в удержании прицельной марки на цели. При этом на цель направляется луч лазера, по которому во время полета ориентируется ракета. За счет собственной автоматики боеприпас корректирует свою траекторию и остается на луче. Аппаратура управления комплекса имеет два целевых канала.
Утверждается, что ракеты белорусско-украинского противотанкового комплекса способны поражать бронированные цели, оснащенные динамической защитой. При угле встречи 60° обеспечивается пробитие гомогенной брони толщиной 800 мм (ракетой калибра 130 мм) или не менее 1100 мм (ракетой калибра 152 мм).
В грузовом отсеке базового шасси располагается до 10 ракет, включая две на пусковой установке. Обслуживание ракетного комплекса осуществляется оператором, рабочее место которого находится рядом с выдвижной пусковой установкой. В его задачи входит поиск и атака целей, а также перезарядка пусковой установки.
Ранее публиковались фотографии легкого самоходного ПТРК на базе шасси 3Т с открытой кабиной. До недавнего времени новая боевая машина «Москит» на шасси с полноценным бронекорпусом существовала только на различных рисунках. Не так давно в свободном доступе появились фотографии опытного образца (по другим данным, натурного макета) такой машины. Подробности хода проекта пока отсутствуют.
Первая информация о проекте ПТРК «Москит» на новом шасси появилась достаточно давно. Тем не менее, до сих пор отсутствуют сведения о контрактах на поставку подобной техники. По-видимому, оригинальный проект пока не смог заинтересовать потенциальных заказчиков. Ожидалось, что первым заказчиком новой техники должно было стать министерство обороны Республики Беларусь. После могли появиться и экспортные контракты. Однако до сих пор не было подписано ни одного контракта на поставку такой техники. Вероятно, белорусские военные не видят смысла в закупках такой техники и в дальнейшей ее эксплуатации в войсках.
Тем не менее, компания «Минотор-сервис» продолжает разработку новых машин различного назначения, в том числе и построенных на базе шасси «778». В последние годы демонстрировались транспортные и боевые машины различных типов. В частности, регулярно на различных выставках демонстрируется машина радиоэлектронной борьбы Kiwi. Однако информация о закупках подобной техники пока не поступала.
По материалам сайтов:
http://minotor-service.by/
http://vestnik-rm.ru/
http://nationaldefense.ru/
http://gurkhan.blogspot.ru/
topwar.ru
