Французские танки Первой мировой войны » Военное обозрение

В предыдущем материале были рассмотрены немецкие танки Первой мировой войны. Эволюция и перспективы танков способствовали созданию танков и во Франции.

Требования французских военных к танку


Практически одновременно с Англией, в начале 1916 года, во Франции началась разработка штурмовых танков для преодоления подготовленной обороны противника, завершившаяся созданием средних танков CA-1 «Шнейдер» и «Сен-Шамон». Несколько позже, в мае 1916 года, на фирме Renault, производящей автомобили, под руководством Луи Рено была предложена концепция создания танка принципиально другого легкого класса — танка непосредственной поддержки пехоты.

Танки СА-1 и «Сен-Шамон» по своему назначению и возможностям не могли удовлетворить требования военных. Громоздкие и неповоротливые средние танки, которым отводилась роль «тарана», были легкой добычей артиллерии противника, и их необходимо было дополнить многочисленными легкими боевыми машинами для непосредственного сопровождения пехоты и действия в ее боевых порядках, которые имели бы больше шансов на успех и выживание на поле боя.

Военное ведомство вначале не спешило поддерживать этот проект, ориентируясь на разработку штурмовых танков, но впоследствии поддержало запуск танка в серийное производство, и он стал самым массовым танком Первой мировой войны. Танк был принят на вооружение в 1917 году под индексом Renault FT-17.

Самый массовый танк Первой мировой войны


Этот танк стал первым в мире серийным легким танком и первым танком, производство которого осуществлялось конвейерным способом. Танк Renault FT-17 был также первым танком классической компоновки – он имел вращающуюся башню, отделение управления в передней части корпуса, боевое отделение в центре танка и моторно-трансмиссионное в корме корпуса. Renault FT-17 стал одним из самых удачных танков Первой мировой войны и во многом определил дальнейшее развитие конструкторской мысли в танкостроении. Массовость танка Renault FT-17 обеспечивалась за счет простоты его конструкции и дешевизны в производстве. Танк разрабатывали на фирме, массово производившей автомобили, в связи с этим многие идеи и способ производства из автомобилестроения перекочевали в конструкцию танка.

Принятая компоновка танка с двумя членами экипажа устраняла ряд недостатков по обитаемости экипажа средних и тяжелых танков того времени. Механик-водитель размешался в носовой части корпуса, и ему обеспечивался хороший обзор. Стрелок с оружием (пушкой или пулеметом) находился во вращающейся башне стоя или полусидя в брезентовой петле, которую позже заменили регулируемым по высоте сиденьем. Танк Renault FT-17 по сравнению с другими танками был малозаметным, его габариты длина 4,1м (без «хвоста»), 5,1 м (с «хвостом»), ширина 1,74 м, высота 2,14 м.

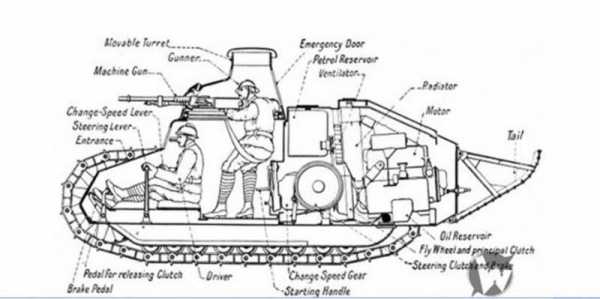

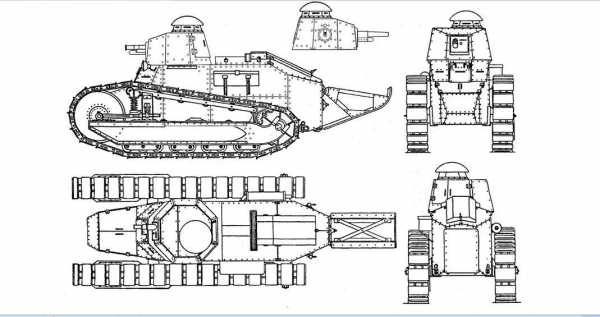

Компоновка танка Renault FT-17

Обитаемое отделение было отгорожено от моторно-трансмиссионного стальной перегородкой с двумя зарешеченными окошками для циркуляции воздуха. Окошки были снабжены откидными заслонками для защиты экипажа в случае возгорания двигателя. Это исключало попадание паров бензина и выхлопных газов в отделение управления, уменьшала опасность для экипажа при возникновении пожара в МТО, обеспечивало лучшее распределение веса по длине танка и улучшало проходимость.

Посадка экипажа осуществлялась через трехстворчатый носовой люк или через запасной люк в кормовой части башни. поворот башни стрелок осуществлял усилием плеч и спины с помощью наплечников, производя грубую наводку оружия. С помощью плечевого упора пушки или пулемета он более точно наводил оружие на цель. Вес танка в пулеметной версии был 6,5 т, в пушечной 6,7 т.

Корпус танка был «классической» клепаной конструкции, к каркасу из уголков и фасонных деталей заклепками и болтами крепились броневые листы и детали ходовой. Первые образца танка имели литую лобовую часть корпуса и литую башню со сферическим наблюдательным «куполом», который был выполнен заодно с крышей башни. Впоследствии «купол» заменили цилиндрическим колпаком с пятью смотровыми щелями и грибовидной откидывающейся крышкой. Это упростило изготовление и улучшило вентиляцию.

Сложность с производством броневых отливок нужного профиля заставили перейти на корпус и башню полностью клепаным из катаных листов. Толщина брони лба корпуса и башни в литом исполнении составляла 22 мм, в клепаном 16 мм. Толщина брони в клепанном варианте корпуса 16 мм, лба башни 16 мм, кормы башни 14 мм, крыши башни 8 мм и днища 6 мм.

Применение вращающейся башни обеспечивало большую огневую мощь в бою по сравнению с безбашенными танками. Танк выпускался в двух версиях- «пушечной» и «пулеметной», различающихся установкой в башне соответствующего вооружения. Большая часть танков была выпущена в «пулемётной» версии. В «пушечной» версии устанавливалась полуавтоматическая 37-мм нарезная пушка «Гочкис» с длиной ствола 21 калибр, в «пулеметной» версии в башне устанавливался «длинный» 8-мм станковый пулемет «Гочкис».

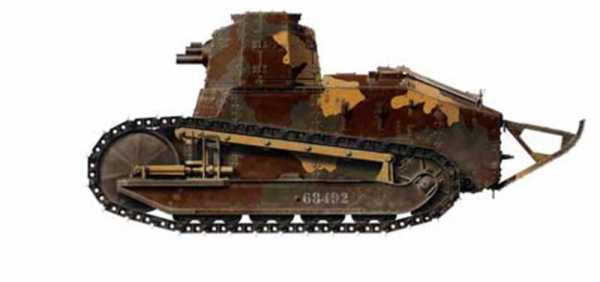

[center]Пулеметная версия танка Renault FT-17

Оружие размещалась в лобовой части башни, в полусферической броневой маске на горизонтальных цапфах, установленной в поворотном по вертикали броневом щитке. Наведение оружия осуществлялось её свободным качанием при помощи плечевого упора, максимальные углы вертикальной наводки составляли от −20 до +35 градусов.

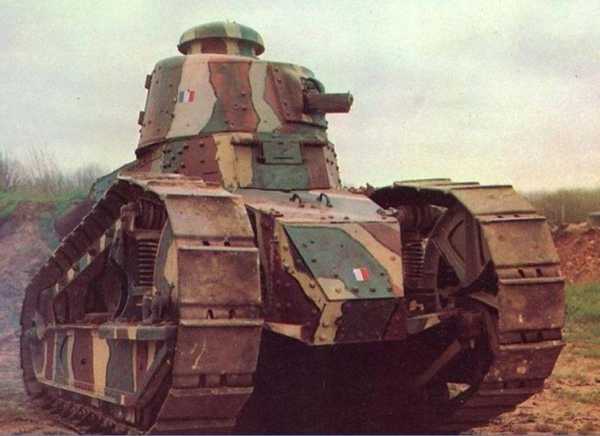

Пушечная версия танка Renault FT-17

Боекомплект пушки 237 снарядов (200 осколочных, 25 бронебойных и 12 шрапнельных снарядов) располагалась на днище и стенках боевого отделения. Боекомплект к пулемету составлял 4800 патронов. Для ведения огня использовался телескопический прицел, защищенный стальным кожухом. Пушка обеспечивала скорострельность до 10 выстр./ мин и дальность стрельбы до 2400 м, однако по условиям видимости цели из танка эффективная стрельба была до 800 м. Бронебойный снаряд мог пробивать 12-мм броню на дальности до 500 м.

В качестве силовой установки на танке был установлен двигатель от грузовика Renault мощностью 39 л.с., обеспечивающий максимальную скорость всего лишь 7,8 км/час и запас хода 35 км, что для легкого танка было явно мало. Крутящий момент через коническое сцепление передавался на механическую коробку передач, имевшую четыре скорости вперед и одну назад. Механизмами поворота служили бортовые фрикционы. Для управления танком механик-водитель пользовался двумя рычагами поворота, рычагом управления коробки передач, педалями газа, сцепления и ножного тормоза.

Ходовая часть на каждом борту состояла из 9 опорных и 6 поддерживающих катков малого диаметра, направляющего и ведущего колес и гусеницы. Балансирная подвеска устанавливалась на листовых рессорах, прикрытых броневыми листами. Шесть поддерживающих катков объединялись в обойме, задний конец которой крепился на шарнире. Передний конец подрессоривался спиральной пружиной, обеспечивавшей постоянство натяжения гусеницы. Ходовая обеспечивала танку минимальный радиус поворота 1,4 м, равный ширине колеи машины. Танк был хорошо узнаваем по большому диаметру направляющего колеса, вынесенному вперед-вверх с целью повышения проходимости при преодолен вертикальных препятствий, окопов и воронок на поле боя.

Гусеница танка крупнозвенчатая, цевочного зацепления шириной 324 мм, обеспечивала небольшое удельное давление на грунт 0,48 кг/кв. см и удовлетворительные характеристики по проходимости на рыхлом грунте. Для повышения проходимости через рвы и окопы танк имел съемный «хвост», поворотом закидывающийся на крышу моторного отделения, с помощью которого машина была способна преодолевать ров шириной до 1,8 м и эскарп высотой до 0,6 м и не опрокидывалась на подъёмах до 35°.

Вместе с тем танк обладал низкой скоростью и малым запасом хода, что требовало применения специальных транспортных средств доставки танков к месту применения.

Несмотря на недостатки, танк Renault FT-17 благодаря своим небольшим габаритам и весу был намного эффективнее средних и тяжелых танков, особенно на пересеченной и лесистой местности. Он стал основной машиной французских танковых сил, «символом победы» Франции в войне и наилучшим образом продемонстрировал перспективность танков. Танк Renault FT-17 стал самым массовым танком Первой мировой войны, и во Франции было выпущено около 3500 таких танков. По лицензии он выпускался и в других странах, всего было выпущено 7820 этих танков различных модификаций, и он эксплуатировался до 1940 года.

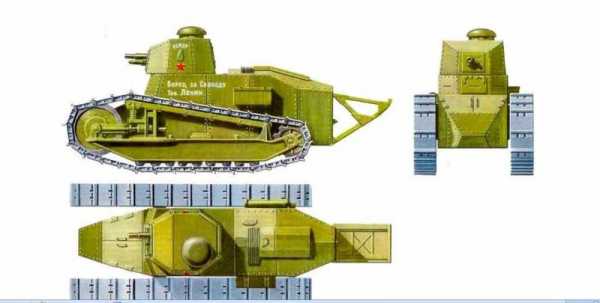

Танк «Борец за свободу товарищ Ленин» на базе танка Renault FT-17

В 1919 году шесть танков Renault FT-17 были захвачены красноармейцами под Одессой. Один танк на заводе «Красное Сормово» тщательно скопировали и выпустили с двигателем АМО и броней Ижорского завода под именем «Борец за свободу товарищ Ленин», который стал первым советским танком.

Штурмовой танк СА-1 «Шнейдер»


Во Франции, практически одновременно с Англией, началась разработка танков. В концепцию танка также была заложена идея создания штурмового танка для прорыва подготовленной обороны противника. Решение о разработке танка было принято в январе 1916 года и по инициативе «отца» французских танков Жана Этьена его разработка была поручена фирме «Шнейдер». В короткие сроки были изготовлены и испытаны опытные образцы танка и в сентябре 1916 года первые штурмовые танки СА-1 начали поступать в армию.

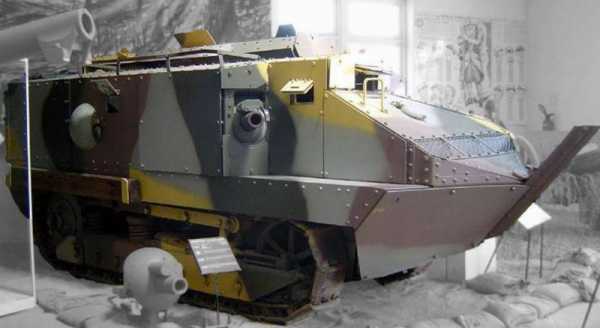

Танк СА-1 в музее

Французы, как и англичане, создавали танк СА-1 как «сухопутный крейсер». Корпус танка представлял собой бронированную коробку с вертикальными стенками. Передняя часть корпуса была в форме носа корабля, облегчая преодолевать рвы и резать проволочные заграждения.

Корпус танка собирался из броневых плит, закрепленных болтами и заклепками на каркасе, устанавливался на прямоугольной жесткой раме и возвышался над ходовой частью. Сзади корпус был оборудован небольшим «хвостом», способствовавшим увеличению проходимости машины и обеспечивающим преодоление траншей шириной до 1,8 м. Танк был внушительных размеров, длина 6,32 м, ширина 2,05 м и высота 2,3 м и весил 14,6т.

Экипаж танка 6 человек — командир-водитель, заместитель командира (он же наводчик орудия), два пулеметчика (левый – одновременно механик), заряжающий пушки и подносчик пулеметных лент. Посадка экипажа осуществлялась через двустворчатую дверь в корме машины и три люка на крыше, один в крыше командирской рубки и два позади пулеметных установок. Впереди слева устанавливался двигатель, справа от него находилось место командира-водителя. Для наблюдения использовалось смотровое окно с откидной бронезаслонкой и тремя смотровыми щелями.

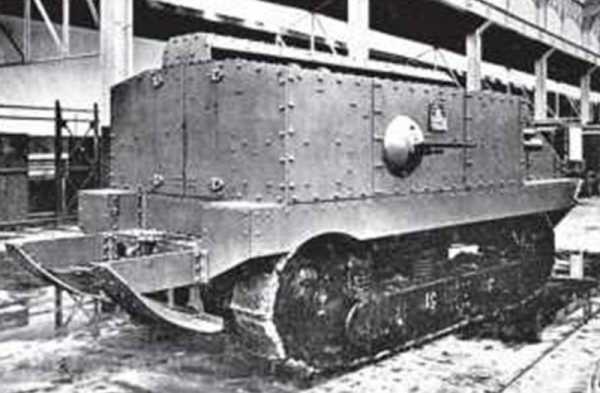

Танк СА-1

Толщина брони корпуса танка была 11,4 мм, днище и крыша 5,4 мм. Бронирование оказалось слабым, броня пробивалась новыми немецкими винтовочными пулями. После первых боев ее пришлось усиливать дополнительными листами толщиной от 5,5 до 8 мм.

Вооружение танка состояло из 75-мм короткоствольной гаубицы Blockhaus-Schneider с длиной ствола 13 калибров, специально разработанной для этого танка, и двух 8-мм пулеметов Hotchkiss с темпом стрельбы 600 выстрелов в минуту.

Так как большую часть носовой части танка занимали двигатель и рабочее место командира-водителя, места под установку орудия просто не оставалось, его, на манер корабельного, установили по правому борту танка в спонсоне, чтобы хоть как-то обеспечить приемлемые углы обстрела, но оно все равно обладало очень малым горизонтальным сектором обстрела всего 40 градусов. Командир-водитель должен был проявить незаурядную сноровку, чтобы при маневрировании удерживать цель в зоне поражения орудия.

Прицельная дальность составляла 600 метров, эффективная – не более 200 м. Начальной скорости снаряда в 200 м/с вполне хватало для борьбы с легкими укреплениями на коротком расстоянии типа деревянных блиндажей,. Огонь из орудия вёл помощник командира, позади которого располагался боезапас из 90 снарядов.

Пулеметы устанавливались по бортам в средней части корпуса в карданных установках, прикрытых полусферическими щитами. Огонь из правого пулемета вёл пулеметчик, из левого – механик, который следил и за работой двигателя. Пулеметы также имели большие мертвые зоны, не обеспечивающие эффективный огонь.

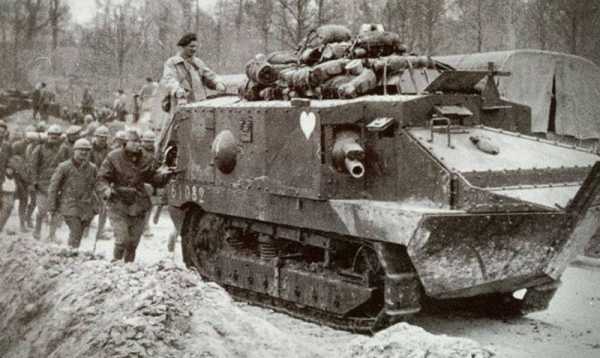

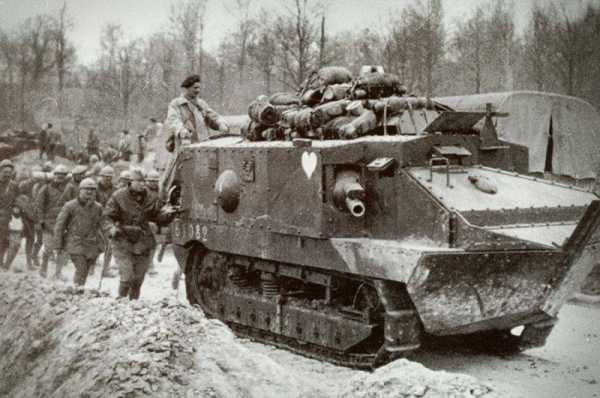

Танк СА-1 на марше

В качестве силовой установки использовался двигатель Schneider или Renault мощностью 65 л.с., топливный бак емкостью 160 л размещался сначала под двигателем, потом его перенесли в кормовую часть танка. Трансмиссия включала 3-скоростную коробку передач с реверсом, позволявшую изменять скорость в диапазоне 2—8 км/час, и дифференциальный механизм поворота. Силовая установка обеспечивала максимальную скорость по шоссе до 8 км/час, однако реальная скорость была 4 км/час по шоссе и 2 км/час по пересеченной местности. Запас хода танка по шоссе был 45 км, по пересеченной местности 30 км.

Одним из преимуществ танка была высокая плавность хода, благодаря хорошей амортизации в системе подвески это уменьшало утомляемость экипажа и повышало точность стрельбы. Ходовая часть танка была заимствована у трактора «Holt», которая подверглась серьезной переработке.


Танк СА-1. Вид сбоку

По каждому борту ходовая состояла из пары тележек с опорными катками (три на передней, четыре на задней), направляющего колеса спереди и ведущего сзади. Плюсом конструкции ходовой была полужесткая подвеска. Гусеница шириной 360 мм содержала 34 крупных трака, состоящих из подушки и двух рельсов, по которым катились опорные катки с ребордами. При длине опорной поверхности гусеницы 1,8 м обеспечивалось удельное давление на грунт 0,72 кг/кв. см.


Танк СА-1. Вид сзади

Эффективность танков CA-1 была не такой высокой, как планировалось. Неудачная компоновка при слишком короткой ходовой части для такого массивного корпуса, неповоротливость, недостаточная проходимость и слабая защищенность делали танк уязвимым для огня противника.


Преодоление окопа танком СА-1

Первое массовое применение танков СА-1 состоялось в апреле 1917 года. Французское командование планировало бросить в бой сразу большое количество танков и с их помощью проломить оборону немцев. Однако немцы смогли точно определить место готовящегося наступления и подготовили на направлении удара противотанковую оборону, подтянув дополнительную артиллерию.

Последовавшее наступление вылилось для французов в настоящее побоище. Танки попали под массированный артиллерийский огонь. Всего французы смогли бросить в бой 132 танка СА-1, при этом танкам удалось лишь прорвать первую линию немецкой обороны, потеряв 76 машин и их экипажи, которых расстреливали немецкие самолеты. Так что первый дебют танков СА-1 оказался не совсем удачным.

Общее количество выпущенных танков СА-1 оценивается примерно в четыре сотни и он не стал массовым танком Первой мировой войны.

Штурмовой танк «Сен-Шамон»


Разработка второго штурмового танка «Сен-Шамон» в дополнение к уже разрабатываемому СА-1 французской армии была не нужна, но тут роль сыграли амбиции военных начальников. Разработку танка СА-1 заказал «отец» французских танков Жан Этьен, реализовав по личной инициативе свой проект на фирме «Шнейдер» без согласования с управлением артиллерии. Руководство управления решило реализовать проект на разработку такой же машины на фирме FAMH, расположенной в городе Сен-Шамон. Так появилось два штурмовых танка, принципиально не отличающиеся друг от друга.

В феврале 1916 года было выдано задание на проектирование танка, и в апреле проект был подготовлен. Испытания первых образцов начались в середине 1916, а первые поставки в армию в апреле 1917, вначале как бронированных машин снабжения без вооружения

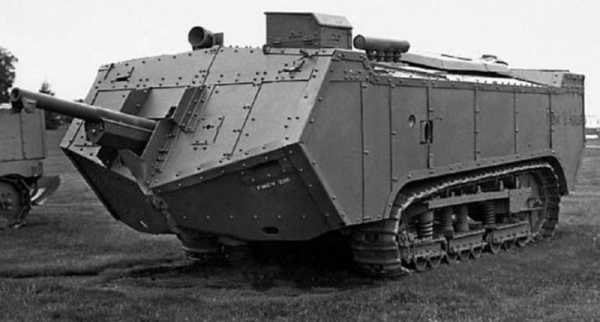

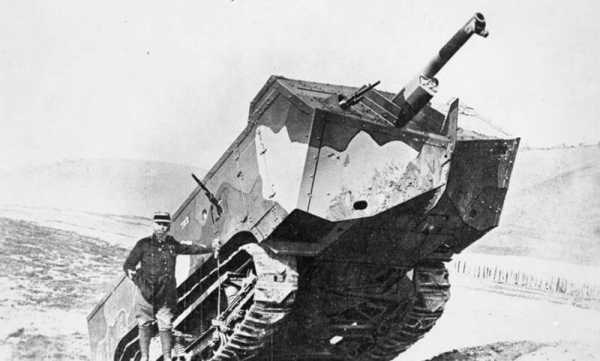

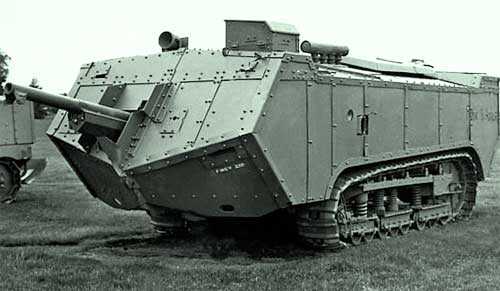

Танк «Сен-Шамон»

Внешне «Сен-Шамон» отличался от СА-1 боле крупными размерами и наличием длинноствольной пушки в носу танка. Корпус представлял собой броневую коробку с вертикальными бортами и со скошенными скулами носа и кормы, далеко выходившими за габариты гусениц. Корпус собирался из листов катаной брони клепкой на каркасе и устанавливался на раме, к которой крепилась ходовая. Первоначально броневые листы бортов прикрывали ходовую часть и доходили до земли, но после первых испытаний от этого отказались, поскольку такая защита ухудшала и без того низкую проходимость.

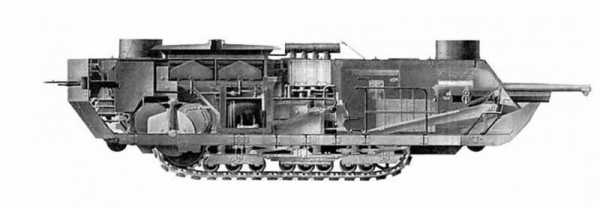

Конструкция танка «Сен-Шамон»

На первых образцах на корпусе впереди имелись командирская и водительская цилиндрические башенки, потом вместо цилиндрических башенок установили коробчатые. Пушка по оси танка размещалась в большом переднем выступе корпуса, который уравновешивался кормовой нишей, а двигатель и трансмиссия — в средней части корпуса.

Экипаж танка был 8-9 человек (командир, водитель, наводчик, механик и четыре пулеметчика). Впереди слева размещался водитель, а справа командир, использующие для наблюдения смотровые щели и башенки. Слева от пушки размещался наводчик, справа пулеметчик. В корме и у бортов находились еще четыре пулеметчика, один из которых был также механиком. Для посадки экипажа служили двери в бортах передней части танка. Смотровые щели и окна снабжались заслонками.

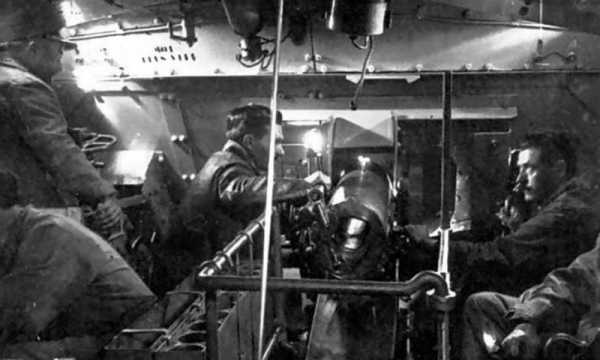

Отделение управления танка «Сен-Шамон»

Длина корпуса без пушки составляла 7,91 м, с пушкой 8,83 м, ширина 2,67 м, высота 2,36 м. Вес танка был 23 т. Толщина броневых листов на лбу корпуса – 15 мм, борт – 8,5 мм, корма – 8 мм, днище и крыша – по 5 мм. В дальнейшем толщину лобовой брони увеличили до 17 мм, для исключения пробития новыми немецкими бронебойными пулями.

В качестве пушечного вооружения использовалась 75-мм длинноствольная полевая пушка с длиной ствола 36,3 калибра и эксцентрическим затвором. Размеры такой установки и сравнительно длинный откат пушки при выстреле обусловили большую длину носовой части корпуса.

Дальность прицельной стрельбы пушки была до 1500 м, но достичь таких характеристик было невозможно из-за неудовлетворительных условия стрельбы из танка, поскольку наведение по горизонту ограничивалось 8 градусами. Так что перенос огня сопровождался поворотом всего танка, к тому же угол наведения пушки по вертикали составлял всего от -4 до +10 градусов. Для борьбы с пехотой служили лобовая, кормовая и две бортовые установки 8-мм пулеметов «Гочкис». Боекомплект к пушке составлял 106 выстрелов, к пулеметам 7488 патронов.

В качестве силовой установки в танке использовался бензиновый двигатель фирмы «Панар-Левассор» мощностью 90 л.с., запас топлива к которому составлял 250 л. Оригинальной чертой танка была электрическая трансмиссия. Двигатель работал на электрогенератор, напряжение от которого подавалось на два тяговых электромотора, каждый из них через понижающую механическую передачу приводил в движение гусеницу одного борта. Силовая установка обеспечивала танку среднюю скорость 3 км/ чаc, максимальную 8 км/час и запас хода 60 км.

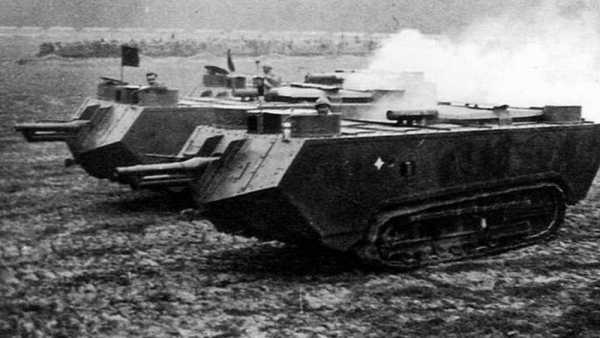

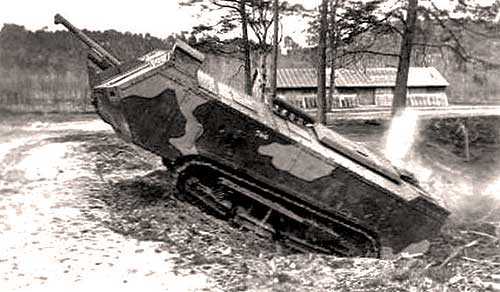

Танк «Сен-Шамон» на испытаниях

Водитель одной педалью одновременно управлял дроссельной заслонкой карбюратора, регулируя обороты двигателя, и изменял сопротивление первичной обмотки, регулируя ток в первичной обмотке генератора. При поворотах изменялась скорость вращения электромоторов, а при их переключении на реверс обеспечивался задний ход танку. Электротрансмиссия обеспечивала плавное изменение скорости и радиус поворота в широком диапазоне, снижала нагрузки на двигатель танка и требовала от водителя незначительных усилий при управлении движением. Но электротрансмиссия была громоздкой и тяжелой, что привело к увеличению веса танка.

За основу ходовой части были также положены узлы трактора «Holt», которые были существенно доработаны. Ходовая часть включала на один борт три тележки со сдвоенными опорными катками. Рама корпуса опиралась на тележки через вертикальные винтовые цилиндрические пружины. Гусеница была шириной 324 мм и состояла из 36 траков, включающих башмак и два рельса. Длина опорной поверхности составляла 2,65 м. При такой гусенице было высокое удельное давление на грант и ширину гусеницы увеличили до 500 мм, при этом удельное давление уменьшилось до 0,79 кг/кв. см.

Из-за нависания передней части корпуса над гусеницами машина с трудом преодолевала вертикальные препятствия и рвы шириной 1,8 м. Проходимость танка на грунте была заметно хуже, чем у танка СА-1. Тяжелая носовая часть приводила к частой деформации передних тележек и спаданию гусениц.

В целом танк «Сен-Шамон» сильно уступал тому же СА-1, который сам не блистал надежностью и проходимостью, так что в армии оказался второй штурмовой танк с весьма посредственными характеристиками.


Танки «Сен-Шамон» в бою

В первом же бою в мае 1917 года танки «Сен-Шамон» не смогли преодолеть окопы, остановились перед ними и были подбиты артиллерией противника или вышли из строя из-за поломок. Такими же неудачными для этих танков оказались и другие бои.

В последние месяцы войны «Сен-Шамон» нередко использовали в качестве самоходных орудий, благодаря длинноствольной 75-мм пушке они удачно боролись с немецкими батареями ближнего боя. Этот танк также не стал массовым во время войны, всего было изготовлено 377 танков разных модификаций.

topwar.ru

первый французский танк » Военное обозрение

СА-1 «Шнейдер» — это штурмовой французский танк периода Первой мировой войны. Он стал первым французским танком в истории и одним из первых серийных танков в мире. Создавался как некий аналог первому английскому танку типа Mark 1, хорошо известному за свою ромбовидную форму корпуса. Танк СА-1 серийно производился с 1916 по 1917 гг., за это время французам удалось собрать около 400 таких боевых машин. С точки зрения современного человека СА-1 «Шнейдер» можно было бы отнести к штурмовым орудиям, а не танкам.

У истоков танкостроения во Франции находился полковник (позднее генерал) Ж. Б. Этьен. Как и его современник, англичанин Суинтон, первоначально он обратил свое внимание на высокую проходимость американских тракторов «Холт», в этой связи у него появилась идея разработать на базе данного трактора боевую гусеничную машину. Уже 1 декабря 1915 года Этьен пишет письмо на имя главнокомандующего французских войск Ж. Жоффра, в котором доказывает целесообразность постройки «сухопутных броненосцев». 12 декабря того же года полковник Этьен был принят в Генштабе французской армии лично главнокомандующим и смог заручиться его поддержкой.


Заручившись поддержкой в высшем руководстве французской армии, Этьен обращается за технической помощью к известному конструктору и владельцу одноименной автомобильной фирмы Луи Рено. Однако Рено отказывается от участия в проекте по разработке танка, сославшись на загруженность текущими военными заказами и отсутствие у него опыта создания подобных машин. После неудачи с Рено Этьен решает обратиться с предложением строительства танка к фирме Schneider. Данная фирма на тот момент времени являлась одним из крупнейших производителей вооружений. Более того, инженеры данной компании еще в январе 1915 года смогли под руководством Э. Брийе переоборудовать американский трактор «Холт» в артиллерийский тягач.

Здесь Этьен находит понимание, 20 декабря Этьен и Брийе обсудили детали по поводу разработки будущего танка, а через два дня уже был готов общий проект будущей машины. Окончательный проект будущего танка был представлен на рассмотрение французского Генштаба спустя несколько недель и 31 января 1916 года был одобрен, военные решили оформить заказ на постройку 400 таких боевых машин, одновременно с этим занявшись детальной проработкой их будущего боевого применения.

Танк фирмы Schneider получил индекс СА-1, что означало Char d`Assault — танк поддержки или штурмовой танк первой модели. Для того, чтобы опробовать все нововведения, Брийе первоначально построил опытный образец бронетрактора на шасси «Холт». Во время испытаний данная машина показалась французским военным недостаточно надежной, члены комиссии отметили ее недостаточную проходимость и подвижность. На повторных испытаниях, которые были проведены уже 21 февраля 1916 года, было представлено удлиненное шасси, однако сам Брийе уже принял решение отказаться от ходовой части трактора. Это было разумное решение. При этом он использовал в новом шасси элементы блокированной пружинной подвески. Так что танк СА-1 Schneider не был «переделкой трактора в танк», как это иногда представлено в современной литературе. Но «тракторное» прошлое все же наложило на первенца французского танкостроения свой тяжелый отпечаток.

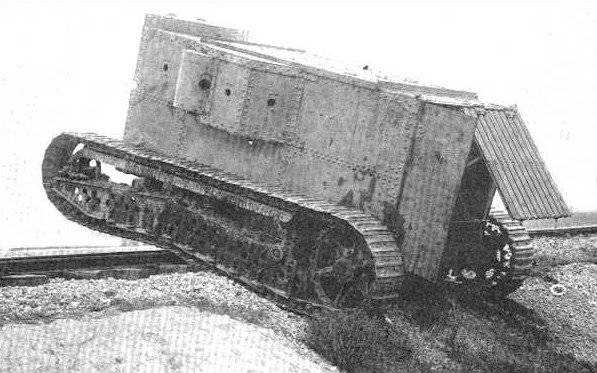

Его конструкция чем-то напоминала британский танк «№1 Lincoln» или «Little Willie», который был построен на шасси обычного американского трактора Holt. Но французские инженеры явно обошли своих британских союзников. Корпус танка СА-1 «Шнейдер» собирался на прямоугольной раме так, что он оказывался расположенным над ходовой частью. Жесткая рама была образована двумя продольными балками, обладающими поперечными креплениями. Катаные бронелисты толщиной 11 мм собирались на каркасе при помощи клепки. Компоновка первого французского танка оказалось настолько оригинальной, что больше нигде и никем не была повторена.

Слева в передней части корпуса танка ставился 4-цилиндровый карбюраторный двигатель Schneider или Renault, его номинальная мощностью составляла 40 л.с., а максимальной мощность — 65 л.с, максимальное число оборотов двигателя — 1200 в минуту. Двигатель был оснащен жидкостной системой охлаждения, а также автоматической смазкой. В передней части двигателя располагался радиатор, также он был снабжен вентилятором. Топливные баки общей емкостью 160 литров были расположены под силовой установкой и прикрывались броней. Топливо могло подаваться к двигателю как принудительно (с помощью пульсатора подававшего отработанные двигателем газы), так и с помощью ручного насоса.

В передней части корпус с правой стороны практически ровно по продольной ости танка располагалось место механика-водителя с органами управления, который также был командиром боевой машины. Для наблюдения он мог использовать смотровое окно с откидной бронезаслонкой, в которой имелось три смотровых щели. Так как места под монтаж 75-мм орудия практически не оставалось, его решили установить в спонсоне, расположенном в скошенном бортовом листе для того, чтобы хоть как-то обеспечить танку приемлемые углы ведения огня из орудия. При этом угол наведения орудия по горизонтали все равно не превышал 40 градусов. С целю улучшения проходимости боевой машины в носовой части был сделан «бушприт». Носовая часть танка получила заостренные очертания с характерной балкой для преодоления проволочных заграждений. Данная особенность окончательно придавала новой боевой машине сходство с «сухопутными броненосцами».

По бортам танка в средней части корпуса в установках, прикрытых полусферическими щитами, располагались два 8-мм пулемета Hotchkiss модели 1914 года (по одному на борт). Максимальный темп стрельбы данных пулеметов составлял 600 выстр./мин. Огонь из правого пулемета должен был вести специальный пулеметчик, а из левого стрелял механик, который также следил за работой танкового двигателя. В танк экипаж попадал через специальную двустворчатую дверь, которая располагалась в кормовом листе корпуса. При этом механик-водитель мог покинуть танк и через верхний люк, который имелся в крыше командирской рубки. В корме также мог устанавливаться стандартный для танков того периода времени «хвост», который позволял машине преодолевать траншеи, ширина которых не превышала 1,8 метра.

Устанавливаемая на танке 75-мм пушка имела специальную конструкцию. Это было орудие с клиновым затвором и длиной ствола всего 13 калибров. Стрельба из него осуществлялась обыкновенными выстрелами от полевого орудия того же калибра, но с уменьшенным зарядом. Прицельная дальность стрельбы из него составляла всего 600 метров, а эффективная и того меньше — 200 метров. При этом начальной скорости 7,25-килограммового снаряда в 200 м/с было вполне достаточно, чтобы успешно бороться с легкими укреплениями противника, например деревянными блиндажами, на короткой дистанции. Стрельбу из 75-мм орудия вел помощник командира, позади которого находился боезапас, состоящий из 90 снарядов.

Ходовая часть танка СА-1 состояла (на каждый борт) из двух тележек: передняя тележка несла 3 сдвоенных опорных катка, задняя тележка — 4. В вилке передней тележки была закреплена ось направляющего колеса с винтовым механизмом натяжения гусениц танка. Гусеница непосредственно состояла из 34 достаточно крупных траков, которые состояли из одной подушки и двух рельсов, по которым катились опорные катки с ребордами. Ведущее колесо находилось сзади, оно обладало зубовым зацеплением за шарнир траков. Полная длина гусеничного обода составляла 3 метра, а длина опорной поверхности всего 1,8 метра. Танковая трансмиссия состояла из трехступенчатой коробки передач с реверсом, которая позволяла варьировать скорость движения в диапазоне от 2 км/ч до 8 км/ч и дифференциального механизма поворота. При этом скорость танка по шоссе в 8 км/ч представляется сегодня чересчур оптимистичной и вряд ли на практике превышала 4 км/ч.


Согласно разработанному плану серийного производства танков СА-1 «Шнейдер», всю партию из 400 боевых машин необходимо было поставить в армию уже к 25 ноября 1915 года. Однако в столь сжатие сроки исполнить столь крупный заказ на абсолютно новый тип техники оказалось просто невозможно. Первый танк был передан военным лишь 8 сентября 1916 года, а поставки остальных боевых машин были полностью завершены уже в 1917 году. При этом французские военные начали формировать свои танковые части и заниматься подготовкой танковых экипажей еще раньше, не дожидаясь постройки даже первого экземпляра. Уже в середине августа 1916 года в центр начальной подготовки, который находился в районе форта Марли-ле-Руа, начали приезжать первые курсанты-танкисты. В итоге они потратили на 6 месяцев меньше времени, чем британцы, от момента выдачи заводом заказа до первого применения танков.

Для своих танковых частей французские военные решили взять за основу артиллерийскую организацию, разделив боевые машины на отдельные батареи. Изначально планировалось, что в каждой из них будет по 8 танков, однако вскоре их количество сократили до 4-х. Из трех батарей комплектовалась танковая группа, которая именовалась дивизионом. Каждая из групп получала индекс AS (штурмовая артиллерия) и соответствующий порядковый номер. Первое время французы планировали использовать в своих дивизионах танки СА-1 «Шнейдер» совместно со вторым своим танком «Сен-Шамон», однако достаточно быстро отказались от этой идеи.

Первый дивизион, полностью оснащенный танками «Шнейдер», был скомплектован с 1 по 25 декабря 1916 года, а уже к апрелю 1917 года, общее число таких боевых машины удалось довести до 208. Это позволило полностью оснастить ими 15 групп (AS1 — AS15). В каждом французском дивизионе было три батареи по 4 танка, механизированное подразделение ремонта и снабжения (SSR), а также несколько резервных боевых машин. Всего в дивизионе имелось 16 танков, 18 офицеров и 73 унтер-офицера и солдата.

Боевой дебют французских танков пришелся на 16 апреля 1917 года. В апреле французы разработали план наступления в районе реки Эн силами 5-й и 6-й армий. Данное наступление получило известность, как «наступление Нивеля». В целом местность, где должны были дебютировать французские танки, была вполне себе проходимой даже для столь несовершенных первых стальных монстров. Помимо этого, оглядываясь на опыт своих английских союзников, французы собирались использовать танки концентрированно, бросив в бой сразу большое количество боевых машин. С их помощью они в буквальном смысле собирались проломить оборону немцев. Однако при планировании операции французы допустили ряд серьезных просчетов, которые стали причиной полного провала наступления. Сосредоточение техники они проводили почти на глазах у немцев. Немецкие разведчики очень быстро вскрыли места расположения французских танковых подразделений. В довершение всего артиллерийский обстрел, который французы вели на протяжении 15 суток, окончательно определил для противника направление главного удара. Эти знания позволили немцам подготовить на направлении удара противотанковую оборону, вырыв здесь более широкие траншеи и подтянув дополнительную артиллерию.

Последовавшее наступление вылилось для французов в настоящее побоище. Танки очень быстро были замечены противником и попали под массированный артиллерийский огонь. Всего французы смогли бросить в бой 132 танка СА-1 «Шнейдер», которые были разбиты на две группы, командовали ими майоры Боссю и Шобэ. При этом танковая группа Боссю сумела прорвать лишь первую линию немецкой обороны, из 82 ее танков 44 были уничтожены немцами, а выпрыгивающих из танков танкистов с воздуха расстреливали немецкие самолеты. Сам Боссю погиб при взрыве загоревшегося танка. Группа майора Шобэ вообще не смогла добиться никаких успехов, потеряв на поле боя 32 своих танка.

Наибольшие претензии французских танкистов были связаны с вооружением танка. Так как большую часть носовой части занимал двигатель и рабочее место механика-водителя, короткоствольная пушка обладала очень ограниченным сектором обстрела. Большие мертвые зоны имели и установленные на танке пулеметы. Слабым оказалось и бронирование СА-1. Броня танка могла пробиваться новыми немецкими винтовочными пулями. Особенно уязвимыми при плотном огне противника оказывались бензобаки, которые находились в корпусе танка вдоль его бортов. Быстро покинуть горящий танк экипаж мог через двухстворчатую дверь в корме, но удовольствие это было сомнительным. К практически единственному достоинству машины танкистами была отнесена плавность хода, которая была очень высокой, благодаря хорошей амортизации в системе подвески. Высокая плавность хода уменьшала утомляемость экипажа и повышала точность стрельбы.

Несмотря на катастрофические последствия первого применения танков, французский Генштаб не разочаровался в новой технике, так как боевые гусеничные машины сумели бы справиться с поставленной перед ними задачей, если бы атаку планировали тщательным образом. Сделав соответствующие выводы, при следующем наступлении с использованием танков, которое состоялось 5 мая 1917 года на плато Лаффо, потери боевых машин оказались меньше. В этой атаке принимали участие 19 танков «Шнейдер» из состава AS1 и AS10, а также 12 танков «Сен-Шемон» из состава AS31. При поддержке французской пехоты танки сумели захватить мельницу Лаффо и продвинуться на глубину 500 метров на фронте протяженностью 3200 метров. Столь малый прогресс наступления был обусловлен тем, что в немецкой обороне на этом участке имелись широкий ров и траншеи, перебраться через которые танки без посторонней помощи не могли. Во время атаки на ближних подступах к немецким позициям 2 танка было подбито, еще 4 машины просто застряли в мягком грунте и затем были уничтожены немецкой артиллерией. После возвращения оставшихся французских машин из боя было обнаружено, что в результате атаки никаких повреждений не получил всего один танк СА-1.

После завершения Первой мировой войны танки СА-1 «Шнейдер» использовались главным образом как ремонтно-эвакуационные машины и танковые тягачи. Шесть из них были проданы Испании в 1922 году. С 1923 по 1926 гг. данные танки использовались испанцами в Марокко. Четыре уцелевших машины позднее смогли принять участие в гражданской войне в Испании 1936-1939 годов на стороне республиканцев. Единственный сохранившийся танк данного типа помещен сегодня во французский музей бронетанковой техники в Сомюре. До этого он хранился в Абердинском музее артиллерии в США, но был пожертвован французской стороне для восстановления.

Тактико-технические характеристики СА-1 «Шнайдер»:

Габаритные размеры: длина корпуса — 6320 мм, ширина корпуса — 2050 мм, высота — 2300 мм, клиренс — 400 мм.
Боевая масса — 14,6 т.
Бронирование: лоб, борта и корма корпуса — 11,4 мм, днище и крыша корпуса — 5,4 мм.
Скорость хода по шоссе — 4 км/ч, по пересеченной местности — 2 км/ч.
Запас хода по шоссе — 45 км, по пересеченной местности — 30 км.
Силовая установка — карбюраторный четырехцилиндровый двигатель Schneider/Renault жидкостного охлаждения мощностью 65 л.с.
Вооружение — 75-мм короткоствольная пушка, 2х8-мм пулемета
Боекомплект — 90 снарядов.
Экипаж — 6 человек.

Источники информации:
http://www.aviarmor.net/tww2/tanks/france/schneider_ca1.htm
http://www.tankovedia.ru/catalog/franciya/tank__shneider_ca_1
http://www.wotanks.com/wikitanks/france-tanks/106-schneider-tank.html
Материалы из открытых источников

topwar.ru

Французские танки Первой мировой войны

В предыдущем материале были рассмотрены немецкие танки Первой мировой войны. Эволюция и перспективы танков способствовали созданию танков и во Франции.

Требования французских военных к танку

Практически одновременно с Англией, в начале 1916 года, во Франции началась разработка штурмовых танков для преодоления подготовленной обороны противника, завершившаяся созданием средних танков CA-1 «Шнейдер» и «Сен-Шамон». Несколько позже, в мае 1916 года, на фирме Renault, производящей автомобили, под руководством Луи Рено была предложена концепция создания танка принципиально другого легкого класса — танка непосредственной поддержки пехоты.

Танки СА-1 и «Сен-Шамон» по своему назначению и возможностям не могли удовлетворить требования военных. Громоздкие и неповоротливые средние танки, которым отводилась роль «тарана», были легкой добычей артиллерии противника, и их необходимо было дополнить многочисленными легкими боевыми машинами для непосредственного сопровождения пехоты и действия в ее боевых порядках, которые имели бы больше шансов на успех и выживание на поле боя.

Военное ведомство вначале не спешило поддерживать этот проект, ориентируясь на разработку штурмовых танков, но впоследствии поддержало запуск танка в серийное производство, и он стал самым массовым танком Первой мировой войны. Танк был принят на вооружение в 1917 году под индексом Renault FT-17.





Самый массовый танк Первой мировой войны

Этот танк стал первым в мире серийным легким танком и первым танком, производство которого осуществлялось конвейерным способом. Танк Renault FT-17 был также первым танком классической компоновки – он имел вращающуюся башню, отделение управления в передней части корпуса, боевое отделение в центре танка и моторно-трансмиссионное в корме корпуса. Renault FT-17 стал одним из самых удачных танков Первой мировой войны и во многом определил дальнейшее развитие конструкторской мысли в танкостроении. Массовость танка Renault FT-17 обеспечивалась за счет простоты его конструкции и дешевизны в производстве. Танк разрабатывали на фирме, массово производившей автомобили, в связи с этим многие идеи и способ производства из автомобилестроения перекочевали в конструкцию танка.

Принятая компоновка танка с двумя членами экипажа устраняла ряд недостатков по обитаемости экипажа средних и тяжелых танков того времени. Механик-водитель размешался в носовой части корпуса, и ему обеспечивался хороший обзор. Стрелок с оружием (пушкой или пулеметом) находился во вращающейся башне стоя или полусидя в брезентовой петле, которую позже заменили регулируемым по высоте сиденьем. Танк Renault FT-17 по сравнению с другими танками был малозаметным, его габариты длина 4,1м (без «хвоста»), 5,1 м (с «хвостом»), ширина 1,74 м, высота 2,14 м.


Компоновка танка Renault FT-17

Обитаемое отделение было отгорожено от моторно-трансмиссионного стальной перегородкой с двумя зарешеченными окошками для циркуляции воздуха. Окошки были снабжены откидными заслонками для защиты экипажа в случае возгорания двигателя. Это исключало попадание паров бензина и выхлопных газов в отделение управления, уменьшала опасность для экипажа при возникновении пожара в МТО, обеспечивало лучшее распределение веса по длине танка и улучшало проходимость.

Посадка экипажа осуществлялась через трехстворчатый носовой люк или через запасной люк в кормовой части башни. поворот башни стрелок осуществлял усилием плеч и спины с помощью наплечников, производя грубую наводку оружия. С помощью плечевого упора пушки или пулемета он более точно наводил оружие на цель. Вес танка в пулеметной версии был 6,5 т, в пушечной 6,7 т.

Корпус танка был «классической» клепаной конструкции, к каркасу из уголков и фасонных деталей заклепками и болтами крепились броневые листы и детали ходовой. Первые образца танка имели литую лобовую часть корпуса и литую башню со сферическим наблюдательным «куполом», который был выполнен заодно с крышей башни. Впоследствии «купол» заменили цилиндрическим колпаком с пятью смотровыми щелями и грибовидной откидывающейся крышкой. Это упростило изготовление и улучшило вентиляцию.

Сложность с производством броневых отливок нужного профиля заставили перейти на корпус и башню полностью клепаным из катаных листов. Толщина брони лба корпуса и башни в литом исполнении составляла 22 мм, в клепаном 16 мм. Толщина брони в клепанном варианте корпуса 16 мм, лба башни 16 мм, кормы башни 14 мм, крыши башни 8 мм и днища 6 мм.

Применение вращающейся башни обеспечивало большую огневую мощь в бою по сравнению с безбашенными танками. Танк выпускался в двух версиях- «пушечной» и «пулеметной», различающихся установкой в башне соответствующего вооружения. Большая часть танков была выпущена в «пулемётной» версии. В «пушечной» версии устанавливалась полуавтоматическая 37-мм нарезная пушка «Гочкис» с длиной ствола 21 калибр, в «пулеметной» версии в башне устанавливался «длинный» 8-мм станковый пулемет «Гочкис».


Пулеметная версия танка Renault FT-17

Оружие размещалась в лобовой части башни, в полусферической броневой маске на горизонтальных цапфах, установленной в поворотном по вертикали броневом щитке. Наведение оружия осуществлялось её свободным качанием при помощи плечевого упора, максимальные углы вертикальной наводки составляли от −20 до +35 градусов.


Пушечная версия танка Renault FT-17

Боекомплект пушки 237 снарядов (200 осколочных, 25 бронебойных и 12 шрапнельных снарядов) располагалась на днище и стенках боевого отделения. Боекомплект к пулемету составлял 4800 патронов. Для ведения огня использовался телескопический прицел, защищенный стальным кожухом. Пушка обеспечивала скорострельность до 10 выстр./ мин и дальность стрельбы до 2400 м, однако по условиям видимости цели из танка эффективная стрельба была до 800 м. Бронебойный снаряд мог пробивать 12-мм броню на дальности до 500 м.

В качестве силовой установки на танке был установлен двигатель от грузовика Renault мощностью 39 л.с., обеспечивающий максимальную скорость всего лишь 7,8 км/час и запас хода 35 км, что для легкого танка было явно мало. Крутящий момент через коническое сцепление передавался на механическую коробку передач, имевшую четыре скорости вперед и одну назад. Механизмами поворота служили бортовые фрикционы. Для управления танком механик-водитель пользовался двумя рычагами поворота, рычагом управления коробки передач, педалями газа, сцепления и ножного тормоза.

Ходовая часть на каждом борту состояла из 9 опорных и 6 поддерживающих катков малого диаметра, направляющего и ведущего колес и гусеницы. Балансирная подвеска устанавливалась на листовых рессорах, прикрытых броневыми листами. Шесть поддерживающих катков объединялись в обойме, задний конец которой крепился на шарнире. Передний конец подрессоривался спиральной пружиной, обеспечивавшей постоянство натяжения гусеницы. Ходовая обеспечивала танку минимальный радиус поворота 1,4 м, равный ширине колеи машины. Танк был хорошо узнаваем по большому диаметру направляющего колеса, вынесенному вперед-вверх с целью повышения проходимости при преодолен вертикальных препятствий, окопов и воронок на поле боя.

Гусеница танка крупнозвенчатая, цевочного зацепления шириной 324 мм, обеспечивала небольшое удельное давление на грунт 0,48 кг/кв. см и удовлетворительные характеристики по проходимости на рыхлом грунте. Для повышения проходимости через рвы и окопы танк имел съемный «хвост», поворотом закидывающийся на крышу моторного отделения, с помощью которого машина была способна преодолевать ров шириной до 1,8 м и эскарп высотой до 0,6 м и не опрокидывалась на подъёмах до 35°.

Вместе с тем танк обладал низкой скоростью и малым запасом хода, что требовало применения специальных транспортных средств доставки танков к месту применения.

Несмотря на недостатки, танк Renault FT-17 благодаря своим небольшим габаритам и весу был намного эффективнее средних и тяжелых танков, особенно на пересеченной и лесистой местности. Он стал основной машиной французских танковых сил, «символом победы» Франции в войне и наилучшим образом продемонстрировал перспективность танков. Танк Renault FT-17 стал самым массовым танком Первой мировой войны, и во Франции было выпущено около 3500 таких танков. По лицензии он выпускался и в других странах, всего было выпущено 7820 этих танков различных модификаций, и он эксплуатировался до 1940 года.


Танк «Борец за свободу товарищ Ленин» на базе танка Renault FT-17

В 1919 году шесть танков Renault FT-17 были захвачены красноармейцами под Одессой. Один танк на заводе «Красное Сормово» тщательно скопировали и выпустили с двигателем АМО и броней Ижорского завода под именем «Борец за свободу товарищ Ленин», который стал первым советским танком.





Штурмовой танк СА-1 «Шнейдер»

Во Франции, практически одновременно с Англией, началась разработка танков. В концепцию танка также была заложена идея создания штурмового танка для прорыва подготовленной обороны противника. Решение о разработке танка было принято в январе 1916 года и по инициативе «отца» французских танков Жана Этьена его разработка была поручена фирме «Шнейдер». В короткие сроки были изготовлены и испытаны опытные образцы танка и в сентябре 1916 года первые штурмовые танки СА-1 начали поступать в армию.


Танк СА-1 в музее

Французы, как и англичане, создавали танк СА-1 как «сухопутный крейсер». Корпус танка представлял собой бронированную коробку с вертикальными стенками. Передняя часть корпуса была в форме носа корабля, облегчая преодолевать рвы и резать проволочные заграждения.

Корпус танка собирался из броневых плит, закрепленных болтами и заклепками на каркасе, устанавливался на прямоугольной жесткой раме и возвышался над ходовой частью. Сзади корпус был оборудован небольшим «хвостом», способствовавшим увеличению проходимости машины и обеспечивающим преодоление траншей шириной до 1,8 м. Танк был внушительных размеров, длина 6,32 м, ширина 2,05 м и высота 2,3 м и весил 14,6т.

Экипаж танка 6 человек — командир-водитель, заместитель командира (он же наводчик орудия), два пулеметчика (левый – одновременно механик), заряжающий пушки и подносчик пулеметных лент. Посадка экипажа осуществлялась через двустворчатую дверь в корме машины и три люка на крыше, один в крыше командирской рубки и два позади пулеметных установок. Впереди слева устанавливался двигатель, справа от него находилось место командира-водителя. Для наблюдения использовалось смотровое окно с откидной бронезаслонкой и тремя смотровыми щелями.


Танк СА-1

Толщина брони корпуса танка была 11,4 мм, днище и крыша 5,4 мм. Бронирование оказалось слабым, броня пробивалась новыми немецкими винтовочными пулями. После первых боев ее пришлось усиливать дополнительными листами толщиной от 5,5 до 8 мм.

Вооружение танка состояло из 75-мм короткоствольной гаубицы Blockhaus-Schneider с длиной ствола 13 калибров, специально разработанной для этого танка, и двух 8-мм пулеметов Hotchkiss с темпом стрельбы 600 выстрелов в минуту.

Так как большую часть носовой части танка занимали двигатель и рабочее место командира-водителя, места под установку орудия просто не оставалось, его, на манер корабельного, установили по правому борту танка в спонсоне, чтобы хоть как-то обеспечить приемлемые углы обстрела, но оно все равно обладало очень малым горизонтальным сектором обстрела всего 40 градусов. Командир-водитель должен был проявить незаурядную сноровку, чтобы при маневрировании удерживать цель в зоне поражения орудия.

Прицельная дальность составляла 600 метров, эффективная – не более 200 м. Начальной скорости снаряда в 200 м/с вполне хватало для борьбы с легкими укреплениями на коротком расстоянии типа деревянных блиндажей,. Огонь из орудия вёл помощник командира, позади которого располагался боезапас из 90 снарядов.

Пулеметы устанавливались по бортам в средней части корпуса в карданных установках, прикрытых полусферическими щитами. Огонь из правого пулемета вёл пулеметчик, из левого – механик, который следил и за работой двигателя. Пулеметы также имели большие мертвые зоны, не обеспечивающие эффективный огонь.


Танк СА-1 на марше

В качестве силовой установки использовался двигатель Schneider или Renault мощностью 65 л.с., топливный бак емкостью 160 л размещался сначала под двигателем, потом его перенесли в кормовую часть танка. Трансмиссия включала 3-скоростную коробку передач с реверсом, позволявшую изменять скорость в диапазоне 2—8 км/час, и дифференциальный механизм поворота. Силовая установка обеспечивала максимальную скорость по шоссе до 8 км/час, однако реальная скорость была 4 км/час по шоссе и 2 км/час по пересеченной местности. Запас хода танка по шоссе был 45 км, по пересеченной местности 30 км.

Одним из преимуществ танка была высокая плавность хода, благодаря хорошей амортизации в системе подвески это уменьшало утомляемость экипажа и повышало точность стрельбы. Ходовая часть танка была заимствована у трактора «Holt», которая подверглась серьезной переработке.


Танк СА-1. Вид сбоку

По каждому борту ходовая состояла из пары тележек с опорными катками (три на передней, четыре на задней), направляющего колеса спереди и ведущего сзади. Плюсом конструкции ходовой была полужесткая подвеска. Гусеница шириной 360 мм содержала 34 крупных трака, состоящих из подушки и двух рельсов, по которым катились опорные катки с ребордами. При длине опорной поверхности гусеницы 1,8 м обеспечивалось удельное давление на грунт 0,72 кг/кв. см.


Танк СА-1. Вид сзади

Эффективность танков CA-1 была не такой высокой, как планировалось. Неудачная компоновка при слишком короткой ходовой части для такого массивного корпуса, неповоротливость, недостаточная проходимость и слабая защищенность делали танк уязвимым для огня противника.


Преодоление окопа танком СА-1

Первое массовое применение танков СА-1 состоялось в апреле 1917 года. Французское командование планировало бросить в бой сразу большое количество танков и с их помощью проломить оборону немцев. Однако немцы смогли точно определить место готовящегося наступления и подготовили на направлении удара противотанковую оборону, подтянув дополнительную артиллерию.

Последовавшее наступление вылилось для французов в настоящее побоище. Танки попали под массированный артиллерийский огонь. Всего французы смогли бросить в бой 132 танка СА-1, при этом танкам удалось лишь прорвать первую линию немецкой обороны, потеряв 76 машин и их экипажи, которых расстреливали немецкие самолеты. Так что первый дебют танков СА-1 оказался не совсем удачным.

Общее количество выпущенных танков СА-1 оценивается примерно в четыре сотни и он не стал массовым танком Первой мировой войны.

Штурмовой танк «Сен-Шамон»

Разработка второго штурмового танка «Сен-Шамон» в дополнение к уже разрабатываемому СА-1 французской армии была не нужна, но тут роль сыграли амбиции военных начальников. Разработку танка СА-1 заказал «отец» французских танков Жан Этьен, реализовав по личной инициативе свой проект на фирме «Шнейдер» без согласования с управлением артиллерии. Руководство управления решило реализовать проект на разработку такой же машины на фирме FAMH, расположенной в городе Сен-Шамон. Так появилось два штурмовых танка, принципиально не отличающиеся друг от друга.

В феврале 1916 года было выдано задание на проектирование танка, и в апреле проект был подготовлен. Испытания первых образцов начались в середине 1916, а первые поставки в армию в апреле 1917, вначале как бронированных машин снабжения без вооружения


Танк «Сен-Шамон»

Внешне «Сен-Шамон» отличался от СА-1 боле крупными размерами и наличием длинноствольной пушки в носу танка. Корпус представлял собой броневую коробку с вертикальными бортами и со скошенными скулами носа и кормы, далеко выходившими за габариты гусениц. Корпус собирался из листов катаной брони клепкой на каркасе и устанавливался на раме, к которой крепилась ходовая. Первоначально броневые листы бортов прикрывали ходовую часть и доходили до земли, но после первых испытаний от этого отказались, поскольку такая защита ухудшала и без того низкую проходимость.


Конструкция танка «Сен-Шамон»

На первых образцах на корпусе впереди имелись командирская и водительская цилиндрические башенки, потом вместо цилиндрических башенок установили коробчатые. Пушка по оси танка размещалась в большом переднем выступе корпуса, который уравновешивался кормовой нишей, а двигатель и трансмиссия — в средней части корпуса.

Экипаж танка был 8-9 человек (командир, водитель, наводчик, механик и четыре пулеметчика). Впереди слева размещался водитель, а справа командир, использующие для наблюдения смотровые щели и башенки. Слева от пушки размещался наводчик, справа пулеметчик. В корме и у бортов находились еще четыре пулеметчика, один из которых был также механиком. Для посадки экипажа служили двери в бортах передней части танка. Смотровые щели и окна снабжались заслонками.


Отделение управления танка «Сен-Шамон»

Длина корпуса без пушки составляла 7,91 м, с пушкой 8,83 м, ширина 2,67 м, высота 2,36 м. Вес танка был 23 т. Толщина броневых листов на лбу корпуса – 15 мм, борт – 8,5 мм, корма – 8 мм, днище и крыша – по 5 мм. В дальнейшем толщину лобовой брони увеличили до 17 мм, для исключения пробития новыми немецкими бронебойными пулями.

В качестве пушечного вооружения использовалась 75-мм длинноствольная полевая пушка с длиной ствола 36,3 калибра и эксцентрическим затвором. Размеры такой установки и сравнительно длинный откат пушки при выстреле обусловили большую длину носовой части корпуса.

Дальность прицельной стрельбы пушки была до 1500 м, но достичь таких характеристик было невозможно из-за неудовлетворительных условия стрельбы из танка, поскольку наведение по горизонту ограничивалось 8 градусами. Так что перенос огня сопровождался поворотом всего танка, к тому же угол наведения пушки по вертикали составлял всего от -4 до +10 градусов. Для борьбы с пехотой служили лобовая, кормовая и две бортовые установки 8-мм пулеметов «Гочкис». Боекомплект к пушке составлял 106 выстрелов, к пулеметам 7488 патронов.

В качестве силовой установки в танке использовался бензиновый двигатель фирмы «Панар-Левассор» мощностью 90 л.с., запас топлива к которому составлял 250 л. Оригинальной чертой танка была электрическая трансмиссия. Двигатель работал на электрогенератор, напряжение от которого подавалось на два тяговых электромотора, каждый из них через понижающую механическую передачу приводил в движение гусеницу одного борта. Силовая установка обеспечивала танку среднюю скорость 3 км/ чаc, максимальную 8 км/час и запас хода 60 км.


Танк «Сен-Шамон» на испытаниях

Водитель одной педалью одновременно управлял дроссельной заслонкой карбюратора, регулируя обороты двигателя, и изменял сопротивление первичной обмотки, регулируя ток в первичной обмотке генератора. При поворотах изменялась скорость вращения электромоторов, а при их переключении на реверс обеспечивался задний ход танку. Электротрансмиссия обеспечивала плавное изменение скорости и радиус поворота в широком диапазоне, снижала нагрузки на двигатель танка и требовала от водителя незначительных усилий при управлении движением. Но электротрансмиссия была громоздкой и тяжелой, что привело к увеличению веса танка.

За основу ходовой части были также положены узлы трактора «Holt», которые были существенно доработаны. Ходовая часть включала на один борт три тележки со сдвоенными опорными катками. Рама корпуса опиралась на тележки через вертикальные винтовые цилиндрические пружины. Гусеница была шириной 324 мм и состояла из 36 траков, включающих башмак и два рельса. Длина опорной поверхности составляла 2,65 м. При такой гусенице было высокое удельное давление на грант и ширину гусеницы увеличили до 500 мм, при этом удельное давление уменьшилось до 0,79 кг/кв. см.

Из-за нависания передней части корпуса над гусеницами машина с трудом преодолевала вертикальные препятствия и рвы шириной 1,8 м. Проходимость танка на грунте была заметно хуже, чем у танка СА-1. Тяжелая носовая часть приводила к частой деформации передних тележек и спаданию гусениц.

В целом танк «Сен-Шамон» сильно уступал тому же СА-1, который сам не блистал надежностью и проходимостью, так что в армии оказался второй штурмовой танк с весьма посредственными характеристиками.


Танки «Сен-Шамон» в бою




Загрузка…


В первом же бою в мае 1917 года танки «Сен-Шамон» не смогли преодолеть окопы, остановились перед ними и были подбиты артиллерией противника или вышли из строя из-за поломок. Такими же неудачными для этих танков оказались и другие бои.

В последние месяцы войны «Сен-Шамон» нередко использовали в качестве самоходных орудий, благодаря длинноствольной 75-мм пушке они удачно боролись с немецкими батареями ближнего боя. Этот танк также не стал массовым во время войны, всего было изготовлено 377 танков разных модификаций.



Юрий Апухтин

naspravdi.info

Французские танки Первой мировой войны

В предыдущем материалеMy Webpage были рассмотрены немецкие танки Первой мировой войны. Эволюция и перспективы танков способствовали созданию танков и во Франции.

Требования французских военных к танку


Практически одновременно с Англией, в начале 1916 года, во Франции началась разработка штурмовых танков для преодоления подготовленной обороны противника, завершившаяся созданием средних танков CA-1 «Шнейдер» и «Сен-Шамон». Несколько позже, в мае 1916 года, на фирме Renault, производящей автомобили, под руководством Луи Рено была предложена концепция создания танка принципиально другого легкого класса — танка непосредственной поддержки пехоты.

Танки СА-1 и «Сен-Шамон» по своему назначению и возможностям не могли удовлетворить требования военных. Громоздкие и неповоротливые средние танки, которым отводилась роль «тарана», были легкой добычей артиллерии противника, и их необходимо было дополнить многочисленными легкими боевыми машинами для непосредственного сопровождения пехоты и действия в ее боевых порядках, которые имели бы больше шансов на успех и выживание на поле боя.

Военное ведомство вначале не спешило поддерживать этот проект, ориентируясь на разработку штурмовых танков, но впоследствии поддержало запуск танка в серийное производство, и он стал самым массовым танком Первой мировой войны. Танк был принят на вооружение в 1917 году под индексом Renault FT-17.

Самый массовый танк Первой мировой войны


Этот танк стал первым в мире серийным легким танком и первым танком, производство которого осуществлялось конвейерным способом. Танк Renault FT-17 был также первым танком классической компоновки – он имел вращающуюся башню, отделение управления в передней части корпуса, боевое отделение в центре танка и моторно-трансмиссионное в корме корпуса. Renault FT-17 стал одним из самых удачных танков Первой мировой войны и во многом определил дальнейшее развитие конструкторской мысли в танкостроении. Массовость танка Renault FT-17 обеспечивалась за счет простоты его конструкции и дешевизны в производстве. Танк разрабатывали на фирме, массово производившей автомобили, в связи с этим многие идеи и способ производства из автомобилестроения перекочевали в конструкцию танка.

Принятая компоновка танка с двумя членами экипажа устраняла ряд недостатков по обитаемости экипажа средних и тяжелых танков того времени. Механик-водитель размешался в носовой части корпуса, и ему обеспечивался хороший обзор. Стрелок с оружием (пушкой или пулеметом) находился во вращающейся башне стоя или полусидя в брезентовой петле, которую позже заменили регулируемым по высоте сиденьем. Танк Renault FT-17 по сравнению с другими танками был малозаметным, его габариты длина 4,1м (без «хвоста»), 5,1 м (с «хвостом»), ширина 1,74 м, высота 2,14 м.


Компоновка танка Renault FT-17

Обитаемое отделение было отгорожено от моторно-трансмиссионного стальной перегородкой с двумя зарешеченными окошками для циркуляции воздуха. Окошки были снабжены откидными заслонками для защиты экипажа в случае возгорания двигателя. Это исключало попадание паров бензина и выхлопных газов в отделение управления, уменьшала опасность для экипажа при возникновении пожара в МТО, обеспечивало лучшее распределение веса по длине танка и улучшало проходимость.

Посадка экипажа осуществлялась через трехстворчатый носовой люк или через запасной люк в кормовой части башни. поворот башни стрелок осуществлял усилием плеч и спины с помощью наплечников, производя грубую наводку оружия. С помощью плечевого упора пушки или пулемета он более точно наводил оружие на цель. Вес танка в пулеметной версии был 6,5 т, в пушечной 6,7 т.

Корпус танка был «классической» клепаной конструкции, к каркасу из уголков и фасонных деталей заклепками и болтами крепились броневые листы и детали ходовой. Первые образца танка имели литую лобовую часть корпуса и литую башню со сферическим наблюдательным «куполом», который был выполнен заодно с крышей башни. Впоследствии «купол» заменили цилиндрическим колпаком с пятью смотровыми щелями и грибовидной откидывающейся крышкой. Это упростило изготовление и улучшило вентиляцию.

Сложность с производством броневых отливок нужного профиля заставили перейти на корпус и башню полностью клепаным из катаных листов. Толщина брони лба корпуса и башни в литом исполнении составляла 22 мм, в клепаном 16 мм. Толщина брони в клепанном варианте корпуса 16 мм, лба башни 16 мм, кормы башни 14 мм, крыши башни 8 мм и днища 6 мм.

Применение вращающейся башни обеспечивало большую огневую мощь в бою по сравнению с безбашенными танками. Танк выпускался в двух версиях- «пушечной» и «пулеметной», различающихся установкой в башне соответствующего вооружения. Большая часть танков была выпущена в «пулемётной» версии. В «пушечной» версии устанавливалась полуавтоматическая 37-мм нарезная пушка «Гочкис» с длиной ствола 21 калибр, в «пулеметной» версии в башне устанавливался «длинный» 8-мм станковый пулемет «Гочкис».

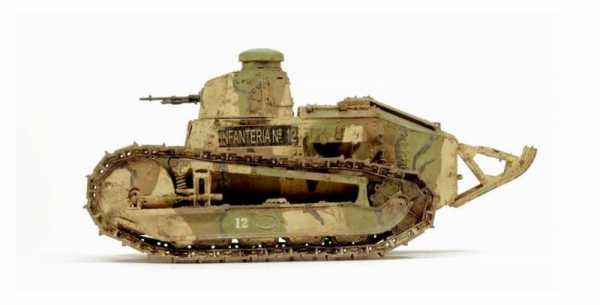

[center]Пулеметная версия танка Renault FT-17

Оружие размещалась в лобовой части башни, в полусферической броневой маске на горизонтальных цапфах, установленной в поворотном по вертикали броневом щитке. Наведение оружия осуществлялось её свободным качанием при помощи плечевого упора, максимальные углы вертикальной наводки составляли от −20 до +35 градусов.


Пушечная версия танка Renault FT-17

Боекомплект пушки 237 снарядов (200 осколочных, 25 бронебойных и 12 шрапнельных снарядов) располагалась на днище и стенках боевого отделения. Боекомплект к пулемету составлял 4800 патронов. Для ведения огня использовался телескопический прицел, защищенный стальным кожухом. Пушка обеспечивала скорострельность до 10 выстр./ мин и дальность стрельбы до 2400 м, однако по условиям видимости цели из танка эффективная стрельба была до 800 м. Бронебойный снаряд мог пробивать 12-мм броню на дальности до 500 м.

В качестве силовой установки на танке был установлен двигатель от грузовика Renault мощностью 39 л.с., обеспечивающий максимальную скорость всего лишь 7,8 км/час и запас хода 35 км, что для легкого танка было явно мало. Крутящий момент через коническое сцепление передавался на механическую коробку передач, имевшую четыре скорости вперед и одну назад. Механизмами поворота служили бортовые фрикционы. Для управления танком механик-водитель пользовался двумя рычагами поворота, рычагом управления коробки передач, педалями газа, сцепления и ножного тормоза.

Ходовая часть на каждом борту состояла из 9 опорных и 6 поддерживающих катков малого диаметра, направляющего и ведущего колес и гусеницы. Балансирная подвеска устанавливалась на листовых рессорах, прикрытых броневыми листами. Шесть поддерживающих катков объединялись в обойме, задний конец которой крепился на шарнире. Передний конец подрессоривался спиральной пружиной, обеспечивавшей постоянство натяжения гусеницы. Ходовая обеспечивала танку минимальный радиус поворота 1,4 м, равный ширине колеи машины. Танк был хорошо узнаваем по большому диаметру направляющего колеса, вынесенному вперед-вверх с целью повышения проходимости при преодолен вертикальных препятствий, окопов и воронок на поле боя.

Гусеница танка крупнозвенчатая, цевочного зацепления шириной 324 мм, обеспечивала небольшое удельное давление на грунт 0,48 кг/кв. см и удовлетворительные характеристики по проходимости на рыхлом грунте. Для повышения проходимости через рвы и окопы танк имел съемный «хвост», поворотом закидывающийся на крышу моторного отделения, с помощью которого машина была способна преодолевать ров шириной до 1,8 м и эскарп высотой до 0,6 м и не опрокидывалась на подъёмах до 35°.

Вместе с тем танк обладал низкой скоростью и малым запасом хода, что требовало применения специальных транспортных средств доставки танков к месту применения.

Несмотря на недостатки, танк Renault FT-17 благодаря своим небольшим габаритам и весу был намного эффективнее средних и тяжелых танков, особенно на пересеченной и лесистой местности. Он стал основной машиной французских танковых сил, «символом победы» Франции в войне и наилучшим образом продемонстрировал перспективность танков. Танк Renault FT-17 стал самым массовым танком Первой мировой войны, и во Франции было выпущено около 3500 таких танков. По лицензии он выпускался и в других странах, всего было выпущено 7820 этих танков различных модификаций, и он эксплуатировался до 1940 года.


Танк «Борец за свободу товарищ Ленин» на базе танка Renault FT-17

В 1919 году шесть танков Renault FT-17 были захвачены красноармейцами под Одессой. Один танк на заводе «Красное Сормово» тщательно скопировали и выпустили с двигателем АМО и броней Ижорского завода под именем «Борец за свободу товарищ Ленин», который стал первым советским танком.

Штурмовой танк СА-1 «Шнейдер»


Во Франции, практически одновременно с Англией, началась разработка танков. В концепцию танка также была заложена идея создания штурмового танка для прорыва подготовленной обороны противника. Решение о разработке танка было принято в январе 1916 года и по инициативе «отца» французских танков Жана Этьена его разработка была поручена фирме «Шнейдер». В короткие сроки были изготовлены и испытаны опытные образцы танка и в сентябре 1916 года первые штурмовые танки СА-1 начали поступать в армию.

Танк СА-1 в музее

Французы, как и англичане, создавали танк СА-1 как «сухопутный крейсер». Корпус танка представлял собой бронированную коробку с вертикальными стенками. Передняя часть корпуса была в форме носа корабля, облегчая преодолевать рвы и резать проволочные заграждения.

Корпус танка собирался из броневых плит, закрепленных болтами и заклепками на каркасе, устанавливался на прямоугольной жесткой раме и возвышался над ходовой частью. Сзади корпус был оборудован небольшим «хвостом», способствовавшим увеличению проходимости машины и обеспечивающим преодоление траншей шириной до 1,8 м. Танк был внушительных размеров, длина 6,32 м, ширина 2,05 м и высота 2,3 м и весил 14,6т.

Экипаж танка 6 человек — командир-водитель, заместитель командира (он же наводчик орудия), два пулеметчика (левый – одновременно механик), заряжающий пушки и подносчик пулеметных лент. Посадка экипажа осуществлялась через двустворчатую дверь в корме машины и три люка на крыше, один в крыше командирской рубки и два позади пулеметных установок. Впереди слева устанавливался двигатель, справа от него находилось место командира-водителя. Для наблюдения использовалось смотровое окно с откидной бронезаслонкой и тремя смотровыми щелями.


Танк СА-1

Толщина брони корпуса танка была 11,4 мм, днище и крыша 5,4 мм. Бронирование оказалось слабым, броня пробивалась новыми немецкими винтовочными пулями. После первых боев ее пришлось усиливать дополнительными листами толщиной от 5,5 до 8 мм.

Вооружение танка состояло из 75-мм короткоствольной гаубицы Blockhaus-Schneider с длиной ствола 13 калибров, специально разработанной для этого танка, и двух 8-мм пулеметов Hotchkiss с темпом стрельбы 600 выстрелов в минуту.

Так как большую часть носовой части танка занимали двигатель и рабочее место командира-водителя, места под установку орудия просто не оставалось, его, на манер корабельного, установили по правому борту танка в спонсоне, чтобы хоть как-то обеспечить приемлемые углы обстрела, но оно все равно обладало очень малым горизонтальным сектором обстрела всего 40 градусов. Командир-водитель должен был проявить незаурядную сноровку, чтобы при маневрировании удерживать цель в зоне поражения орудия.

Прицельная дальность составляла 600 метров, эффективная – не более 200 м. Начальной скорости снаряда в 200 м/с вполне хватало для борьбы с легкими укреплениями на коротком расстоянии типа деревянных блиндажей,. Огонь из орудия вёл помощник командира, позади которого располагался боезапас из 90 снарядов.

Пулеметы устанавливались по бортам в средней части корпуса в карданных установках, прикрытых полусферическими щитами. Огонь из правого пулемета вёл пулеметчик, из левого – механик, который следил и за работой двигателя. Пулеметы также имели большие мертвые зоны, не обеспечивающие эффективный огонь.


Танк СА-1 на марше

В качестве силовой установки использовался двигатель Schneider или Renault мощностью 65 л.с., топливный бак емкостью 160 л размещался сначала под двигателем, потом его перенесли в кормовую часть танка. Трансмиссия включала 3-скоростную коробку передач с реверсом, позволявшую изменять скорость в диапазоне 2—8 км/час, и дифференциальный механизм поворота. Силовая установка обеспечивала максимальную скорость по шоссе до 8 км/час, однако реальная скорость была 4 км/час по шоссе и 2 км/час по пересеченной местности. Запас хода танка по шоссе был 45 км, по пересеченной местности 30 км.

Одним из преимуществ танка была высокая плавность хода, благодаря хорошей амортизации в системе подвески это уменьшало утомляемость экипажа и повышало точность стрельбы. Ходовая часть танка была заимствована у трактора «Holt», которая подверглась серьезной переработке.


Танк СА-1. Вид сбоку

По каждому борту ходовая состояла из пары тележек с опорными катками (три на передней, четыре на задней), направляющего колеса спереди и ведущего сзади. Плюсом конструкции ходовой была полужесткая подвеска. Гусеница шириной 360 мм содержала 34 крупных трака, состоящих из подушки и двух рельсов, по которым катились опорные катки с ребордами. При длине опорной поверхности гусеницы 1,8 м обеспечивалось удельное давление на грунт 0,72 кг/кв. см.


Танк СА-1. Вид сзади

Эффективность танков CA-1 была не такой высокой, как планировалось. Неудачная компоновка при слишком короткой ходовой части для такого массивного корпуса, неповоротливость, недостаточная проходимость и слабая защищенность делали танк уязвимым для огня противника.


Преодоление окопа танком СА-1

Первое массовое применение танков СА-1 состоялось в апреле 1917 года. Французское командование планировало бросить в бой сразу большое количество танков и с их помощью проломить оборону немцев. Однако немцы смогли точно определить место готовящегося наступления и подготовили на направлении удара противотанковую оборону, подтянув дополнительную артиллерию.

Последовавшее наступление вылилось для французов в настоящее побоище. Танки попали под массированный артиллерийский огонь. Всего французы смогли бросить в бой 132 танка СА-1, при этом танкам удалось лишь прорвать первую линию немецкой обороны, потеряв 76 машин и их экипажи, которых расстреливали немецкие самолеты. Так что первый дебют танков СА-1 оказался не совсем удачным.

Общее количество выпущенных танков СА-1 оценивается примерно в четыре сотни и он не стал массовым танком Первой мировой войны.

Штурмовой танк «Сен-Шамон»


Разработка второго штурмового танка «Сен-Шамон» в дополнение к уже разрабатываемому СА-1 французской армии была не нужна, но тут роль сыграли амбиции военных начальников. Разработку танка СА-1 заказал «отец» французских танков Жан Этьен, реализовав по личной инициативе свой проект на фирме «Шнейдер» без согласования с управлением артиллерии. Руководство управления решило реализовать проект на разработку такой же машины на фирме FAMH, расположенной в городе Сен-Шамон. Так появилось два штурмовых танка, принципиально не отличающиеся друг от друга.

В феврале 1916 года было выдано задание на проектирование танка, и в апреле проект был подготовлен. Испытания первых образцов начались в середине 1916, а первые поставки в армию в апреле 1917, вначале как бронированных машин снабжения без вооружения

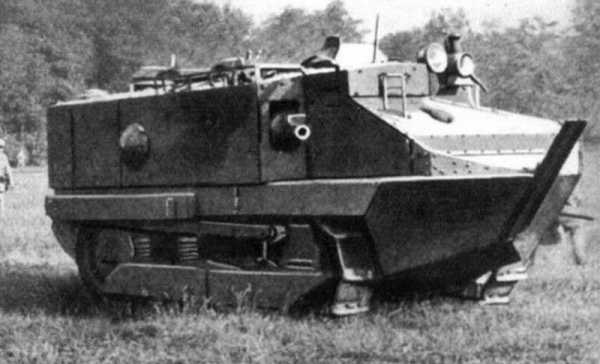

Танк «Сен-Шамон»

Внешне «Сен-Шамон» отличался от СА-1 боле крупными размерами и наличием длинноствольной пушки в носу танка. Корпус представлял собой броневую коробку с вертикальными бортами и со скошенными скулами носа и кормы, далеко выходившими за габариты гусениц. Корпус собирался из листов катаной брони клепкой на каркасе и устанавливался на раме, к которой крепилась ходовая. Первоначально броневые листы бортов прикрывали ходовую часть и доходили до земли, но после первых испытаний от этого отказались, поскольку такая защита ухудшала и без того низкую проходимость.


Конструкция танка «Сен-Шамон»

На первых образцах на корпусе впереди имелись командирская и водительская цилиндрические башенки, потом вместо цилиндрических башенок установили коробчатые. Пушка по оси танка размещалась в большом переднем выступе корпуса, который уравновешивался кормовой нишей, а двигатель и трансмиссия — в средней части корпуса.

Экипаж танка был 8-9 человек (командир, водитель, наводчик, механик и четыре пулеметчика). Впереди слева размещался водитель, а справа командир, использующие для наблюдения смотровые щели и башенки. Слева от пушки размещался наводчик, справа пулеметчик. В корме и у бортов находились еще четыре пулеметчика, один из которых был также механиком. Для посадки экипажа служили двери в бортах передней части танка. Смотровые щели и окна снабжались заслонками.


Отделение управления танка «Сен-Шамон»

Длина корпуса без пушки составляла 7,91 м, с пушкой 8,83 м, ширина 2,67 м, высота 2,36 м. Вес танка был 23 т. Толщина броневых листов на лбу корпуса – 15 мм, борт – 8,5 мм, корма – 8 мм, днище и крыша – по 5 мм. В дальнейшем толщину лобовой брони увеличили до 17 мм, для исключения пробития новыми немецкими бронебойными пулями.

В качестве пушечного вооружения использовалась 75-мм длинноствольная полевая пушка с длиной ствола 36,3 калибра и эксцентрическим затвором. Размеры такой установки и сравнительно длинный откат пушки при выстреле обусловили большую длину носовой части корпуса.

Дальность прицельной стрельбы пушки была до 1500 м, но достичь таких характеристик было невозможно из-за неудовлетворительных условия стрельбы из танка, поскольку наведение по горизонту ограничивалось 8 градусами. Так что перенос огня сопровождался поворотом всего танка, к тому же угол наведения пушки по вертикали составлял всего от -4 до +10 градусов. Для борьбы с пехотой служили лобовая, кормовая и две бортовые установки 8-мм пулеметов «Гочкис». Боекомплект к пушке составлял 106 выстрелов, к пулеметам 7488 патронов.

В качестве силовой установки в танке использовался бензиновый двигатель фирмы «Панар-Левассор» мощностью 90 л.с., запас топлива к которому составлял 250 л. Оригинальной чертой танка была электрическая трансмиссия. Двигатель работал на электрогенератор, напряжение от которого подавалось на два тяговых электромотора, каждый из них через понижающую механическую передачу приводил в движение гусеницу одного борта. Силовая установка обеспечивала танку среднюю скорость 3 км/ чаc, максимальную 8 км/час и запас хода 60 км.


Танк «Сен-Шамон» на испытаниях

Водитель одной педалью одновременно управлял дроссельной заслонкой карбюратора, регулируя обороты двигателя, и изменял сопротивление первичной обмотки, регулируя ток в первичной обмотке генератора. При поворотах изменялась скорость вращения электромоторов, а при их переключении на реверс обеспечивался задний ход танку. Электротрансмиссия обеспечивала плавное изменение скорости и радиус поворота в широком диапазоне, снижала нагрузки на двигатель танка и требовала от водителя незначительных усилий при управлении движением. Но электротрансмиссия была громоздкой и тяжелой, что привело к увеличению веса танка.

За основу ходовой части были также положены узлы трактора «Holt», которые были существенно доработаны. Ходовая часть включала на один борт три тележки со сдвоенными опорными катками. Рама корпуса опиралась на тележки через вертикальные винтовые цилиндрические пружины. Гусеница была шириной 324 мм и состояла из 36 траков, включающих башмак и два рельса. Длина опорной поверхности составляла 2,65 м. При такой гусенице было высокое удельное давление на грант и ширину гусеницы увеличили до 500 мм, при этом удельное давление уменьшилось до 0,79 кг/кв. см.

Из-за нависания передней части корпуса над гусеницами машина с трудом преодолевала вертикальные препятствия и рвы шириной 1,8 м. Проходимость танка на грунте была заметно хуже, чем у танка СА-1. Тяжелая носовая часть приводила к частой деформации передних тележек и спаданию гусениц.

В целом танк «Сен-Шамон» сильно уступал тому же СА-1, который сам не блистал надежностью и проходимостью, так что в армии оказался второй штурмовой танк с весьма посредственными характеристиками.

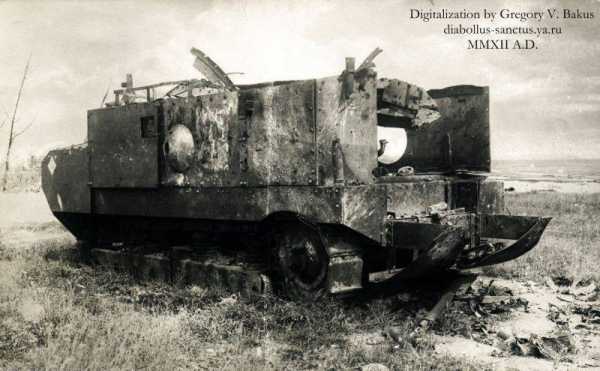

Танки «Сен-Шамон» в бою

В первом же бою в мае 1917 года танки «Сен-Шамон» не смогли преодолеть окопы, остановились перед ними и были подбиты артиллерией противника или вышли из строя из-за поломок. Такими же неудачными для этих танков оказались и другие бои.

В последние месяцы войны «Сен-Шамон» нередко использовали в качестве самоходных орудий, благодаря длинноствольной 75-мм пушке они удачно боролись с немецкими батареями ближнего боя. Этот танк также не стал массовым во время войны, всего было изготовлено 377 танков разных модификаций.

www.globalwarnews.ru

Французские мастодонты: танки, опоздавшие на войну

Приступая к разговору о французских тяжелых и сверхтяжелых танках, хотелось бы сразу сказать, что их появлению в период Первой мировой войны Франция обязана полковнику (впоследствии бригадному генералу) Жану-Батисту Эстьену — человеку на десятилетия опередившему свое время. Тот факт, что армии необходим тяжелый танк прорыва, стал очевиден еще в конце 1916 года, когда британцы первые применили свои «ромбы» — Франция, увы, сопоставимыми по боевым качествам танками не обладала. Машины Saint-Chamond и CA-1 Schneider, выполненные на базе тракторного шасси, может быть, и обладали лучшей защитой, но их проходимость по пересеченной местности и маневренность оставались абсолютно ничтожными — в итоге эти танки были полностью заменены на легкий FT-17 и импортные британские образцы.

Спецификации на разработку тяжелого танка получили сразу несколько фирм — «Рено», упомянутые выше «Шнейдер» и «Сен-Шамон», а также «Средиземноморское Общество Железноделательных заводов и верфей», в сокращении FCM. Предполагалось, что масса танка должна составить 38 тонн, вооружение — 105-мм пушка, бронирование не меньше 30-мм. Двигатель мощностью 200 л.с. должна была предоставить фирма «Рено».

FCM 1A — компоновка вполне привычная и свойственная скорее периоду Второй мировой, нежели 1917 году

Основным же требованием заказчика было размещение орудия во вращающейся башне — французы первыми твердо осознали, что пушка в спонсонах или лобовой части корпуса есть путь, ведущий в тупик, а наведение орудия в строго ограниченных секторах резко снижает боевую ценность танка. Сказано — сделано: специалисты FCM взялись за работу и к лету 1917 года появился прототип с индексом FCM 1A, куда больше напоминавший танки эпохи Второй мировой, чем архаичные «ромбы» — В передней части корпуса размещалось отделение управления, где находились места механика-водителя и его помощника. Далее располагался боевой отсек, по бортам которого были сделаны по две амбразуры для стрельбы из пулеметов и по одному смотровому прибору. Тут размещалось сразу пять членов экипажа: командир, наводчик, заряжающий, пулеметчик и моторист. Моторный и трансмиссионный отсек находились в кормовой части корпуса, занимая более половины его длины. Лобовая часть корпуса и башня изготовлялась из 35-мм брони, борта и корма корпуса — из 20-мм брони, крыша и днище — из 15 мм.

Впрочем, не обошлось без «чисто английских» странностей — «ромбы», с гусеницами полностью охватывающими корпус и большой длиной предназначались в основном для преодоления траншей, а потому детище фирмы FCM унаследовало от британских родственников высокую (в человеческий рост) ходовую часть, что резко снижало маневренность — в сущности, нормально двигаться машина могла только по прямой, а на поворотах скорость снижалась до минимальных 2-3 километров в час.

Военных привели в восторг башня с мощным орудием и усиленное бронирование, однако на серийных танках решили устанавливать все же 75-мм пушку благодаря значительно меньшей отдаче при выстреле, более компактным габаритам и большему боекомплекту. Если для 105-мм орудия планировалось 120 снарядов, то для 75-мм их можно было загрузить уже 200 штук.

Попутно были изготовлены еще два варианта танка — FCM 1В и FCM 1С соответственно. Последний оказался подлиннее и потяжелее: 62-тонный танк длиной 9,31 метра; вооружение и бронирование осталось прежним. 1С был изготовлен в середине 1918 года, предполагался заказ промышленности на триста машин, но Германия капитулировала и потребность в тяжелом танке прорыва отпала.

FCM Char 2C. Эта фотография не позволяет в полной мере осознать его размеры…

Тем не менее доработанный 1С получивший индекс Char 2C несколько лет спустя был запущен в малую серию — были устранены некоторые недостатки ранней стадии разработки, а генерал Эстьен настоял на производстве десяти машин хотя бы из соображений национального престижа. Char 2C так и остался венцом развития тяжелой бронетехники эпохи Первой мировой — танк был предназначен для позиционной войны, и никто не мог предположить, что всего через полтора десятилетия наступят времена стремительного блицкрига с прорывами на глубину, стратегическим охватом, разгромом беззащитных тылов и прочими прелестями «моторизованной войны»…

* * *

Как это не удивительно, но вплоть до конца 30-х годов индустриальныя Франция практически не занималась разработкой тяжелых танков, если не считать единственного принятого на вооружение проекта 1 bis, иногда именуемого «французским КВ». Бдительность Франции усыпило проклятие, под названием «линия Мажино», по сравнению с которой финская «линия Маннергейма» выглядела канавкой, прокопанной детскими совочками и украшенной ДОТами из спичечных коробок. Представить только — общая длина больше четырехсот километров, четыре десятка узловых пунктов обороны, по полтысячи бункеров и орудийных казематов. С учетом модернизации старых оборонительных линий в тылу, глубина обороны составляла без малого сотню километров.

Отдельно хотелось бы напомнить, что прямо напротив «линии Мажино» стояла германская «линия Зигфрида» построенная в 1936-1940 годах. Французское командование было свято уверено: немецкие орды разобьются о неприступные позиции, повторится «великое стояние» образца Первой мировой, а чтобы впоследствии успешно провести наступление против Германии, придется прорывать «линию Зигфрида». Следовательно, необходимы тяжелые штурмовые танки, или, во французской классификации, «Char de forteresse», танки-крепости.

Германские солдаты осматривают трофейный FCM Char 2C, пытаясь понять, что же с ним делать

Вот тут-то и возродилась концепция строительства мастодонтов наподобие FCM 2C и супертяжелых машин. К тому времени все до единой страны мира, производящие танки — включая даже Великобританию, где проектирование бронетехники было, мягко говоря, весьма странным, — отказались от дальнейшей разработки многобашенных тяжеловооруженных монстров, французское военное руководство продолжало настаивать на производстве «Char de forteresse». В Советском Союзе к началу 1940 года было принято окончательное решение: тяжелые танки строить будем, но строго с одной башней. В Германии проект трехбашенного Neubaufahrzeug, более известного Nb.Fz, тихо прикрыли еще раньше, целиком сосредоточившись на массовом выпуске «инструмента блицкрига», то есть средних танков Pz.III и Pz.IV. Англичане построили один-единственный A1E1 «Independent» о пяти башнях, ужаснулись его стоимости и сложности производства, после чего навеки отправили в музей.

Чертеж-эскиз AMX Tractuer C И проекции «трактора»

Стоит задать вопрос: насколько же серьезную психологическую травму перенесли французы в Первую мировую, что впоследствии полностью игнорировали очевидные направления мирового танкостроения? Всё так, они до дрожи, панически боялись новой окопной войны и сопряженных с ней колоссальных потерь. В итоге в 1938 и 1939 годах военное министерство выдает промышленности технические задания на сверхтяжелый двухбашенный танк, по компоновке очень сходный с советскими проектами СМК и Т-100. Фирма AMX поскромничала и разработала машину массой всего-навсего пятьдесят тонн, дав ей обозначение «Tractuer C». Корпорация FCM решила, что раз требуется танк-крепость, то пускай будет крепость — сто сорок тонн!

Два дизеля мощностью в 550 лошадиных сил могли разогнать FCM F1 до двадцати четырех километров в час по ровному твердому покрытию. По большо

warspot.ru

Танки Франции

Во Франции строить танки предложил полковник (впоследствии генерал) Жан-Батист Эжен Этьен (Jean-Baptiste Eugène Estienne). 1 декабря 1915 года он обратился с письмом к главнокомандующему французской армии генералу Жоффру (Joseph Jacques Césaire Joffre), в котором шла речь о возможности создания «сухопутного броненосца». Сначала заказ на новую машину был выдан Луи Рено (Louis Renault), но он отказался. Этьен обратился в фирму «Шнейдер-Крезо», и вместе с ее главным конструктором Ю. Бриллье они разработали проект первого французского танка — официально «Штурмового артиллерийского трактора» — практически за 6 дней. Первый танк был готов 8 сентября 1916 года, но выполнение всего заказа на 400 танков было затянуто.

Жозеф Жак Сезер Жоффр
(12 января 1852 — 3 января 1931)
Жан-Батист Эжен Этьен
(7 ноября 1860 — 2 апреля 1936)

Во Франции получили такой же заказ и для фирмы FAMH в городе Сен-Шамон, поэтому французы получили сразу два танка, имевших практически одинаковую ходовую часть трактора Холта. Ускорив темп создания машин, французы превзошли британцев, затратив на полгода меньше времени от момента выдачи заводам заказа до момента завершения. Они игнорировали опыт англичан, отвергавших тракторную разработку, и выполнили разработки на основе трактора, совершенно неприемлемого для преодоления рельефа передовых позиций. Но защищенность гусеничных цепей на французских танках была выше, чем у британских.

Танки Первой мировой войны
Французский танк «Шнейдер» CA
нажмите на изображение для увеличения

Кроме того, если английские машины воспринимали все неровности пути прямо на корпус, то французские имели подвеску с пружинным подрессориванием, что позволило несколько поднять скорость и повысить комфортность условий работы экипажа. На ходовую часть установили коробку бронекорпуса, выходящую за продольный габарит гусениц.


Танк Saint Chamond

По сути, танк «Шнейдер» СА-1 (СА — «штурмовая машина»), и танк «Сен-Шамон» главного конструктора фирмы «Рено» полковника Римальо представляли собой бронированные блокгаузы на гусеничном ходу, но у машины «Сен-Шамон» корпус был вдвое длиннее, чем у «Шнейдера». При длине корпуса 7,91 м танк Первой мировой войны «Сен-Шамон» редко переходил ров шире 1,8 м. «Шнейдер» отличался наличием стального хвоста сзади и наклонной балкой-контрфорсом спереди, которые способствовали преодолению окопов.


Танк Первой мировой «Шнейдер», 1916 год

На «Сен-Шамоне» орудие установили за лобовым листом, так что стрельба из него могла производиться в узком секторе прямо по курсу, а перенос огня должен был сопровождаться поворотом всего танка. Первоначально у 165 танков использовалась пушка специального типа, в дальнейшем — 75-мм полевое орудие образца 1897 года. Что касается «Шнейдера», то орудие смонтировали у правого борта в срезе корпуса. Угол обстрела — 20°. Все цели слева находились в мертвой зоне. По два пулемета с воздушным охлаждением располагались по бортам в шаровых установках, имевших большие зоны обстрела.

Танки Первой мировой войны
танк «Сен-Шамон», 1917 г. танк «Сен-Шамон», 1918 г.
нажмите на изображение для увеличения

На танке «Шнейдер» применялся обычный бензиновый мотор, но специальной разработки, и механическая коробка передач с тремя скоростями вперед и одной назад при скорости движения около 6 км/ч. У «Сен-Шамона» двигательная установка была комбинированной и состояла из одного бензинового двигателя «Панар», который вращал электрогенератор, питавший током два электромотора, работавших каждый на свою гусеницу. Благодаря этому танк имел бесступенчатое регулировании скорости хода и поворотов гусениц, что облегчало управление, но такой привод оказался более сложным по сравнению с механическим и более дорогим. Танк был способен развивать скорость до 12 км/ч, но практически быстрее 8,5 км/ч ездить не рекомендовалось, чтобы не поломать двигатель.


Танк Первой мировой «Сен-Шамон», 1916 год

Первоначально танк имел эллиптические командирскую и водительскую башенки на корпусе спереди, но потом их заменили на одну прямоугольную для командира танка. Приходилось увеличивать ширину гусениц, а затем — отказаться от их бронировки из-за ухудшения проходимости машины, имевшей вес 24 тонны (проектная 18 т).

Танки Первой мировой войны
Танк «Шнейдер» CA Танк «Сен-Шамон»
нажмите на изображение для увеличения

17-мм броня танков «Сен-Шамон» выдерживала удары германских бронебойных пуль марки «К», но на «Шнейдерах» уже после того, как они побывали в бою Первой мировой войны в апреле 1917 года, пришлось дополнительно ставить броневые листы толщиной 5,5 мм. Французы свои танки рассматривали как отборный род войск, «внушавший доверие уже одним своим видом». Но применение первых французских танков вызвало очень большие потери, что не сказалось на производстве.

Танки «Шнейдер» постепенно вывели из боевых частей и стали переделывать в артиллерийские тягачи и транспортеры боеприпасов. К моменту перемирия с Германией их оставалось 97 единиц. Но они воевали и в Африке, и в боях Гражданской войны в Испании в 1936-1939 гг. Танки «Сен-Шамон» из-за большого запаса снарядов и неплохой скорости достаточно интенсивно использовались в течение последнего года Первой мировой войны в качестве самоходных артиллерийских установок и поддерживали огнем легкие танки, сопровождая их в бою. На момент окончания войны в строю оставалось 72 танка, из них 50 были переделаны в транспортеры.

По количеству выпущенных танков (4330) французы превзошли англичан. Но значительное количество составили легкие танки «Рено», определившие характер послевоенного танкостроения.

Источники:

  • В.О. Шпаковский. «Танки эпохи тотальных войн. 1914-1945»;
  • Г.Л. Холявский «Полная энциклопедия танков мира 1915 — 2000 гг»;
  • Steven J. Zaloga,»French tanks of World war 1″;
  • И. Мощанский. Артиллерийские трактора;
  • Морозов Ю. «Шнейдер» и «Сен-Шамон». Французские средние танки первой мировой войны (Фронтовая иллюстрация).

pro-tank.ru

Американские танки Первой мировой войны » Военное обозрение

Есть общепризнанное мнение, что танк как боевая единица появился на свет в качестве средства преодоления затянувшегося «окопного» кризиса в Первой мировой войне. Вооруженная бронированная машина действительно переломила ситуацию, но сама ее концепция изобреталась задолго до большой войны. Где-то в 1904 году в Великобритании появились первые экземпляры самоходных артиллерийских платформ. Машины были призваны выступать в роли мобильного укрепления, способного передвигаться и по пересеченной местности. Идеальной отправной точкой для британцев послужил сельскохозяйственный трактор с гусеничным шасси и более мощным, чем у автомобилей, двигателем. В то же время превращение трактора в боевую машину шло натужно, что не мешало их использовать на фронте в качестве обычных тягачей. Американская фирма Holt (прародитель Caterpillar) выкупила патент на производство и вовсю начала снабжать английскую армию этими самыми тягачами. Тем временем концепция нового оружия неторопливо вытёсывалась в горниле затяжных боев.



Трактор Холт тащит орудие

Когда Экспедиционная армия США прибыла в Европу, у нее не было собственных танков. Да чего уж там, во всей Америке их не было. Первый серийный бронеавтомобиль компания Armored Motor Car Company изготовила только к 1915 г., и на момент вступления в войну в Штатах был сформирован только один 1-й эскадрон пулеметных бронеавтомобилей, состоящий из восьми единиц техники, входящий в состав корпуса морской пехоты США. Имеющая вполне стандартную компоновку для того времени, эта машина примечательна тем, что ее можно было разобрать на модули и перевезти катерами. Ну, для морпехов делали все ж таки.


Первый серийный King Armored Car

Командующему экспедиционными силами генералу Джону Першингу предлагали взять с собой пару экземпляров, но тот отказался. В первом же бою при Камбре, увидев в действии британские танки, Першинг впечатлился, в достаточной мере оценил потенциал и назначил полковника Джорджа Паттона руководить формированием американского танкового корпуса. К сентябрю 1918-го корпус был готов. Всего было создано 8 тяжелых батальонов с британскими танками Mark VI на вооружении и 21 легких, использовавших французские Renault FT-17. В боях поучаствовали только 4 из них. За время своего присутствия экспедиционные войска использовали только иностранную технику. Родной, американской, так и не завезли. Хотя на территории Штатов уже велись интенсивные разработки, делались пробы, ошибки и вообще формировалась собственная школа танкостроения.

Предлагаю ознакомиться с тем, что у них получалось или не получалось. В данной статье затронут период до 1918 года включительно, то есть самая зорька конструкторской мысли, когда инженеры были непугаными и еще толком не знали, как же оно будет правильнее, и упомянуты машины, которые были построены хотя бы в одном экземпляре.

Holt 75 Tank 1916

«Холт 75» — это популярная модель полугусеничного трактора того времени. Вот трактор решили обшить броней и получить танк. Конструкция должна была получиться довольно забавной, огромные свесы сильно ограничивали проходимость, а сам танк напоминал скорее самоходный ангар. Мощность холтовского четырехцилиндрового двигателя составляла 75 сил, но это на маховике, а до приводного вала доходило только 50. Весил трактор 12 тонн и в связи с отсутствием фрикционов управлялся при помощи небольшого выдвинутого вперед на раме колеса. Из вооружения планировали поставить одну курсовую пушку калибра 75 мм, туда же два пулемета, еще два пулемета в корму и один во вращающейся башенке установленной сверху. Бронирование около 2-3 мм, а примерная скорость 7-13 км/ч. Дальше прототипа дело не пошло, да и тот сделали чуть ли не из жести. Холт во всем этом процессе участвовал только тем, что у него взяли трактор.


С самими тракторами имеется некоторая путаница. Это был момент появления компании Caterpillar, но при этом слово «катэрпиллер» переводился и переводится как «гусеница», поэтому встречается как в том, так и в другом смысле. В любом случае двигатели абсолютно точно стояли «Холт».

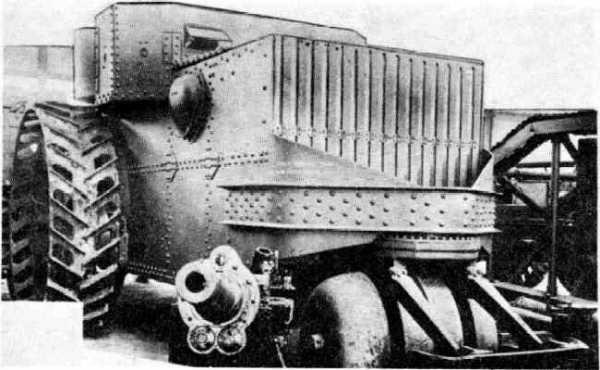

Holt Three-wheeled Steam Tank of 1917


Трехколесный паровой танк уже не на базе холтовского серийного трактора, а построенный и разработанный фирмой Холт. Паровой, кстати, не на дровах, а на керосине, с двумя двухцилиндровыми двигателями мощностью 75 л.с. каждый. Двигаться по полю боя он должен был задним ходом, хотя паровичку, насколько я знаю, все равно, куда дышло толкать, так что эффективность езды от этого не страдала. Разрабатывать его начали еще в 1916, но готов танк был только к 1918 г. В комплект вооружения входила курсовая 75-мм гаубица и пулеметы Браунинга калибра 0.30 в количестве от 2 до 6 (по разным данным). Интересно бронирование, толщина его достигала внушительных на то время 16 мм и только корма, днище и крыша — 6 мм.




История машины сходна со знаменитым танком Лебеденко. Когда зимой 1918 г. американские военные приступили к испытаниям на полигоне в Абердине, этот плод гениальной конструкторской мысли проехал 15 метров и «загруз». 75 коней на каждое колесо оказалось маловато, надо было гусеничный привод брать. Поцокав языками, армейцы отказались от дальнейших работ по проекту.
Чтобы вы не очень смеялись паровому танку — это паровой автомобиль 1919 года

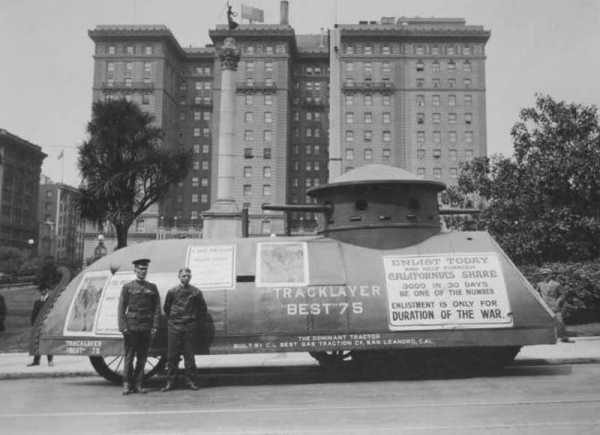

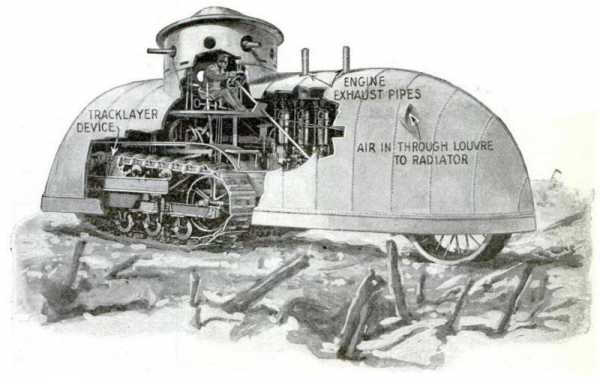

Best 75 prototype 1917

Все тот же трактор Холт 75 1909 года рождения, только выпускаемый по лицензии фирмой Бест, поэтому называется Best 75 Tracklayer. И тут определение трэклэера трактуется не иначе как гусеничный ход. Вот Бест и сотворили собственную конструкцию, как они ее видели. Громоздкий корпус с размещенными макетами вооружения где-то в районе рулевого колеса и надстройкой на корме. Модель получилась нежизнеспособная, и военные, снова поцокав языками, вежливо отказались. Ну нельзя из трактора сделать хороший танк.

CLB 75

Не остановившись на первой неудаче, инженеры фирмы Бест решили, что вся проблема в компоновке и перенесли вооружение в башню, расположенную на корме. Теперь там, кроме водителя, размещались две пушки и несколько отверстий для пулеметов. Также изменили форму корпуса, и модель танка стала смотреться очень стильно. Тогда не знали слова стимпанк, но, когда военные снова отказались, за машину схватились пропагандисты. Если танк нельзя использовать по назначению, но при этом он выглядит грозно и красиво, то почему бы его не использовать в целях рекламных? Исходя из этих размышлений, CLB 75 успел поработать натурщиком для демонстрации мощи вооруженных сил США. Появилась серия фотографий и даже открыток, на которых он присутствовал. После войны прототип пропал. Скорее всего, был разобран на металлолом.

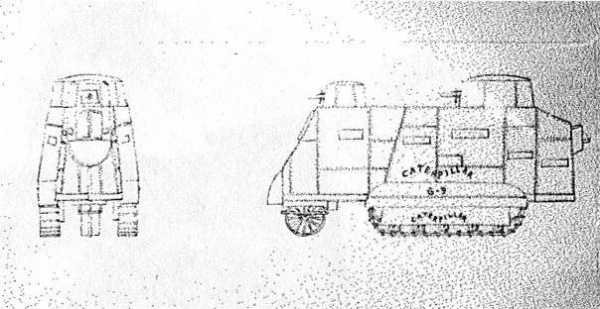

Caterpillar G-9 of 1917

Очередная холтовская попытка сделать классный танк. Все то же самое. Трактор Холт, накрытый бронекорпусом. Только двигатель на этот раз был мощностью 150 л.с. G-9 напоминал передвижной блиндаж. Имел по пять бойниц на борт и одну в корму. Пушки размещались в башнях и одна на корме, причем известно два варианта компоновки танка: одно- и двухбашенный.

Испытания машины на полигоне около Лос-Анджелеса в очередной раз показали несостоятельность конструкции. Скорость танка даже по прямой не превышала 5 км/ч, а о проходимости речи даже не шло. Не обошлось и без происшествий. В какой-то момент водитель не справился с управлением «танктором» и ухнул машину в кювет, что повлекло за собой разрушение корпуса. Устав цокать языками и окончательно осознав несостоятельность сельскохозяйственного трактора как шасси для боевой машины, военные махнули руками и удалились восвояси.


Holt Gas-Electric of 1917


На этот раз холтовцы достаточно серьезно подошли к задаче и построили уже танк, а не бронетрактор. Рулевое колесо упразднили, а гусеничное шасси существенно переработали. Бензоэлектрическая (gas — это бензин) схема применялась вынужденно. Фрикционов не было, вот и поставили на каждую гусеницу свой электродвигатель, чтобы можно было ими управляться, а 90-сильный мотор совместили с генератором. Хотя танк удачно поворачивал, такая схема приводов переусложнила конструкцию, та сильно грелась и часто выходила из строя. Но сама идея, вероятно, подсмотренная у французов, была интересной. Корпус представлял собой обыкновенную бронекоробку с толщиной листа от 6 до 15 мм. Для лучшего охлаждения в корме поставили откидной лист, но открытым его в бою держать никто бы не стал. Вооружение танка составляли два пулемета Browning 0.30, установленные по бортам, и 75 мм пушка Vickers, размещенная в лобовом листе корпуса.

Испытания показали, что 90 л.с. (это без учета потерь в трансмиссии) для 25-тонной машины явно недостаточно. От дальнейшей доработки проекта отказались.

US Army Corps Steam Tank of 1918

Первый случай, когда в дело включились непосредственно армейские инженеры. Вполне естественно, что танк имел большое лобби и активно проталкивался на всех уровнях. За основу была взята конструкция британских ромбовидных Mark и, в принципе, машина получилась похожей, но имела два характерных отличия.

В силу того, что бензиновые и дизельные двигатели находились в зародышевой стадии, предпочтение было отдано отработанной паросиловой установке, работавшей на керосине. К тому времени развитие паровых движителей было если не на пике, то на очень большой высоте, и такой мотор вполне мог конкурировать с системами внутреннего сгорания. Достаточно того факта, что суммарная мощность спаренных двухцилиндровых паровичков достигала 500 л.с. Каждый двигатель имел привод на свое ведущее колесо, и управление танком осуществлялось простым «газу правым — газу левым».

Второй интересной особенностью стало вооружение. В качестве основного вместо пушки выбрали огнемет. Вероятно, этот танк стал одним из (если не первым) огнеметным. В конструкции «главного калибра» для выброса огнесмеси вместо баллонов со сжатым газом использовали отдельный бензиновый двигатель мощностью 35 л.с., который создавал давление около 110 атм. и позволял метать заряд на расстояние до 27 метров. Дополнительно в бортовых спонсонах установили 4 пулемета Browning. Экипаж насчитывал 8 человек, бронирование — 15 мм, боевая масса — 45 т.

Первая презентация широкой публике состоялась 17 апреля 1918 года на параде в Бостоне и все бы хорошо, но танк сломался. Причиной поломки стала ненадежность силовой установки. После ремонта машину загрузили на пароход и отправили на испытания в Европу, но и там до поля боя он не доехал. Просто побоялись отправлять. В дальнейшем работы по проекту свернули и итоговая судьба прототипа неизвестна.

Skeleton Tank

Без сомнения, один из самых интересных «военных» американских танковых проектов. Тщательно проанализировав практику применения британских марков на полях сражений, конструкторы пришли к выводу, что хотя большие линейные размеры и позволяют преодолевать огромные траншеи с воронками, они же и способствуют существенному увеличению площади поражения, а также увеличению массы. Инженеры предложили вынести шасси в отдельную конструкцию, а двигатель и экипаж поместить в серединку небольшой коробушки, подвешенной между гусеницами. Идея, конечно, здравая, но довести ее до логического конца не получилось.


Первый прототип был существенно легче первоосновы, имел меньшую массу, большую тяговооруженность и проходимость, но при этом обладал рядом и собственных конструктивных недостатков. Таких как: вынесенный отдельно узел трансмиссии, слабое вооружение и излишне «тряская» ходовая. «Детские» болезни конструкции можно было излечить, но война закончилась, и военные утратили интерес к прототипу, отдав предпочтение собственной версии французского FT-17. Опытный экземпляр «скелетного» танка, к счастью, сохранился и ныне хранится в Абердинском танковом музее.

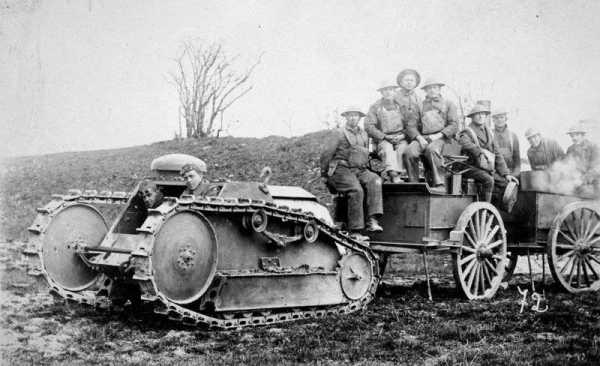

Ford 3-ton mod. 1918

Насмотревшись на успехи французов с их Renault FT-17, дядюшка Форд тоже захотел себе такой. Первые работы над легким танком начались в 1917 году, а первый прототип был готов к середине 1918 г. Машина вышла похожей на своего идейного вдохновителя как по компоновке, так и по устройству шасси. Единственным принципиальным отличием было отсутствие башни, а 37мм пушка и пулемет располагались в лобовом листе корпуса. Бронирование лба — 13, а бортов 10 мм. Двигателей стояло целых два, но автомобильных, мощностью по 45 л.с. каждый. Целью была максимальная унификация с автомобилями марки, чтобы впоследствии производить новые танки тысячами. И правительственный заказ на 15 тысяч сделали, вот только война не вовремя закончилась.

Вполне естественно, что машина принять участие в боевых действиях не успела. К 11 сентября 1918 изготовили только 15 экземпляров, из которых 10 поехали в войска, где быстро доказали свою ненадежность и слабую проходимость. К середине 20-х их списали и заменили на М1917.

US Mark 1

Когда окончательно определились с недостатками легкого танка Форда, военные заказали новую машину, в которой эти оплошности должны были быть устранены. Масса нового танка возросла до 7,5 т, но зато он получил вращающуюся башню с тем же набором вооружения (37-мм пушка и пулемет) и более мощные (по 60 л.с.) спаренные двигатели. Бронирование сохранилось на прежнем уровне. В связи с окончанием войны работы по проекту были свернуты, и предпочтение отдали более удачному «американскому Рено».

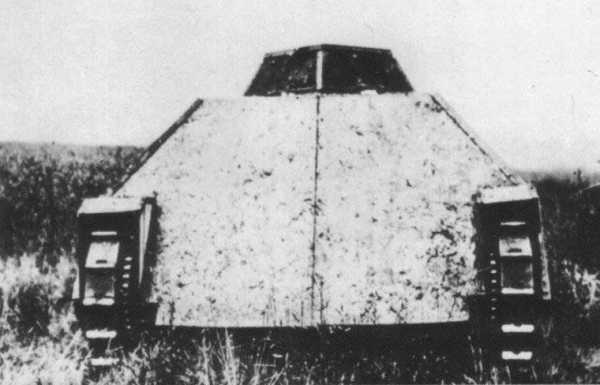

Hamilton Tank или Oaklend «Victoria» Tank

Тоже весьма интересная машина, включившая в себя несколько передовых решений и вполне способная стать первой серийной собственной американской разработкой. Первые работы по ней начали еще в декабре 1915 на Oakland Motor Car Company под руководством главного конструктора Гамильтона. Уже тогда для нового танка разработали собственное гусеничное шасси, отойдя от привычной практики использования тракторного. Шасси вышло удачным и достаточно надежным. Ходовую часть защитили бортовыми бронелистами (!), а лобовая деталь и командирская башенка были установлены под углами, что для того времени тоже было весьма передовым решением. Размещение основного вооружения (пушка 37 мм или пулемет) планировали в лобовом листе корпуса. В конце 1917 года опытный образец поступил на испытания, но его банально «задробили» из-за конкуренции с фордовским 3-тонным и удачным французским FT-17. Из-за бесперспективности дальнейшие работы над машиной были прекращены.

Studebaker Supply Tank

Известная американская контора Студебеккер, которая уже в первую мировую специализировалась на выпуске грузовиков, предложила и свой вариант бронированной машины. Этот «танк» изначально планировался исключительно как бронированный грузовоз, но получилось нечто похожее на британские ромбические Марки, только ниже и длиннее. Вполне естественно эту платформу попытались проработать и как танковую, но ничего путного из обоих вариантов не вышло. Гусеничный бронированный Студебеккер так и остался в единственном опытном экземпляре.

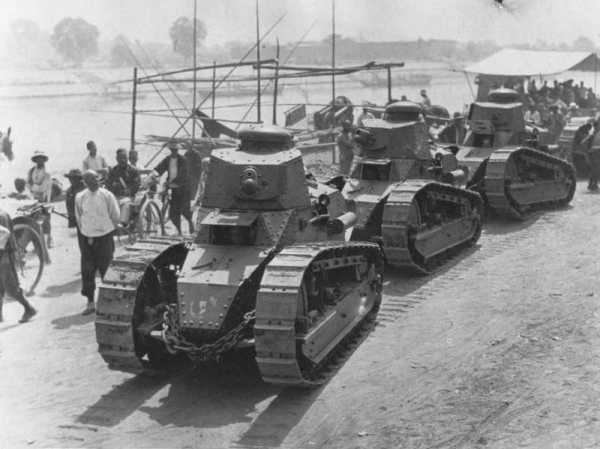

M1917 6-ton Tank

По славной традиции лицензию на французский Renault FT-17 покупали все кому не лень, очень уж танк был хорош. Так и в США, углядев перспективу наживы (а производственные мощности французов не могли обеспечить всех желающих), быстро купили документацию и пообещали наделать целую кучу танков за короткий срок, всем раздать еще и себе оставить. Производственный процесс закономерно столкнулся с кучей проблем, начиная от несовместимости метрических чертежей с дюймовыми, неготовности промышленности изготавливать ряд узлов, ну, и банальные «распил и откат» существенно отдалили сроки триумфа. Серийное производство наладили только к осени 1918 года, когда война близилась к финалу, воюющие державы планировали сокращать военные бюджеты, а танки, кроме США, уже никому не были нужны. Раз никому не надо, а деньги вложены, начали делать для себя. Всего наделали 950 единиц, из которых: 526 с пулеметами Browning, 374 с пушками Vickers 37 мм и еще 50 машин связи (TSF). Танки конструктивно почти не отличались от прототипа, за исключением нескольких несущественных деталей. В боевых действиях участия «американские Рено» не принимали.

Mark VIII «Liberty» Tank

Совместная американо-англо-французская разработка. Фактически из американского там были только двигатель Liberty, элементы ходовой, трансмиссии и электрооборудование. Танк должен был получиться достаточно удачным сам по себе, так, например, в нем впервые применили систему создания избыточного давления для защиты экипажа от ОМП. Также схема размещения вооружения выполнена по наиболее рациональной схеме, а удлиненный корпус позволял преодолевать траншеи длиной до 5,5 метров. Двигатель отделили от боевого отделения перегородкой, чтобы поберечь экипажи. Для сборки запланировали строительство завода в 200 милях от Парижа. Но, как это часто бывает с совместными проектами, война закончилась быстрее, чем ожидали и интерес в совместной работе мгновенно угас. Из готовых комплектов с 1919 по 1920 США построили около 100 танков, которые в боевых действиях участия не принимали и к началу Второй мировой были все переданы в Канаду в качестве учебных.

Собственно, на этом разнообразие американских танков, сконструированных в период Первой мировой войны, себя исчерпало. Можно разве что упомянуть нереализованные и нереальные идеи 200-тонного гусеничного «Trench Destroyer» с экипажем из 30 человек и холтовского 150-тонного полевого монитора на колесном ходу, вооруженного 152 мм орудиями. Но эти проекты скорее сродни немецкому Ratte, такие же бессмысленные и бестолковые.

Использованы материалы:
http://www.history-of-american-wars.com/world-war-1-tanks.html#gallery[pageGallery]/0/
http://en.wikipedia.org/wiki/Tank_Corps_of_the_American_Expeditionary_Force
http://www.aviarmor.net/tww2/tanks/usa/_usa.htm
http://alternathistory.org.ua/taxonomy/term/114
http://www.militaryfactory.com/armor/ww1-us-tanks.asp
https://ru.wikipedia.org/wiki/Mark_VIII

topwar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
