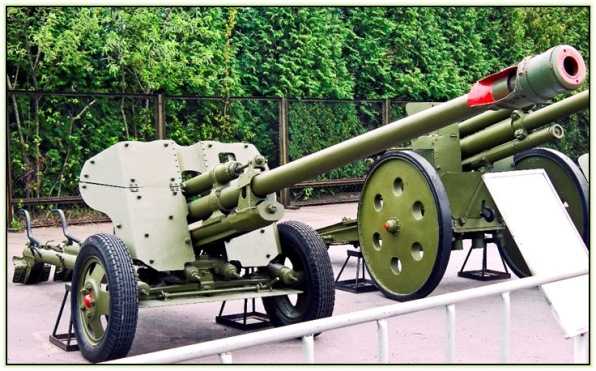

Опытная противотанковая пушка БЛ-14 (СССР. 1944 год)

Другим образцом 76-мм дивизионной пушки, созданным в соответствии с постановлением ГКО № 3187 от 15 апреля 1943 года, потребовавшим усилить противотанковую оборону Красной армии, стала 76-мм дивизионная пушка БЛ-14 (БЛ - "Берия Лаврентий"), спроектированная в 1944 году в ОКБ-172 НКВД СССР (г. Пермь) под руководством М.Ю. Цирульникова ...

Фронту срочно требовалось дивизионная (противотанковая) пушка, способная пробивать усиленную броню перспективных немецких танков. И она была разработана конструкторами в Перми, с использованием уже хорошо освоенного в производстве, лафета пушки ЗИС-3, на который был наложен удлиненный ствол (представлявший собой свободную трубу). На ствол навинчивались и стопорились казенник и мощный двухкамерный дульный тормоз. 76-мм дивизионная пушка БЛ-14 имела винтовой подъемный механизм. Затвор вертикальный клиновой с полуавтоматикой механического (копирного) типа. Тормоз отката - гидравлический. Накатник - гидропневматический.


Лафет с торсионным подрессориванием имел раздвижные трубчатые станины и щитовое прикрытие, предназначавшееся для защиты расчета и механизмов орудия от пуль и осколков. Щит состоял из двух листов. Удлинение ствола позволило повысить боевые характеристики пушки. Бронебойный снаряд массой 6,5 кг имел начальную скорость 900 м/с и максимальную дальность стрельбы до 14 000 м . Подкалиберный снаряд массой 3,02 кг имел начальную скорость 1260 м/с. Бронебойный снаряд пушки БЛ-14 с расстояния 500 м под углом 90° пробивал броню толщиной 117 мм , а подкалиберный снаряд - 230-мм броню, в то время как у штатного дивизионного орудия ЗИС-3 эти характеристики составляли - 70 и 125 мм (соответственно). Однако 76-мм дивизионная (противотанковая) пушка БЛ-14 на вооружение Красной армии не была принята по тем же причинам, что и ее конкурент – пушка ЦАКБ В.Г. Грабина - ЗИС-С-58-1.
Калибр – 76 мм
Масса в боевом положении - 1300 кг
Длина ствола - 4572 мм
Длина нарезной части – нет данных
Расчет – 6 человек
Скорость движения – до 50 км/ч
Скорострельность – до 20 выстр/мин
Наибольшая дальность стрельбы – 14 000 м
Дальность прямого выстрела – до 940 м

Углы обстрела:
По горизонтали - 54°
По вертикали - 5° +28°

Источники : http://pobeda.poklonnayagora.ru/ , http://www.tehnikapobedy.ru/

raigap.livejournal.com

Ф-22 — лучшая противотанковая пушка вермахта

Ф-22 — лучшая противотанковая пушка вермахта

Невероятно, но 76-мм пушка Ф-22 в начале 1942 г. стала самой мощной противотанковой пушкой вермахта. Резонный вопрос: как такое могло случиться?

25 июня 1941 г. — четвертый день войны. В книге записей начальника германского генерального штаба генерал-полковника Гальдера следуют одна за другой победные реляции и вдруг после разговора по телефону со штабом группы армий «Центр» идет запись: «Получены данные о новом типе русского тяжелого танка: вес 52 тонны, лобовая броня — 37 см (?), бортовая броня — 8 см... 50-мм противотанковая пушка пробивает броню только под орудийной башней. 88-мм зенитная пушка, видимо, пробивает также бортовую броню (точно еще не известно). Получены сведения о появлении еще одного нового танка, вооруженного 75-мм пушкой и тремя пулеметами».

Так немецкое командование впервые узнало о новых советских танках КВ.

Строго говоря, германская разведка еще до войны узнала о существовании танков Т-34 и КВ. Но информация эта

была противоречива и до сведения полевых войск не доводилась.

Сразу же выяснилось, что все немецкие танковые и противотанковые пушки не пробивают броню танков КВ и Т-34, а советские 76-мм танковые орудия длиной в 30 калибров (Л-11 и Ф-32) и в 40 калибров (Ф-34 и ЗИС-5) пробивают броню всех немецких танков на дистанции до 1000 м. После первых же боев немецкие солдаты окрестили свои 3,7-см противотанковые пушки «дверными молотками» и «армейскими хлопушками». В одном из донесений говорилось, что расчет 3,7-см противотанковой пушки добился 23 попаданий в один и тот же танк Т-34, и лишь когда снаряд угодил в основание башни, танк был выведен из строя. Танк T-III с 50 метров попал в Т-34 четыре раза, а затем с 20 метров еще раз, но все снаряды раскалывались на части, не повреждая брони.

Руководство вермахта в конце 1941 г. и в первой половине 1942 г. предприняло экстренные меры для обеспечения войск материальной частью, способной поражать танки Т-34 и КВ. Немцы пошли двумя путями: во-первых, создали новые боеприпасы для стоявших на вооружении танковых и противотанковых орудий, и, во-вторых, в войсках появились новые, более мощные противотанковые пушки.

В боекомплект всех танковых и противотанковых орудий были введены подкалиберные снаряды, резко увеличившие бронепробиваемость, правда, на небольших дистанциях. Орудия калибра 75 мм и выше получили кумулятивные снаряды, бронепробиваемость которых не зависела от дальности стрельбы. Для 3,7-см противотанковой пушки была принята надкалиберная кумулятивная мина, заряжаемая с дула. Табличная дальность стрельбы такой миной составляла 300 м, о скорострельности и меткости стрельбы миной говорить не приходится. Надо полагать, мина была принята в основном для поднятия морального духа расчетов.

В 1941—1942 гг. немцы не создавали тяжелых противотанковых пушек. Тут сказались надежды на «блицкриг», на легкие противотанковые пушки с коническим каналом ствола и консерватизм немецких генералов, психологически не готовых перейти от миниатюрной 3,7-см пушки РАК 35/36,

за два года расстрелявшей танки всей Европы, к 88-мм или 128-мм орудиям.

Наиболее же дешевыми противотанковыми пушками стали трофейные дивизионные пушки. В конце 1941 — начале 1942 гг. немцы наложили на лафет своей 5-см противотанковой пушки РАК 38 качающуюся часть трофейной французской 75-мм пушки обр. 1897 г., снабдив ее дульным тормозом. Новая противотанковая пушка получила название «7,5-см РАК 97/38».

В 1942 г. и первой половине 1943 г. самой мощной противотанковой пушкой вермахта действительно была Ф-22: в 1941 г. несколько сотен этих пушек были захвачены целыми и невредимыми.

Пятьсот шестьдесят пушек Ф-22 были переделаны в буксируемые противотанковые 7,62-см пушки РАК 36(r)33. Немцы расточили камору Ф-22, увеличили заряд в 2,4 раза, установили дульный тормоз, уменьшили угол возвышения и исключили механизм переменного отката. Здесь надо отметить, что немцы просто исправили «капризы» Тухачевского и ряда других военных, в свое время заставивших Грабина в таком мощном орудии использовать гильзу обр. 1900 г., ограничивавшую вес заряда, и ввести угол возвышения 75°, дабы из него можно было вести стрельбу по самолетам. Передок у пушки, естественно, был исключен, так как немцы использовали только механическую тягу. Вес РАК 36(г) в походном и боевом положениях был около 1710 кг, а угол вертикального наведения составлял от —6° до +18°.

Для РАК 36(r) немцы спроектировали четыре снаряда: бронебойный калиберный Pz.Gr.39 весом 7,54 кг и начальной скоростью 740 м/с, подкалиберный Pz.Gr.40 весом 4,05 кг и начальной скоростью 990 м/с, кумулятивный HL.Gr.38 с начальной скоростью 450 м/с и осколочный Sp.Gr.39 весом 6,2 кг и начальной скоростью 550 м/с. Всего таких снарядов в 1942—1945 гг. было изготовлено 4,2 млн штук.

Эти снаряды предназначались не только для буксируемых 7,62-см пушек РАК 36(r), но и для самоходных установок, оснащенных переделанными Ф-22.

В начале декабря 1941 г. германская фирма «Алкет» на шасси легкого чешского танка 38(t) изготовила первый об

разец истребителя танков «Мардер III» с 7,62-см пушкой РАК 36(r). В 1942 г. было изготовлено 344 самоходных артиллерийских установки, а в 1943 г. — еще 19. Вес установки составлял 10,7 т, толщина лобовой брони корпуса 50 мм, в боекомплект входило 30 выстрелов, скорость хода достигала 42 км/ч.

Установки «Мардер III» немцы успешно применяли не только на Восточном фронте, но и в Северной Африке против английских танков.

В начале 1942 г. та же фирма «Алкет» на шасси легкого танка T-II создала истребитель танков «Мардер II» с 7,62-см пушкой РАК 36(r). В 1942 г. было выпущено 184 установки, а в 1943 г. — еще 8. Вес САУ «Мардер II» составлял 12 т, лобовая броня корпуса и рубки — 30 мм, боекомплект — 30 выстрелов, скорость хода — до 40 км/ч.

В 1942—1943 гг. в Северной Африке в армии Роммеля в составе 605-го противотанкового дивизиона воевало девять самоходных артустановок F.K.36(r). Их создавали, устанавливая пушки Ф-22 на шасси полугусеничного тягача Sd.Kfz.6. Пушка помещалась в бронированной рубке с толщиной брони 10 мм. Полный вес установки составлял 10,5 т. Экипаж — 5 человек. Скорость хода по шоссе — 50 км/ч.

Пример немцев оказался заразительным, и румыны изготовили 34 76-мм САУ, вооруженные грабинской Ф-22. В качестве шасси был использован трофейный советский танк Т-60.

Наши солдаты не без оснований называли пушку РАКЗб(r) «гадюкой» или «коброй». Несколько десятков пушек РАК 36(r) было захвачено советскими войсками под Сталинградом. Часть трофейных «гадюк» поступила на вооружение наших истребительно-противотанковых дивизионов.

Грабин писал:

«Одну такую пушку доставили инспектору артиллерии. Комкор Воронов пригласил начальника ГАУ и меня для ознакомления с “немецкой новинкой”. Осмотрев ее, я установил, что гитлеровцы разгадали наш замысел, заложенный в конструкцию Ф-22 еще в 1935 г. Они расточили камору (мы так и думали сделать), благодаря чему увеличили мощность, поставили дульный тормоз, перенесли привод подъемного механизма на левую сторону, уменьшили угол

возвышения и таким образом создали мощную пушку для борьбы с нашими танками. Кроме того, модернизировав таким образом нашу Ф-22, они установили ее на гусеничное шасси, т. е. создали самоходную пушку.

Во время осмотра Воронов спросил меня:

— Не смогли бы и мы повысить мощность нашей дивизионной пушки?

Я ответил:

— Мы могли бы модернизировать Ф-22 образца 1936 г., но я не знаю, сколько их в армии и смогут ли их поставить на завод для модернизации. Можно заново организовать валовое производство пушек, но это сопряжено с большими трудностями, так как нет технологического оснащения.

На это Воронов ничего не сказал»*.

Немцы по достоинству оценили и дивизионные 76-мм пушки УСВ обр. 1939 г. Они использовали трофейные УСВ в качестве полевых (дивизионных) орудий, присвоив им название 7,62-см F.K.39. Точное число пушек УСВ, использованных немцами, установить не удалось, но к марту 1944 г. вермахт располагал 359 такими орудиями, из которых 295 находились на Восточном фронте, 24 — во Франции и 40 — в Дании.

В качестве противотанковой пушки УСВ немцы не применяли, так как еще штатные (советские) бронебойные снаряды при стрельбе по танку Т-34 на дистанции до 600 м пробивали только нижнюю вертикальную броню корпуса.

В 1943—1944 гг. румыны попытались использовать 76-мм пушку ЗИС-3 для создания самоходной противотанковой пушки на шасси чешского танка «Шкода R.2». Вес установки составил 11,5 т, лобовая броня корпуса — 25 мм, боекомплект — 30 выстрелов, скорость хода — до 35 км/ч. Всего была изготовлена 21 САУ. Эти установки оказались неэффективными для действий против танков Т-34, и дальнейшее переоборудование танков «Шкода R.2» было прекращено. Остальные танки румыны хотели оснастить 88-мм германскими противотанковыми пушками, но капитуляция Румынии в августе 1944 г. сорвала эти планы. Кстати, одна самоходная установка «Шкода R.2» сохранилась до сих пор и находится в военном музее в Бухаресте.

Германское командование очень высоко оценило и 57-мм грабинские пушки ЗИС-2, захваченные вермахтом в 1943—1944 гг. В немецких войсках ЗИС-2 получила название «5,7-см РАК 208(r)*.

Оценка грабинских пушек, действовавших на стороне противника, вопрос весьма сложный и деликатный. В Приложениях есть две статистические таблицы (№ 20 и № 21), а выводы пусть делает читатель.

Поделитесь на страничке

Следующая глава >

* Грабин В. Г. Оружие победы. С. 459.
* Грабин В.Г. Оружие победы. С. 230.

biography.wikireading.ru

76,2-мм противотанковая пушка PaK-36(r) обр. 1941 г.

76,2-мм противотанковая пушка PaK-36(r) обр. 1941 г.

14.10.2007 18:34

В течение первых месяцев кампании на Восточном фронте немцы захватили несколько сотен советских 76-мм дивизионных пушек Ф-22 (обр. 1936 г.). Наличие у Красной Армии танков с противоснарядной броней поставило вторгшиеся на территорию СССР соединения Вермахта в тяжелое положение - стандартное противотанковое оружие пехотных частей пушка Pak-35/36 оказалась бессильной против этих танков, новые 50-мм пушки Pak-38 имелись еще в очень небольшом количестве и тоже не отличались высокими боевыми характеристиками. Выход был найден в массовом использовании захваченных 76-мм дивизионных пушек. Первоначально немцы использовали их в оригинальном виде в качестве полевых орудий, присвоив им название 7,62 cm F.K.296(r). Но в конце 1941 г. немецкие инженеры, изучив орудие, выяснили, что оно имеет большой запас прочности. В результате к концу года был разработан проект модернизации Ф-22 в противотанковую пушку 76,2-мм PaK-36(r).

В пушке была расточена камора, что позволяло заменить гильзу. Советская гильза имела длину 385,3 мм и диаметр фланца 90 мм, новая немецкая гильза была длиной 715 мм с диаметром фланца 100 мм. Благодаря этому метательный заряд был увеличен в 2,4 раза. Для уменьшения силы отдачи немцы установили дульный тормоз.

В свое время М.Н.Тухачевский и его сторонники в ГАУ заставили В.Г.Грабина сделать пушку Ф-22 универсальной (полевой и зенитной) и довести угол возвышения до 75°, немцы ограничили угол возвышения 18°, вполне достаточными для противотанковой пушки. Кроме того, были модернизированы противотанковые устройства, в частности был исключен механизм переменного отката. Универсализация пушки Ф-22 советскими конструкторами по уверениям М.Н.Тухачевского сделал пушку очень не удачной. Тот же В.Г.Грабин и многие другие советские конструкторы еще в 1935 г.предлагали установить на Ф-22 дульный тормоз, увеличить камору, ввести новый, более тяжелый снаряд и более объемную гильзу, уменьшить угол возвышения и т.д. При чем все эти нововведения были проверены экспериментально, и на полигонных испытаниях пушка показала себя отлично. Но замнаркома обороны М.Н.Тухачевский настоял на своем – за универсальность Ф-22.

Боекомплект 76,2-мм PaK-36(r) составляли германские выстрелы с осколочно-фугасными, бронебойными, калиберными, подкалиберными и кумулятивными снарядами. Немцы не имели калибра 76,2-мм, и снаряды к PaK-36(r) не подходили к германским орудиям калибра 75-мм, но этими снарядами можно было стрелять из других трофейных советских 76-мм пушек. Но при этом, немецкие солдаты не могли стрелять из PaK-36(r) трофейными советскими снарядами. Делать это было физически невозможно, так как советский патрон стал бы болтаться в каморе PaK-36(r).

Переделанная Ф-22 с новым боекомплектом к началу 1942 г. стала лучшей германской пушкой, а в принципе ее можно и лучшей противотанковой пушкой в мире. Вот только один из примеров: 22 июля 1942 г. в сражении у Эль-Аламейна в Египте расчет гренадера Г.Хальма из 104-го гренадерского полка выстрелами из PaK-36(r) в течение нескольких минут уничтожил девять английских танков.

Внешне PaK-36(r) отличались от оригинальных пушек Ф-22 наличием массивного дульного тормоза и измененной формой щитового прикрытия.

Пушка Ф-22 разрабатывалась в СССР в начале 30-х годов как орудие дивизионной артиллерии. Она предназначалась для уничтожения живой силы противника, разрушения разного рода укрытий и борьбы с артиллерией и мотомеханизированными средствами. В ее конструкции еще сохранились некоторые элементы популярной в те годы концепции универсализма полевых орудий, в соответствии с которой полевые орудия должны были обеспечивать возможности стрельбы, как по наземным, так и по воздушным целям. В ней впервые для дивизионных орудий был применен лафет с двумя раздвигающимися в боевом положении станинами. Это обеспечивало угол горизонтального обстрела до 60°. Конструкция лафета позволяла транспортировать орудие на механической тяге с высокими скоростями по проселочным дорогам.

Наличие полуавтоматического затвора позволило довести скорострельность до 15 выстрелов в минуту. При стрельбе из пушки бронебойным снарядом на дальности 100 м при угле встречи 90° пробивалась броня толщиной 98 мм, а на дальности 1000 м 82 мм. (Толщина брони основного советского танка Т-34 составляла 45-52 мм.)

Советские солдаты не без основания называли пушку PaK-36(r) “гадюкой” или “коброй”. Несколько десятков пушек PaK-36(r) были захвачены советскими войсками под Сталинградом. Часть трофейных “гадюк” поступила на вооружение советских истребительно-противотанковых дивизионов.

Руководство ГАУ даже рассматривало вопрос о запуске в производство 76-мм PaK-36(r), но Грабин отказался, поскольку он уже проектировал более мощные системы. В 1942 г. немцы переделили 358 единиц Ф-22 в 76,2-мм PaK-36(r), в 1943 г. – еще 169 и в 1944 г. – 33. Было начато и массовое производство боеприпасов к пушкам.

Пушки PaK-36(r) ставили не только на колесные лафеты, но и на САУ “Marder II” (Sd.Kfz.132) и “Marder 38” (Sd.Kfz.139).

Трофеем немцев стала не только дивизионная пушка Ф-22, но и ее капитальная модернизация – 76-мм пушка Ф-22 УСВ (обр. 1939 г.) Немцы использовали ее в оригинальном виде как полевую пушку под названием 7,62 cm F.K.297(r). Небольшое число орудий Ф-22 УСВ было переделано в противотанковые пушки, получившие индекс 76,2-мм PaK-39(r). Пушка получили дульный тормоз, в результате чего ее длина ствол увеличилась с 3200 мм до 3480 мм. Камора ствола была расточена, и из нее стало можно стрелять выстрелами от PaK-36(r).

К марту 1945 г. Вермахт располагал 165 переделанными трофейными противотанковыми пушками PaK-36(r) и PaK-39(r).

Тактико-технические характеристики пушки PaK-36(r):

масса в боевом положении: 1710 кг;

калибр: 76,2 мм;

длина ствола: 11 калибр;

начальная скорость снаряда: 720 м/с;

угол возвышения: от -6° до 18°;

угол горизонтального обстрела: 60°;

скорострельность: 10-12 выстр/мин;

дальность стрельбы: до 10400 м;

бронепробиваемость:

по нормали на дальности 100 м: 98 мм;

по нормали на дальности 1000 м: 82 мм.

Источники:
1. Широкорад А., "Бог войны Третьего Рейха", АСТ, Транзиткнига, 2003
2. Шунков В., "Вермахт", АСТ, 2003
3. Chris Chant, "Artillery of World War II", 2001
