Самолет заправщик Ил-78. Фото и видео. Характеристики. История.



Ил-78 – самолет-заправщик, разработанный на базе Ил-76МД, применяется для дозаправки военных самолетов прямо в воздухе. Он является единственным типом самолетов-топливозаправщиков, стоящих на вооружении ВВС. Нередко его используют как военно-транспортный самолет (в модификации Ил-78 утратил такую возможность).

История Ил-78

В начале 70-х г. в связи с необходимостью замены самолетов-заправщиков М-4-2, Ту-16Н и 3М-3 начались работы по разработке нового специализированного самолета, строящегося на базе Ил-76. Но по-настоящему пригодным для данной роли машина стала только с появлением модификации Ил-76МД (в 1981 году) со взлетной массой до 190 тонн. В самолете были установлены 2 цилиндрические емкости, рассчитанные на 23 460 л, которые входили в общую топливную систему.

26 июня 1983 г. Ил-78 совершил свой первый полет. Им управлял В.С. Белоусов, опытный летчик-испытатель. На ташкентском авиационном производственном объединении в 1984 году развернули его серийное производство, которое проходило одновременно с Ил-76.

Основным отличием новой разработки от предыдущих самолетов-заправщиков, которые были ориентированы на обслуживание дальней авиации (преимущественно), являлась возможность взаимодействия с авиацией ПВО и фронтовой авиацией. На самолет установили 3 устройства (1 в кормовой части фюзеляжа и два на крылья) УПАЗ1, созданные под руководством В.И. Харченко и Г.И. Северина в НПП «Звезда».

Ил-78, помимо дозаправки в воздухе, может выступать и танкером для транспортировки топлива. При отдаче горючего на земле не используются УПАЗы, вместо них к внутрифюзеляжным бакам идут до четырех топливных проводов, которые выводятся через погрузочный бак. Еще для Ил-78 предусматривалась возможность конвертации в транспортный самолет, для чего два фюзеляжных бака и УПАЗы были выполнены съемными, а на борту были две грузовые лебедки с тянущим усилением 3 тыс. кгс, рольгантовое, тельферное и швартовочно-такелажное оборудование.

Ил-78 видео

В.С. Белоусов 7 марта 1988 года совершил первый полет на модификации заправщика Ил-78М, который имел повышенную взлетную массу до 210 тонн. Новый самолет не имел возможности быстро конвертироваться в транспортный, так как разработчики для увеличения перевозимого топлива внесли изменения в конструкцию. Например, в грузовом отсеке 3 несъемных цилиндрических бака, рассчитанных на 36 тонн топлива, отсутствует задний погрузочный люк и десантно-транспортное оборудование, что позволяет существенно сократить собственный вес конструкции на 5 тонн. Вместе с тем не было усилено крыло, изменению подверглось крепление фюзеляжного агрегата заправки (была установлена модификация ПАЗ-1М, которая оказалась более производительной).

На Ил-78 управление заправкой в воздухе происходит от отдельно оборудованного места оператора, которое находится вместо кормовой стрелковой установки. В воздухе одновременно могут дозаправиться два «легких» и один «тяжелый» самолет от подкрыльевых УПАЗов.

  • Ил-78 имеет взлетную массу в 190 тонн, 100 км – удаление от аэродрома вылета, возможность передачи 65 тонн топлива и 32-36 тонн при удалении в 2,5 тыс. км.

  • Ил-78М: 210 тонн – взлетная масса, 1800 км – удаление от аэродрома, передача топлива – 60-65 тонн и 32-35 тонн при удалении в 4 тыс. км.



Эти числа уменьшаются приблизительно вдвое при работе с грунтовых ВПП.

На конец 1991 года было произведено 45 самолетов модификаций Ил-78М или Ил-78. Позже, в 2003-2006 гг., было создано еще шесть самолетов (Ил-78МКИ), направленных в Индию.



Эксплуатация Ил-78



Первые 5 серийных машин в 1985 году поступили в Учебный центр ВТА, находящийся в Иванове, откуда 4 из них переданы в Узин (1986 год) и входили в состав дальней авиации.

Ил-78 в июне 1987 года приняли официально на вооружение ВВС.

В Советском Союзе, помимо работы с фронтовой и бомбардировочной авиацией, в числе задач самолета было обеспечение боевого дежурства и патрулирование стратегических ракетоносцев над Атлантическим и Тихим океанами, Арктикой. Для этого часть машин перелетала на дальневосточные и арктические аэродромы.





Авиаполки имели на вооружении Ил-78:

  • 409 авиаполк самолетов-заправщиков;

  • 106-я тяжелая бомбардировочная авиадивизия;

  • Украинская ССР, Узин. В полку на 1992 год находилось двадцать четыре Ил-78. При нем сформировали техническую базу для обучения личного состава и обслуживания самолетов;

  • 201-я тяжелая бомбардировочная авиадивизия;

  • Энгельс, РСФСР;

  • 12030-й авиаполк самолетов-заправщиков. В отдельной авиационной группе 6950 гвардейской авиабазы в городе Рязань числился двадцать один самолет (по состоянию на 2013 г.).

Модификации Ил-78

Довольно часто Ил-78 путают с летающей лабораторией Ил-76, которая специализировалась на испытании УПАЗов. Сегодня данная машина находится в Кировоградской летной академии.



Ил-78 характеристики:



Модификация   Ил-78
Размах крыла, м   50.50
Длина самолета,м   46.59
Высота самолета,м   14.76
Площадь крыла,м2   300.0
Масса, кг
  пустого самолета   40000
  максимальная взлетная   190000
Внутренне топливо, л   82000
Тип двигателя   4 ТРДД Авиадвигатель Д-30КП
Тяга, кгс   4 х 117.68
Максимальная скорость, км/ч   850
Крейсерская скорость, км/ч   800
Скорость при дозаправке, км/ч   400-600
Практическая дальность, км   7300
Дальность действия, км   3650
Практический потолок, м   12000
Экипаж, чел   6
Полезная нагрузка:   Максимальная нагрузка - 65000 кг топлива
  Типовая нагрузка:  Крыльевые баки - 14800 кг топлива
  Фюзеляжные баки - 28000 кг топлива



Самолеты ОКБ Ильюшина

Боевые самолеты

avia.pro

Дозаправка в полете: история и современность

Воздушная дозаправка не только один из самых сложных элементов полета, но и наиболее любимых зрителями фрагментов авиашоу. К сожалению, летчики демонстрируют его не так часто, как хотелось бы – процесс этот не только сложен, но и весьма опасен, ведь самолеты сближаются друг с другом на расстояние до 20 метров. Не менее увлекательна и история развития самой идеи.

Считается, что авторство идеи дозаправки в воздухе принадлежит России. Она была выдвинута в 1917 году в нашей стране и запатентована в 1921 году в США русским эмигрантом, летчиком-испытателем, а впоследствии и авиаконструктором Александром Прокофьевым-Северским.

Александр Николаевич Прокофьев-Северский, русский и американский летчик, изобретатель, авиаконструктор (1894–1974)

Однако в мире осуществлять дозаправку в воздухе начали еще в 1912 году. Выглядело это весьма забавно: канистру с бензином просто передавали с одного аэроплана на другой. Затем стали приспосабливать для этого шланг, который сбрасывали с одного самолета и вручную ловили на другом. Насосов, естественно, еще не придумали, топливо поступало вниз просто под воздействием гравитации.

Первая успешная дозаправка такого рода произошла 27 июня 1923 года. Ее осуществили летчики USAF (американские военно-воздушные силы). Заправку провели с крыла на крыло между двумя самолетами Airco DH.4.

Первая в истории дозаправка в воздухе между самолетами Airco DH.4. 27 июня 1923 года

Началась эпоха соревнований за наибольшую длительность полетов без приземления. Стартовав в том же, 1923 году с 37 часов с девятью дозаправками, к середине 1930-х американские летчики научились оставаться в воздухе несколько недель.

В 1935 году братья Fred и Al Key на самолете Curtiss Robin установили рекорд беспосадочного полета: 653 часа и 34 минуты (более 27 суток). Они взлетели 4 июня и приземлились 1 июля. Пищу летчикам спускали на веревке. Техническое обслуживание двигателя осуществлялось тоже прямо на лету. Для этого вокруг мотора был оборудован специальный помост, на который в случае необходимости и выбирался один из пилотов.

Самолеты Curtiss Robin. Дозаправка

Существовавший тогда способ дозаправки (шланг с обычным заправочным пистолетом) был крайне опасен. Пистолет в любой момент могло вырвать из горловины топливного бака, и струя бензина летела прямо на горячий корпус двигателя.

Не намного проще выглядит этот процесс и сейчас. Вряд ли надо пояснять, что дозаправку в полете производят только на армейских самолетах. Пассажирским этого, скорее всего, никогда не позволят. Во-первых, из соображений безопасности. А во-вторых, по ненадобности – у них не бывает столь длительных и скрытных полетов, как у военных.

Но вернемся в 1930-е. В Великобритании в 1934 году известный английский летчик Alan John Cobham разработал первую в мире настоящую систему дозаправки в воздухе, состоящую из троса с когтями-зацепками, гарпуна и шланга. Для совершенствования своей системы и производства соответствующего оборудования он основал фирму Flight Refuelling Limited (FRL). Компания, к слову, существует до сих пор.

В России идея создания самолетов-танкеров начала активно развиваться на рубеже 1930-х. У ее истоков стоял известный авиаконструктор Владимир Сергеевич Вахмистров. Первые успешные испытания были проведены им в 1932 году.

Однако до самого начала холодной войны развитие способов дозаправки оставалось скорее соревнованием отдельных энтузиастов. И главной целью изобретателей было не военное ее применение, а трансатлантические коммерческие перелеты.

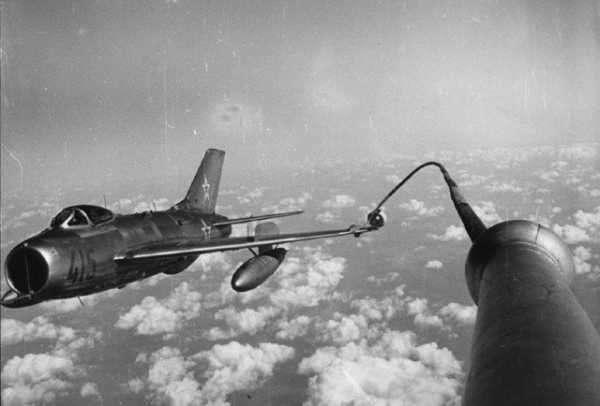

МиГ-19. Заправка топливом в воздухе

Появление ядерного оружия заставило правительства разных стран, и прежде всего СССР и США, задуматься над поиском способов увеличения радиуса действий для самолетов стратегической и тактической авиации. Исследования по дозаправке получили государственный статус.

В Советском Союзе работы велись на различных типах самолетов, в разных КБ. В том числе тем же Вахмистровым, который успешно развивал идеи английской фирмы FRL.

Собственную систему дозаправки в воздухе «с крыла на крыло» разработали два летчика-испытателя Игорь Шелест и Виктор Васятин. Их изобретение тоже основывалось на способе, предложенном компанией FRL, но оказалось значительно эффективнее и проще. Впоследствии оно было принято за основу и массово применялось в советских ВВС вплоть до конца 1990-х годов.

Система «с крыла на крыло» использовалась только в СССР и только на самолетах Ту-4 и Ту-16. Ни одна другая страна этот способ не применяла – он был все же слишком рискованным.

Дозаправка в воздухе Ту-16Р

Гораздо большее распространение в мире получила система «шланг–конус–штанга». Ее разработками с конца 1952 года занималось ОКБ-918. Ныне это – знаменитое Научно-производственное предприятие (НПП) «Звезда» имени академика Г.И. Северина, входящее в холдинг «Авиационное оборудование».

Основу системы «шланг–конус–штанга» составили наработки группы Владимира Вахмистрова, которая продолжила свою деятельность в ОКБ-918. В 1953 году система Вахмистрова прошла успешные испытания в процессе дозаправки в воздухе одновременно двух истребителей МиГ-15 от танкера Ту-4. Тросы не использовались. Две точки дозаправки располагались на законцовках крыла. Выпускаемые шланги с конусами стыковались со специальными телескопическими штангами, укрепленными на носовой части истребителей.

В середине 1950-х, когда проблема дозаправки истребителей потеряла актуальность, эта система была приспособлена под бомбардировщики. И прежде всего, под стратегический М-4. В качестве самолета-заправщика стали использовать меньший по размерам Ту-16.

Дозаправка Су-24

С появлением в ВВС нового фронтового бомбардировщика Су-24 (1975 год) перед учеными встала задача разработки новых УПАЗов (унифицированных подвесных агрегатов заправки) – специально для него, то есть подвешивающихся, ибо бомбоотсека у «Сухого» нет. Танкером для него стал Ил-78.

С конца 1980-х все вновь разрабатываемые тактические самолеты стали создавать с учетом возможной дозаправки в воздухе: Су-24М, МиГ-29, МиГ-31, семейство Су-27, некоторые экземпляры МиГ-25, «тяжелые» Ту-95МС, Ту-160, А-50, Ил-80. Полку танкеров тоже прибыло: появились истребители-заправщики и, конечно, надежда и опора российской стратегической авиации – модифицированный Ил-78М.

Среднее время приема топлива в процессе воздушной дозаправки достигло шести минут для вертолета, 20 – для бомбардировщика и 45 – для заправщика.

Дозаправка в воздухе Ту-95

Единственным в нашей стране предприятием по разработке систем дозаправки остается НПП «Звезда». В настоящее время здесь выпускаются как приемные устройства (головки приемников топлива), устанавливаемые на штангах заправляемых самолетов, так и несколько модификаций УПАЗов для самолетов-танкеров: с длиной шланга от 26 до 28 метров и производительностью перелива от 1600 до 2900 литров в минуту.

Нужны ли России транспортно-заправочные самолеты и съемное топливозаправочное оборудование – вопрос, разумеется, риторический. От Калининграда до крайней восточной точки России, острова Ратманова – около восьми тысяч километров. Не надо забывать и о возможности привлечения нашей авиации к решению задач с необходимостью перелетов через океаны. А с учетом того, что сейчас для ВВС РФ процесс дозаправки в воздухе – событие достаточно редкое, задача развития этих систем становится еще актуальнее.

/По материалам rostec.ru/

army-news.ru

Самолет-заправщик Википедия

Дозапра́вка в во́здухе — операция передачи топлива с одного летательного аппарата на другой во время полёта.

История

Дозаправка в воздухе. США 1923 год.

С самого начала использования аэропланов возникло желание расширить их радиус действия за счёт передачи топлива в воздухе. Ещё в 1912 году были осуществлены первые попытки передать с одного самолёта на другой канистры с топливом. Ввиду высокой опасности и сложности манёвров данный способ передачи топлива развития не получил.

Новый метод дозаправки с использованием резинового шланга, соединявшего баки самолётов, был разработан авиатором и конструктором Александром Николаевичем Северским. Успешные попытки передать топливо при помощи шланга были осуществлены в 1920-х годах. В простейшем случае два медленно летящих самолёта соединялись шлангом, по которому в заправляемый самолёт топливо перетекало под действием силы тяжести. Впоследствии топливо стали ускорять при помощи насосов.

В 1942 году немецкими конструкторами прорабатывался вариант дозаправки в воздухе прототипа стратегического бомбардировщика Ме.264 (англ.)русск. («Бомбардировщик Америки») для достижения им межконтинентальной дальности.

Первые дозаправки в полёте при выполнении боевого задания были произведены во время Корейской войны в ВВС США.

Значение и применение

Дозаправка двух МиГ-31

В настоящее время дозаправка топливом в воздухе применяется только на военных и военно-транспортных машинах.

  • Дозаправка топливом в воздухе позволяет существенно продлить время пребывания в воздухе и в некоторых случаях обеспечить самолёту неограниченную дальность полёта.
  • Ввиду того, что максимальная взлётная масса самолёта ниже массы, которой он может обладать, набрав необходимую скорость и высоту, применение дозаправки в воздухе даёт самолёту возможность взлететь с минимальным количеством топлива и с максимальным количеством полезного груза и впоследствии, набрав высоту и скорость, получить недостающее топливо в полёте. В частности такая схема выполнения задания является штатной для американского самолета-разведчика Lockheed SR-71 Blackbird.

Системы дозаправки в воздухе

Шланг-конус

Заправка Су-30МКА Дозаправка «Торнадо» GR.4 от танкера VC10 во время войны в Ираке

Для заправки при помощи шланга-конуса самолёт-заправщик комплектуется одной или несколькими подвесными заправочными установками, расположенными на максимально возможном удалении друг от друга. Как правило, два из них находятся под крыльями, за мотогондолами двигателей, а третий размещён в хвостовой части фюзеляжа. Каждая заправочная установка оснащена гибким шлангом длиной в несколько десятков метров. На конце шланга имеется так называемый конус или буй, внешне напоминающий волан, в основании которого находится вентиль, запирающий просвет шланга.

Заправляемый летательный аппарат в свою очередь оборудован приёмной штангой, которая в целях улучшения аэродинамики аппарата может быть сделана убирающейся в корпус.

Процесс заправки происходит следующим образом. Танкер разматывает шланг, и конус под напором воздуха расправляется из сложенного положения в свою рабочую конфигурацию. Оба воздушных судна сближаются друг с другом, причем танкер-заправщик летит прямо, с постоянной скоростью и неизменной высотой, а заправляемое воздушное судно занимает позицию сзади и немного снизу от заправляющего танкера. Уравняв скорости и высоту, пилот заправляемого воздушного судна маневрирует так, чтобы попасть заправочной штангой в неуправляемый конус. Соединение штанги и конуса производится электромагнитным замком. После установления соединения оператором заправки включается система перекачки, и топливо под большим давлением поступает в баки заправляемого воздушного судна. По окончании заправки пилот заправляемого воздушного судна просто уменьшает скорость, и конус отсоединяется от штанги, когда сила натяжения превысит силу электромагнита.

Для облегчения навигации, стыковки и управления заправкой как танкер, так и заправляемые самолёты оборудованы радиотехническими системами межсамолётной навигации, подсветкой элементов заправки и световой сигнализацией заправки.

Данным способом можно заправлять как самолёты, так и вертолёты. В свою очередь, из-за компактности заправочных установок заправщиком может выступать и достаточно небольшой самолёт (например палубный). Скорость перекачки топлива в современных заправочных установках достигает 1500 литров в минуту.

Штанга

C-5 Galaxy приближается к танкеру KC-135R Место оператора заправочной штанги самолёта заправщика KC-135. Заправка стратегического бомбардировщика B-52 в небе Афганистана.

Данный способ осуществляется при помощи самолётов-заправщиков, оборудованных заправочными штангами. Штанга представляет собой телескопическую трубу длиной около 20 метров, закреплённую под фюзеляжем в хвостовой части заправщика. На штанге расположены маленькие подвижные аэродинамические поверхности, благодаря которым положением штанги в выпущенном состоянии можно управлять.

Процесс заправки имеет существенные отличия от предыдущего способа - здесь активную роль играет самолет-заправщик (точнее, оператор штанги), а заправляемый самолет лишь занимает нужную позицию. Самолёты сближаются и выравнивают скорости. Заправляемый самолёт занимает позицию снизу и немного сзади заправщика. Затем оператор заправочной станции, управляя крылышками на штанге, стыкует её с заправочной горловиной, которая расположена, как правило, за кабиной пилотов. После стыковки топливо под давлением подаётся в баки заправляемого самолёта.

Для облегчения навигации в тёмное время суток современные танкеры имеют систему, подсвечивающую область под собой, за исключением того места, которое должен занять заправляемый самолёт. Таким образом, пилоту необходимо держаться в затемнённой области под заправщиком.

Ввиду того, что штанга достаточно велика, её устанавливают только на крупные самолёты-заправщики. Современные заправочные установки позволяют перекачивать топливо со скоростью до 4500 литров в минуту. Поэтому при помощи штанги удается гораздо быстрее заправить крупные самолёты — бомбардировщики, транспортные самолёты или другие самолёты-заправщики.

Крыло — крыло

Способ предложен советскими летчиками-испытателями И. И. Шелестом и В. С. Васяниным. Система успешно прошла госиспытания на самолётах Ту-4 и в 1951 году была принята на вооружение.

Самолёты в строю летели параллельными курсами — крыло к крылу, не находясь в потоке друг друга. Самолёт-заправщик выпускал из законцовки крыла трос со стабилизирующим парашютом. Бомбардировщик маневрировал таким образом, чтобы положить штангу, торчащую из торца крыла на трос. При проскальзывании троса по штанге бомбардировщика трос цеплял гибкую тягу, за которую вытягивал из крыла шланг. Далее трос выбирался заправщиком, а бомбардировщик выпускал шланг. Достигнув крыла заправщика, шланг стыковался с заправочной магистралью, и начиналась перекачка топлива. Топливо перекачивалось под давлением с большими расходами. После заправки процесс шёл в обратном направлении: бомбардировщик втягивал шланг, заправщик выпускал трос. После втягивания шланга трос освобождался, и заправщик был готов заправить другой самолёт.

На самолётах Ту-16 схема была изменена. Самолёт-заправщик выпускал из законцовки крыла шланг со стабилизирующим парашютом на конце. Бомбардировщик маневровал таким образом, чтобы положить край своего крыла на усиленный концевой участок шланга. При соскальзывании шланга с законцовки крыла бомбардировщика шланг ловился крюком, который втягивал шланг в заправочную горловину.

Процедуру заправки Ту-4 и Ту-16 можно увидеть в 12-м фильме сериала «Красные звёзды». Заправка Ту-16 также показана в художественном фильме «Случай в квадрате 36-80».

Самолёты-заправщики

Самолёты-заправщики, как правило, не разрабатываются отдельно, а являются переделанными пассажирскими или транспортными самолетами, иногда и бомбардировщиками или, в случае палубной авиации, самолётами ПЛО (самолёт-заправщик KS-3A является модификацией противолодочного самолёта S-3 «Викинг»). Так, например, самолёт-заправщик Ил-78М является переделанным военно-транспортным Ил-76МД, на котором не устанавливается десантное и транспортное оборудование, отсутствует задний грузовой люк, установлены два дополнительных топливных бака в фюзеляже и три подвесных агрегата заправки, а кормовая пушечная установка (включая место стрелка) переоборудована в кабину оператора заправки. Ранее в ВВС СССР для дозаправки использовались переделанные дальние бомбардировщики М-4 и 3М, служившие до начала 90-х годов; похожей была судьба британского Handley Page Victor, служившего заправщиком куда дольше, чем в роли бомбардировщика.

В ряде случаев боевой самолёт может быть воздушным танкером без изменения своих основных функций. Так, на Су-24 и Су-33 заправочный агрегат может подвешиваться опционально.

В большинстве стран (включая Россию) используют систему дозаправки со шлангом и конусом на заправщике и штангой на заправляемой машине, поскольку она позволяет одновременно заправлять несколько самолетов и предъявляет меньшие требования к самолету-заправщику (а на палубных самолётах применение штанги принципиально невозможно). И лишь ВВС США и Израиля(своя разработка штанги дозаправщика совместимая с самолетами ВВС США) используют систему с управляемой штангой на заправщике, значительно увеличивающую скорость перекачки топлива.

В настоящее время на вооружении ВВС России имеются только четыре типа самолётов, способных служить для дозаправки других самолётов в воздухе: самолёт-заправщик Ил-78, фронтовой бомбардировщик Су-24 и палубные истребители Су-33 и МиГ-29К / МиГ-29КУБ.

Вертолёты

Дозаправка вертолёта AgustaWestland AW101 в воздухе с морского судна

Вертолёт, оборудованный системой дозаправки, может дозаправляться с корабля (не обязательно пригодного к посадке), зависнув над ним и подняв лебёдкой шланг с палубы на борт. У некоторых вертолётов есть аппаратура для заправки от конуса; они могут заправляться от обычных самолётов-заправщиков, уравняв скорости — при этом скорость полёта будет «быстрой» для вертолёта и «медленной» для самолёта.[1]

Некоторые факты

  • С 26 февраля по 3 марта 1949 года американский самолёт B-50 совершил первый в мире беспосадочный кругосветный перелет, занявший 94 часа 1 минуту. Это стало возможным благодаря трем дозаправкам в воздухе.
  • Вертолёт H-21C выполнил первый беспосадочный трансконтинентальный перелёт вертолёта через территорию США (Сан-Диего—Вашингтон, 23—24 августа 1957) с применением четырёх дозаправок в воздухе.
  • Американский самолёт-заправщик KC-10, обладающий, помимо дополнительных топливных баков, грузовой кабиной, способен перевозить до 77 т груза.
  • Американский самолёт-разведчик SR-71, имея при полной заправке взлётный вес 77 100 кг (из них масса топлива 46 180 кг), не имел возможности взлетать с подобной нагрузкой. Поэтому сначала самолёт поднимался в воздух с незначительным запасом топлива, затем его дозаправляли в воздухе, после чего летчик мог приступать к выполнению задания. После полной дозаправки самолёт становился примерно вдвое тяжелее.
  • Northrop Grumman разработала и испытала систему дозаправки беспилотного самолёта X-47 Pegasus[2].
  • В настоящее время разрабатываются системы, которые позволят не только заправлять самолёт в воздухе, но и пополнять его боезапас.

См. также

Примечания

Ссылки

wikiredia.ru

Дозаправка в воздухе Википедия

Дозапра́вка в во́здухе — операция передачи топлива с одного летательного аппарата на другой во время полёта.

История

Дозаправка в воздухе. США 1923 год.

С самого начала использования аэропланов возникло желание расширить их радиус действия за счёт передачи топлива в воздухе. Ещё в 1912 году были осуществлены первые попытки передать с одного самолёта на другой канистры с топливом. Ввиду высокой опасности и сложности манёвров данный способ передачи топлива развития не получил.

Новый метод дозаправки с использованием резинового шланга, соединявшего баки самолётов, был разработан авиатором и конструктором Александром Николаевичем Северским. Успешные попытки передать топливо при помощи шланга были осуществлены в 1920-х годах. В простейшем случае два медленно летящих самолёта соединялись шлангом, по которому в заправляемый самолёт топливо перетекало под действием силы тяжести. Впоследствии топливо стали ускорять при помощи насосов.

В 1942 году немецкими конструкторами прорабатывался вариант дозаправки в воздухе прототипа стратегического бомбардировщика Ме.264 (англ.)русск. («Бомбардировщик Америки») для достижения им межконтинентальной дальности.

Первые дозаправки в полёте при выполнении боевого задания были произведены во время Корейской войны в ВВС США.

Значение и применение

Дозаправка двух МиГ-31

В настоящее время дозаправка топливом в воздухе применяется только на военных и военно-транспортных машинах.

  • Дозаправка топливом в воздухе позволяет существенно продлить время пребывания в воздухе и в некоторых случаях обеспечить самолёту неограниченную дальность полёта.
  • Ввиду того, что максимальная взлётная масса самолёта ниже массы, которой он может обладать, набрав необходимую скорость и высоту, применение дозаправки в воздухе даёт самолёту возможность взлететь с минимальным количеством топлива и с максимальным количеством полезного груза и впоследствии, набрав высоту и скорость, получить недостающее топливо в полёте. В частности такая схема выполнения задания является штатной для американского самолета-разведчика Lockheed SR-71 Blackbird.

Системы дозаправки в воздухе

Шланг-конус

Заправка Су-30МКА Дозаправка «Торнадо» GR.4 от танкера VC10 во время войны в Ираке

Для заправки при помощи шланга-конуса самолёт-заправщик комплектуется одной или несколькими подвесными заправочными установками, расположенными на максимально возможном удалении друг от друга. Как правило, два из них находятся под крыльями, за мотогондолами двигателей, а третий размещён в хвостовой части фюзеляжа. Каждая заправочная установка оснащена гибким шлангом длиной в несколько десятков метров. На конце шланга имеется так называемый конус или буй, внешне напоминающий волан, в основании которого находится вентиль, запирающий просвет шланга.

Заправляемый летательный аппарат в свою очередь оборудован приёмной штангой, которая в целях улучшения аэродинамики аппарата может быть сделана убирающейся в корпус.

Процесс заправки происходит следующим образом. Танкер разматывает шланг, и конус под напором воздуха расправляется из сложенного положения в свою рабочую конфигурацию. Оба воздушных судна сближаются друг с другом, причем танкер-заправщик летит прямо, с постоянной скоростью и неизменной высотой, а заправляемое воздушное судно занимает позицию сзади и немного снизу от заправляющего танкера. Уравняв скорости и высоту, пилот заправляемого воздушного судна маневрирует так, чтобы попасть заправочной штангой в неуправляемый конус. Соединение штанги и конуса производится электромагнитным замком. После установления соединения оператором заправки включается система перекачки, и топливо под большим давлением поступает в баки заправляемого воздушного судна. По окончании заправки пилот заправляемого воздушного судна просто уменьшает скорость, и конус отсоединяется от штанги, когда сила натяжения превысит силу электромагнита.

Для облегчения навигации, стыковки и управления заправкой как танкер, так и заправляемые самолёты оборудованы радиотехническими системами межсамолётной навигации, подсветкой элементов заправки и световой сигнализацией заправки.

Данным способом можно заправлять как самолёты, так и вертолёты. В свою очередь, из-за компактности заправочных установок заправщиком может выступать и достаточно небольшой самолёт (например палубный). Скорость перекачки топлива в современных заправочных установках достигает 1500 литров в минуту.

Штанга

C-5 Galaxy приближается к танкеру KC-135R Место оператора заправочной штанги самолёта заправщика KC-135. Заправка стратегического бомбардировщика B-52 в небе Афганистана.

Данный способ осуществляется при помощи самолётов-заправщиков, оборудованных заправочными штангами. Штанга представляет собой телескопическую трубу длиной около 20 метров, закреплённую под фюзеляжем в хвостовой части заправщика. На штанге расположены маленькие подвижные аэродинамические поверхности, благодаря которым положением штанги в выпущенном состоянии можно управлять.

Процесс заправки имеет существенные отличия от предыдущего способа - здесь активную роль играет самолет-заправщик (точнее, оператор штанги), а заправляемый самолет лишь занимает нужную позицию. Самолёты сближаются и выравнивают скорости. Заправляемый самолёт занимает позицию снизу и немного сзади заправщика. Затем оператор заправочной станции, управляя крылышками на штанге, стыкует её с заправочной горловиной, которая расположена, как правило, за кабиной пилотов. После стыковки топливо под давлением подаётся в баки заправляемого самолёта.

Для облегчения навигации в тёмное время суток современные танкеры имеют систему, подсвечивающую область под собой, за исключением того места, которое должен занять заправляемый самолёт. Таким образом, пилоту необходимо держаться в затемнённой области под заправщиком.

Ввиду того, что штанга достаточно велика, её устанавливают только на крупные самолёты-заправщики. Современные заправочные установки позволяют перекачивать топливо со скоростью до 4500 литров в минуту. Поэтому при помощи штанги удается гораздо быстрее заправить крупные самолёты — бомбардировщики, транспортные самолёты или другие самолёты-заправщики.

Крыло — крыло

Способ предложен советскими летчиками-испытателями И. И. Шелестом и В. С. Васяниным. Система успешно прошла госиспытания на самолётах Ту-4 и в 1951 году была принята на вооружение.

Самолёты в строю летели параллельными курсами — крыло к крылу, не находясь в потоке друг друга. Самолёт-заправщик выпускал из законцовки крыла трос со стабилизирующим парашютом. Бомбардировщик маневрировал таким образом, чтобы положить штангу, торчащую из торца крыла на трос. При проскальзывании троса по штанге бомбардировщика трос цеплял гибкую тягу, за которую вытягивал из крыла шланг. Далее трос выбирался заправщиком, а бомбардировщик выпускал шланг. Достигнув крыла заправщика, шланг стыковался с заправочной магистралью, и начиналась перекачка топлива. Топливо перекачивалось под давлением с большими расходами. После заправки процесс шёл в обратном направлении: бомбардировщик втягивал шланг, заправщик выпускал трос. После втягивания шланга трос освобождался, и заправщик был готов заправить другой самолёт.

На самолётах Ту-16 схема была изменена. Самолёт-заправщик выпускал из законцовки крыла шланг со стабилизирующим парашютом на конце. Бомбардировщик маневровал таким образом, чтобы положить край своего крыла на усиленный концевой участок шланга. При соскальзывании шланга с законцовки крыла бомбардировщика шланг ловился крюком, который втягивал шланг в заправочную горловину.

Процедуру заправки Ту-4 и Ту-16 можно увидеть в 12-м фильме сериала «Красные звёзды». Заправка Ту-16 также показана в художественном фильме «Случай в квадрате 36-80».

Самолёты-заправщики

Самолёты-заправщики, как правило, не разрабатываются отдельно, а являются переделанными пассажирскими или транспортными самолетами, иногда и бомбардировщиками или, в случае палубной авиации, самолётами ПЛО (самолёт-заправщик KS-3A является модификацией противолодочного самолёта S-3 «Викинг»). Так, например, самолёт-заправщик Ил-78М является переделанным военно-транспортным Ил-76МД, на котором не устанавливается десантное и транспортное оборудование, отсутствует задний грузовой люк, установлены два дополнительных топливных бака в фюзеляже и три подвесных агрегата заправки, а кормовая пушечная установка (включая место стрелка) переоборудована в кабину оператора заправки. Ранее в ВВС СССР для дозаправки использовались переделанные дальние бомбардировщики М-4 и 3М, служившие до начала 90-х годов; похожей была судьба британского Handley Page Victor, служившего заправщиком куда дольше, чем в роли бомбардировщика.

В ряде случаев боевой самолёт может быть воздушным танкером без изменения своих основных функций. Так, на Су-24 и Су-33 заправочный агрегат может подвешиваться опционально.

В большинстве стран (включая Россию) используют систему дозаправки со шлангом и конусом на заправщике и штангой на заправляемой машине, поскольку она позволяет одновременно заправлять несколько самолетов и предъявляет меньшие требования к самолету-заправщику (а на палубных самолётах применение штанги принципиально невозможно). И лишь ВВС США и Израиля(своя разработка штанги дозаправщика совместимая с самолетами ВВС США) используют систему с управляемой штангой на заправщике, значительно увеличивающую скорость перекачки топлива.

В настоящее время на вооружении ВВС России имеются только четыре типа самолётов, способных служить для дозаправки других самолётов в воздухе: самолёт-заправщик Ил-78, фронтовой бомбардировщик Су-24 и палубные истребители Су-33 и МиГ-29К / МиГ-29КУБ.

Вертолёты

Дозаправка вертолёта AgustaWestland AW101 в воздухе с морского судна

Вертолёт, оборудованный системой дозаправки, может дозаправляться с корабля (не обязательно пригодного к посадке), зависнув над ним и подняв лебёдкой шланг с палубы на борт. У некоторых вертолётов есть аппаратура для заправки от конуса; они могут заправляться от обычных самолётов-заправщиков, уравняв скорости — при этом скорость полёта будет «быстрой» для вертолёта и «медленной» для самолёта.[1]

Некоторые факты

  • С 26 февраля по 3 марта 1949 года американский самолёт B-50 совершил первый в мире беспосадочный кругосветный перелет, занявший 94 часа 1 минуту. Это стало возможным благодаря трем дозаправкам в воздухе.
  • Вертолёт H-21C выполнил первый беспосадочный трансконтинентальный перелёт вертолёта через территорию США (Сан-Диего—Вашингтон, 23—24 августа 1957) с применением четырёх дозаправок в воздухе.
  • Американский самолёт-заправщик KC-10, обладающий, помимо дополнительных топливных баков, грузовой кабиной, способен перевозить до 77 т груза.
  • Американский самолёт-разведчик SR-71, имея при полной заправке взлётный вес 77 100 кг (из них масса топлива 46 180 кг), не имел возможности взлетать с подобной нагрузкой. Поэтому сначала самолёт поднимался в воздух с незначительным запасом топлива, затем его дозаправляли в воздухе, после чего летчик мог приступать к выполнению задания. После полной дозаправки самолёт становился примерно вдвое тяжелее.
  • Northrop Grumman разработала и испытала систему дозаправки беспилотного самолёта X-47 Pegasus[2].
  • В настоящее время разрабатываются системы, которые позволят не только заправлять самолёт в воздухе, но и пополнять его боезапас.

См. также

Примечания

Ссылки

wikiredia.ru

Дозаправка в полёте Википедия

Дозапра́вка в во́здухе — операция передачи топлива с одного летательного аппарата на другой во время полёта.

История

Дозаправка в воздухе. США 1923 год.

С самого начала использования аэропланов возникло желание расширить их радиус действия за счёт передачи топлива в воздухе. Ещё в 1912 году были осуществлены первые попытки передать с одного самолёта на другой канистры с топливом. Ввиду высокой опасности и сложности манёвров данный способ передачи топлива развития не получил.

Новый метод дозаправки с использованием резинового шланга, соединявшего баки самолётов, был разработан авиатором и конструктором Александром Николаевичем Северским. Успешные попытки передать топливо при помощи шланга были осуществлены в 1920-х годах. В простейшем случае два медленно летящих самолёта соединялись шлангом, по которому в заправляемый самолёт топливо перетекало под действием силы тяжести. Впоследствии топливо стали ускорять при помощи насосов.

В 1942 году немецкими конструкторами прорабатывался вариант дозаправки в воздухе прототипа стратегического бомбардировщика Ме.264 (англ.)русск. («Бомбардировщик Америки») для достижения им межконтинентальной дальности.

Первые дозаправки в полёте при выполнении боевого задания были произведены во время Корейской войны в ВВС США.

Значение и применение

Дозаправка двух МиГ-31

В настоящее время дозаправка топливом в воздухе применяется только на военных и военно-транспортных машинах.

  • Дозаправка топливом в воздухе позволяет существенно продлить время пребывания в воздухе и в некоторых случаях обеспечить самолёту неограниченную дальность полёта.
  • Ввиду того, что максимальная взлётная масса самолёта ниже массы, которой он может обладать, набрав необходимую скорость и высоту, применение дозаправки в воздухе даёт самолёту возможность взлететь с минимальным количеством топлива и с максимальным количеством полезного груза и впоследствии, набрав высоту и скорость, получить недостающее топливо в полёте. В частности такая схема выполнения задания является штатной для американского самолета-разведчика Lockheed SR-71 Blackbird.

Системы дозаправки в воздухе

Шланг-конус

Заправка Су-30МКА Дозаправка «Торнадо» GR.4 от танкера VC10 во время войны в Ираке

Для заправки при помощи шланга-конуса самолёт-заправщик комплектуется одной или несколькими подвесными заправочными установками, расположенными на максимально возможном удалении друг от друга. Как правило, два из них находятся под крыльями, за мотогондолами двигателей, а третий размещён в хвостовой части фюзеляжа. Каждая заправочная установка оснащена гибким шлангом длиной в несколько десятков метров. На конце шланга имеется так называемый конус или буй, внешне напоминающий волан, в основании которого находится вентиль, запирающий просвет шланга.

Заправляемый летательный аппарат в свою очередь оборудован приёмной штангой, которая в целях улучшения аэродинамики аппарата может быть сделана убирающейся в корпус.

Процесс заправки происходит следующим образом. Танкер разматывает шланг, и конус под напором воздуха расправляется из сложенного положения в свою рабочую конфигурацию. Оба воздушных судна сближаются друг с другом, причем танкер-заправщик летит прямо, с постоянной скоростью и неизменной высотой, а заправляемое воздушное судно занимает позицию сзади и немного снизу от заправляющего танкера. Уравняв скорости и высоту, пилот заправляемого воздушного судна маневрирует так, чтобы попасть заправочной штангой в неуправляемый конус. Соединение штанги и конуса производится электромагнитным замком. После установления соединения оператором заправки включается система перекачки, и топливо под большим давлением поступает в баки заправляемого воздушного судна. По окончании заправки пилот заправляемого воздушного судна просто уменьшает скорость, и конус отсоединяется от штанги, когда сила натяжения превысит силу электромагнита.

Для облегчения навигации, стыковки и управления заправкой как танкер, так и заправляемые самолёты оборудованы радиотехническими системами межсамолётной навигации, подсветкой элементов заправки и световой сигнализацией заправки.

Данным способом можно заправлять как самолёты, так и вертолёты. В свою очередь, из-за компактности заправочных установок заправщиком может выступать и достаточно небольшой самолёт (например палубный). Скорость перекачки топлива в современных заправочных установках достигает 1500 литров в минуту.

Штанга

C-5 Galaxy приближается к танкеру KC-135R Место оператора заправочной штанги самолёта заправщика KC-135. Заправка стратегического бомбардировщика B-52 в небе Афганистана.

Данный способ осуществляется при помощи самолётов-заправщиков, оборудованных заправочными штангами. Штанга представляет собой телескопическую трубу длиной около 20 метров, закреплённую под фюзеляжем в хвостовой части заправщика. На штанге расположены маленькие подвижные аэродинамические поверхности, благодаря которым положением штанги в выпущенном состоянии можно управлять.

Процесс заправки имеет существенные отличия от предыдущего способа - здесь активную роль играет самолет-заправщик (точнее, оператор штанги), а заправляемый самолет лишь занимает нужную позицию. Самолёты сближаются и выравнивают скорости. Заправляемый самолёт занимает позицию снизу и немного сзади заправщика. Затем оператор заправочной станции, управляя крылышками на штанге, стыкует её с заправочной горловиной, которая расположена, как правило, за кабиной пилотов. После стыковки топливо под давлением подаётся в баки заправляемого самолёта.

Для облегчения навигации в тёмное время суток современные танкеры имеют систему, подсвечивающую область под собой, за исключением того места, которое должен занять заправляемый самолёт. Таким образом, пилоту необходимо держаться в затемнённой области под заправщиком.

Ввиду того, что штанга достаточно велика, её устанавливают только на крупные самолёты-заправщики. Современные заправочные установки позволяют перекачивать топливо со скоростью до 4500 литров в минуту. Поэтому при помощи штанги удается гораздо быстрее заправить крупные самолёты — бомбардировщики, транспортные самолёты или другие самолёты-заправщики.

Крыло — крыло

Способ предложен советскими летчиками-испытателями И. И. Шелестом и В. С. Васяниным. Система успешно прошла госиспытания на самолётах Ту-4 и в 1951 году была принята на вооружение.

Самолёты в строю летели параллельными курсами — крыло к крылу, не находясь в потоке друг друга. Самолёт-заправщик выпускал из законцовки крыла трос со стабилизирующим парашютом. Бомбардировщик маневрировал таким образом, чтобы положить штангу, торчащую из торца крыла на трос. При проскальзывании троса по штанге бомбардировщика трос цеплял гибкую тягу, за которую вытягивал из крыла шланг. Далее трос выбирался заправщиком, а бомбардировщик выпускал шланг. Достигнув крыла заправщика, шланг стыковался с заправочной магистралью, и начиналась перекачка топлива. Топливо перекачивалось под давлением с большими расходами. После заправки процесс шёл в обратном направлении: бомбардировщик втягивал шланг, заправщик выпускал трос. После втягивания шланга трос освобождался, и заправщик был готов заправить другой самолёт.

На самолётах Ту-16 схема была изменена. Самолёт-заправщик выпускал из законцовки крыла шланг со стабилизирующим парашютом на конце. Бомбардировщик маневровал таким образом, чтобы положить край своего крыла на усиленный концевой участок шланга. При соскальзывании шланга с законцовки крыла бомбардировщика шланг ловился крюком, который втягивал шланг в заправочную горловину.

Процедуру заправки Ту-4 и Ту-16 можно увидеть в 12-м фильме сериала «Красные звёзды». Заправка Ту-16 также показана в художественном фильме «Случай в квадрате 36-80».

Самолёты-заправщики

Самолёты-заправщики, как правило, не разрабатываются отдельно, а являются переделанными пассажирскими или транспортными самолетами, иногда и бомбардировщиками или, в случае палубной авиации, самолётами ПЛО (самолёт-заправщик KS-3A является модификацией противолодочного самолёта S-3 «Викинг»). Так, например, самолёт-заправщик Ил-78М является переделанным военно-транспортным Ил-76МД, на котором не устанавливается десантное и транспортное оборудование, отсутствует задний грузовой люк, установлены два дополнительных топливных бака в фюзеляже и три подвесных агрегата заправки, а кормовая пушечная установка (включая место стрелка) переоборудована в кабину оператора заправки. Ранее в ВВС СССР для дозаправки использовались переделанные дальние бомбардировщики М-4 и 3М, служившие до начала 90-х годов; похожей была судьба британского Handley Page Victor, служившего заправщиком куда дольше, чем в роли бомбардировщика.

В ряде случаев боевой самолёт может быть воздушным танкером без изменения своих основных функций. Так, на Су-24 и Су-33 заправочный агрегат может подвешиваться опционально.

В большинстве стран (включая Россию) используют систему дозаправки со шлангом и конусом на заправщике и штангой на заправляемой машине, поскольку она позволяет одновременно заправлять несколько самолетов и предъявляет меньшие требования к самолету-заправщику (а на палубных самолётах применение штанги принципиально невозможно). И лишь ВВС США и Израиля(своя разработка штанги дозаправщика совместимая с самолетами ВВС США) используют систему с управляемой штангой на заправщике, значительно увеличивающую скорость перекачки топлива.

В настоящее время на вооружении ВВС России имеются только четыре типа самолётов, способных служить для дозаправки других самолётов в воздухе: самолёт-заправщик Ил-78, фронтовой бомбардировщик Су-24 и палубные истребители Су-33 и МиГ-29К / МиГ-29КУБ.

Вертолёты

Дозаправка вертолёта AgustaWestland AW101 в воздухе с морского судна

Вертолёт, оборудованный системой дозаправки, может дозаправляться с корабля (не обязательно пригодного к посадке), зависнув над ним и подняв лебёдкой шланг с палубы на борт. У некоторых вертолётов есть аппаратура для заправки от конуса; они могут заправляться от обычных самолётов-заправщиков, уравняв скорости — при этом скорость полёта будет «быстрой» для вертолёта и «медленной» для самолёта.[1]

Некоторые факты

  • С 26 февраля по 3 марта 1949 года американский самолёт B-50 совершил первый в мире беспосадочный кругосветный перелет, занявший 94 часа 1 минуту. Это стало возможным благодаря трем дозаправкам в воздухе.
  • Вертолёт H-21C выполнил первый беспосадочный трансконтинентальный перелёт вертолёта через территорию США (Сан-Диего—Вашингтон, 23—24 августа 1957) с применением четырёх дозаправок в воздухе.
  • Американский самолёт-заправщик KC-10, обладающий, помимо дополнительных топливных баков, грузовой кабиной, способен перевозить до 77 т груза.
  • Американский самолёт-разведчик SR-71, имея при полной заправке взлётный вес 77 100 кг (из них масса топлива 46 180 кг), не имел возможности взлетать с подобной нагрузкой. Поэтому сначала самолёт поднимался в воздух с незначительным запасом топлива, затем его дозаправляли в воздухе, после чего летчик мог приступать к выполнению задания. После полной дозаправки самолёт становился примерно вдвое тяжелее.
  • Northrop Grumman разработала и испытала систему дозаправки беспилотного самолёта X-47 Pegasus[2].
  • В настоящее время разрабатываются системы, которые позволят не только заправлять самолёт в воздухе, но и пополнять его боезапас.

См. также

Примечания

Ссылки

wikiredia.ru

Тактический самолет-заправщик Ту-16З. - Российская авиация

Тактический самолет-заправщик Ту-16З.

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1955 г.

Еще на стадии проектирования рассматривались различные возможности увеличения дальности Ту-16, в т.ч. внедрение системы заправки топливом в полете. В начале 50-х годов первый вариант системы крыльевой заправки был отработан на Ту-4 и частично освоен ВВС. Хотя общее количество заправщиков и заправляемых самолетов не превышало десяти машин, полученный практический опыт позволял надеяться на успешное переоборудование Ту-16 в кратчайшие сроки. 17 сентября 1953 года вышел приказ МАП № 44, который предписывал ОКБ-156 А.Н.Туполева и всем другим самолетостроительным коллективам впредь проектировать все бомбардировщики только с системой заправки топливом в полете. ОКБ-918, которым руководил Главный конструктор С.М.Алексеев, предписывалось продолжить работы по созданию стандартного оборудования заправки для Ту-16 по согласованию с ОКБ А.Н.Туполева. Систему требовалось предъявить на госиспытания в 3-м квартале 1954 года.

26 мая 1954 года вышло очередное Постановление Совета Министров № 1013-438, а 3 июня — соответствующий приказ МАП № 354, согласно которым задавалась скорость перекачки топлива 2000 л/мин, а срок предъявления на Госиспытания переносился на 4-й квартал. ВВС обязывали в период лета-осени 1954 года передать промышленности три серийных Ту-16 для переделки в самолеты-заправщики. Для этого были выделены первые серийные Ту-16 № 1880001 и № 1880101 куйбышевского авиазавода. В дальнейшем в опытный самолет, предназначенный для исследований возможности дозаправки по крыльевой схеме МиГ-19 (СМ-10), был переоборудован и Ту-16 № 1880301. Однако проведенные в 1955-1956 годах испытания показали нецелесообразность применения такой системы для дозаправки истребителей.

Вариант крыльевой заправки, принятый для Ту-16, отличался от разработанного для Ту-4. Заправщиком являлся переоборудованный серийный бомбардировщик, причем в случае необходимости в полевых условиях можно было провести обратную операцию путем освобождения грузового отсека от заправочного «хозяйства» (в дальнейшем с заправщиков прицелы ОПБ-11Р все-таки были сняты, и они утратили возможность обратного переоборудования) Та часть системы заправки, которая устанавливалась на заправляемом самолете, имела небольшой вес и не ухудшала его аэродинамики.

Первый заправщик предъявили на испытания в 1955 году. Доводка системы заняла почти полтора года и начиная с 1957 года, ее начали устанавливать на Ту-16 на всех трех выпускавших его заводах. В общей сложности, согласно документам ОКБ-156, в качестве танкеров для крыльевой заправки было оборудовано 114 бомбардировщиков Ту-16 (по другим документам, всего — 46). Заправщики назывались Ту-16 «Заправщик», Ту-16(З), Ту-16Ю, а также — изделие «НЗ». После непродолжительного времени обозначение Ту-16(З) стало применяться без скобок — Ту-16З. Для приема топлива в воздухе был доработан 571 самолет, что составило более трети от всего числа выпущенных Ту-16. Заправляемые Ту-16 различных модификаций имели в своем названии дополнение «ЗА» («заправляемый»). Например, Ту-16Р(ЗА), Ту-16К-10(ЗА) и т.д. Однако со временем это дополнение отпало, т.к. в строю остались практически только заправляемые самолеты.

ЛТХ:

Модификация: Ту-16З
Размах крыльев, м: 32,99
Длина, м: 34,80
Высота, м: 10,36
Площадь крыла, м2: 164,65
Масса, кг
-пустого самолета: 37730
-нормальная взлетная: 72000
-максимальная взлетная: 79000
Топливо, кг: 36000
Тип двигателя: 2 х ТРД РД-3М
Тяга, кгс: 2 х 9500
Скорость, км/ч
-максимальная: 992
-крейсерская: 780
Перегоночная дальность, км: 5000
Дальность полета, км: 4800
Боевой радиус действия, км: 2500
Практический потолок, м: 14500
Экипаж, чел: 7
Вооружение: 2 х 23-мм пушки АМ-23
Полезная нагрузка: 9800 кг топлива.

Тактический самолет-заправщик Ту-16З.

Самолет-заправщик Ту-16З.

Самолет-заправщик Ту-16З.

Самолет-заправщик Ту-16З передает топливо разведчику Ту-16РМ.

Самолет-заправщик Ту-16З передает топливо ракетоносцу Ту-16К-26.

Экспериментальный истребитель СМ-10 дозаправляется от Ту-16З.

Заправочный узел танкера ТУ-16З.

.

.

Список источников:
Владимир Ригмант. Под знаками «АНТ» и «ТУ».
Крылья Родины. Владимир Ригмант. Ту-16 — самолет-эпоха.
Крылья Родины. В.Сидоров. Дальний реактивный «Ту».
Авиация и Родина. Ефим Гордон, Владимир Ригмант, Виктор Кудрявцев, Андрей Совенко. Легендарный Ту-16.
Авиация и Время. Петр Бутовски. Развитие советских средств дозаправки в воздухе.

xn--80aafy5bs.xn--p1ai

Самолет-заправщик Википедия

Дозапра́вка в во́здухе — операция передачи топлива с одного летательного аппарата на другой во время полёта.

История[ | ]

Дозаправка в воздухе. США 1923 год.

С самого начала использования аэропланов возникло желание расширить их радиус действия за счёт передачи топлива в воздухе. Ещё в 1912 году были осуществлены первые попытки передать с одного самолёта на другой канистры с топливом. Ввиду высокой опасности и сложности манёвров данный способ передачи топлива развития не получил.

Новый метод дозаправки с использованием резинового шланга, соединявшего баки самолётов, был разработан авиатором и конструктором Александром Николаевичем Северским. Успешные попытки передать топливо при помощи шланга были осуществлены в 1920-х годах. В простейшем случае два медленно летящих самолёта соединялись шлангом, по которому в заправляемый самолёт топливо перетекало под действием силы тяжести. Впоследствии топливо стали ускорять при помощи насосов.

В 1942 году немецкими конструкторами прорабатывался вариант дозаправки в воздухе прототипа стратегического бомбардировщика Ме.264 (англ.)русск. («Бомбардировщик Америки») для достижения им межконтинентальной дальности.

Первые дозаправки в полёте при выполнении боевого задания были произведены во время Корейской войны в ВВС США.

Значение и применение[ | ]

Дозаправка двух МиГ-31

В настоящее время дозаправка топливом в воздухе применяется только на военных и военно-транспортных машинах.

  • Дозаправка топливом в воздухе позволяет существенно продлить время пребывания в воздухе и в некоторых случаях обеспечить самолёту неограниченную дальность полёта.
  • Ввиду того, что максимальная взлётная масса самолёта ниже массы, которой он может обладать, набрав необходимую скорость и высоту, применение дозаправки в воздухе даёт самолёту возможность взлететь с минимальным количеством топлива и с максимальным количеством полезного груза и впоследствии, набрав высоту и скорость, получить недостающее топливо в полёте. В частности такая схема выполнения задания является штатной для американского самолета-разведчика Lockheed SR-71 Blackbird.

ru-wiki.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
