У-2 (По-2) Фото. Видео. Вооружение. ТТХ. Скорость

У-2 или По-2 — многоцелевой биплан, созданный под руководством Н. Н. Поликарпова в 1927 году. Один из самых массовых самолётов в мире.

У-2 (По-2) — видео

С 1919 года основным учебным самолётом в РСФСР являлся У-1, созданный на базе английского разведчика Авро-504, первый полёт которого состоялся ещё в 1913 году. К 1922 году встал вопрос о необходимости разработки более современной учебной машины, тем более, что к этому времени методика обучения летному делу претерпела существенные изменения.

Было признано необходимым осуществлять обучение самостоятельным полетам на самолётах первоначального обучения, а отшлифовывать мастерство на тренировочных (переходных) машинах.

Николай Николаевич Поликарпов непосредственно занялся разработкой учебных самолётов в 1923 г. Одной из первых его работ в этом направлении был проект двухместного малого учебного самолёта с мотором ABC мощностью 18 л. с. Машина представляла собой свободнонесущий моноплан чистых форм с максимальной скоростью полёта до 107 км/ч. Однако малая мощность двигателя не позволяла проводить обучение фигурам высшего пилотажа. Проект реализован не был.

В октябре 1924 года НТК ВВС составил общие тактико-технические требования к самолётам первоначального обучения и переходным. Подчеркивалось желание иметь в качестве таковых биплан с небольшой посадочной скоростью.

Под эти требования Поликарпов в 1925 году спроектировал 2У-Б3 — второй учебный самолёт с мотором БМВ-3 жидкостного охлаждения мощностью 185 л. с. Предусматривалась возможность установки двигателя БМВ-IV в 240 л. с., тогда самолёт мог рассматриваться как переходный. 2У-Б3 отличался хорошими аэродинамическими формами, продуманной конструкцией. Его постройка была завершена в феврале 1926 года, а с марта начались испытания.

Однако появившиеся новые требования к машинам первоначального обучения заставили трактовать самолёт как переходный, в связи с чем его переименовали в П-1. Испытания подтвердили хорошие летные характеристики П-1 (2У-Б3), в отчёте о лётных испытаниях, в частности, отмечалось, что «выполнение штопора вялое, напоминает крутую спираль». Была заказана серия этих машин, но постройка не состоялась из-за очередного изменения требований к переходным самолётам: по указанию П. И. Баранова, тогдашнего начальника УВВС НКО, на переходном самолёте должно быть установлено вооружение, чтобы он мог пользоваться одновременно и в качестве учебно-боевой машины, и легкого корпусного разведчика. Так появился вооружённый вариант П-1 с мотором БМВ-IV, а затем П-2 с двигателем М-6.

К середине 1925 года было решено строить самолёт первоначального обучения с двигателем мощностью около 100 л. с. Предполагалось, что такой двигатель в ближайшее время смогут создать отечественные конструкторские коллективы. 27 сентября 1925 года Авиатрест письмом известил Поликарпова, что «самолёт первоначального обучения начнет проектироваться по особому распоряжению в связи с постройкой нового мотора». Однако Поликарпов ещё до этого письма выполнил несколько предварительных эскизных проектов самолёта данного типа.

К середине 1926 года конструкторским коллективам, возглавляемым А. Д. Швецовым (завод № 4) и Н. Р. Брилингом (НАМИ), удалось построить моторы М-11 и М-12 и начать их испытания. Первоначально чаша весов склонялась в сторону М-12, в связи с чем 3 июля 1926 года Авиатрест официально приказал приступить к проектированию учебного самолёта У-2 под этот двигатель. Технические требования к машине были сформулированы НТК ВВС и подписаны начальником самолётной секции С. В. Ильюшиным 15 июля 1926 года. В их разработке принимал активное участие как член НТК ВВС и сам Н. Н. Поликарпов. В требованиях, в частности, оговаривалось, что максимальная скорость полёта не должна превосходить 120 км/ч, а посадочная — 60 км/ч, самолёт должен быть только бипланной схемы и строиться из имеющихся в СССР материалов.

Поликарпов при разработке проекта постарался сиденья ученика и инструктора расположить ближе к центру тяжести (в отличие от самолёта 2У-Б3). Особое внимание уделялось простоте пилотирования самолёта. Для снижения себестоимости эксплуатации и производства верхние и нижние крылья имели одинаковую конструкцию, обеспечивающую взаимозаменяемость. Формы крыла и оперения в плане были сделаны прямоугольными для упрощения производства, что отличало первый экземпляр от всех последующих опытных и серийных вариантов У-2. Это, разумеется, ухудшало аэродинамику, но ввиду невысоких (даже по тем временам) требований к максимальной скорости считалось приемлемым.

В докладе Авиатресту Поликарпов отмечал: «В самолёте введены впервые существенные в эксплуатационном отношении усовершенствования: передвижное ножное управление, передвижные сиденья, выключаемое ножное и ручное управления, взаимозаменяемые элероны, рули высоты и пр».

6 октября 1926 года эскизный проект был рассмотрен на заседании Технического совета Авиатреста. В постановлении отмечено, что «общее направление по проектированию самолёта У2-М12, принятое сухопутным отделом, признать правильным» (в те годы КБ Н. Н. Поликарпова существовало на правах отдела сухопутного самолётостроения ЦКБ Авиатреста). Однако было предписано перенести бензобаки из фюзеляжа на верхнее крыло и вынести их из-под центроплана. Поликарпов возражал против этого пункта, считая, что такое размещение бензобаков ухудшит аэродинамику крыла, но сделать ничего не мог.

Макет У-2 построили к 5 февраля 1927 года и сразу начали строить и первый экземпляр машины. Однако полной ясности с мотором еще не было. М-12, на который руководство Авиатреста делало основную ставку, ломался на стенде. Ранее в постановлении от 2 февраля 1927 года Технический совет Авиатреста внёс предложение о проработке возможности установки на У-2 заграничных моторов «Люцифер» мощностью в 100 л. с. и «Сальмсон» в 120 л. с., по экземпляру которых находилось в СССР в различных учреждениях.

К концу марта выяснилось, что имевшийся в Серпуховской авиационной школе «Люцифер» был установлен на аэросани и разбит при пробеге. «Сальмсон» в НАМИ также стоял на аэросанях, проработал более 150 часов и был основательно изношенным. Поэтому в конце апреля 1927 года. Авиатрест дал указание установить на первом опытном экземпляре М-11 конструкции А. Д. Швецова, который к тому времени все же прошел стендовые испытания, но не прошел государственных. 23 июня 1927 года самолёт был выведен на аэродром.

Испытания начались с 24 июня 1927 года. Очень скоро выяснилось, что на М-11 в полёте перегревается масло, часто случаются отказы. Фактически проводились лётные испытания и доводка не столько самолёта, сколько двигателя. Авиатрест дал срочное указание установить на У-2 двигатель М-12, но М-12 довести до надлежащей степени надежности так и не смогли. Совместными усилиями КБ Поликарпова и Швецова многие недостатки М-11 всё же удалось устранить. 15 сентября 1927 года самолёт передали на госиспытания в НИИ ВВС. Они показали, что машина имеет неплохие лётные характеристики, в том числе штопорные и в целом удовлетворяет требованиям ВВС, за исключением скороподъёмности. На втором экземпляре Н. Н. Поликарпов существенно улучшил аэродинамику, поставив эллиптические законцовки крыла и оперения. Толстый профиль крыла «Прандтль-Р652» был заменён более тонким профилем, разработанным аэродинамиками КБ Н. Н. Поликарпова, поскольку в ЦАГИ подходящего профиля не нашлось. Для улучшения пилотажных характеристик поставили увеличенный руль направления. Машину несколько облегчили до разумных пределов. Некоторые данные говорят о том, что второй экземпляр, полностью отражавший взгляды Поликарпова на подобный самолёт, проектировался одновременно с первым, но его по разным причинам в производство решили не передавать до завершения испытаний первого экземпляра.

Впрочем, проекты были очень близки: тот же шаг нервюр, шпангоутов, одинаковая конструкция всех основных элементов. Эскизный проект второго экземпляра был утверждён 28 февраля 1928 года, после начала испытаний.

Испытания, которые проводил лётчик Громов с января 1928 года, показали великолепные лётные качества У-2. Уже 29 марта 1928 года НТК ВВС постановил построить опытную серию У-2 из 6 экземпляров на заводе № 25 для опытной эксплуатации в летных школах. К 29 октября 1929 года этот завод построил 25 У-2, из которых сдал заказчику 19 машин.

Осенью 1928 года У-2 и несколько других советских самолётов экспонировались на 3-й международной авиационной выставке в Берлине.

К концу 1928 года испытания опытной серии были закончены, после чего на ленинградском заводе № 23 началось развёртывание серийного производства. Два первых У-2 были выпущены заводом в мае 1929 года. С мая по сентябрь 1929 было построено 19 У-2. В дальнейшем производство развивалось очень быстро.

Например, только за 1933 год 23-й завод выпустил 1508 машин. Серийные самолёты отличались от второго экземпляра, в основном, изменённым капотом.

Конструкция

По схеме самолёт У-2 — одномоторный двухместный биплан расчалочной конструкции с мотором воздушного охлаждения М-11 мощностью 125 л. с.

Фюзеляж

Прямоугольного сечения фюзеляж выполнен из дерева как пространственная расчалочная ферма, обшитая спереди фанерой, а сзади — полотном. В санитарной модификации фюзеляж У-2 был рассчитан на 2 места (одно лежачее и одно сидячее), кроме того, 2 человека помещались на нижнем крыле в съёмных кабинах конструкции инженеров Бакшаева или Щербакова. Общая длина самолёта — 8170 мм. Масса пустого учебного самолёта на колёсах — 752 кг, установка лыж увеличивала вес на 6 кг. Нормальный полётный вес учебного самолёта составлял 1012 кг, бомбардировщика — 1400 кг, санитарного самолёта — 1472 кг.

Крыло

Четыре одинаковые по длине и площади деревянные несущие поверхности составляли однопролётную коробку крыльев, расчаленную лентами и И-образными стойками. Коробке крыльев был придан поперечный угол 5 градусов. Верхнее крыло было вынесено вперёд на 800 мм. Размах верхнего крыла — 11420 мм, нижнего — 10655 мм, площадь — 35,4 м².

Хвостовое оперение, стабилизатор, шасси

Стабилизатор и хвостовое оперение были съёмными, площадью 5,05 кв. м (стабилизатор с рулями) и 1,67 кв. м (киль с рулём направления). Шасси самолёта — трёхстоечное, неубирающееся, с амортизацией из шнуровой резины.

Винтомоторная группа

На У-2 установлен пятицилиндровый, воздушного охлаждения мотор М-11Д максимальной мощности у земли 125 л. с., на высоте 1670 м — 90 л. с. Бензобак общей ёмкостью 125 литров помещался за противопожарной перегородкой, маслобак ёмкостью 21,5 литров установлен позади мотора. Запас горючего обеспечивал беспосадочный полёт на расстояние 350-400 км. Мотор заводился при проворачивании рукой или помощи шнурового амортизатора, а также автостартёром. Скорость максимальная — от 130 до 150 км/ч, крейсерская — 100—120 км/ч, посадочная — 60—70 км/ч, потолок — 3800 м, разбег и пробег — 100—150 м.

Производство и эксплуатация

У-2 имел широкий спектр применения в сельском хозяйстве, связи и других областях. Существовали штабные, санитарные, предназначенные для аэрофотосъёмки, пассажирские, поплавковые и многие другие модификации. В 1932 году был разработан учебно-боевой вариант У-2 (У-2ВС), который мог брать с собой шесть 8-килограммовых бомб на держателях, а в задней кабине машины располагалась стрелковая точка с пулемётом ПВ-1.

С началом Великой Отечественной войны производство У-2 организовано на авиазаводе № 387. Имевшиеся стандартные варианты У-2 стали переделывать в лёгкие ночные бомбардировщики. Доработка проводилась как в ОКБ Поликарпова, так и на серийных заводах и в действующей армии силами инженерно-технического состава строевых частей и авиаремонтных мастерских. Вследствие этого конструкция боевого У-2 имела большое количество различных вариантов. Бомбовая нагрузка варьировалась от 100 кг до 350 кг.

Лётные качества У-2 в зависимости от того, для каких целей применялся самолёт, и какие изменения вносились в его оборудование, колебались. Но во всех случаях самолёт оставался надёжным, лёгким и послушным в управлении. У-2 мог совершать взлёт и посадку на самых малых аэродромах и даже на неподготовленных площадках. Для улучшения пилотажных характеристик на самолёте был применён увеличенный руль направления.

В 1930-х годах производили и ремонтировали У-2 ленинградские заводы № 23 и № 47. В связи с освоением новых типов самолётов заводом № 23, производство У-2 было передано на новый ленинградский авиационный завод № 387, который с апреля 1941 года стал выпускать У-2.

В годы ВОВ У-2 и его модификации производились на заводе № 387, эвакуированном в Казань, а также на заводах: № 464 (г. Долгопрудный), № 471 (г. Шумерля), № 494 (г. Козловка). В Москве на авиазаводе № 51 строились модифицированные самолёты У-2: на поплавках, и также специальные — для ведения радиопередач с воздуха.





После смерти Н. Н. Поликарпова в 1944 году самолёт в честь его создателя переименовали в По-2. У-2 строился серийно до 1953 года, было построено 33 000 машин.

Модификации самолёта У-2 (По-2)

У-2ЛШ — лёгкий штурмовик; большое количество предвоенных самолётов было переделано в этот стандарт; вооружён одним пулемётом ШКАС калибра 7,62 мм, имел крепления для 120 кг бомб плюс рельсовые направляющие для четырёх реактивных снарядов РС-82.

У-2ЛНБ — лёгкий ночной бомбардировщик, производился начиная с 1941 г.

У-2ВС — основной самолёт связи советских ВВС, также использовался старшим командным составом; более 9000 экземпляров находилось на службе в 1945 г. под новым обозначением По-2ВС.

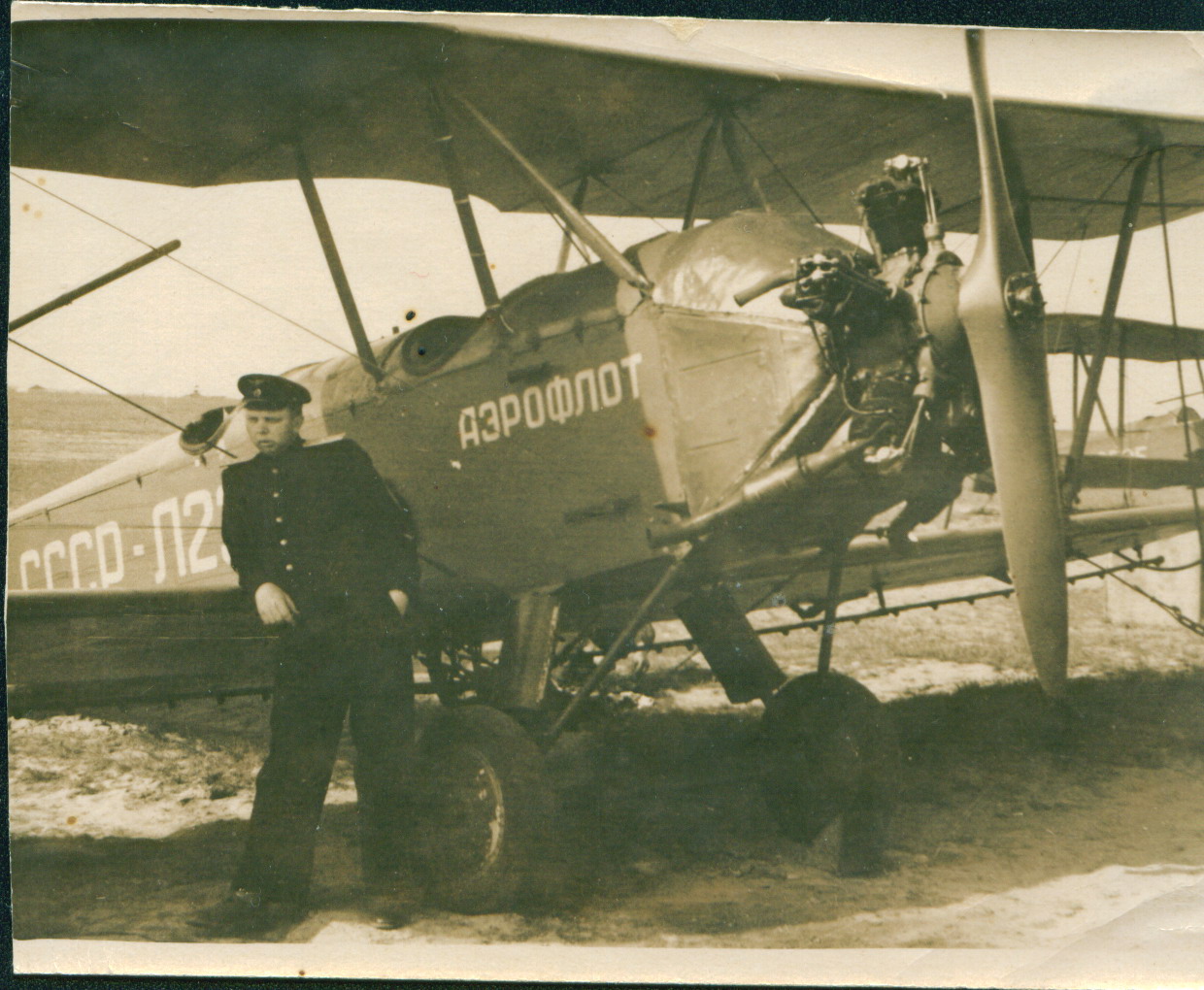

У-2АП — сельскохозяйственная модификация на который устанавливался аэроопылитель для распыления удобрений и ядохимикатов.

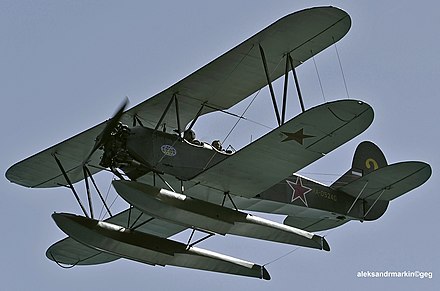

Гидросамолёт У-2М (По-2М)



У-2М — выпущенный небольшой серией гидросамолёт.

У-2СП — трёхместный (2 пассажира) самолёт специального применения.

У-2Л — вариант с комфортабельной закрытой кабиной.

У-2С (С-1) — самолёт санавиации с отсеком для больного на носилках в фюзеляже (1934—1938 гг., М-11А).

С-2 — вторая версия самолёта санавиации (1940—1945 гг., М-11Д).

Боевое применение

У-2 имел ряд достоинств. Во-первых, он был исключительно простым и дешёвым в производстве и эксплуатации, легко ремонтировался, что делало его производство крайне выгодным для СССР, в котором именно дешевизна и простота техники имели особое значение. Во-вторых, самолёт был очень прост в управлении и даже неопытный лётчик мог свободно летать на нем. У-2 «прощал» пилоту многие ошибки, которые на другом самолёте неизбежно привели бы к аварии. По этой причине именно У-2 был основным учебным самолётом советских ВВС. Например, машину почти невозможно было ввести в штопор; в случае, если лётчик отпускал рули управления, самолёт начинал планировать со скоростью снижения 1 метр в секунду и, если внизу оказывалась ровная поверхность, мог самостоятельно сесть на неё. Наконец, У-2 мог совершать посадку и подниматься в воздух буквально с грунтового «пятачка» — крайне малым местом для разбега, что делало его незаменимым для связи с партизанами. В-третьих, У-2 обладал низкой скоростью и поэтому мог летать на небольших высотах, тогда как более скоростные самолёты рисковали при этом врезаться в холмы, деревья, складки местности. Пилоты люфтваффе вскоре выяснили, что кукурузник чрезвычайно трудно сбить из-за двух основных факторов: пилоты У-2 летали на уровне верхушек деревьев, где они были трудно различимы и труднодоступны и также скорость сваливания немецких истребителей таких как например Messerschmitt Bf 109 и Фокке-Вульф Fw 190 была аналогична максимальной скорости У-2, что усложняло задачу удерживания У-2 в диапазоне оружия истребителя в течение достаточного времени.

Это позволяло использовать машину для штурмовок и бомбардировок вражеских позиций, хотя боевые вылеты производили, как правило, ночью, так как днем самолёт становился лёгкой добычей для истребителей противника и мог быть сбит наземным огнём даже из стрелкового оружия. Все эти достоинства У-2 привели к тому, что он широко применялся в ВВС СССР в качестве ночного бомбардировщика, самолёта разведки и связи.

В 1943 г. немецкие разведывательные самолёты часто сталкивались с русскими самолётами связи в районах железных дорог, служивших для них хорошим ориентиром. Грязная серо-зелёная окраска отлично маскировала такие машины, особенно в сложных метеоусловиях, когда небо было затянуто тучами. В ясную погоду их можно было идентифицировать по резко очерченным формам.

Русские пилоты умело использовали наземные ориентиры для прокладки курса. На таких самолётах задняя кабина часто оснащалась пулемётом на вращающейся турели для защиты от атак немецких истребителей с хвостовой части. При обнаружении немецких истребителей, русские лётчики пытались уйти резкими маневрами, скрыться среди просек леса, прятаться позади деревьев или деревень. Немцам удавалось сбивать такие самолёты, только если они застигали русского пилота врасплох, зайдя с хвоста и резко снижая высоту и скорость.

Личный состав 45-го гвардейского истребительно-бомбардировочного авиационного полка и мирные жители у самолета У-2, получившего боевые повреждения. Центральный фронт



Ночной бомбардировщик

Впервые У-2 использовал в качестве бомбардировщика пилот ГВФ Юго-Западной авиагруппы П. С. Бевз, воевавший под Одессой. Осталось неизвестным, проводилось ли при этом дооборудование самолёта бомбовооружением, либо сброс мелких осколочных бомб и гранат производился вручную; и кем производился сброс — самим пилотом или бомбардиром, находившимся во второй кабине.

У-2 широко применялись для так называемых «беспокоящих налётов» по ночам на прифронтовые расположения войск противника.

Места базирования У-2 лежали на удалении до 150 км от линии фронта и совершать с них интенсивные полёты чаще всего было неудобно. Поэтому всю боевую работу ночные бомбардировочные полки выполняли с аэродромов подскока, располагавшихся в 20-35 км от передовой. Днем эти площадки пустовали, а к вечеру на них перелетали самолёты.

Основными боеприпасами, сбрасываемыми с У-2, были фугасные бомбы ФАБ-100 и ФАБ-50. На бомбардировщик подвешивалось либо две «сотки», либо 4 бомбы калибра 50 кг. Кроме того, при бомбометании использовались ампулы, снаряжённые смесью «КС». Их загружали в фанерные кассеты со взрывателем. На заданной высоте после сброса взрыватель срабатывал, кассета открывалась и шарики рассеивались на значительной площади, выжигая всё при падении на землю. Кроме этого, использовались зажигательные бомбы ЗАБТООтш (с термитными шарами) и ЗАБ-50 (с твёрдым горючим). Из осколочных бомб применялись АО-2,5; АО-10 и с 1943 АО-25-35, особенно активно в начале войны и при полётах на дальние расстояния. Из нелетальных боеприпасов применялись осветительная авиабомба САБ-100 и агитационная АГБ-100.

Подвеска 50-кг бомбы ФАБ-50 на бомбодержатель самолета У-2



Одна из тактик заключалась в том, что лёгкие бомбардировщики подходили к цели с установленными на малый газ двигателями или на сверхмалой высоте, благодаря чему оставались незаметными для средств ПВО противника до самого последнего момента.

Стремясь избежать потерь от зенитного огня, в полках У-2 опробовали новую тактику. Головной самолёт, ведомый лётчиком с отличной техникой пилотирования, провоцировал немецкую ПВО на обстрел. Когда же зажигались прожектора и зенитки открывали огонь по маневрирующему У-2, экипаж второго бомбардировщика заходил на позиции ПВО с тыла, приглушал мотор и, идя со снижением, сбрасывал на прожектористов и зенитчиков осколочные бомбы либо обстреливал их из ШКАСа. В 271 НБАД, кроме того, была разработана и применялась в бою бортовая установка PC для стрельбы по зенитным средствам противника. После подобной «обработки» бомбардировщики, следовавшие за ведущей парой, имели над целью меньше трудностей.

Несмотря на небольшую бомбовую нагрузку, подобные бомбардировки имели определённый эффект. С малой высоты бомбометание производилось с очень высокой точностью, несмотря даже на тёмное время суток и примитивные средства прицеливания. После сброса бомб бомбардировщик пытался быстро уйти, набирая максимальную скорость.

Результаты боевой деятельности У-2 впечатляли. К примеру, штурман звена 97-го гвардейского ночного бомбардировочного авиационного полка гвардии лейтенант Герой Советского Союза Василий Дмитриевич Кизь совершил 640 боевых вылетов, взорвал 27 складов с горючим и боеприпасами, разрушил 7 ДОТов, наблюдательный пункт, 168 зданий и сооружений, уничтожил 24 автомашины и 4 самолёта на земле. При этом отдельные лётчики имели на своём счету более 800 боевых вылетов, а некоторые (Герой Советского Союза Ирина Фёдоровна Себрова) — более тысячи.

Погрузка раненого красноармейца в санитарный самолет С-3 (модификация самолета У-2 для перевозки раненых) для эвакуации в тыл



В особо напряжённые ночи наземные команды обеспечивали до 12 боевых вылетов каждого У-2. Число полётов зависело от продолжительности тёмного времени суток.

По воспоминаниям советских пилотов, летавших на У-2, после заводской доработки самолёта в 1942 году бомбовая нагрузка была существенно увеличена — до 250 кг (в отдельных случаях — до 500 кг), вылеты производились иногда до четырнадцати раз за ночь. «Kaffeemühle» (кофемолка), «Nähmaschine» (швейная машина, из-за типичного звука мотора) — так солдаты вермахта называли У-2, доставлявшие массу хлопот для противника в прифронтовой полосе.

У-2 мог действовать и в самых неблагоприятных погодных условиях. Так, в феврале 1944 года в крайне сложных погодных условиях У-2 нанесли удар противотанковыми бомбами по колонне бронетехники противника в районе города Корсунь-Шевченковский. В результате этого авиаудара была сорвана последняя попытка немцев вырваться из окружения.

Во время боев на Таманском полуострове для борьбы с «женскими советскими ночниками» была переброшена целая эскадрилья фашистских асов. За каждый сбитый самолет немецкие пилоты получали высшую награду – «железный крест».

Советские летчики в кабине самолета У-2 перед вылетом на боевое задание.



Самолёт-разведчик и самолёт связи

Но основными по использованию, конечно, были функции разведчика и самолёта связи. Также имелся и санитарный вариант самолёта.

Благодаря способности взлетать с любой площадки, самолёт широко использовался при работе с партизанами. Активно он применялся для эвакуации населения. В феврале 1943 года во время «Освейской трагедии» на У-2 вывозилось до нескольких десятков пассажиров за рейс (в основном, детей).

Кроме того, самолёты У-2 использовались для сброса с парашютом небольших диверсионных и разведывательных групп.

У-2 активно использовался в Корейской войне в качестве лёгкого бомбардировщика и штурмовика.

Женщины-лётчицы

Осенью 1941-го в ВВС СССР было начато формирование авиационных частей, укомплектованных женщинами.

Один из женских авиаполков имел на вооружении самолёты У-2:

— 46-й («Таманский») гвардейский ночной бомбардировочный авиаполк

23 лётчицам, воевавшим на У-2, было присвоено звание Герой Советского Союза.

Группа легких бомбардировщиков У-2 271-й ночной бомбардировочной авиационной дивизии летит на задание. Командир дивизии полковник Константин Павлович Рассказов



Тактико-технические характеристики У-2 (По-2)

— Экипаж: 2 чел.

Размеры У-2 (По-2)

— Длина самолёта: 8,17 м
— Размах крыла: 11,4 м
— Высота, м: 3,10
— Площадь крыла, м2: 33,15

Вес У-2 (По-2)

— Масса пустого самолета, кг: 770
— Масса нормальная взлетная, кг: 1350

Скорость У-2 (По-2)

— Максимальная скорость: 150 км/ч
— Крейсерская скорость: 131 км/ч

Практический потолок У-2 (По-2)

— 3820 м

Дальность полёта У-2 (По-2)

— 430 км

Двигатель У-2 (По-2)

— Тип двигателя: 1 ПД М-11А
— Мощность: 110 л. с.
— Запас топлива: 90 кг

Вооружение У-2 (По-2)

— один 7,62-мм пулемет ШКАС
— фугасные бомбы ФАБ-100 и ФАБ-50 подвешивалось либо две «сотки», либо 4 бомбы калибра 50 кг.
— зажигательные бомбы ЗАБТООтш (с термитными шарами) и ЗАБ-50 (с твёрдым горючим)
— осколочные бомбы АО-2,5; АО-10 и с 1943 АО-25-35.





Фото У-2 (По-2)

Построение экипажей самолетов У-2 на аэродроме у своих машин



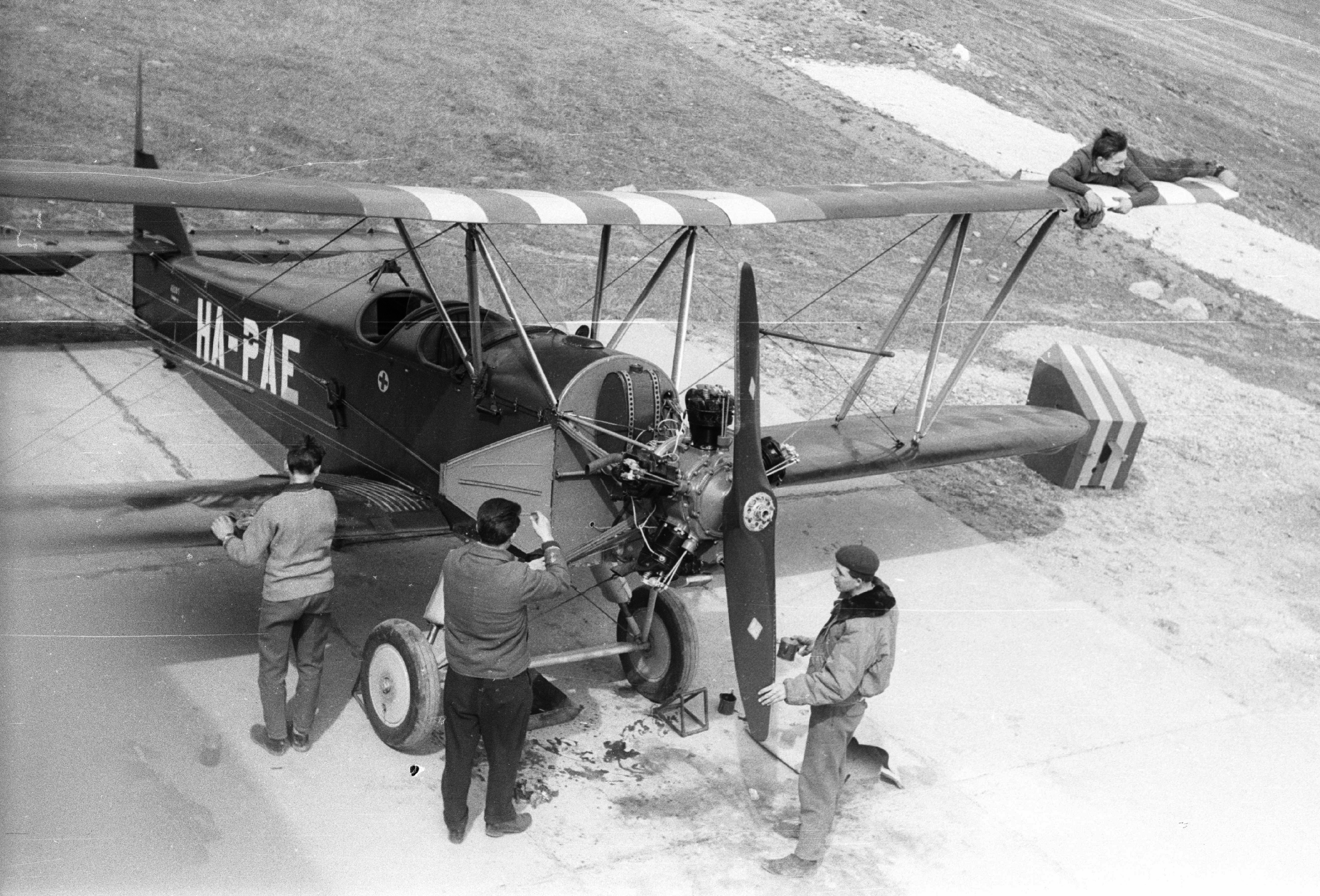

Советский авиатехник производит обслуживание двигателя М-11 на самолете У-2



Экспериментальный У-2 на гусеничном шасси Чечубалина



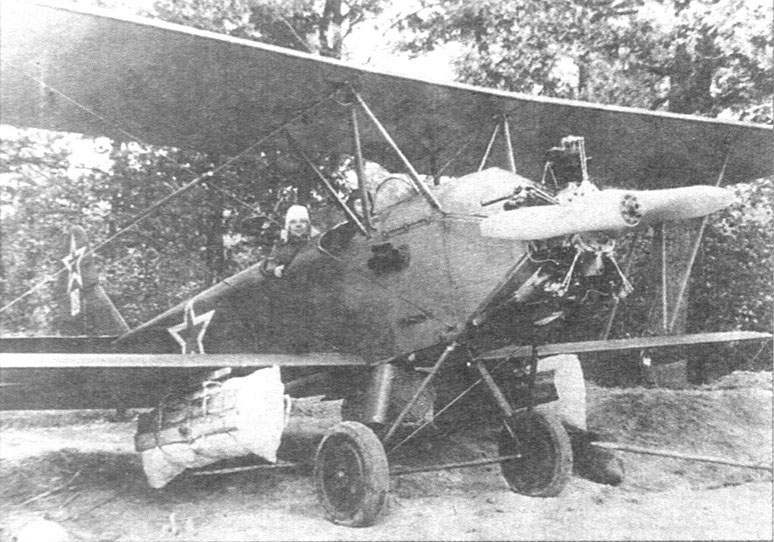

Погрузка раненых в советский самолет У-2 для эвакуации с южного берега озера Сиваш. Самолет оборудован кассетами Бакшаева, вмещавшими одного раненого на носилках



Советский пассажирско-связной самолет У-2СП (специального применения) одной из частей ГВФ (Гражданского воздушного флота), мобилизованный для полетов к партизанам. На борту самолета надпись «Партизан»



Советские летчики готовятся к вылету на бомбардировщике У-2ЛНБ

Добавить комментарий

У-2 / По-2 — военное фото

Фотографии в категории «У-2 / По-2»

У-2 — многоцелевой биплан, созданный под руководством Н. Н. Поликарпова в 1928 году. Широко использовался как учебный, санитарный, связной самолет, в Великой Отечественной войне также — как легкий ночной бомбардировщик. В 1944 году, после смерти конструктора, был в его честь переименован в По-2. Производился и после войны, до 1953 года, а всего было выпущено более 33 000 самолетов.

Советские авиаторы &raquo

Командир звена 357-й отдельной авиационной эскадрильи связи 3-й Воздушной армии старший сержант Алексей Михайлович Мельников (1922 г. р.) возле самолета У-2. Калининский фронт.

Советские авиаторы &raquo

Командир звена 357-й отдельной авиационной эскадрильи связи лейтенант Иван Михайлович Масленников (1916 г.р.) у своего самолета У-2. Калининский фронт.

Советско-японская война &raquo

В кадре — танки Т-34–85, над колонной пролетает биплан По-2.

Женщины на войне &raquo

Оружейники 46-го гвардейского ночного бомбардировочного авиаполка подвешивают бомбу под крыло самолета У-2. На снимке: механик по вооружению гвардии старшина Любовь Устиновна Ермакова (Маныч, 1921–1985), механик авиационный гвардии старшина Анна Гавриловна Шерстнева (1918 г.р.) и заместитель старшего…

Битва за Кавказ &raquo

Авиатехники готовят к вылету ночной бомбардировщик По-2 из 588-го ночного легкобомбардировочного авиаполка (с февраля 1943 года — 46-й гвардейский).

Советско-финская война &raquo

Санитарный самолет С-1 (модификация самолета У-2 для перевозки раненых) принимает раненого бойца. Карельский перешеек.

Освобождение Крыма &raquo

Санитары несут раненых к самолету С-3 (модификация самолета У-2 для перевозки раненых) для эвакуации с южного берега озера Сиваш. Еще один снимок, сделанный в этом месте.

Женщины на войне &raquo

Командир 46-го гвардейского Таманского ночного бомбардировочного авиационного полка гвардии майор Евдокия Давыдовна Бершанская (1918—1982) в кабине самолета У-2.

Битва за Кавказ &raquo

Командир 46 гвардейского Таманского ночного бомбардировочного авиационного полка Евдокия Давыдовна Бершанская (1918—1982) ставит боевую задачу экипажу самолета У-2 заместителю командира эскадрильи гвардии младшему лейтенанту Евдокии Ивановне Носаль (13. 03.1918–23.04.1943) и штурману гвардии мледшему…

Женщины на войне &raquo

Техники авиационных звеньев гвардии техники-лейтенанты Мария Антиповна Щелканова (1922–1989 гг., слева) и Вера Васильевна Дмитриенко (1918 г.р., справа) 46-го гвардейского Таманского ночного бомбардировочного авиационного полка (46-й гв. НБАП) готовят самолет У-2 к боевому вылету.

У-2 (По-2) ночной бомбардировщик-биплан | Красные соколы нашей РодиныКрасные соколы нашей Родины

Судьба знаменитого самолёта Великой Отечественной войны У-2, получившего в 1944 году более привычное обозначение По-2, в знак памяти и признательности погибшему авиаконструктору Н.Поликарпову, поистине уникальна. Имена многих советских женщин-лётчиц военного времени связано с этой легендарной машиной.

У-2 без всяких оговорок можно отнести к числу наиболее известных самолетов в истории мировой авиации.
С развитием авиации возросла и потребность в учебном самолете. О создании такой недорогой и надёжной машины стали задумываться еще в начале 20-х годов.

Используя английский образец — «Авро-504к», советские авиаконструкторы создали У-1, который великолепно справлялся со своими обязанностями, пока количество обучающихся оставалось небольшим. Но с массовым ростом подготовки требования к учебному биплану возросли: необходим был простой в пилотировании и дешевый в производстве самолет для первоначального обучения.

После появления в 1924 г. технических требований к учебным самолетам Н.Н. Поликарпов спроектировал самолет 2УБ-3. Его испытания начались в марте 1927 г. Но вскоре требования изменились, самолет получил обозначение П-1 и стал считаться переходным. Затем на машину установили пулемет и новый двигатель, и эта модификация получила наименование П-2. С появлением отечественных двигателей в июле 1926 г. Поликарпов получил официальное задание на проектирование учебного самолета.

Через год первый опытный экземпляр У-2 с двигателем М-11 был готов. Самолет представлял собой одностоечный биплан, в основном деревянной конструкции с полотняной обшивкой. Крылья имели относительно толстый профиль (14%). Шасси имело сквозную ось и резиновую амортизацию. 24 июня 1927 г. состоялся первый полет У-2, пилотировал который знаменитый летчик-испытатель М.М. Громов. Не доведенный до рабочих характеристик двигатель М-11 доставлял немало проблем, и конструкторскому коллективу на первых порах пришлось доводить не столько самолет, сколько капризный двигатель. В целом учебный биплан получил хорошую оценку, однако был перетяжелен и обладал низкой скороподъемностью: 2000 м достигались за 29 мин.

Устранить обнаруженные при испытаниях недостатки удалось на второй машине. Профиль крыла стал тоньше, законцовки крыльев и оперения сделали эллиптическими, а руль направления — необычайно большим. 7 января 1928 г. модернизированный У-2 совершил первый полет. К концу 1928 г. завершились испытания опытной серии У-2, после чего был начат его серийный выпуск на заводе №23 Ленинграда.

В ходе производства, самолет и его силовая установка непрерывно совершенствовались. К примеру, после 1935 года на У-2 стали устанавливать более мощный двигатель М-11Д мощностью в 115 л.с. На базе У-2 было создано большое количество модификаций. Кроме учебных строили самолеты для опыления посевов (вариант АП — «аэропыл»), боевой подготовки (ВС — «вооруженный самолет»), выпускались трехместный административный  СП  («самолет спецприменения»), санитарные варианты С-1. С-2, По-2С. В годы войны У-2 использовались как легкие ночные бомбардировщики (ЛНБ), в послевоенные годы строили По-2 «Лимузин» с закрытой кабиной для перевозки людей и грузов.

Серийный выпуск самолетов По-2 продолжался до 1953 г. на нескольких заводах. Кроме того, удачный биплан выпускался по лицензии в Польше. Всего было выпущено около 40 000 машин, что ставит его в разряд самых массовых самолетов в мире.

Поступление самолетов в У-2 (По-2) ВВС СССР началось в 1930 г. Первое боевое крещение они получили в боях на озере Хасан в 1938 г. — несколько санитарных самолётов санитарной модификации С-1 использовались при эвакуации раненых. Во время Великой Отечественной войны этот самолет стал поистине легендарным. К началу войны в армейских подразделениях насчитывалось 3500 единиц У-2. В роли легкого ночного бомбардировщика они сыграли решающую роль на фронте. Командование Люфтваффе, прозвавшее наш самолет «русс-фанер», даже издало приказ, чтобы за каждый сбитый самолет По-2 летчиков представляли к наградам. Спектр применения этой грозы немецкой армии на фронте был крайне широк. Например, в течение всей Великой Отечественной войны У-2 оставался основным связным самолётом, скрытно доставлял партизанам боеприпасы, продовольствие и медикаменты.

Самолеты По-2 участвовали еще в одной войне — в Корее в 1950—1953 гг. «Ночники» в Северной Корее продолжали свою работу вплоть до последнего дня войны. Они доставили немало хлопот американцам, нанеся им чувствительные потери, потеряв при этом только 9 своих машин.

Боковая проекция У-2 (По-2).

Вариант камуфляжной окраски биплана По-2.

Технические характеристики У-2 (По-2):

  • Экипаж, чел.: 2
  • Двигатель, тип х кол, название: ПДх 1, М-11
  • Мощность, л.с.: 100
  • Размах крыла, м / площадь крыла, м2: 11,4/33,15
  • Длина самолета / высота самолета, м.: 8,17/н/д
  • Масса: максимальная взлетная/пустого, кг.: 912/655
  • Полной нагрузки, кг.: 257
  • Максимальная скорость на высоте/у земли, км/ч.: 138/152
  • Практический потолок, м.: 4350
  • Максимальная дальность, км.: 400

Статистика производства: выпуск самолётов У-2 (По-2) в 1930 — 1949 гг.

[]
Модель Завод 1930 1931 1932 1933 1934 1935 1936 1937 1938 1939 1940 1941 1942 1943 1944 1945 1946 1947 1948 1949 Всего
У-2 (По-2), ЛНБ №23  85  283  942  1381  1100  326  968  1782  2016  1584  472
№387  50  1245  2225  2804 3041  2094  646  61
№464  71  736
№471  30  669  417
№168  49
№463  7
№464  157
АП, По-2А №23  16  55  171  127  169  54  270  50  100  125  125
№387  100  99
№463  3  98
№168  204  435  609
У-2 ВС №23  200 170 298
СП №23  101  116  118  160  210  126
С-1, С-2, По-2С №23  50  44  5  365  5
№387  15  61  370  101
№494  18  270  695  427
№47  61
По-2 «Лимузин» №387  10
№168  81
ПРИМЕЧАНИЯ

Учебный самолет ПО-2 (У-2) | Армии и Солдаты.

Военная энциклопедия

«Краткая справка: Знаменитый учебный самолет ПО-2 (У-2) конструкции Н. Поликарпова, который в годы войны применялся в качестве ночного бомбардировщика. Кстати, в процентном отношении, именно на эти самолеты-этажерки пришлась основная масса сброшенных за годы войны советских бомб»


Самолет По-2 (У-2)

История создания У-2 (По-2)

Разработка учебного самолета-биплана У-2 (Учебный-2) начата летом 1926 года конструкторским коллективом под руководством Николая Николаевича Поликарпова. 24 июня 1927 г. первый образец самолета с новым двигателем конструкции А.Д. Швецова М-11 был представлен на испытания, хотя двигатель к указанному времени прошел лишь стендовые испытания.

Это был тот редкий случай, когда даже с откровенно «сырым» и недоработанным двигателем, самолет показал прекрасные летные качества. В 1928 году, с уже основательно переработанным М-11, У-2 был принят на вооружение и запущен в производство на Ленинградском авиационном заводе № 23. 25 первых У-2 были готовы в октябре того же 1928 года.

У-2 был прост в обслуживании и эксплуатации, неприхотлив, нетребователен к квалификации летчика. Машина могла взлетать с поля и хорошо планировала с выключенным двигателем.

Несмотря на неказистый внешний вид, У-2 это по-настоящему эпохальная машина. Его производство закончилось только в 1953 году — за 30 лет было произведено около 33 000 бипланов, и нет такой сферы в жизни общества, где за долгие годы службы У-2 не нашел бы себе применения. С 1944 года (в этом году скончался конструктор машины, Н.Н. Поликарпов), У-2 стал назваться По-2. Поставлялся на экспорт в страны Варшавского договора, производился по лицензии в Польше под названием CSS-13.

Характеристики По-2 (У-2)

Страна: СССР
Тип: Учебный самолет
Год выпуска: 1928 г.
Экипаж: 2 человека
Двигатель: 1х М-11, 115 л.с.
Максимальная скорость: 152 км/ч
Практический потолок: 3000 км
Дальность полета: 530 км
Масса пустого: Нет сведений
Максимальная взлетная масса: 1350 кг
Размах крыльев: 11400 мм
Длина: 8700 мм
Высота: 3100 мм
Площадь крыла: Нет сведений
Вооружение:1х7,62-мм пулемет ШКАС, до 200 кг бомбовой нагрузки

Модификации У-2 (По-2)

  • По-2ЛШ — легкий штурмовик, вооружение: 7,62мм пулемет ШКАС авиабомбы — 120кг, РС-82 — 4шт.
  • По-2ЛНБ — легкий ночной бомбардировщик, производился с 1941г., бомбовая нагрузка увеличена до 200 кг
  • По-2НАК — корректировщик артиллерийского огня
  • По-2СП — самолет связи с третьей пассажирской кабиной, выпускался до 1941 г. (изготовлено 861 экземпляра).
  • По-2ВС — самолет связи (изготовлено 9000 экземпляров).
  • У-2ГН — самолет с громкоговорителем, применялся в пропагандистских целях
  • У-2ШС — штабной самолет.
  • У-2АП — сельскохозяйственный самолет.
  • У-2М — гидросамолёт.
  • У-2Л — вариант с закрытой кабиной.
  • У-2С (С-1) — самолёт санавиации с отсеком для больного на носилках в фюзеляже (производился с 1934 по 1938 гг.).
  • С-2 — самолёт санавиации (производился с 1940 по 1945 гг.).

источник: компиляция по материалам из открытых источников сети интернет

Локхид U-2 Фото. Видео. Характеристики. Скорость

По-настоящему легендарным воздушным судном, широко используемым в годы Второй мировой войны, является биплан многоцелевого назначения Поликарпова – У-2. На протяжении 30-ти лет (с 1929 по 1959 г) конструкторы создали примерно 40000 единиц рассматриваемых моделей. Самолет-разведчик У-2 был разработан для усовершенствования навыков летчиков.


Самолет По-2

Локхид U-2 Размеры. Двигатель. Вес. История. Дальность полета

Самолет-разведчик Lockheed U-2 предназначен для глубокого проникновения на территорию противника с целью сбора разведывательной информации. Проект исходного самолета был разработан в 1954 г. Первый полет опытного самолета U-2 состоялся в августе 1955 г. Поставки командованию стратегической авиации были начаты в 1956 г. Всего построено не более 150 самолетов U-2 всех модификаций.

Что такое биплан

Прежде чем говорить о бипланах мира, о бипланах из разных стран, расскажем вкратце о том, что вообще такое биплан, и чем он отличается от других железных птиц. Само название «биплан» как бы намекает на то, что представляет из себя данная самолетная разновидность: «би» значит «два», в конкретно этом случае речь идет о двух парах крыльев, расположенных один над другим. У таких крыльев имеется большая площадь, притом что размах их меньше. Вследствие этого что при взлете, что при посадке биплану требуется существенно меньшая полоса, нежели моноплану – то есть самолету с единственной парой крыльев. Первоначально крылья у бипланов были деревянными, их обтягивали сверху тканью. Нельзя сказать, что подобная конструкция отличалась высокой прочностью, а потому в скором времени от нее отказались, заменив деревянные плоскости (так называют крылья) металлическими.

Разведчик Lockheed U-2 — видео

Новый самолет-разведчик проектировался и строился в условиях строжайшей секретности в так называемой . Он имел великолепные летные характеристики, обеспечивавшие ему возможность полетов на большой высоте и с большой дальностью, благодаря мощным двигателям и компоновке самолета. В качестве силовой установки использовался двигатель Пратт-Уитни J57 с переработанной системой подачи топлива, а крыло самолета имело большое удлинение (как у планера) и позволяло увеличивать дальность полета за счет переключения двигателя на полетный малый газ и планирования на длинные дистанции. Предназначенный для работы на высотах, где обнаружение и перехват были маловероятны, самолет U-2 оснащался большим количеством устройств для сбора данных. То, что разведчик U-2 являлся обнаруживаемым и уязвимым, было продемонстрировано 1 мая 1960 г.. когда во время полета над Советским Союзом этот самолет был сбит зенитной ракетой класса «земля—воздух». Тем не менее ценность U-2 подтвердилась в 1962 г.. когда эти самолеты засекли попытку размещения баллистических ракет на Кубе.

Первоначальный серийный вариант U-2A оснащался ТРД J57-P-7 или J57-P-57A тягой 4763 или 5080 кг соответственно. Некоторые самолеты U-2A под обозначением WU-2A использовались ВВС США для атмосферных исследований. Усовершенствованный серийный вариант U-2B имел усиленный планер, ТРД J57-P-13 или J57-P-13B тягой 7167 или 7711 кг соответственно и увеличенный запас топлива. Серийный вариант U-2C с увеличенным запасом топлива и удлиненной носовой мастью оснащался дополнительным оборудованием для электронной разведки (Elint). Двухместный учебно-тренировочный вариант U-2CT (два аппарата) имел ступенчатое расположение двух раздельных кабин пилотов. Вариант U-2D — двухместный самолета U-2B для высотных исследований.

Под обозначением U-2R разработан усовершенствованный вариант разведчика, намного больше, тяжелее и с увеличенной емкостью горючего. Самолет U-2R имеет увеличенные поверхности горизонтального и вертикального оперения и складывающиеся концы крыла, что позволяет эксплуатировать его с авианосцев с использованием тормозного крюка. Новое катапультное сиденье обеспечивает возможность катапультирования у земли. Основной особенностью самолета U-2R является большой внутренний запас топлива, увеличивающий продолжительность полета до 15 ч и более (это редко достигается из-за чрезмерной нагрузки на летчика), а также и наличие контейнеров с БРЭО. На вооружение ВВС и в ведение ЦРУ самолет U-2R поступил в конце 1968 г.

На базе U-2R предложен вариант морского наблюдательного самолета U-2EPX для ВМС США, который использовался для определения эффективности различных датчиков, обеспечивающих наблюдение с больших высот за движением кораблей. Кроме того, были проведены исследования по возможности вооружения самолета U-2EPX ПКР «Кондор»» с оптико-электронной системой наведения. В рамках работ по созданию разведывательно-ударного комплекса «ПЛСС» был разработан одноместный усовершенствованный вариант самолета U-2R с двигателями J75-P-13 и более современным авиационным оборудованием под обозначением TR-1A, предназначенный для обеспечения разведывательной информацией на театре военных действий командного состава тактических подразделений в реальном масштабе времени.

Тактический разведывательный самолет TR-1 способен совершать длительные полеты на большой высоте с различным разведывательным оборудованием, вести круглосуточную разведку и наблюдение за территорией других стран без нарушения их границ в любых метеорологических условиях (в том числе за полем боя при полете на расстоянии около 48 км от линии фронта, а также обеспечивать информацией о перемещении сил противника на его территории на расстоянии до 80 км от переднего края), осуществлять тактическую фоторазведку, картографирование местности с большой высоты; собирать разведывательную радиоэлектронную информацию.

Первый серийный самолет TR-1 сошел с производственной линии 15 июля 1981 г. Его поставки командованию стратегической авиации были начаты в сентябре 1981 г. Были построены также 2 двухместных учебно-тренировочных самолета с кабинами пилотов на одном уровне TR-1В (вместо отсека оборудования установлена вторая кабина экипажа, полностью оснащенная приборным оборудованием и органами управления) и несколько самолетов U-2R. Самолет TR (так же как и U-2R) может использоваться с авианосцев после установки на нем тормозного крюка. Самолет TR-1 представляет моноплан со среднерасположенным крылом большого удлинения и одним двигателем в хвостовой части фюзеляжа. Крыло цельнометаллическое. прямое, трапециевидное, оборудовано интерцепторами, закрылками и элеронами. Фюзеляж типа полумонокок, круглого поперечного сечения, с тонкой обшивкой, выполнен из алюминиевых сплавов.

Непосредственно за кабиной экипажа по бокам фюзеляжа размещены воздухозаборники двигателя. Хвостовое оперение однокилевое, со средним расположением стабилизатора, цельнометаллическое. Имеются компенсированные рули высоты, снабженные триммерами, и руль направления. Шасси велосипедного типа. Основная и хвостовая стойки снабжены спаренными колесами, убираются вперед в фюзеляж. Самолет оснащен двумя дополнительными опорными подкрыльевыми стойками с небольшими спаренными колесами, которые сбрасываются после взлета.

Самолет имеет противорадиолокационную черную окраску, снижающую его заметность. Система управления полетом механическая с тросовой проводкой. Силовая установка состоит из одного ТРД. Топливные баки расположены в крыле. Топливная система приспособлена для работы на большой высоте. В полете сначала расходуется топливо из больших баков в корне крыла, затем из небольших концевых баков. Кабина самолета обеспечивает комфортабельные условия во время длительных полетов на большой высоте, оборудована системами герметизации и кондиционирования воздуха, защищена от ультрафиолетового излучения. В ней есть устройство подогрева пищи, хранящейся в тюбиках, катапультное сиденье летчика, перископ заднего обзора. Имеется система жидкого кислорода. Летчик одет в высотный скафандр S-1010B. позволяющий пилотировать самолет при разгерметизированной кабине.

Стандартное оборудование включает связную аппаратуру. работающую в метровом и УВЧ-диапазонах. радионавигационную систему TACAN. инструментальную систему посадки DLS, автопилот, автоматический радиопеленгатор, компас, астрокомпас (для полетов в ночное время), систему передачи данных в реальном масштабе времени, автоматическую систему электронной разведки GUNT, фотоаппаратуру, РЛС бокового обзора Хьюз UPD-X с синтезированной апертурой с высокой разрешающей способностью, обеспечивающей возможность разведки территории противника без захода в зону боевых действий.

Статистика производства: выпуск самолётов У-2 (По-2) в 1930 — 1949 гг.[1]

МодельЗавод19301931193219331934193519361937193819391940194119421943194419451946194719481949Всего
У-2 (По-2), ЛНБ№238528394213811100326968178220161584472
№387501245222528043041209464661
№46471736
№47130669417
№16849
№4637
№464157
АП, По-2А№2316551711271695427050100125125
№38710099
№463398
№168204435609
У-2 ВС№23200170298
СП№23101116118160210126
С-1, С-2, По-2С№23504453655
№3871561370101
№49418270695427
№4761
По-2 «Лимузин»№38710
№16881

ПРИМЕЧАНИЯ

  1. Статистика серийного производства У-2 (По-2) приводится по изданию: История отечественной авиапромышленности. Серийное самолётостроение, 1910-2010 гг./Под общ.ред. Д.А. Соболева. М.: РУСАВИА, 2011. — 432 с.: ил., с. 156 []

Бипланы современности

Современные бипланы, конечно, более модернизированы. Многие вещи в них усовершенствованы, хотя кое-что применяется до сих пор и из того, что было в советский период. Например, неизменным осталось расположение верхнего крыла впереди заднего, что существенно улучшает угол обзора.

Если же говорить о новых наработках, то это, к примеру, использование ультрасовременного турбовинтового американского двигателя вместо старого доброго поршневого бензинового. Такие бипланы выпускают на Украине, должны подобные появиться в скором времени и в нашей стране – несмотря на то, что почти десять лет назад производство АН-2 было прекращено. Нынче же ходят слухи и возможном возобновлении выпуска самого популярного советского «кукурузника» в рамках программы развития самолетостроения вплоть до 2025 года.

Оборона Одессы: дебют ночного бомбардировщика

Один из первых эпизодов боевого применения У-2 в качестве легкого ночного бомбардировщика был отмечен при обороне Одессы летом 1941 г. , а массовое использование У-2 для нанесения ударов по наземным целям начинается в период битвы под Москвой. В дальнейшем У-2 действовали на всем протяжении советско-германского фронта от Черного моря до Заполярья. К июлю 1942 г. в составе легкобомбардировочных полков находилось 679 У-2, а к середине ноября их число выросло до 1072 единиц. 60 советских летчиков, воевавших на У-2, были удостоены звания Героя Советского Союза. Среди них А. П. Ерофеевский, который до октября 1943 г. совершил 1034 боевых вылета, дважды был подбит, а закончил войну командиром бомбардировочного полка.

Начало двадцатого века

В начале 1900-х годов в авиации бипланы были, что называется, «в ходу». Существовало несколько их разновидностей. Однако основных аэродинамических варианта железных птиц было два: с толкающим пропеллером и так называемым коробчатым крылом (это такое крыло биплана, когда форма коробки при виде спереди является прямоугольной) – раз, и с расположением оперения сзади и тянущим винтом – два. В те годы вообще строили в основном либо двухместные бипланы, либо одноместные монопланы, поскольку именно эти два вида самолетов по итогам всевозможных испытаний показали наилучшие результаты. О преимуществах бипланов, равно как и об их недостатках, мы подробнее скажем далее.

Спортивные разновидности бипланов

Как уже упоминалось выше, биплан никогда не представлял собой спортивный самолет – в отличие от моноплана, который для этих целей был более удобен. Однако, разумеется, в мире существовало – и существует до сих пор – несколько спортивных разновидностей бипланов. В их числе, например, созданные в 1972 году модели Acro Sport (Соединенные Штаты Америки). Эти бипланы – очень легкие, а конструкция их настолько проста, что предполагает собой даже возможность самостоятельной сборки. Acro Sport изначально был выпущен как одноместный спортивный биплан, однако уже шестью годами позднее он был усовершенствован – и появилась двухместная модель данного биплана.

Военные бипланы

Выше упоминалось о двух разновидностях бипланов, которые были особенно популярны. Одна из них, биплан с толкающим винтом, являлся номером один в военные годы. Впервые его стали применять в 1910 году в качестве усовершенствованной вариации предыдущих военных моделей. Подобная модернизация бипланам пошла на пользу – у них увеличилась обтекаемость, за счет чего железные птицы смогли развивать большую скорость. Бипланы Первой мировой войны были бесфюзеляжными, в отличие от использовавшихся ранее моделей. Очень популярен был вариант бипланов под названием «Скаут», как можно догадаться, британского производства — маленького размера, с одностоечной коробкой крыльев и одноместные – наличие пассажира не предполагалось. Они развивали очень высокую скорость – выше, чем монопланы – за счет малой нагрузки на крылья, а в условиях военного времени это было едва ли не основополагающее качество для самолетов. «Скаут» был самым быстрым и самым маневренным среди всех железных птиц, и именно эта модель биплана стала источником вдохновения для создания впоследствии самолета-истребителя.

Интересные факты

  1. Фильм восстановили на киностудии «Ленфильм» в 1970 году. Версия оказалась на 10 минут короче оригинала. За Фаину Раневскую говорит Анна Лисянская. Раневская осталась недовольна озвучкой другой актрисы.
  2. В 2012 году фильм реставрировали и раскрасили. Цветная версия с оригинальной озвучкой была показана 6 мая 2012 года на Первом канале.
  3. Танцевальные номера в картине исполнили участники ансамбля под руководством Аркадия Обранта.
  4. Фаина Раневская в титрах фильма не указана.
  5. В перерывах между съемками Алла Парфаньяк едва не вывалилась из самолета на фигуре высшего пилотажа во время прогулочного полета.
  6. Игривые моменты танца Семена Тучи и Катюши вырезали по цензурным соображениям.
  7. Критики нашли женские образы картины неудачными, а зрители с этим не согласились.
  8. В качестве консультантов и дублеров фильма были летчики-фронтовики.
  9. Песня «Первым делом самолеты» стала гимном летчиков.

Преимущества

У самолетов-бипланов достоинств было немало – иначе бы они не получили столь большой популярности. Пожалуй, главным их плюсом являлась уже упоминаемая выше большая площадь крыльев при сравнительно небольшом размахе крыла и необходимость всего лишь минимальной взлетно-посадочной полосы. Однако и помимо этого преимуществ у бипланов хватало: большая грузоподъемность, более удачный обзор как для пилота, так и для пассажира, возможность использовать данную машину в качестве учебной, лучшая маневренность за счет двух плоскостей крыльев, уменьшение общего веса и моментов инерции, большая надежность – по той же самой причине, большая же устойчивость и гораздо более редкий уход в штопор. Как видим, плюсов более чем достаточно, но нельзя полагать, будто самолеты-бипланы не имели никаких минусов. Имели, и о них как раз-таки разговор пойдет далее.

Когда появились бипланы

Точную дату возникновения бипланов назвать не то чтобы трудно, скорее невозможно. Известно, что к моменту начала Первой мировой войны бипланы были наиболее востребованными железными птицами. Они пользовались огромной популярностью, а во время войны вообще являлись «номерами один» в авиации.

Впрочем, разработка бипланов определенно началась еще раньше. В конце девятнадцатого столетия, когда авиация только-только «вставала на ноги», разные конструкторы экспериментировали с моделями самолетов, привносили в эту область науки что-то свое. Активно шло «освоение» планеров, однако опыт показывал, что конструкция подобных самолетов не слишком удачна – гораздо удобнее оказались именно бипланы. Многие (преимущественно франкоговорящие) вообще считают, что первым был построен из самолетов биплан, а авторство его принадлежало франко-бразильскому воздухоплавателю по фамилии Сантос-Дюмон. Все дело в том, что каждый авиаконструктор – что вышеупомянутый Сантос-Дюмон, что небезызвестные братья Райт, что иные ученые – вносил, как уже говорилось выше, что-то свое в самолетостроение, которое, как мы помним, тогда только-только начинало развиваться. Никто толком еще не знал, что сработает, что «выстрелит». А потому первопроходцами в данной области считать можно всех, кто так или иначе приложил руку к разработке первых самолетных моделей.

Недостатки бипланов

В отличие от монопланов, которые больше подходили для спортивных полетов, бипланы спортсменами использовались не так часто (хотя особые спортивные бипланы тоже существовали, далее мы расскажем об этом). Впрочем, существенным недостатком это назвать нельзя, а вот серьезный расход топлива из-за взаимного влияния двух пар крыльев друг на друга, бесспорно, является минусом данной конструкции. Крылья, кстати сказать, способны и несколько ограничивать обзор пилоту; впрочем, расположение пилота в кабине варьируется – он может находиться и впереди крыльев, тогда этот недостаток также становится незначительным. Основным же минусом самолетов-бипланов принято считать повышенное профильное сопротивление (это разность между аэродинамическим сопротивлением крыла и его индуктивным сопротивлением).

Как бы то ни было, но имевшиеся у бипланов недостатки отнюдь не мешали им, повторимся снова, быть наиболее используемыми самолетами во времена Первой мировой войны. Об этом далее и поговорим.

Учебно-тренировочный самолет У-2 (По-2). — Российская авиация

Учебно-тренировочный самолет У-2 (По-2).

Разработчик: Поликарпов
Страна: СССР
Первый полет: 1928 г.

Начиная с 1919 года, основным нашим учебным самолетом являлся У-1, созданный на базе английского разведчика Avro-504, первый полет которого состоялся еще в 1913 году. Не случайно, поэтому в 1922 году встал вопрос о необходимости разработки более современной учебной машины, тем более, что к этому времени методика обучения летному делу претерпела существенные изменения. Было признано необходимым осуществлять обучение самостоятельным полетам на самолетах первоначального обучения, а отшлифовывать мастерство на тренировочных (переходных) машинах.

Николай Николаевич Поликарпов непосредственно занялся разработкой учебных самолетов в 1923 году. Одной из первых его работ в этом направлении был проект двухместного «…малого учебного самолета с мотором ABC…» мощностью 18 л. с. Машина представляла собой свободнонесущий моноплан чистых форм с максимальной скоростью полета до 107 км/ч. Однако малая мощность двигателя не позволяла проводить обучение фигурам высшего пилотажа. Проект реализован не был.

В октябре 1924 года НТК ВВС составил общие тактико-технические требования к самолетам первоначального обучения и переходным. Подчеркивалось желание иметь в качестве таковых биплан с небольшой посадочной скоростью.

Под эти требования Поликарпов в 1925 году спроектировал 2УБ-III (П-1) — «второй учебный с мотором БМВ-III» жидкостного охлаждения мощностью 185 л.с. Предусматривалась возможность установки двигателя BMW-IV в 240 л.с., тогда самолет мог рассматриваться как переходный. Отметим, что в книге В.Б.Шаврова «История конструкций самолетов в СССР до 1938 г.» автором машины ошибочно назван Моисеев, в то время начальник конструкторского полуотдела в КБ Поликарпова. 2УБ-III отличался хорошими аэродинамическими формами, продуманной конструкцией. Его постройка была завершена в феврале 1926 года, а с марта начались испытания.

Однако появившиеся новые требования к машинам первоначального обучения заставили трактовать самолет как переходный, в связи с чем его переименовали в П-1. Испытания подтвердили хорошие летные характеристики П-1 (2УБ-III), в отчете о летных испытаниях, в частности, отмечалось, что «…выполнение штопора вялое, напоминает крутую спираль.» Была заказана серия этих машин, но постройка не состоялась из-за очередного изменения требований к переходным самолетам: по указанию П.И.Баранова, тогдашнего начальника УВВС НКО, на переходном самолете должно быть установлено вооружение, чтобы он мог пользоваться одновременно и в качестве учебно-боевой машины и легкого корпусного разведчика. Так появился вооруженный вариант П-1 с мотором BMW-IV, а затем П-2 с двигателем М-6.

К середине 1925 года было решено строить самолет первоначального обучения с двигателем мощностью около 100 л.с. Предполагалось, что такой двигатель в ближайшее время смогут создать отечественные конструкторские коллективы. 27 сентября 1925 года Авиатрест письмом известил Поликарпова, что«…самолет первоначального обучения начнет проектироваться по особому распоряжению в связи с постройкой нового мотора». Однако Поликарпов еще до этого письма выполнил несколько предварительных эскизных проектов самолета данного типа.

К середине 1926 года конструкторским коллективам, возглавляемым А.Д.Швецовым (завод № 4) и Н.Р.Брилингом (НАМИ), удалось построить моторы М-11 и М-12 и начать их испытания. Первоначально чаша весов склонялась в сторону М-12, в связи с чем 3 июля 1926 года Авиатрест официально приказал приступить к проектированию учебного самолета У-2 под этот двигатель. Технические требования к машине были сформулированы НТК ВВС и подписаны начальником самолетной секции С.В.Ильюшиным 15 июля 1926 года. В их разработке принимал активное участие как член НТК ВВС и сам Н.Н.Поликарпов. В требованиях, в частности, оговаривалось, что максимальная скорость полета не должна превосходить 120 км/ч, а посадочная — 60 км/ч, самолет должен быть только бипланной схемы и строиться из имеющихся в СССР материалов.

Поликарпов при разработке проекта постарался сиденья ученика и инструктора расположить ближе к центру тяжести (в отличие от самолета 2УБ-III). Особое внимание уделялось простоте пилотирования самолета. Для снижения себестоимости эксплуатации и производства верхние и нижние крылья имели одинаковую конструкцию, обеспечивающую взаимозаменяемость. Формы крыла и оперения в плане были сделаны прямоугольными («рублеными») для упрощения производства, что отличало первый экземпляр от всех последующих опытных и серийных вариантов У-2. Это, разумеется, ухудшало аэродинамику, но ввиду невысоких (даже по тем временам) требований к максимальной скорости считалось приемлемым.

В докладе Авиатресту Поликарпов отмечал: «В самолете введены впервые существенные в эксплуатационном отношении усовершенствования, как то: передвижное ножное управление, передвижные сиденья, выключаемое ножное и ручное управления, взаимозаменяемые элероны, рули высоты и пр.»

Выхлопные патрубки цилиндров мотора были объединены в общий кольцеобразный коллектор. Воздухозаборник карбюратора располагался снизу капота. Тросовое управление имело по большей части внутреннюю проводку, что также отличало этот вариант от последующих.

6 октября 1926 года эскизный проект был рассмотрен на заседании Технического совета Авиатреста. В постановлении отмечено, что «…общее направление по проектированию самолета У-2М12, принятое сухопутным отделом, признать правильным…» (в те годы КБ Н.Н.Поликарпова существовало на правах отдела сухопутного самолетостроения ЦКБ Авиатреста). Однако было предписано перенести бензобаки из фюзеляжа на верхнее крыло и «…вынести их из-под центроплана.» Поликарпов возражал против этого пункта, считая, что такое размещение бензобаков ухудшит аэродинамику крыла, но сделать ничего не мог.

Макет У-2 построили к 5 февраля 1927 года и сразу начали строить и первый экземпляр машины. Однако полной ясности с мотором еще не было. М-12, на который руководство Авиатреста делало основную ставку, ломался на стенде. Ранее в постановлении от 2 февраля 1927 года Технический совет Авиатреста внес предложение о проработке возможности установки на У-2 заграничных моторов Bristol «Lucifer» мощностью в 100 л. с. и «Salmson» в 120 л.с., по экземпляру которых находилось в СССР в различных учреждениях.

К концу марта выяснилось, что имевшийся в Серпуховской авиационной школе двигатель Bristol «Lucifer» был установлен на аэросани и разбит при пробеге. «Salmson» в НАМИ также стоял на аэросанях, проработал более 150 часов и был основательно изношенным. Поэтому в конце апреля 1927 года Авиатрест дал указание установить на первом опытном экземпляре двигатель М-11 конструкции А.Д.Швецова, который к тому времени все же прошел стендовые испытания, но не прошел государственных. 23 июня 1927 года самолет был выведен на аэродром.

Испытания начались с 24 июня 1927 года. Очень скоро выяснилось, что на М-11 в полете перегревается масло, часто случаются отказы. Словом, в полной мере проявились «детские болезни» мотора. Фактически проводились летные испытания и доводка не столько самолета, сколько двигателя. Авиатрест дал срочное указание установить на У-2 двигатель М-12, но М-12 довести до надлежащей степени надежности так и не смогли. Совместными усилиями КБ Поликарпова и Швецова многие недостатки М-11 все же удалось устранить. 15 сентября 1927 года самолет передали на госиспытания в НИИ ВВС. Они показали, что машина имеет неплохие летные характеристики, в том числе штопорные и в целом удовлетворяет требованиям ВВС, за исключением скороподъемности.

На втором экземпляре Н.Н.Поликарпов существенно улучшил аэродинамику, поставив эллиптические законцовки крыла и оперения. Толстый профиль крыла «Прандтль-Р65» был заменен другим, более тонким, профилем разработанным аэродинамиками КБ Н.Н.Поликарпова, поскольку в ЦАГИ подходящего профиля не нашлось. Для улучшения пилотажных характеристик поставили увеличенный руль направления. Машину несколько облегчили до разумных пределов. Некоторые данные говорят о том, что второй экземпляр, полностью отражавший взгляды Поликарпова на подобный самолет, проектировался одновременно с первым, но его по разным причинам в производство решили не передавать до завершения испытаний первого экземпляра. Впрочем, проекты были очень близки: тот же шаг нервюр, шпангоутов, одинаковая конструкция всех основных элементов. Эскизный проект второго экземпляра был утвержден 28 февраля 1928 года, после начала испытаний.

Испытания, которые проводил летчик М.М.Громов с января 1928 года, показали великолепные летные качества У-2. «…Все фигуры за исключением штопора самолет делает нормально, что же касается штопора, то ввод самолета в таковой труден, выход же из штопора очень легкий…», — отмечалось в кратком отчете о первом этапе летных испытаний.

Уже 29 марта 1928 года НТК ВВС постановил построить опытную серию У-2 из 6 экземпляров на заводе № 25 для опытной эксплуатации в летных школах. Серийное производство развернулось на ленинградском авиационном заводе № 23. К 29 октября 1929 года этот завод построил 25 самолетов У-2, из которых сдал заказчику 19 машин. В дальнейшем производство развивалось очень быстро. Например, только за 1933 год 23-й завод выпустил 1508 машин. Серийные самолеты отличались от второго экземпляра, в основном, измененным капотом.

Конструкция самолета У-2 была деревянная из сосны и фанеры, с полотняной обшивкой, узлы — из мягкой стали, стойки коробки ерыльев первоначально — дуралюминовые каплевидные трубы, вскоре замененные стальными круглыми трубами с примотанными к ним лентой на клее деревянными обтекателями (для удешевления). Фюзеляж — с фанерной передней частью и расчалочной хвостовой, верхняя грань задней части закрывалась съемным выпуклым гарготом из 1-мм фанеры для удобства осмотра. Моторная рама первоначально была в виде кольца, штампованного из 4-мм дуралюмина. С 1931 года она была заменена цельносварной из стальных труб по образцу моторамы самолета-амфибии Ш-2, строившегося в 1930 году на этом же заводе.

Крылья — нормальные двухлонжеронные, профиль их — ЦАГИ-541 относительной толщины 8,1%, с нижней кромкой. Лонжероны — коробчатые, нервюры — с фанерной стенкой и рейками-полками без пазов, прикрепленными к фанере одним боком на клее и гвоздях. Клей — только казеиновый. Стабилизатор — двухлонжеронный, угол его установки мог меняться на земле путем перестановки заднего вильчатого болта на гребенке лонжерона киля. Подкосы стабилизатора — стальные каплевиднык трубы с регулировкой длины. Все обода крыльев и оперения дуралюминовые.

Шасси состояло из передних и задних подкосов, пары ленточных расчалок и оси. Задние подкосы — амортизационные из телескопических труб с траверсами, на которые наматывался резиновый 13-мм шнур (по 16 м на каждый подкос). Колеса — спицевые 700 х 120 мм. Костыль — ясеневый, ориентирующийся и управляемый вместе с рулем направления через витые пружины. Лыжи главные — 2,200 х 334 х 264 мм, хвостовая — 500 х 204 мм. Проводка управления — тросовая, а на прямых участках — проволочная.

Капот двигателя, первоначально закрывающий весь картер, был в серии изменен. Весь двигатель от задней стенки картера был оставлен открытым, а капот свелся к четырем отдельным стенкам, закрепленным на петлях-гребенках по задней кромке, и стягивался тросом с пружиной и замком по передней кромке вокруг моторамы. Капот мог раскрываться и закрываться почти мгновенно, что очень облегчало обслуживание силовой установки. Зимой картер иногда закрывался упрощенным капотом. Ряд местных изменений был внесен по опыту эксплуатации (весьма большому).

Летные качества У-2 в зависимости от того, для каких целей применялся самолет и какие изменения вносились в его оборудование, колебались. Но во всех случаях самолет оставался надежным, легким и послушным в управлении. У-2 мог совершать взлет и посадку на самых малых аэродромах и даже на неподготовленных площадках. Вес пустого самолета в учебном варианте — 635-656 кг, в других — до 750 кг; взлетный — от 890 до 1100 кг, с бомбами — до 1400 кг. Скорость максимальная — от 130 до 150 км/час, крейсерская — 100-120 км/час, посадочная — 60-70 км/час, потолок — 3800 м, разбег и пробег-100-150м.

В течение многих лет самолеты У-2 были единственными машинами первоначального обучения в летных школах и аэроклубах Осоавиахима. Учебные организации оборонного Общества на этом самолете подготовили в годы войны почти 100 тысяч летчиков.

Модификации :

У-2A — одноместный сельскохозяйственный самолет-опылитель, строившийся в подвариантах У-2АП и У-2АО с 1930 года, с бункером для химикатов вместимостью 250 кг в задней части фюзеляжа. После 1945 года строился как По-2А с двигателем М-11К мощностью 115 л.с. Построено 9000 экземпляров.
У-2Г — экспериментальный самолет со всеми системами управления, присоединенными к штурвальной колонке.
У-2КЛ — два специальных самолета с цельноштампованным фонарем задней кабины. Появился в 1932 году.
У-2ЛШ — («Кукурузник») — легкий штурмовик; большое количество предвоенных самолетов было переделано в этот стандарт; вооружен одним пулеметом ШКАС калибра 7,62 мм на кольцевом лафете над задней кабиной, имел крепления для 120 кг бомб плюс пусковые рельсовые направляющие для четырех реактивных снарядов РС-82. Альтернативное обозначение — У-2ВОМ-1.
У-2ВС — легкий ночной бомбардировщик производился начиная с 1941 года. Бомбовая нагрузка увеличилась до 200 кг, появились прожектора и глушитель на выхлопной трубе.
У-2ЛПЛ — исследовательская разработка 1935 года с лежащим пилотом.
У-2M — альтернативное обозначение — МУ-2, прошел испытания в 1931 году. Первый из вариантов поплавковых гидросамолетов с большим центральным поплавком и двумя стабилизирующими, расположенными на концах крыла.
У-2НАК — самолет-корректировщик артиллерийского огня и разведчик.
У-2С — незначительные серии производились с 1934 года, задняя кабина заменена на закрытый отсек для санитара и носилок; позднее были установлены иллюминаторы. Другие варианты У-2С-1 и У-2СС.
У-2СП — установлена третья открытая кабина, а положение остальных изменено. В 1934-1939 годах построен 861 экземпляр, во время войны применялись для связи.
У-2СПЛ — модель — лимузин с задней кабиной для двух пассажиров вместо заднего кокпита.
У-2УТ — производился в ограниченных количествах с 1941 года в основном для летной подготовки и имел двигатель M-11Д мощностью 115 л.с.
У-2 лимузин инженера Зусмана — в 1943 году переоборудован из учебного У-2 путем установки над обеими кабинами обтекаемого фонаря из плексигласа. Изменена система управления рулями, введен зализ сопряжения киля и стабилизатора.
У-3 — разработка Н.Г.Михельсона и А.И.Морщихина от 1934 года, использовавшаяся в качестве тренировочного самолета. Имела двигатель М-48 мощностью 200 л.с. Ни в чем не превосходила основную модель У-2.
У-4 — вариант самолета У-2 с лучшими аэродинамическими обводами и более тонким фюзеляжем; создан Михельсоном, не производился в больших количествах.
У-2ГН — пропагандистский самолет с громкоговорителем, производился с 1944 года.
По-2Л  — лимузин с закрытой пассажирской кабиной, дверь находилась с левой стороны.
По-2М — поплавковый гидросамолет военного времени, производился в ограниченных количествах.
По-2С — санитарный военный самолет.
По-2С-1 — сходен с довоенным санитарным самолетом. Модель По-2С-2 имела двигатель M-11Д, а самолет По-2С-3 переносил под крыльями два контейнера с пациентом на носилках. Альтернативное обозначение последнего варианта — По-2СКФ.
По-2ШС — штабной самолет; новый фюзеляж с закрытой кабиной для пилота и двух или трех пассажиров.
По-2СП — послевоенный вариант для географических наблюдений и аэрофотосъемки.
По-2А — сельскохозяйственный самолет.
CSS-13 — обозначение польских самолетов. Некоторые имели стеклянные фонари над кабинами.
CSS-S-13 — польский санитарный вариант с фонарем над кабинами пилота и санитара, закрытый отсек для пациента в задней части.
E-23 — исследовательская модель 1935 года для перевернутых полетов. Различные варианты: множество экспериментальных моделей.

ЛТХ:

Модификация: У-2 (По-2)
Размах крыла, м: 11,40
Длина, м: 8,70
Высота, м: 3,10
Площадь крыла, м2: 33,15
Масса, кг
-пустого самолета: 770
-нормальная взлетная: 1350
Тип двигателя: 1 х ПД М-11Д
-мощность, л.с.: 1 х 115
Максимальная скорость, км/ч: 152
Крейсерская скорость, км/ч: 131
Практическая дальность, км: 530
Максимальная скороподъемность, м/мин: —
Практический потолок, м: 3000
Экипаж, чел: 2
Варианты ночных легких бомбардировщиков вооружались: 1 х 7,62-мм пулемет ШКАС; 2 х 120-кг бомбы или 4 х РС-82.

Первый опытный самолет У-2.

Первый опытный самолет У-2.

Первый опытный самолет У-2. Вид спереди.

Второй опытный самолет У-2.

Серийный учебный самолет У-2.

Серийный учебный самолет У-2.

Серийный учебный самолет У-2.

Учебно-тренировочный самолёт У-2 в полёте.

Учебно-тренировочный самолёт У-2 в полёте.

Учебно-тренировочный самолёт У-2 в полёте.

Учебно-тренировочный самолёт У-2 в полёте.

Группа учебных самолетов У-2 в полете.

Прыжок парашютиста с У-2.

У-2 Ленинградской школы летчиков. 1929 г.

Самолет У-2 «Крестьянская газета». 1930 г.

Самолет У-2 «Крестьянская газета». 1930 г.

У-2 «Комсомолец Сталинщины».

У-2 «Фрунзовец».

Инструкторский состав у самолетов У-2. Аэродром Осоавиахима. 1931 г.

Курсанты и инструкторы у самолета У-2.

Летчики и видимо какое-то начальство у самолета У-2. Рядом автомобиль Форд-А. Начало 1930-х годов. Фото из архива Б.З.Тодера.

Летчики-инструкторы у самолета У-2. Казань 1935 г.

Валерий Чкалов у подаренного ему, Наркоматом тяжелой промышленности, самолета У-2.

Самолеты У-2 Калининского аэроклуба. Лето 1935 г.

Н.Н.Поликарпов в кабина самолета У-2. Москва, 1935 г.

Летчики на инструктаже около стоянок.

У-2 с V-образным оперением конструкции Филатова.

У-2 с двигателем М-12.

У-2 с двигателем М-12.

У-2 с автомобильным двигателем ГАЗ-Авиа.

У-2 с автомобильным двигателем ГАЗ-Авиа.

Двигатель ГАЗ-Авиа на У-2.

Погрузка раненого в кабину Г.Бакшаева установленную на У-2.

У-2 с подвесными кабинами Щербакова.

У-2 с подвесными кабинами Щербакова.

У-2 со специальным «партизанским» шасси.

Санитарный У-2С на стоянке.

У-2Л (лимузин Рафаэлянца).

У-2Л (лимузин Рафаэлянца).

У-2 — лимузин инженера Зусмана.

У-2 — лимузин инженера Зусмана.

CSS-S-13 польской санавиации.

СПУ на У-2.

Перед запуском двигателя на У-2.

Приборная панель кабины У-2.

Приборная панель кабины У-2.

Реплика По-2 (У-2) в полете.

Реплика По-2 (У-2) в полете.

Реплика По-2 (У-2) в полете.

Реплика По-2 (У-2) в полете.

Реплика По-2 (У-2) в полете.

             По-2 (У-2ВС) в музее ВВС Монино.



У-2. Рисунок.

У-2 В.П.Чкалова. Рисунок.

С-1. Рисунок.

По-2 (У-2) аэроклуба КНДР. Рисунок.

Проекции У-2 (По-2). Рисунок.

Первый вариант У-2. Схема.

Первый вариант У-2. Схема.

У-2 первых серий. Схема.

У-2 на лыжном шасси. Схема.

У-2. Схема.

Высший пилотаж на реплике самолета По-2:

[/fusion_builder_column]
