Як-28П Википедия

Як-28 («изделие 28», по кодификации НАТО: Brewer — «Пивовар») — советский многоцелевой сверхзвуковой реактивный военный самолёт.

Первый полёт совершил 5 марта 1958 года. Первый в СССР крупносерийный сверхзвуковой фронтовой бомбардировщик. Выпускался в модификациях фронтового бомбардировщика, перехватчика, разведчика, самолёта РЭБ, учебно-тренировочного самолёта.

В модификации бомбардировщика предназначался в частности для доставки тактического ядерного оружия.

История создания

Создан на базе Як-26.

Серийный Як-28Б впервые был продемонстрирован публике на авиационном параде в Тушине в 1961 году.

Серийное производство завершено в 1971 году. Всего было построено 1180 самолётов (среди построенных преобладала модификация Як-28П)[2][3].

Конструкция

Самолёт построен по схеме свободнонесущего высокоплана, со стреловидным крылом и оперением. Шасси велосипедного типа, с передней и задней подфюзеляжными стойками и парой дополнительных поддерживающих стоек на законцовках крыла, причём задняя стойка существенно короче передней, и стояночный угол самолёта составляет +6 градусов. Двигатели расположены в мотогондолах под крылом.

Планер

Фюзеляж — полумонокок круглого сечения, к хвостовой части переходящий в овал. Силовой набор состоит из 42 шпангоутов, дополнительных полушпангоутов, балок, лонжеронов и стрингеров. Обшивка фюзеляжа — из листовых алюминиевых сплавов: дюралюминия Д16ТВ и высокопрочного сплава В95ТВ.

В передней части находится кабина штурмана, отсек оборудования, кабина лётчика и отсек для передней стойки шасси. Кабины лётчика, штурмана и передний технический отсек образуют единый гермоотсек. В центральной части самолёта расположен центроплан, бомбовый отсек (шпангоуты № 17 — № 29), отсек задней стойки шасси и топливные баки. В задней части находится отсек оборудования и отсек тормозного парашюта. За кабиной расположен гаргрот, который переходит в форкиль. В гаргроте находятся тяги управления рулями, электропроводка и трубопроводы. На всех модификациях, кроме перехватчика, штурман находился впереди лётчика, в кабине с застеклённым носом. На Як-28П лётчик и штурман располагались друг за другом, их рабочие места закрывал общий сдвижной фонарь, а в носовой части находился радиопрозрачный обтекатель РЛС. В качестве кресел экипажа установлены катапультные кресла К-5МН и К-7МН, соответственно, первое у лётчика, второе — у штурмана. На кресле К-7МН была надувная подушка в чашке кресла, приподнимающая штурмана, для удобства работы с бомбовым прицелом. Минимальная высота катапультирования составляет 150 м.

На самолёте высокорасположенное стреловидное крыло (угол стреловидности по 1/4 хорд — 45°) с продольным набором из трёх лонжеронов, поперечным из 35 нервюр и обшивкой из дюраля Д16ТВ. Угол установки крыла составляет +2°, угол поперечного «V» пo переднему лонжерону −6°. Крыло имеет переменную толщину и набрано из симметричных профилей ЦАГИ типа П-53 и С12-С.

Состоит из центроплана, который образует единое целое с фюзеляжем, и двух отъёмных консолей. Крыло оснащено элеронами с весовой и аэродинамической компенсацией и выдвижными закрылками с пневмоприводом. На левом элероне установлен триммер. Между мотогондолой и фюзеляжем машины установлены по одному аэродинамическому гребню. В концевой части крыла имеется по обтекателю крыльевых опор шасси, а также воздушные баллоны, одновременно выполняющие роль противофлаттерных грузов.

Оперение стреловидное, состоит из двухлонжеронного киля с рулём направления, подкилевого гребня, переставного стабилизатора имеющего руль высоты и установленного на киле. Стреловидность горизонтального oперения по линии 1/4 хорд — 55°, вертикального — 54°. Переставной стабилизатор управлялся лётчиком вручную и использовался для балансировки на различных режимах полёта, а также для компенсации при смещении фокуса в сверхзвуковом полёте.

На самолёте оригинальное шасси велосипедного типа, состоящее из носовой и задней двухколесных основных стоек, которые убираются в фюзеляжные ниши, и дополнительных подкрыльевых опор на законцовках крыла. Передняя опора — управляемая, при рулении её колеса могут поворачиваться на угол ±40°. Основные опоры шасси оснащены азотно-гидравлическими амортизаторами, подкрыльевые стойки — пружинными азотно-гидравлическими амортизаторами. Колёса передней опоры типа КТ-82/2 и задней опоры типа КТ-61/3. Все колёса основных опор — тормозные с антиюзовой автоматикой. Колея шасси по подкрыльевым стойкам — 10,72 м, база шасси — 7,76 м.

Для сокращения длины пробега используется щелевой тормозной парашют ПТ5510-58 с площадью купола 19 м, отсек которого расположен в хвостовой части самолёта.

Силовая установка состоит из 2 ТРДФ Р11АФ-300 (позже Р11АФ2-300) — модификации двигателя, установленного на ранних сериях самолёта МиГ-21, и отличающегося от прототипа верхним расположением коробки агрегатов. Автоматика двигателя в значительной мере аналогична применяемой на самолётах типа МиГ-21 (автоматика запуска, система кислородной подпитки, противообледенительная система). На входе мотогондол находится сверхзвуковой воздухозаборник с регулируемым конусом.

Топливная система. Запас топлива Т-1 или ТС размещался в 6 топливных баках, ёмкость которых различна на разных модификациях самолёта (7375 литра на Як-28Л). Также могли подвешиваться дополнительно два подвесных бака под крылом суммарной ёмкостью 2100 литров.

Гидравлическая система Як-28 состоит из двух автономных систем: ГС силовых цилиндров и ГС управления самолётом. Гидросистема силовых цилиндров обслуживает управление конусами воздухозаборников и створками реактивных сопел, закрылками, выпуск и уборку шасси, управление створками бомбоотсека, положением стабилизатора и демпферами сухого трения. Гидросистема управления самолётом разделена на основную и дублирующую и обслуживает бустеры руля высоты и элеронов, рулевой агрегат РА-5В и бустер поворота колёс передней опоры шасси.

Воздушная система обеспечивает работу механизма управления поворотом передней опоры шасси, выпуск тормозного парашюта, работу систем торможения колес и перезарядки пушки. Состоит из основной и аварийной систем. Аварийная предназначена для выпуска шасси, закрылков, тормозного парашюта, открытия створок бомболюка, а также торможения колес в аварийных ситуациях.

Электрооборудование. Первичная сеть постоянного тока. Источниками служат два стартёр-генератора, установленные на двигателях, и две серебряно-цинковых аккумуляторных батареи 15СЦС-45. Питание радиооборудования переменным током обеспечивают электромашинные однофазные преобразователи ПО-3000 и ПО-1500, а пилотажно-навигационных приборов — трёхфазный преобразователь ПТ-500Ц.

Управление самолётом бустерное, в канале РН — механическое. В канале курса установлен автомат курса АК-2А, призванный компенсировать разворачивающий момент при отказе одного двигателя. Установлен электрический автопилот — АП-28К1.

Фотооборудование и средства разведки. Для фоторазведки на самолёт Як-28Р устанавливались различные типы оборудования в пяти различных вариантах комплектации. Вариант № 1 — комплект аэрофотоаппаратов АФА-54 в автоматических качающихся установках и АФА-42/20 для дневной съёмки с малых высот. Вариант № 2 — щелевые фотоаппараты АЩАФА-8 и АФА-42/20. Вариант № 3 — фотоустановка ТАУ-М с АФА-41/10 для топографической съёмки с больших и средних высот. Вариант № 4 — НАФА-Я7 с импульсно-осветительной установкой СОУ-2 для ночной аэрофотосъёмки. Вариант № 5 — станция «Ромб-4А» для общей радиотехнической разведки с дальностью действия 365 км при полёте на высоте 10 км (на высоте 4 км — 250 км) и максимальным сектором обзора ±50°ю.

На Як-28БИ в грузовом отсеке устанавливалась РЛС бокового обзора «Булат». Приёмопередающий блок с антенной разместили в гондоле, которая при картографировании местности автоматически выдвигалась вниз. Картографирование производилось в условиях прямого полёта на малых и средних высотах в полосе шириной 15 км с любого борта.

На некоторые самолёты взамен РЛС «Инициатива-2» устанавливался телевизионный авиационный разведывательный комплекс ТАРК-1, который передавал картинку телевизионного изображения на наземный командный пункт, с одновременной фотосъёмкой на плёнку шириной 190 мм.

Иногда на самолётах монтировалось специальное оборудование для ведения радиационной разведки.

Радиооборудование

На самолёте устанавливалась БРЛС «Инициатива-2», «Инициатива-2Р» или «Инициатива-3» (на разведчиках также стояла РЛС бокового обзора «Булат»), УКВ-радиостанция РСИУ-5, КВ-радиостанция «Призма-3», система ближней навигации и посадки РСБН-2С «Свод», автоматический радиокомпас АРК-10, маркерный приёмник МРП-56П, радиовысотомер РВ-17, ответчик системы опознавания СРО-2М, навигационный ответчик дальности СОД-57М, станция предупреждения об облучении «Сирена-3», самолётное переговорное устройство СПУ-7. Часть самолётов оборудовалась радиодальномерной станцией ДБС-2С «Лотос».

Системы РЭБ

На постановщиках помех стояли станции «Фасоль» (СПС-5-28), «Сирень-ФШ» (в вариантах СПС-141, СПС-142, СПС-143) и «Букет» (в вариантах СПС-22-28, СПС-44-28, СПС-55-28). Эти станции (кроме «Сирени») и вспомогательное оборудование устанавливались на опускаемом спецконтейнере в грузоотсеке. Пассивные средства РЭБ — «Автомат-2И» (КДС-19) с двумя балками, устанавливаемыми в нижней части мотогондол. Устройство предназначалось для создания помех путём сброса дипольных отражателей из металлизированного стекловолокна. Автомат сброса ИК-ловушек — АСО-2И.

Системы вооружения.

Оптический бомбовый прицел — ОПБ-115 (впоследствии устанавливали более совершенный ОПБ-116). Стрелковый прицел типа ПКИ.

Пушечное вооружение — одна пушка справа спереди НР-23, в дальнейшем заменённая на ГШ-23, с боезапасом в 50 патронов.

Бомбовое вооружение располагалось в грузоотсеке в фюзеляже. Нормальная загрузка до 1200 кг, максимальная до трёх тонн, включая одну бомбу ФАБ-3000. Бомбы небольшого калибра вешались на кассетном держателе КДЗ-226, калибром свыше 500 кг — на балочном держателе БД-4. Грузовой отсек оборудован системой терморегулирования, которая необходима для ядерных боеприпасов.

На перехватчиках пушечное вооружение не устанавливалось. На самолёт подвешивались две ракеты «воздух-воздух» Р-8М-1 с полуактивной системой наведения и радиолокационный прицел «Орёл-Д». В дальнейшем машину довооружили ракетами Р-3С.

Самолёты вначале были окрашены «серебрянкой», в дальнейшем на ремонтных заводах стали перекрашиваться в трёхцветный камуфляж, низ голубой. Приборные доски экипажа — чёрные.

Модификации

Название модели Краткие характеристики, отличия.
Як-129 (Як-28-1) Первый опытный самолёт, оснащённый двигателями Р-11А-300 (тяга на форсаже 4850 кгс). Переделан из мелкосерийного Як-26. Первый полёт в 1958 году.
Як-28-2 Второй опытный самолёт с двигателями Р-11АФ-300 (тяга на форсаже 5750 кгс). Переделан из Як-26. Также была построена полностью аналогичная второй третья машина Як-28-3.
Як-28 Фронтовой бомбардировщик «изд. Б», по конструкции аналогичен второй опытной машине Як-28-2. Построена небольшая партия на Новосибирском авиазаводе.
Як-28-64 (Як-28Н) Опытный перехватчик. Отличался размещением 2 двигателей Р-11Ф2-300 в фюзеляже и составом оборудования. Оснащался системой вооружения К-28П (2 ракеты Х-28). В августе 1964 года переоборудован 1 Як-28П. Испытания прекращены как бесперспективные.
Як-28-80 Перехватчик с РЛС «Орёл» (проект). Отличался двигателями Р-21-300. Вооружение состояло из 2 ракет К-80.
Як-28Б «изд. 28Б» — модификация бомбардировщика Як-28 с системой наведения «Лотос» и БРЛС «Инициатива». Строился серийно в Иркутске с 1960 года.
Як-28БИ Машина для картографирования местности, оснащалась РЛС бокового обзора «Булат».
Як-28И «Изд. 28И», «Инициатива». Модификация бомбардировщика с комплексной системой управления вооружением в составе: БРЛС «Инициатива-2», оптического прицела ОПБ-116 и автопилота АП-28К. В Иркутске построено 223 серийных самолёта. Был принят на вооружение.
Як-28ИМ Доработка серийного Як-28И № 4940503 под расширенную систему вооружения в 1973 году. Работы прекращены ввиду бесперспективности.
Як-28Л «Изд. 28Л», «Лотос» . Модификация бомбардировщика с радиокомандной разностно-дальномерной системой наведения ДБС-2С «Лотос». Сменил в производстве Як-28Б. Серийно построено 111 машин. На вооружение официально не принимался.
Як-28Н Переделка серийного Як-28И под систему вооружения К-28П. Несмотря на успешные испытания, серийно не строился.

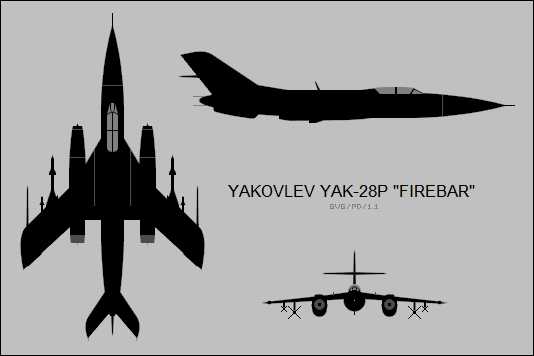

Як-28П («изд. 40», в войсках получил клички «Птеродактиль» и «Расчёска»; кодификация НАТО: Firebar). Истребитель-перехватчик с системами вооружения К-8М-1 и К-98. Самолёт строили в Новосибирске с 1962 года, испытания самолёта продолжались до 1965 года, производство завершено в 1967 году. Построено 435 машин. В процессе производства несколько раз подвергался изменениям и доработкам. Официально на вооружение не принимался.
Як-28ПД Доработанный. Отличался составом оборудования.
Як-28ПМ Модернизированный. Отличался двигателями Р-11АФ3-300. Разработан в 1962 году. Серийно не выпускался.
Як-28ПП Самолёт РЭБ «изд. 28ПП», 1970 год. В фюзеляже «ПП» разместили комплекс средств РЭБ (станции «Букет», «Стрела», «Фасоль-1», «Сирень») и доплеровский измеритель путевой скорости и угла сноса ДИСС-ЗА «Стрела» с доработанным под него навигационно-вычислительным устройством НВУ-ВИ2. Также на борт устанавливались системы постановки пассивных помех: АСО-2И (отстрел ИК-патронов), КДС-19 (дипольные отражатели). На подкрыльевых БД подвешивались два блока УБ-16-57УМ с 57-мм НАР С-5П (ПАРС-57). Модификация Як-28ПП последней была снята с вооружения.
Як-28Р Самолёт-разведчик «изд. 28Р», не имел вооружения, за что был прозван «голубь мира».
Як-28СР Самолёт-разведчик «изд. 28СР», дополненный станцией активных помех СПС-141 (или СПС-143). Испытания в 1970 году. Выпускался серийно.
Як-28РР Радиационный разведчик «изд. 28РР» с фильтрогондолами.
Як-28У («изд. 28У», кодификация НАТО: Maestro). 1964 год. Учебный самолёт. Проектирование «спарки» велось под шифром Як-129У. На месте кабины штурмана заново спроектирована кабина инструктора, в грузоотсеке установили дополнительный бак на 1350 литров. Самолёт серийно строился в Иркутске, построено 183 машины.
Як-28УРП Перехватчик с твердотопливными ускорителями для увеличения скорости полёта. Переоборудован 1 Як-28П.

Состоял на вооружении

Эксплуатация

Различные модификации Як-28 стояли на вооружении на всей территории СССР, а также в Западной группе войск, в Польской Народной Республике и ГДР, в частях разведывательной авиации, истребительно-бомбардировочной и авиации ПВО до 1992 года (в ВВС Украины — до 1994 года).

Несмотря на довольно большое количество построенных (и эксплуатировавшихся в строевых частях) самолётов, официально на вооружение он принят так и не был, отчасти потому, что во время одного из демонстрационных полётов Государственной комиссии произошла катастрофа — самолёт разрушился при полёте на сверхзвуке. На экспорт Як-28 не поставлялся.

В 1973—1974 годах в ГК НИИ ВВС была проведена специальная работа по обобщению материалов всех тяжелых летных происшествий с Як-28, затем была разработана программа летных экспериментов, в которых повторялись обстоятельства катастроф. В результате проведённых испытаний было признано, что причиной большинства катастроф следует считать человеческий фактор[источник не указан 858 дней].

6 апреля 1966 года на Як-28П (668-й бомбардировочный авиационный полк в/ч 23330, Финов, ГДР) совершили подвиг капитан Борис Капустин и старший лейтенант Юрий Янов. Ценой своих жизней лётчики отвели самолёт с отказавшими двигателями от жилого массива г. Западный Берлин. Посмертно герои были награждены орденами Красного Знамени, о подвиге Капустина и Янова была написана популярная песня «Огромное небо». Тела Капустина и Янова вместе с обломками самолёта были подняты из озера Штёссензе[de] британскими войсками. Британцы сняли с Як-28 антенну БРЛС «Орёл-Д» и подвергли её тщательному изучению[8].

9 ноября 1975 года бомбардировщики Як-28 668-го БАП (к тому времени полк был выведен из ГДР и перебазирован в г. Тукумс, Латвия) принимали участие в преследовании БПК «Сторожевой», команда которого оказала вооружённое проявление неподчинения[9]. Три самолёта вышли на цель, причём каждый на свою: один из бомбардировщиков по ошибке атаковал советский сухогруз, шедший из Вентспилса в Финляндию и повредил его осколками бомб, в результате бомбометания другого самолёта две бомбы взорвались вблизи кормы БПК «Сторожевой» и корабль из-за повреждения руля застопорил ход.

Як-28 в модификации самолёта-разведчика ограниченно использовались во время Афганской войны 1979—1989 годов.

15 апреля 1987 года — Як-28Р (87-й отдельный разведывательный авиационный полк). Экипаж — командир старший лейтенант М. Чистеев, штурман капитан С.В. Поваренков — выполнял задание по разведке местности южнее Мазари-Шарифа. В районе кишлака Рахмат-Абад самолёт был поражен ракетой ПЗРК «Блоупайп», экипаж катапультировался. Поиск экипажа велся нескоординированно, оба лётчика попали в плен и были убиты моджахедами. В нарушение требований экипажу не было выдано табельное оружие.[10]

В эксплуатации самолёт оказался достаточно сложным и в значительной степени отказным, несмотря на почти полное отсутствие какой-либо автоматики. На протяжении всей эксплуатации машины действовала масса ограничений, в том числе был запрещён сложный пилотаж и штопор. Из-за несинхронного розжига, а также периодического самовыключения форсажа разрешался взлёт только на максимальном бесфорсажном режиме работы двигателей (МБФР) и включение форсажей после взлёта, так как при выключении форсажа на взлёте возникал значительный разнотяг, неминуемо приводивший к катастрофе. Для предотвращения этого явления на самолёт установили систему — автомат курса АК-2А, который в случае появления разнотяга двигателей автоматически отклонял руль направления, парируя разворот самолёта в сторону отказавшего двигателя. На практике автомат курса оказался ненадёжен, и из-за его ненормальной работы произошло немало катастроф. Долгое время вызывала нарекания система выпуска закрылков, которая развивала недостаточное усилие, и иногда один из закрылков на посадке выпускался не до конца. Проблема впоследствии была решена установкой более мощного гидропривода.

Тем не менее, самолёт пользовался уважением в среде авиаторов. Особый восторг вызывала впечатляющая тяговооружённость — при взлёте без вооружения, после розжига форсажей, самолёт мог набирать высоту практически вертикально.

Фюзеляж самолёта оказался достаточно слаб и при полной загрузке деформировался, при этом невозможно было закрыть фонари. Поэтому приходилось сначала сажать лётчика и штурмана, закрывать кабины и только потом заправлять самолёт и подвешивать боеприпасы (при подвеске бомб большого калибра это было обязательно). Кроме того, малый просвет между фюзеляжем и бетонным покрытием аэродрома не позволял подвешивать бомбы крупного калибра. Пришлось строить на стоянках специальные закрывающиеся «ямы», либо устанавливать самолёт на подъёмники.

Тактико-технические характеристики

Технические характеристики

Лётные характеристики

Вооружение

  • Пушка: 1 × 23 мм НР-23 (в дальнейшем 2 × 23 мм ГШ-23Я)
  • Бомбы:
    • нормальная боевая нагрузка — 1200 кг
    • максимальная — 3000 кг
  • Ракеты:

Сравнение с аналогами

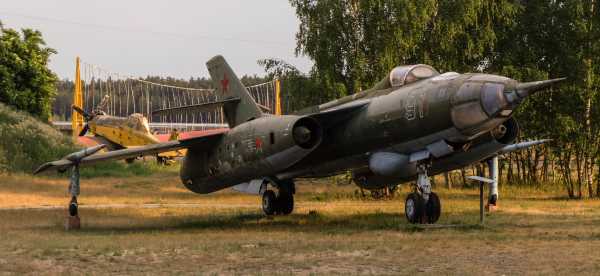

Сохранившиеся экземпляры

Изображение Тип Бортовой номер Местонахождение
Як-28 44 Центральный музей Военно-воздушных сил РФ, Монино, Московская область

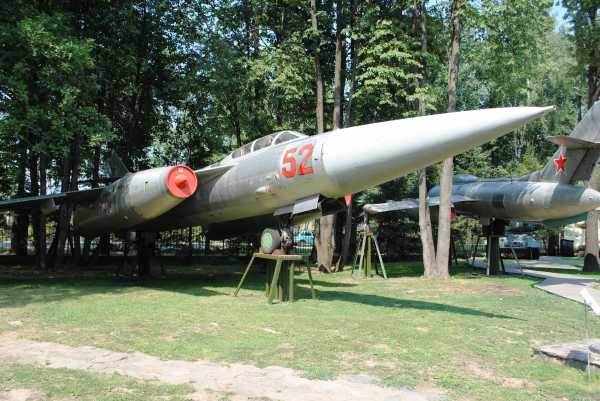

Як-28П 52 Музей техники Вадима Задорожного, Архангельское, Московская область

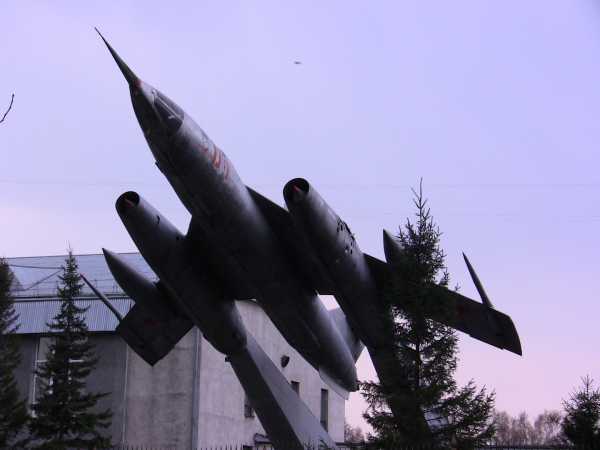

Як-28 80 Иркутский авиационный завод, Иркутск, Иркутская область

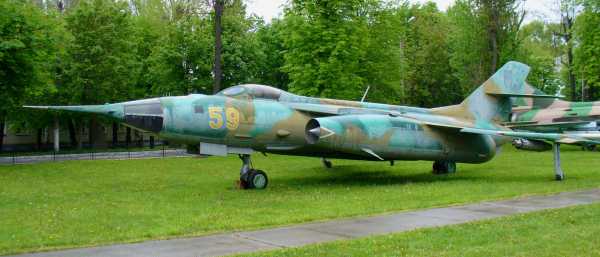

Як-28ПП 59 Военно-исторический музей Воздушных сил Вооружённых Сил Украины, Винница, Украина

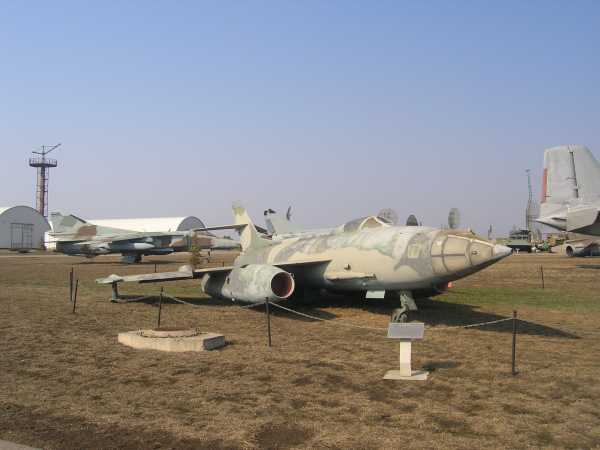

Як-28Б 28 Луганский авиационно-технический музей, Украина

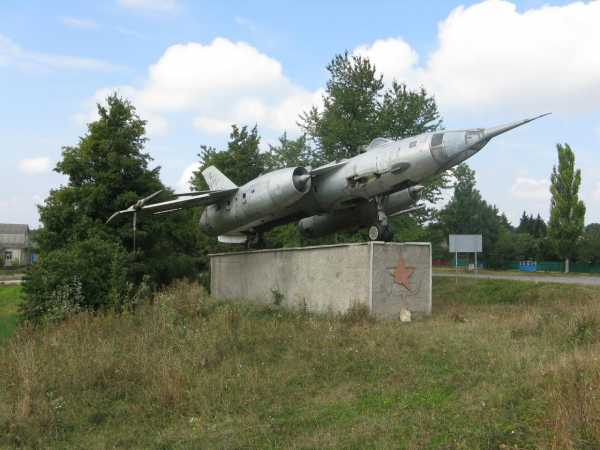

Як-28 н/д пгт. Шпиков, Винницкая область, Украина

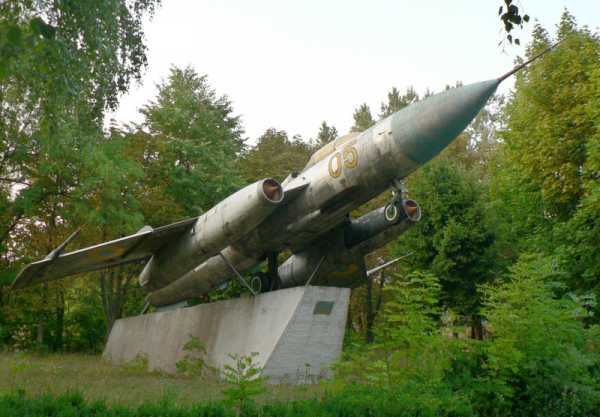

Як-28 05 пгт. Вапнярка, Винницкая область, Украина
Як-28Р 20 памятник Герою Советского Союза И. Д. Чулкову, с. Мариновка, Одесская область, Украина
Як-28У 03 Государственный музей авиации, Киев, Украина
Як-28 н/д Технический музей имени Г. К. Сахарова, Тольятти
Як-28Л н/д Барнаульский юридический институт, Барнаул, Алтайский край

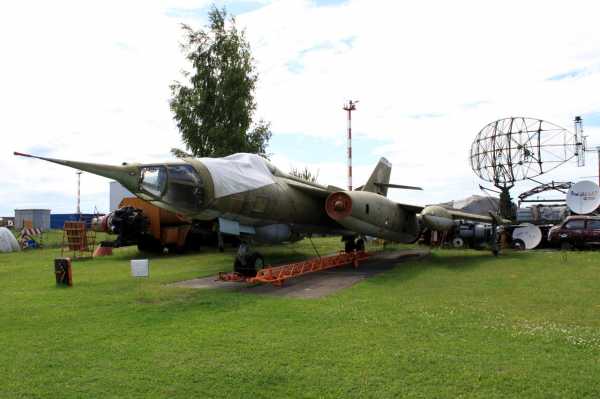

Як-28Р 22 Рижский музей авиации, Латвия
Як-28 военный аэродром г. Черняховск, Калининградская область
Як-28Р 22 пос. Хвойный (Санкт-Петербург)[11]
Як-28Р 91 Музей авиации Финовфурт[de], аэродром Финов, Германия
Як-28ПМ 05 г. Североморск (Мурманская область)[12]

Интересные факты

Возле г. Арсеньев установлен памятник погибшему экипажу Як-28. 9 сентября 1981 года майор Анашкин и капитан Волков ценой своих жизней отвели падающий самолёт от населённого пункта.
  • Несмотря на довольно большое количество построенных самолётов, официально на вооружение Як-28 принят не был.
  • Разведчик Як-28Р превосходил МиГ-21Р в универсальности применения, а самолёт РЭБ Як-28ПП по надёжности превзошёл более поздние Су-24МП[13].

См. также

Литература

  • Адлер Е. Сверхзвуковой бомбардировщик. Ещё раз о Як-28 // Крылья Родины. — М., 2000. — № 2. — С. 5—7. — ISSN 0130-2701.

Примечания

Ссылки

  • Як-28 на airwar.ru — «Уголок неба»
  • Як-28 установлен в качестве памятника у проходной Иркутского авиационного завода (фото)
  • д/ф «Самолёт Як-28» (1960) на Rutube
