Самолеты 5 поколения россии – Сравнение самолётов 5го поколения разных стран, способных их создать.: bulochnikov — LiveJournal

Сравнение самолетов 4-го и 5-го поколения. Часть 1. Дальний воздушный бой

Сравнение истребителей разного поколения – давно является самой бездонной темой. Огромное количество форумов и публикаций склоняют чашу весов, как в одну, так и в другую сторону.

Не имея собственного серийного истребителя пятого поколения (подчеркиваю – серийного), практически 99% форумных баталий и публикаций различных авторов в РФ сводятся к тому, что наши машины поколения 4+, 4++ прекрасно справляются с давно серийной машиной F-22. До показа широкой публике Т-50, еще не было даже примерно понятно, что эта машина будет собой представлять. Большинство публикаций в РФ сводились к тому, что и так проблем нет. Наши «четверки» положат на лопатки «Раптор» без особых проблем или, по крайней мере, будут не хуже.

В 2011 после показа на МАКС, ситуация с Т-50 стала проясняться, и уже его стали сравнивать с серийным F-22. Теперь большинство публикаций и форумных споров склонялось к тотальному превосходству машины Сухого. Если мы с нашими «четверками» проблем не знали, то, что говорить о «пятерке». С этой логикой сложно спорить.

Однако такое единодушие не наблюдается в западных СМИ. Если преимущество Су-27 над F-15C там более-менее признали, то F-22 всегда выходит вне конкуренции. Не сильно расстраивает западных аналитиков и поколение машин 4+, 4++. Все сходятся во мнении, что они не смогут в полной мере составить конкуренцию F-22.

С одной стороны каждый хвалит свое болото – это вполне логично, но с другой стороны, хочется проследить логику и тех и других. Наверняка у каждого есть своя правда, имеющая право на существование.

В 50-е, 70-е годы дискутировать о том, к какому поколению относится та или иная машина, было весьма не благодарным занятием. Многие старые машины модернизировались и подтягивали свой потенциал к более современным. Однако четвертое поколение уже можно обрисовать достаточно точно. Не в последнюю очередь на его концепцию повлияла война во Вьетнаме (уже никто не рассуждал, что пушка не нужна, и никто не полагался только на дальний бой).

Машина четвертого поколения должна обладать высокой маневренностью, сильной РЛС, возможностью применять управляемое оружие, обязательно двухконтурными двигателями.

Первым представителем четвертого поколения стал палубный F-14. Машина обладала рядом явных преимуществ, но была, пожалуй, аутсайдером среди самолетов 4-го поколения. Сейчас ее уже нет в строю. В 1972 свой первый полет совершил истребитель F-15. Это был именно самолет завоевания превосходства в воздухе. Со своими функциями он справлялся превосходно, и равной ему машины в те годы не было ни у кого. В 1975 совершил первый полет наш истребитель четвертого поколения – Миг-31. Однако он, в отличие от всех остальных четверок, не мог вести полноценный маневренный воздушный бой. Конструкция самолета не предполагала серьезных перегрузок, которые неизбежны при активном маневрировании. В отличие от всех «четверок», эксплуатационная перегрузка которых достигала 9G, Миг-31 выдерживал только 5G. Поступив на серийное производство в 1981, через пять лет после F-15, он не являлся истребителем, а был именно перехватчиком. Его ракеты обладали большой дальностью, но были не способны поражать высокоманевренные цели, такие как F-15, F-16 (причину этого рассмотрим ниже). Задачей Миг-31 была борьба с разведчиками и бомбардировщиками противника. Возможно, отчасти, благодаря уникальной на тот момент РЛС, он мог выполнять функции командного пункта.

В 1974 совершает первый полет, а в 1979 поступает на вооружение еще один истребитель четвертого поколения F-16. На нем впервые применена интегральная компоновка, когда фюзеляж вносит свой вклад в создание подъемной силы. Однако F-16 не позиционируется как самолет завоевания превосходства в воздухе, эту участь полностью оставляют тяжелому F-15.

К тому времени у нас нечего было противопоставить Американским машинам нового поколения. Первый полет Су-27 и Миг-29 состоялись в 1977г. К тому моменту F-15 уже поступил в серийное производство. Противостоять «Орлу» должен был Су-27, однако с ним все шло не так гладко. Изначально крыло на «Сушке» было создано своими силами и получило так называемую готическую форму. Однако первый же полет показал ошибочность конструкции – готического крыла, приводившей к сильной тряске. В итоге на Су-27 пришлось в спешном порядке переделывать крыло на разработанное в ЦАГИ. Которое уже было поставлено на Миг-29. Поэтому Миг поступил в эксплуатацию немного раньше в 1983, а Су в 1985г.

К началу серийного производства «Сушки», F-15 уже долгие девять лет полным ходом был на конвейере. Но примененная интегральная компоновка Су-27, с точки зрения аэродинамики, была более продвинутой. Также применение статической неустойчивости в какой-то мере привело к повышению маневренности. Однако, вопреки мнению многих, этот параметр не является определяющим маневренное превосходство машины. К примеру, все современные пассажирские Airbus делаются также статически неустойчивыми, и при этом они не показывают чудес маневрирования. Так, что это скорее особенность Сушки, чем явное преимущество.

С появлением машин четвертого поколения все силы были брошены на пятое. В начале 80-х особенных потеплений в холодной войне не наблюдалось, и никто не хотел потерять свои позиции в истребительной авиации. Разрабатывалась так называемая программа истребителя 90-х. Получив самолеты четвертого поколения немного раньше, американцы имели в ней преимущество. Уже в 1990, еще до полноценного развала Союза, совершил первый полет прототип истребителя пятого поколения YF-22. Его серийное производство должно было начаться в 1994, но история внесла свои коррективы. Союз распался, и главного соперника США не стало. Штаты прекрасно понимали, что современная Россия 90-х не способна создать самолет пятого поколения. Более того, не способна даже производить масштабно самолеты поколения 4+. Да и большой надобности в этом наше руководство не видело, так как запад перестал быть врагом. Поэтому темпы доведения конструкции F-22 до серийного варианта были резко снижены. Объем закупок упал с 750 машин до 648, а производство отодвинули на 1996г. В 1997 было очередное сокращение партии до 339 маши, и одновременно стартовало серийное производство. На приемлемую мощность в 21шт в год, завод вышел в 2003г., однако в 2006 планы закупок сократили до 183 единиц. В 2011 был поставлен последний «Раптор».

Истребитель девяностых в нашей стране, шел с опозданием от основного конкурента. Эскизный проект МИГ МФИ был защищен только в 1991г. Развал Союза затормозил, и без того отставшую, программу пятого поколения и опытный экземпляр поднялся в небо только в 2000г. Однако сильного впечатления он на запад не произвел. Для начала его перспективы были слишком туманны, испытаний соответствующих РЛС и доведения современных двигателей не было. Планер Мига даже визуально нельзя было отнести к СТЭЛС машинам: применение ПГО, обширное применение вертикального оперения, не показанные внутренние отсеки вооружения и т.д. Все это наводило на мысли, что МФИ лишь прототип, очень далекий от реального пятого поколения.

Благо рост цен на нефть в 2000-х дал возможность нашему государству заняться в плотную самолетом пятого поколения, с соответствующей поддержкой. Но не МИГ МФИ, не С-47 «Беркут» не стали прототипами для нового пятого поколения. Безусловно, опыт их создания был учтен, но самолет построили совершенно с нуля. Отчасти из-за большого количества спорных моментов в конструкции МФИ и С-47, отчасти из-за слишком большой взлетной массы и отсутствия подходящих двигателей. Но в итоге мы получили пока еще прототип Т-50, ибо серийное производство его не начато. Но о нем поговорим в следующей части.

Какие основные отличия от четвертого поколения должно иметь пятое? Обязательно маневренность, большая тяговооруженность, более совершенная РЛС, многофункциональность и малая заметность. Перечислять разные отличия можно долго, но на самом деле все это далеко не важно. Важно лишь то, что пятое поколение должно иметь решающие преимущества над четвертым, а как — это уже вопрос к конкретному самолету.

Пора перейти к непосредственному сравнению самолетов четвертого и пятого поколения. Воздушное столкновение можно условно разделить на два этапа – это дальний воздушный бой и ближний воздушный бой. Рассмотрим каждый из этапов по отдельности.

Дальний воздушный бой

Что важно при дальнем столкновении. Во-первых, это осведомленность от внешних источников (самолеты ДРЛО, наземные станции локации), что не зависит от самолета. Во-вторых, мощность РЛС — кто первый увидит. В-третьих, малая заметность самого самолета.
Самый большой раздражитель общественного мнения в РФ – это малая заметность. Только ленивый не высказывался по этому поводу. Как только не кидали камни в сторону F-22 по поводу его малой заметности. Можно привести ряд аргументов, стандартного Российского Патриота:

— его прекрасно видят наши старые метровые радары, F-117 же сбили Югославы
— его прекрасно видят наши современные радары от С-400/С-300
— его прекрасно видят современные радары самолетов 4++
— как только он включит свой радар – его тут же заметят и собьют
— и т.д. и т.п….

Смысл у этих аргументов один: «Раптор» ни что иное как распил бюджета! Глуповатые Американцы вложили кучу денег в технологию «малой заметности», которая совершенно не работает. Но попытаемся разобраться в этом более детально. Для начала, мне больше всего интересно, какое дело стандартному Российскому Патриоту до бюджета США? Может он очень любит эту страну, и не видит в ней врага как остальное большинство?

По этому поводу есть замечательная фраза Шекспира: «Грехи других судить вы так усердно рветесь, начните со своих и до чужих не доберетесь».

К чему это сказано? Давайте посмотрим, что происходит в нашем авиапроме. Самый современный серийный истребитель поколения 4++ Су-35с. Он, как и его прародитель Су-27, не обладал элементами СТЭЛС. Однако в нем применен ряд технологий, позволяющих снизить ЭПР без существенных изменений конструкции, т.е. хоть чуть-чуть, но уменьшили. Казалось бы зачем? И так все даже F-22 видят.

Но Су-35 – это цветочки. Готовится к серийному производству истребитель пятого поколения Т-50. И что мы видим – планер создан по технологии СТЭЛС! Широкое применение композитов, до 70% конструкции, внутренние отсеки вооружение, специальная конструкция воздухозаборника, параллельные кромки, пара пилообразных стыков. И все это ради СТЭЛС технологии. Почему тут стандартный Российский Патриот не видит противоречий. Пёс с ним с «Раптором», что делают наши? Они наступают на те же грабли? Они не учли столь очевидных ошибок и вкладывают кучу денег в НИКОР, вместо модернизации самолетов четвертого поколения?

Но и Т-50 цветочки. Есть у нас фрегаты проекта 22350. Судно размером 135 на 16м. Он, по заявлению ВМФ построен с использованием технологии СТЭЛС! Огромное судно водоизмещением 4500 тонн. Зачем ему малая заметность? Или авианосец типа «Джеральд Р. Форд», так неожиданно тоже использует технологию малой заметности (ну тут понятно, опять распил, наверное).

Так может стандартному Российскому Патриоту начать со своей страны, где, похоже, распил еще похлеще. Или можно попробовать немного разобраться в теме. Может наши конструкторы не зря пытаются реализовать элементы СТЭЛС, может не такой это и бесполезный распил?

Обратиться за разъяснением, прежде всего, следует к самим конструкторам. В вестнике РАН была публикация под авторством А.Н. Лагарькова и М.А. Погосяна. По крайней мере, последняя фамилия должна быть известна всем, кто читает эту статью. Позволю себе дать выжимку из этой статьи:
«Уменьшение ЭПР с 10-15 м2 – типичного для тяжелого истребителя (Су-27, F-15) до 0,3м2 позволяет принципиально снизить потери авиации. Этот эффект усиливается, при добавлении к малой ЭПР средств радиоэлектронного противодействия».

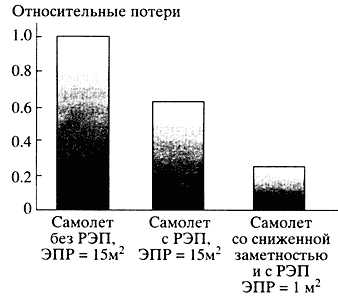

Графики из этой статьи приведены на рисунках №1 и №2.

Рисунок №1

Рисунок №2

Похоже, конструктора оказались немного умнее стандартного Российского Патриота. Вся проблема в том, что воздушный бой не представляет собой некую линейную характеристику. Если расчетным путем мы можем получить на какой дальности та или иная РЛС увидит цель с определенным ЭПР – то реальность получается немного иной. Расчет максимальной дальности определения дается в узкой зоне, когда известно место определения объекта, и вся энергия РЛС концентрируется в одном направлении. Также у РЛС есть параметр диаграммы направленности (ДНА). Она представляет собой набор из нескольких лепестков, представлена схематически на рисунке №3. Оптимальное направление определения соответствует центральной оси главного лепестка диаграммы. Именно для него актуальны рекламные данные. Т.е. при обнаружении целей в боковых секторах, с учетом резкого уменьшения диаграммы направленности, разрешающая способность РЛС сильно падает. Поэтому оптимальный сектор обзора у реальной РЛС очень узок.

Рисунок №3

Теперь обратимся к основному уравнению радиолокации, рисунок №4. Dmax – показывает максимальную дальность определения объекта РЛС. Сигма – это есть величина ЭПР объекта. По этому уравнению мы можем рассчитать дальность обнаружения для любой, сколь угодно малой ЭПР. Т.е. с математической точки зрения все довольно просто. Для примера возьмем официальные данные по РЛС Су-35С «Ирбис». ЭПР=3м2 она видит на дальности в 350км. Примем ЭПР F-22 равной 0,01м2. Тогда расчетная дальность определения «Раптора» для РЛС «Ирбис» составит 84 км. Однако это все справедливо только для описания общих принципов работы, но не применимо в полной мере в реальности. Причина зарыта в самом уравнении радиолокации. Pr.min – минимально необходимая, или пороговая мощность приемника. Приемник РЛС не способен принимать сколь угодно малый отраженный сигнал! В противном случае, он бы видел одни шумы, вместо реальных целей. Поэтому математическая дальность обнаружения, не может совпадать с реальной, так как не учитывается пороговая мощность приемника.

Рисунок №4. Основное уравнение радиолокации.

Правда сравнение Раптора с Су-35с является не совсем честным. Серийное производство Су-35с было начато в 2011г., а в этом же году производство F-22 было закончено! До появления Су-35с «Раптор» уже целых четырнадцать лет стоял на конвейере. Более близкий по годам серийного производства к F-22 является Су-30МКИ. Он пошел в серию в 2000г., через четыре года после «Раптора». Его радар «Барс» был способен определять ЭПР 3м2 на расстоянии в 120 км (это оптимистичные данные). Т.е. «Хищника» он сможет увидеть на расстоянии 29 км., и это, без учета пороговой мощности.

Самым фееричным является аргумент со сбитым F-117 и метровыми антеннами. Тут обратимся к истории. В момент проведения «Бури в пустыни» F-117 совершил 1299 боевых вылетов. В Югославии F-117 совершил 850 боевых вылетов. В итоге из всех был сбит только один самолет! Причина в том, что с метровыми РЛС не все так просто как нам кажется. Мы уже говорили о диаграмме направленности. Самое точное определение – может обеспечить только узкий главный лепесток ДНА. Благо есть давно известная формула по определению ширины ДНА ф=L/D. Где L – длина волны, D – размер антенны. Именно поэтому метровые РЛС имеют широкие лепестки ДНА и не способны давать точные координаты цели. Поэтому от их использования все начали отказываться. Но метровый диапазон обладает меньшим коэффициентом затухания в атмосфере – поэтому способен просматривать дальше, чем сопоставимая по мощности РЛС сантиметрового диапазона.

Однако часты утверждения, что РЛС метрового диапазона не чувствительны к СТЭЛС технологиям. Но такие конструкции основаны на рассеивании падающего сигнала, и наклонные поверхности отражают любую волну, не зависимо от ее длины. Проблемы могут возникнуть с радиопоглощающими красками. Толщина их слоя должна быть равна нечетному числу четвертей длины волны. Тут, скорее всего, будет сложно подобрать краску и для метрового и для сантиметрового диапазона. Но самым важным параметром, для определения объекта остается ЭПР. Основными факторами определяющими ЭПР являются:
Электрические и магнитные свойства материала,
Характеристики поверхности цели и угол падения радиоволн,
Относительные размеры цели, определяющиеся отношением ее длины к длине волны.
Т.е. помимо прочего, ЭПР одного и того же объекта различна при разных длинах волн. Рассмотрим два варианта:

1. Длина волны несколько метров – следовательно, физические размеры объекта меньше длины волны. Для простейших объектов, попадающих под такие условия, есть формула расчета, представленная на рисунке №5.

Рисунок №5

Из формулы видно, что ЭПР обратно пропорциональна четвертой степени длины волны. Именно поэтому большие метровые локаторы и загоризонтные РЛС не способны обнаруживать небольшие самолеты.

2. Длина волны в районе метра, что меньше физического размера объекта. Для простейших объектов, попадающих под такие условия, есть формула расчета, представленная на рисунке №6.

Рисунок №6

Из формулы видно, что ЭПР обратно пропорциональна квадрату длины волны.

Упрощая приведенные формулы в учебных целях используется более простая зависимость:

Где СИГМАнат — ЭПР которые мы хотим получить расчетным путем, СИГМАмод — ЭПР полученная экспериментально, k — коэффициент равный:

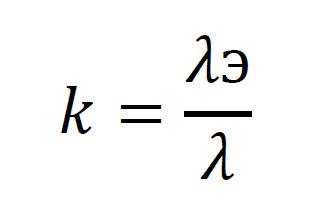

В котором Lэ — длина волны, при экспериментальном ЭПР, L — длина волны для рассчитываемой ЭПР.

Из выше изложенного можно сделать достаточно прямолинейный вывод о длинноволновых локаторах. Но картина будет не полной, если не упомянуть, как определяется ЭПР сложных объектов в реальности. Ее невозможно получить расчетным путем. Для этого используются безэховые камеры, либо поворотные стенды. На которых ЛА облучают под разным углом. Рис. №7. На выходе получается диаграмма обратного рассеивания, по которой и можно понять: где происходит засветка, и какое будет среднее значение ЭПР объекта. Рис.№8.

Рисунок №7

Рисунок №8

Как мы уже разобрались выше, и как видно из рисунка №8 при увеличении длины волны диаграмма получит более широкие и менее выраженные лепестки. Что приведет к уменьшению точности, но в тоже время и к изменению структуры полученного сигнала.

Теперь поговорим о включении радара F-22. В сети часто можно встретить мнение, что после его включения он станет прекрасно виден нашим «Сушкам» и как котенок будет расстрелен в тот же момент. Для начала у дальнего воздушного боя есть много различных вариантов события и тактик. Основные исторические примеры мы рассмотрим позже – но часто предупреждение об облучении не сможет даже спасти свою машину не, то, что атаковать противника. Предупреждение может показывать тот факт, что противник уже знает примерное положение и включил радар для финальной наводки ракет. Но подойдем к конкретике по этому вопросу. У Су-35с есть станция предупреждения об облучении Л-150-35. Рис.№9. Данная станция способна определять направление излучателя и выдавать целеуказание ракетам Х-31П (это актуально только для наземных РЛС). По направлению – мы можем понять направление излучения (в случае с ЛА зону – где противник). Но мы не можем определить его координаты, так как мощность излучаемой РЛС не постоянная величина. Для определения нужно задействовать свой радар.

Рисунок №9

Тут важно понимать одну деталь, сравнивая самолет 4-го поколения с пятым. Для радара Су-35С встречное излучение будет являться помехой. Это особенность радара АФАР F-22 – который одновременно может работать в разных режимах. Такой возможности нет у ПФАР Cу-35С. Помимо того, что Сушка получает встречную активную помеху – ей по-прежнему нужно определить и поставить на сопровождение (разные вещи, между которыми проходит определенное время!) «Раптора» с элементами СТЭЛС.

Помимо этого F-22 может действовать в зоне постановщика помех. Как выше указывалось в графиках из публикации вестника РАН, что приведет к еще большему преимуществу. На чем это основано? Точность определения есть разница между накоплением отраженного от цели сигнала и шума. Сильные шумы могут полностью забить приемник антенны или, по крайней мере, осложнить накопление Pr.min (о нем говорили выше).

Дополнительно, снижение ЭПР позволяет расширить тактику применения самолета. Рассмотрим несколько вариантов тактического действия в группах, известных из истории.

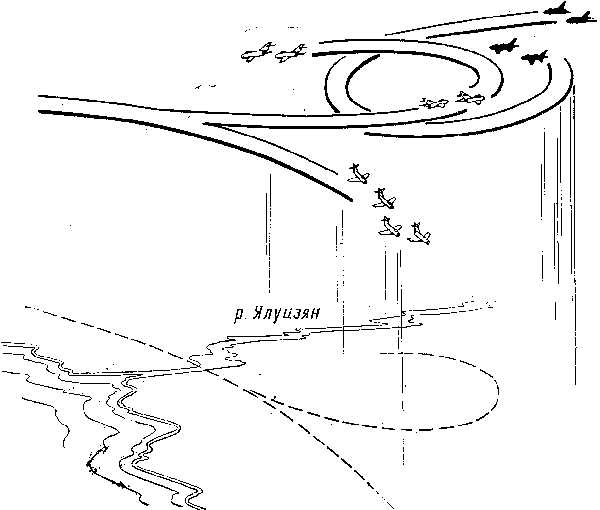

Дж Стюарт, в своей книге – приводил ряд примеров тактики Северной Кореи во время войны:

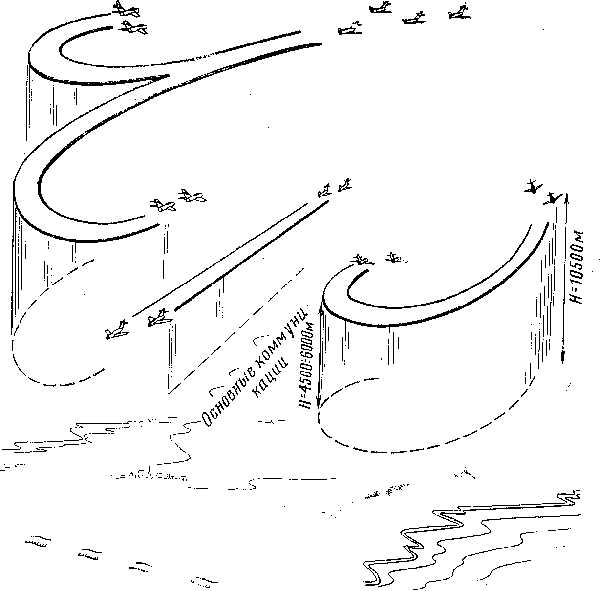

1. Прием «Клещи»
Две группы идут на встречных курсах к противнику. После взаимной пеленгации, обе группы разворачиваются в обратном направлении (Домой). Противник пускается в погоню. Третья группа – вклинивается между первой и второй и на встречных курсах атакует противника, в то время как тот занят погоней. При этом малая ЭПР третьей группы очень важна. Рис. №10.

Рисунок №10

2. Прием «Отвлечение»
Группа ударных самолетов противника наступает под прикрытием истребителей. Группа обороняющихся специально дает себя засечь противнику и заставляет сконцентрироваться на себе. С другой стороны вторая группа обороняющихся истребителей атакует ударные наступательные самолеты. При этом малая ЭПР второй группы очень важна! Рис. №11. В Корее этот маневр корректировался с наземных РЛС. В современное время это будет делать самолет ДРЛО.

Рисунок №11

3. Прием «Удар снизу»
В районе боевых действий одна группа идет на стандартной высоте, другая (более квалифицированна) на предельно малой. Противник обнаруживает более явную первую группу и входит в бой. Вторая группа атакует снизу. Рис. №12. При этом малая ЭПР второй группы очень важна!

Рисунок №12

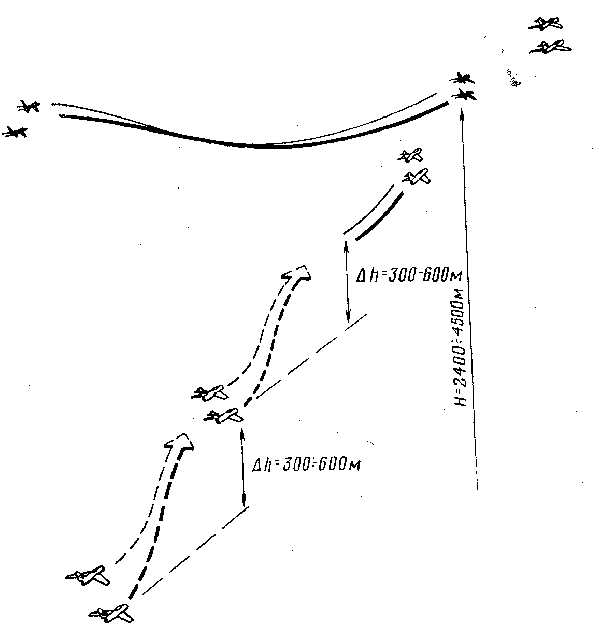

4. Прием «лестница»
Состоит из пар самолетов, каждая, из которой, идет ниже и сзади ведущей на 600 м. Приманкой служит верхняя пара, когда противник сближается с ней, ведомые набирают высоту и выполняют атаку. Рис. №13. ЭПР ведомых, в данном случае очень важна! В современных условиях «лестница» должна быть немного просторнее, ну суть остается.

Рисунок №13

Рассмотрим вариант, когда ракета по F-22 уже пущена. Благо наши конструкторы смогли обеспечить нас большой номенклатурой ракет. Прежде всего, остановимся на дальней руке Миг-31 – ракете Р-33. Она обладала великолепной дальностью для того времени, но не способна была бороться с современными истребителями. Как уже говорилось выше, Миг был создан, как перехватчик разведчиков и бомбардировщиков, не способных к активному маневрированию. Поэтому максимальная перегрузка поражаемых целей ракетой Р-33 равна 4g. Современная длинная рука – это ракета КС-172. Однако ее очень давно показывают в виде макета и до принятия на вооружение дело может и не дойти. Более реальной «длинной рукой» является ракета РВВ-БД, основанная на Советской разработке ракеты Р-37. Дальность, указанная производителем составляет 200км. В некоторых сомнительных источниках, можно встретить дальность в 300км. Скорее всего, это основано на испытательных пусках Р-37, однако между Р-37 и РВВ-БД есть разница. Р-37 должна была поражать цели маневрирующие с перегрузкой в 4g, а РВВ-БД уже способна противостоять целям с перегрузкой в 8g, т.е. конструкция должна быть более прочной и тяжелой.

В противостоянии с F-22 все это мало актуально. Так как засечь на таком расстоянии его силами бортовой РЛС не представляется возможным, а реальная дальность ракет и рекламная сильно различаются. Основано это на конструкции самой ракеты и испытаниям на максимальную дальность. В основе ракет лежит твердотопливный двигатель (пороховой заряд), время работы которого составляет пару секунд. Он, в считанные мгновения, разгоняет ракету до максимальной скорости, а далее она идет по инерции. Рекламная максимальная дальность основана на пуске ракет по цели, горизонт которой находится ниже атакующего. (Т.е. не требуется преодолевать силу притяжения земли). Движение проходит по прямолинейной траектории до скорости, на которой ракета становится уже не управляемой. При активном маневрировании инерция ракеты будет стремительно падать, а дальность сократиться в разы.

Основной ракетой при дальнем воздушном бое с «Раптором» будет РВВ-СД. Рекламная дальность ее немного скромнее в 110 км. Самолеты пятого или четвертого поколения, после захвата их ракетой, должны попытаться сорвать наведение. Ввиду необходимости ракеты после срыва, активно маневрировать, энергетика будет потрачена, и повторно навестись, уже останется мало шансов. Любопытен опыт войны во Вьетнаме, там эффективность поражения ракетами средней дальности составляла 9%. Во время войны в заливе эффективность ракет немного выросла, там уходило три ракеты на один сбитый самолет. Современные ракеты, конечно повышают вероятность поражения, однако самолеты поколений 4++ и 5 тоже имеют не мало контраргументов. Данные, с какой вероятностью ракета воздух-воздух поразит цель, дают сами производители. Эти данные получены при учениях и без активного маневрирования, естественно имеют мало общего с реальностью. Тем не менее, вероятность поражения у РВВ-СД составляет 0,8, а у AIM-120C-7 0,9. Из чего будет складываться реальность? Из возможностей самолета сорвать атаку. Это можно сделать несколькими способами – активным маневрированием и применением средств РЭБ, технологией малой заметности. Про маневрирование мы поговорим во второй части, где рассмотрим ближний воздушный бой.

Снова возвращаемся к технологии малой заметности, и какое преимущество получит самолет пятого поколения над четвертым при ракетной атаке. Для РВВ-СД разработан ряд головок самонаведения. В настоящий момент применяется 9Б-1103М, которая способна определять ЭПР 5м2 на расстоянии 20км. Есть также варианты ее модернизации 9Б-1103М-200, которая способна определять ЭПР 3м2 на расстоянии 20км, но скорее всего они будут установлены на изд. 180 для Т-50. Ранее мы принимали ЭПР «Раптора» равной 0,01м2 (мнение, что это в передней полусфере – видится ошибочным, в безэховых камерах как правило дают среднее значение), при таких значениях дальность обнаружения «Раптора» будет 4,2 и 4,8 километра соответственно. Такое преимущество явно упростит задачу по срыву захвата ГСН.

В англоязычной прессе, приводились данные по атаке целей ракетой AIM-120C7 в условиях РЭБ противодействия, они составляли порядка 50%. Аналогию можем провести и для РВВ-СД, однако помимо возможного электронного противодействия, ей придется еще бороться с технологией малой заметности (снова отсылка к графикам из вестника РАН). Т.е. вероятность поражения становится еще меньше. На последней ракете AIM-120C8 или как ее еще называют AIM-120D, применена более продвинутая ГСН, с другими алгоритмами. По заверениям производителя при РЭБ противодействии вероятность поражения должна достигнуть 0,8. Будем наедятся, что наша перспективная ГСН для «изд. 180», даст аналогичную вероятность.

В следующей части рассмотрим развитие событий в ближнем воздушном бою

Продолжение следует…

По материалам:
https://ru.scribd.com/doc/310225465/Air-launched-Guided-Missiles
//www.anft.net
//www.exelisinc.com
//www.cram.com
//militaryrussia.ru
//www.globalsecurity.org
//www.airwar.ru
//www.pw.utc.com
//vpk.name
https://www.flightglobal.com
//www.dassault-aviation.com
//www.lockheedmartin.com
//www.migavia.ru
//www.boeing.com
//en.academic.ru
Бабич В. К. Истребители меняют тактику
А. Н. Лапчинский в книге «Воздушный бой»
Сосулин Ю.Г «Теоретические основы радиолокации и радионавигации».
П.А. Бакулев. «Радиолокационные системы».
А.А. Колосов. «Основы загоризонтной радиолокации».
В.П. Бердышев. «Радиолокационные системы».
А.Н. Лагарьков, М.А. Погосян. ВЕСТНИК РОССИЙСКОЙ АКАДЕМИИ НАУК том 73, № 9
//www.vonovke.ru
https://www.youtube.com/channel/UCDqLeWhPrzAKhv_dl7azNgw
//purepowerengines.com/
//nationalinterest.org
//tass.ru
//www.jsf.mil
//www.ausairpower.net

topwar.ru

Истребители пятого поколения

«Введение в авиационную и космическую технику»

«Истребители пятого поколения»

Содержание :

— Требования к пятому поколению………………..……………3

— Отличия российских и американских концепций………………..4

— Российские прототипы……………………………….………..4

— Американские самолеты……………………………………….5

Lockheed F -35 JSF …………………………………….………6 Характеристики самолета X -35 ………………………….10 F/A-22 Raptor …………………………………………………11 Характеристики F/A-22 Raptor …………………………23

— Список литературы………………………………………..….24

Требования к пятому поколению

Новые самолеты должны были иметь значительно более высокий боевой потенциал, чем их предшественники:

• многофункциональность, то есть высокая эффективность при поражении воздушных, наземных, надводных и подводных целей;
• наличие круговой информационной системы;
• освоение крейсерских режимов полета на сверхзвуковых скоростях;
• кардинальное уменьшение заметности самолета в радиолокационном и инфракрасном диапазонах в сочетании с переходом бортовых датчиков на пассивные методы получения информации, а также на режимы повышенной скрытности;
• способность осуществлять всеракурсный обстрел целей в ближнем воздушном бою, а также вести многоканальную ракетную стрельбу при ведении боя на большой дальности;
• автоматизация управления бортовыми информационными и помеховыми системами;
• повышенная боевая автономность за счет установки в кабине одноместного самолета индикатора тактической обстановки с возможностью микширования информации (то есть одновременного вывода и взаимного наложения в едином масштабе «картинок» от различных датчиков), а также использования систем телекодового обмена информацией с внешними источниками;
• аэродинамика и бортовые системы должны обеспечивать возможность изменения угловой ориентации и траектории движения самолета без сколько-нибудь ощутимых запаздываний, не требуя при этом строгой координации и согласования движений управляющих органов;
• самолет должен «прощать» грубые погрешности пилотирования в широком диапазоне условий полета;
• самолет должен быть оснащён автоматизированной системой управления на уровне решения тактических задач, имеющей экспертный режим «в помощь летчику».

Отличия российских и американских концепций

Одним из важнейших требований к российскому истребителю пятого поколения являлась «сверхманевренность» — способность сохранять устойчивость и управляемость на углах атаки 90° и более. Следует заметить, что «сверхманевренность» первоначально фигурировала и в требованиях к американскому истребителю пятого поколения, создававшемуся, практически одновременно с российской машиной, по программе ATF. Однако в дальнейшем американцы, столкнувшись с трудноразрешимой задачей совместить в одном самолете малую заметность, сверхзвуковую крейсерскую скорость и «сверхманевренность», вынуждены были пожертвовать последней (маневренные возможности американского истребителя F-22, вероятно, лишь приближаются к уровню, достигнутому на модернизированном самолете Су-27, оснащенном системой управления вектором тяг ). Отказ ВВС США от достижения сверхманевренности мотивировался, в частности, быстрым совершенствованием авиационного вооружения: появление высокоманевренных всеракурсных ракет, нашлемных систем целеуказания и новых головок самонаведения позволяло отказаться от обязательного захода в заднюю полусферу противника. Предполагалось, что воздушный бой теперь будет вестись на средних дальностях с переходом в маневренную стадию лишь в крайнем случае, «если что-то сделано не так».

Представитель российских ВВС, оценивая качества новых машин, заявил, что их будут отличать сверхманевренность, высокая интеллектуализация борта, круговое информационное поле, малая заметность, всеракурсный обстрел целей.

Российские прототипы

В России истребитель пятого поколения имеет полное название «перспективный авиационный комплекс фронтовой авиации» (ПАК ФА)

Летом 1997 года российские ОКБ представили два проекта:

• ОКБ Сухого представило прототип самолёта, получивший рабочий индекс С-37 (впоследствии был переименован в Су-47) и имя «Беркут». Сборка полноценного экземпляра со штатными двигателями и бортовым радиоэлектронным оборудованием (БРЭО) не завершена, проект закрыт, самолет используется в качестве летающей лаборатории для отработки других тем.
• МАПО МиГ подготовило проект, известный как «1-42». Реального самолета 1-42 не существует. В рамках этой программы была построена только летающая лаборатория для отработки технологий, этот самолет имеет индекс 1-44.

Сейчас ОКБ Сухого разрабатывает полноценный самолет пятого поколения — ПАК ФА, его первый полёт, по заявлениям главкома ВВС, планируется на 2009 год.

По сообщению РИА Новости РСК «МиГ» ведет работы над двумя проектами истребителей пятого поколения.

По сообщению РБК, Военно-воздушные силы (ВВС) России приступили к испытаниям второго образца истребителя пятого поколения. Об этом заявил на авиационно-космическом салоне МАКС-2009 главком ВВС генерал-полковник Александр Зелин.

Прогнозируется, что авиационный комплекс пятого поколения будет принят на вооружение ВВС России в 2012—2015 годах.

Американские самолеты

15 декабря 2005 года в США вступила в строй первая эскадрилья истребителей Локхид-Мартин F-22A «Рэптор». Кроме «Рэптора» в США разрабатывается по программе JSF более легкий однодвигательный истребитель F-35.

Lockheed F -35 JSF

МОСКВА, 3 марта. На предприятии «Локхид Мартин» в Форт Уорте 25 февраля совершил первый полет второй истребитель пятого поколения F-35B «Лайтнинг-2» в версии короткого взлета и вертикальной посадки STOVL (КВВП). Самолет, получивший обозначение BF-2, присоединится к проходящим испытания F-35A версии с обычным взлетом и посадкой CTOL (ОВП) и первому истребителю F-35B STOVL, которые вместе уже выполнили 84 полета. Первый F-35B, получивший обозначение BF-1, выполнил первый полет 11 июня 2008 г.
Целью состоявшегося полета, являлась проверка работы всех бортовых подсистем, включая боевые, и основных пилотажных характеристик истребителя. В ходе следующих испытаний будет поэтапно проводиться увеличение высоты и скорости полета самолета.
Истребитель останется в Форт Уорте в течение следующих нескольких месяцев для проведения серии наземных испытаний, калибровки оборудования и моделирования режима зависания. Начальные полеты, самолет будет осуществлять обычным способом.
BF-2 практически аналогичен первому самолету BF-1. Основным различием является установленная на борту измерительная аппаратура, которая ориентирована на различную программу летных испытаний самолетов. BF-2 будет использоваться для изучения флаттерных явлений (вибрация самолета), поведения истребителя на больших углах атаки, испытаний двигателей, систем дозаправки топливом в воздухе, систем вооружения и оценки уровня радиолокационной заметности. BF-1 предназначен для начальных испытаний режимов взлета и посадки, включая короткий разбег, зависание и вертикальную посадку, а также проверки совместимости самолета с пушечным вооружением. Первую вертикальную поса

mirznanii.com

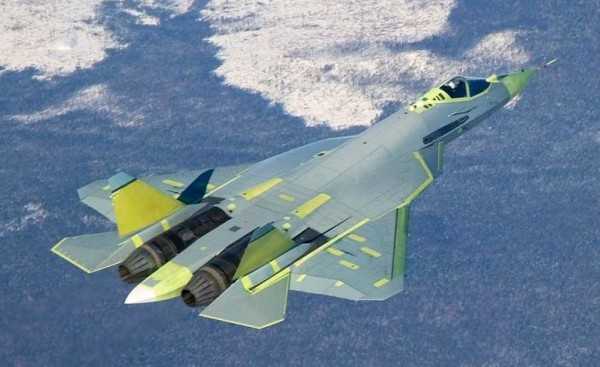

Российский самолет стелс-истребитель пятого поколения Т-50 — РТ на русском

Инновационные технологии, использовавшиеся при создании перспективного авиационного комплекса фронтовой авиации (ПАК ФА), российского истребителя пятого поколения Т-50, по словам разработчиков, делают его более похожим на летающего робота, нежели на самолёт. Пилот в кабине инновационной разработки отечественных авиаконструкторов лишь дополняет самолётный комплекс. В настоящее время ПАК ФА проходит лётные испытания перед запуском в серийное производство.

Как пишет сегодня английский сайт RT, новую разработку ОКБ Сухого — истребитель ПАК ФА, также известный как Т-50 — в концерне «Радиоэлектронные технологии» (КРЭТ) называют не иначе как «настоящий российский самолёт-робот».

«Это уже в какой-то степени летающий робот, где лётчик выполняет функцию не столько пилота, сколько является одной из составных частей летательного аппарата, реакция лётчика уже включена в контур управления», — рассказывает советник заместителя руководителя КРЭТ Владимир Михеев.

Благодаря «умной обшивке» — контуру, который кроме функции пилотирования фактически выполняет роль приборов и блоков, стелс-истребитель пятого поколения можно по праву считать «умным самолётом».

«Если мы посмотрим на законцовки крыла, то с одной стороны это крыло, а с другой — станция активной обороны «Гималаи». Она находится в крыле и обеспечивает не только лётные характеристики, но и защиту — ставит помехи, ведёт радиолокацию», — с гордостью отметил Михеев.

Композиционные материалы и инновационные технологии, использованные при строительстве Т-50, позволили ПАК ФА с учётом аэродинамической компоновки истребителя и уникальных характеристик двигателя стать малозаметным как для оптических приборов и устройств радиолокации, так и для инфракрасного спектра.

«Т-50 — флагман не только отечественных ВВС, он также на шаг опережает своих западных конкурентов. Так, например, видимость истребителя пятого поколения F-22 американских ВВС составляет 0,3-0,4 кв. м», — подчеркнул представитель КРЭТ, добавив, что аналогичный показатель у Т-50 составляет 0,1-1,0 кв. м.

На данный момент Т-50 продолжает проходить лётные испытания. Плановое серийное производство новейшего истребителя начнётся в 2016 году. Истребители пятого поколения находятся на вооружении пока только в одной стране мира — это американские самолёты F-22 и F-35.

Т-50 должен прийти на смену истребителям четвёртого поколения Су-27 и МиГ-29, которые поступили на вооружение ВВС РФ в 1985 и 1983 годах. Поиски облика истребителя пятого поколения начались в середине 1970-х годов в СССР и США, когда машины четвёртого поколения ещё только делали первые шаги.

Ожидается, что после запуска в серийное производство российская армия закупит 55 самолётов в период с 2016 по 2020 годы. ПАК ФА — российский многоцелевой истребитель пятого поколения, разрабатываемый подразделением ОАК — ОКБ Сухого, где он проходит под обозначением Т-50.

russian.rt.com

ТОП-7 истребителей пятого поколения: как они выглядят — новости технологий — фото

Над созданием собственных самолетов пятого поколения ведется работа чуть не во всех ведущих авиационных державах мира. Эксперты составили ТОП-7 самолетов.

«Стоить отметить несколько крылатых машин. Это, в частности, российские Су-57 (Т-50 или ПАК ФА) и МиГ 1.44, китайские J-20 и J-31 и японский Mitsubishi ATD-X. Кроме того, разработкой аналогичных по классу концептов занимаются еще несколько стран: совместно Южная Корея и Индонезия (перспективный истребитель называется KF-X), Турция (TF-X), Иран (Qaher F-313) и Индия (FGFA и AMCA, правда, последний проект приостановлен в 2014 году)» — отметил автор материала Андрей Яцык.

1. Mitsubishi X-2 Shinshin («Разум и тело»), Япония

Работа над созданием собственного истребителя 5-го поколения началась в 2004 году. В свой первый полет прототип истребителя X-2 поднялся в небо 22 апреля 2016-го с аэродрома Нагоя.

Большинство систем новейшего японского самолета находятся на стадии разработки или глубоко засекречены правительством. Но известно, что наиболее инновационной частью Х-2 будет система самовосстановления Self-Repairing Flight Control Capability.

По замыслу разработчиков, она позволит выявлять и идентифицировать любые неисправности или повреждения и адаптировать систему управления, чтобы сохранить максимально возможный контроль над летательным аппаратом.

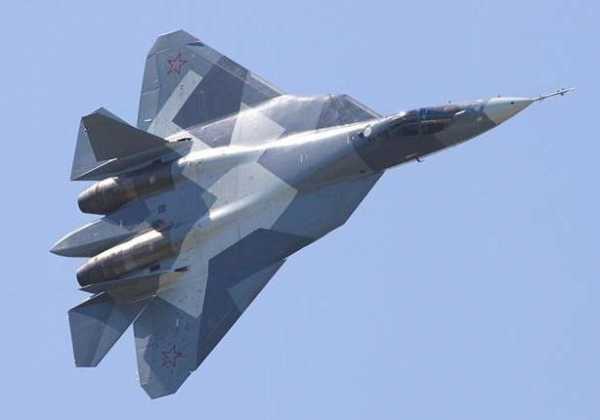

2. Су-57, Россия

Он относится к истребителям тяжелого класса и предназначен для замены самолетов Су-27.

Перспективный российский истребитель 5-го поколения свой первый полет совершил 29 января 2010 года. Серийное производство самолета начнется ориентировочно в 2018-2019 годах. С 2023 на самолет планируется установить новый двигатель.

Вооружение Су-57 может размещаться как на внутренних, так и на внешних подвесках. На него установлена ​​новая РЛС с активной фазированной антенной решеткой с большой дальностью обнаружения целей. Самолет оборудован навигационной системой GPS/ГЛОНАСС навигации, а также системами РЭР, РЭБ, подавления ИК ГСН и дистанционных взрывателей ракет противника.

Стоимость программы разработки — $2,8 млрд.

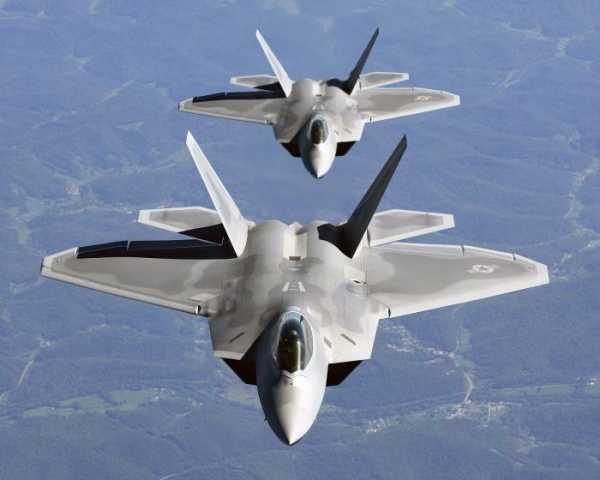

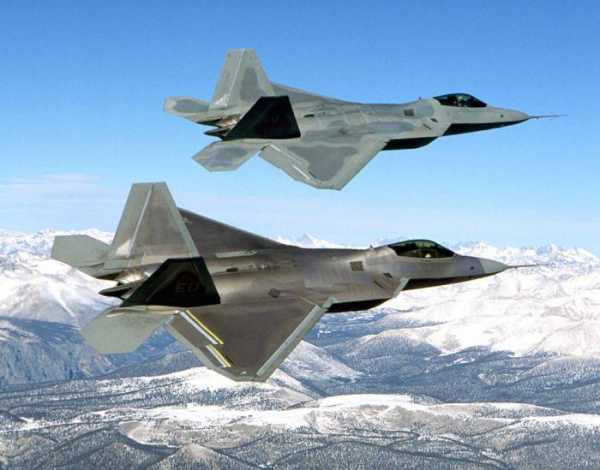

3. F-22 Raptor («Хищник»), США

Самолет компании Lockheed Martin стал первым истребителем 5-го поколения, принятым на вооружение. Первый полет на истребителе был осуществлен 7 сентября 1997 года, а через восемь лет (2005.) Самолет поступил на вооружение.

Raptor изготовлен по технологии «стелс». Он вооружен 20-мм пушкой М61А2 Vulcan с боекомплектом 480 снарядов. Максимальная полезная нагрузка — до 10,3 тонны. В зависимости от задач самолет может быть оснащен различными ракетами и бомбами нового поколения с системой инерциально-спутникового наведения.

F-22 является самым дорогим самолетом-истребителем за всю историю: по данным Главного контрольного управления США, на конец 2010 года полная цена одного самолета F-22 (с учетом стоимости программы разработки) достигла $411,7 млн.

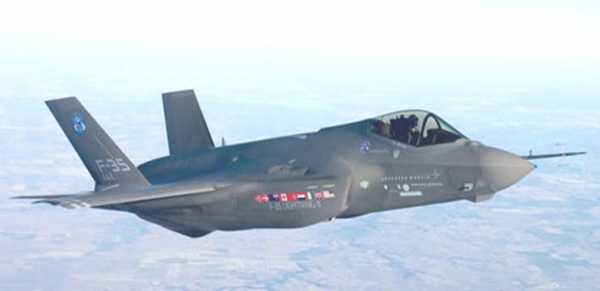

4. F-35 Lightning II («Молния»), США

Разработанный американской фирмой Lockheed Martin Aeronautics Company. Изготавливается в трех вариантах — F-35A — обычный F-35B — с укороченным взлетом и вертикальной посадкой и F-35C — палубный (короткий взлет с помощью катапульты и посадка с использованием аэрофинишера).

Этот самолет оказался наименьшим из всех имеющихся в своем классе, его длина всего 15,5 метра, высота — 5,8 метра, а размах крыльев — 10 метров.

Для F-35 специально разработан дисплейный шлем, который позволяет пилоту «видеть сквозь кабину».

Истребители поставляются для воздушных сил Великобритании, Австралии, Турции, Италии, Канады, Норвегии, Израиля, Японии, Южной Кореи, Нидерландов и Дании.

5. J-31 Shenyang («Кречет»), КНР

Корпорация-разработчик Shenyang Aircraft Corporation позиционировала свое детище как истребитель для экспорта.

Судя по усиленной передней стойки шасси с двойным колесом и двумя большими плоскостями хвостового оперения, которое помогает увеличить вертикальную устойчивость, «Кречет» будет адаптирован к эксплуатации с авианосцев.

Это позволяет предположить, что J-31 был задуман в свое время для оснащения перспективного авиационного крыла, которое будет базироваться на одном из китайских авианосцев.

6. МиГ 1.44, Россия

Опытно-экспериментальный прототип истребителя 5-го поколения, оборудованного двигателями с управляемым вектором тяги АЛ-41Ф. Разработку самолета начато еще в 1980-х годах, в нем предполагалось широкое применение технологии «стелс».

Распад СССР, а также ряд финансовых скандалов в МАВО-МиГ поставили крест на МиГ 1.44. Некоторые эксперты считают, что определенные технологии и общие виды самолета были переданы Китаю.

В июне 2015 года АО РСК «МиГ» объявило о возобновлении работ по проекту легкого перспективного истребителя, в основу которых положены наработки по проекту 1.44.

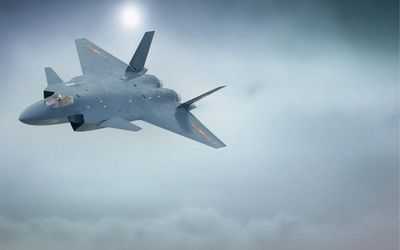

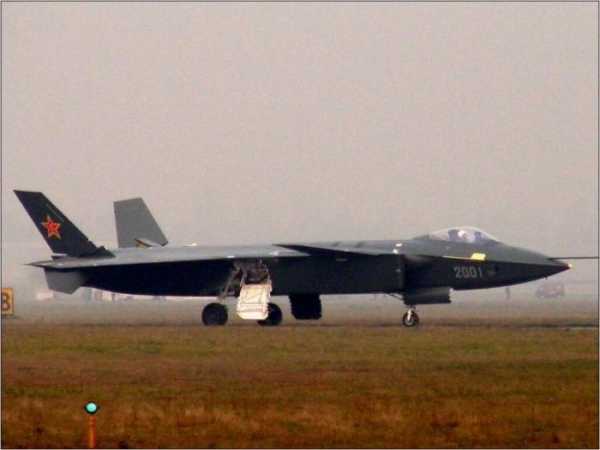

7. J-20 Chengdu («Чорный орёл») КНР

Первый китайский истребитель тяжелого класса, разработанный компанией Chengdu Aerospace Corporation.

«Черный орел» изготовлен по схеме «утка» и содержит значительное количество элементов, похожих на такие же, как у российского самолета МиГ 1.44, так и американских истребителей 5-го поколения F-22 и F-35.

В марте 2017 года китайские официальные лица подтвердили, что J-20 поступил на вооружение Воздушных сил Народно-освободительной армии, но до сих пор его тактико-технические характеристики, а также перспективное вооружение держат в тайне.

Как сообщал OBOZREVATEL.UA, российский истребитель устроил опасную провокацию над Балтийским морем.

Подпишись на наш Telegram. Присылаем лишь «горящие» новости!

www.obozrevatel.com

Самолет пятого поколения в России

Автор Астроном На чтение 4 мин. Опубликовано 23.09.2012

Наш ВПК наконец объявил о готовности к испытаниям самолета последнего, пятого поколения. Это российский Т-50. Истребитель, первоначальные летные испытания которого проведены на военном аэродроме Комсомольска-на-Амуре.

Полеты проходили в штатном режиме и показали слаженную работу всех бортовых систем. Именуется грозная новинка: перспективный авиационный комплекс – ПАК фронтовой авиации – ФА, сокращенно ПАК ФА. Дальнейшие испытания должны проходить в подмосковном Жуковском, в ЛИИ им. Громова. Там вскоре пройдет основная часть испытаний. А боевые возможности ПАК ФА будут проверены в Ахтубинске, Астраханской области, в летно-испытательном центре МО РФ.

Конструкция ПАК ФА разработана ОКБ «Сухой». Сборка первого летного образца выполнена авиастроителями авиационного производственного объединения в городе Комсомольск-на-Амуре (КНААПО). Правительство РФ в лице премьер-министра планирует, что массовые закупки нового самолета произойдут в 2015 году. До этого одна партия будет поставлена в 2013 году в Липецк. Там начнется обучение экипажей обращению с ПАК ФА.

Самолет пятого поколения с искусственным интеллектом

Технические данные о новом истребителе пока частично засекречены. Эксперты оценивают максимальную скорость ПАК ФА около 2600 км/ч. Запас по дальности полета предположительно до 5500 км. Короткий разбег и посадка обеспечат возможность использовать ВПП длиной порядка до 400 м. Вооружение Т-50: одна или две 30-мм пушки. Помимо 10 подвесок в закрытых бомбовых отсеках еще два внешних пилона.

Сердце самолета – двигатель последнего поколения. Он дает машине сверхманевренность полета. Для перехода на сверхзвуковую скорость не нужен форсаж. Сверхзвук входит в предел крейсерской скорости истребителя. Расширена роль бортового компьютера. Вся поступающая информация анализируется и уже обработанная, с рекомендациями и подсказками выдается пилоту.

Уже известно, что эксплуатация Т-50 должна быть в 5-6 раз дешевле, чем, например, самолета Су-27, представителя авиации четвертого поколения. Час эксплуатации его составит около 1500 долларов.

Важный параметр представителей пятого поколения – малозаметность для средств ПВО и систем обнаружения других самолетов. Эксперты строят предположения об эффективности маскировки в радиолокационном и инфракрасном диапазонах и указывают, что активные бортовые радарные системы все равно обнаруживают расположение самолета. Так что, тем более с развитием технологий ПВО, «невидимость» сейчас весьма условна.

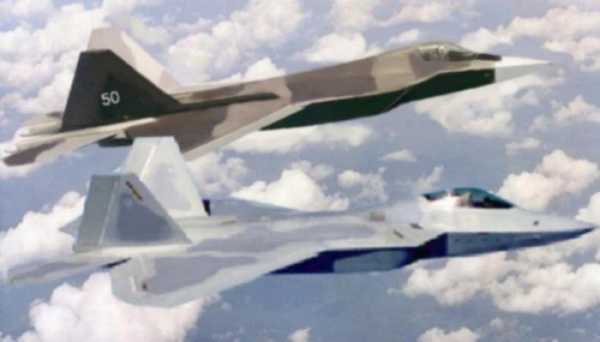

«Русский стеллс» и американский Raptor

В мире на настоящий момент к пятому поколению относится единственный принятый на вооружение США в 2005 году истребитель Raptor (F-22). Испытания проходит в США F-35, который также ожидается в войсках в 2013 году. Ориентир и планка, которую следует взять, для российских конструкторов – Raptor. Представители Генштаба заявляют, что Т-50 при доведении его до серии, будет обладать важными преимуществами перед F-22. Основными факторами отличия заявлены «практически человеческий интеллект» и относительно невысокая цена. При этом ни суммы, ни IQ (?) пока не уточняются. Но F-22 до серийного выпуска «доводился до ума» целых 25 лет, к тому же американская промышленность слегка опережает российскую. И до 2015 года некоторые идеи, внедренные в ПАК ФА, успеют морально устареть.

Хотя наши военные и конструкторы заявляют о невозможности корректного сравнения российского Т-50 и американского Raptor. Ведь концепции у них разные. Например, F-22 изначально не сверхманевренный. Это качество компенсируется его высокоманевренными всеракурсными самонаводящимися ракетами.

Создатели ПАК ФА позиционируют свой истребитель как многоцелевой. Основные применения – истребитель-перехватчик и истребитель-бомбардировщик. Изначальное назначение Raptor – тяжелый истребитель для получения превосходства в воздухе. Поэтому его называют многофункциональным.

Появление многоцелевого истребителя последнего поколения по времени совпадает с планами реформы ВВС: из нынешних семи родов авиации, четыре в ближайшие годы сольются в один.

В сфере космических разработок всегда требуются профессионалы, если вы стремитесь к хорошим должностям и зарплатам, то вам следует озаботиться о своем образование, например хороший репетитор может повысить ваши шансы на спешную карьеру, стоит только выбрать область для совершенствования.

spaceon.ru

Самолеты 5 Го Поколения России. Военные технологии. informatik-m.ru

самолеты 5 го поколения россии

ВВС РФ получат первый истребитель пятого поколения Т-50 в этом году

Российский истребитель 5-го поколения будет представлен на МАКС- Фото с сайта airforce.ru

Перспективный авиационный комплекс фронтовой авиации (ПАК ФА) в третьем квартале года поступит в ВВС РФ, а в четвертом квартале начнутся его госиспытания, сообщил журналистам во вторник главком ВВС РФ генерал-лейтенант Виктор Бондарев.

В третьей декаде он должен прийти к нам, в четвертой декаде этого года мы приступим к первым полетам на самолете данного типа , — сказал главком, подтвердив, что имеются в виду госиспытания.

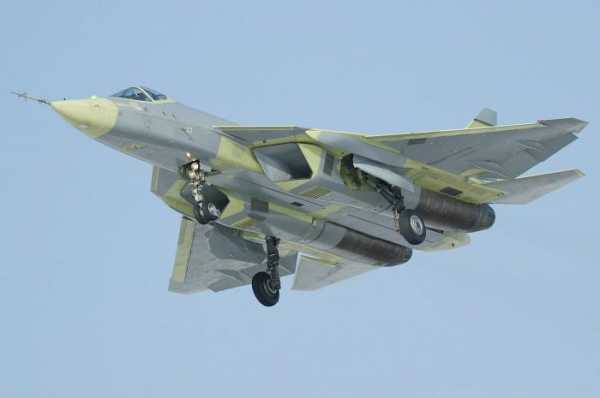

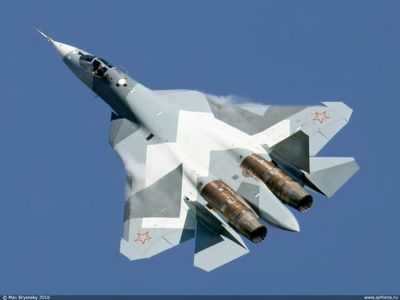

Т-50 (проект ПАК ФА) — самолет пятого поколения, оснащенный принципиально новым комплексом авионики и перспективной радиолокационной станцией с фазированной антенной решеткой. Первый полет состоялся 29 января 2010 года в Комсомольске-на-Амуре, первый публичный показ истребителя — 17 августа года на международном авиационно-космическом салоне МАКС- в подмосковном Жуковском.

В настоящее время в программе летных испытаний участвуют четыре ПАК ФА. Последний истребитель из этой четверки совершил самостоятельный перелет с Дальнего Востока в подмосковный Жуковский в январе текущего года. Еще два самолета участвуют в программе наземных испытаний этого комплекса, всего до конца года в испытаниях будут задействованы восемь таких машин.

Истребитель 5-го поколения

Новейший истребитель Т-50 не поднимется в небо над столицей на параде Победы.

Такое решение в Минобороны объяснили соображениями безопасности: самолет еще не прошел государственных испытаний. Вместо Т-50 9 мая над Красной площадью пролетит Су-35, самый новый самолет ВВС России, он примет участие в параде впервые.

Самолет Т-50 же можно будет увидеть в августе на авиашоу «МАКС». А пока мы расскажем некоторые интересные факты об особенностях первого российского истребителя пятого поколения.

Истребитель Т-50 разработан в Объединенной авиастроительной корпорации в опытно-конструкторском бюро имени П.О. Сухого. Самолет соответствует всем требованиям истребителей пятого поколения: обладает сверхманевренностью, способностью развивать сверхзвуковую скорость без использования форсажа, считается малозаметным.

Созданный по программе «Перспективный авиационный комплекс фронтовой авиации» — ПАК ФА, самолет Т-50 способен поражать как воздушные цели, так и здания, колонны танков и другие стратегические объекты на земле. Свой первый полет длительностью около 45 минут он совершил в 2010 году, сейчас продолжаются испытания машин.

Двигатель не имеет аналогов в мире

Двигатель Т-50 не имеет аналогов не только в нашей стране, но и в мире. От двигателя для Су-35 он отличается повышенной силой тяги, более сложной системой автоматизации, которая и придает самолету сверхманевренность. Авиационный турбореактивный двигатель создан «НПО „Сатурн“» по заказу «ОКБ Сухого». Плазменная система зажигания, установленная на истребителе, — новое слово в российском двигателестроении.

Самолет-невидимка

Длина самолета составляет 19,4 метра, размах крыла — 14 метров, а высота — 4,8 метра. Форма, специальная маскировочная окраска, а также поглощающие и отражающие радиоволны материалы, из которых сделана конструкция и покрытие планера, делают самолет менее заметным.

Т-50 значительно легче своих предшественников, массу удалось снизить за счет применения композиционных материалов, которые составили четвертую часть веса пустого самолета, а по площади заняли около 70%.

Самолет оборудован и средствами защиты от поражения молнией. Специальное молниестойкое покрытие, защищающее конструкции на внешней поверхности планера, разработали во ФГУП «ВИАМ». Это покрытие также помогает уменьшить массу истребителя.

Планируется, что самолеты дополнят парк уже имеющихся истребителей поколения 4+ и 4++.

Китайский истребитель 5-го поколения: прорыв, или плагиат. ФОТО

В новом номере Популярной Механики вышла статья о китайском истребителе Chengdu J-20, который китайские СМИ гордо именуют истребителем 5-ого поколения. Действительно ли он соответствует заявленному 5-ому поколению или же собран с такими же стандартами качества, что и китайские автомобили?

Создание J-20 ознаменовало важнейший успех китайской авиационной промышленности. И дело вовсе не в том, что официальная китайская пресса именует его истребителем 5-го поколения. Это первый военный самолет, созданный в Китае, у которого нет прямого прототипа. Скептикам стоит напомнить, что советских авиаконструкторов обвиняли в плагиате вплоть до середины 1980-х.

Первые сведения в российской печати о том, что в Китае ведется разработка нового истребителя 5-го поколения, появились летом 2009 года. Тогда считалось, что им станет J-10B с двумя двигателями. В декабре того же года во время визита в Москву китайская делегация затронула тему закупок двигателей для нового тяжелого истребителя. Стало очевидным, что в Китае ведутся работы по созданию принципиально новой машины.

Глядя на размеры самолета, сравнительно небольшое крыло и выбранные для него двигатели, трудно поверить, что это истребитель для завоевания превосходства в воздухе. Тяга двигателей в 14 тс недостаточна для достижения тяговооруженности, сопоставимой с другими истребителями 5-го поколения.

Выбранная для J-20 балансировочная схема «утка» с разнесенными на большое расстояние передним горизонтальным оперением (ПГО) и высоко расположенным крылом в наибольшей степени заслуживает критики. На современных самолетах схема «утка» в чистом виде давно не применяется. Причина в органически присущем ей недостатке, известном под названием «тенденция к клевку» на критических углах атаки.

Несмотря на очевидные недостатки J-20, нужно признать, что Китай сделал огромный шаг вперед в развитии авиационной науки и техники. Исследования ведутся широким фронтом и сразу во всех направлениях. Складывается впечатление, что китайское руководство, не считаясь с затратами, задалось целью найти оптимальные пути развития путем перебора всех возможных вариантов.

Китайский истребитель 5-го поколения J-20

Китай, постоянно пугающий США и ряд других государств своей растущей военной силой, возможно, совершил технологический прорыв, создав перспективный истребитель 5-го поколения. В январе года в Китае с триумфом дебютировал первый демонстрационный самолет-прототип истребителя 5-го поколения, известного под условным обозначением J-20. созданный и построенный на 132-м авиазаводе в Чэнду (провинция Сычуань) под непосредственным руководством главного авиаконструктора Янг Вэя и пилотировавшийся Ли Ганом, летчиком-испытателем ВВС НОАК.

• Комментируя первый полет, мировое журналистское сообщество утверждает, что самолет, продемонстрированный в Чэнду, представляет собой всего лишь не очень удачный «коллаж», собранный из различных элементов конструкции экспериментальных российских самолетов Су-47 и МИГ 1.44, а также истребителей 5-го поколения F-22 и F-35, созданных в США. Разумеется, военного значения, даже малейшего, этот эклектичный монстр не имеет и может годиться только в качестве пропаганды сомнительных достижений науки и техники КНР.

• В то же время, несмотря на столь негативные отзывы в прессе, необходимо признать, что вопреки распространенному мнению о китайских авиаконструкторах как о полных «неумехах» и «по жизни #8212 плагиаторах», они действительно одними из первых, после США и России, создали прототип боевого самолета 5-го поколения, отвечающего всем требованиями XXI столетия.

• Среди других государств с развитым авиастроением схожую задачу перед собой ставят только Япония, Индия и Южная Корея. В Европе об истребителях нового 5-го поколения пока вообще предпочитают помалкивать, сконцентрировав усилия на совершенствовании воздушной техники поколения 4+ #8212 самолетах «Грипен», «Рафаль» и «Тайфун».

• Создание концепта J-20 – это действительно шаг вперед китайских авиаконструкторов, которые за половину столетия сумели пройти путь от учеников российских коллег до настоящих профессионалов, специалистов мирового уровня, научившихся создавать своеобразные конструкции боевых ЛА, которые объединяют в себе последние мировые достижения военной науки и техники. Этим, конечно, можно и даже необходимо гордиться.

• Но, отдавая должное китайскому триумфу, следует реально соотносить их с уровнем, который достигнут США и Россией, по-прежнему являющихся безусловными лидерами мирового самолетостроения в военной сфере. Здесь необходимо сказать, что от момента создания демонстрационного образца до начала серийного производства проходит довольно большой отрезок времени. В качестве примера можно назвать историю создания самолета Локхид YF-22, который впервые был продемонстрирован в 1990 году, но оптимизированная серийная версия, известная как «Рэптор», появилась лишь в 2005 году, спустя 15 лет после первого полета демонстратора.

• По сообщениям внутренней китайской прессы, ссылающейся на «информированные источники» в оборонной промышленности и НОАК, передача на вооружение ВВС НОАК первых экземпляров истребителей 5-го поколения ожидается уже в 2018-2019 годах. Однако, учитывая международный опыт, а также присущую китайскому «авиапрому» «медлительность», эти заявления представляются слишком оптимистичными. Возможно, в данном случае речь идет о практиковавшихся еще с довоенных времен в СССР и взятых на вооружение соседними китайскими товарищами так называемых «мобилизационных» сроках, изначально не реальных, но заставляющих исполнителей осуществлять работы с полной отдачей, не давая возможности себе расслабиться.

• Согласно более взвешенным оценкам Пентагона, озвученным министром обороны США Робертом Гейтсом, китайский «стеллс» достигнет оперативного боевого состояния лишь к середине 2020-х годов. примерно через 15 лет с момента первого полета истребителя-демонстратора. И этот срок, принимая во внимания некоторую долю оптимизма, можно признать наиболее реальным.

• Несмотря на широкую возможность, которую китайские власти предоставили всем желающим, каких-либо заявлений на официальном уровне о назначении новой воздушной машины и ее основных технических и боевых характеристиках так и не появилось. Впрочем, указанный пробел пытаются компенсировать с некоторым успехом многочисленные эксперты и просто любители военной авиации.

• Самолет представляет собой тип моноплана с высокорасположенным дельтовидным крылом увеличенной площади, полностью поворотными вертикальным и передним горизонтальным двухкилевым оперением. Можно сделать вывод, что передняя (носовая) часть и заниженный беспереплетный фонарь кабины сконструированы подобно американскому F-22, расположение ПГО напоминает российский С-37 «Беркут», воздухозаборники с утолщениями, характерными для F-35, кили по форме очень похожи на F-35, но в то же время цельноповоротные, аналогично Т-50, хвостовая часть является подобием МиГ 1.44.

• По краям воздухозаборников возможно присутствие отсеков для управляемых ракет воздушного боя небольшой дальности, под центропланом вполне могут быть расположены два внутренних отсека для комплексов вооружения или один большого размера для размещения управляемых ракет большой дальности, противокорабельных ракет. Несколько неуклюже смотрятся створки основного шасси, которые уже назвали «дурацкими».

• На страницах печатных СМИ и в сети Интернет встречается мнение, что главная задача J-20 – ведение борьбы с крупными морскими целями. Это связано с тем, что американские многоцелевые авианосные соединения представляют главную угрозу территории КНР. Только проблема в том, что для борьбы с прекрасно защищенными авианосцами комплекс, который будет создан на базе J-20, является малопригодным.

• В качестве носителя малых тактических противокорабельных ракет (ПКР) ударная группа J-20 также является практически безвредной для огромной авианосной группы. Чтобы в этом убедиться, необходимо просто провести сравнительный анализ между дальностью пуска легких тактических ПКР авиационного базирования, которые имеются на вооружении Китая, и досягаемостью ныне существующих или перспективных вариантов американского корабельного ЗРК «Иджис».

• Также не стоит забывать, что предсказываемое размещение станций оперативного наведения ЗУР на палубных вертолетах значительно поднимет эффективность «Иджиса» в противоборстве и с малозаметными целями. Сами противокорабельные ракеты с БЧ, которые имеют массу порядка 150-250 килограмм, даже в случае «волшебного преодоления» ими противоракетных оборонных барьеров, выставленных кораблями защиты и самим авианосцем, едва ли смогут нанести ощутимый ущерб 100000-тонному морскому гиганту, снабженному мощным комплексом конструктивной защиты.

• Программа создания нового истребителя 5-го поколения сегодня является не единственным движителем реформы авиапромышленности, которая проводится в Китае. К числу подобных движителей относится и программа разработки собственного 100-местного внутреннего пассажирского самолета RJ21. Существует и ряд других проектов, которые, возможно, и не будут востребованы 100% региональными авиационно-промышленными объединениями в связи с широким профилем собственной специализации.

• Предполагается также, что оставшиеся под эгидой САЕ научно-исследовательские институты будут преобразованы в совершенно новую государственную структуру, которая среди китайских специалистов уже получила условное обозначение Chinese NASA. Очевидно, что это обозначение является не только подражанием американскому стилю управления национальной авиационной промышленностью, но также и нечто большее.

Источники: http://vpk.name/news/94474_vvs_rf_poluchat_pervyii_istrebitel_pyatogo_pokoleniya_t50_v_etom_godu.html, http://rosnauka.ru/news/375, http://censor.net.ua/photo_news/158598/kitayiskiyi_istrebitel_5go_pokoleniya_proryv_ili_plagiat_foto, http://army-news.ru//08/kitajskij-istrebitel-5-go-pokoleniya-j-20/

Комментариев пока нет!

informatik-m.ru

Сравнение лучших самолетов (5 поколение). Самолеты 5-го поколения

Бизнес 26 июня 2015

Самолеты 5 поколения – это известные на весь мир три модели: российская Т-50, американская F-22 («Раптор») и китайская J-20 («Черный орел»). Именно эти страны в случае возникновения каких-либо серьезных мировых ситуаций смогут повлиять на геополитическую ситуацию в мире. Какая модель лучше и кто сможет захватить воздушное пространство?

На войне как на войне

Сегодня можно говорить о том, что многие страны ведут крупномасштабную войну, в которой главную роль играет не вооружение, а инновационные технологии и сверхточное оружие. В этом контексте важную роль играет военная авиация, а именно ее 5 поколение. Самолет российского производства Т-50 вполне может стать достойным конкурентом остальным воздушным транспортным средствам. К отличительным особенностям этих ультрасовременных моделей относятся:

1. Легкое уничтожение стратегических объектов противника.
2. Способность парализации всей оборонной промышленности той или иной страны.

Рассмотрим эти три транспортных средства подробнее, чтобы понять, что предлагают разные страны в качестве своего надежного вооружения.

Т-50 ПАК ФА (Россия): как все начиналось

Самолеты 5 поколения стали разрабатываться не так давно, а сначала велось проектирование истребительными конструкторскими бюро еще в Советском Союзе. Именно в 80-е годы начались полномасштабные работы по производству многофункционального истребителя. В первую очередь планировалось создать дальний перехватчик, который способен стать достойной заменой Су-27 и МиГ-31. В качестве главных к модели предъявлялись следующие требования:

• многофункциональность, то есть возможность действовать на любые типы целей – воздушные, наземные и надводные;
• малая заметность в любых спектрах – от визуального до теплового и электромагнитного;
• уникальная маневренность, что позволяло бы реализовывать нетрадиционные приемы и тактические элементы воздушного боя;
• расширенный диапазон возможных режимов полета;
• сверхзвуковая скорость полета.

Первый самолет комом

До того как появились российские самолеты 5-го поколения, они претерпели всевозможные совершенствования. Так, сначала в качестве главного истребителя-перехватчика выдвигался Су-47, затем – перспективный истребитель Су-27КМ. Однако ни одна из этих моделей никак не могла относиться к числу пятого поколения. Именно поэтому в 1998 году было составлено новое техническое задание на создание уникального истребителя. За это время было продумано множество моделей, только к 2001 году был продуман перспективный авиационный комплекс фронтовой авиации ПАК ФА.

Успешный ход дела

Первые самолеты 5 поколения России стали производиться в Комсомольске-на-Амуре в 2006 году. К 2009 году было создано три технических образца, после чего были проведены их испытания. Первый полет был осуществлен уже в 2010 году, что позволило выявить проблемы с рулевым управлением, тормозной системой. Как отмечалось в отчетах разработчиков, данная модель отличается простотой и удобством обслуживания, способностью развивать скорость без форсажа, маневренность с большими перегрузками и малозаметность.

В те времена только США и Россия могли похвастаться тем, что в их арсенале вооружения имеются самолеты 5 поколения. Ходили слухи, что и китайцы планируют создать новый продукт. Забегая вперед, скажем, что они его все-таки создали – и по своим характеристикам он ничуть не уступал американским и российским аналогам.

Преимущества Т-50 ПАК ФА

Как отмечалось многими специалистами, пятое поколение самолетов России отличается уникальными особенностями. В первую очередь модели привлекательны тем, что выполняют функции одновременно истребителя и ударного самолета. Кроме того, новый комплекс авионики интегрирует функцию электронного пилота. Самолеты 5 поколения России оснащены перспективной радиолокационной станцией, которая дополнена фазированной антенной решеткой. Ее особенность — в снижении нагрузки на летчика, который может концентрировать и выполнять тактические задачи.

Оборудование ПАК ФА

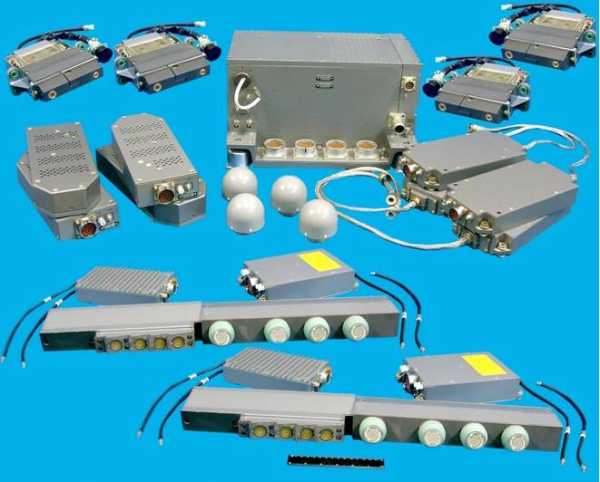

Сверхновые истребители, созданные в России, оснащаются уникальным бортовым оборудованием. Его особенность в том, что можно обмениваться данными в режиме онлайн, причем связь осуществляется как с наземными системами управлениями, так и внутри авиационной группы. Благодаря применению современных материалов и уникальных технологий военные самолеты России 5 поколения отличаются аэродинамической компоновкой и низким уровнем различных степеней обнаружения. Благодаря этому повышается боевая эффективность действия самолетов по разным видам целей. Конструкция модели выполнена так, чтобы максимально снизить заметность самолета. Двигатель ПАК ФА на 80% состоит из новых деталей, что позволило увеличить надежность и долговечность работы ресурса.

Т-50 – самолет 5 поколения, который относится к тяжелому классу. Новинкой российского двигателестроения является плазменная система зажигания, что обеспечивает бескислородный запуск мотора. Также впервые на самолетах отечественного производства использовано цифровое управление: эта система отличается мобильностью и гибкостью. Что касается вооружения, то ПАК ФА планируется оснащать вооружением снаружи и внутри подвески.

Особенности вооружения

Т-50 – самолет 5 поколения, который сможет вести бой на разных дистанциях. Для этого его оснащают ракетами разного типа. Использование современных достижений позволит обнаружить воздушные и наземные объекты с большей эффективностью. Также модель будет оснащаться единой информационной системой боевого применения и управления, чтобы обмениваться данными с другими самолетами. Из новинок самолет получит навигационную систему на основе GPS/ГЛОНАСС-навигации, а также РЭР, РЭБ и подавления ИК ГСН и дистанционных взрывателей ракет противника, ЭДСУ, систему дозаправки топливом в полете, тормозной двухкупольный парашют.

Зарубежные эксперты пришли к выводу, что новейший самолет России 5 поколения – это подлинный успех инженеров, которые смогли спроектировать такой малозаметный агрегат.

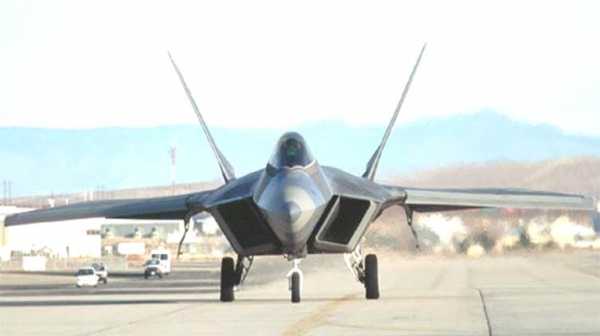

F-22 («Раптор») США

Этот самолет вполне может считаться лучшим самолетом 21 века. Связано это с тем, что в данной модели разработчики сумели воплотить последние изыски в сфере авиации. Боевой самолет F/A-22 начал проектироваться в 1991 году, причем создавался он на основе современных средств автоматизированного проектирования. Американские самолеты 5 поколения считаются самыми мощными и сильными в мире, поскольку отличаются длительным полетом на сверхзвуковой скорости и могут показывать уникальные тактические приемы.

По сравнению с российским самолетом, F/A-22 имеет систему управления вектором тяги, что выражается в улучшенной маневренности. Это (а также высокий уровень радиоэлектронного оборудования) сделало данную модель самой сильной в мире. Однако многие специалисты отмечают, что российские самолеты 5 поколения вполне могут поспорить с американскими аналогами с точки зрения мощи и надежности.

Отмечается, что оборонительный комплекс российского самолета решает многие проблемы с опознанием объектов с высокой точностью, хотя оснащение «Раптора» напоминает оснащение ударных самолетов. Американский самолет, в свою очередь, может похвастаться оснащением корректируемых авиабомб нового поколения, которые снабжены системой инерциально-спутникового наведения.

Оснащение «Раптора»

Чтобы сделать самолет менее заметным, разработчики оснастили его системой пассивного режима работы. Американские военные самолеты 5 поколения «Раптор» способны обнаружить крупную воздушную цель на расстоянии до 300 км, наземную – до 70 км. Кабина летчика имеет широкоугольный ИЛС с большим полем обзора, что отличает и российский самолет. Из вооружения можно отметить встроенную пушку Мб 1А2 (боекомплект – 480 снарядов), четыре ракеты класса «воздух-воздух», 6 ракет AIM-120C и две ракеты в отсеках. Еще ряд ракет располагается на подкрылках самолета.

Американский самолет стал первым истребителем, который полностью оснащался комплексной системой бортового оборудования. Она включает в себя центральную комплексную систему обработки данных, систему связи, навигацию, опознавание ICNIA и боевой комплекс на электронном управлении.

J-20 («Черный орел»)

Если российские самолеты 5 поколения на слуху, то модели китайского производства пока только завоевывают мир. Так, модель J-20 – это тяжелый истребитель, созданный по схеме «утка». Однако по своим техническим характеристикам он не сравнится ни с российской, ни с американской моделью. Так, специалисты отмечают, что китайский самолет имеет проблемы с аэродинамикой, дальность полета у него небольшая по сравнению с нашей моделью, а не доведенная до ума конструкция увеличивает радиолокационную видимость агрегата. Самая главная проблема китайских истребителей – отсутствие двигателей. Получается, что тяжелый, габаритный и хорошо заметный самолет не обладает ни маневренностью, ни надежностью в эксплуатации. Соответственно, самыми надежными в мире остаются новейший самолет России 5 поколения и американский «Раптор».

Сравнительный анализ

Проведем сравнительную характеристику двух моделей – российского и американского производства:

Тактико-технические характеристики	Российский Т-50	Американский «Раптор»
Экипаж	1 человек	1 человек
Площадь крыла	78,8 кв.м.	78 кв.м
Длительность полета	3,3 часа	3 часа
Максимальная скорость	2,6 Маха	2,4 Маха
Дальность полета	2200 км	5500 км
Максимальная взлетная масса	37000 кг	38000 кг
Боевой потолок	19,2 км	18 км

Выводы: кто же лучше?

Новейшие истребители самой высокой мощности пока доступны только в США и России. Кто же одержит верх, если самолеты столкнутся в воздухе? Ответ на этот вопрос не так уж прост. С одной стороны, американский истребитель состоит на вооружении давно, в то время как наша модель только проходит летные испытания. С другой стороны, российский самолет обладает более совершенной конструкцией, что делает его маневреннее. Российские разработчики также акцентируют внимание на том, что самолет Т-50 может нести на себе больший запас топлива, поэтому будет совершеннее американской модели по практической дальности и боевому радиусу. В любом случае, показатели обеих моделей будут постоянно совершенствоваться, поэтому сделать четкий вывод о том, кто сильнее, пока трудно.

Источник: fb.ru

monateka.com
