Су-25 — Вікіпедія
Матеріал з Вікіпедії — вільної енциклопедії.
Перейти до навігації Перейти до пошуку| Су-25 | |
|---|---|
| Су-25 | |
| Призначення: | штурмовик |
| Перший політ: | 1975 |
| Прийнятий на озброєння: | 1981 |
| Період використання: | 1981 — донині |
| На озброєнні у: | Україна, Росія, 17 країн |
| Розробник: | Сухой (компанія), Тбіліський авіаційний завод і Ulan-Ude Aviation Plant[d] |
| Виробник: | ОКБ Сухого |
| Всього збудовано: | 1024 одиниць |
| Конструктор: | ДКБ Сухого |
| Екіпаж: | 1 або 2 особа |
| Крейсерська швидкість: | 750 км/год |
| Максимальна швидкість (МШ): | 984 км/год |
| МШ біля землі: | 975 км/год |
| МШ на висоті: | 984 км/год |
| Бойовий радіус: | 750 км |
| Дальність польоту: | 1850 км |
| Практична стеля: | 7000 м |
| Бойова стеля: | 5000 м |
| Довжина: | 15,36 м |
| Висота: | 4,8 м |
| Розмах крила: | 14,36 м |
| Площа крила: | 33,7 м² |
| Кут стрілоподібності крила по лінії ¼ хорд: | 42 ° |
| Шасі: | трьохопорне |
| Порожній: | 9 185 кг |
| Споряджений: | 14 530 кг |
| Максимальна злітна: | 17 350 кг |
| Двигуни: | 2 х ТРД Р-195 |
| Тяга (потужність): | 2 х 4413 кгс |
| Тяга форсажна: | немає |
| Гарматне озброєння: | 1×30 мм, |
uk.wikipedia.org
Самолет СУ-25 российский штурмовик фото видео
| Тип | Дозвуковой штурмовик |
| Максимальная скорость | 950 км/ч |
| Практический потолок | 7 км |
| Боевой радиус | 300 км |
Су-25 — советский/российский бронированный дозвуковой штурмовик, предназначенный для поддержки сухопутных войск над полем боя днём и ночью при прямой видимости цели, для уничтожения объектов с заданными координатами круглосуточно в любых погодных условиях. В российских и украинских войсках получил прозвище «Грач».
Су-25 (изделие «Т-8», по НАТО: Frogfoot)
Самолет впервые взлетел 22 февраля 1975 года. Данные самолёты эксплуатируются с 1981 года, участвовали во множестве военных конфликтов. Самолеты будут состоять в строю ВВС России как минимум до 2020 года. В 2009 году Министерство обороны РФ объявило о возобновлении закупок штурмовиков этого типа для ВВС России.
История
Работа по созданию Су-25 началась в ОКБ П. О. Сухого в середине 70-х годов в инициативном порядке, когда стало понятно, что принятое в 1956 году решение об упразднении штурмовой авиации и передаче её функций истребителям-бомбардировщикам является ошибочным. Главным конструктором Су-25 являлся бывший командир танка Т-34, один из самых лучших авиаконструкторов XX века, Олег Сергеевич Самойлович (1926—1999).
При разработке штурмовика были произведены научно-исследовательские и опытно-конструкторские работы по 40 темам, сделано и испытано около 600 образцов и макетов. В феврале 1975 года прототип штурмовика, получивший рабочее обозначение Т-8, взлетел, а в 1980 г. штурмовик был принят на вооружение ВВС СССР под обозначением Су-25. В 1981 году эскадрилья Су-25 в составе 12 машин уже принимала участие в боевых действиях в Афганистане.
Конструкция
Двигатели

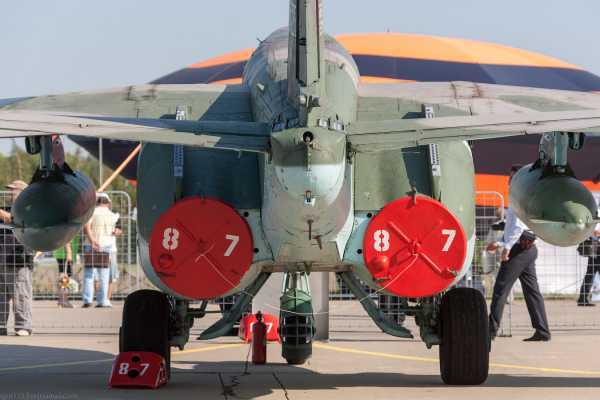

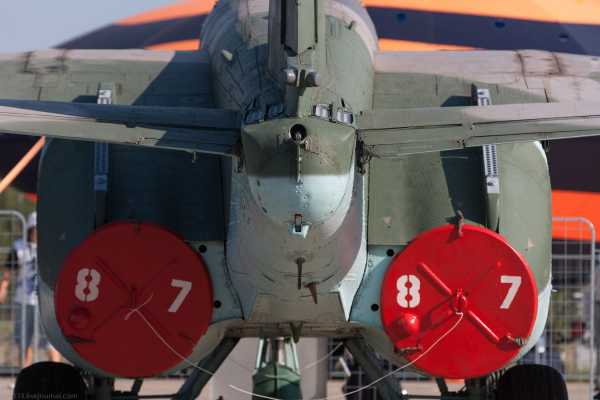

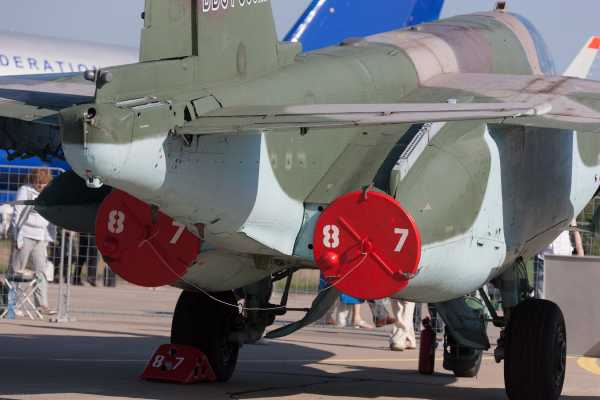

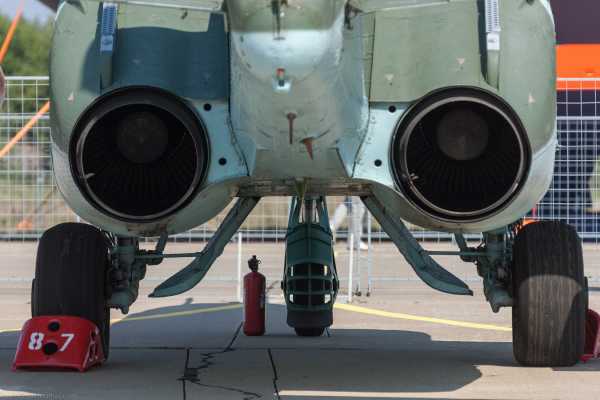

Двигатели Су-25 размещены по обеим сторонам фюзеляжа в специальных мотогондолах в месте сопряжения крыла с фюзеляжем. Двигатели оснащены нерегулируемыми соплом и воздухозаборником. Межремонтный ресурс составляет 500 часов.
Ранние версии Су-25 были оснащены двумя бесфорсажными одноконтурными турбореактивными двигателями Р-95Ш тягой по 4100 кгс каждый. Двигатели обладали средним удельным расходом топлива в 1,28 кг/кгс час, а так же автономным электрическим запуском.
Позже на штурмовики стали устанавливать более совершенные Р-195 с увеличенной до 4300 кгс тягой. Двигатели Р-195 долгое время являлись секретными, в частности, в показанном на авиасалоне во Франции в 1989 году самолёте Т-8-15 двигатели Р-195 были заменены на Р-95Ш. Конструкция была усилена по сравнению с прототипом Р-13. Двигатель способен выдержать прямое попадание 23-мм снаряда и сохраняет свою работоспособность при многочисленных менее серьёзных повреждениях. Так же было снижено ИК излучение, что делает самолёт менее уязвимым для ракет с инфракрасными головками самонаведения.
Двигатели Р-95 и Р-195 были признаны самыми надёжными в своём классе.
Большое внимание уделено живучести конструкции и экранированию систем с тем расчётом, чтобы одним попаданием средств поражения невозможно было вывести из строя оба двигателя. При выводе из строя одного двигателя самолёт способен продолжать полёт на другом.
Основным топливом для этих двигателей является авиационный керосин. Двигатели снабжаются топливом из 4 встроенных баков (2 в фюзеляже, по одному в каждом из полукрыльев) с общим объёмом до 3660 литров, также допускается подвеска до 2 подвесных топливных баков (ПТБ-800) ёмкость каждого по 840 литров. Таким образом, общий объём топливных баков может составлять до 5300 литров.
Защищённость, система жизнеобеспечения и спасения
Су-25 является высокозащищённым самолётом, на системы обеспечения боевой живучести приходится 7,2 % нормальной взлётной массы или 1050 кг. Жизненно важные системы штурмовика дублируются и экранируются менее важными.
Очень большое внимание уделено защите критически важных узлов и элементов — кабины пилота и топливной системы.

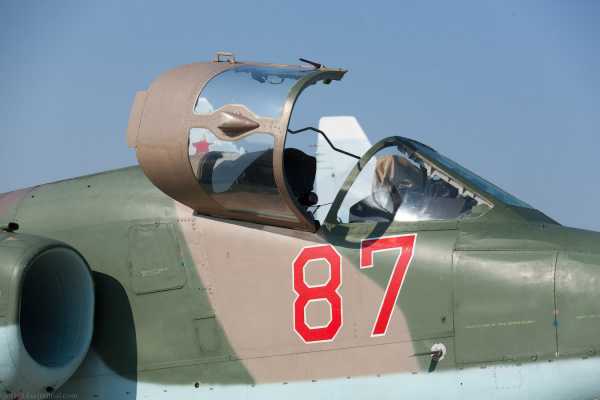

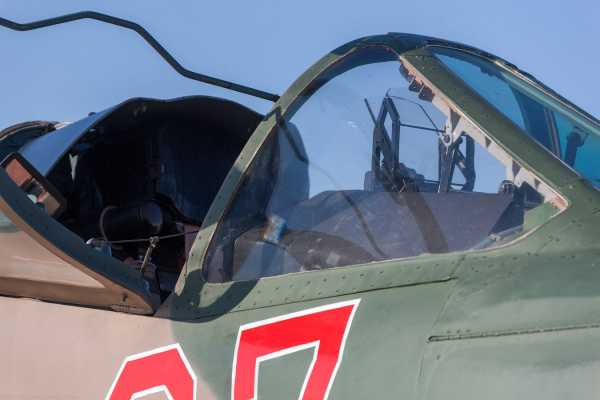

Кабина пилота делается сварной из авиационной титановой брони АБВТ-20. Толщина бронеплит составляет от 10 до 24 мм. Лобовое остекление обеспечивает противопульную защиту и представляет из себя стеклоблок толщиной 55 мм. Сзади пилот защищён бронеспинкой сделанной из стали толщиной 6 мм. Пилот почти полностью защищён от обстрела из любого ствольного оружия калибром до 12,7 мм, а по наиболее опасным направлениям — калибром до 30 мм.
При критическом поражении самолёта безопасность и спасение пилота обеспечивается катапультным креслом К-36Л, обеспечивающем спасение пилота на всех режимах, скоростях и высотах полёта. Перед катапультированием фонарь кабины отбрасывается. Управление катапультированием осуществляется вручную с помощью управляющих ручек, за которые нужно потянуть обеими руками.
Вооружение
Су-25 оборудывается мощным комплексом вооружения — авиапушками, авиабомбами различного калибра и назначения, управляемыми и неуправляемыми ракетами «воздух-земля», управляемыми ракетами «воздух-воздух». Всего на Су-25 может устанавливаться 32 вида вооружений. Штурмовик обладает встроенной 2-ствольной 30-мм авиационной пушкой ГШ-30-2, остальное вооружение размещается на самолёте в зависимости от типа поставленных задач. Самолёт снабжён 10 точками подвеса дополнительного вооружения и грузов (по 5 под каждым полукрылом). Для подвеса вооружений «воздух-поверхность» используются пилоны БДЗ-25, а для подвески управлемых ракет (УР) «воздух-воздух» — АПУ-60 (авиационные пусковые устройства).
Артиллерийское вооружение
Штурмовик вооружён ВПУ-17А (встроенной пушечной установкой) с двуствольной 30-мм авиапушкой ГШ-30-2 (индекс ГРАУ 9А623), сделанной по схеме Гаста. Авиапушка предназначается для поражения бронетехники, живой силы противника, а также воздушных целей на средних и близких дистанциях. Пушка относительно компактна для орудий такой скорострельности и калибра: длина ствола составляет 1,5 м, а её масса без боезапаса 105 кг. ГШ-30-2 закреплена неподвижно относительно планера, наведение осуществляется с помощью маневрирования самолёта. Питание пушки — ленточное. Управление стрельбой осуществляется с помощью электровоспламенения, с использованием постоянного тока напряжением 27 вольт. Полный боезапас составляет 250 патронов, причём авиапушка может израсходовать весь боезапас одной непрерывной очередью. Ствол позволяет произвести до 4000 выстрелов без ухудшения характеристик. Начальная скорость снаряда 900 м/с. Темп стрельбы данной авиапушки составляет 3000 выстрелов в минуту.
Пушка может вести огонь следующими типами боеприпасов:
-Осколочно-фугасный зажигательный снаряд ОФЗ-30,
-Осколочно-фугасный зажигательный трассирующий снаряд ОФЗТ-30,
-Бронебойно-разрывной снаряд БР-30,
-Многоэлементный снаряд МЭ-30.
-Также возможна установка на Су-25 дополнительного артиллерийского вооружения в виде подвесных пушечных контейнеров СППУ-22-1, каждый из которых снабжён двухствольной 23-мм пушкой ГШ-23, выполненной по схеме Гаста. Боекомплект каждого пушечного контейнера составляет 260 патронов. На самолёт может быть установлено до 4 подобных контейнеров.
Неуправляемые авиабомбы
В базовом варианте Су-25 может использовать следующие неуправляемые авиабомбы:
-ФАБ-100 одна или четыре бомбы (с использованием МБД2-67У) на подвеске
-ФАБ-250
-ФАБ-500
-САБ-100
-БетАБ-500
-БетАБ-500ШП
-РБК-250
-РРБК-500
-КМГУ-2
-ЗБ-500
-ОДАБ-500П
Неуправляемое ракетное оружие (НАР)
Су-25 может использовать блоки НАР со следующими ракетами с различными БЧ (боевой частью):
-С-5
-С-8
-С-13
-НАР по одной на подвеске:
-С-24Б
-С-25
Высокоточные бомбы и ракеты
Для применения управляемого оружия класса «воздух-поверхность» Су-25 (а также Су-17М4) снабжён лазерным дальномером-целеуказателем (ЛД) «Клен-ПС». После захвата цели и пуска ракеты пилот должен подсвечивать цель до её поражения. Из-за расположения ЛД в носовой части самолёта угол обзора направлен в переднюю полусферу, а не в нижнюю, именно поэтому в базовой модификации Су-25 не использует управляемые авиабомбы. Управляемые ракеты:
-С-25Л
-Х-25МЛ
-Х-29Л
Оружие «воздух-воздух»
Для самозащиты и борьбы с вертолётами Су-25 оснащён двумя управляемыми ракетами Р-60 малого радиуса действия с ИК головками самонаведения. Ракеты прикрепляются к авиационным пусковым устройствам АПУ-60, размещённым под крылом.
Поскольку ракеты Р-60 уже сняты с производства, а сроки их хранения заканчиваются, то при модернизации самолётов Су-25 ВВС России в версию Су-25СМ и Су-25СМ пилоны, предназначенные для пусковых устройств АПУ-60, демонтируются. На модернизированных штурмовиках Су-25СМ применяются ракеты Р-73, ПУ (пусковое устройство) которой подвешивается на крайние держатели БДЗ-25.
Навигационное и вспомогательное оборудование
-БКО «Талисман» — бортовой комплекс обороны для индивидуальной защиты боевых самолетов от управляемых ракет.
Модификации
-Су-25- боевой одноместный штурмовик
-Су-25К (коммерческий)- экспортный вариант Су-25. В преиод 1984-1989 построенно 180 машин. Также Су-25К назывался проект корабельного варианта штурмовика.
-Су-25Т- Спроектированный в 1984 году на основе Су-25УБ противотанковый штурмовик. Усилена центральная секция, в гаргроте вместо второй кабины размещено радиоэлектронное оборудование, изменена носовая часть, добавлен прицельный комплекс И-251 «Шквал», установлен ИЛС, а так же добавлена возможность использовать современные высокоточные боеприпасы, кабина герметична.
-Су-25УБ- Учебный двухместный штурмовик. Состоит на вооружении ВВС Грузии.
-Су-25СМ- Модернизированный боевой одноместный штурмовик. Обновлена авионика (от авиация и электроника, оно же БРЭО — бортовое радиоэлектронное оборудование), добавлен ИЛС (индикатор на лобовом стекле- система летательного аппарата, предназначенная для отображения символьной навигационно-пилотажной и специальной информации на лобовом стекле, на фоне закабинной обстановки. Использование ИЛС позволяет в значительной степени снизить вероятность информационной перегрузки пилота, вынужденного следить одновременно как за окружающим пространством, так и за показаниями многочисленных приборов. Эта технология, первоначально разработанная исключительно для военной авиации (в первую очередь для реактивных истребителей и вертолётов), в настоящее время находит применение в гражданской авиации и автомобилестроении.) и МФД (Многофункциональный индикатор/дисплей (англ. multi-functional display — MFD) — общий термин для многорежимного устройства отображения различной служебной графической и теле-информации в кабине летательного аппарата, выдаваемой бортовыми системами и датчиками. Режимы отображения информации могут переключаться как автоматически, так и вручную пилотом (оператором). Однорежимные устройства, как правило, имеют более конкретизированные названия, например «экран тактической обстановки»).
-Су-25КМ- Модернизированный Израилем Грузинский штурмовик. Обновлена авионика, плюс добавлена возможность применения боеприпасов НАТО.
-Су-28- Учебно-тренировочный самолёт. Серийно не производится.
-Су-25УТГ- Учебно-тренировочный самолёт для обучения взлёту и посадки на корабельную палубу
-Су-39- Противотанковый штурмовик, дальнейшее развитие Су-25Т. Снабжён радиолокационной станцией «Копьё-25» в подвесном контейнере.
-Су-25УБМ- Модернизированный двухместный штурмовик, созданный в качестве учебно-боевого варианта Су-25СМ и Су-39. В самолёте реализованы все наработки предыдущих модификаций. Базой для нового самолёта стал двухместный Су-25УБ. Радиоэлектронное оборудование дополнено комплексом бортового оборудования «Барс-2», а также планировалось добавить РЛС «Копьё» (на прототипе РЛС отсутствует). Предполагается, что самолёт может использоваться как в качестве тренировочного для одноместных модификаций, так и в качестве самостоятельной боевой единицы. Причём в последнем случае Су-25УБМ сможет производить разведку, наведение и координацию действий, превращаясь в воздушный командный пункт. Первый испытательный полёт новый самолёт совершил 6 декабря 2008 года на подмосковном аэродроме Кубинка. В 2011 году завершён первый этап ГСИ самолёта. Впервые самолет будет оборудован мощной системой РТР и РЭБ (радиоэлектронная борьба), а также комплексом БКО (бортовой комплекс обороны является средством радиоэлектронной борьбы и предназначен для индивидуальной защиты боевых самолетов от ракет класса «воздух-воздух» и «поверхность-воздух»).
-Су-25М1- Украинская модернизация Су-25. Снабжён модернизированным оборудованием украинских производителей — спутниковая навигация, новая система СВС (система воздушных сигналов современных летательных аппаратов представляет собой программно-аппаратную систему, предназначенную для измерения, вычисления и выдачи на индикацию экипажу ЛА и в бортовые системы (потребителям) информации о высотно-скоростных параметрах, а также о других параметрах, таких как температура воздуха, углы атаки и скольжения. Состоит из большой группы датчиков — приёмников воздушного давления (приёмников статического давления, динамического давления или комбинированных приёмников полного давления), датчиков заторможенного потока (скоростного напора) и ряда других датчиков, а также трубопроводов передачи давления (т.н. статических «С» и динамических «Д» линий), приборов обработки и преобразования, которые преобразуют получаемую информацию в электрические сигналы ( на которых работает основная масса оборудования самолёта). В децентрализованной СВС на борту самолёта имеется большая группа разнообразных приборов — КВ (корректор высоты), ИЧМ (индикатор числа маха), КЗСП (корректор-задатчик приборной скорости), измерительный комплекс реле давлений (ИКДРДФ) и т.д. Централизованная СВС, как правило, имеет единый вычислитель (например — централь скорости и высоты ЦСВ), который получаёт информацию от приёмников, преобразует её в пропорциональные электрические сигналы и выдаёт потребителям. В децентрализованной СВС в кабине экипажа применяются анероидно-мембранные приборы и указатели: высоты (например, высотомер ВД-20), скорости (например КУС-1500), вариометры и т.д. В централизованной СВС применяются электрические указатели скорости, высоты и других полётных параметров, либо информация выводится на МФИ. Как правило, даже в самом современном цифровом приборном оборудовании самолёта имеется место для резервного барометрического высотомера и указателя скорости, подключенные непосредствено к приёмникам давления), модернизированная радиостанция, современные счетчик прицела. Аналоговый прицел заменен на цифровой, что позволило повысить точность прицеливания приблизительно на 30%. Самолет способен теперь использовать штатное вооружение по наземным целям в любое время суток, в условиях плохой видимости и не выходя из-за облаков. Очень существенно, почти в 3 раза, повышен «потолок» применения вооружения. Установлен модуль воздушных параметров и бортовой регистр цифровых параметров БРЦП. Модернизированные одноместные штурмовики Су-25М1 оснащены новым ««цифровым» камуфляжем. Производство по модернизации штурмовика, происходит в Запорожье, на аэродроме Государственного предприятия «Запорожский государственный авиаремонтный завод».
-Су-25УБМ1- Украинская модернизация Су-25УБ аналог Су-25 М1.
Боевое применение
Гражданская война в Анголе (1975—2002)
ВВС Анголы получили небольшое количество Су-25 в конце 1980-х годов и активно применяли их против подразделений УНИТА на протяжении 1990-х годов.
Афганская война (1979—1989)
Весной 1980 года четыре Су-25 проходили в Афганистане боевую оценку, показав полное превосходство над своими конкурентами Як-38. С середины 1981 года в Афганском конфликте участвовала одна эскадрилья Су-25, в 1984 году она была увеличенна до авиаполка. Боевые действия обнаружили высокую живучесть и манёвренность штурмовика. Сравнительно невысокая скорость позволяла ему наносить очень точные удары, чего обычно лишены истребители-бомбардировщики. В Афганистане Су-25 получил своё прозвище «Грач», став самым известным самолётом той войны. После появления у моджахедов ПЗРК «Стингер» в 1987 году штурмовик подвергся модернизации с целью увеличения живучести.
Одним из пилотов «Грачей» в Афганистане был Александр Руцкой(будущий вице-президент Российской Федерации). За время участия в боевых действиях он был дважды сбит — в апреле 1986 года огнём с земли и в августе 1988 года пакистанским истребителем F-16.
В среднем на каждый сбитый Су-25 приходилось по 80-90 боевых повреждений, известны случаи, когда на базу возвращались самолёты со 150 пробоинами! Большинство источников говорит о потере в Афганистане 23 штурмовиков Су-25 и 8 пилотов, при этом замечено, что не было зафиксированно ни одного случая потери самолёта из-за взрыва топливных баков или гибели пилота (хотя существует мнение, что самолёт ст. лейтенанта Шумихина был потерян в результате поражения пилота огнём с земли). Исследователь Виктор Марковский считает эти данные неполными и, ссылаясь на документы ВВС 40-й Армии и КП ВВС ТуркВО, информирует о потере 33 штурмовиков и 12 пилотов, замечая, что при этой оценке он не учитывал несколько самолётов, списанных из-за боевых и небоевых повреждений. В книгах Марковского и Ильдара Бедретдинова, а также в некоторых других источниках можно найти описание обстоятельств потери в Афганистане 34 штурмовиков (в том числе 24 в воздухе и 10 на земле) и имена 12 погибших пилотов Су-25.
Ирано-иракская война (1980—1988)
Су-25 поступили на вооружение Ирака во второй половине 1980-х годов. По одним данным, они учавствовали в войне очень интенсивно, по другим — произвели буквально несколько боевых вылетов. Об эффективности их применения, а так же возможных потерях ничего не известно.
Война в Персидском заливе (1991)
Иракские Су-25 не совершили ниодного боевого вылета в ходе этой войны, но понесли боевые потери. Семь самолётов перелетели в Иран, где были зачисленны в состав местных ВВС, ещё два были сбиты американскими истребителями F-15 во время попытки перелёта и некоторое число уничтожено авиацией НАТО на земле. Всего Ирак потерял 31 Су-25.
Гражданская война в Таджикистане (1992—1997)
В ходе войны действовали Су-25 ВВС России и Узбекистана.
Абхазская война (1992—1993)
Грузия применяла в войне свои Су-25. Несколько самолётов было уничтоженно абхазской ПВО. Так же известен по крайней мере один случай участия в войне Су-25 ВВС России.
Карабахская война (1991—1994)
Су-25 был первым боевым самолётом, принявшим участие в Карабахской войне. В апреле 1992 года пилот ВВС России азербайджанец Вагиф Курбанов угнал свой штурмовик в Азербайджан и совершал на нём боевые вылеты, пока его не сбили. Позднее Азербайджан получил ещё несколько самолётов. К концу войны своими Су-25 располагала и Армения.
Первая чеченская война (1994—1996)
Су-25 являлся основным боевым самолётом, использовавшимся ВВС России в Чеченском конфликте. В самом начале боевых действий штурмовики Су-25 уничтожили на земле всю чеченскую авиацию. Наиболее активно эти самолёты действовали зимой и весной 1995 года; в дальнейшем авиация применялась эпизодически из-за характера войны после июньского перемирия. Штурмовики снова подтвердили свою высокую эффективность. Боевые потери составили 5 самолётов (четыре сбиты и один списан из-за полученных боевых повреждений). Несмотря на высокую боевую живучесть Су-25, один из самолётов был потерян в результате гибели пилота от огня противника из крупнокалиберного станкового пулемёта ДШК — пули пробили небронированное боковое стекло кабины.
Война в Конго (1997—2002)
8 штурмовиков были закуплены Республикой Конго в 1999 году. Все боевые вылеты совершались наёмными пилотами из России, Украины и Белоруссии (т.к. в национальных ВВС Республики Конго отсутствовали подготовленные пилоты).
Эфиопо-эритрейский конфликт (1998—2000)
Обе стороны имели на вооружении Су-25 к началу третьей части боевых действий (май—июнь 2000 года). Замечено применение эфиопскими штурмовиками управляемых ракет Х-25 и Х-29.
Вторая чеченская война (1999—2000)
Как и в первой войне, Су-25 часто использовались для оказания непосредственной авиационной поддержки наземным подразделениям федеральных сил, а так же совершали вылеты на «свободную охоту». Активность действий авиации резко снизилась после завершения основной части боевых действий весной 2000 года. К середине 2001 года было потеряно 6 самолётов.
Другие конфликты
18 июля 2000 года перуанский Су-25 уничтожил самолёт, перевозящий наркотики.
Конфликт в Македонии (2001)
Непосредственно во время боевых действий ВВС Македонии получили из Украины несколько Су-25 и использовали их для ударов по позициям албанцев.
Французско-Ивуарский конфликт (2004)
Днем 6 ноября самолёт Су-25 Ивуарских ВВС, атаковал позиции французских миротворцев, в результате чего 9 человек были убиты, 31 ранен. Через несколько часов французская авиация нанесла ответный удар по аэропорту Ямусукро и уничтожила на земле оба имевшихся у Кот-д’Ивуара Су-25.
Вооружённый конфликт в Южной Осетии (2008)
Штурмовики Су-25 интенсивно применялись ВВС России и Грузии. В ходе конфликта официально подтверждённые потери ВВС России составили три Су-25, ещё четыре были довольно серьёзно повреждены, что значительно превысило потери и повреждения остальных типов применённых самолётов. Южноосетинской и российской сторонами в разное время было заявлено об уничтожении ряда грузинских самолётов.
В войне были применены Су-25СМ, но из-за того что на этих самолетах отсутствовала система РЭБ, они довольно часто попадали под огонь противника. Устаревший прицельный комплекс не позволял самолету работать в плохих метеоусловиях, а также применять ракеты Х-25/29 ночью, в основном штурмовик использовал НАР и авиабомбы.
Дарфурский конфликт
По данным международной организации Amnesty International, Судан неоднократно применял Су-25 для атак как на военные так и на гражданские объекты в Дарфуре. Штурмовики были поставлены из Белоруссии в 2008—2010 годах; согласно условиям эмбарго, наложенного на Судан ООН, поставляемое в страну оружие не должно быть использованно в боевых действиях в Дарфуре.
Вооружённый конфликт на востоке Украины (с 2014)

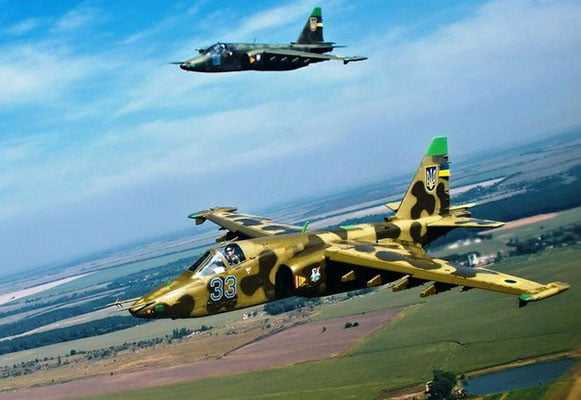

Штурмовики Су-25 применяются в составе ВВС Украины в ходе гражданской войны на востоке Украины. По состоянию на 22 августа 2014 г., подтвержденные украинской стороной потери данных самолетов составили: уничтоженными в результате боевых действий — 3 единицы, поврежденными — 3 единицы. Информация о сбитом 20 августа Су-25 является ошибочной, на самом деле, по уточненной Советом национальной безопасности и обороны Украины информации, был сбит фронтовой бомбардировщик Су-24М.
Вооружённый конфликт на севере Ирака (2014)
Приобретённые Ираком у России и поставленные в конце июня 2014 года Су-25, совершили первые боевые вылеты 25 декабря в небе над окрестностями иракского города Тикрит в провинции Салах-эд-Дин, тем самым обратив в бегство боевиков экстремистской организации «Исламское государство»
Характеристики (ТТХ)
Технические характеристики Су-25
-Экипаж: 1 пилот
-Длина: 15,36 м (с ПВД)
-Размах крыла: 14,36 м
-Высота: 4,8 м
-Площадь крыла: 30,1 кв.м.
-Коэффициент удлинения крыла: 6
-Коэффициент сужения крыла: 3,38
-Угол стреловидности по передней кромке: 20 град
-Поперечное V крыла: -2,5 град
-База шасси: 3,57 м
-Колея шасси: 2,51 м
-Масса пустого: 9315 кг
-Масса снаряжённого: 11 600 кг
-Нормальная взлётная масса: 14 600 кг
-Максимальная взлётная масса: 17 600 кг
-Масса топлива во внутренних баках: 3000 кг
-Масса броневой защиты: 595 кг
-фонарь: 48,5 кг лобовое (бронестекло)
-кабина пилота: 424,9 кг
-топливная и масляная системы: 121,6 кг
-Масса протектора: 160 кг
-Силовая установка: 2 х ТРД Р-95Ш
-Тяга: 2 х 4100 кгс (40,2 кН)
Лётные характеристики
Максимальная скорость: 950 км/ч (с норм. боевой нагрузкой)
Крейсерская скорость: 750 км/ч
-Посадочная скорость: 210 км/ч
Боевой радиус: 300 км
Практическая дальность: (с норм. боевой нагрузкой)
-на высоте:
-без ПТБ: 640 км
-с 4х ПТБ-800: 1250 км
-у земли:
-без ПТБ: 495 км
-с 4х ПТБ-800: 750 км
Перегоночная дальность: 1950 км
Практический потолок: 7000 м
-Максимальная высота боевого применения: 5000 м
-Радиус виража: 680 м (при норм. боевой нагрузке на 1500 м при 555 км/ч)
-Скороподъёмность: 60 м/с (у земли с нагрузкой 1000 кг)
-Нагрузка на крыло: 485 кг/кв.м. (при норм. взлётной массе)
-Тяговооружённость: 0,56 / 0,466 (при норм./макс. взлётной массе)
Длина разбега:
-на бетонной ВПП: 550 м
-на грунтовой ВПП: 600 м
Длина пробега: (без тормозного парашюта)
-на бетонной ВПП: 600 м
-на грунтовой ВПП: 700 м
Максимальная эксплуатационная перегрузка:
-с нормальной боевой нагрузкой: + 6,5g
-с максимальной боевой нагрузкой: + 5,2g
Вооружение
Стрелково-пушечное: двухствольная 30-мм пушка ГШ-30-2 с боезапасом 250 патронов
Точки подвески: 10
Боевая нагрузка:
-нормальная: 1400 кг (4х ФАБ-250, 2х Р-60, боезапас пушки)
-максимальная: 4400 кг
Управляемые ракеты:
-ракеты «воздух-воздух»: 2 х Р-60 (АА-8)
-ракеты «воздух-поверхность»: 4 х Х-25МЛ или Х-25МЛП или С-25Л или 2 х Х-29Л
Неуправляемые ракеты:
-256 (8 х 32) х 57 мм С-5 в блоках УБ-32 или
-160 (8 х 20) х 80 мм С-8 в блоках Б-8 или
-40 (8 х 5) х 122 мм С-13 в блоках Б-13 или
-8 х 240 мм С-24 или 266 мм С-25
Бомбы: свободнопадающие и корректируемые различного назначения, бомбовые кассеты
-8 х 500 кг (ФАБ-500, РБК-500 и т. д.) или
-8 х 250 кг (ФАБ-250, РБК-250 и т. д.) или
-8 или 32 х 100 кг или
-8 х контейнеров КМГУ-2
Пушечные контейнеры: 4 х СППУ-22-1 с двухствольной 23-мм пушкой ГШ-23 с 260 патронов
Авионика
-Лазерная станция подсвета: «Клен-ПС»
-Масса: 82 кг
-Точность измерения дальности: +…- 5 м
-Угол отклонения лазера:
-по высоте: ?30 град/+6 град
-по азимуту: +…- 12 град
-Спутниковая система навигации ГЛОНАСС (для Су-25СМ)
Состоит на вооружении
-Россия: в строю находится около 200 самолётов этого типа и ещё около 100 находится на хранении.
-Азербайджан: 19 Су-25 поставлены из Белоруссии и из Грузии + 5 Су-25 поставлены из Украины.
-Ангола
-Армения
-Белоруссия
-Болгария
-Гамбия
-Грузия
-Демократическая Республика Конго
-Ирак
-Иран
-Казахстан
-КНДР
-Перу
-Судан
-Туркмения
-Узбекистан
-Украина
-Чад
-Экваториальная Гвинея
-Эритрея
-Эфиопия.
wartools.ru
Летно-технические характеристики штурмовика Су-25 — РИА Новости, 12.06.2012
Постройка опытного самолета Т8-1 была завершена в ноябре 1974 года, первый полет выполнен 22 февраля 1975 года. Заводские испытания двух опытных самолетов Су-25 продолжались до октября 1976 года, после чего машины были поставлены на доработку.
С 1978 года начались государственные испытания самолета, которые продолжались до 1980 года.
Официально принят на вооружение постановлением правительства от 31 марта 1987 года. К этому времени самолет уже 8 лет выпускался серийно, из них 6 лет эксплуатировался в строю и участвовал в боевых действиях в Афганистане.
Летно-технические характеристики Су-25
Габариты:
длина — 15,53 м
высота — 4,8 м
размах крыла — 14,36 м
площадь крыла — 30,1 кв. м
Масса:
пустого — 9315 кг
взлетная нормальная — 14600 кг
взлетная максимальная — 17533 кг
Боевая нагрузка:
нормальная — 1400 кг
максимальная — 4400 кг
Скорость:
максимальная у земли — 970 км/ч
крейсерская — 750 км/ч
посадочная — 210 км/ч
Дальность полета максимальная:
у земли — 750 км
на высоте — 1250 км
Радиус действия — 300 км
Практический потолок — 7000 м
Экипаж — 1 человек
Запас топлива — 3000 кг
Самолет имеет несколько модификаций:
Су-25 — первая серийная модификация штурмовика; Су-25УБ — двухместные учебно-боевые самолеты; Су-25УТ, Су-28 — двухместная учебная версия; Су-25УБК — экспортный вариант самолета Су-25УБ; Су-25УТГ — двухместный самолет для отработки техники посадки с использованием наземных и палубных аэрофинишеров; Су-25БМ — самолет-буксировщик мишеней; Су-25К — экспортный вариант Су-25; Су-25Т — противотанковый штурмовик с новым радиоэлектронным оборудованием и вооружением; Су-25ТК — экспортный вариант Су-25Т; Су-25ТМ, Су-39 — всепогодный противотанковый штурмовик.
Вооружение серийного армейского самолета-штурмовика состоит из средств поражения наземных и воздушных целей и системы управления оружием (СУО), обеспечивающей надежное поражение различными способами в условиях их визуальной видимости.
Самолет имеет 10 узлов подвески, расположенных под крылом, на восьми из них, рассчитанных на погрузку 500 кг, он несет различное вооружение следующих типов: бомбардированное; управляемое ракетное; неуправляемое ракетное; пушечное (артиллерийское), а на двух остальных — управляемые ракеты (УР) воздух-воздух для ближнего боя. Всего на самолет может быть установлено 32 вида оружия, в том числе высокоточное.
Су-25 рассчитан на эксплуатацию минимально подготовленным летным и наземным составом. Время подготовки самолета к вылету незначительно.
Специальный аэромобильный комплекс наземного обслуживания АМК-8 обеспечивает автономное базирование штурмовика на ограниченно оборудованных грунтовых аэродромах.
Серийный выпуск Су-25 был завершен в 1992 году и, по данным западных экспертов, составил приблизительно 700 самолетов всех модификаций.
Одноместные штурмовики (Су-25, Су-25БМ и Су-25Т/ТМ) производились на авиазаводе в Тбилиси, двухместные (Су-25УБ и Су-25УТГ) — в Улан-Удэ.
В настоящее время различные варианты Су-25 находятся на вооружении ВВС России, Украины, Белоруссии, Грузии, Узбекистана, Чехии, Словакии, Болгарии, Анголы, Афганистана, КНДР и Ирака и др.
До 2020 года в войска должен начать поступать новый самолет-штурмовик с двойным управлением на базе Су-25. Он будет рассчитан на двух летчиков: штурмана и оператора.
Перспективная машина должна прийти на смену Су-25СМ, который, в свою очередь, явился результатом глубокой модернизацию Су-25.
Су-25СМ от стандартной машины отличает значительно более широкий спектр вооружения. Модернизация коснулась комплексов связи радиолокационного оборудования и прицельно-навигационного комплекса.
В частях ВВС РФ модернизировано свыше 30 штурмовиков Су-25, и до 2020 года планируется модернизировать около 80 этих боевых машин.
Материал подготовлен на основе информации РИА Новости и открытых источников
ria.ru
Самолет Су-25 Грач: технические характеристики, фото, вооружение
Су-25 – бронированный дозвуковой военный самолет. Этот самолет прекрасно справляется со своей задачей, а именно с поражением наземных целей. Самолет Су-25 способен функционировать на небольшой высоте. Максимальная высота полета равна 10 000 м.
Самолет сконструирован по стандартной схеме. Особенности конструкции можно увидеть на фото крупным планом ниже. У него высоко расположены крылья, выполненные в форме трапеции. Каждое крыло оснащено механизацией в виде пред- и закрылков, тормозных щитков (расположенных на концах крыльев). Благодаря такой механизации данный штурмовик характеризуется прекрасной маневренностью. У авиалайнера два двигателя, которые расположены под крыльями, в зоне присоединения крыла к фюзеляжу. У него однокилевое хвостовое оперение. Штурмовик Су-25 имеет надежные двигатели.

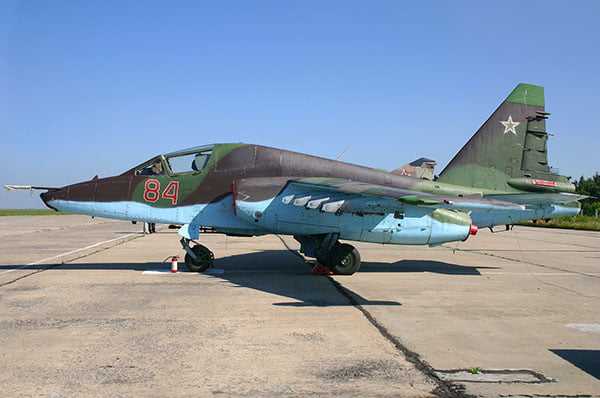

Самолет Су-25
Первые модели были оснащены Р-95Ш. Но впоследствии разработчики провели модернизацию. На более современные модели устанавливали Р-195 с улучшенными техническими характеристиками. Новые двигатели были способны выдерживать более мощные снаряды. Кроме того, они характеризовались меньшей видимостью в инфракрасном диапазоне. Двигатель имеет специфическую конструкцию, которая разработана с целью снижения к минимуму вероятность выведения его из строя. А поскольку у данной модели самолета два двигателя, вероятность выхода из строя обоих сразу минимальна. У данной модели авиалайнера четыре бака. Разработчики сделали все возможное, чтобы обеспечить им максимальную безопасность. Также разработчики предусмотрели возможность подвешивать больше топливных баков.
В процессе разработки авиалайнера грач Су-25 особое внимание уделялось обеспечению максимальной защищенности летчика и авиалайнера. Разработчики стремились сделать самолет максимально живучим и устойчивым к разного рода воздействиям. Для этих целей каждую важную систему продублировали. Также особое внимание уделили кабине пилота. В этом авиалайнере летчика защищает титановая броня, толщина которой составляет 30 мм. Сверху в качестве защиты использовано бронированное стекло. Это стекло обеспечивает летчику защиту от обстрелов из оружия калибром 12 мм. В кабине есть кресло с функцией катапульты. Оно способно обеспечить спасение пилота даже при высокой скорости движения штурмовика.
Нельзя не отметить вооружение, которое представлено мощным комплексом. Оно состоит из:
- авиационных пушек;
- управляемых ракет;
- неуправляемых ракет;
- авиабомб.
Российский штурмовик Су 25 «Грач»
Разработчики предусмотрели возможность устанавливать на самолет до 32-х видов вооружений. Самолет имеет установленную пушку (30 мм). Все остальные бомбы, пушки и ракеты можно устанавливать на штурмовик исходя из конкретного боевого применения. Под каждым крылом расположено по 5 точек подвесок. Предусмотрена возможность использовать 10 и более авиабомб (неуправляемых), которые весят до 500 кг. Также можно устанавливать ракеты и 3 разных вида неуправляемых ракет. Чтобы летчик мог управлять всем этим вооружением, штурмовик оснащен лазерным целеуказателем. Летчик может использовать этот указатель, чтобы подсвечивать цель до тех пор, пока она не будет поражена. Такое вооружение Су-25 обеспечивает хорошую поддержку войскам.
Эта модель штурмовика имеет 3-опорное шасси, благодаря которому удается осуществлять взлет и посадку на плохо оборудованных аэродромах. После применения этого самолета в Афганистане стало понятно, что необходимо модернизировать навигационное оборудование. Визуальная навигация оказалась недостаточной в условиях современной военной ситуации. Поэтому на последние модели установили радиоэлектронное оборудование. Модернизированные штурмовики стали «рабочей лошадкой» ВКС России в Сирии.
Технические характеристики Су-25
Длина этого штурмовика 15,36 м. Высота составляет 4,8 м. Размах крыльев – 14,36 м. Площадь одного крыла равна 33,7 м. Весит такой штурмовик 9500 кг. Нормальная взлетная масса составляет 14 600 кг, а максимальная взлетная масса равна 17 600 кг. Эта модель самолета способна развивать скорость до 975 км/ч. На небольшой высоте радиус действия равен 750 км, а на большой высоте – 1250 км. Максимальная высота, на которой возможно боевое применение Су-25, составляет 5000 м. Самолет рассчитан на 1 человека (пилота).
История создания
Во второй половине XX века у Советской армии не было надежного маневренного штурмовика, который предназначался для поддержки войск. После проведения масштабных учений в 70-х годах необходимость создания штурмовика стала очевидной. Имеющиеся на то время самолеты не обладали надежной защитой и не были устойчивыми к действиям зенитной артиллерии. Требовалось создать модель, аналогичную Ил-2, но новый штурмовик должен был быть выполнен на новом технологическом уровне. Был создан штурмовик, который впервые взлетел в 1975 году. Он принимал участие в военных действиях в Афганистане. Здесь штурмовик прекрасно показал себя даже в тяжелых условиях.
Постепенно этот штурмовик совершенствовали и модернизировали. В 1984 году были установлены дополнительные кассеты с ИК-ловушками. Спустя 2 года в ответ на появление у противника самолетов ПЗРК с новейшей системой навигации разработчики Су-25 взялись за увеличение живучести штурмовика. Изменили систему прокладки трубопроводов, усилили их защиту. В хвостовой части установили систему пожаротушения. На протяжении восьми лет эти самолеты принимали участие в военных действиях в Афганистане. Было совершено 60000 вылетов. В результате было потеряно 23 самолета. Самолеты демонстрировали живучесть, приземляясь на аэродроме со 150 и более пробоинами. Ни один из этих штурмовиков не был потерян вследствие гибели пилота или взрыва баков.
Вконтакте
Одноклассники
Google+
samoleting.ru
Описание Су-25Многие последние советские боевые самолеты появились благодаря прототипам США. В этом случае сходство с Нортроп A-9A, проигравшему в соревнованиях новому А10-А, было более, чем случайностью. Су-25 по сравнению с А10-А значительно меньше и легче, но имеет большую мощность и скорость. Предназначение Су-25 не изменилось — поддержка сухопутных войск, уничтожение тяжелой техники, укреплений и других хорошо защищенных целей. Поэтому в конструкции самолета учтены требования укороченности фюзеляжа, независимости от наземных служб, хорошей маневренности на малой высоте и высокой устойчивости к наземному огню вплоть до 23-мм калибра. Су-25 был существенно легче и компактнее, чем американские эквиваленты и обладал меньшей броневой защитой. Советские конструкторы уделяли внимание не способности поврежденного самолета выживать в сражении, а умению избежать обстрела с земли. Су-25 был оснащен более мощными турбореактивными двигателями, а не турбовентиляторными, установленными в А-10А. Крыло, выбранное для самолета, было довольно тонким с высокоскоростным пленочным покрытием и требуемыми характеристиками по полету на низкой высоте. Высокая сопротивляемость штопору, тяговооруженность и маневренность были достигнуты благодаря установке предкрылок по полной длине крыла и двухщелевых закрылок. Су-25 — хорошо сделанный и важный самолет, являющийся отличным примером современной российской философии проектирования самолетов. Вооружение штурмовика может быть разным и включает ракеты АС-7 класса «воздух-воздух» и АА-8 для самообороны. Боевое применение Су-25Основным театром боевых действий для Су-25 был Афганистан. За все время эксплуатации (в Афганистане) самолеты сделали около 60000 боевых вылетов, в среднем по 3000 вылетов на самолет, выполняя в день по 6 — 8 боевых вылетов. При этом были показаны высокие боевые и летные качества самолета, а также его неприхотливость, мощная система БЖ и высокая ремонтопригодность. За все время войны в Афганистане было потеряно 23 штурмовика и это почти за 9 лет! ОКБ П.О.Сухого был получен огромный опыт эксплуатации Су-25 в боевых условиях. За время боевых действий в Афганистане не было ни одного случая взрыва баков или потери самолета из-за гибели летчика. Более того, известен случай, когда самолет был сбит только попаданием второй ракеты, причем летчик был спасен броневой защитой кабины и фонаря. Статистика показывает, что самолеты Су-25 имели одну боевую потерю на 80-90 боевых повреждений, что в 4 — 6 раз лучше, чем у самолетов других типов. !!Модификации Су-25 Источники
Су-25 на форуме
СсылкиФотогалерея Су-25 |
www.airbase.ru
МАКС-2011 ч.25 : штурмовик Су-25СМ.
Су-25СМ (по кодификации НАТО «Лягушачья лапка», Frogfoot) это модернизированный боевой одноместный штурмовик Су-25. Обновлена авионика, добавлен ИЛС и МФД. Стоит признать,что я ничего не понимаю в боевой авиации и сильно путаюсь в тех данных,которые можно накопать на просторах интернета.
и других источников найденных мною в инете и литературе.
Самолет разработки 1970 годов уже устарел, в первую очередь — по составу бортового радиоэлектронного оборудования и из-за невозможности применять современное высокоточное оружие. Именно эта проблема и решалась при создании Су-25СМ. Большинство новых систем для Су-25СМ разрабатывали не «с нуля», а использовали уже испытанные и выпускаемые серийно изделия. Это позволило снизить стоимость разработки, серийного производства и эксплуатации авиационного комплекса.
Этот штурмовик должен быть относительно дешевым, быстровоспроизводимым самолётом, рассчитанным на массового лётчика военного времени. Поэтому одной из задач, стоявшей перед создателями Су-25СМ, являлось снижение затрат на модернизацию, а так же на переподготовку личного состава. В частности, в отличие от большинства зарубежных самолётов тактического назначения, Су-25СМ получил не два, а один МФЦИ. Как показали исследования, этого оказалось вполне достаточно.
Модернизированный штурмовик Су-25СМ (Т-8СМ) должен был работать в сложных погодных условиях, характерных для Центральной и Восточной Европы, когда 75% дней в году нижний край облачности находится на высотах менее 400 м. А это значит, что рабочая высота бомбометания должна составлять 200-300 м. При этом сброс боеприпасов должен был выполнятся как с горизонтального полёта, так и со сложных видов манёвра при сохранении высокой точности поражения цели.
Первые четыре опытных Су-25СМ (Т-8СМ-1 — Т-8СМ-4) для проведения испытаний в 929 ГЛИЦ МО РФ в Ахтубинске были модернизированы на 121 АРЗ в 2002-2004 гг.
Работы осуществлялись под руководством и в кооперации с ОКБ Сухого и НПК «Штурмовики Сухого». Облёт первого модернизированного Т-8СМ-1 был выполнен 5 марта 2002 года летчиком-испытателем ОКБ И.Е.Соловьёвым. В 2005 году Государственные лётные испытания самолёта были завершены. На 2006 г. была назначена программа специальных лётных испытаний (СЛИ). Комплекс успешно прошел испытания, и доработки были утверждены для серийной модернизации, как впоследствии оказалось по модернизации первого этапа, т.е. как Су-25СМ1.
Летом 2007 г. два из первых четырех Су-25СМ были переведены в липецкий Центр боевого применения и переучивания летного состава — ЦБП ПЛС (Т-8СМ-1 с б/н 33 красный(теперь это наш самолет 87 красный) и Т-8СМ-2 с б/н 19 красный).
Разработчики штурмовика практически полностью обновили БРЭО. По ряду причин от РЛПК-25СМ на базе РЛС «Копье» пришлось отказаться. Но на штурмовике от старого БРЭО практически остался лишь лазерный прицел-дальномер «Клён-ПС», который в обозримом будущем планируется заменить на модернизированный, обладающий большей мощностью и точностью. Планер самолёта был полностью сохранён от Су-25. Таким образом, в конструкцию существующего фюзеляжа, сохранившего первоначальную конфигурацию, было вписано обновлённое оборудование — радиоэлектронные системы, блоки, электрические жгуты.
При модернизации штурмовиков Су-25 в Су-25СМ было решено сохранить силовую установку — два ТРД Р-95Ш тягой по 4100 кг, доказавшую высокую надежность и живучесть. Кроме того, двигатель имел резервы по повышению его ресурса. На двигателе Су-25СМ, по аналогии с Су-25Т, выполнена доработка, связанная с помпажем. Это позволило расширить допустимые режимы применения оружия вне зависимости от режимов полёта. После доработки двигателя под систему электронного сигнализатора вращающегося срыва (ЭСВС) двигатели получали индекс Р-95Ш литер СМ. При капитальном ремонте штурмовика вместо Р-95Ш возможна установка двигателя Р-195. В случае переделки Су-25БМ в Су-25СМ на модернизированный штурмовик может уставнавливаться двигатель Р-195.
Переход на новую авионику позволил примерно 300 кг сократить массу бортовой аппаратуры. Это позволило перенести из хвостовой части (наиболее уязвимой при обстреле ракетами или переносными зенитно-ракетными комплексами (ПЗРК) с тепловыми головками самонаведения (ТГС)) ряд блоков в значительно более лучше защищённую носовую часть штурмовика. Предусмотрен ряд доработок, связанных с повышением боевой живучести машины. Эти усовершенствования частично уже внедрены на последних сериях Су-25. Для модернизации, в первую очередь, передаются машины более позднего выпуска (10-й серии, которя стала выпускаться в 1987 году), которые ещё имеют высокий невыработанный ресурс, и на которых уже реализован ряд усовершенствований в области боевой живучести. Масса пустого самолета после модернизации практически не менялась.
Боевые возможности штурмовика были расширены за счет использования нового прицельно-навигационного комплекса ПрНК-25СМ («56СМ») «Барс», разработанного для Су-25СМ. Комплекс включает новую цифровую вычислительную машину ЦВМ-90 (разработчик — объединение «Электроавтоматика»), а так же системы обработки и отображения информации, спутниковой и ближней навигации, станцию радиотехнической разведки, самолётный ответчик, автоматический радиокомпас, цифро-аналоговую систему управлением оружием, бортовую систему сбора, обработки и регистрации полетной информации «Карат-Б-25» и ряд других систем.
На машинах устанавливается станция предупреждения о радиолокационном облучении Л-150 «Пастель». В носовой части штурмовика смонтирована лазерная станция подсвета и дальнометрирования «Клен-ПС», обеспечивающая, помимо всего прочего, наведения управляемых ракет с лазерными головками самонаведения.
Машины, модернизируемые с 2013 года (в версии Су-25СМ3), получают новейшую станцию РЭБ «Витебск-25», а также могут использовать корректируемые авиабомбы с лазерным и телевизионным наведением.
Число Су-25СМ в ВВС к 2020 году превысит 130 единиц. Машины не строятся заново, а модернизируются вместе с капитальным ремонтом из самолетов Су-25, имеющихся в наличии.
Кабина модернизированного штурмовика оснащена одним многофункциональным цветным индикатором (МФЦИ), на который может выводиться полётная, картографическая, тактическая и прицельная информация. В частности, на фоне цифровой географической карты местности может проецироваться информация о расположении линии фронта, размещении и зонах досягаемости разведанных средств ПВО и пр.
Вместо авиационного стрелкового прицела АСП-17БЦ-8 (основной рабочий инструмент лётчика при выполнении атаки) штурмовик получил широкоугольный индикатор на лобовом стекле (ИЛС). Он оснащён электронно-лучевой трубкой (ЭЛТ) повышенной яркости, что позволяет использовать ИЛС практически при прямой солнечной засветке. На ИЛС выводится вся необходимая для пилотирования и атаки информация. Су-25СМ, как и Су-25 не имеет автопилота.
Модернизированный штурмовик получил систему управления вооружением «39ПМ», которая совместно с «56СМ» (ПрНК-25СМ «Барс») обеспечивает применение:
— неуправляемых и управляемых авиационных ракет,
— неуправляемых авиабомб,
— встроенной неподвижной пушечной установки с переменным темпом стрельбы,
— однотипных и смешанных вариантов вооружения,
— сброс ПТБ.
Встроенная система контроля бортового оборудования позволяет значительно снизить трудозатраты при подготовке самолета к повторному вылету. Благодаря этому время на техобслуживание нового штурмовика сократилось на 25-30% по сравнению с базовой моделью.
Точность навигации и боевого применения неуправляемого авиационного вооружения возросла в два-три раза, а в бомбардировочном применении достигла уровня точности управляемых средств поражения.
В результате модернизации Су-25СМ стал самолётом с новым целевым предназначением и эффективностью боевого применения, возросшей в 1,5 раза. Благодаря использованию современной инерциально-спутниковой навигационной системы достигнута точность определения координат порядка 15 м с коррекцией и 200 м — без спутниковой коррекции.
Впервые на самолетах фронтовой авиации был применён переменный темп стрельбы из пушечной установки, что значительно увеличивает возможности по количеству атак на цель. Неподвижная пушечная установка ВПУ-17А с двуствольной 30-мм авиапушкой ГШ-2-30 (9-А-623) получила переменный темп стрельбы 1:1, 1:4, 1:8, 1:16.
Реализованы новые режимы боевого применения, которые позволяют использовать управляемые ракеты «воздух — поверхность» с горизонтального полета за счет использования точного программно-корректируемого сопровождения цели.
Су-25СМ способен поразить две цели в одной атаке, а использование навигационного бомбометания ночью и в сложных метеоусловиях является для него, в отличие от обычного Су-25, стандартной боевой задачей.
По сравнению с обычным Су-25 изменился состав нормальной боевой нагрузки — 2 ФАБ-500 и 2 Р-73 вместо 4 ФАБ-250 и 2 Р-60. Из управляемого оружия «воздух-поверхность» на штурмовике могут применятся управляемые ракеты (УР) с лазерной головкой самонаведения (ЛГСН) Х-25МЛ, С-25Л, С-25ЛД, Х-29Л. Ведуться работы по оснащению перспективными средствами поражения «воздух-поверхность».
Модернизированный самолёт получил ракеты класса «воздух-воздух» Р-73 (Су-25 вооружали Р-60 и Р-60М).
При отсутствии достойной замены Су-25 программа Су-25СМ позволила при выполнении капитального ремонта и модернизации самолётов, которые прослужили 17-18 лет, продлить их срок их эксплуатации ещё на несколько десятков лет. За это время предполагается создание нового ударного комплекса тактического назначения.
Одним из этапов работ по новому комплексу стало создание модернизированного Су-25УБМ, дальнейшее развитие которого, как ожидается, приведёт к созданию одноместного нового отечественного ударного самолёта. Серийное производство Су-25УБМ предполагается наладить на авиазаводе в Улан-Удэ.

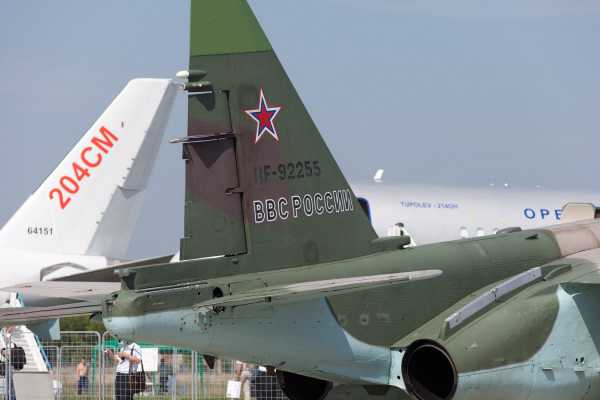

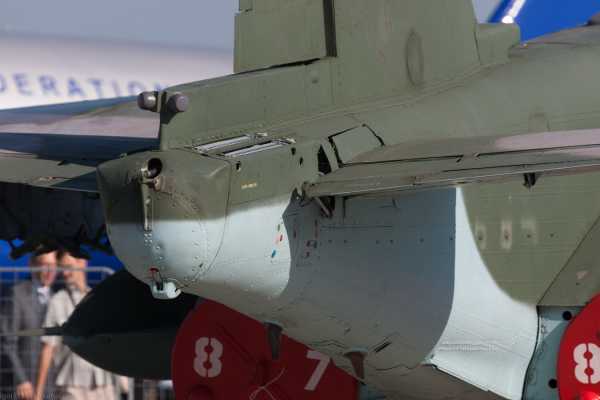

Вид сзади.
Тут какие то датчики?
Зато спина как у крокодила:неровная и в зазубринах… :-))

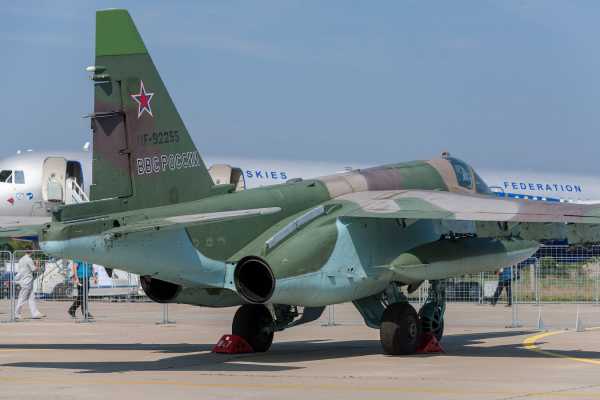

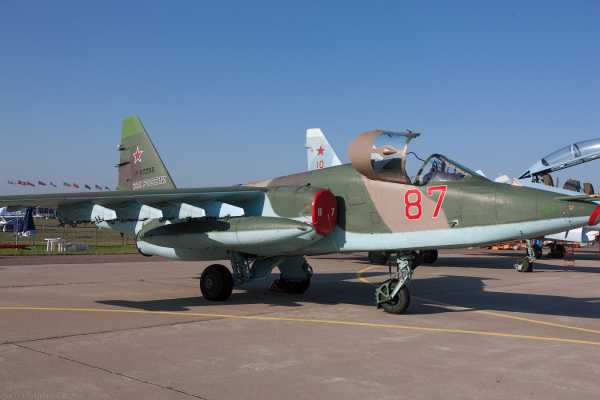

Общий вид
На мотогондоле тепловые ловушки.

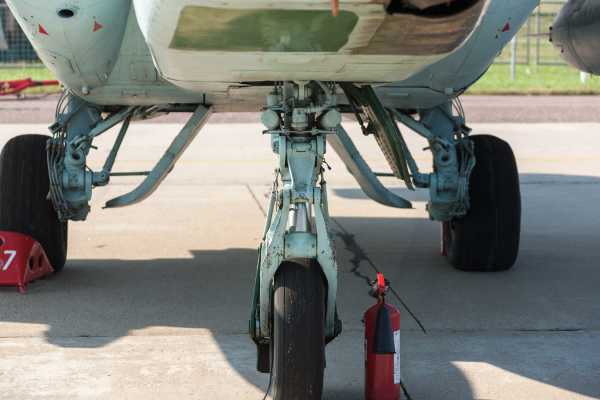

Основная стойка.

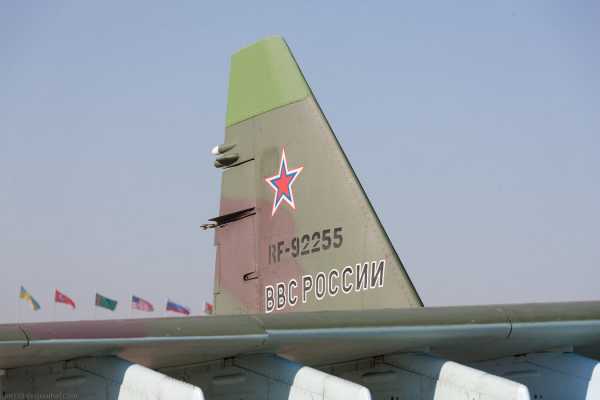

Горизонтальное оперение.
Это крышка для тормозного парашюта?
Мотогондола

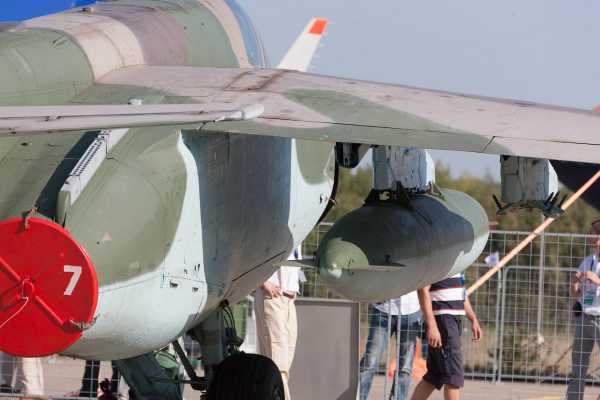

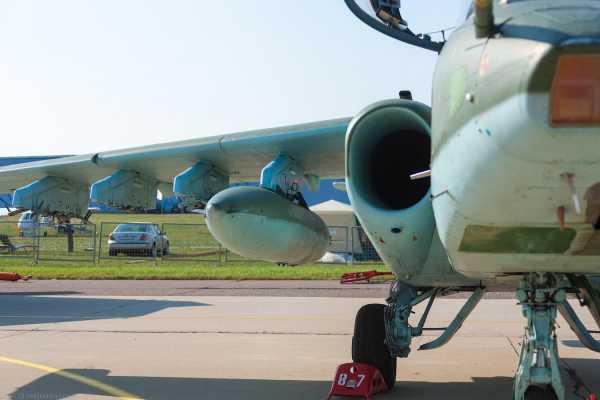

Под крылом подвесной топливный бак?
Спина с антенной GPS? А что за вентиляционный выход за кабиной пилота?
Или же это для обзора задней полусферы?

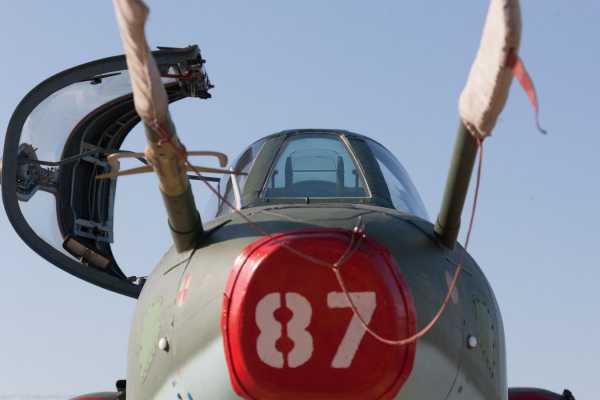

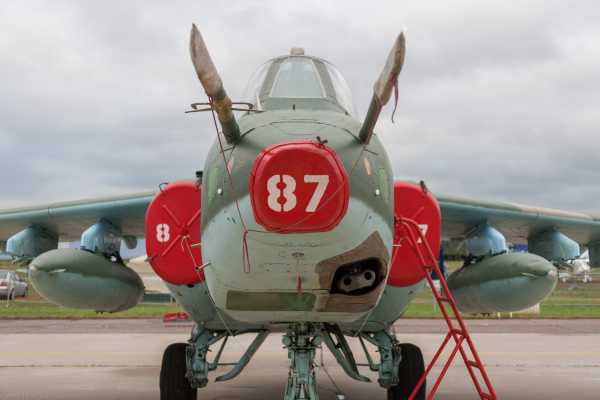

Снова вид спереди в чехлах и заглушках.
Чуть позже это все снимают и самолет предстает перед нами в летном состоянии.
Технический состав чутко бдит под крылом.
Носовая стойка
Как и на Су-25 на Су-25СМ имеется десять крыльевых и одна подфюзеляжная точек подвески. Крыльевые точки подвески за исключением ближних к фюзеляжу, предназначены для авиационных средств поражения и агрегатов вооружения, точки подвески под крылом у фюзеляжа и под фюзеляжем — для подвески контейнеров с дополнительным оборудованием. Для увеличения дальности полёта на балочные держатели БД3-25СМ-01 могут подвешиваться 2 или 4 топливных бака ПТБ-800 .
Общий вид без заглушек.
А фонарь для катапультированная отстреливается полностью?
Наш самолет это Су-25СМ-01 это первый серийный самолет(Т-8СМ-1) 87 красный 2001 года модернизации, з/н № 25508109033, RF-92255, камуфляжный окрас, бывший б/н 33, машина находится в составе 4-го ЦБП ПЛС, 968-й ИИСАП, 4-й штурмовой эскадрильи.
ЛТХ:
Модификация Су-25СМ
Размах крыла, м 14.52
Длина самолета, м 15.05
Высота самолета, м 4.80
Площадь крыла, м2 33.70
Масса, кг
пустого самолета 9400
нормальная взлетная 14600
максимальная взлетная 19000
Топливо
внутренние топливо, кг 3000
ПТБ 2
Тип двигателя 2 ТРД Р-195
Тяга, кН 2 х 44.13
Максимальная скорость, км/ч
у земли 975
на высоте М=0.82
Перегоночная дальность, км 1950
Боевой радиус действия, км
на высоте 650
у земли 320
Практический потолок, м 10000
Макс. высота боевого применения 5000
Макс. эксплуатационная перегрузка 6.5
Экипаж, чел 1
Вооружение: одна 30-мм двуствольная пушка ГШ-30-2 в нижней носовой части с 250 патронами.
Боевая нагрузка — 4340 кг на 10 узлах подвески, нормальная нагрузка — 1340 кг
Бомбовая нагрузка :
До 8 бомб с лазерным наведением,
8-10 500-,250-кг бомбы, 32 100-кг бомбы,
бронебойные бомбы, напалмовые баки
НУР: 8-10 ПУ УБ-32-57 (320(252) х 57-мм)
или 8-10 240-мм, блоки НАР типа С-5 (57 мм), С-8 (80 мм), С-24 (240 мм) и С-25 (340 мм).
УР: воздух-воздух Р-60 ближней дальности и УР Р-27Р(Э), РВВ-АЕ (Р-77) и Р-73 средней дальности.
воздух-поверхность Х-25МЛ, Х-29Л и С-25Л
Контейнеры СППУ-22 с двухствольной 23-мм пушкой ГШ-23Л с 260 патронами.
igor113.livejournal.com
