Гидросамолеты «Каталина» в советской морской авиации в годы войны

Летающая лодка «Каталина» в годы Второй Мировой войны стала основной машиной морской авиации стран антигитлеровской коалиции. «Каталины» вели морскую разведку, наносили бомбовые и торпедные удары, боролись с подводными лодками, перевозили людей и грузы. Не стал исключение и Военно-морской флот СССР.

На 21 июня 1941 г. в составе советской морской авиации насчитывалось более 2,5 тысяч боевых самолетов, четверть из которых (859 машин) составляли гидросамолеты. Однако основная часть парка гидроавиации приходилась на ближние разведчики МБР-2, количество которых в строю составляло 672 единицы.

Кроме того, не смотря на все усилия конструкторских бюро проектировавших морские самолеты, дела с созданием и запуском в предвоенные годы в массовую серию дальнего морского разведчика обстояли далеко не лучшим образом. Серийное производство дальних морских разведчиков МДР-6 (Че-2) началось на авиационном заводе № 31 в Таганроге в 1939 году, в следующем году оно было передано на новый авиационный завод в Савелово. В связи с эвакуацией завода в 1941 году серия составила всего 37 машин. По американской лицензии в 1938-1940 годах в Таганроге строилась копия гражданской версии американского гидросамолета PBY-1 – летающая лодка ГСТ. Всего было выпущено 27 машин. Имевший высокие тактико-технические характеристики морской тяжелый бомбардировщик МТБ-2 так и не был запущен в серию.

С началом войны положение ещё более усугубилось, так как имевшиеся в составе ВВС ВМФ и так в незначительном количестве гидросамолеты ГСТ и Че-2 понесли большие потери в первые месяцы войны, когда их использовали в качестве дневных бомбардировщиков и дальних разведчиков. В свою очередь советская авиационная промышленность практически прекратила выпуск гидросамолетов. За всю войну от промышленности было получено только 39 машин (корабельных разведчиков Бе-4 и Че-2). От других ведомств авиация ВМФ получила еще 141 гидросамолет, в основной массе это были все те же МБР-2. Это количество не покрывало даже текущих потерь, которые на 1 июня 1944 года составили 588 машин. Фактически к концу войны гидроавиацию ВМФ требовалось срочно воссоздавать. Флоту срочно требовался современный тяжелый гидросамолет способный вести разведку и поиск подводных лодок, выполнять поисково-спасательные операции и транспортные перевозки.

Поскольку отечественная промышленность справиться с этой задачей не могла, пришлось обращаться к союзникам, а первым и практически единственным кандидатом на поставки стала летающая лодка «Каталина» американской фирмы «Консолидейтед».

«Каталина» была хорошо знакома советским специалистам. Во-первых, как уже отмечалось, до войны малой серией производился и состоял на вооружении её лицензионный вариант летающая лодка ГСТ. Во-вторых, английские «Каталины» с 1942 года регулярно появлялись на аэродромах Северного флота, решая разнообразные задачи, в том числе и в интересах советского командования. Так, например, в сентябре-октябре 1942 года девять «Каталин» из 210-й эскадрильи королевских ВВС Великобритании действовали с наших северных аэродромов при проведении операции по проводке конвоя PQ-18.

Сравнение характеристик «Каталины» с серийными отечественными гидросамолетами убедительно убеждало в полном превосходстве американской машины (см. таблицу). Кроме того, американские летающие лодки оснащались куда более совершенным приборным и радиооборудованием, а главное имели радиолокационные станции. На самолете были созданы комфортные условия для работы экипажа в условиях продолжительного (до 28 часов) полета.

Сравнительные характеристики гидросамолетов, состоявших на вооружении ВВС ВМФ в 1941-1945 годах

	ГСТ	Че-2	МБР-2	PBN-1
Максимальный взлетный вес, кг	11800	7200	4245	16524
Скорость максимальная, км/час	297	365	275	299
Дальность полета, км	4300	2500	1230	4602
Продолжительность полета, час	20	—	5	30

Первая неудачная попытка получить у американцев современные летающие лодки типа «Каталина» была предпринята еще в 1942 году. Тогда намеревались запросить 60 самолетов-амфибий PBY-5A для Северного и Тихоокеанского флотов. Еще 80 летающих лодок были запрошены 28 мая 1944 года для использования на Тихом океане. В СССР первоначально поставлялись гидросамолеты типа PBN-1 «Номад», которые с февраля 1943 года производились на заводе NAF в Филадельфии. Позже ВМФ получил также машины более совершенной модификации – амфибии PBY-6А. Всего же, в нашу страну было поставлено 137 PBN-1 (из 156 выпущенных в США) и 48 PBY-6А. Американские летающие лодки независимо от модификации назывались у нас одинаково – «Каталина». Эти гидросамолеты уже существенно отличались от прототипа ГСТ. Мощнее стали двигатели, вооружение было усилено, сдвижные люки по бортам заменили каплевидными блистерами, было значительно усовершенствовано оборудование.

В отечественной литературе также высказывается предположение о поставке в Советский Союз около 20 самолетов типа PBY-5А. Возможно, косвенным подтверждением этого может служить тот факт, что инструкции по эксплуатации самолетов этой модификации в нашу страну все-таки попали.

Поступление американских летающих лодок на действующие флоты началось летом 1944 года. Их перегонка была организована следующим образом. Самолеты принимались в США в городе Элизабет-Сити (штат Северная Каролина) советскими морскими летчиками авиагруппы специального назначения. Авиагруппа состояла из 26 экипажей: десять – от ВВС Северного флота, 10 – от ВВС Тихоокеанского и шесть – от ВВС Черноморского флота. Командиром группы был назначен полковник В.Н. Васильев.

Первую партию «Каталин» в количестве 47 машин перегоняли для Северного флота. Протяженность маршрута составляла 8325 км, полетное время около 50 часов. Самолеты выходили на маршрут отрядами по 4 машины. По ходу перелета им приходилось совершать промежуточные посадки на авиабазах союзников. Для обеспечения полета английским командованием на каждый самолет были выделены штурман и бортрадист, которые следовали с нашими экипажами до Рейкьявика. Затем англичане возвращались в США для повторного вылета с другими экипажами. Вся операция по перегонке гидросамолетов для Северного флота была произведена в период с 25 мая по 26 июля 1944 года. На последнем этапе пути (Исландия – Мурманск) погиб экипаж командира авиагруппы В.Н. Васильева. В сложных метеоусловиях их самолет врезался в скалы на северном побережье Норвегии. Руководство авиагруппой принял полковник М.Н. Чибисов.

Для нужд Тихоокеанского флота гидросамолеты перегонялись восточным маршрутом через Берингов пролив во Владивосток. С 25 августа по 11 сентября 1944 года по нему перелетели 30 летающих лодок. Для Черноморского флота и полярной авиации Главсевморпути было выделено 59 машин. Их перегонка осуществлялась самым длинным маршрутом. Из США самолеты следовали через Бразилию, Марокко, Ирак в Баку, а оттуда в Севастополь. Протяженность этой трассы составила 18685 км. Перегонка осуществлялась в период с 28 сентября 1944 года по 28 марта 1945 года. Один самолет разбился при взлете ночью с гидроаэродрома Элизабет-Сити. Экипаж летчика Чикова погиб. Последняя партия (28 машин) была перегнана в Москву с 23 июня по 21 августа 1945 года.

К моменту поступления на вооружение морской авиации американских летающих лодок численность гидросамолетов в ВВС ВМФ значительно сократилась. Поэтому в составе авиации западных флотов «Каталины» составили не только лучшую в качественном отношении часть, но и заняли ведущее место по численности. Наличие гидросамолетов в составе ВВС трех действующих флотов показано в таблице. Следует особо подчеркнуть, что в этот период в их составе практически отсутствовали тяжелые гидросамолеты. На Севере в описываемый период имелся один Че-2, на Черном море – один ГСТ и два Че-2, а на Балтике отечественных гидросамолетов дальнего действия вообще не было.

Наличие гидросамолетов в ВВС флотов

Флот	01.01.44	01.07.44	01.01.45
Северный	45/0	24/24	19/26
Балтийский	0/0	4/0	9/6
Черноморский	51/0	51/0	55/17

В числителе указано количество гидросамолетов отечественного, в знаменателе – американского производства

Первыми PBN-1 на вооружение получила авиация Северного флота. Новые летающие лодки были направлены в 118-й разведывательный, 44-й, 53-й и 54-й смешанные авиационные полки, а также в 20-ю отдельную авиационную эскадрилью. Самолеты включались в боевую работу по мере их прибытия в Советский Союз. Основной задачей американских машин стала дальняя разведка и поиск подводных лодок. Следует заметить, что для воздушной разведки немецких коммуникаций вдоль норвежского побережья «Каталины» привлекались достаточно редко. Во-первых, для этого успешно использовались самолеты других типов. Во-вторых, при действиях у вражеских берегов резко возрастала вероятность потери ценных самолетов. Поэтому PBN-1 использовались в основном в районах, где вероятность противодействия противника (прежде всего его истребительной авиации) была минимальной. И хотя несколько раз «Каталины» попадали под обстрел зенитных установок немецких подводных лодок, боевых потерь они не понесли. По небоевым причинам было потеряно четыре гидросамолета. Один разбился при тренировочном полете 19 июня 1944 года. При взлете с озера Холмовское механик по ошибке перекрыл кран бензопровода. Двигатели остановились и машина упала на лес. Во время шторма 6 сентября 1944 года три летающие лодки, находившиеся в губе Белушья, были выброшены на берег. Две из них были разбиты, одна – серьезно повреждена и списана.

Первая атака «Каталиной» вражеской подводной лодки в Баренцевом море отмечена уже 3 июля 1944 года. Прибытие на Север этих машин позволило наконец-то организовать регулярный противолодочный поиск и в Карском море. Почти полное отсутствие там аэродромной сети препятствовало использованию колесных самолетов с большой дальностью полета. Гидросамолеты МБР-2 имели ограниченный радиус действия и отчего также не нашли широкого применения в Арктике. Поэтому уже 4 июля PBN-1 начали работу с аэродромов Беломорской флотилии (Лахта, Нарьян-Мар). 6 августа четыре «Каталины» 44-го авиационного полка перелетели на аэродром Диксон. Всего в составе ВВС БВФ в 1944 году действовало девять американских гидросамолетов. Их прибытие совпало с началом развертывания в Карском море немецких подводных лодок. Одна из них, U-711, была обнаружена 12 августа у острова Вардропер командиром 44-го полка майором С.М. Рубаном. На борту «Каталины», к сожалению, не имелось противолодочных бомб, так самолет вылетел на ледовую разведку. Тем не менее, экипаж не только атаковал противника пулеметным огнем, но и обеспечил наведение в район атаки еще двух летающих лодок, которые и произвели бомбометание. Показательно, что при этом машина майора Рубана находилась в воздухе около 20 часов. Через десять часов в точку обнаружения для ведения противолодочного поиска прибыли тральщики Т-112 и Т-115. Их наведение также обеспечивали «Каталины» 44-го полка. Зарубежные источники отрицают повреждение немецкой лодки в данной атаке. Однако известно, что U-711 покинула Карское море уже 14 августа. Официальной причиной этого явилось повреждение перископа при столкновении с льдиной. Однако не исключено, что атака советских самолетов была более результативной, чем это до сих пор считается.

Всего на Северном флоте «Каталины» совершили 340 вылетов и 14 раз атаковали подводные лодки противника. В четырех атаках наблюдались видимые признаки поражения цели. Это вышеупомянутая атака 12 августа 1944 года и три атаки в 1945 году: 19 января, 22 и 23 апреля 1945 года. Наиболее достоверным случаем повреждения «У-бота» может считаться случай 22 апреля 1945 года. В этот день «Каталина» пилотируемая экипажем капитана Лятина обнаружила в 12 милях от мыса Цып-Наволок подводную лодку в надводном положении. В результате внезапной атаки было достигнуто прямое попадание в корму вражеской субмарины.

В качестве противолодочного самолета «Каталины» зарекомендовали себя самым наилучшим образом. Это был единственный самолет авиации флота, который производил поиск подводных лодок противника одиночно. При использовании других типов минимальной тактической единицей признавалась пара. Только в этом случае гарантировался надежный просмотр заданного района. Боевая нагрузка американской машины (восемь глубинных бомб ПЛАБ-100) вдвое превосходила таковую у МБР-2. Весьма показательно и число самолето-вылетов, совершенных для обнаружения одной подводной лодки противника. Для МБР-2 этот показатель составил 170 вылетов на одно обнаружение. «Каталина» же обнаруживала цель в каждых сорока вылетах.

Конечно, высокие тактико-технические характеристики самолета еще не являлись залогом успешной борьбы с подводным противником. На эффективность их использования влияли трудные гидрометеорологические условия свойственные акваториям Баренцева и Карского морей. Дальность обнаружения подводной лодки в надводном положении на Севере была в два раза ниже, чем на Черном или Балтийском море. В ряде случаев сказывалась недостаточная подготовка экипажей к решению задач противолодочной борьбы.

Важным достоинством «Каталин» было оснащение части летающих лодок радиолокационными станциями, что резко повышало их возможности по обнаружению надводных целей. С помощью РЛС надводные корабли в условиях малой видимости обнаруживались с дистанции 75-80 миль. Хотя случаев обнаружения вражеских конвоев не было, «Каталины» неоднократно привлекались к поиску союзных конвоев или отставших от ордера транспортов и наведению на них кораблей охранения.

Ещё одной важной задачей «Каталин» помимо воздушной разведки и противолодочной борьбы стало выполнение поисково-спасательных операций. Следует отметить, что поисково-спасательная служба являлась обязательным элементом обеспечения действий как авиации наших союзников, так и ВВС Германии. В частности, в каждом оперативном объединении Люфтваффе имелся специальный отряд поисково-спасательной службы для оказания помощи экипажам терпящих бедствие кораблей и самолетов. В составе советской морской авиации таких подразделений не было. Их задачи выполняли гидросамолеты, выделяемые из строевых частей флотской авиации.

Обладающая большой грузоподъемностью, вместительными отсеками лодки и мореходностью «Каталины» почти сразу же начали использоваться для проведения поисково-спасательных операций. Наиболее известным случаем стало спасение команды и пассажиров с потопленного немецкой подводной лодкой транспорта «Марина Раскова» и экипажей тральщиков Т-114 и Т-118. В период с 16 по 23 августа самолеты 44-го авиационного полка ВВС БВФ и Полярной авиации подобрали со спасательных средств и берега 73 пассажира и члена команд транспорта и тральщиков. Из общего числа спасенных 14 человек на счету экипажа самолета ГСТ Полярной авиации, остальных спасли «Каталины» 44-го полка. В двух случаях на борт летающей лодки было принято 19 и 25 человек соответственно. Следует отметить, что привлекавшиеся к поисково-спасательной операции надводные корабли не смогли обнаружить ни одного человека.

С появлением в составе ВВС СФ тяжелых летающих лодок существенно улучшилась организация спасения экипажей сбитых противником самолетов. При организации массированных ударов по немецким военно-морским базам и конвоям в море в боевых порядках стали выделяться специальные поисково-спасательные группы в составе гидросамолетов «Каталина» и истребителей прикрытия. Первый случай такого использования летающей лодки PBN-1 состоялся при налете на Киркенес 17 июня 1944 года. Правда, первоначально организация подобных операций была далека от идеала. При массированном ударе авиации Северного флота 17 августа 1944 года по порту и городу Киркенес был подбит зенитной артиллерией и сел на воду бомбардировщик «Бостон». Его экипаж был обнаружен находившейся в воздухе «Каталиной» 118-го разведывательного полка. Гидросамолет благополучно приводнился в районе нахождения советских летчика, но взять их на борт из-за отсутствия необходимых спасательных средств не смог. Два члена экипажа «Бостона» были позднее подобраны нашими торпедными катерами. Еще один авиатор утонул, не дождавшись помощи. Справедливости ради надо сказать, что это был единичный случай. В последующем «Каталинам» дважды удалось подбирать с воды сбитых над морем летчиков. 15 сентября 1944 года был обнаружен и поднят на борт летающей лодки погибший при падении истребителя Р-39 лейтенант Чепурной из 2 гвардейского ИАП. 12 октября 1944 года восемь штурмовиков и 12 истребителей нанесли удар по немецкому конвою Ki135Lf у мыса Маккаур. В воздушном бою были сбиты два истребителя Як-7. Пилот одного из них, лейтенант Горобец, был подобран из воды «Каталиной». Поступление на вооружение американских машин расширило районы возможного проведения поисково-спасательных операций. Если ранее они были возможны только в Варангер-фьорде и вблизи своего побережья, то теперь поиск мог вестись на всю дальность полета авиации Северного флота независимо от места нанесения ударов. Так, при проведении серии налетов на немецкий конвой 21 октября 1944 года (в районе от Варангер-фьорда до мыса Нордкин) для спасения экипажей были выделены гидросамолет «Каталина» и три торпедных катера.

В составе ВВС Балтийского флота первая «Каталина» появилась в августе 1944 года. Это была одна из машин, прибывших на Север. К 31 октября в составе 29-й отдельной авиационной эскадрильи противолодочной обороны имелось уже шесть PBN-1. Американские летающие лодки по всем параметрам превосходили остальные самолеты авиации КБФ, применявшиеся для целей ПЛО. Однако быстрое изменение обстановки на театре, отказ немецкого командования от использования подводных лодок в северной части Балтийского моря не позволили в полной мере использовать преимущество нового самолета. Тем не менее, высокие летные качества «Каталины» были использованы при решении задач поисково-спасательной службы. Имея большую дальность полета, американские машины действовали над районами Средней Балтики с аэродрома Рига. Документально зафиксирован один случай спасения советских пилотов со сбитого самолета. 22 апреля 1945 года 12 торпедоносцев и топмачтовиков «Бостон» 1-го гвардейского и 51-го минно-торпедных авиационных полков вылетали для нанесения ударов по транспортам противника в Балтийском море. Огнем корабельной зенитной артиллерии четыре из них были сбиты. Экипаж одного из них был подобран специально вылетевшим для его спасения самолетом PBN-1.

На Черном море «Каталины» поступили в 18-ю отдельную авиационную эскадрилью, специализировавшуюся на задачах противолодочной обороны. В июне 1944 года туда были переброшены 8 машин. До этого на вооружении части стояли только МБР-2 и Че-2. Самолеты поступили из состава ВВС Северного флота. Первый вылет был совершен 17 июля 1944 года на разведку центральной части Черного моря. Продолжительность боевой работы американских машин была невелика. Вскоре Советская Армия вынудила немецких подводников, лишившихся баз, самим затопить свои корабли. Однако именно черноморские летчики наиболее удачно использовали «Каталины» в варианте поисково-спасательного самолета. 19 августа после массированного удара 47 штурмовиков по порту Сулина один из истребителей прикрытия ЛаГГ-3 вынужденно сел на воду в15 километрахот берега. Его пилот был спасен «Каталиной» под командованием капитана Коваля. 20 августа, когда порт Констанца подвергся массированному удару авиации Черноморского флота, самолеты 18-й эскадрильи спасли экипажи трех самолетов из четырех, севших на воду вследствие боевых повреждений.

На следующий день 21 августа авиация ЧФ вела поиск экипажей, не вернувшихся из предыдущих налетов на Констанцу и Сулин. В поисках приняли участие четыре PBN-1 из 18-й эскадрильи, три МБР-2 из состава 60-й эскадрильи и один Ил-2 в сопровождении 16 истребителей. В60 миляхюго-западнее мыса Олинька четыре советских истребителя атаковали четверку немецких гидросамолетов BV-138, сопровождаемых двумя истребителями. В завязавшемся воздушном бою два немецких гидросамолета были сбиты. Свои потери составили два истребителя. Пилот одного из них был подобран «Каталиной».

На завершающем этапе военных действий в Румынии и Болгарии самолеты 18-й эскадрильи обеспечили высадку десанта в военно-морские базы бывших союзников Германии для контроля условий перемирия. 29 августа две «Каталины» доставили в порт Констанца группу советских моряков для приема у командования румынского флота кораблей, находившихся там. 8 и 9 сентября аналогичные десантные операции были проведены в болгарских базах Варна и Констанца.

Всего к 9 мая 1945 года ВВС западных флотов насчитывали 107 PBN-1, что составило 73% их самолетного парка гидроавиации. Тихоокеанский флот получил к началу войны с Японией 49 PBN-1 и 21 PBY-6A. Новой техникой был полностью переоснащен 16-й разведывательный авиаполк, а 48-й и 117-й полки закончили перевооружение уже после начала боевых действий. Летающие лодки на Дальнем Востоке решали те же задачи, что и на западных театрах. Однако скоротечность кампании и отсутствие противника на море привели к тому, что в боевых столкновениях они не участвовали. Единственный раз летающие лодки обнаружили реального противника (группу кораблей японского флота) в период десантной операции в корейский порт Гензан. «Каталины» вели наблюдение до момента возвращения неприятельских кораблей в свои базы. Довольно интенсивно использовались американские летающие лодки при проведении десантных операций в портах, находящихся под контролем японцев. 21 августа на аэродром в Гензане были высажены 32 автоматчика. 24 августа морские пехотинцы высадились в Дальнем и Порт-Артуре. Небольшие группы десантников использовались при захвате объектов на Сахалине и Курильских островах. Практически во всех случаях сопротивление высадке отсутствовало.

Наибольшее число боевых вылетов за время дальневосточной кампании совершили «Каталины» 16-го полка: 74 вылета на разведку, 10 – на сопровождение кораблей и более 100 – на высадку десанта и транспортные перевозки. Этот же полк понес единственную боевую потерю, среди самолетов PBN-1, переданных ВМФ СССР. Одна летающая лодка не вернулась на базу с патрулирования над Японским морем. Причина её гибели до сих пор не известна.

Таким образом, поставленные из США гидросамолеты «Каталина» применялись советским ВМФ в боевых действиях на всех морских театрах. Летающая лодка «Каталина» по своим летным характеристикам и, особенно, по бортовому радио- и приборному оборудованию являлась наиболее современным гидросамолетом в советской морской авиации. Поставка летающих лодок из США позволила на качественно новом уровне решить проблему поиска подводных лодок противника. Эффективность поиска возросла не менее чем в четыре раза. При этом появилась возможность проведения этих поисков не только в прибрежной зоне, но и на значительном удалении от своих берегов. Американские машины обеспечили возможность проведения поисково-спасательных операций практически в любом районе, где могла действовать советская авиация. Оснащение самолетов PBN-1 радиолокационными станциями резко расширило их возможности по ведению разведки в условиях плохой видимости. При этом установленные на американской машине радиолокаторы существенно превосходили по параметрам советские аналоги. Их применение не было связано с целым рядом ограничений, снижающих эффективность противолодочного поиска. Советский инженерно-технический состав получил опыт обслуживания сложного радиоэлектронного оборудования, который в дальнейшем был использован при проектировании и эксплуатации аналогичных отечественных разработок.

Поделиться в социальных сетях:

otvaga2004.ru

Гидросамолет «Каталина» в советской морской авиации

Consolidated «Catalina» Mk.IVA из состава 210-й эскадрильи королевских ВВС Великобритании и «Каталина» из состава 16-го дальне-разведывательного авиационного полка ВВС Тихоокеанского флота

Летающая лодка «Каталина» в годы Второй мировой войны стала основной машиной морской авиации стран антигитлеровской коалиции. «Каталины» вели морскую разведку, наносили бомбовые и торпедные удары, боролись с подводными лодками, перевозили людей и грузы. Не стал исключением и Военно-морской флот СССР.

Несмотря на все усилия конструкторских бюро, проектировавших морские самолеты, дела с созданием и запуском в предвоенные годы в массовую серию дальнего морского разведчика обстояли далеко не лучшим образом. Серийное производство дальних морских разведчиков МДР-6 (Че-2) началось на авиационном заводе №31 в Таганроге в 1939 году, в следующем году оно было передано на новый авиационный завод в Савелово. В связи с эвакуацией завода в 1941 году серия составила всего 37 машин. По американской лицензии в 1938-1940 годах в Таганроге строилась копия гражданской версии американского гидросамолета PBY-1 — летающая лодка ГСТ. Всего было выпущено 27 машин. Имевший высокие тактико-технические характеристики морской тяжелый бомбардировщик МТБ-2 так и не был запущен в серию.

С началом войны положение еще более усугубилось, так как имевшиеся в составе ВВС ВМФ и так в незначительном количестве гидросамолеты ГСТ и Че-2 понесли большие потери в первые месяцы войны, когда их использовали в качестве дневных бомбардировщиков и дальних разведчиков. В свою очередь советская авиационная промышленность практически прекратила выпуск гидросамолетов. За всю войну от промышленности было получено только 39 машин (корабельных разведчиков Бе-4 и Че-2). От других ведомств авиация ВМФ получила еще 141 гидросамолет, в основной массе это были все те же МБР-2. Это количество не покрывало даже текущих потерь, которые на 1 июня 1944 года составили 588 машин. Фактически к концу войны гидроавиацию ВМФ требовалось срочно воссоздавать. Флоту срочно требовался современный тяжелый гидросамолет, способный вести разведку и поиск подводных лодок, выполнять поисково-спасательные операции и транспортные перевозки.

Поскольку отечественная промышленность справиться с этой задачей не могла, пришлось обращаться к союзникам. Первым и практически единственным кандидатом на поставки стала летающая лодка «Каталина» американской фирмы «Консолидейтед».

«КАТАЛИНА» — ЛУЧШИЙ ВЫБОР ДЛЯ ФЛОТА

«Каталина» была хорошо знакома советским специалистам. Во-первых, как уже отмечалось, до войны малой серией производился и состоял на вооружении ее лицензионный вариант летающая лодка ГСТ. Во-вторых, английские «Каталины» с 1942 года регулярно появлялись на аэродромах Северного флота, решая разнообразные задачи, в том числе и в интересах советского командования, Так, например, в сентябре-октябре 1942 года девять «Каталин» из 210-й эскадрильи королевских ВВС Великобритании действовали с наших северных аэродромов при проведении операции по проводке конвоя PQ-18.

Сравнение характеристик «Каталины» с серийными отечественными гидросамолетами убеждало в полном превосходстве американской машины. Кроме того, американские летающие лодки оснащались куда более совершенным приборным и радиооборудованием, а главное имели радиолокационные станции. На самолете были созданы комфортные условия для работы экипажа в условиях продолжительного (до 28 часов) полета.

Первая неудачная попытка получить у американцев современные летающие лодки типа «Каталина» была предпринята еще в 1942 году. Тогда намеревались запросить 60 самолетов-амфибий PBY-5A для Северного и Тихоокеанского флотов. Еще 80 летающих лодок были запрошены 28 мая 1944 года для использования на Тихом океане. В СССР первоначально поставлялись гидросамолеты типа PBN-1 «Номад», которые с февраля 1943 года производились на заводе NAF в Филадельфии. Позже ВМФ получил также машины более совершенной модификации — амфибии PBY-6A. Всего же в нашу страну было поставлено 137 PBN-1 (из 156 выпущенных в США) и 48 PBY-6A. Американские летающие лодки независимо от модификации назывались у нас одинаково — «Каталина», Эти гидросамолеты уже существенно отличались от прототипа ГСТ. Мощнее стали двигатели, вооружение было усилено, сдвижные люки по бортам заменили каплевидными блистерами, было значительно усовершенствовано оборудование.

В отечественной литературе также высказывается предположение о поставке в Советский Союз около 20 самолетов типа PBY-5A. Возможно, косвенным подтверждением этого может служить тот факт, что инструкции по эксплуатации самолетов этой модификации в нашу страну все-таки попали.

«КАТАЛИНЫ» ПОСТУПАЮТ НА ВООРУЖЕНИЕ ВМФ СССР

Поступление американских летающих лодок в действующие флоты началось летом 1944 года. Их перегонка была организована следующим образом, Самолеты принимались в США в городе Элизабет-Сити (штат Северная Каролина) советскими морскими летчиками авиагруппы специального назначения. Авиагруппа состояла из 26 экипажей: десять – от ВВС Северного флота, 10 — от ВВС Тихоокеанского и шесть — от ВВС Черноморского флота. Командиром группы был назначен полковник В.Н. Васильев.

Первую партию «Каталин» в количестве 47 машин перегоняли для Северного флота. Протяженность маршрута составляла 8325 км, полетное время около — 50 часов. Самолеты выходили на маршрут отрядами по 4 машины. По ходу перелета им приходилось совершать промежуточные посадки на авиабазах союзников. Для обеспечения полета английским командованием на каждый самолет были выделены штурман и бортрадист, которые следовали с нашими экипажами до Рейкьявика, Затем англичане возвращались в США для повторного вылета с другими экипажами. Вся операция по перегону гидросамолетов для Северного флота была произведена в период с 25 мая по 26 июля 1944 года. На последнем этапе пути (Исландия — Мурманск) погиб экипаж командира авиагруппы В.Н. Васильева. В сложных метеоусловиях их самолет врезался в скалы на северном побережье Норвегии. Руководство авиагруппой принял полковник М.Н. Чибисов.

Подготовка к боевому вылету гидросамолета ГСТ из 118-го ОРАП Северного флота

Для нужд Тихоокеанского флота гидросамолеты перегонялись восточным маршрутом через Берингов пролив во Владивосток. С 25 августа по 11 сентября 1944 года по нему перелетели 30 летающих лодок. Для Черноморского флота и полярной авиации Главсевморпути было выделено 59 машин. Их перегон осуществлялся самым длинным маршрутом. Из США самолеты следовали через Бразилию, Марокко, Ирак в Баку, а оттуда в Севастополь. Протяженность этой трассы составила 13685 км. Перегон осуществлялся в период с 28 сентября 1944 года по 28 марта 1945 года. Один самолет разбился при взлете ночью с гидроаэродрома Элизабет-Сити. Экипаж летчика Чикова погиб. Последняя партия (28 машин) была перегнана в Москву с 23 июня по 21 августа 1945 года.

К моменту поступления на вооружение морской авиации американских летающих лодок численность гидросамолетов в ВВС ВМФ значительно сократилась. Поэтому в составе авиации западных флотов «Каталины» составили не только лучшую в качественном отношении часть, но и заняли ведущее место по численности. Наличие гидросамолетов в составе ВВС трех действующих флотов показано в таблице. Следует особо подчеркнуть, что в этот период в их составе практически отсутствовали тяжелые гидросамолеты. На Севере в описываемый период имелся один Че-2, на Черном море — один ГСТ и два Че-2, а на Балтике отечественных гидросамолетов дальнего действия вообще не было.

БОЕВОЕ ПРИМЕНЕНИЕ ЛЕТАЮЩИХ ЛОДОК «КАТАЛИНА»

Самолеты включались в боевую работу по мере их прибытия в Советский Союз, Основной задачей американских машин стала дальняя разведка и поиск подводных лодок. Следует заметить, что для воздушной разведки немецких коммуникаций вдоль норвежского побережья «Каталины» привлекались достаточно редко. Во-первых, для этого успешно использовались самолеты других типов. Во-вторых, при действиях у вражеских берегов резко возрастала вероятность потери ценных самолетов. Поэтому PBN-1 использовались в основном в районах, где вероятность противодействия противника (прежде всего его истребительной авиации) была минимальной. И хотя несколько раз «Каталины» попадали под обстрел зенитных установок немецких подводных лодок, боевых потерь они не понесли. По небоевым причинам было потеряно четыре гидросамолета. Один разбился при тренировочном полете 9 июня 1944 года. При взлете с озера Холмовское механик по ошибке перекрыл кран бензопровода. Двигатели остановились, и машина упала на лес. Во время шторма 6 сентября 1944 года три летающие лодки, находившиеся в губе Белушья, были выброшены на берег. Две из них были разбиты, одна – серьезно повреждена и списана.

Посадка морских пехотницев на PBN-1, Тихоокеанский флот, 1945 г.

Первая атака «Каталиной» вражеской подводной лодки в Баренцевом море отмечена уже 3 мюля 1944 года. Прибытие на Север этих машин позволило наконец-то организовать регулярный противолодочный поиск и в Карском море. Почти полное отсутствие там аэродромной сети препятствовало использованию колесных самолетов с большой дальностью полета. Гидросамолеты МБР-2 имели ограниченный радиус действия и отчего также не нашли широкого применения в Арктике. Поэтому уже 4 июля PBN-1 начали работу с аэродромов Беломорской флотилии (Лахта, Нарьян-Мар). 6 августа четыре «Каталины» 44-го авиационного полка перелетели на аэродром Диксон. Всего в составе ВВС БВФ в 1944 году действовало девять американских гидросамолетов. Их прибытие совпало с началом развертывания в Карском море немецких подводных лодок. Одна из них, U-711, была обнаружена 12 августа у острова Вардропер командиром 44-го полка майором С.М. Рубаном. На борту «Каталины», к сожалению, не имелось противолодочных бомб, так как самолет вылетел на ледовую разведку. Тем не менее экипаж не только атаковал противника пулеметным огнем, но и обеспечил наведение в район атаки еще двух летающих лодок, которые и произвели бомбометание. Показательно, что при этом машина майора Рубана находилась в воздухе около 20 часов. Через десять часов в точку обнаружения для ведения противолодочного поиска прибыли тральщики Т-112 и Т-115. Их наведение также обеспечивали «Каталины» 44-го полка. Зарубежные источники отрицают повреждение немецкой лодки в данной атаке. Однако известно, что U-711 покинула Карское море уже 14 августа. Официальной причиной этого явилось повреждение перископа при столкновении со льдиной. Однако не исключено, что атака советских самолетов была более результативной, чем это до сих пор считается.

Всего на Северном флоте «Каталины» совершили 340 вылетов и 14 раз атаковали подводные лодки противника. В четырех атаках наблюдались видимые признаки поражения цели. Это вышеупомянутая атака 12 августа 1944 года и три атаки в 1945 году; 19 января, 22 и 23 апреля 1945 года. Наиболее достоверным случаем повреждения «У-бота» может считаться случай 22 апреля 1945 года. В этот день «Каталина», пилотируемая экипажем капитана Лятика, обнаружила в 12 милях от мыса Цып-Наволок подводную лодку в надводном положении. В результате внезапной атаки было достигнуто прямое попадание в корму вражеской субмарины.

Конечно, высокие тактико-технические характеристики самолета еще не являлись залогом успешной борьбы с подводным противником. На эффективность его использования влияли трудные гидрометеорологические условия, свойственные акваториям Баренцева и Карского морей. Дальность обнаружения подводной лодки в надводном положении на Севере была в два раза ниже, чем на Черном или балтийском море. В ряде случаев сказывалась недостаточная подготовка экипажей к решению задач противолодочной борьбы.

Еще одной важной задачей «Каталин» помимо воздушной разведки и противолодочной борьбы стало выполнение поисково-спасательных операций. Следует отметить, что поисково-спасательная служба являлась обязательным элементом обеспечения действий как авиации наших союзников, так и ВВС Германии. В частности, в каждом оперативном объединении Люфтваффе имелся специальный отряд поисково-спасательной службы для оказания помощи экипажам терпящих

(А.Заболотский, Р.Ларинцев «Наука и техника»)

war20.ru

National Naval Aviation Museum, Pensacola Fl ч.10:Pby Catalina ч.1(самолет на открытой стоянке)(мал)

А теперь посмотрим на PBY-5A Catalina,тут я тоже общий рассказ разобью на три части,тк в музее Военно-Морской Авиации в Пенсаколе таких самолетов целых три!!!Первый самолет находится на открытой стоянке имеет номер серийный 46602,регистрационный n607cc.Это как и писалось ранее PBY-5A(означает амфибию,те возможность садится и взлетать не только на воду,но и на твердые аэродромы!!) собранный на заводе Боинга в Канаде и посему имеет название также Canso-A. Приблизительно время выпуска 1940 год.Оснащен двигателем P&W R-1830-92 Twin Wasp c мощностью 1200 лс.
История этого самолета:
кем и когда зарегистрирован как N6071C неясно
летал в австралии в Flying Fireman Ltd, Sidney, BC, 1970-1986.
— зарегистрирован как CF-FFZ.
— зарегистрирован как C-FFFZ, в 1981.
— летал как танкер(для тушения пожаров)с номером #3 (позже #773).
куплен Wilson C. Edwards, Big Spring, TX, Mar.в 1986.
— регистрационный номер N4NC был зарезервирован ,но так и не получен
в том же году куплен AP Inc, Auburn, CA, и летал под ними June 1986-1990.
— зарегистрирован как N607CC.
куплен USNAM, NAS Pensacola, FL,в 1990 году.
— демонстрируется в музее как 46602/45-P-3.
куплен FL Aircraft Leasing Corp, Fort Lauderdale, FL, Jan. 1991-1992.
этот же пост,но с большими картинками

Naval museum, Pensacola Fl
Как всегда использую информацию с сайтов
http://www.airwar.ru
http://ru.wikipedia.org/wiki
и других источников найденных мною в инете и литературе.

Вряд ли кто-то может оспорить тот факт, что PBY «Каталина» была самой удачной из когда-либо строившихся летающих лодок. Выпускавшаяся непрерывно на протяжении десяти лет, она стала самым массовым в мире гидросамолетом — фактически было построено столько этих машин, сколько всех остальных вместе взятых.

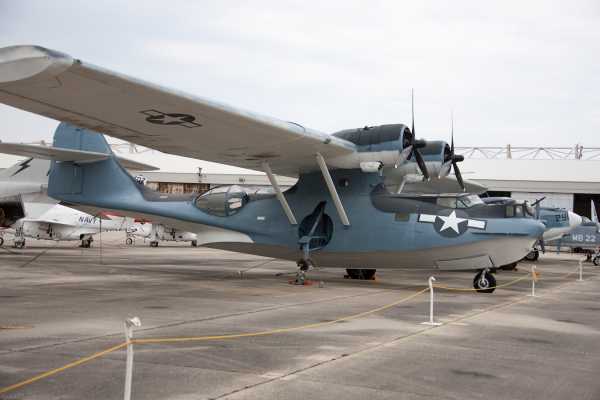

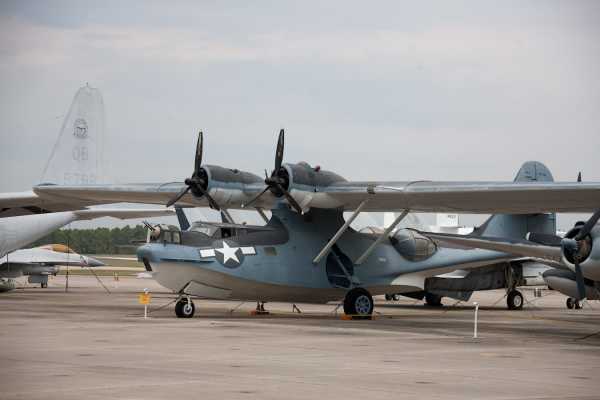

общий вид

Интересно, что PBY мог бы и не появится на свет, не перебей фирма Консолидейтед цены фирмы Дуглас, когда ВМС США запросили у них данные о стоимости выпуска партии патрульных гидросамолетов, созданных на базе прототипов Консолидейтед XP3Y-1 и Дуглас XP3D-1. Обе конкурирующие машины успешно прошли испытания и полностью соответствовали техническим требованиям флота. Их летные характеристики были практически одинаковыми и решающим фактором, повлиявшим на выбор военных моряков, стала цена — Консолидейтед запросила за свой гидросамолет 90000$, а Дуглас 110000$ и проиграла конкурс.

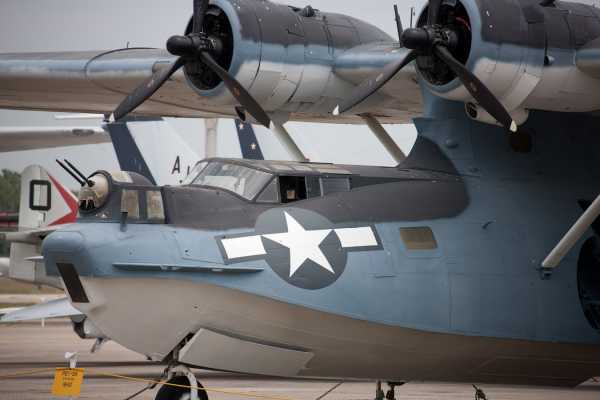

передняя часть

Проект PBY разрабатывался в Консолидейтед под руководством блестящего авиационного инженера Айзека Маклина «Мака» Лэддона, сотрудничавшего с фирмой с 1927 года. Рубен Флит, основатель Консолидейтед, желая расширить бизнес компании, перейдя от выпуска удачных учебно-тренировочных самолетов (РТ — для армии и NY — для флота) к постройке тяжелых многомоторных машин, в которых высказывали заинтересованность армейские ВВС.

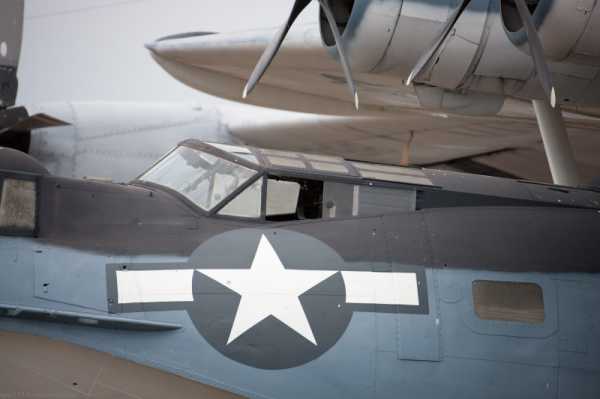

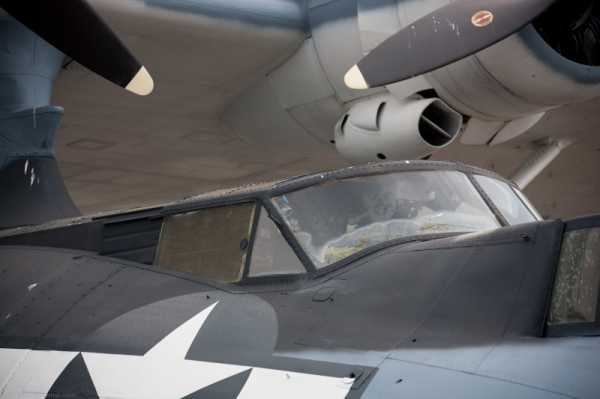

кабина

В 1927 году Флит привлек Лэддона и ветерана создания тяжелых самолетов авиаконструктора Игоря Сикорского к работам по созданию бомбардировщика. Лэддон в то время был руководителем отдела авиационных инженеров армии в Райт Филд и, кроме того, в частном порядке возглавлял группу конструкторов, разрабатывавшую летающую лодку с большой дальностью полета для фирмы Боинг.

Представленный Консолидейтед проект бомбардировщика был создан на базе двухмоторного биплана S-37, создавашегося Сикорским для беспосадочного перелета через Атлантику. Эта совместная разработка, получившая имя «Гардиан» (Guardian), проиграла бомбардировщику В-2 «Кондор» фирмы Кертисс. Тем не менее, Лэддон и его конструкторы получили бесценный опыт, который был вскоре успешно использован Консолидейтед.

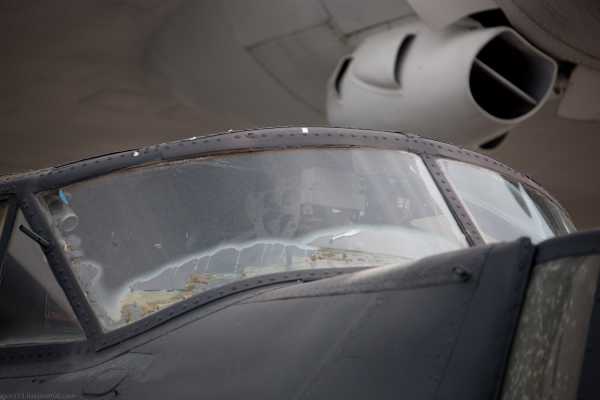

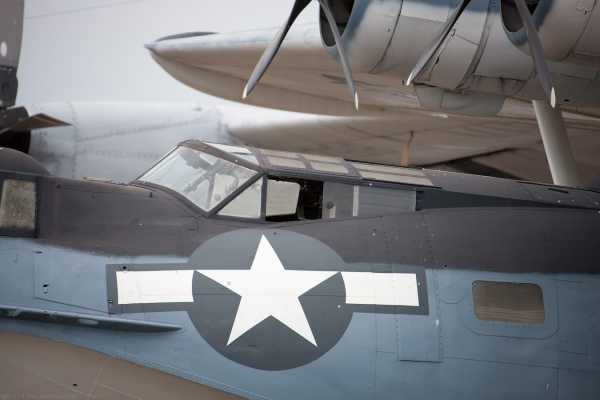

боковые стекла кабины пилотов

В 1932 году, когда P2Y еще проходил испытания, ВМС США объявили конкурс на новый патрульный самолет и выпустили соответствующие технические требования.

Машина должна была иметь дальность полета 4 828 км на крейсерской скорости 160 км/ч, а ее максимальный взлетный вес должен был составлять 11340 кг — почти вдвое больше, чем у XPY-1. Мак Лэддон и конструкторы Консолидейтед приняли брошенный им вызов, уверенные, что полученный при создании P2Y опыт (учитывая его высокие летные характеристики) позволит им добиться успеха при разработке новой машины.
средняя часть

В результате их усилий появился гидросамолет радикально новой конструкции, настолько уникальной, что 31 июля 1934 года американское Бюро Патентов выдало на нее Лэддону авторское свидетельство за номером 92912. Рассмотрев предварительные предложения, 28 октября 1933 года ВМС США заключили с Консолидейтед контракт на дальнейшую разработку проекта и постройку одного прототипа летающей лодки, которая получила обозначение XP3Y-1 и стала очередным шагом к созданию «Каталины».

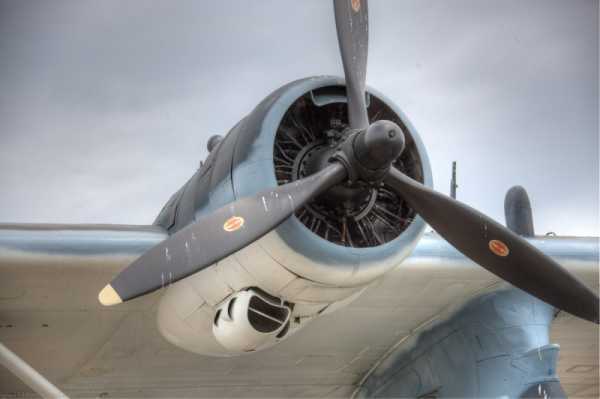

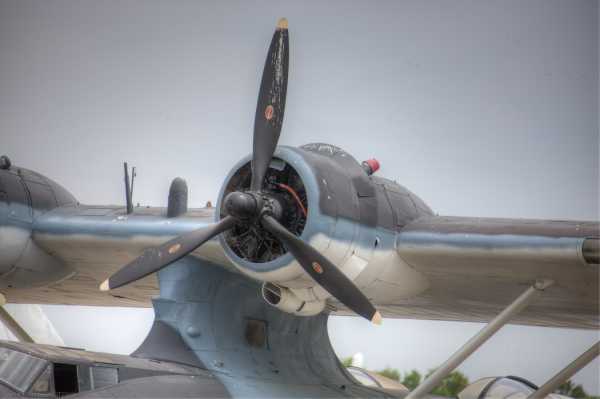

двигатель

«Каталиной» летающую лодку PBY назвали в Великобритании, в ноябре 1940 года, вскоре после того, как Королевские ВВС (RAF) получили первые из этих машин, закупавшихся в дальнейшем в больших количествах. Самолет был назван в честь острова-курорта, располагавшегося у побережья Калифорнии. Имя «Каталина» полностью отвечала принятой в RAF системе наименований иностранных самолетов, предполагавшей, что название машины должно указывать на фирму-изготовителя. Когда в 1941 году Соединенные Штаты официально ввели систему названий для своих самолетов, много имен они позаимствовали у англичан, включая и «Каталину». PBY в варианте летающей лодки, строившиеся канадцами для своих ВВС (RCAF), получили обозначение CANSO, а в варианте амфибии CANSO-A. Еще одним малоизвестным названием этого самолета был «Номад» (Nomad — кочевник). Так называли PBN-1 — сильно модифицированный PBY-5, выпускавшийся авиазаводом флота в Филадельфии в 1944 — 1945 годах.

Основным конкурентом Консолидейтед в конкурсе на создание патрульного самолета для флота была фирма Дуглас, имевшая репутацию разработчика и производителя удачных многомоторных машин, предложившая ВМС свой проект XP3D-1. За пять месяцев до подписания контракта между флотом и Консолидейтед, 20 мая 1933 года, Дуглас получила заказ на постройку одного прототипа. Но ее проект не был совершенно новой разработкой и, соответственно, не мог похвастать столь передовой конструкцией, как машина Консолидейтед. Дуглас XP3D представлял собой усовершенствованный вариант бомбардировщика-амфибии YB-11, разрабатывавшегося фирмой для армии, который многократно дорабатывался, дважды менял название (YO-44 и YOA-5), но в серию так и не пошел.

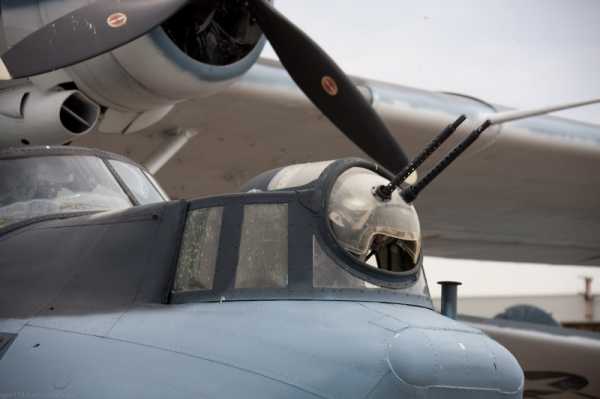

нос

По своей конструкции — моноплан с высокорасположенным крылом, над которым в гондолах размещались моторы Пратт Уитни R-1830 -он напоминал гражданскую летающую лодку «Долфин» (Dolphin — дельфин) и вспомогательные машины серии RD, использовавшиеся флотом. По размерам XP3D был немного меньше XP3Y, значительно уступая последнему по скорости, скороподъемности и дальности полета. Дуглас подняла свою новую машину в воздух 6 февраля 1935 года, на месяц раньше, чем XP3Y Консолидейтед.

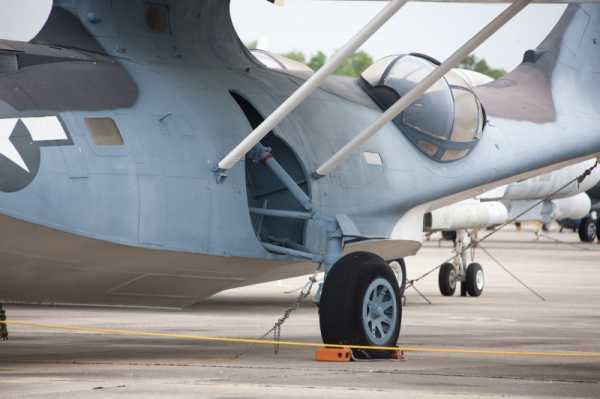

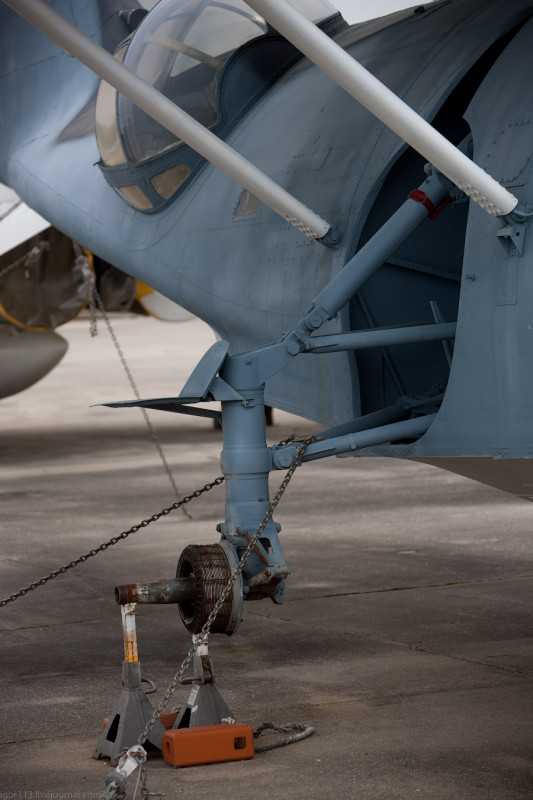

носовое колесо

Постройка новой летающей лодки на заводе Консолидейтед в Буффало началась в конце 1933 года, продолжалась весь 1934 год и завершилась в начале 1935 года. Чтобы избежать возможных задержек, связанных с появлением льда на реке Ниагара, решили сразу отправить XP3Y по железной дороге на базу Норфолк, где провести сборку и наземные и летные испытания.

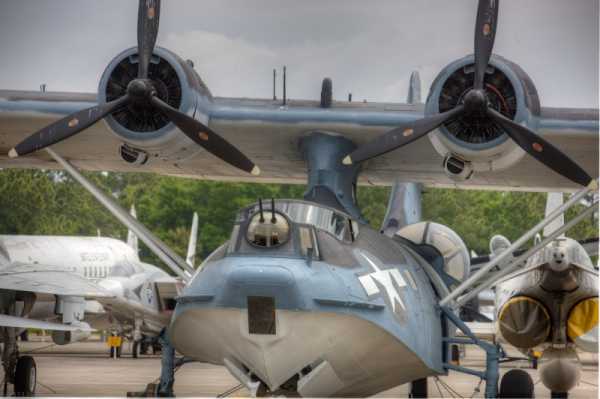

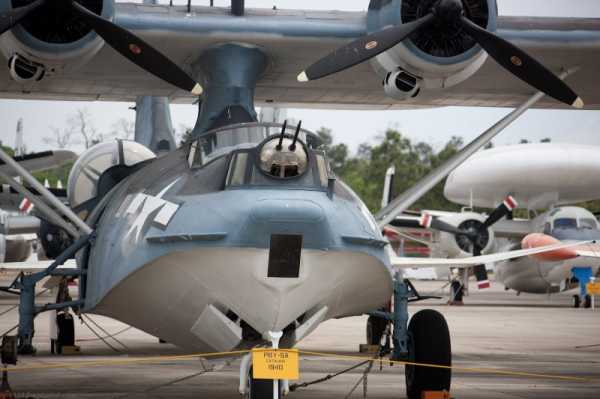

вид спереди

Прототип XP3Y прибыл в Норфолк в начале марта 1935 года и к середине месяца был собран и успешно прошел все наземные проверки. 21 марта летчик-испытатель Консолидейтед Билл Уитли поднял новую машину в первый полет, который завершился без происшествий. В ходе последовавших испытательных полетов проблем не было и уже 28 марта XP3Y доставили в испытательный центр флота на базе Анакоста для проведения предварительных войсковых испытаний. В их ходе возникали незначительные проблемы, но они не оказали существенного влияния на ход тестирования. В апреле провели отстрел оружия, а в мае машину вернули в Норфолк. При посадке 13 мая самолет получил незначительные повреждения, которые удалось быстро исправить, и испытания продолжались.
общий вид справа

29 июня 1935 года Консолидейтед получила заказ на 60 P3Y-1 и на новом заводе в Сан-Диего началась подготовка к серийному производству.

Контракт между ВМС США и Консолидейтед, предусматривающий поставку 60 PBY-1, стоимостью по 90000$ каждый, и запасных частей для них, был подписан 29 июня 1935 года. Поставки серийных машин начались в сентябре 1936 года. 5 октября первый серийный PBY-1 был принят военным экипажем на заводе Консолидейтед в Линдберг Филд, Сан-Диего и отбуксирован на другой берег залива, к причалам военно-морской базы Норт Айленд. Согласно архивам ВМС, первой строевой частью получившей новые самолеты стала патрульная эскадрилья 11F, но первым подразделением, полностью перевооруженным на PBY, стала эскадрилья VP-6F, также базировавшаяся в Норт Айленде.

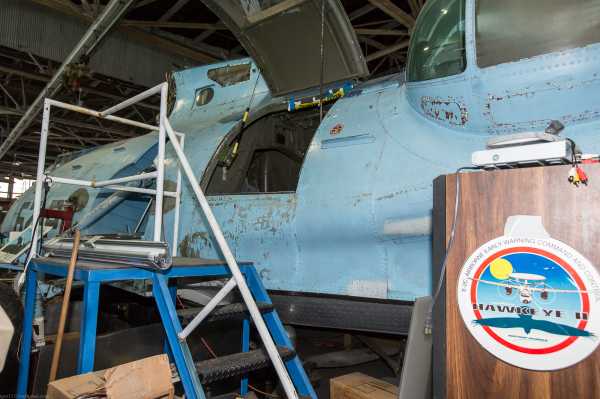

ремонт стойки

Весной 1939 г одна из последних серийных PBY-4, зав. № 1245, была переоборудована в амфибию путем установки убирающегося трехопорного шасси. Носовая опора полностью убиралась в нишу в нижней носовой части фюзеляжа а главные опоры — в открытые ниши по бортам между подкосами крыльев. Вес пустого самолета возрос примерно на 2300 фунтов. Прототип, обозначенный XPBY-5A, взлетел 22 ноября 1939 г. Заинтересовавшись возросшими боевыми возможностями амфибийного варианта, Флот изменил контракт от 20 декабря 1939 г, по которому теперь последние тридцать три машины должны были быть поставлены в амфибийном варианте PBY-5A. Другие страны-заказчики также не пропустили появление амфибии и изменили свои заказы, включив в них амфибийные PBY-5A. 25 ноября 1940 г. Флот заказал еще 134 PBY-5A, еще 30 — в июне 1941 г. и 22 в октябре 1941 г.

кабина стрелка

В послевоенные годы «Каталины» недолго очень оставались на вооружении авиации ВМС США. Считавшиеся устаревшими уже к началу боевых действий, они уступили место новому поколению патрульных самолетов, включавшему летающую лодку Мартин РВМ и машины берегового базирования PB4Y-2 и P2V. В 1948 году в составе авиации ВМС числилось только пять PBY, большинство из них — в эскадрильях резерва. 3 января 1957 года последняя «Каталина», PBY-6A из Атланты, была списана на металлолом. Так этот замечательный самолет, настоящая рабочая лошадка патрульной авиации в годы Второй Мировой войны, навсегда ушел в историю американской морской авиации.

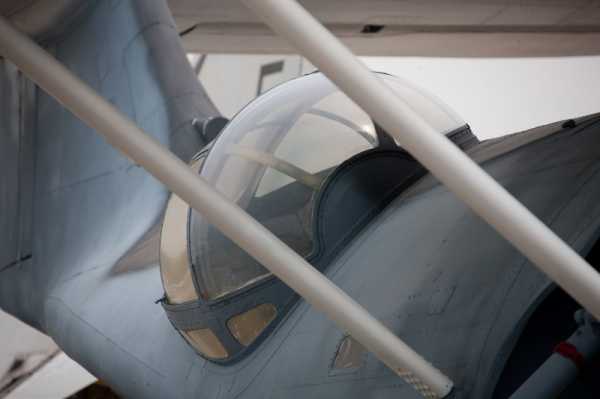

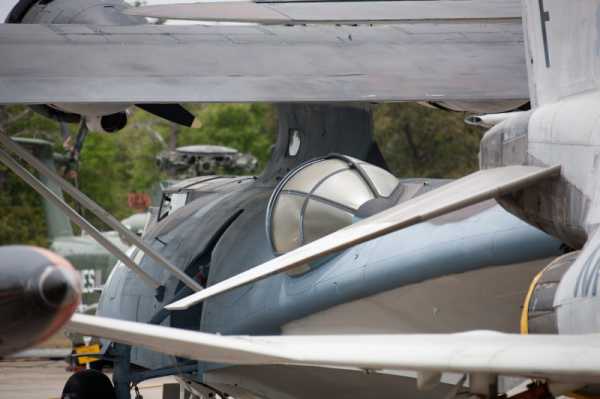

боковые блистеры

«Каталины» продолжали службу в ВВС других государств, в основном в качестве поисково-спасательных машин, на протяжении 1950 — 1960-х годов. Страны Центральной и Южной Америки, в том числе Бразилия и Мексика, имевшие на вооружении PBY-5A, PBY-6A и Canso А позднего выпуска, продолжали использовать «Каталины» и в 70-е годы. Дания эксплуатировала одну эскадрилью из восьми машин до 1971 года, в основном в Гренландии.

В послевоенное время большое количество «Каталин» стало доступным на рынке списанной военной техники, где их охотно покупали операторы чартерных и грузовых авиалиний. После демонтажа вооружения, бронирования и части радиооборудования грузоподъемность самолета существенно возрастала. Кроме того, отставные патрульные машины могли использоваться с импровизированных ВПП и водоемов подходящего размера, что было существенным плюсом для их новых владельцев. «Каталины» широко использовались для пассажирских перевозок в Карибском регионе и на Аляске, но их основной задачей все-таки стала доставка грузов и людей в отдаленные и труднодоступные места.

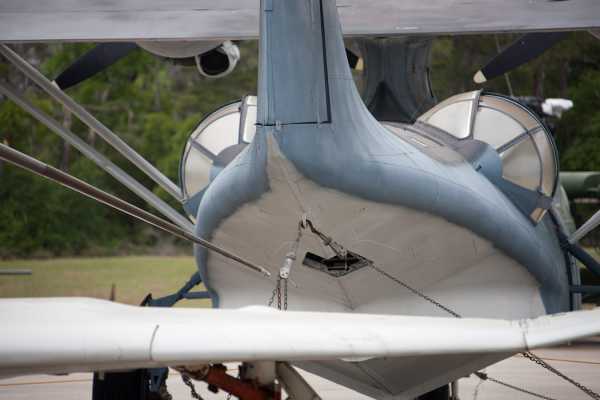

вид сзади

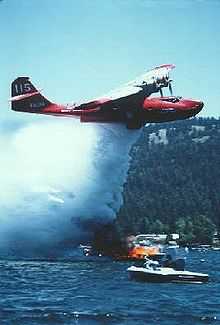

В США и Канаде много «Каталин» переделали в пожарные самолеты, для борьбы с лесными пожарами — и старые машины успешно справлялись с этой задачей. Доработки включали установку в фюзеляже бака емкостью 4164 л воды, который наполнялся при глиссировании лодки со скоростью 112 — 120 км/ч. Выдвижной заборник, располагавшийся за реданом, позволял набирать 3000 л за 15-20 секунд.

Еще одной мирной задачей решаемой «Каталинами» стали геофизические исследования. Магнитометрическая и другая поисковая аппаратура, установленная в просторном фюзеляже, позволяла вести поиск полезных ископаемых. Также этому благоприятствовали большая дальность полета и невысокая крейсерская скорость «Каталины».

igor113.livejournal.com

PBY-5A «Catalina» — летающая лодка команды КУСТО: shvp — LiveJournal

PBY-5A «Catalina» (1936)) — морской патрульный бомбардировщик (летающая лодка) фирмы Консолидейтед (PB — патрульный бомбардировщик, Y — индекс фирмы Консолидейтед, 5—порядковый номер конструкции, A—Амфибия).
«Каталины» производились всю Вторую мировую и активно использовались союзниками на тихоокеанском и европейском ТВД. Строились в США и Канаде в 1930-х и 1940-х годах.
В СССР строились по лицензии под названием ГСТ.
В послевоенное время на некоторые «Каталины», в связи с невозможностью закупки родных американских двигателей, устанавливали отечественные АШ-82, такие самолёты получили обозначение КМ-2.
«Каталины» были вооружены оборонительными пулемётами калибра .30 (7.62мм) и .50 (12.7мм), могли нести глубинные бомбы и торпеды.

Команда Жак-Ива Кусто переоборудовала его в научно-исследовательский самолёт-амфибию.

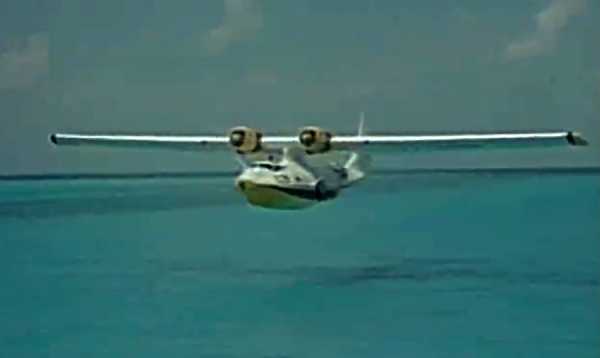

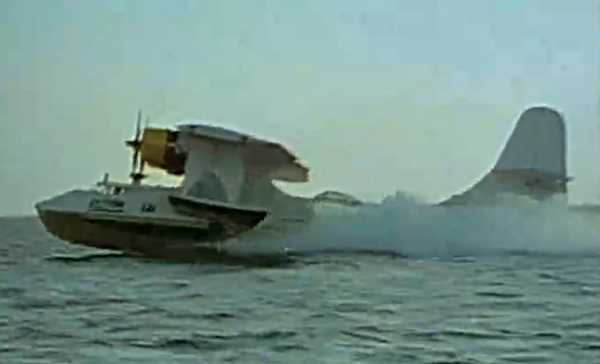

На фото на фоне взлетающей «Каталины» видно «Калипсо» и вертолёт Hughes команды Кусто

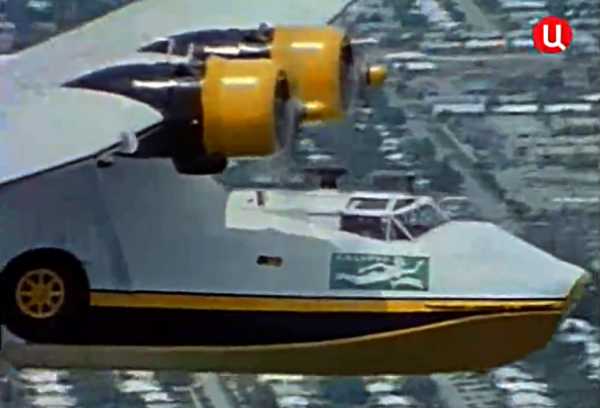

Филипп Кусто за штурвалом «Каталины». В 1967-м году Кусто вместе с отцом стал участником знаменитой экспедиции «Калипсо», цель которого заключалась в съемке акул, живущих в Красном море и Индийском океане. Филиппа назначили главным оператором экспедиции.
Не стало Филиппа в 1979-м году. Он разбился на этой самой «Каталине» во время движения по реке Тахо, что рядом с Лиссабоном. Филипп управлял самолетом, сумел посадить его на воду, а затем стал вести его вдоль реки на большой скорости, попутно проверяя на протечки. В один момент летающая лодка стала зарываться в воду, переворачиваться. В итоге фюзеляж был переломлен за кабиной, крыло от него отделилось, один из двигателей оторвался и пробил кабину в месте, где располагался командир. Штурман самолета и 6 членов экипажа выжили, их спасли местные рыбаки. А вот на поиски Филиппа ушло 3 дня.

Интересные факты:
— Член королевской семьи Тонга, барон Ваеа, служил во время второй мировой войны пилотом на этом самолёте.
— «Каталины» некоторое время использовались ВМФ СССР на Тихом океане, где данные машины получили отличные отзывы. Правда, были и сложности — американцы поставили документацию на английском языке. Решение нашли быстро: лётчики и механики внимательно наблюдали за действием агрегатов самолёта, тогда как человек в кабине пилота нажимал на тумблеры. Поняв назначение тумблера, механик заклеивал надпись на английском пластырем и писал на пластыре по-русски.
— 22 марта 1960 года семья американского бизнесмена Томаса Кендалла совершила посадку на «Каталине» в проливе Эт-Тиран, Саудовская Аравия. Они хотели поужинать, а затем переночевать на берегу Красного моря. Утром следующего дня на них было совершено вооружённое нападение со стороны местных бедуинов. В самолёт попало около 300 пуль. Томас Кендалл и его секретарь получили ранения. Они попытались завести двигатели и взлететь, но, проплыв 800 метров, самолет ударился о коралловый риф и сел на мель. Пленённых американцев доставили в Джидду, где посол на протяжении нескольких месяцев добивался их освобождения. Впоследствии, когда формальности были улажены, саудовские власти не стали извиняться и отказались выплачивать Кендаллам компенсацию. Гидросамолет PBY-5A Catalina до сих пор лежит на берегу Красного моря(с) — wiki

Все фотографии — скрин с фильма «Подводная одиссея команды Кусто»

shvp.livejournal.com

National Naval Aviation Museum, Pensacola Fl ч.10:Pby Catalina ч.1(самолет на открытой стоянке)

igor113.livejournal.com

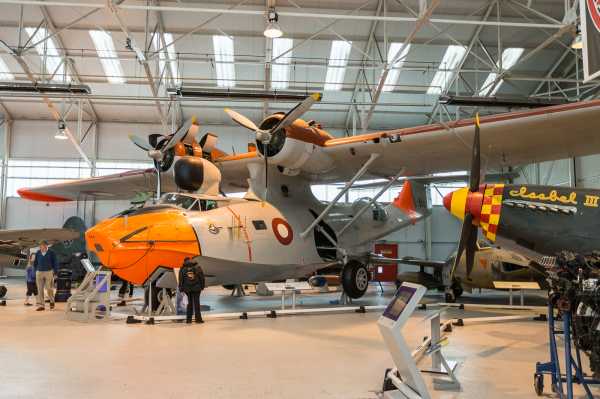

Музей РАФ-2 и Airpower museum : амфибия Consolidated Vultee PBY-6A Catalina

До этого мне попадались Consolidated Catalina других модификаций,а тут на тебе пожалуйста: Consolidated PBY-6A Catalina,этот самолет стал

последней серийной модификацией Catalina, в ее конструкцию включили ряд усовершенствований отработанных на более ранних моделях, особенно на PBN-1 Nomad. Кроме того, самолет получил дополнительное бронирование, новое вооружение и радар. Чтобы сосредоточить усилия на выпуске патрульного бомбардировщика PB4Y-2 Privateer, Consolidated перевела производство Catalina в Новый Орлеан (завод там оказался незагруженным после отказа ВМС от закупок летающих лодок P4Y-1 Corregidor). Между январем и сентябрем 1945 года выпустили 175 PBY-6A, 30 из которых поступили в СССР, а 75 использовались в качестве самолетов-спасателей ВВС США под обозначением ОА-10В.

и других источников найденных мною в инете и литературе.

полная история самолета.

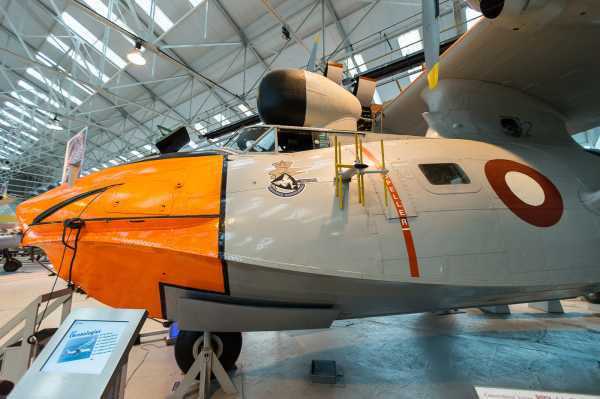

Наш борт это Consolidated PBY-6A L-866/8466M. Это самолет был построен в 1945 году на заводе New Orleans и вышел 122 PBY (и 62 PBY-6A). Последний свой полет он совершил 30 мая 1974 года и с тех пор в воздух уже не поднимался….

Самолет сразу выделяется наличием антенны радара над кабиной пилотов. Как у них с облучением было?

Здесь все как обычно: такие же стойки и у других модификаций(амфибийных естественно).

Кроме радара сверху еще масса антенн по бокам.

Табличка с описанием самолета.

Возможности обхода этого самолета ограничены,поэтому смотрим то,что можем смотреть.

Трос идет над специальной прокладкой,чтобы не портить окраску корпуса.

Дворники на лобовых стеклах: для корпусной амфибии это всегда весьма актуально…

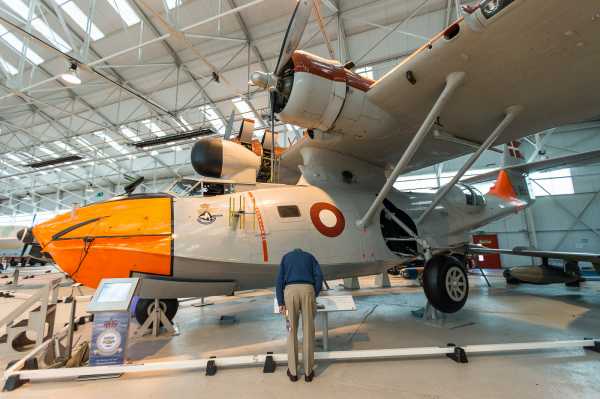

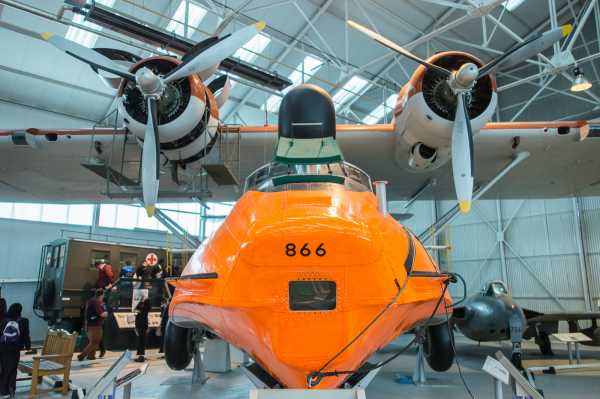

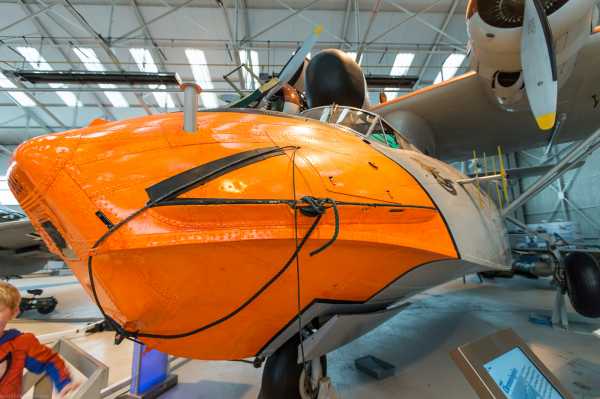

Общий вид спереди.

Перед лобовым стеклом открыт люк.

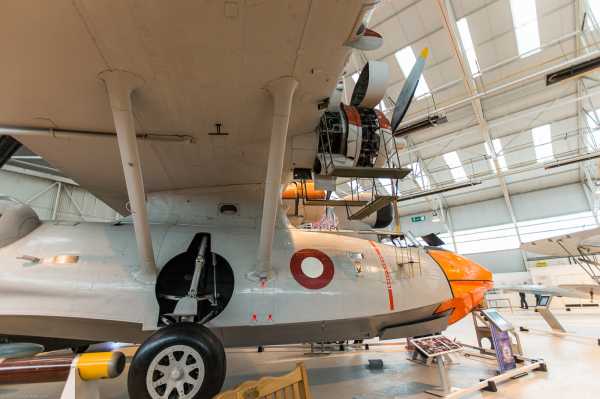

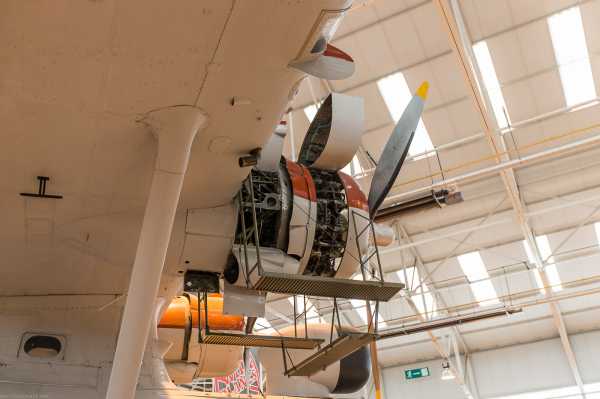

Вид справа. Правый двигатель открыт для обслуживания,висит специальное устройство для техника. Ведь на воде не поставишь лесенку!!!

Крупнее

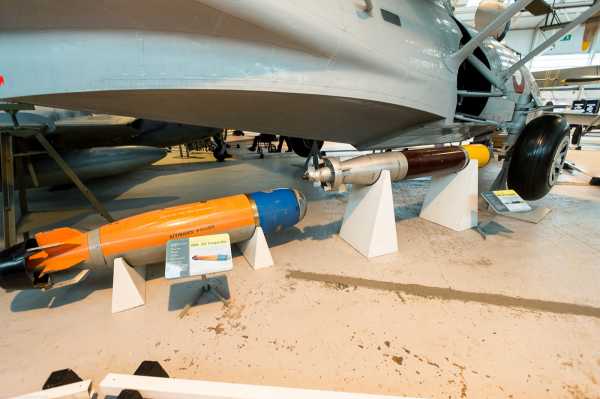

Под самолетом торпеды,которые он возможно мог использовать.

Торпеды крупнее: Мк 30.

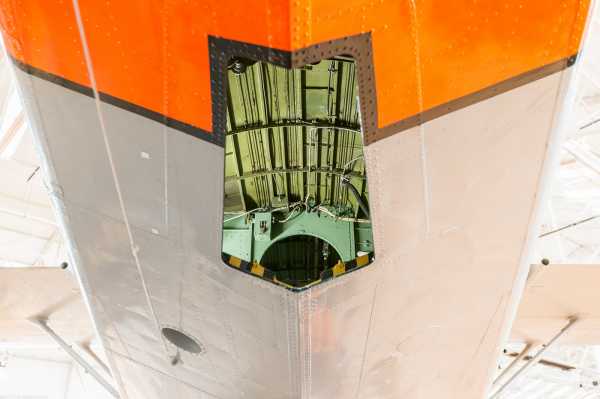

А мы заходим с задней части самолета. Тут открыт какой то лючок.

Благодаря ему заглядываем внутрь.

Хвостовое оперение. А на самолет идет провод с электричеством,чтобы подсветить внутренности.

Еще несколько фотографий издалека,другим объективом. Так лучше видно лобовое стекло.

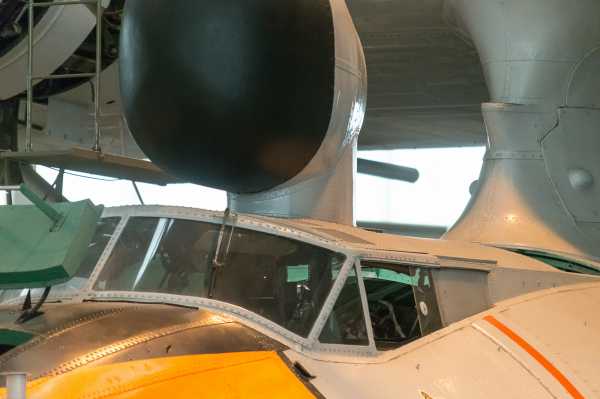

Кабина пилотов под антенной радара.

Радиальный двигатель R-1830-92 мощностью 1200 лс.

Общий вид спереди.

Обтекатель радара.

И трехлопастной ВИШ.

А теперь у нас несколько фотографий PBY-6A(PBY-5A по версии музея) с номером 64072 и регистрационным N7057C,еще совсем недавно бывшимв летном состоянии, он же 62-P. Сейчас он в Airpower museum проходит капитальный ремонт. Нас с Сергеем Рябцевым близко к нему не подпустили,выгнали. Это все,что мы успели сделать. Возможно после ремонта он вновь будет летать.

Немного истории:
В 1942 построена как PBY-6A.
Тогда же поступила на службу в United States Navy с BuNo 64072.
25 апреля 1960 получила гражданский сертификат летной годности N7057C (28-5ACF, 64072).
В 1963 продана George J. Priester, Wheeling IL с c/r N7057C.
16 декабря 1964 участвовала в инцинденте.
На посадке убрали шасси.
В 1966 продан John W. Dorr, Malibu CA.
В 1978 продан Aeroborne Enterprises, Davie FL.
1984 продан P (и) P Charters Inc, Fort Lauderdale FL.
июнь 1985 продан Hill Air Company Inc, Fort Lauderdale FL.
30 октября 1987 продан National Warplane Museum Inc, Geneseo, NE.
Получил маркировку: 62-P
Продан Wings of Eagles Discovery Center, Elmira, Horseheads, NY.
24 января 2006 попал наконец в American Airpower Museum, Farmingdale, NY.
И теперь живет в American Airpower Museum, Republic Airport, East Farmingdale, Long Island, NY.

** И поскольку нигде толком параметров PBY-6A не найдешь,то я решил приложить несколько страничек из руководства. Все зависит от выполняемой задачи.

**всего различных задач порядка семи…

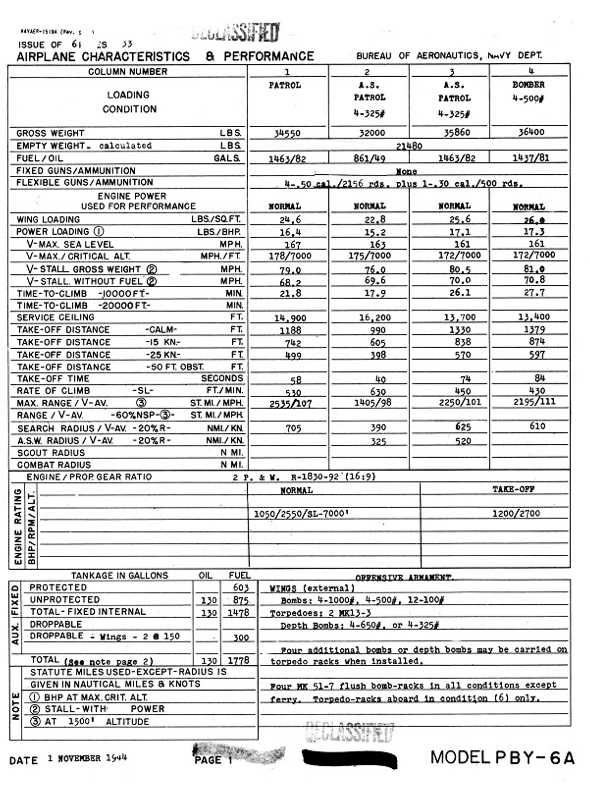

**Графики летных характеристик.

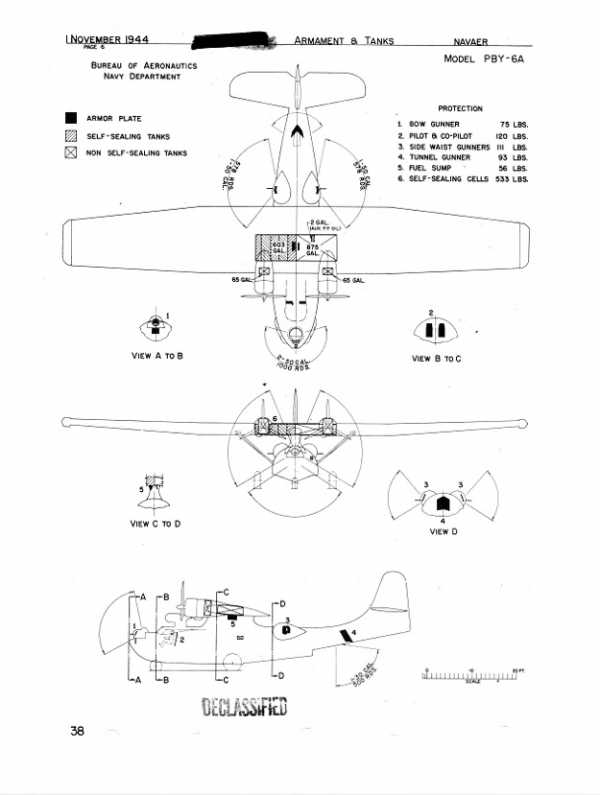

**Схема расположения вооружения.

**И просто размеры самолета.

ЛТХ(PBY-5A)
Экипаж: 8 человек (командир, пилот, бортмеханик, штурман, бомбардир, два боковых стрелка и хвостовой стрелок)
Длина: 19,46 м
Размах крыла: 31,70 м
Высота: 6,15 м
Площадь крыла: 130 м²
Коэффициент удлинения крыла: 7,73
Масса пустого: 9485 кг
Масса снаряжённого: 16066 кг
Двигатели: 2× поршневых радиальных Pratt & Whitney R-1830-92, по 1200 л. с. (895 кВт) каждый
Коэффициент лобового сопротивления при нулевой подъёмной силе: 0,0309
Эквивалентная площадь сопротивления: 4,02 м²
Максимальная скорость: 314 км/ч
Крейсерская скорость: 201 км/ч
Дальность: 4030 км
Практический потолок: 4000 м
Скороподъёмность: 5,1 м/с
Нагрузка на крыло: 123,6 кг/м²
Тяговооружённость: 0,112 кВт/кг
Аэродинамическое качество самолёта: 11,9
Вооружение
Пулемётное вооружение:
3 × 7,62 мм пулемёта (два в носовой башне, один в туннельной установке)
2 × 12,7 мм пулемёта (по одному с каждой стороны фюзеляжа)
Бомбовая нагрузка: до 1814 кг глубинных бомб, торпед

igor113.livejournal.com

Каталина (самолёт) Википедия

У этого термина существуют и другие значения, см. Каталина.

PBY-5A «Catalina» (с англ. — «Каталина») — морской патрульный бомбардировщик (летающая лодка) фирмы Консолидейтед (PB — патрульный бомбардировщик, Y — индекс фирмы Консолидейтед, 5—порядковый номер конструкции, A—Амфибия). «Каталины» производились всю Вторую мировую и активно использовались союзниками на тихоокеанском и европейском ТВД. Строились в США и Канаде в 1930-х и 1940-х годах. В СССР строились по лицензии под названием ГСТ. В послевоенное время на некоторые «Каталины», в связи с невозможностью закупки родных американских двигателей, устанавливали отечественные АШ-82, такие самолёты получили обозначение КМ-2.

«Каталины» были вооружены оборонительными пулемётами калибра .30 (7.62мм) и .50 (12.7мм), могли нести глубинные бомбы и торпеды

Во время операции по перехвату новейшего немецкого линкора «Бисмарк» «Каталина» береговой охраны Королевских ВВС Великобритании 26 мая 1941 год обнаружила линкор, потопивший до этого британский линейный крейсер «Худ» и сумевший оторваться от погони. В ходе последовавших атак «Суордфишей» (торпедоносцев) с авианосца «Арк Роял» одна из торпед повредила рулевое управление, линкор снизил ход и был потоплен английскими кораблями.

Тактико-технические характеристики (PBY-5A)

«Каталина» в музее нидерландского авиодрома «Лелистад»

Технические характеристики

Экипаж: 8 человек (командир, пилот, бортмеханик, штурман, бомбардир, два боковых стрелка и носовой стрелок)
Длина: 19,46 м
Размах крыла: 31,70 м
Высота: 6,15 м
Площадь крыла: 130 м²
Коэффициент удлинения крыла: 7,73
Масса пустого: 9485 кг
Масса снаряжённого: 16066 кг
Двигатели: 2× поршневых радиальных Pratt & Whitney R-1830-92, по 1200 л. с. (895 кВт) каждый
Коэффициент лобового сопротивления при нулевой подъёмной силе: 0,0309
Эквивалентная площадь сопротивления: 4,02 м²

Гражданский вариант «Каталины», переоборудованный в противопожарный самолёт

Лётные характеристики

Вооружение

Пулемётное вооружение:
- 7,62 мм пулемёт (в носовой башне)
- 3 × 12,7 мм пулемёта (по одному с каждой стороны фюзеляжа, один в туннельной установке в нижней задней части фюзеляжа)
Бомбовая нагрузка: до 1814 кг глубинных бомб, торпед

«Каталины» в СССР

Лицензионная копия под названием ГСТ (Гидро Самолет Транспортный) выпускалась в Таганроге с января 1939 года и по октябрь 1941 года было выпущено 27 самолетов, 11 из которых базировалось в Севастополе до конца обороны^[1]. По данным моряков-торпедоносцев Северного флота, «Каталины» (количество неизвестно) в период Великой Отечественной войны служили в авиации СФ и использовались, в частности, для подбора из воды экипажей потопленных немецким флотом в Баренцевом море кораблей и самолётов СФ, для чего на самолёте было установлено специальное зацепное устройство. Также «Каталины» некоторое время использовались ВМФ СССР на Тихом океане: во время высадки советских войск в Порт-Артуре (Люйшунь) и Дальнем (Далянь) 17 таких самолётов приводнились в бухте Порт-Артура^[2]. Как минимум один самолёт, который поставляли по ленд-лизу, летом 1945 года разбился в Приморском крае: машина принадлежала отдельному морскому разведывательному полку Тихоокеанского флота, а нашли её в мае 2018 года^[3].

Самолёты получили отличные отзывы от моряков Тихоокеанского флота, хотя американцы поставили документацию на английском языке без перевода. Лётчики и механики сумели разобраться самостоятельно в принципах управления благодаря наблюдениям за действием агрегатов самолёта: человек в кабине пилота нажимал на тумблеры, а механик, поняв назначение тумблера, заклеивал пластырем надпись на английском и писал на пластыре по-русски^{[источник не указан 1214 дней]}.

Интересные факты

Член королевской семьи Тонга, барон Ваеа, служил во время Второй мировой войны пилотом на этом самолёте.
На патрульном бомбардировщике «Каталина» Г. Гопкинс ( личный представитель Рузвельта для переговоров с 29 июля по 1 августа 1941 года с советским руководителем Сталиным ) совершил героический перелет из шотландского Инвергордона в Мурманск и обратно до Скапа-Флоу ^[4]. Полет проходил на малой высоте вблизи берегов Норвегии через территорию, которая контролировалась люфтваффе. При подлете к Скапа-Флоу был обстрелян неопознанным эсминцем.
«Каталину» PBY-5A использовала команда Жак-Ива Кусто. На этом самолёте в 1979 году разбился его сын Филипп, пилотировавший самолёт^[5].
22 марта 1960 года семья американского бизнесмена Томаса Кендалла совершила посадку на «Каталине» в проливе Эт-Тиран, Саудовская Аравия. Они хотели поужинать, а затем переночевать на берегу Красного моря. Утром следующего дня на них было совершено вооружённое нападение со стороны местных бедуинов. В самолёт попало около 300 пуль. Томас Кендалл и его секретарь получили ранения. Они попытались завести двигатели и взлететь, но, проплыв 800 метров, самолет ударился о коралловый риф и сел на мель. Пленённых американцев доставили в Джидду, где посол на протяжении нескольких месяцев добивался их освобождения. Впоследствии, когда формальности были улажены, саудовские власти не стали извиняться и отказались выплачивать Кендаллам компенсацию. Гидросамолет PBY-5A Catalina до сих пор лежит на берегу Красного моря.^[6]^[7]^[8]

В компьютерных играх

Присутствует в игре War Thunder как бомбардировщик первого ранга авиации США, а также в премиумном виде в авиации СССР и Великобритании.
В игре Call of Duty: World at War одна из миссий Тихоокеанской кампании проходит на борту Каталины «Черной Кошки». В игре в вооружение этого самолета также входят две 20-мм пушки в носу.
Присутствует в игре Heroes of the Pacific как бомбардировщик. В игре в вооружение самолета также входит 75-мм пушка в носу.
Присутствует в игре Medal of Honor: Pacific Assault.
Присутствует в игре Enigma: Rising Tide.
Присутствует в игре: Battlestations Pacific

Литература

На русском

Котельников В.Р. Авиационный ленд-лиз. — М.: Фонд «Русские Витязи», 2015. — 368 с. — 1000 экз. — ISBN 985-5-9906036-3-9.

На английском

(англ.) Creed, Roscoe. PBY: The Catalina Flying Boat. Annapolis, MD: US Naval Institute Press, 1986. ISBN 0-87021-526-4.
Crocker, Mel. Black Cats and Dumbos: WW II’s Fighting PBYs. Crocker Media Expressions, 2002. ISBN 0-9712901-0-5.
(англ.) Dorney, Louis B. US Navy PBY Catalina Units of the Pacific War. Botley, Oxford, UK: Osprey Publishing, 2007. ISBN 1-84176-911-8.
(англ.) Hendrie, Andrew. Flying Cats: The Catalina Aircraft in World War II. Annapolis, MD: US Naval Institute Press, 1988. ISBN 0-87021-213-3.
(англ.) Kinzey, Bert. PBY Catalina in Detail & Scale. Carrollton, TX: Squadron/Signal Publications, Inc., 2000. ISBN 1-888974-19-2.
(англ.) Knott, Richard C. Black Cat Raiders of World War II. Annapolis, MD: US Naval Institute Press, 2000. ISBN 1-55750-471-7.
(англ.) Legg, David. Consolidated PBY Catalina: The Peacetime Record. Annapolis, MD: US Naval Institute Press, 2002. ISBN 1-55750-245-5.
(англ.) (англ.) Ragnarsson, Ragnar. US Navy PBY Catalina Units of the Atlantic War. Botley, Oxford, UK: Osprey Publishing, 2006. ISBN 1-84176-910-X.
(англ.) Scarborough, William E. PBY Catalina in Action (Aircraft number 62). Carrollton, TX: Squadron/Signal Publications, Inc., 1983. ISBN 0-89747-149-0.
(англ.) Scarborough, William E. PBY Catalina — Walk Around. Carrollton, TX: Squadron/Signal Publications, Inc., 1996. ISBN 0-89747-357-4.
(англ.) Wagner, Ray. The Story of the PBY Catalina (Aero Biographies Volume 1). San Diego, CA: Flight Classics, 1972.

Примечания

Ссылки

wikiredia.ru

Самолет амфибия каталина – Consolidated PBY Catalina

Гидросамолеты «Каталина» в советской морской авиации в годы войны

Гидросамолет «Каталина» в советской морской авиации

«КАТАЛИНА» — ЛУЧШИЙ ВЫБОР ДЛЯ ФЛОТА

«КАТАЛИНЫ» ПОСТУПАЮТ НА ВООРУЖЕНИЕ ВМФ СССР

БОЕВОЕ ПРИМЕНЕНИЕ ЛЕТАЮЩИХ ЛОДОК «КАТАЛИНА»

National Naval Aviation Museum, Pensacola Fl ч.10:Pby Catalina ч.1(самолет на открытой стоянке)(мал)

PBY-5A «Catalina» — летающая лодка команды КУСТО: shvp — LiveJournal

National Naval Aviation Museum, Pensacola Fl ч.10:Pby Catalina ч.1(самолет на открытой стоянке)

Музей РАФ-2 и Airpower museum : амфибия Consolidated Vultee PBY-6A Catalina

Каталина (самолёт) Википедия

Тактико-технические характеристики (PBY-5A)

Технические характеристики

Лётные характеристики

Вооружение

«Каталины» в СССР

Интересные факты

В компьютерных играх

Литература

На русском

На английском

Примечания

Ссылки

Добавить комментарий Отменить ответ
