Высотный истребитель ВИ-100. — Российская авиация

Высотный истребитель ВИ-100.

Разработчик: ОКБ Петлякова
Страна: СССР
Первый полет: 22 декабря 1939 г.

Начальник конструкторского отдела и первый заместитель директора Завода опытных конструкций Центрального аэрогидродинамического института (ЗОК ЦАГИ) Владимир Михайлович Петляков не мог пожаловаться на судьбу вплоть до начала ноября 1937 года. Один из ближайших сотрудников Андрея Николаевича Туполева, рассчитавший крыло знаменитого тяжелого бомбардировщика АНТ-6 (ТБ-3) и возглавивший разработку более современного дальнего высотного многомоторного самолета АНТ-42 Петляков был обласкан как руководством ЦАГИ, так и более высокими чиновниками. Летом и осенью 1937 года он принимал участие в работе советских технических делегаций в США и Франции, завершившейся закупкой лицензий на целый ряд зарубежных самолетов (в том числе и на знаменитый Дуглас DC-3. получивший в Советском Союзе название Ли-2 и оставивший большой след в истории советской авиации). Удачно складывавшуюся карьеру Петлякова прервал внезапный арест накануне двадцатилетия Октябрьской революции. Обвинение смехотворное — вредительское затягивание сроков доводки АНТ-42, однако, по существовавшей в то время «традиции», неопровержимое.

Только летом 1938 года Петлякову позволили вернуться к работе в Специальном техническом отделе (СТО) НКВД. Организация подобных учреждений, использовавших для проведения научных и конструкторских работ осужденных специалистов, практиковалась в СССР с конца 20-х годов. Тогда из арестованных по «делу Промпартии» работников авиапромышленности сформировали конструкторское бюро на заводе № 39. в котором в рекордный срок был спроектирован истребитель И-5. В конце 30-х годов число «врагов народа» среди авиаконструкторов стало столь велико, что это серьезно повлияло на состояние советских ВВС. Поэтому многих известных специалистов «извлекли» из каменоломен и с лесоповала, чтобы использовать по прямому назначению. Под непосредственным надзором Л.П.Берии в составе СТО организовали КБ-29, фактически целое объединение конструкторских бюро, занимавшихся проектированием новых боевых самолетов. Основную часть коллектива конструкторов составляли заключенные, жившие и работавшие в здании КОСОС ЦАГИ, превращенном в своеобразную тюрьму. Заключенными были и все фактические руководители КБ, включая А.Н.Туполева.

Новой машиной, к проектированию которой приступил Петляков во главе коллектива из 50 конструкторов, должен был стать высотный истребитель с большой дальностью полета и мощным наступательным вооружением. В этой работе совершенно несомненно просматривается связь с предыдущей машиной Петлякова — высотным бомбардировщиком АНТ-42, о чем необходимо сказать несколько слов.

Одной из центральных идей, положенных в основу проекта АНТ-42, было обеспечение высокой скорости полета на больших высотах. Разработчики будущего ТБ-7 стремились сделать так, чтобы истребители противника не могли его догонять в полете, чем обеспечивалась высокая выживаемость машины в условиях боевых действий. Но разработка и доводка AНT-42 сильно затянулись как из-за неполадок с силовой установкой, так и в связи с репрессиями, которые обескровили конструкторское бюро. Пострадали от них и многие сторонники развития тяжелобомбардировочной авиации в руководстве ВВС.

Несмотря на все достоинства АНТ-42, нельзя не заметить и противоречия, заложенного в саму идею машины: высотный многоместный бомбардировщик был лишен герметичных кабин. Современники вспоминают, что причиной этому было весьма прохладное отношение Туполева к уже не редким в середине 30-х годов гермокабинам. Следует признать, что решить проблему защищенности тяжелого бомбардировщика только за счет высокой скорости полета на больших высотах в то время не удалось. Новые истребители, появившиеся во второй половине 30-х годов, сделали резкий скачок в скоростных характеристиках по сравнению с самолетами прежнего поколения.

В этих условиях Петляков понял, что если нельзя прорваться в тыл противника самостоятельно, следует попробовать сделать это под прикрытием дальних истребителей большого радиуса действия. Так родилась идея высотного истребителя сопровождения. который должен был прикрывать АНТ-42 и дальних рейдах. Заметим, что в формировании облика новой машины Туполев уже не принимал никакого участии, поэтому кабины самолете предполагалось сделать герметичными.

Самолеты, подобные АНТ-42,создавались и за рубежом. Бомбардировщики, оборудованные» гермокабинами и устройствами для похищения высотности двигателей (той или иной системой наддува), считались одним из перспективных видов оружия для будущей войны. В США уже готовились к серийному выпуску знаменитой «летающей крепости» — Боинга В-17, имевшего турбонагнетатели не моторах. В Англии и Германии также активно работали над бомбардировщиками с гермокабинами. Таким машинам нужно было противопоставить высотные истребители-перехватчики. Таким образом, назначение будущего истребителя являлось двояким: дольний истребитель сопровожденная и высотный перехватчик. Наименование «100» истребитель получил, по-видимому, в связи с названием организации где создавался — СТО, машина другого «арестанта» В.М.Мясищева получила название СТО-два или «102», а самолет А.Н.Туполева — СТО-три или «103». «Сотка» пережила Спецтехотдел, который вскоре был переименован в Особое техническое бюро (ОТБ), которое возглавил майор госбезопасности В.Кравченко.

Любопытно, что все документы, выходившие за пределы ОТБ, в том числе и по сугубо техническим вопросам, подписывал его начальник. Имена главных конструкторов нигде не фигурировали. Однако еще существовали документы, ответственность за которые несли исполнители-заключенные. Поскольку НКВД решило не тиражировать подписи врагов народа», каждому из специалистов, имевших право утверждения документов, была выдана номерная печать.

Задача, стоявшая перед конструкторами-заключенными, было нелегкой. По техническому заданию практический потолок машины должен был составлять 12500 м, а на высоте 10000 м «сотка» должна была летать со скоростью 630 км/час. Жестким был и срок, установленный на создание машины — она должна была взлететь в следующем, 1939 году. Такой срок обусловил и режим работы ОТБ: 11-12 ч в сутки без выходных дней и каких-либо поблажек. В мае 1939 года изготовили полноразмерный макет нового самолета, который принимала комиссия под председательством начальника НИИ ВВС генерал-майора авиации А.И.Филина. «Враги народа» из ОТБ успешно справились с важным заданием и их детище — «сотка» — построенная на заводе № 156, впервые поднялась в воздух 22 декабря 1939 года.

Конструкция фюзеляжа новой машины, разработанная А.И.Путиловым, по типу приближалась к монококу. Фюзеляж состоял из трех технологических узлов, представлявших собой тела вращения с легким гаргротом между кабиной пилота и кабиной штурмана и стрелка. Обшивка фюзеляжа была сравнительно толстой, в среднем 1,5-2 мм. а шпангоуты — редкими, через 0,3-0,5 м. Стрингеры для подкрепления обшивки не применялись. Крыло самолета было трапециевидным двухлонжеронным, практически без стреловидности по передней кромке, и состояло из центроплана и двух консолей, с густым набором стрингеров и нервюр, закрытых обшивкой толщиной 0,6-0,8 мм. Элероны были разрезными, закрылки — типа Шренка. Грехопорное шасси с хвостовым колесом спроектировал Т.П.Сапрыкин. Главные опоры были двухстоечнымн. убираемыми поворотом назад в мототндолы; хвостовое колесо тоже убиралось. Обшивка самолета была покрыта лаком и сохраняла естественный серебристый цвет. А вот элероны и рули были окрашены красной краской. На боргах фюзеляжа и па нижней поверхности крыльев Пыли изображены звезды с черной окантовкой.

Самолет «100» с двумя моторами М-105, с двумя турбокомпрессорами ТК-2 и двумя гермокабинами — таково было его полное официальное наименование — можно считать поистине новаторским, несмотря на традиционную компоновочную схему. На машине стояли два новейших по тем временам мотора М-105 с турбокомпрессорами ТК-2, включенными в силовую схему мотогондол, и винтами ВИШ-42. Турбины компрессоров размещались по бортам мотогондол под передней кромкой крыла. Комфортные условия экипажу из трех человек создавали две гермокабины (автор — М.Н.Петров), снабжавшиеся сжатым воздухом от турбокомпрессоров и сохранявшие постоянным давление, начиная с высоты 3700 м и до предельного потолка 10000 м. Десятикратный запас прочности обеспечивал безопасное выполнение любых фигур высшего пилотажа. Широко были применены электродистанционные агрегаты управления, разработанные Л.А.Енгнбаряном и И.М.Склянским.

Самолет имел мощное наступательное вооружение, включавшее две 20-мм пушки ШВАК (боезапас — по 300 снарядов на ствол) и два 7,62-мм пулемета ШКАС (но 900 патронов для каждого). Для защиты истребителя от атак с задней полусферы предусматривалась установка неподвижною пулемета ШКАС в хвостовом коке с боекомплектом из 700 патронов.

Для использования в качестве истребителя-бомбардировщика на самолете была предусмотрена возможность подвески на внешних держателях двух авиабомб калибра 250 кг или 500 кг. Кроме того, на «сотке» применили новый вид вооружения — кассету К-76 с 40 трехдюймовыми артиллерийскими (неопереннымн) снарядами, сбрасываемыми на строи бомбардировщиков противника. Подрыв снарядов производился с помощью дистанционной трубки. В другом, более позднем варианте, в кассеты К-100 укладывались 96 бомб весом по 2,5 кг. В то время бомбардировочное вооружение для поражения воздушных целей считалось довольно перспективным.

Существует известное выражение, в соответствии с которым недостатки человека есть продолжение ото достоинств. То же самое можно сказать и о самолетах. Когда 22 декабря П.М.Стефановский начал заводские испытания новой машины, стало ясно, что множество нововведений не прошли даром для «сотки»: перечень выявленных на испытаниях дефектов оказался поистине необъятным.

В первом же полете выявилась конструктивная ошибка, допущенная при расчете амортизаторов стоек шасси. Ее быстро устранили. Труднее оказалась задача доработки моторов. Система охлаждения масла, как выяснилось, обладала недостаточной производительностью на высотах свыше 5000 м: начиная с высоты 6000 м превышала максимально допустимую и температура воды. Несмотря на двукратную замену моторов, маслопомп и другого оборудования, на испытаниях не удалось достичь полных высотно-скоростных характеристик «сотки». Не удалось заморить и скороподъемность на больших высотах.

Наивысшая скорость, полученная при «прогоне площадки» на высок» 6600 м, составила 538 км/час. Высоту — 1000 м истребитель с нормальной полетной массой 7265 кг набирал за 6,8 мин. За период заводских испытаний с 22 декабря 1939 года по 10 апреля 1940 года самолет находился в доводке и ремонте (после вынужденной посадки «на живот» из-за невыпуска лыжного шасси) 122 суток, а летал только 11 дней. Всего было выполнено 23 полета.

Начиная с 11 апреля 1940 года «сотка» проходила государственные испытания в НИИ ВВС Красной Армии. Первый экземпляр самолета опять пилотировал майор Стефановский, штурманом был майор Никитин. На втором экземпляре, так называемом «дублере», летали пилот капитан А.М.Хринков и штурман П.И.Перевалов. «Дублер» нем нот отличался от первого экземпляра. На нем, помимо кассет, была предусмотрена внутренняя подвеска авиабомб калибром 25-100 кг. Впрочем, «дублер» оказался несчастливой машиной. Во время 11-го полета из-за негерметичностн бензосистемы и искрения контактов переключателей в кабине пилота возник пожар. Ослепленный дымом Хрипков был вынужден быстро посадить самолет, в результате чего из-за высокой вертикальной скорости истребитель скапотировал. Экипаж получил травмы, машина была практически разрушена.

На вновь оставшемся единственным первом экземпляре «сотки» продолжили испытания. Для увеличения путевой устойчивости на машине нарастили кили примерно на треть площади (с 0,77 до 1,0 м2). Продольная устойчивость машины также была признана недостаточной и для ее повышения было предложено увеличить утл стреловидности консолей, что впоследствии и было сделано на Пе-2. При полностью выпущенных посадочных пипках посадка «сотки» на «три точки» оказалась невозможной, так как не хватало рулей, поэтому было рекомендовано не выпускать закрылки полностью, а на серийных машинах изменить угол установки стабилизатора.

Самым же неприятным открытием оказались свойства профилей крыла на скоростях, близких к посадочным. Дело в том. что в погоне за высокими максимальными скоростями были выбраны остроносые профили разработки ЦАГИ: «В» в корне крыла и «BS» на его концах. Они действительно имели меньшее лобовое сопротивление при равном с обычными профилями коэффициенте подъемной силы на малых углах атаки, однако на больших углах, характерных для условий посадки, на таких профилях происходил несимметричный срыв потока.

В ходе государственных испытаний было выполнено 34 полета с общим налетом 13 ч. 25 мин. и в целом самолет соответствовал всем требованиям технического задании за исключением скорости, поскольку на разных высотах он не добирал 10-20 км/час. Несмотря на выявленные недостатки, общее заключение по испытаниям самолета «100» было благоприятным. В нем отмечалось:

«1. Самолет «100» представляет собой наиболее удачное разрешение проблемы создания вооруженной машины с герметичной кабиной. Необходимо построить опытную серию самолетов «100».
…3. В целях использования высокой аэродинамики самолета «100» целесообразно создание на его базе пикирующего бомбардировщика без гермокабины. Необходимо построить опытную серию.
Макет этого самолета предъявить на утверждение к 1 июня 1940 г…»

Третий пункт заключения резко изменил судьбу «сотки». Перед руководством советской авиапромышленности стояла проблема быстрой замены основного фронтового бомбардировщика советских ВВС — СБ. Сконструированный еще в 1934 году и серийно строившийся с 1936 года, к началу войны он устарел. Тяжелые испытания выпали на его долю уже в ходе советско-финской войны зимой 1939-1940 годов, хотя финскую авиацию и количественно и качественно нельзя было отнести к передовым. Требовалась новая массовая машина для фронтовой авиации и ею должен был стать пикирующий бомбардировщик. В результате на отчете но испытаниям «сотки» появилась резолюция начальника ВВС Красной Армии командарма 2-го ранга Я.Смушкевича: «Акт утверждается с внесением поправки в заключение: самолет «100» в пикирующем варианте признать целесообразным для серийной постройки». Так началась история легендарной «пешки», пикирующего бомбардировщика — Пе-2.

ЛТХ:

Модификация: ВИ-100
Размах крыла, м: 17,15
Длина, м: 12,69
Высота, м: 3,95
Площадь крыла, м2: 40,50
Масса, кг
-пустого: 5172
-взлетная: 7260
Тип двигателя: 2 х ПД М-105 с ТК-2
-мощность, л.с.: 2 х 1100
Максимальная скорость, км/ч
-у земли: 455
-на высоте: 535
Практическая дальность, км: 1400
Скороподъемность, м/мин: 588
Практический потолок, м: 12200
Экипаж: 3
Вооружение: 2 х 20-мм пушки ШВАК и 2 х 7,62-мм пулемета ШКАС, до 1000 кг бомб.

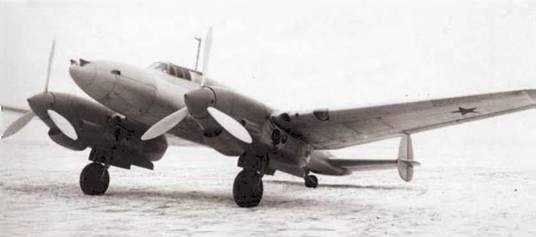

Опытный высотный истребитель ВИ-100 на государственных испытаниях. Апрель 1940 г.

ВИ-100 перед первомайским парадом 1940 г.

Опытный высотный истребитель ВИ-100.

ВИ-100 на нивелировании.

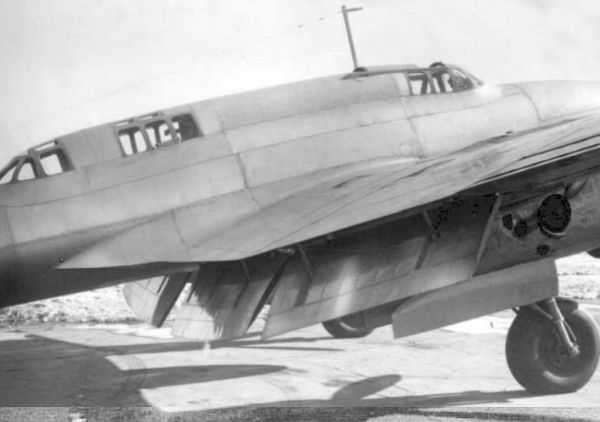

Центроплан ВИ-100. Посадочные щитки опущены.

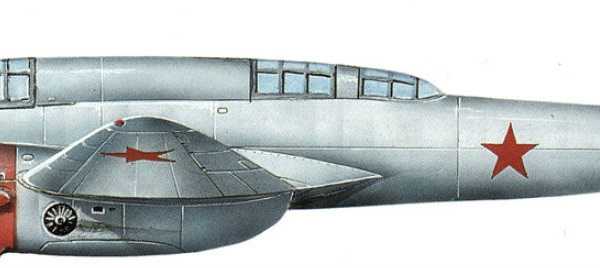

ВИ-100. Рисунок.

ВИ-100. Схема.

.

.

Список источников:
В.Б.Шавров. История конструкций самолетов в СССР 1938-1950 гг.
Б.Л.Симаков. Самолеты страны Советов. 1917-1970.
Энциклопедия-справочник. Самолеты страны Советов.
Александр Медведь, Дмитрий Хазанов. Пикирующий бомбардировщик Пе-2.
Владимир Котельников, Олег Лейко. Пикирующий бомбардировщик Пе-2.
Крылья Родины. В.Кондратьев, И.Султанов, А.Н.Пономарев. ВИ-100.
Владимир Котельников. Эволюция Пе-2.

xn--80aafy5bs.xn--p1ai

Российский летающий радар А-100 — Мастерок.жж.рф — LiveJournal

А-100 — принципиально новый самолет, который будет оснащаться современнейшим оборудованием. Он предназначен для обнаружения сил и средств противника, передачи соответствующей информации на командные пункты, целеуказания и управления всеми летательными аппаратами. Интересно, что с борта нового летающего радара можно будет управлять даже беспилотниками. А-100 позволит значительно повысить эффективность Сухопутных войск, Военно-морского флота и Воздушно-космических сил нашей страны.

Представители «Объединенной приборостроительной корпорации» сообщили, что возможности нового российского самолета ДРЛОиУ А-100 «Премьер» будут значительно выше, чем у предшественников и конкурентов. А-100, в отличие от российского А-50 и американского AWACS, сможет одновременно контролировать наземные объекты, воздушное и космическое пространство. У нового летающего радара возрастают дальность обнаружения целей и количество обрабатываемых объектов.

Подобные самолеты играют все большее значение в Вооруженных силах мировых держав. AWACS использовались американскими войсками во время боевых действий в Афганистане и Ираке, а А-50 эксплуатируются Воздушно-космическими силами РФ в Сирии. Оба самолета зарекомендовали себя с самой лучшей стороны.

А-100 «Премьер» — российский самолёт дальнего радиолокационного обнаружения и управления на базе Ил-76МД-90А с двигателем ПС-90А-76. Многофункциональный авиационный комплекс радиолокационного дозора и наведения (МАК РЛДН). Антенный комплекс построен на базе антенны с активной фазированной решёткой. Поставки ВВС России планировалось начать в 2016 году.

21 ноября 2014 года ТАНТК имени Г. М. Бериева получил первый самолёт Ил-76МД-90А для переоборудования в самолёт ДРЛО типа А-100.
Проект нового самолёта дальнего радиолокационного обнаружения и наведения, должен будет постепенно заменить в ВВС РФ имеющиеся машины А-50 и А-50У. Многофункциональный бортовой радиотехнический комплекс для самолёта создаётся концерном радиостроения «Вега». 26 октября 2016 года летающая лаборатория для новейшего российского самолёта ДРЛО А-100 «Премьер» впервые поднялась в воздух. Летающая лаборатория А-100ЛЛ создана на базе штатного самолёта А-50.

По словам гендиректора концерна «Вега» (изготовитель самолёта), комплекс разрабатывается по гособоронзаказу на смену самолётам дальнего радиолокационного обнаружения и управления А-50 и А-50У.

Первый полёт состоялся 18 ноября 2017 года с аэродрома Таганрогского авиационного научно-технического комплекса им. Г.М. Бериева.
На данный момент Воздушно-космические силы России располагают пятнадцатью самолетами А-50, произведенными еще во время холодной войны, и тремя модернизированными А-50У. Обновленные машины с литерой «У» получили современное оборудование, благодаря которому буквально обрели вторую жизнь. Производитель сообщает, что самолет А-50У может обнаружить бомбардировщик на расстоянии в 650 километров, истребитель — в 300 километров, а бронетанковую колонну — в 250 километров. Однако появление нового летающего радара А-100 позволит удвоить эти цифры….
Строительство первого А-100 началось буквально пару лет назад. За основу был взят транспортный самолет Ил-76МД-90А, который отличается от базовой модели новыми двигателями, модифицированным крылом, бортовым оборудованием и топливной системой. Разработчиками нового летающего радара стали ТАНТК имени Бериева и концерн «Вега», которые, собственно, работали над строительством и модернизацией А-50.

Новый самолет сохранит преемственность, однако станет принципиально новой воздушной системой по числу решаемых задач, сложности и тактико-техническим характеристикам.

Создание А-100 ведется в соответствии с согласованным с военным ведомством графиком. Предполагается, что первый самолет ДРЛОиУ нового поколения поступит на вооружение уже в этом году….

Многофункциональный авиационный комплекс радиолокационного дозора и наведения А-100 впервые поднялся в небо, сообщили журналистам в пресс-службе концерна «Вега», создающего оборудование для «летающего радара».

Как отметили в пресс-службе, во время первого полета специалисты проверили аэродинамические характеристики самолета, работоспособность авионики и части аппаратуры радиотехнического комплекса.

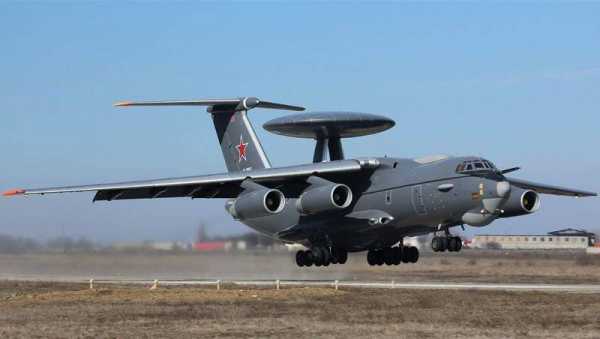

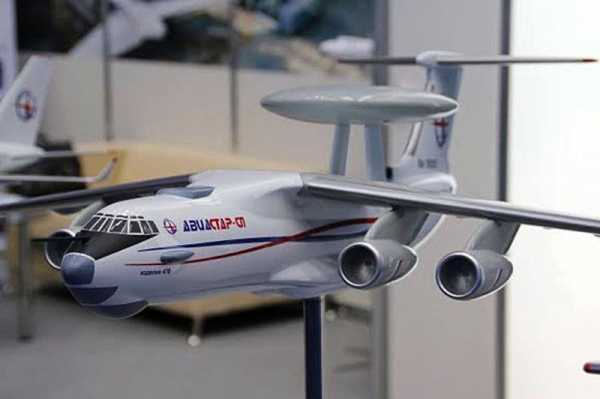

А-100 создан на базе военно-транспортного самолета Ил-76МД-90А. На нем установлен обтекатель с антенной системой и новейшее специальное радиотехническое оборудование, которое позволяет быстро наращивать радиолокационное поле на заданном направлении. Кроме того, авиационный комплекс может обнаруживать и сопровождать цели, а также участвовать в управлении истребительной и ударной авиацией при наведении на воздушные, наземные и морские цели.

Самолет придет на смену авиационным комплексам А-50 и А-50У.

Как заявлял министр обороны Сергей Шойгу, разработка нового самолета обусловлена появлением новых классов целей, в том числе самолетов оперативно-тактической авиации нового поколения. Серийные поставки А-100 в войска, по его словам, начнутся в 2020 году.

[источники]Источники:
https://ru.wikipedia.org/wiki/%D0%90-100
https://politpuzzle.ru/19702-letayushhij-radar-a-100-budet-obladat-unikalnymi-vozmozhnostyami/
http://3mv.ru/100187-letayuschiy-radar-a-100-sovershil-pervyy-polet.html

masterok.livejournal.com

А-100 «Премьер» придет на смену самолетам ДРЛОиУ А-50 » Военное обозрение

При планировании военной операции против Сирии американские военные рассчитывали активно использовать самолеты системы AWACS (Airborne Warning and Control System), к примеру Boeing E-3 Sentry. Данные машины очень хорошо себя зарекомендовали во время боевых действий в Ираке, Афганистане и других горячих точках планеты. Самолеты подобного типа приобретают все большее значение в современных армиях. В настоящее время на вооружении российских ВВС находится 22 самолета ДРЛОиУ А-50, которые были построены еще в советское время. Также Минобороны России были переданы 2 модернизированных самолета А-50У, поставку третьей машины планируется завершить до конца 2013 года. Помимо этого, в 2013 году концерн «Вега» рассчитывает заключить контракт на поставку военным аппаратуры для 4-го такого самолета, который уже находится в сборке.

По словам заместителя генерального конструктора концерна «Вега» Вартана Шахгеданова, главное отличие самолетов А-50У от обычных А-50 заключается в замене аналоговой аппаратуры на цифровую, что повышает возможности самолета по обнаружению и сопровождению целей, а также наведению различных ударных средств поражения. Использование самолетов дальнего радиолокационного обнаружения и управления позволяет оперативно в сжатые сроки наращивать радиолокационное поле, которое в России сегодня является не сплошным, а зональным. С увеличением интенсивности учебно-боевой работы данные самолеты все чаще привлекаются для решения задач по своему предназначению. К примеру, начиная с 2011 года по сегодняшний день, российскими самолетами ДРЛОиУ было выполнено более 150 учебно-боевых полетов и спецзаданий, самолеты выполнили свыше 1000 наведений истребительной и ударной авиации на наземные, воздушные и надводные цели. Самолет А-50, который был разработан в конце 70-х годов, по-прежнему не утратил своей значимости.

Парк российских самолетов ДРЛОиУ поэтапно обновляется за счет ввода в строй модернизированных машин А-50У, оснащенных современными радиотехническими комплексами. Благодаря этой версии, машина обрела вторую молодость. За счет применения современных технологий и замены части специальной аппаратуры удалось уменьшить массу комплекса, что, в свою очередь, стало причиной роста дальности полета и времени дежурства самолета в воздухе. Автоматизированные рабочие места бортовых офицеров боевого управления и других операторов были оснащены современными ЖК-мониторами, которые позволяют наглядно отображать воздушную обстановку в районе ведения боевых действий. Позволяют оперативно реагировать на все изменения, а также иметь под рукой все справочные данные для эффективной работы.
Модернизация позволила увеличить возможности самолета. Выросла дальность обнаружения воздушных и морских целей, увеличилось количество одновременно сопровождаемых воздушных (надводных) объектов, выдача и скорость обработки всей информации, также была реализована возможность автоматизированного наведения истребителей на воздушные цели во всем диапазоне скоростей и высот в условиях наличия помех.

Производством самолетов А-50 занимался и продолжает заниматься Таганрогский авиационный научно-технический комплекс (ТАНТК) им. Бериева. Самолет построен на базе Ил-76МД и в состоянии совершать полеты на удаление в 7,5 тысяч километров со скоростью до 800 км/ч. Он в состоянии обнаруживать и классифицировать различные типы воздушных и наземных целей, одновременно отслеживая до 300 объектов. В настоящее время ТАНТК им. Бериева совместно с концерном «Вега» занимаются выпуском самолета в версии А-50У. Это вариант глубокой модернизации самолета с установкой усовершенствованного радиолокационного комплекса «Шмель-М» и «Шмель-2». По сравнению с базовой версией он обеспечивает захват и сопровождение целей на большем расстоянии.

Возможности самолета ДРЛОиУ А-50У позволяют обнаружить воздушные цели типа бомбардировщик на удалении до 650 км, истребители – 300 км, наземные цели типа танковой колонны – 250 км. Предполагается, что появление нового самолета ДРЛОиУ А-100 «Премьер» позволит удвоить данные цифры. На новом самолете планируется применение цифрового навигационного комплекса, а также цифровой системы управления со «стеклянной» кабиной пилотов. Самолет будет построен на базе Ил-76МД-90А с двигателями ПС-90А-76, также известного как Ил-476. Сообщается, что его антенный комплекс будет построен на базе антенны с активной фазированной решеткой (АФАР). Первый полет самолета должен состояться до наступления 2017 года.

А-100, построенный на базе Ил-76-МД-90А, будет принципиально новым самолетом, который должен поступить на вооружение ВВС России. Самолет будет оснащаться многофункциональным радиотехническим комплексом, который позволит решать оперативно-тактические и стратегические задачи в области ведения разведки и управления авиацией видов ВС и родов сил (войск). В основу его разработки были выведены системные вопросы увеличения боевой эффективности и безусловного решения задач как в мирное время, так и в угрожаемый период, и во время ведения боевых действий. Отдельно можно выделить тот факт, что главные конструкторские и концептуальные решения принимались с учетом реальных возможностей современной вычислительной техники, последних достижений в области теорий оптимального управления, идентификации, фильтрации, пространственно-временной обработки сигналов.

Самолет А-100 «Премьер» предназначен для обнаружения, опознавания, классификации, определения координат и сопровождения воздушных, надводных и наземных целей и нестратегических ракетных средств нападения потенциального противника; передачи разведывательной информации на пункты управления разной видовой принадлежности и разных уровней, в том числе целеуказания на пункты управления корабельными и наземными ЗРС; управления всеми типами пилотируемых летательных аппаратов истребительной, бомбардировочной, штурмовой и специальной авиации, а также беспилотными летательными аппаратами.

При этом самолет ДРЛОиУ А-100 является логическим продолжением своего предшественника – А-50У. Данная машина сможет решать весь спектр стандартных для самолетов ДРЛОиУ задач, включая наземное наведение и управление экипажами, но также использовать различные типы беспилотников. В настоящее время в ВВС ведется работа над детальной разработкой полного спектра использования данного самолета после 2020-2030 года.

По сравнению со своим предшественником А-50У у А-100 «Премьер» должны вырасти показатели количества одновременно сопровождаемых объектов (целей), количества одновременно управляемых истребителей, должна вырасти дальность обнаружения целей, на порядок вырасти высота обнаружения воздушных объектов. Помимо этого, будут добавлены возможности управления наземными средствами поражения, отслеживания различных наземных целей и обеспечения загоризонтной стрельбы. Реализация данных возможностей позволит значительно увеличить эффективность ЗРК средней и большой дальности Сухопутных войск, ВМФ и ВВС, а также снабжение информацией обеспечиваемых и управляющих КП ВС России всех уровней.

Можно утверждать, что сохранив преемственность, новый российский самолет ДРЛОиУ А-100 станет принципиально новой воздушной системой как по сложности и числу решаемых боевых задач, так и по своим тактико-техническим характеристикам. Использование подобных самолетов позволит значительно увеличить эффективность ведения боевых действия всеми родами войск (сил). Также представляется очевидным, что для наиболее широкого применения заложенного в самолет потенциала необходимо будет провести дальнейшее усовершенствование приемов и способов решения оперативно-тактических задач с детальной проработкой соответствующих планов.

Источники информации:
-http://vpk-news.ru/articles/17645
-http://www.arms-expo.ru/049057054050124050052056055051.html

-http://militaryrussia.ru/blog/topic-564.html
-http://www.pravda.ru/news/science/27-08-2013/1171670-airplanmod-0

topwar.ru

В России собирают сотый самолет Sukhoi Superjet 100 » Военное обозрение

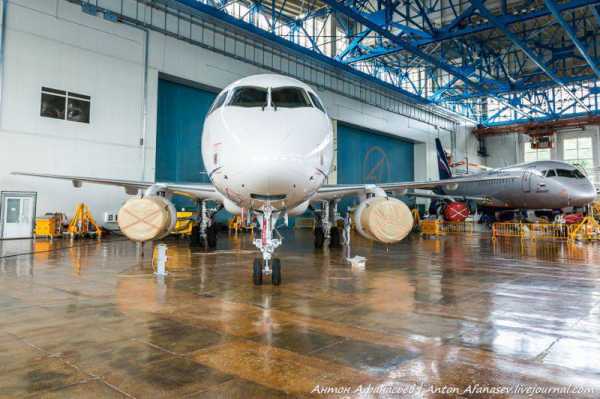

Одним погожим летним днем меня пригласили на экскурсию в ангар летно-испытательного комплекса ЗАО «Гражданские самолёты Сухого», что в городе Жуковский, это было предложение от которого невозможно отказаться. Сегодня я Вам расскажу о российском самолете Sukhoi Superjet 100, Вам интересно тогда вперед…
После развала авиационной промышленности СССР, самолет SSJ100 является единственным гражданским самолетом в России, который был спроектирован, поставлен на крыло, сертифицирован и запущен в массовое производство. По состоянию на 1 июля 2015 года в сборке находится сотый самолет Sukhoi Superjet 100.
100 самолетов много это или мало? Выкатка первого Sukhoi Superjet 100 состоялась в 2007 году, поставлять в авиакомпании самолет стали с 2011 года. Для примера: первый самолёт Як-42 поступил в авиакомпанию «Аэрофлот» в конце 1980 года. К 2003 году было построено около 183 самолётов. В период с 1970 по 1998 год построено 918 самолётов семейства Ту-154. Один из самых массовых пассажирских самолётов, собиравшихся в Советском Союзе Ту-134 выпускался с 1966 по 1984 год, всего, было построено 854 самолёта всех модификаций (все цифры примерные, взяты в открытых источниках).
Много или мало решать Вам, по мне так на Дальнем Востоке это самый оптимальный самолет для перелетов по региону, почему Аэрофлот не передал своей дочерней на Дальнем Востоке авиакомпании Аврора Sukhoi Superjet 100 не понятно.

SSJ100 это коммерческий самолет, созданный с применением новейших технологий, рассчитан на перевозку пассажиров как на ближнемагистральных, так и среднемагистральных маршрутах. Самолет полностью спроектирован на основе цифровых технологий. В его производстве применяются ранее не использовавшиеся в России технологии, такие как бесстапельная сборка, автоматическая стыковка агрегатов планера и многих других. Максимальная крейсерская скорость Sukhoi Superjet 100 – 0,81 Маха, что соответствует примерно 860км час на высоте от 8 850 метров или выше эшелона полета FL 290. Это означает, что SSJ100 может выполнять полеты на тех же эшелонах, что и ближнемагистральные Boeing 737 и Airbus 320, оптимизируя тем самым не только топливные расходы, но и время полета из пункта А в пункт Б.

Дальность полета для версии с увеличенной дальностью составляет — 4578 км. Эксплуатация самолета возможна в широком спектре климатических условий при температуре от минус 54 до плюс 45 градусов Цельсия: а это как Вы уже наверное поняли весь земной шарик.
Держателем сертификата типа на самолет SSJ100 является компания «Гражданские самолеты Сухого» — они разработчики. Для достижения конкурентных преимуществ своего самолета они пригласили в проект компании с мировым именем, такие как Thales, Safran, Messier Bugatti Dowty, Liebherr… Ведь это мировая тенденция – международная интеграция в авиационной промышленности. Достаточно вспомнить Дримлайнер, А380…

Производство самолета, его окончательную сборку, осуществляет Комсомольский-на-Амуре филиал ЗАО «Гражданские самолеты Сухого» при непосредственном участии других заводов на территории России, где изготавливаются составные части Sukhoi Superjet 100. В настоящий момент производственные мощности завода позволяют выпускать до 50 самолетов в год. Филиал в полной мере использует lean-технологии. Их применение направлено на повышение эффективности производства и его планирования. В основе lean-технологий лежат современные методики, оптимизация процесса закупки оборудования, минимизация трудовых и временных затрат.
На Комсомольском-на-Амуре филиале ЗАО «ГСС» в конце 2013 года была введена в эксплуатацию мультимедийная обучающая система, позволяющая отрабатывать на производстве навыки тестирования систем самолета SSJ100. Тренажер «Тестирование систем самолета SSJ100» сокращает время на подготовку сотрудников для работы на конкретном участке и формирует умение тестировать работоспособность систем самолета перед его передачей на следующий этап сборки.

Все модели семейства Sukhoi Superjet 100 оснащены двумя турбовентиляторными двигателями SaM146 производства PowerJet. Двигатель SaM146 был специально разработан для самолета типа Sukhoi Superjet 100. PowerJet является совместным предприятием компании Snecma (Safran group, Франция) и НПО «Сатурн» (Россия) с равными долями участия. Двигатель SaM146 сочетает в себе успешный опыт применения CFM56 с использованием современных технологий и сокращением количества компонентов на 20%, благодаря чему значительно снижаются затраты на эксплуатацию и техническое обслуживание при достижении высоких эксплуатационных характеристик и показателей надежности.
Если кто не знает или забыл, то напомню, что двигатели CFM56 является одними из самых распространённых в мире. Их история начинается с применения на самолёте Boeing 737. Самолёты Boeing 737 уже на протяжении более 25 лет оснащаются только двигателями семейства CFM56. Двигатели CFM56 также устанавливаются на Airbus A320 и Airbus A340-200 и -300 и других моделях гражданских и военных самолетов.
Фирма Snecma Safran Groupe (Франция) отвечает за производство: компрессора высокого давления, камеру сгорания, турбину высокого давления, коробку приводов, цифровую систему управления двигателя, интеграцию силовой установки, сопровождение летных и наземных испытаний. ОАО «НПО «Сатурн» (Россия) отвечает за производство: вентилятора, бустера, турбины низкого давления, окончательную сборку двигателя, приемо-сдаточные испытания двигателя.
В одном из коммерческих полетов при заходе на посадку SSJ100 столкнулся с гусем, который попал в двигатель. Работающий двигатель раскрутил птицу и выбил через холодный контур, при этом немного повредились несколько лопаток вентилятора. Однако пилоты посадили самолет без каких-либо проблем.

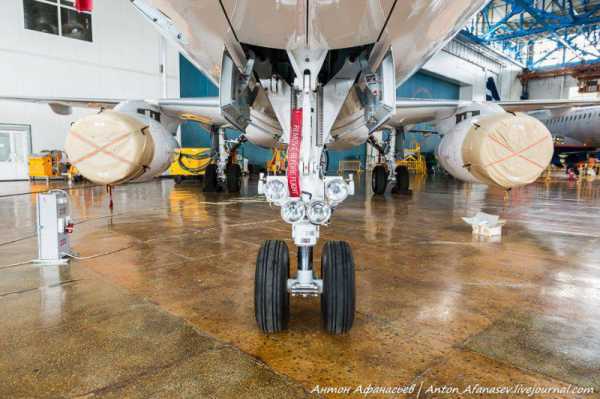

Самолет SSJ100 оборудован трехопорным шасси. Управляемая передняя и основные опоры в полете убираются в ниши и полностью закрываются створками. Для обеспечения высокого весового совершенства основные опоры шасси выполнены по двухподкосной схеме.
Конструкция шасси, разработанная ЗАО «Гражданские cамолеты Сухого» совместно с компанией Messier Bugatti Dowty, полностью идентична как на базовой версии, так и на версии увеличенной дальности SSJ100.

А вот и самое главное в современном самолете, его «мозг», а именно бортовой компьютер который управляет всеми системами. Высокая безопасность полета достигаются за счет оптимального пилотирования самолетов в автоматическом режиме и защищенности системы управления полетом от случайных ошибок. В основе системы дистанционного управления лежат три двухканальных вычислителя верхнего уровня (PFCU — Primary Flight Computer Unit), дополняющие двухканальные вычислители нижнего уровня (ACE — Actuator Control Electronics). PFCU обрабатывают командные сигналы, поступающие из кабины пилотов, автопилота и авионики, и оптимизируют пилотажные характеристики самолета на всех режимах полета. Уровень функциональной насыщенности, реализованный в PFCU, разработан с учетом опыта «ОКБ Сухого» по созданию СДУ с автоматическим ограничением предельных и эксплуатационных параметров полета при ручном и автоматическом управлении.
Таким образом, обеспечивается высочайший уровень безопасности на всех этапах полета не только за счет высокой надежности самолетных систем, но и за счет уникального функционала защиты от ошибок, связанных с «человеческим фактором». SSJ100 станет первым региональным самолетом с СДУ такого уровня. В случае возникновения на борту ряда серьезных отказов СДУ перейдет на резервный контур управления, обеспечивающий пилотажные характеристики на уровне неавтоматизированного (обычного) самолета.
Кстати в мороз за – 45 градусов по Цельсию, самолет провел ночь на перроне Якутского аэропорта, для его запуска было достаточно прогреть отсек с главным компьютером до температуры – 30 градусов. Все самолет готов к постановке под ток и запуску ВСУ. Далее прогрев кабины и салона, вплоть до посадки пассажиров и запуска двигателей экипажем самолета, выполнялся при помощи штатной СКВ с отбором воздуха от ВСУ.

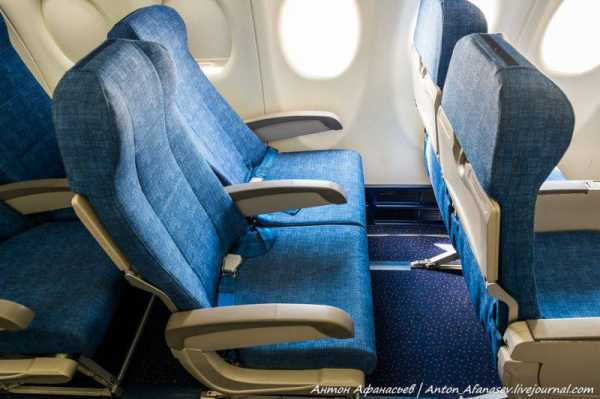

А теперь давайте поднимемся на борт самолета, ЗАО «Гражданские самолеты Сухого» позиционирует Sukhoi Superjet 100 как самолет, в салоне которого пассажиры чувствуют себя так же комфортно, как в салоне магистрального самолета. Салон представлен на схеме 3+2. Пассажиры имеют простой и удобный доступ к полкам, в которых легко помещаются чемоданы на колесиках, одобренные стандартами IATA в качестве ручной клади (предельно допустимые размеры 24×16×10). Объемные багажные полки позволяют пассажирам также свободно размещать любую верхнюю одежду вне зависимости от времени года и региона. На фото представлен Sukhoi Superjet 100 для авиакомпании «Газпром Авиа» с бортовым номером RA- 89050. В то время лайнер готовился поставке, поэтому салон затянут в целлофан.

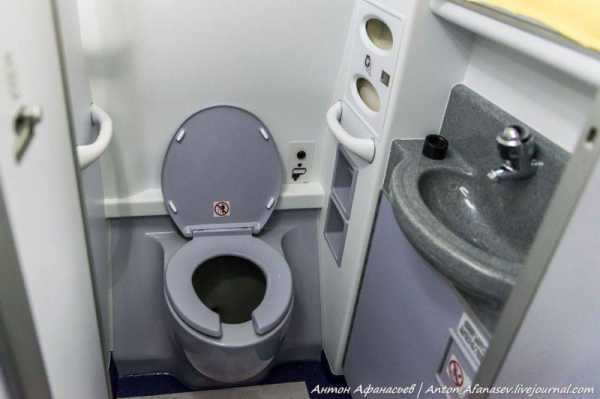

В салоне самолета для данного заказчика расположены три туалетные комнаты. Туалет в задней сервисной зоне приспособлен для пассажиров с ограниченными физическими возможностями. Посмотрите какой он большой, кстати мексиканская компания Interjet которая успешно эксплуатирует Sukhoi Superjet 100 сделала его индивидуальной туалетной комнатой для женщин.

Вот для сравнения стандартная туалетная комната, которая находится в передней части самолета Sukhoi Superjet 100.

Управление различными системами пассажирского салона для бортпроводника, как видите тут можно регулировать освещение салона, температуру, также находится сигнализация датчиков дыма в туалетных комнатах, так, что господа курильщики в самолете курить чревато.

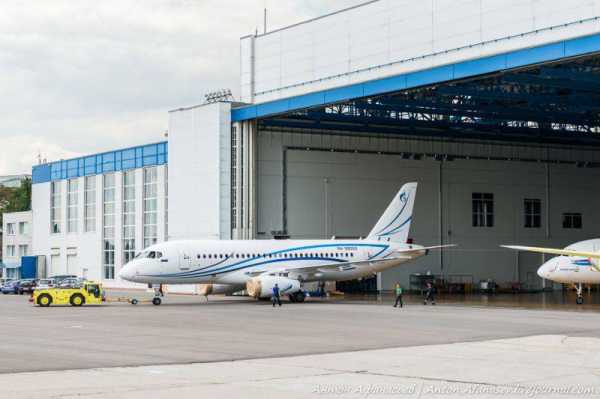

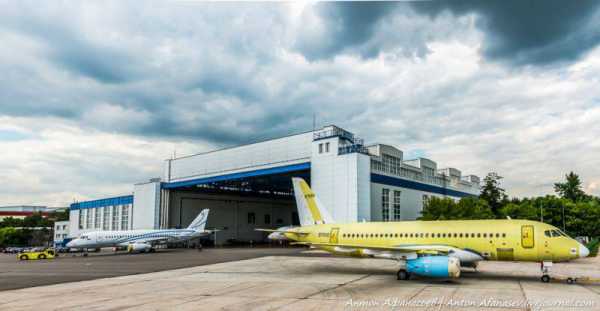

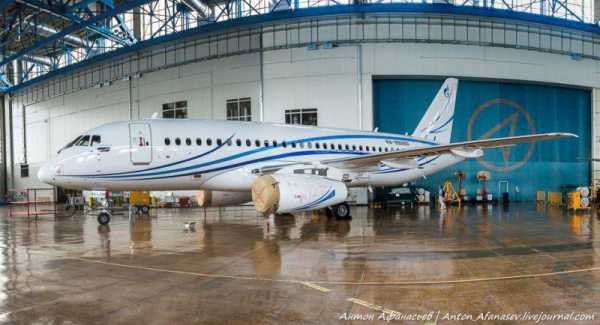

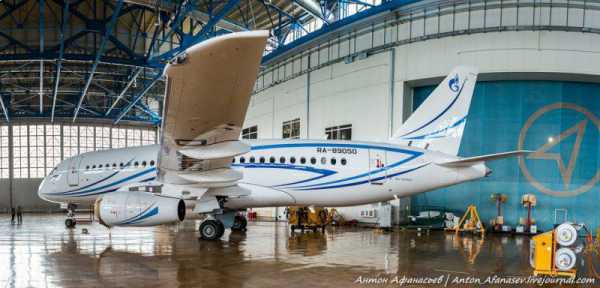

Sukhoi Superjet 100 для авиакомпании «Газпром Авиа» с покидает ангар, кстати этот борт уже передан авиакомпании и сейчас его уже можно увидеть на воздушных трассах страны. Мы тоже покинем ангар и переместимся на перрон, где продолжим осмотр лайнера на примере одного из опытных самолетов.

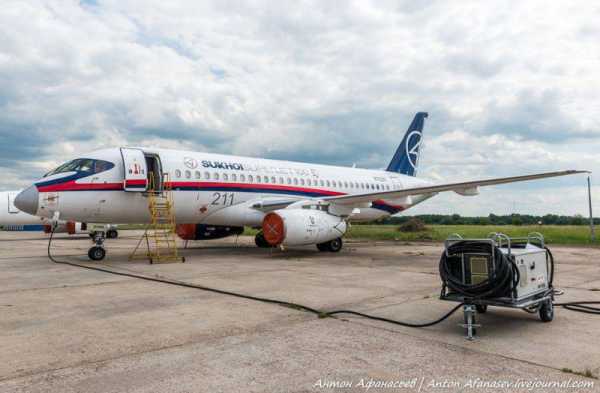

Перед вами экспериментальный самолет Sukhoi Superjet 100 с бортовым номером RA- 97005, его тут называют «пятерочка».
В 2013 году в Исландии с этим бортом произошел авиационный инцидент. На завершающей стадии сертификационных испытаний по расширению условий эксплуатации – автоматическая посадка (программа сертификации по категории ИКАО CAT III А) при боковом ветре при выполнении посадки с имитацией отказа одного двигателя, произошло касание взлётно-посадочной полосы самолётом с убранными шасси.
Тогда многие эксперты от авиации похоронили его, говорили и самое смешное до сих пор говорят, что борт потерян. Но силами команды ГСС самолет был отремонтирован и выполнил перелет на родную базу в Жуковском. Сейчас он, как и раньше, задействован в испытаниях.

Самолет давно участвует в программе летных испытаний, где он только не был, так что не удивительно, что кресла в салоне выглядят не таким новенькими как на борту лайнера «Газпром Авиа», который мы только что посетили. Но это не мешает оценить увеличенное жизненное пространство для каждого пассажира: большой шаг кресел в базовой конфигурации самолета SSJ100 (32 дюйма / 81,28 см) позволяет даже высоким пассажирам чувствовать себя на борту комфортно. Обратите внимание какие большие иллюминаторы, фотографировать земной пейзаж и воздушную стихию будет одно удовольствие.

Ну а теперь на собственном примере (а сам я даже совсем не маленький), видите как много места, если честно не многие дальнемагистральные самолеты могут похвастаться таким шагом кресел.

Многие сталкивались, пошел в туалетную комнату в хвосте самолета, а тут стали кормить пассажиров и приходится потом ждать пока проход освободят. На Sukhoi Superjet 100 об этом можно забыть, широкий центральный проход в салоне самолета гарантирует, что в полете Вы спокойно разойдетесь с тележкой для напитков или бортового питания.

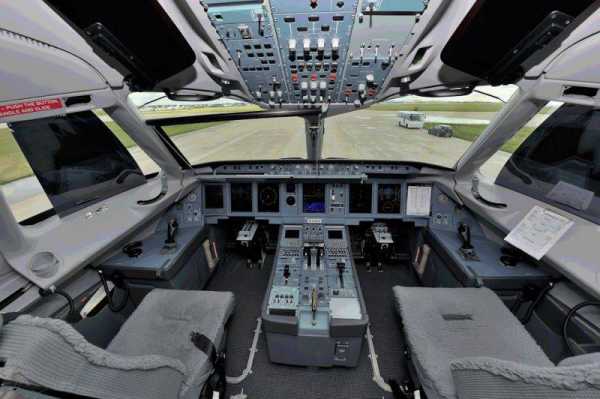

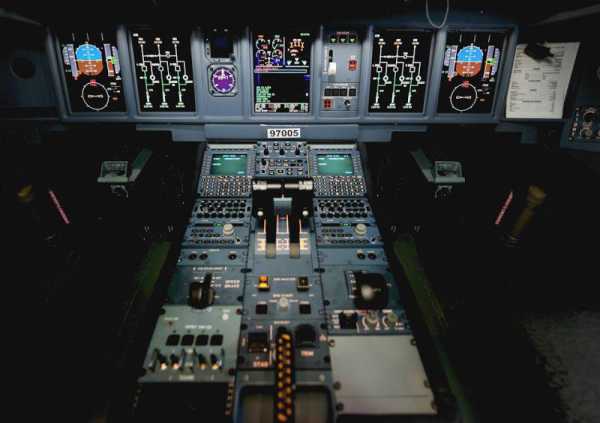

Теперь пройдем в кабину пилотов, удобство управления SSJ100 обеспечивается за счет использования современной интуитивно-понятной кабины экипажа с новейшими разработками в области авионики компании Thales и полностью цифровой электродистанционной системы управления полетом fly-by-wire. Если коротко то, перемещая рычаги управления в кабине самолёта с помощью установленных на них датчиков преобразуются в цифровые электрические сигналы, которые по электропроводке поступают в вычислитель системы управления. Одновременно туда же поступают сигналы от датчиков угловых скоростей, перегрузок, углов атаки и скольжения, вычислителя системы воздушных сигналов и целого ряда других устройств. Вычислитель в соответствии с заложенными в него алгоритмами управления преобразует эти сигналы в управляющие электросигналы приводов органов управления. При этом он также может выполнять функции ограничителя предельных режимов полёта: не допускать превышения установленных ограничений по перегрузке, углу атаки и другим параметрам. Таким образом значительно снижается вероятность попадания самолёта в нежелательные режимы полета: сваливание, штопор и т. Д. (фото предоставлено АО «ГСС»).

Дизайн «Темной и Тихой» кабины, а также ее эргономичность, оснащенность широкими жидкокристаллическими дисплеями обеспечивают экипажу непревзойденную ситуационную осведомленность, продуктивность и эффективность работы, также стоит метеорологический радиолокатор с прогнозированием смены направления ветра (фото предоставлено АО «ГСС»).

Архитектура интегрированной модульной авионики (IMA) через бортовую дуплексную сеть обмена данными (AFDX) повышает надежность и оптимизирует затраты на техническое обслуживание при значительном сокращении необходимого пространства, веса и энергопотребления. Бортовая система адресации и передачи данных (ACARS). Сокращенный минимум вертикального эшелонирования (RVSM). Опциональная сдвоенная система электронной бортовой документации (Electronic Flight Bags). Система предотвращения столкновения самолетов в воздухе и раннего предупреждения приближения к земле (T2CAS). Радионавигационная система обеспечения захода на посадку по приборам (ILS) категории САТ lllA.

Конструкторы предпочли боковую ручку управления самолетом традиционному штурвалу, в результате чего Sukhoi Superjet 100 стал первым российским серийным гражданским пассажирским самолётом с «сайдстиком». Сайдстик (англ. Side-stick — боковая ручка управления) — орган ручного управления самолётом, позволяющий изменять крен и тангаж воздушного судна. В отличие от традиционной ручки управления, установленной по центру кабины между ног лётчика, сайдстик располагают справа от пилота (если это военный самолёт), либо по бокам кабины (в пассажирском). Таким образом, сайдстик пилота, сидящего слева (командир воздушного судна) расположен слева от его сиденья, а сайдстик пилота, сидящего справа (второй пилот), расположен справа от его сиденья. Ручки управления в пассажирском самолёте не связаны с плоскостями управления напрямую. На самолете SSJ100 сайдстики КВС и второго пилота независимы. Любое движение сайдстика обрабатывается бортовыми компьютерами и информация передаётся по проводам к гидравлическим приводам, которые приходят в действие и совершают необходимые движения рулевых плоскостей. Оба сайдстика специально разработаны для левой и правой руки так, что пилоты не испытывают дискомфорт. При отклонении обеих ручек (если они обе включены) сигнал суммируется. Сайдстик оборудуется кнопкой для отключения автопилота и включения приоритета между двумя ручками.
Боковая ручка управления используется во многих современных истребителях, таких как F-16, Mitsubishi F-2, Dassault Rafale, F-22 Raptor, а также на гражданских воздушных судах, таких как Airbus А320 (стал первым пассажирским самолётом, оборудованным сайдстиком), Airbus A380.

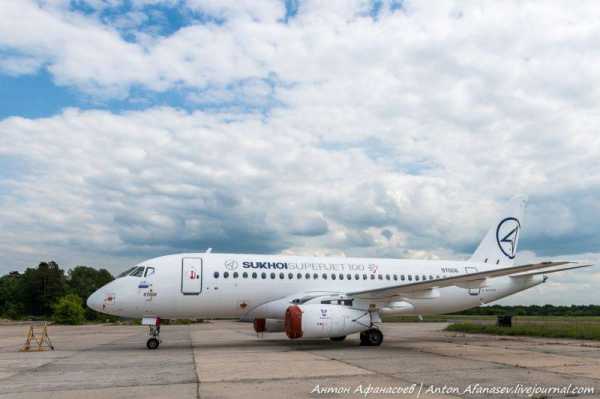

А вот рядом стоит Sukhoi Superjet 100LR с бортовым номером RA- 97006. Данный экспериментальный борт в начале 2015 года был покрашен и на него нанесена корпоративная символика ЗАО «Гражданские самолеты Сухого».

На этом мой рассказ о российском самолете Sukhoi Superjet 100 заканчивается. Надеюсь, самолет Вам понравился также как и мне. Самолет, достойный, новый, современный и безопасный. Мне для полного счастья осталось только совершить на нем перелет (не летал еще) и посетить завод в городе юности на берегу Амур реки. Будет интересно почитать Ваши впечатления, отзывы и мнения о данном самолете, пишите в комментарии.
