Dassault-Breguet Mirage III/5/50 Дассо-Бреге «Мираж» III/5/50. Энциклопедия современной военной авиации 1945-2002: Часть 1. Самолеты
Dassault-Breguet Mirage III/5/50
Дассо-Бреге «Мираж» III/5/50
МНОГОЦЕЛЕВОЙ САМОЛЕТ
Предназначен для перехвата воздушных целей выполнения ударных операции и ведения разведки.
В конце 1955 г. компания «Дассо» решила построить прототип истребителя новой конструкции с треугольным крылом и более обширным фюзеляжем, в котором помещался один турбореактивный двигатель SNECMA «Атар» 101G1 Получившийся в результате самолет «Мираж» 111–001 совершил свой первый полет 18 ноября 1956 г, а через два месяца достиг полетной скорости 1,52 М. Регулируемые воздухозаборники с ручным управлением и турбореактивный двигатель «Атар» 101G2 тягой 4490 кг позволили повысить максимальную скорость до 1,65 М Позднее при использовании вспомогательного ракетного двигателя SEPR скорость была увеличена до 1,8 М.
Самолет выполнен по схеме «бесхвостка» и имеет низкорасположенное треугольное в плане крыло с углом стреловидности 60° по передней кромке. Фюзеляж цельнометаллический, выполнен по правилу площадей. В носовой части самолета размещена РЛС с обтекателем антенны. Киль стреловидный. Руль направления приводится в действие с помощью силового гидроцилиндра Кабина летчика оборудована катапультным креслом, обеспечивающим покидание самолета при нулевой высоте и скорости 167 км/ч.
ВВС Франции заказали 10 усовершенствованных предпроизводственных самолетов «Мираж» IIIA Эти машины имели турбореактивный двигатель «Атар» 9В с тягой на форсаже 6000 кг и модифицированное крыло. «Мираж» ША, совершивший свой первый полет 12 мая 1958 г., при использовании дополнительного ракетного двигателя показал максимальную скорость в 2,2 М.
Появление «Мираж» IIIA привело к производству двухместного тренировочного самолета «Мираж» IIIB, имевшего тандемную кабину пилотов, и одноместного всепогодного перехватчика «Мираж» IIIC. Последний был оборудован РЛС «Сирано» AI, а основное вооружение, состоявшее из двух пушек калибра 30 мм, могло быть дополнено ракетами класса «воздух-воздух» Матра R.530 и «Сайдуиндер».
Следующим вариантом стал истребитель-бомбардировщик большой дальности «Мираж» IIIE (первый полет в 1961 г.) с турбореактивным двигателем «Атар» 9С, установленным в немного более длинном фюзеляже. Он был оборудован РЛС «Сирано» II, которая совместно с доплеровской РЛС и радионавигационной системой TACAN предоставляла возможность полетов на малой высоте в любых погодных условиях и проведения атак по приборам, но не могла отслеживать поверхность земли.
Разведывательный вариант «Мираж» IIIR оснащен фотокамерами и ИК-датчиками «Супер Циклоп», позволяющими воспроизводить тепловое изображение местности с высот 100–2000 м. «Мираж» IIIRD оснащен панорамными фотокамерами, РЛС бокового обзора и ИК датчиками «Супер Циклоп».
На основе «Мираж» IIIE был спроектирован менее сложный истребитель «Мираж» 5 для атак наземных целей в простых метеоусловиях и светлое время суток. Он предназначался в основном для экспорта в Израиль Первый образец этой модели совершил полет 19 мая 1967 г. На нем установлено упрощенное электронное оборудование, он имел больший объем топлива и увеличенную грузоподъемность За счет их уменьшения могло устанавливаться дополнительное авиационное оборудование. Позднее самолет эксплуатировался в ВВС Франции под обозначением Мираж 5F.
Многоцелевой истребитель «Мираж» 50, опытный образец которого совершил свой первый полет 15 апреля 1979 г., имел турбореактивный двигатель SNECMA «Атар» 9К-50 и мог нести полный набор вооружения, оборудования и снаряжения, разработанных для самолетов серии Мираж III/5 Этот вариант имел более совершенную РЛС и систему индикации информации на лобовом стекле.
Разработаны также разведывательный и двухместный учебно-тренировочный варианты. Они эксплуатировались примерно в 20 зарубежных странах. К моменту окончания в 1989 г. серийного производства всего было выпущено 1422 самолета «Мираж» III/5 и III/50 (в том числе в Австралии и Швейцарии по лицензии), почти 950 из которых пошли на экспорт. Пользователи этих самолетов принимали участие в программах по их модернизации, и, как результат, некоторые экземпляры эксплуатируются уже более 20 лет. Коммерческий успех «Миража» объясняется тем, что этот истребитель явился одним из самых дешевых в классе самолетов со скоростью, соответствующей М=2.
Разработанные следующие варианты.
«Мираж» IIID — двухместный учебно-тренировочный и учебно-боевой самолет.
«Мираж» IIIEX — модифицированный самолет «Мираж» IIIE с носовой частью, как у модели F.1, и подфюзеляжными ребрами-килями, как у самолета «Мираж» 5D; с топливоприемником для дозаправки в воздухе, расположенным с левого борта перед кабиной пилота и закрепленными передними дополнительными рулями. Обтекатель доплеровской РЛС под носовой частью самолета убран.
«Мираж» IIIO — модификация, выпускавшаяся по лицензии в Австралии.
«Мираж» IIIR — самолет-разведчик с пятью фотокамерами или инфракрасным оборудованием.
«Мираж» IIIS — модификация, выпускавшаяся по лицензии в Швейцарии.
«Мираж» IIIX — имел дополнительные передние рули, электропроводную систему управления, двигатель «Атар» 9К-50 и улучшенное электронное оборудование.
«Мираж» 5D — двухместный учебно-тренировочный вариант самолета «Мираж» 5.
«Мираж» 5R — разведывательный вариант самолета «Мираж» 5.
Стандартное вооружение самолетов «Мираж» IIIE и С: две пушки DEFA 552А (калибр 30 мм, по 125 снарядов), две УР AIM-9 «Сайдуиндер» (на подкрыльевых узлах подвески) и одна УР средней дальности Матра R.511. Под крылом возможна подвеска 18 НАР калибра 68 мм в двух блоках JL100R.
В ходе модернизации состав оружия самолетов «Мираж» III/5/50 был расширен Стала возможна установка одной УР класса «воздух-воздух» Матра R.530, двух УР Матра «Мажик» или «Шафрир» (израильского производства), при решении ударных задач — одной УР класса «воздух-поверхность» AS.30 (под фюзеляжем). На подфюзеляжном узле тридцати специально оборудованных самолетов «Мираж» IIIE возможна подвеска тактической ядерной бомбы AN.52. Вместо пушек может устанавливаться дополнительный топливный бак.
Самолет получил широкую известность в ходе «шестидневной войны» между Израилем и коалицией арабских государств (Египтом, Сирией, Иорданией и Ираком) в июне 1967 г. В воздушных боях, по израильским данным, самолетами «Мираж» IIICJ было сбито около 50 арабских самолетов.
В конце 1960-х — начале 1970-х гг. в воздушных боях над районом Суэцкого канала «первую скрипку» с израильской стороны продолжали играть «Миражи». Им противостояли египетские самолеты МиГ-17Ф, МиГ-21ПФ, МиГ-21М и МиГ-21МФ, а также советские истребители МиГ-21 МФ, обеспечивавшие ПВО Египта. В ходе столкновений между самолетами «Мираж» III и МиГ-21 при равном уровне подготовки летчиков ни одна из сторон не имела явного качественного превосходства.
Маневренные характеристики «Мираж» IIICJ оказались несколько ниже, чем у МиГ-21 МФ, срыв начинался на меньших, чем у противника, углах атаки, возможность выполнять энергичные развороты лимитировалась ограничениями по перегрузке (5,5 при массе более 9500 кг и 6,7 при меньшей массе). При перегрузке 8,0 у «Миража» возникали необратимые деформации конструкции, тогда как МиГ-21 мог свободно маневрировать с этой перегрузкой.
Однако система вооружения самолета «Мираж» IIIC оказалась более эффективной, чем на МиГ-21, кроме того, у «Миража» был лучший обзор, чем у МиГ-21 поздних модификаций.
Это несколько уравнивало шансы противоборствующих истребителей.
В Анголе истребители «Мираж» III ВВС ЮАР участвовали в воздушных боях с истребителями МиГ-21 и МиГ-23МФ, пилотируемыми кубинскими и ангольскими летчиками. Самолеты МиГ-23МФ с УР Р-60 оказались более эффективными в воздушном бою, что привело к потерям нескольких самолетов «Мираж» III.
Широко применялись «Миражи» в вооруженном конфликте между Англией и Аргентиной (1982 г.).

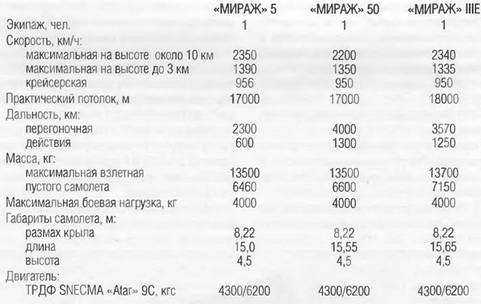

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Поделитесь на страничкеСледующая глава >
mirage 5 Википедия
Dassault Mirage 5 (Дассо Мираж 5) — французский многоцелевой истребитель 3-го поколения конца 60-х — начала 70-х годов. Дальнейшее развитие Mirage III. Создан французской авиастроительной корпорацией Дассо. Различные модификации, включая Dassault Mirage 50 и IAI Nesher (Dagger) состояли на вооружении 11 стран мира. Всего построено 582 экземпляра.
История создания[ | ]
В середине 60-х годов ВВС Израиля понадобился недорогой и простой в пилотировании ударный самолёт для выполнения задач в дневное время. Для удовлетворения потребностей заказчика компания Дассо приняла решение создать новую машину на базе многоцелевого истребителя Mirage IIIС с существенным упрощением конструкции. Основные изменения коснулись радиоэлектронного оборудования. Радар Cyrano был заменен на более дешевый Aïda, многие компоненты и системы самолёта так же были заменены на более простые аналоги. Для сохранения центровки самолета и повышения боевых характеристик на освободившихся местах были установлены дополнительные топливные баки. Mirage 5 нес на борту на 32% больше топлива, чем Mirage III. По сравнению с прототипом на новом самолете было увеличено количество точек подвески для вооружения. Максимальная боевая нагрузка составляла 4000 кг. Mirage 5 оснащался двигателем Atar 9C, ранее применявшемся на Mirage IIIE.
Израиль разместил заказ на 50 самолетов Mirage 5 в апреле 1966 года. Первый полет Mirage 5 состоялся в мае 1967. После налета изьраильской авиации на аэропорт Бейрута в ходе операции «Дар» 28 декабря 1968, французское правительство наложило эмбарго на поставки военного оборудования в Израиль. На момент объявления запрета 6 января 1969 производ
ru-wiki.ru
Мираж 5 Википедия
Dassault Mirage 5 (Дассо Мираж 5) — французский многоцелевой истребитель 3-го поколения конца 60-х — начала 70-х годов. Дальнейшее развитие Mirage III. Создан французской авиастроительной корпорацией Дассо. Различные модификации, включая Dassault Mirage 50 и IAI Nesher (
История создания[ | ]
В середине 60-х годов ВВС Израиля понадобился недорогой и простой в пилотировании ударный самолёт для выполнения задач в дневное время. Для удовлетворения потребностей заказчика компания Дассо приняла решение создать новую машину на базе многоцелевого истребителя Mirage IIIС с существенным упрощением конструкции. Основные изменения коснулись радиоэлектронного оборудования. Радар Cyrano был заменен на более дешевый Aïda, многие компоненты и системы самолёта так же были заменены на более простые аналоги. Для сохранения центровки самолета и повышения боевых характеристик на освободившихся местах были установлены дополнительные топливные баки. Mirage 5 нес на борту на 32% больше топлива, чем Mirage III. По сравнению с прототипом на новом самолете было увеличено количество точек подвески для вооружения. Максимальная боевая нагрузка составляла 4000 кг. Mirage 5 оснащался двигателем Atar 9C, ранее применявшемся на Mirage IIIE.
Израиль разместил заказ на 50 самолетов Mirage 5 в апреле 1966 года. Первый полет Mirage 5 состоялся в мае 1967. После налета изьраильской авиации на аэропорт Бейрута в ходе операции «Дар» 28 декабря 1968, французское правительство наложило эмбарго на поставки военного оборудования в Израиль. На момент объявления запрета 6 января 1969 прои
ru-wiki.ru
Многоцелевой самолет Mirage III/5/50 (Франция)
Многоцелевой самолет Mirage III/5/50 предназначен для перехвата воздушных целей, выполнения ударных операций и ведения разведки. В конце 1955 г. компания Dassault-Breguet решила построить прототип истребителя новой конструкции с треугольным крылом и более обширным фюзеляжем, в котором помещался один турбореактивный двигатель SNECMA «Атар» 101G1. Получившийся в результате самолет — Mirage III-001 совершил свой первый полет 18 ноября 1956 г., а через два месяца достиг полетной скорости 1,52 М. Регулируемые воздухозаборники с ручным управлением и турбореактивный двигатель «Атар» 101G2 тягой 4490 кг позволили повысить максимальную скорость до 1,65 М. Позднее при использовании вспомогательного ракетного двигателя SEPR скорость была увеличена до 1,8 М.
Самолет выполнен по схеме «бесхвостка» и имеет низкорасположенное треугольное в плане крыло с углом стреловидности 60° по передней кромке. Фюзеляж цельнометаллический, выполнен по правилу площадей. В носовой части самолета размещена РЛС с обтекателем антенны. Киль стреловидный. Руль направления приводится в действие с помощью силового гидроцилиндра. Кабина летчика оборудована катапультным креслом, обеспечивающим покидание самолета при нулевой высоте и скорости 167 км/ч.
ВВС Франции заказали 10 усовершенствованных предпроизводственных самолетов Mirage IIIA. Эти машины имели турбореактивный двигатель «Атар» 9В с тягой на форсаже 6000 кг и модифицированное крыло. Mirage IIIA, совершивший свой первый полет 12 мая 1958 г., при использовании дополнительного ракетного двигателя показал максимальную скорость в 2,2 М.
Появление Mirage IIIA привело к производству двухместного тренировочного самолета Mirage IIIB. имевшего тандемную кабину пилотов, и одноместного всепогодного перехватчика Mirage IIIC. Последний был оборудован РЛС «Сирано» AI, а основное вооружение, состоявшее из двух пушек калибра 30 мм, могло быть дополнено ракетами класса «воздух—воздух» Матра R.530 и «Сайдуиндер».
Следующим вариантом стал истребитель-бомбардировщик большой дальности Mirage IIIE (первый полет в 1961 г.) с турбореактивным двигателем «Атар» 9С, установленным в немного более длинном фюзеляже. Он был оборудован РЛС «Сирано» II, которая совместно с доплеровской РЛС и радионавигационной системой TACAN предоставляла возможность полетов на малой высоте в любых погодных условиях и проведения атак по приборам, но не могла отслеживать поверхность земли.
Разведывательный вариант Mirage IIIR оснащен фотокамерами и ИК-датчиками «Супер Циклоп», позволяющими воспроизводить тепловое изображение местности с высот 100—2000 м. Mirage IIIRD оснащен панорамными фотокамерами, РЛС бокового обзора и ИК датчиками «Супер Циклоп».
На основе Mirage IIIE был спроектирован менее сложный истребитель Mirage 5 для атак наземных целей в простых метеоусловиях и светлое время суток. Он предназначался в основном для экспорта в Израиль. Первый образец этой модели совершил полет 19 мая 1967 г. На нем установлено упрощенное электронное оборудование, он имел больший объем топлива и увеличенную грузоподъемность. За счет их уменьшения могпо устанавливаться дополнительное авиационное оборудование. Позднее самолет эксплуатировался в ВВС Франции под обозначением Mirage 5F.
Многоцелевой истребитель Mirage 50, опытный образец которого совершил свой первый полет 15 апреля 1979 г., имел турбореактивный двигатель SNECMA «Атар» 9К-50 и мог нести полный набор вооружения, оборудования и снаряжения, разработанных для самолетов серии Mirage III/5. Этот вариант имел более совершенную РЛС и систему индикации информации на лобовом стекле. По сравнению с самолетом Mirage 5 новый самолет имеет взлетную дистанцию на 15-20% меньше, при выполнении задачи ПВО время набора высоты на 35% меньше (или достижение на 45% большей высоты за заданное время), время преследования цели на 50% больше.
Разработаны также разведывательный и двухместный учебно-тренировочный варианты. Они эксплуатировались примерно в 20 зарубежных странах. К моменту окончания в 1989 г. серийного производства всего было выпущено 1422 самолета Mirage III/5 и III/50 (в том числе в Австралии и Швейцарии по лицензии), почти 950 из которых пошли на экспорт. Пользователи этих самолетов принимали участие в программах по их модернизации, и, как результат, некоторые экземпляры эксплуатируются уже более 20 лет. Коммерческий успех Mirage объясняется тем. что этот истребитель явился одним из самых дешевых в классе самолетов со скоростью, соответствующей М=2.
Разработанные следующие варианты.
Mirage IIID — двухместный учебно-тренировочный и учебно-боевой самолет.
Mirage IIIEX — модифицированный самолет Mirage IIIE с носовой частью, как у модели F.1, и подфюзеляжными ребрами-килями, как у самолета Mirage 5D; с топливоприемником для дозаправки в воздухе, расположенным с левого борта перед кабиной пилота и закрепленными передними дополнительными рулями. Обтекатель доплеровской РЛС под носовой частью самолета убран.
Mirage IIIO — модификация, выпускавшаяся по лицензии в Австралии.
Mirage IIIR — самолет-разведчик с пятью фотокамерами или инфракрасным оборудованием.
Mirage IIIS — модификация, выпускавшаяся по лицензии в Швейцарии.
Mirage IIIX — имел дополнительные передние рули, электропроводную систему управления, двигатель «Атар» 9К-50 и улучшенное электронное оборудование.
Mirage 5D — двухместный учебно-тренировочный вариант самолета Mirage 5.
Mirage 5R — разведывательный вариант самолета Mirage 5.
Стандартное вооружение самолетов Mirage IIIE и С: две пушки DEFA 552А (калибр 30 мм, по 125 снарядов), две УР AIM-9 «Сайдуиндер» (на подкрыльевых узлах подвески) и одна УР средней дальности Матра R.511. Под крылом возможна подвеска 18 НАР калибра 68 мм в двух блоках JL 100R.
В ходе модернизации состав оружия самолетов Mirage III/5/50 был расширен. Стала возможна установка одной УР класса «воздух-воздух» Матра R.530, двух УР Матра «Мажик» или «Шафрир» (израильского производства), при решении ударных задач — одной УР класса «воздух-поверхность» AS.30 (под фюзеляжем). На подфюзеляжном узле тридцати специально оборудованных самолетов Mirage IIIE возможна подвеска тактической ядерной бомбы AN.52. Вместо пушек может устанавливаться дополнительный топливный бак.
Самолет получил широкую известность в ходе «шестидневной воины» между Израилем и коалицией арабских государств (Египтом, Сирией, Иорданией и Ираком) в июне 1967 г. В воздушных боях, по израильским данным, самолетами Mirage IIICJ было сбито около 50 арабских самолетов.
В конце 1960-х — начале 1970-х гг. в воздушных боях над районом Суэцкого канала «первую скрипку» с израильской стороны продолжали играть «Миражи». Им противостояли египетские самолеты МиГ-17Ф, МиГ-21ПФ, МиГ-21М и МиГ-21МФ, а также советские истребители МиГ-21МФ, обеспечивавшие ПВО Египта. В ходе столкновений между самолетами Mirage III и МиГ-21 при равном уровне подготовки летчиков ни одна из сторон не имела явного качественного превосходства.
Маневренные характеристики Mirage IIICJ оказались несколько ниже, чем у МиГ-21МФ, срыв начинался на меньших, чем у противника, углах атаки, возможность выполнять энергичные развороты лимитировалась ограничениями по перегрузке (5,5 при массе более 9500 кг и 6,7 при меньшей массе). При перегрузке 8,0 у Mirage возникали необратимые деформации конструкции, тогда как МиГ-21 мог свободно маневрировать с этой перегрузкой.
Однако система вооружения самолета Mirage IМО оказалась более эффективной, чем на МиГ-21, кроме того, у Mirage был лучший обзор, чем у МиГ-21 поздних модификаций. Это несколько уравнивало шансы противоборствующих истребителей.
В Анголе истребители Mirage III ВВС ЮАР участвовали в воздушных боях с истребителями МиГ-21 и МиГ-23МФ, пилотируемыми кубинскими и ангольскими летчиками. Самолеты МиГ-23МФ с УР Р-60 оказались более эффективными в воздушном бою, что привело к потерям нескольких самолетов Mirage III.
Широко применялись «Миражи» в вооруженном конфликте между Англией и Аргентиной (1982 г.).
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Mirage 5
Экипаж, чел. 1
Скорость, км/ч:
максимальная на высоте около 10 км 2350
максимальная на высоте до 3 км 1390
крейсерская 956
Практический потолок, м 17000
Дальность, км:
перегоночная 2300
действия 600
Масса, кг:
максимальная взлетная 13500
пустого самолета 6460
Максимальная боевая нагрузка, кг 4000
Габариты самолета, м:
размах крыла 8,22
длина 15,0
высота 4,5
Двигатель: ТРДФ SNECMA «Atar» 9С, кгс 4300/6200
www.dogswar.ru
«Мираж» 5 фирмы «Дассо» – одноместный истребитель- бомбардировщик – Франция, 1967 г.. «Сверхзвуковые самолеты»

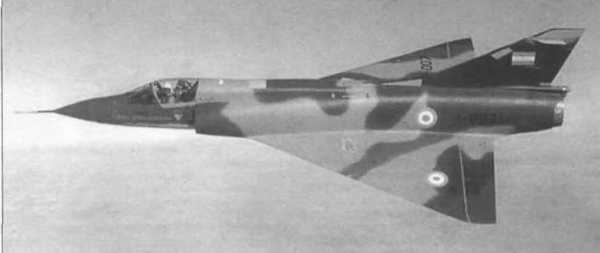

Рис. 2.142. «Мираж» 5 в полете.
История создания. Самолет «Мираж» III, разрабатывавшийся в рамках программы легких самолетов-истребителей, после многочисленных усовершенствований превратился в самолет, существенно отличающийся от своего прототипа. В результате обеспечения характеристик, позволяющих самолету проходить со сверхзвуковой скоростью зоны радиолокационного обнаружения и выполнять полеты на малых высотах при любых метеорологических условиях, взлетная масса последней модификации самолета (III Е) возросла до 13 500 кг. Ориентируясь на создание легких самолетов-истребителей, фирма «Дассо» преследовала цель снижения стоимости самолета и затрат на его обслуживание и эксплуатацию. При этом предполагалось, что самолеты такого класса смогут найти покупателей и в развивающихся странах. Однако сложность оборудования и рост стоимости существенно ограничили эти надежды.
В этой ситуации фирма «Дассо» выпустила на рынок упрощенную модификацию самолета «Мираж» IIIE, который первоначально был обозначен IIIM.5, а затем «Мираж» 5. Цена самолета этой модификации должна была составлять около 1 млн. долл. (по курсу 1966 г.), однако после запуска самолета в производство оказалось, что его стоимость ненамного меньше стоимости «Миража» III. Тем не менее исключение значительной части электронного оборудования снизило эксплуатационные затраты и упростило квалификационные требования, предъявляемые к техническому и летному персоналу. Это расширило круг покупателей среди государств с небольшим военным бюджетом.
К работам над модификацией самолета «Мираж» III приступили в 1966 г., а облет первого опытного образца был осуществлен 19.05.1967 г. Поставка первых серийных самолетов началась в 1968 г. До 1.01.1977 г. в общей сложности было построено 447 самолетов. «Мираж» 5 выпускался в модификациях одноместного истребителя-бомбардировщика, разведчика и двухместного тренировочно-боевого самолета. В настоящее время он находится на вооружении авиации 10 государств, и эти три основные модификации выступают у них под различными обозначениями (как правило, начинающимися с первой буквы названия страны), хотя и незначительно отличаются друг от друга. Выпущены и эксплуатируются самолеты следующих вариантов :
– «Мираж» 5-AD, 5-RAD и 5-DAD (всего 14 самолетов) для Абу-Даби-соответственно истребитель-бомбардировщик, разведчик и двухместный тренировочно-боевой самолеты;
– «Мираж»5-ВА (облет первого состоялся 6.03.1970 г.), 5BR и 5ВБ-для Бельгии (соответственно 27, 63 и 16 самолетов были выпущены бельгийскими предприятиями SABCA), «Мираж» 5-СОА, 5-COR и 5-COD (всего 14 самолетов)-для Колумбии, «Мираж» 5-D, 5-DE, 5-DR и 5-DD (110 самолетов)-для Ливии, «Мираж» 5-Р-для Франции (до этого «Мираж» 5-J предназначался для Израиля, но в связи с эмбарго на поставки оружия Израилю 50 самолетов этой модификации было поставлено французской авиации), «Мираж» 5-G и S-DG-для Габона, «Мираж» 5-М и 5-ОМ-для Заира, «Мираж» 5-Р (22 самолета) и 5-DP (2 самолета)-для Перу, «Мираж» 5-РА (28 самолетов)-для Пакистана, «Мираж» 5-SDE и S-SDD-для Саудовской Аравии и «Мираж» 5-V и 5-БУ-для Венесуэлы.
В 1975 г. на Авиационном салоне в Париже была продемонстрирована модификация с обозначением «Мираж» 50. От своих предшественников этот самолет отличается более мощным двигателем «Атар» 9К.50, что обеспечивает ему скорость до ? = 2,2 и потолок 19 700 м. «Мираж» 50 имеет те же габаритные размеры, что и «Мираж» 5 (за исключением высоты, которая увеличилась до 4,50 м). Замена силовой установки (емкость внутренней топливной системы при этом уменьшена до 3500 л) и частично оборудования привела к тому, что масса пустого самолета возросла до 7200 кг, номинальная взлетная масса-до 9500 кг, а максимальная-до 13 700 кг. В кабине установлено катапультируемое кресло М.4, обеспечивающее безопасное покидание самолета на нулевой высоте и при скорости 167 км/ч.
Описание самолета. «Мираж» 5 внешне отличается от своего прототипа «Мираж» IIIE лишь на 0,52 м большей длиной.
litresp.ru
Истребитель «Дассо» «Мираж III» и «Мираж 5» (Франция)
«Мираж III» — основной самолет, способствовавший молниеносной победе Израиля над своими арабскими соседями в 1967 г. Он применялся как самолет воздушного боя и бомбардировщик.
Самые успешные европейские истребители послевоенного времени — «Мираж III» и «Мираж 5», выпускались еще и в 1984 г., правда, в очень малом количестве.
Созданный для военно-воздушных сил Франции в начале 1950-х гг., «Мираж» был одним из трех предлагавшихся вариантов с комбинированной силовой установкой, состоящей из ТРД форсажные и жидкостные ракетные двигатели, для выполнения основной задачи — перехвата воздушной цели. Эта комбинация существенно уменьшала продолжительность полета, и конструкторы предложили другое решение — знакомую теперь всем схему с треугольным крылом и одним ТРД SNECMA «Атар 101G», а жидкостные ракетные двигатели могут устанавливаться при необходимости.
Изготовление самолета на средства компании продвигалось быстро, он впервые поднялся в воздух в ноябре 1956 г. и очень быстро подтвердил правильность выбранной концепции, дав также ценную информацию для внесения улучшений в конструкцию.
Официальный интерес к самолету, вначале слабый, быстро возрос и скоро подкрепился заказом на 10 машин головной серии, спустя всего лишь после первого полета. Испытания этих машин начались в мае 1958 г. и быстро привели к первому крупному заказу на вариант «Мираж шрапнельный снаряд», самолеты поступили в войсковую часть в Дижоне в 1961 г.
С этого момента «Мираж» непрерывно совершенствовался, последовательно появлялись все новые модели, в том числе двухместный учебный «Мираж шрапнельный выстрел», бомбардировщик «Мираж IIIE», способный нести тактическую ядерную бомбу, и разведчик «Мираж IIIR». Кроме большого количества самолетов для военно-воздушных сил Франции, версии 4-х основных моделей экспортировались по всему миру.
Тактико-технические характеристики «Дассо» «Мираж IIIЕ»
- Тип: одноместный всепогодный истребитель-бомбардировщик;
- Силовая установка: один ТРД форсажный SNEC-MA «Атар 9С» тягой на форсаже, кгс: 6205 плюс жидкостные ракетные двигатели SEPR 844 тягой, кгс: 1500;
- Максимальная скорость на высоте 12 200 м, км/ч: 2350;
- Время набора высоты 11 000 м, мин: 3;
- Практический потолок (без жидкостных ракетных двигателей), м: 17 000;
- Радиус применения в роли бомбардировщика, км: 1200;
- Вес, кг: пустой самолет 7200; нормальный с загрузкой (без наружных подвесок) 9800; максимальный взлетный 13 500;
- Размеры, м: размах 8,22; длина 15,03; высота 4,5; площадь крыла, м2: 35;
- Вооружение: две 30-мм пушки DEFA плюс до 2270 кг вооружения на внешних подвесках, включая ракеты классов «воздух-воздух», «воздух-земля», бомбы, неуправляемые ракеты и напалм.
voenteh.com
В небесах и на земле. Часть 1. «Мираж» и действительность » Военное обозрение
18 ноября 1956 года в воздух поднялся опытный образец французского истребителя «Мираж», которому было суждено стать одним из знаменитых самолетов мира. Феноменальный успех этой машины до сих пор продолжает удивлять специалистов и людей, увлеченных авиацией. Чего стоит только тот факт, что сверхзвуковой «Мираж» был разработан усилиями лишь 55 инженеров, 50 чертежников и 95 квалифицированных рабочих. На выполнение всей задачи с момента подписания контракта до первого полета потребовалось 13 месяцев. Правительство Франции поддержало проектирование, разработку и производство истребителя, вложив в нее приблизительно 277 миллионов франков. Спустя 10 лет после первого полета экспорт самолета принес доход в сумме 5,979 миллиарда франков.
Одной из стран, куда поставлялись эти машины, был Израиль, находящийся в состоянии перманентной войны с соседними странами.
Во время «Суэцкого кризиса» (1956), США, обидевшись и разозлившись на самодеятельность европейцев, выступили резко и решительно, пригрозив использовать «все методы» против зачинщиков, в том числе и Израиля, если те не отступят к прежним границам и не оставят Суэцкий канал в покое. СССР выступил так же и в том же духе. Англичане и французы свернулись, израильтяне отступили… ООН получил полномочия наблюдать за порядком и соблюдением судоходства в проливах. И всё вроде бы успокоилось — до следующего раза…
В том, что следующий раз будет, никто не сомневался, и все стороны — Израиль и арабы — к нему готовились. Гонка вооружений на Ближнем Востоке продолжалась…
Дерзкий десант израильских парашютистов, эффективность современной реактивной авиации на просторах Синая — всё подчёркивало важность военно-воздушной составляющей будущего конфликта и требовало вложить немало средств и сил в самолёты, лётчиков, аэродромы и радары.
Израилю было ясно, что вторая сторона также понимает это и вооружается не только истребителями: МиГ-17 и МиГ-19 приходили на замену устаревающим Миг-15 в Египте и Сирии, но также и бомбардировщиками: Ил-28 и Ту-16 — с радиусом действия, который покрывал центр Израиля. В том, что в следующих конфликтах авиация будет использована для бомбёжки населённых центров Израиля, никто не сомневался — ни арабы, которые обещали это сделать, ни израильтяне, задача которых была этого не допустить.
Руководителям Израиля было ясно, что пары эскадрилий дозвуковых «Мистер» IV,
довольно хорошо зарекомендовавших себя в 56-м году, уже не хватит для того, чтобы парировать угрозу новейших арабских бомбардировщиков над сердцем страны. И им пришлось думать о том, как защитить центры населения и инфраструктуру Израиля от реальных и потенциальных арабских самолётов. А в эпоху, когда ракетная ПВО была ещё в зародыше, это означало одно — Израилю нужен всепогодный скоростной истребитель-перехватчик, способный догнать и уничтожить любой истребитель, штурмовик, бомбардировщик или разведчик на службе арабских ВВС ещё до того, как тот доберётся до центров населения и промышленности Израиля, сконцентрированных вокруг Тель-Авива, Хайфы, Беэр-Шевы и Иерусалима, а также армейских баз в Негеве, Галилее и национальных инфраструктур.
Всем было ясно, что эра «Мистеров» ушла в прошлое и что нужен самолёт, который сможет нагнать и уничтожить самолёты, летящие со скоростью звука… А это означало, что будущий израильский перехватчик должен быть быстрее скорости звука.
Нужно было найти правильный самолёт и надёжного поставщика, с которым следовало бы долгосрочно сотрудничать. Такого, который был бы готов вносить в конструкцию и оборудование самолёта требуемые для Израиля изменения и модернизировать его со временем.
Выбор был небольшим — США и СССР отпадали сразу. Советский Союз играл на другую сторону. А США ещё десятилетие после «Суэцкого кризиса» не были готовы поставлять какое-либо вооружение в Израиль, не говоря уж о таком высокотехнологичном продукте, как всепогодный сверхзвуковой перехватчик. Англия в те годы уже не могла предложить ничего стоящего, да и со всеми её интересами в арабском мире она не котировалась как настоящий друг и союзник Израиля… А вот Франция была другого поля ягодка.
После 1956 года у Израиля с Францией установились очень дружеские отношения, особенно в технических и военных сферах. А ещё «особеннее» — в сфере авиации. Почти все новые самолёты израильских ВВС были французскими — учебные «Фуги Магистры»,
которые даже собирались в Израиле, «Ураганы»

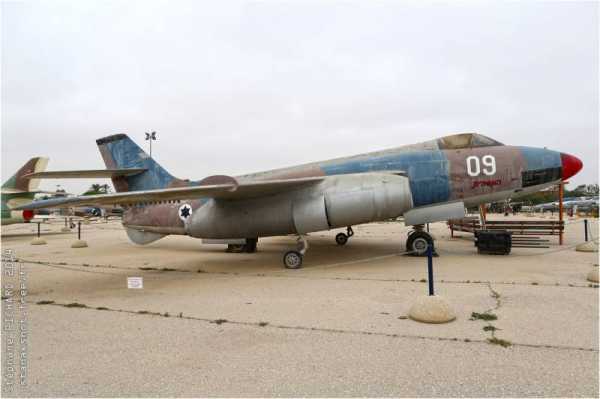

и «Мистеры», ветераны 56-го года, двухмоторные бомбардировщики «Вотур»,
транспортные и вертолёты «Алюэт III».Министерство обороны Израиля и ВВС сотрудничали со многими французскими компаниями, однако среди всех выделялось сотрудничество с компанией «Dassault Aviation», производителем самолётов «Ураган» и «Мистер». В этом была немалая заслуга основателя компании — Марселя БлОха,
легендарного авиаконструктора ещё довоенной Франции, борца Сопротивления времён фашистской оккупации, выжившего узника Бухенвальда, еврея по происхождению, взявшего себе после войны псевдоним «Дассо». Представители компании (и французских ВВС) были в курсе опыта боёв 56-го года и технических требований израильских ВВС к новым самолётам, в том числе к скорости перехватчика.
Поэтому, когда в 1959 году на стол командующего ВВС Израиля генерала Эзера Вейцмана
легло предложение от компании «Дассо» заказать их новейшую разработку — бесхвостку с треугольным крылом и встроенным радаром, которая будет способна преодолеть двойную скорость звука и запускать управляемые ракеты «воздух-воздух», — израильские ВВС заинтересовались…
Новый самолёт назывался «Мираж».
Самолёт имел крыло «дельта» в форме правильного треугольника — передняя кромка крыла была оттянута назад под 60 градусов, а её длина была практически равна размаху крыла самолёта — всего 8 метров и 22 сантиметра. Хвостового стабилизатора не было, только высокий вертикальный киль с рулём поворота.
Управление самолётом производилось отклоняемыми поверхностями на задней кромке крыла. Крыло было очень тонким и с трудом вмещало в себя колесо основного шасси. Фюзеляж самолёта длиной почти в 15 метров имел округлую форму, «лежащую» на крыле, его диаметр был менее полутора метров, и он расширялся перед крыльями двумя полукруглыми воздухозаборниками с движущимися конусами в них. (Конусы нужны были для контроля потока воздуха в двигатель на сверхзвуковых скоростях. Они начинали работать на скоростях выше 1,4 Мах.)
Кабина пилота располагалась между и над воздухозаборниками, а перед ней было место для бортового радара, прикрытое обтекаемым конусом, плавно переходящим в иглу датчика скорости. Самолёт был «гладким», без лишних выступов, выглядел как стрела и всем своим видом намекал на скорость, которой он может достичь.
В самолёте был установлен двигатель «Атар» 9В французской компании SNECMA, который, с включённой форсажной камерой, выдавал на взлёте тягу, приблизительно равную шести тоннам.
У первых прототипов самолёта за задней кромкой крыла под хвостовой частью фюзеляжа был установлен ракетный двигатель SPER 841, в качестве топлива использовавший 45% — фурфуриловый спирт, 45% — ксилидин, 10% — метанол. Окислителем служила азотная кислота. который позволял «Миражу» быстро подниматься на высоту свыше 21 км и разгоняться до скорости, превышающей в 2,2 раза скорость звука.
Топливо размещалось в крыле и в фюзеляже перед двигателем, его общий объём был около 2000 литров. Также самолёт мог взять под фюзеляж и крылья топливные баки объёмом в 1300 литров каждый, что обеспечивало ему большой радиус действия и позволяло патрулировать на дальних расстояниях от своих баз.
«Мираж» разрабатывался под сугубо определённую задачу — перехват скоростной цели при помощи первичного наведения наземного диспетчера, захват цели бортовым радаром, заход цели в хвост и запуск ракеты с радарным наведением для её уничтожения. В случае если наводимая бортовым радаром ракета не уничтожала цели, лётчик «Миража» должен был продолжить манёвр в заднем конусе цели и выпустить по ней ракеты «воздух-воздух» с тепловыми головками наведения.
Сделка с французами подразумевала участие израильского лётчика в испытаниях самолёта — этим лётчиком был назначен Дани Шапиро — и изменения в самолёте под требования ВВС Израиля.
Командующий ВВС Израиля генерал Эзер Вайцман (справа) и Главный лётчик-испытатель ВВС Израиля Дани Шапиро около самолёта «Мираж» IIIA во время испытательных полётов во Франции.
Фото из архивов ВВС Израиля
Первые полёты Дани Шапиро во Франции убедили израильтян в высоком потенциале самолёта, и вскоре Израиль закупил 3 эскадрильи «Миражей». Однако израильтяне попросили внести в самолёт некоторые изменения — основными из них были установка пары 30-мм пушек DEFA 552 (они уже успешно применялись в ВВС Израиля на самолётах «Ураган», «Мистер» и «Супер Мистер») в фюзеляж самолёта, под воздухозаборниками; и замена ракетного двигателя дополнительным, интегральным 500-литровым топливным баком. Желание установить пушечное бортовое вооружение было продиктовано пониманием, что технология управляемых ракет «воздух-воздух» ещё не созрела достаточно, чтобы полагаться только на неё. Также бортовые 30-мм пушки позволяли использование «Миража» для атак по наземным целям, что позволяло использовать свои самолёты как многоролевые. Ну а желание иметь дополнительное топливо в баках самолёта было естественным, так как двигатель «Миража» с включённой форсажной камерой «пожирал» топливо с ужасающей быстротой, а на малой высоте и большой скорости ещё быстрее.
Версия «Миража», которую закупил Израиль, получила обозначение IIIC, и треугольные самолёты, ставшие впоследствии легендами, начиная с марта 1962 и до июля 1964 года прибыли несколькими партиями на Святую землю — всего 72 штуки.
Вооружение израильских «Миражей» составляли французская ракета «воздух-воздух» «R.530», наводящаяся бортовым радаром «Ибис» компании «Сирано» и запускаемая с пилона под фюзеляжем, пара самонаводящихся ракет «Матра» и «Шафрир» с тепловыми головками наведения, запускаемых с внешних пилонов на крыле, и две 30-мм пушки с боезапасом в 125 снарядов для каждого орудия с гироприцелом, получающим данные о расстоянии до цели от радара. Всего у этой версии самолёта было 5 точек подвески — одна под фюзеляжем и 4 под крылом, которые имели возможность брать бомбы на специальных носителях. Центральный подвесной пилон и близлежащие к нему внутренние подвесные пилоны были оборудованы топливными магистралями и могли нести внешние топливные баки.
Первое впечатление от «Миража» оказалось правильным — самолёт обладал многими свойствами, о которых его разработчики и не думали, а потенциал его применения был значительно шире, чем изначально предполагалось.
Самолёт был не без «детских болезней», выявление и устранение которых заняло время и немало усилий. Все, кто только мог: инженеры фирм — производителей специфического оборудования самолёта, инженерные подразделения израильских ВВС и технари в эскадрильях искали выходы из сложных ситуаций. Проводились дополнительные испытания и проверки на земле и в полётах, разные теории проверялись на практике, вырабатывались практические шаги по решению проблем. Проявив немало целенаправленного упорства и дотошности, инженеры нашли решения для большинства проблем.
Начав изучение своего истребителя-перехватчика, израильские лётчики не поленились и с благословения своего командования начали «гонять» самолёт по всевозможным диапазонам лётных данных, проверяя на деле технические и лётные характеристики самолёта, зачастую открывая для себя неожиданные таланты своей новой любимой игрушки.
Оказалось, что «Мираж» обладал пилотажными свойствами, о которых его разработчики и фирменные лётчики-испытатели даже и не подозревали. Крыло «Миража» — «дельта» в форме правильного треугольника, — предназначенное для полёта на скорости, превышающей более чем в два раза скорость звука, показало отличное поведение на малых скоростях и высоких углах атаки, позволяя своим лётчикам выполнять разнообразные воздушные манёвры.
Обнаружив это, ребята из эскадрилий «Миражей» начали массово крутить виражи, петли и «бочки», пытаясь зайти друг другу в хвост… Тренировочные полёты по перехвату скоростной цели быстро превращались в ожесточённые ближние маневренные воздушные бои, которые заканчивались на малой высоте и минимальной скорости, после того как из-за крутых манёвров «Миражи» теряли свою изначальную энергию…
Спустя некоторое время в инженерно-технических подразделениях израильских ВВС — в штабе, мастерских авиабаз и самих эскадрильях, а также на предприятиях корпорации IAI — Авиационной индустрии Израиля, накопились знания и опыт по конструкции «Миража» и его систем, которые позволили самостоятельно, без помощи производителя, решать определённые технические задачи по улучшению технического состояния самолётов и по добавлению к ним новых систем связи, электроники и вооружения. Да ещё и проводить в собственных мастерских ремонты любой сложности, включая восстановление и возврат в строй разбитых и практически списанных машин.
Со временем оказалось, что у треугольного крыла Миража было ещё несколько дополнительных преимуществ — самолёт в полёте и маневрировании не знал, что такое аэродинамическая тряска, которой были подвержены практически все самолёты тех времён с горизонтальным хвостовым оперением. Да и вообще оказалось, что Мираж с его крылом «правильной дельтой» был очень устойчив в полёте и летал «гладко», чем израильтяне не преминули воспользоваться и заказали у фирмы «Дассо» несколько новых «носов» с разными фотокамерами высокого разрешения и соответствующими окошками в правильных местах, которые на нескольких специально подготовленных самолётах заменяли бортовой радар и прикрывающий его конус.
Эти несколько самолётов сослужили Израилю великую службу — с середины шестидесятых они были глазами страны, и их фотоснимки давали достоверную информацию о происходящем за линией фронта и в тылу врага.
А так как на малой высоте «Мираж» легко преодолевал воздушные ямы, позволяя довольно-таки комфортабельно «глотать» огромные расстояния на околозвуковой скорости на бреющем полёте, то недалёк был тот день, когда умельцы подвесили одному из «Миражей» парочку бомб и отправили прирождённый сверхзвуковой перехватчик на ближайший полигон, чтобы посмотреть, сможет ли он научиться ещё одной роли в своей полезной жизни. Оказалось, что может, да ещё как! Самолёт был очень устойчив в прицеливании и бомбометании, и результаты попаданий были отличными. Так «Мираж», задуманный и проектируемый как высотный истребитель, приобрёл ещё и квалификацию пикирующего бомбардировщика…
Это «открытие» было поворотной точкой в истории ВВС Израиля. Если до тех пор планировалось, что «Миражи», как истребители, будут сопровождать и охранять другие атакующие самолёты, наблюдая сверху, как бомбардировщики и штурмовики справляются со своими обязанностями, то теперь «Миражи» сами могли быть «бомберами», а завершив эту работу, возвращались к своей роли истребителей. Существующие 3 эскадрильи «Миражей» фактически удваивали атакующую мощь ВВС — без затрат на дополнительные самолёты и обучение новых лётчиков… А если взять в расчёт, что со своими дополнительными баками «Мираж» мог добраться далеко за Каир, то новая роль «Миража» как мультифункционального боевого самолёта имела стратегическое значение. И эскадрильи «Миражей» начали тренироваться в навигации на малой высоте, заходах на цель с бреющего полёта, пикировочном бомбометании и в использовании бортовых пушек по наземным целям.
Однако, несмотря на всё это, основной задачей эскадрилий «Миражей» израильских ВВС оставалась защита собственного неба от вражеских самолётов. И для этого лётчики научились эффективно использовать свои самолёты как супер-истребители. Для этого пришлось выработать новую школу ведения воздушных боёв. На основе учебных боёв в эскадрильях «Миражей» были выработаны практические методы и тактики ведения боя с самолётами, состоящими на вооружении соседей, — сверхзвуковыми МиГ-17, МиГ-19 и МиГ-21, а также дозвуковым, но очень маневренным «Хоукер Хантером». Несколько факторов помогли проверить эти теории и внедрить их во всех эскадрильях ВВС.
16 августа 1966 года на авиабазе Хацор израильских ВВС приземлился иракский МиГ-21 — самый современный на то время истребитель-перехватчик советского производства на службе арабских стран. Это был кульминационный момент операции «Бриллиант» — ещё одной операции Моссада.
Израильтяне, не теряя времени, нарисовали Маген Давид на борту самолёта,
подготовили его к полёту, усадили в кабину своего самого главного лётчика-испытателя — Дани Шапиро — и провели серию полётов, в которых все командиры эскадрилий «Миражей» ВВС Израиля провели сравнительные полёты и учебные воздушные бои с МиГом.
МиГ оказался практически ничем не хуже «Миража», даже наоборот — в некоторых режимах полёта МиГ был лучше «Миража», в основном благодаря своему сильному двигателю. Однако у МиГа были и свои недостатки: в основном, удобство пилотирования и обзор из кабины пилота. После серии совместных полётов эскадрильи «Миражей» выработали общие рекомендации для ведения воздушных боёв с самолётами МиГ-21. Основных посылов было два: что «Миражу» нечего бояться манёвренного боя с МиГом и что лучшая тактика «Миража» — несколько быстрых агрессивных «па», чтобы создать угрозу пилоту МиГа, и если тот совершит ошибку, то укоротить расстояние до прицельного и использовать бортовое оружие, а если нет, оставить его и искать другую цель.
Геополитические процессы холодной войны и виток противостояния мировых держав начала 60-х годов не обошли стороной и восточное захолустье Средиземного моря. Попытки Советского Союза укоренить и расширить своё влияние за счёт дряхлеющих европейских колониальных держав совпало с желанием арабских лидеров побряцать оружием и превратилось в поток материалов и новейшего оружия на Ближний Восток.
Понимая уязвимость своей крохотной страны перед атаками с воздуха и артиллерийскими обстрелами с господствующих высот вблизи границ, принимая во внимание количество людей, поставленных «под ружьё», и растущее количество танков, самолётов и военных кораблей в соседних странах, руководство Израиля было единым в желании подготовить свои малочисленные вооружённые силы к следующему витку военных действий, в наступлении которого сомневаться не приходилось.
Понимая, что выбора нет, а новые самолёты будут вскоре очень нужны, в ВВС Израиля на основе собственных уроков эксплуатации и использования «Миража» IIIC был разработан список требований к новой версии «Миража». Изначально новый «Мираж» не был передовым или выдающимся самолётом. Он не имел никаких новых преимуществ перед уже находившимся на службе «Миражом» III и предназначался больше для атак по наземным целям, чем для перехвата и воздушных боёв с современными самолётами, прибывавшими на Ближний Восток.
Созданный в соответствии с требованиями заказчика, «Мираж» не имел РЛС и все оборудование из закабинного отсека удалось разместить в удлиненной и изрядно «похудевшей» носовой части. В освободившемся закабинном отсеке смонтировали дополнительный топливный бак на 500 л. Все эти доработки позволили увеличить радиус действия до 1300 км и существенно снизить стоимость самолета. На семи пилонах под крылом и фюзеляжем можно было подвесить боевую нагрузку общей массой до 4000 кг или сбрасываемые топливные баки суммарной емкостью до 4700 л. В варианте перехватчика самолет мог нести две УР «AIM-9 Sidewinder» или «Шафрир», а также сбрасываемые топливные баки.
Также самолет был снабжен усовершенствованной версией двигателя «Атар» 9 — более надёжной и немного сильнее. Новая версия самолёта должна была включить также изменения, внесённые в оригинальный «Мираж» IIIC после искоренения «детских болезней». Снаружи новая версия «Миража» теряла свой красивый круглый носовой конус, который заменили на продолговатый, узкий и чуть скошенный вниз. В нем располагался радиодальномер.
Новая версия самолёта получила название «Мираж» 5J, и после долгих и упорных переговоров в самом Израиле и во Франции в 1965 году израильские ВВС заказали 50 таких самолётов.
«Мираж» 5J совершил свой первый полёт во Франции 19 мая 1967 года, и пару недель спустя его будущее уже омрачалось односторонним эмбарго, введённым де Голлем — президентом Франции того времени — на поставки вооружения на Ближний Восток.
Шестидневная война в июне 1967 года перемешала карты и планы и повлияла как ничто другое на судьбу «Миража» в израильских ВВС и на его мировую славу…
В течение первой пары дней войны несколькими хорошо спланированными и отлично исполненными операциями ВВС Израиля уничтожили военно-воздушные силы арабских стран, участниц конфликта — Египта, Сирии и Иордании.
Несколько десятков самолётов противника — МиГов и «Хантеров», успевших взлететь, были сбиты в воздушных боях, в основном «Миражами» — пушечным огнём.
После этого боевая авиация израильских ВВС сосредоточила всю свою мощь на наземных целях — сухопутных войсках противника в Синае, на Голанских высотах и на Западном берегу реки Иордан. На шестой день после начала войны израильские танковые части дошли до Суэцкого канала на юге, до вершины Хермона и Кунейтры на севере и до реки Иордан на востоке.
Июнь 1967 года — тень «Миража» над останками расстрелянных на земле МиГ-21.
Фото ВВС Израиля
ВВС Израиля приняли на себя большую часть ноши «Войны на истощение». За это время Советский Союз восполнил египтянам основные боевые потери 67-го года в авиации, ПВО, бронетанковых войсках и артиллерии, включая предоставление новейших образцов разной техники — особенно в авиации и ПВО. Ободрённые восстанавливаемой военной мощью, египтяне стремились не позволить себе быть отброшенными на обочины геополитических процессов Ближнего Востока, а заодно насолить Израилю чем только можно.
Смысл «Войны на истощение» со стороны руководства Египта был ясен — отвоевать силой потерянный Синай мы не можем, но можем нанести Израилю сильный удар в его самой уязвимой точке — чувствительности израильского общества к потерям. Вот и будем это делать, используя артиллерию, самолёты, танковые пушки и засады пехоты, пока пощады не запросят.
Реакция израильского руководства была ожидаема — раз так, то мы заставим египетское руководство пожалеть о своём решении и ударим по их больному месту — инфраструктурам, которыми так гордились Гамаль Абдель Насер и его товарищи. Начнём с городов около Суэцкого канала и, если не поймут намёка, продолжим дальше, вглубь…
Основные действия Войны на истощение происходили на Суэцком канале. Стороны были разделены водной преградой, прямого контакта войсковых масс не было, «стандартные» широкомасштабные пехотные и танковые атаки были невозможны, и основной боевой активностью со стороны египтян стали артиллерийские обстрелы и засады спецназа. Начались артиллерийские дуэли, однако в распоряжении ЦАХАЛа не было достаточно артиллерии, чтобы достойно отвечать огнём на огонь, и ВВС Израиля были призваны уравнять ситуацию. Параллельно началось окапывание и организация пассивной обороны на израильской, восточной, стороне канала — была создана цепочка бастионов/фортов, основная задача которых была дать прикрытие от артиллерии для гарнизона — взвода пехоты и одного или двух танков — и позволить им отбить атаку роты «коммандос». За линией передовых фортов было несколько армейских баз, до которых египетская артиллерия не доставала.
Вместе с увеличивающейся активностью на земле усиливалась и активность в небе — израильские «Ураганы», «Мистеры» и «Вотуры» увеличивали интенсивность своих атак, египетские МиГ-17 пытались атаковать израильские базы второй линии, а МиГ-21 пытались перехватить израильские штурмовики и бомбардировщики. Обновлённые и существенно расширенные египетские батареи ПВО — зенитных и ракетных комплексов — пытались помешать израильским самолётам хозяйничать над египетским небом, особенно над Каиром и основными промышленными центрами, авиабазами и расположениями армейских штабов и тылов.
Во время первого периода Войны на истощение основная тактика ВВС Израиля была проста — «Мистеры» и «Ураганы» атаковали цели вблизи канала, а «Миражи» работали на перехват МиГов, в основном МиГ-17, пытающихся атаковать израильские базы на западе Синая. Однако со временем израильская тактика стала более агрессивной, когда оказалось, что «Миражи» могут успешно уничтожать новёхонькие МиГ-21 в воздушных боях, без надобности атаковать авиабазы, которые к этому времени, в рамках уроков июня 67-го года, уже были основательно защищены зенитками и находились под прикрытием новых ракетных комплексов ПВО. Эскадрильи «Миражей» проводили агрессивные патрули в глубине египетской территории и выманивали МиГи на бой. Или присоединялись к паре «Мистеров» (а позже «Скайхоков») и имитировали атаки по наземным целям, пока четвёрки и пары египетских МиГ-21 не появлялись их перехватывать.
И все же, несмотря на успехи «Миражей», «Мистеров», устаревших «Ураганов» и горстки оставшихся в строю «Вотуров», долго так продолжаться не могло.

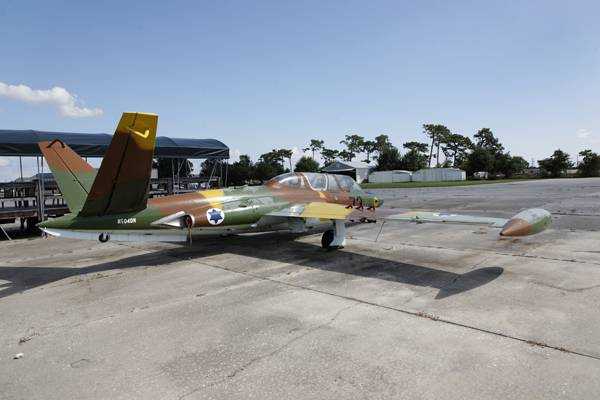

ВВС Израиля, которые к началу боевых действий в июне 1967 года имели всего 203 боевых самолёта в 8 эскадрильях (плюс 2-3 дюжины учебных самолётов «Фуга Магистр», вооружённых парой пулемётов 7,62 мм и шестью-восемью ракетами 68 мм, которые при своём даже лёгком вооружении были очень ограничены в радиусе действия), потеряли около 40 самолётов и 20 лётчиков. Ещё семеро попали в плен. Всего в израильских ВВС в строю осталось менее 140 пригодных к бою самолётов…
Боевые действия Войны на истощение стоили дополнительных потерь в самолётах, и эти потери надо было восполнить. Но откуда и как?
Переговоры с американцами о поставках «Скайхоков», прервавшиеся на некоторое время из-за Шестидневной войны, возобновились в ноябре 1967 года, и на них израильтянам удалось увеличить количество закупаемых в 1968 году самолётов до 48 (две эскадрильи), а потом ещё 30-40 самолётов в 1969 году. Однако американцы были готовы продать в Израиль только «Скайхоки» модификации А4H, с примитивными системами прицеливания и без компьютера бомбометания.
«Миражи», участвовавшие во всех операциях Шестидневной войны и Войны на истощение, доказали, что каждая копейка, вложенная в них, более чем оправдала себя. Но замены потерянным «Миражам» не было — французское эмбарго закрыло все легальные пути для получения 50 заказанных самолётов «Мираж» 5, деньги за которые уже были уплачены. Эмбарго стало серьёзным препятствием для Израиля…
Ситуация была воспринята как стратегическая угроза, и светлые умы Израиля были брошены на поиск выхода из этой проблемы.
Продолжение следует…
Источники:
Мостов И. Дерзкий «Львёнок».
Чечин А. А., Околелов Н. Н. «Мираж III» в Израиле // Наука и техника. 2006. №7.
Статьи Википедии и пр.
topwar.ru
